GRAFICAS DE CONTROL POR VARIABLES -GRAFICAS XR -GRAFICAS XS.

Presentación del tema: "GRAFICAS DE CONTROL POR VARIABLES -GRAFICAS XR -GRAFICAS XS."— Transcripción de la presentación:

1 GRAFICAS DE CONTROL POR VARIABLES -GRAFICAS XR -GRAFICAS XS

2 Gráfica de Control Gráficas de Control de Variables Gráfica X – R Promedio y Rangos Gráfica X – S Promedio y Desviación Estándar

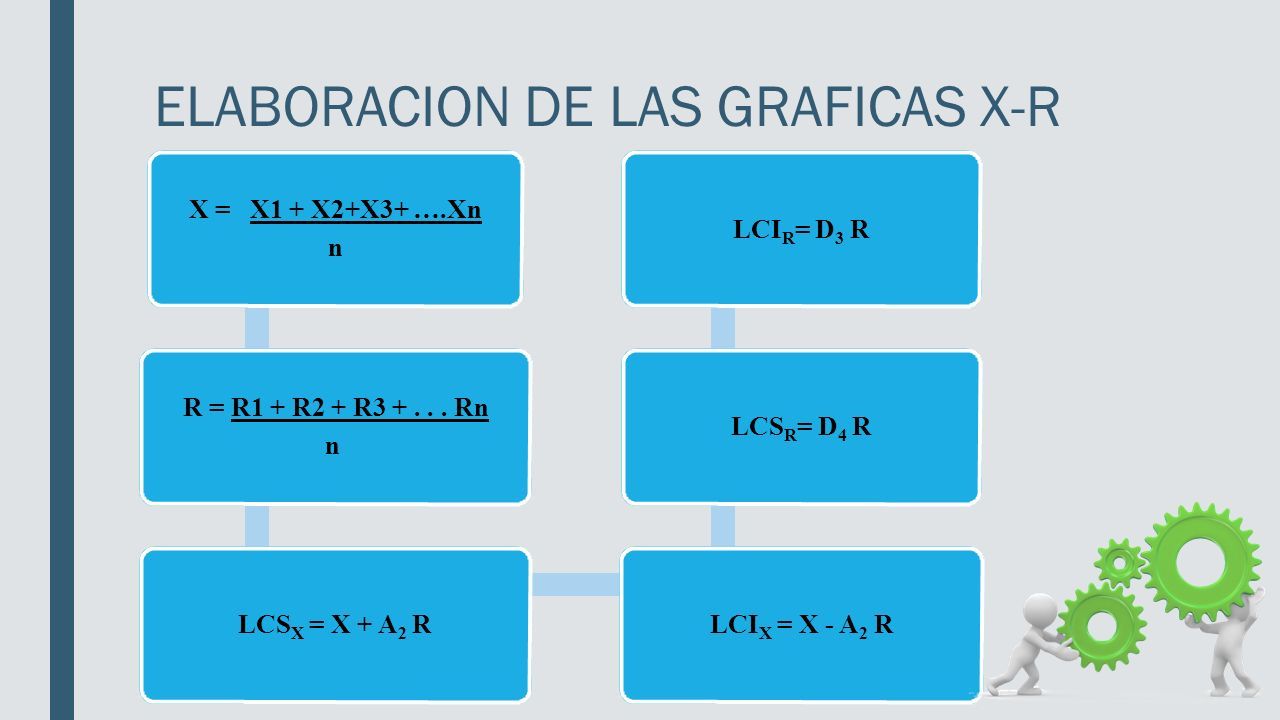

3 ELABORACION DE LAS GRAFICAS X-R X = X1 + X2+X3+ ….Xn n R = R1 + R2 + R3 +... Rn n LCSX = X + A2 RLCIX = X - A2 RLCSR= D4 RLCIR= D3 R

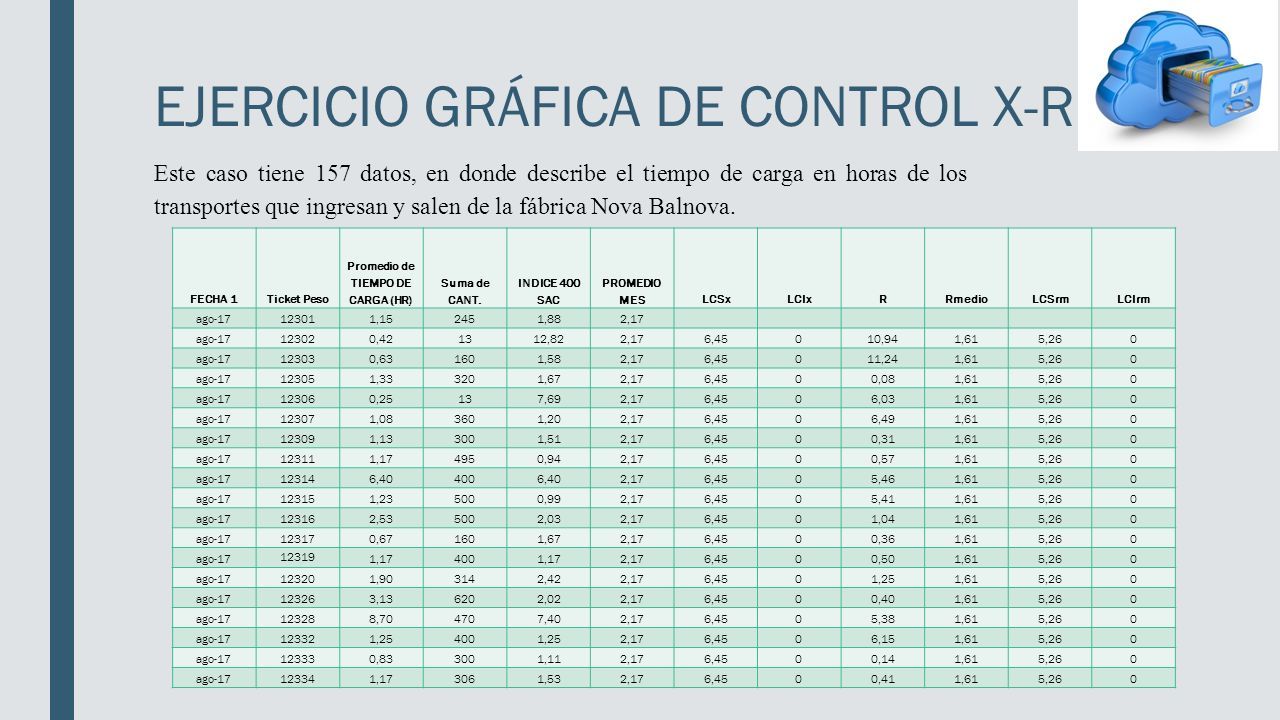

4 EJERCICIO GRÁFICA DE CONTROL X-R Este caso tiene 157 datos, en donde describe el tiempo de carga en horas de los transportes que ingresan y salen de la fábrica Nova Balnova. FECHA 1Ticket Peso Promedio de TIEMPO DE CARGA (HR) Suma de CANT. INDICE 400 SAC PROMEDIO MESLCSxLCIxRRmedioLCSrmLCIrm ago-17123011,152451,882,17 ago-17123020,421312,822,176,45010,941,615,260 ago-17123030,631601,582,176,45011,241,615,260 ago-17123051,333201,672,176,4500,081,615,260 ago-17123060,25137,692,176,4506,031,615,260 ago-17123071,083601,202,176,4506,491,615,260 ago-17123091,133001,512,176,4500,311,615,260 ago-17123111,174950,942,176,4500,571,615,260 ago-17123146,404006,402,176,4505,461,615,260 ago-17123151,235000,992,176,4505,411,615,260 ago-17123162,535002,032,176,4501,041,615,260 ago-17123170,671601,672,176,4500,361,615,260 ago-17 12319 1,174001,172,176,4500,501,615,260 ago-17123201,903142,422,176,4501,251,615,260 ago-17123263,136202,022,176,4500,401,615,260 ago-17123288,704707,402,176,4505,381,615,260 ago-17123321,254001,252,176,4506,151,615,260 ago-17123330,833001,112,176,4500,141,615,260 ago-17123341,173061,532,176,4500,411,615,260

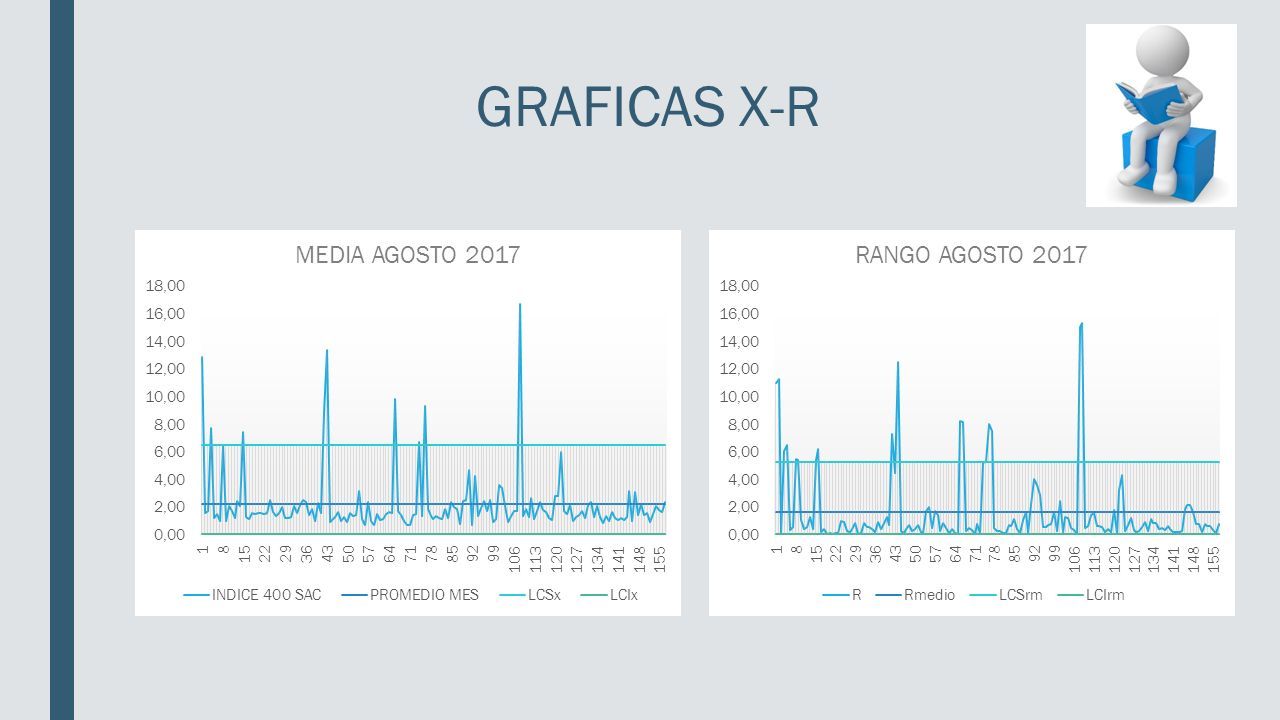

5 GRAFICAS X-R

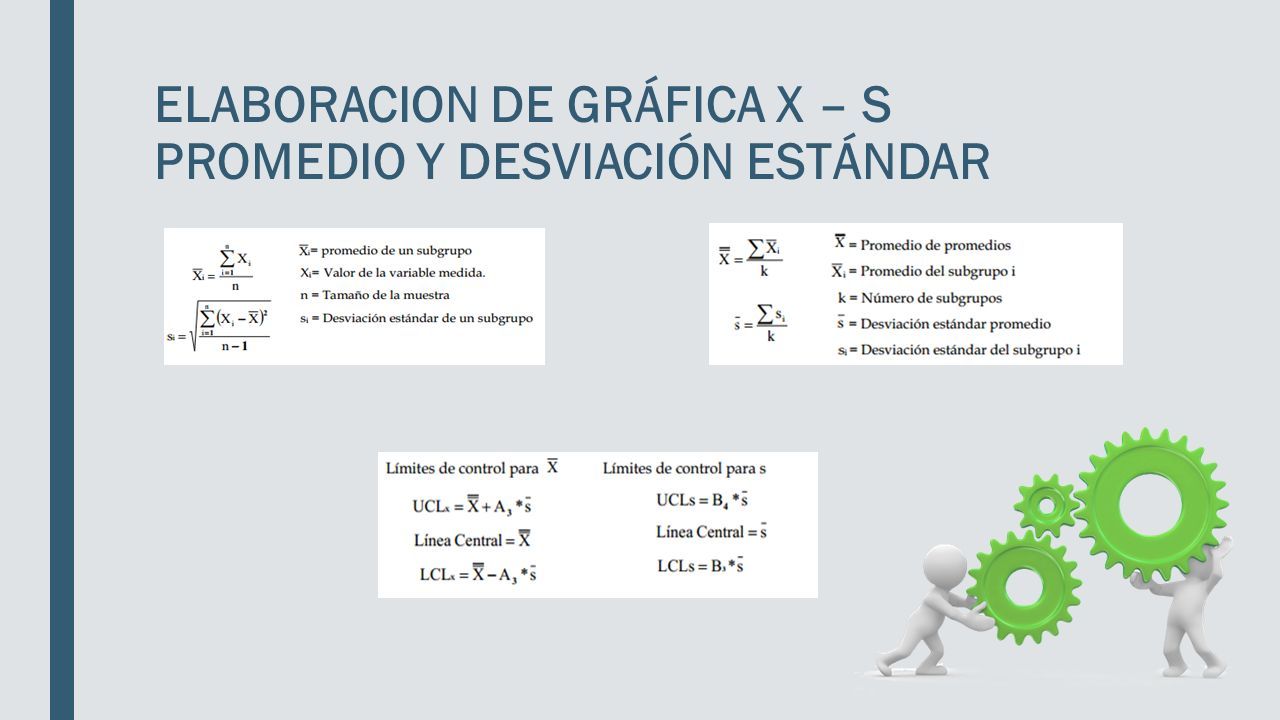

6 ELABORACION DE GRÁFICA X – S PROMEDIO Y DESVIACIÓN ESTÁNDAR

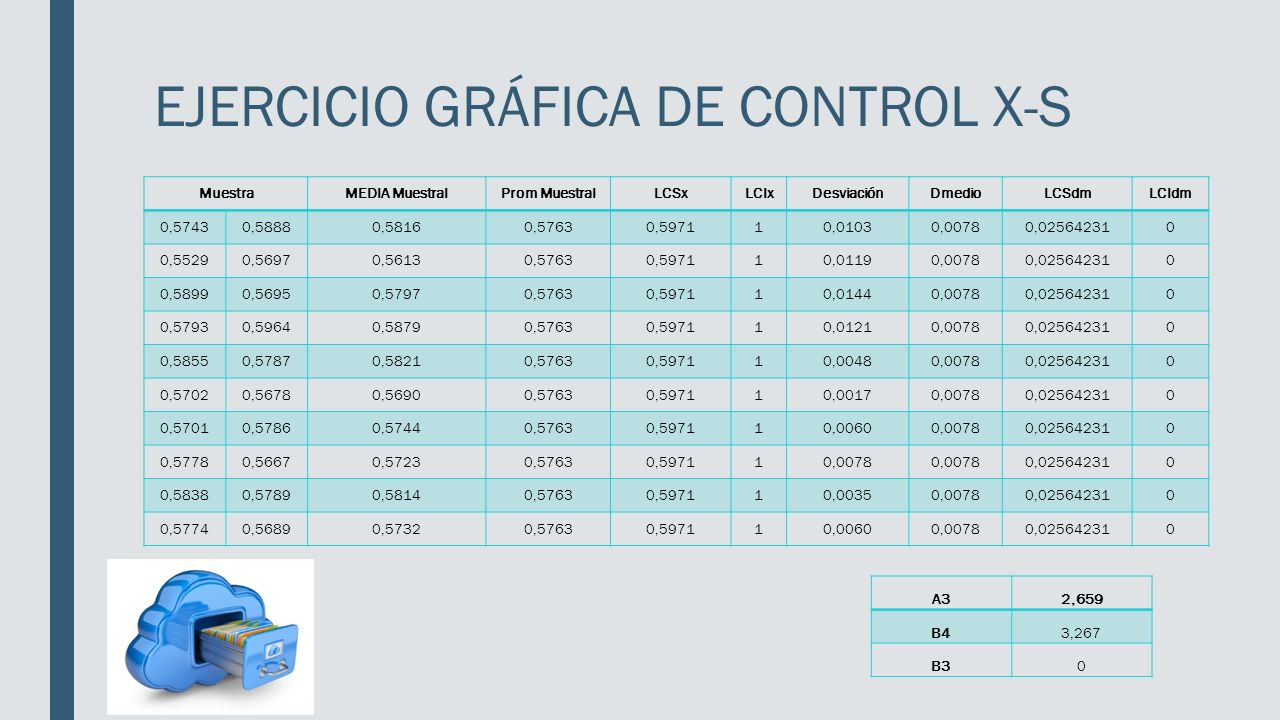

7 EJERCICIO GRÁFICA DE CONTROL X-S MuestraMEDIA MuestralProm MuestralLCSxLCIxDesviaciónDmedioLCSdmLCIdm 0,57430,58880,58160,57630,597110,01030,00780,025642310 0,55290,56970,56130,57630,597110,01190,00780,025642310 0,58990,56950,57970,57630,597110,01440,00780,025642310 0,57930,59640,58790,57630,597110,01210,00780,025642310 0,58550,57870,58210,57630,597110,00480,00780,025642310 0,57020,56780,56900,57630,597110,00170,00780,025642310 0,57010,57860,57440,57630,597110,00600,00780,025642310 0,57780,56670,57230,57630,597110,0078 0,025642310 0,58380,57890,58140,57630,597110,00350,00780,025642310 0,57740,56890,57320,57630,597110,00600,00780,025642310 A32,659 B43,267 B30

8 GRAFICAS X-R
