2 Se conoce como medios guiados a aquellos que utilizan unos componentes físicos y sólidos para la transmisión de datos. También conocidos como medios de transmisión por cable

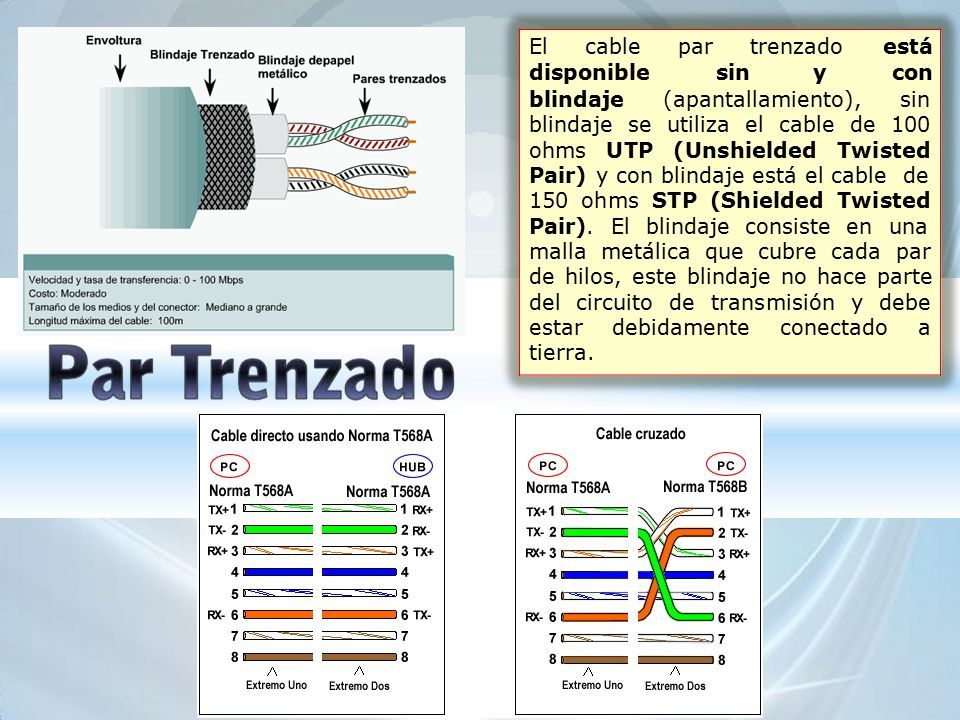

3 Elcablepartrenzadoestá disponiblesinyconcon blindaje (apantallamiento), sin blindaje se utiliza el cable de 100 ohms UTP (Unshielded Twisted Pair) y con blindaje está el cable de 150 ohms STP (Shielded Twisted Pair). El blindaje consiste en una malla metálica que cubre cada par de hilos, este blindaje no hace parte del circuito de transmisión y debe estar debidamente conectado a tierra.

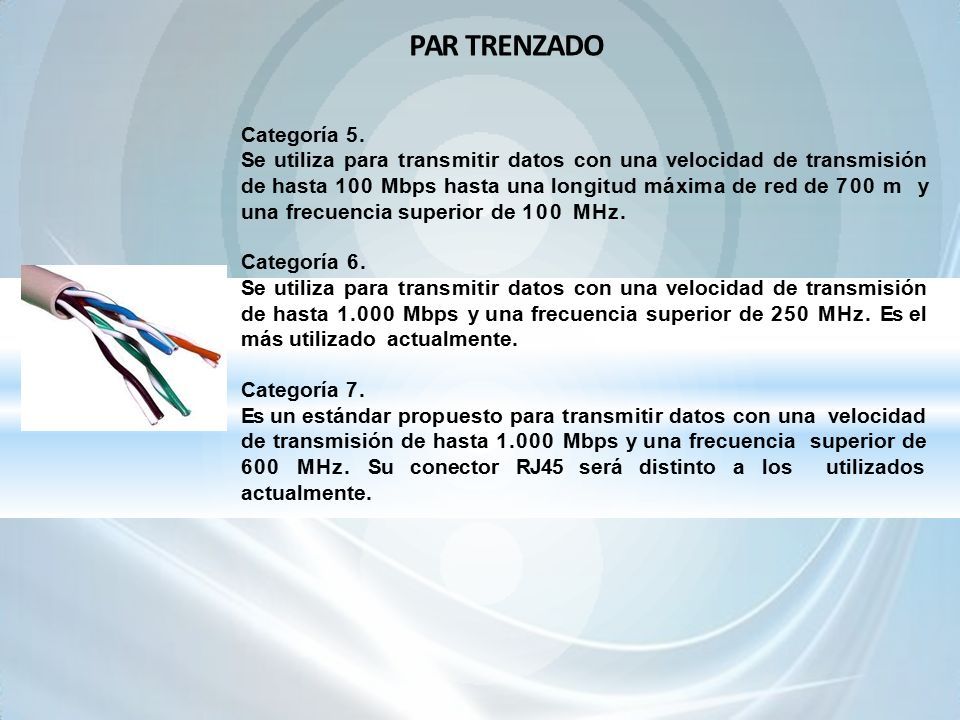

4 Categoría 5. Se utiliza para transmitir datos con una velocidad de transmisión de hasta 100 Mbps hasta una longitud máxima de red de 700 m y una frecuencia superior de 100 MHz. Categoría 6. Se utiliza para transmitir datos con una velocidad de transmisión de hasta 1.000 Mbps y una frecuencia superior de 250 MHz. Es el más utilizado actualmente. Categoría 7. Es un estándar propuesto para transmitir datos con una velocidad de transmisión de hasta 1.000 Mbps y una frecuencia superior de 600 MHz. Su conector RJ45 será distinto a los utilizados actualmente. PAR TRENZADO

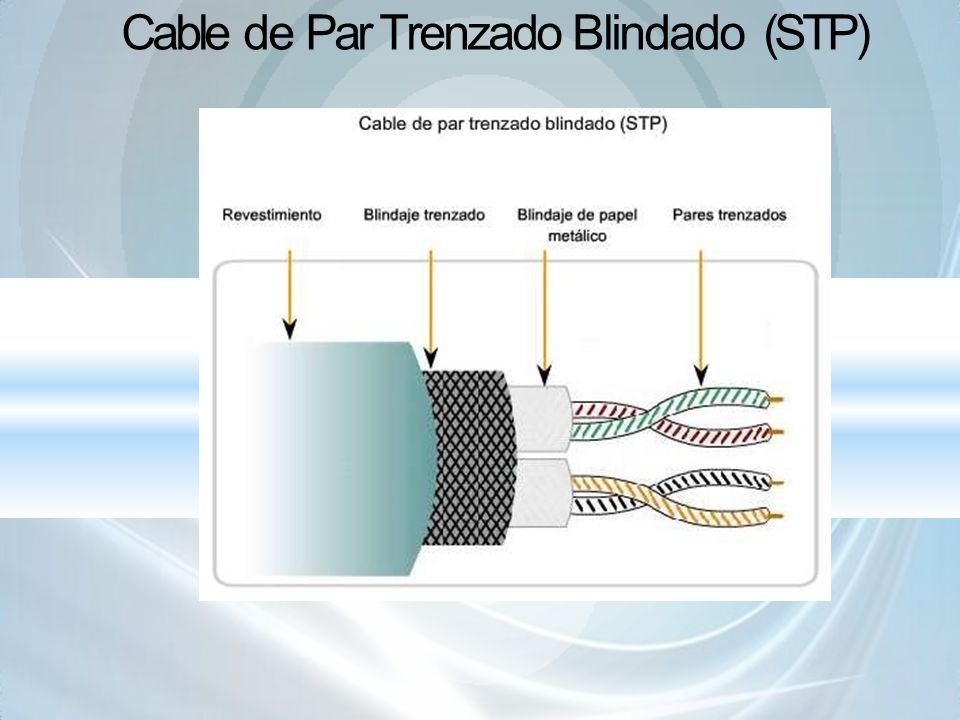

5 Cable de Par Trenzado Blindado (STP)

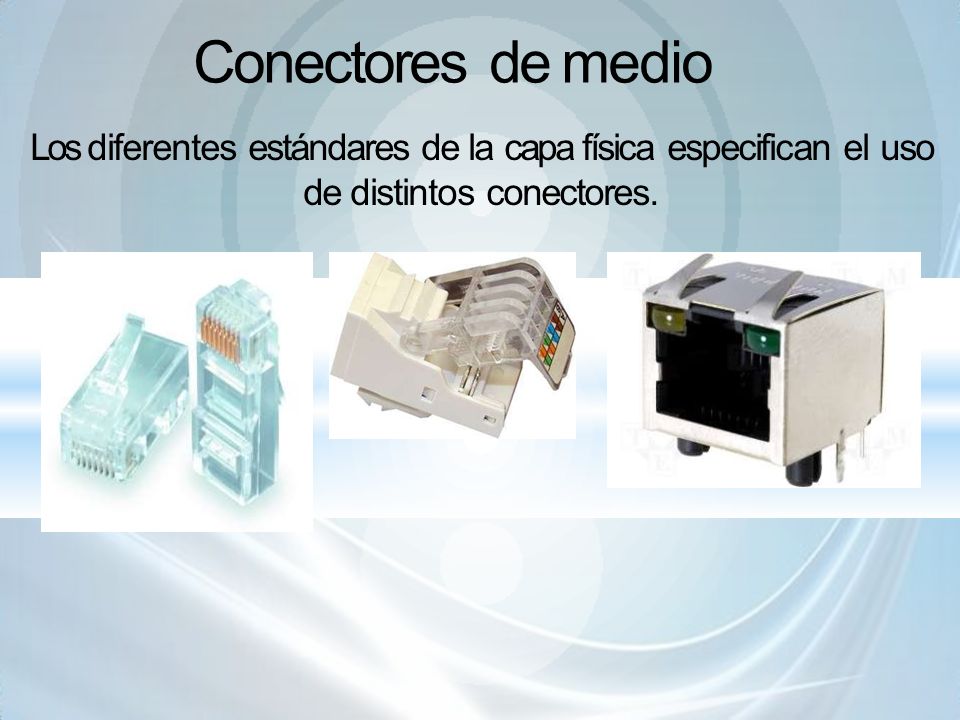

6 Conectoresde medio Los diferentes estándares de la capa física especifican el uso de distintos conectores.

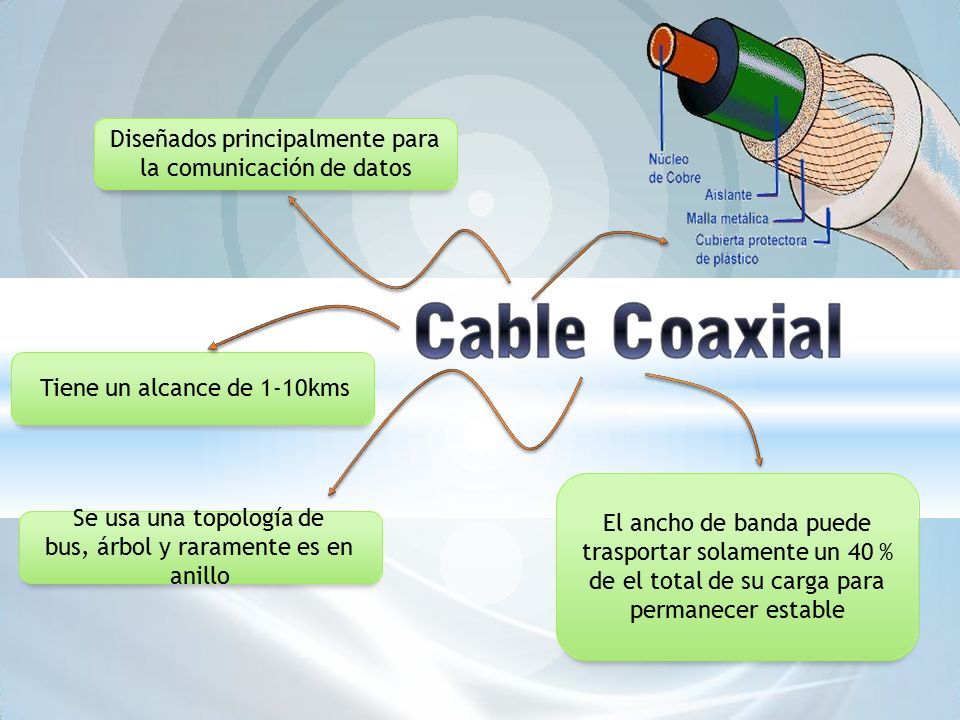

7 Diseñados principalmente para la comunicación de datos Tiene un alcance de 1-10kms Se usa una topología de bus, árbol y raramente es en anillo El ancho de banda puede trasportar solamente un 40 % de el total de su carga para permanecer estable

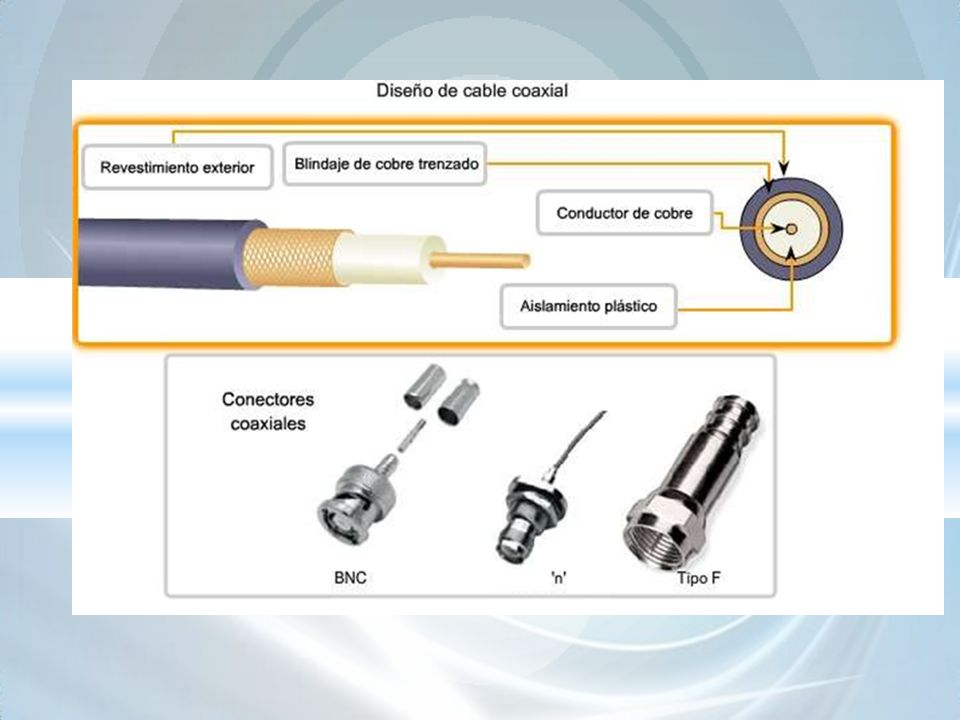

8

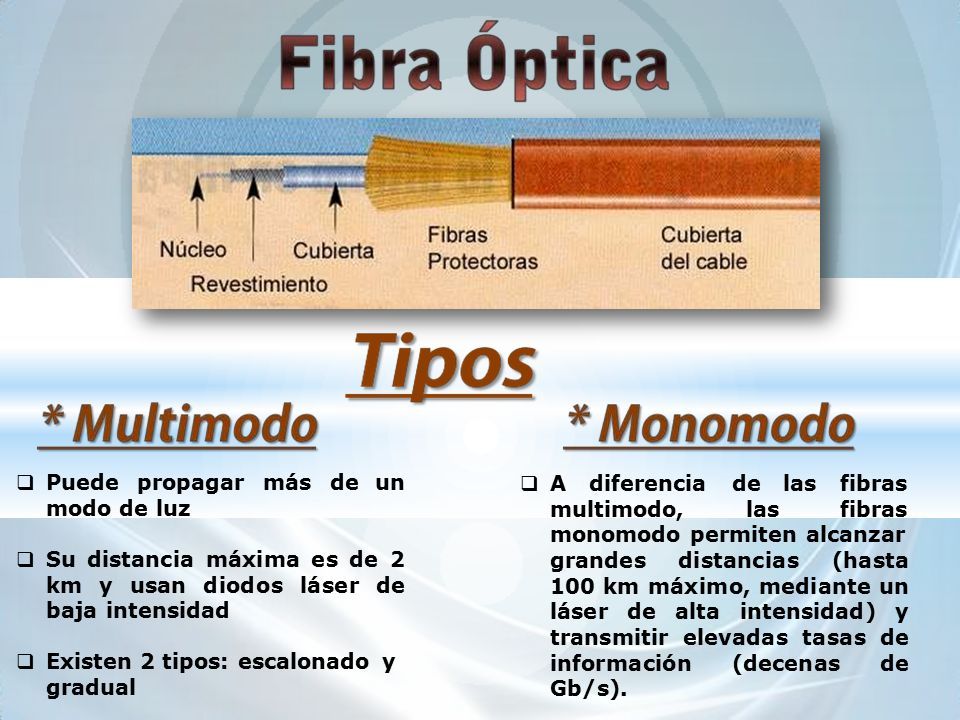

9  Adiferenciadelasfibras multimodo,lasfibras monomodo permiten alcanzar grandes distancias (hasta 100 km máximo, mediante un láser de alta intensidad) y transmitir elevadas tasas de información (decenas de Gb/s). másdeun  Puedepropagar modo de luz  Su distancia máxima es de 2 km y usan diodos láser de baja intensidad  Existen 2 tipos: escalonado y gradual

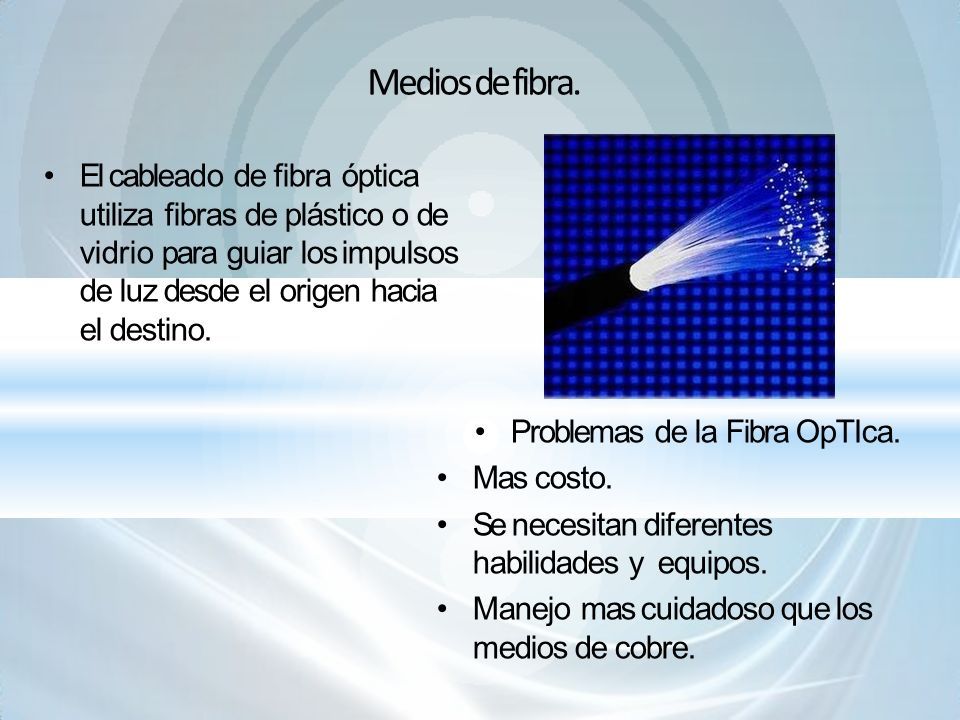

10 Medios de fibra. El cableado de fibra óptica utiliza fibras de plástico o de vidrio para guiar los impulsos de luz desde el origen hacia el destino. Problemas de la Fibra OpTIca. Mas costo. Se necesitan diferentes habilidades y equipos. Manejo mas cuidadoso que los medios de cobre.

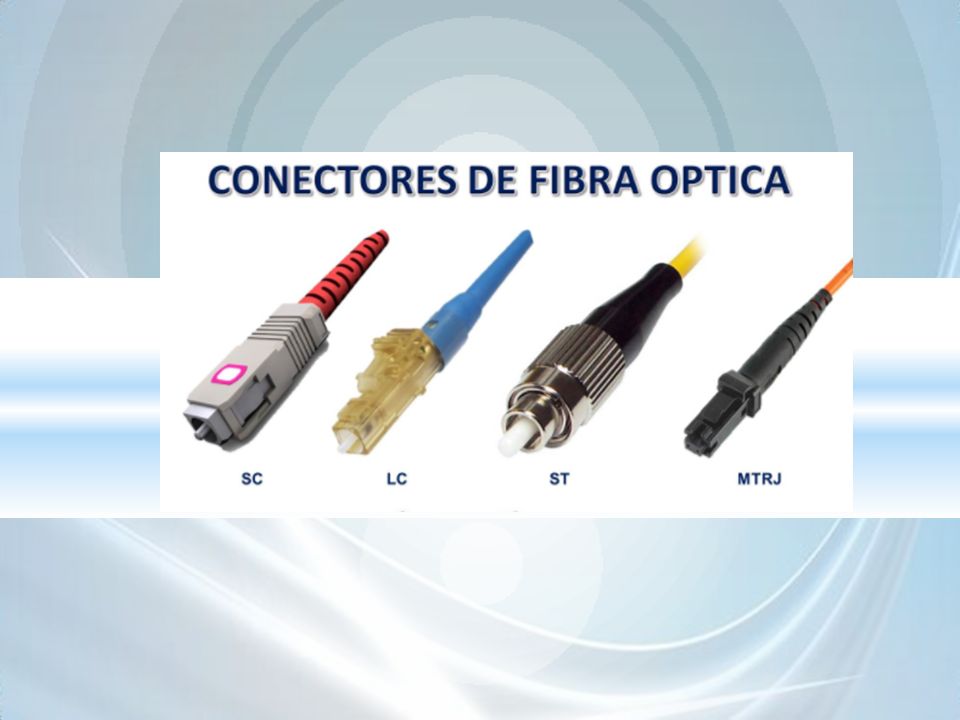

11

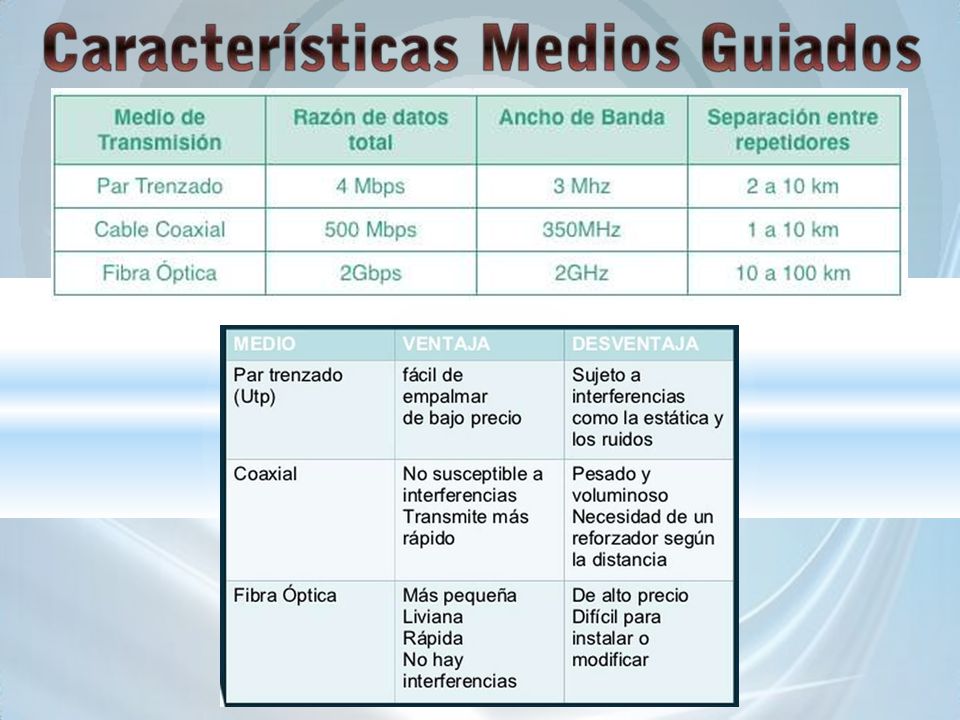

12

13 Los medios no guiados son aquellos en los cuales no se utiliza cable, sino que las señales se propagan a través del medio. Conocidos como medios de transmición inalámbricos

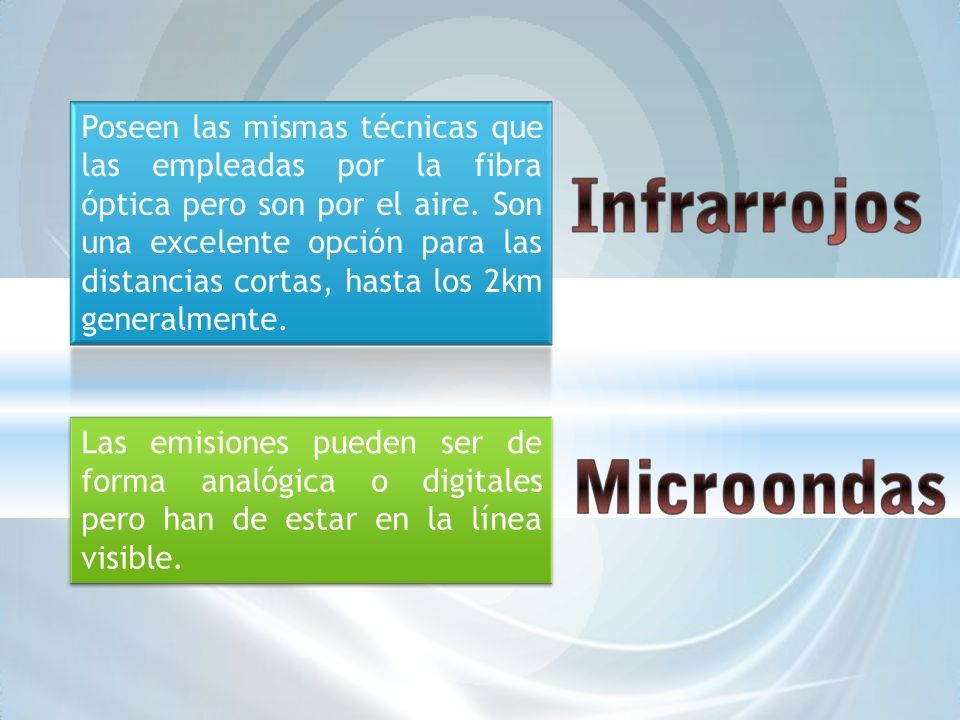

14 Poseen las mismas técnicas que las empleadas por la fibra óptica pero son por el aire. Son una excelente opción para las distancias cortas, hasta los 2km generalmente. Lasemisionespuedenserde forma analógica o digitales pero han de estar en la línea visible.

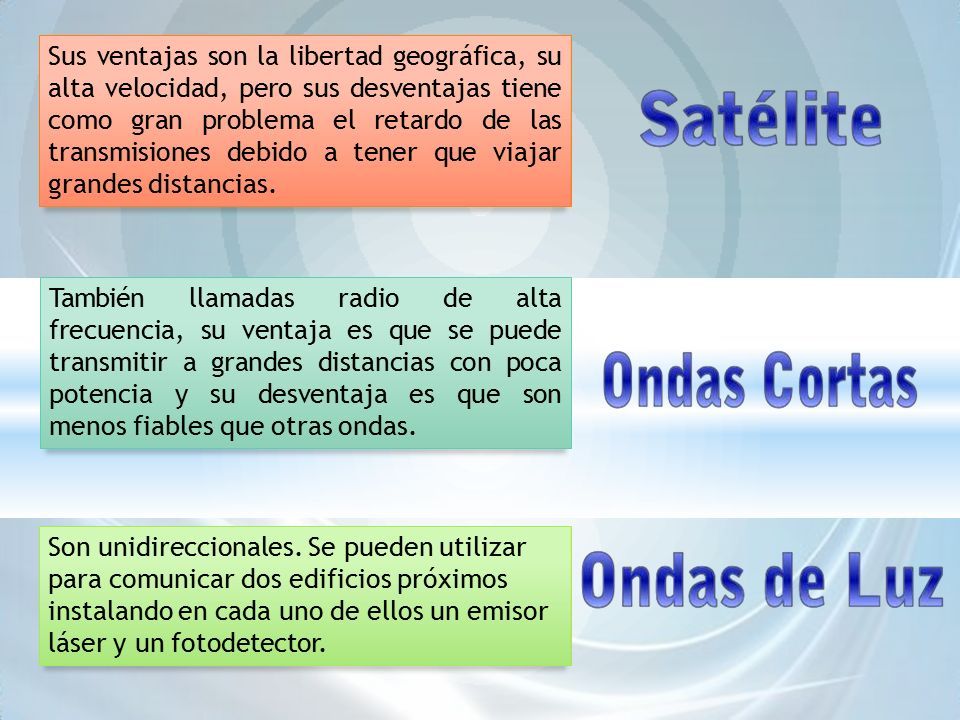

15 Sus ventajas son la libertad geográfica, su alta velocidad, pero sus desventajas tiene como gran problema el retardo de las transmisiones debido a tener que viajar grandes distancias. También llamadas radio de alta frecuencia, su ventaja es que se puede transmitir a grandes distancias con poca potencia y su desventaja es que son menos fiables que otras ondas. Son unidireccionales. Se pueden utilizar para comunicar dos edificios próximos instalando en cada uno de ellos un emisor láser y un fotodetector.

16 TipoVentajasDesventajas Infrarrojos Es una alternativa barata en aquellos lugares donde el cables no puede instalar fácilmente. Son señales difíciles de interceptar. Microondas Es una alternativa barata en aquellos lugares donde el cable no puede instalar fácilmente como distancia grandes Satélite Libertad geográfica Noespracticocuandosenecesitan velocidades de comunicación elevadas. Estasujetoainterferenciasdeotras fuentes luminosas. No es capaz de atravesar paredes Noespracticocuandosenecesitan velocidades de comunicación elevadas. Es caro de instalar y de mantener Esta sujeto a interferencias provocadas por el mal tiempo, electromagnéticas y las condiciones atmosféricas Alto coste Ondas Cortas y Ondas de Luz Esunaalternativabarataenaquellos lugares donde el cable no puede instalarse fácilmente. Esunaopciónparalascomunicaciones portátiles. Por lo general no necesita ninguna licencia. Noespracticocuandosenecesitan velocidades de comunicación elevadas. Estasometido producidaspor interferencias aficionado, a radio militares ytelefoníacomunicaciones móvil.
