UNIVERSIDAD CENTRAL DEL ECUADOR FACULTAD DE INGENIERÍA EN GEOLOGÍA, MINAS, PETRÓLEOS Y AMBIENTAL ESCUELA DE MINAS EXPLORACIÓN MINERA ELABORADO : BASTIDAS YESSENIA JANETH PINEDA JUAN VALDIVIESO Quito 16 de julio del 2014
2

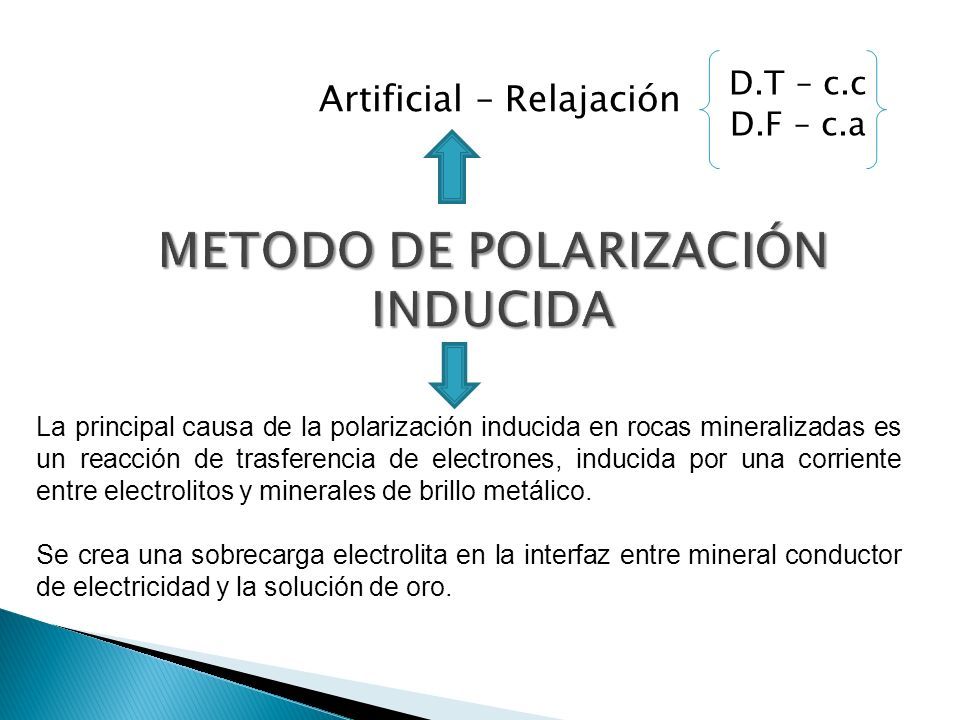

Artificial – Relajación D.T – c.c D.F – c.a La principal causa de la polarización inducida en rocas mineralizadas es un reacción de trasferencia de electrones, inducida por una corriente entre electrolitos y minerales de brillo metálico. Se crea una sobrecarga electrolita en la interfaz entre mineral conductor de electricidad y la solución de oro.
3

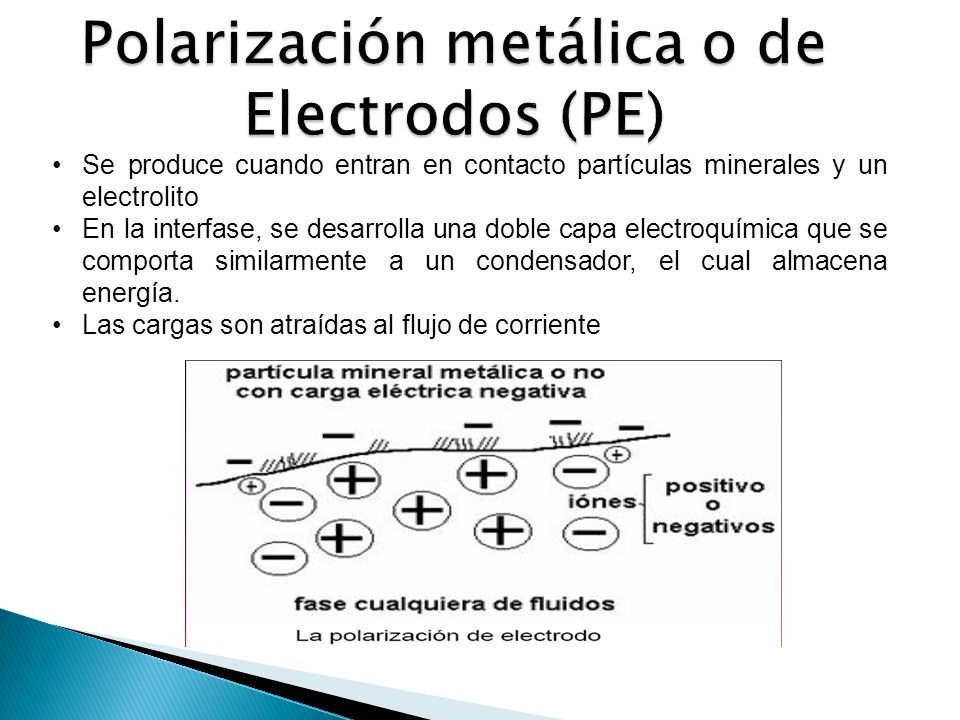

Se produce cuando entran en contacto partículas minerales y un electrolito En la interfase, se desarrolla una doble capa electroquímica que se comporta similarmente a un condensador, el cual almacena energía. Las cargas son atraídas al flujo de corriente
4
Ocurre en la presencia de materiales metálicos presente en las rocas y el flujo de corriente es parcialmente electrolito.
5

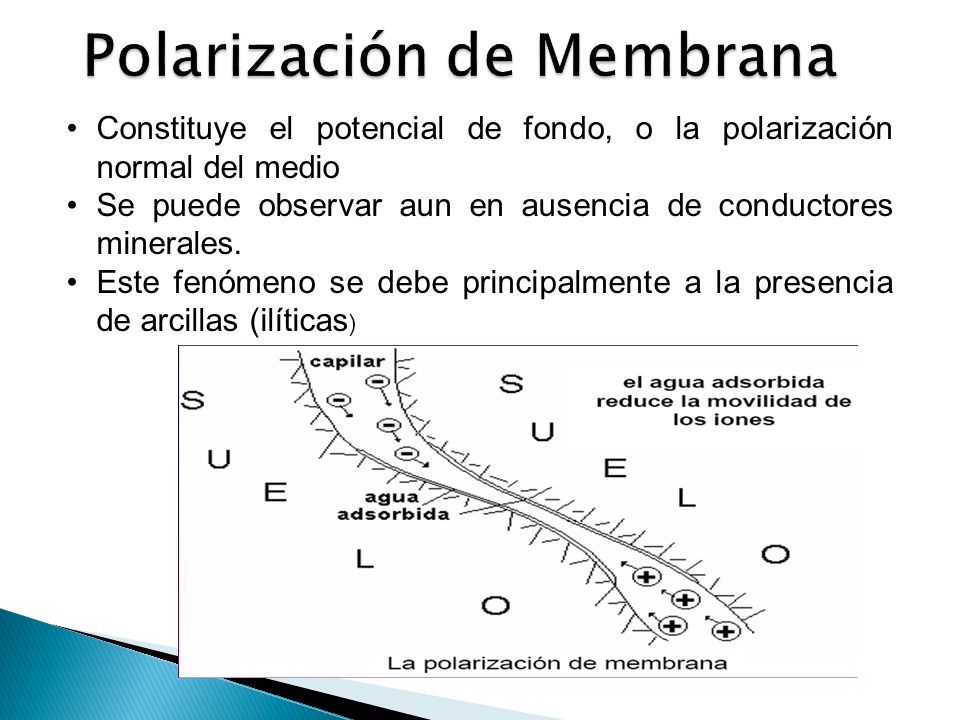

Constituye el potencial de fondo, o la polarización normal del medio Se puede observar aun en ausencia de conductores minerales. Este fenómeno se debe principalmente a la presencia de arcillas (ilíticas )
6

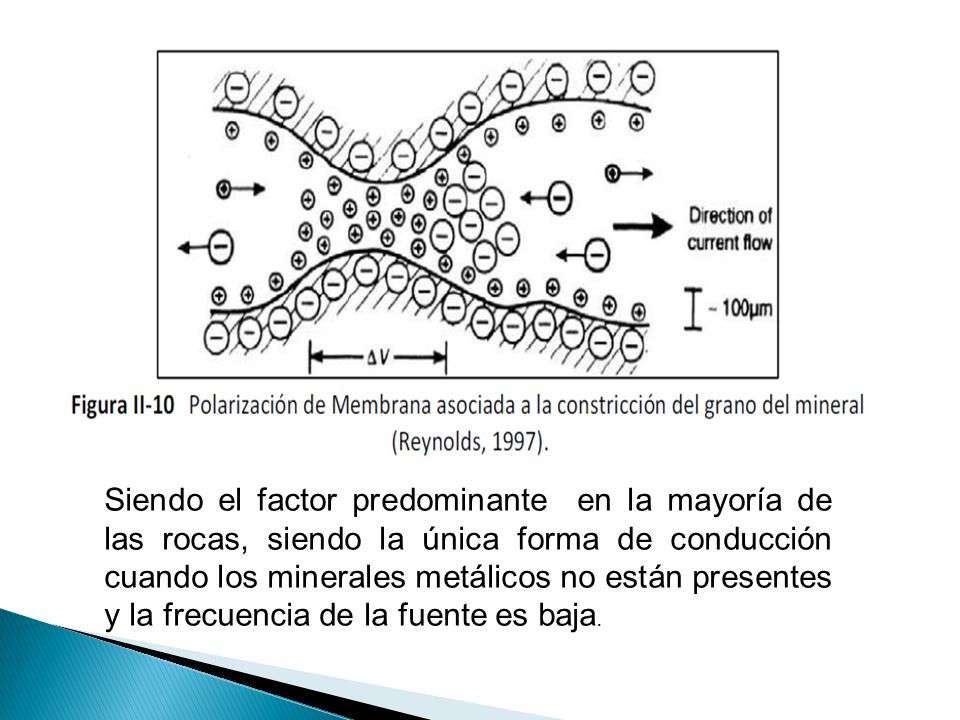

Siendo el factor predominante en la mayoría de las rocas, siendo la única forma de conducción cuando los minerales metálicos no están presentes y la frecuencia de la fuente es baja.
7

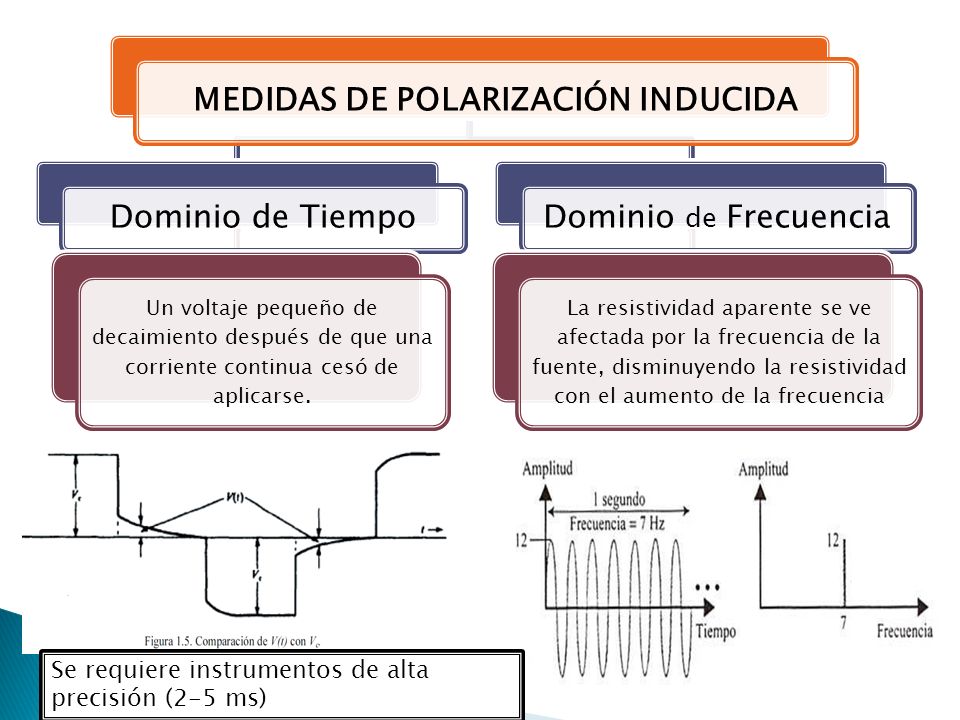

MEDIDAS DE POLARIZACIÓN INDUCIDA Dominio de Tiempo Un voltaje pequeño de decaimiento después de que una corriente continua cesó de aplicarse. Dominio de Frecuencia La resistividad aparente se ve afectada por la frecuencia de la fuente, disminuyendo la resistividad con el aumento de la frecuencia Se requiere instrumentos de alta precisión (2-5 ms)
8

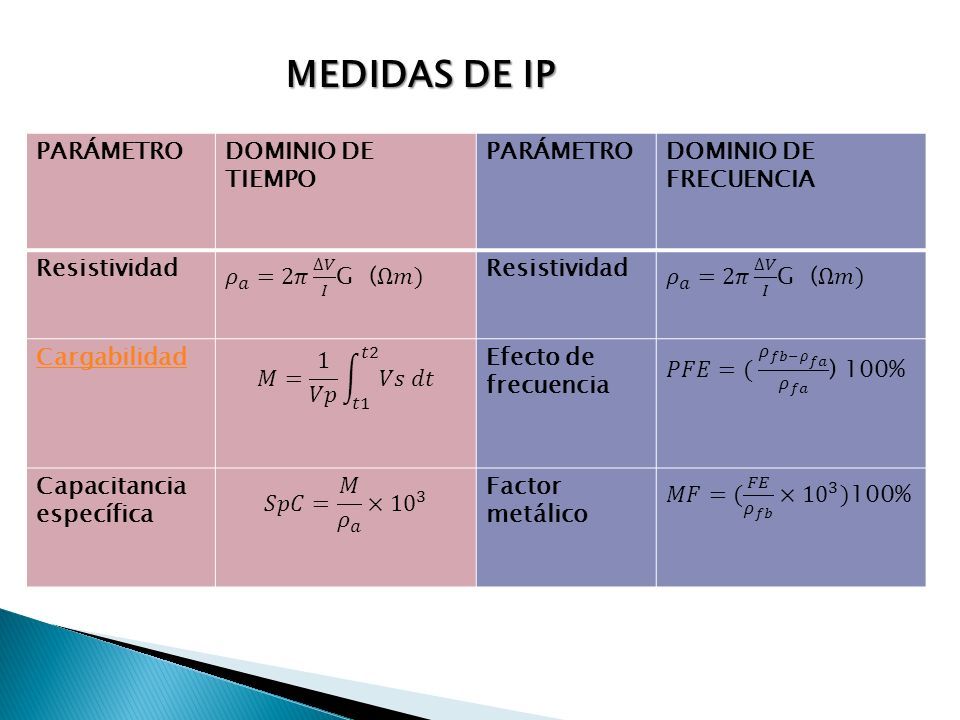

PARÁMETRODOMINIO DE TIEMPO PARÁMETRODOMINIO DE FRECUENCIA Resistividad CargabilidadEfecto de frecuencia Capacitancia específica Factor metálico MEDIDAS DE IP
10

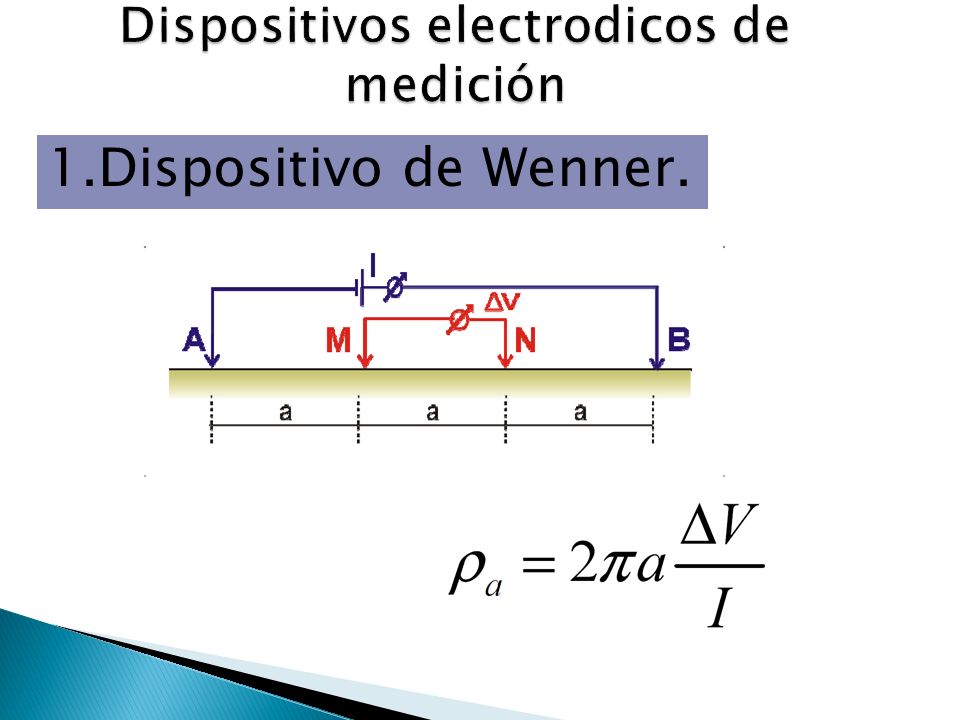

1.Dispositivo de Wenner.
11

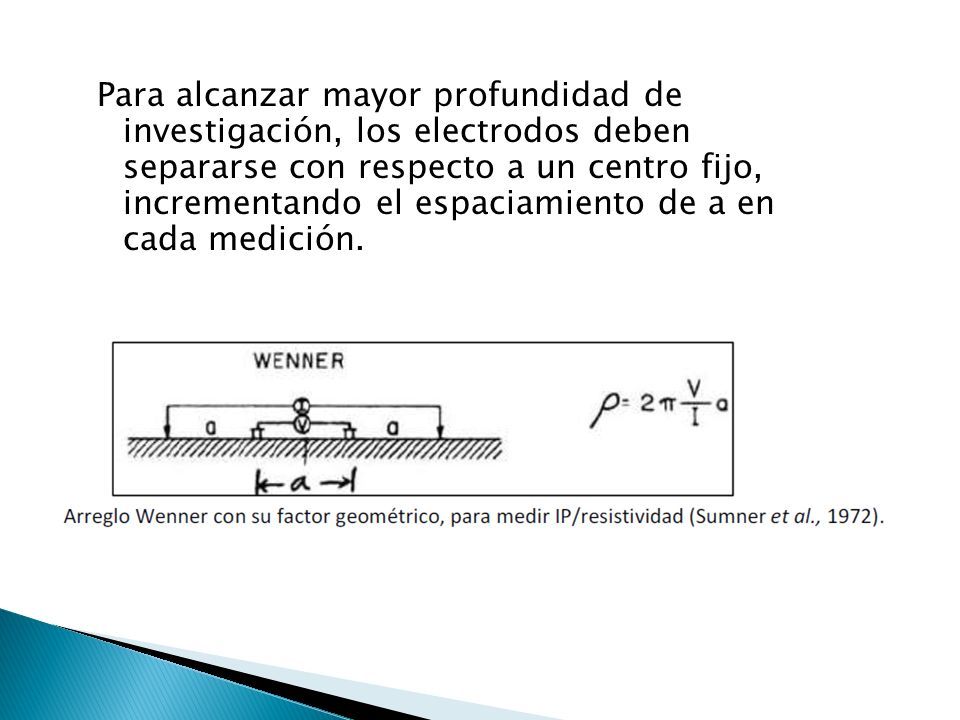

Para alcanzar mayor profundidad de investigación, los electrodos deben separarse con respecto a un centro fijo, incrementando el espaciamiento de a en cada medición.
12

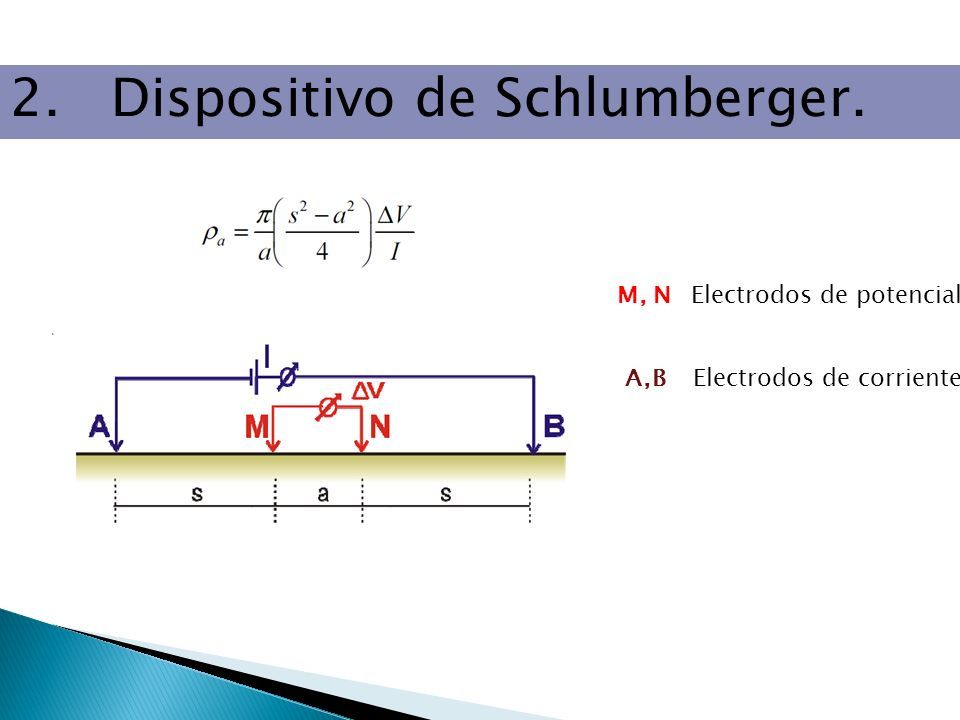

2. Dispositivo de Schlumberger. Electrodos de corriente Electrodos de potencialM, N A,B
13

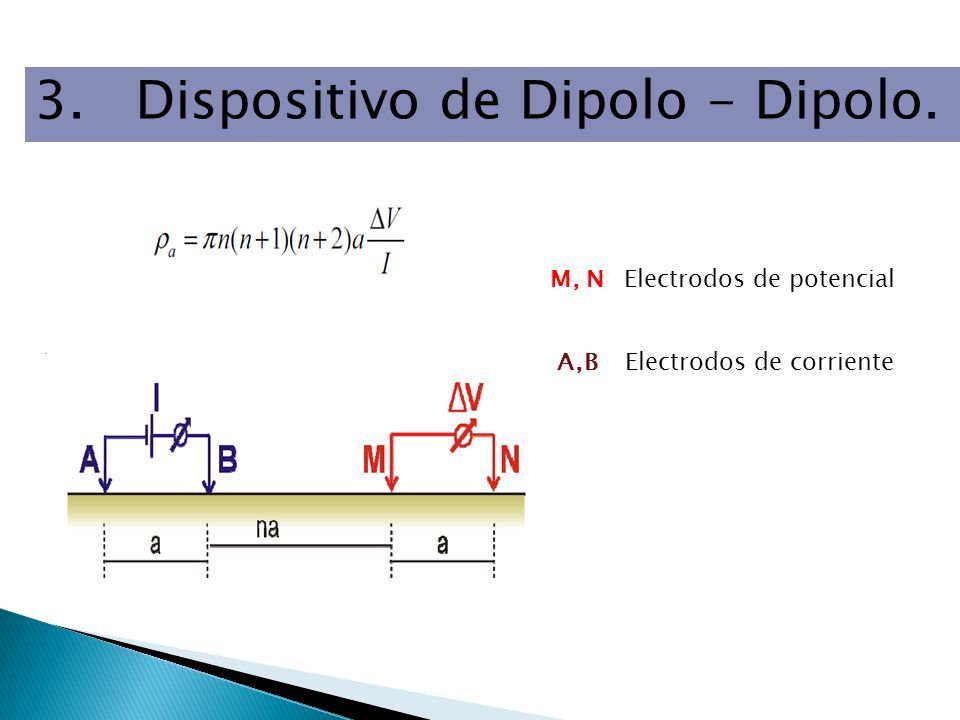

3. Dispositivo de Dipolo - Dipolo. Electrodos de corriente Electrodos de potencialM, N A,B
14

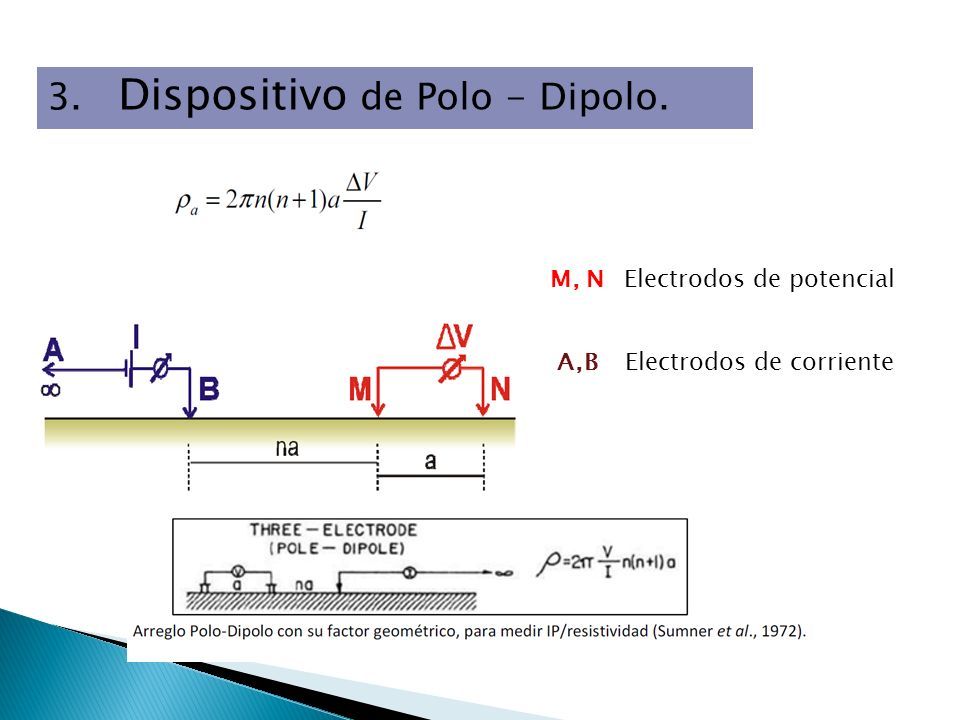

3. Dispositivo de Polo - Dipolo. Electrodos de corriente Electrodos de potencialM, N A,B
15
Búsqueda de sulfuros diseminados. Caracterización litológica del subsuelo (Geotécnica, Exploración Minera y Agua). Delimitación de zonas de alteración (hidrotermal, silícea). Detección de zonas mineralizadas (sulfuros metálicos). Localización de (sistemas de) fracturas y fallas geológicas. Estudio de acuíferos: profundidad, espesor, propiedades (salinidad). Monitoreo de acuíferos (contaminación).
16

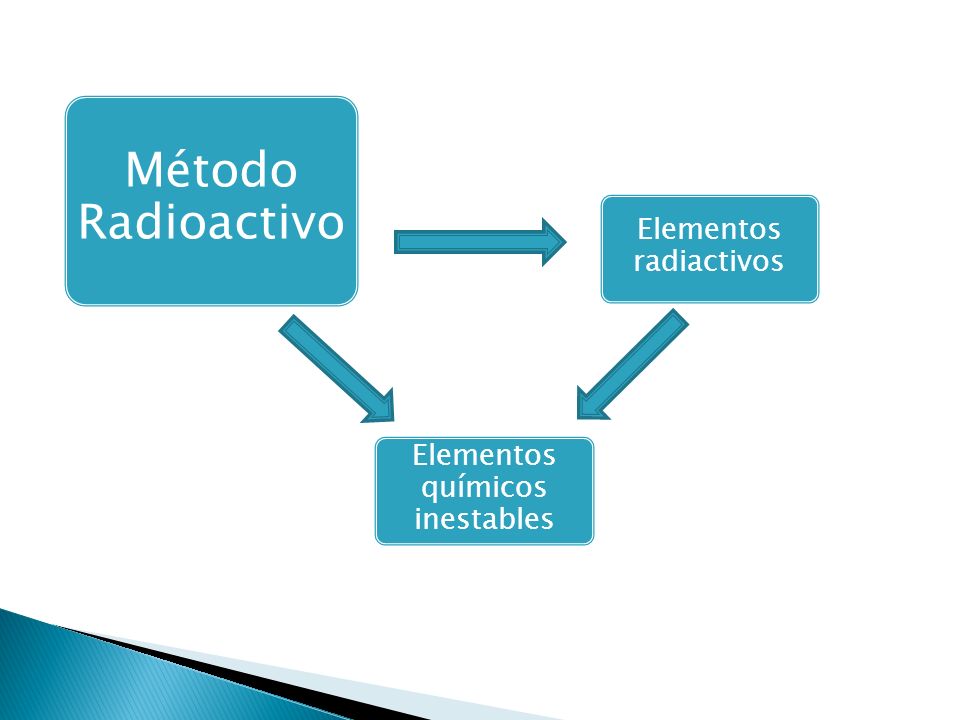

Método Radioactivo Elementos radiactivos Elementos químicos inestables
17

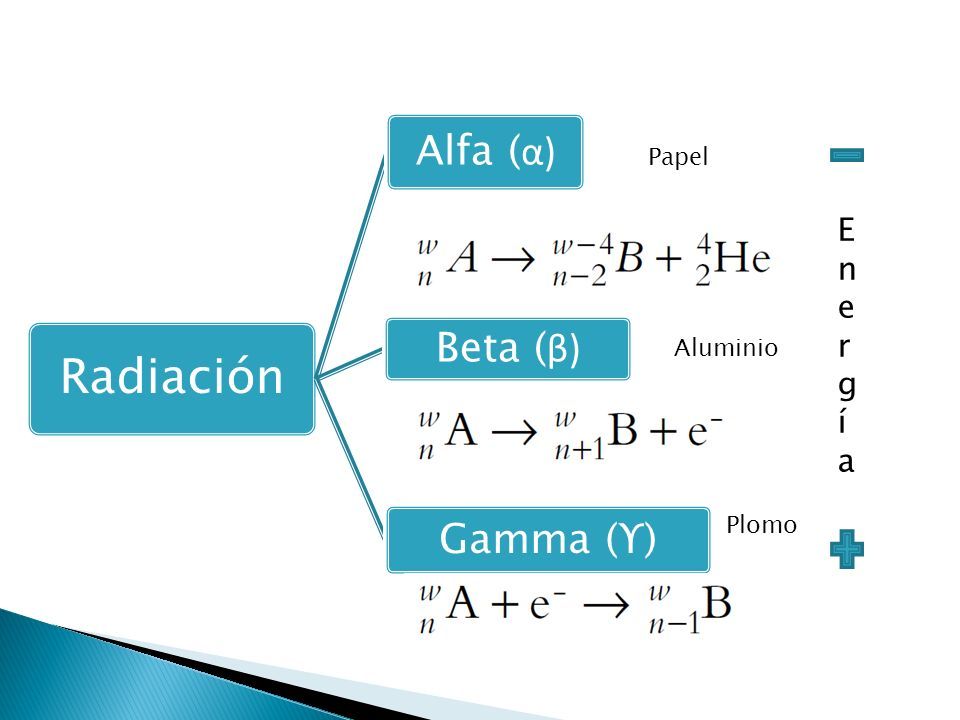

Radiación Alfa ( α) Beta ( β) Gamma (ϒ) EnergíaEnergía Papel Aluminio Plomo
18

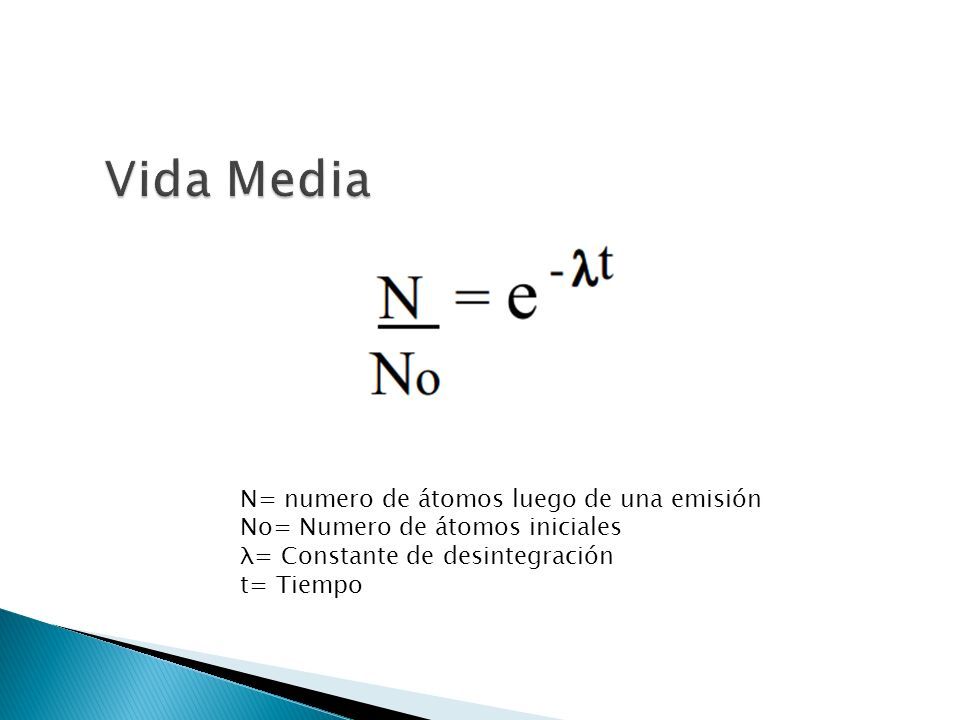

N= numero de átomos luego de una emisión No= Numero de átomos iniciales λ= Constante de desintegración t= Tiempo
19

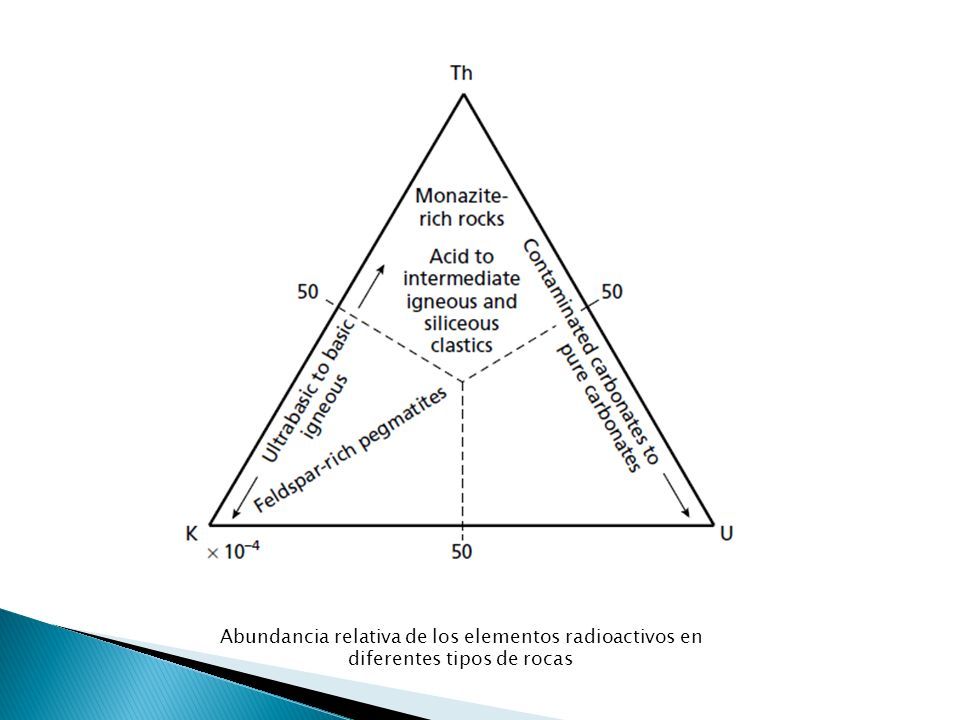

Abundancia relativa de los elementos radioactivos en diferentes tipos de rocas
20

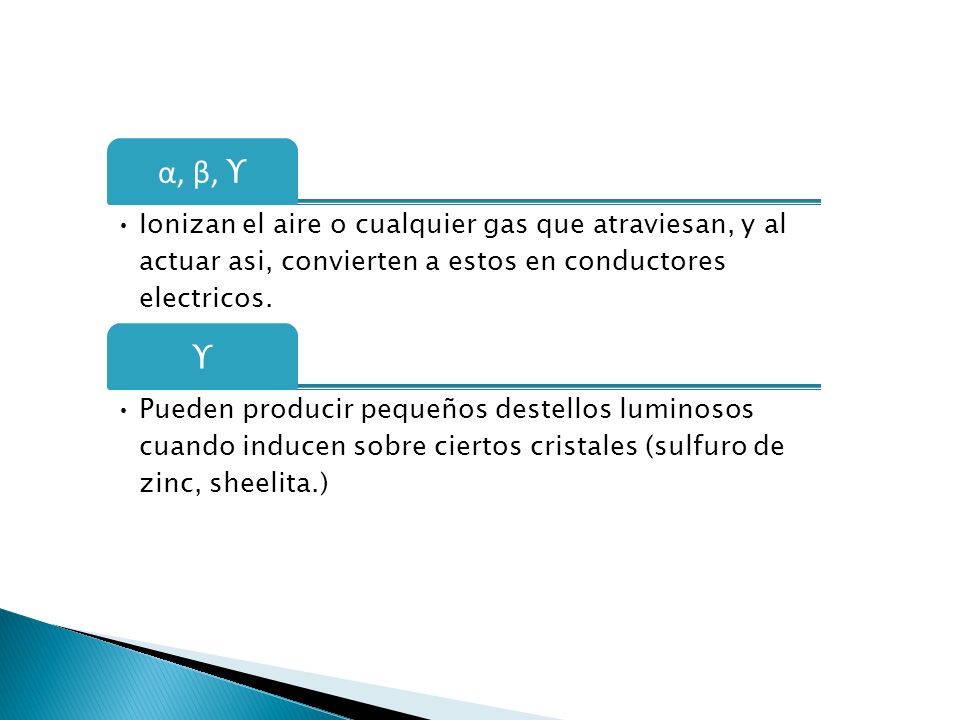

α, β, ϒ Ionizan el aire o cualquier gas que atraviesan, y al actuar asi, convierten a estos en conductores electricos. ϒ Pueden producir pequeños destellos luminosos cuando inducen sobre ciertos cristales (sulfuro de zinc, sheelita.)
21

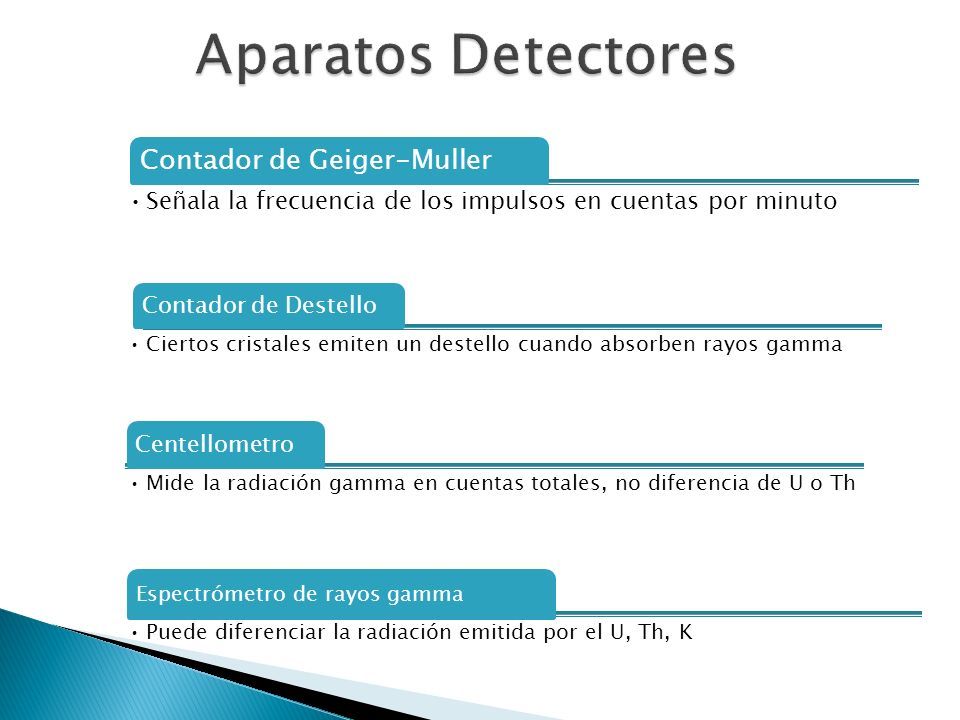

Contador de Geiger-Muller Señala la frecuencia de los impulsos en cuentas por minuto Contador de Destello Ciertos cristales emiten un destello cuando absorben rayos gamma Centellometro Mide la radiación gamma en cuentas totales, no diferencia de U o Th Espectrómetro de rayos gamma Puede diferenciar la radiación emitida por el U, Th, K
22

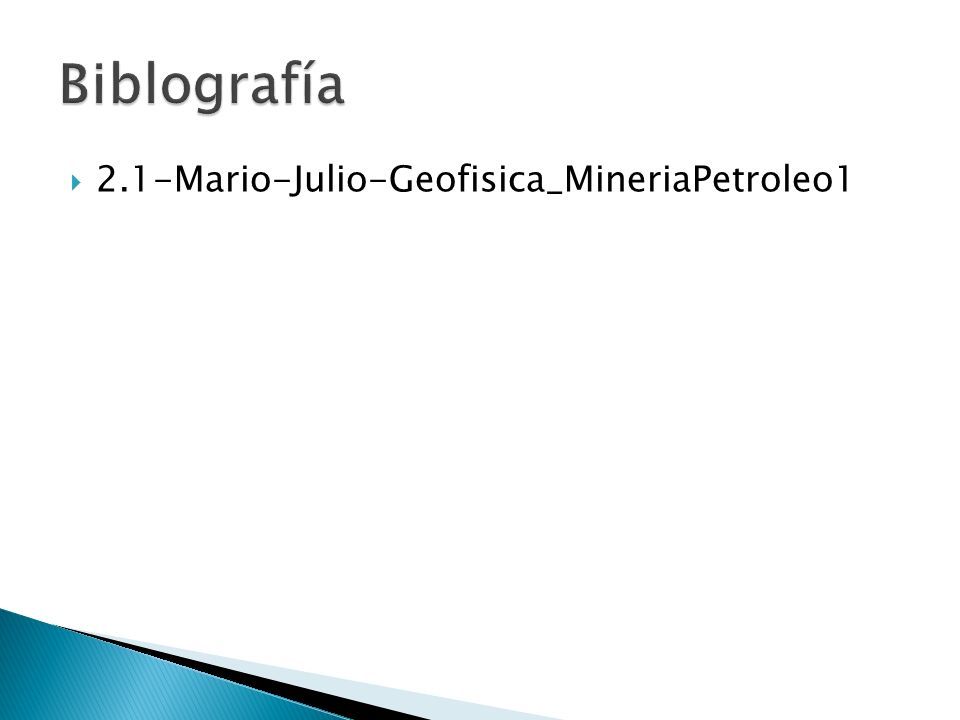

2.1-Mario-Julio-Geofisica_MineriaPetroleo1
