Capítulo 2: LENGUAJES DE DESCRIPCIÓN DE HARDWARE: VHDL – Generalidades – Ventajas e inconvenientes de los HDL´s – Características generales del VHDL –

Presentación del tema: "Capítulo 2: LENGUAJES DE DESCRIPCIÓN DE HARDWARE: VHDL – Generalidades – Ventajas e inconvenientes de los HDL´s – Características generales del VHDL –"— Transcripción de la presentación:

1 Capítulo 2: LENGUAJES DE DESCRIPCIÓN DE HARDWARE: VHDL – Generalidades – Ventajas e inconvenientes de los HDL´s – Características generales del VHDL – Modelo del Hw – Introducción al lenguaje VHDL

2 Estos lenguajes fueron desarrollados para hacer frente a la creciente complejidad de los diseños. Se puede hacer una analogía con los que se pueden llamar lenguajes de descripción de software: Lenguajes de descripción de hardware (HDLs)

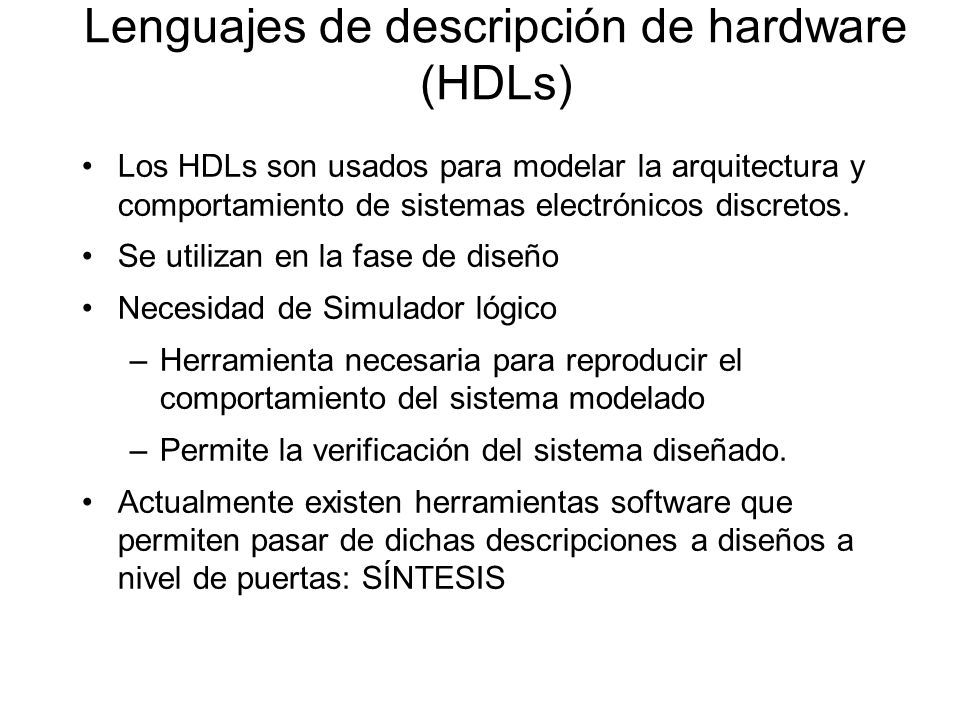

3 Los HDLs son usados para modelar la arquitectura y comportamiento de sistemas electrónicos discretos. Se utilizan en la fase de diseño Necesidad de Simulador lógico –Herramienta necesaria para reproducir el comportamiento del sistema modelado –Permite la verificación del sistema diseñado. Actualmente existen herramientas software que permiten pasar de dichas descripciones a diseños a nivel de puertas: SÍNTESIS Lenguajes de descripción de hardware (HDLs)

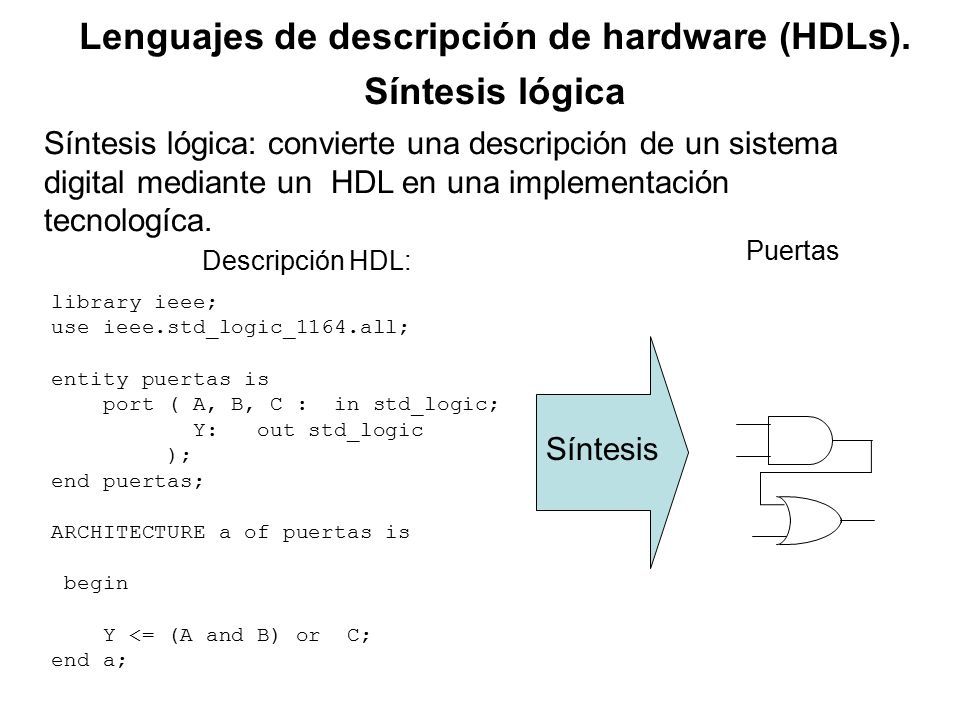

4 Lenguajes de descripción de hardware (HDLs). Síntesis lógica Síntesis lógica: convierte una descripción de un sistema digital mediante un HDL en una implementación tecnologíca. library ieee; use ieee.std_logic_1164.all; entity puertas is port ( A, B, C : in std_logic; Y: out std_logic ); end puertas; ARCHITECTURE a of puertas is begin Y <= (A and B) or C; end a; Descripción HDL: Puertas Síntesis

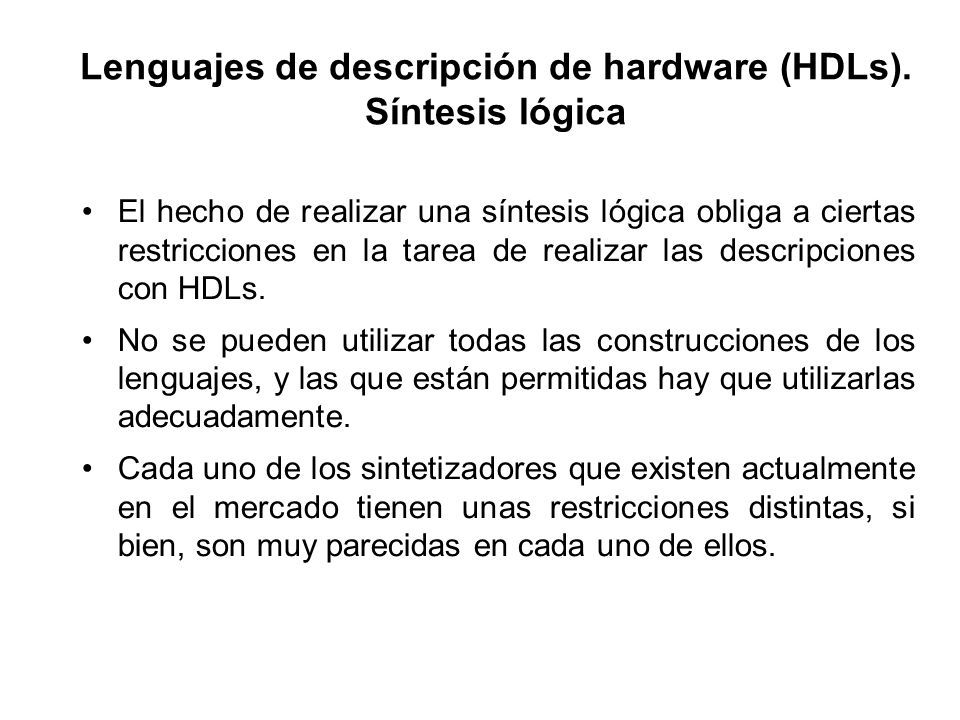

5 El hecho de realizar una síntesis lógica obliga a ciertas restricciones en la tarea de realizar las descripciones con HDLs. No se pueden utilizar todas las construcciones de los lenguajes, y las que están permitidas hay que utilizarlas adecuadamente. Cada uno de los sintetizadores que existen actualmente en el mercado tienen unas restricciones distintas, si bien, son muy parecidas en cada uno de ellos. Lenguajes de descripción de hardware (HDLs). Síntesis lógica

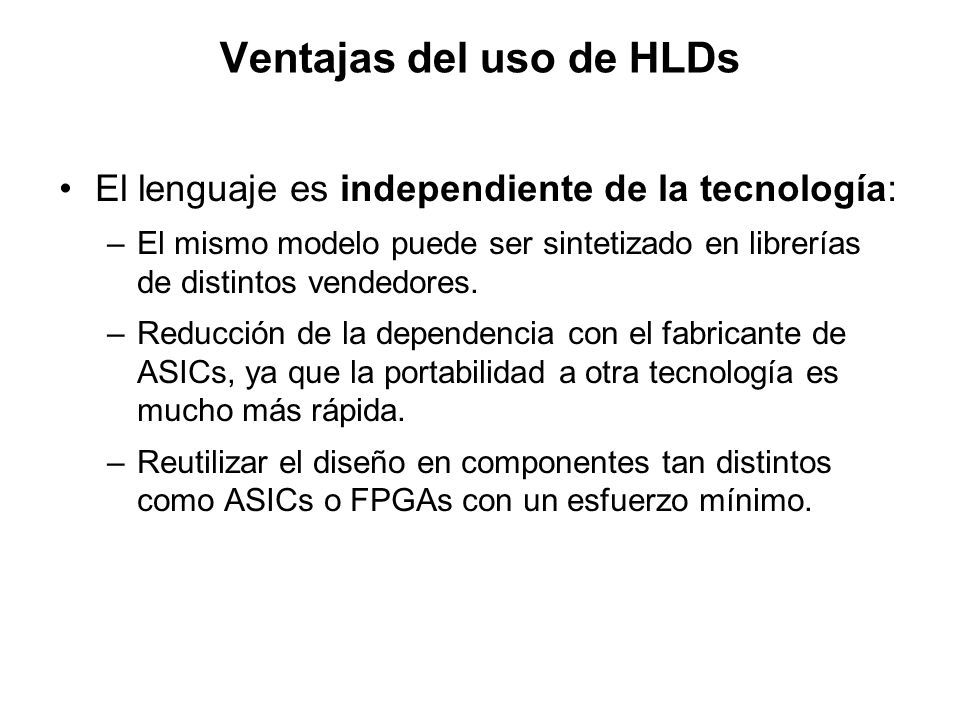

6 Ventajas del uso de HLDs El lenguaje es independiente de la tecnología: –El mismo modelo puede ser sintetizado en librerías de distintos vendedores. –Reducción de la dependencia con el fabricante de ASICs, ya que la portabilidad a otra tecnología es mucho más rápida. –Reutilizar el diseño en componentes tan distintos como ASICs o FPGAs con un esfuerzo mínimo.

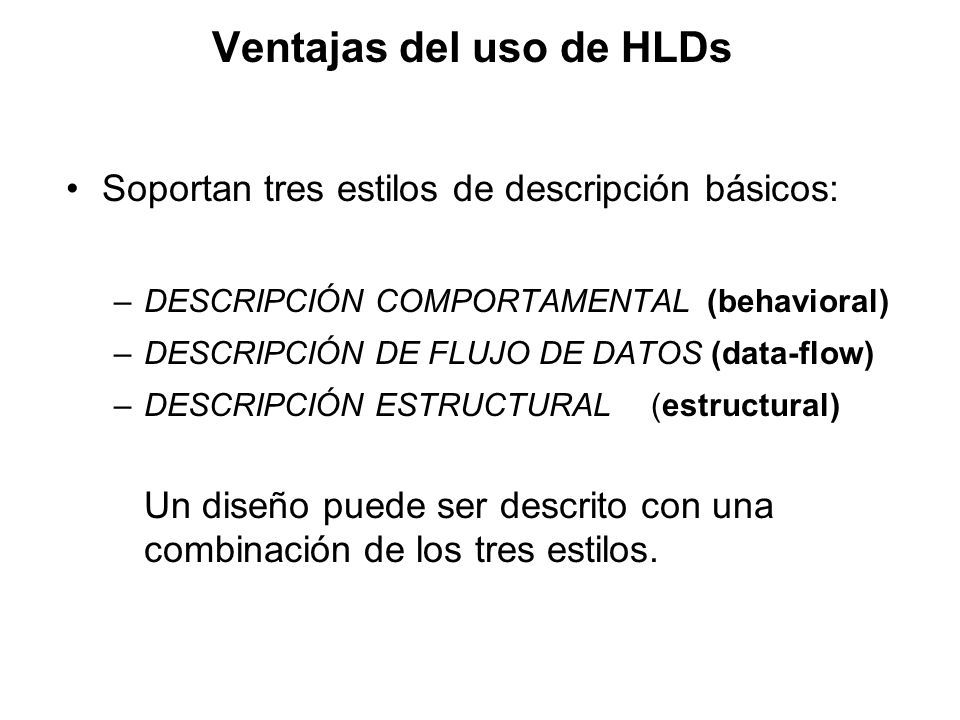

7 Ventajas del uso de HLDs Soportan tres estilos de descripción básicos: –DESCRIPCIÓN COMPORTAMENTAL (behavioral) –DESCRIPCIÓN DE FLUJO DE DATOS (data-flow) –DESCRIPCIÓN ESTRUCTURAL (estructural) Un diseño puede ser descrito con una combinación de los tres estilos.

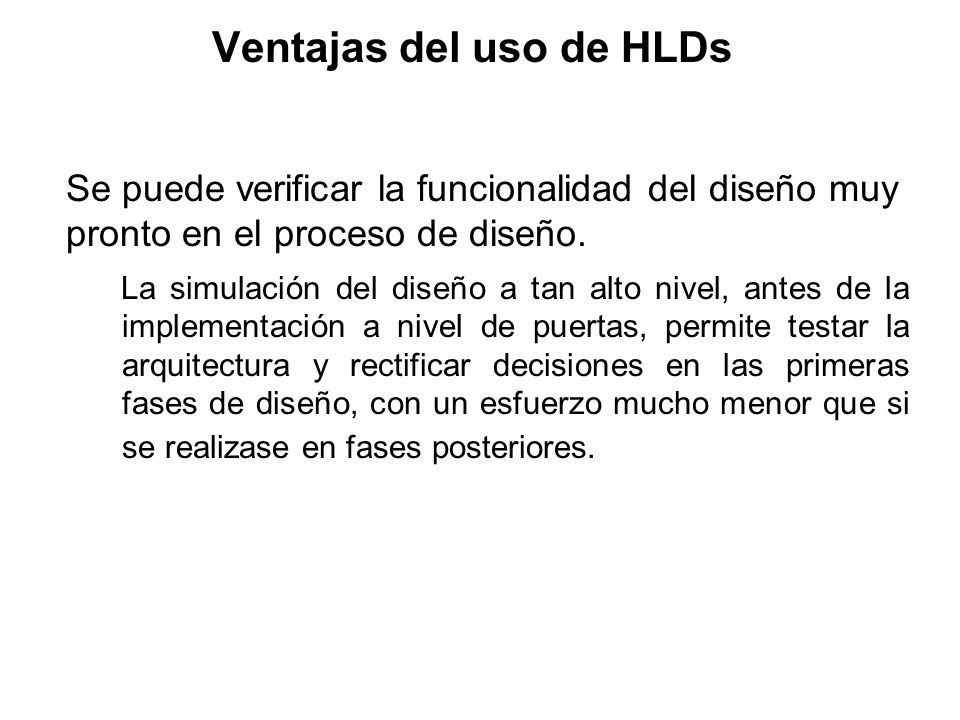

8 Ventajas del uso de HLDs Se puede verificar la funcionalidad del diseño muy pronto en el proceso de diseño. La simulación del diseño a tan alto nivel, antes de la implementación a nivel de puertas, permite testar la arquitectura y rectificar decisiones en las primeras fases de diseño, con un esfuerzo mucho menor que si se realizase en fases posteriores.

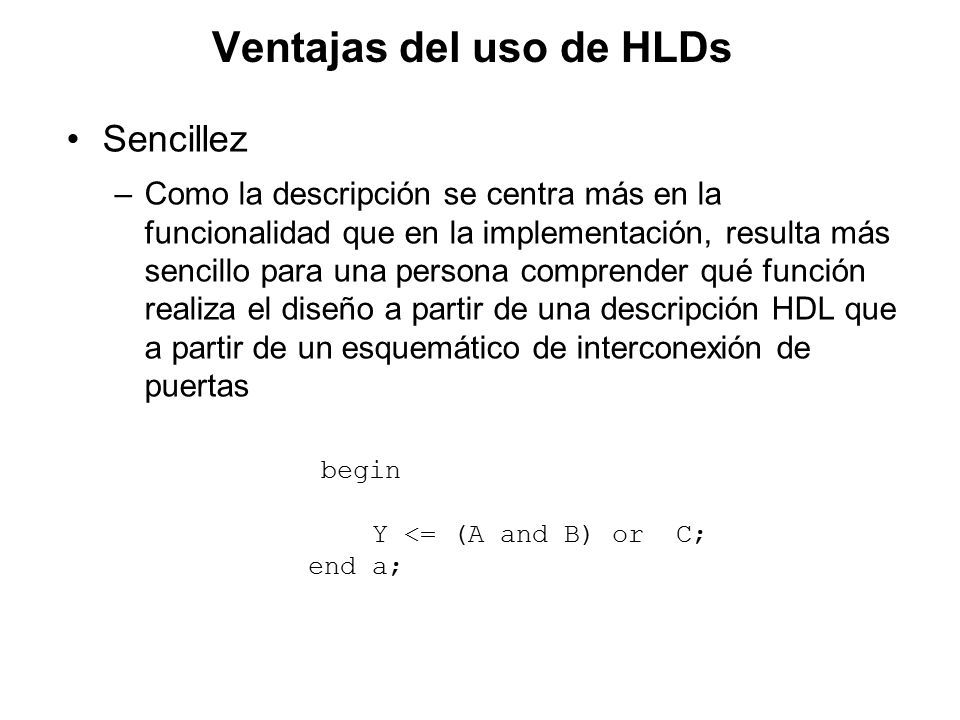

9 Ventajas del uso de HLDs Sencillez –Como la descripción se centra más en la funcionalidad que en la implementación, resulta más sencillo para una persona comprender qué función realiza el diseño a partir de una descripción HDL que a partir de un esquemático de interconexión de puertas begin Y <= (A and B) or C; end a;

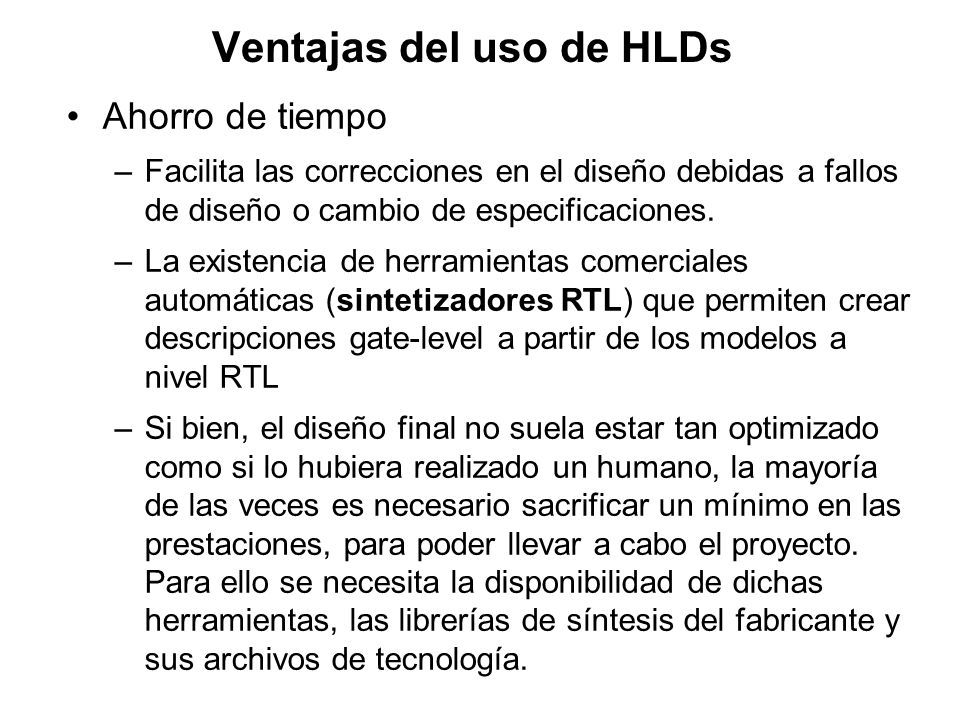

10 Ventajas del uso de HLDs Ahorro de tiempo –Facilita las correcciones en el diseño debidas a fallos de diseño o cambio de especificaciones. –La existencia de herramientas comerciales automáticas (sintetizadores RTL) que permiten crear descripciones gate-level a partir de los modelos a nivel RTL –Si bien, el diseño final no suela estar tan optimizado como si lo hubiera realizado un humano, la mayoría de las veces es necesario sacrificar un mínimo en las prestaciones, para poder llevar a cabo el proyecto. Para ello se necesita la disponibilidad de dichas herramientas, las librerías de síntesis del fabricante y sus archivos de tecnología.

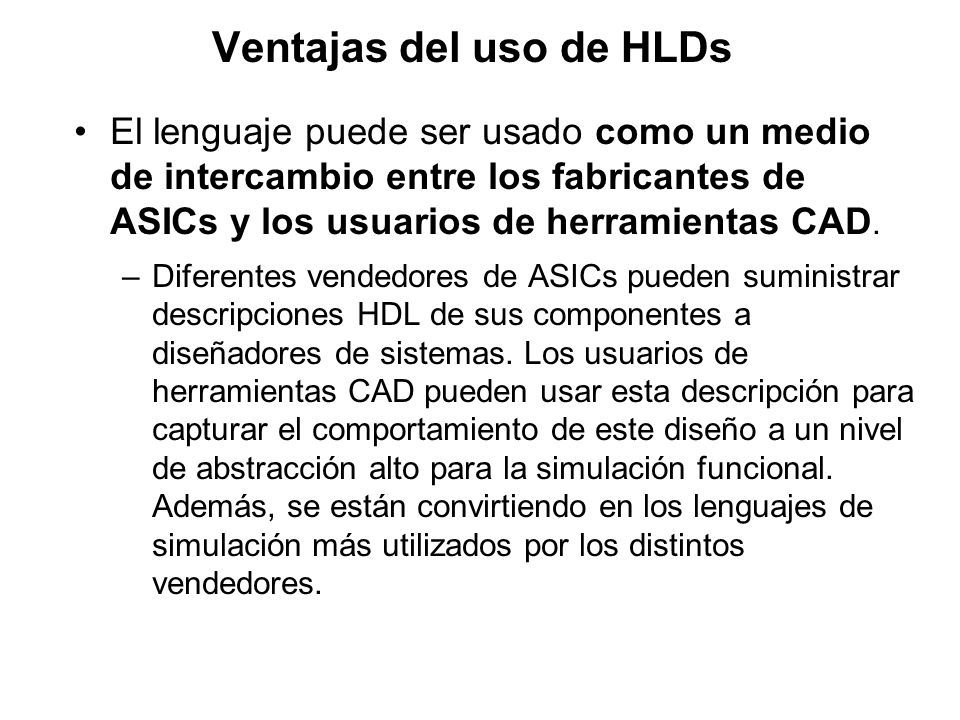

11 Ventajas del uso de HLDs El lenguaje puede ser usado como un medio de intercambio entre los fabricantes de ASICs y los usuarios de herramientas CAD. –Diferentes vendedores de ASICs pueden suministrar descripciones HDL de sus componentes a diseñadores de sistemas. Los usuarios de herramientas CAD pueden usar esta descripción para capturar el comportamiento de este diseño a un nivel de abstracción alto para la simulación funcional. Además, se están convirtiendo en los lenguajes de simulación más utilizados por los distintos vendedores.

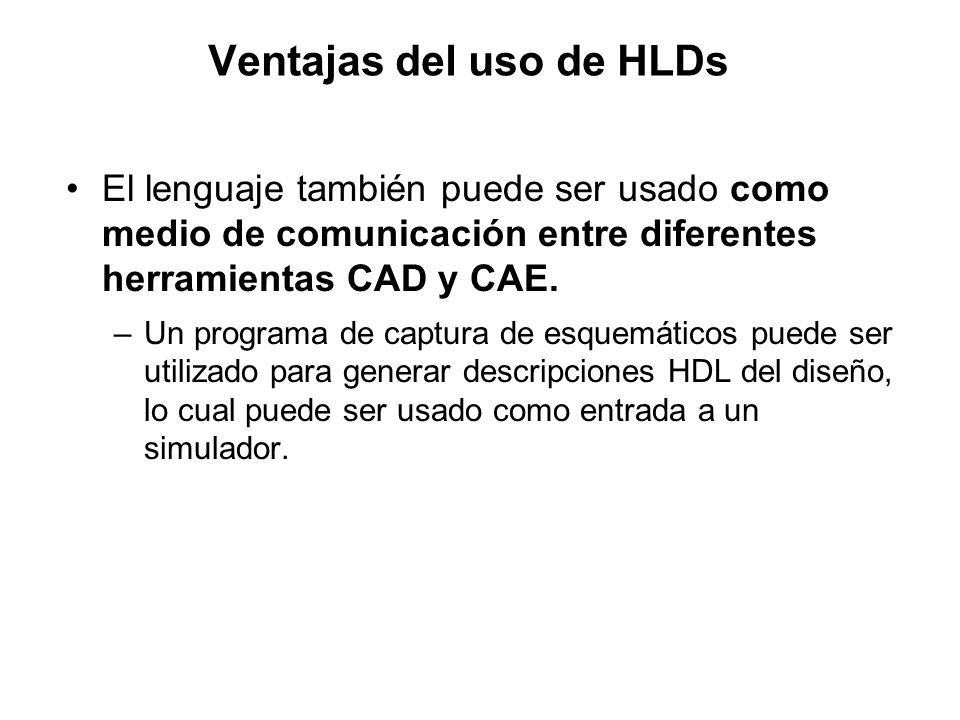

12 Ventajas del uso de HLDs El lenguaje también puede ser usado como medio de comunicación entre diferentes herramientas CAD y CAE. –Un programa de captura de esquemáticos puede ser utilizado para generar descripciones HDL del diseño, lo cual puede ser usado como entrada a un simulador.

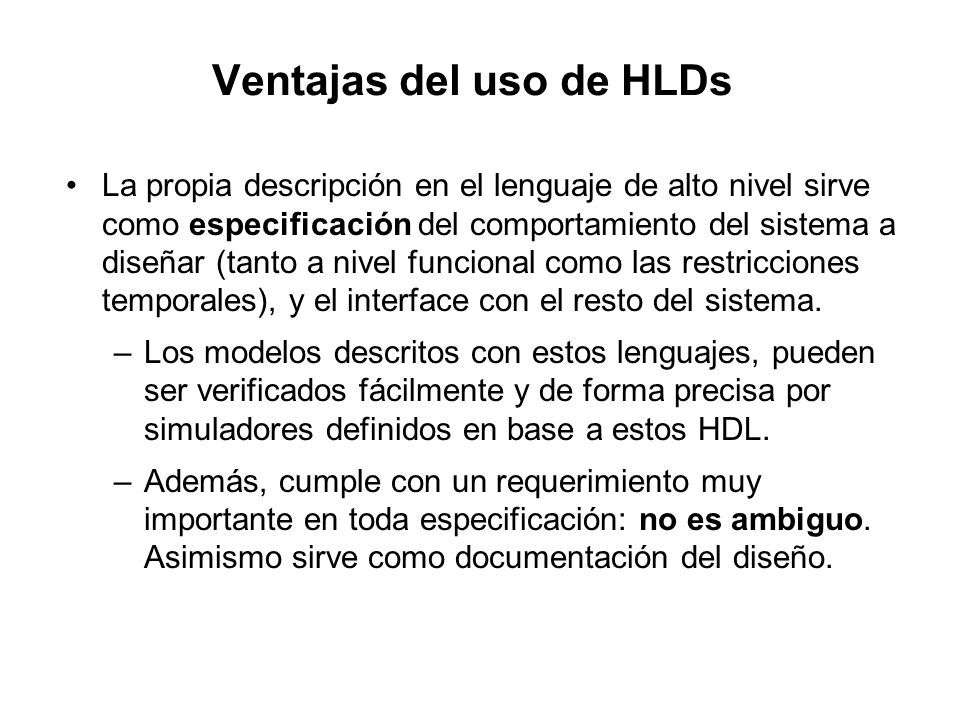

13 Ventajas del uso de HLDs La propia descripción en el lenguaje de alto nivel sirve como especificación del comportamiento del sistema a diseñar (tanto a nivel funcional como las restricciones temporales), y el interface con el resto del sistema. –Los modelos descritos con estos lenguajes, pueden ser verificados fácilmente y de forma precisa por simuladores definidos en base a estos HDL. –Además, cumple con un requerimiento muy importante en toda especificación: no es ambiguo. Asimismo sirve como documentación del diseño.

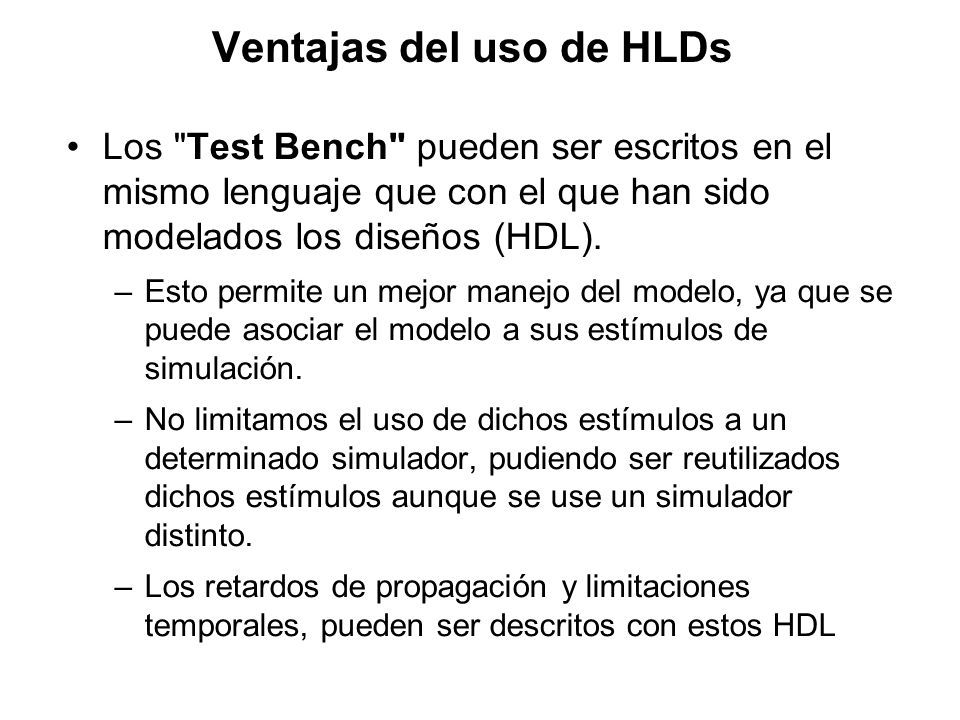

14 Ventajas del uso de HLDs Los "Test Bench" pueden ser escritos en el mismo lenguaje que con el que han sido modelados los diseños (HDL). –Esto permite un mejor manejo del modelo, ya que se puede asociar el modelo a sus estímulos de simulación. –No limitamos el uso de dichos estímulos a un determinado simulador, pudiendo ser reutilizados dichos estímulos aunque se use un simulador distinto. –Los retardos de propagación y limitaciones temporales, pueden ser descritos con estos HDL

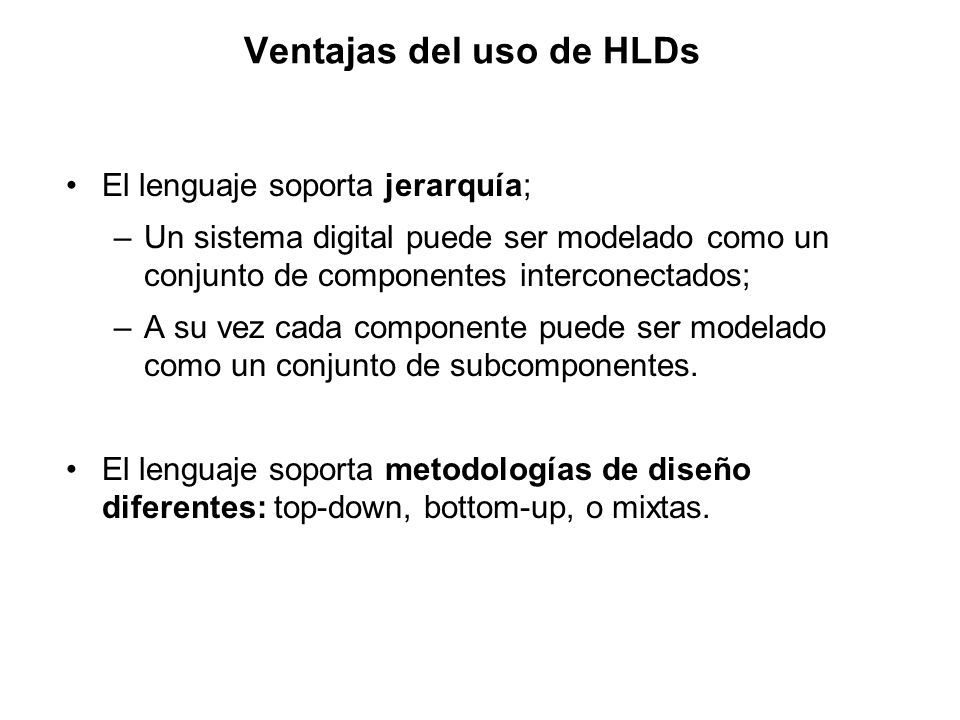

15 Ventajas del uso de HLDs El lenguaje soporta jerarquía; –Un sistema digital puede ser modelado como un conjunto de componentes interconectados; –A su vez cada componente puede ser modelado como un conjunto de subcomponentes. El lenguaje soporta metodologías de diseño diferentes: top-down, bottom-up, o mixtas.

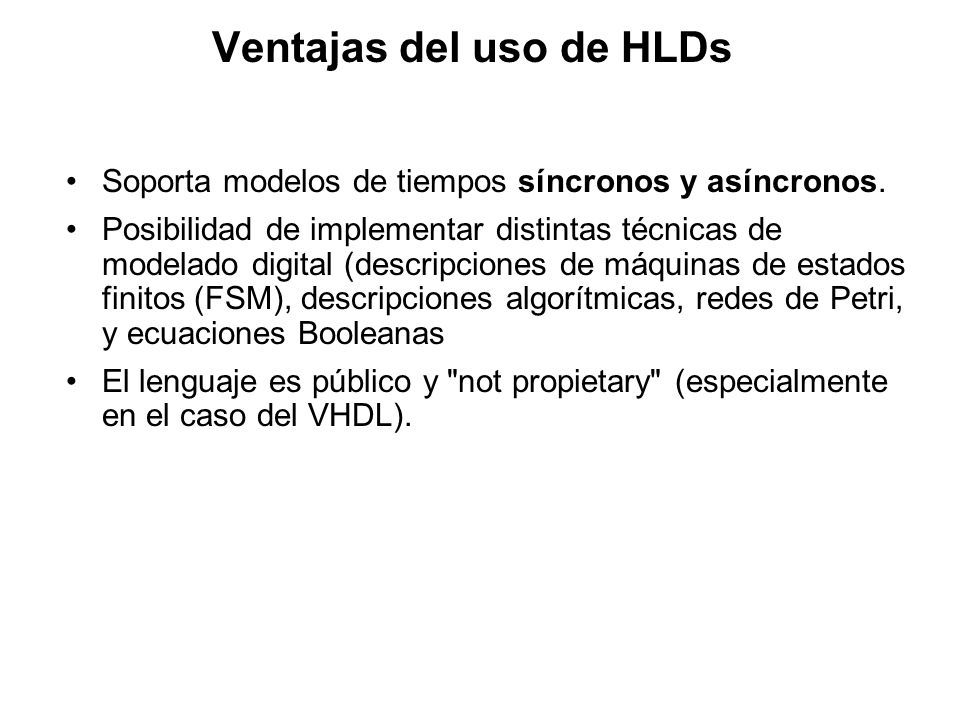

16 Ventajas del uso de HLDs Soporta modelos de tiempos síncronos y asíncronos. Posibilidad de implementar distintas técnicas de modelado digital (descripciones de máquinas de estados finitos (FSM), descripciones algorítmicas, redes de Petri, y ecuaciones Booleanas El lenguaje es público y "not propietary" (especialmente en el caso del VHDL).

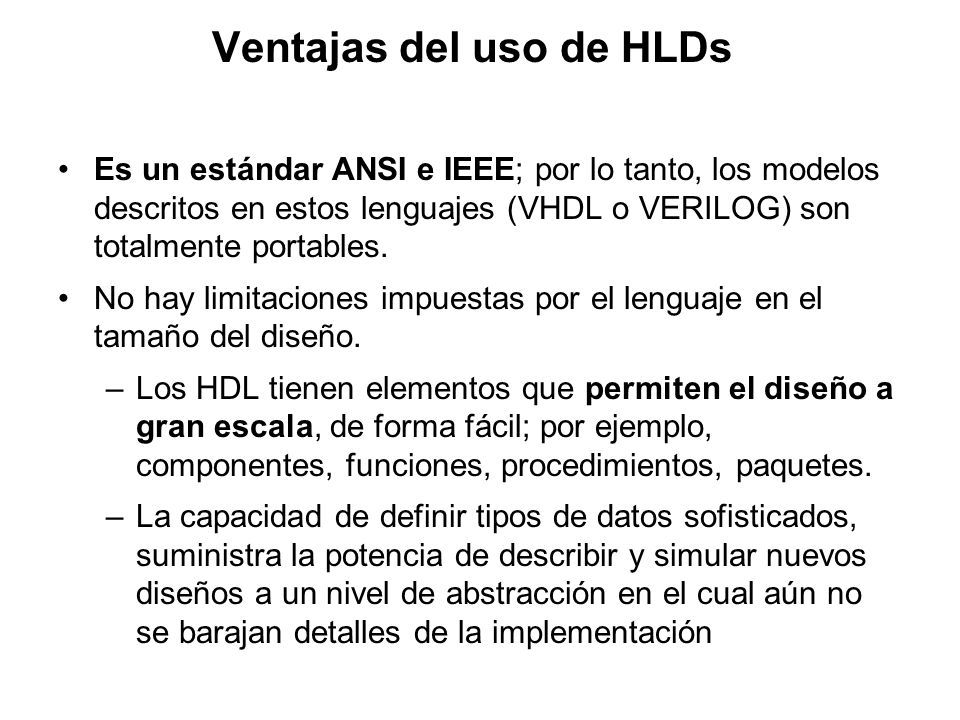

17 Ventajas del uso de HLDs Es un estándar ANSI e IEEE; por lo tanto, los modelos descritos en estos lenguajes (VHDL o VERILOG) son totalmente portables. No hay limitaciones impuestas por el lenguaje en el tamaño del diseño. –Los HDL tienen elementos que permiten el diseño a gran escala, de forma fácil; por ejemplo, componentes, funciones, procedimientos, paquetes. –La capacidad de definir tipos de datos sofisticados, suministra la potencia de describir y simular nuevos diseños a un nivel de abstracción en el cual aún no se barajan detalles de la implementación

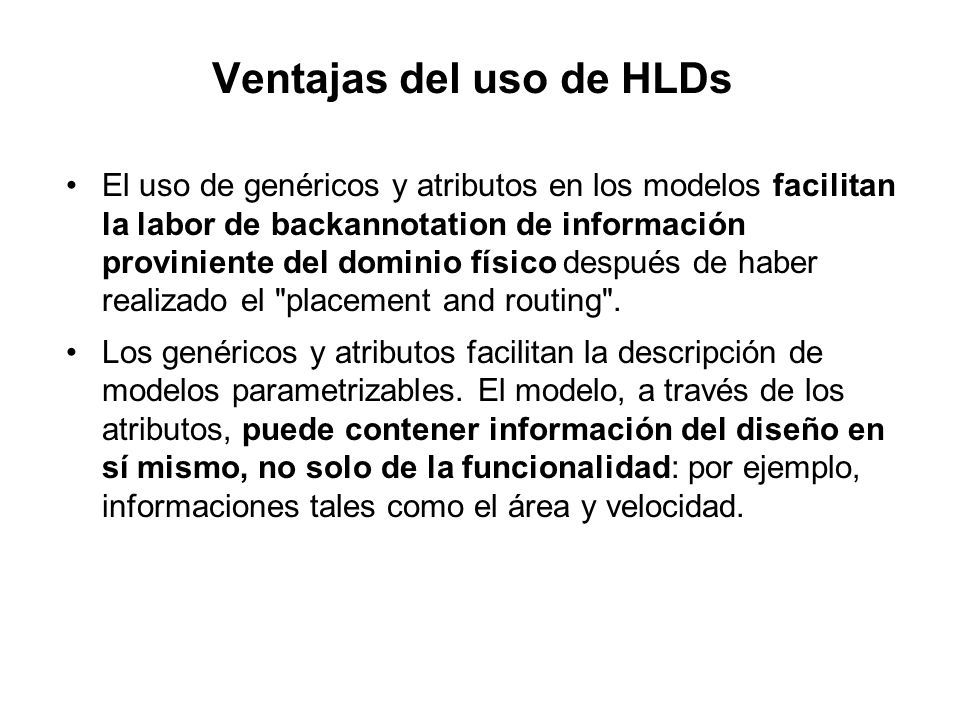

18 Ventajas del uso de HLDs El uso de genéricos y atributos en los modelos facilitan la labor de backannotation de información proviniente del dominio físico después de haber realizado el "placement and routing". Los genéricos y atributos facilitan la descripción de modelos parametrizables. El modelo, a través de los atributos, puede contener información del diseño en sí mismo, no solo de la funcionalidad: por ejemplo, informaciones tales como el área y velocidad.

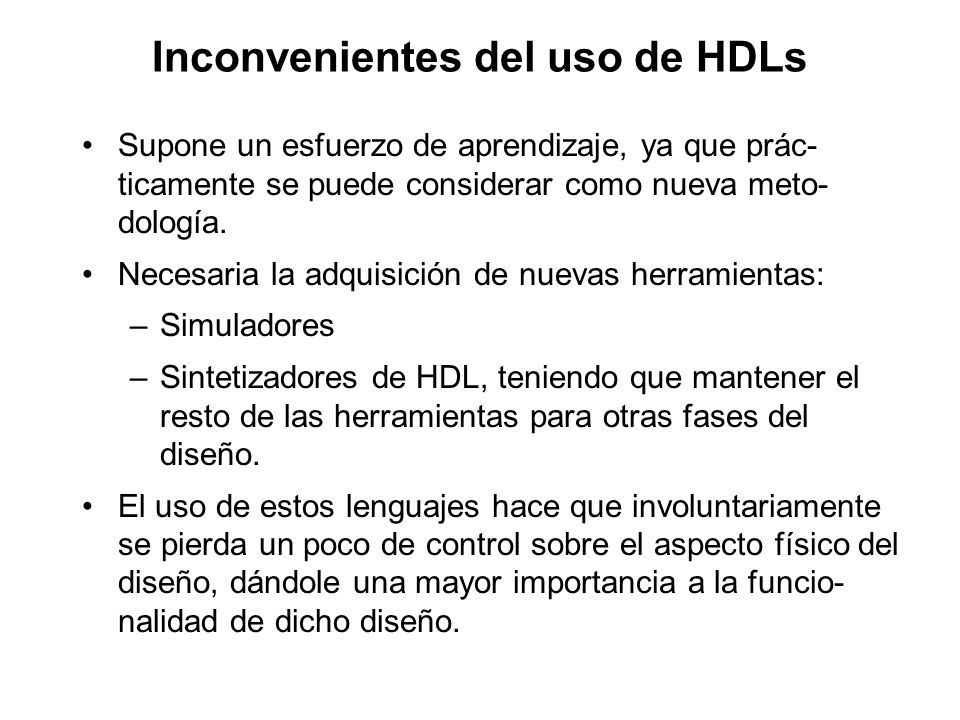

19 Inconvenientes del uso de HDLs Supone un esfuerzo de aprendizaje, ya que prác- ticamente se puede considerar como nueva meto- dología. Necesaria la adquisición de nuevas herramientas: –Simuladores –Sintetizadores de HDL, teniendo que mantener el resto de las herramientas para otras fases del diseño. El uso de estos lenguajes hace que involuntariamente se pierda un poco de control sobre el aspecto físico del diseño, dándole una mayor importancia a la funcio- nalidad de dicho diseño.

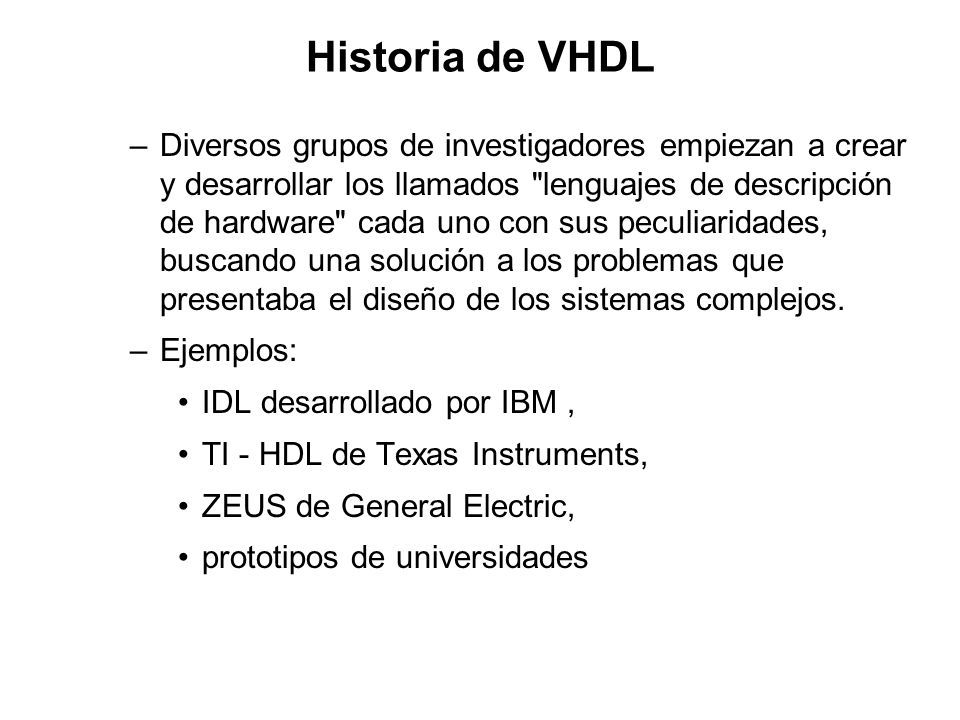

20 Historia de VHDL –Diversos grupos de investigadores empiezan a crear y desarrollar los llamados "lenguajes de descripción de hardware" cada uno con sus peculiaridades, buscando una solución a los problemas que presentaba el diseño de los sistemas complejos. –Ejemplos: IDL desarrollado por IBM, TI - HDL de Texas Instruments, ZEUS de General Electric, prototipos de universidades

21 LENGUAJES DE DESCRIPCIÓN DE HARDWARE. En la actualidad se utilizan fundamentalmente VHDL, Verilog y SystemC. Otro HDL, el UDI/L se utiliza exclusivamente en Japón. VHDL (Very High Speed Integrated Circuit Hardware Description Language). Nace como proyecto del Departamento de Defensa (DoD) de EEUU (año 82) para disponer de una herramienta estándar, independiente para la especificación (modelado y/o descripción) y documentación de los sistemas electrónicos. El IEEE lo adopta y estandariza. Verilog: Sw de la firma Gateway y posteriormente de Cadence. Estándar industrial hasta que apareció el VHDL como estándar IEEE. En 1990 Cadence lo hace público y el IEEE lo estandariza en 1995. SystemC: es una extensión del C++, que utiliza unas bibliotecas de clase para describir y simular circuitos digitales. Se publicó en 1.999.

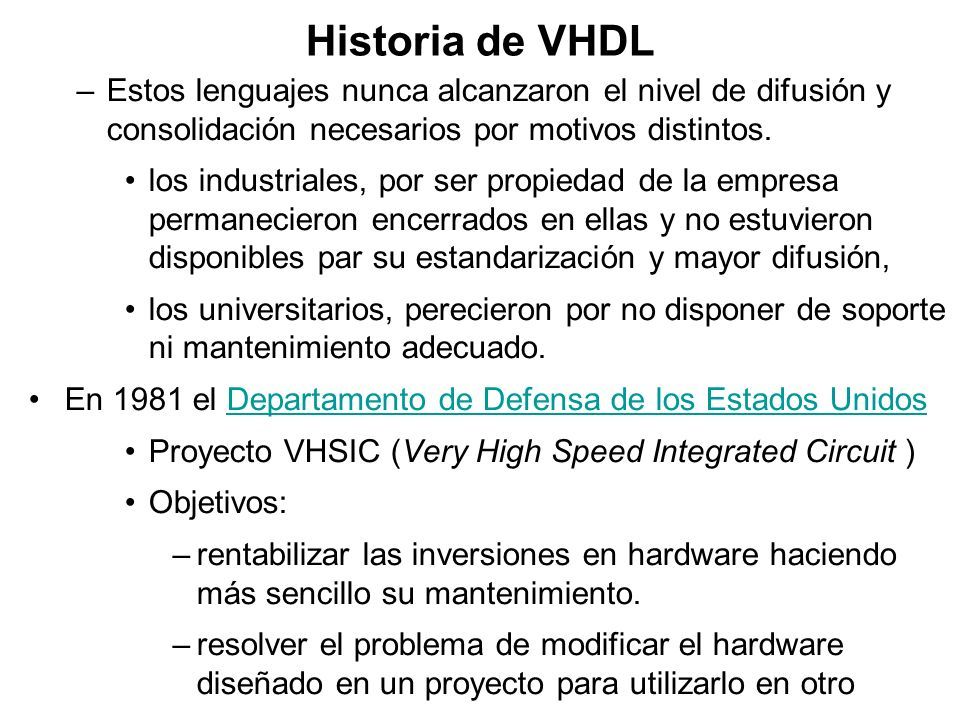

22 Historia de VHDL –Estos lenguajes nunca alcanzaron el nivel de difusión y consolidación necesarios por motivos distintos. los industriales, por ser propiedad de la empresa permanecieron encerrados en ellas y no estuvieron disponibles par su estandarización y mayor difusión, los universitarios, perecieron por no disponer de soporte ni mantenimiento adecuado. En 1981 el Departamento de Defensa de los Estados UnidosDepartamento de Defensa de los Estados Unidos Proyecto VHSIC (Very High Speed Integrated Circuit ) Objetivos: –rentabilizar las inversiones en hardware haciendo más sencillo su mantenimiento. –resolver el problema de modificar el hardware diseñado en un proyecto para utilizarlo en otro

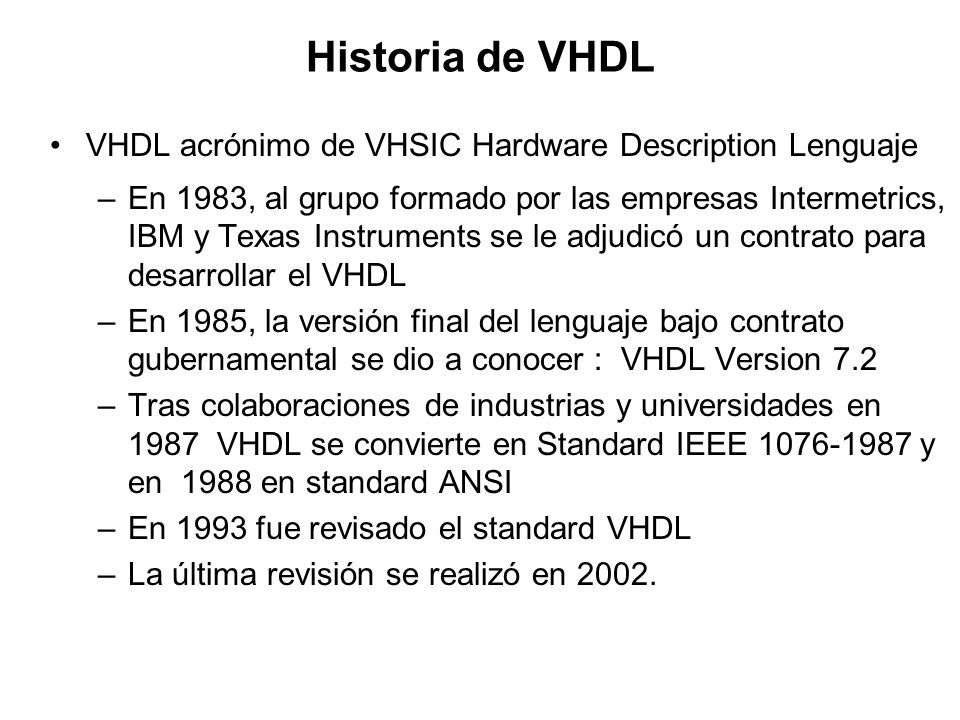

23 Historia de VHDL VHDL acrónimo de VHSIC Hardware Description Lenguaje –En 1983, al grupo formado por las empresas Intermetrics, IBM y Texas Instruments se le adjudicó un contrato para desarrollar el VHDL –En 1985, la versión final del lenguaje bajo contrato gubernamental se dio a conocer : VHDL Version 7.2 –Tras colaboraciones de industrias y universidades en 1987 VHDL se convierte en Standard IEEE 1076-1987 y en 1988 en standard ANSI –En 1993 fue revisado el standard VHDL –La última revisión se realizó en 2002.

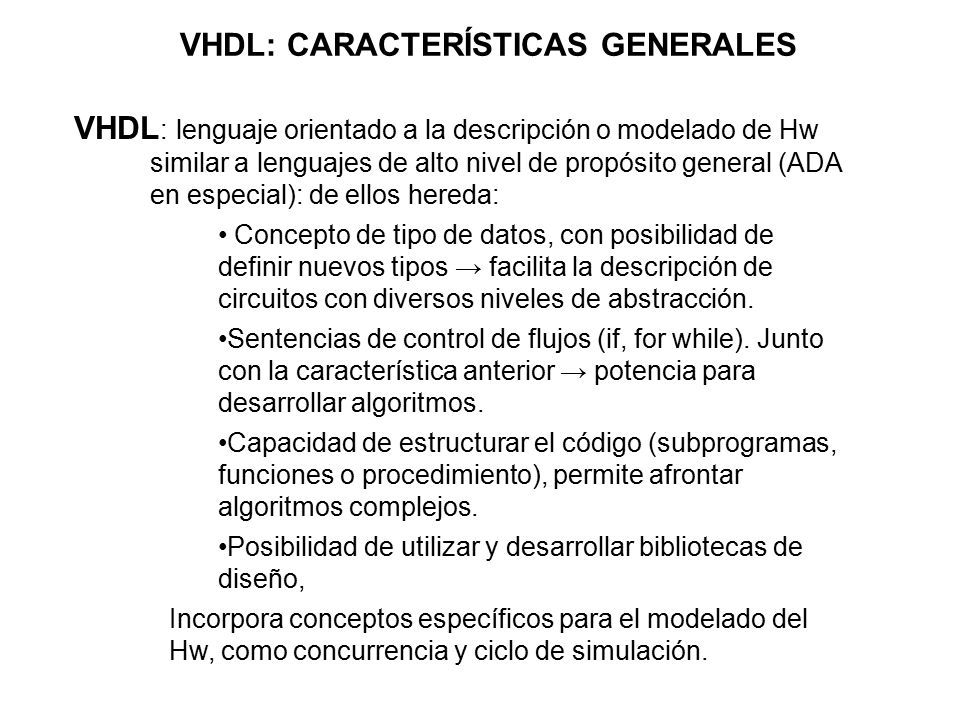

24 VHDL: CARACTERÍSTICAS GENERALES VHDL : lenguaje orientado a la descripción o modelado de Hw similar a lenguajes de alto nivel de propósito general (ADA en especial): de ellos hereda: Concepto de tipo de datos, con posibilidad de definir nuevos tipos → facilita la descripción de circuitos con diversos niveles de abstracción. Sentencias de control de flujos (if, for while). Junto con la característica anterior → potencia para desarrollar algoritmos. Capacidad de estructurar el código (subprogramas, funciones o procedimiento), permite afrontar algoritmos complejos. Posibilidad de utilizar y desarrollar bibliotecas de diseño, Incorpora conceptos específicos para el modelado del Hw, como concurrencia y ciclo de simulación.

25 MODELO DEL HW Modelo de estructura: componentes y jerarquía Permiten describir cualquier sistema digital con diferentes grados de abstracción. Un sistema digital (independientemente de su complejidad) estará definido por dos elementos principales: –Interfaz con el exterior (la entidad o entity), indicará que entradas y salidas (ports) le relacionan con el exterior. –Descripción de la funcionalidad que realiza el dispositivo (architecture). Para una misma entity pueden existir diversos módulos architerture de estilos descriptivos distintos. Pudiéndose especificar para cada diseño en concreto que implementación de una entidad se utiliza (configuration). –Se puede utilizar cualquier elemento modelado en VHDL en otro diseño haciendo referencia a él (component) y conectando sus puertos en el nuevo circuito.

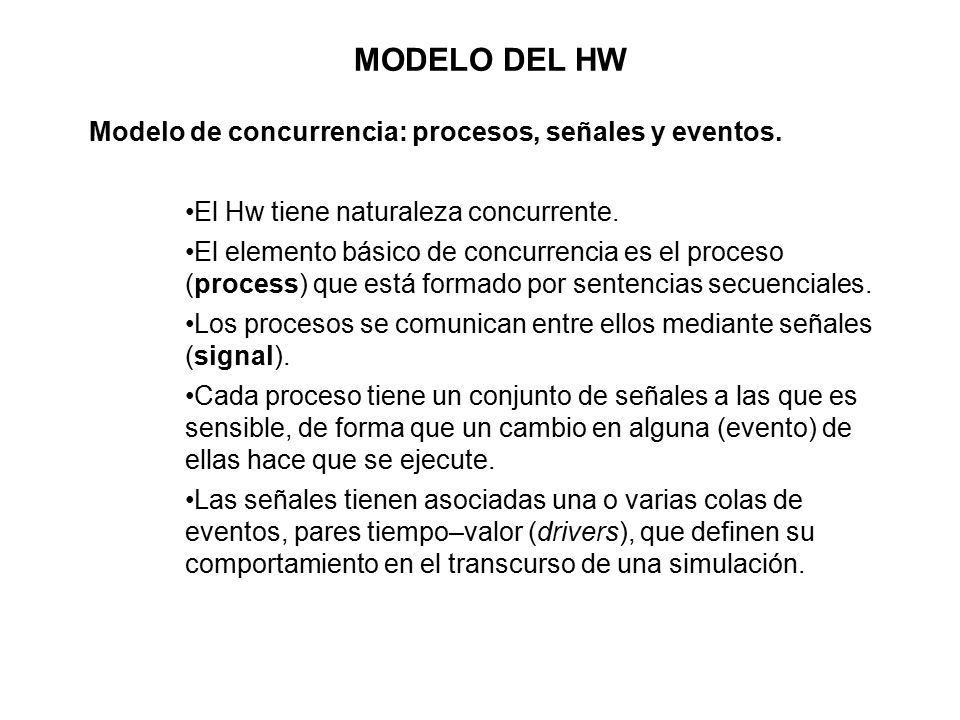

26 MODELO DEL HW Modelo de concurrencia: procesos, señales y eventos. El Hw tiene naturaleza concurrente. El elemento básico de concurrencia es el proceso (process) que está formado por sentencias secuenciales. Los procesos se comunican entre ellos mediante señales (signal). Cada proceso tiene un conjunto de señales a las que es sensible, de forma que un cambio en alguna (evento) de ellas hace que se ejecute. Las señales tienen asociadas una o varias colas de eventos, pares tiempo–valor (drivers), que definen su comportamiento en el transcurso de una simulación.

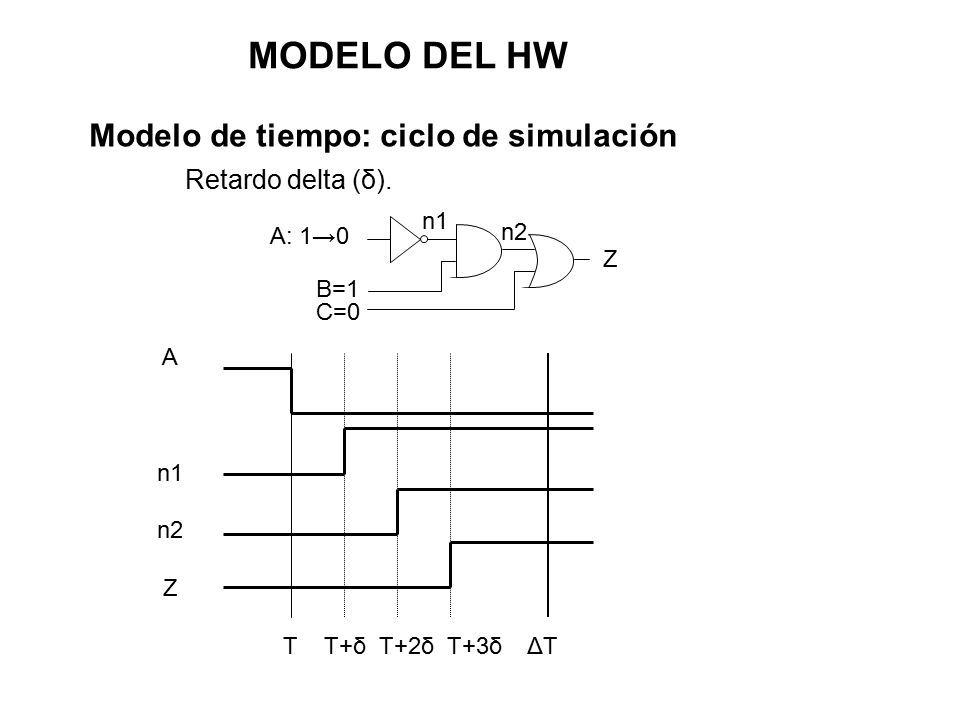

27 MODELO DEL HW Modelo de tiempo: ciclo de simulación Retardo delta (δ). A: 1→0 B=1 C=0 Z n1 n2 T T+δ T+2δ T+3δ ΔT A n1 n2 Z

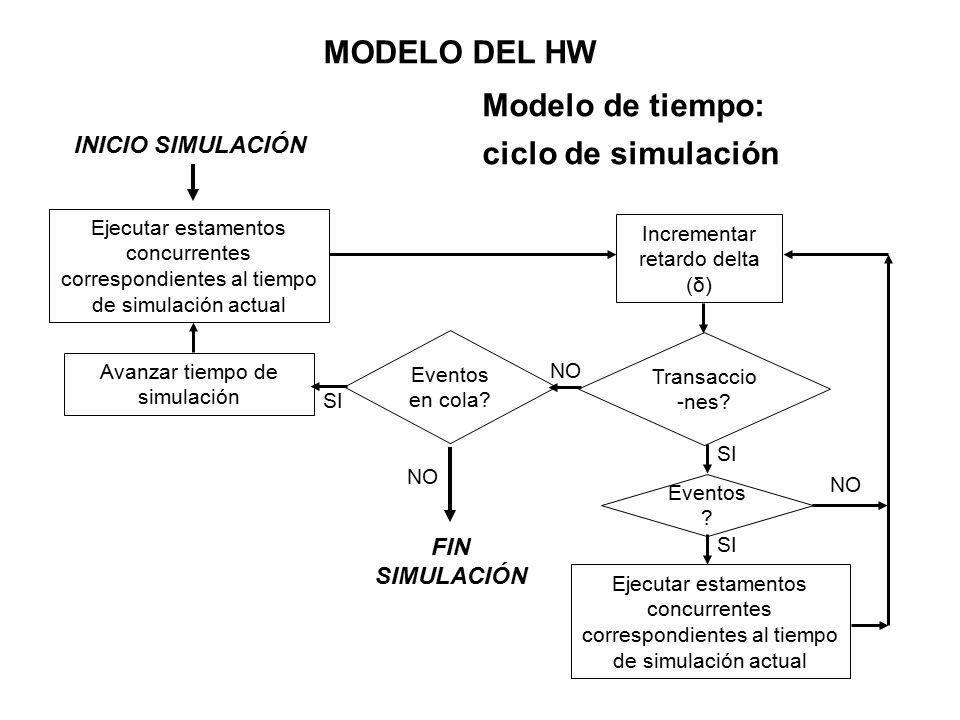

28 MODELO DEL HW Modelo de tiempo: ciclo de simulación INICIO SIMULACIÓN Ejecutar estamentos concurrentes correspondientes al tiempo de simulación actual Incrementar retardo delta (δ) Transaccio -nes? Eventos ? Ejecutar estamentos concurrentes correspondientes al tiempo de simulación actual Avanzar tiempo de simulación Eventos en cola? FIN SIMULACIÓN SI NO

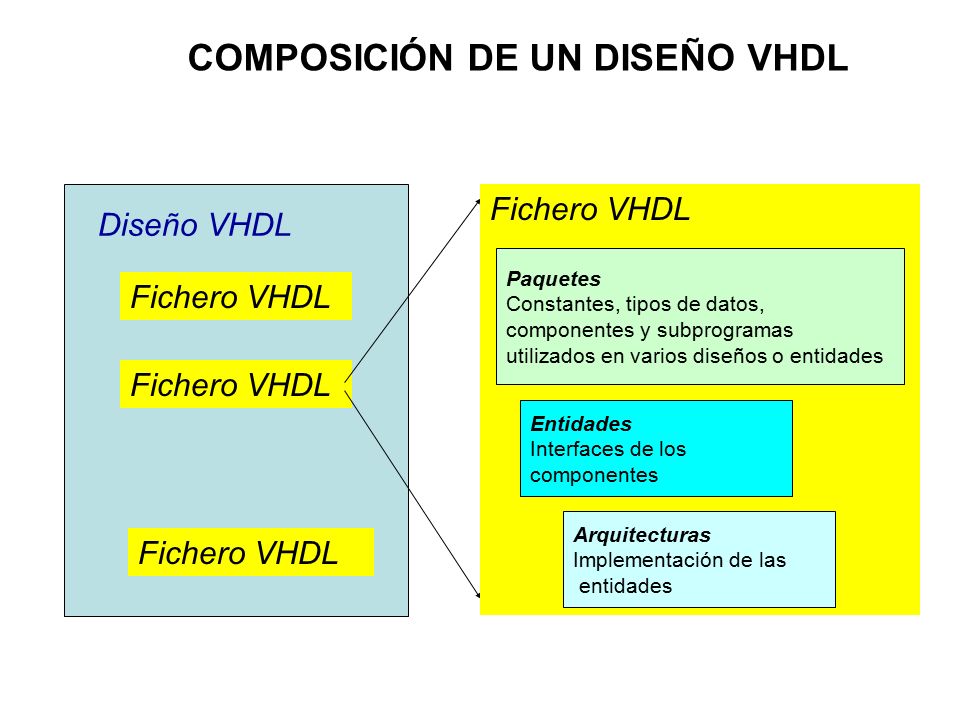

29 Fichero VHDL Diseño VHDL Fichero VHDL Paquetes Constantes, tipos de datos, componentes y subprogramas utilizados en varios diseños o entidades Entidades Interfaces de los componentes Arquitecturas Implementación de las entidades COMPOSICIÓN DE UN DISEÑO VHDL

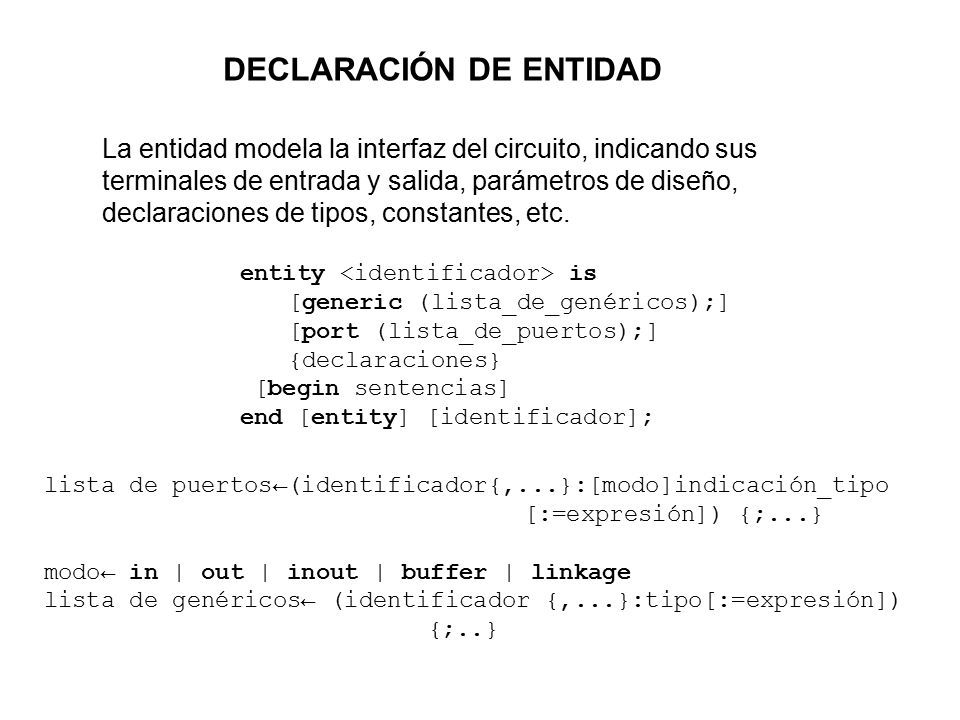

30 DECLARACIÓN DE ENTIDAD La entidad modela la interfaz del circuito, indicando sus terminales de entrada y salida, parámetros de diseño, declaraciones de tipos, constantes, etc. entity is [generic (lista_de_genéricos);] [port (lista_de_puertos);] {declaraciones} [begin sentencias] end [entity] [identificador]; lista de puertos←(identificador{,...}:[modo]indicación_tipo [:=expresión]) {;...} modo← in | out | inout | buffer | linkage lista de genéricos← (identificador {,...}:tipo[:=expresión]) {;..}

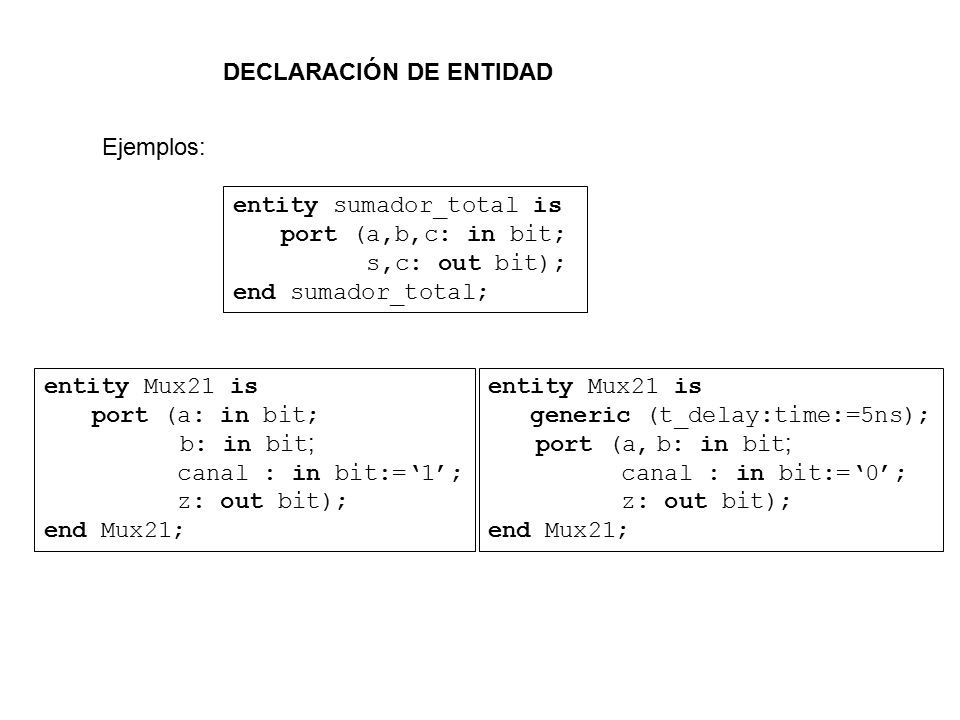

31 DECLARACIÓN DE ENTIDAD Ejemplos: entity sumador_total is port (a,b,c: in bit; s,c: out bit); end sumador_total; entity Mux21 is port (a: in bit; b: in bit ; canal : in bit:=‘1’; z: out bit); end Mux21; entity Mux21 is generic (t_delay:time:=5ns); port (a, b: in bit ; canal : in bit:=‘0’; z: out bit); end Mux21;

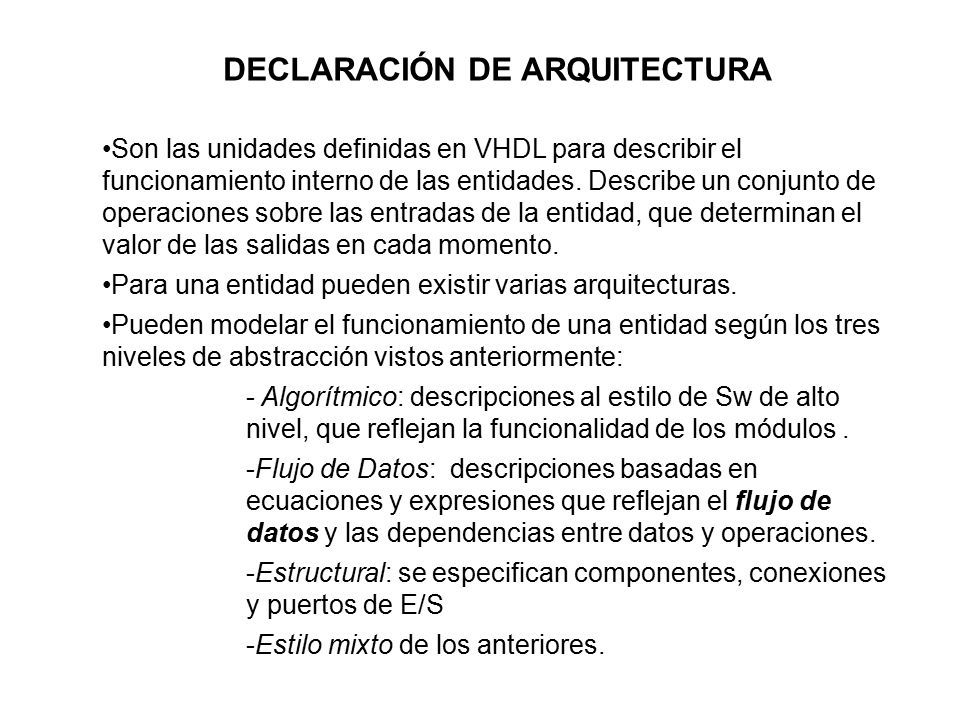

32 DECLARACIÓN DE ARQUITECTURA Son las unidades definidas en VHDL para describir el funcionamiento interno de las entidades. Describe un conjunto de operaciones sobre las entradas de la entidad, que determinan el valor de las salidas en cada momento. Para una entidad pueden existir varias arquitecturas. Pueden modelar el funcionamiento de una entidad según los tres niveles de abstracción vistos anteriormente: - Algorítmico: descripciones al estilo de Sw de alto nivel, que reflejan la funcionalidad de los módulos. -Flujo de Datos: descripciones basadas en ecuaciones y expresiones que reflejan el flujo de datos y las dependencias entre datos y operaciones. -Estructural: se especifican componentes, conexiones y puertos de E/S -Estilo mixto de los anteriores.

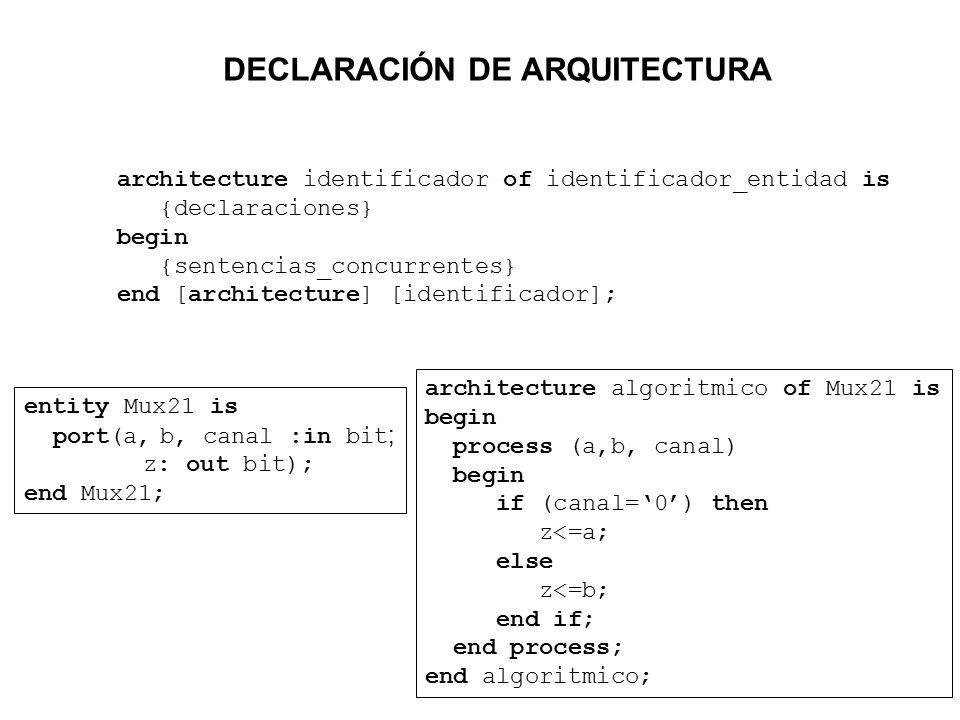

33 DECLARACIÓN DE ARQUITECTURA architecture identificador of identificador_entidad is {declaraciones} begin {sentencias_concurrentes} end [architecture] [identificador]; entity Mux21 is port(a, b, canal :in bit ; z: out bit); end Mux21; architecture algoritmico of Mux21 is begin process (a,b, canal) begin if (canal=‘0’) then z<=a; else z<=b; end if; end process; end algoritmico;

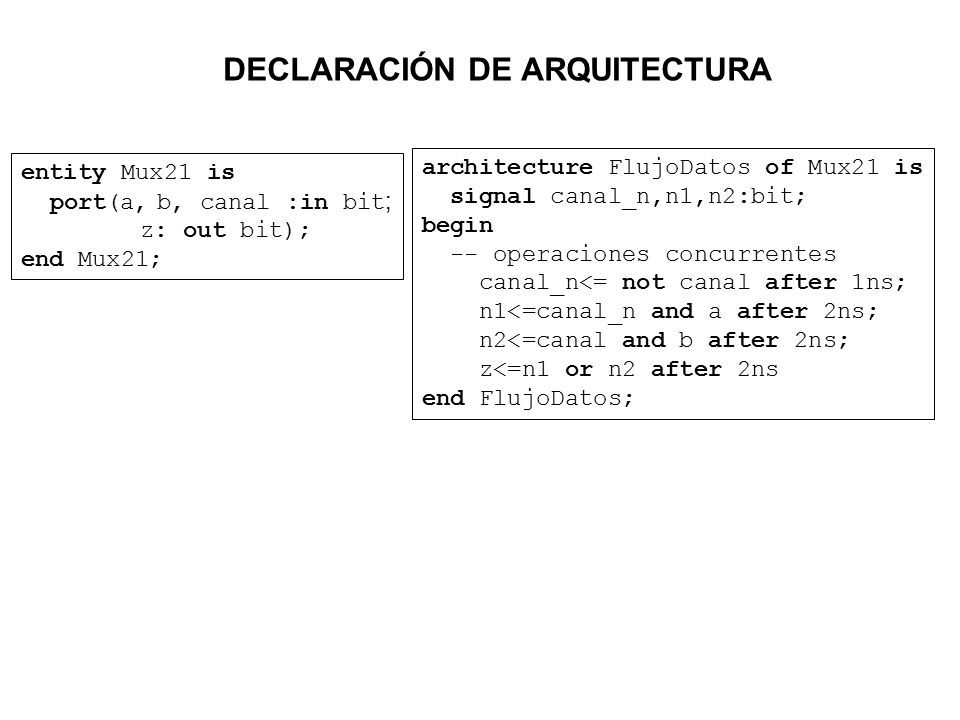

34 DECLARACIÓN DE ARQUITECTURA entity Mux21 is port(a, b, canal :in bit ; z: out bit); end Mux21; architecture FlujoDatos of Mux21 is signal canal_n,n1,n2:bit; begin -- operaciones concurrentes canal_n<= not canal after 1ns; n1<=canal_n and a after 2ns; n2<=canal and b after 2ns; z<=n1 or n2 after 2ns end FlujoDatos;

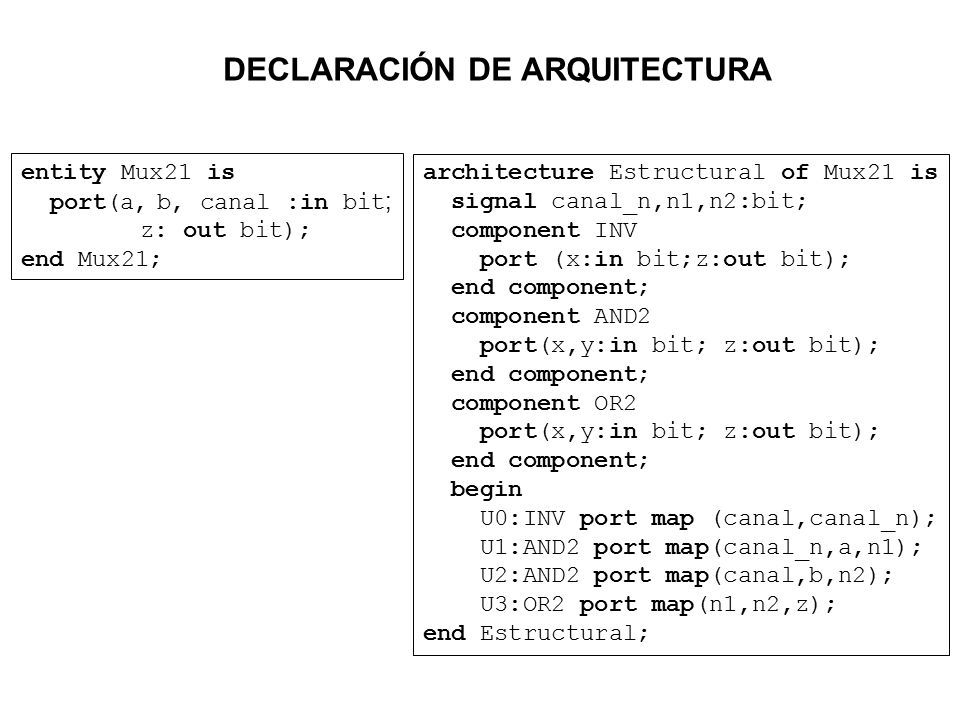

35 DECLARACIÓN DE ARQUITECTURA entity Mux21 is port(a, b, canal :in bit ; z: out bit); end Mux21; architecture Estructural of Mux21 is signal canal_n,n1,n2:bit; component INV port (x:in bit;z:out bit); end component; component AND2 port(x,y:in bit; z:out bit); end component; component OR2 port(x,y:in bit; z:out bit); end component; begin U0:INV port map (canal,canal_n); U1:AND2 port map(canal_n,a,n1); U2:AND2 port map(canal,b,n2); U3:OR2 port map(n1,n2,z); end Estructural;

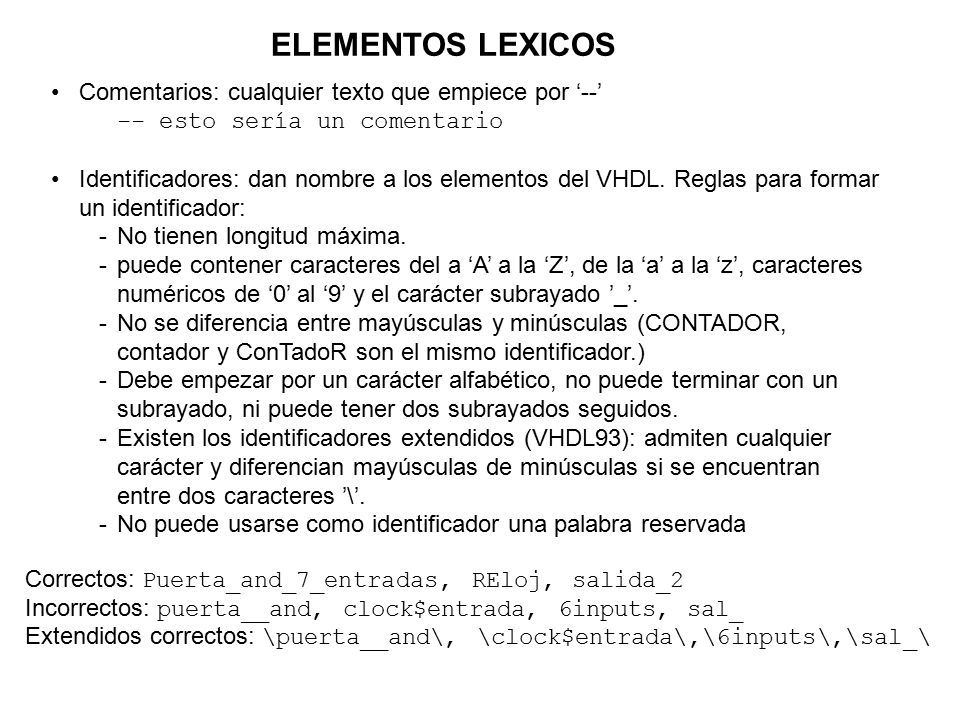

36 ELEMENTOS LEXICOS Comentarios: cualquier texto que empiece por ‘--’ -- esto sería un comentario Identificadores: dan nombre a los elementos del VHDL. Reglas para formar un identificador: -No tienen longitud máxima. -puede contener caracteres del a ‘A’ a la ‘Z’, de la ‘a’ a la ‘z’, caracteres numéricos de ‘0’ al ‘9’ y el carácter subrayado ’_’. -No se diferencia entre mayúsculas y minúsculas (CONTADOR, contador y ConTadoR son el mismo identificador.) -Debe empezar por un carácter alfabético, no puede terminar con un subrayado, ni puede tener dos subrayados seguidos. -Existen los identificadores extendidos (VHDL93): admiten cualquier carácter y diferencian mayúsculas de minúsculas si se encuentran entre dos caracteres ’\’. -No puede usarse como identificador una palabra reservada Correctos: Puerta_and_7_entradas, REloj, salida_2 Incorrectos: puerta__and, clock$entrada, 6inputs, sal_ Extendidos correctos: \puerta__and\, \clock$entrada\,\6inputs\,\sal_\

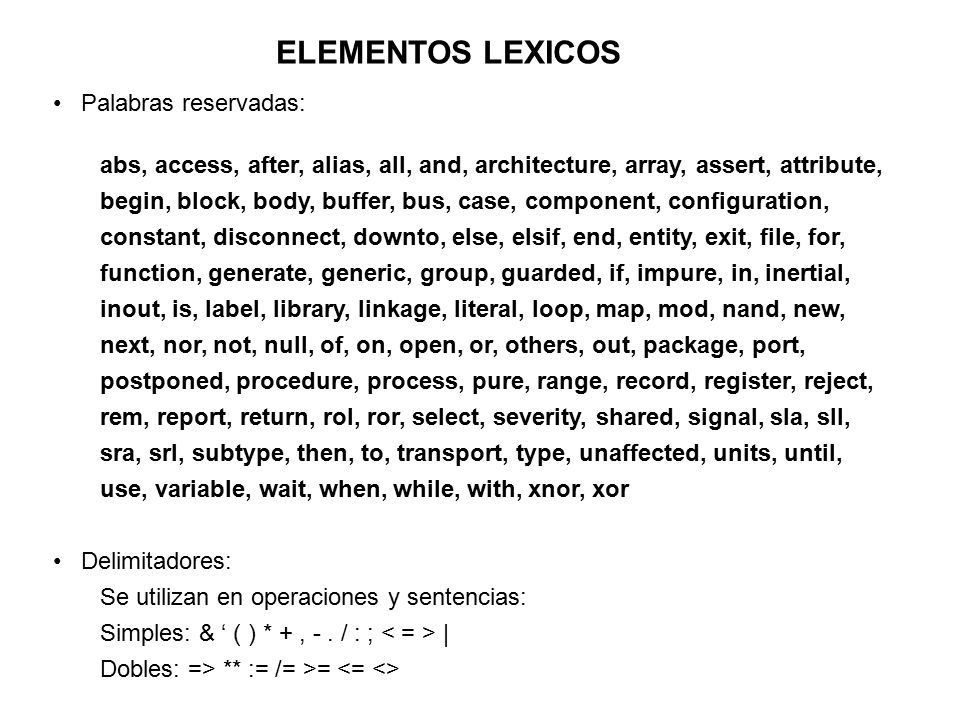

37 ELEMENTOS LEXICOS Palabras reservadas: abs, access, after, alias, all, and, architecture, array, assert, attribute, begin, block, body, buffer, bus, case, component, configuration, constant, disconnect, downto, else, elsif, end, entity, exit, file, for, function, generate, generic, group, guarded, if, impure, in, inertial, inout, is, label, library, linkage, literal, loop, map, mod, nand, new, next, nor, not, null, of, on, open, or, others, out, package, port, postponed, procedure, process, pure, range, record, register, reject, rem, report, return, rol, ror, select, severity, shared, signal, sla, sll, sra, srl, subtype, then, to, transport, type, unaffected, units, until, use, variable, wait, when, while, with, xnor, xor Delimitadores: Se utilizan en operaciones y sentencias: Simples: & ‘ ( ) * +, -. / : ; | Dobles: => ** := /= >=

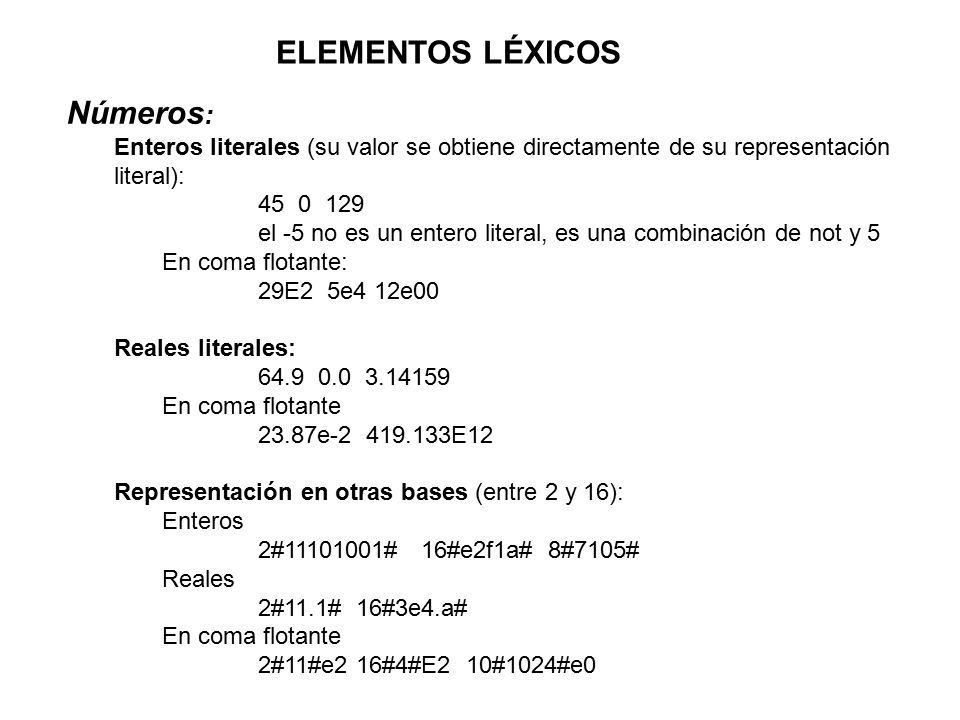

38 ELEMENTOS LÉXICOS Números : Enteros literales (su valor se obtiene directamente de su representación literal): 45 0 129 el -5 no es un entero literal, es una combinación de not y 5 En coma flotante: 29E2 5e4 12e00 Reales literales: 64.9 0.0 3.14159 En coma flotante 23.87e-2 419.133E12 Representación en otras bases (entre 2 y 16): Enteros 2#11101001# 16#e2f1a# 8#7105# Reales 2#11.1# 16#3e4.a# En coma flotante 2#11#e2 16#4#E2 10#1024#e0

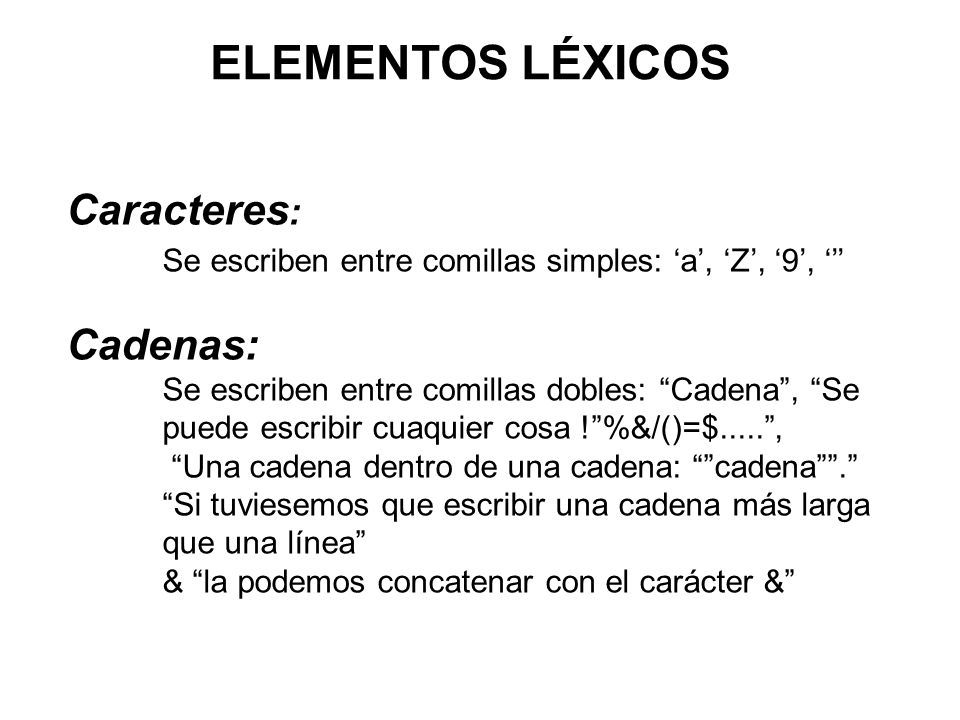

39 ELEMENTOS LÉXICOS Caracteres : Se escriben entre comillas simples: ‘a’, ‘Z’, ‘9’, ‘’’ Cadenas: Se escriben entre comillas dobles: “Cadena”, “Se puede escribir cuaquier cosa !”%&/()=$.....”, “Una cadena dentro de una cadena: “”cadena””.” “Si tuviesemos que escribir una cadena más larga que una línea” & “la podemos concatenar con el carácter &”

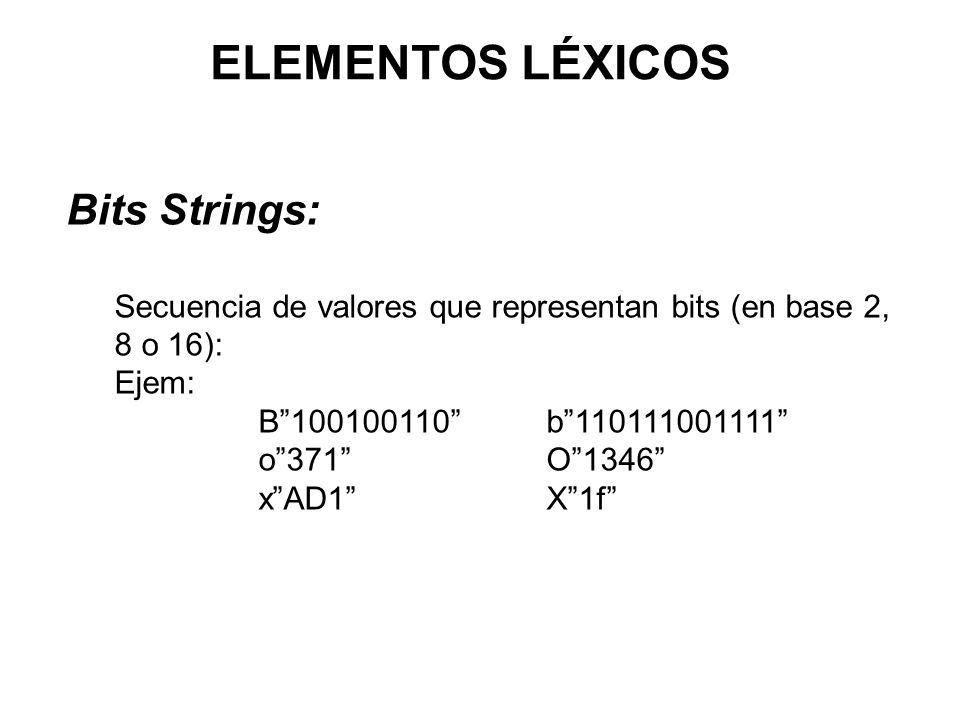

40 ELEMENTOS LÉXICOS Bits Strings: Secuencia de valores que representan bits (en base 2, 8 o 16): Ejem: B”100100110”b”110111001111” o”371”O”1346” x”AD1”X”1f”

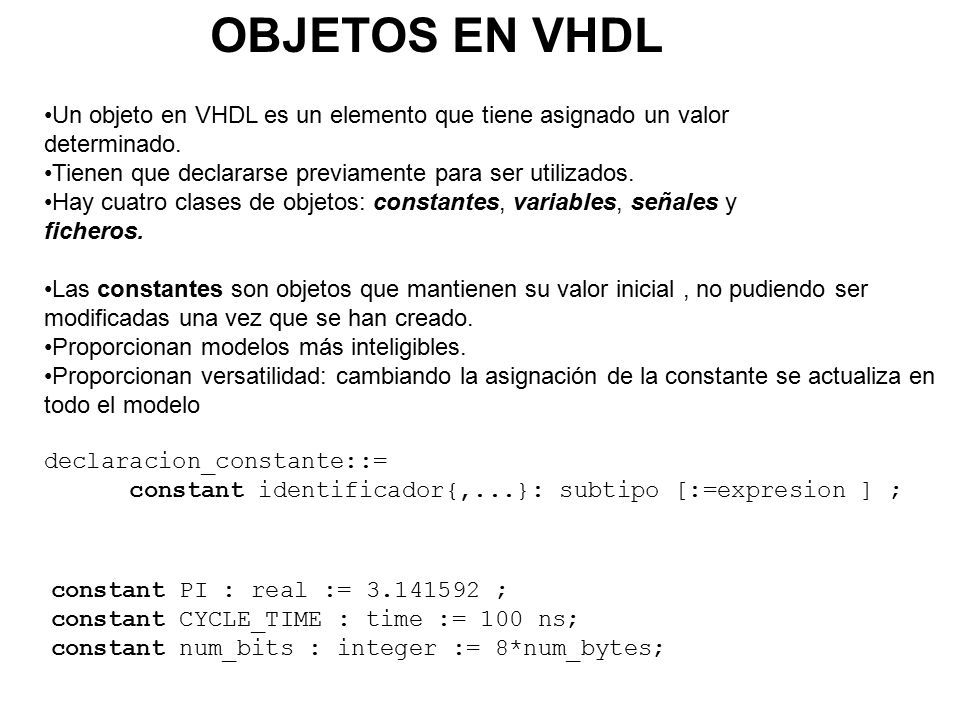

41 OBJETOS EN VHDL Un objeto en VHDL es un elemento que tiene asignado un valor determinado. Tienen que declararse previamente para ser utilizados. Hay cuatro clases de objetos: constantes, variables, señales y ficheros. Las constantes son objetos que mantienen su valor inicial, no pudiendo ser modificadas una vez que se han creado. Proporcionan modelos más inteligibles. Proporcionan versatilidad: cambiando la asignación de la constante se actualiza en todo el modelo declaracion_constante::= constant identificador{,...}: subtipo [:=expresion ] ; constant PI : real := 3.141592 ; constant CYCLE_TIME : time := 100 ns; constant num_bits : integer := 8*num_bytes;

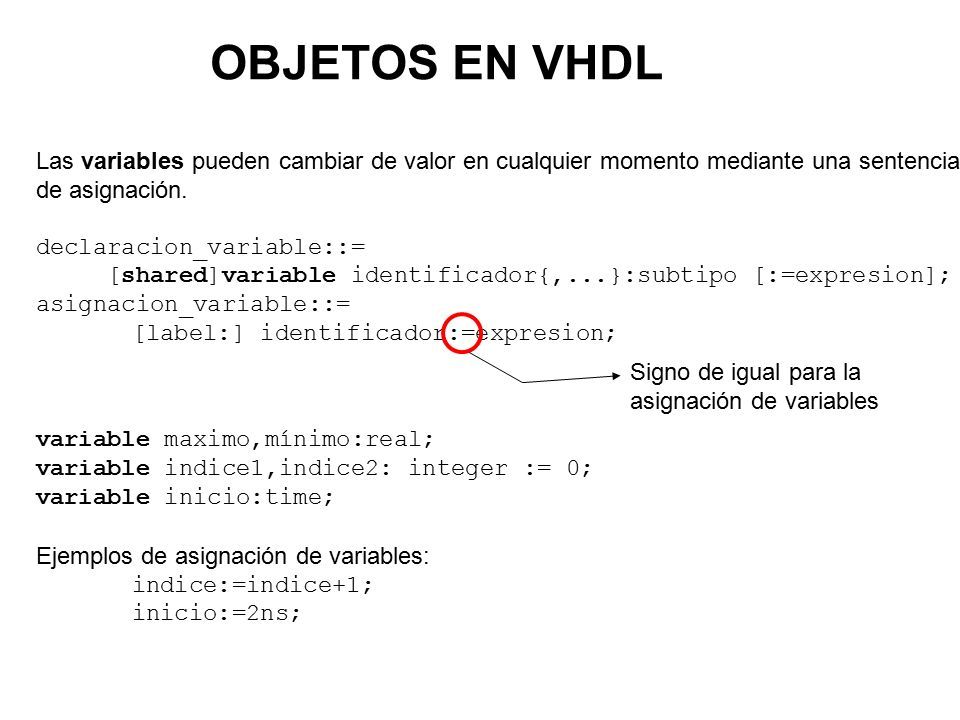

42 OBJETOS EN VHDL Las variables pueden cambiar de valor en cualquier momento mediante una sentencia de asignación. declaracion_variable::= [shared]variable identificador{,...}:subtipo [:=expresion]; asignacion_variable::= [label:] identificador:=expresion; variable maximo,mínimo:real; variable indice1,indice2: integer := 0; variable inicio:time; Ejemplos de asignación de variables: indice:=indice+1; inicio:=2ns; Signo de igual para la asignación de variables

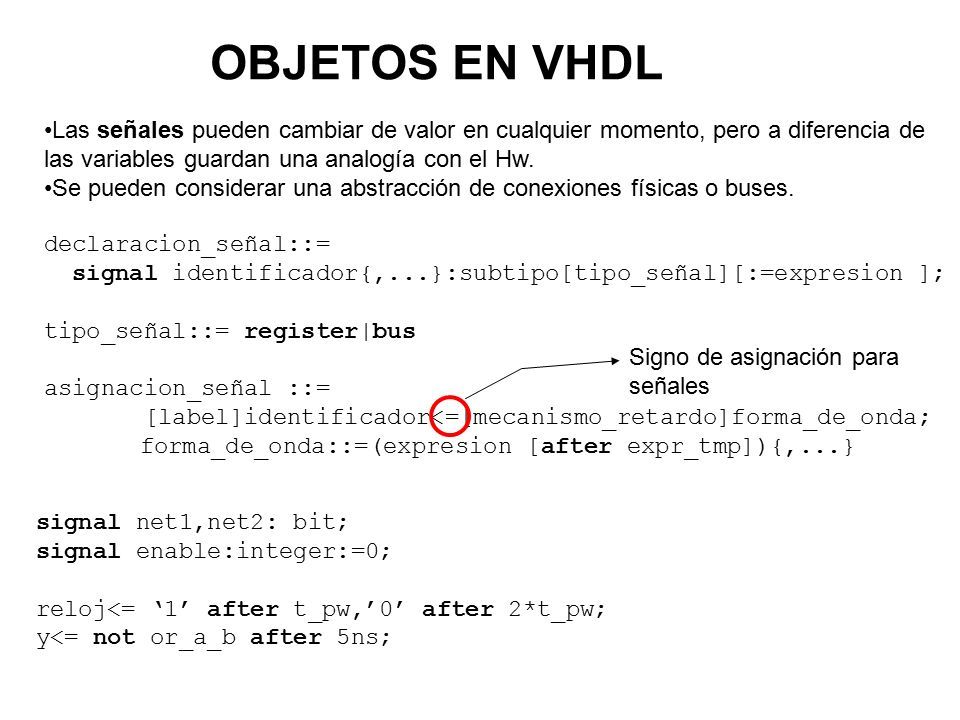

43 OBJETOS EN VHDL Las señales pueden cambiar de valor en cualquier momento, pero a diferencia de las variables guardan una analogía con el Hw. Se pueden considerar una abstracción de conexiones físicas o buses. declaracion_señal::= signal identificador{,...}:subtipo[tipo_señal][:=expresion ]; tipo_señal::= register|bus asignacion_señal ::= [label]identificador<=[mecanismo_retardo]forma_de_onda; forma_de_onda::=(expresion [after expr_tmp]){,...} signal net1,net2: bit; signal enable:integer:=0; reloj<= ‘1’ after t_pw,’0’ after 2*t_pw; y<= not or_a_b after 5ns; Signo de asignación para señales

44 OBJETOS EN VHDL Los ficheros pueden comunicar un diseño con un entrono externo. Un uso habitual es almacenar la información de los vectores de prueba en una simulación y/o almacenar los resultados de la misma. En el paquete textio y en la biblioteca standard se definen tipos de datos, operaciones, tipos de acceso etc. para trabajar con ficheros de texto. declaracion_fichero::= file identificador{,...}:tipo[[open tipo_acceso] is “nombre”]; file vectores_in:bit open read_mode is “datos.in”; file salida:integer open write_mode is “resultados.txt”;

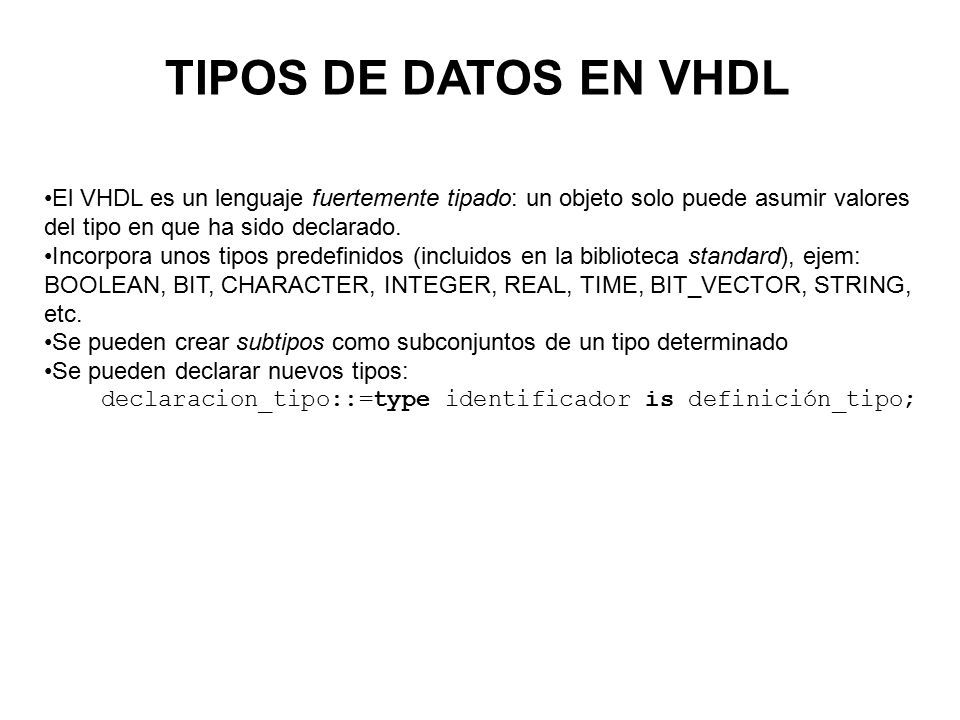

45 TIPOS DE DATOS EN VHDL El VHDL es un lenguaje fuertemente tipado: un objeto solo puede asumir valores del tipo en que ha sido declarado. Incorpora unos tipos predefinidos (incluidos en la biblioteca standard), ejem: BOOLEAN, BIT, CHARACTER, INTEGER, REAL, TIME, BIT_VECTOR, STRING, etc. Se pueden crear subtipos como subconjuntos de un tipo determinado Se pueden declarar nuevos tipos: declaracion_tipo::=type identificador is definición_tipo;

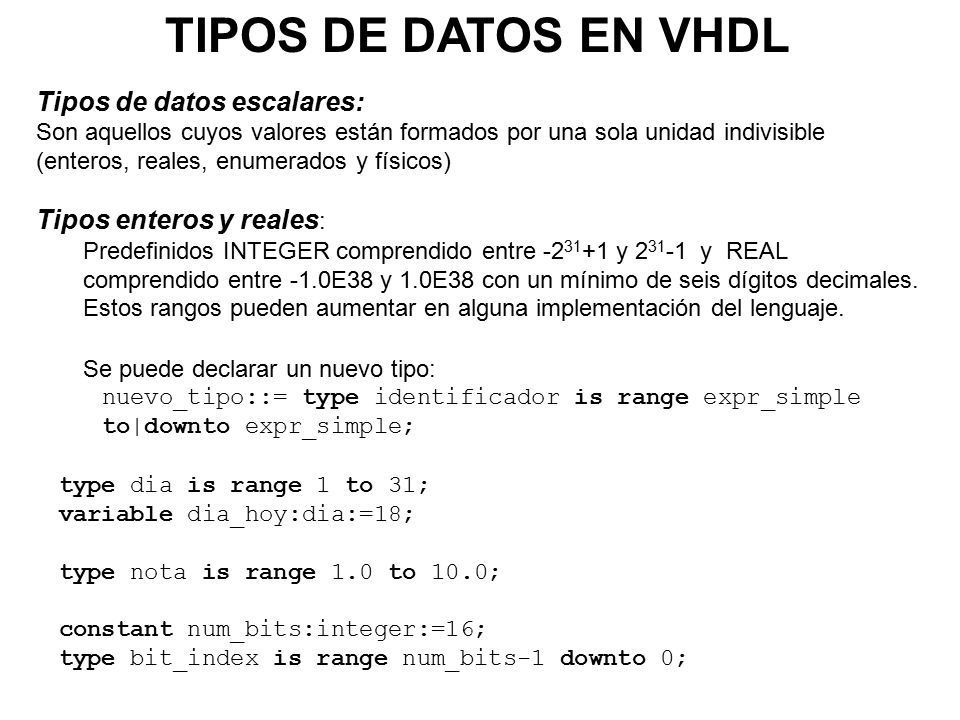

46 TIPOS DE DATOS EN VHDL Tipos de datos escalares: Son aquellos cuyos valores están formados por una sola unidad indivisible (enteros, reales, enumerados y físicos) Tipos enteros y reales : Predefinidos INTEGER comprendido entre -2 31 +1 y 2 31 -1 y REAL comprendido entre -1.0E38 y 1.0E38 con un mínimo de seis dígitos decimales. Estos rangos pueden aumentar en alguna implementación del lenguaje. Se puede declarar un nuevo tipo: nuevo_tipo::= type identificador is range expr_simple to|downto expr_simple; type dia is range 1 to 31; variable dia_hoy:dia:=18; type nota is range 1.0 to 10.0; constant num_bits:integer:=16; type bit_index is range num_bits-1 downto 0;

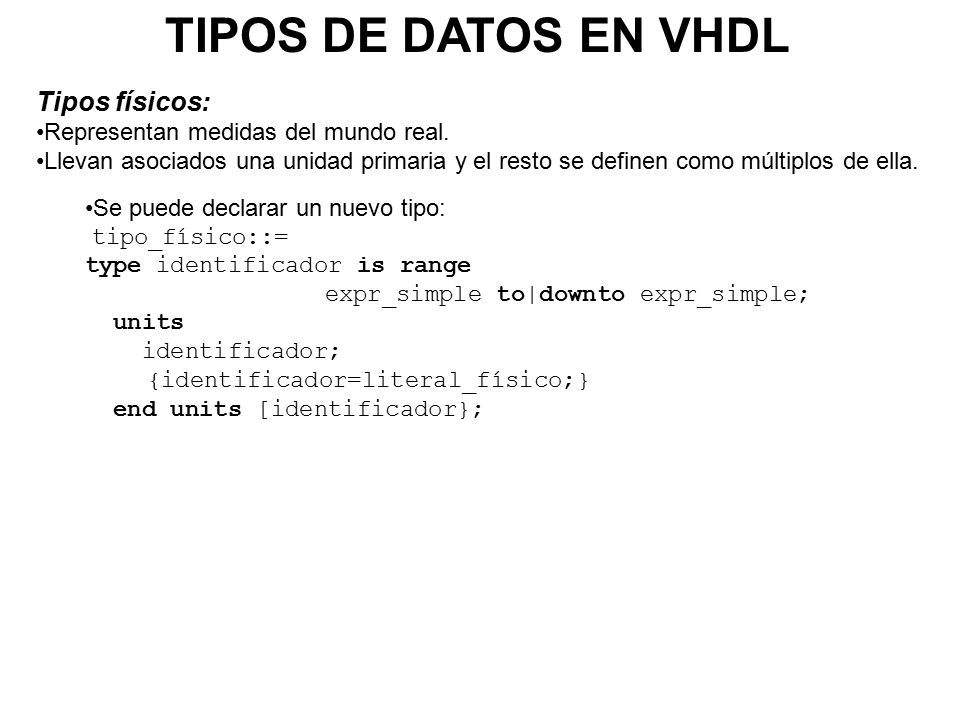

47 TIPOS DE DATOS EN VHDL Tipos físicos: Representan medidas del mundo real. Llevan asociados una unidad primaria y el resto se definen como múltiplos de ella. Se puede declarar un nuevo tipo: tipo_físico::= type identificador is range expr_simple to|downto expr_simple; units identificador; {identificador=literal_físico;} end units [identificador};

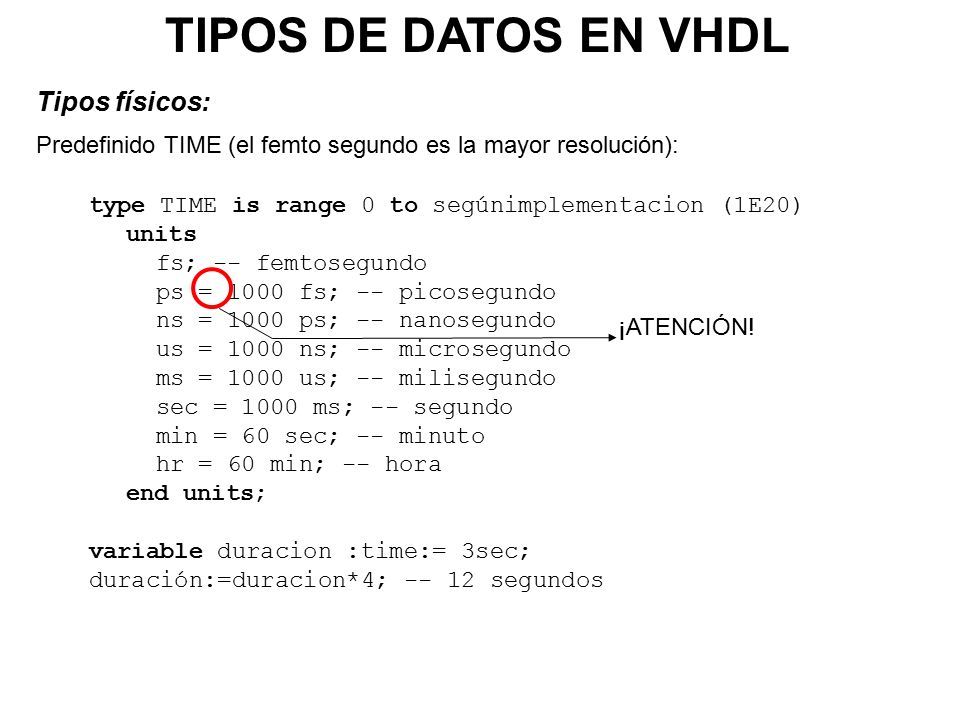

48 type TIME is range 0 to segúnimplementacion (1E20) units fs; -- femtosegundo ps = 1000 fs; -- picosegundo ns = 1000 ps; -- nanosegundo us = 1000 ns; -- microsegundo ms = 1000 us; -- milisegundo sec = 1000 ms; -- segundo min = 60 sec; -- minuto hr = 60 min; -- hora end units; variable duracion :time:= 3sec; duración:=duracion*4; -- 12 segundos TIPOS DE DATOS EN VHDL Tipos físicos: Predefinido TIME (el femto segundo es la mayor resolución): ¡ATENCIÓN!

49 TIPOS DE DATOS EN VHDL Tipos físicos: Ejemplo: type resistencia is range 0 to 1e9 units ohmio; Kohmio =1000 ; Mohmio =1000 Kohmio ; end units resistencia;

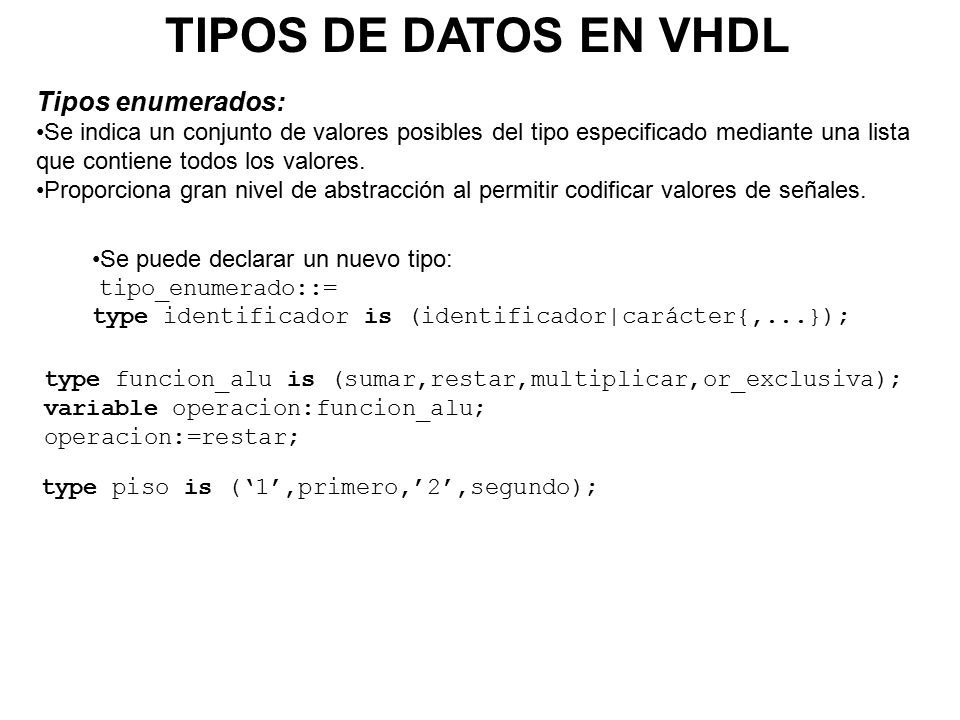

50 TIPOS DE DATOS EN VHDL Tipos enumerados: Se indica un conjunto de valores posibles del tipo especificado mediante una lista que contiene todos los valores. Proporciona gran nivel de abstracción al permitir codificar valores de señales. Se puede declarar un nuevo tipo: tipo_enumerado::= type identificador is (identificador|carácter{,...}); type funcion_alu is (sumar,restar,multiplicar,or_exclusiva); variable operacion:funcion_alu; operacion:=restar; type piso is (‘1’,primero,’2’,segundo);

51 TIPOS DE DATOS EN VHDL Tipos enumerados: Predefinidos: type boolean is (false,true); type bit is (‘0’,’1’); type severity_level is (note,warning,error,failure); type file_open_kind is (bibliografía...); type file_open_status is (bibliografía...); type character is (... '@','A','B','C‘,'D','E‘, 'F',...'j','k', 'l', 'm', 'n', 'o',...);

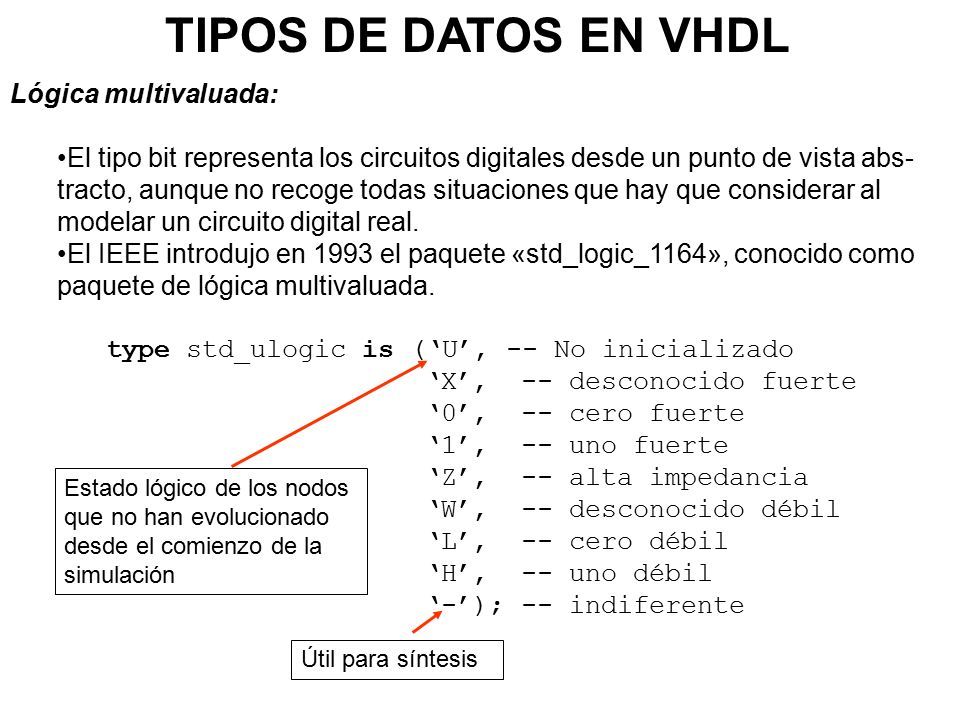

52 Lógica multivaluada: El tipo bit representa los circuitos digitales desde un punto de vista abs- tracto, aunque no recoge todas situaciones que hay que considerar al modelar un circuito digital real. El IEEE introdujo en 1993 el paquete «std_logic_1164», conocido como paquete de lógica multivaluada. type std_ulogic is (‘U’, -- No inicializado ‘X’, -- desconocido fuerte ‘0’, -- cero fuerte ‘1’, -- uno fuerte ‘Z’, -- alta impedancia ‘W’, -- desconocido débil ‘L’, -- cero débil ‘H’, -- uno débil ‘-’); -- indiferente TIPOS DE DATOS EN VHDL Estado lógico de los nodos que no han evolucionado desde el comienzo de la simulación Útil para síntesis

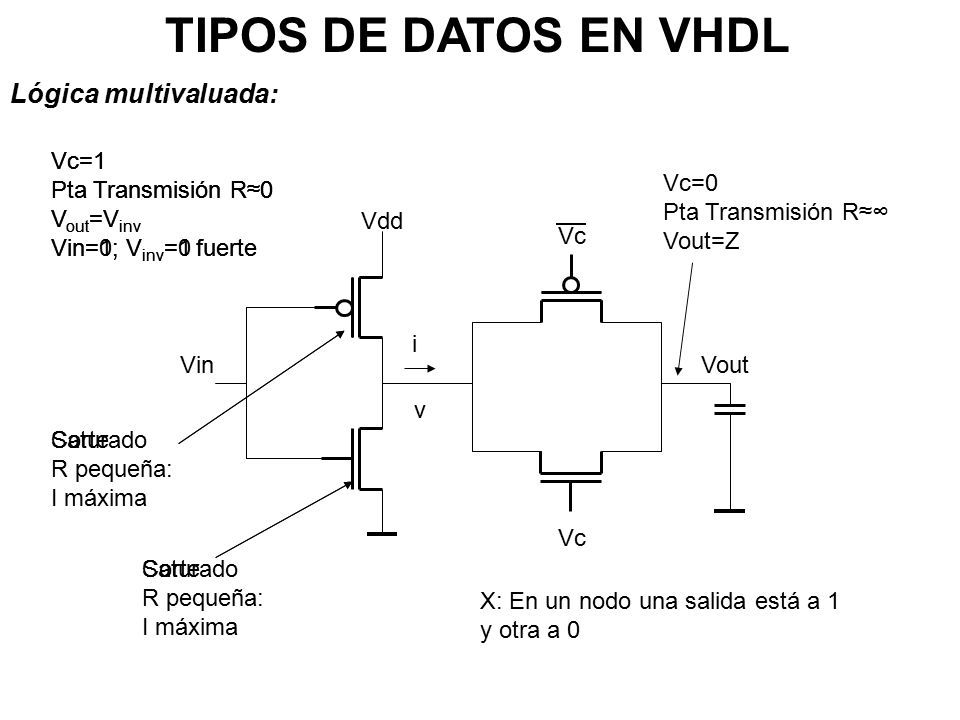

53 TIPOS DE DATOS EN VHDL Lógica multivaluada: Vin Vdd Vc Vout Vc i v Vc=1 Pta Transmisión R≈0 V out =V inv Vin=0; V inv =1 fuerte Saturado R pequeña: I máxima Corte Vc=1 Pta Transmisión R≈0 V out =V inv Vin=1; V inv =0 fuerte Corte Saturado R pequeña: I máxima Vc=0 Pta Transmisión R≈∞ Vout=Z X: En un nodo una salida está a 1 y otra a 0

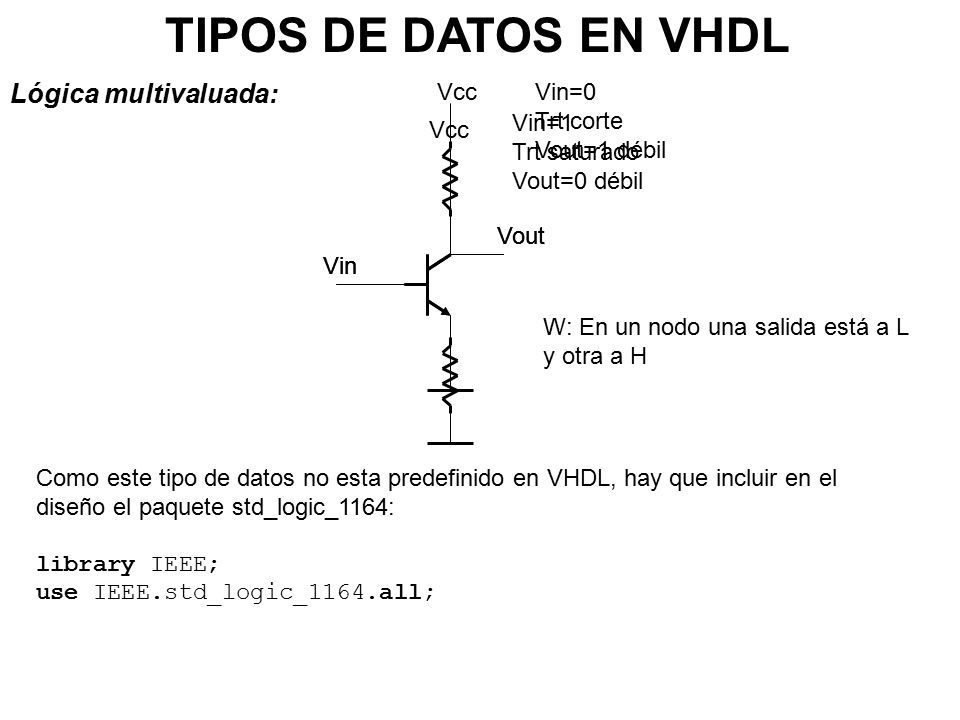

54 TIPOS DE DATOS EN VHDL Lógica multivaluada: Vin Vout VccVin=0 Trt corte Vout=1 débil Vin Vout Vcc Vin=1 Trt saturado Vout=0 débil W: En un nodo una salida está a L y otra a H Como este tipo de datos no esta predefinido en VHDL, hay que incluir en el diseño el paquete std_logic_1164: library IEEE; use IEEE.std_logic_1164.all;

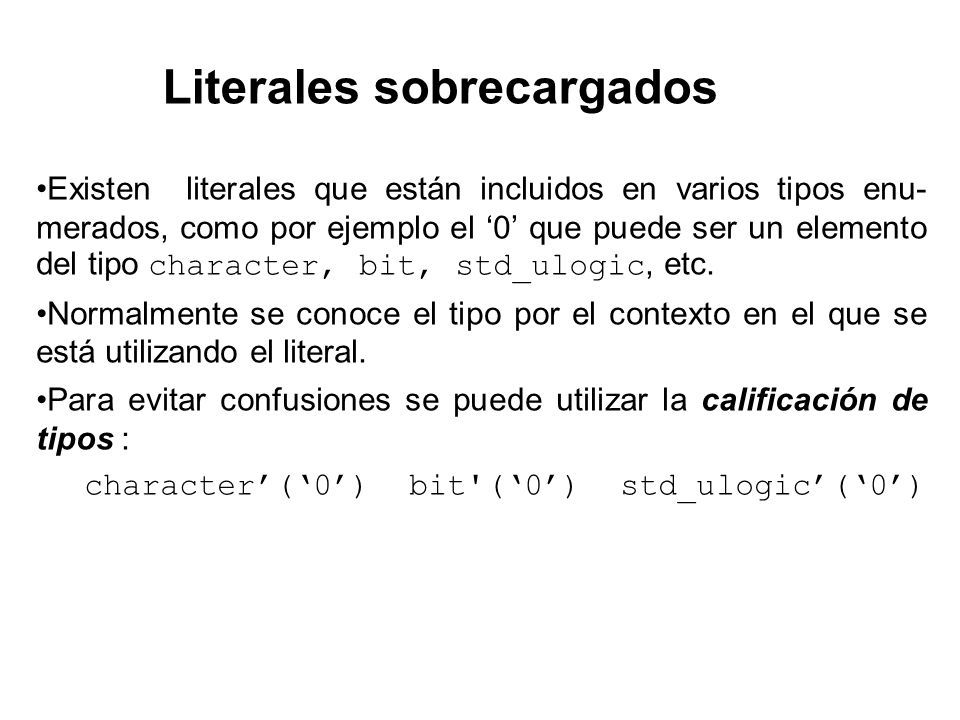

55 Literales sobrecargados Existen literales que están incluidos en varios tipos enu- merados, como por ejemplo el ‘0’ que puede ser un elemento del tipo character, bit, std_ulogic, etc. Normalmente se conoce el tipo por el contexto en el que se está utilizando el literal. Para evitar confusiones se puede utilizar la calificación de tipos : character’(‘0’) bit'(‘0’) std_ulogic’(‘0’)

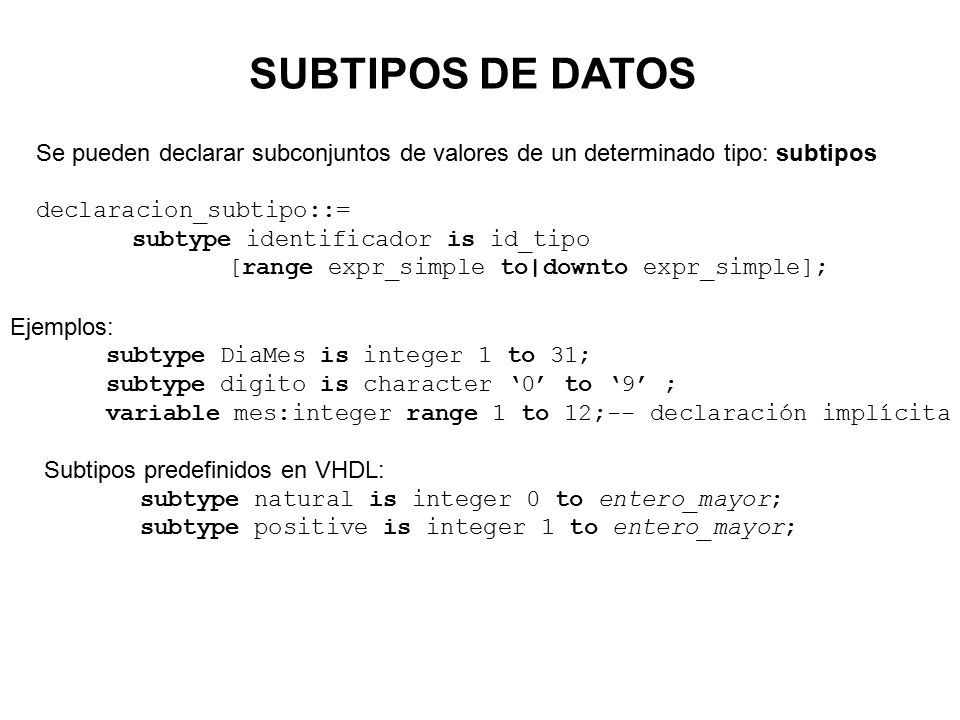

56 SUBTIPOS DE DATOS Se pueden declarar subconjuntos de valores de un determinado tipo: subtipos declaracion_subtipo::= subtype identificador is id_tipo [range expr_simple to|downto expr_simple]; Ejemplos: subtype DiaMes is integer 1 to 31; subtype digito is character ‘0’ to ‘9’ ; variable mes:integer range 1 to 12;-- declaración implícita Subtipos predefinidos en VHDL: subtype natural is integer 0 to entero_mayor; subtype positive is integer 1 to entero_mayor;

57 SUBTIPOS DE DATOS Ejemplo: type entero_corto is range -128 to 127; variable parametro:integer; variable ajuste:entero_corto;... parametro:=parametro+ajuste;-- error Ejemplo: subtype entero_corto is integer range -128 to 127; variable parametro:integer; variable ajuste:entero_corto;... parametro:=parametro+ajuste;-- correcto... ajuste:=ajuste+parametro;-- ¡cuidado!

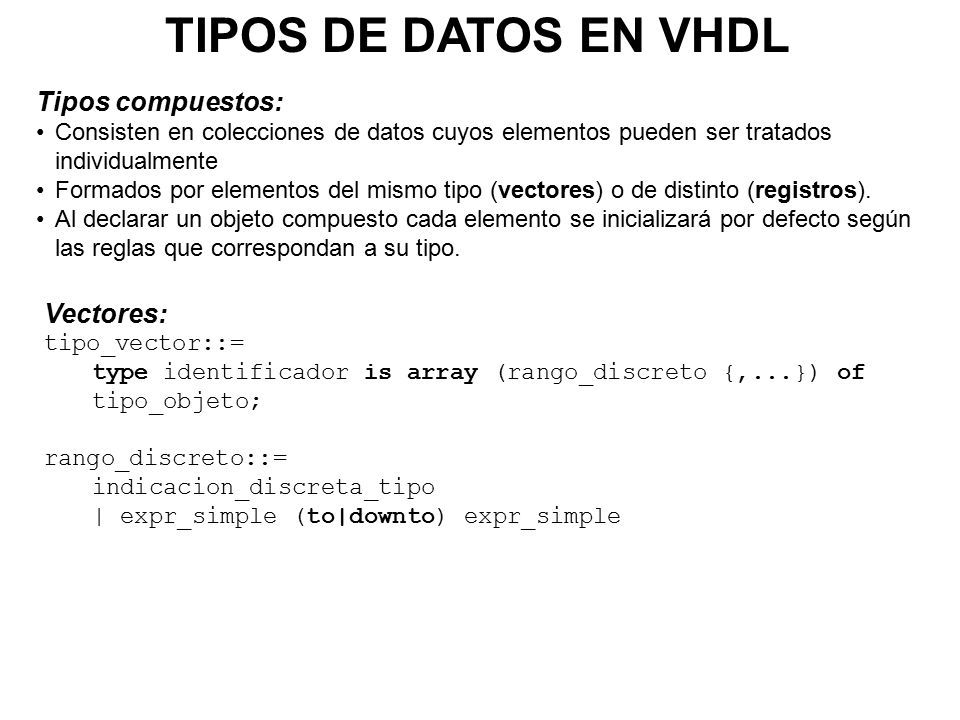

58 TIPOS DE DATOS EN VHDL Tipos compuestos: Consisten en colecciones de datos cuyos elementos pueden ser tratados individualmente Formados por elementos del mismo tipo (vectores) o de distinto (registros). Al declarar un objeto compuesto cada elemento se inicializará por defecto según las reglas que correspondan a su tipo. Vectores: tipo_vector::= type identificador is array (rango_discreto {,...}) of tipo_objeto; rango_discreto::= indicacion_discreta_tipo | expr_simple (to|downto) expr_simple

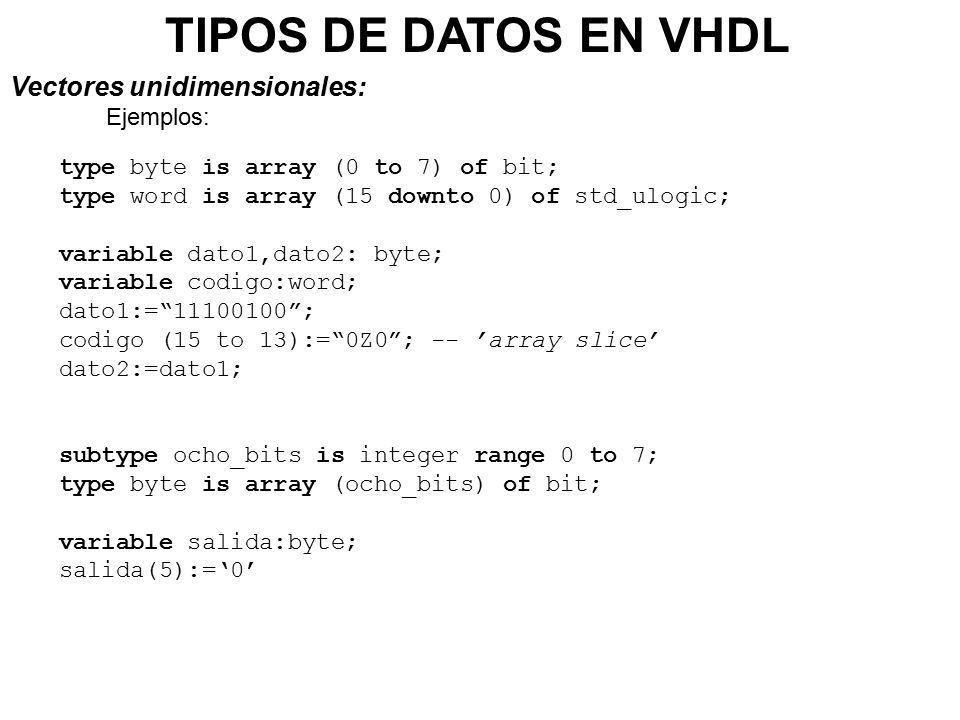

59 TIPOS DE DATOS EN VHDL Vectores unidimensionales: Ejemplos: type byte is array (0 to 7) of bit; type word is array (15 downto 0) of std_ulogic; variable dato1,dato2: byte; variable codigo:word; dato1:=“11100100”; codigo (15 to 13):=“0Z0”; -- ’array slice’ dato2:=dato1; subtype ocho_bits is integer range 0 to 7; type byte is array (ocho_bits) of bit; variable salida:byte; salida(5):=‘0’

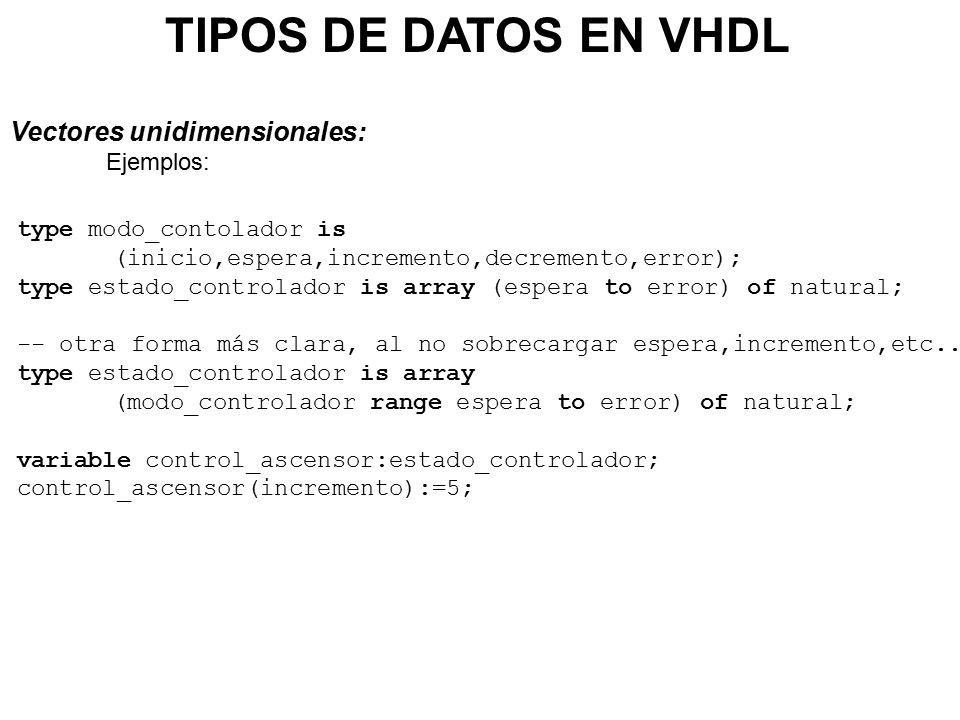

60 TIPOS DE DATOS EN VHDL Vectores unidimensionales: Ejemplos: type modo_contolador is (inicio,espera,incremento,decremento,error); type estado_controlador is array (espera to error) of natural; -- otra forma más clara, al no sobrecargar espera,incremento,etc.. type estado_controlador is array (modo_controlador range espera to error) of natural; variable control_ascensor:estado_controlador; control_ascensor(incremento):=5;

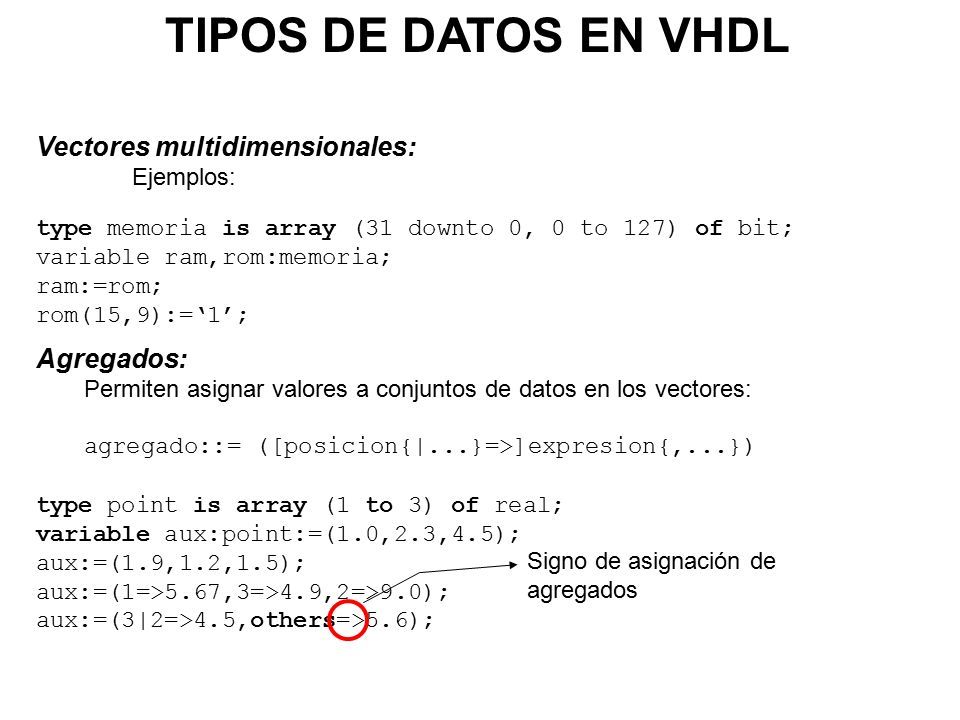

61 TIPOS DE DATOS EN VHDL Vectores multidimensionales: Ejemplos: type memoria is array (31 downto 0, 0 to 127) of bit; variable ram,rom:memoria; ram:=rom; rom(15,9):=‘1’; Agregados: Permiten asignar valores a conjuntos de datos en los vectores: agregado::= ([posicion{|...}=>]expresion{,...}) type point is array (1 to 3) of real; variable aux:point:=(1.0,2.3,4.5); aux:=(1.9,1.2,1.5); aux:=(1=>5.67,3=>4.9,2=>9.0); aux:=(3|2=>4.5,others=>5.6); Signo de asignación de agregados

62 TIPOS DE DATOS EN VHDL Vectores no restringidos: Son vectores en los que se especifica el rango cuando se declara un objeto (en una declaración implícita o con subtype ). type identificador is array (tipo_indice range<>) of tipo_objeto; type coleccion is array (natural range<>) of integer; variable datos:coleccion(63 downto 0); subtype registro is coleccion(0 to 255); variable buffer_entrada,buffer_salida:registro;

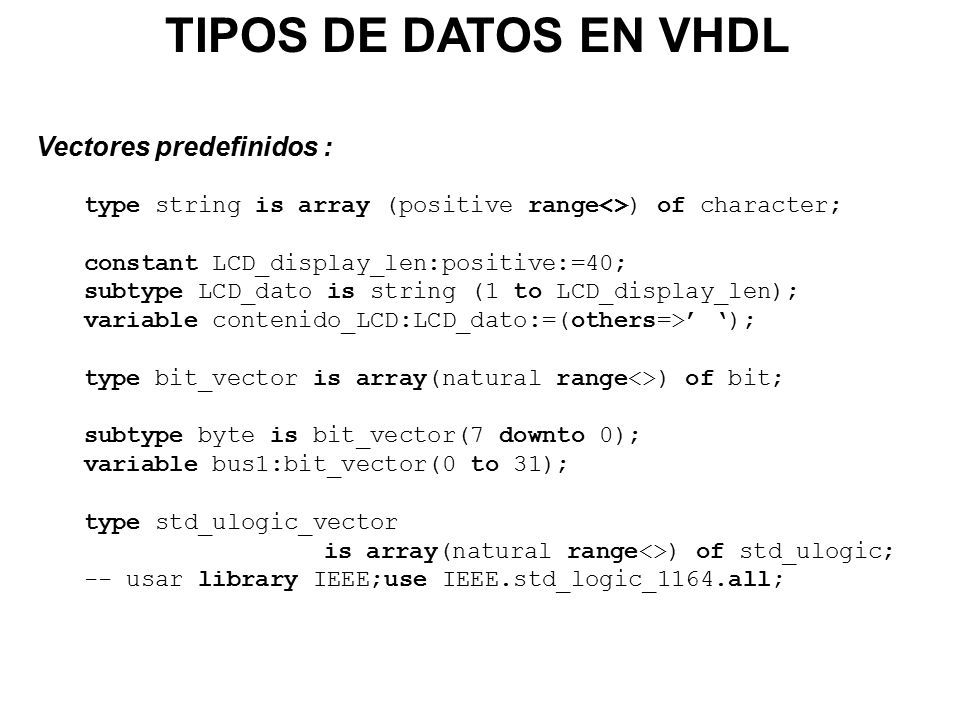

63 TIPOS DE DATOS EN VHDL Vectores predefinidos : type string is array (positive range<>) of character; constant LCD_display_len:positive:=40; subtype LCD_dato is string (1 to LCD_display_len); variable contenido_LCD:LCD_dato:=(others=>’ ‘); type bit_vector is array(natural range<>) of bit; subtype byte is bit_vector(7 downto 0); variable bus1:bit_vector(0 to 31); type std_ulogic_vector is array(natural range<>) of std_ulogic; -- usar library IEEE;use IEEE.std_logic_1164.all;

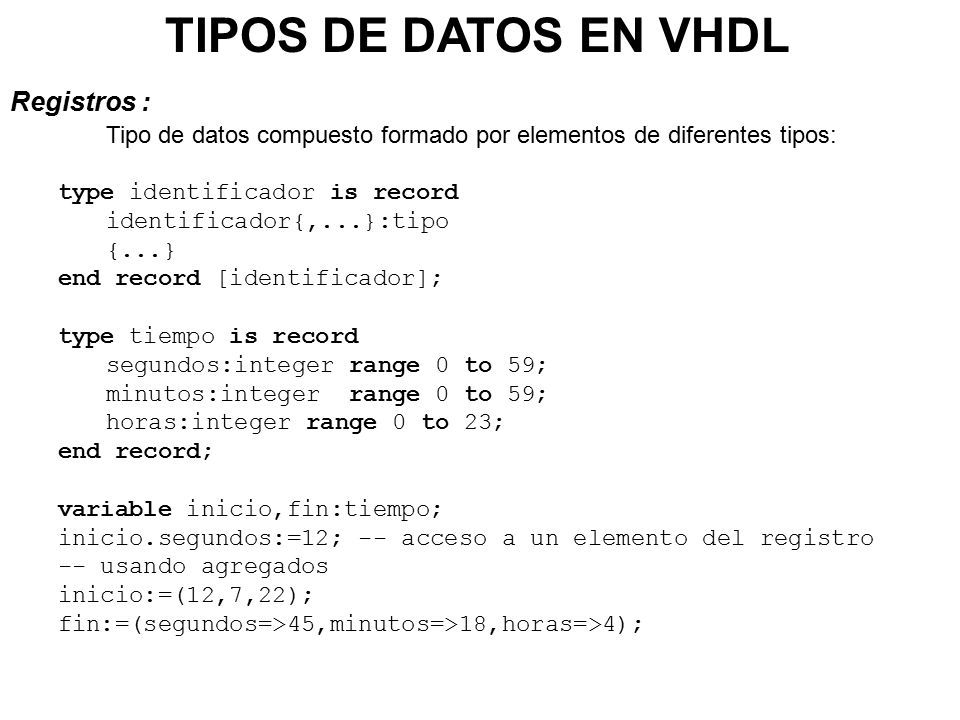

64 TIPOS DE DATOS EN VHDL Registros : Tipo de datos compuesto formado por elementos de diferentes tipos: type identificador is record identificador{,...}:tipo {...} end record [identificador]; type tiempo is record segundos:integer range 0 to 59; minutos:integer range 0 to 59; horas:integer range 0 to 23; end record; variable inicio,fin:tiempo; inicio.segundos:=12; -- acceso a un elemento del registro -- usando agregados inicio:=(12,7,22); fin:=(segundos=>45,minutos=>18,horas=>4);

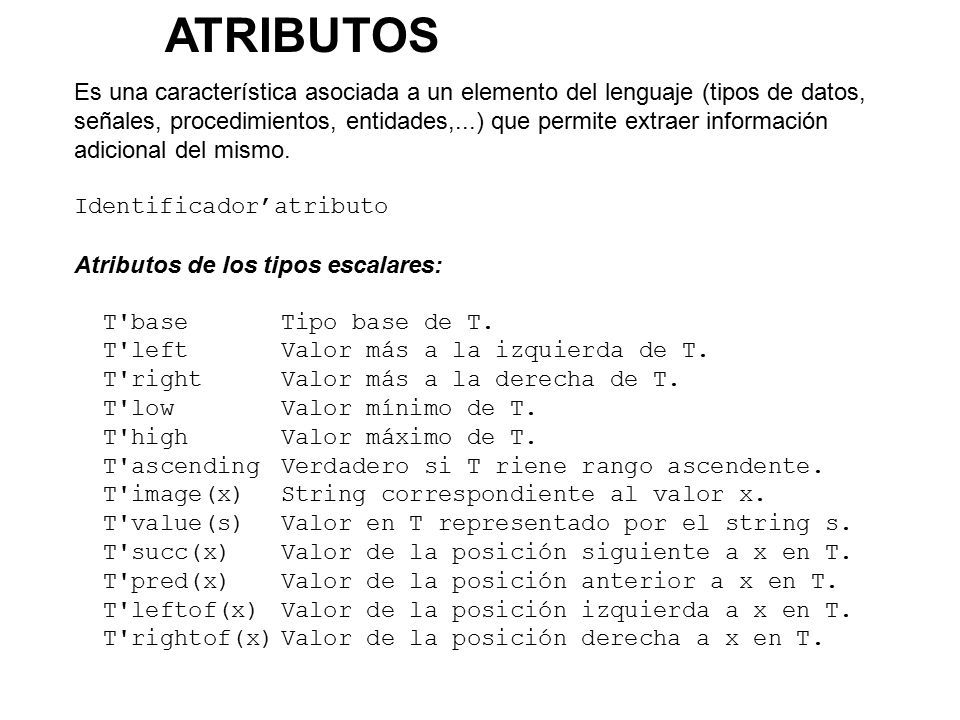

65 ATRIBUTOS Es una característica asociada a un elemento del lenguaje (tipos de datos, señales, procedimientos, entidades,...) que permite extraer información adicional del mismo. Identificador’atributo Atributos de los tipos escalares: T'baseTipo base de T. T'leftValor más a la izquierda de T. T'rightValor más a la derecha de T. T'lowValor mínimo de T. T'highValor máximo de T. T'ascendingVerdadero si T riene rango ascendente. T'image(x)String correspondiente al valor x. T'value(s)Valor en T representado por el string s. T'succ(x)Valor de la posición siguiente a x en T. T'pred(x)Valor de la posición anterior a x en T. T'leftof(x)Valor de la posición izquierda a x en T. T'rightof(x)Valor de la posición derecha a x en T.

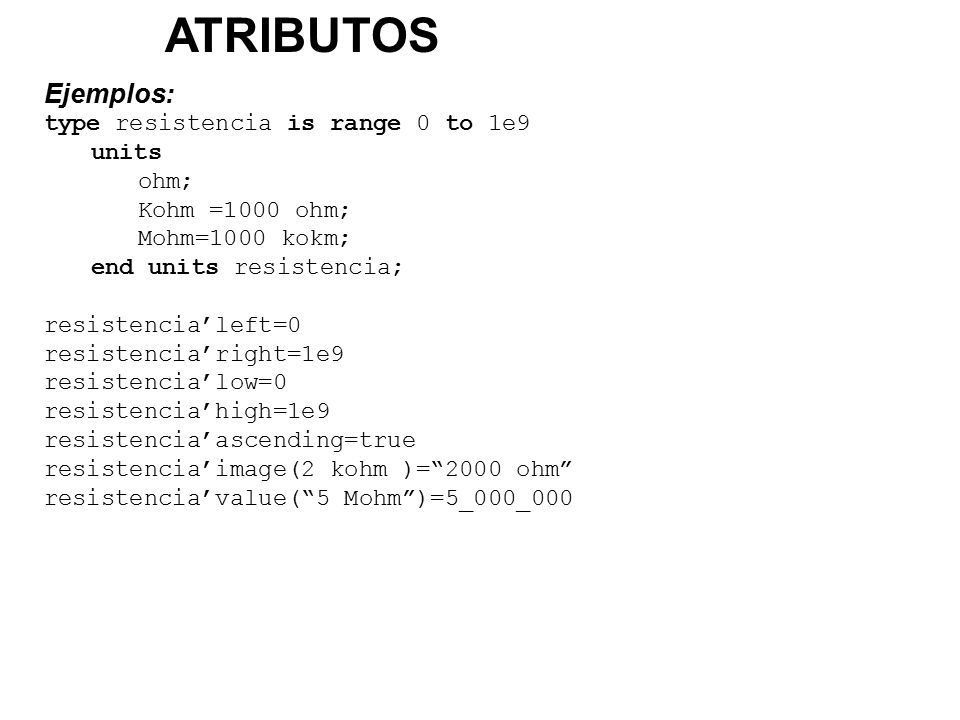

66 ATRIBUTOS Ejemplos: type resistencia is range 0 to 1e9 units ohm; Kohm =1000 ohm; Mohm=1000 kokm; end units resistencia; resistencia’left=0 resistencia’right=1e9 resistencia’low=0 resistencia’high=1e9 resistencia’ascending=true resistencia’image(2 kohm )=“2000 ohm” resistencia’value(“5 Mohm”)=5_000_000

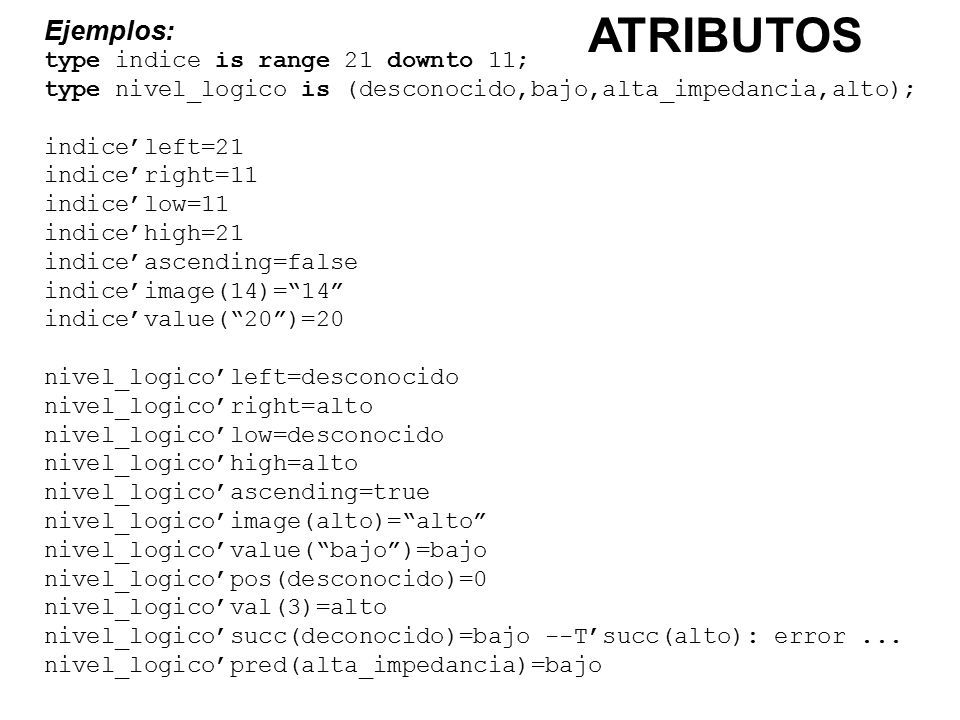

67 ATRIBUTOS Ejemplos: type indice is range 21 downto 11; type nivel_logico is (desconocido,bajo,alta_impedancia,alto); indice’left=21 indice’right=11 indice’low=11 indice’high=21 indice’ascending=false indice’image(14)=“14” indice’value(“20”)=20 nivel_logico’left=desconocido nivel_logico’right=alto nivel_logico’low=desconocido nivel_logico’high=alto nivel_logico’ascending=true nivel_logico’image(alto)=“alto” nivel_logico’value(“bajo”)=bajo nivel_logico’pos(desconocido)=0 nivel_logico’val(3)=alto nivel_logico’succ(deconocido)=bajo --T’succ(alto): error... nivel_logico’pred(alta_impedancia)=bajo

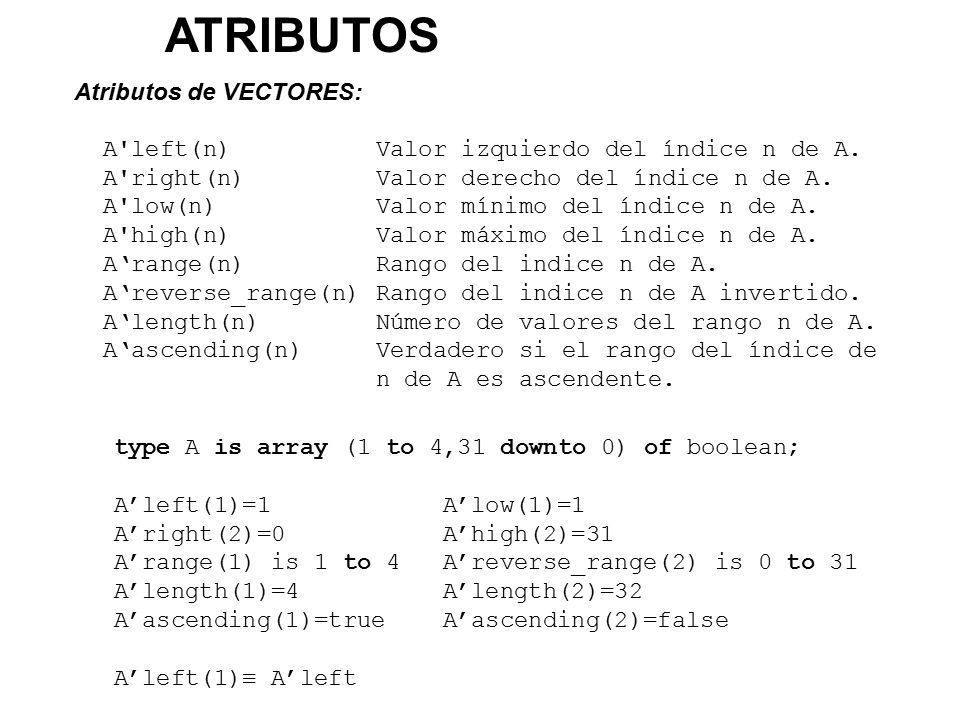

68 ATRIBUTOS Atributos de VECTORES: A'left(n)Valor izquierdo del índice n de A. A'right(n)Valor derecho del índice n de A. A'low(n)Valor mínimo del índice n de A. A'high(n)Valor máximo del índice n de A. A‘range(n)Rango del indice n de A. A‘reverse_range(n)Rango del indice n de A invertido. A‘length(n)Número de valores del rango n de A. A‘ascending(n)Verdadero si el rango del índice de n de A es ascendente. type A is array (1 to 4,31 downto 0) of boolean; A’left(1)=1A’low(1)=1 A’right(2)=0A’high(2)=31 A’range(1) is 1 to 4A’reverse_range(2) is 0 to 31 A’length(1)=4A’length(2)=32 A’ascending(1)=trueA’ascending(2)=false A’left(1)≡ A’left

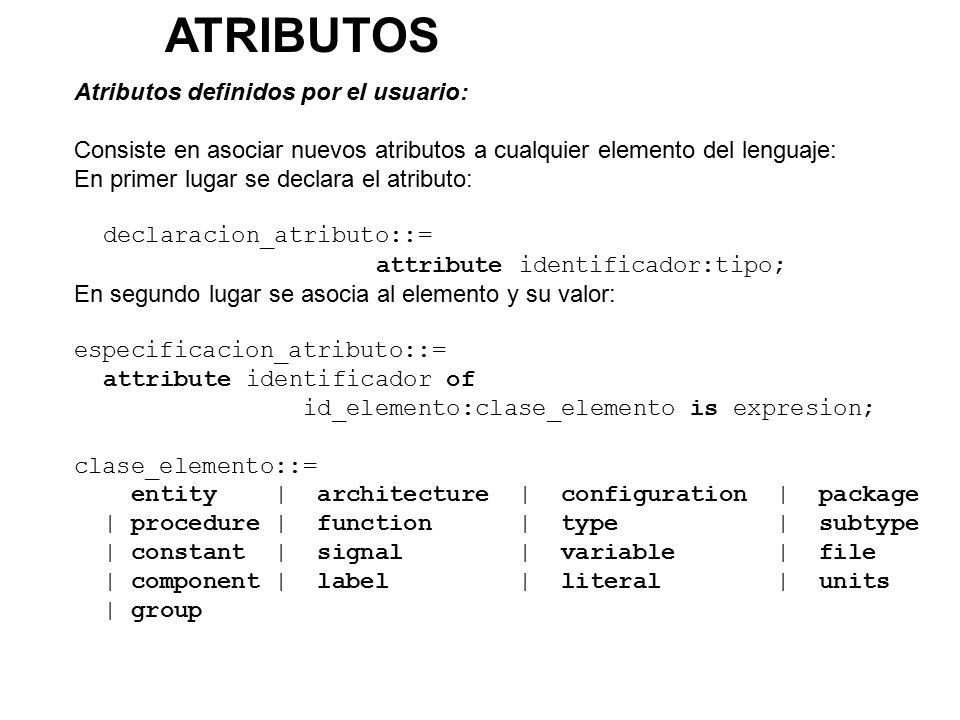

69 ATRIBUTOS Atributos definidos por el usuario: Consiste en asociar nuevos atributos a cualquier elemento del lenguaje: En primer lugar se declara el atributo: declaracion_atributo::= attribute identificador:tipo; En segundo lugar se asocia al elemento y su valor: especificacion_atributo::= attribute identificador of id_elemento:clase_elemento is expresion; clase_elemento::= entity | architecture | configuration | package | procedure | function | type | subtype | constant | signal | variable | file | component | label | literal | units | group

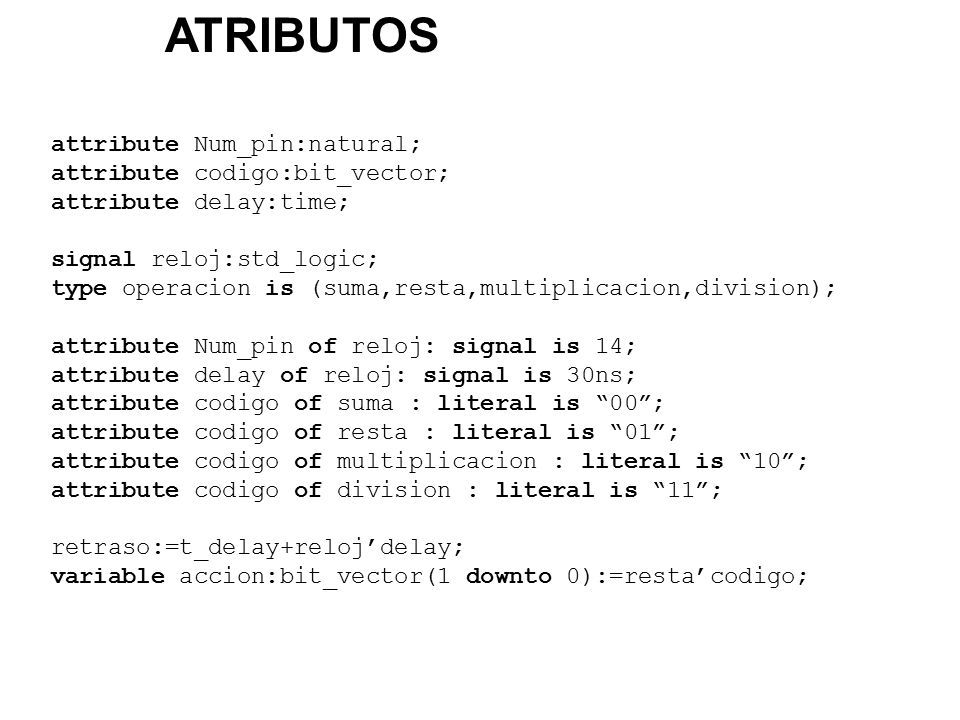

70 ATRIBUTOS attribute Num_pin:natural; attribute codigo:bit_vector; attribute delay:time; signal reloj:std_logic; type operacion is (suma,resta,multiplicacion,division); attribute Num_pin of reloj: signal is 14; attribute delay of reloj: signal is 30ns; attribute codigo of suma : literal is “00”; attribute codigo of resta : literal is “01”; attribute codigo of multiplicacion : literal is “10”; attribute codigo of division : literal is “11”; retraso:=t_delay+reloj’delay; variable accion:bit_vector(1 downto 0):=resta’codigo;

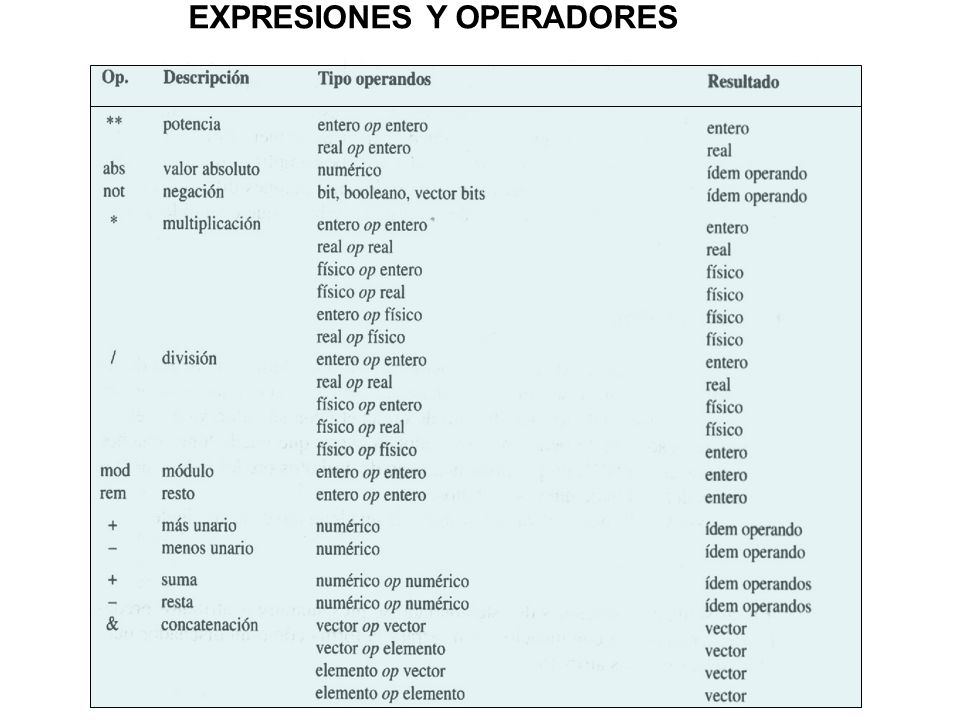

71 EXPRESIONES Y OPERADORES

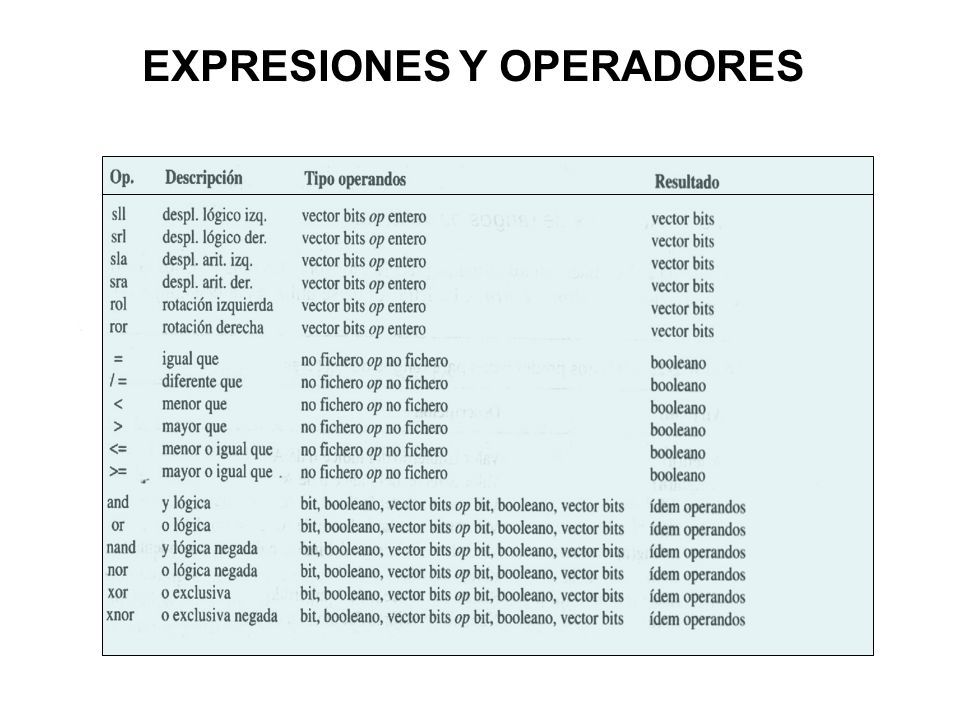

72

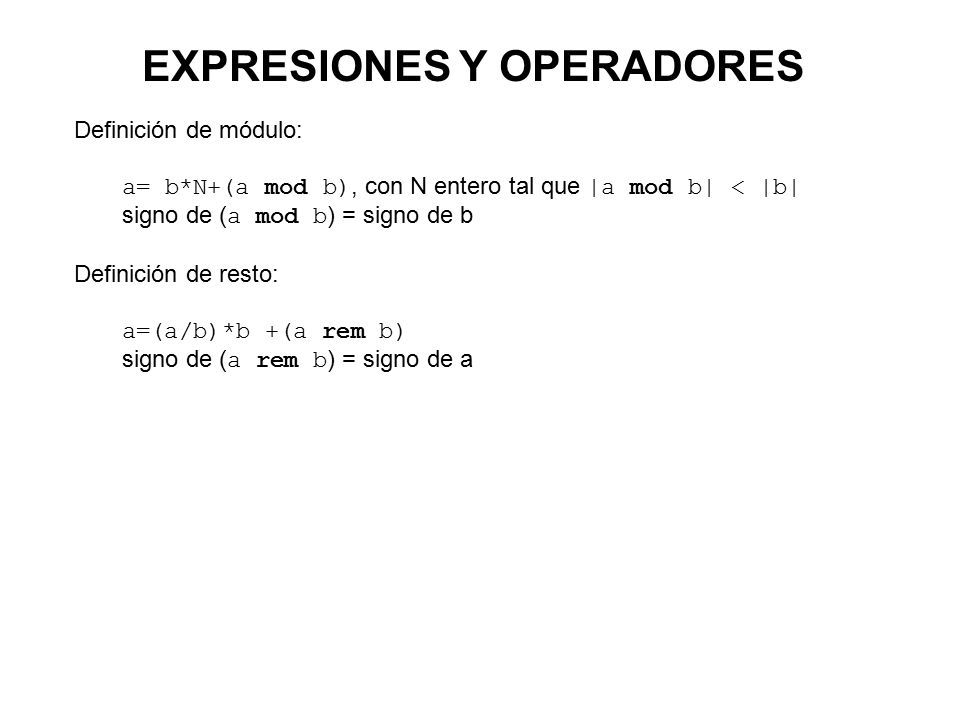

73 Definición de módulo: a= b*N+(a mod b), con N entero tal que |a mod b| < |b| signo de ( a mod b ) = signo de b Definición de resto: a=(a/b)*b +(a rem b) signo de ( a rem b ) = signo de a

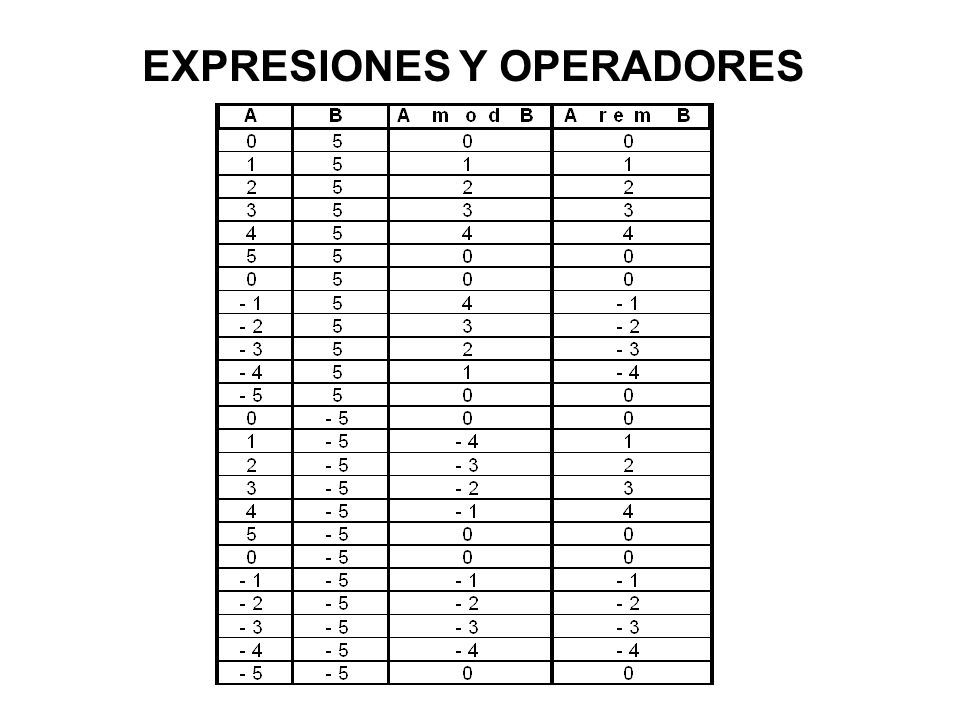

74 EXPRESIONES Y OPERADORES
