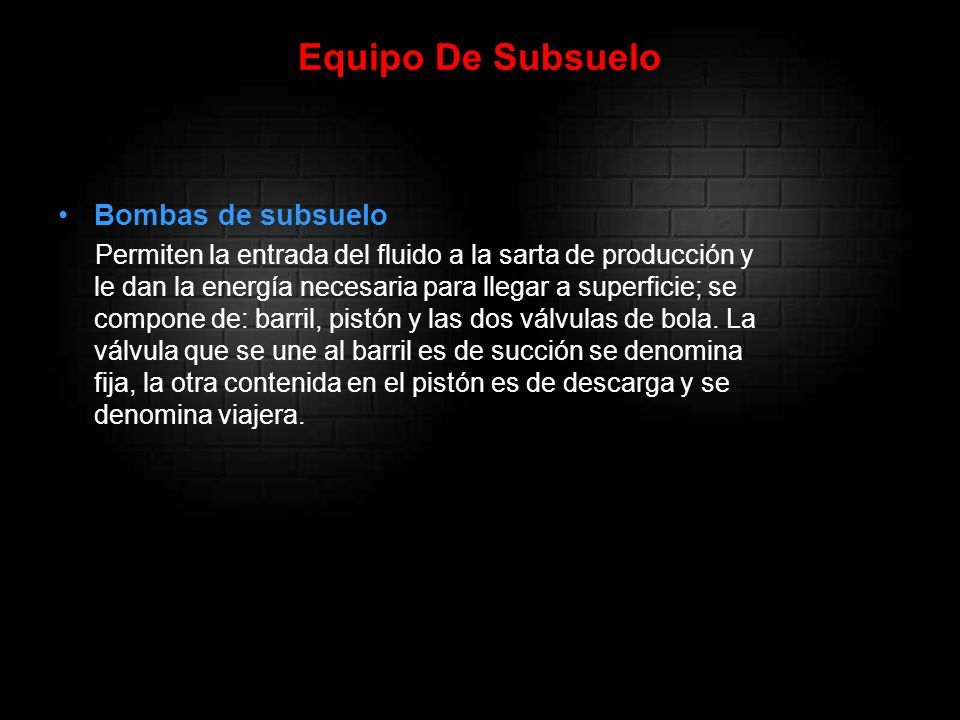

1 Equipo De Subsuelo Bombas de subsuelo Permiten la entrada del fluido a la sarta de producción y le dan la energía necesaria para llegar a superficie; se compone de: barril, pistón y las dos válvulas de bola. La válvula que se une al barril es de succión se denomina fija, la otra contenida en el pistón es de descarga y se denomina viajera.

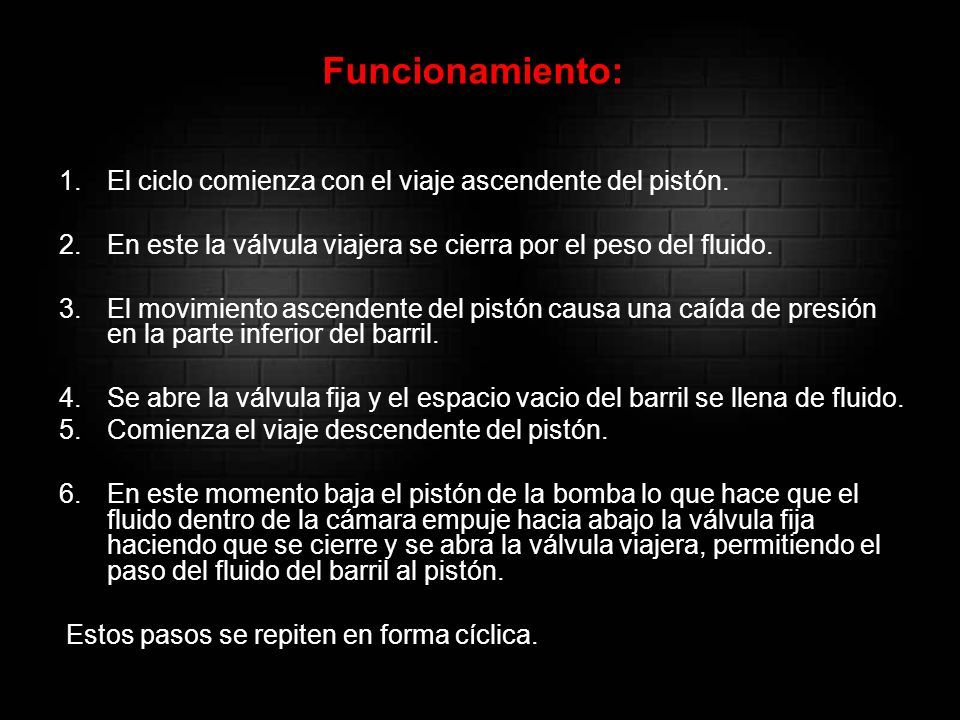

2 Funcionamiento: 1.El ciclo comienza con el viaje ascendente del pistón. 2.En este la válvula viajera se cierra por el peso del fluido. 3.El movimiento ascendente del pistón causa una caída de presión en la parte inferior del barril. 4.Se abre la válvula fija y el espacio vacio del barril se llena de fluido. 5.Comienza el viaje descendente del pistón. 6.En este momento baja el pistón de la bomba lo que hace que el fluido dentro de la cámara empuje hacia abajo la válvula fija haciendo que se cierre y se abra la válvula viajera, permitiendo el paso del fluido del barril al pistón. Estos pasos se repiten en forma cíclica.

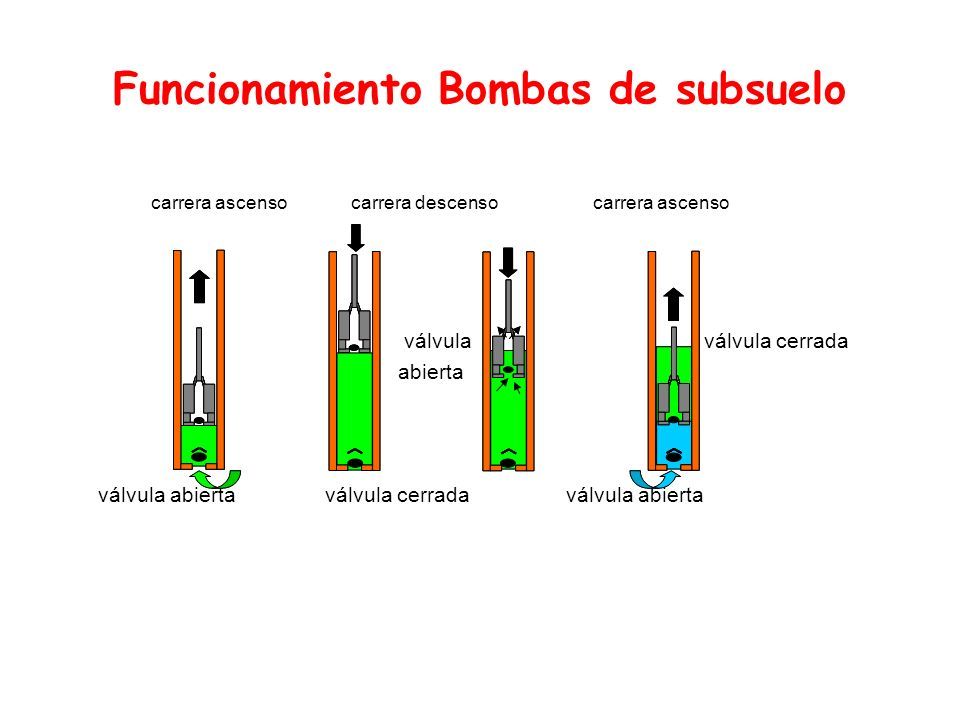

3 Funcionamiento Bombas de subsuelo carrera ascenso carrera descenso carrera ascenso válvula válvula cerrada abierta válvula abierta válvula cerrada válvula abierta

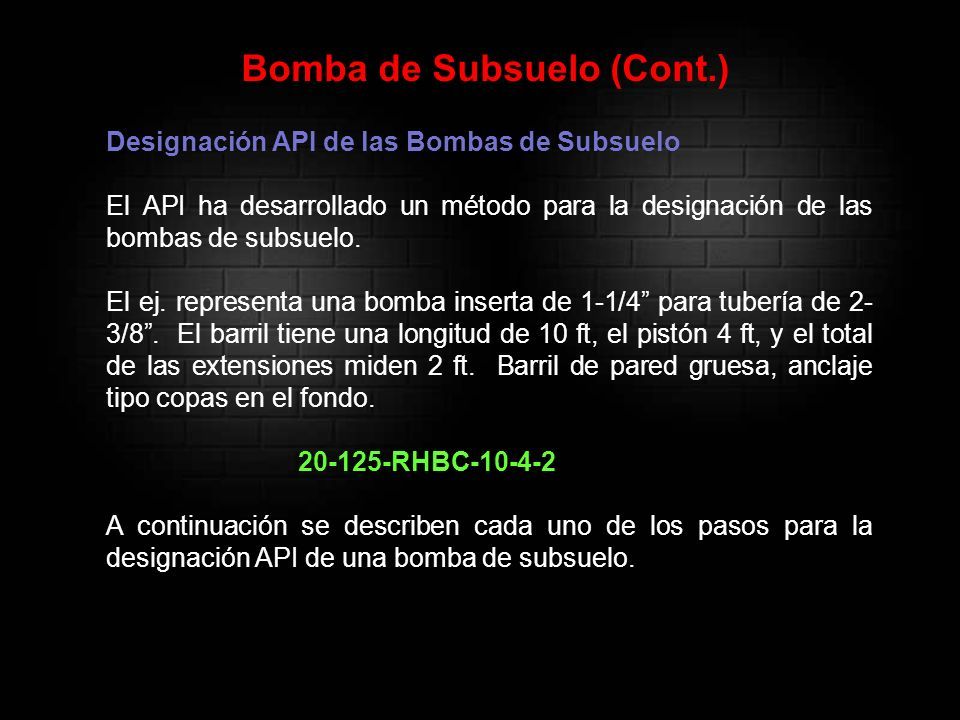

4 Designación API de las Bombas de Subsuelo El API ha desarrollado un método para la designación de las bombas de subsuelo. El ej. representa una bomba inserta de 1-1/4” para tubería de 2- 3/8”. El barril tiene una longitud de 10 ft, el pistón 4 ft, y el total de las extensiones miden 2 ft. Barril de pared gruesa, anclaje tipo copas en el fondo. 20-125-RHBC-10-4-2 A continuación se describen cada uno de los pasos para la designación API de una bomba de subsuelo. Bomba de Subsuelo (Cont.)

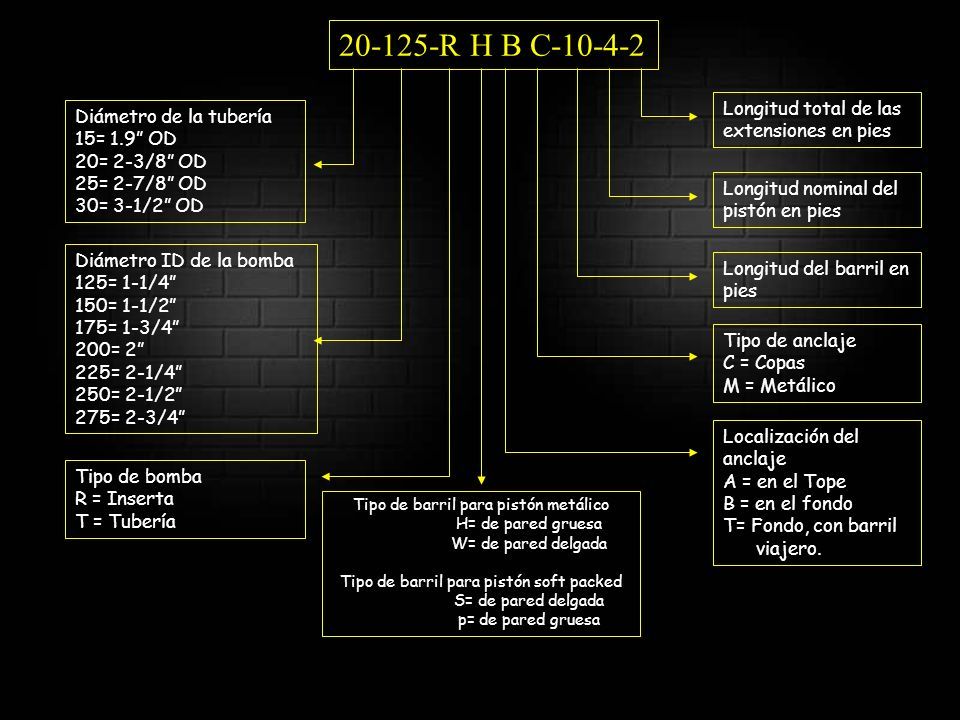

5 20-125-R H B C-10-4-2 Diámetro de la tubería 15= 1.9” OD 20= 2-3/8” OD 25= 2-7/8” OD 30= 3-1/2” OD Diámetro ID de la bomba 125= 1-1/4” 150= 1-1/2” 175= 1-3/4” 200= 2” 225= 2-1/4” 250= 2-1/2” 275= 2-3/4” Tipo de barril para pistón metálico H= de pared gruesa W= de pared delgada Tipo de barril para pistón soft packed S= de pared delgada p= de pared gruesa Longitud total de las extensiones en pies Longitud nominal del pistón en pies Longitud del barril en pies Tipo de anclaje C = Copas M = Metálico Localización del anclaje A = en el Tope B = en el fondo T= Fondo, con barril viajero. Tipo de bomba R = Inserta T = Tubería

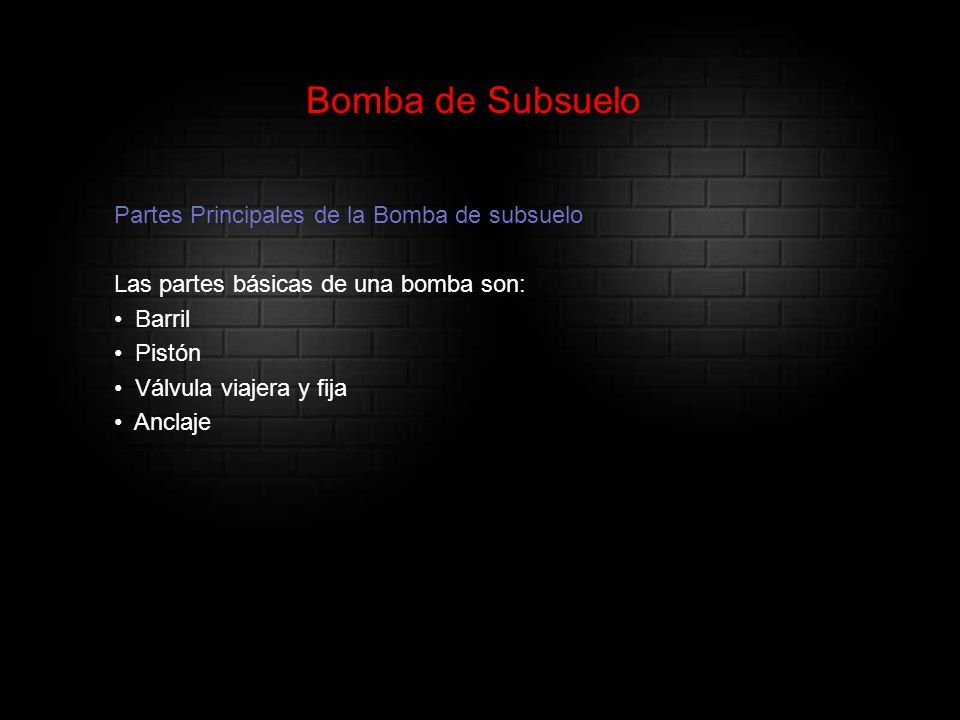

6 Bomba de Subsuelo Partes Principales de la Bomba de subsuelo Las partes básicas de una bomba son: Barril Pistón Válvula viajera y fija Anclaje

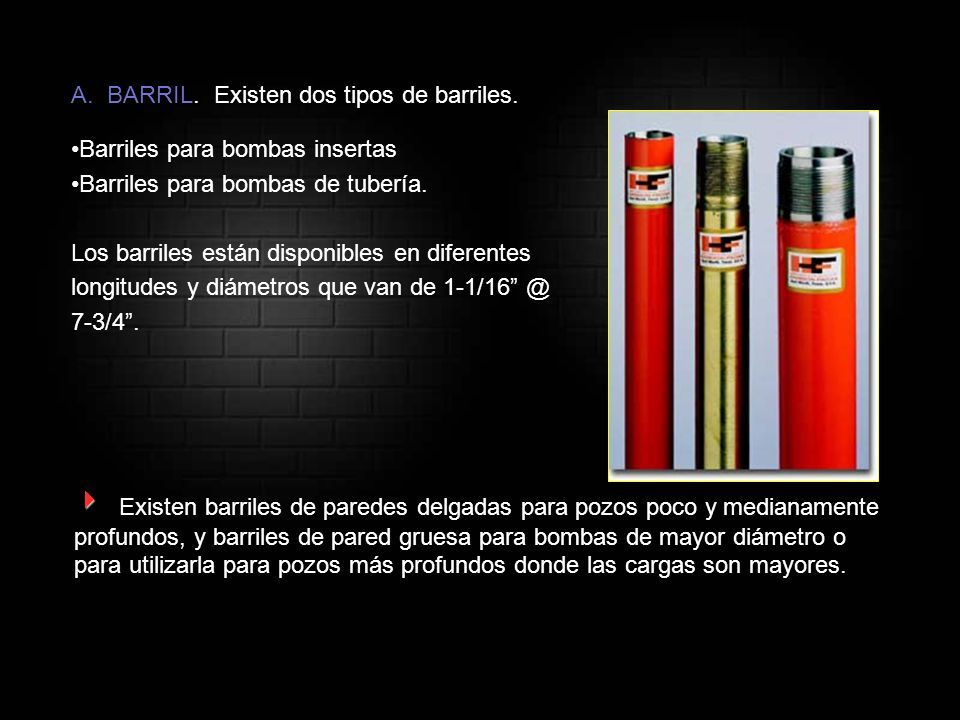

7 A. BARRIL. Existen dos tipos de barriles. Barriles para bombas insertas Barriles para bombas de tubería. Los barriles están disponibles en diferentes longitudes y diámetros que van de 1-1/16” @ 7-3/4”.   Existen barriles de paredes delgadas para pozos poco y medianamente profundos, y barriles de pared gruesa para bombas de mayor diámetro o para utilizarla para pozos más profundos donde las cargas son mayores.

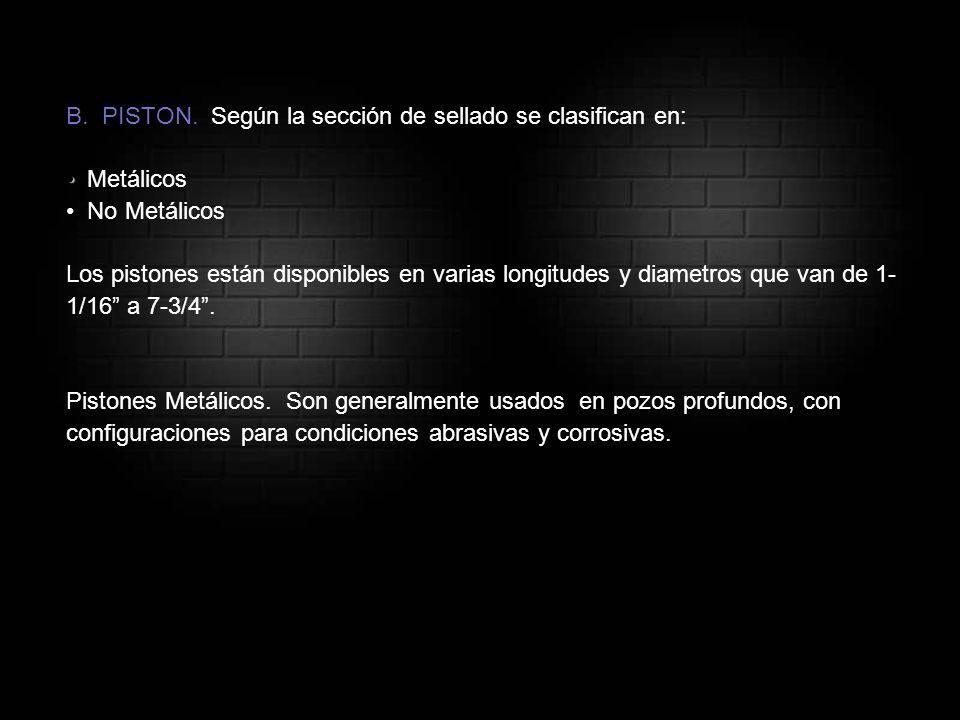

8 B. PISTON. Según la sección de sellado se clasifican en: Metálicos No Metálicos Los pistones están disponibles en varias longitudes y diametros que van de 1- 1/16” a 7-3/4”. Pistones Metálicos. Son generalmente usados en pozos profundos, con configuraciones para condiciones abrasivas y corrosivas.

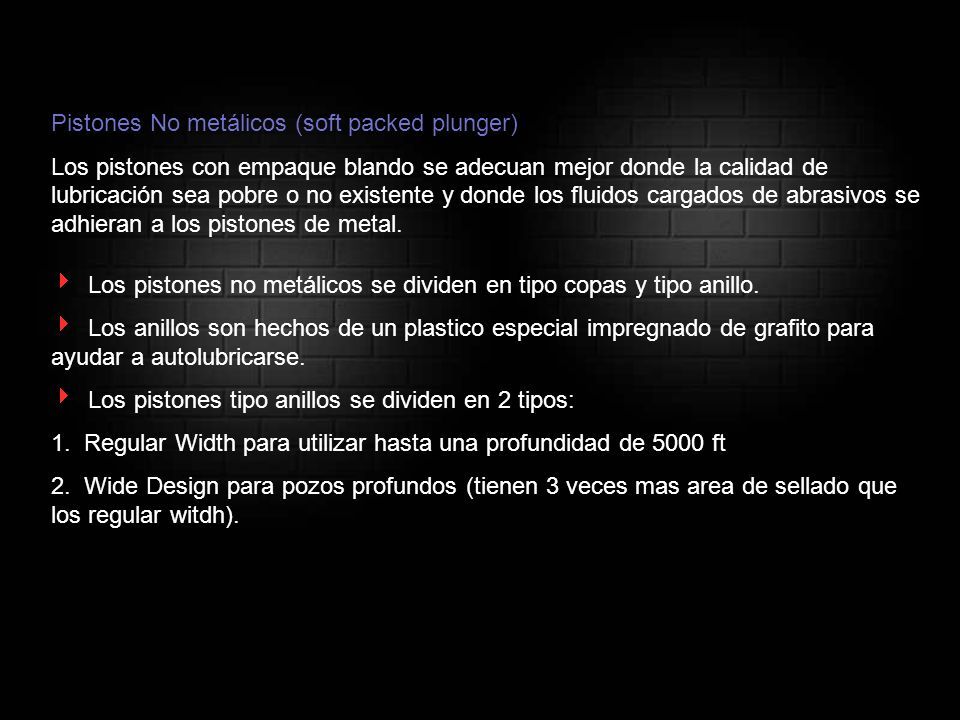

9 Pistones No metálicos (soft packed plunger) Los pistones con empaque blando se adecuan mejor donde la calidad de lubricación sea pobre o no existente y donde los fluidos cargados de abrasivos se adhieran a los pistones de metal.  Los pistones no metálicos se dividen en tipo copas y tipo anillo.  Los anillos son hechos de un plastico especial impregnado de grafito para ayudar a autolubricarse.  Los pistones tipo anillos se dividen en 2 tipos: 1. Regular Width para utilizar hasta una profundidad de 5000 ft 2. Wide Design para pozos profundos (tienen 3 veces mas area de sellado que los regular witdh).

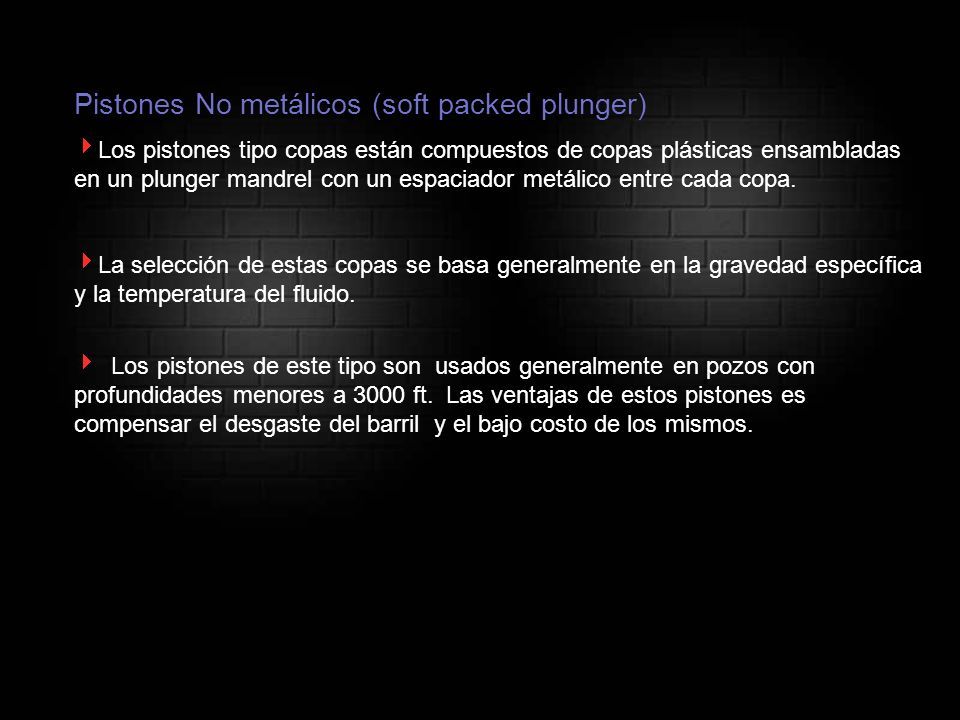

10 Pistones No metálicos (soft packed plunger)  Los pistones tipo copas están compuestos de copas plásticas ensambladas en un plunger mandrel con un espaciador metálico entre cada copa.  La selección de estas copas se basa generalmente en la gravedad específica y la temperatura del fluido.  Los pistones de este tipo son usados generalmente en pozos con profundidades menores a 3000 ft. Las ventajas de estos pistones es compensar el desgaste del barril y el bajo costo de los mismos.

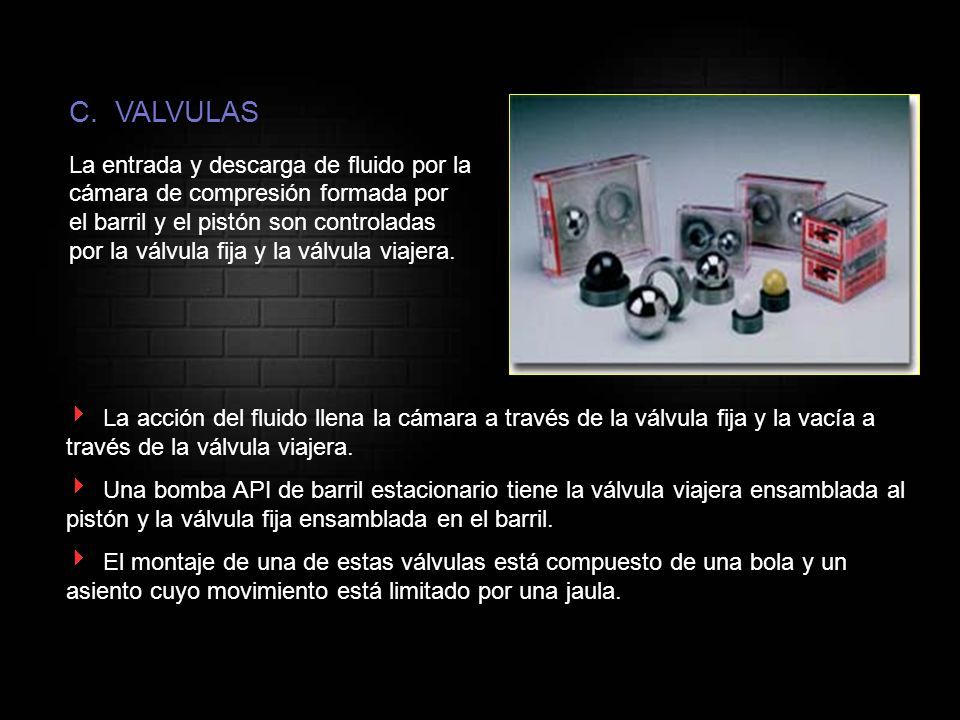

11 C. VALVULAS La entrada y descarga de fluido por la cámara de compresión formada por el barril y el pistón son controladas por la válvula fija y la válvula viajera.  La acción del fluido llena la cámara a través de la válvula fija y la vacía a través de la válvula viajera.  Una bomba API de barril estacionario tiene la válvula viajera ensamblada al pistón y la válvula fija ensamblada en el barril.  El montaje de una de estas válvulas está compuesto de una bola y un asiento cuyo movimiento está limitado por una jaula.

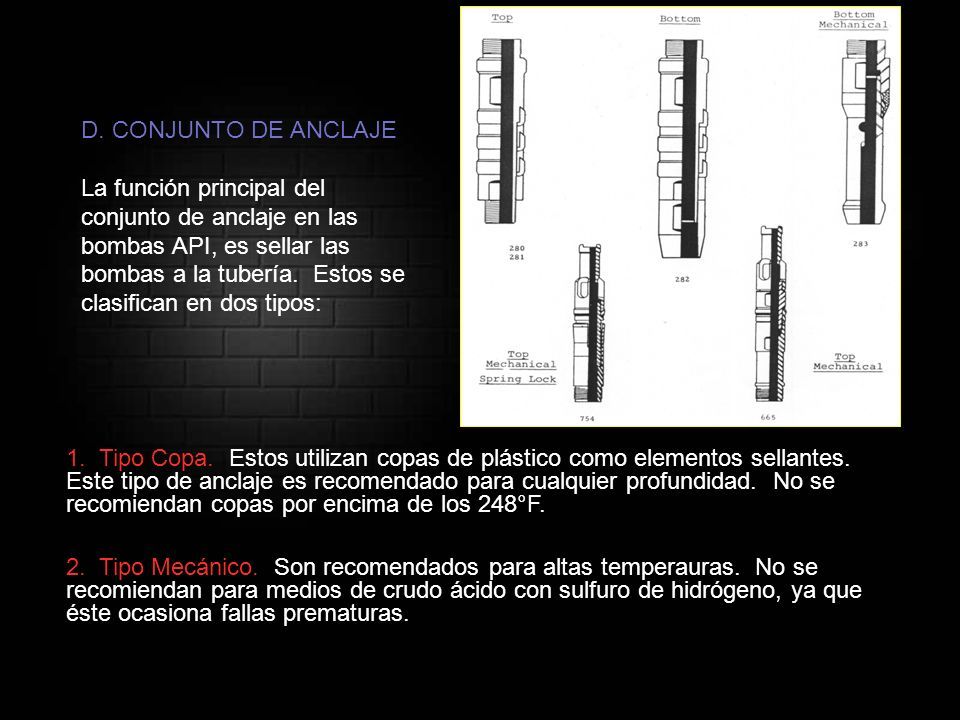

12 1. Tipo Copa. Estos utilizan copas de plástico como elementos sellantes. Este tipo de anclaje es recomendado para cualquier profundidad. No se recomiendan copas por encima de los 248°F. 2. Tipo Mecánico. Son recomendados para altas temperauras. No se recomiendan para medios de crudo ácido con sulfuro de hidrógeno, ya que éste ocasiona fallas prematuras. D. CONJUNTO DE ANCLAJE La función principal del conjunto de anclaje en las bombas API, es sellar las bombas a la tubería. Estos se clasifican en dos tipos:
