Diseño de piezas fundidas Ventajas de las piezas de fundición 1)Proceso de bajo costo. 2)Proceso de alta producción. 3)Piezas configuración compleja. 4)Método.

Presentación del tema: "Diseño de piezas fundidas Ventajas de las piezas de fundición 1)Proceso de bajo costo. 2)Proceso de alta producción. 3)Piezas configuración compleja. 4)Método."— Transcripción de la presentación:

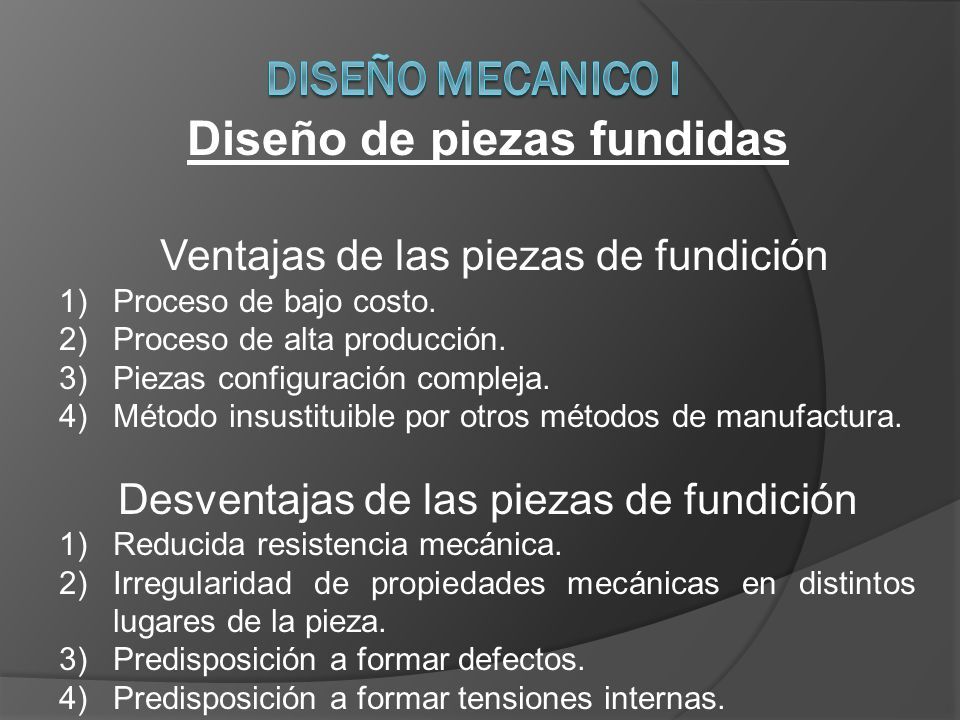

1 Diseño de piezas fundidas Ventajas de las piezas de fundición 1)Proceso de bajo costo. 2)Proceso de alta producción. 3)Piezas configuración compleja. 4)Método insustituible por otros métodos de manufactura. Desventajas de las piezas de fundición 1)Reducida resistencia mecánica. 2)Irregularidad de propiedades mecánicas en distintos lugares de la pieza. 3)Predisposición a formar defectos. 4)Predisposición a formar tensiones internas.

2 Procedimientos de fundición Colada en molde de arena. Vaciado en cáscaras. Colada en coquilla. Colada centrífuga. Colada a la cera perdida. Colada gasificada. Colada a presión.

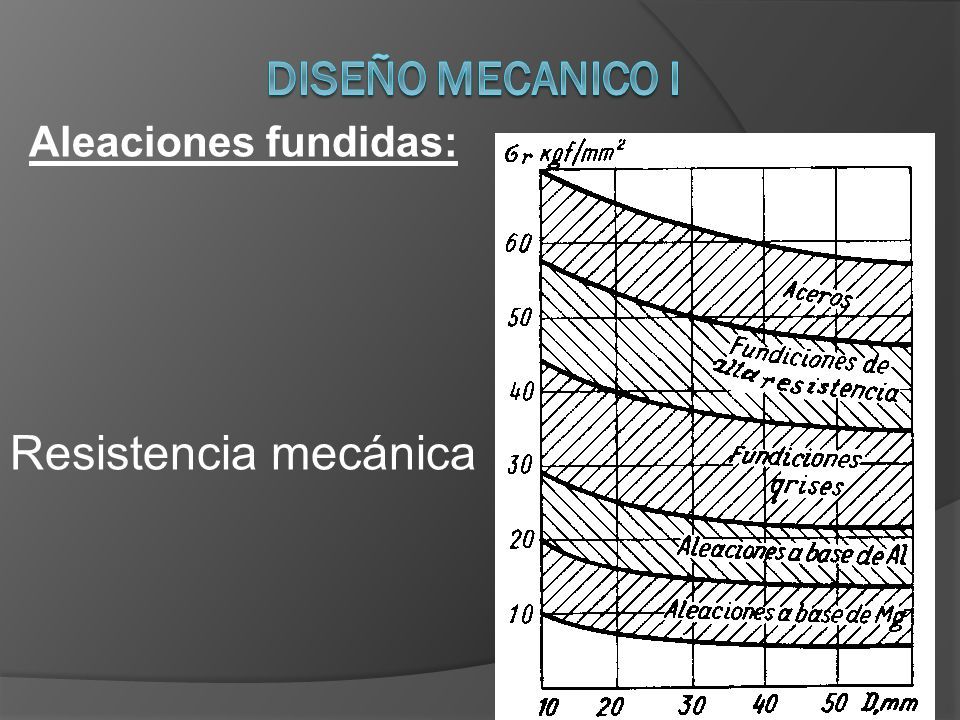

3 Aleaciones fundidas: Resistencia mecánica

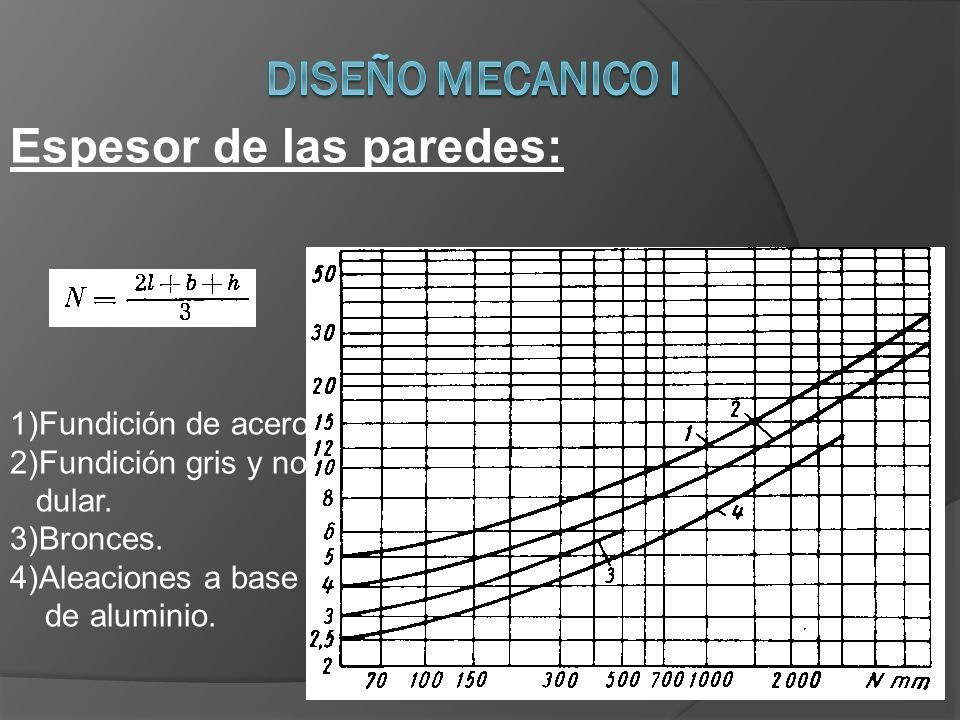

4 Espesor de las paredes: 1)Fundición de acero. 2)Fundición gris y no dular. 3)Bronces. 4)Aleaciones a base de aluminio.

5 Calidad de la forma  = Perímetro Superficie

6 Calidad de la forma

7 Moldeo : Eliminación de los rebajes

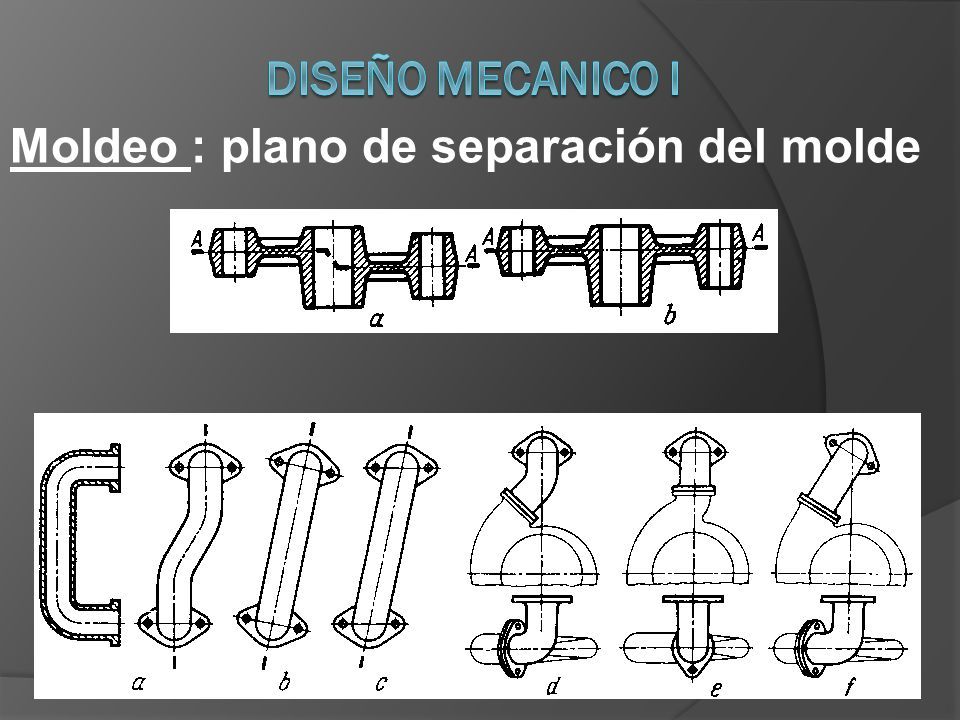

8 Moldeo : plano de separación del molde

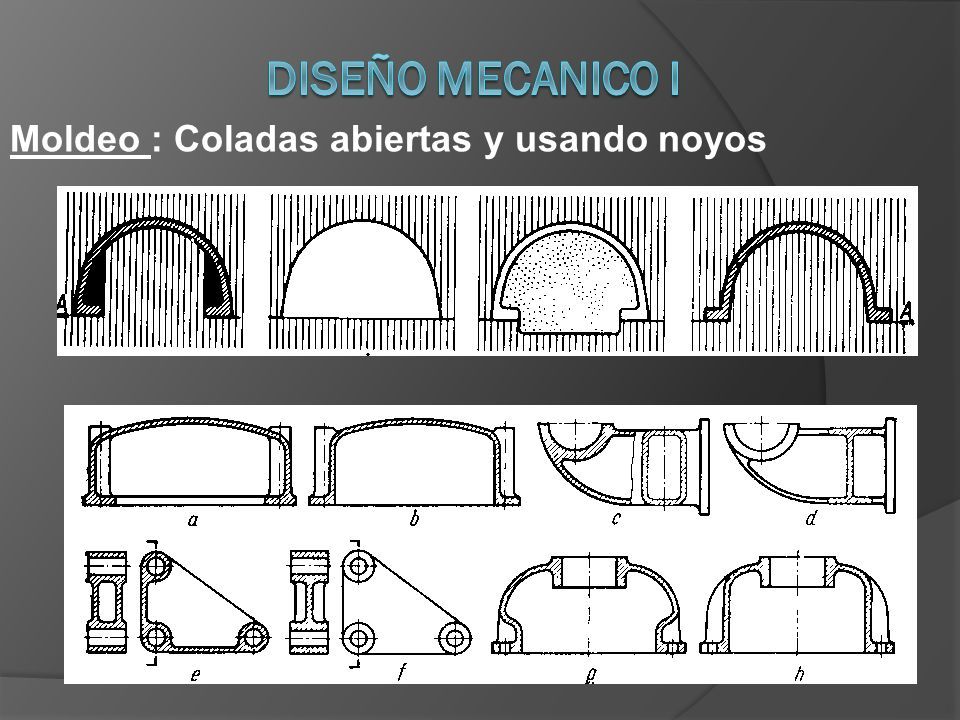

9 Moldeo : Coladas abiertas y usando noyos

10 Moldeo : Coladas abiertas y usando noyos

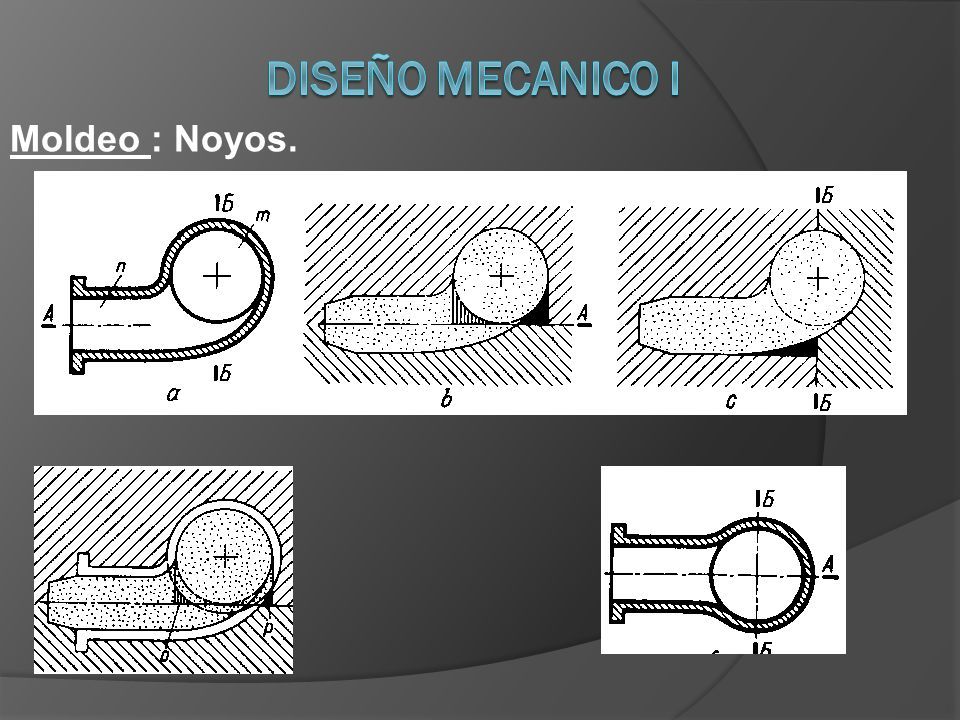

11 Moldeo : Noyos.

12 Moldeo : Colocación de los noyos en el molde. Salida de los gases

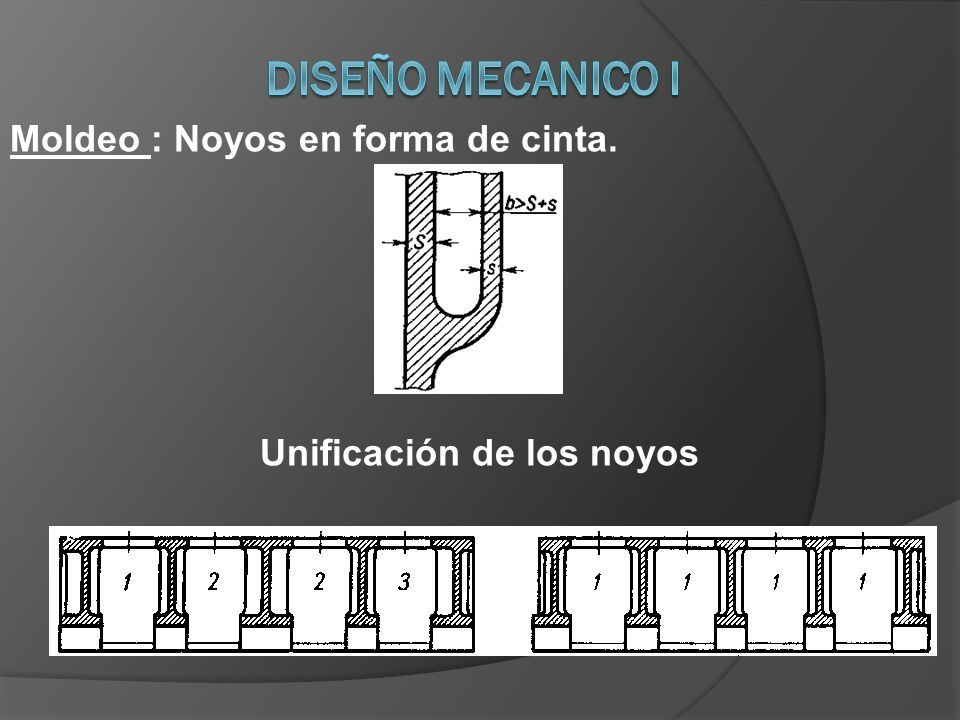

13 Moldeo : Noyos en forma de cinta. Unificación de los noyos

14 Moldeo : Sujeción de los noyos.

15 Moldeo : Sujeción de los noyos.

16 Moldeo : Portadas de los noyos Agujeros para las portadas de noyos.

17 Moldeo : Obturación de los agujeros

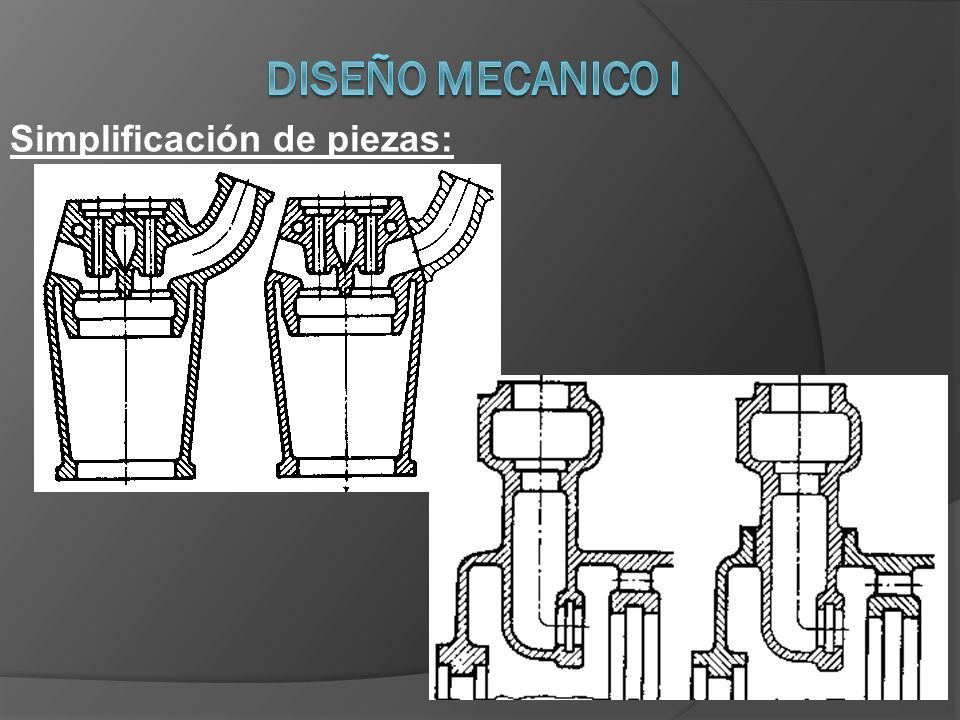

18 Simplificación de piezas:

19 Simplificación de piezas:

20 Inclinaciones de desmoldeo

21 Inclinaciones de moldeo

22 Inclinaciones estandarizadas de moldeo

23 Inclinaciones de moldeo con análisis de forma

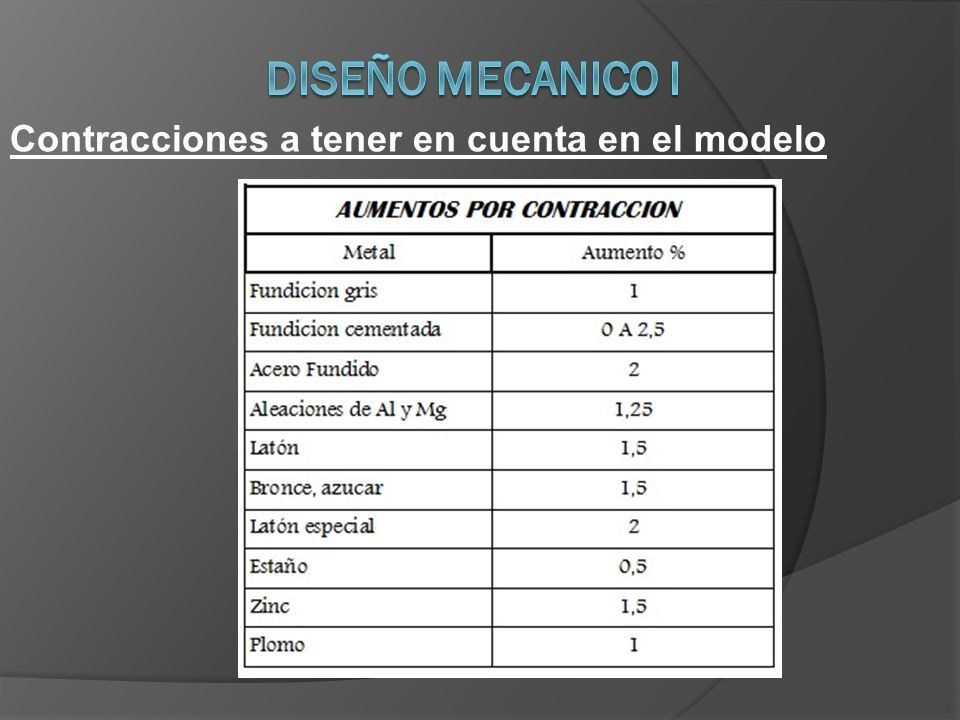

24 Contracciones a tener en cuenta en el modelo

25 Contracciones a tener en cuenta en el modelo

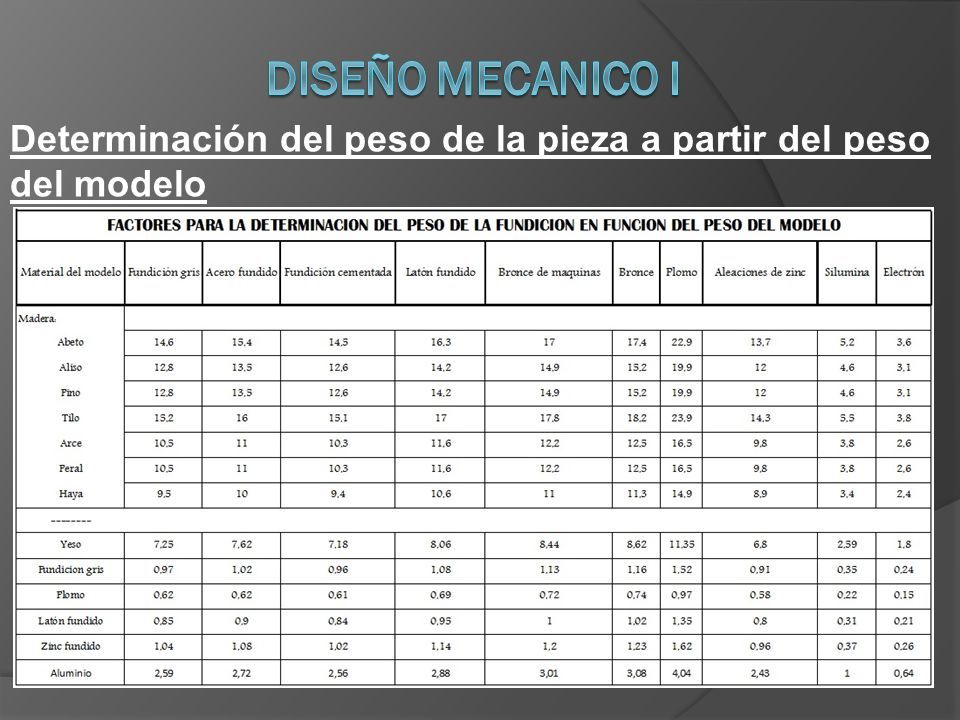

26 Determinación del peso de la pieza a partir del peso del modelo

27 Solidificación de las piezas Simultánea Dirigida

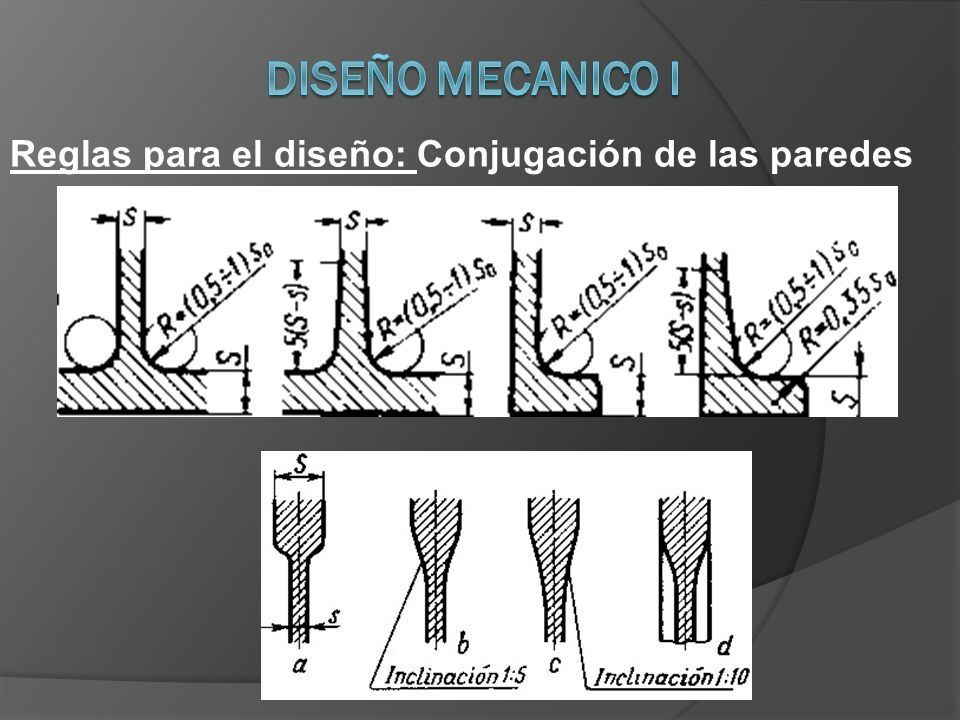

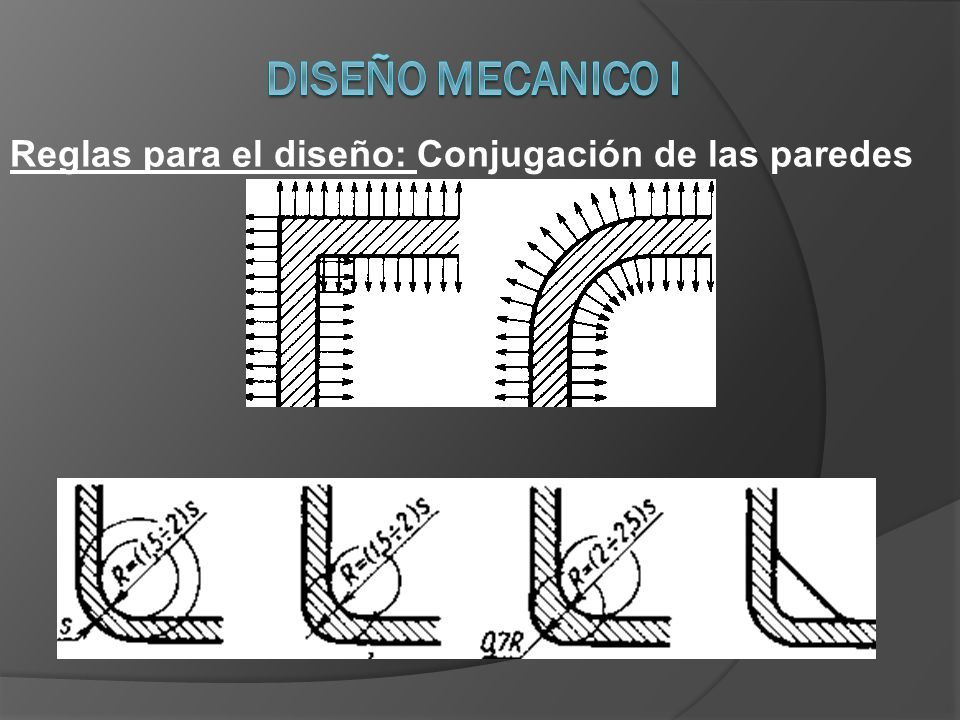

28 Reglas para el diseño: Conjugación de las paredes

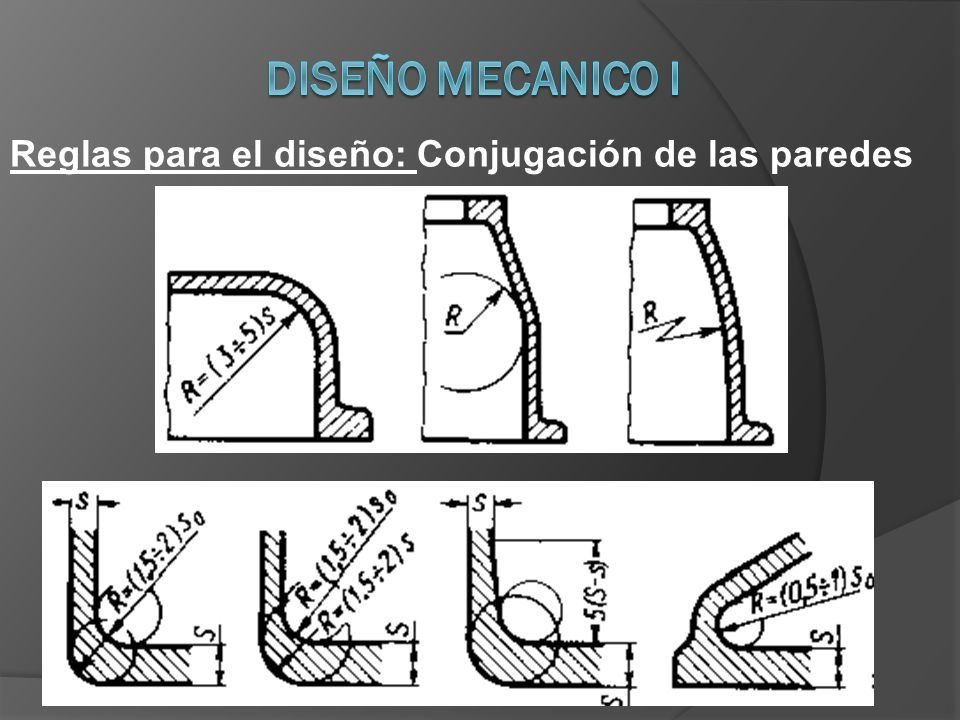

29 Reglas para el diseño: Conjugación de las paredes

30 Reglas para el diseño: Conjugación de las paredes

31 Reglas para el diseño: Conjugación de las paredes

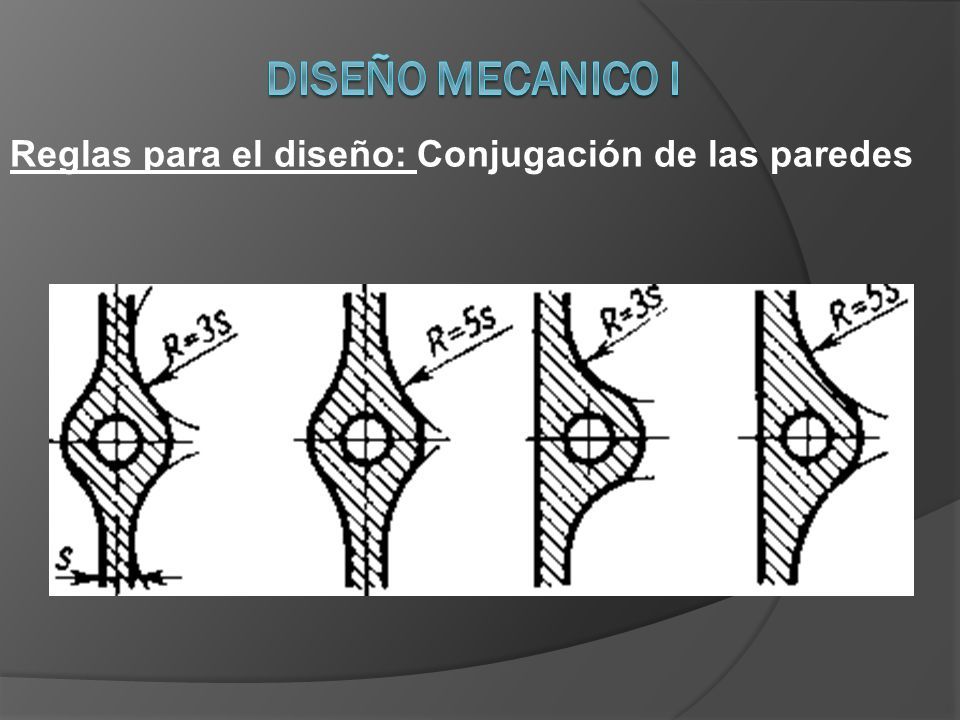

32 Reglas para el diseño: Conjugación de las paredes

33 Reglas para el diseño: Eliminación de partes macizas

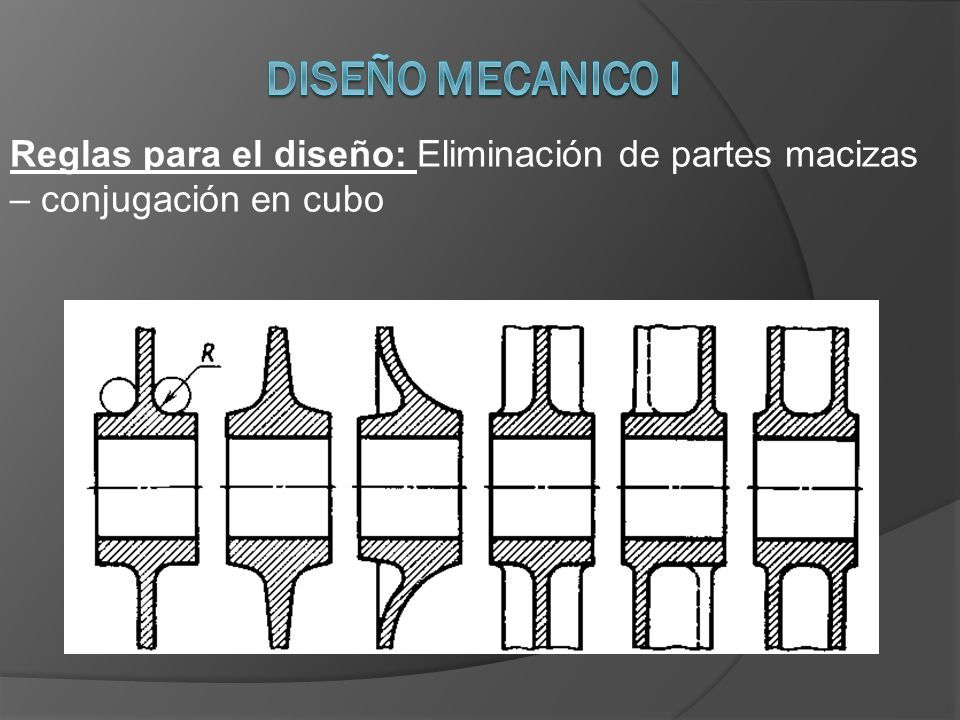

34 Reglas para el diseño: Eliminación de partes macizas – conjugación en cubo

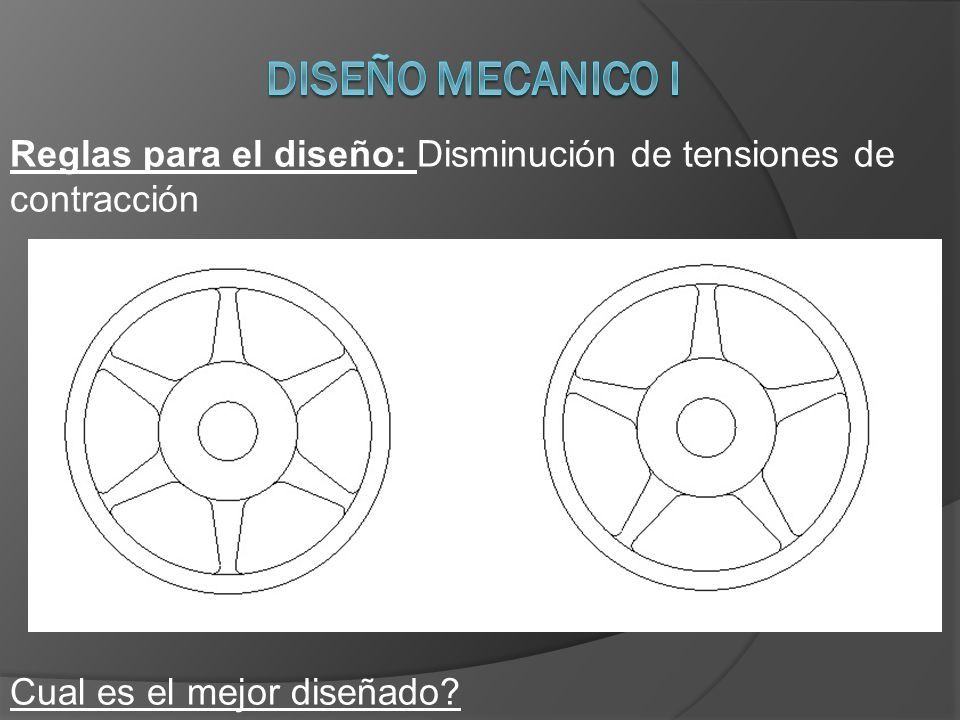

35 Reglas para el diseño: Disminución de tensiones de contracción Cual es el mejor diseñado?

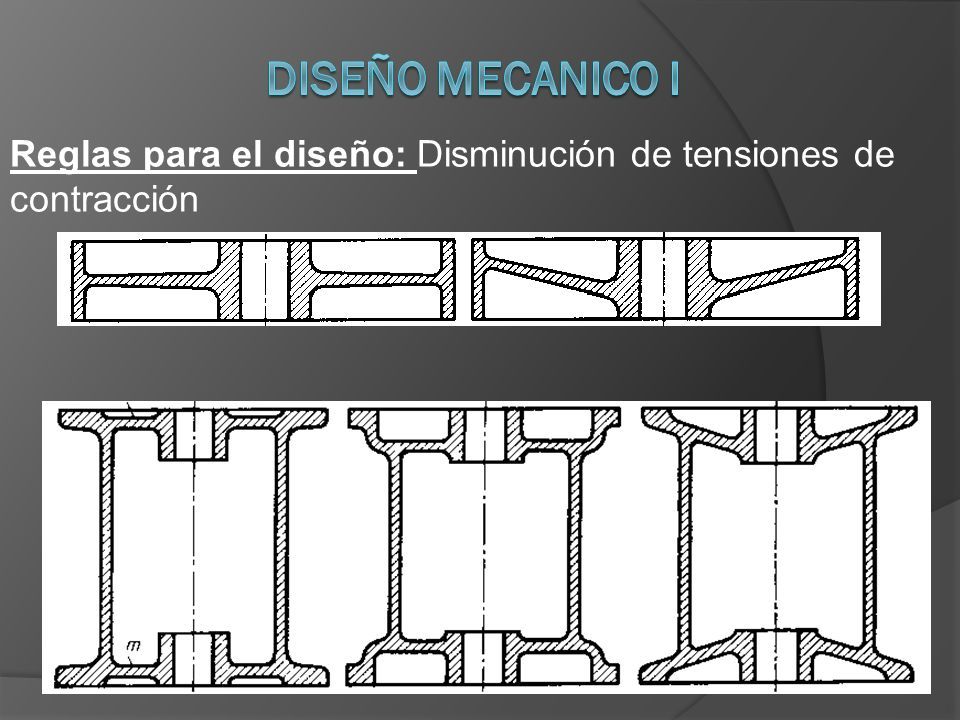

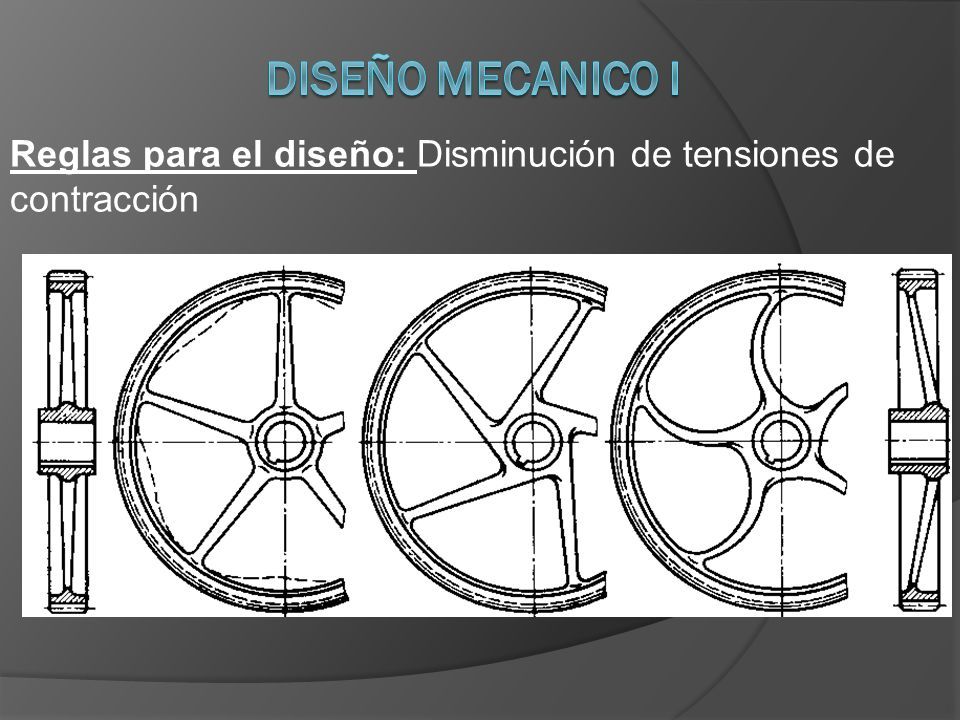

36 Reglas para el diseño: Disminución de tensiones de contracción

37 Reglas para el diseño: Disminución de tensiones de contracción

38 Reglas para el diseño: Prevención de los poros de gas.

39 Reglas para el diseño: Tratamiento de los bordes.

40 Reglas para el diseño: Bridas.

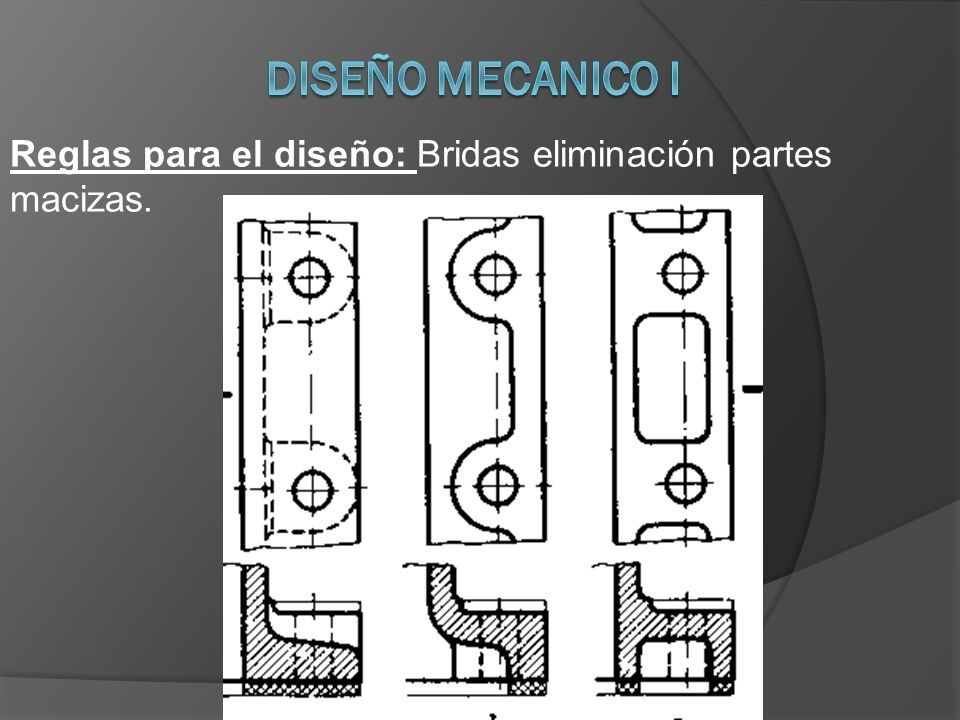

41 Reglas para el diseño: Bridas eliminación partes macizas.

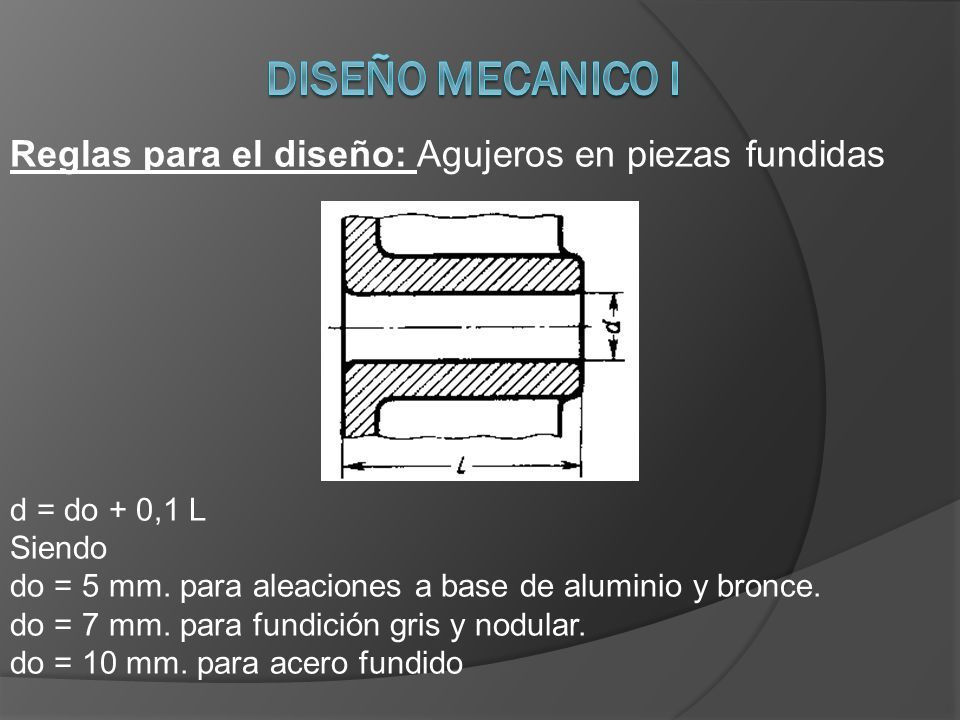

42 Reglas para el diseño: Agujeros en piezas fundidas d = do + 0,1 L Siendo do = 5 mm. para aleaciones a base de aluminio y bronce. do = 7 mm. para fundición gris y nodular. do = 10 mm. para acero fundido

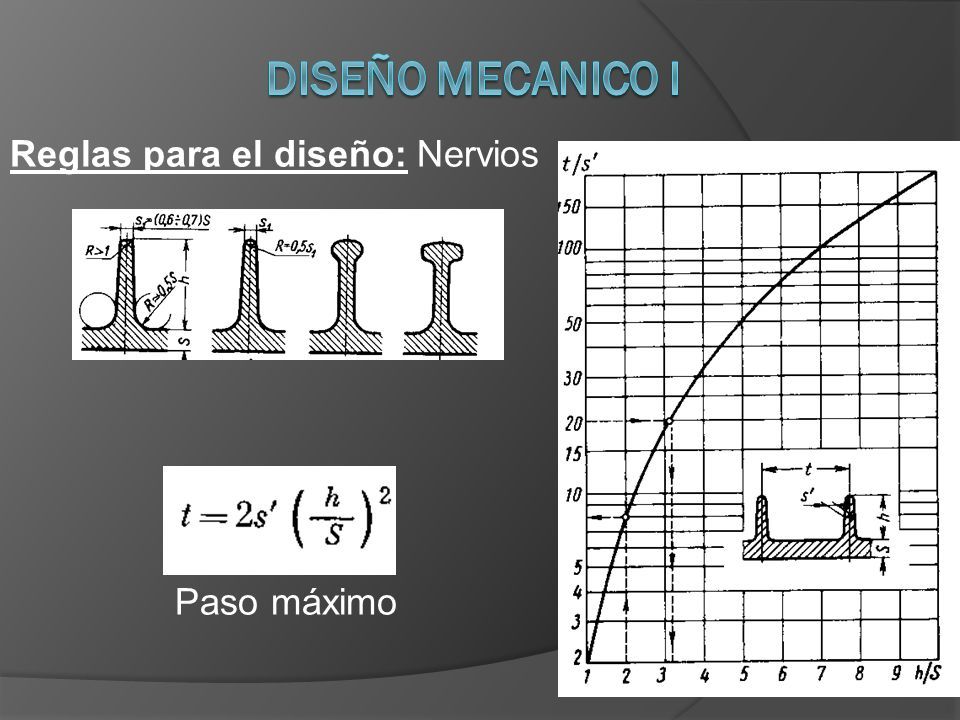

43 Reglas para el diseño: Nervios Paso máximo

44 Reglas para el diseño: Nervios

45 Reglas para el diseño: Nervios

46 Reglas para el diseño: Base de tratamiento mecánico.

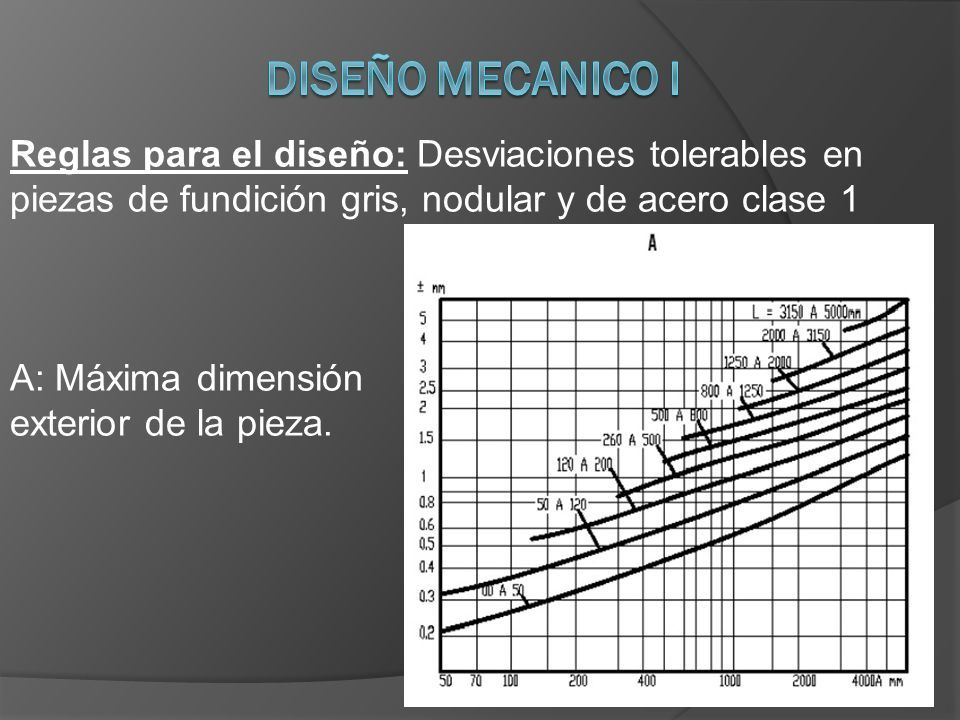

47 Reglas para el diseño: Desviaciones tolerables en piezas de fundición gris, nodular y de acero clase 1 A: Máxima dimensión exterior de la pieza.

48 Reglas para el diseño: Desviaciones tolerables en piezas de fundición gris, nodular y de acero clase 2 A: Máxima dimensión exterior de la pieza.

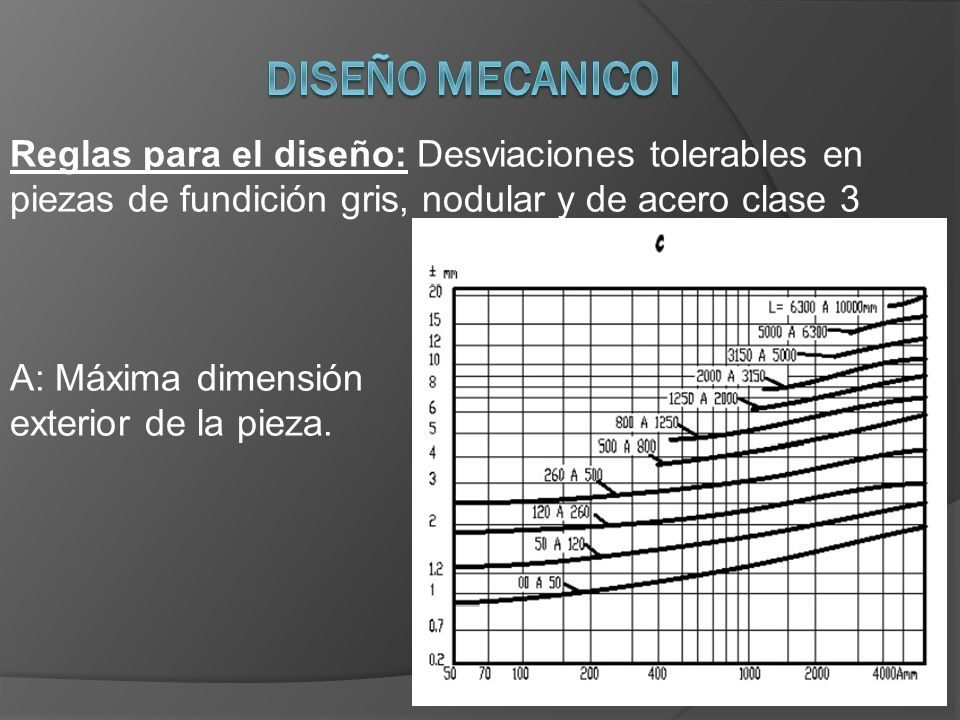

49 Reglas para el diseño: Desviaciones tolerables en piezas de fundición gris, nodular y de acero clase 3 A: Máxima dimensión exterior de la pieza.

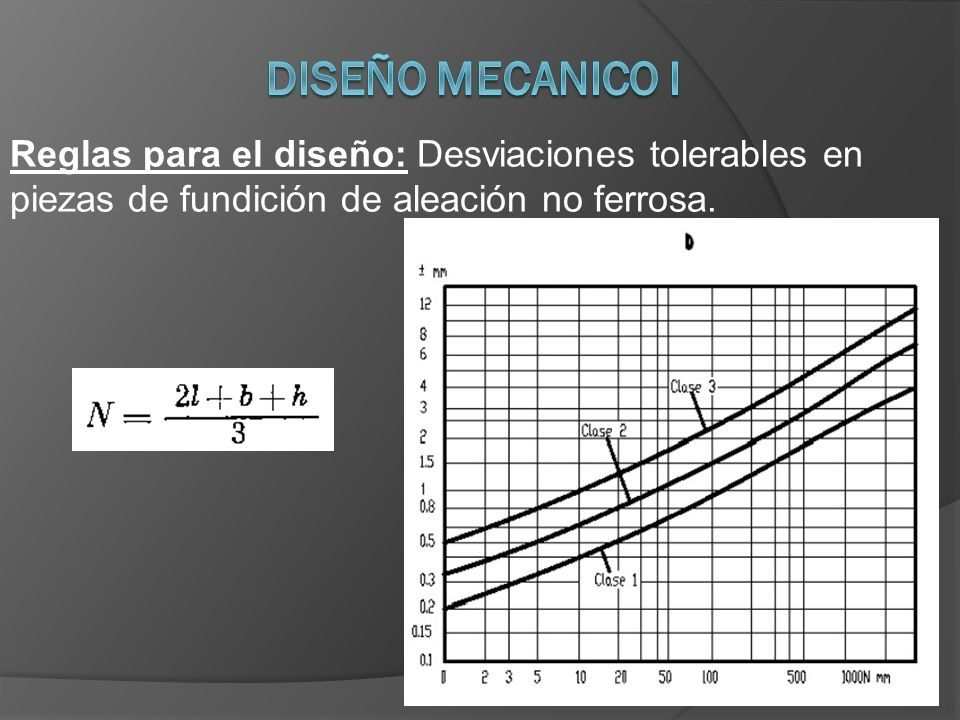

50 Reglas para el diseño: Desviaciones tolerables en piezas de fundición de aleación no ferrosa.

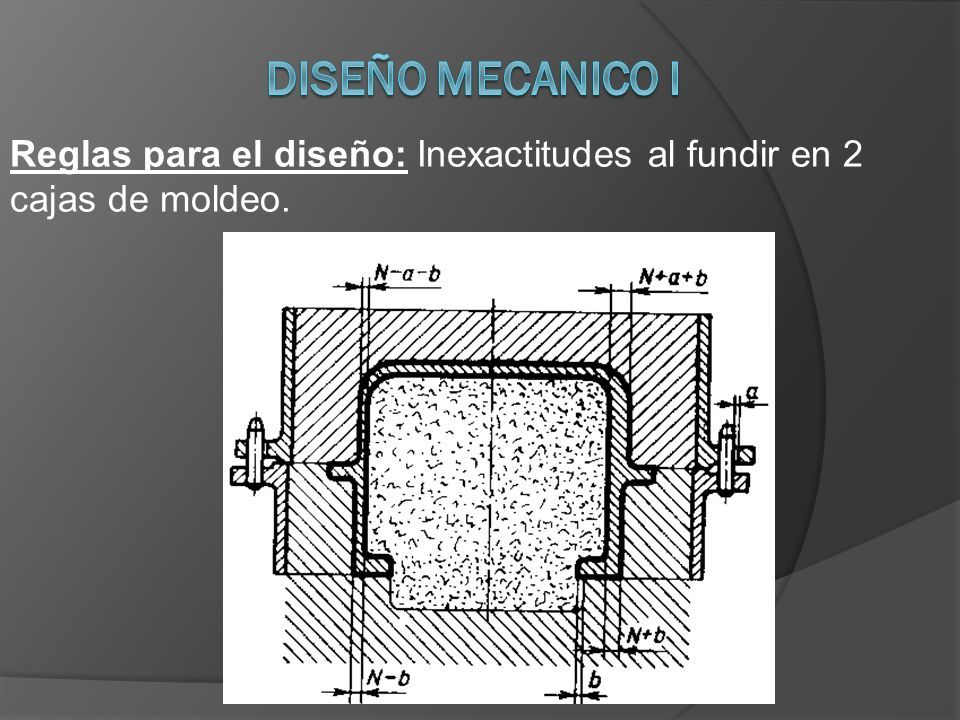

51 Reglas para el diseño: Inexactitudes al fundir en 2 cajas de moldeo.

52 Reglas para el diseño: Sobrematerial para tratamiento mecánico (mecanizado) clase 1. A: Máxima dimensión exterior de la pieza.

53 Reglas para el diseño: Sobrematerial para tratamiento mecánico (mecanizado) clase 2. A: Máxima dimensión exterior de la pieza.

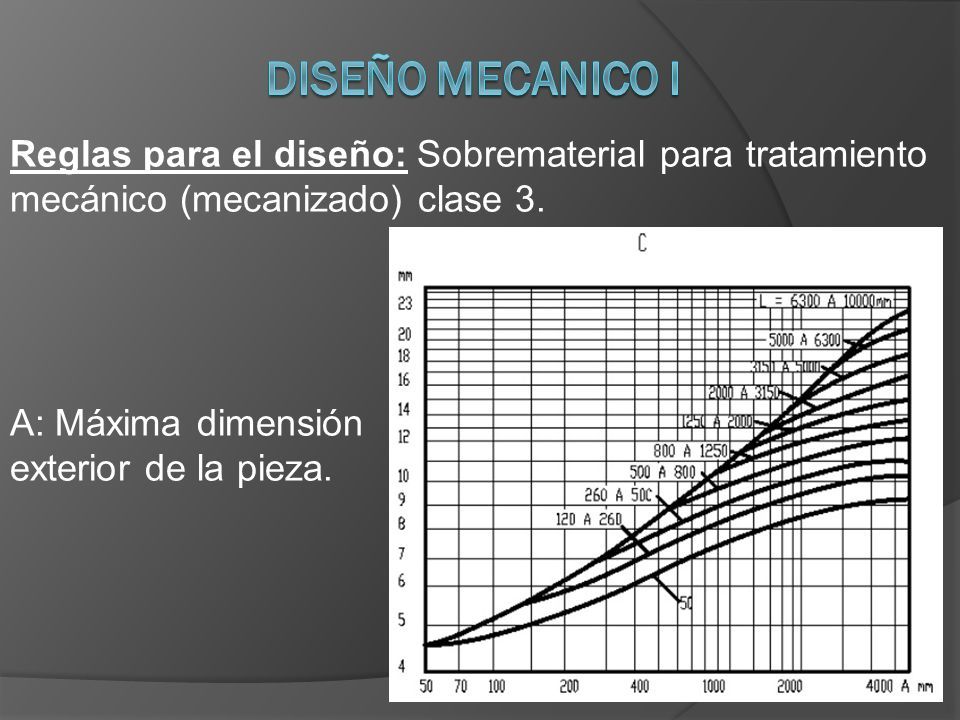

54 Reglas para el diseño: Sobrematerial para tratamiento mecánico (mecanizado) clase 3. A: Máxima dimensión exterior de la pieza.

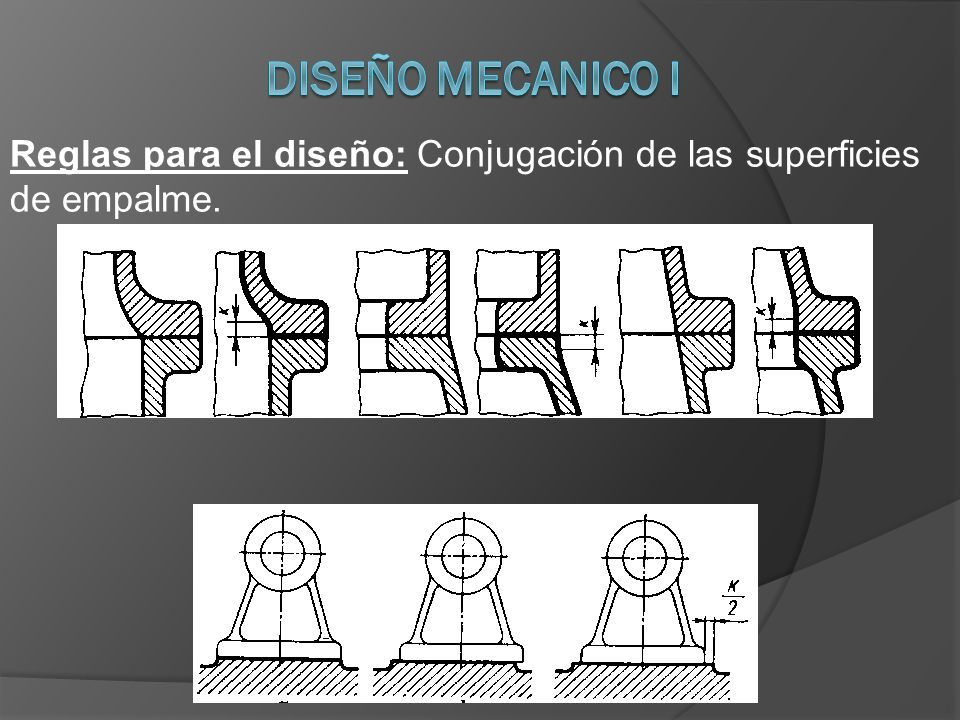

55 Reglas para el diseño: Conjugación de las superficies de empalme.

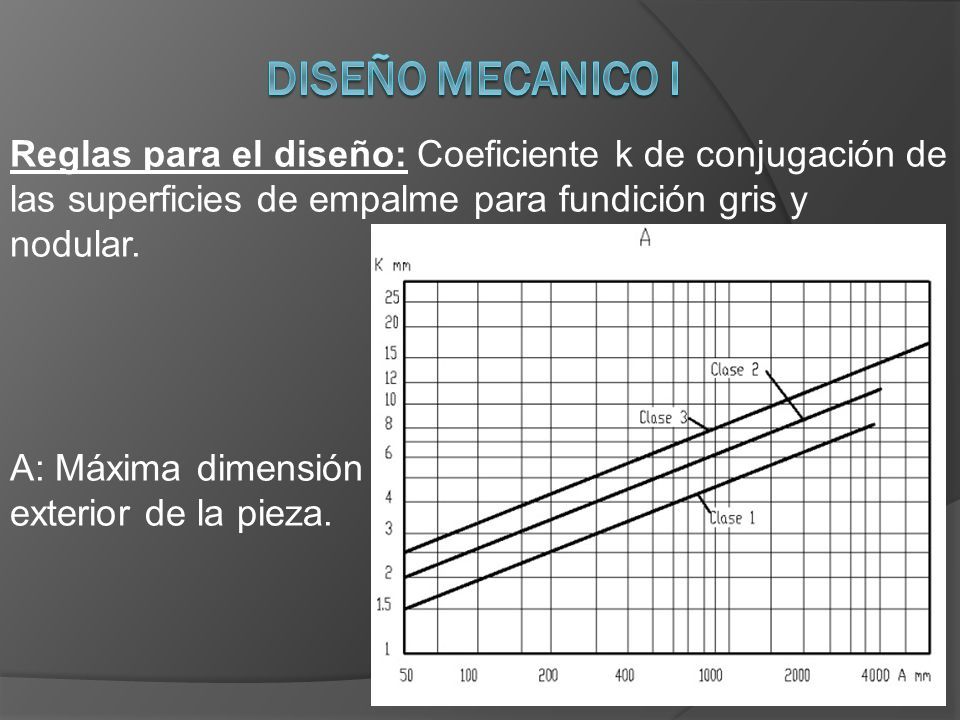

56 Reglas para el diseño: Coeficiente k de conjugación de las superficies de empalme para fundición gris y nodular. A: Máxima dimensión exterior de la pieza.

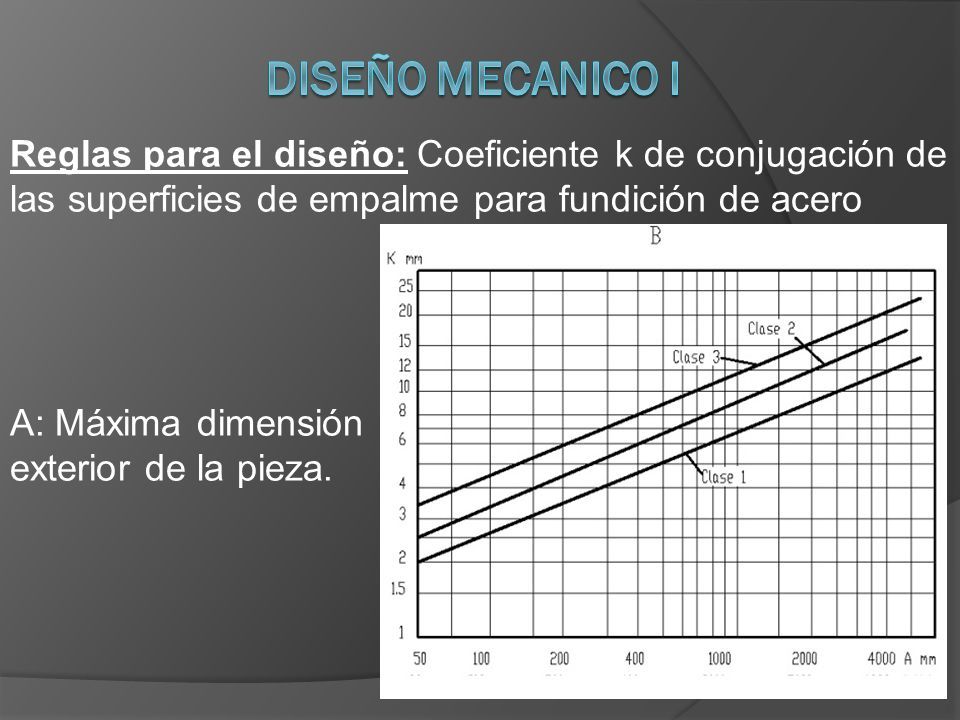

57 Reglas para el diseño: Coeficiente k de conjugación de las superficies de empalme para fundición de acero A: Máxima dimensión exterior de la pieza.
