1 Carlos Viesca González1 Control Estadístico de Calidad Carlos Viesca González

2 2 CAPÍTULO 1 Conceptos básicos y variabilidad.

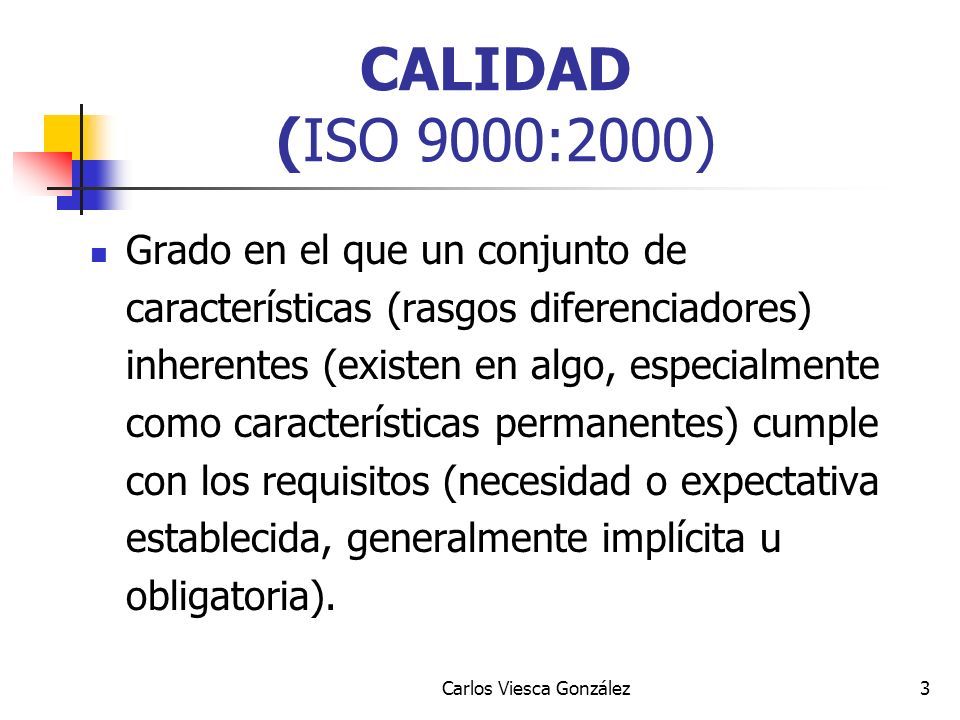

3 Carlos Viesca González3 CALIDAD (ISO 9000:2000) Grado en el que un conjunto de características (rasgos diferenciadores) inherentes (existen en algo, especialmente como características permanentes) cumple con los requisitos (necesidad o expectativa establecida, generalmente implícita u obligatoria).

4 Carlos Viesca González4 Dimensiones de la calidad (Garvin, 1987) La calidad de un producto se puede evaluar de varias formas: 1. Desempeño. ¿Desempeñará el producto la función para la cual fue creado? 2. Confiabilidad. ¿Con qué frecuencia falla el producto? 3. Durabilidad. ¿Cuánto dura el producto? 4. Disponibilidad del servicio. ¿Qué tan fácil es reparar un producto?

5 Carlos Viesca González5 5. Estética. ¿Cómo se ve el producto? 6. Características distintivas. ¿Qué más hace el producto? 7. Calidad percibida. ¿Cuál es la reputación de la compañía o de sus productos? 8. Conformancia o cumplimiento con los estándares. ¿Está hecho el producto conforme el diseñador lo pretendía? Dimensiones de la calidad (Garvin 1987)

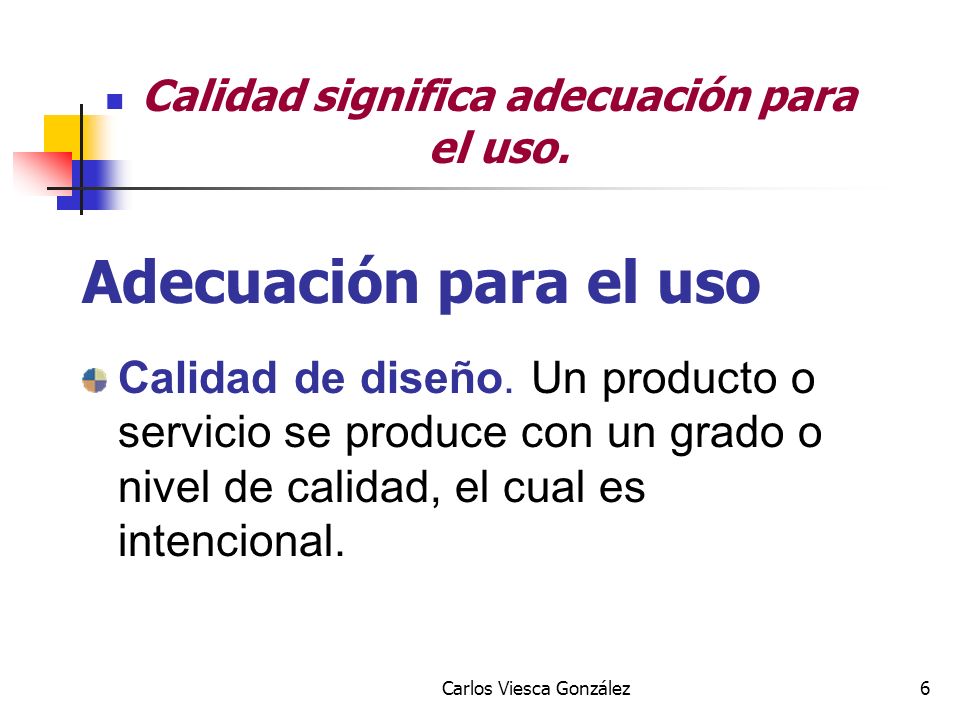

6 Carlos Viesca González6 Adecuación para el uso Calidad significa adecuación para el uso. Calidad de diseño. Un producto o servicio se produce con un grado o nivel de calidad, el cual es intencional.

7 Carlos Viesca González7 Calidad de conformancia. Qué tan bien cumple un producto o servicio con las especificaciones de diseño. Se ve afectada por: el proceso de manufactura, el entrenamiento y la supervisión, el sistema de calidad, el grado al cual se aplican los procedimientos del sistema de calidad y la motivación de la fuerza de trabajo, entre otros factores. Adecuación para el uso

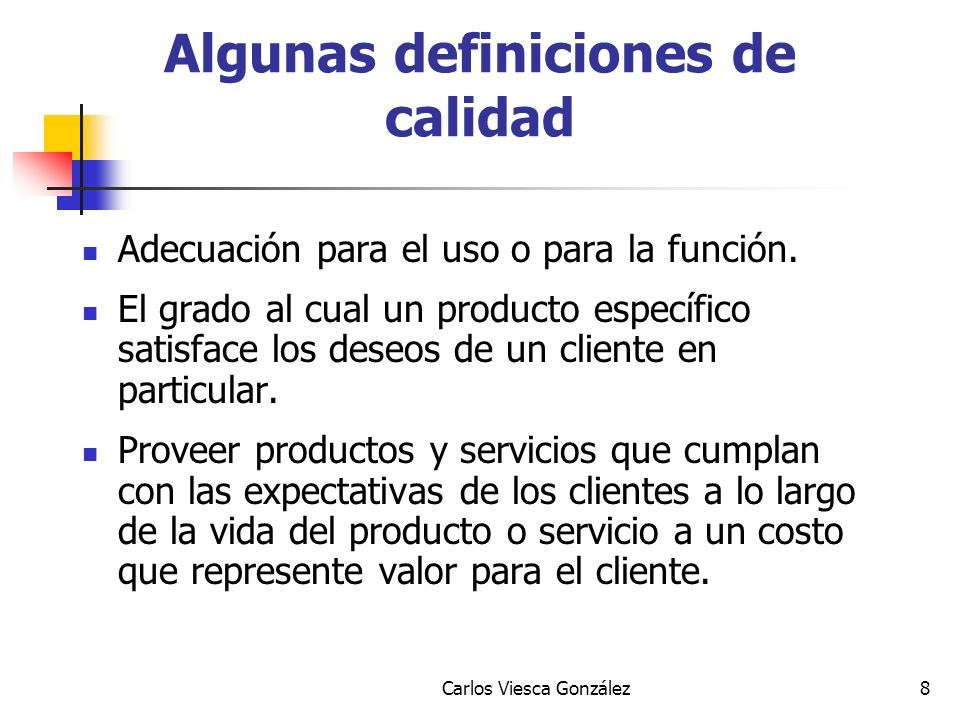

8 Carlos Viesca González8 Algunas definiciones de calidad Adecuación para el uso o para la función. El grado al cual un producto específico satisface los deseos de un cliente en particular. Proveer productos y servicios que cumplan con las expectativas de los clientes a lo largo de la vida del producto o servicio a un costo que represente valor para el cliente.

9 Carlos Viesca González9 El grado al cual un producto es conforme a las especificaciones del diseño. Las características o atributos que distinguen a un artículo de otro. Conformancia con los requerimientos de ingeniería aplicables, de acuerdo con las especificaciones, dibujos y demás documentos de ingeniería relacionados. Algunas definiciones de calidad

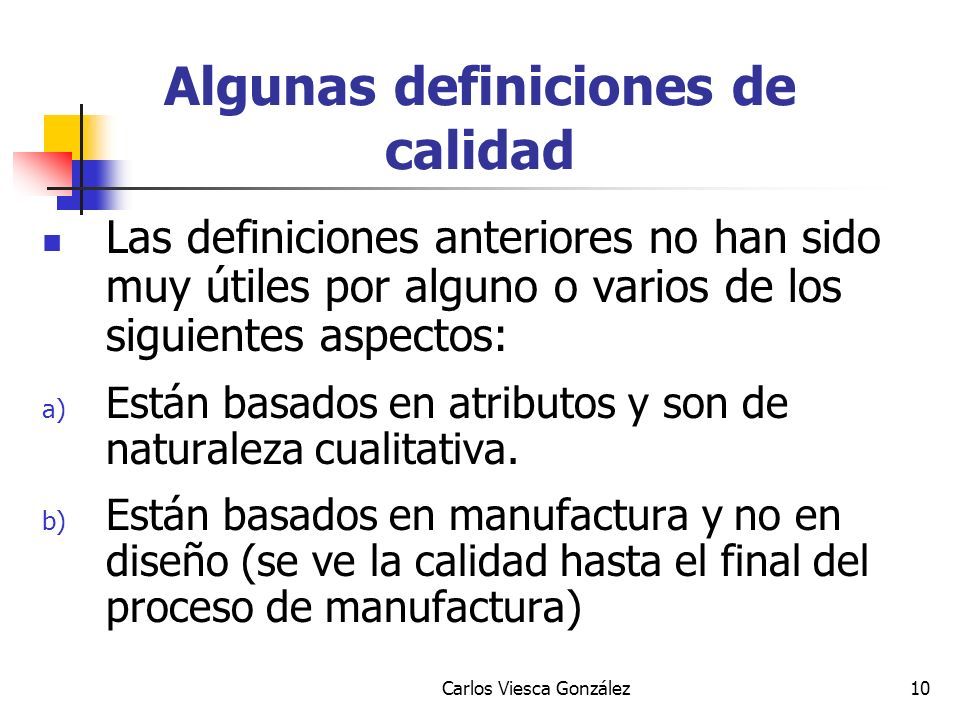

10 Carlos Viesca González10 Las definiciones anteriores no han sido muy útiles por alguno o varios de los siguientes aspectos: a) Están basados en atributos y son de naturaleza cualitativa. b) Están basados en manufactura y no en diseño (se ve la calidad hasta el final del proceso de manufactura) Algunas definiciones de calidad

11 Carlos Viesca González11 c) No establecen claramente la relación apropiada entre deseos, necesidades, expectativas del cliente y la función del producto. Un producto se puede vender por un atributo pero perderá mercado por su función, por su calidad. Algunas definiciones de calidad

12 Carlos Viesca González12 Función de pérdida de Taguchi. La pérdida impartida a la sociedad durante el uso de un producto es un resultado de la variación funcional y de los efectos dañinos derivados del uso del mismo (efectos colaterales que no están relacionados con la función del producto).

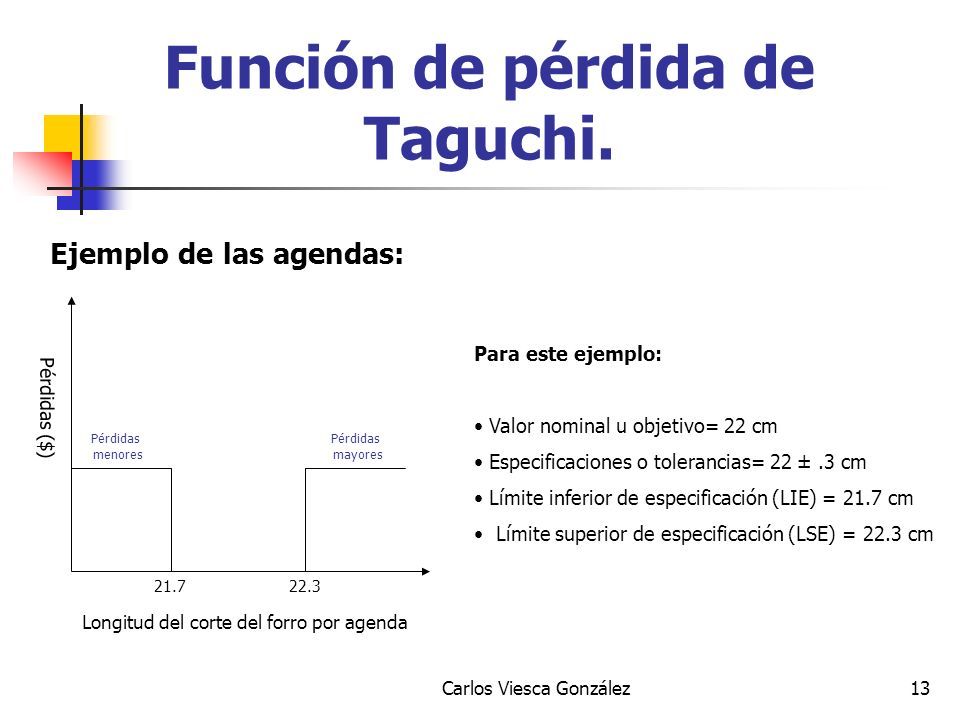

13 Carlos Viesca González13 Función de pérdida de Taguchi. Ejemplo de las agendas: Pérdidas ($) Longitud del corte del forro por agenda 21.722.3 Pérdidas menores Pérdidas mayores Para este ejemplo: Valor nominal u objetivo= 22 cm Especificaciones o tolerancias= 22 ±.3 cm Límite inferior de especificación (LIE) = 21.7 cm Límite superior de especificación (LSE) = 22.3 cm

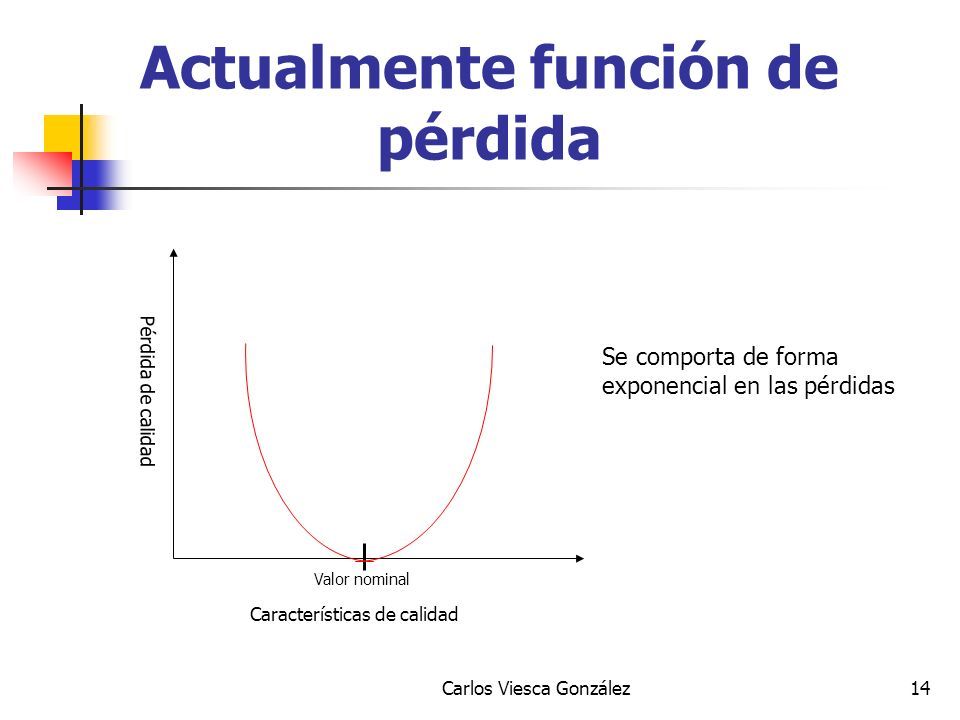

14 Carlos Viesca González14 Actualmente función de pérdida Pérdida de calidad Características de calidad Valor nominal Se comporta de forma exponencial en las pérdidas

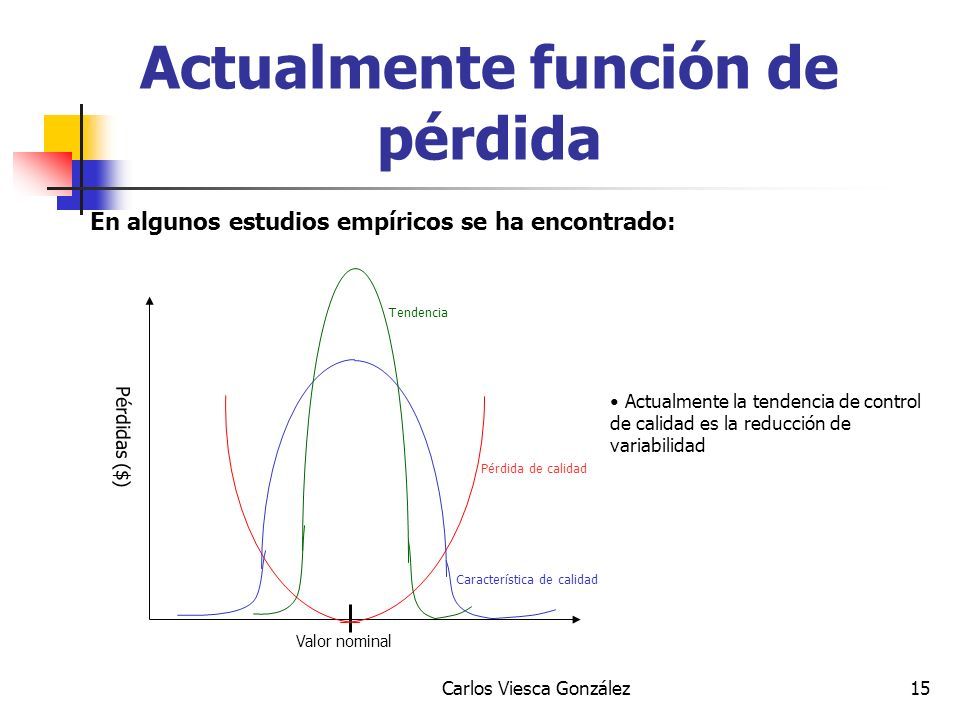

15 Carlos Viesca González15 Actualmente función de pérdida En algunos estudios empíricos se ha encontrado: Pérdidas ($) Valor nominal Pérdida de calidad Característica de calidad Tendencia Actualmente la tendencia de control de calidad es la reducción de variabilidad

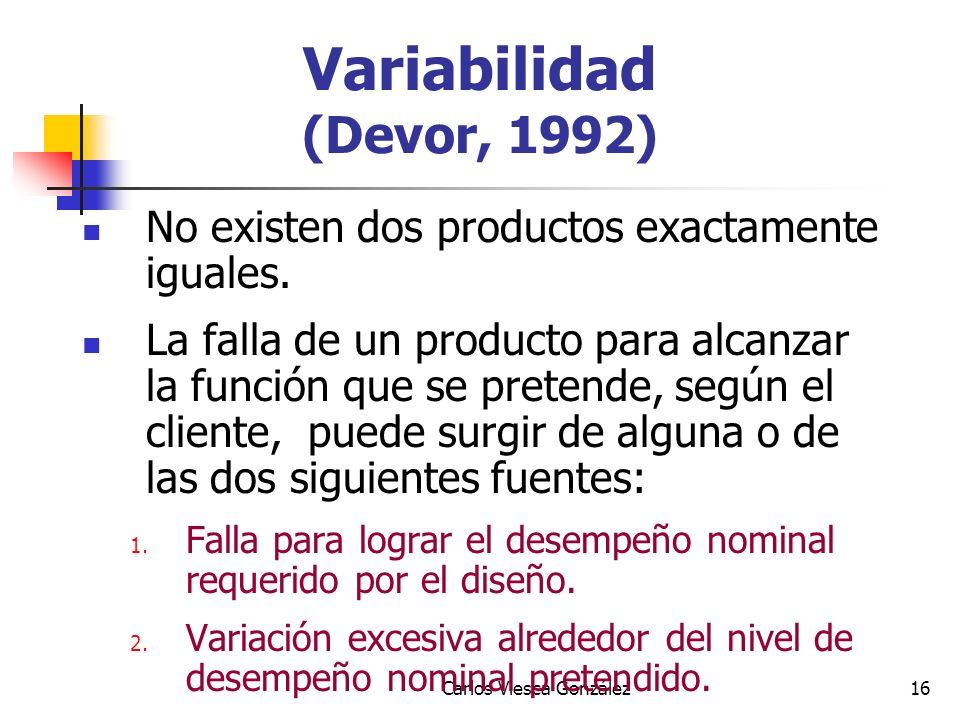

16 Carlos Viesca González16 Variabilidad (Devor, 1992) No existen dos productos exactamente iguales. La falla de un producto para alcanzar la función que se pretende, según el cliente, puede surgir de alguna o de las dos siguientes fuentes: 1. Falla para lograr el desempeño nominal requerido por el diseño. 2. Variación excesiva alrededor del nivel de desempeño nominal pretendido.

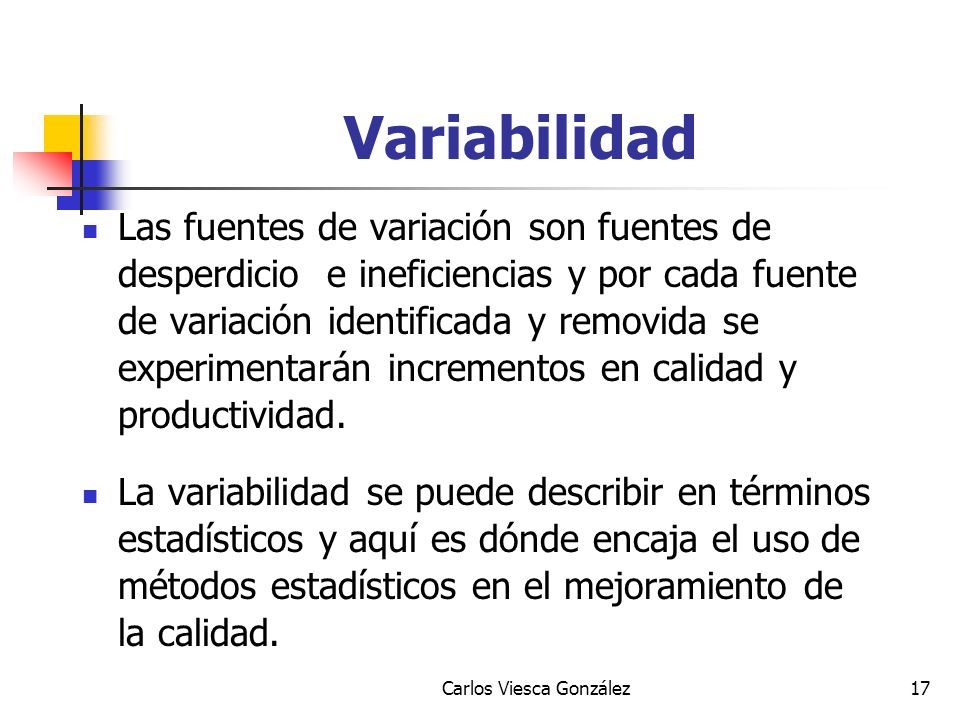

17 Carlos Viesca González17 Variabilidad Las fuentes de variación son fuentes de desperdicio e ineficiencias y por cada fuente de variación identificada y removida se experimentarán incrementos en calidad y productividad. La variabilidad se puede describir en términos estadísticos y aquí es dónde encaja el uso de métodos estadísticos en el mejoramiento de la calidad.

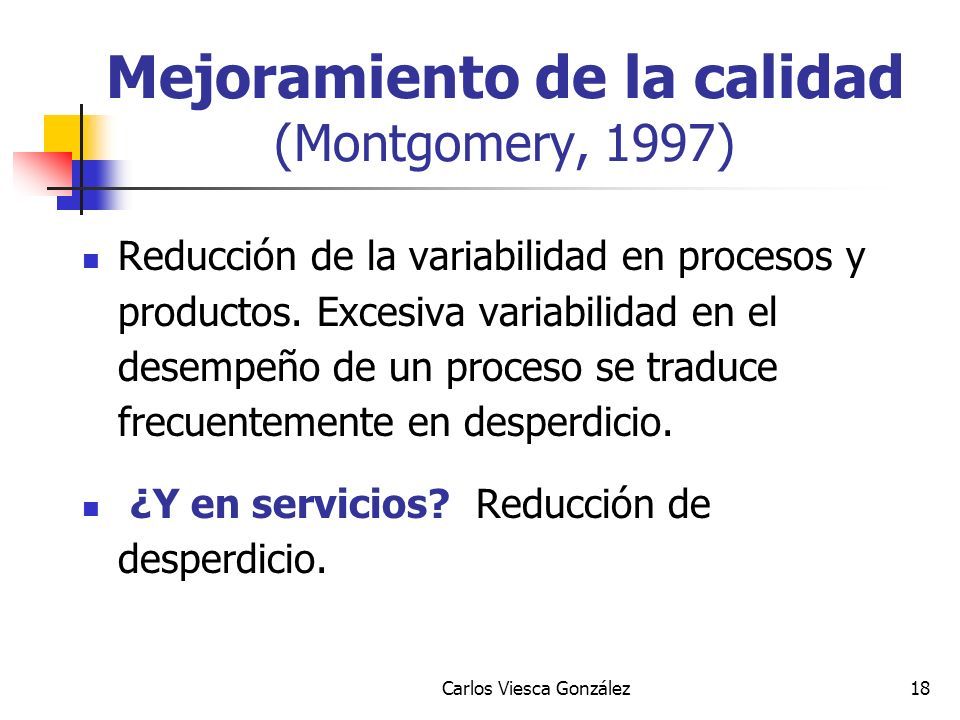

18 Carlos Viesca González18 Mejoramiento de la calidad (Montgomery, 1997) Reducción de la variabilidad en procesos y productos. Excesiva variabilidad en el desempeño de un proceso se traduce frecuentemente en desperdicio. ¿Y en servicios? Reducción de desperdicio.

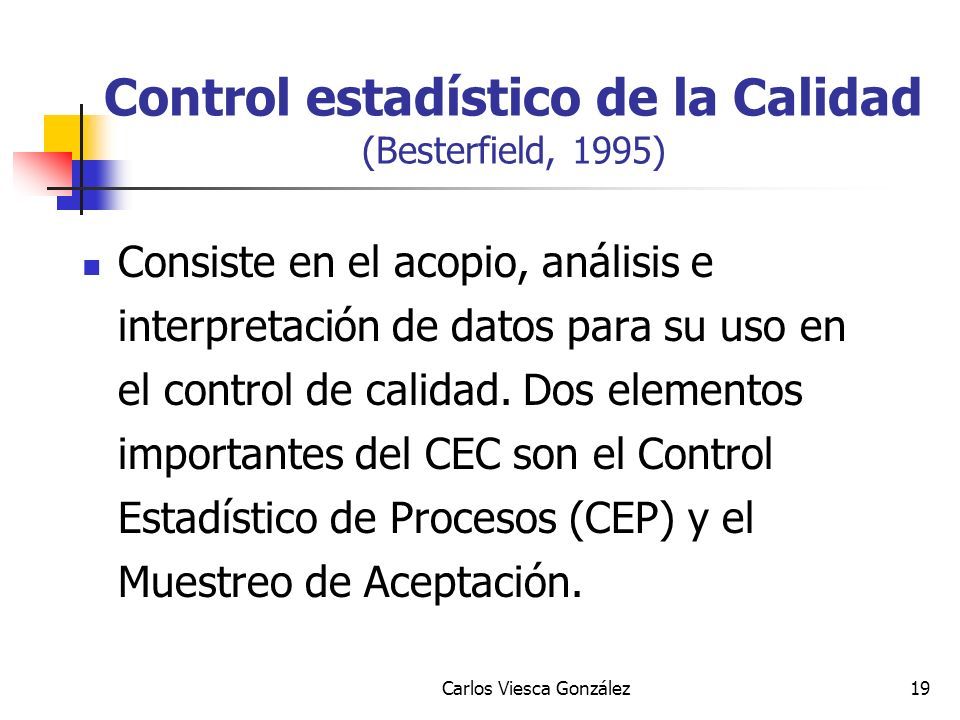

19 Carlos Viesca González19 Control estadístico de la Calidad (Besterfield, 1995) Consiste en el acopio, análisis e interpretación de datos para su uso en el control de calidad. Dos elementos importantes del CEC son el Control Estadístico de Procesos (CEP) y el Muestreo de Aceptación.

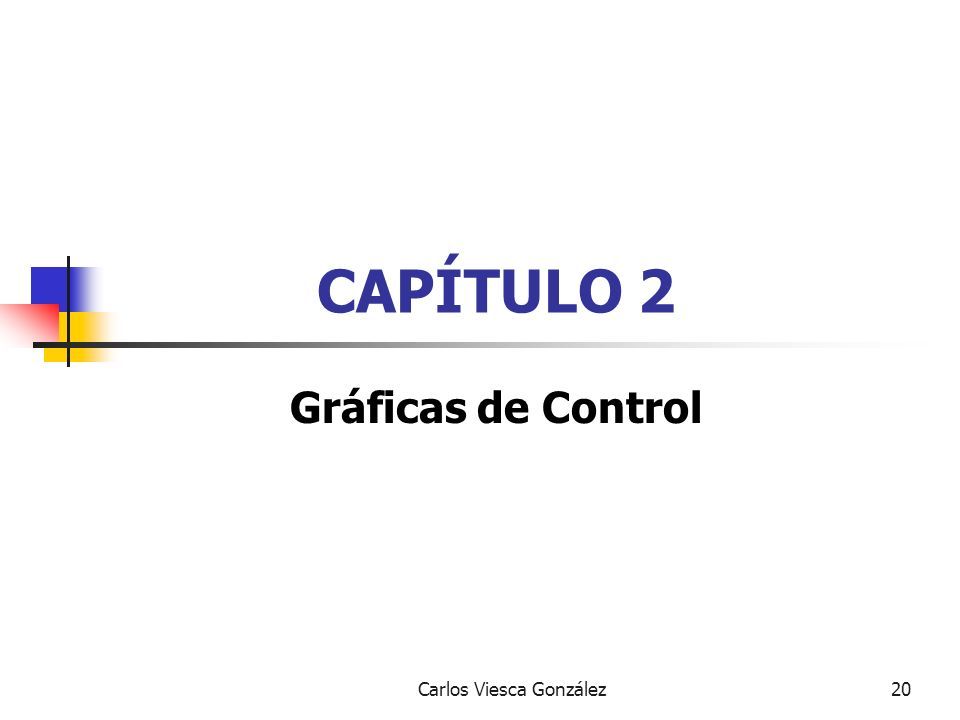

20 Carlos Viesca González20 CAPÍTULO 2 Gráficas de Control

21 Carlos Viesca González21 Gráficas de control Característica de calidad tiempo Límite superior de control (LSC) Límite inferior de control (LIC) Línea central (LC) Dónde el tiempo representa la muestra o subgrupo

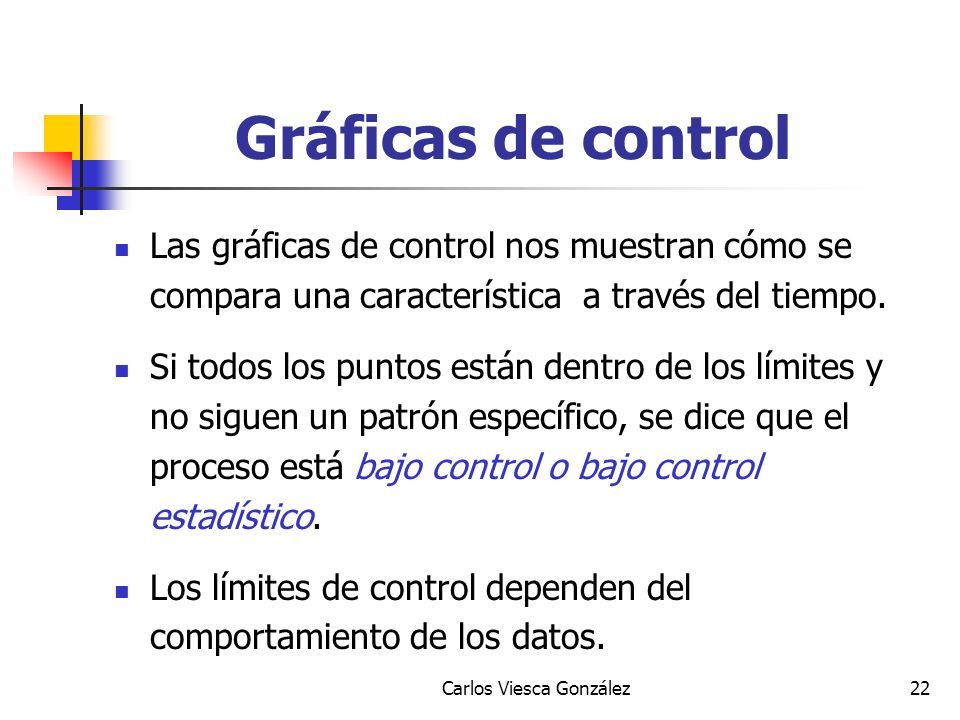

22 Carlos Viesca González22 Las gráficas de control nos muestran cómo se compara una característica a través del tiempo. Si todos los puntos están dentro de los límites y no siguen un patrón específico, se dice que el proceso está bajo control o bajo control estadístico. Los límites de control dependen del comportamiento de los datos. Gráficas de control

23 Carlos Viesca González23 Concepto de control estadístico de Shewhart: Se dice que un fenómeno está controlado cuando, a través del uso de la experiencia pasada, se puede predecir al menos dentro de ciertos límites como se espera que varie el fenómeno en el futuro. Si un proceso no está en estado controlado, la productividad o el éxito económico no se garantiza. Gráficas de control

24 Carlos Viesca González24 Límites de especificación: Límites de especificación: dependen del diseño o del cliente. Límites de control: Límites de control: los determina el proceso. Gráficas de control

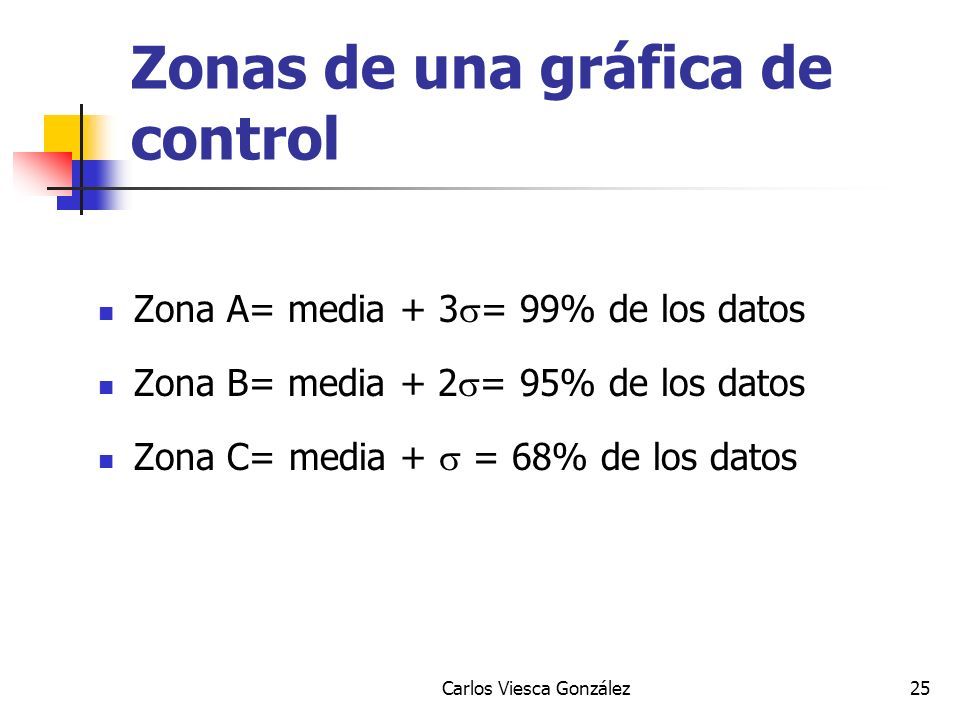

25 Carlos Viesca González25 Zonas de una gráfica de control Zona A= media + 3  = 99% de los datos Zona B= media + 2  = 95% de los datos Zona C= media +  = 68% de los datos

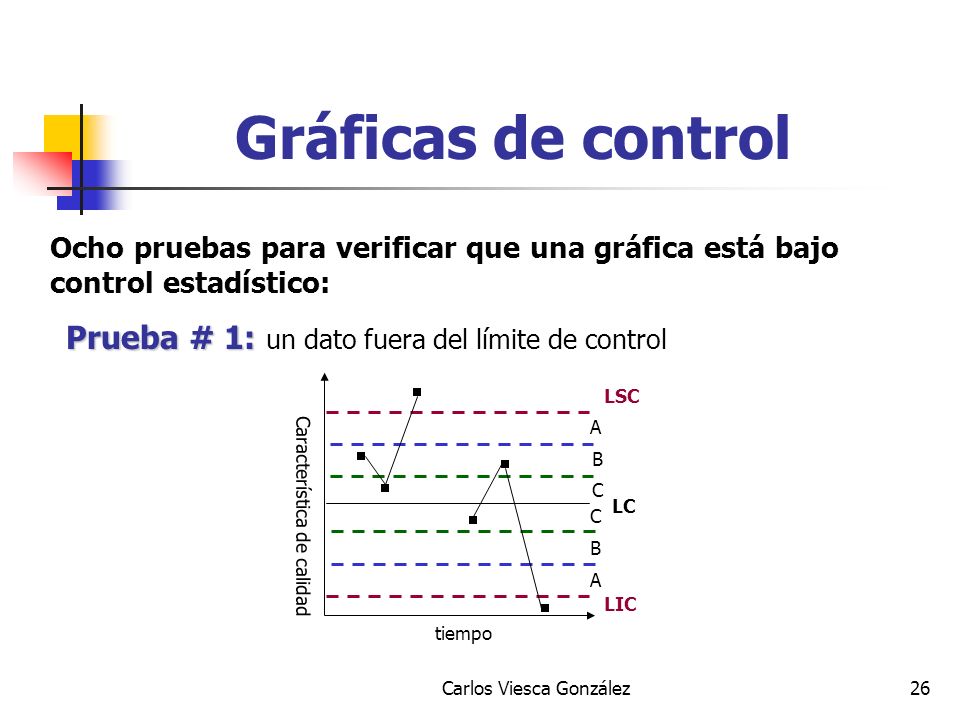

26 Carlos Viesca González26 Gráficas de control Ocho pruebas para verificar que una gráfica está bajo control estadístico: Prueba # 1: Prueba # 1: un dato fuera del límite de control Característica de calidad tiempo LSC LIC LC A B C C B A

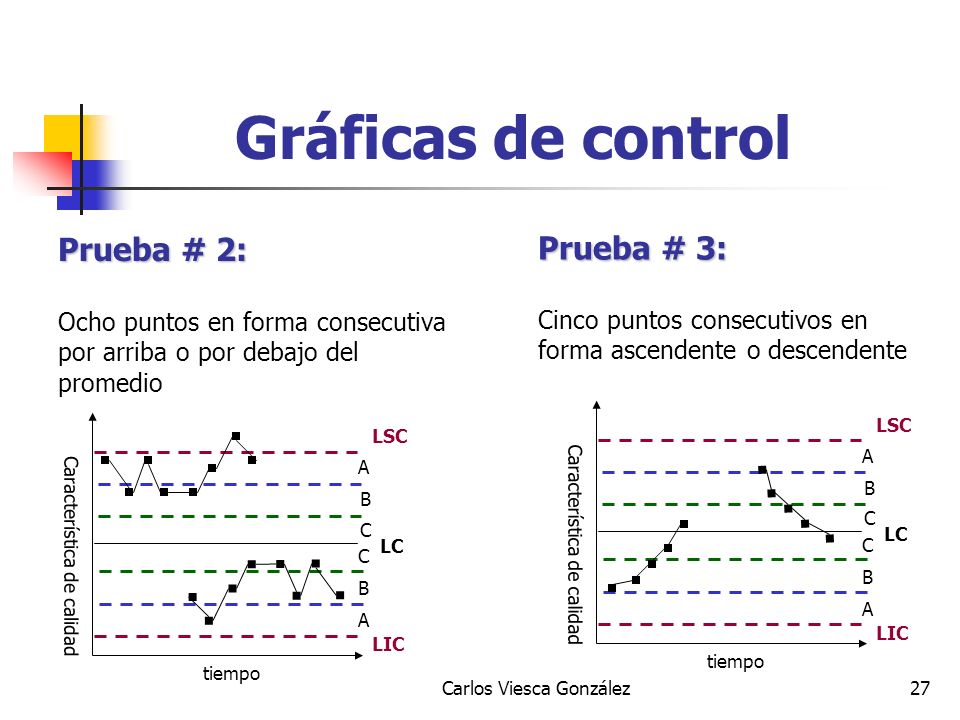

27 Carlos Viesca González27 Gráficas de control Prueba # 2: Ocho puntos en forma consecutiva por arriba o por debajo del promedio Característica de calidad tiempo LSC LIC LC A B C C B A Prueba # 3: Cinco puntos consecutivos en forma ascendente o descendente Característica de calidad tiempo LSC LIC LC A B C C B A

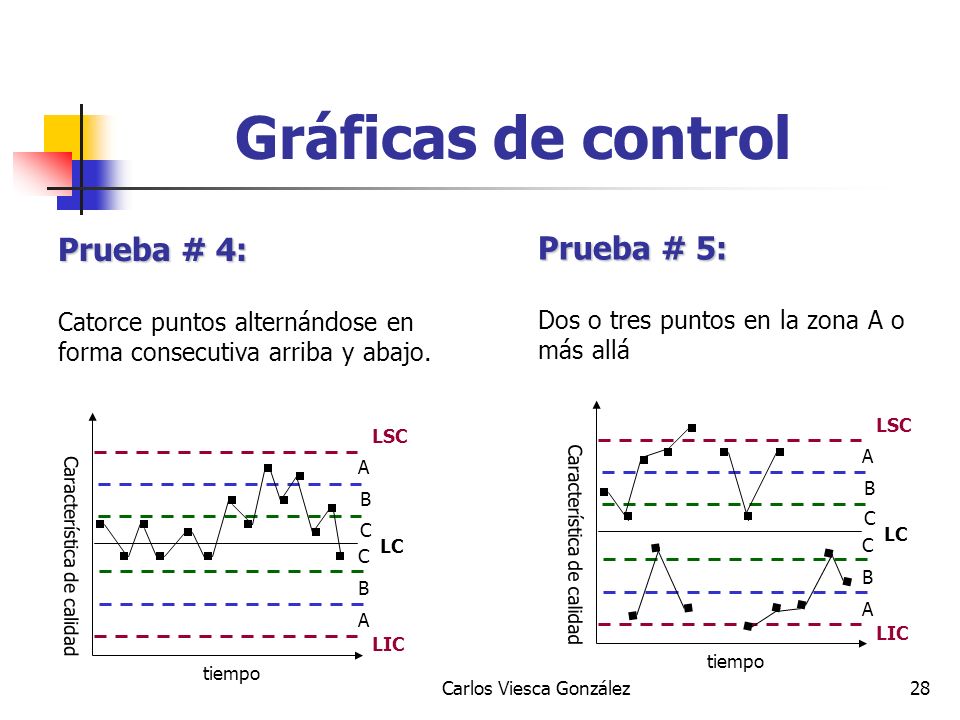

28 Carlos Viesca González28 Gráficas de control Prueba # 4: Catorce puntos alternándose en forma consecutiva arriba y abajo. Prueba # 5: Dos o tres puntos en la zona A o más allá Característica de calidad tiempo LSC LIC LC A B C C B A Característica de calidad tiempo LSC LIC LC A B C C B A

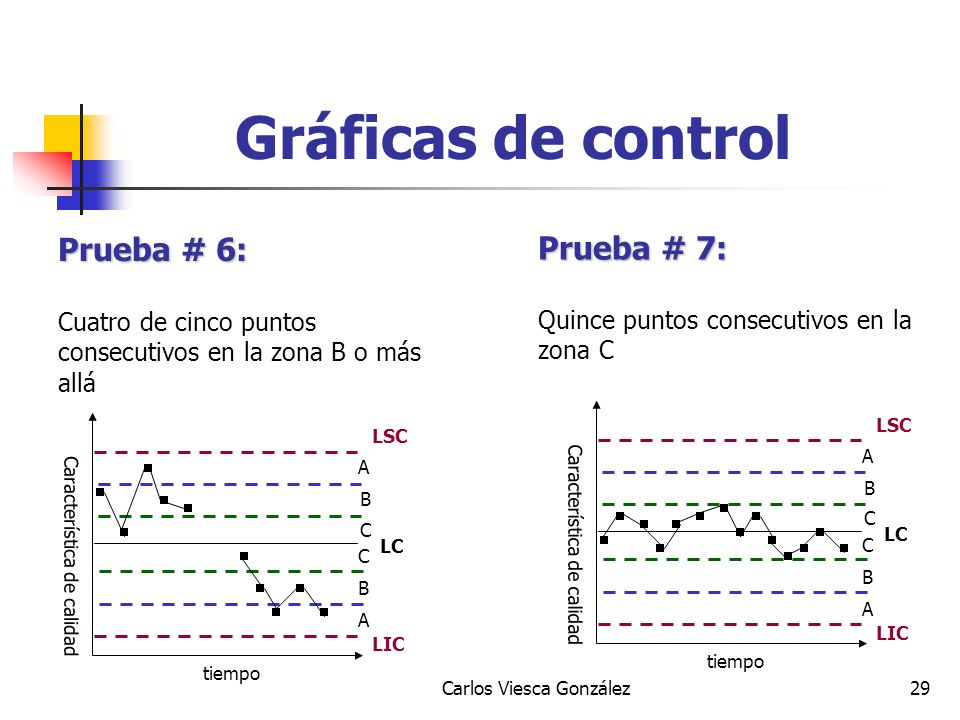

29 Carlos Viesca González29 Gráficas de control Prueba # 6: Cuatro de cinco puntos consecutivos en la zona B o más allá Prueba # 7: Quince puntos consecutivos en la zona C Característica de calidad tiempo LSC LIC LC A B C C B A Característica de calidad tiempo LSC LIC LC A B C C B A

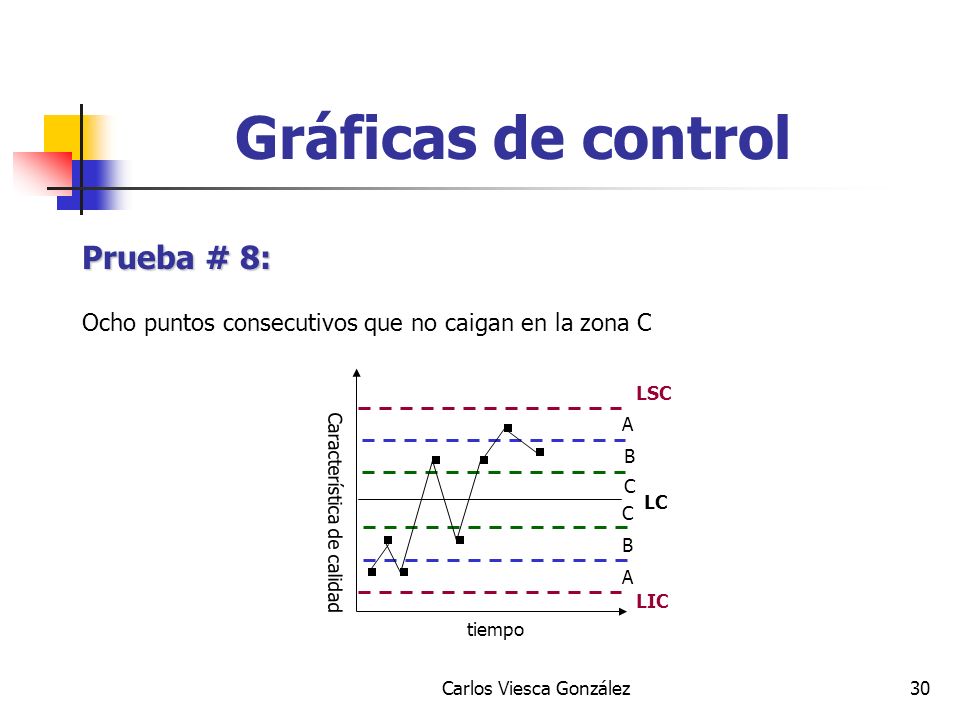

30 Carlos Viesca González30 Gráficas de control Prueba # 8: Ocho puntos consecutivos que no caigan en la zona C Característica de calidad tiempo LSC LIC LC A B C C B A

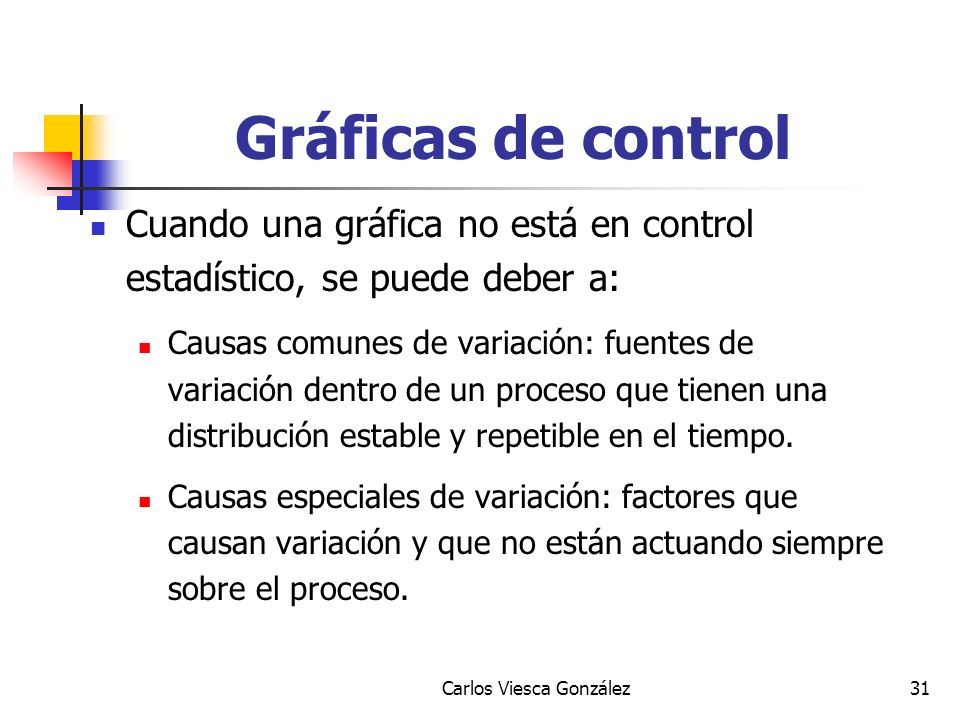

31 Carlos Viesca González31 Cuando una gráfica no está en control estadístico, se puede deber a: Causas comunes de variación: fuentes de variación dentro de un proceso que tienen una distribución estable y repetible en el tiempo. Causas especiales de variación: factores que causan variación y que no están actuando siempre sobre el proceso. Gráficas de control

32 Carlos Viesca González32 Estadística de las gráficas de control Prueba de hipótesis: Ho: El proceso está bajo control vs Ha: El proceso no está bajo control Error tipo I: Rechazar Ho cuando Ho es verdadero. Se concluye que “el proceso no está bajo control, cuando realmente si lo está”. P(Error tipo I)= 

33 Carlos Viesca González33 Error tipo II: Aceptar Ho cuando Ho es falsa. Se concluye que “el proceso está bajo control, cuando realmente no lo está”. P(Error tipo II)=  Para fines de cálculo de  y , suponga que el proceso no está bajo control si hay un cambio en la media del mismo. Estadística de las gráficas de control

34 Carlos Viesca González34 Fórmulas: Estadística de las gráficas de control

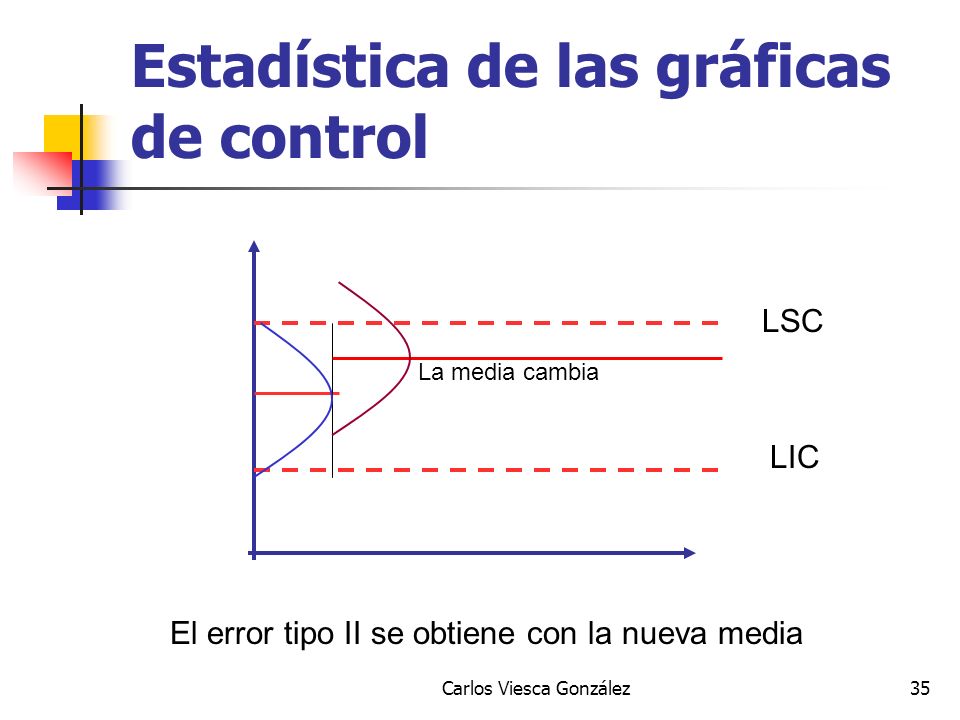

35 Carlos Viesca González35 Estadística de las gráficas de control LSC LIC La media cambia El error tipo II se obtiene con la nueva media

36 Carlos Viesca González36 Curva característica de operación Es una medida de de la bondad de una gráfica de control para detectar cambios en los parámetros de los procesos ( ,  ). P(no detectar cambios)=  Cambios en la media del proceso

37 Carlos Viesca González37 ARL (Average run length) Denota el número de muestras que en promedio se requieren para detectar una señal fuera de control. Si el proceso está bajo control: Entre más grande sea el ARL es mejor, ya que no se tienen muchas falsas alarmas.

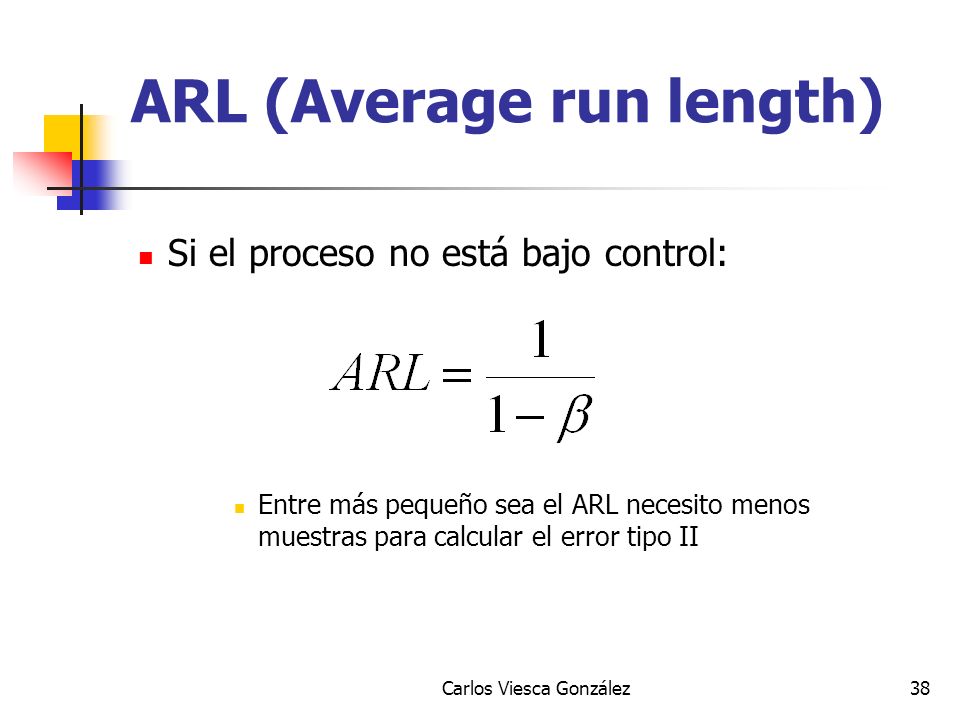

38 Carlos Viesca González38 Si el proceso no está bajo control: Entre más pequeño sea el ARL necesito menos muestras para calcular el error tipo II ARL (Average run length)

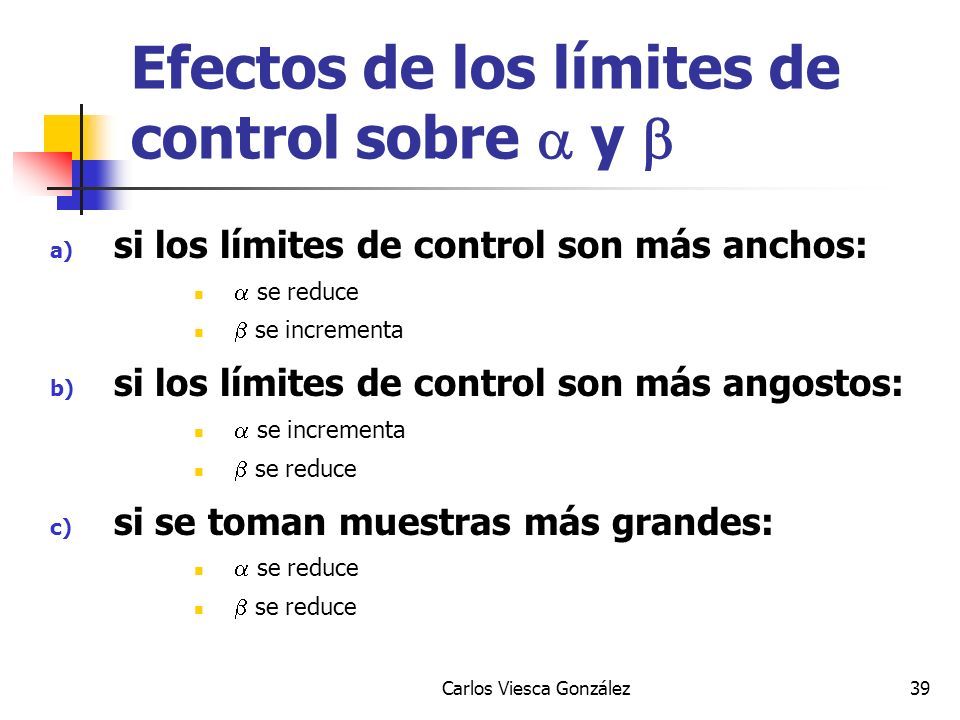

39 Carlos Viesca González39 Efectos de los límites de control sobre  y  a) si los límites de control son más anchos:  se reduce  se incrementa b) si los límites de control son más angostos:  se incrementa  se reduce c) si se toman muestras más grandes:  se reduce  se reduce

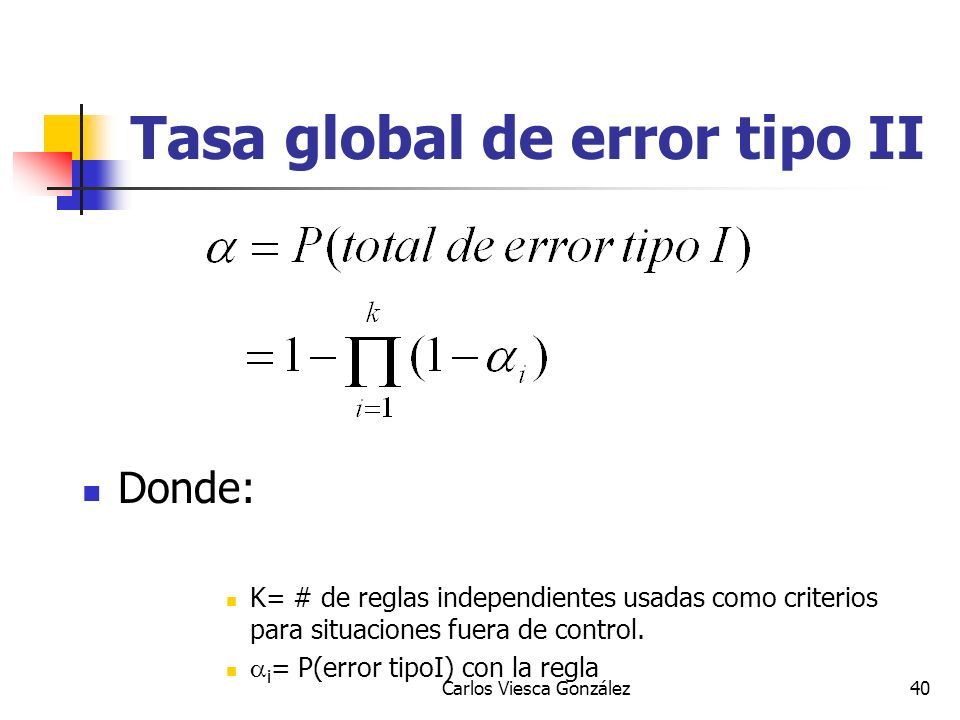

40 Carlos Viesca González40 Tasa global de error tipo II Donde: K= # de reglas independientes usadas como criterios para situaciones fuera de control.  i = P(error tipoI) con la regla

41 Carlos Viesca González41 Tipos de gráficas de control Para valores continuos: Gráfica de medias y desviación estándar. Gráfica de medias y rangos. Gráfica de observaciones individuales y rangos móviles.

42 Carlos Viesca González42 Tipos de gráficas de control Para valores discretos (atributos): Gráfica de proporción de artículos defectuosos (p) Gráfica de número de artículos defectuosos (np) Gráfica de número de defectos o disconformidades (C) Gráfica de número de defectos por unidad (U)

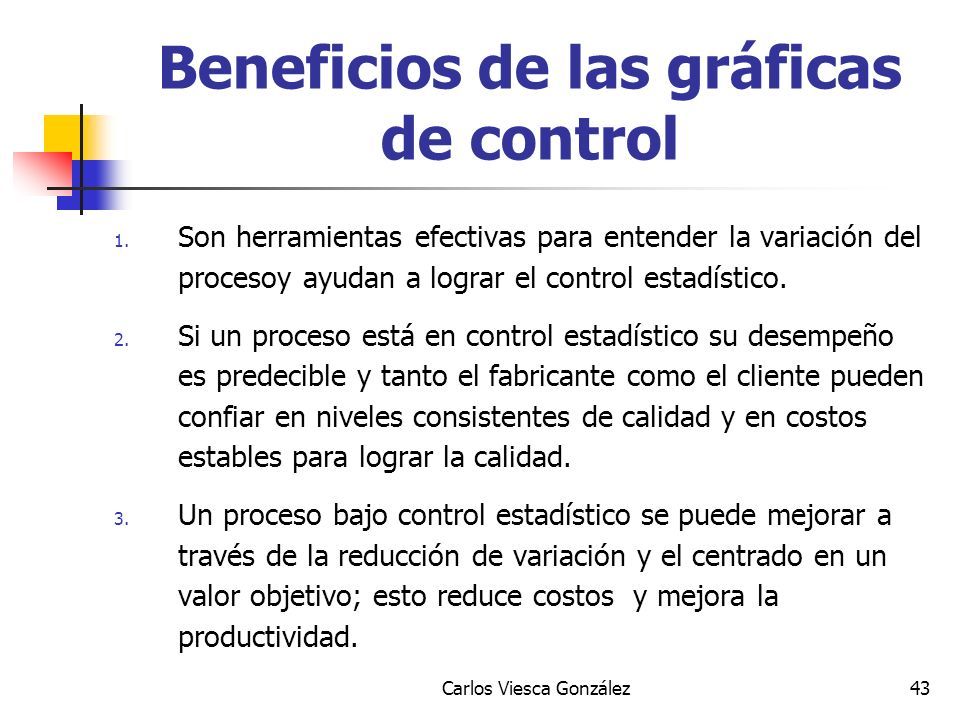

43 Carlos Viesca González43 Beneficios de las gráficas de control 1. Son herramientas efectivas para entender la variación del procesoy ayudan a lograr el control estadístico. 2. Si un proceso está en control estadístico su desempeño es predecible y tanto el fabricante como el cliente pueden confiar en niveles consistentes de calidad y en costos estables para lograr la calidad. 3. Un proceso bajo control estadístico se puede mejorar a través de la reducción de variación y el centrado en un valor objetivo; esto reduce costos y mejora la productividad.

44 Carlos Viesca González44 4. Las gráficas de control proporcionan un lenguaje común para comunicar información sobre el desempeño de un proceso entre muy diversas personas dentro y fuera de la empresa. 5. Las gráficas de control indican dónde está o quien tiene la posible solución de un problema, con lo cual se minimiza la confusión, frustración y el costo de los esfuerzos mal dirigidos para la solución de un problema. Beneficios de las gráficas de control

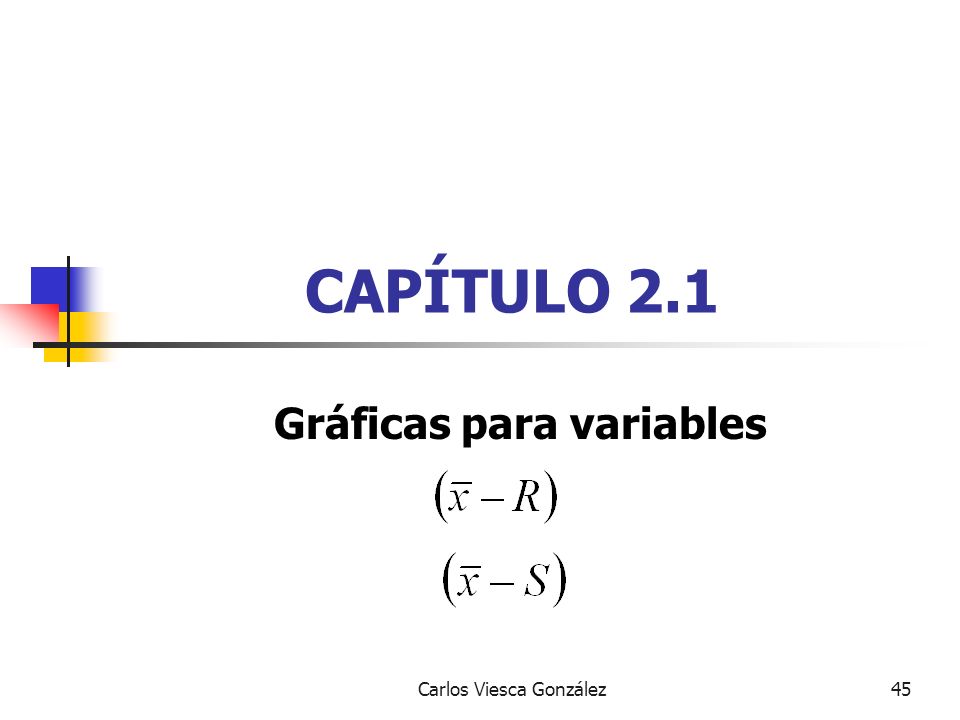

45 Carlos Viesca González45 CAPÍTULO 2.1 Gráficas para variables

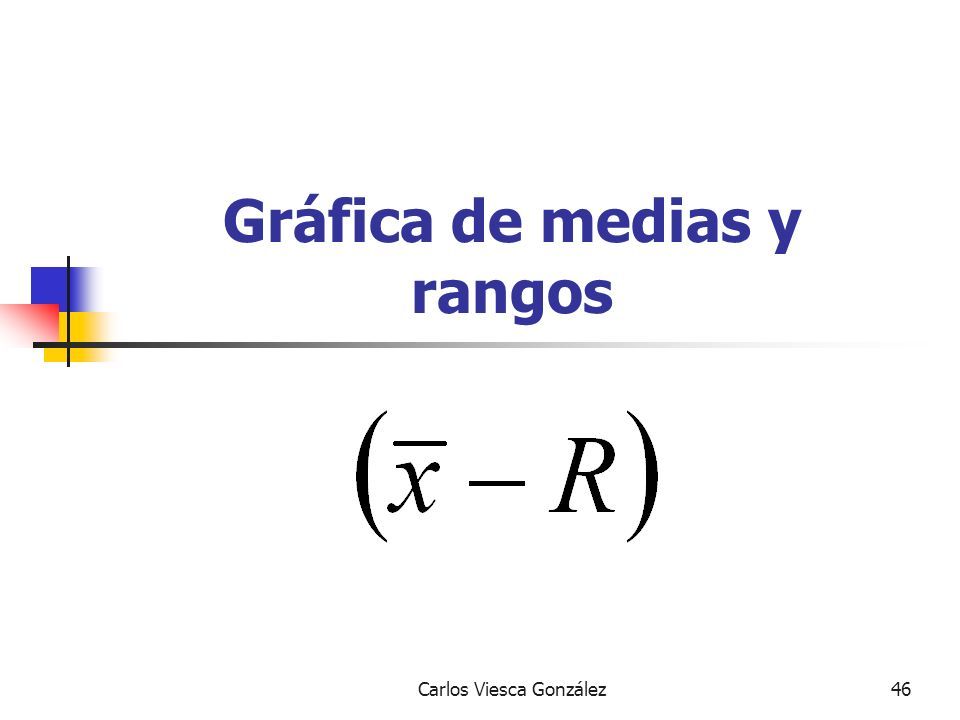

46 Carlos Viesca González46 Gráfica de medias y rangos

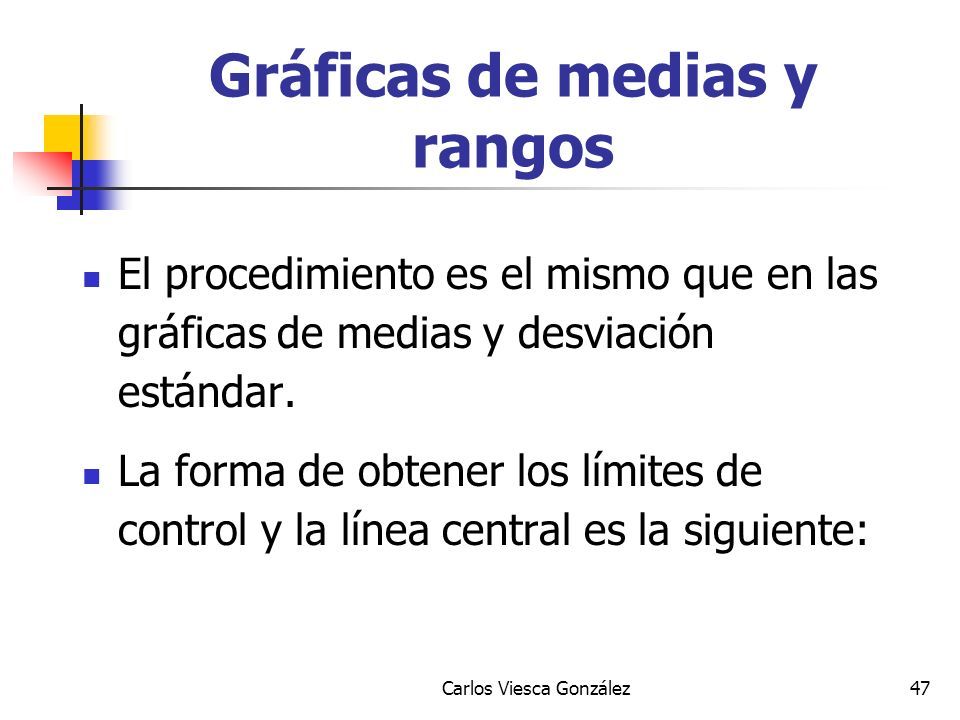

47 Carlos Viesca González47 Gráficas de medias y rangos El procedimiento es el mismo que en las gráficas de medias y desviación estándar. La forma de obtener los límites de control y la línea central es la siguiente:

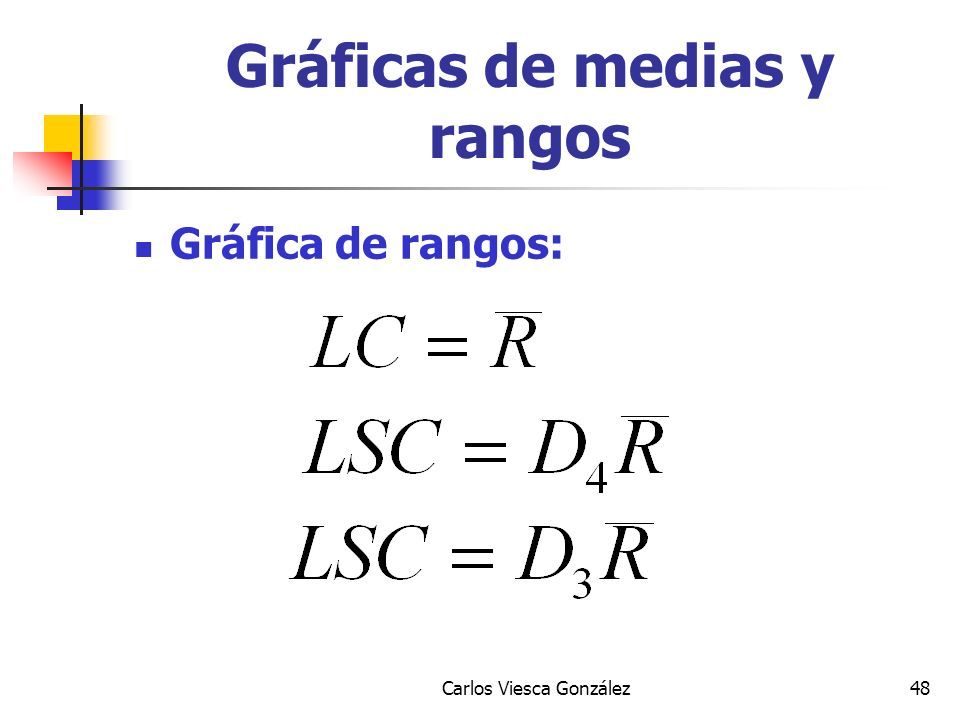

48 Carlos Viesca González48 Gráfica de rangos: Gráficas de medias y rangos

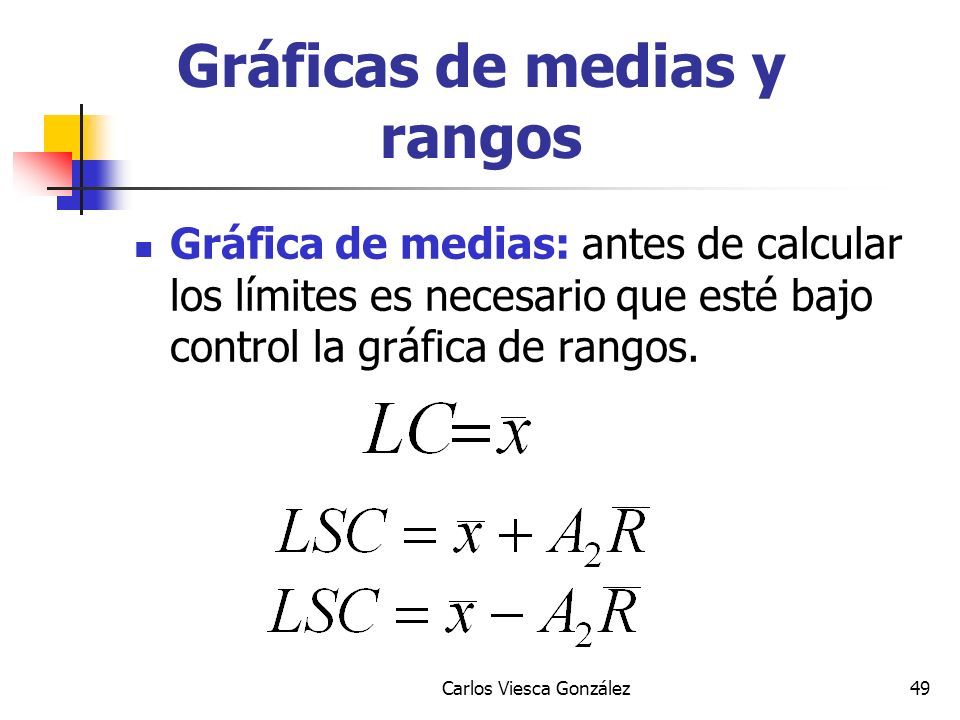

49 Carlos Viesca González49 Gráfica de medias: antes de calcular los límites es necesario que esté bajo control la gráfica de rangos. Gráficas de medias y rangos

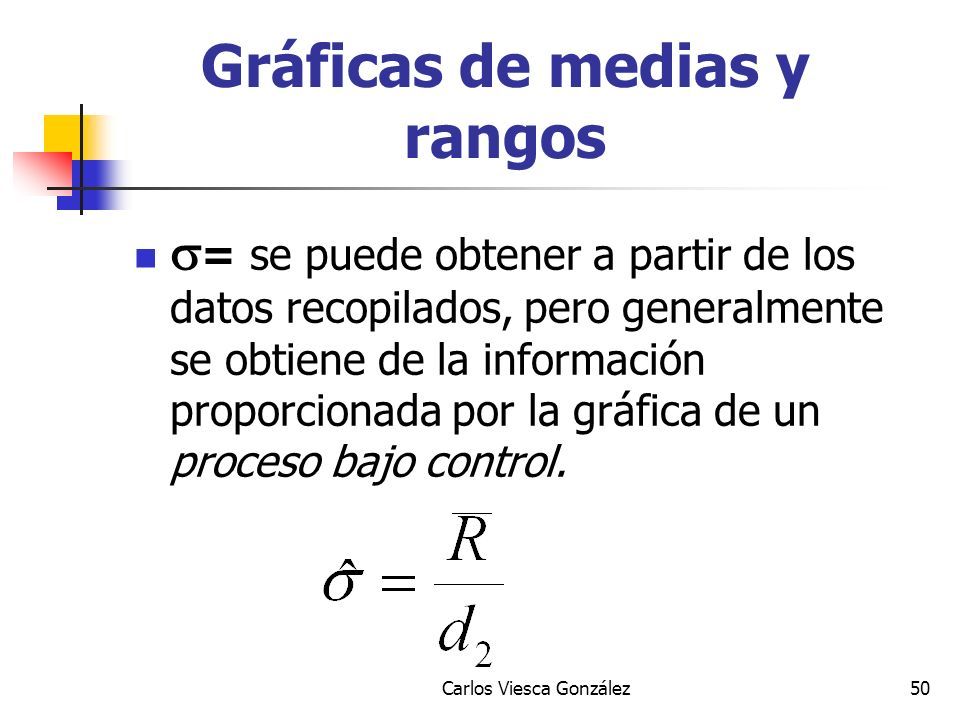

50 Carlos Viesca González50  = se puede obtener a partir de los datos recopilados, pero generalmente se obtiene de la información proporcionada por la gráfica de un proceso bajo control. Gráficas de medias y rangos

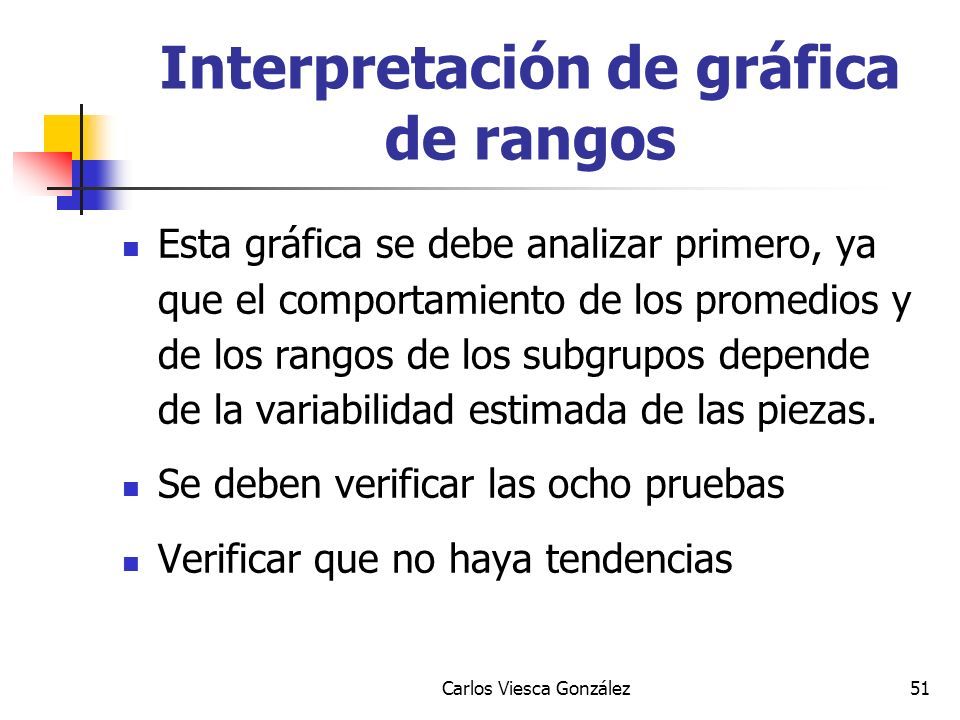

51 Carlos Viesca González51 Interpretación de gráfica de rangos Esta gráfica se debe analizar primero, ya que el comportamiento de los promedios y de los rangos de los subgrupos depende de la variabilidad estimada de las piezas. Se deben verificar las ocho pruebas Verificar que no haya tendencias

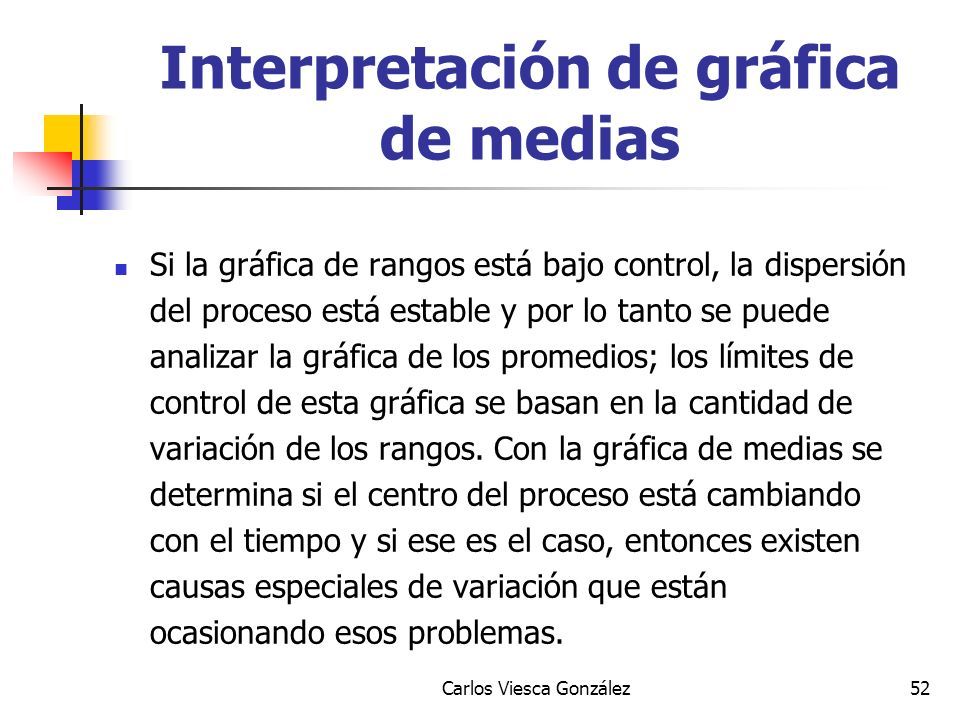

52 Carlos Viesca González52 Interpretación de gráfica de medias Si la gráfica de rangos está bajo control, la dispersión del proceso está estable y por lo tanto se puede analizar la gráfica de los promedios; los límites de control de esta gráfica se basan en la cantidad de variación de los rangos. Con la gráfica de medias se determina si el centro del proceso está cambiando con el tiempo y si ese es el caso, entonces existen causas especiales de variación que están ocasionando esos problemas.

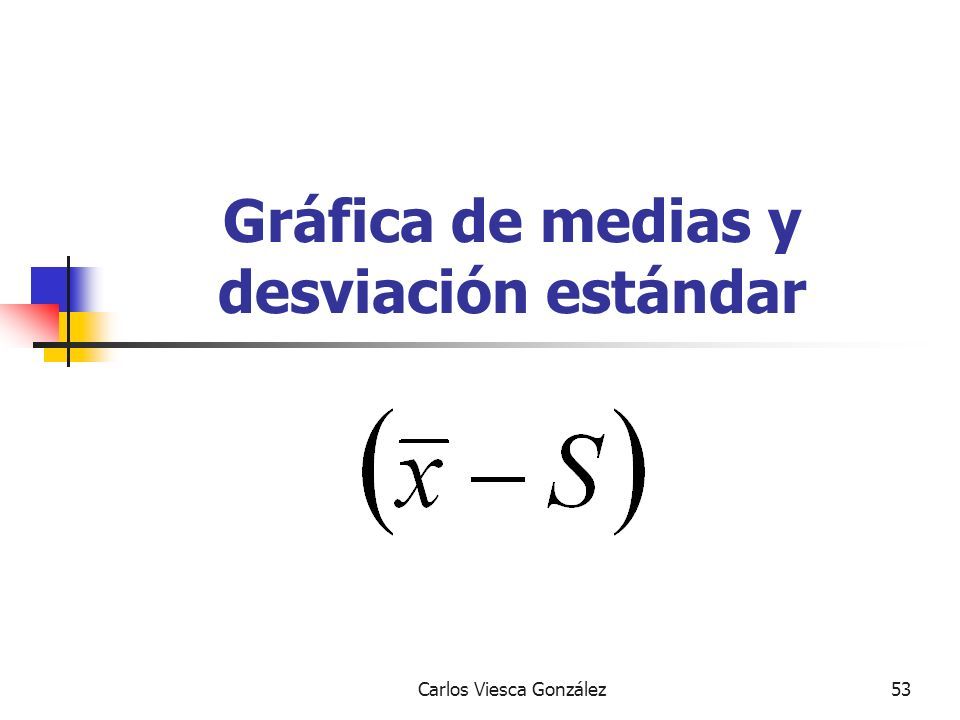

53 Carlos Viesca González53 Gráfica de medias y desviación estándar

54 Carlos Viesca González54 1. Defina cuál será la característica de la calidad: 1. Defina cuál será la característica de la calidad: Otorgar la máxima prioridad a aquellas variables o características medibles y expresables mediante números y que causen problemas en producción o costos. 2. Escoja el subgrupo racional: 2. Escoja el subgrupo racional: Los elementos que conformen cada subgrupo deberán de haberse producido básicamente dentro de las mismas condiciones. Procedimiento para elaborar una gráfica x - S

55 Carlos Viesca González55 3. Recolectar los datos: 3. Recolectar los datos: Recoger información de 25 subgrupos con más de 10 datos en cada subgrupo. Regístrelos en una hoja de datos. 4. Calcular los promedios para cada subgrupo 5. Calcular : 5. Calcular : dividiendo el total de los promedios de cada subgrupo por el número de subgrupos. Procedimiento para elaborar una gráfica x - S

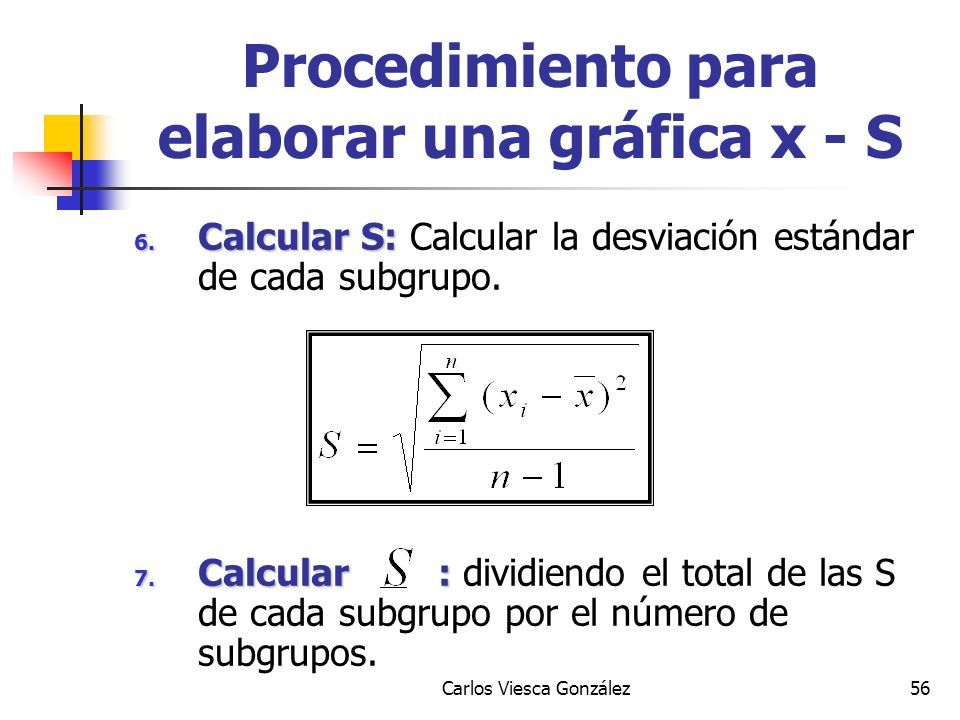

56 Carlos Viesca González56 6. Calcular S: 6. Calcular S: Calcular la desviación estándar de cada subgrupo. 7. Calcular : 7. Calcular : dividiendo el total de las S de cada subgrupo por el número de subgrupos. Procedimiento para elaborar una gráfica x - S

57 Carlos Viesca González57 8. Calcular las líneas de control: 8. Calcular las líneas de control: Calcular cada una de las líneas de control para la gráfica y la gráfica S con las siguientes fórmulas: Procedimiento para elaborar una gráfica x - S

58 Carlos Viesca González58 Gráfica S: Línea central: Límite superior de control: Límite inferior de control: Nota importante: En estas gráficas de control la desviación estándar se estima con la expresión Procedimiento para elaborar una gráfica x - S

59 Carlos Viesca González59 Gráfica : Línea central: Límite superior de control: Límite inferior de control: Procedimiento para elaborar una gráfica x - S

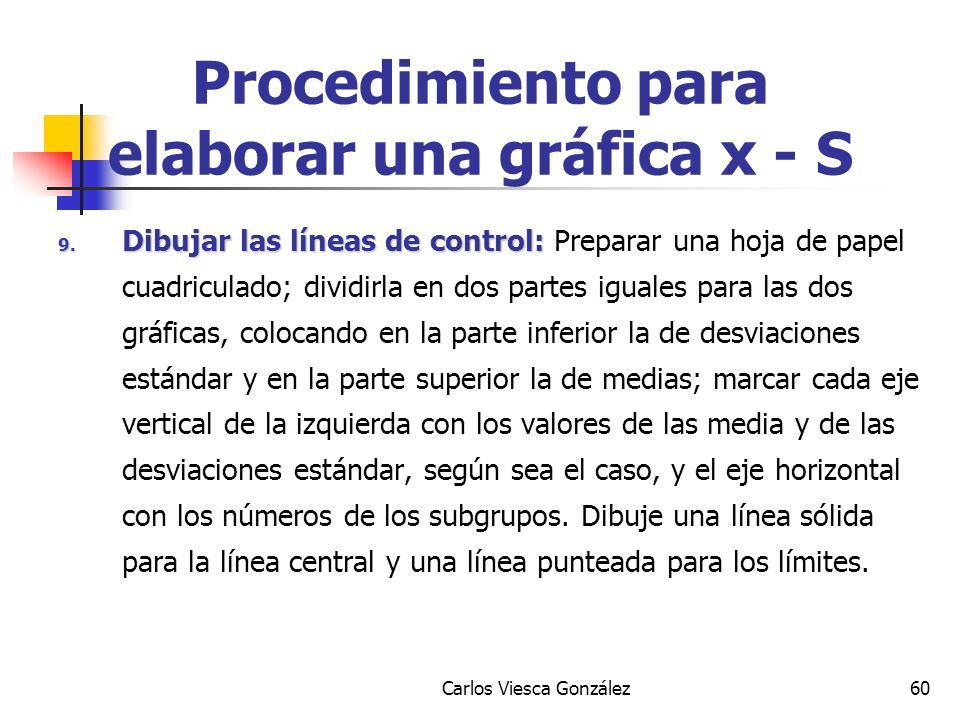

60 Carlos Viesca González60 9. Dibujar las líneas de control: 9. Dibujar las líneas de control: Preparar una hoja de papel cuadriculado; dividirla en dos partes iguales para las dos gráficas, colocando en la parte inferior la de desviaciones estándar y en la parte superior la de medias; marcar cada eje vertical de la izquierda con los valores de las media y de las desviaciones estándar, según sea el caso, y el eje horizontal con los números de los subgrupos. Dibuje una línea sólida para la línea central y una línea punteada para los límites. Procedimiento para elaborar una gráfica x - S

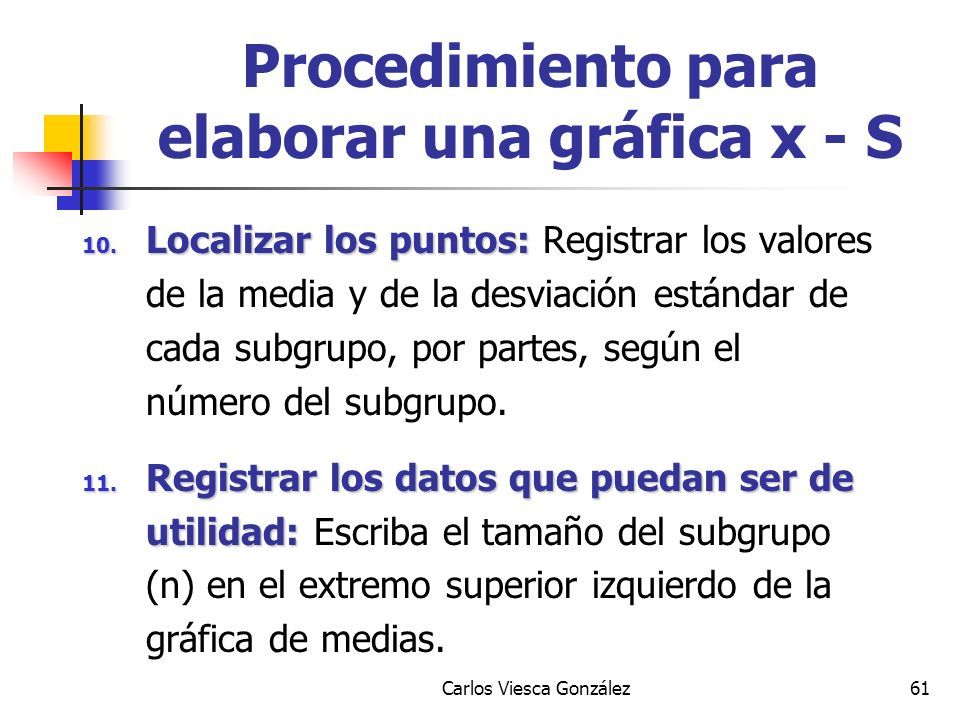

61 Carlos Viesca González61 10. Localizar los puntos: 10. Localizar los puntos: Registrar los valores de la media y de la desviación estándar de cada subgrupo, por partes, según el número del subgrupo. 11. Registrar los datos que puedan ser de utilidad: 11. Registrar los datos que puedan ser de utilidad: Escriba el tamaño del subgrupo (n) en el extremo superior izquierdo de la gráfica de medias. Procedimiento para elaborar una gráfica x - S

62 Carlos Viesca González62 Interpretación de gráfica S Primero se debe analizar esta gráfica, ya que si no está bajo control estadístico los límites de la gráfica de medias no tendrán sentido. En caso de que no este bajo control estadístico, se deberán encontrar las causas especiales de variación y eliminar los puntos fuera de control y recalcular los límites.

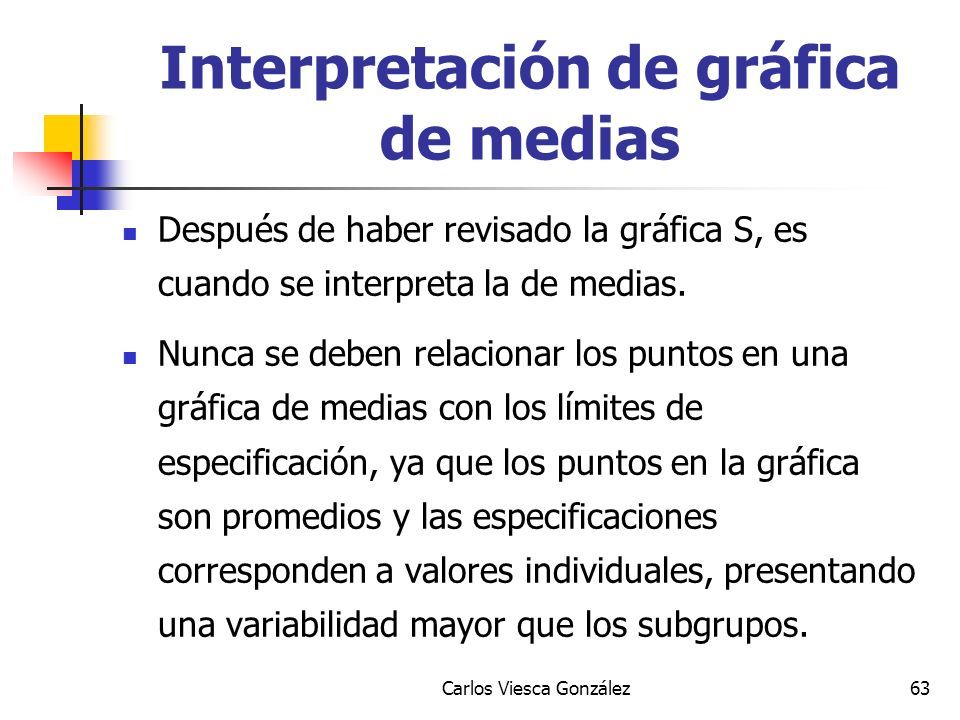

63 Carlos Viesca González63 Interpretación de gráfica de medias Después de haber revisado la gráfica S, es cuando se interpreta la de medias. Nunca se deben relacionar los puntos en una gráfica de medias con los límites de especificación, ya que los puntos en la gráfica son promedios y las especificaciones corresponden a valores individuales, presentando una variabilidad mayor que los subgrupos.

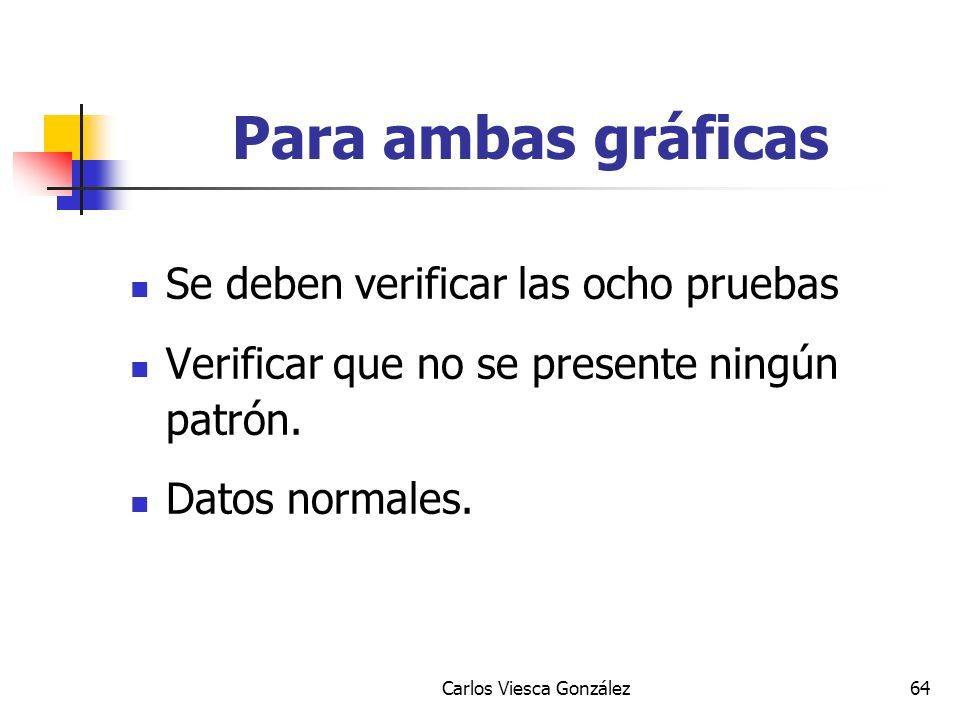

64 Carlos Viesca González64 Se deben verificar las ocho pruebas Verificar que no se presente ningún patrón. Datos normales. Para ambas gráficas

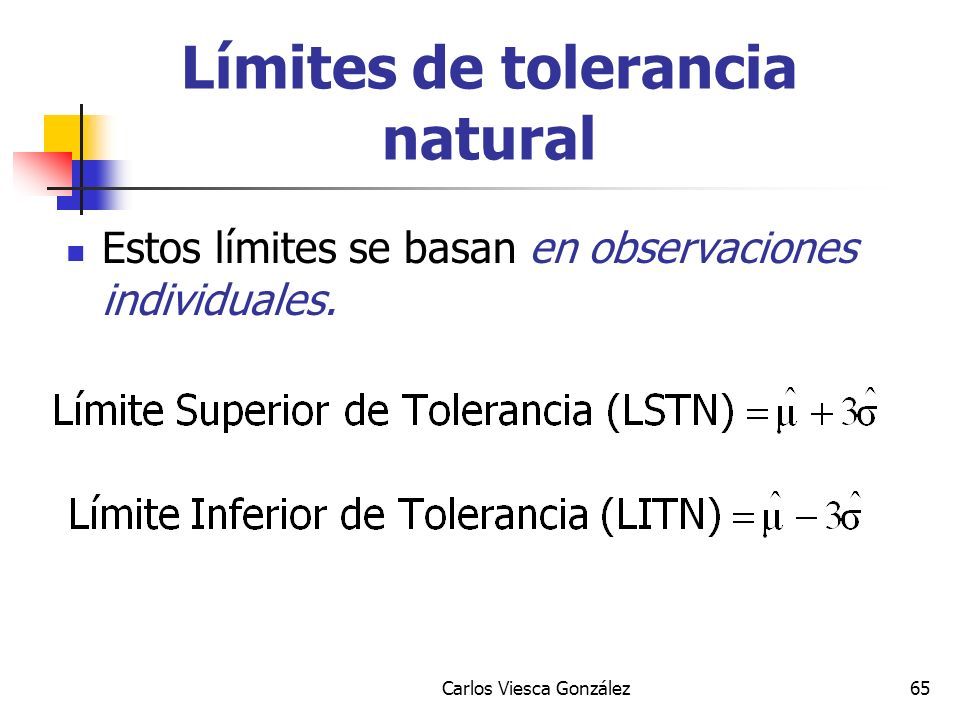

65 Carlos Viesca González65 Límites de tolerancia natural Estos límites se basan en observaciones individuales.

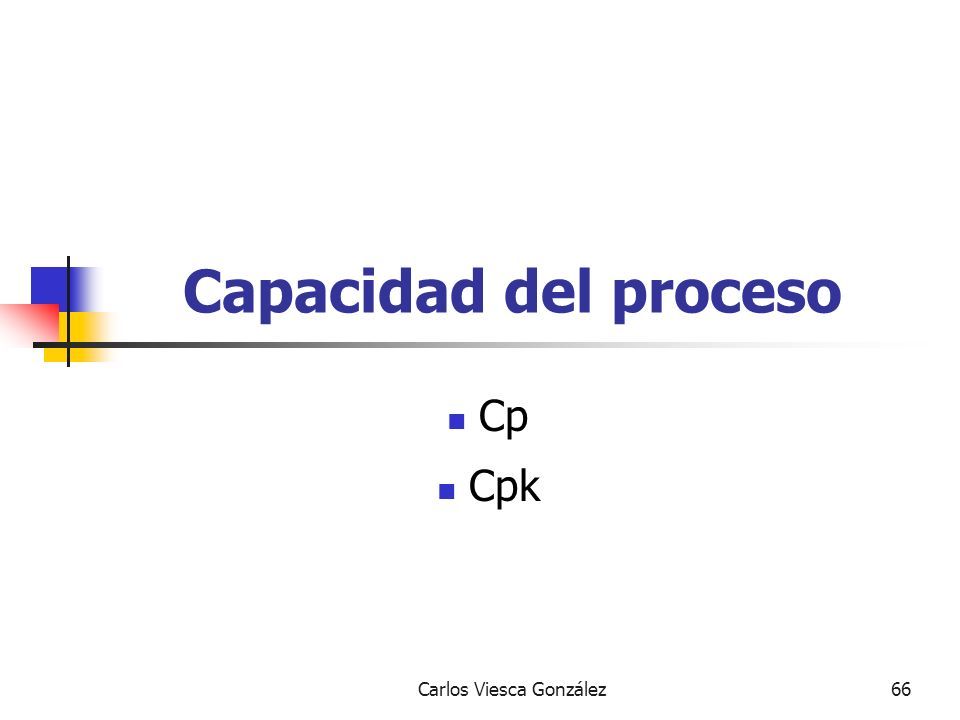

66 Carlos Viesca González66 Capacidad del proceso Cp Cpk

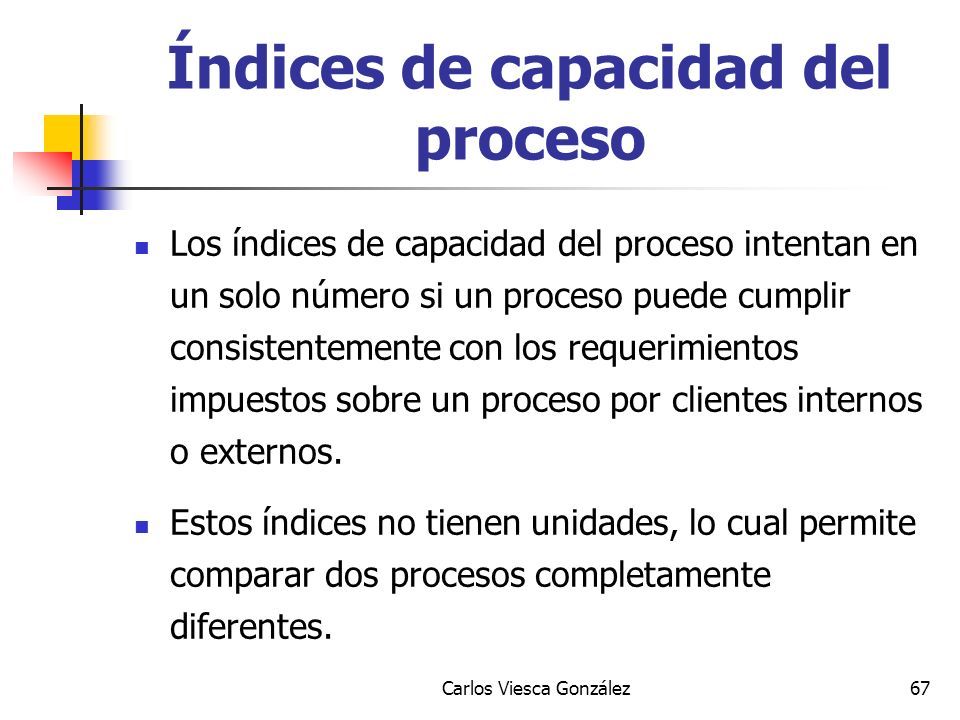

67 Carlos Viesca González67 Índices de capacidad del proceso Los índices de capacidad del proceso intentan en un solo número si un proceso puede cumplir consistentemente con los requerimientos impuestos sobre un proceso por clientes internos o externos. Estos índices no tienen unidades, lo cual permite comparar dos procesos completamente diferentes.

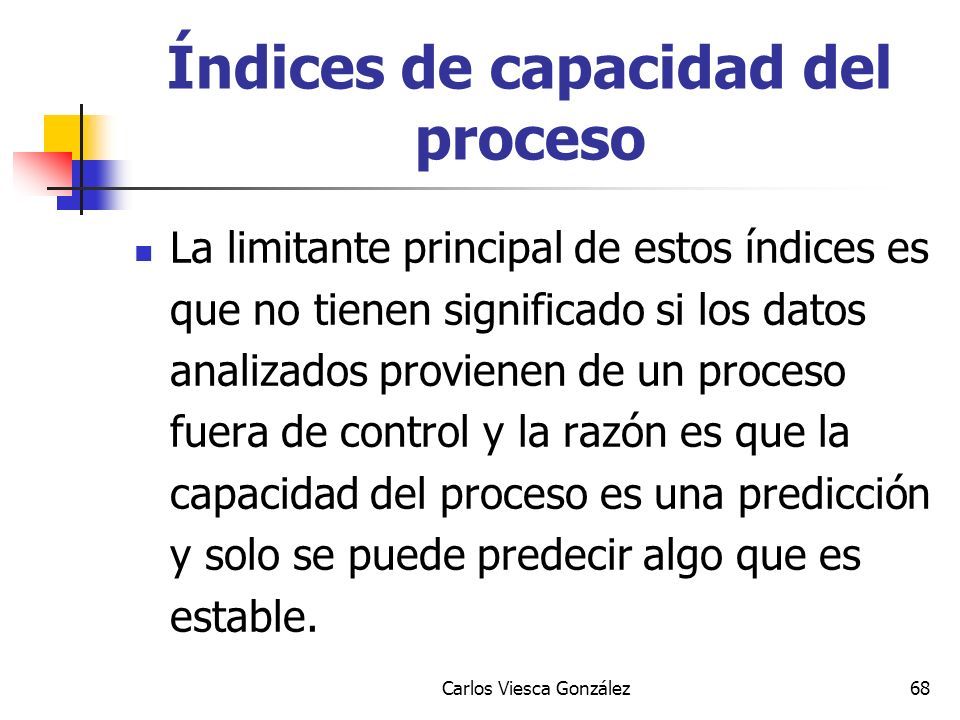

68 Carlos Viesca González68 La limitante principal de estos índices es que no tienen significado si los datos analizados provienen de un proceso fuera de control y la razón es que la capacidad del proceso es una predicción y solo se puede predecir algo que es estable. Índices de capacidad del proceso

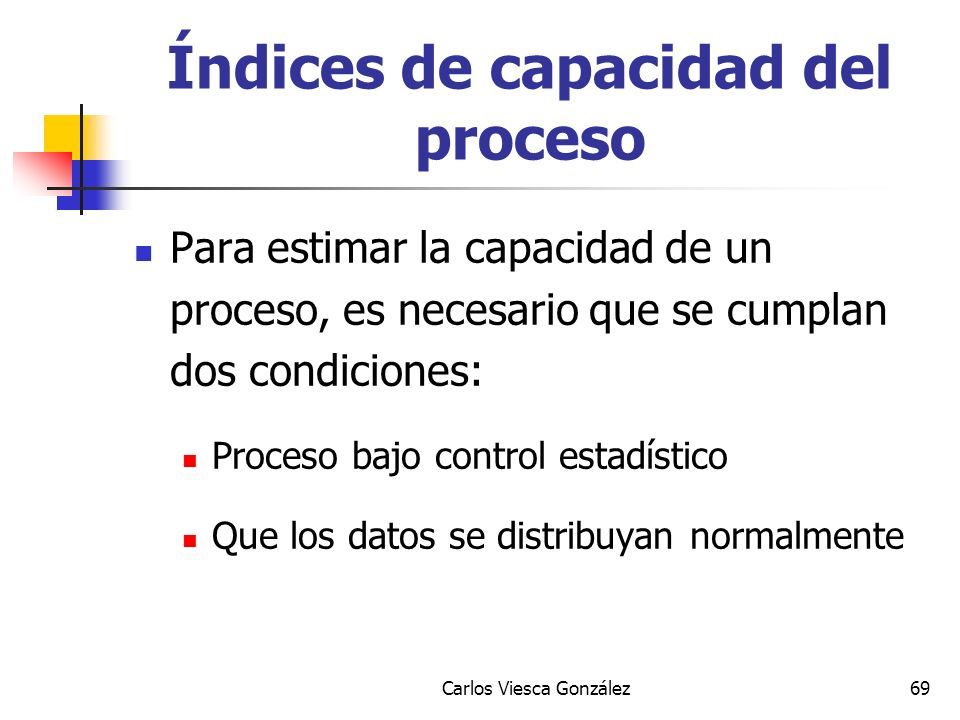

69 Carlos Viesca González69 Para estimar la capacidad de un proceso, es necesario que se cumplan dos condiciones: Proceso bajo control estadístico Que los datos se distribuyan normalmente Índices de capacidad del proceso

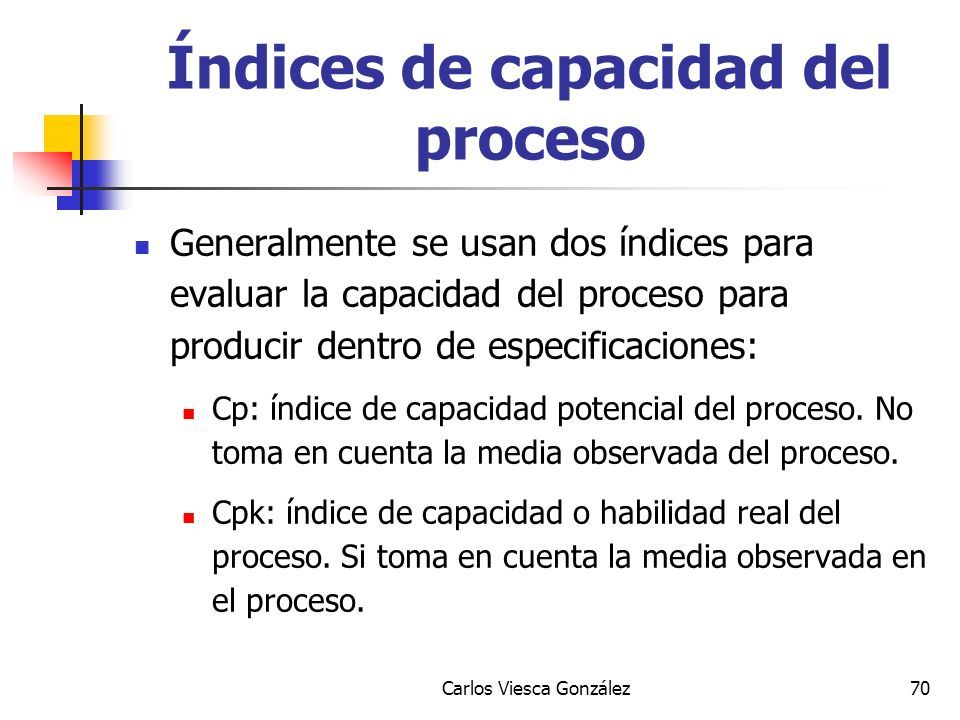

70 Carlos Viesca González70 Generalmente se usan dos índices para evaluar la capacidad del proceso para producir dentro de especificaciones: Cp: índice de capacidad potencial del proceso. No toma en cuenta la media observada del proceso. Cpk: índice de capacidad o habilidad real del proceso. Si toma en cuenta la media observada en el proceso. Índices de capacidad del proceso

71 Carlos Viesca González71 Antes de ver como calcular el Cp y el Cpk, es necesario revisar algunos conceptos. Índices de capacidad del proceso

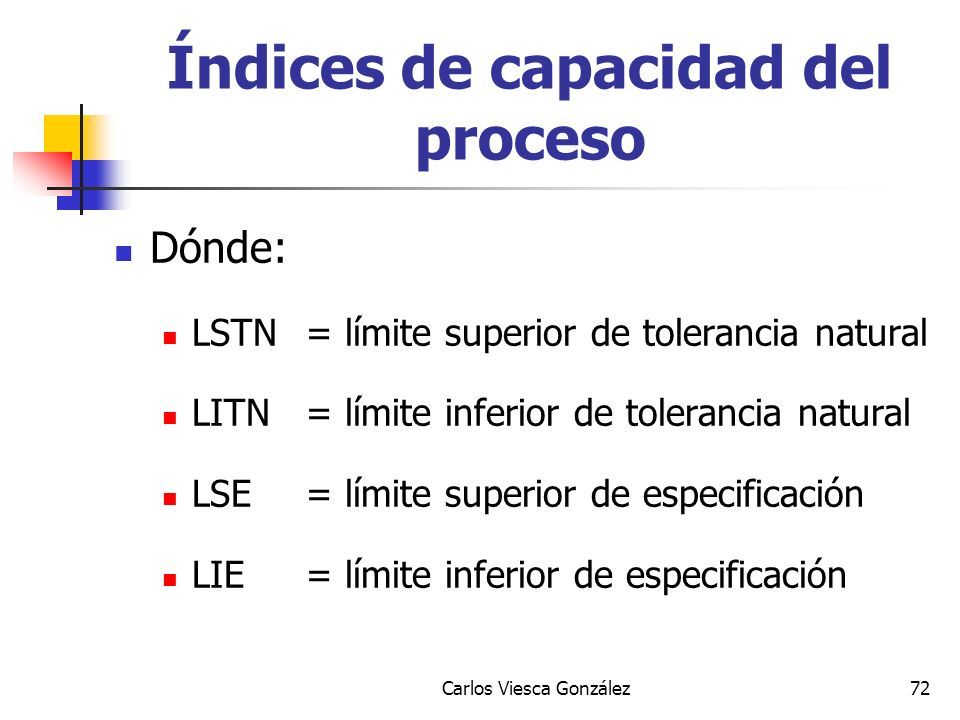

72 Carlos Viesca González72 Dónde: LSTN= límite superior de tolerancia natural LITN= límite inferior de tolerancia natural LSE= límite superior de especificación LIE= límite inferior de especificación Índices de capacidad del proceso

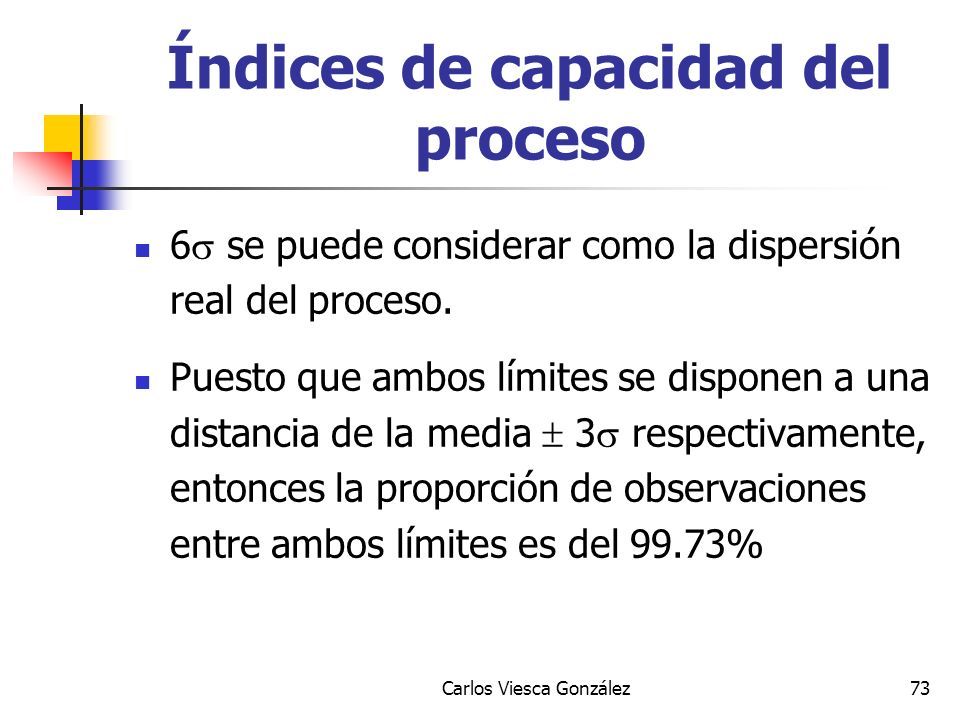

73 Carlos Viesca González73 6  se puede considerar como la dispersión real del proceso. Puesto que ambos límites se disponen a una distancia de la media  3  respectivamente, entonces la proporción de observaciones entre ambos límites es del 99.73% Índices de capacidad del proceso

74 Carlos Viesca González74 La diferencia LSE – LIE se puede considerar que es la dispersión permitida del proceso. Si no se conoce la , la x doble barra es la media estimada del proceso, la cual se obtiene como la línea central de un gráfica de medias. Índices de capacidad del proceso

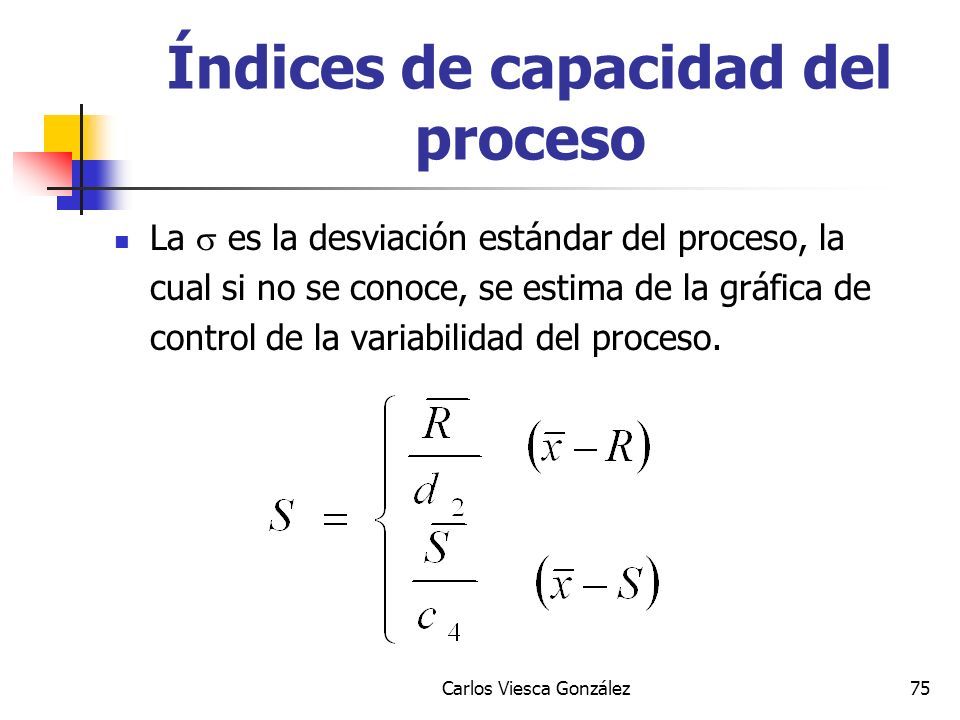

75 Carlos Viesca González75 La  es la desviación estándar del proceso, la cual si no se conoce, se estima de la gráfica de control de la variabilidad del proceso. Índices de capacidad del proceso

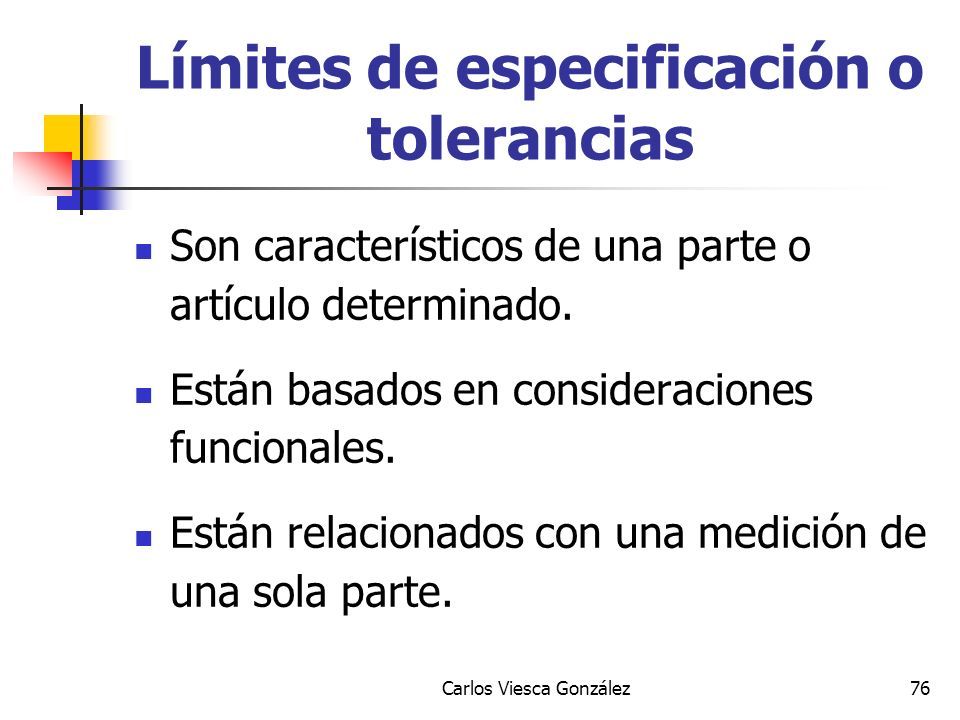

76 Carlos Viesca González76 Límites de especificación o tolerancias Son característicos de una parte o artículo determinado. Están basados en consideraciones funcionales. Están relacionados con una medición de una sola parte.

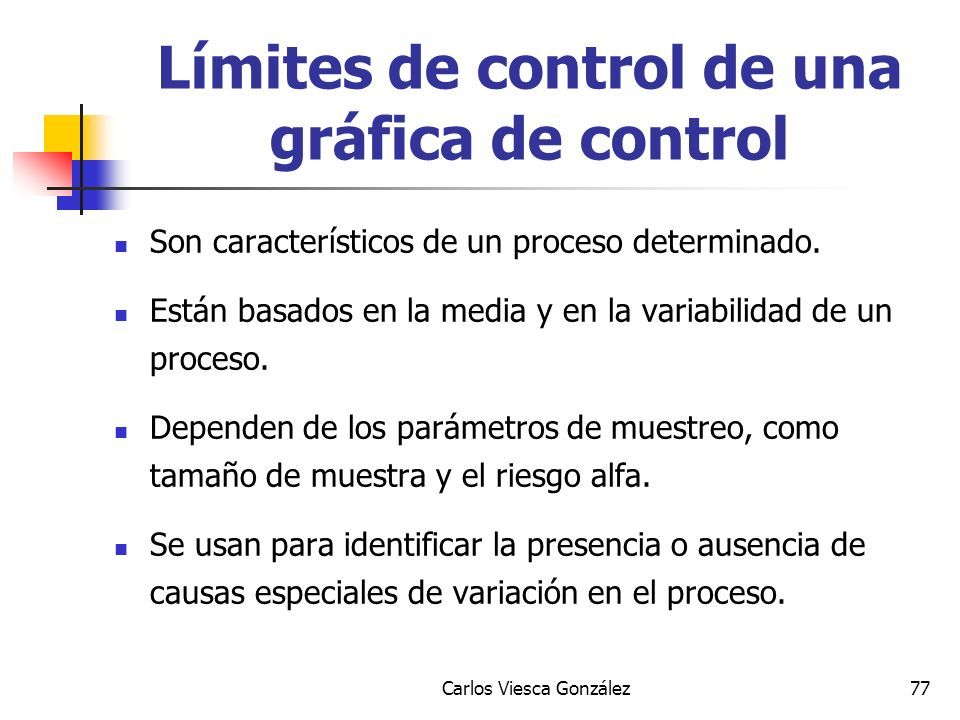

77 Carlos Viesca González77 Límites de control de una gráfica de control Son característicos de un proceso determinado. Están basados en la media y en la variabilidad de un proceso. Dependen de los parámetros de muestreo, como tamaño de muestra y el riesgo alfa. Se usan para identificar la presencia o ausencia de causas especiales de variación en el proceso.

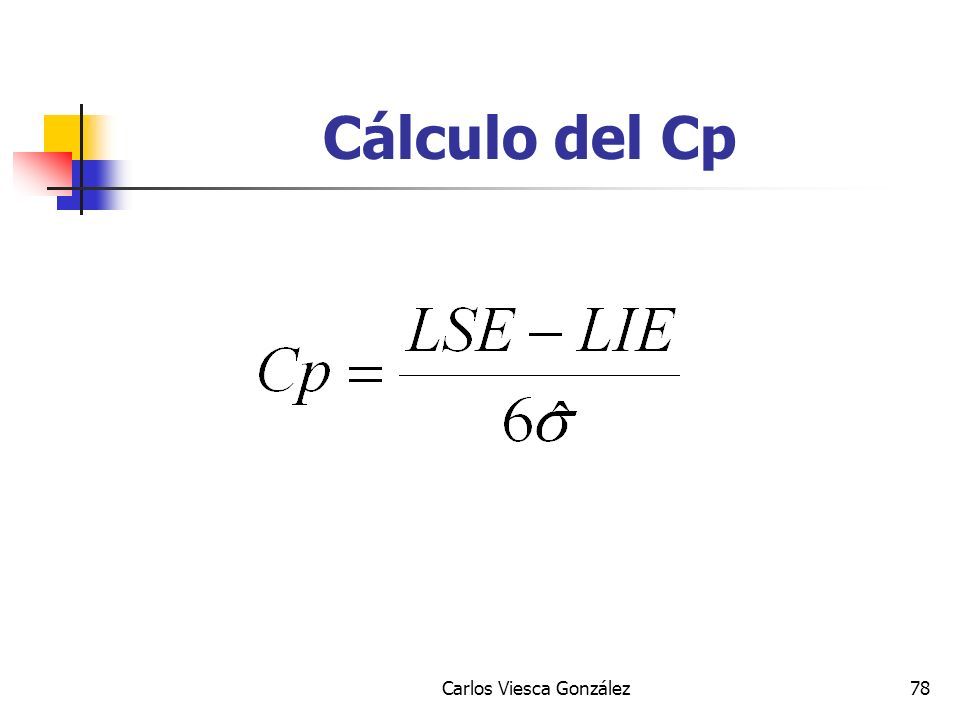

78 Carlos Viesca González78 Cálculo del Cp

79 Carlos Viesca González79 Interpretación del Cp Antes de hacer algo sobre ese punto, cerciorese de que el proceso esté bajo control estadístico, si es así, entonces: 1. Cp > 1; el proceso es potencialmente capaz de producir dentro de los límites de especificación y genera un porcentaje de defectuosos menor del.27%

80 Carlos Viesca González80 2. Cp = 1; el proceso es apenas capaz, la proporción de defectuosos es.27%. Los límites de especificación son iguales a los límites de tolerancia natural. 3. Cp < 1; el proceso no es potencialmente capaz, la proporción de defectuosos es mayor a 27 en 10, 000. Interpretación del Cp

81 Carlos Viesca González81 Nivel de habilidad de un proceso Nivel de habilidad % producto fuera de especificaciones  3  2700 ppm  4  64 ppm  5  6 partes en 10 millones  6  Menos de 1 parte en 10 millones * Considerando un proceso centrado y media fija

82 Carlos Viesca González82 Cálculo del Cpk Es un índice o medida del desempeño real del proceso que toma en cuenta la media del mismo. Un proceso con su media centrada puede tener un Cp de 2, mientras que otro proceso con su media cercana al LSE también puede tener un Cp de 2, siempre que su disposición sea la misma. Si se compara el desempeño de ambos proceso con base en el Cpk, los resultados serían muy diferentes.

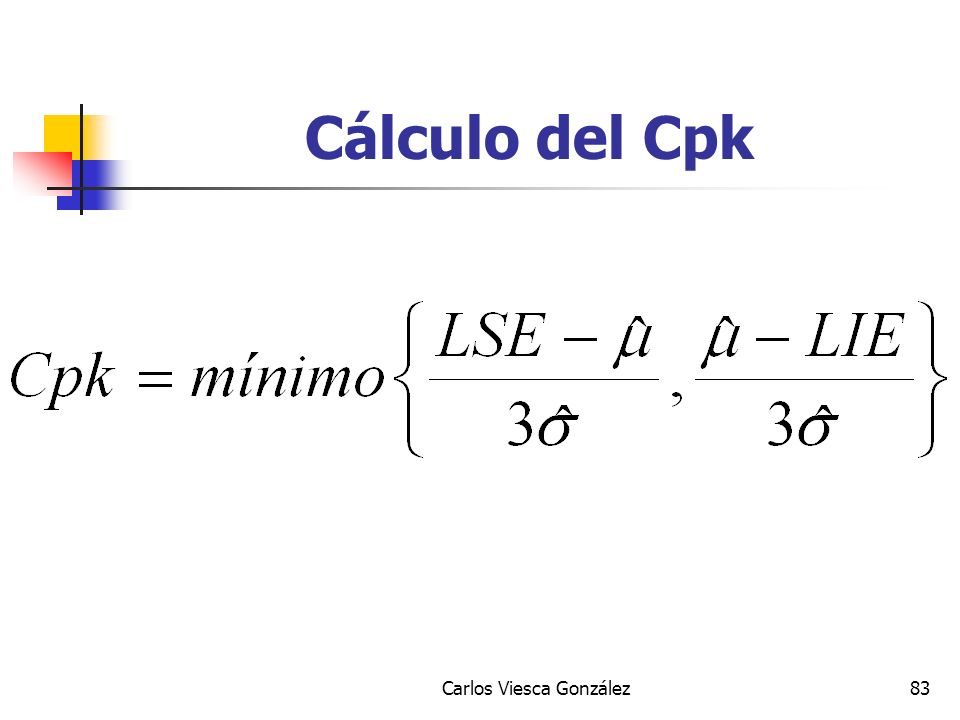

83 Carlos Viesca González83 Cálculo del Cpk

84 Carlos Viesca González84 Interpretación del Cpk 1. Cpk > 1.33; el proceso es capaz y es comúnmente usado como una meta para muchas compañías. 2. 1 < Cpk < 1.33; el proceso es marginalmente capaz. 3. Cpk < 1; el proceso no es capaz

85 Carlos Viesca González85 Gráfica de observaciones individuales y rangos móviles

86 Carlos Viesca González86 Se usa para procesos lentos que conducen a bajas tasas de producción o cuando es muy costoso tomar muestras grandes o bien, en procesos automatizados. Gráfica de observaciones individuales y rangos móviles

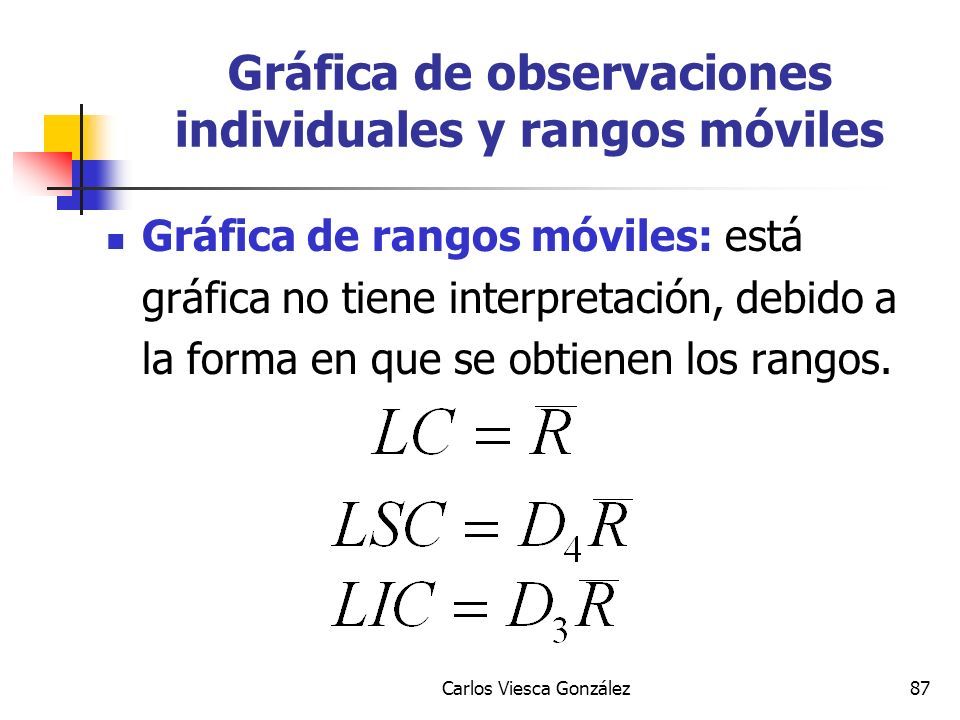

87 Carlos Viesca González87 Gráfica de rangos móviles: está gráfica no tiene interpretación, debido a la forma en que se obtienen los rangos. Gráfica de observaciones individuales y rangos móviles

88 Carlos Viesca González88 Gráfica de observaciones individuales: para ser interpretada necesita estar bajo control. Gráficas de observaciones individuales y rangos móviles

89 Carlos Viesca González89 CAPÍTULO 2.2 Gráficas para atributos: p, np C, U

90 Carlos Viesca González90 Gráficas para atributos Algunas características de calidad recolectadas como datos de atributos sólo toman dos valores: Conforme, no conforme Pasa, no pasa Presencia, ausencia de algo

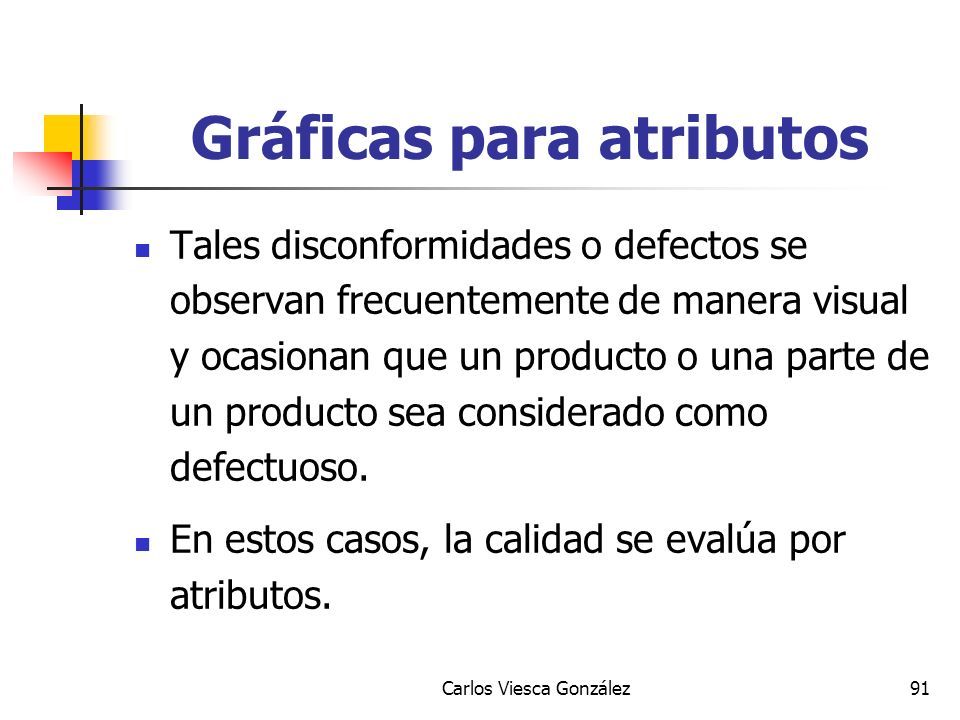

91 Carlos Viesca González91 Tales disconformidades o defectos se observan frecuentemente de manera visual y ocasionan que un producto o una parte de un producto sea considerado como defectuoso. En estos casos, la calidad se evalúa por atributos. Gráficas para atributos

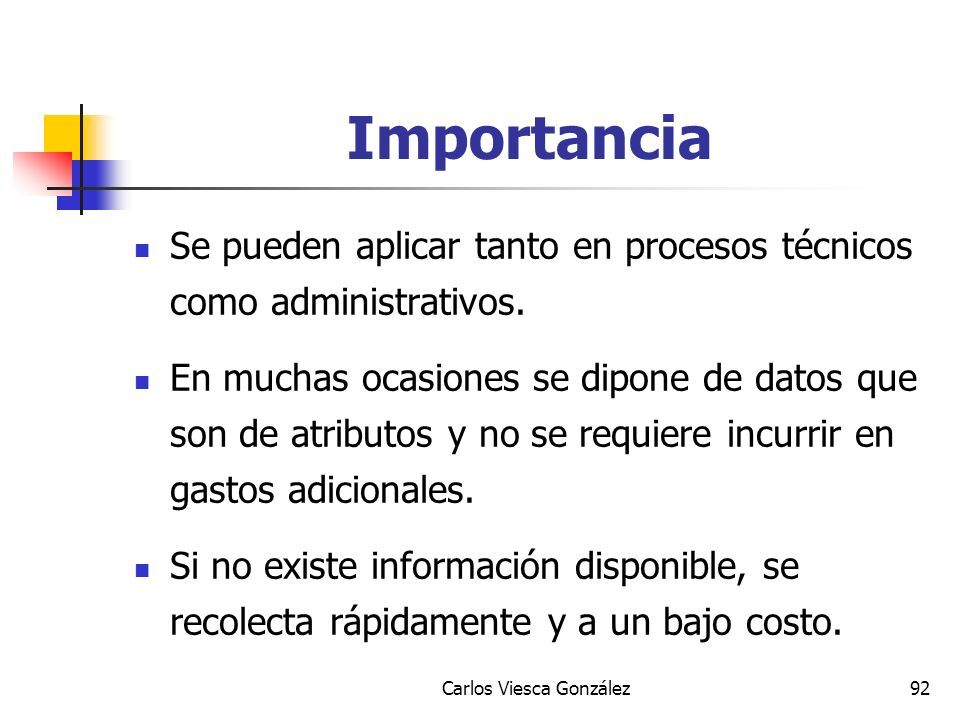

92 Carlos Viesca González92 Importancia Se pueden aplicar tanto en procesos técnicos como administrativos. En muchas ocasiones se dipone de datos que son de atributos y no se requiere incurrir en gastos adicionales. Si no existe información disponible, se recolecta rápidamente y a un bajo costo.

93 Carlos Viesca González93 Muchos reportes, resúmenes que maneja la administración son atributos y se pueden aprovechar más si se analizan como gráficas de control. El uso de las gráficas de control de atributos en medidas de calidad globales claves, frecuentemente puede indicar a áreas específicas del proceso que pueden requerir un análisis más detallado. Importancia

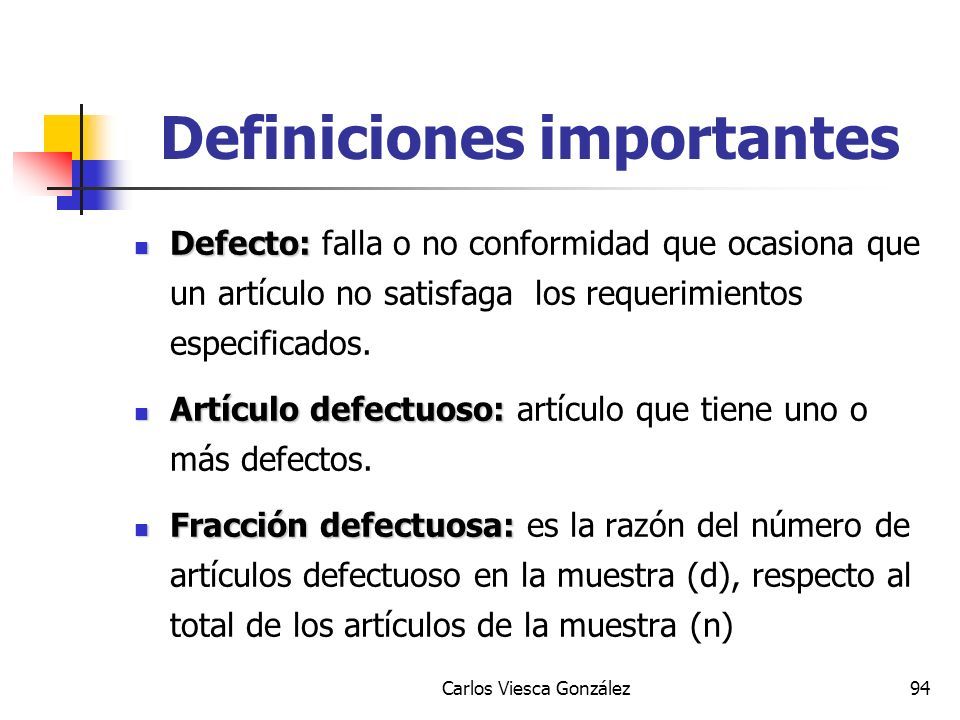

94 Carlos Viesca González94 Definiciones importantes Defecto: Defecto: falla o no conformidad que ocasiona que un artículo no satisfaga los requerimientos especificados. Artículo defectuoso: Artículo defectuoso: artículo que tiene uno o más defectos. Fracción defectuosa: Fracción defectuosa: es la razón del número de artículos defectuoso en la muestra (d), respecto al total de los artículos de la muestra (n)

95 Carlos Viesca González95 Gráfica para la proporción de piezas defectuosas Gráfica p

96 Carlos Viesca González96 La gráfica p, miden la proporción de piezas disconformes en un grupo de artículos que se inspeccionan. Esto puede aplicar a una muestra de 100 piezas. Las muestras pueden constantes o variables. Gráfica para la proporción de piezas defectuosas

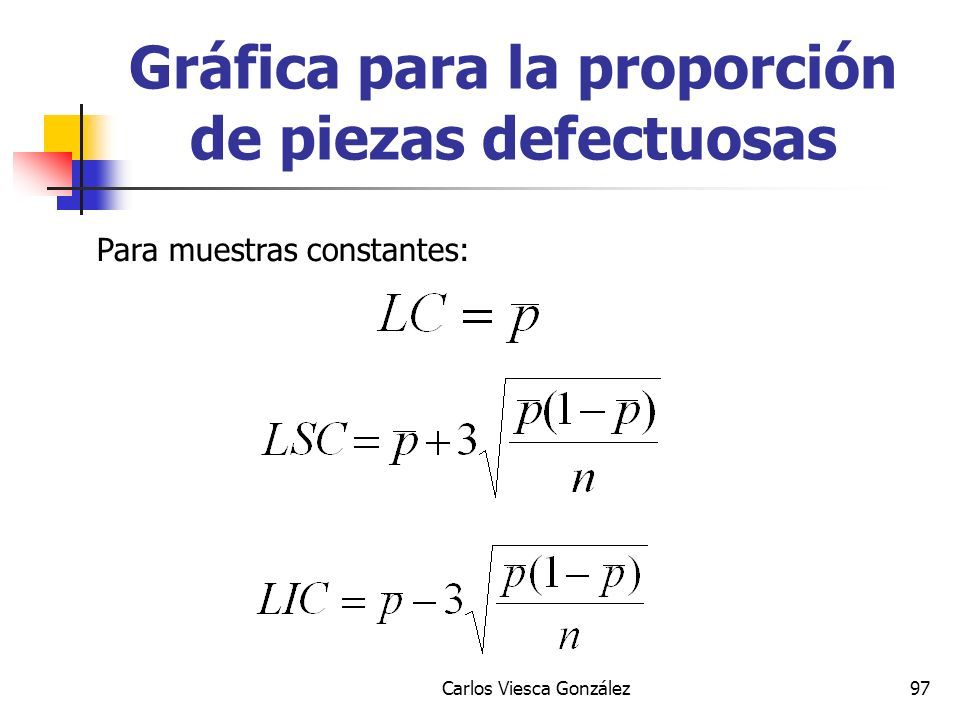

97 Carlos Viesca González97 Gráfica para la proporción de piezas defectuosas Para muestras constantes:

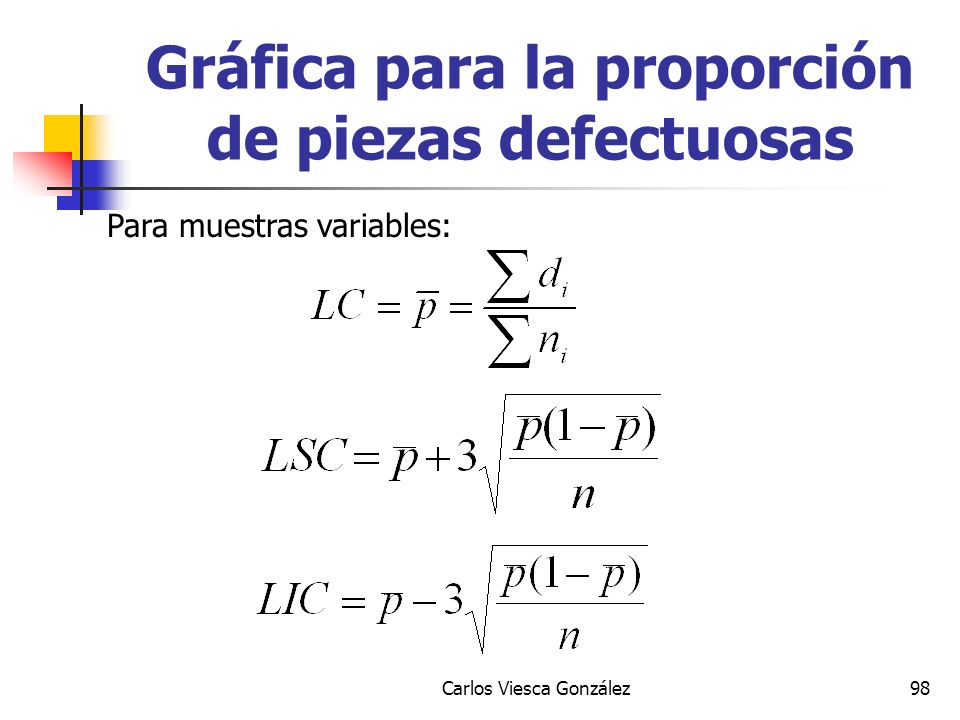

98 Carlos Viesca González98 Gráfica para la proporción de piezas defectuosas Para muestras variables:

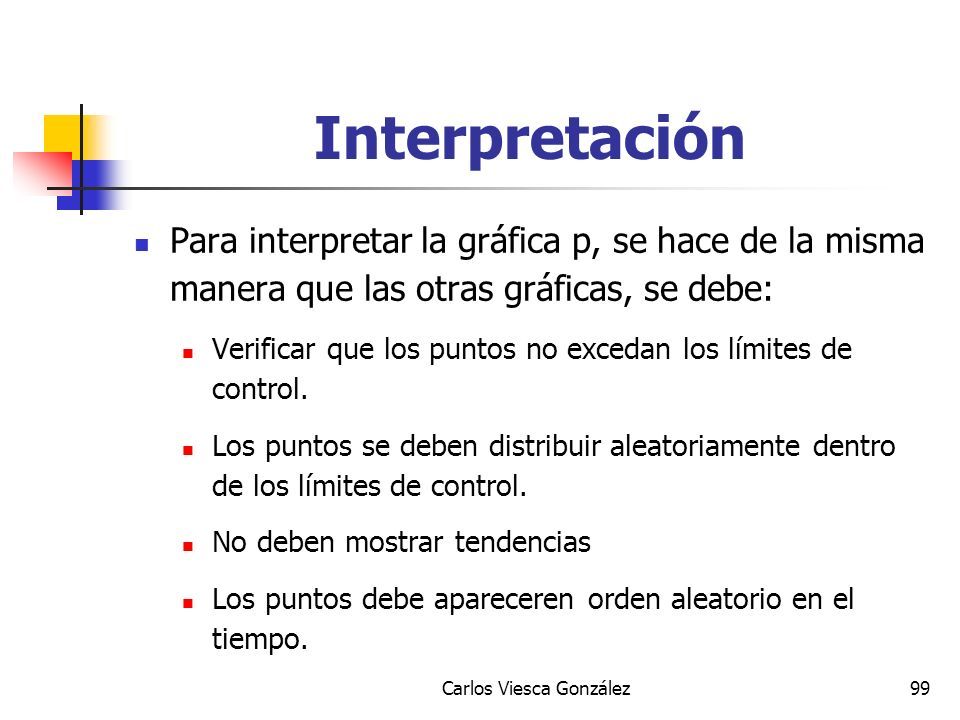

99 Carlos Viesca González99 Interpretación Para interpretar la gráfica p, se hace de la misma manera que las otras gráficas, se debe: Verificar que los puntos no excedan los límites de control. Los puntos se deben distribuir aleatoriamente dentro de los límites de control. No deben mostrar tendencias Los puntos debe apareceren orden aleatorio en el tiempo.

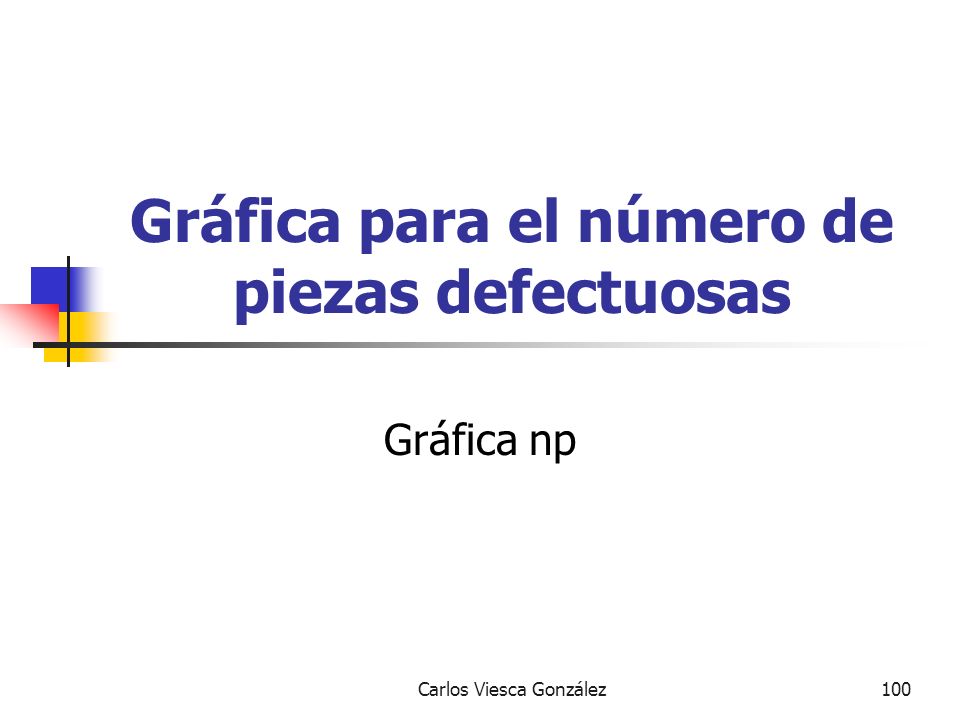

100 Carlos Viesca González100 Gráfica para el número de piezas defectuosas Gráfica np

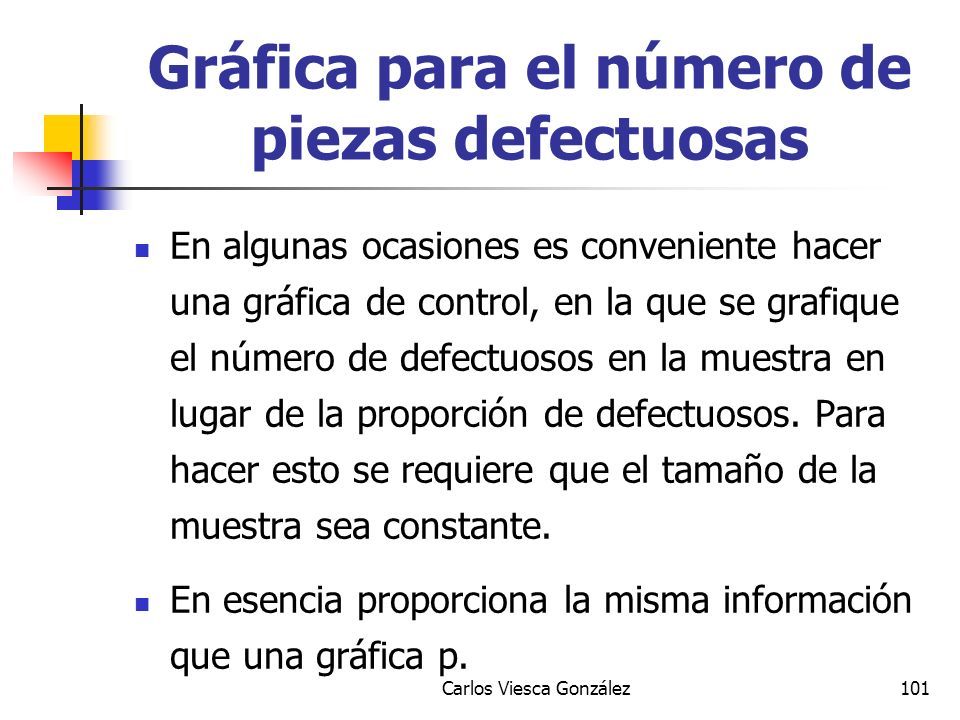

101 Carlos Viesca González101 En algunas ocasiones es conveniente hacer una gráfica de control, en la que se grafique el número de defectuosos en la muestra en lugar de la proporción de defectuosos. Para hacer esto se requiere que el tamaño de la muestra sea constante. En esencia proporciona la misma información que una gráfica p. Gráfica para el número de piezas defectuosas

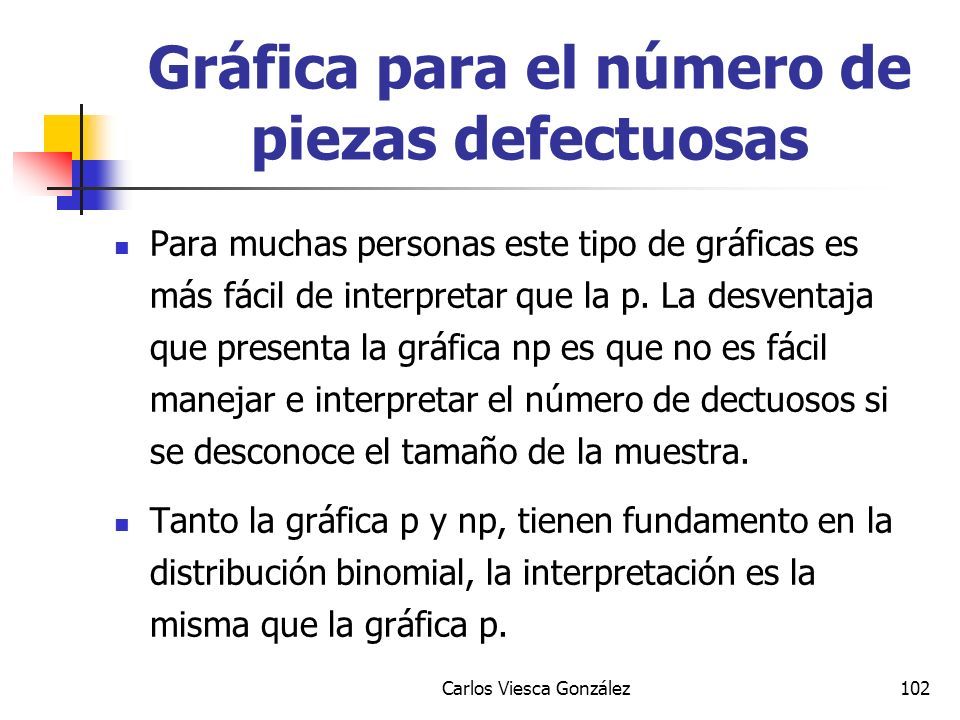

102 Carlos Viesca González102 Para muchas personas este tipo de gráficas es más fácil de interpretar que la p. La desventaja que presenta la gráfica np es que no es fácil manejar e interpretar el número de dectuosos si se desconoce el tamaño de la muestra. Tanto la gráfica p y np, tienen fundamento en la distribución binomial, la interpretación es la misma que la gráfica p. Gráfica para el número de piezas defectuosas

103 Carlos Viesca González103 Gráfica para el número de piezas defectuosas

104 Carlos Viesca González104 Gráfica para proporciones y piezas defectuosas Cuando se tienen diferentes tamaños de muestras se debe usar una gráfica de proporciones adecuada al caso.

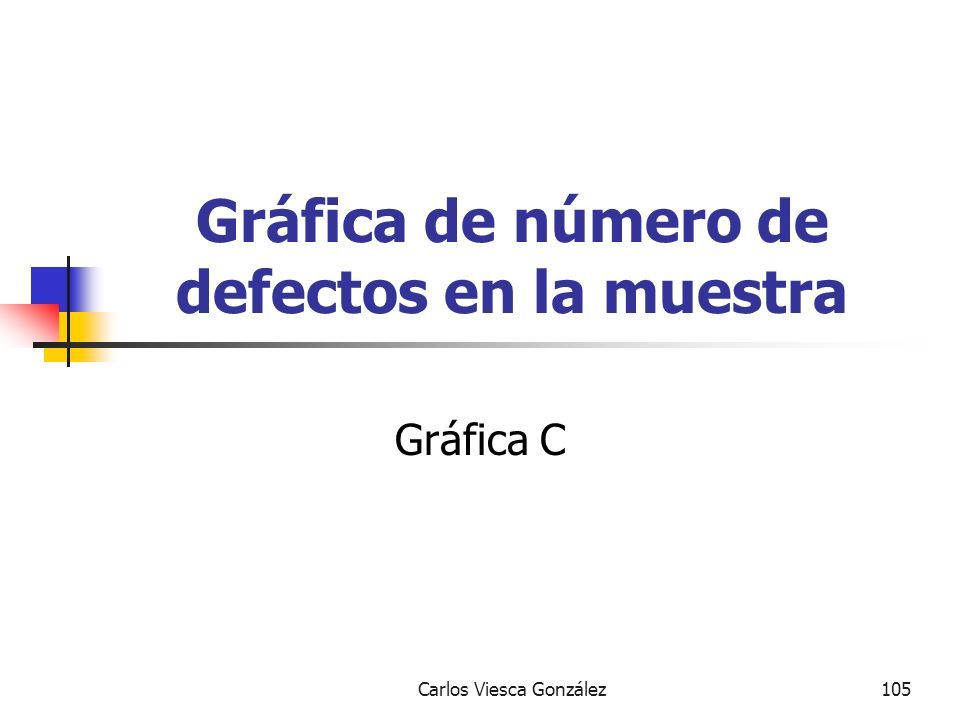

105 Carlos Viesca González105 Gráfica de número de defectos en la muestra Gráfica C

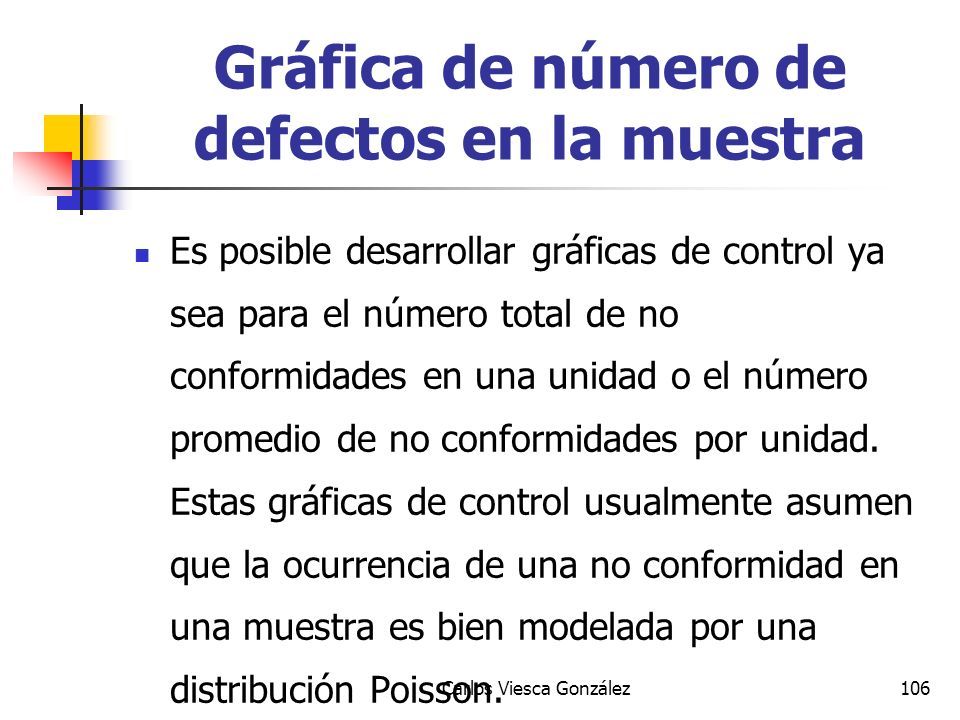

106 Carlos Viesca González106 Es posible desarrollar gráficas de control ya sea para el número total de no conformidades en una unidad o el número promedio de no conformidades por unidad. Estas gráficas de control usualmente asumen que la ocurrencia de una no conformidad en una muestra es bien modelada por una distribución Poisson. Gráfica de número de defectos en la muestra

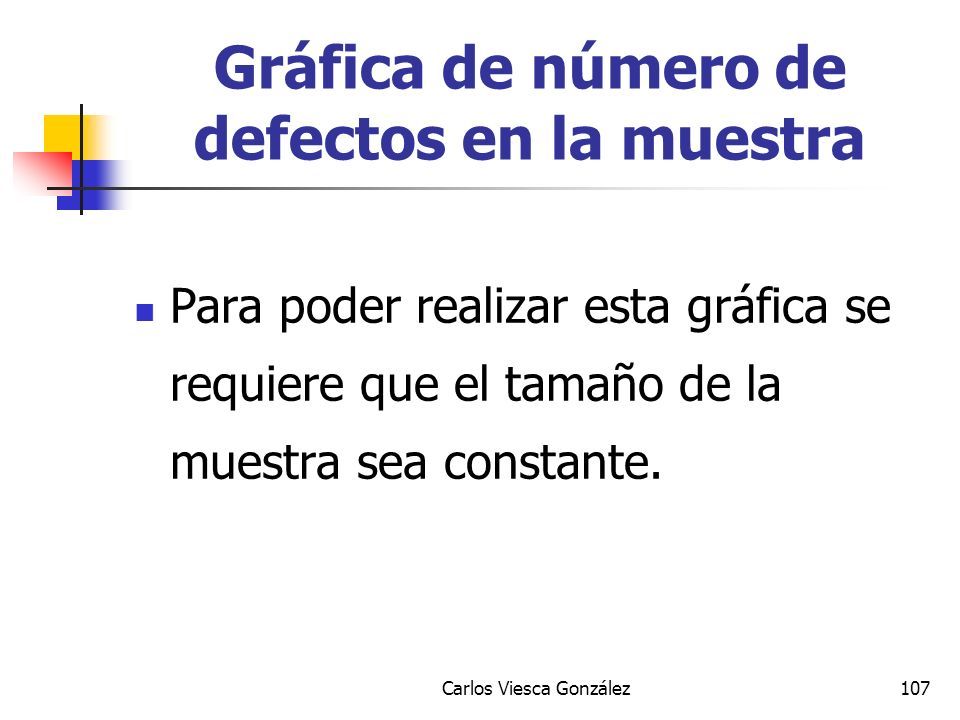

107 Carlos Viesca González107 Para poder realizar esta gráfica se requiere que el tamaño de la muestra sea constante. Gráfica de número de defectos en la muestra

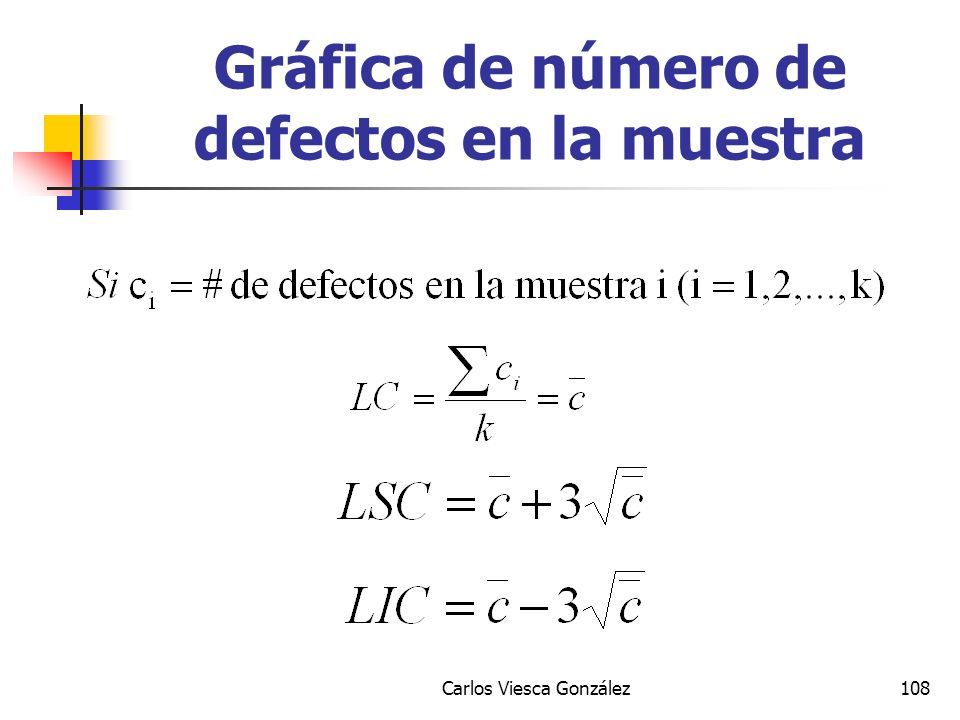

108 Carlos Viesca González108 Gráfica de número de defectos en la muestra

109 Carlos Viesca González109 Gráfica de número de defectos por unidad Gráfica U

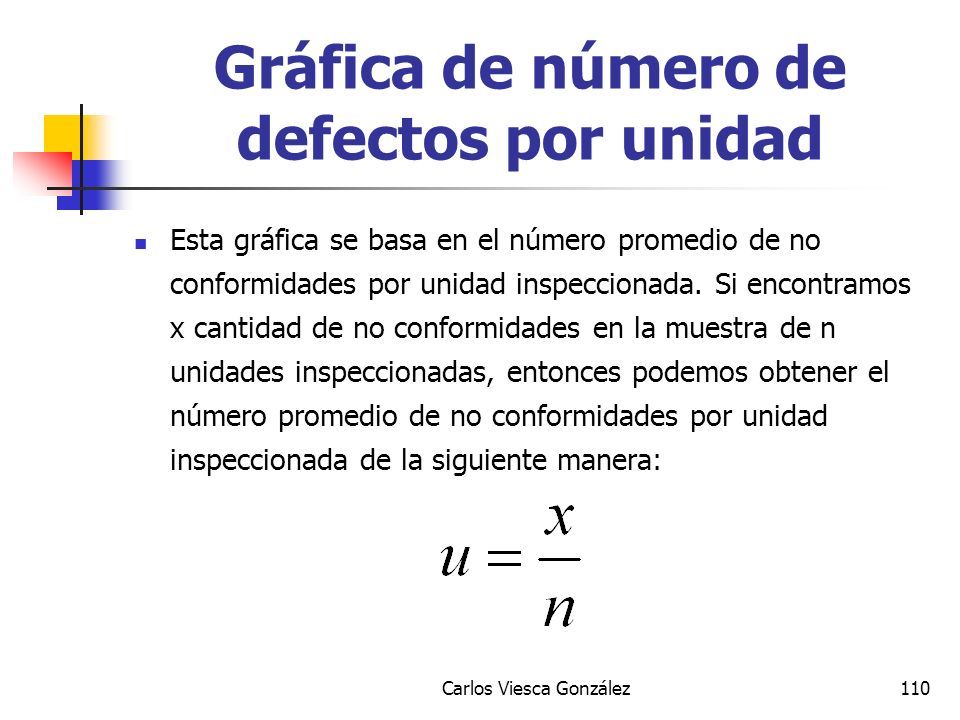

110 Carlos Viesca González110 Esta gráfica se basa en el número promedio de no conformidades por unidad inspeccionada. Si encontramos x cantidad de no conformidades en la muestra de n unidades inspeccionadas, entonces podemos obtener el número promedio de no conformidades por unidad inspeccionada de la siguiente manera: Gráfica de número de defectos por unidad

111 Carlos Viesca González111 Se utiliza para unidades de longitud, área, volumen, etc. n puede ser constante o variable. Con n variable: n promedio Límites para cada n Límites para ciertas n Límites estandarizados Gráfica de número de defectos por unidad

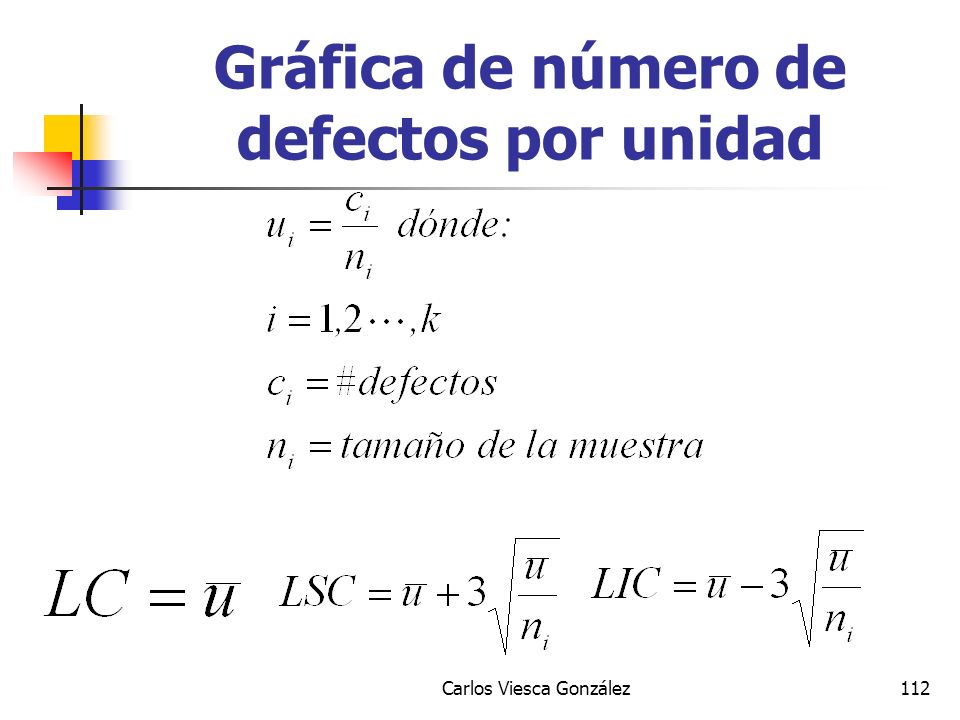

112 Carlos Viesca González112 Gráfica de número de defectos por unidad

113 Carlos Viesca González113 CAPÍTULO 2.3 Gráficas CUSUM y EWMA

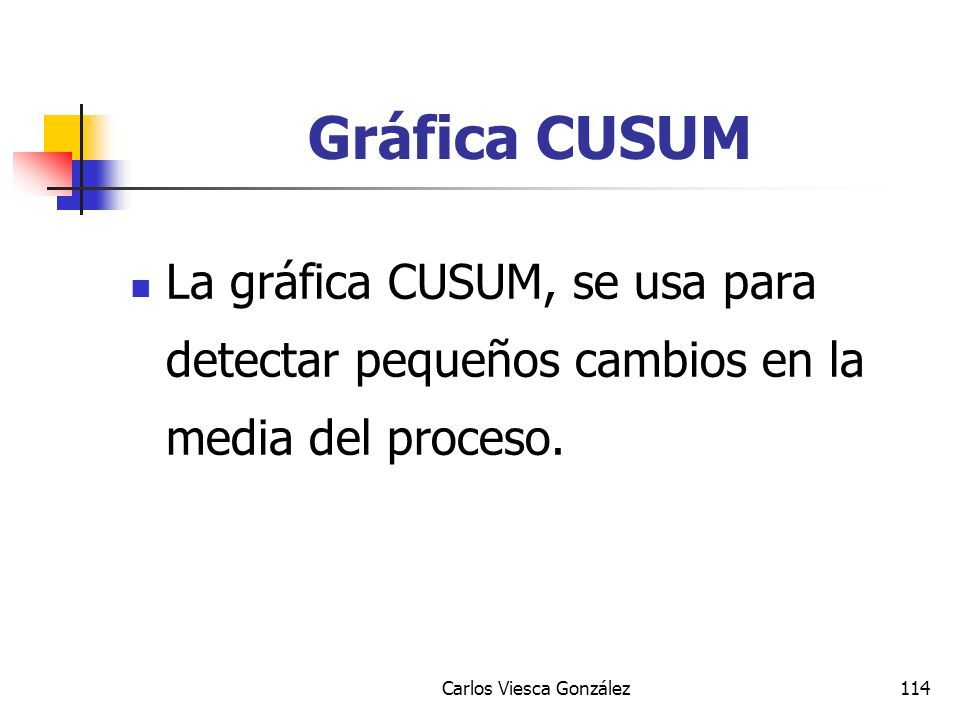

114 Carlos Viesca González114 Gráfica CUSUM La gráfica CUSUM, se usa para detectar pequeños cambios en la media del proceso.

115 Carlos Viesca González115 Gráfica CUSUM

116 Carlos Viesca González116 Construcción de una gráfica CUSUM Proceso tabular: Se basa en los cálculos de los CUSUM unilaterales, superior e inferior:

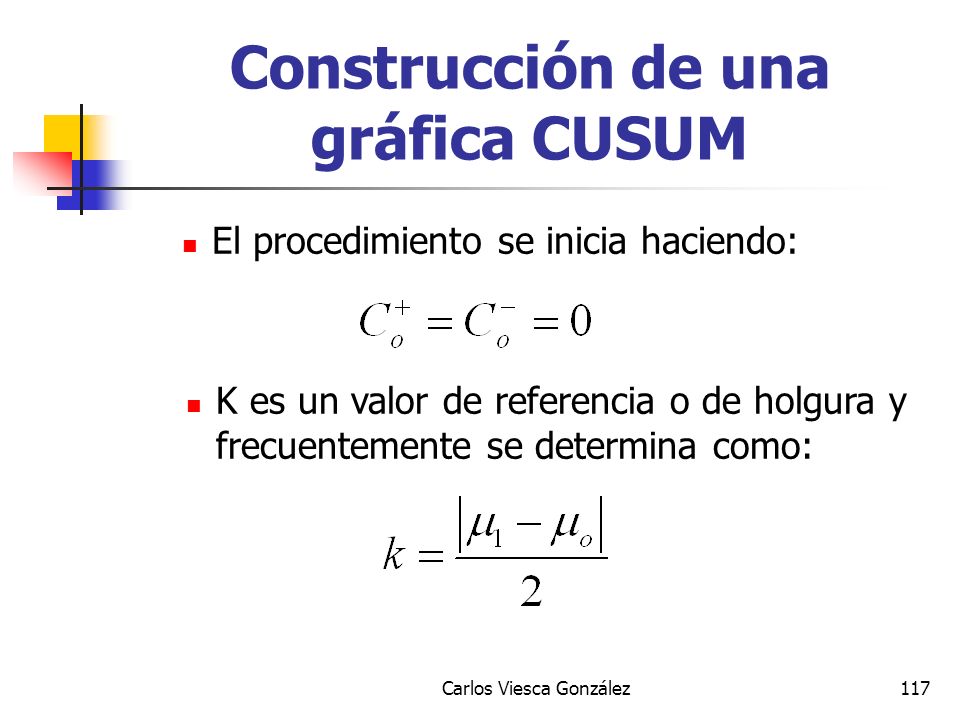

117 Carlos Viesca González117 El procedimiento se inicia haciendo: Construcción de una gráfica CUSUM K es un valor de referencia o de holgura y frecuentemente se determina como:

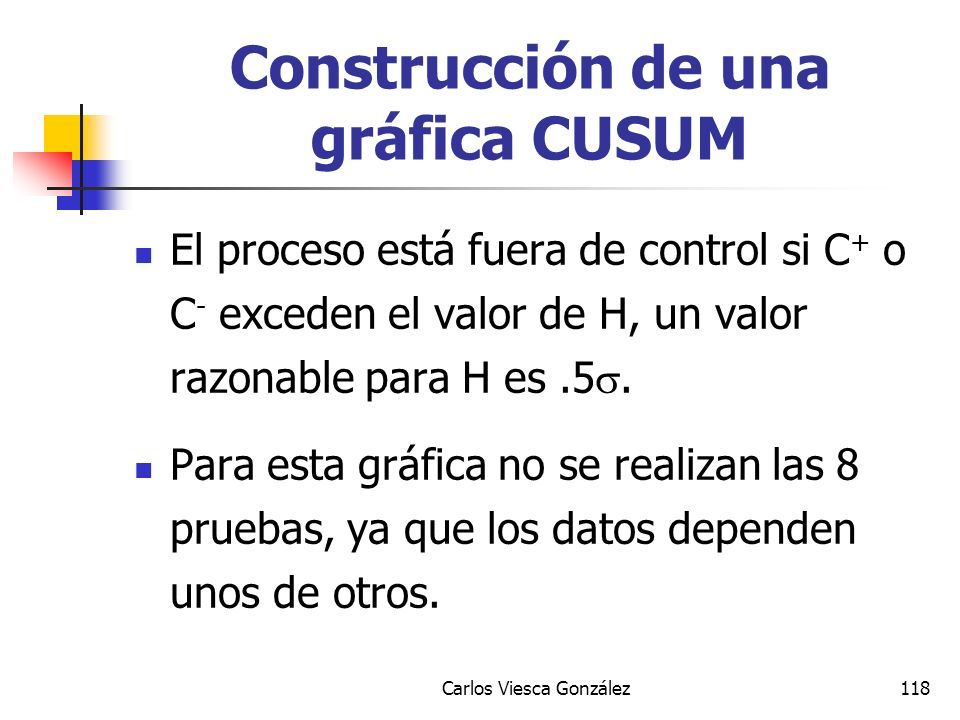

118 Carlos Viesca González118 El proceso está fuera de control si C + o C - exceden el valor de H, un valor razonable para H es.5 . Para esta gráfica no se realizan las 8 pruebas, ya que los datos dependen unos de otros. Construcción de una gráfica CUSUM

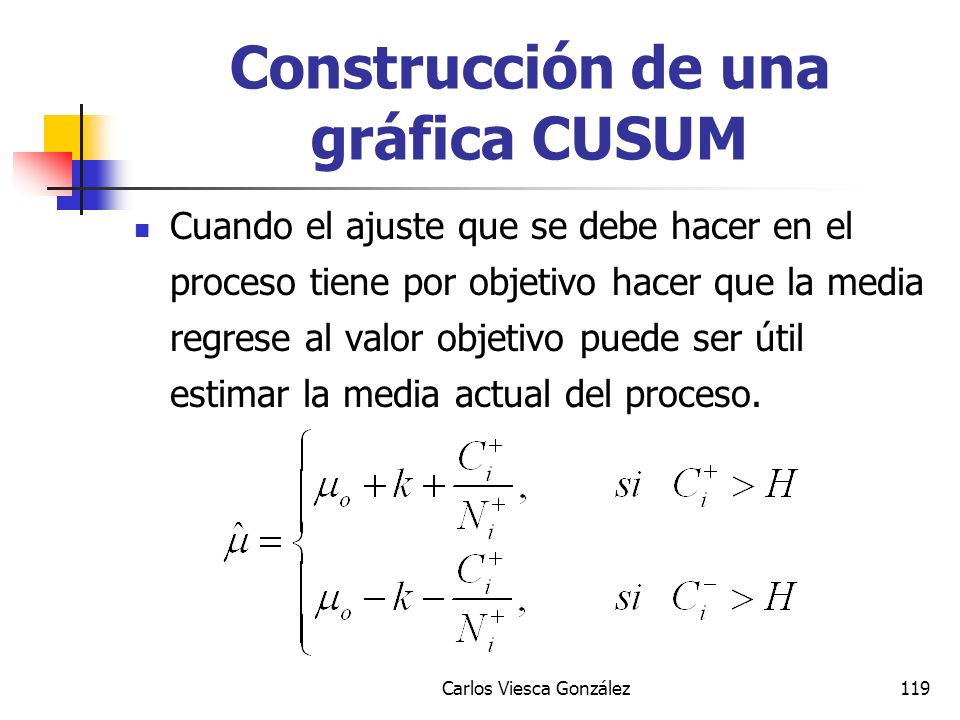

119 Carlos Viesca González119 Cuando el ajuste que se debe hacer en el proceso tiene por objetivo hacer que la media regrese al valor objetivo puede ser útil estimar la media actual del proceso. Construcción de una gráfica CUSUM

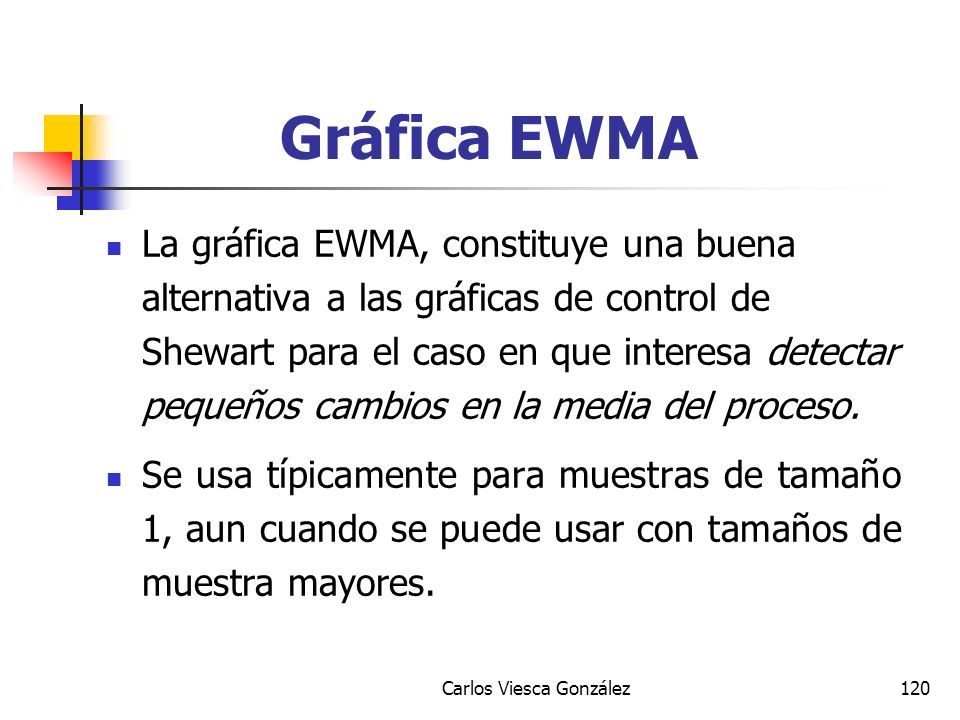

120 Carlos Viesca González120 Gráfica EWMA La gráfica EWMA, constituye una buena alternativa a las gráficas de control de Shewart para el caso en que interesa detectar pequeños cambios en la media del proceso. Se usa típicamente para muestras de tamaño 1, aun cuando se puede usar con tamaños de muestra mayores.

121 Carlos Viesca González121 La gráfica EWMA para la media del proceso: La gráfica EWMA para la media del proceso: Un promedio móvil exponencialmente ponderado se define de la siguiente forma: donde: 0<  1 es una constante El valor de inicio (que se requiere con la primera muestra cuando i = 1) es el objetivo del proceso, con lo cual z 0 =  0 En ocasiones z 0 = promedio de los datos preliminares Gráfica EWMA

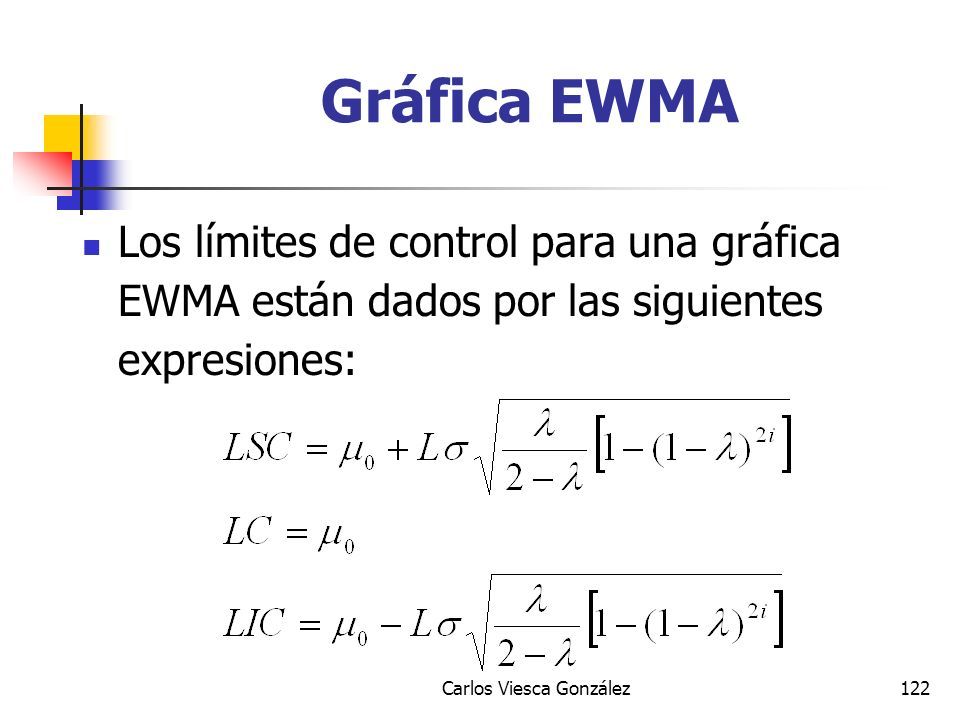

122 Carlos Viesca González122 Los límites de control para una gráfica EWMA están dados por las siguientes expresiones: Gráfica EWMA

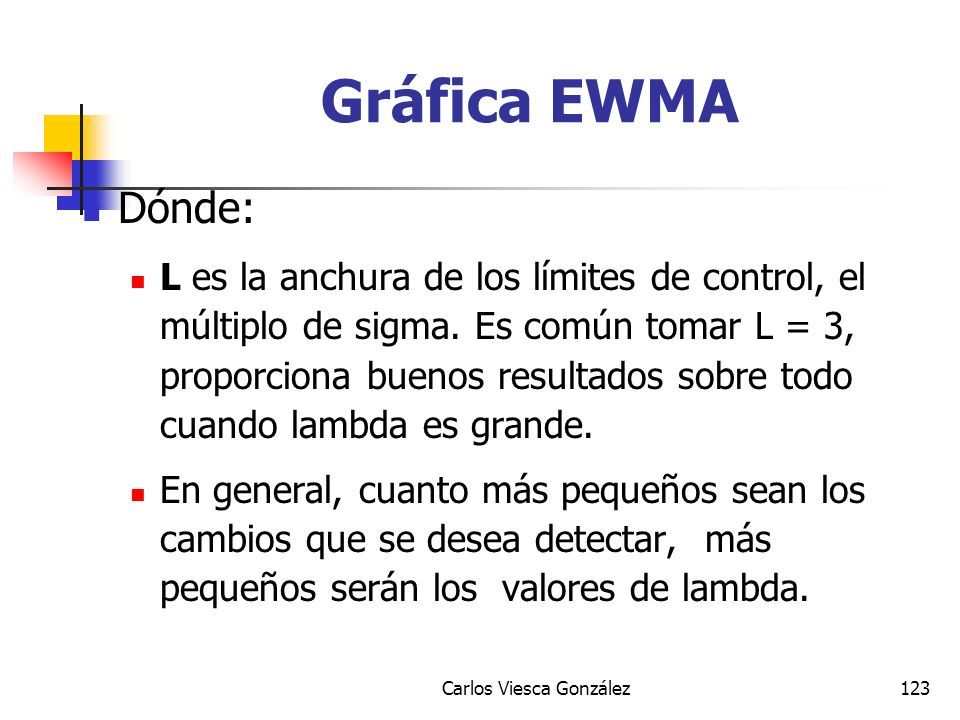

123 Carlos Viesca González123 Dónde: L es la anchura de los límites de control, el múltiplo de sigma. Es común tomar L = 3, proporciona buenos resultados sobre todo cuando lambda es grande. En general, cuanto más pequeños sean los cambios que se desea detectar, más pequeños serán los valores de lambda. Gráfica EWMA

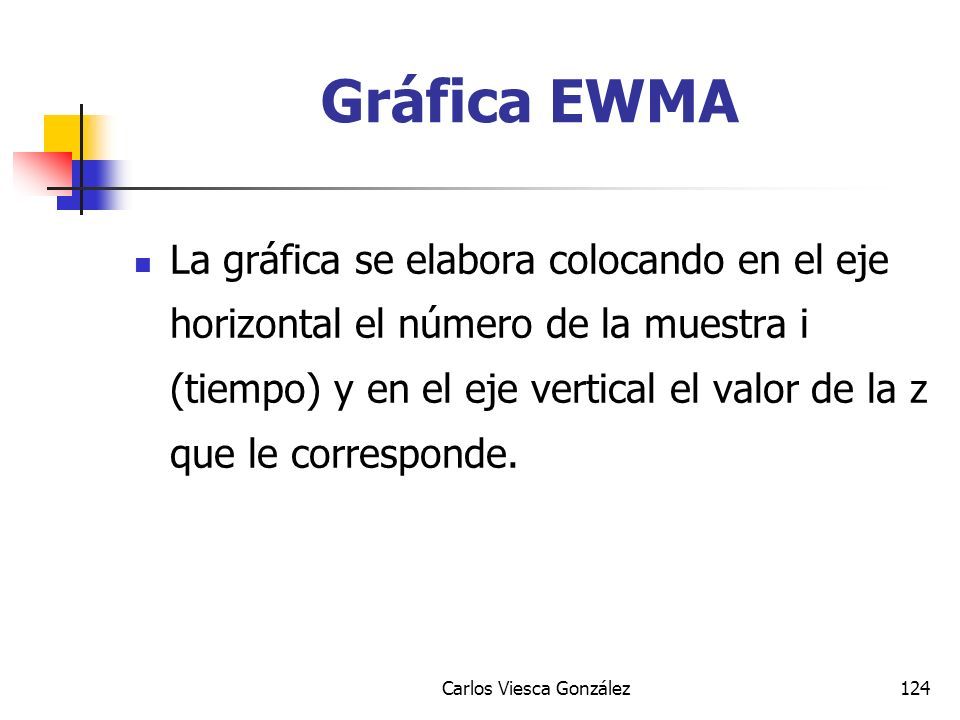

124 Carlos Viesca González124 La gráfica se elabora colocando en el eje horizontal el número de la muestra i (tiempo) y en el eje vertical el valor de la z que le corresponde. Gráfica EWMA

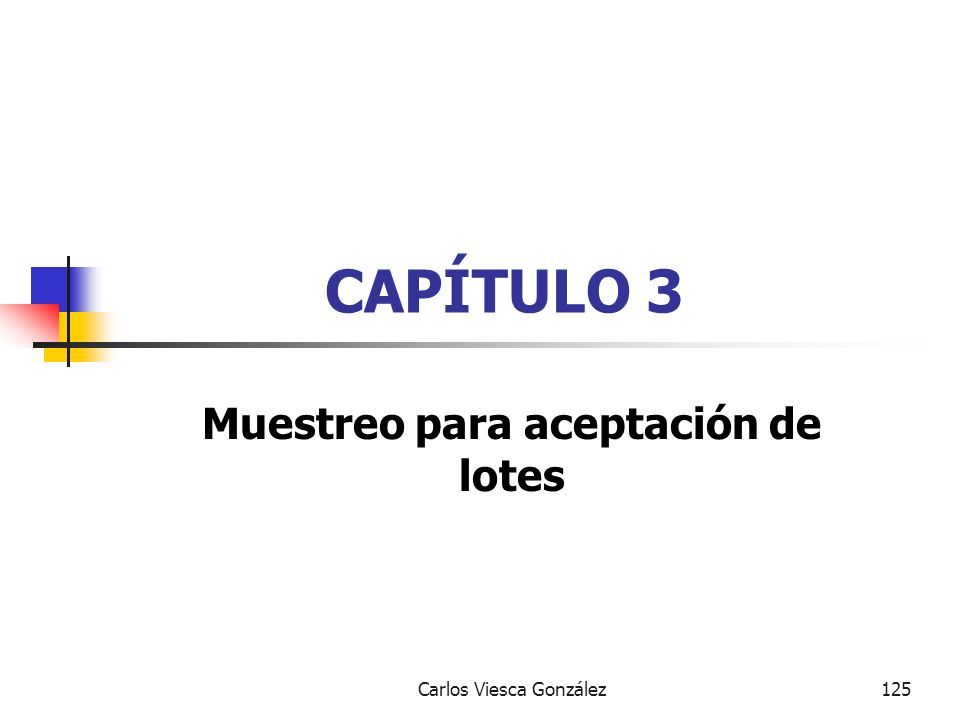

125 Carlos Viesca González125 CAPÍTULO 3 Muestreo para aceptación de lotes

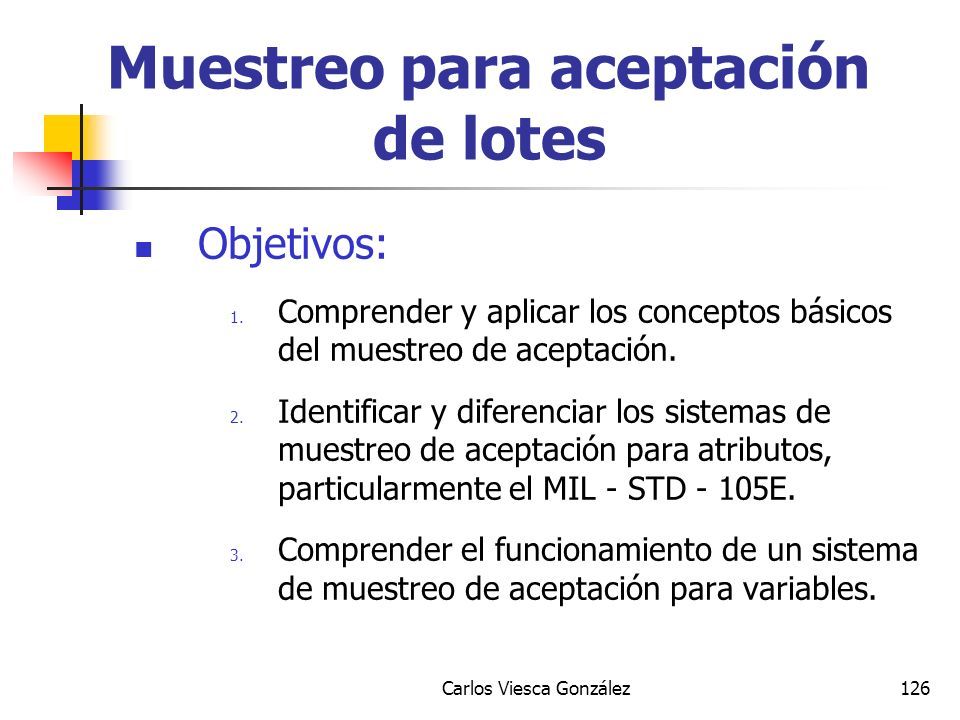

126 Carlos Viesca González126 Muestreo para aceptación de lotes Objetivos: 1. Comprender y aplicar los conceptos básicos del muestreo de aceptación. 2. Identificar y diferenciar los sistemas de muestreo de aceptación para atributos, particularmente el MIL - STD - 105E. 3. Comprender el funcionamiento de un sistema de muestreo de aceptación para variables.

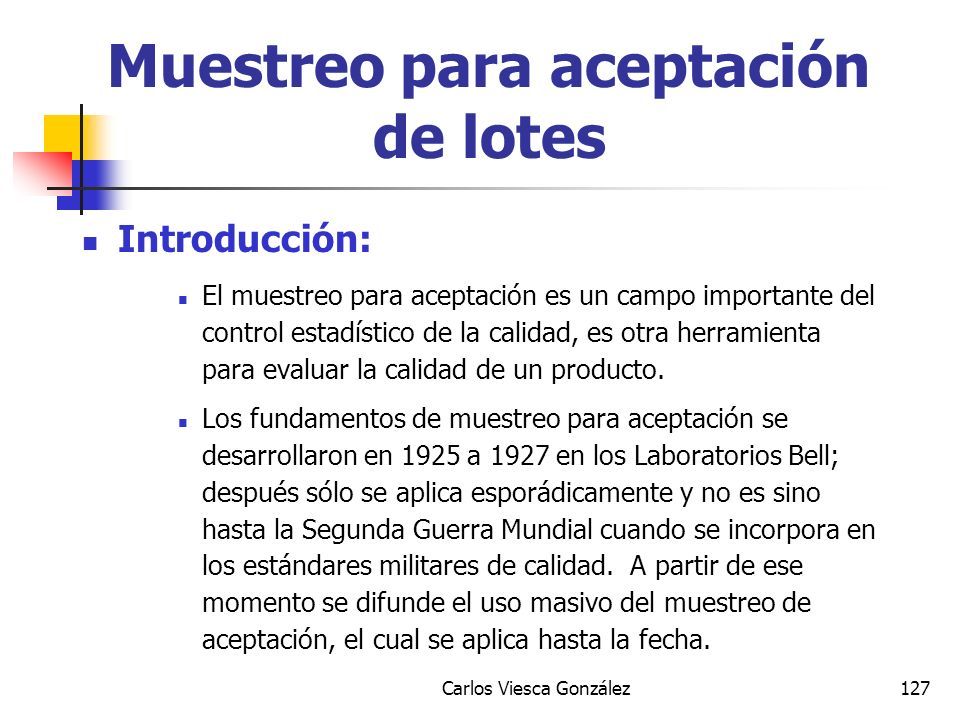

127 Carlos Viesca González127 Introducción: El muestreo para aceptación es un campo importante del control estadístico de la calidad, es otra herramienta para evaluar la calidad de un producto. Los fundamentos de muestreo para aceptación se desarrollaron en 1925 a 1927 en los Laboratorios Bell; después sólo se aplica esporádicamente y no es sino hasta la Segunda Guerra Mundial cuando se incorpora en los estándares militares de calidad. A partir de ese momento se difunde el uso masivo del muestreo de aceptación, el cual se aplica hasta la fecha. Muestreo para aceptación de lotes

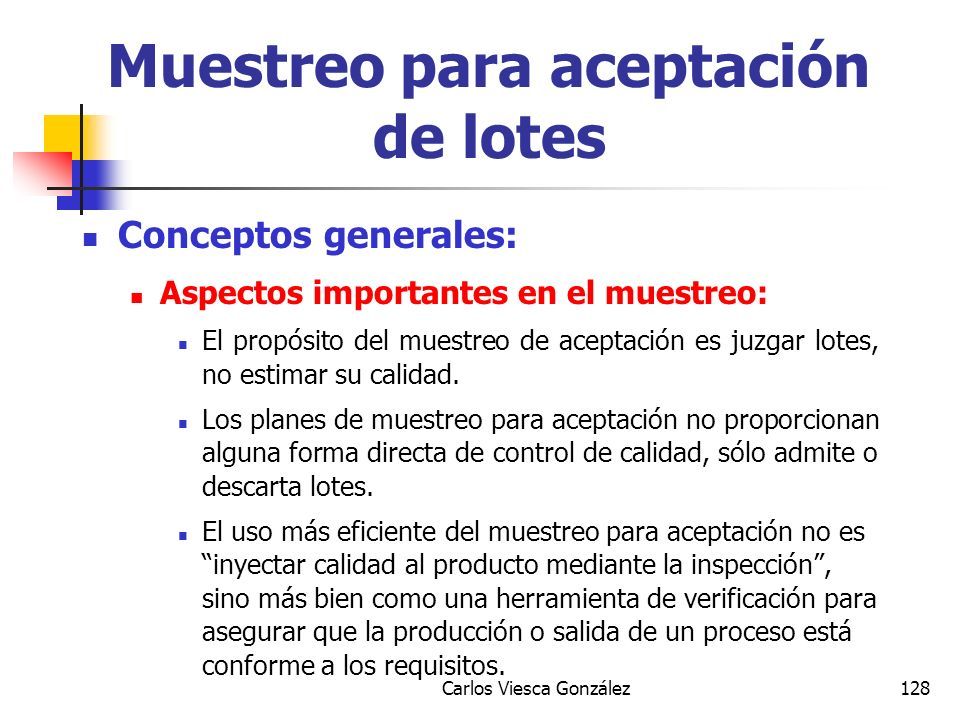

128 Carlos Viesca González128 Conceptos generales: Aspectos importantes en el muestreo: El propósito del muestreo de aceptación es juzgar lotes, no estimar su calidad. Los planes de muestreo para aceptación no proporcionan alguna forma directa de control de calidad, sólo admite o descarta lotes. El uso más eficiente del muestreo para aceptación no es “inyectar calidad al producto mediante la inspección”, sino más bien como una herramienta de verificación para asegurar que la producción o salida de un proceso está conforme a los requisitos. Muestreo para aceptación de lotes

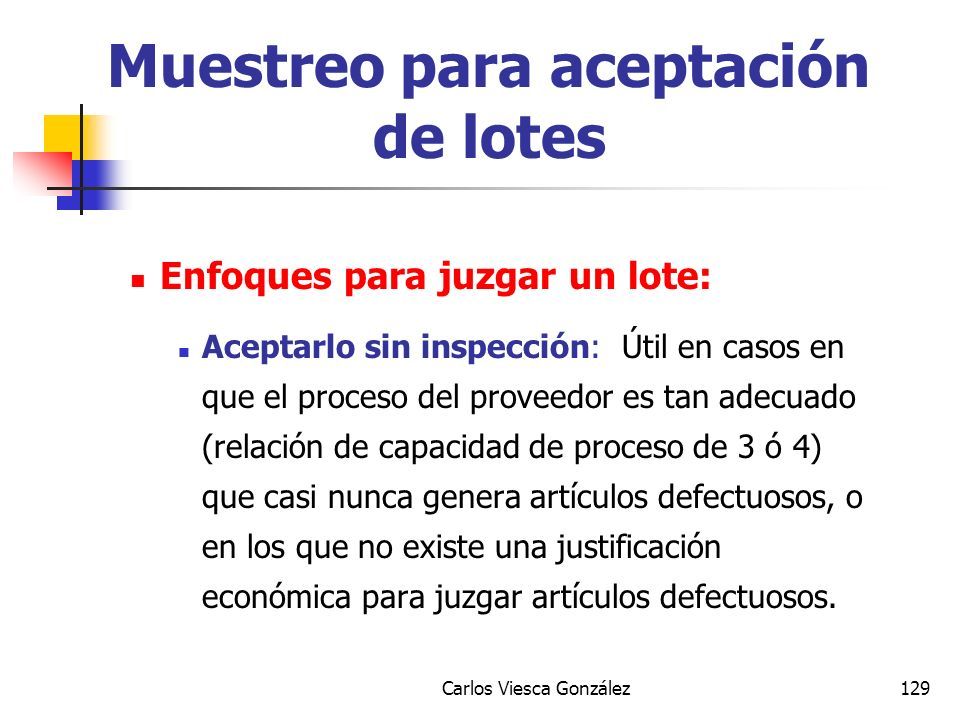

129 Carlos Viesca González129 Enfoques para juzgar un lote: Aceptarlo sin inspección: Útil en casos en que el proceso del proveedor es tan adecuado (relación de capacidad de proceso de 3 ó 4) que casi nunca genera artículos defectuosos, o en los que no existe una justificación económica para juzgar artículos defectuosos. Muestreo para aceptación de lotes

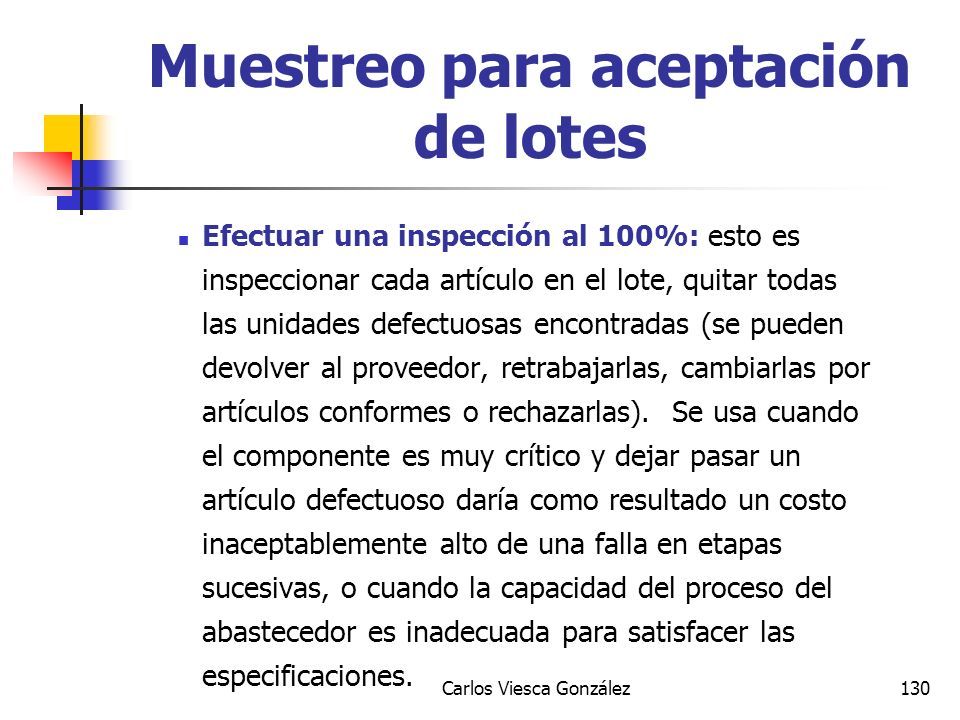

130 Carlos Viesca González130 Efectuar una inspección al 100%: esto es inspeccionar cada artículo en el lote, quitar todas las unidades defectuosas encontradas (se pueden devolver al proveedor, retrabajarlas, cambiarlas por artículos conformes o rechazarlas). Se usa cuando el componente es muy crítico y dejar pasar un artículo defectuoso daría como resultado un costo inaceptablemente alto de una falla en etapas sucesivas, o cuando la capacidad del proceso del abastecedor es inadecuada para satisfacer las especificaciones. Muestreo para aceptación de lotes

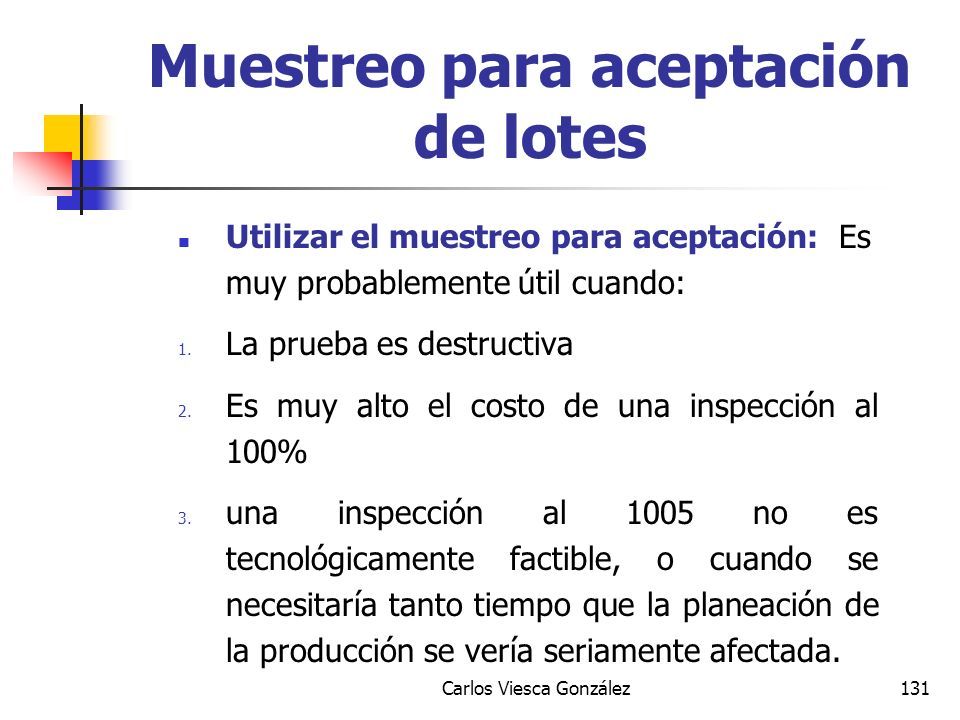

131 Carlos Viesca González131 Utilizar el muestreo para aceptación: Es muy probablemente útil cuando: 1. La prueba es destructiva 2. Es muy alto el costo de una inspección al 100% 3. una inspección al 1005 no es tecnológicamente factible, o cuando se necesitaría tanto tiempo que la planeación de la producción se vería seriamente afectada. Muestreo para aceptación de lotes

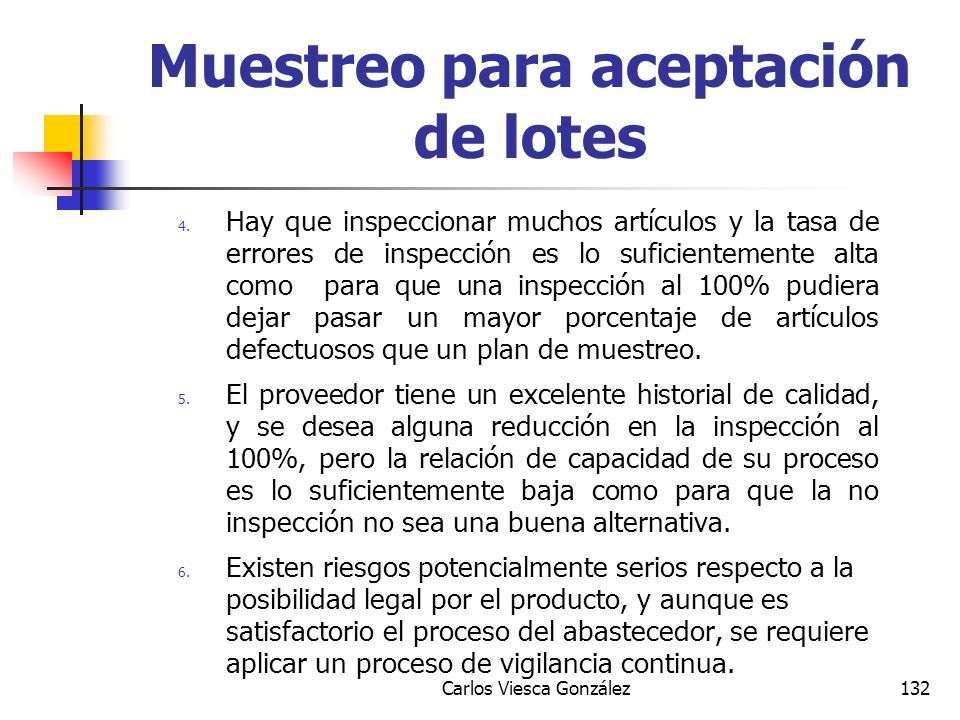

132 Carlos Viesca González132 4. Hay que inspeccionar muchos artículos y la tasa de errores de inspección es lo suficientemente alta como para que una inspección al 100% pudiera dejar pasar un mayor porcentaje de artículos defectuosos que un plan de muestreo. 5. El proveedor tiene un excelente historial de calidad, y se desea alguna reducción en la inspección al 100%, pero la relación de capacidad de su proceso es lo suficientemente baja como para que la no inspección no sea una buena alternativa. 6. Existen riesgos potencialmente serios respecto a la posibilidad legal por el producto, y aunque es satisfactorio el proceso del abastecedor, se requiere aplicar un proceso de vigilancia continua. Muestreo para aceptación de lotes

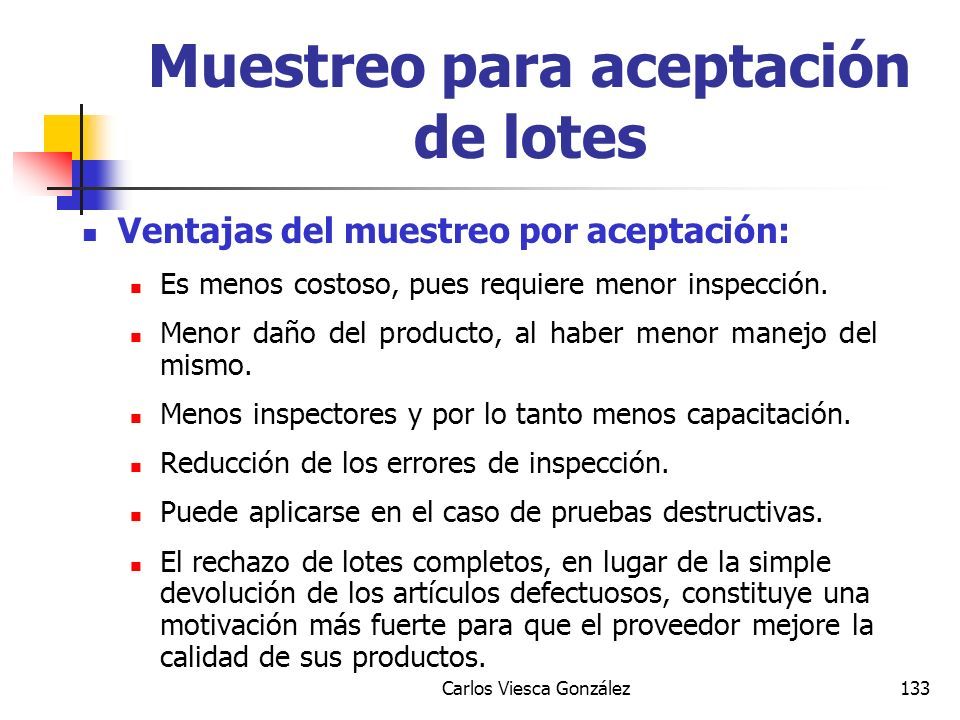

133 Carlos Viesca González133 Ventajas del muestreo por aceptación: Es menos costoso, pues requiere menor inspección. Menor daño del producto, al haber menor manejo del mismo. Menos inspectores y por lo tanto menos capacitación. Reducción de los errores de inspección. Puede aplicarse en el caso de pruebas destructivas. El rechazo de lotes completos, en lugar de la simple devolución de los artículos defectuosos, constituye una motivación más fuerte para que el proveedor mejore la calidad de sus productos. Muestreo para aceptación de lotes

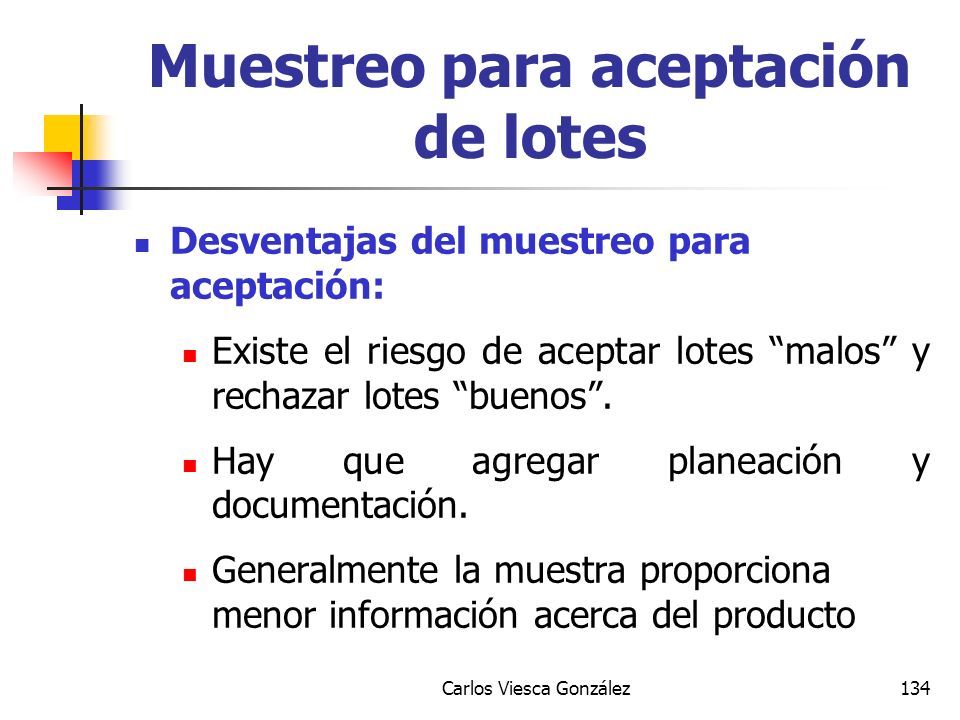

134 Carlos Viesca González134 Desventajas del muestreo para aceptación: Existe el riesgo de aceptar lotes “malos” y rechazar lotes “buenos”. Hay que agregar planeación y documentación. Generalmente la muestra proporciona menor información acerca del producto Muestreo para aceptación de lotes

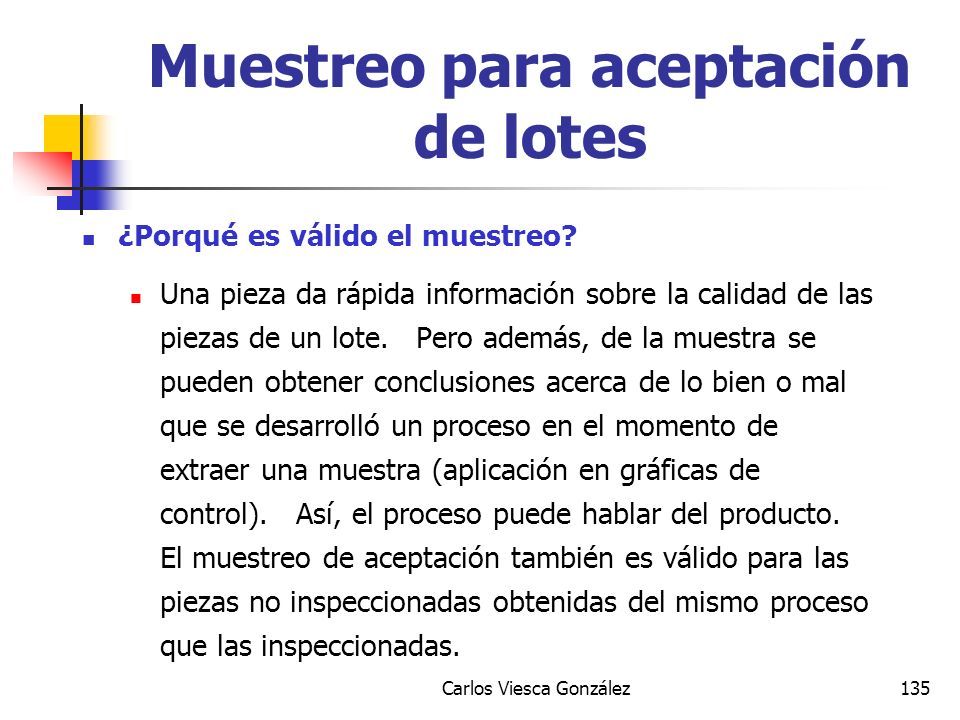

135 Carlos Viesca González135 ¿Porqué es válido el muestreo? Una pieza da rápida información sobre la calidad de las piezas de un lote. Pero además, de la muestra se pueden obtener conclusiones acerca de lo bien o mal que se desarrolló un proceso en el momento de extraer una muestra (aplicación en gráficas de control). Así, el proceso puede hablar del producto. El muestreo de aceptación también es válido para las piezas no inspeccionadas obtenidas del mismo proceso que las inspeccionadas. Muestreo para aceptación de lotes

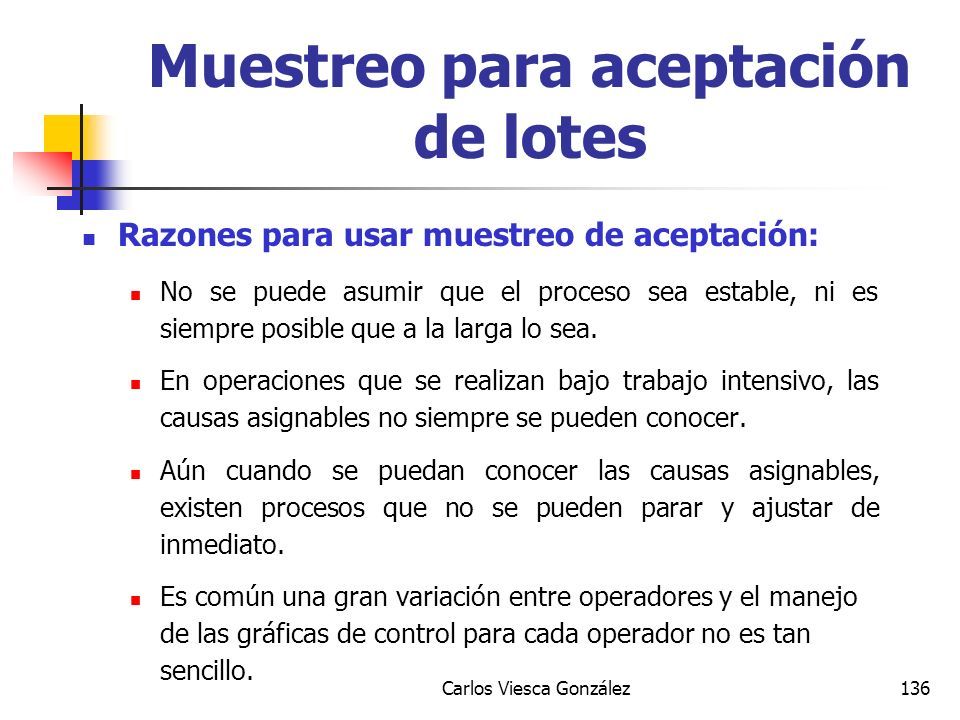

136 Carlos Viesca González136 Razones para usar muestreo de aceptación: No se puede asumir que el proceso sea estable, ni es siempre posible que a la larga lo sea. En operaciones que se realizan bajo trabajo intensivo, las causas asignables no siempre se pueden conocer. Aún cuando se puedan conocer las causas asignables, existen procesos que no se pueden parar y ajustar de inmediato. Es común una gran variación entre operadores y el manejo de las gráficas de control para cada operador no es tan sencillo. Muestreo para aceptación de lotes

137 Carlos Viesca González137 Formación de lotes: El muestreo por aceptación puede desarrollarse en una base de lote por lote o en un flujo continuo de productos, aunque los planes de muestreo más comúnmente usados se basan en muestreo por lotes. Entre los diferentes tipos de lotes que se pueden formar (de manufactura, de embarque, etc.), los lotes de inspección son los que se utilizan en muestreo de aceptación. Muestreo para aceptación de lotes

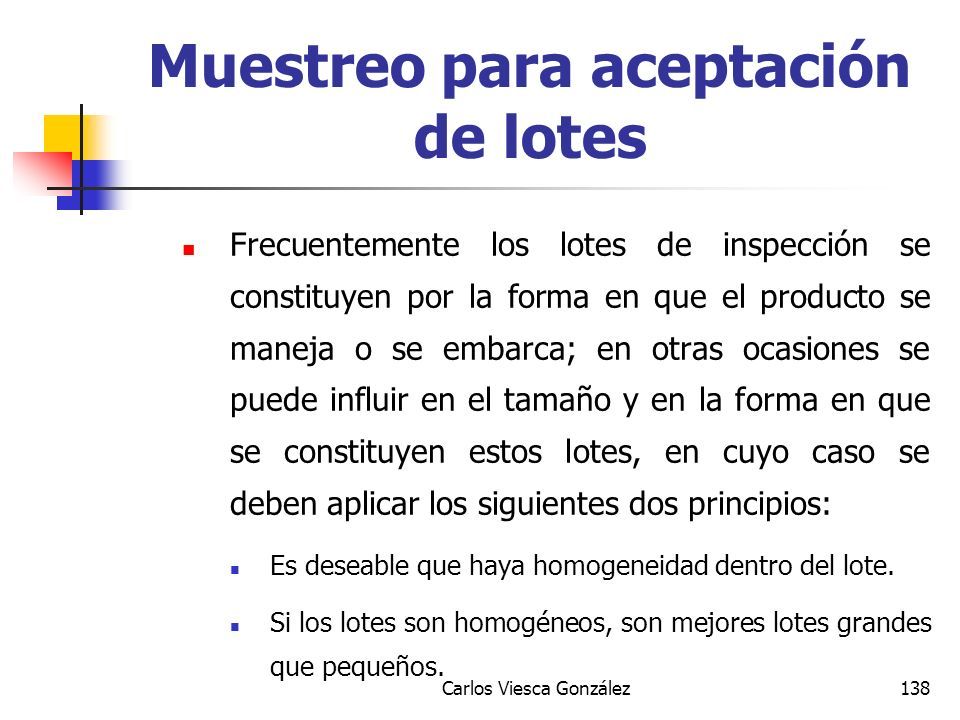

138 Carlos Viesca González138 Frecuentemente los lotes de inspección se constituyen por la forma en que el producto se maneja o se embarca; en otras ocasiones se puede influir en el tamaño y en la forma en que se constituyen estos lotes, en cuyo caso se deben aplicar los siguientes dos principios: Es deseable que haya homogeneidad dentro del lote. Si los lotes son homogéneos, son mejores lotes grandes que pequeños. Muestreo para aceptación de lotes

139 Carlos Viesca González139 Si se tienen lotes grandes, los tamaños de muestra también serán grandes y se obtendrá una determinación más confiable de la aceptabilidad del lote, siempre que el lote en cuestión sea homogéneo. Muestreo para aceptación de lotes

140 Carlos Viesca González140 Muestreo aleatorio: Las tablas de muestreo publicadas suponen que las muestras se obtienen al azar, esto es, que cada una de las unidades de producto no inspeccionadas tienen la misma probabilidad de ser la siguiente seleccionada para la muestra. Para realizar un muestreo aleatorio, se requiere numerar las piezas de un lote y seleccionar números aleatorios que indiquen cuáles unidades serán seleccionadas. Muestreo para aceptación de lotes

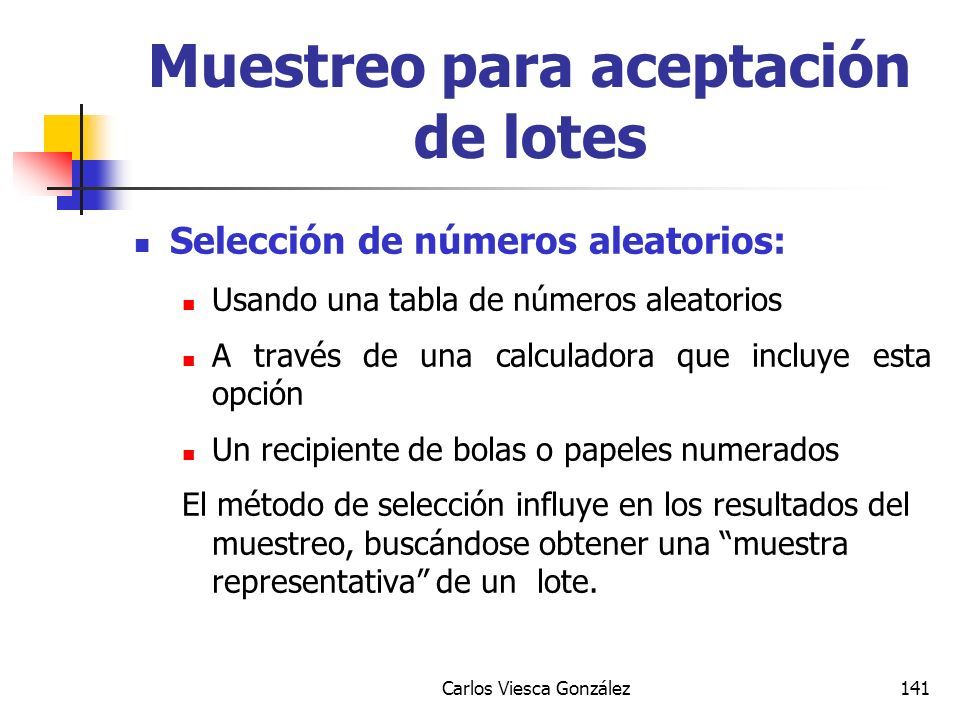

141 Carlos Viesca González141 Selección de números aleatorios: Usando una tabla de números aleatorios A través de una calculadora que incluye esta opción Un recipiente de bolas o papeles numerados El método de selección influye en los resultados del muestreo, buscándose obtener una “muestra representativa” de un lote. Muestreo para aceptación de lotes

142 Carlos Viesca González142 Sesgo del muestreo: Tomar una muestra de la misma localización dentro de cajas, estantes, etc. Echar un vistazo al producto y seleccionar sólo aquellas piezas defectuosas o no defectuosas. Ignorar las partes del lote difíciles de muestrear. Muestreo para aceptación de lotes

143 Carlos Viesca González143 Clasificación de los planes de muestreo: 1. Planes por atributos: Un lote se acepta o se rechaza según el número de defectuosos que se presentan en el mismo. 2. Planes por variables: Un lote se acepta o se rechaza según el valor de la media (por ejemplo) de la característica de calidad en la muestra; la media se compara con un valor admitido que define el plan. Muestreo para aceptación de lotes

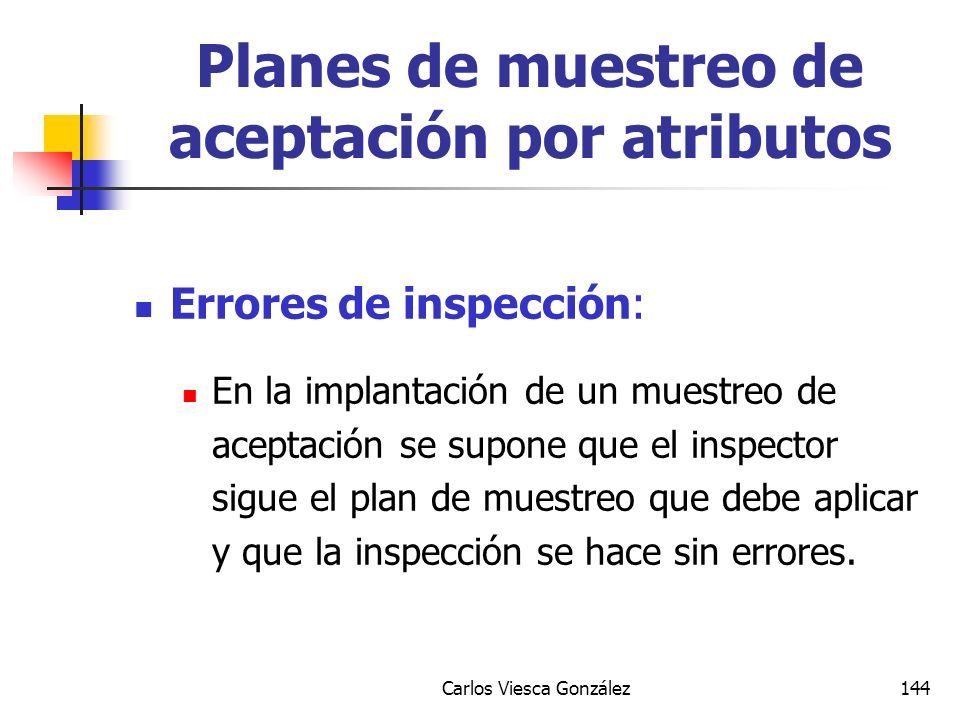

144 Carlos Viesca González144 Errores de inspección: En la implantación de un muestreo de aceptación se supone que el inspector sigue el plan de muestreo que debe aplicar y que la inspección se hace sin errores. Planes de muestreo de aceptación por atributos

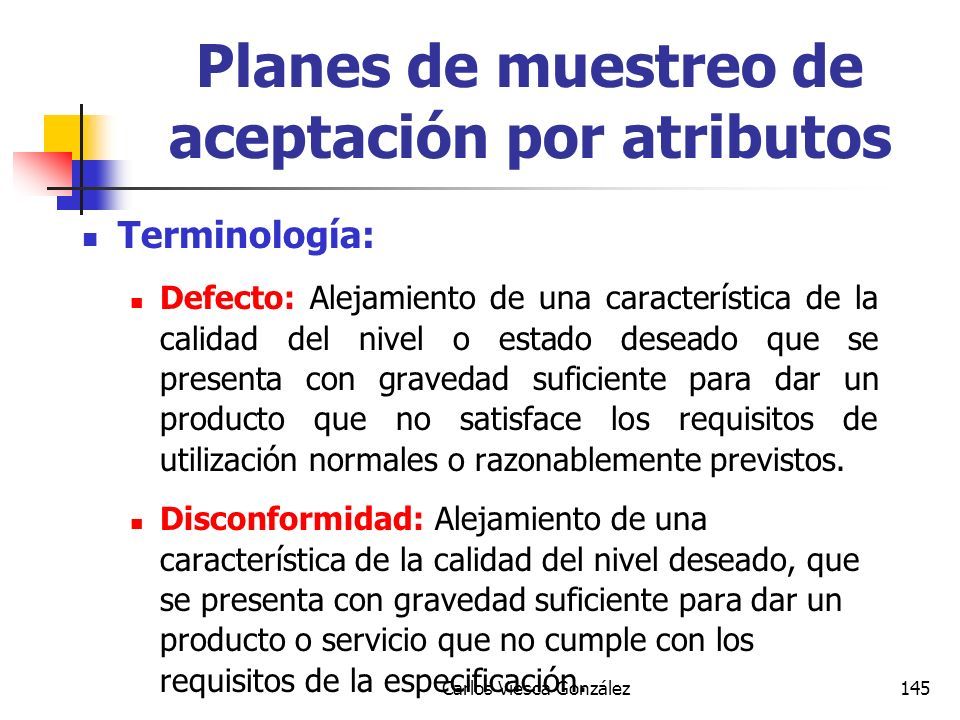

145 Carlos Viesca González145 Terminología: Defecto: Alejamiento de una característica de la calidad del nivel o estado deseado que se presenta con gravedad suficiente para dar un producto que no satisface los requisitos de utilización normales o razonablemente previstos. Disconformidad: Alejamiento de una característica de la calidad del nivel deseado, que se presenta con gravedad suficiente para dar un producto o servicio que no cumple con los requisitos de la especificación. Planes de muestreo de aceptación por atributos

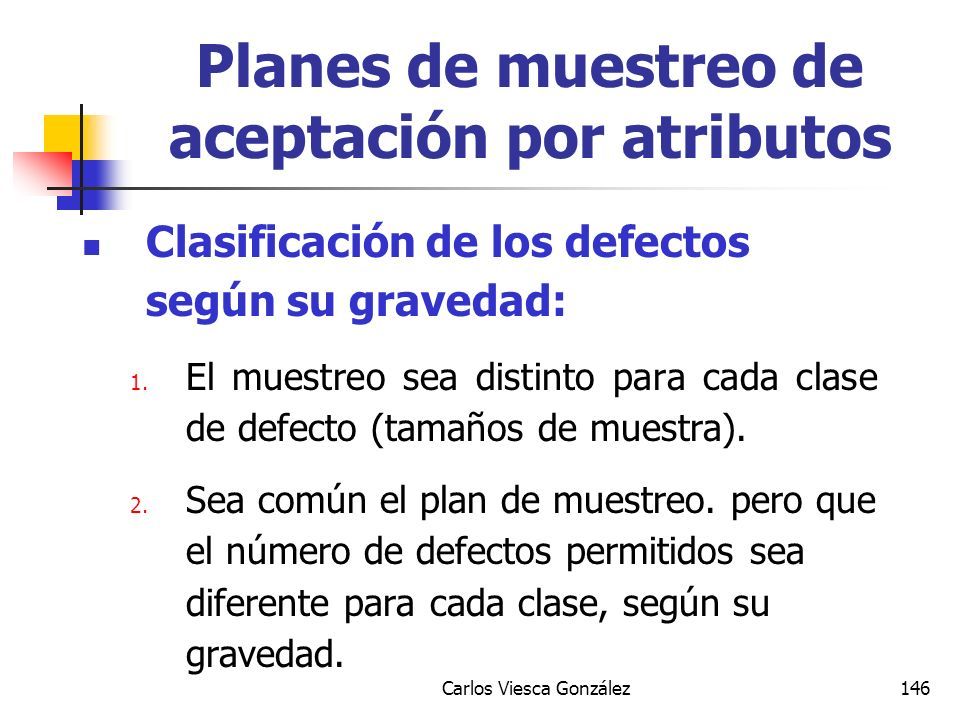

146 Carlos Viesca González146 Clasificación de los defectos según su gravedad: 1. El muestreo sea distinto para cada clase de defecto (tamaños de muestra). 2. Sea común el plan de muestreo. pero que el número de defectos permitidos sea diferente para cada clase, según su gravedad. Planes de muestreo de aceptación por atributos

147 Carlos Viesca González147 Tipos de planes de muestreo de aceptación por atributos: Planes de muestreo simple Planes de muestreo doble: Planes de muestreo de aceptación por atributos

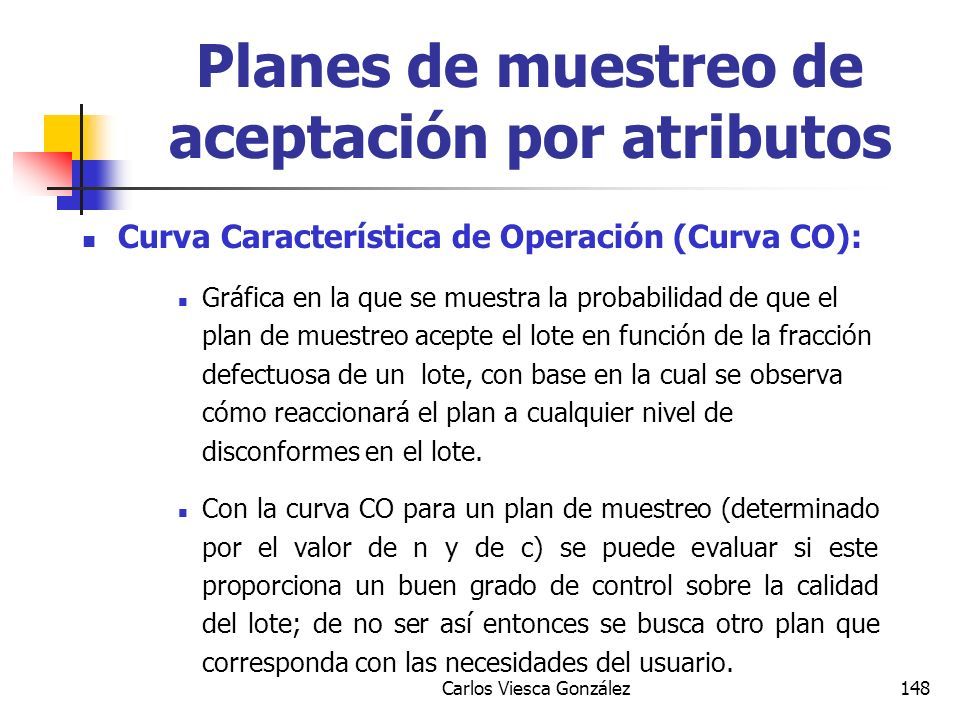

148 Carlos Viesca González148 Curva Característica de Operación (Curva CO): Gráfica en la que se muestra la probabilidad de que el plan de muestreo acepte el lote en función de la fracción defectuosa de un lote, con base en la cual se observa cómo reaccionará el plan a cualquier nivel de disconformes en el lote. Con la curva CO para un plan de muestreo (determinado por el valor de n y de c) se puede evaluar si este proporciona un buen grado de control sobre la calidad del lote; de no ser así entonces se busca otro plan que corresponda con las necesidades del usuario. Planes de muestreo de aceptación por atributos

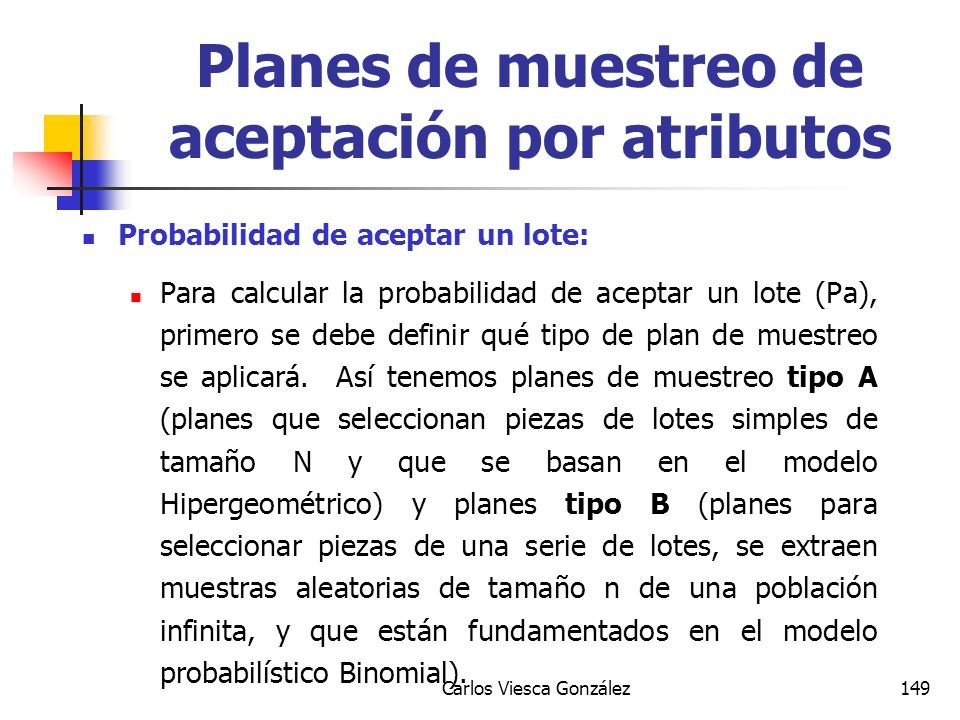

149 Carlos Viesca González149 Probabilidad de aceptar un lote: Para calcular la probabilidad de aceptar un lote (Pa), primero se debe definir qué tipo de plan de muestreo se aplicará. Así tenemos planes de muestreo tipo A (planes que seleccionan piezas de lotes simples de tamaño N y que se basan en el modelo Hipergeométrico) y planes tipo B (planes para seleccionar piezas de una serie de lotes, se extraen muestras aleatorias de tamaño n de una población infinita, y que están fundamentados en el modelo probabilístico Binomial). Planes de muestreo de aceptación por atributos

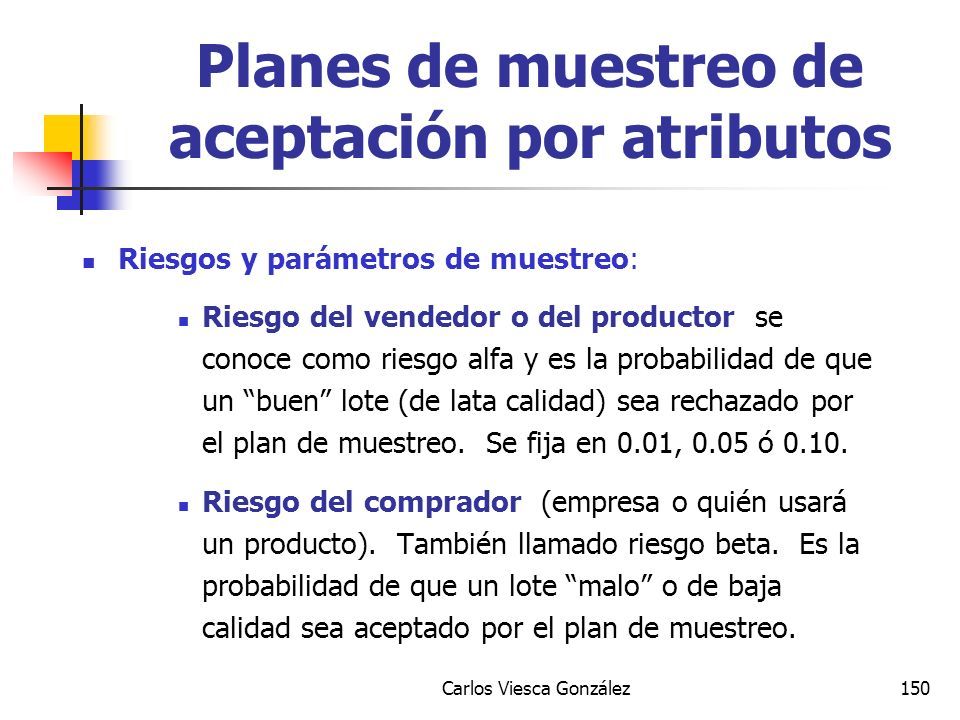

150 Carlos Viesca González150 Riesgos y parámetros de muestreo: Riesgo del vendedor o del productor se conoce como riesgo alfa y es la probabilidad de que un “buen” lote (de lata calidad) sea rechazado por el plan de muestreo. Se fija en 0.01, 0.05 ó 0.10. Riesgo del comprador (empresa o quién usará un producto). También llamado riesgo beta. Es la probabilidad de que un lote “malo” o de baja calidad sea aceptado por el plan de muestreo. Planes de muestreo de aceptación por atributos

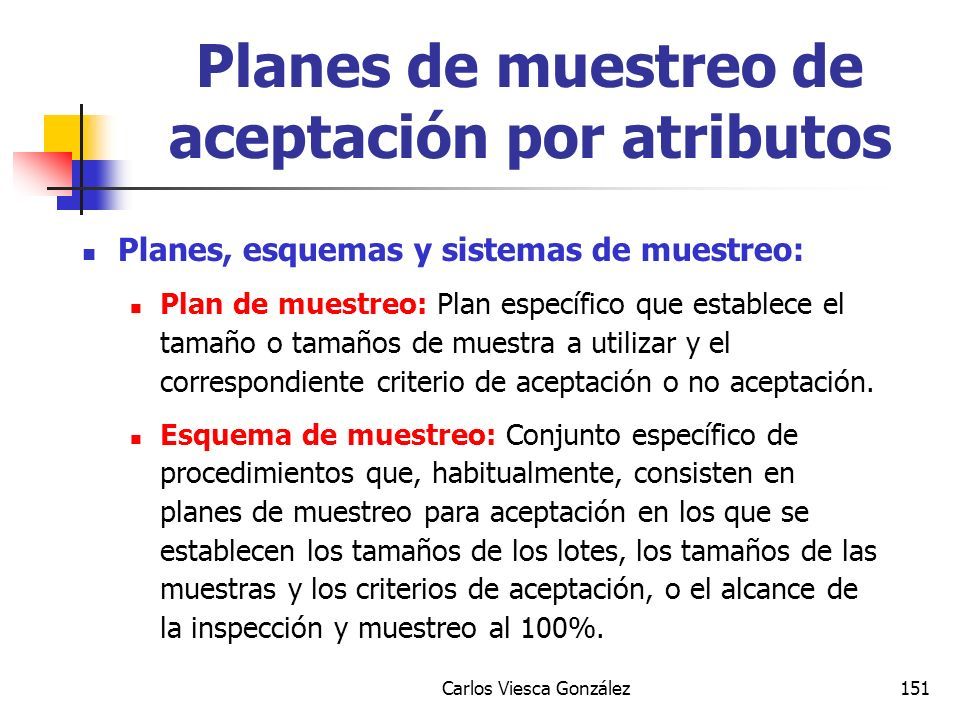

151 Carlos Viesca González151 Planes, esquemas y sistemas de muestreo: Plan de muestreo: Plan específico que establece el tamaño o tamaños de muestra a utilizar y el correspondiente criterio de aceptación o no aceptación. Esquema de muestreo: Conjunto específico de procedimientos que, habitualmente, consisten en planes de muestreo para aceptación en los que se establecen los tamaños de los lotes, los tamaños de las muestras y los criterios de aceptación, o el alcance de la inspección y muestreo al 100%. Planes de muestreo de aceptación por atributos

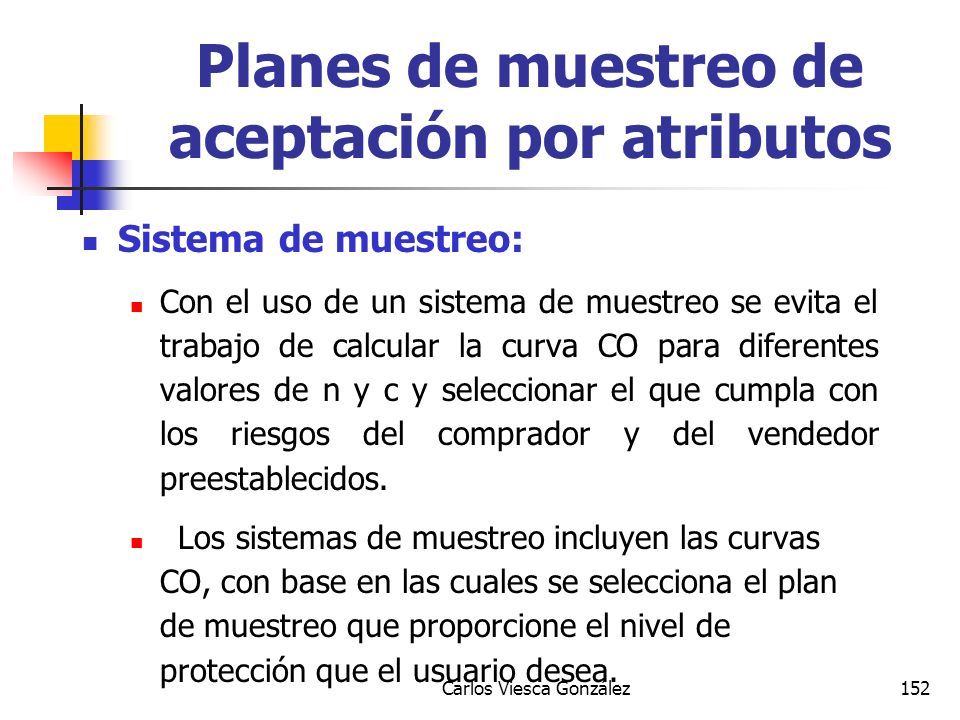

152 Carlos Viesca González152 Sistema de muestreo: Con el uso de un sistema de muestreo se evita el trabajo de calcular la curva CO para diferentes valores de n y c y seleccionar el que cumpla con los riesgos del comprador y del vendedor preestablecidos. Los sistemas de muestreo incluyen las curvas CO, con base en las cuales se selecciona el plan de muestreo que proporcione el nivel de protección que el usuario desea. Planes de muestreo de aceptación por atributos

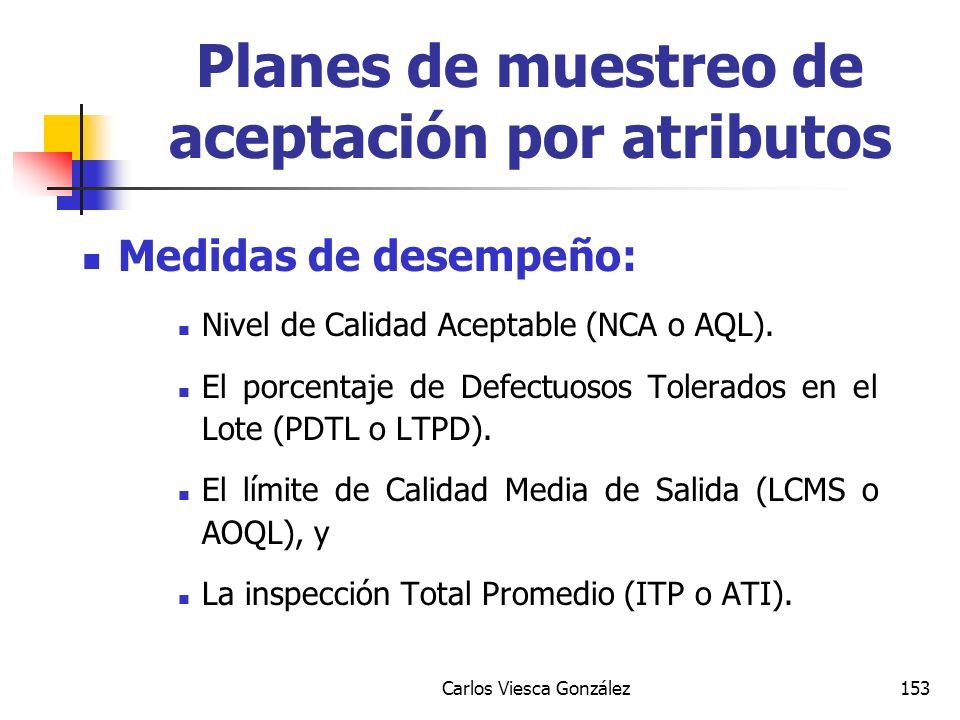

153 Carlos Viesca González153 Medidas de desempeño: Nivel de Calidad Aceptable (NCA o AQL). El porcentaje de Defectuosos Tolerados en el Lote (PDTL o LTPD). El límite de Calidad Media de Salida (LCMS o AOQL), y La inspección Total Promedio (ITP o ATI). Planes de muestreo de aceptación por atributos

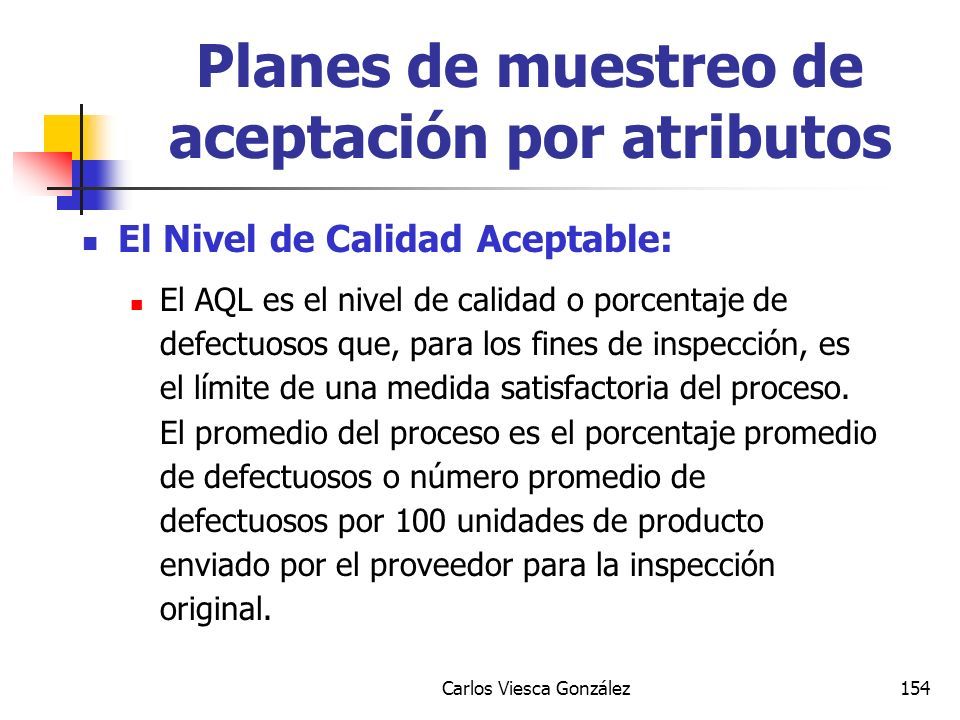

154 Carlos Viesca González154 El Nivel de Calidad Aceptable: El AQL es el nivel de calidad o porcentaje de defectuosos que, para los fines de inspección, es el límite de una medida satisfactoria del proceso. El promedio del proceso es el porcentaje promedio de defectuosos o número promedio de defectuosos por 100 unidades de producto enviado por el proveedor para la inspección original. Planes de muestreo de aceptación por atributos

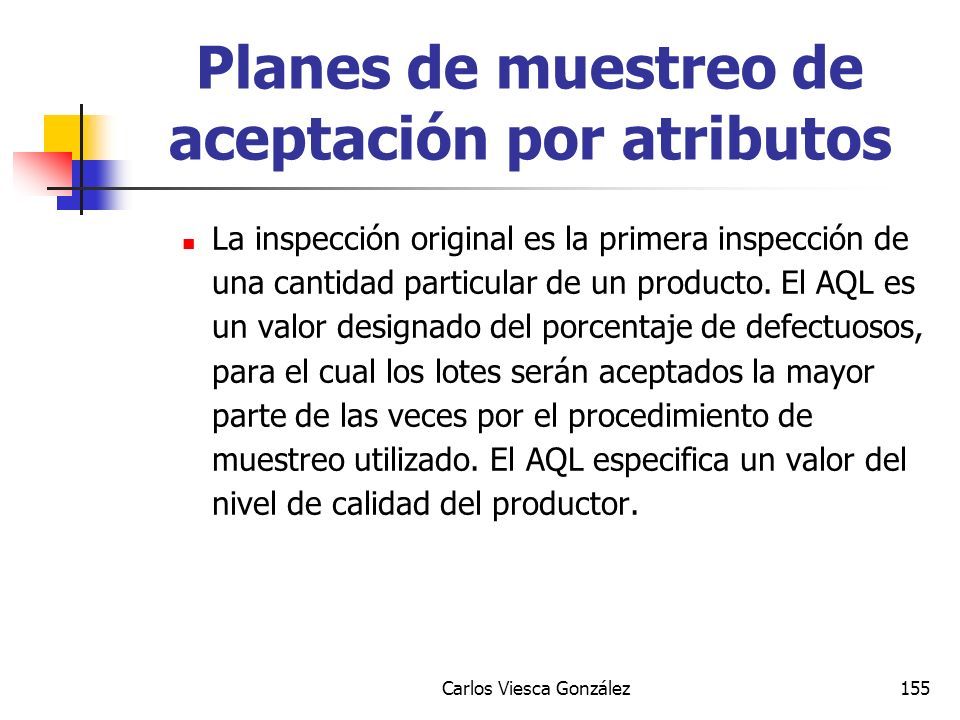

155 Carlos Viesca González155 La inspección original es la primera inspección de una cantidad particular de un producto. El AQL es un valor designado del porcentaje de defectuosos, para el cual los lotes serán aceptados la mayor parte de las veces por el procedimiento de muestreo utilizado. El AQL especifica un valor del nivel de calidad del productor. Planes de muestreo de aceptación por atributos

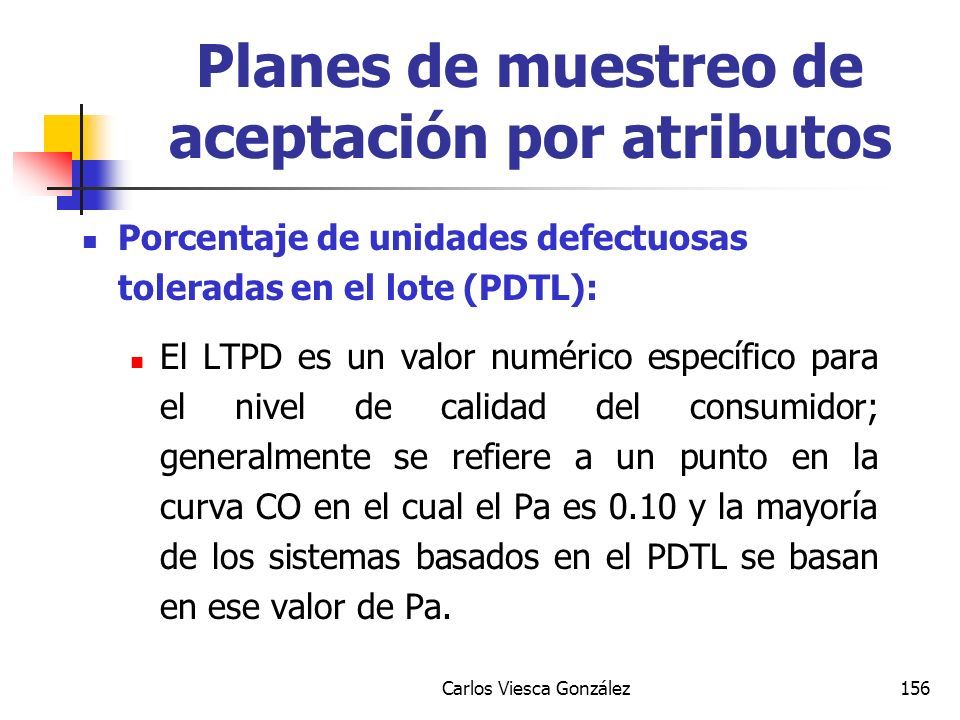

156 Carlos Viesca González156 Porcentaje de unidades defectuosas toleradas en el lote (PDTL): El LTPD es un valor numérico específico para el nivel de calidad del consumidor; generalmente se refiere a un punto en la curva CO en el cual el Pa es 0.10 y la mayoría de los sistemas basados en el PDTL se basan en ese valor de Pa. Planes de muestreo de aceptación por atributos

157 Carlos Viesca González157 El Límite de Calidad Media de Salida (LCMS o AOQL): Se aplica sólo al muestreo en el que a los lotes rechazados se les hace una inspección al 100% para sustituir los artículos defectuosos encontrados por piezas buenas, que es lo que se denomina inspección rectificadora. Planes de muestreo de aceptación por atributos

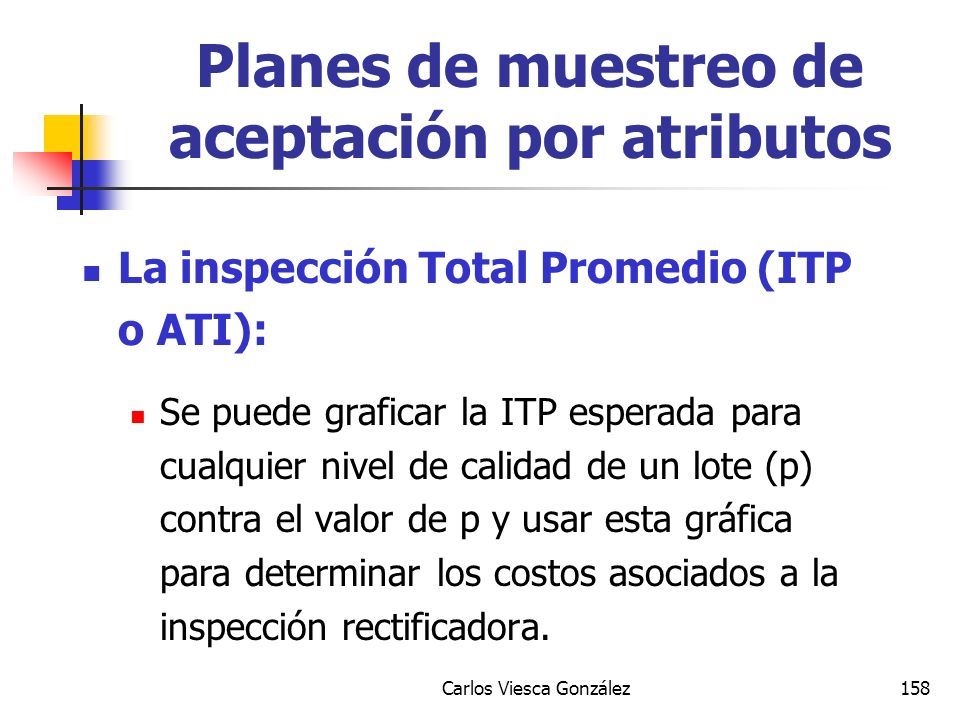

158 Carlos Viesca González158 La inspección Total Promedio (ITP o ATI): Se puede graficar la ITP esperada para cualquier nivel de calidad de un lote (p) contra el valor de p y usar esta gráfica para determinar los costos asociados a la inspección rectificadora. Planes de muestreo de aceptación por atributos

159 Carlos Viesca González159 El sistema de muestreo MIL - STD - 105E: El manejo de normas publicadas como ésta (entre las más comunes también está la ANSI/ASQC Z1.4), presenta la ventaja de que facilita la negociación entre vendedor y comprador. Es el más conocido de los planes de muestreo que utilizan como índice de calidad el NCA; proporciona una gran seguridad en la aceptación de los lotes cuando la proporción de defectuosos es menor o igual al NCA. Planes de muestreo de aceptación por atributos

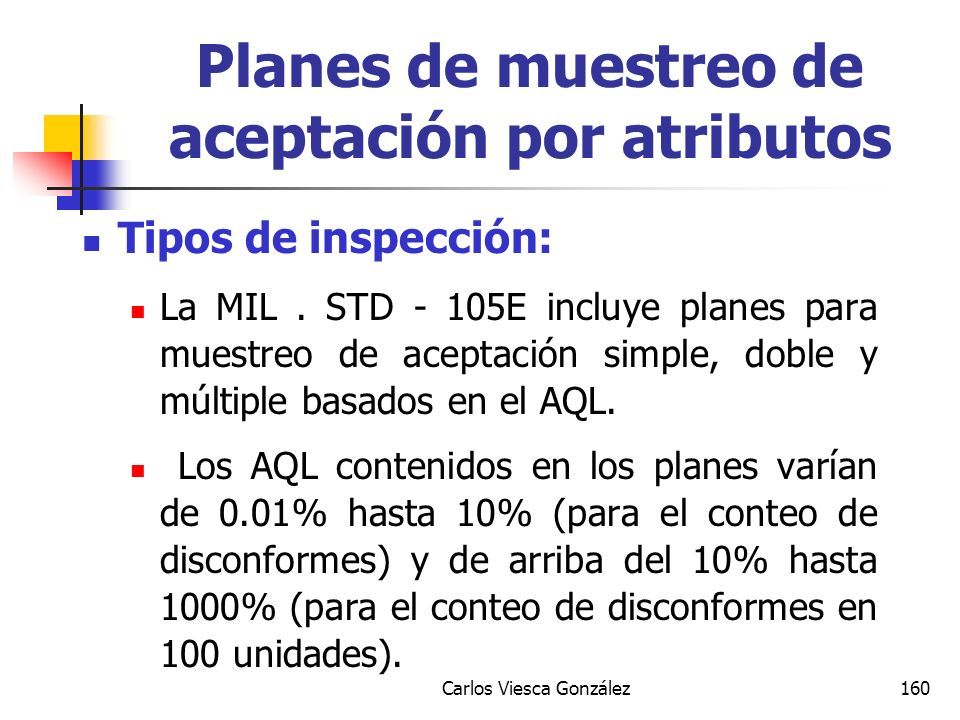

160 Carlos Viesca González160 Tipos de inspección: La MIL. STD - 105E incluye planes para muestreo de aceptación simple, doble y múltiple basados en el AQL. Los AQL contenidos en los planes varían de 0.01% hasta 10% (para el conteo de disconformes) y de arriba del 10% hasta 1000% (para el conteo de disconformes en 100 unidades). Planes de muestreo de aceptación por atributos

161 Carlos Viesca González161 Dado un AQL el sistema proporciona varios planes de muestreo con el fin de motivar al proveedor en función de la calidad del producto que envía; así, es posible aplicar tres tipos de inspección para cada uno de los tres tipos de muestreo señalados líneas arriba: normal, estricta y reducida. Planes de muestreo de aceptación por atributos

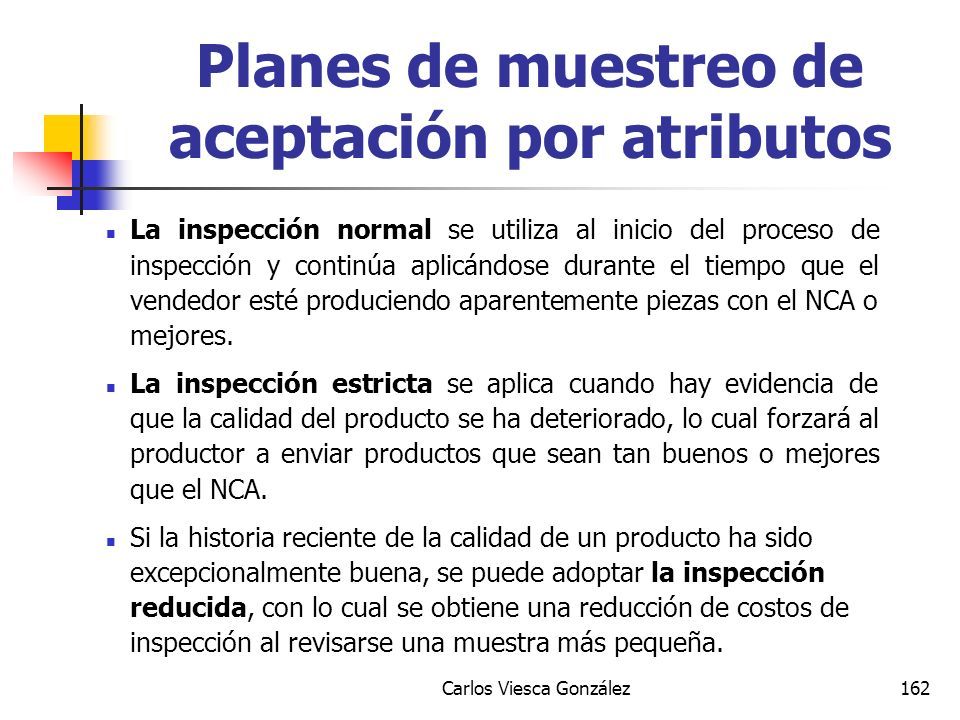

162 Carlos Viesca González162 La inspección normal se utiliza al inicio del proceso de inspección y continúa aplicándose durante el tiempo que el vendedor esté produciendo aparentemente piezas con el NCA o mejores. La inspección estricta se aplica cuando hay evidencia de que la calidad del producto se ha deteriorado, lo cual forzará al productor a enviar productos que sean tan buenos o mejores que el NCA. Si la historia reciente de la calidad de un producto ha sido excepcionalmente buena, se puede adoptar la inspección reducida, con lo cual se obtiene una reducción de costos de inspección al revisarse una muestra más pequeña. Planes de muestreo de aceptación por atributos

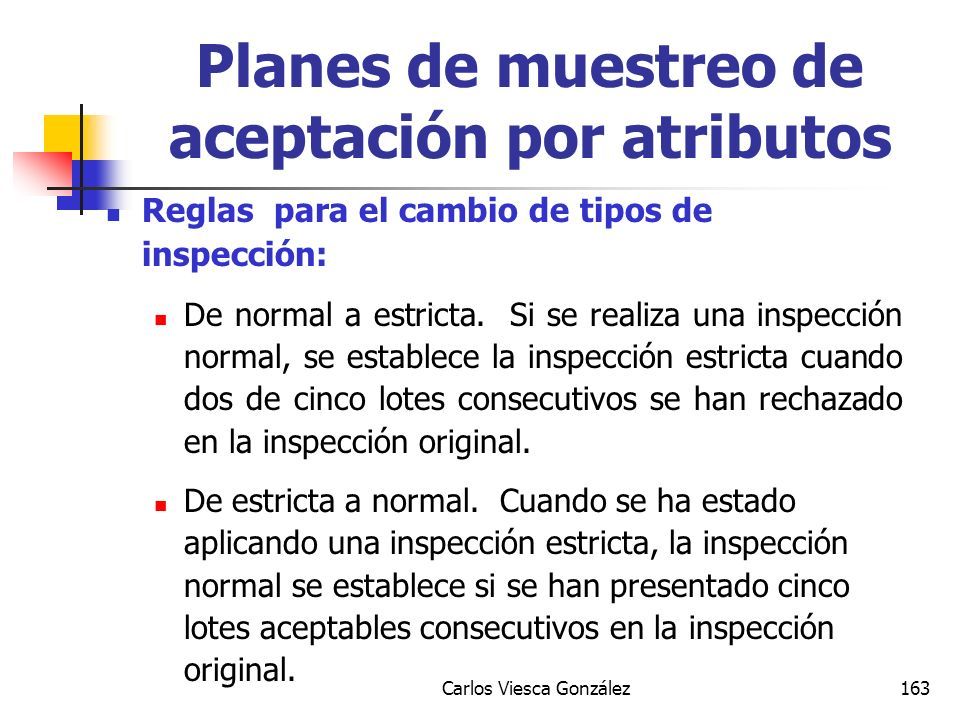

163 Carlos Viesca González163 Reglas para el cambio de tipos de inspección: De normal a estricta. Si se realiza una inspección normal, se establece la inspección estricta cuando dos de cinco lotes consecutivos se han rechazado en la inspección original. De estricta a normal. Cuando se ha estado aplicando una inspección estricta, la inspección normal se establece si se han presentado cinco lotes aceptables consecutivos en la inspección original. Planes de muestreo de aceptación por atributos

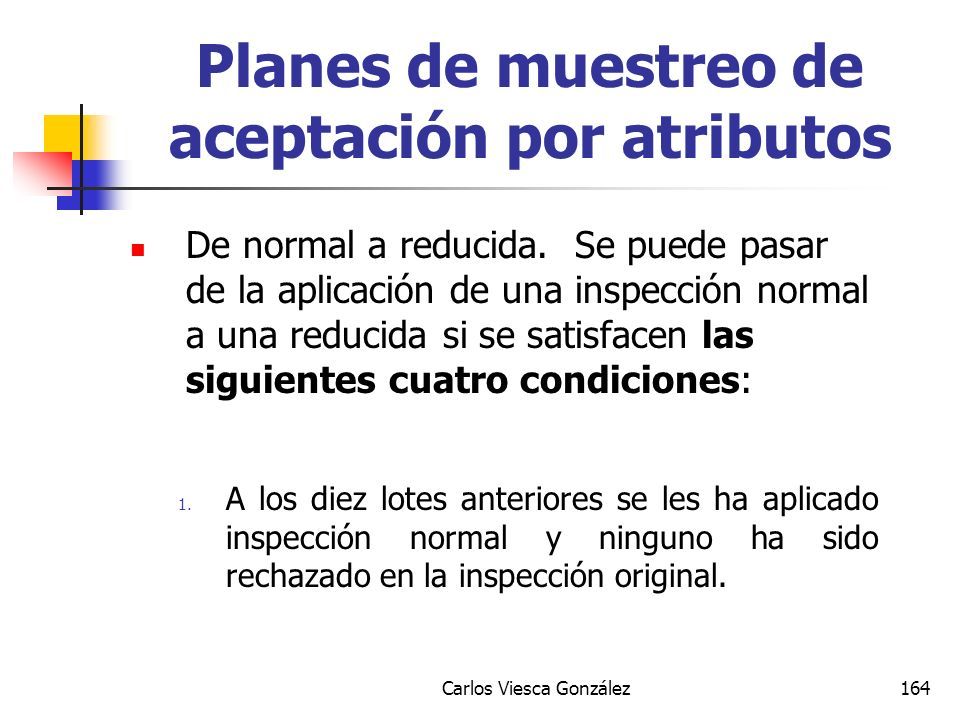

164 Carlos Viesca González164 De normal a reducida. Se puede pasar de la aplicación de una inspección normal a una reducida si se satisfacen las siguientes cuatro condiciones: 1. A los diez lotes anteriores se les ha aplicado inspección normal y ninguno ha sido rechazado en la inspección original. Planes de muestreo de aceptación por atributos

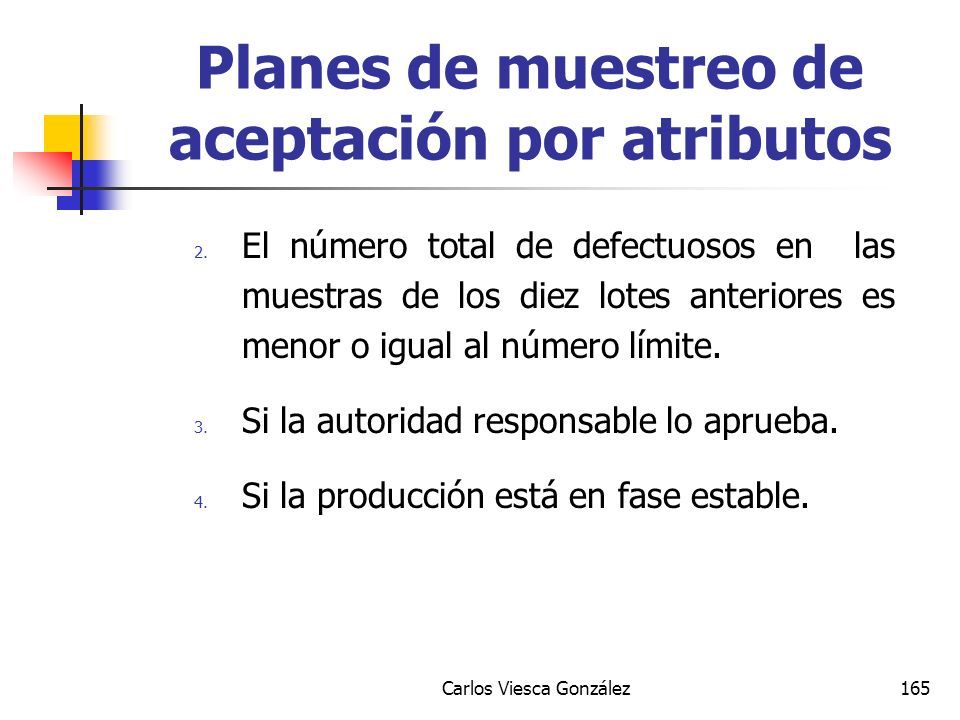

165 Carlos Viesca González165 2. El número total de defectuosos en las muestras de los diez lotes anteriores es menor o igual al número límite. 3. Si la autoridad responsable lo aprueba. 4. Si la producción está en fase estable. Planes de muestreo de aceptación por atributos

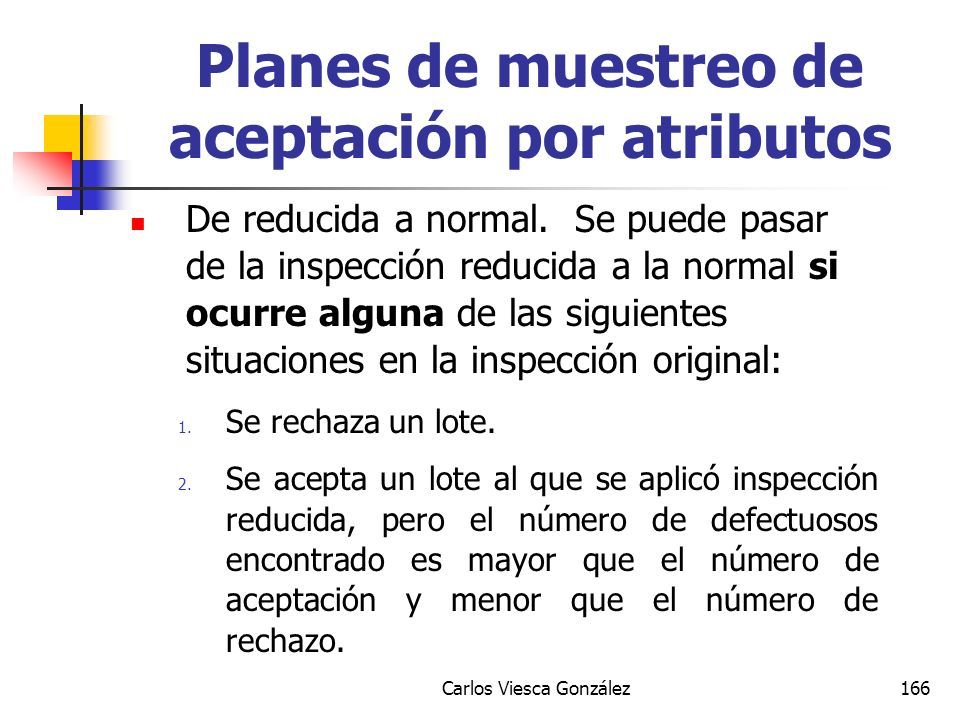

166 Carlos Viesca González166 De reducida a normal. Se puede pasar de la inspección reducida a la normal si ocurre alguna de las siguientes situaciones en la inspección original: 1. Se rechaza un lote. 2. Se acepta un lote al que se aplicó inspección reducida, pero el número de defectuosos encontrado es mayor que el número de aceptación y menor que el número de rechazo. Planes de muestreo de aceptación por atributos

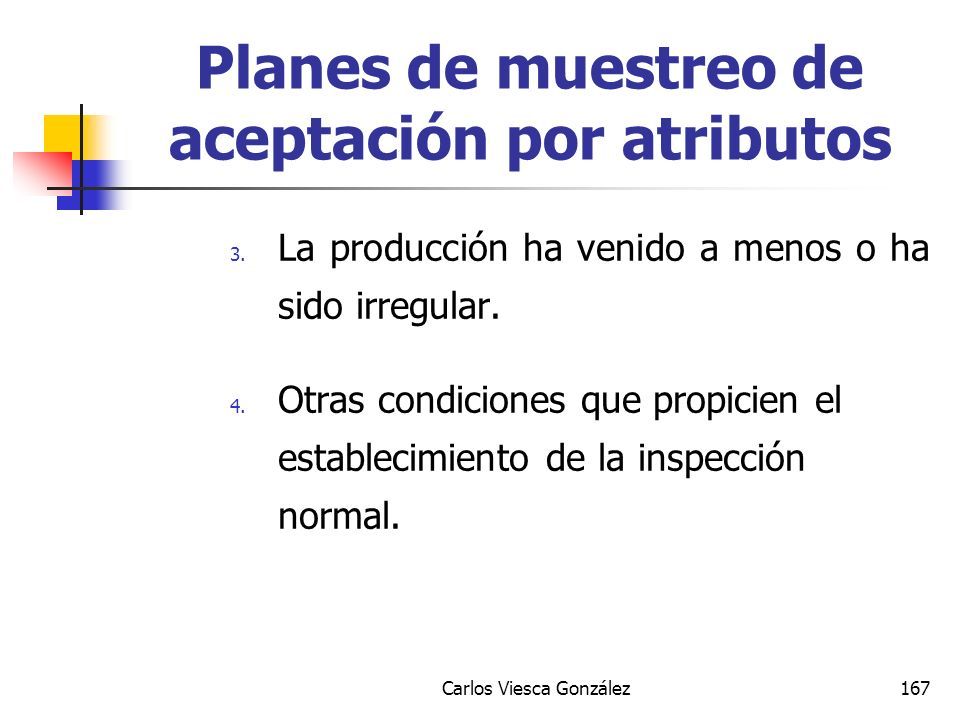

167 Carlos Viesca González167 3. La producción ha venido a menos o ha sido irregular. 4. Otras condiciones que propicien el establecimiento de la inspección normal. Planes de muestreo de aceptación por atributos

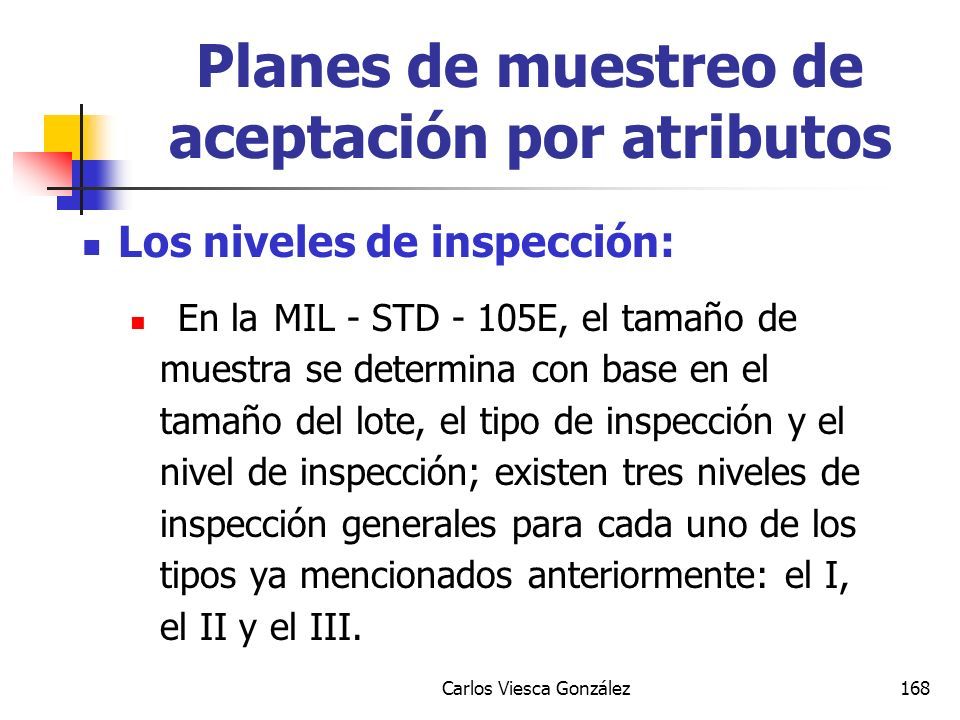

168 Carlos Viesca González168 Los niveles de inspección: En la MIL - STD - 105E, el tamaño de muestra se determina con base en el tamaño del lote, el tipo de inspección y el nivel de inspección; existen tres niveles de inspección generales para cada uno de los tipos ya mencionados anteriormente: el I, el II y el III. Planes de muestreo de aceptación por atributos

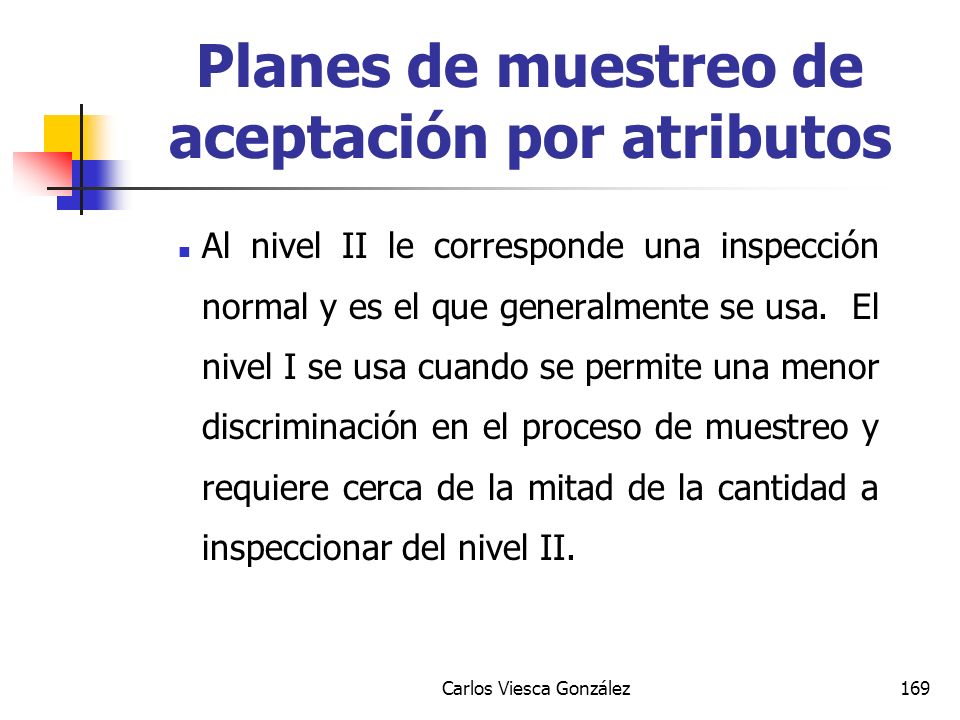

169 Carlos Viesca González169 Al nivel II le corresponde una inspección normal y es el que generalmente se usa. El nivel I se usa cuando se permite una menor discriminación en el proceso de muestreo y requiere cerca de la mitad de la cantidad a inspeccionar del nivel II. Planes de muestreo de aceptación por atributos

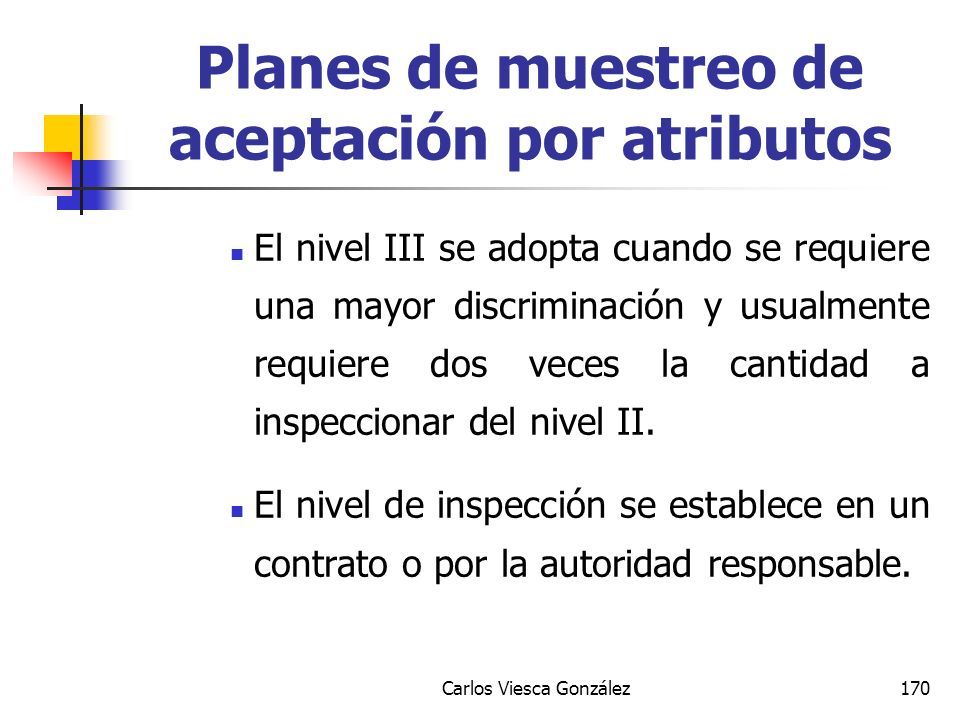

170 Carlos Viesca González170 El nivel III se adopta cuando se requiere una mayor discriminación y usualmente requiere dos veces la cantidad a inspeccionar del nivel II. El nivel de inspección se establece en un contrato o por la autoridad responsable. Planes de muestreo de aceptación por atributos

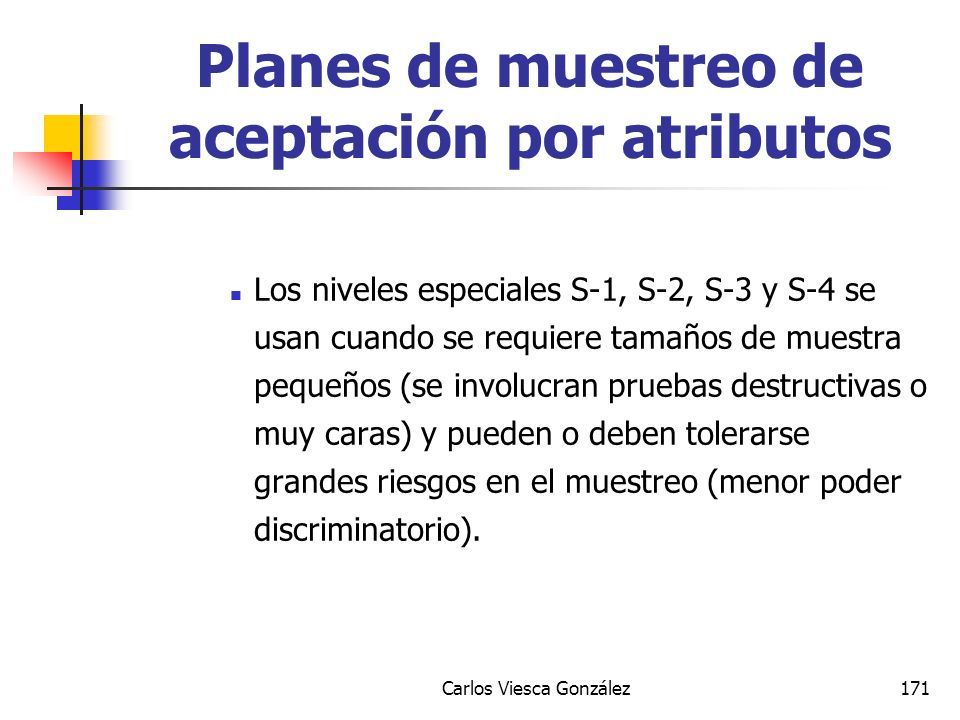

171 Carlos Viesca González171 Los niveles especiales S-1, S-2, S-3 y S-4 se usan cuando se requiere tamaños de muestra pequeños (se involucran pruebas destructivas o muy caras) y pueden o deben tolerarse grandes riesgos en el muestreo (menor poder discriminatorio). Planes de muestreo de aceptación por atributos

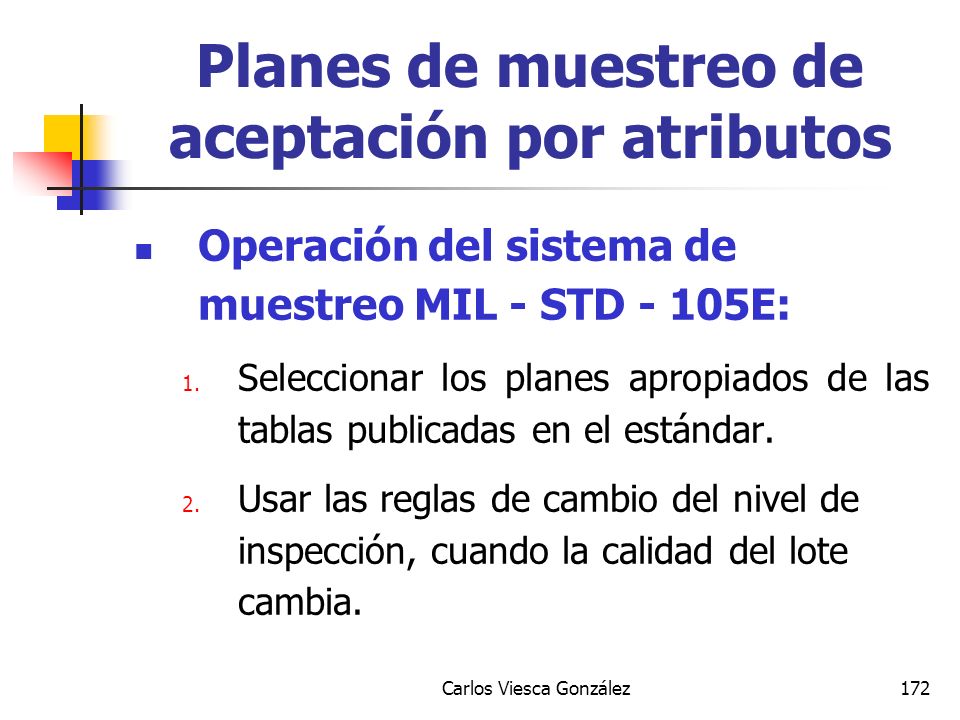

172 Carlos Viesca González172 Operación del sistema de muestreo MIL - STD - 105E: 1. Seleccionar los planes apropiados de las tablas publicadas en el estándar. 2. Usar las reglas de cambio del nivel de inspección, cuando la calidad del lote cambia. Planes de muestreo de aceptación por atributos

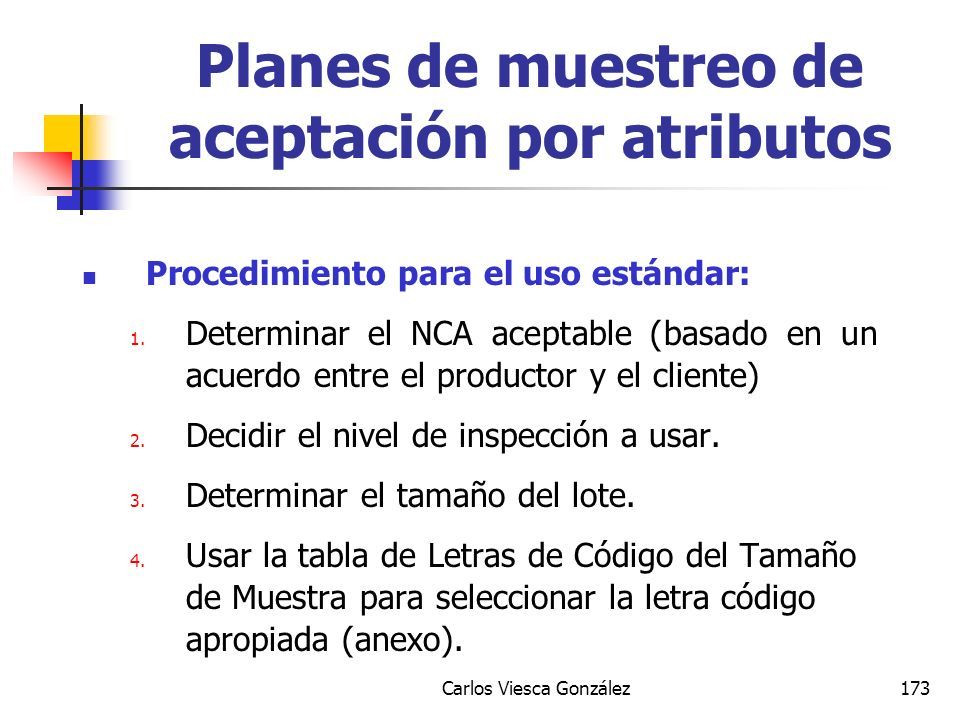

173 Carlos Viesca González173 Procedimiento para el uso estándar: 1. Determinar el NCA aceptable (basado en un acuerdo entre el productor y el cliente) 2. Decidir el nivel de inspección a usar. 3. Determinar el tamaño del lote. 4. Usar la tabla de Letras de Código del Tamaño de Muestra para seleccionar la letra código apropiada (anexo). Planes de muestreo de aceptación por atributos

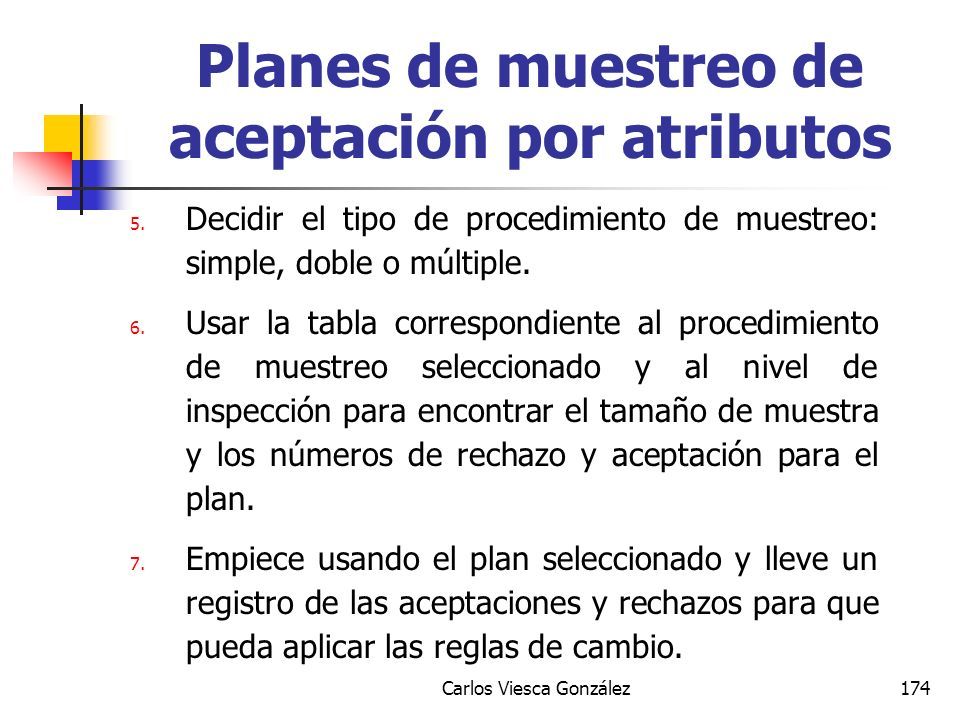

174 Carlos Viesca González174 5. Decidir el tipo de procedimiento de muestreo: simple, doble o múltiple. 6. Usar la tabla correspondiente al procedimiento de muestreo seleccionado y al nivel de inspección para encontrar el tamaño de muestra y los números de rechazo y aceptación para el plan. 7. Empiece usando el plan seleccionado y lleve un registro de las aceptaciones y rechazos para que pueda aplicar las reglas de cambio. Planes de muestreo de aceptación por atributos

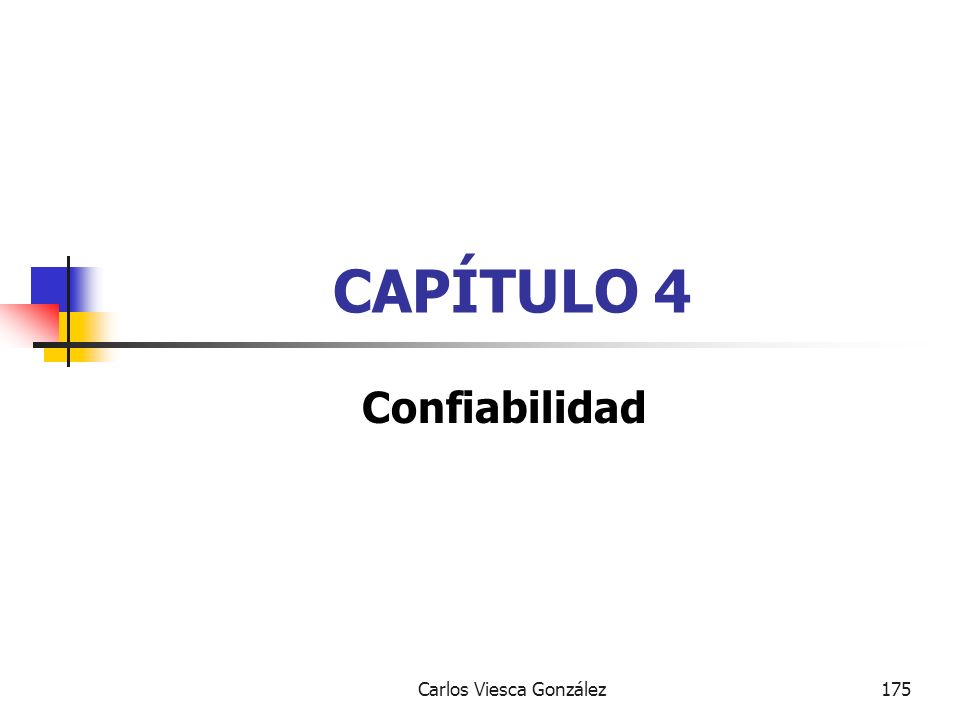

175 Carlos Viesca González175 CAPÍTULO 4 Confiabilidad

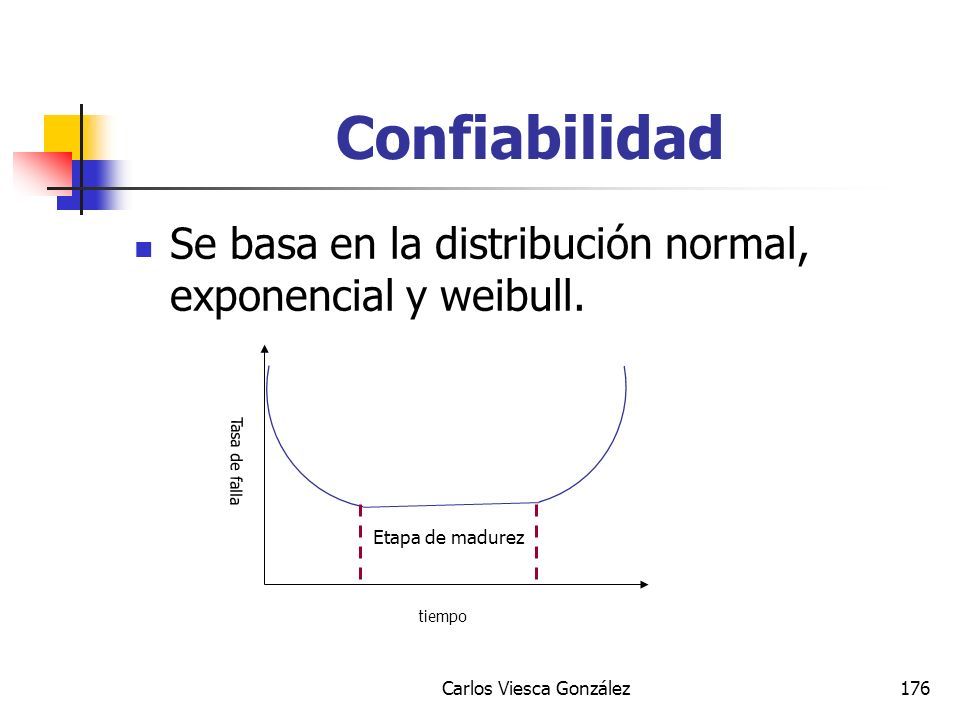

176 Carlos Viesca González176 Confiabilidad Se basa en la distribución normal, exponencial y weibull. Tasa de falla tiempo Etapa de madurez

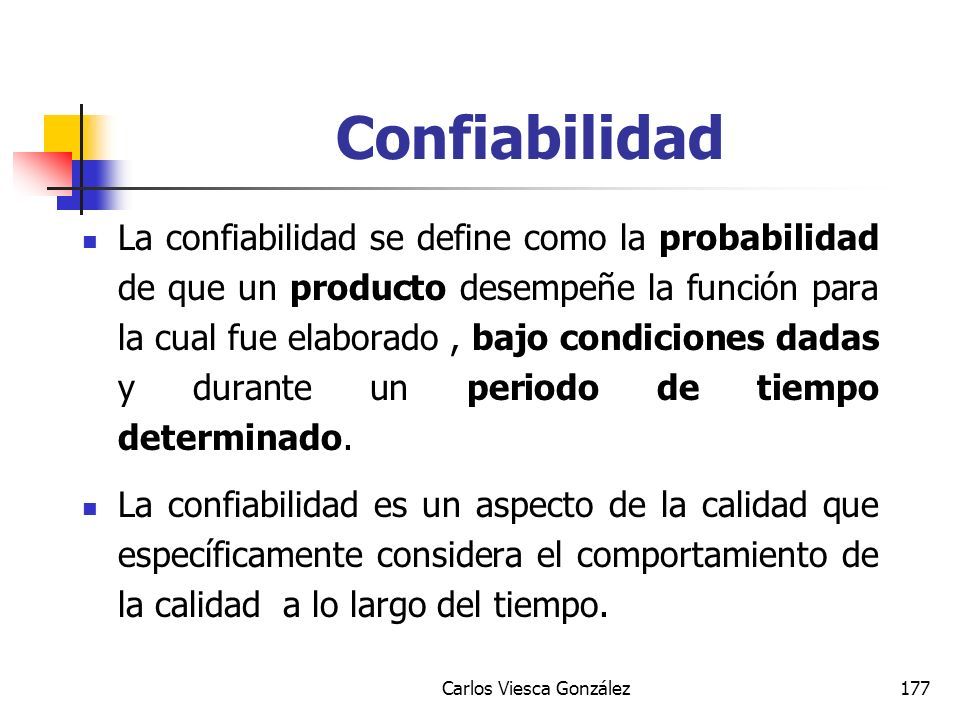

177 Carlos Viesca González177 Confiabilidad La confiabilidad se define como la probabilidad de que un producto desempeñe la función para la cual fue elaborado, bajo condiciones dadas y durante un periodo de tiempo determinado. La confiabilidad es un aspecto de la calidad que específicamente considera el comportamiento de la calidad a lo largo del tiempo.

178 Carlos Viesca González178 Confiabilidad Sistema en serie: Sistema en serie: todos los componentes están relacionados de manera que el sistema deja de funcionar si alguno de sus componentes falla.

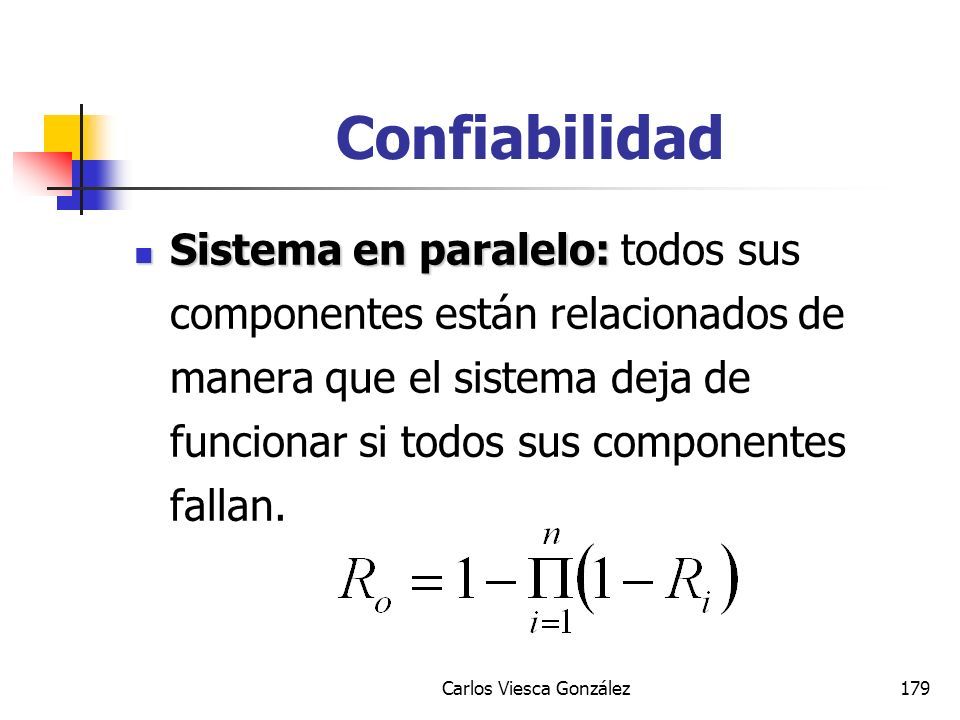

179 Carlos Viesca González179 Sistema en paralelo: Sistema en paralelo: todos sus componentes están relacionados de manera que el sistema deja de funcionar si todos sus componentes fallan. Confiabilidad

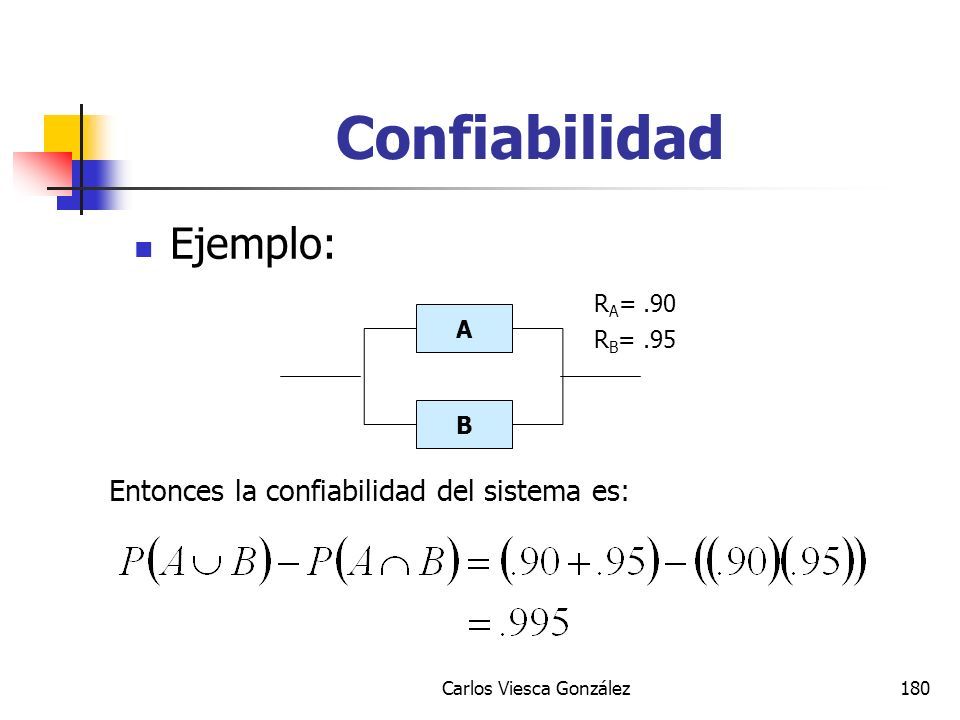

180 Carlos Viesca González180 Ejemplo: Confiabilidad A B R A =.90 R B =.95 Entonces la confiabilidad del sistema es:

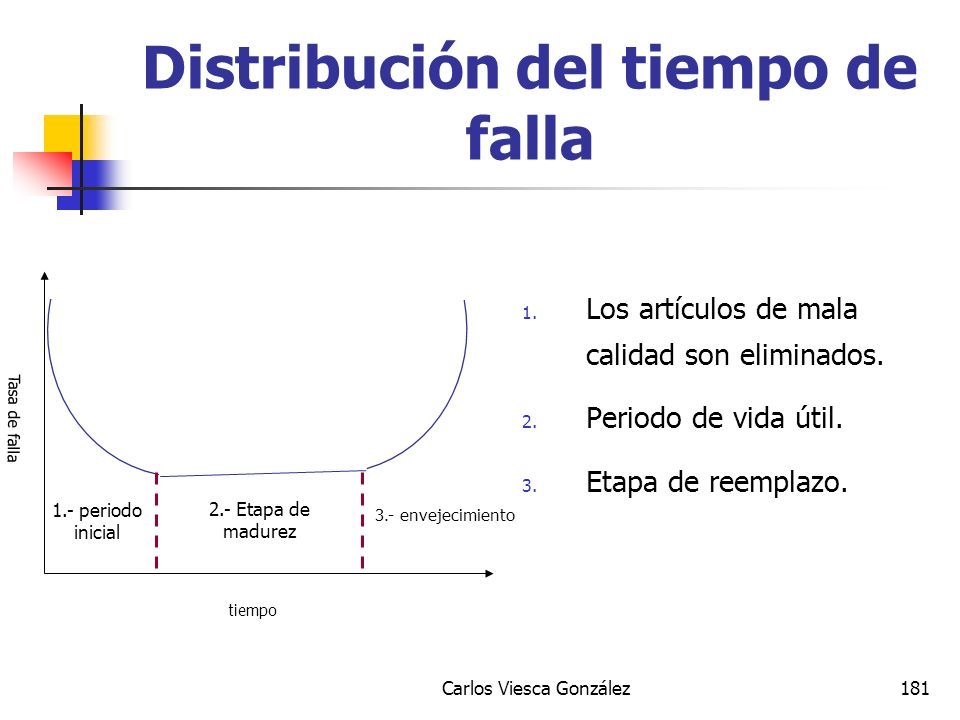

181 Carlos Viesca González181 Distribución del tiempo de falla 1. Los artículos de mala calidad son eliminados. 2. Periodo de vida útil. 3. Etapa de reemplazo. Tasa de falla tiempo 2.- Etapa de madurez 1.- periodo inicial 3.- envejecimiento

182 Carlos Viesca González182 Tiempo entre fallas t= t= variable aleatoria que representa el tiempo de vida del producto, tiempo entre fallas de un producto. f(t)= f(t)= función de probabilidad o función de densidad.

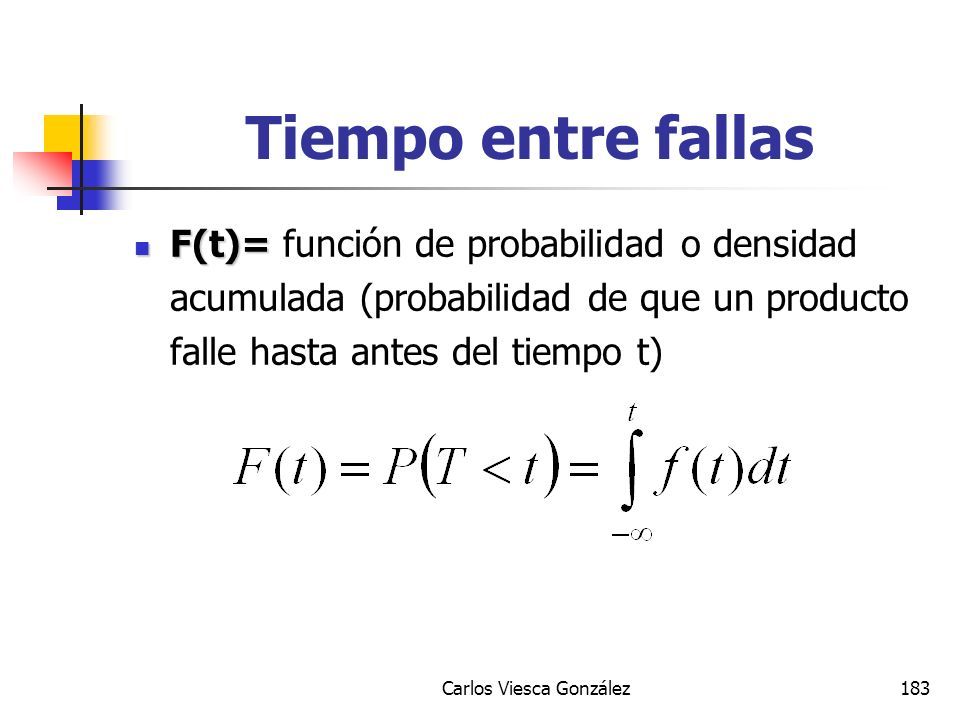

183 Carlos Viesca González183 F(t)= F(t)= función de probabilidad o densidad acumulada (probabilidad de que un producto falle hasta antes del tiempo t) Tiempo entre fallas

184 Carlos Viesca González184 Confiabilidad (R(t))= Confiabilidad (R(t))= confiabilidad de que un producto no falle antes del tiempo t. Tiempo entre fallas f(t) tiene una varianza y una media.

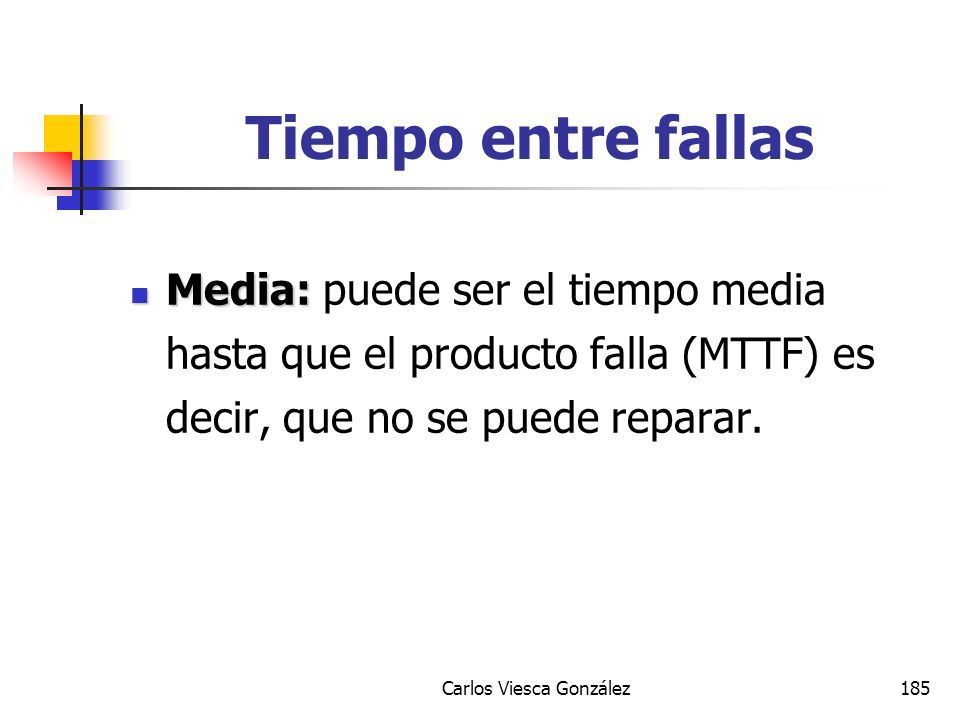

185 Carlos Viesca González185 Tiempo entre fallas Media: Media: puede ser el tiempo media hasta que el producto falla (MTTF) es decir, que no se puede reparar.

186 Carlos Viesca González186 Tiempo medio entre fallas (MTBF): Tiempo medio entre fallas (MTBF): se aplica para productos que se puedan reparar, es el tiempo medio entre fallas. Tiempo entre fallas

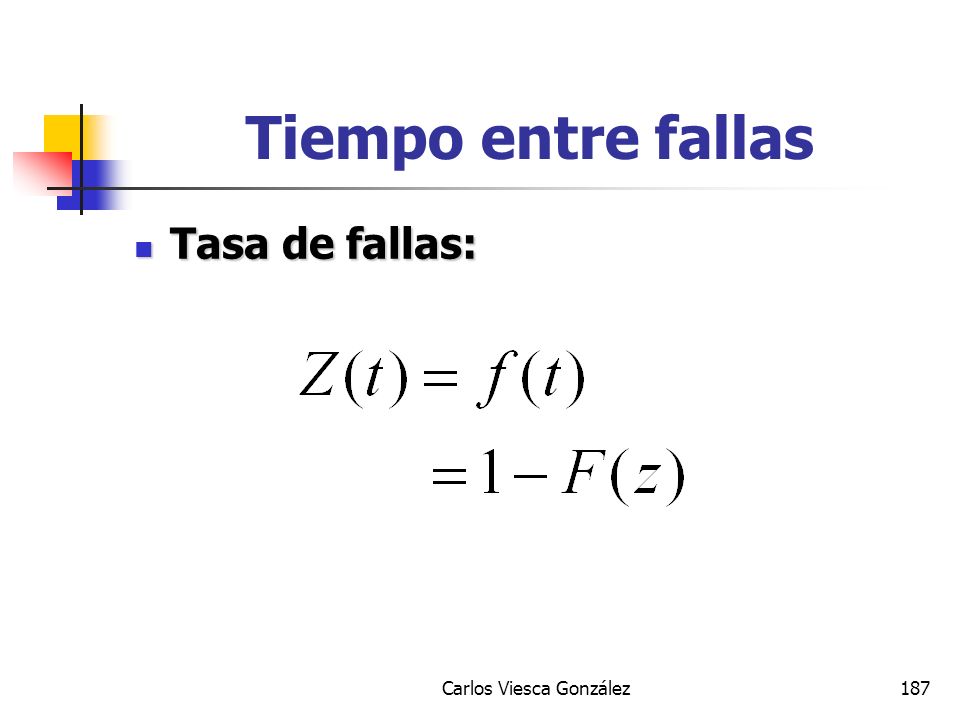

187 Carlos Viesca González187 Tasa de fallas: Tasa de fallas: Tiempo entre fallas

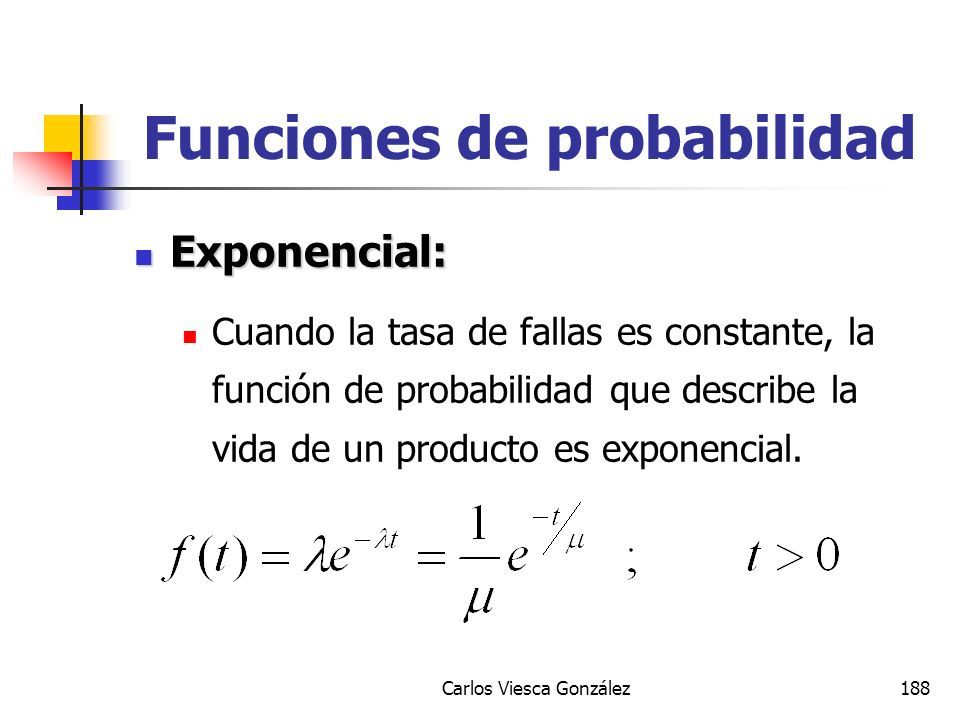

188 Carlos Viesca González188 Funciones de probabilidad Exponencial: Exponencial: Cuando la tasa de fallas es constante, la función de probabilidad que describe la vida de un producto es exponencial.

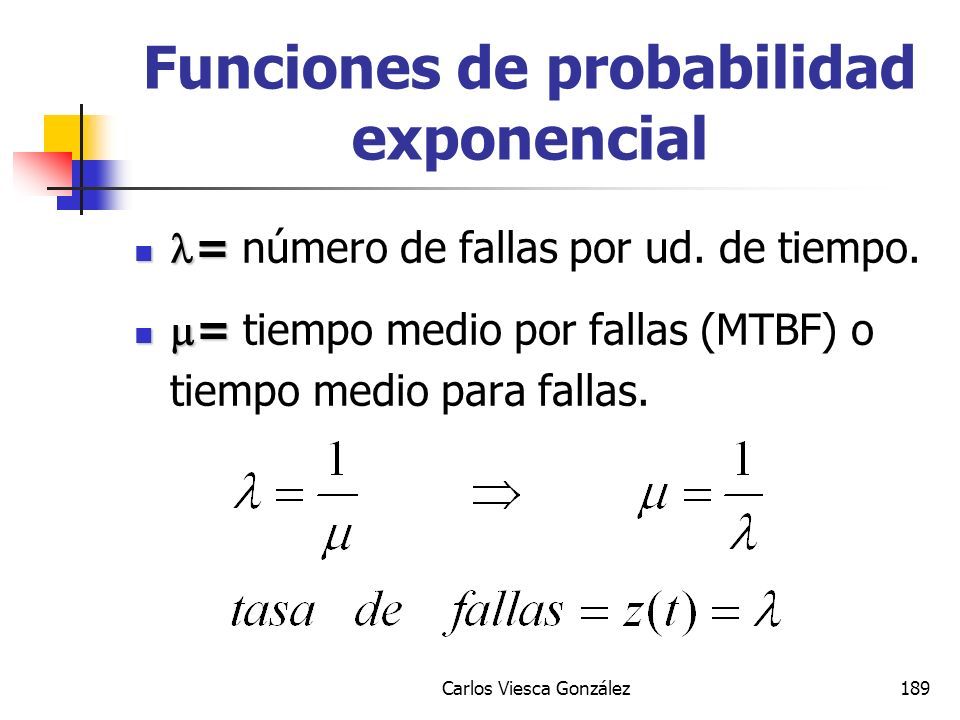

189 Carlos Viesca González189 Funciones de probabilidad exponencial = = número de fallas por ud. de tiempo.  =  = tiempo medio por fallas (MTBF) o tiempo medio para fallas.

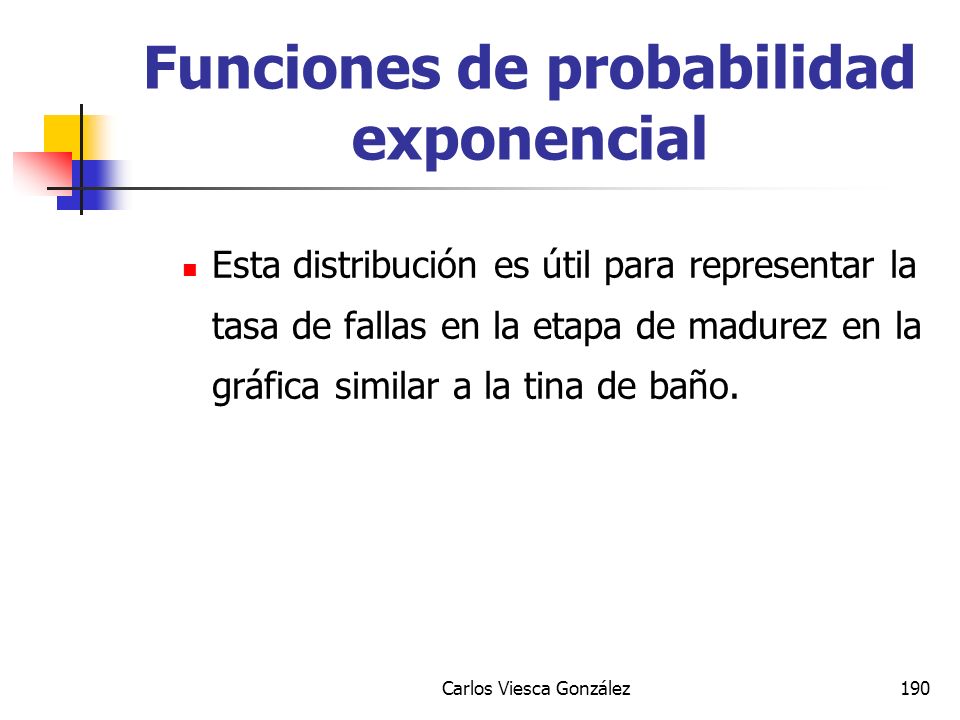

190 Carlos Viesca González190 Esta distribución es útil para representar la tasa de fallas en la etapa de madurez en la gráfica similar a la tina de baño. Funciones de probabilidad exponencial

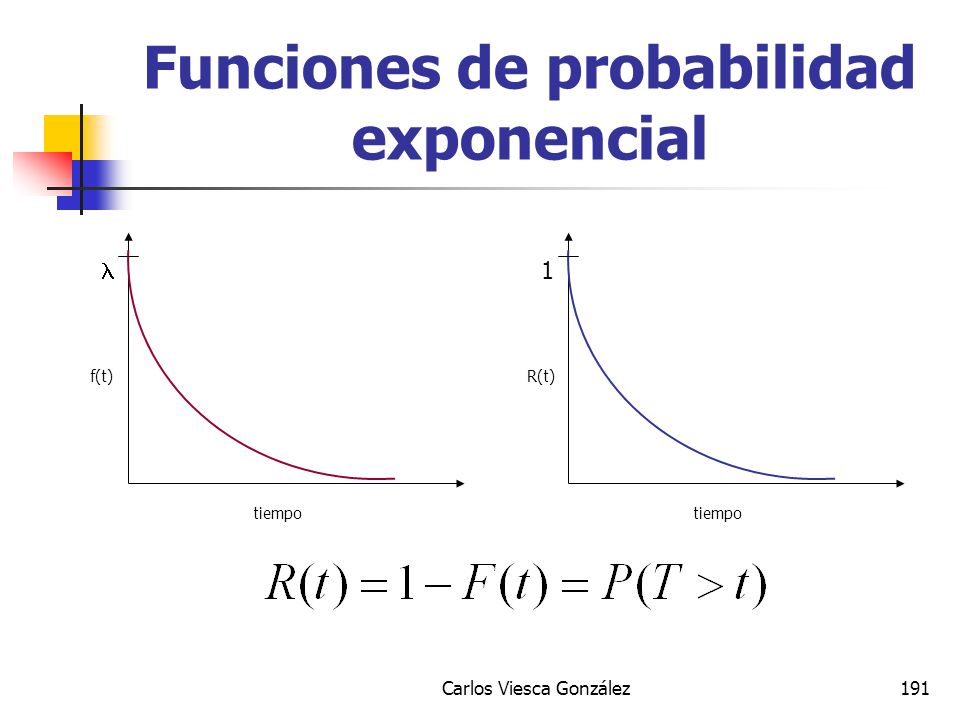

191 Carlos Viesca González191 Funciones de probabilidad exponencial f(t) tiempo 1 R(t) tiempo

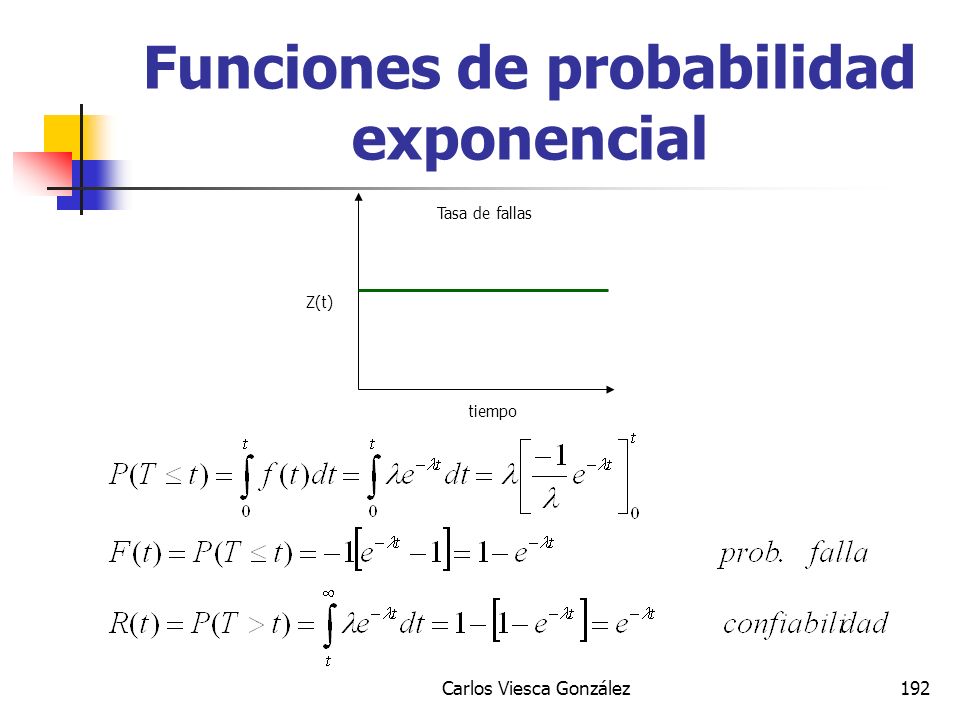

192 Carlos Viesca González192 Funciones de probabilidad exponencial Tasa de fallas Z(t) tiempo

193 Carlos Viesca González193 Normal: Normal: Esta distribución puede representar situaciones en las cuales no se presentan fallas durante un periodo de tiempo, y repentinamente muchas o todas las pzas. comienzan a fallar, alrededor de cierto tiempo que coincide con la media . Funciones de probabilidad

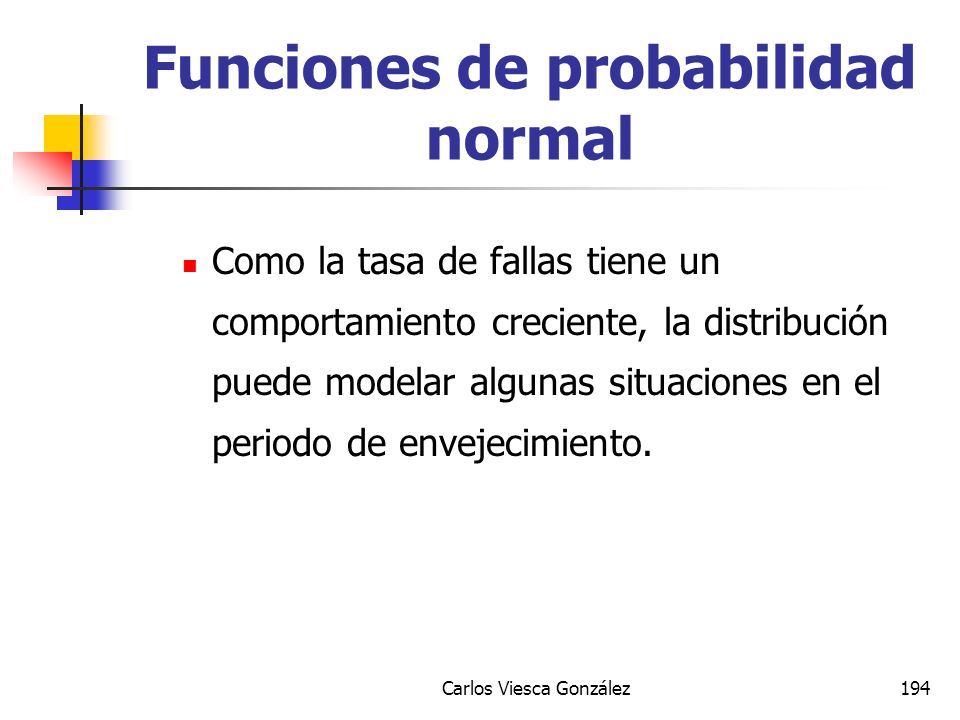

194 Carlos Viesca González194 Como la tasa de fallas tiene un comportamiento creciente, la distribución puede modelar algunas situaciones en el periodo de envejecimiento. Funciones de probabilidad normal

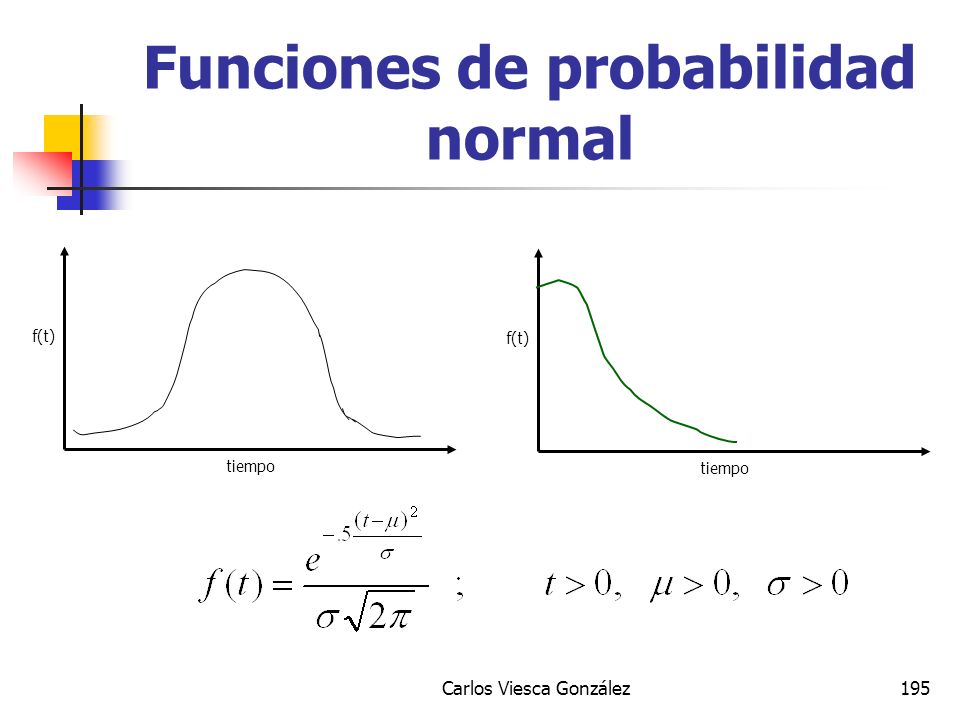

195 Carlos Viesca González195 Funciones de probabilidad normal f(t) tiempo f(t) tiempo

196 Carlos Viesca González196 Funciones de probabilidad normal Z(t) tiempo Tasa de fallas

197 Carlos Viesca González197 Weibull: Esta distribución es la más utilizada en estudios de confiabilidad, ya que puede modelar casi cualquier situación ya sea en periodos con tasa creciente, constante o decreciente. Funciones de probabilidad

198 Carlos Viesca González198 La tasa de falla es: Funciones de probabilidad weibull

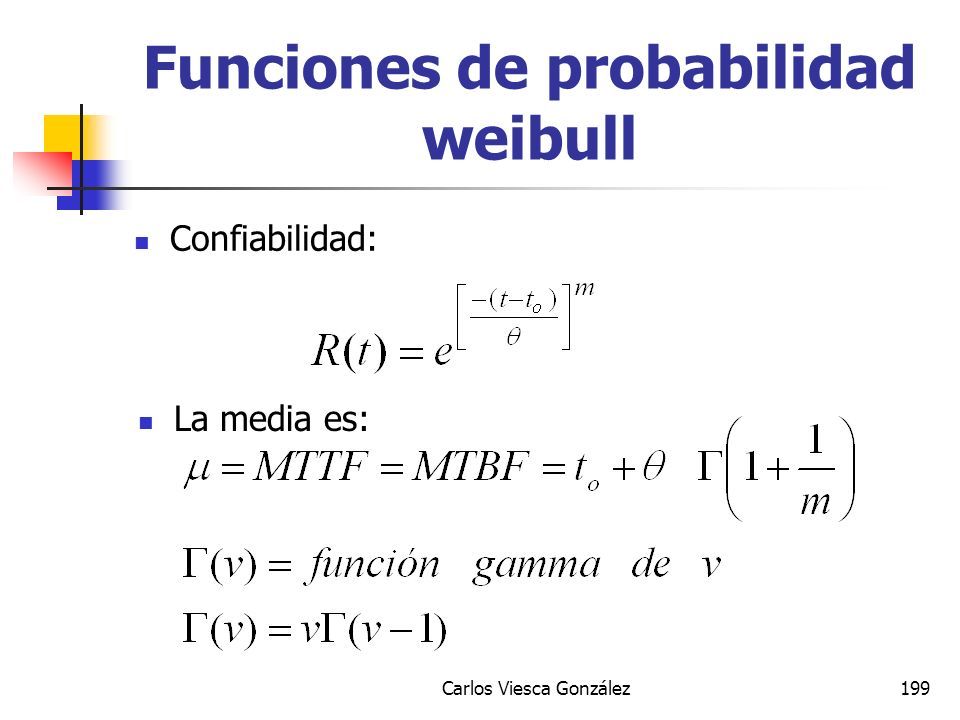

199 Carlos Viesca González199 Confiabilidad: Funciones de probabilidad weibull La media es:

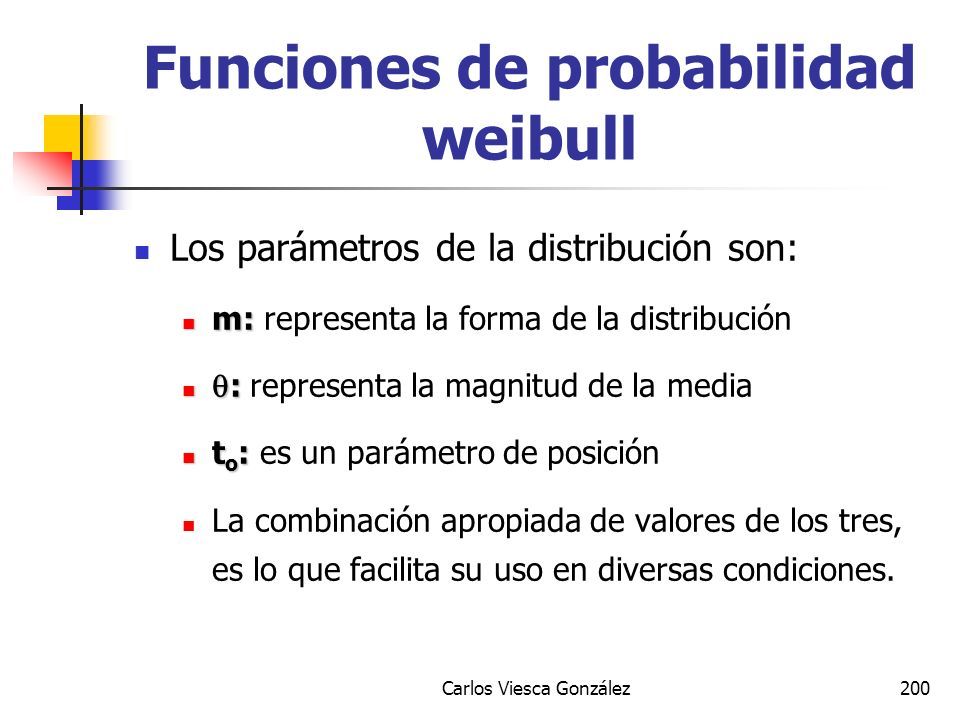

200 Carlos Viesca González200 Los parámetros de la distribución son: m: m: representa la forma de la distribución  :  : representa la magnitud de la media t o : t o : es un parámetro de posición La combinación apropiada de valores de los tres, es lo que facilita su uso en diversas condiciones. Funciones de probabilidad weibull

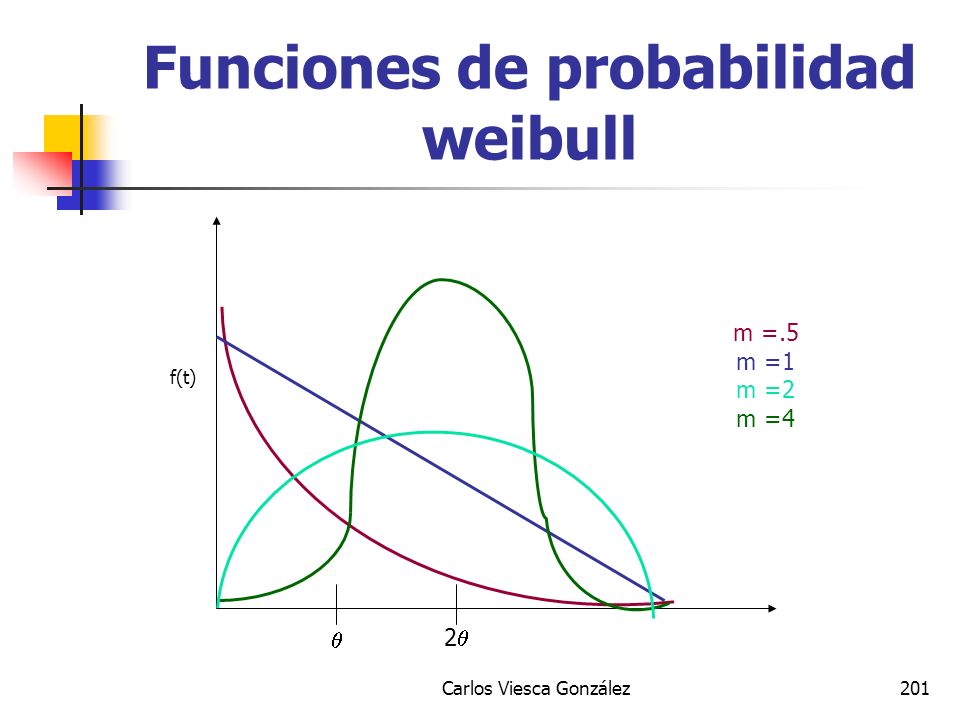

201 Carlos Viesca González201 Funciones de probabilidad weibull f(t)  22 m =.5 m =1 m =2 m =4

202 Carlos Viesca González202 Funciones de probabilidad weibull m =.5 m =1 m =2 m =4 R(t)  22

203 Carlos Viesca González203 Funciones de probabilidad weibull m =.5 m =1 m =2 m =4 Z(t)  22

204 Carlos Viesca González204 Para m 0 creciente. Con m=1 la tasa de falla es constante y la distribución weibull es identica a la exponencial. El efecto del parámetro t o es desplazar la función hacia la derecha, ya que se supone que no ocurren fallas para un periodo t<t o Funciones de probabilidad weibull

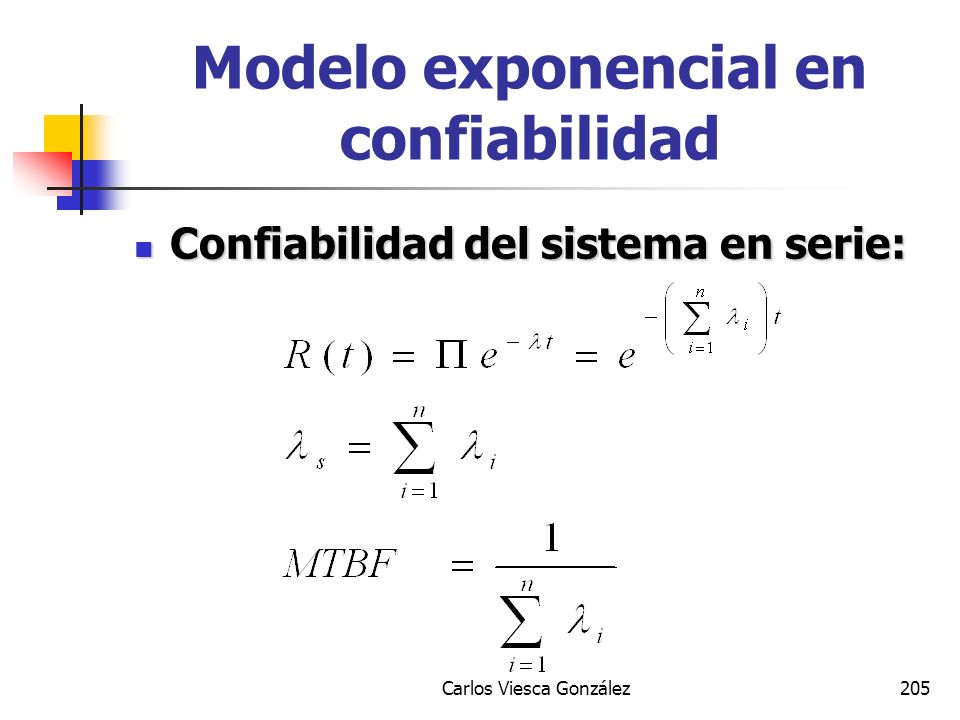

205 Carlos Viesca González205 Modelo exponencial en confiabilidad Confiabilidad del sistema en serie: Confiabilidad del sistema en serie:

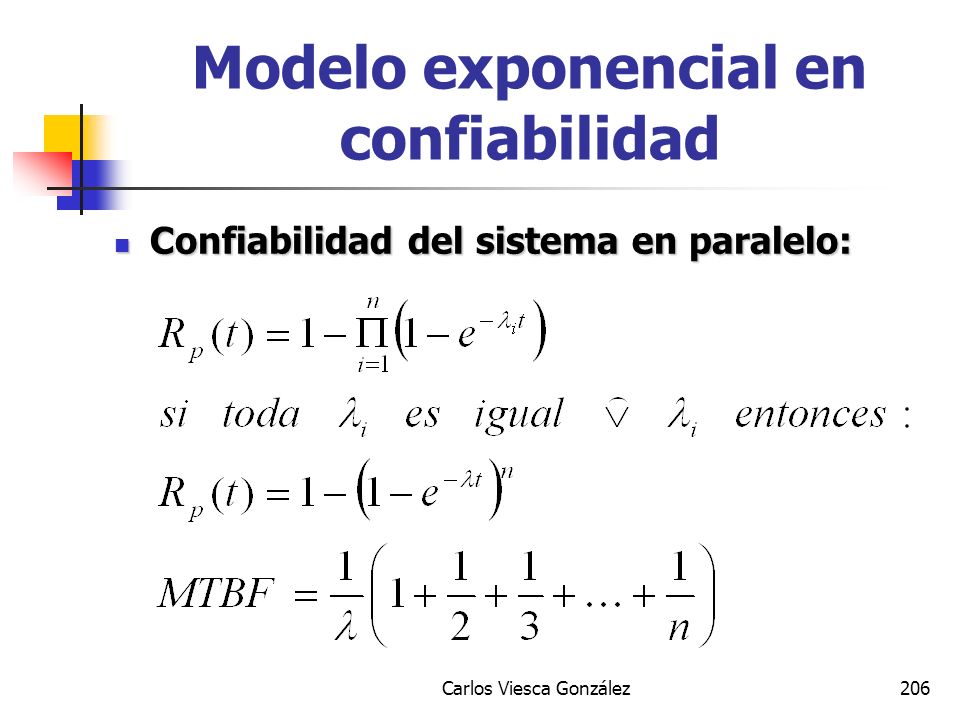

206 Carlos Viesca González206 Modelo exponencial en confiabilidad Confiabilidad del sistema en paralelo: Confiabilidad del sistema en paralelo:

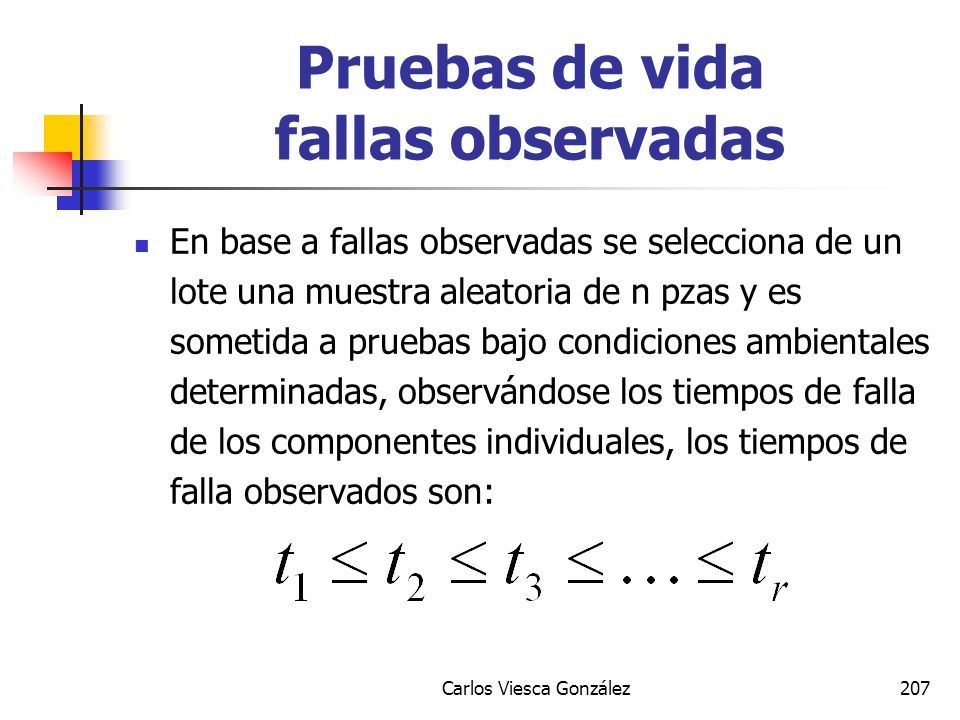

207 Carlos Viesca González207 Pruebas de vida fallas observadas En base a fallas observadas se selecciona de un lote una muestra aleatoria de n pzas y es sometida a pruebas bajo condiciones ambientales determinadas, observándose los tiempos de falla de los componentes individuales, los tiempos de falla observados son:

208 Carlos Viesca González208 Si el tamaño de la muestra es n, la vida acumulada por las uds probadas hasta la falla r, sera T r. Si en la prueba se reemplazan los elementos que fallan, entonces: Pruebas de vida fallas observadas

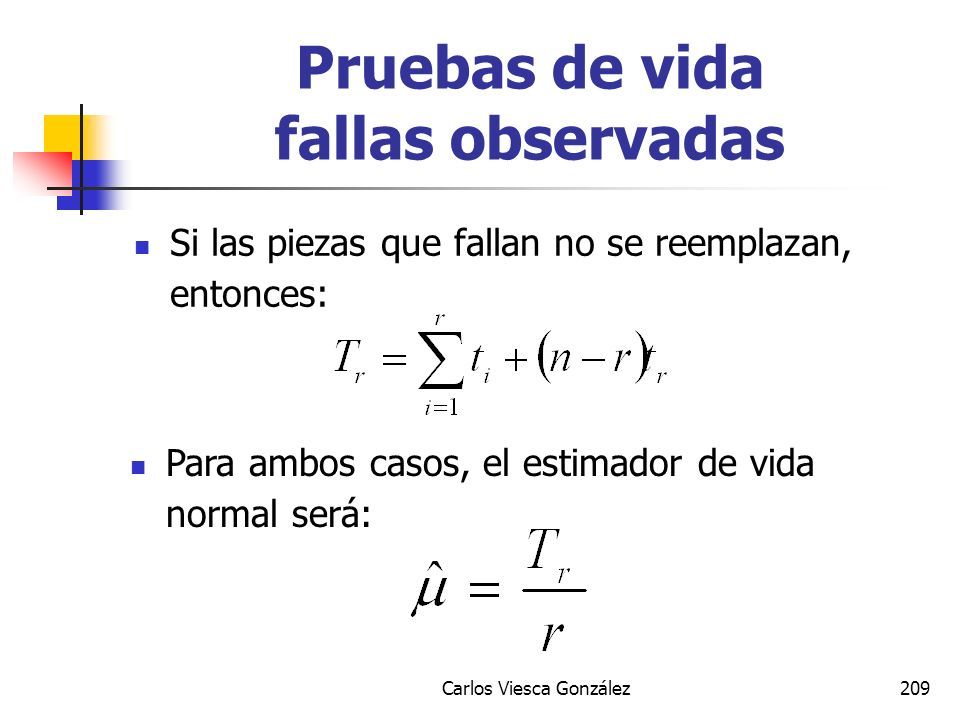

209 Carlos Viesca González209 Si las piezas que fallan no se reemplazan, entonces: Pruebas de vida fallas observadas Para ambos casos, el estimador de vida normal será:

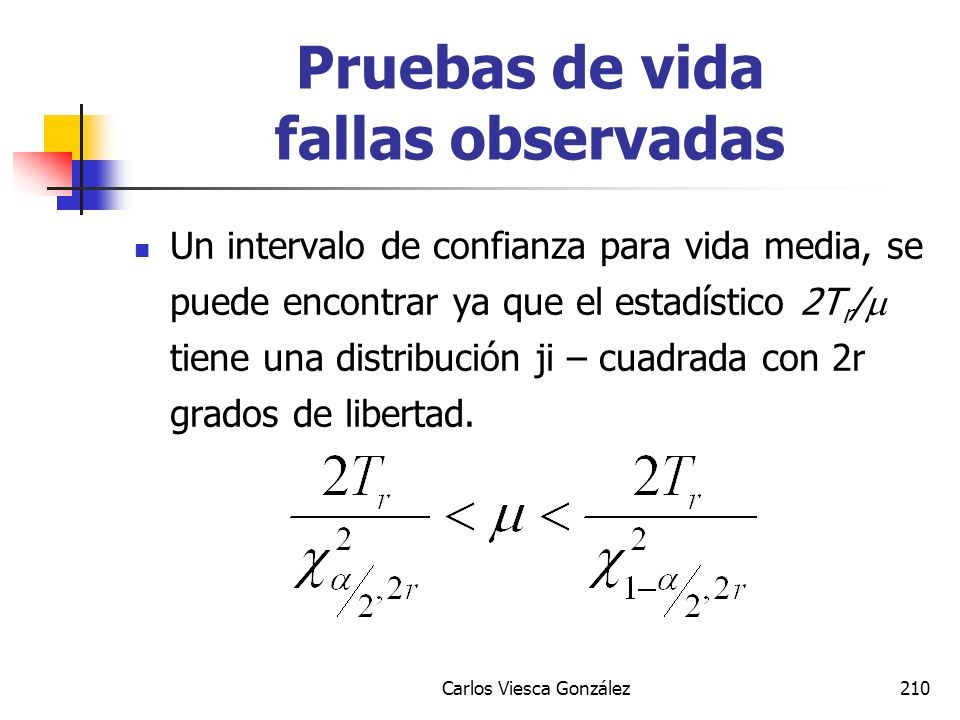

210 Carlos Viesca González210 Un intervalo de confianza para vida media, se puede encontrar ya que el estadístico 2T r /  tiene una distribución ji – cuadrada con 2r grados de libertad. Pruebas de vida fallas observadas

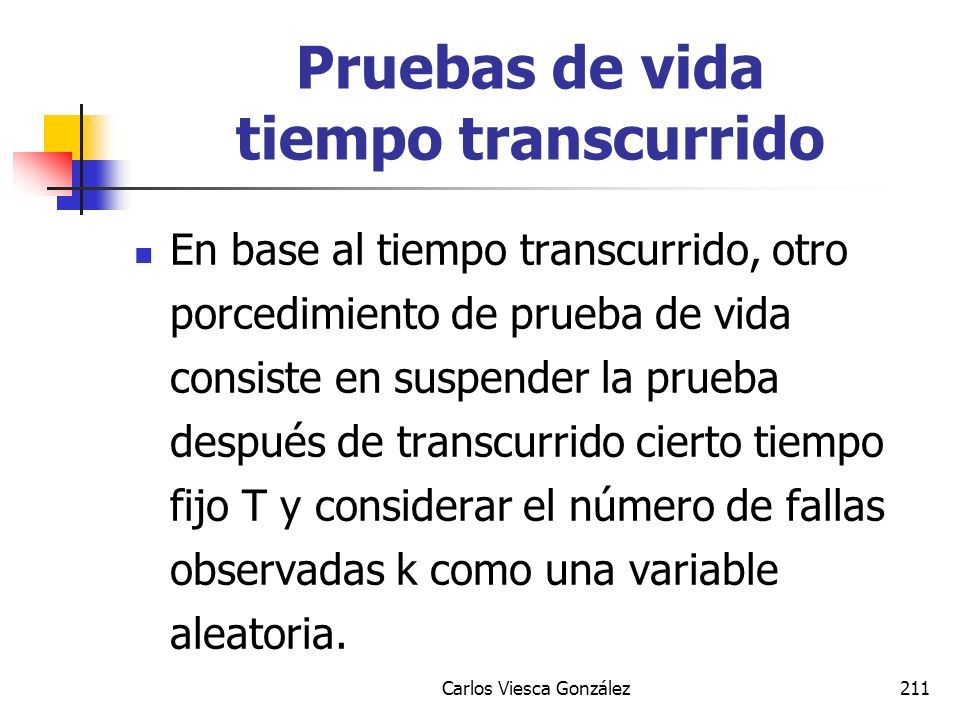

211 Carlos Viesca González211 En base al tiempo transcurrido, otro porcedimiento de prueba de vida consiste en suspender la prueba después de transcurrido cierto tiempo fijo T y considerar el número de fallas observadas k como una variable aleatoria. Pruebas de vida tiempo transcurrido

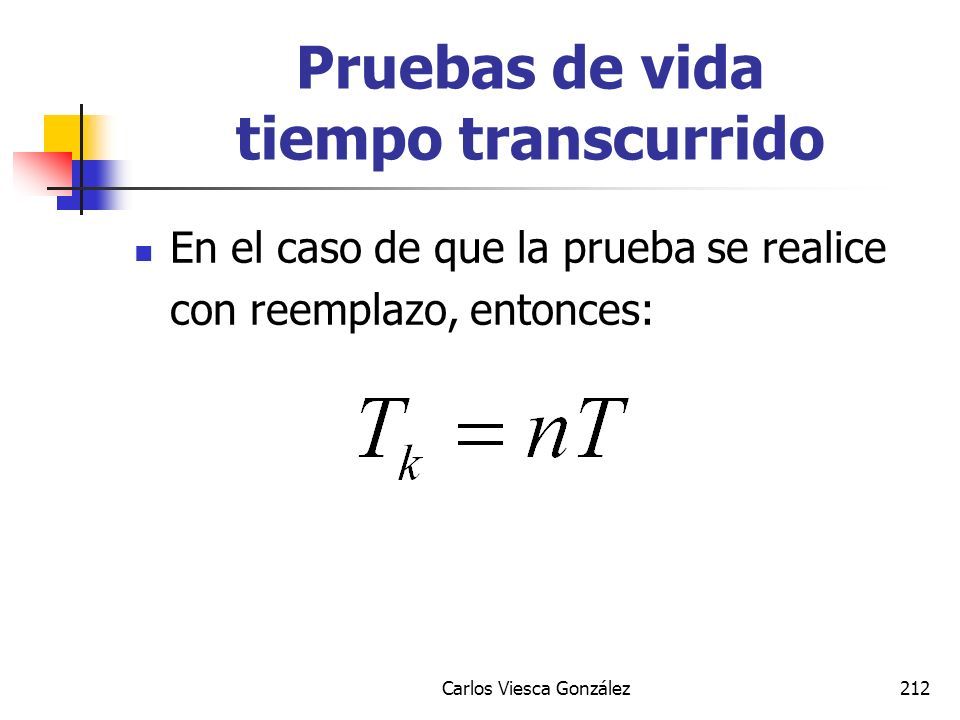

212 Carlos Viesca González212 En el caso de que la prueba se realice con reemplazo, entonces: Pruebas de vida tiempo transcurrido

213 Carlos Viesca González213 Si las pruebas se realizan sin reemplazo, entonces: Pruebas de vida tiempo transcurrido

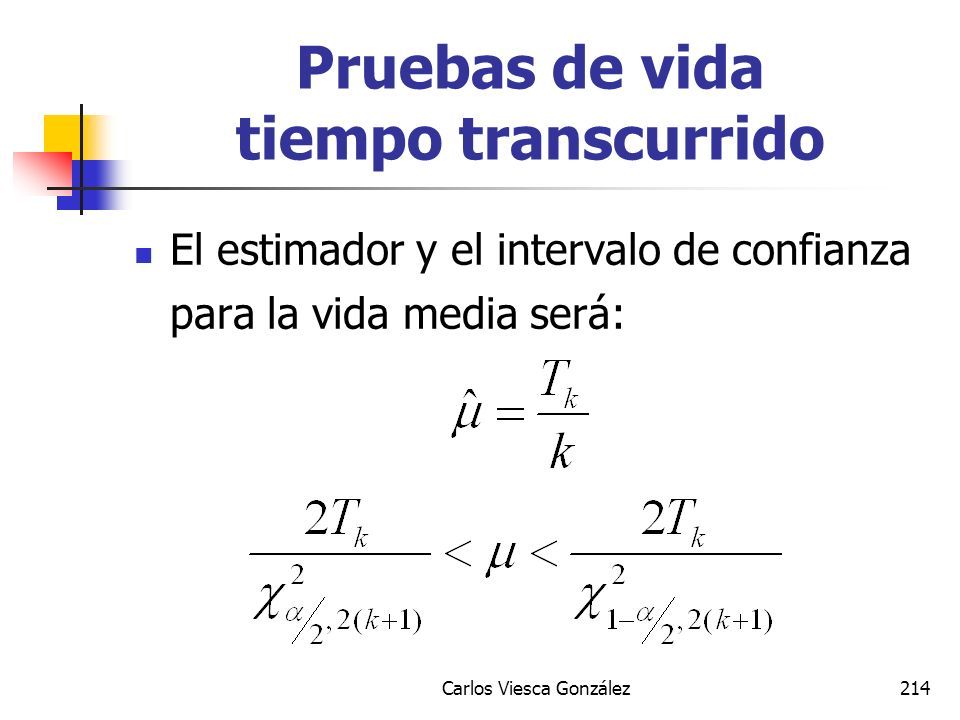

214 Carlos Viesca González214 El estimador y el intervalo de confianza para la vida media será: Pruebas de vida tiempo transcurrido

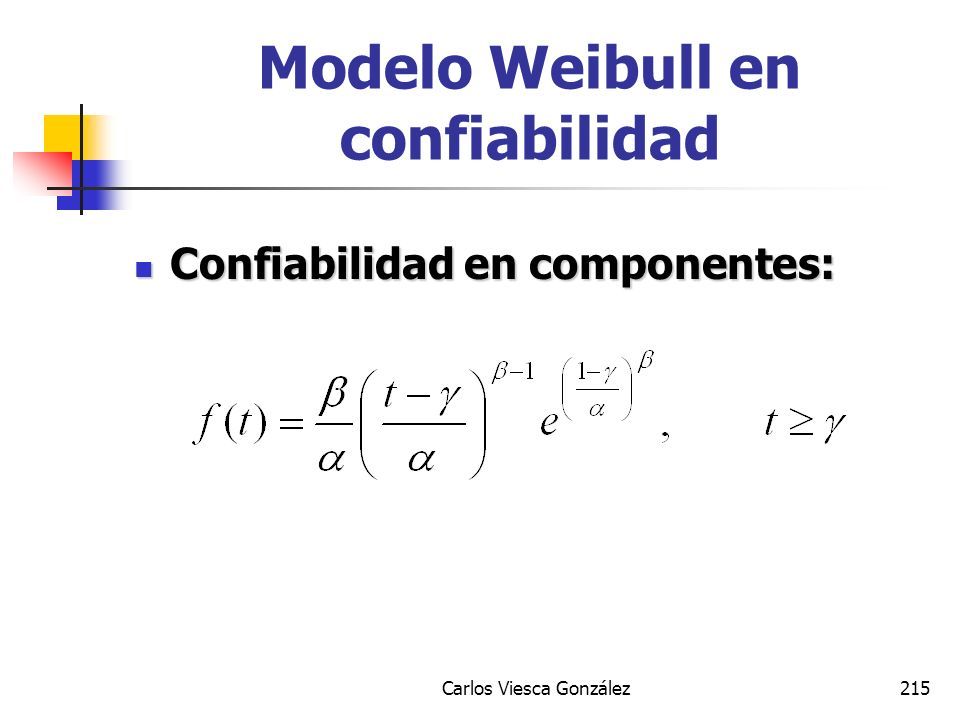

215 Carlos Viesca González215 Modelo Weibull en confiabilidad Confiabilidad en componentes: Confiabilidad en componentes:

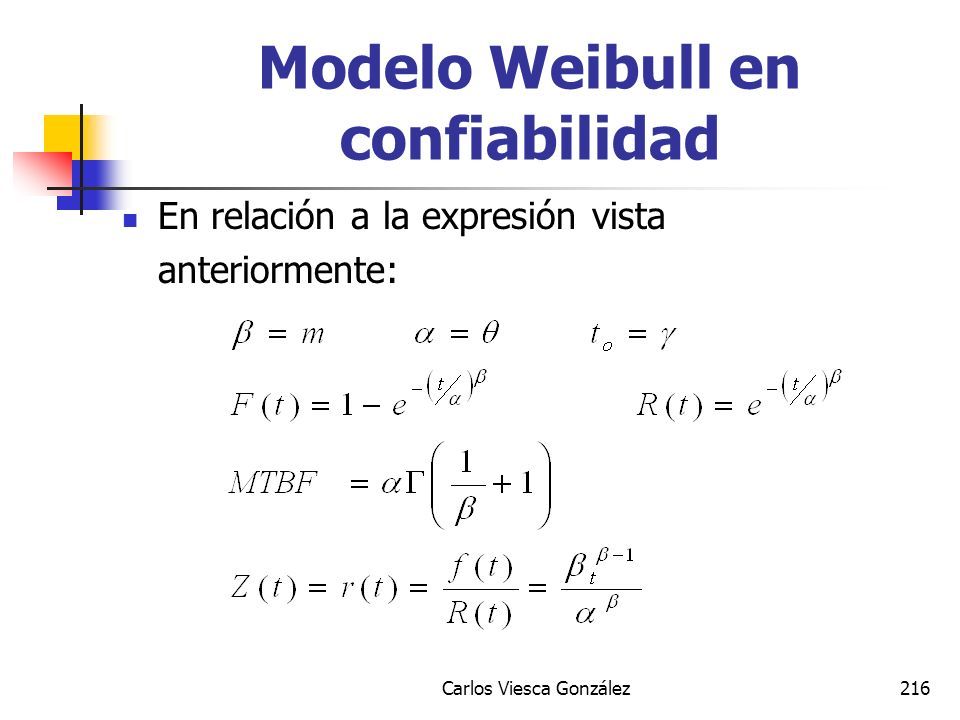

216 Carlos Viesca González216 En relación a la expresión vista anteriormente: Modelo Weibull en confiabilidad

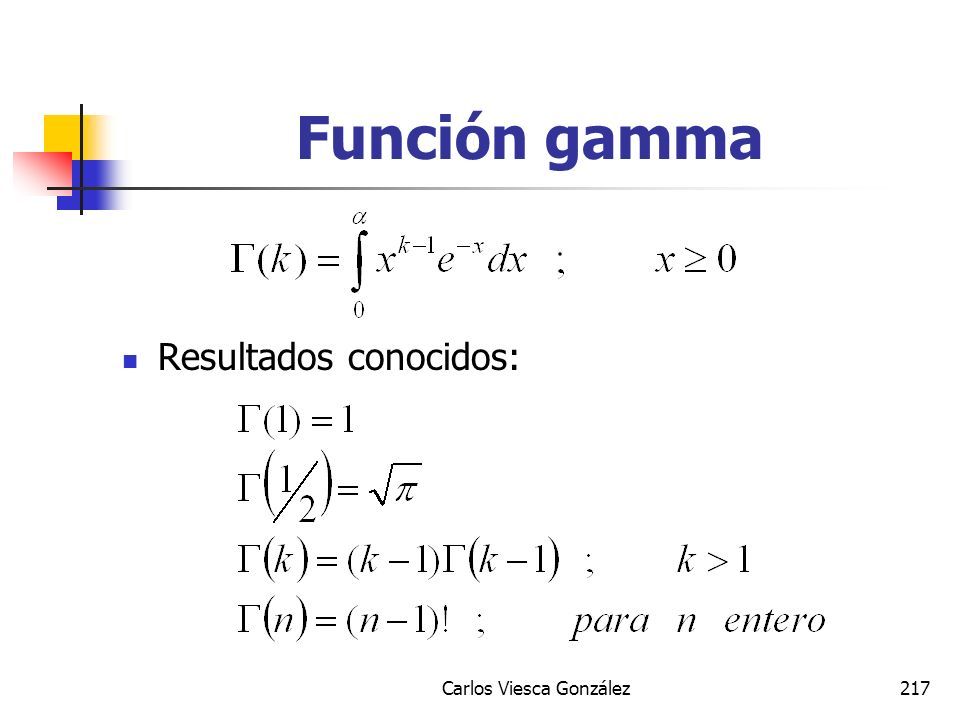

217 Carlos Viesca González217 Función gamma Resultados conocidos:

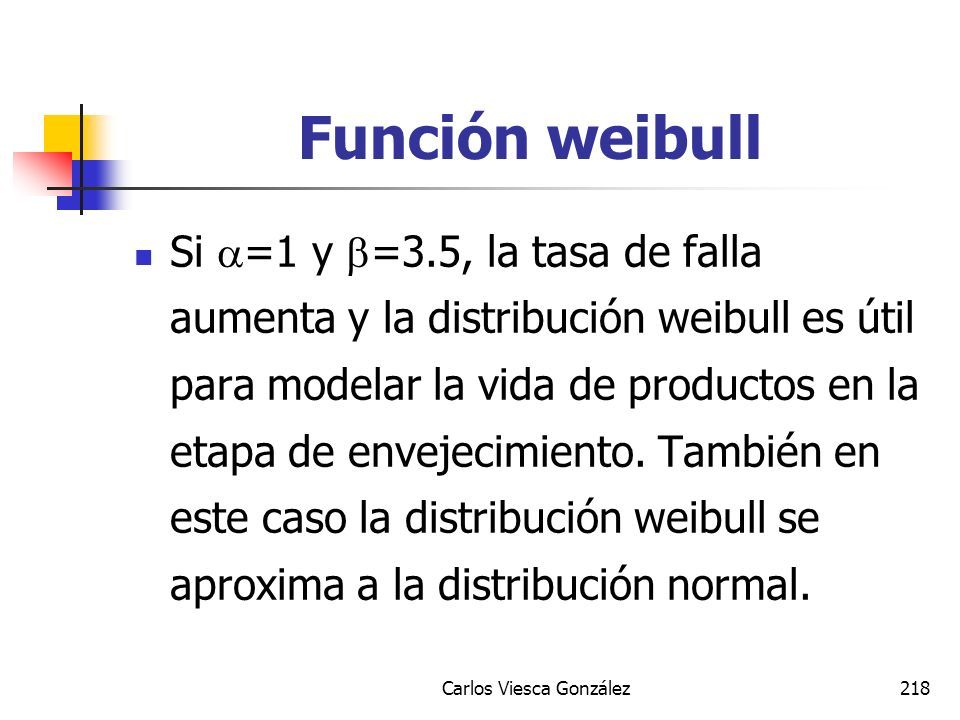

218 Carlos Viesca González218 Si  =1 y  =3.5, la tasa de falla aumenta y la distribución weibull es útil para modelar la vida de productos en la etapa de envejecimiento. También en este caso la distribución weibull se aproxima a la distribución normal. Función weibull

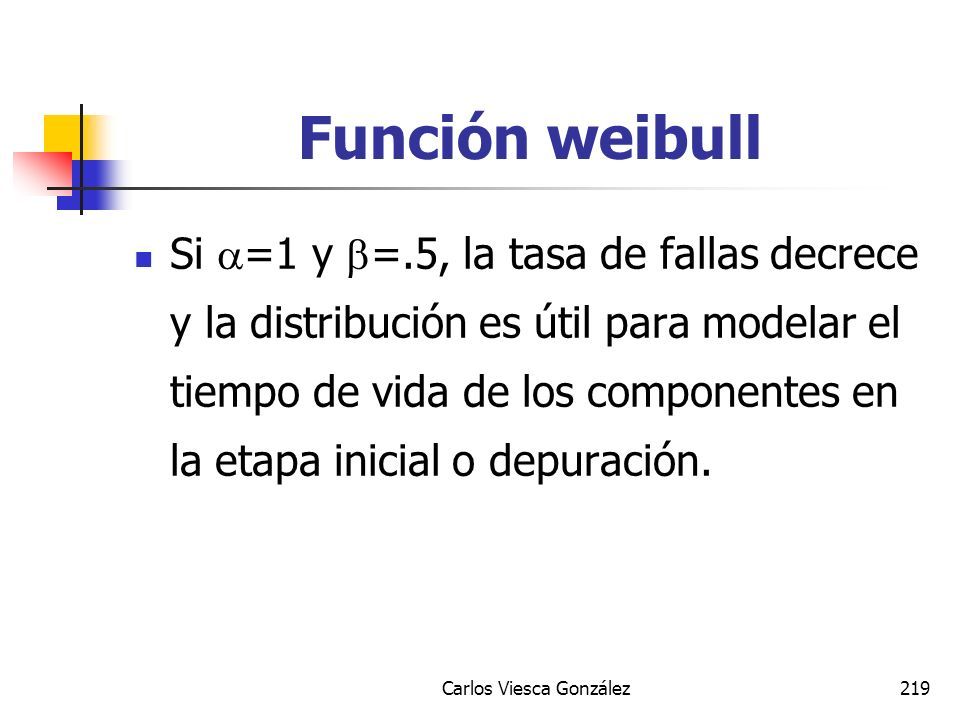

219 Carlos Viesca González219 Si  =1 y  =.5, la tasa de fallas decrece y la distribución es útil para modelar el tiempo de vida de los componentes en la etapa inicial o depuración. Función weibull

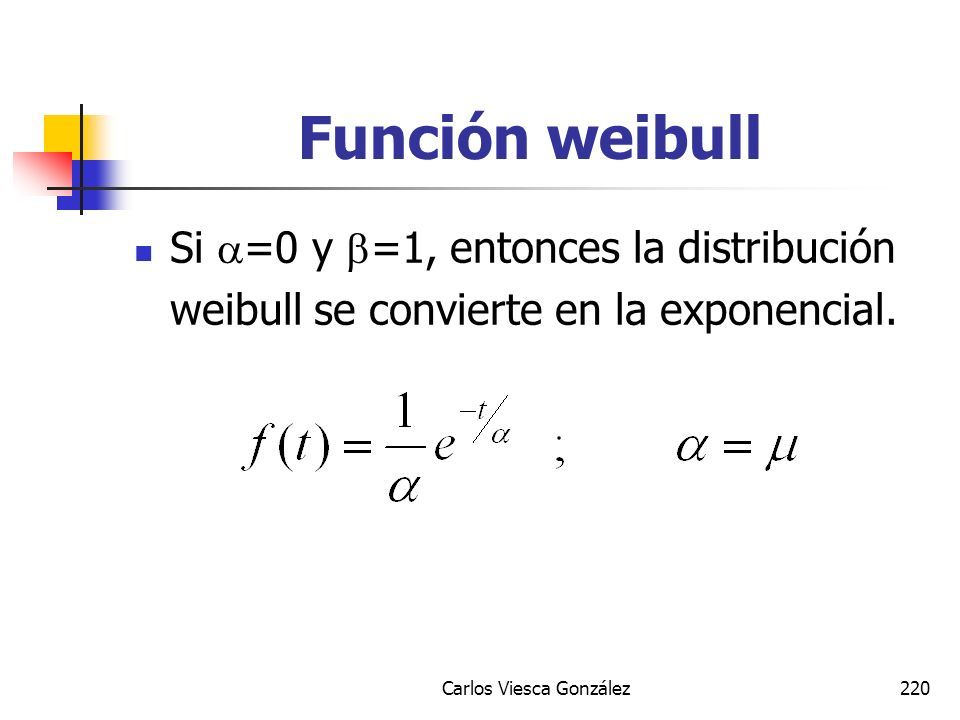

220 Carlos Viesca González220 Si  =0 y  =1, entonces la distribución weibull se convierte en la exponencial. Función weibull
