1 “La Ciencia sin Moral es Vana” Universidad Católica de El Salvador Ingeniería y Arquitectura Ingeniería en Sistemas Informáticos Fibra Óptica (Tema) Ing. Carlos Orellana (Docente) Sánchez Pérez, Edwin Pacheco Martínez, Pedro Osvaldo Santillano Escobar, José Miguel Sifontes Valdez, José Ricardo (Alumnos)

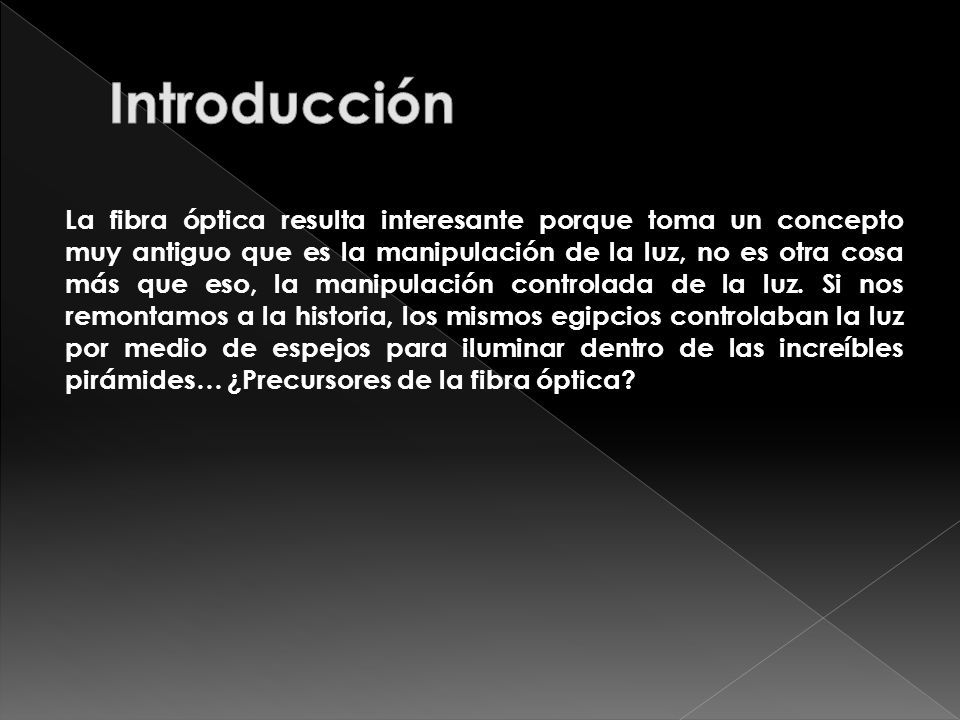

2 La fibra óptica resulta interesante porque toma un concepto muy antiguo que es la manipulación de la luz, no es otra cosa más que eso, la manipulación controlada de la luz. Si nos remontamos a la historia, los mismos egipcios controlaban la luz por medio de espejos para iluminar dentro de las increíbles pirámides… ¿Precursores de la fibra óptica?

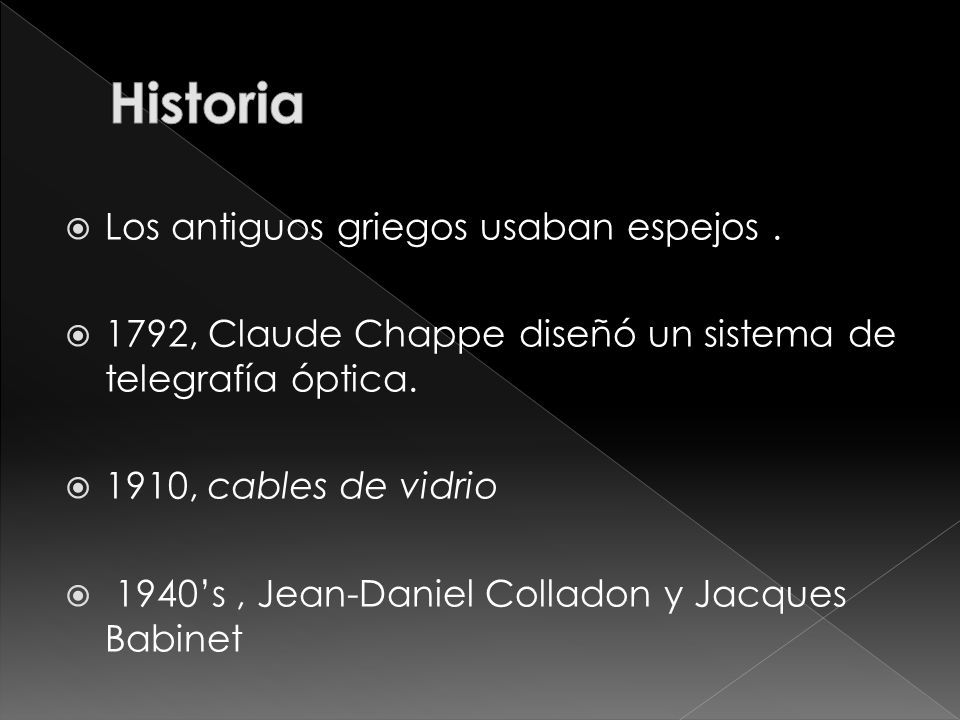

3  Los antiguos griegos usaban espejos.  1792, Claude Chappe diseñó un sistema de telegrafía óptica.  1910, cables de vidrio  1940’s, Jean-Daniel Colladon y Jacques Babinet

4 La fibra óptica es un medio de transmisión empleado habitualmente en redes de datos. Un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz que representan los datos a transmitir

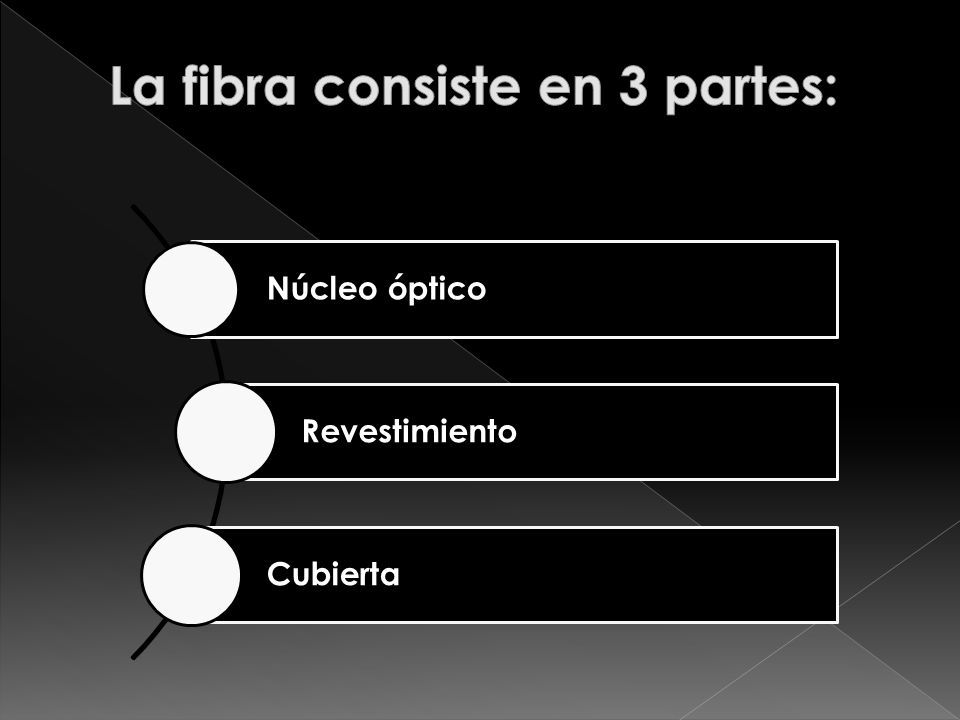

5 Núcleo óptico Revestimiento Cubierta

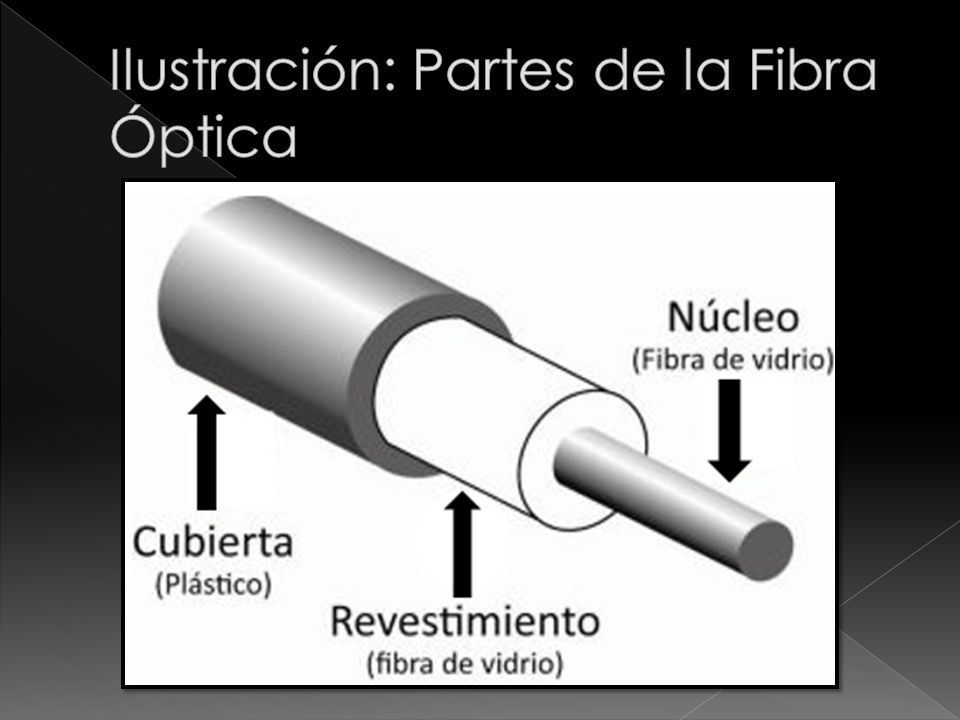

6

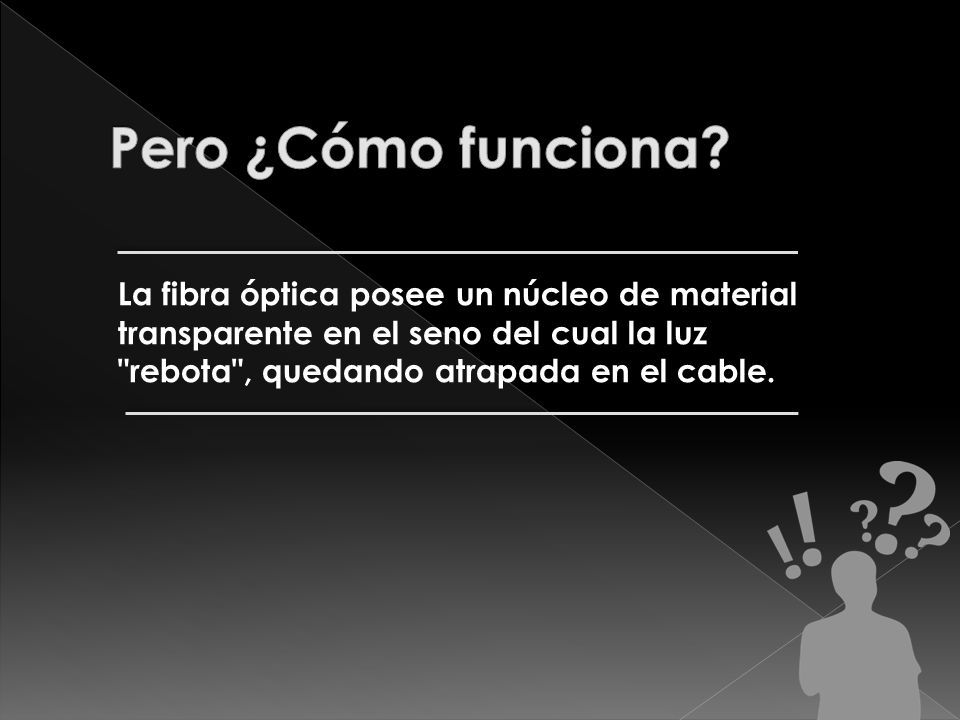

7 La fibra óptica posee un núcleo de material transparente en el seno del cual la luz "rebota", quedando atrapada en el cable.

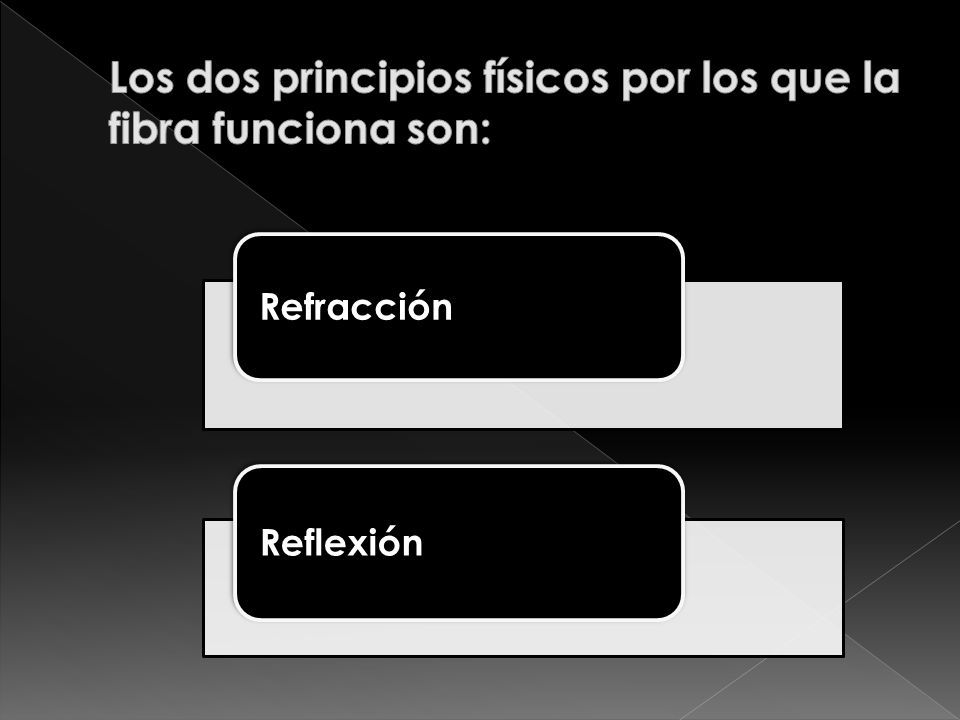

8 Refracción Reflexión

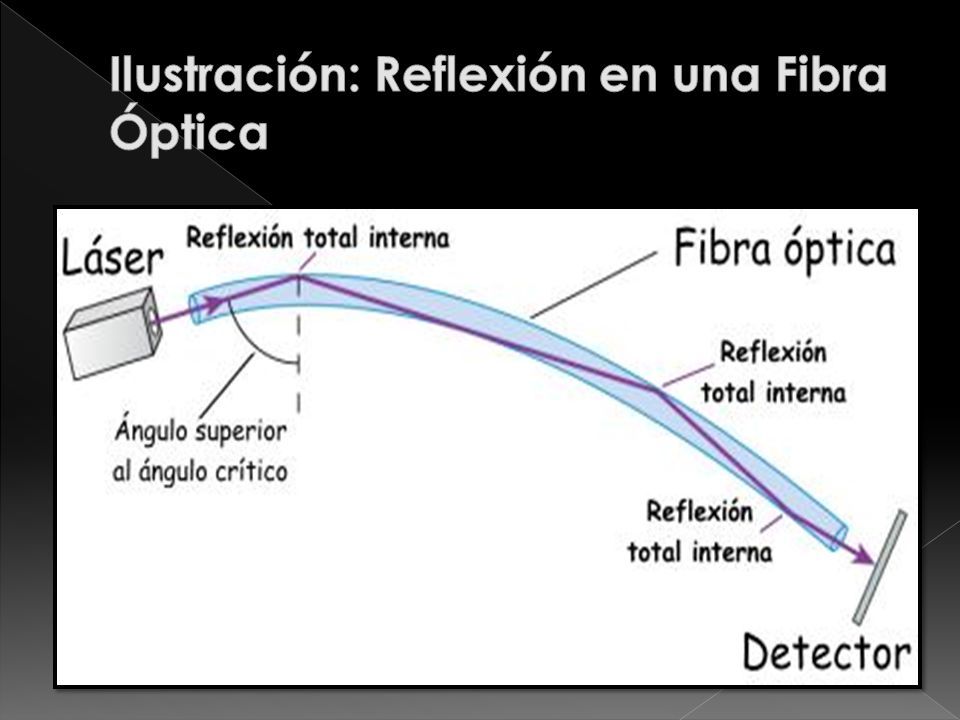

9

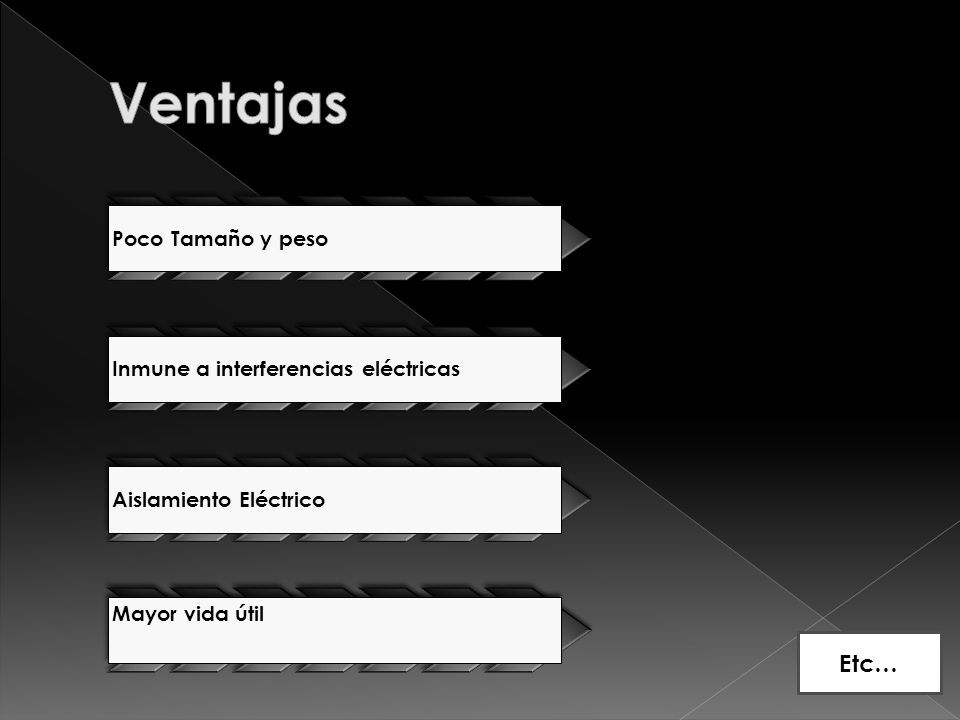

10 Poco Tamaño y peso Inmune a interferencias eléctricas Aislamiento Eléctrico Mayor vida útil Etc…

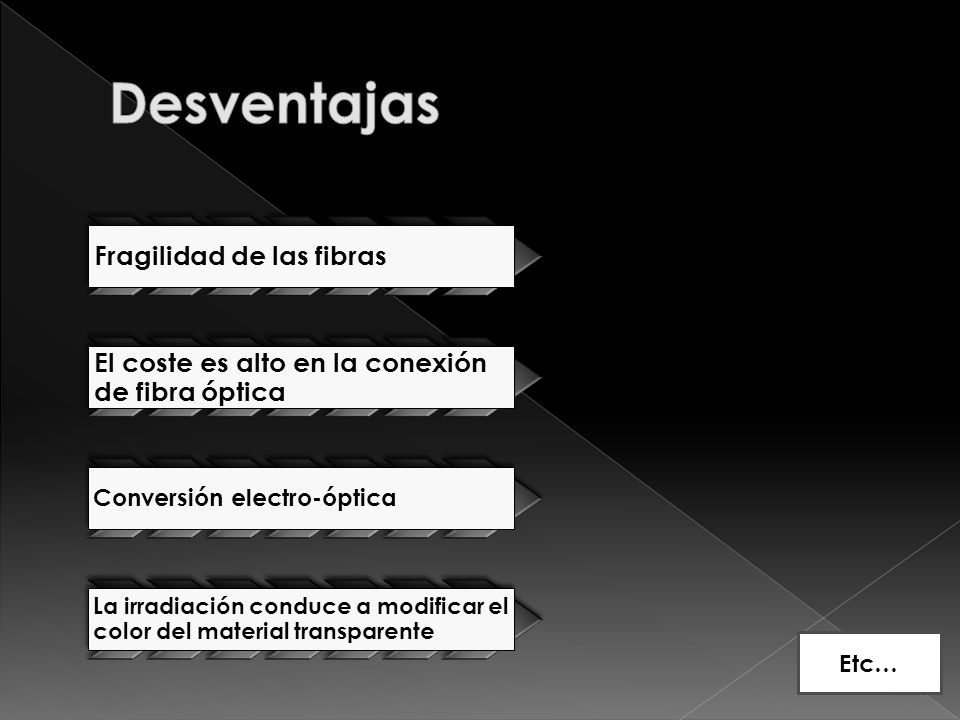

11 Fragilidad de las fibras El coste es alto en la conexión de fibra óptica Conversión electro-óptica La irradiación conduce a modificar el color del material transparente Etc…

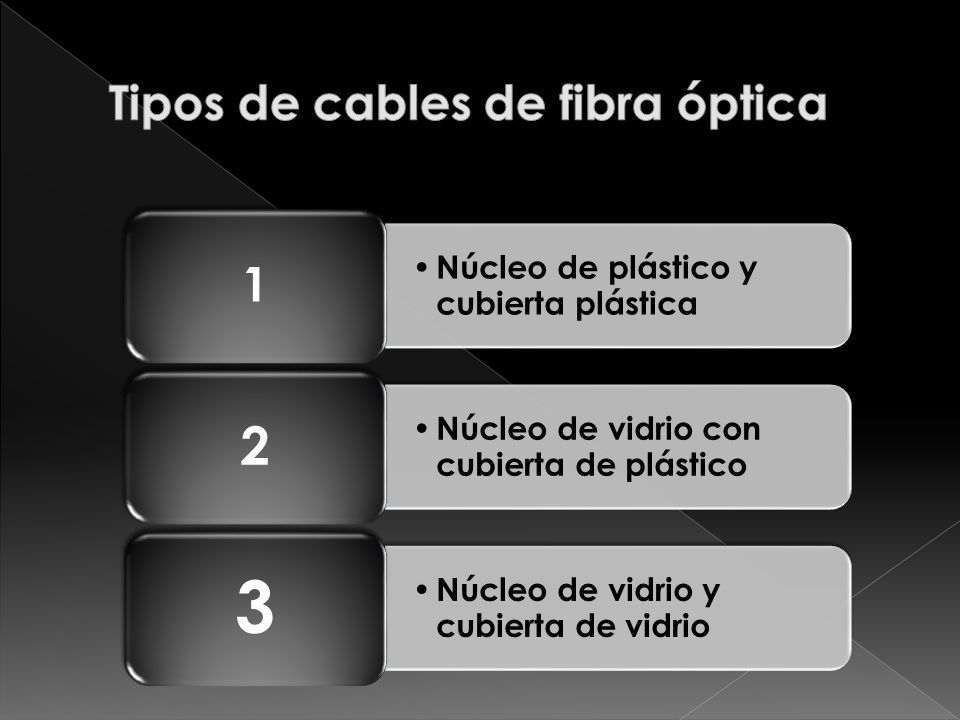

12 Núcleo de plástico y cubierta plástica 1 Núcleo de vidrio con cubierta de plástico 2 Núcleo de vidrio y cubierta de vidrio 3

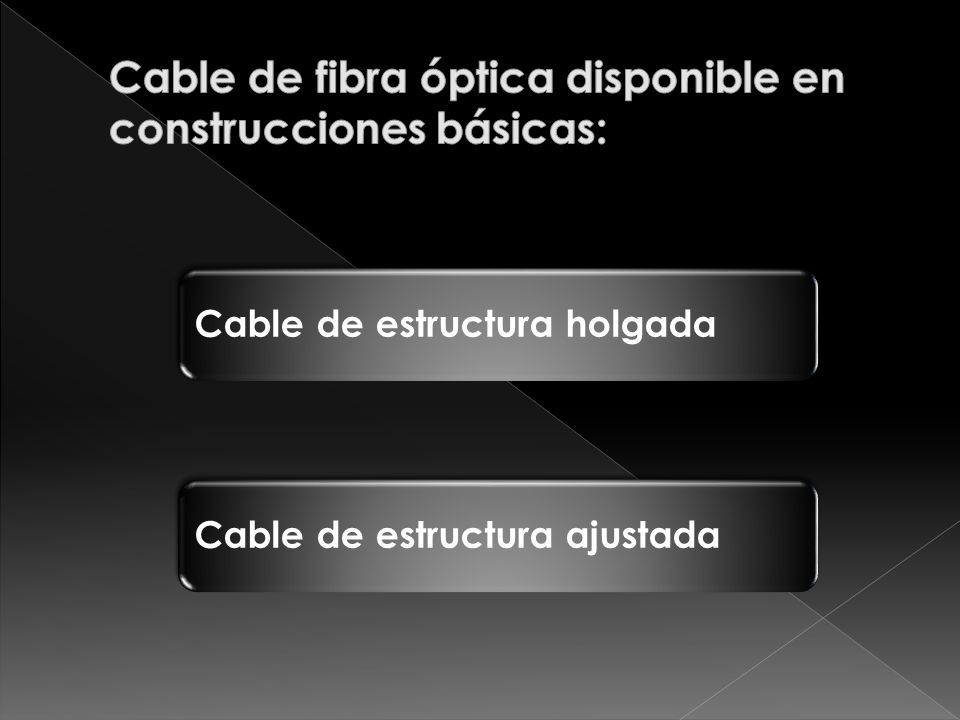

13 Cable de estructura holgadaCable de estructura ajustada

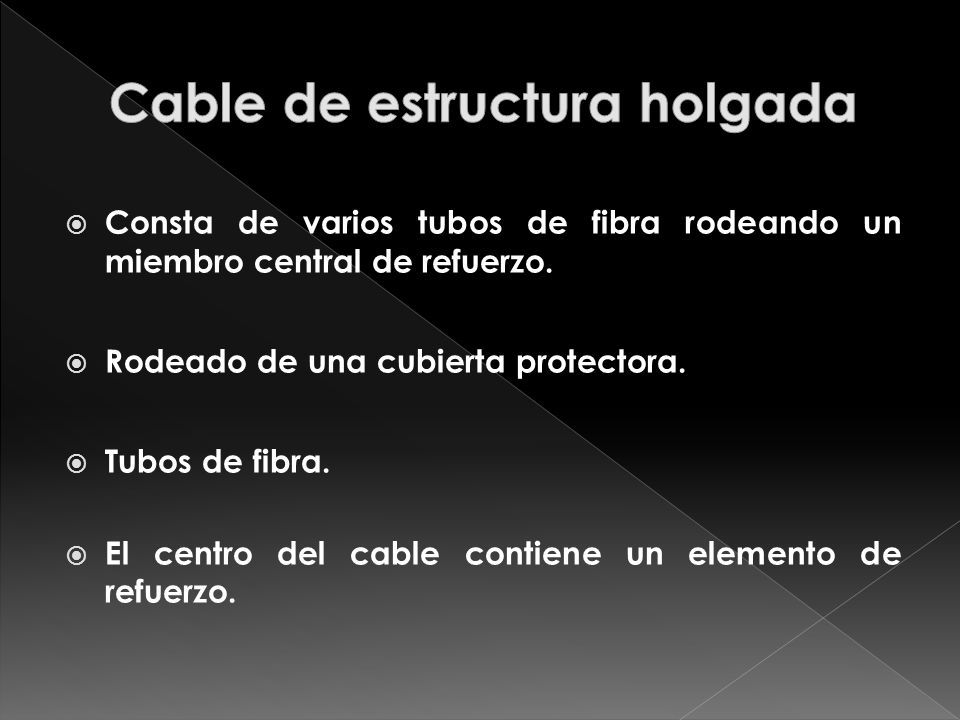

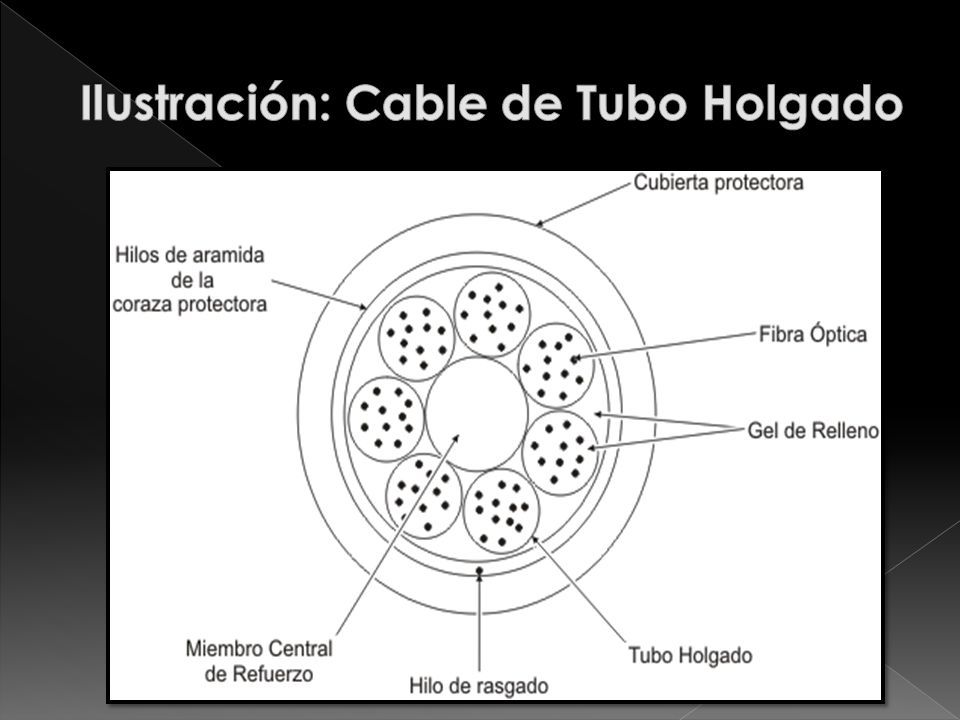

14  Consta de varios tubos de fibra rodeando un miembro central de refuerzo.  Rodeado de una cubierta protectora.  Tubos de fibra.  El centro del cable contiene un elemento de refuerzo.

15

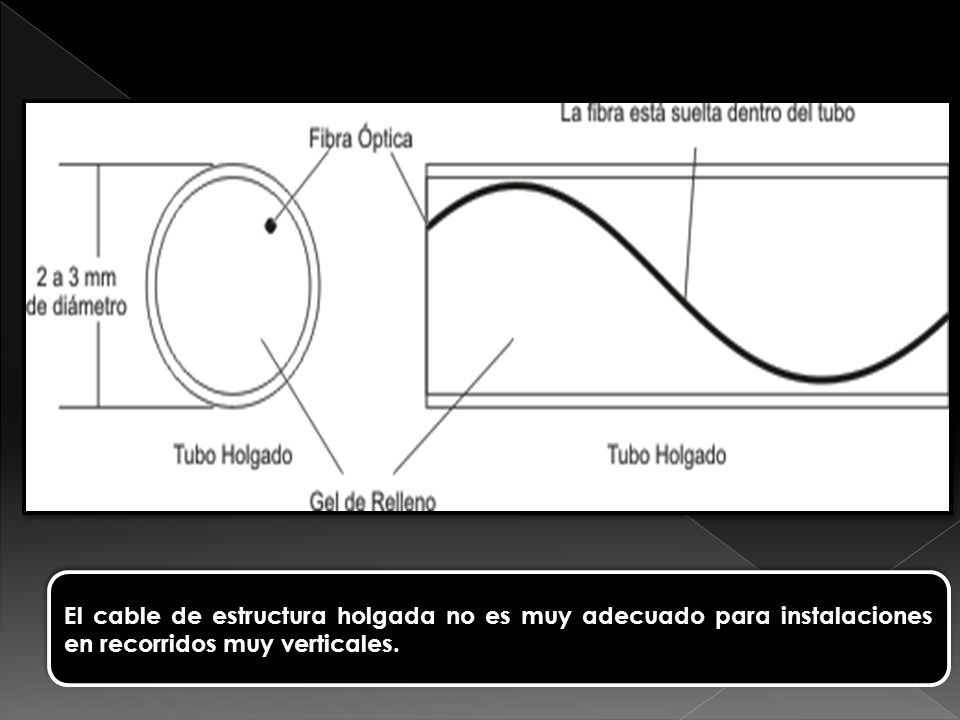

16 El cable de estructura holgada no es muy adecuado para instalaciones en recorridos muy verticales.

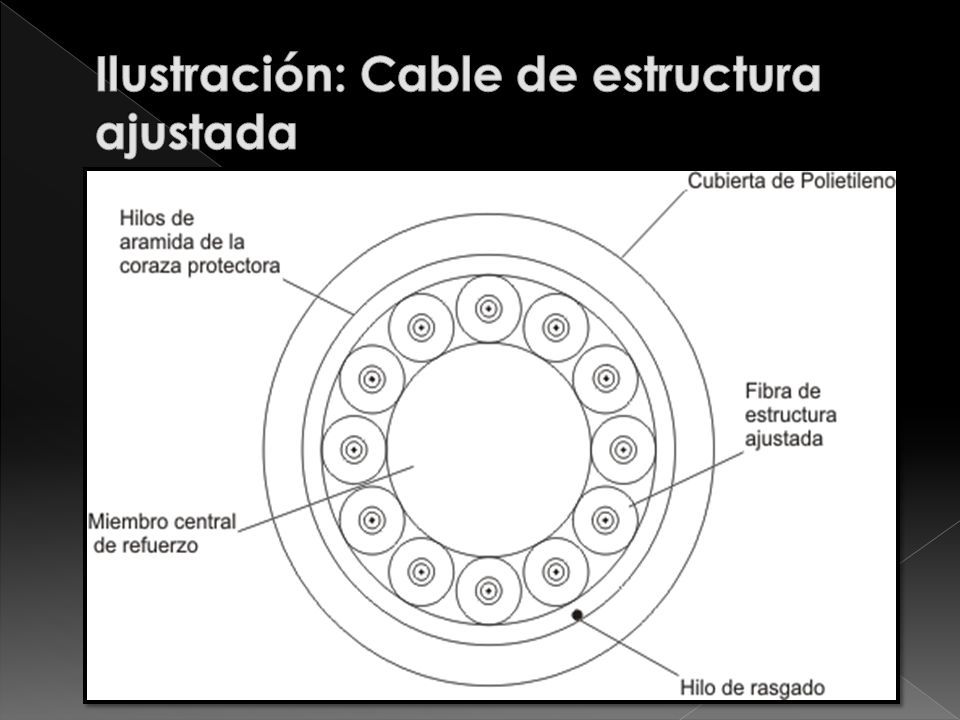

17  Contiene varias fibras con protección secundaria que rodean un miembro central de tracción  Protección exterior  Protección Secundaria (Cubierta Plástica)  Más flexible y tiene un radio de curvatura más pequeño

18

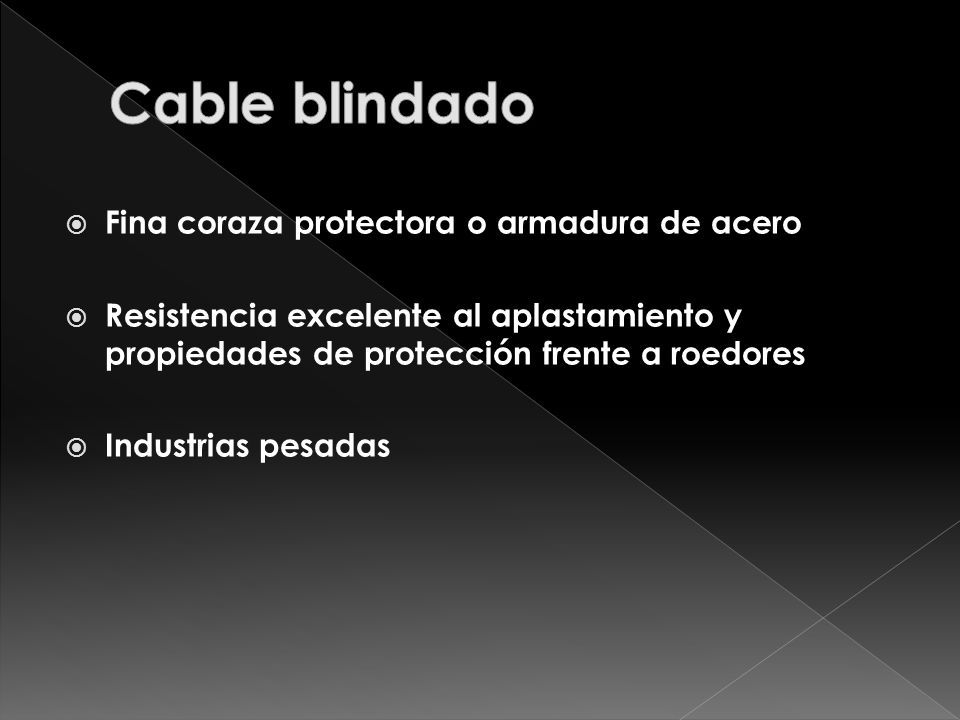

19  Fina coraza protectora o armadura de acero  Resistencia exce­lente al aplastamiento y propiedades de protección frente a roedores  Industrias pesadas

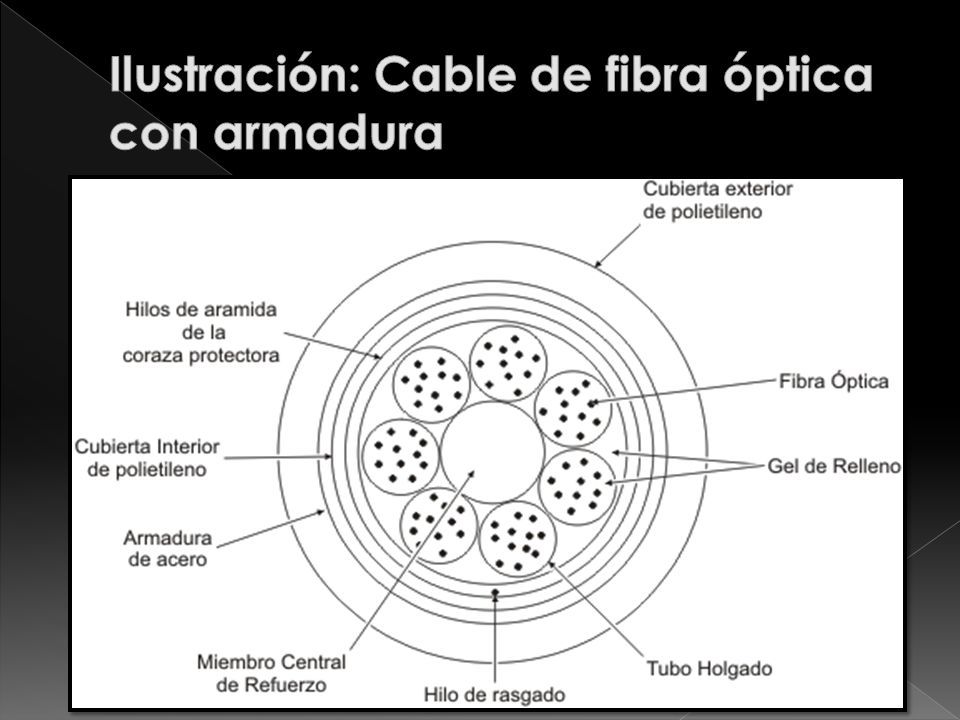

20

21 Cables híbridos Contiene tanto fibras ópticas como pares de cobre. Cable compuesto tierra-óptico (OPGW) Utilizado por las compañías eléctricas para suministrar comunicaciones Cable submarino Diseñado para permanecer sumergido en el agua Cable aéreo autoportante Diseñado para ser utilizado en estructuras aéreas

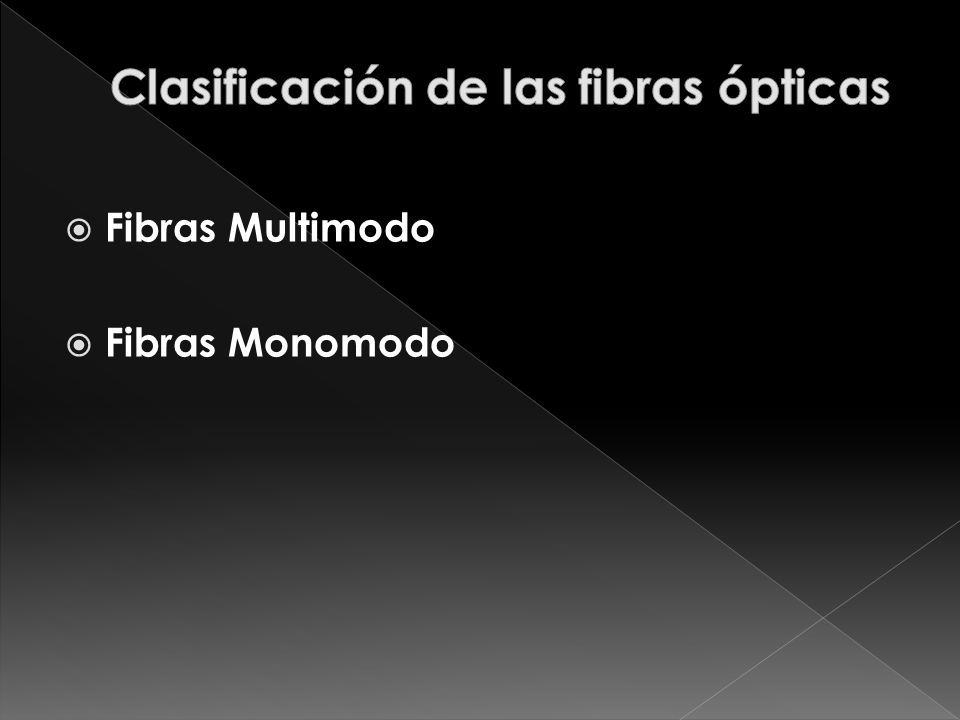

22  Fibras Multimodo  Fibras Monomodo

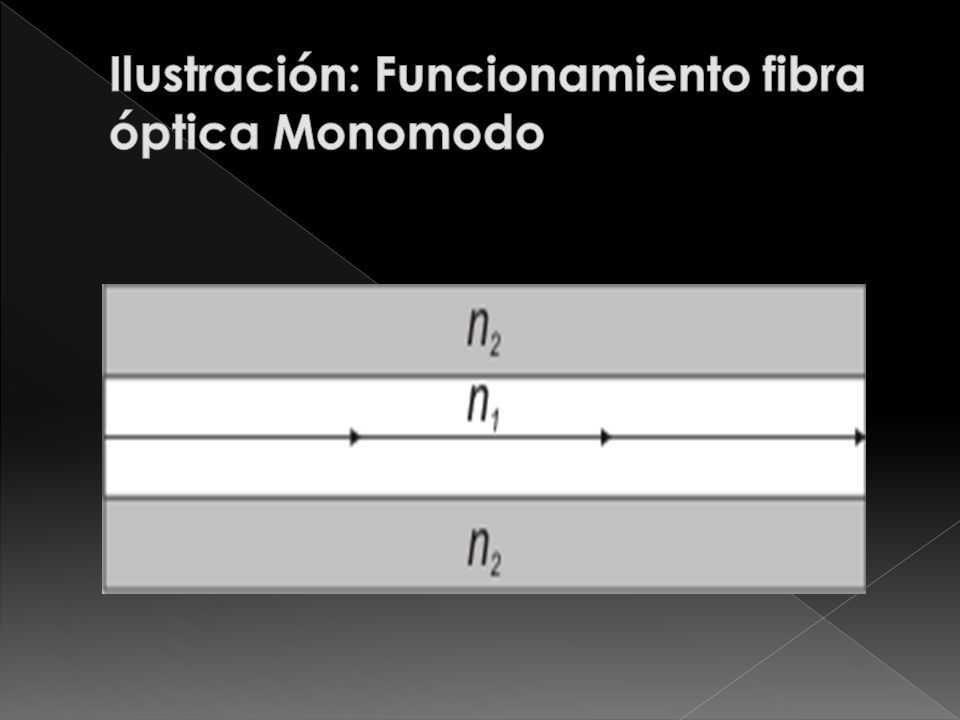

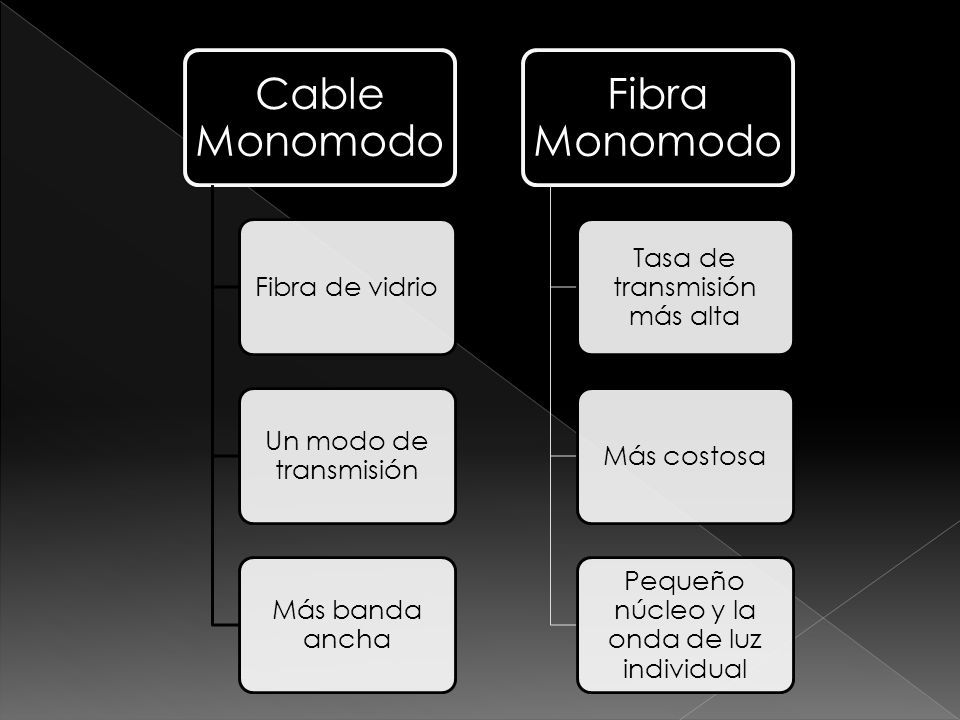

23 Cable Monomodo Fibra de vidrio Un modo de transmisión Más banda ancha Fibra Monomodo Tasa de transmisión más alta Más costosa Pequeño núcleo y la onda de luz individual

24

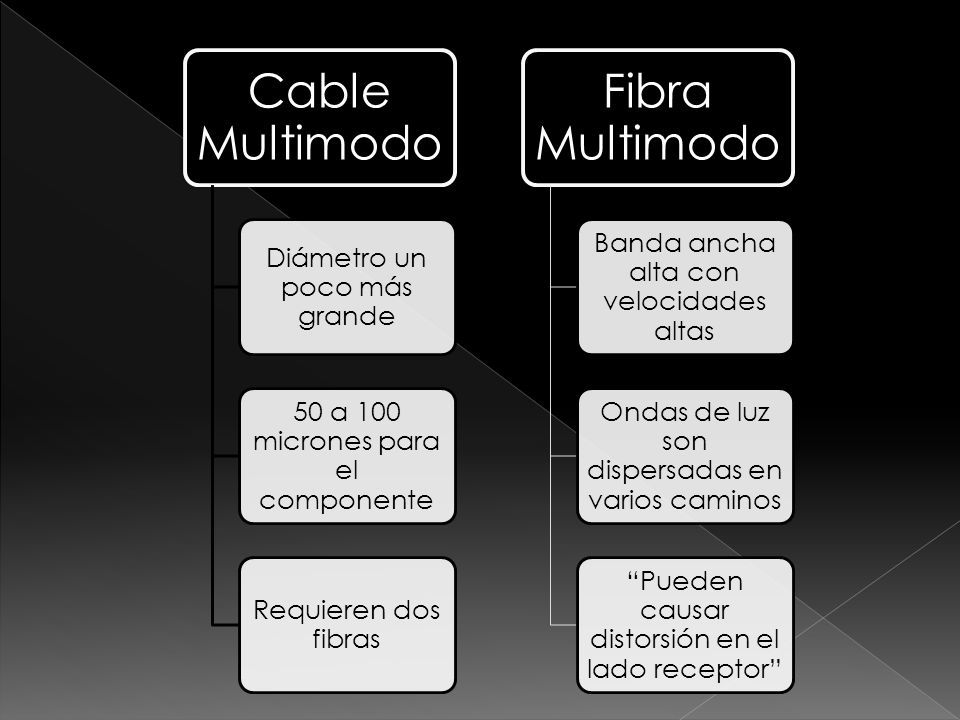

25 Cable Multimodo Diámetro un poco más grande 50 a 100 micrones para el componente Requieren dos fibras Fibra Multimodo Banda ancha alta con velocidades altas Ondas de luz son dispersadas en varios caminos “Pueden causar distorsión en el lado receptor”

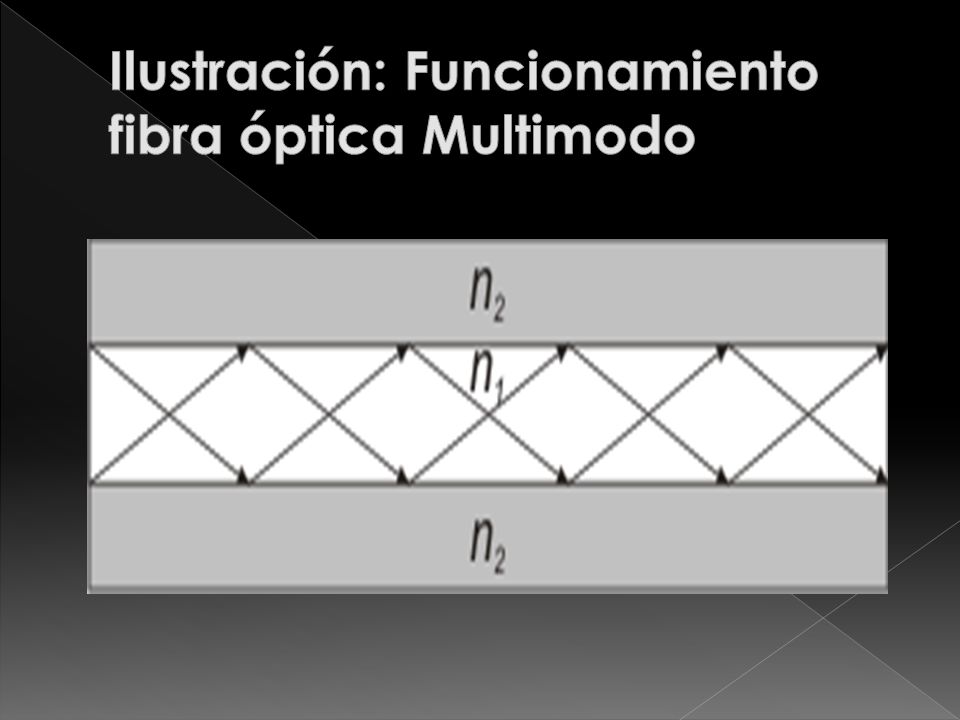

26

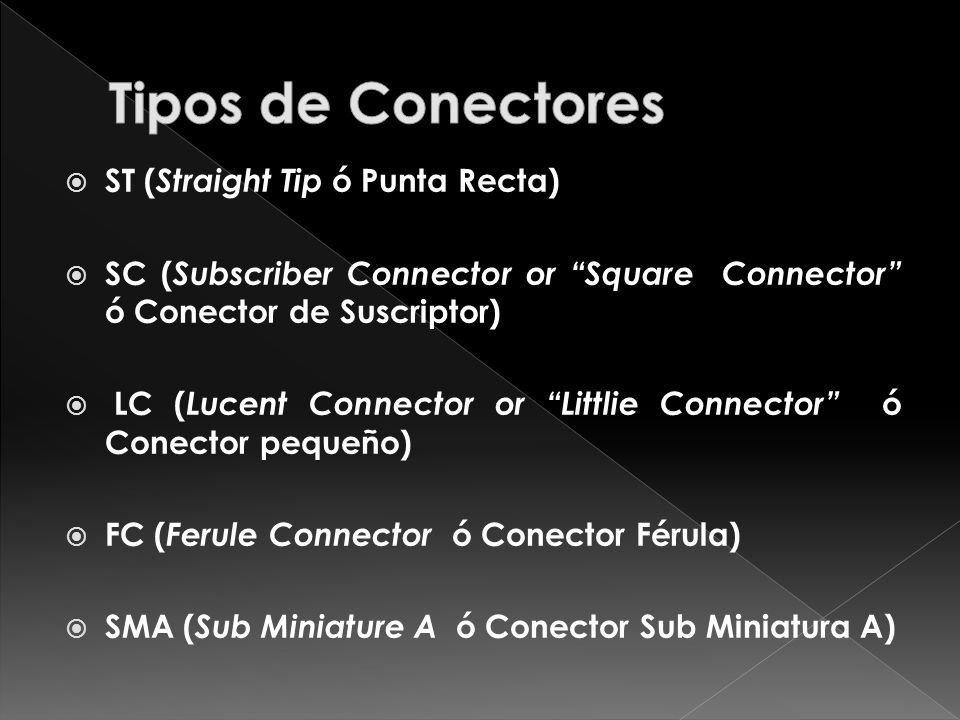

27  ST ( Straight Tip ó Punta Recta)  SC ( Subscriber Connector or “Square Connector” ó Conector de Suscriptor)  LC ( Lucent Connector or “Littlie Connector” ó Conector pequeño)  FC ( Ferule Connector ó Conector Férula)  SMA ( Sub Miniature A ó Conector Sub Miniatura A)

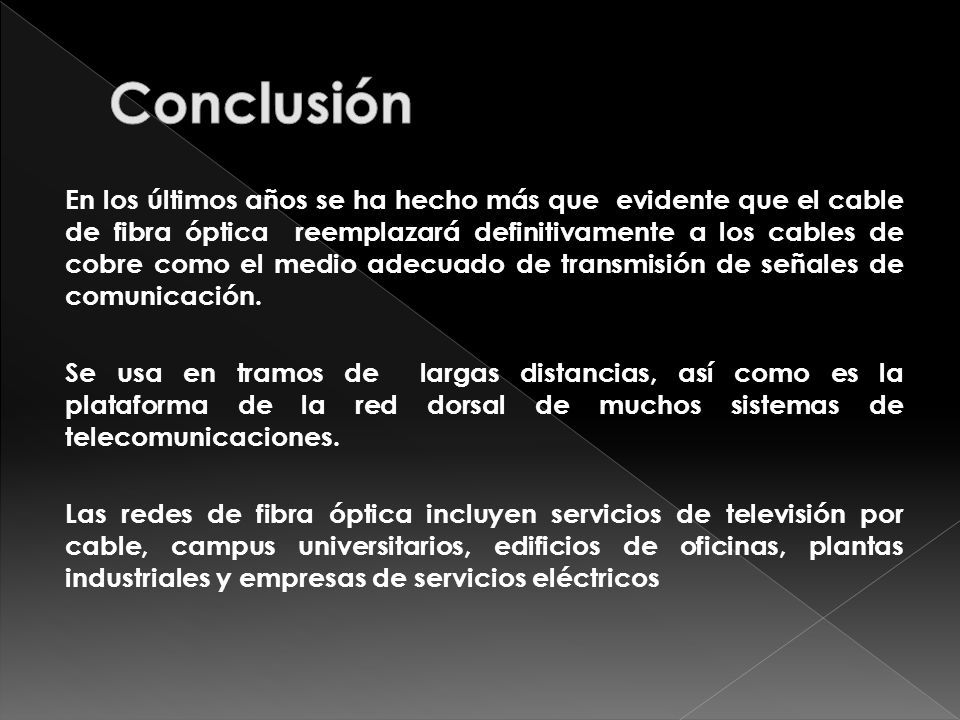

28 En los últimos años se ha hecho más que evidente que el cable de fibra óptica reemplazará definitivamente a los cables de cobre como el medio adecuado de transmisión de señales de comunicación. Se usa en tramos de largas distancias, así como es la plataforma de la red dorsal de muchos sistemas de telecomunicaciones. Las redes de fibra óptica incluyen servicios de televisión por cable, campus universitarios, edificios de oficinas, plantas industriales y empresas de servicios eléctricos
