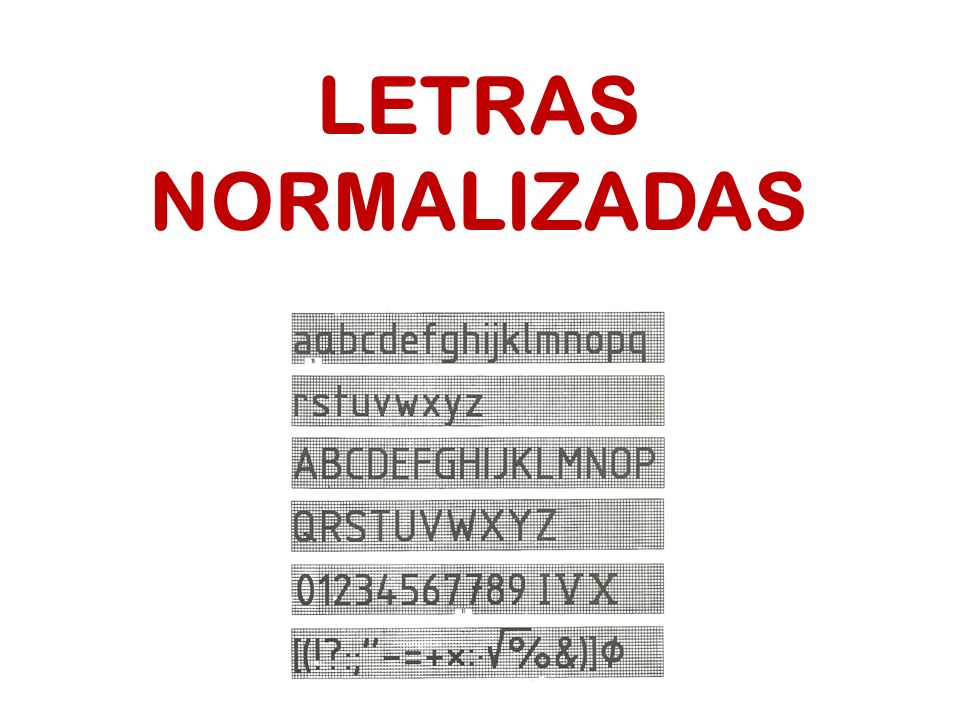

1 LETRAS NORMALIZADAS

2 LAS LETRAS Una de las características del dibujo técnico es que debe ser fácil de entender por lo tanto es importante que usemos letras y números normalizados. Característica de la escritura normalizada es que debe ser legible y uniforme. En la escritura y representación se usan líneas del mismo espesor.

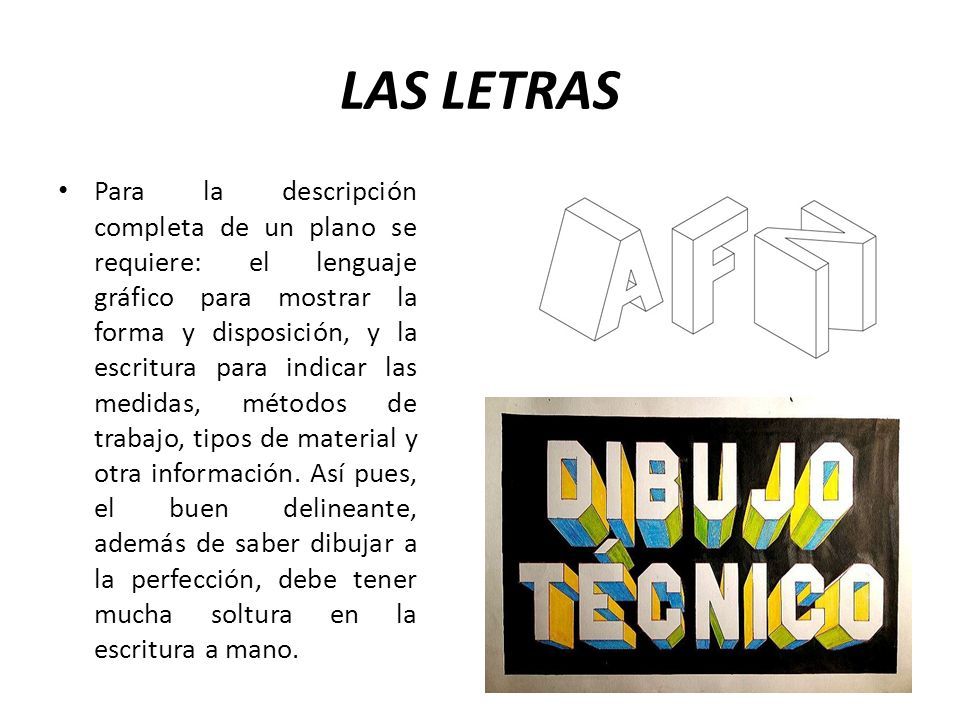

3 LAS LETRAS Para la descripción completa de un plano se requiere: el lenguaje gráfico para mostrar la forma y disposición, y la escritura para indicar las medidas, métodos de trabajo, tipos de material y otra información. Así pues, el buen delineante, además de saber dibujar a la perfección, debe tener mucha soltura en la escritura a mano.

4

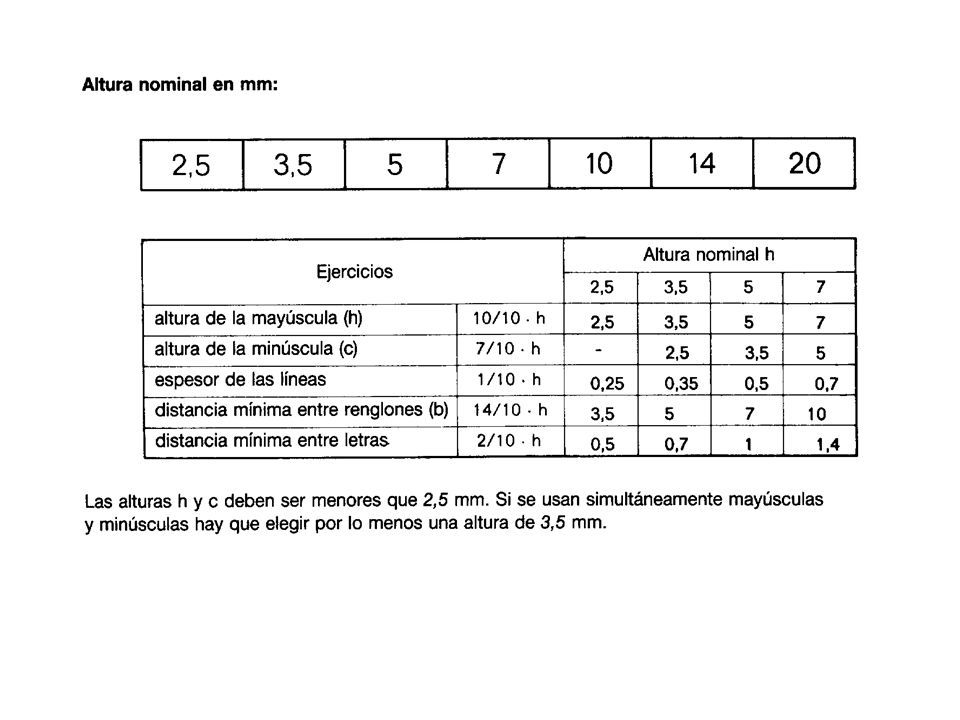

5

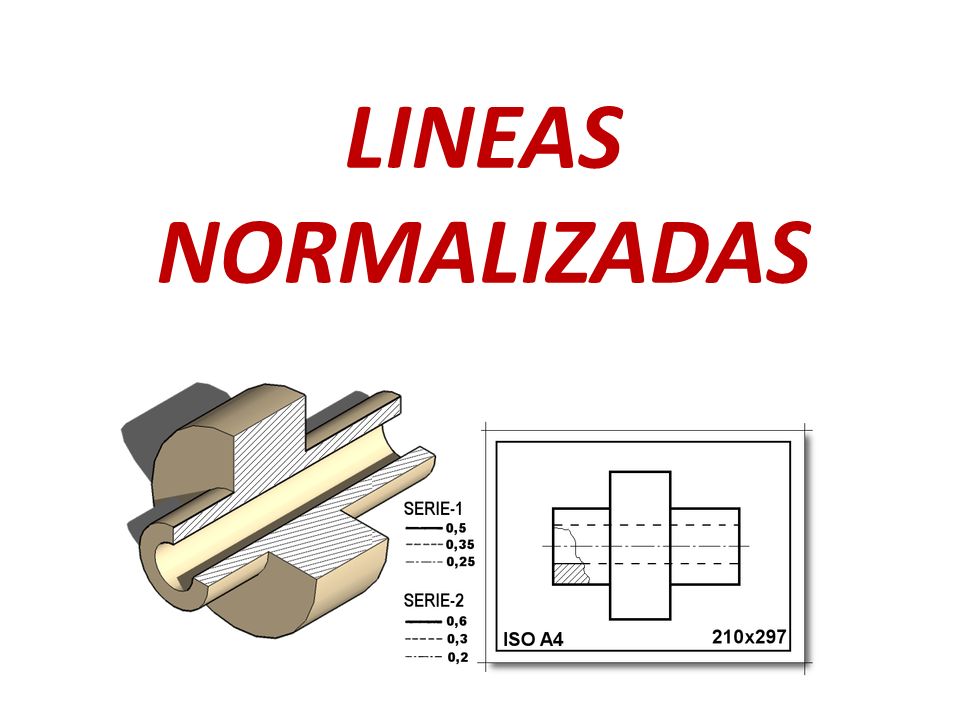

6 LINEAS NORMALIZADAS

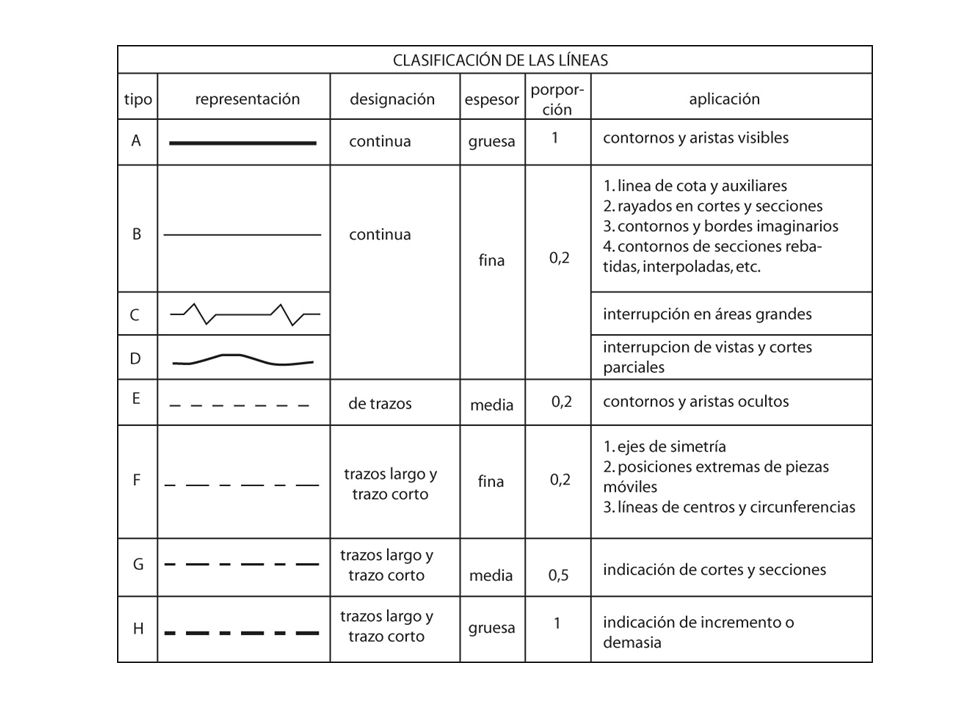

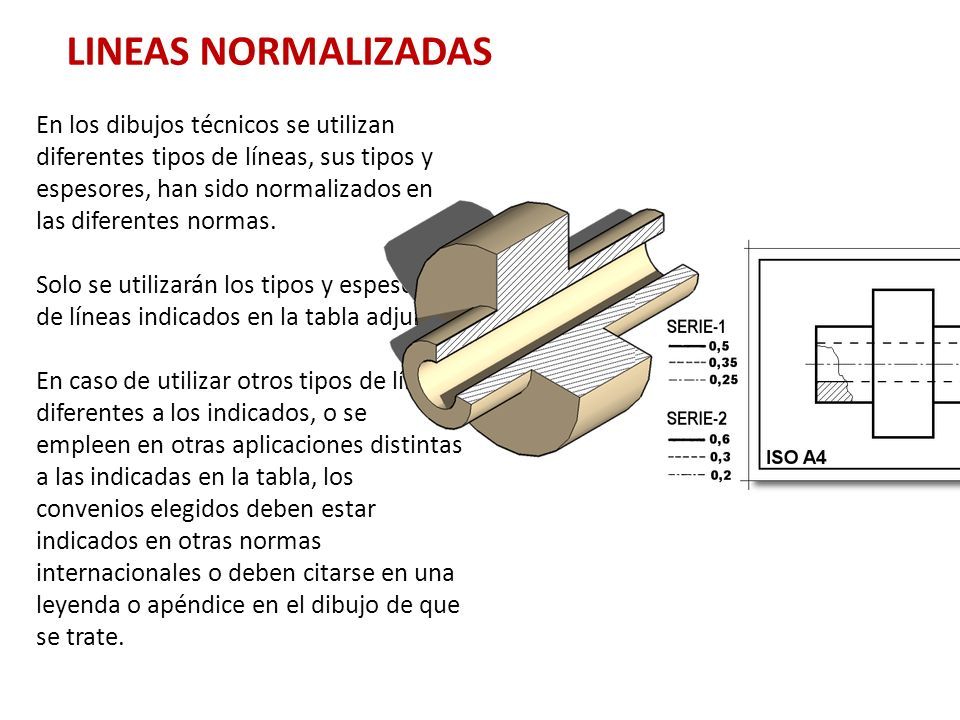

7 En los dibujos técnicos se utilizan diferentes tipos de líneas, sus tipos y espesores, han sido normalizados en las diferentes normas. Solo se utilizarán los tipos y espesores de líneas indicados en la tabla adjunta. En caso de utilizar otros tipos de líneas diferentes a los indicados, o se empleen en otras aplicaciones distintas a las indicadas en la tabla, los convenios elegidos deben estar indicados en otras normas internacionales o deben citarse en una leyenda o apéndice en el dibujo de que se trate. LINEAS NORMALIZADAS

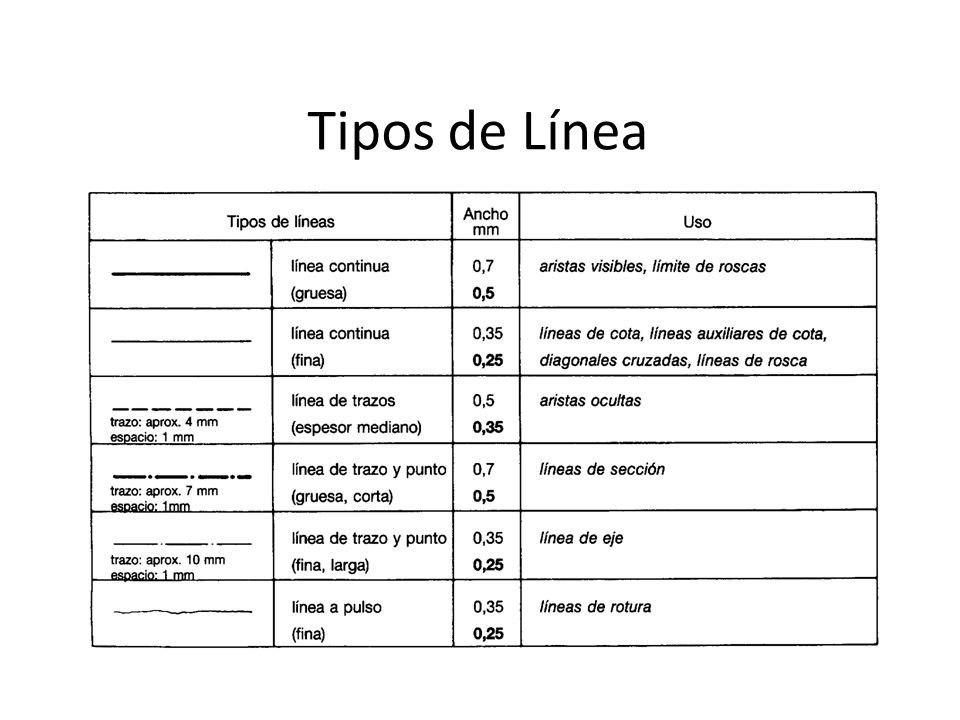

8 Tipos de Línea

9

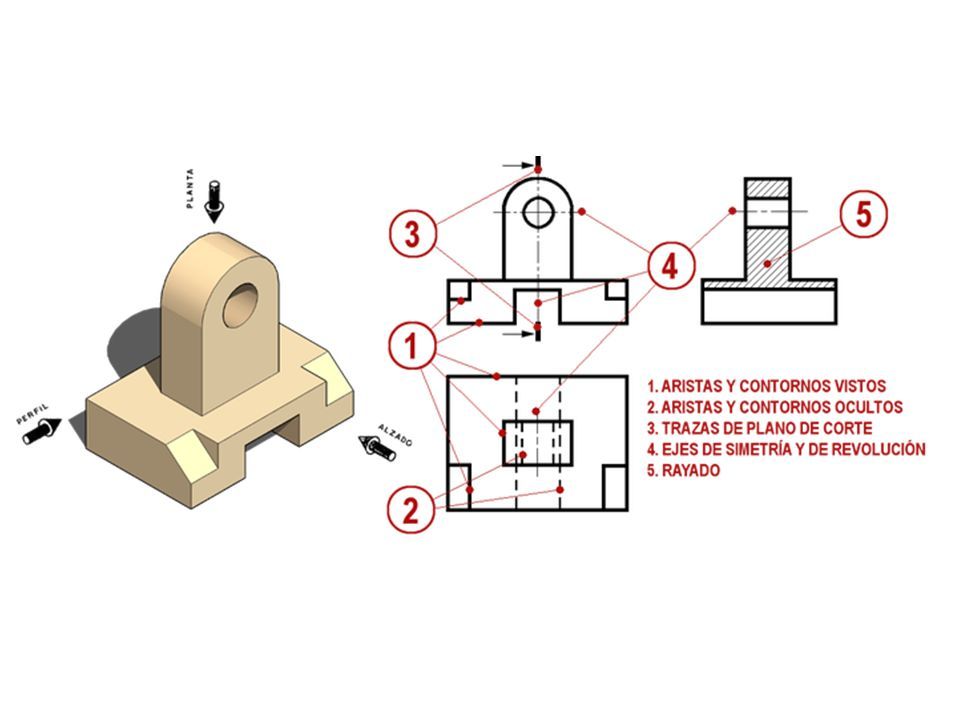

10
