1 “UNIVERSIDAD ESTATAL DEL SUR DE MANABÍ” Creada mediante Ley Nº 2001-38, publicada en el Registro Oficial 261 del 7 de Febrero del 2001 FACULTAD DE CIENCIAS TÉCNICAS CARRERA DE INGENIERÍA CIVIL CÁTEDRA: CÁTEDRA: GEOTECNIADOCENTE: ING. ADRIAN MACIASINTEGRANTES: AVILA TUM KARLA ANGELICA MORALES MENDIA MADISON MONSERRATE RODRIGUEZ NAVARRETE HEIDI GIANELLA GALLO ZAMBRANO EDWIN ÁVILA TUBACOCURSO: SEPTIMO A-2PERIODO NOVIEMBRE 2017 – MARZO 2018 JIPIJAPA-MANABI – ECUADOR

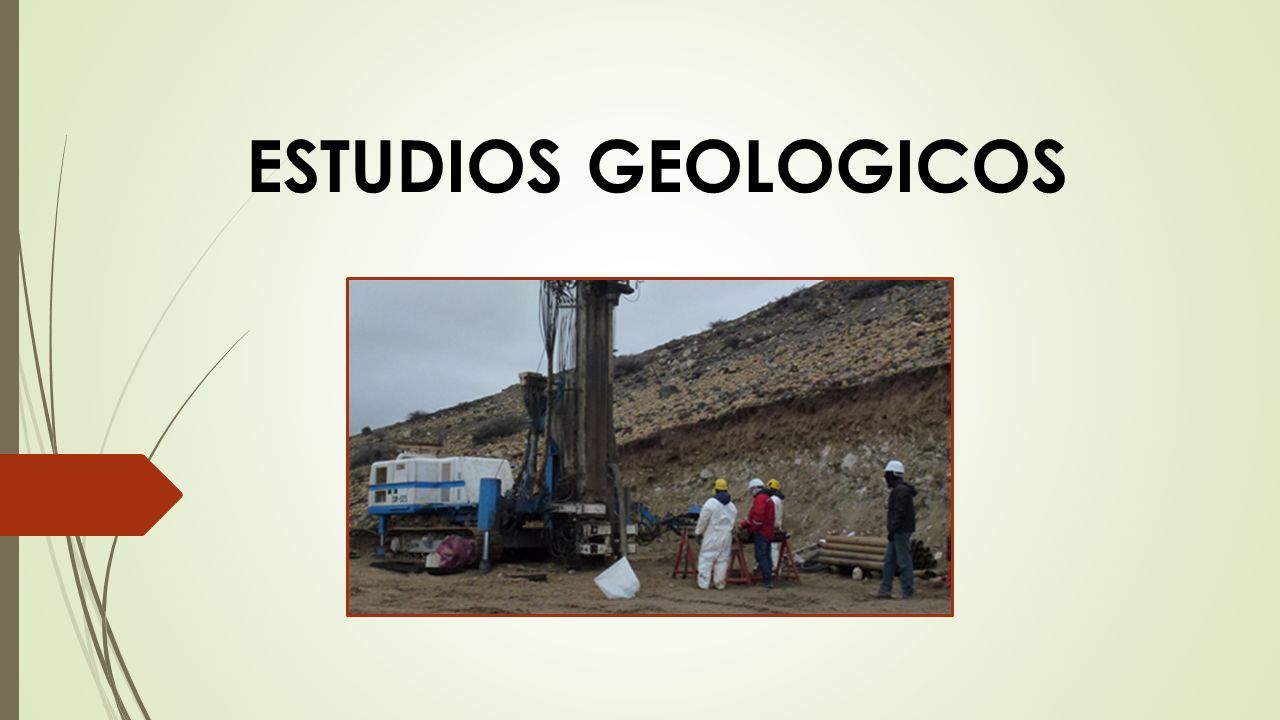

2 ESTUDIOS GEOLOGICOS

3 Estudios Geológicos Poblaciones con más de 100.000 habitantes deberían disponer de estudios de geotécnica en su territorio con el propósito de conocer la geología local, la distribución espacial de los estratos de suelo y evaluarlas Incluir los posibles efectos topográficos, amplificación o efecto de sitio en suelos, inestabilidad sísmica en zonas licuables o de rellenos, presencia de taludes inestables, etc., e incluso servirán de partida para la elaboración de normas de construcción locales.

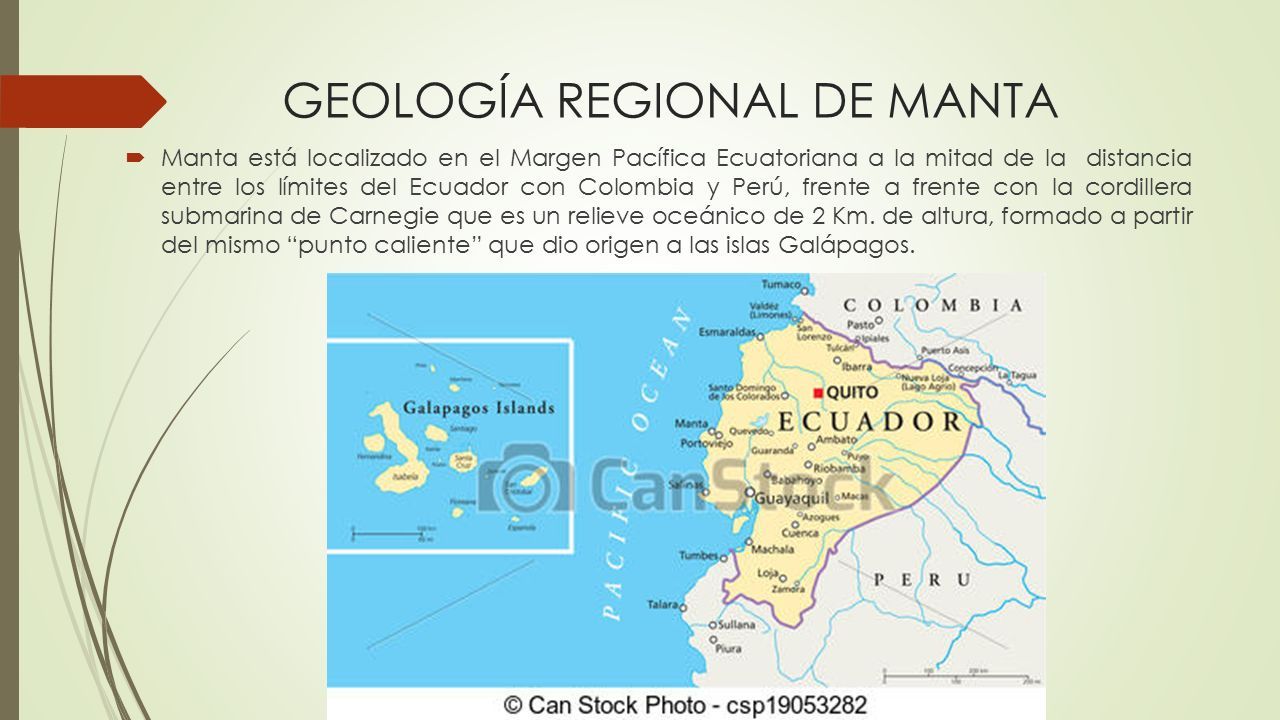

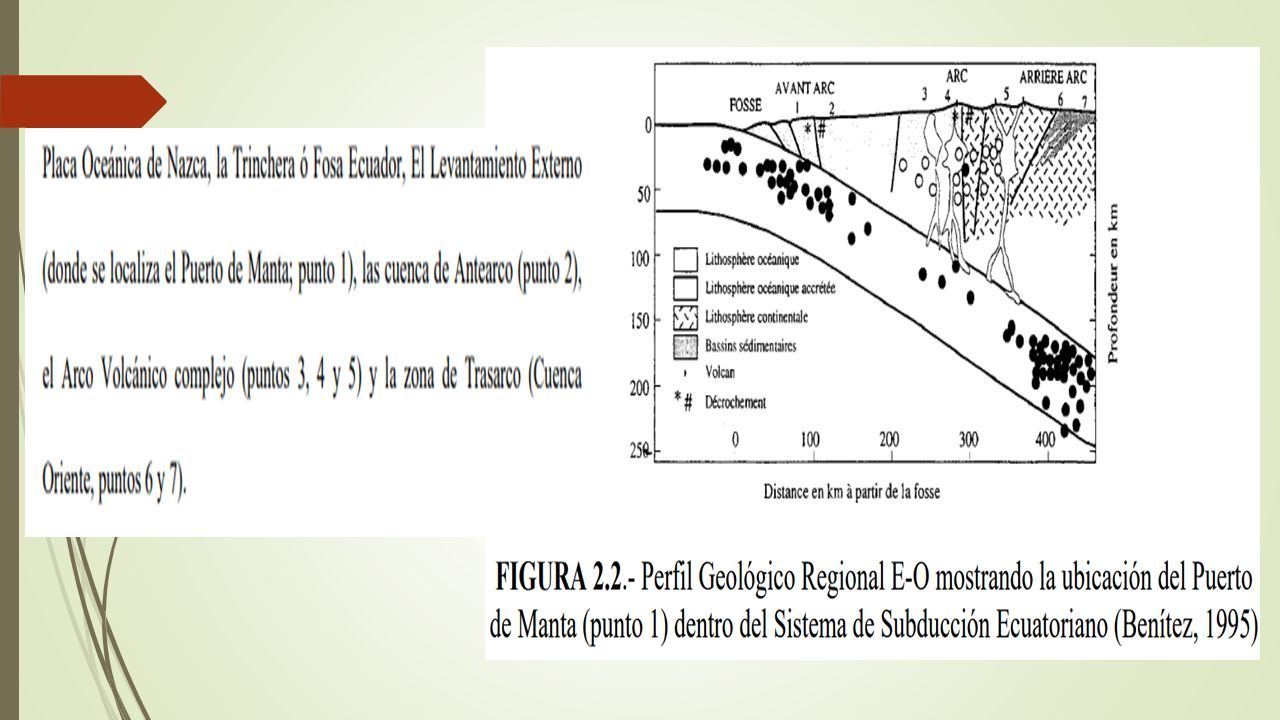

4 GEOLOGÍA REGIONAL DE MANTA  Manta está localizado en el Margen Pacífica Ecuatoriana a la mitad de la distancia entre los límites del Ecuador con Colombia y Perú, frente a frente con la cordillera submarina de Carnegie que es un relieve oceánico de 2 Km. de altura, formado a partir del mismo “punto caliente” que dio origen a las islas Galápagos.

5

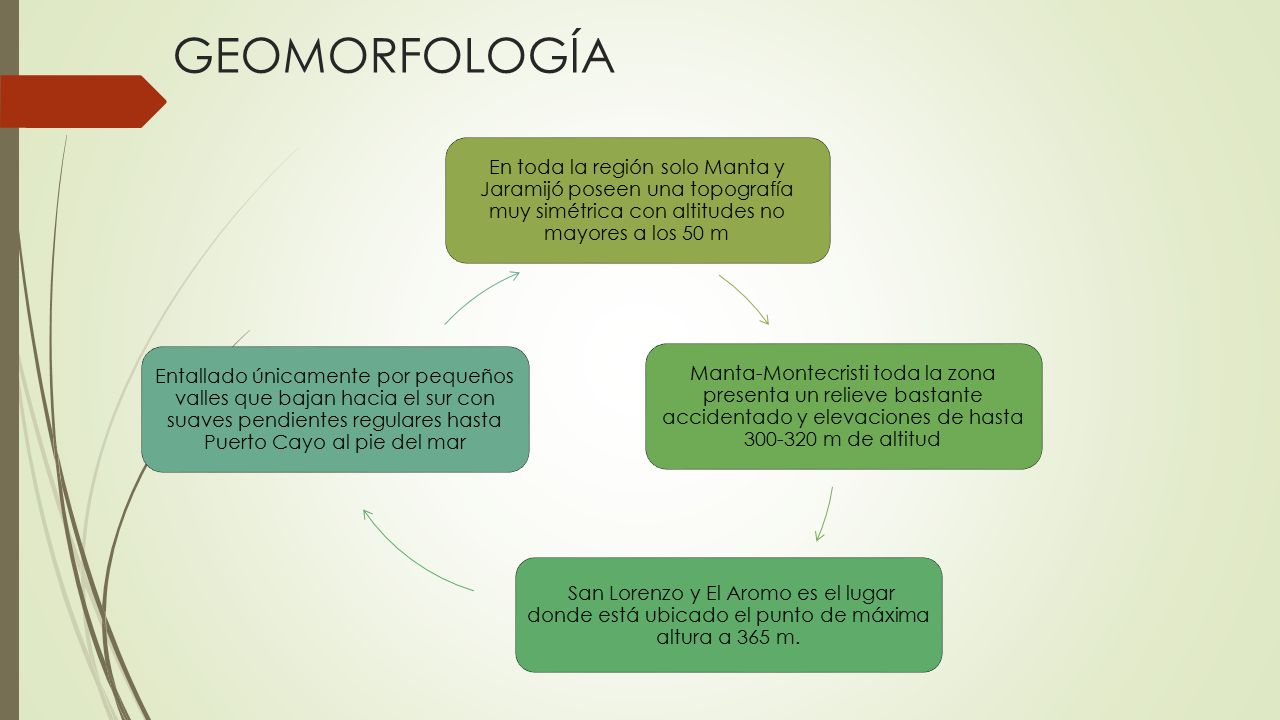

6 GEOMORFOLOGÍA En toda la región solo Manta y Jaramijó poseen una topografía muy simétrica con altitudes no mayores a los 50 m Manta-Montecristi toda la zona presenta un relieve bastante accidentado y elevaciones de hasta 300-320 m de altitud San Lorenzo y El Aromo es el lugar donde está ubicado el punto de máxima altura a 365 m. Entallado únicamente por pequeños valles que bajan hacia el sur con suaves pendientes regulares hasta Puerto Cayo al pie del mar

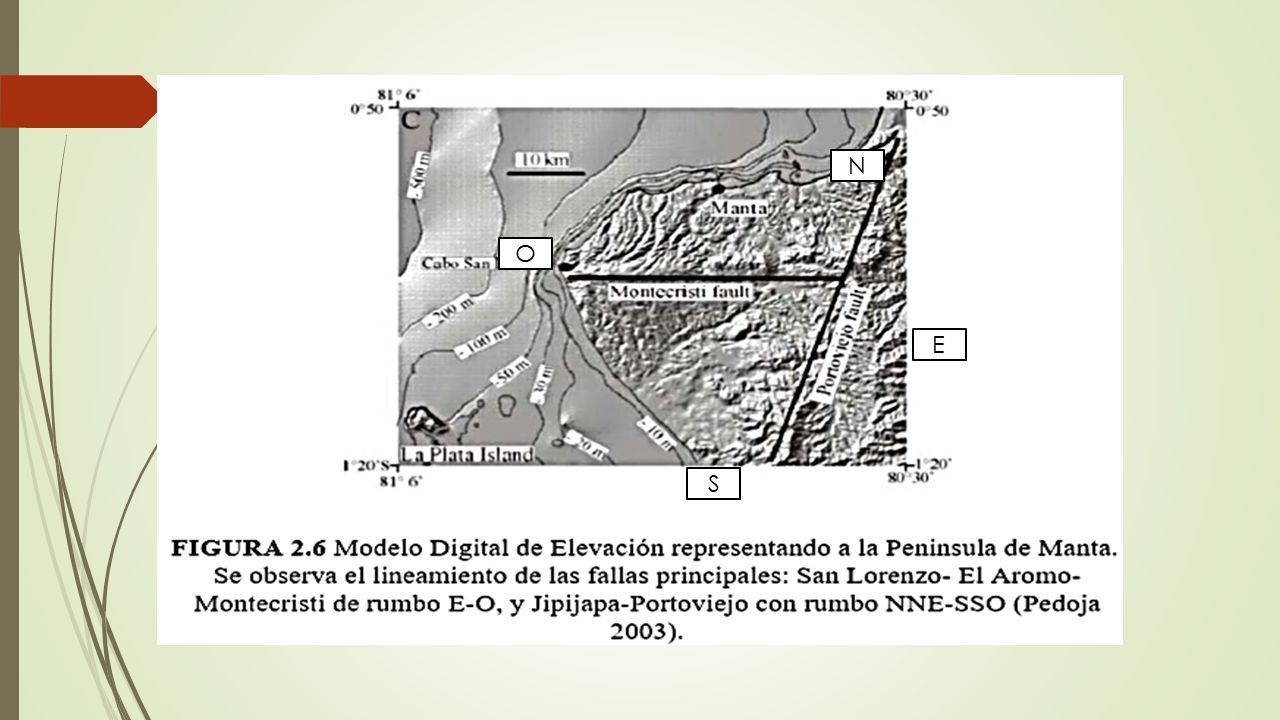

7 MARCO GEOLÓGICO ESTRUCTURAL Las fallas más numerosas son las dirección NE-SO paralelas a las fallas de jipijapa- Portoviejo. Estas fallas son especialmente evidentes en el área entre San Mateo y Cabo San Lorenzo A unos 10 km al Sur del puerto de Manta se presenta un alineamiento de fallas de dirección E-O, llamado la falla Aromo-Montecristi.

8 E O N S

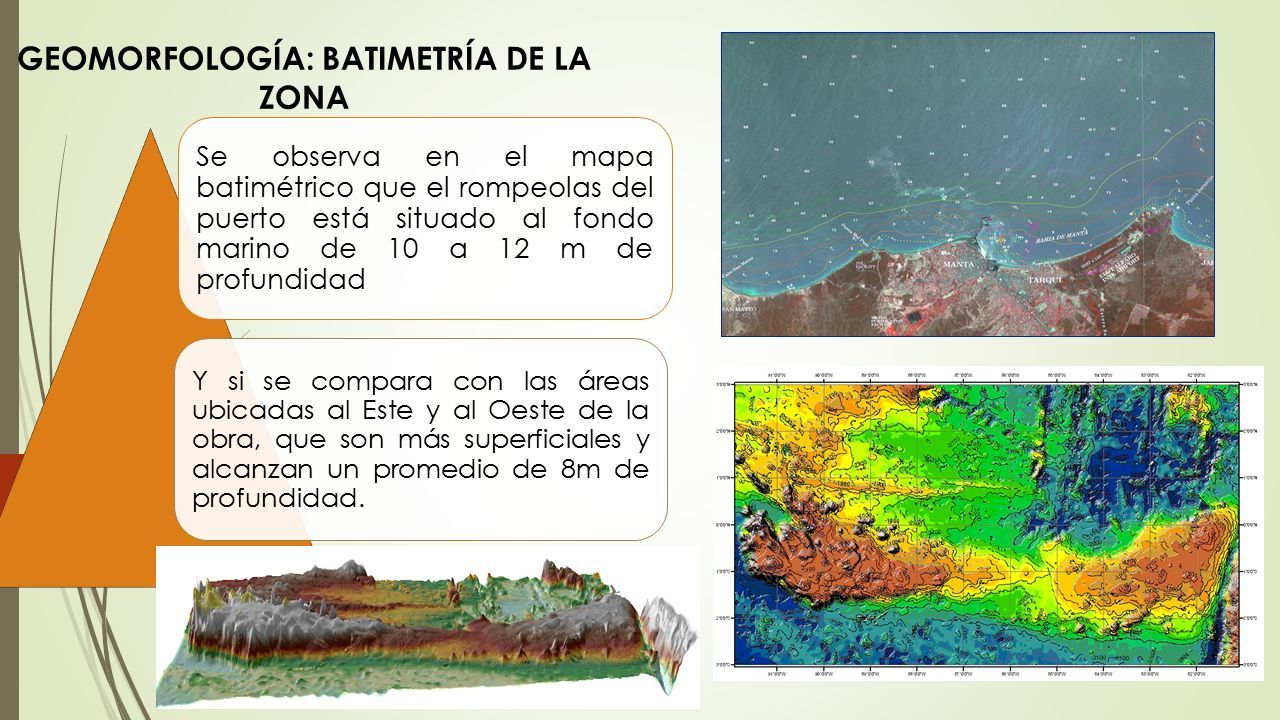

9 GEOMORFOLOGÍA: BATIMETRÍA DE LA ZONA Se observa en el mapa batimétrico que el rompeolas del puerto está situado al fondo marino de 10 a 12 m de profundidad Y si se compara con las áreas ubicadas al Este y al Oeste de la obra, que son más superficiales y alcanzan un promedio de 8m de profundidad.

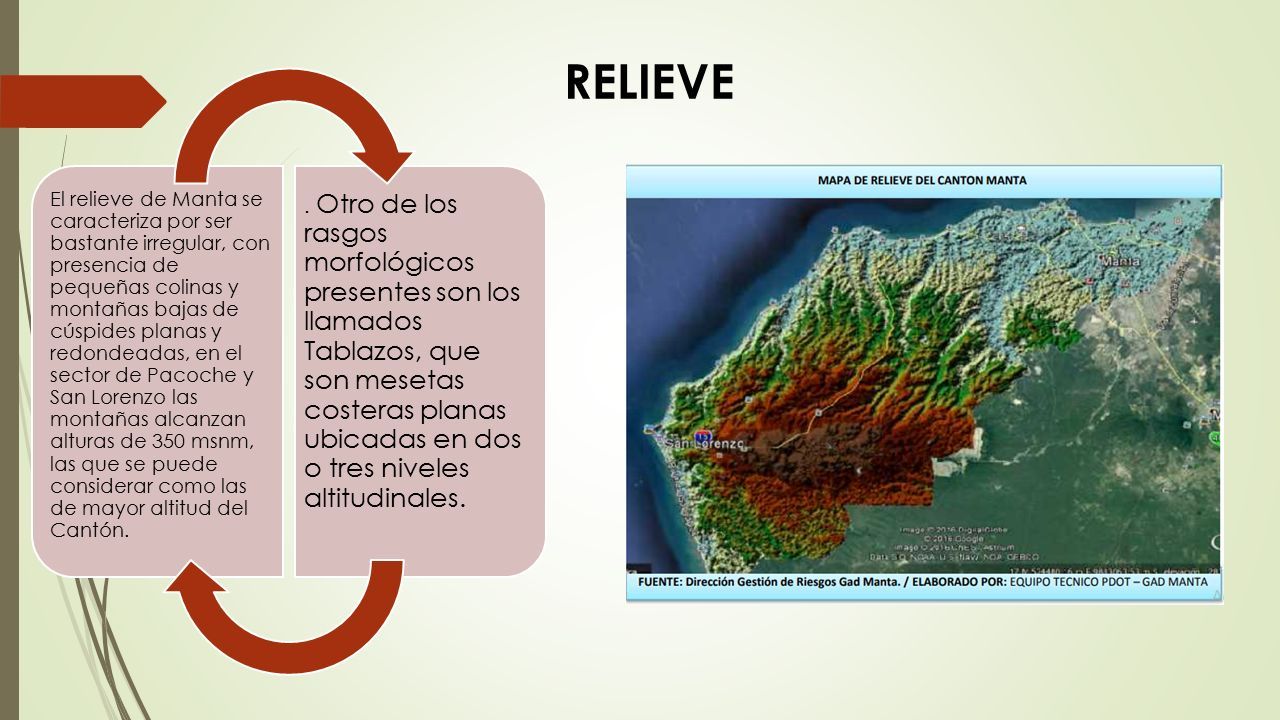

10 El relieve de Manta se caracteriza por ser bastante irregular, con presencia de pequeñas colinas y montañas bajas de cúspides planas y redondeadas, en el sector de Pacoche y San Lorenzo las montañas alcanzan alturas de 350 msnm, las que se puede considerar como las de mayor altitud del Cantón.. Otro de los rasgos morfológicos presentes son los llamados Tablazos, que son mesetas costeras planas ubicadas en dos o tres niveles altitudinales. RELIEVE

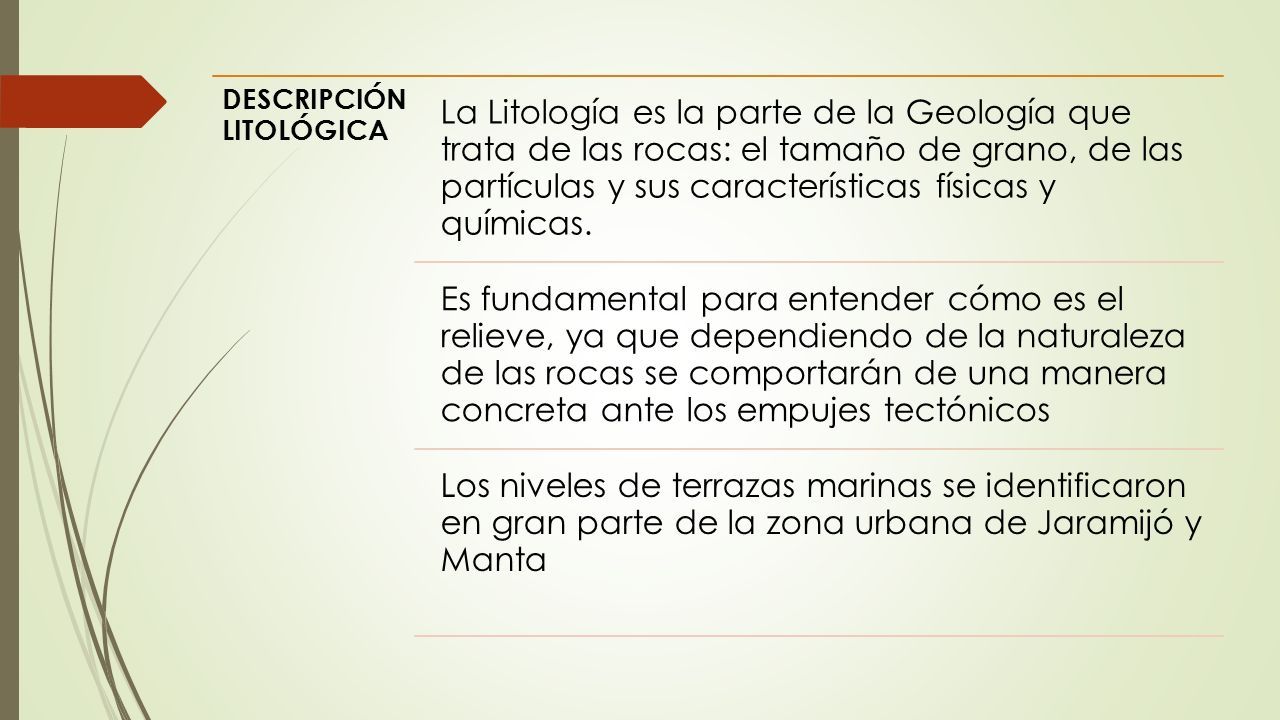

11 DESCRIPCIÓN LITOLÓGICA La Litología es la parte de la Geología que trata de las rocas: el tamaño de grano, de las partículas y sus características físicas y químicas. Es fundamental para entender cómo es el relieve, ya que dependiendo de la naturaleza de las rocas se comportarán de una manera concreta ante los empujes tectónicos Los niveles de terrazas marinas se identificaron en gran parte de la zona urbana de Jaramijó y Manta

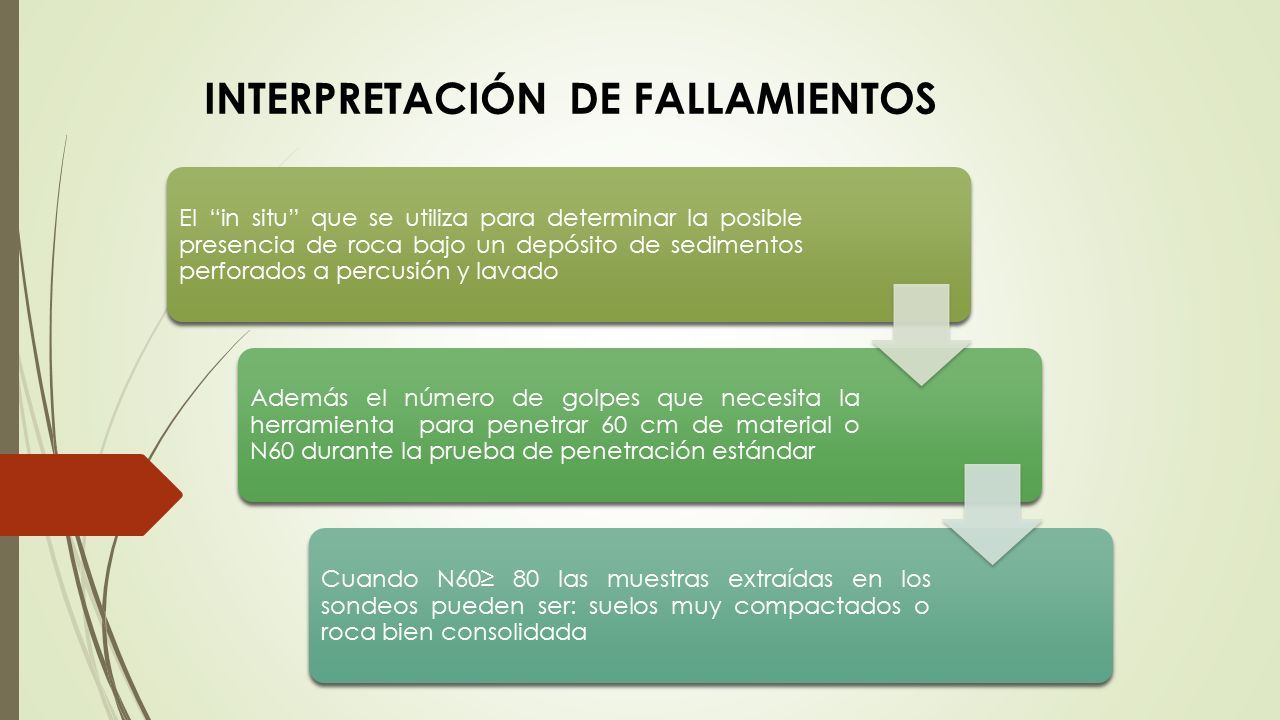

12 El “in situ” que se utiliza para determinar la posible presencia de roca bajo un depósito de sedimentos perforados a percusión y lavado Además el número de golpes que necesita la herramienta para penetrar 60 cm de material o N60 durante la prueba de penetración estándar Cuando N60≥ 80 las muestras extraídas en los sondeos pueden ser: suelos muy compactados o roca bien consolidada INTERPRETACIÓN DE FALLAMIENTOS

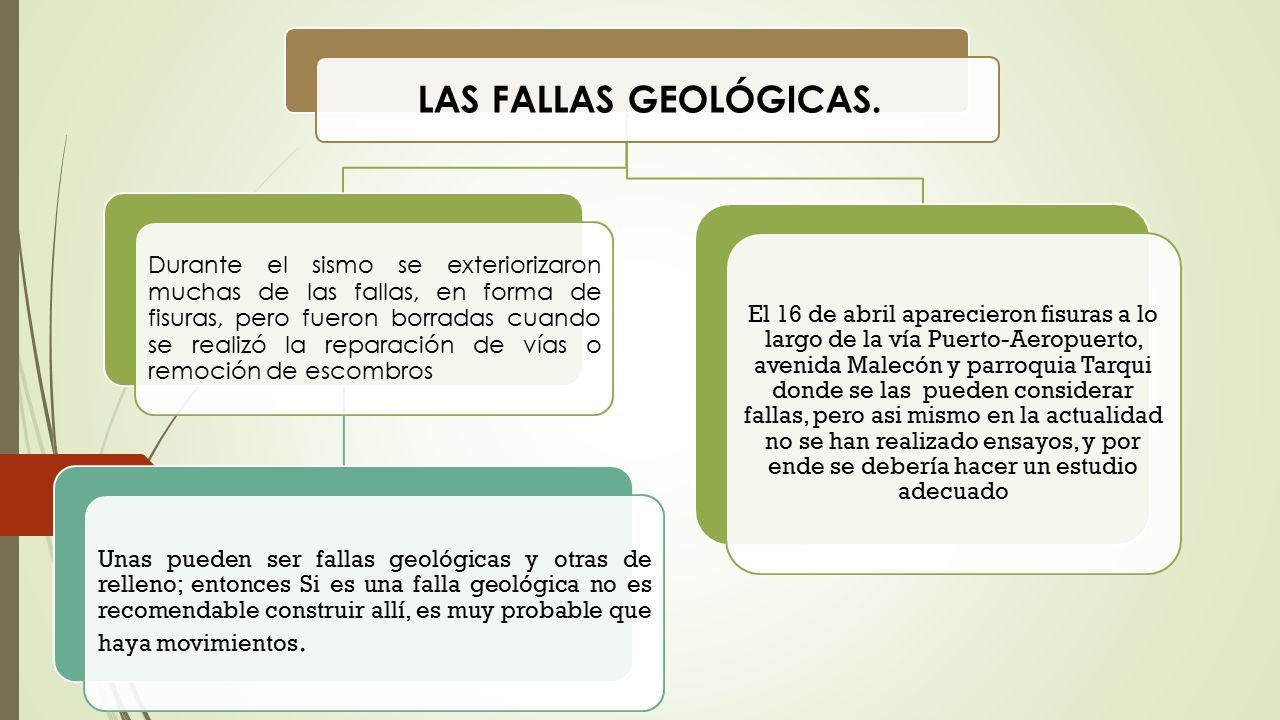

13 LAS FALLAS GEOLÓGICAS. Durante el sismo se exteriorizaron muchas de las fallas, en forma de fisuras, pero fueron borradas cuando se realizó la reparación de vías o remoción de escombros Unas pueden ser fallas geológicas y otras de relleno; entonces Si es una falla geológica no es recomendable construir allí, es muy probable que haya movimientos. El 16 de abril aparecieron fisuras a lo largo de la vía Puerto-Aeropuerto, avenida Malecón y parroquia Tarqui donde se las pueden considerar fallas, pero asi mismo en la actualidad no se han realizado ensayos, y por ende se debería hacer un estudio adecuado

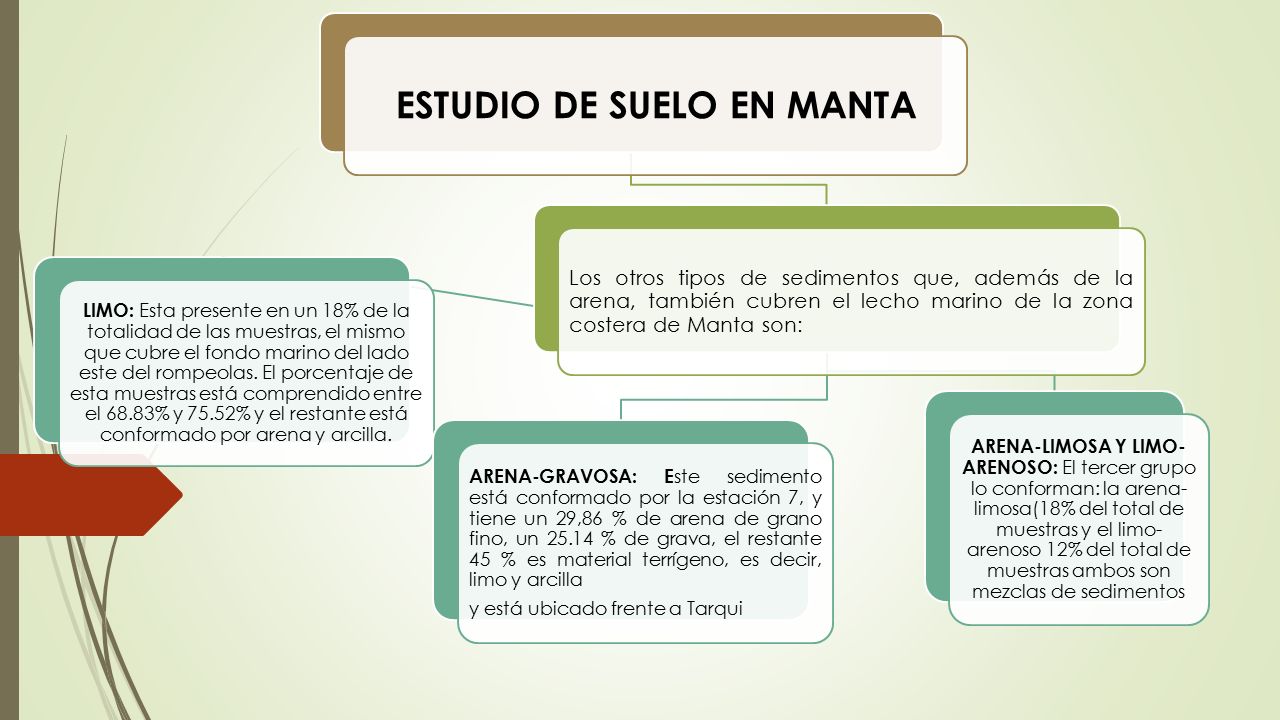

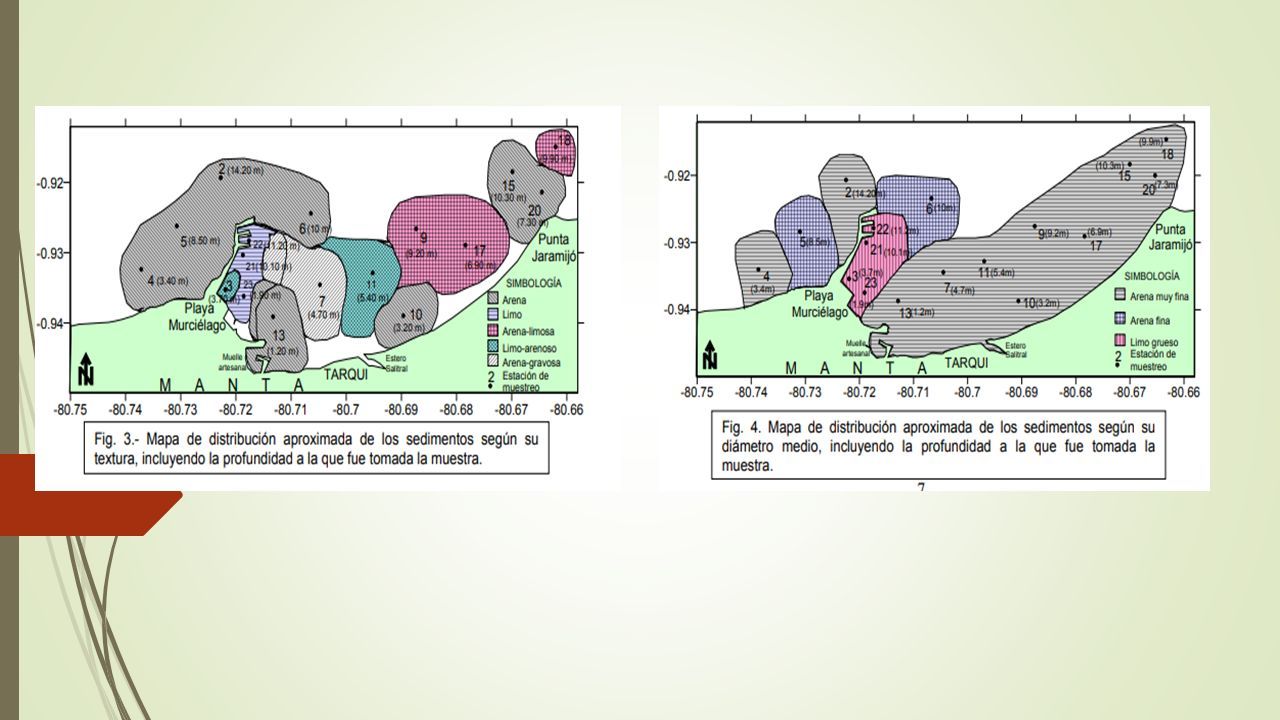

14 ESTUDIO DE SUELO EN MANTA Los otros tipos de sedimentos que, además de la arena, también cubren el lecho marino de la zona costera de Manta son: LIMO: Esta presente en un 18% de la totalidad de las muestras, el mismo que cubre el fondo marino del lado este del rompeolas. El porcentaje de esta muestras está comprendido entre el 68.83% y 75.52% y el restante está conformado por arena y arcilla. ARENA-GRAVOSA: E ste sedimento está conformado por la estación 7, y tiene un 29,86 % de arena de grano fino, un 25.14 % de grava, el restante 45 % es material terrígeno, es decir, limo y arcilla y está ubicado frente a Tarqui ARENA-LIMOSA Y LIMO- ARENOSO: El tercer grupo lo conforman: la arena- limosa(18% del total de muestras y el limo- arenoso 12% del total de muestras ambos son mezclas de sedimentos

15

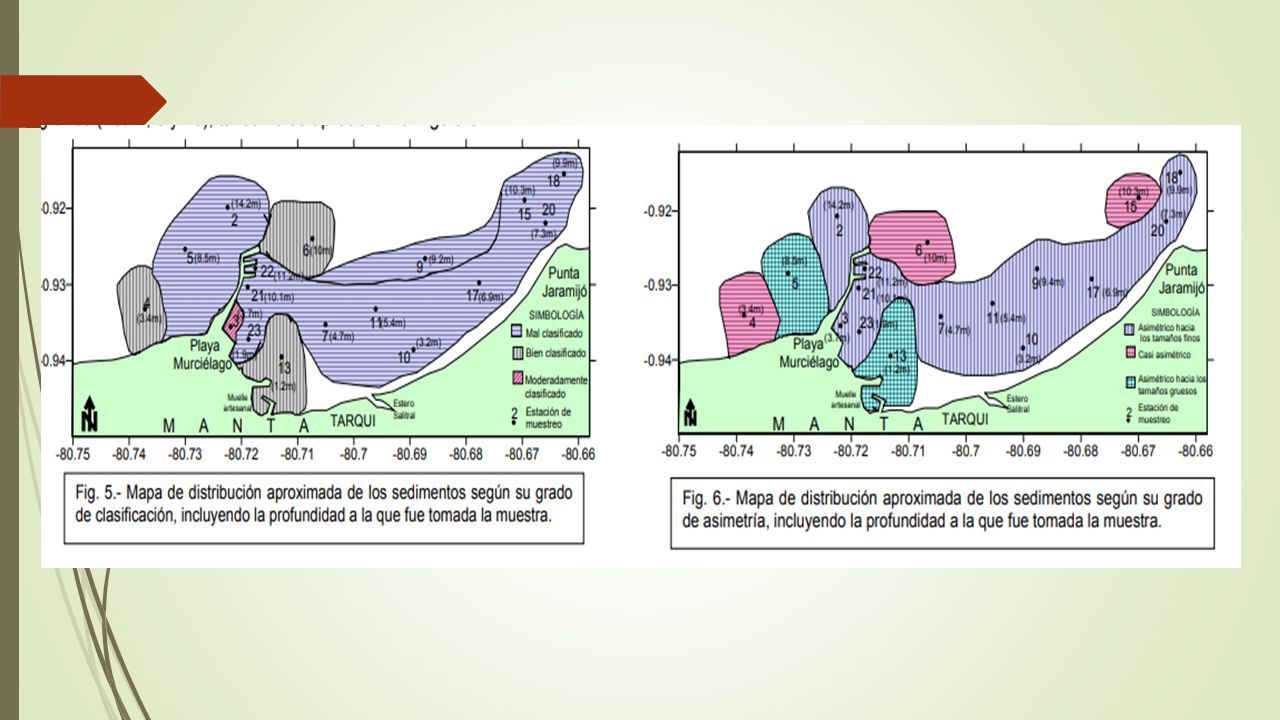

16

17
