INTRODUCCION El refinado del petróleo es un proceso complejo que se desarrolla en muchas etapas. En varias de esas etapas, como las de destilación atmosférica,

Presentación del tema: "INTRODUCCION El refinado del petróleo es un proceso complejo que se desarrolla en muchas etapas. En varias de esas etapas, como las de destilación atmosférica,"— Transcripción de la presentación:

1

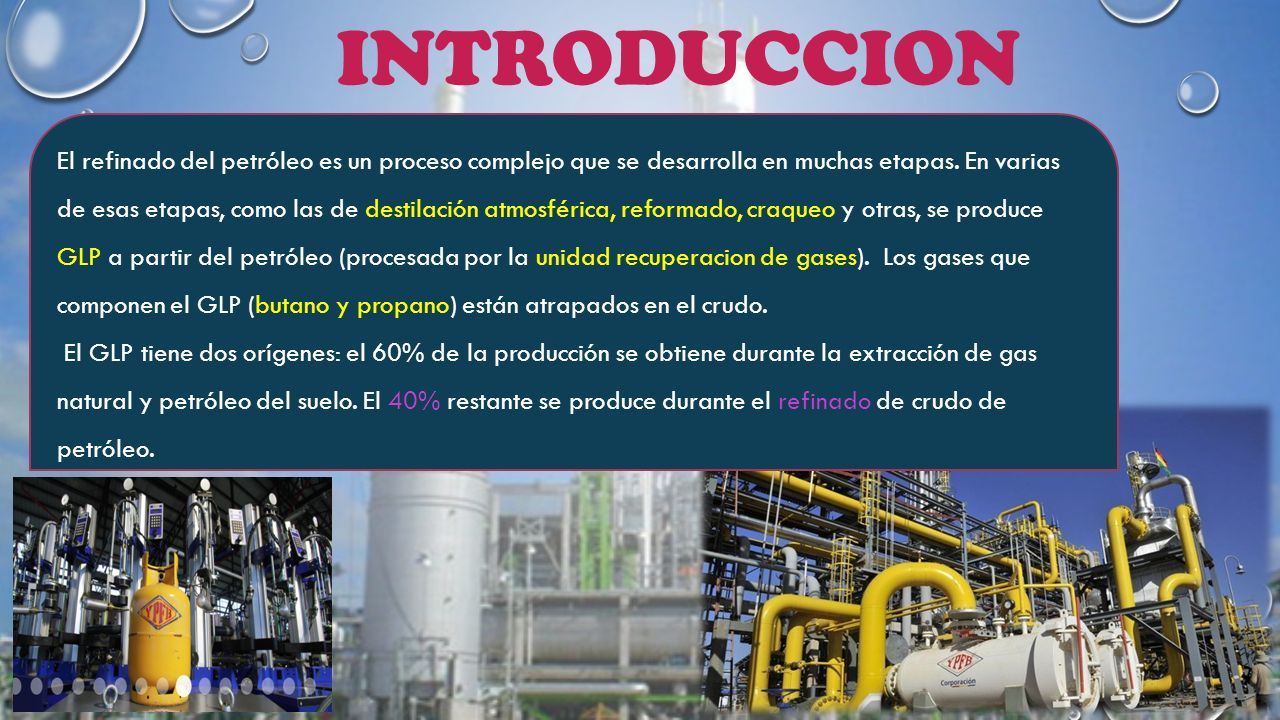

2 INTRODUCCION El refinado del petróleo es un proceso complejo que se desarrolla en muchas etapas. En varias de esas etapas, como las de destilación atmosférica, reformado, craqueo y otras, se produce GLP a partir del petróleo (procesada por la unidad recuperacion de gases). Los gases que componen el GLP (butano y propano) están atrapados en el crudo. El GLP tiene dos orígenes: el 60% de la producción se obtiene durante la extracción de gas natural y petróleo del suelo. El 40% restante se produce durante el refinado de crudo de petróleo.

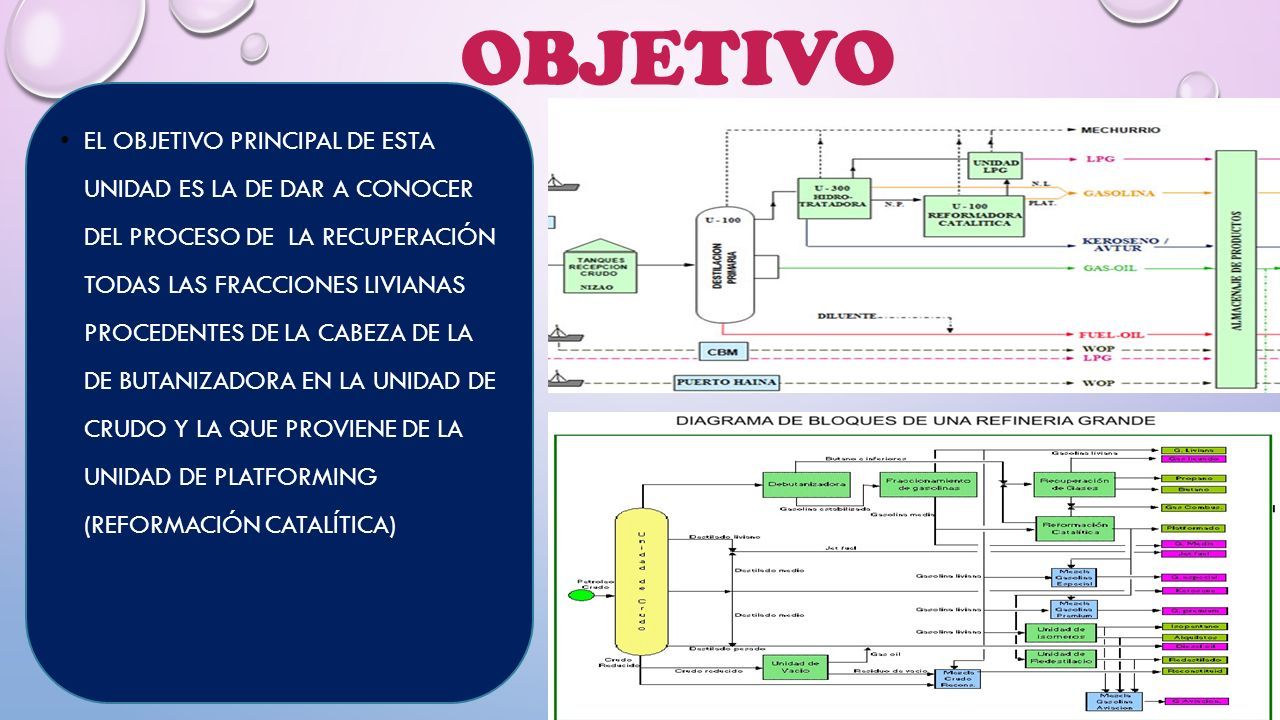

3 OBJETIVO EL OBJETIVO PRINCIPAL DE ESTA UNIDAD ES LA DE DAR A CONOCER DEL PROCESO DE LA RECUPERACIÓN TODAS LAS FRACCIONES LIVIANAS PROCEDENTES DE LA CABEZA DE LA DE BUTANIZADORA EN LA UNIDAD DE CRUDO Y LA QUE PROVIENE DE LA UNIDAD DE PLATFORMING (REFORMACIÓN CATALÍTICA)

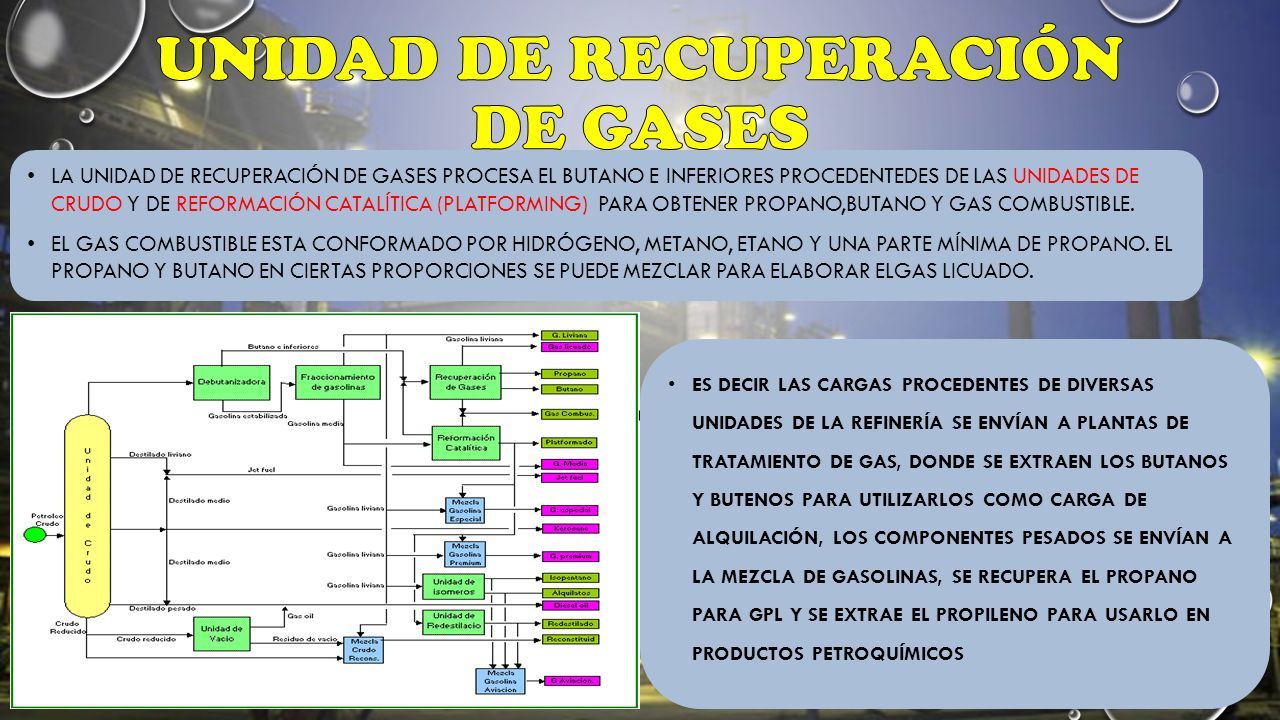

4 LA UNIDAD DE RECUPERACIÓN DE GASES PROCESA EL BUTANO E INFERIORES PROCEDENTEDES DE LAS UNIDADES DE CRUDO Y DE REFORMACIÓN CATALÍTICA (PLATFORMING) PARA OBTENER PROPANO,BUTANO Y GAS COMBUSTIBLE. EL GAS COMBUSTIBLE ESTA CONFORMADO POR HIDRÓGENO, METANO, ETANO Y UNA PARTE MÍNIMA DE PROPANO. EL PROPANO Y BUTANO EN CIERTAS PROPORCIONES SE PUEDE MEZCLAR PARA ELABORAR ELGAS LICUADO. ES DECIR LAS CARGAS PROCEDENTES DE DIVERSAS UNIDADES DE LA REFINERÍA SE ENVÍAN A PLANTAS DE TRATAMIENTO DE GAS, DONDE SE EXTRAEN LOS BUTANOS Y BUTENOS PARA UTILIZARLOS COMO CARGA DE ALQUILACIÓN, LOS COMPONENTES PESADOS SE ENVÍAN A LA MEZCLA DE GASOLINAS, SE RECUPERA EL PROPANO PARA GPL Y SE EXTRAE EL PROPILENO PARA USARLO EN PRODUCTOS PETROQUÍMICOS

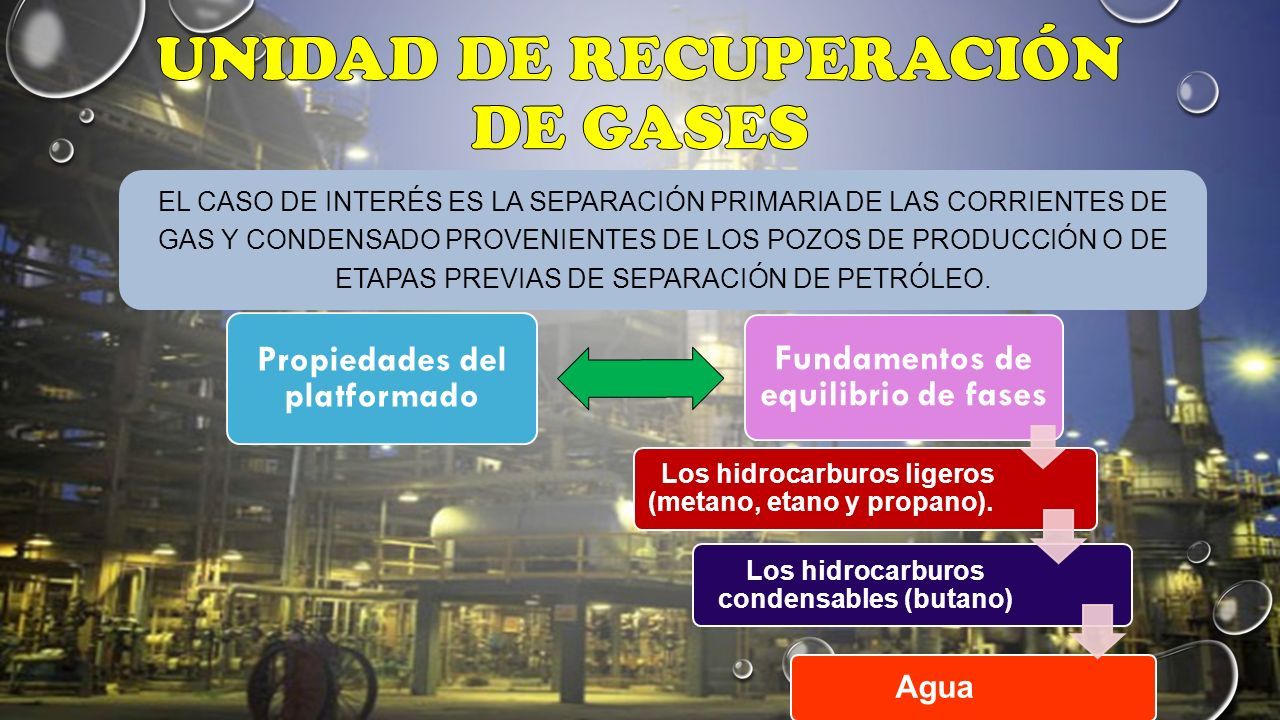

5 EL CASO DE INTERÉS ES LA SEPARACIÓN PRIMARIA DE LAS CORRIENTES DE GAS Y CONDENSADO PROVENIENTES DE LOS POZOS DE PRODUCCIÓN O DE ETAPAS PREVIAS DE SEPARACIÓN DE PETRÓLEO. Propiedades del platformado Fundamentos de equilibrio de fases Los hidrocarburos ligeros (metano, etano y propano). Los hidrocarburos condensables (butano) Agua

6

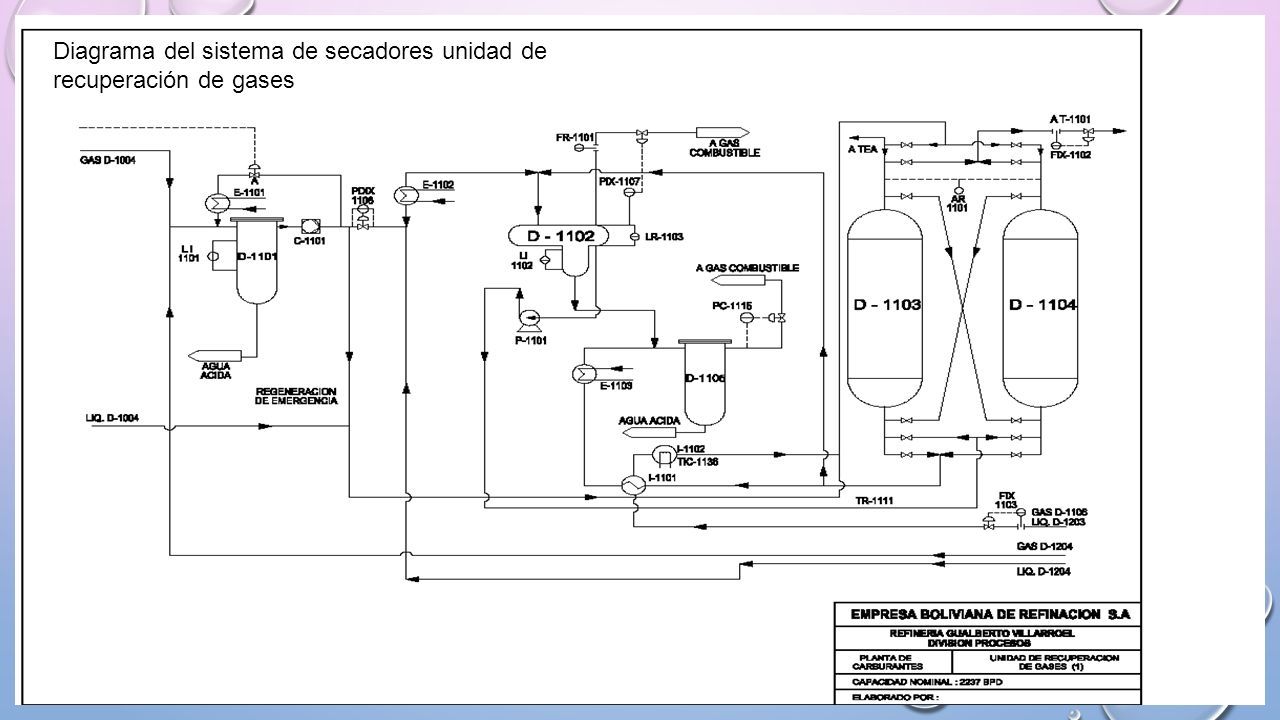

7 Diagrama del sistema de secadores unidad de recuperación de gases

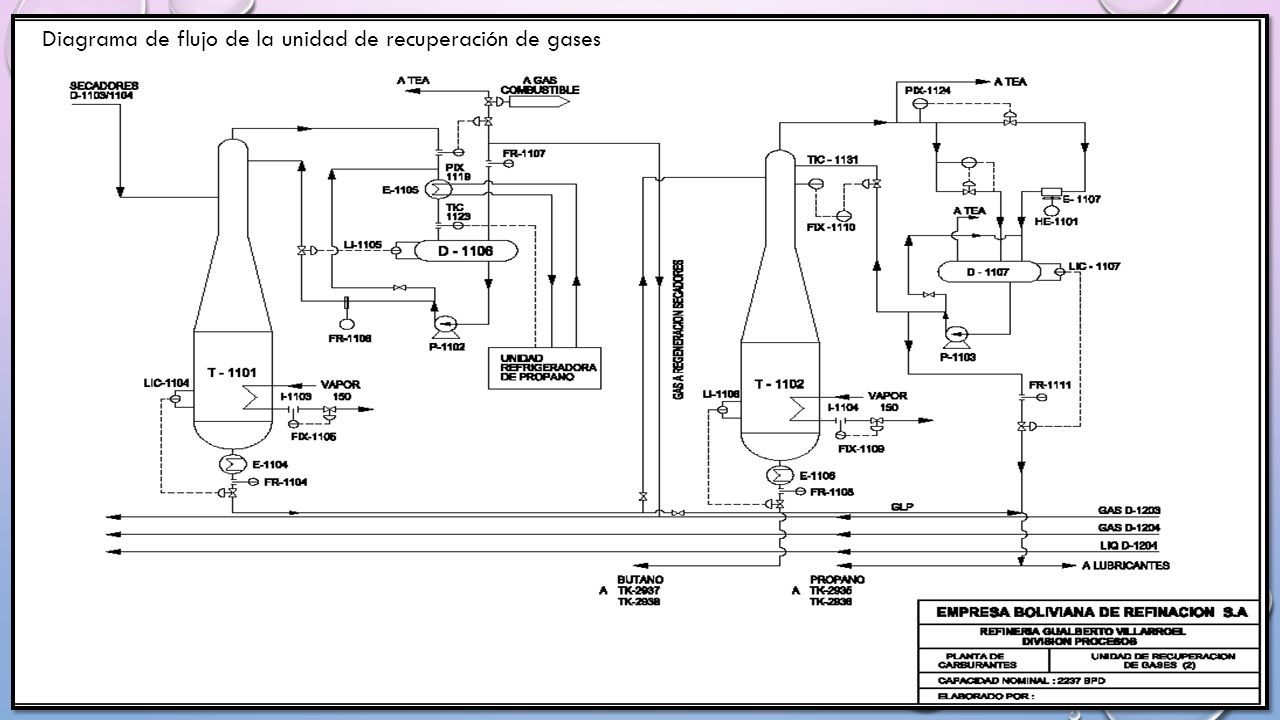

8 Diagrama de flujo de la unidad de recuperación de gases

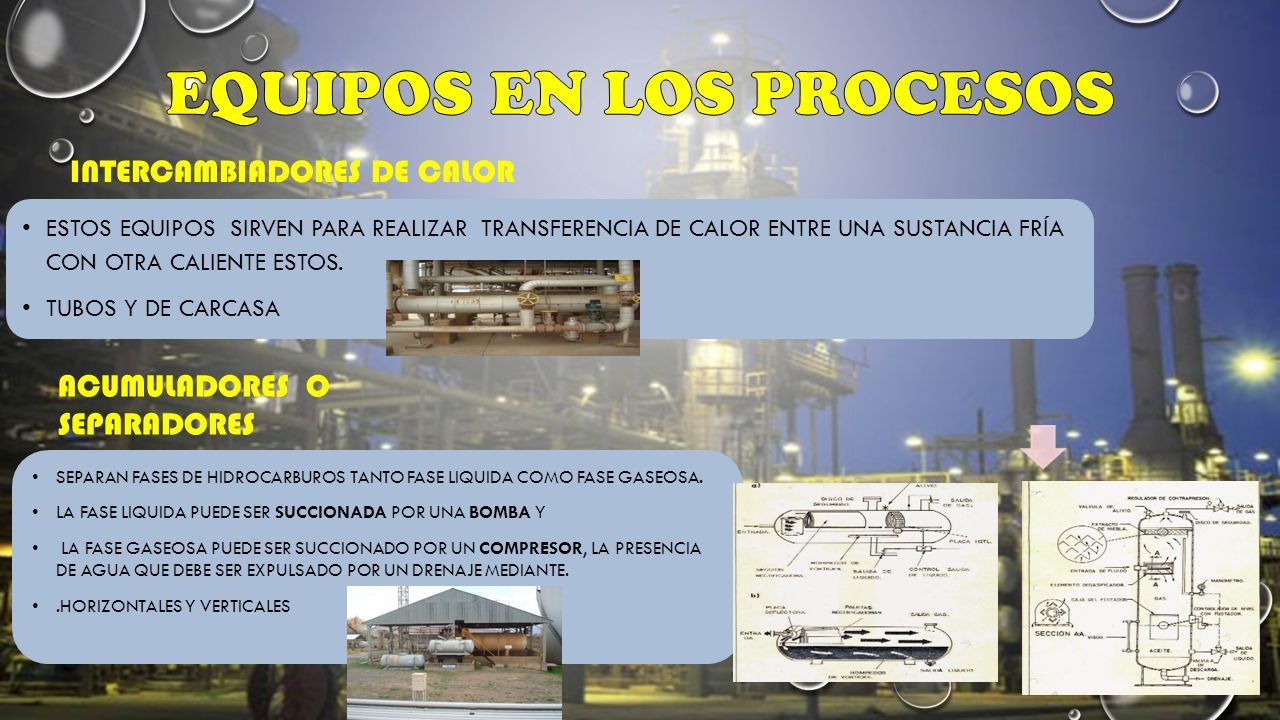

9 ESTOS EQUIPOS SIRVEN PARA REALIZAR TRANSFERENCIA DE CALOR ENTRE UNA SUSTANCIA FRÍA CON OTRA CALIENTE ESTOS. TUBOS Y DE CARCASA INTERCAMBIADORES DE CALOR ACUMULADORES O SEPARADORES SEPARAN FASES DE HIDROCARBUROS TANTO FASE LIQUIDA COMO FASE GASEOSA. LA FASE LIQUIDA PUEDE SER SUCCIONADA POR UNA BOMBA Y LA FASE GASEOSA PUEDE SER SUCCIONADO POR UN COMPRESOR, LA PRESENCIA DE AGUA QUE DEBE SER EXPULSADO POR UN DRENAJE MEDIANTE..HORIZONTALES Y VERTICALES

10 EN ESTA UNIDAD SE FRACCIONA EL PETRÓLEO CRUDO EN DIFERENTES CORTES EN BASE ALA DIFERENCIA DE LOS PUNTOS DE EBULLICIÓN Torre fraccionadora de petróleo o unidad de crudo TOPPING UNIDAD DE REFORMADO CATALITICO - PLATFORMING ES FUNDAMENTAL EN LA PRODUCCIÓN DE GASOLINA. SU OBJETIVO ES AUMENTAR EL NÚMERO DE OCTANO DE LA NAFTA PESADA OBTENIDA EN LA DESTILACIÓN ATMOSFÉRICA DEL CRUDO.GASOLINA ESTAS REACCIONES PRODUCEN TAMBIÉN HIDRÓGENO, UN SUBPRODUCTO (GLP)VALIOSO QUE SE APROVECHA EN OTROS PROCESOS DE REFINO.

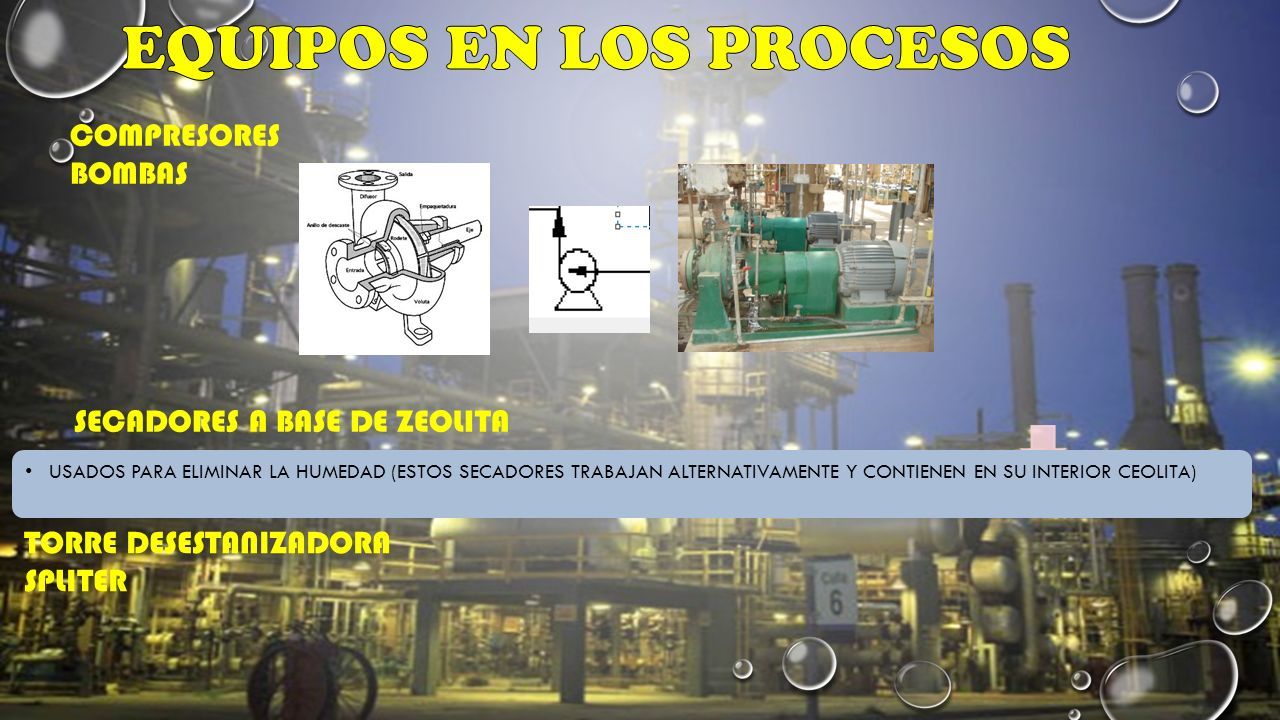

11 COMPRESORES BOMBAS TORRE DESESTANIZADORA SPLITER USADOS PARA ELIMINAR LA HUMEDAD (ESTOS SECADORES TRABAJAN ALTERNATIVAMENTE Y CONTIENEN EN SU INTERIOR CEOLITA) SECADORES A BASE DE ZEOLITA

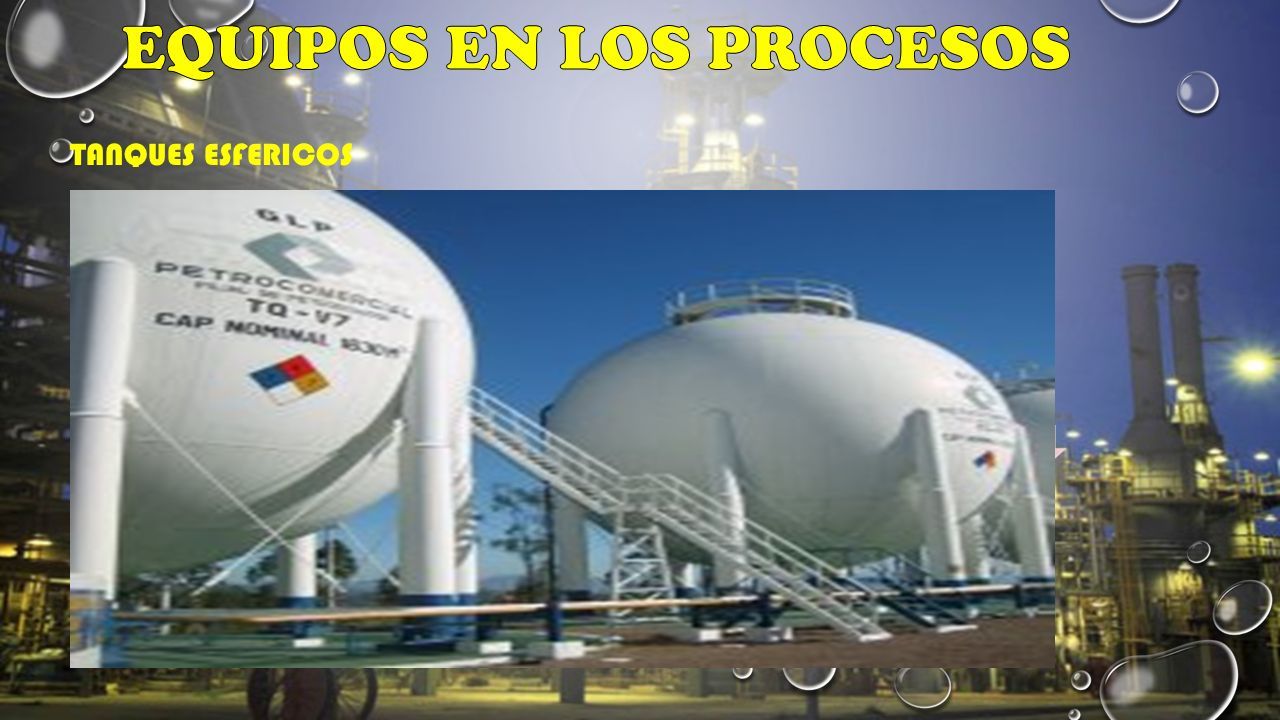

12 TANQUES ESFERICOS

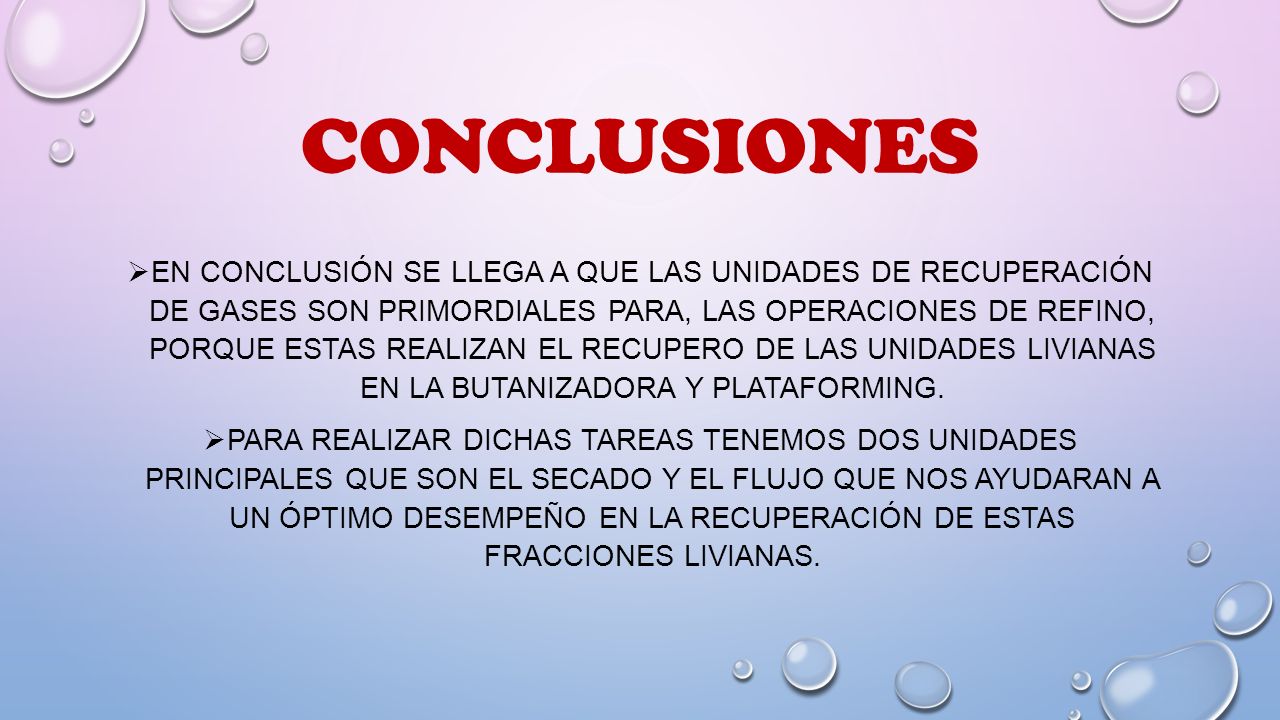

13 CONCLUSIONES  EN CONCLUSIÓN SE LLEGA A QUE LAS UNIDADES DE RECUPERACIÓN DE GASES SON PRIMORDIALES PARA, LAS OPERACIONES DE REFINO, PORQUE ESTAS REALIZAN EL RECUPERO DE LAS UNIDADES LIVIANAS EN LA BUTANIZADORA Y PLATAFORMING.  PARA REALIZAR DICHAS TAREAS TENEMOS DOS UNIDADES PRINCIPALES QUE SON EL SECADO Y EL FLUJO QUE NOS AYUDARAN A UN ÓPTIMO DESEMPEÑO EN LA RECUPERACIÓN DE ESTAS FRACCIONES LIVIANAS.

14
