1 ING. PERCY DUEÑAS GUTIERREZ

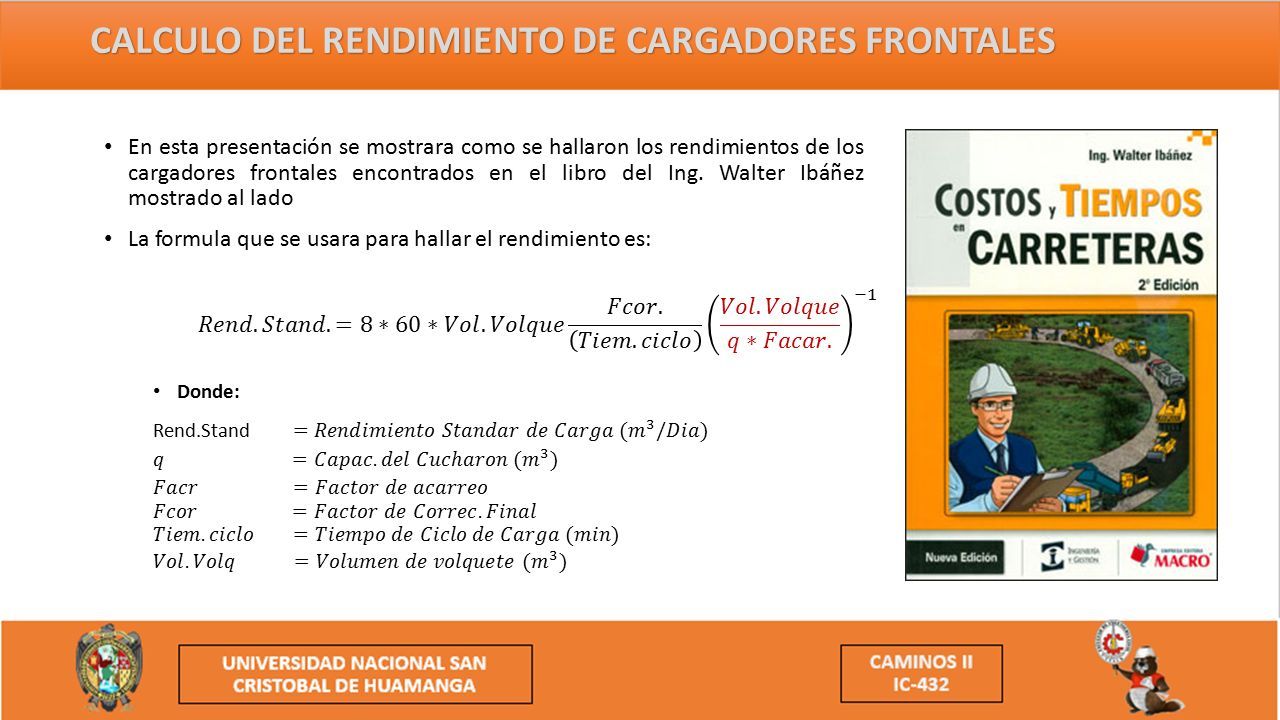

2 En esta presentación se mostrara como se hallaron los rendimientos de los cargadores frontales encontrados en el libro del Ing. Walter Ibáñez mostrado al lado CALCULO DEL RENDIMIENTO DE CARGADORES FRONTALES

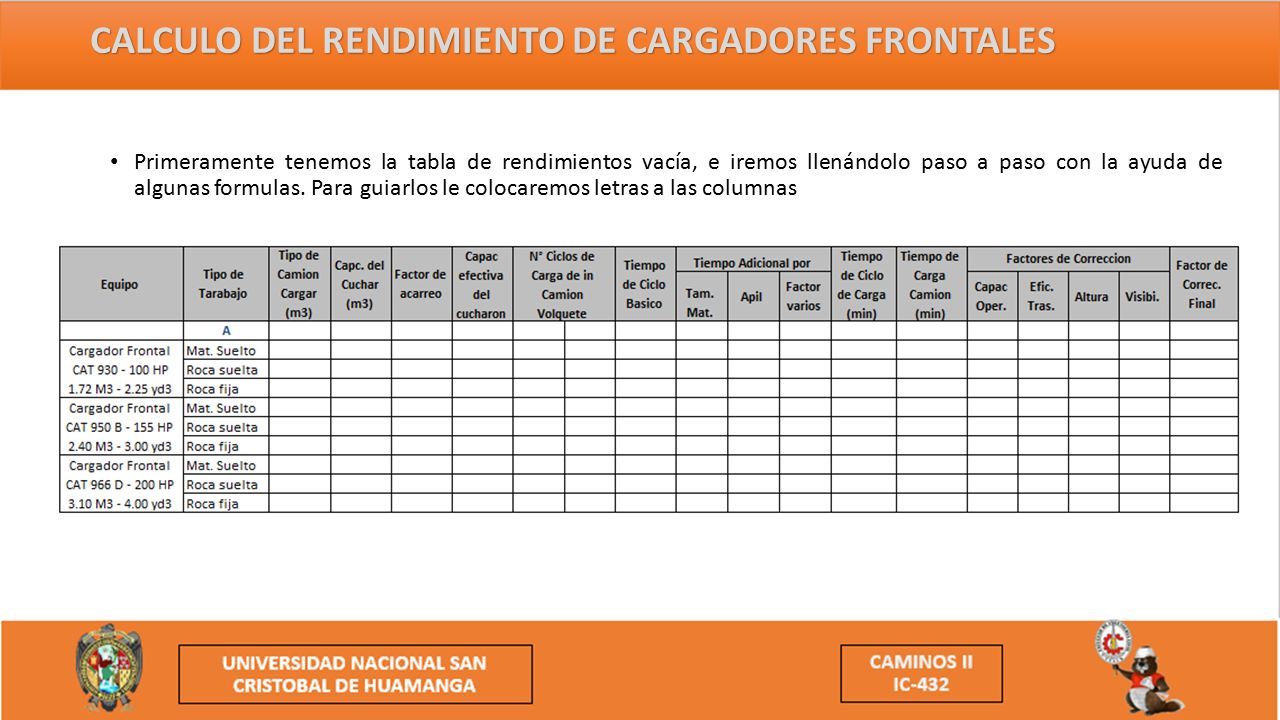

3 Primeramente tenemos la tabla de rendimientos vacía, e iremos llenándolo paso a paso con la ayuda de algunas formulas. Para guiarlos le colocaremos letras a las columnas

4 CALCULO DEL RENDIMIENTO DE CARGADORES FRONTALES

5

6

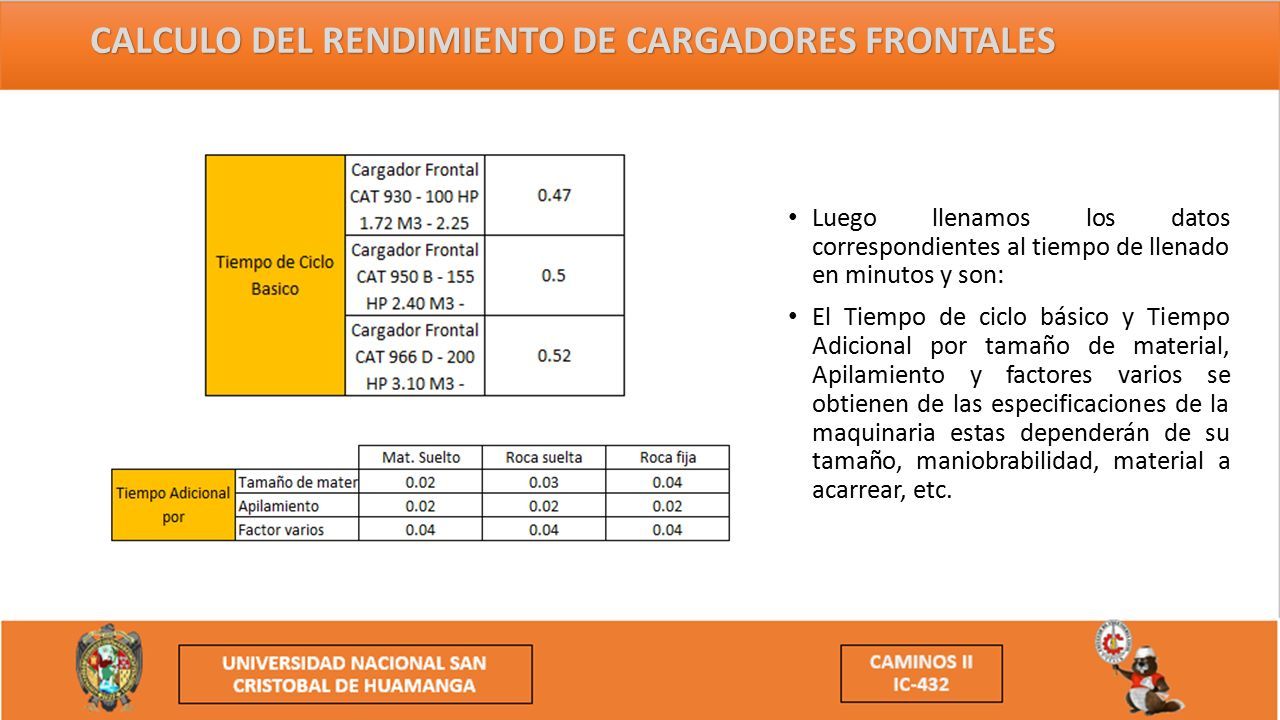

7 Luego llenamos los datos correspondientes al tiempo de llenado en minutos y son: El Tiempo de ciclo básico y Tiempo Adicional por tamaño de material, Apilamiento y factores varios se obtienen de las especificaciones de la maquinaria estas dependerán de su tamaño, maniobrabilidad, material a acarrear, etc. CALCULO DEL RENDIMIENTO DE CARGADORES FRONTALES

8

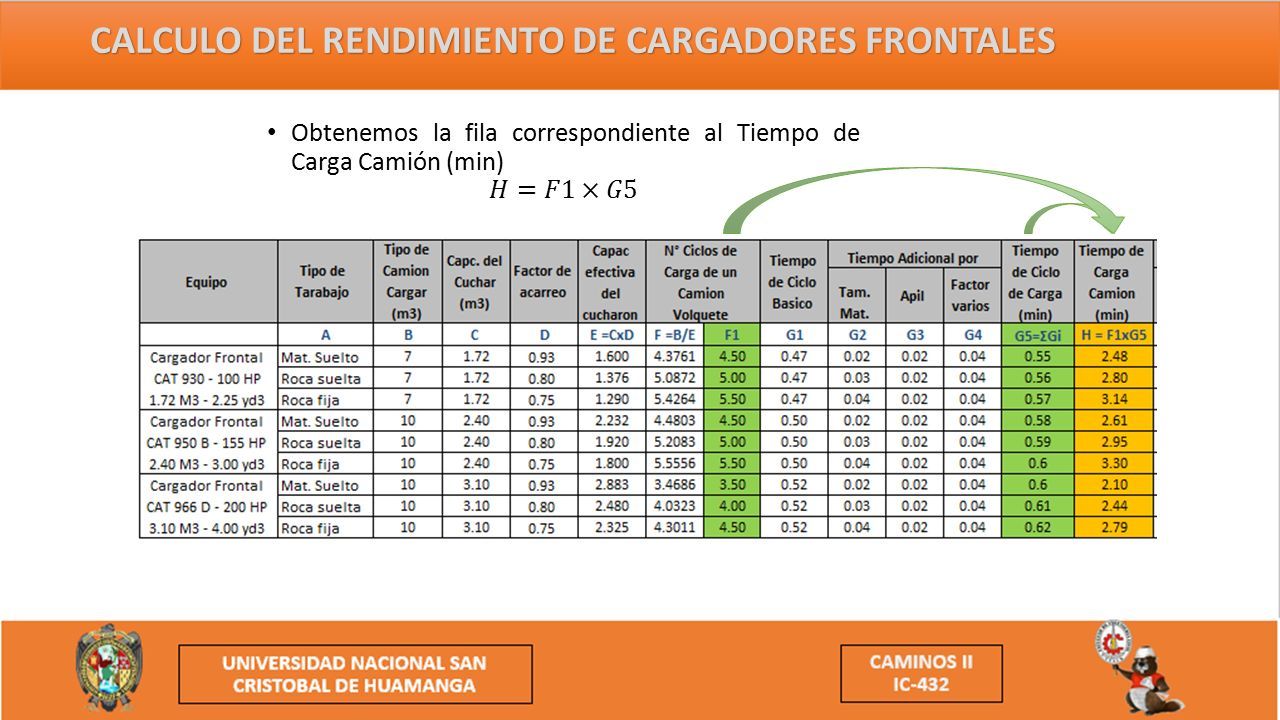

9

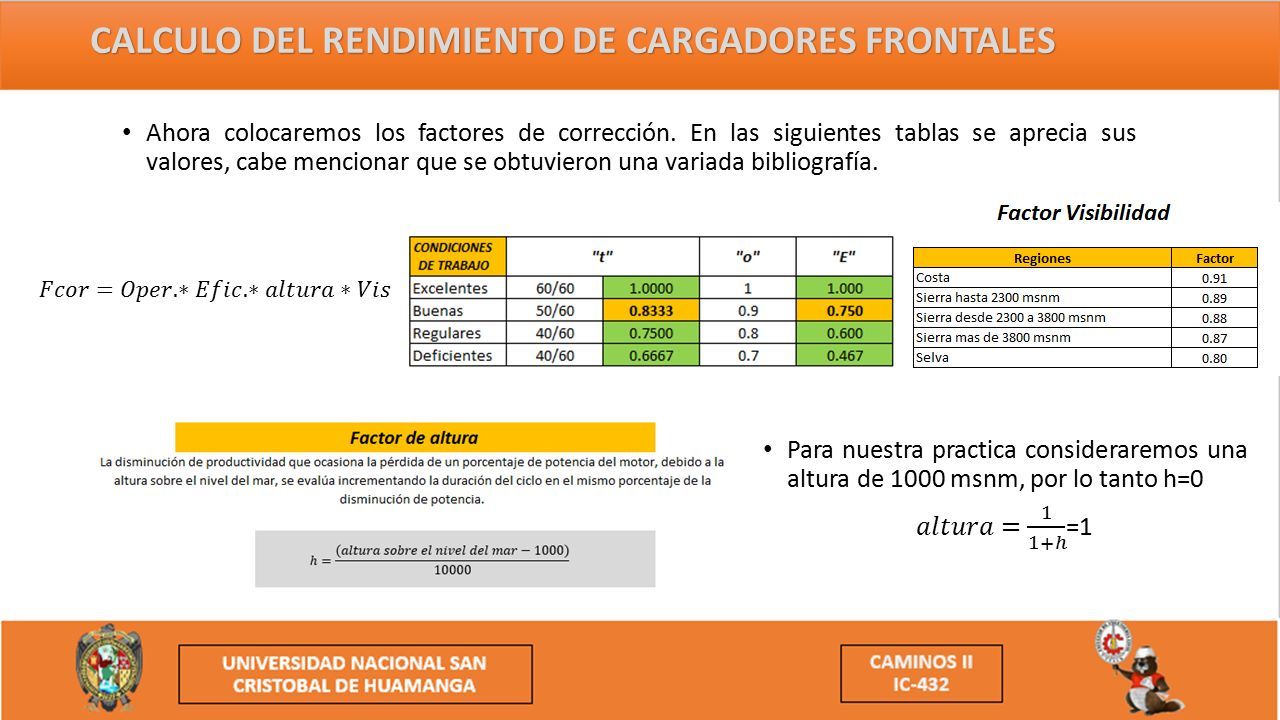

10 Ahora colocaremos los factores de corrección. En las siguientes tablas se aprecia sus valores, cabe mencionar que se obtuvieron una variada bibliografía. CALCULO DEL RENDIMIENTO DE CARGADORES FRONTALES

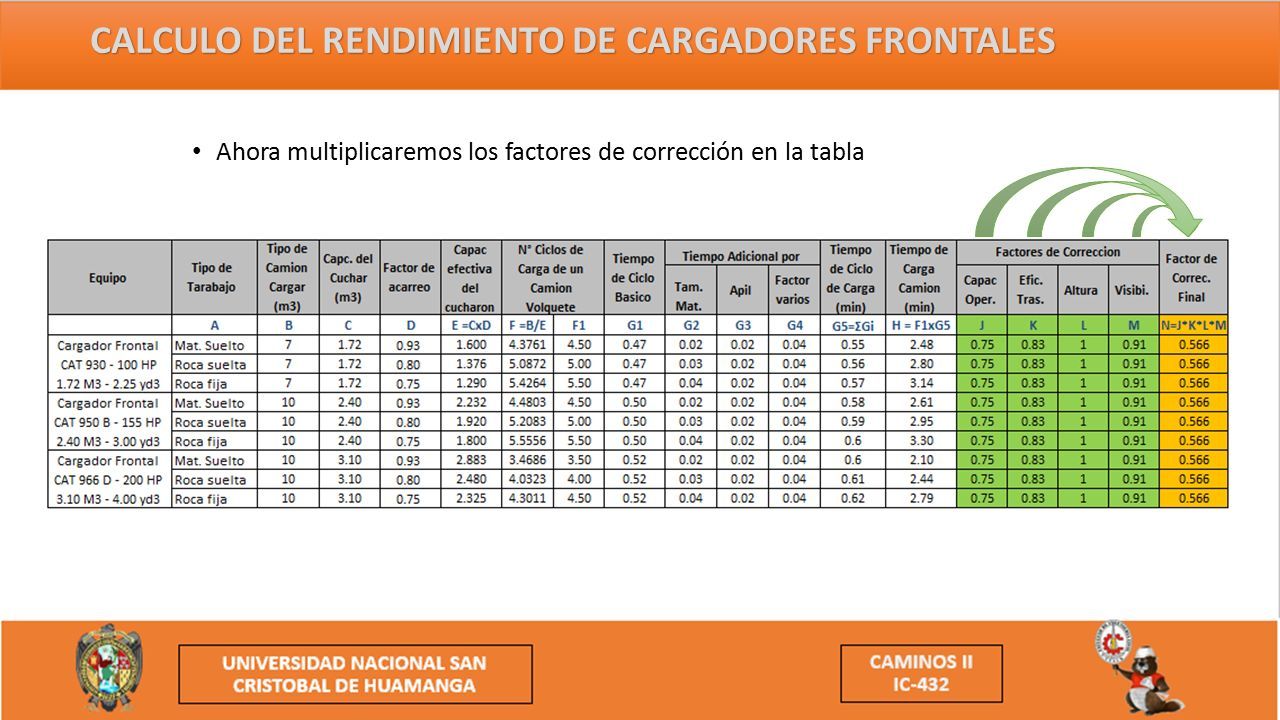

11 Ahora multiplicaremos los factores de corrección en la tabla CALCULO DEL RENDIMIENTO DE CARGADORES FRONTALES

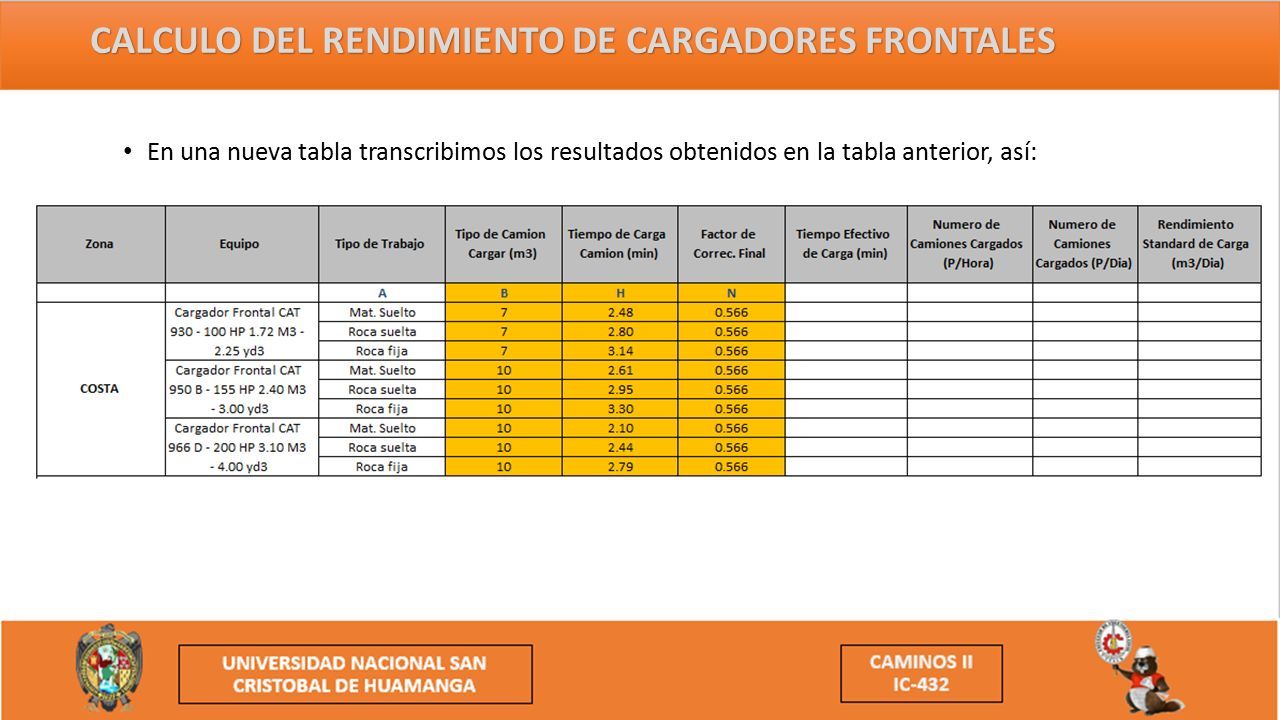

12 En una nueva tabla transcribimos los resultados obtenidos en la tabla anterior, así: CALCULO DEL RENDIMIENTO DE CARGADORES FRONTALES

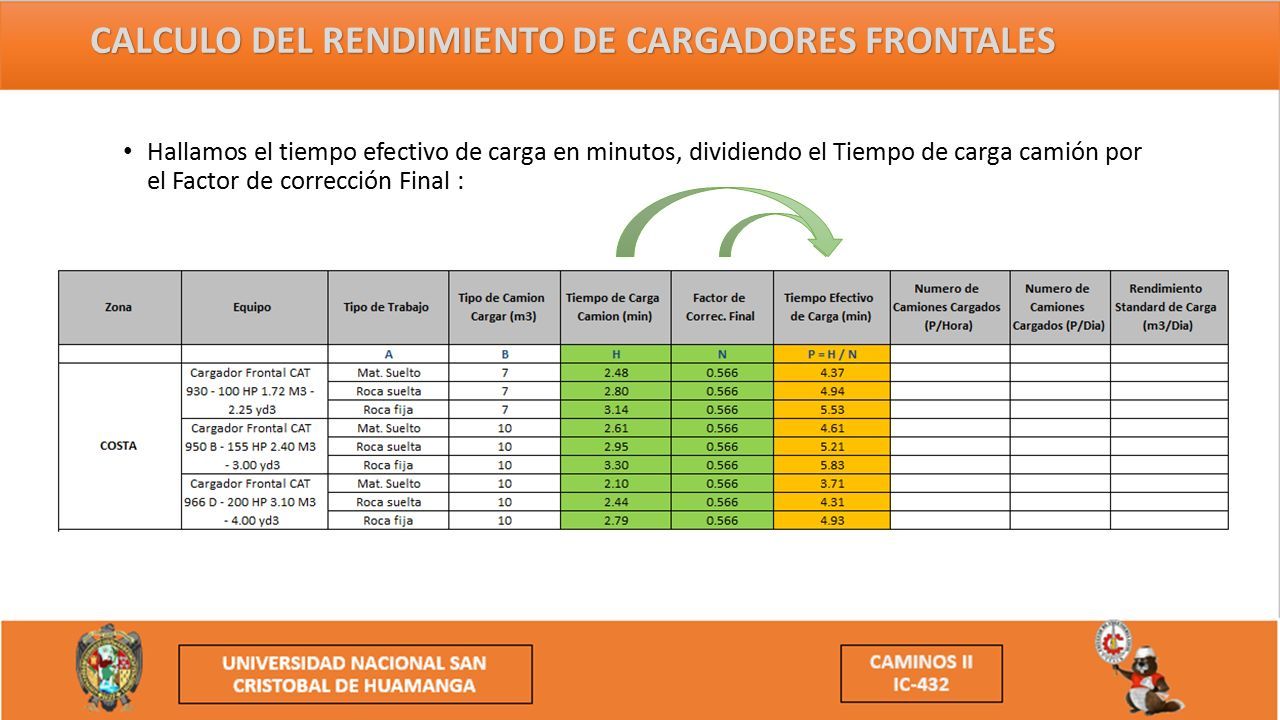

13 Hallamos el tiempo efectivo de carga en minutos, dividiendo el Tiempo de carga camión por el Factor de corrección Final : CALCULO DEL RENDIMIENTO DE CARGADORES FRONTALES

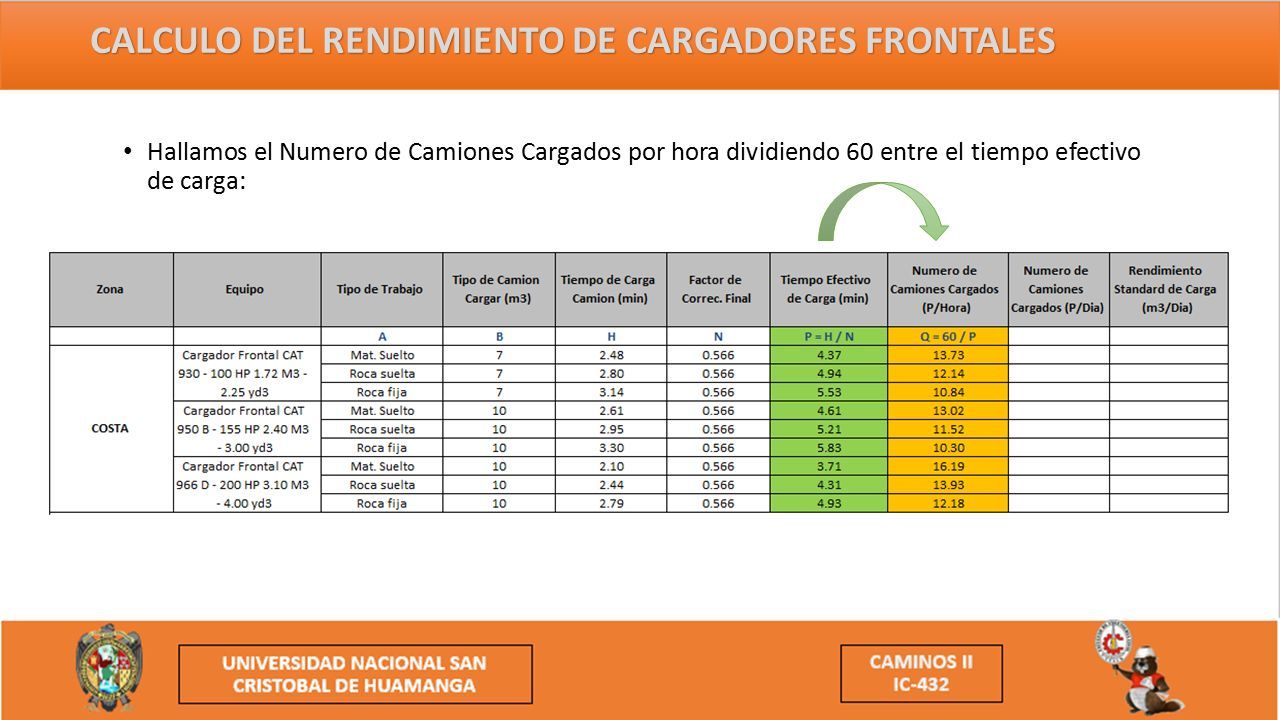

14 Hallamos el Numero de Camiones Cargados por hora dividiendo 60 entre el tiempo efectivo de carga: CALCULO DEL RENDIMIENTO DE CARGADORES FRONTALES

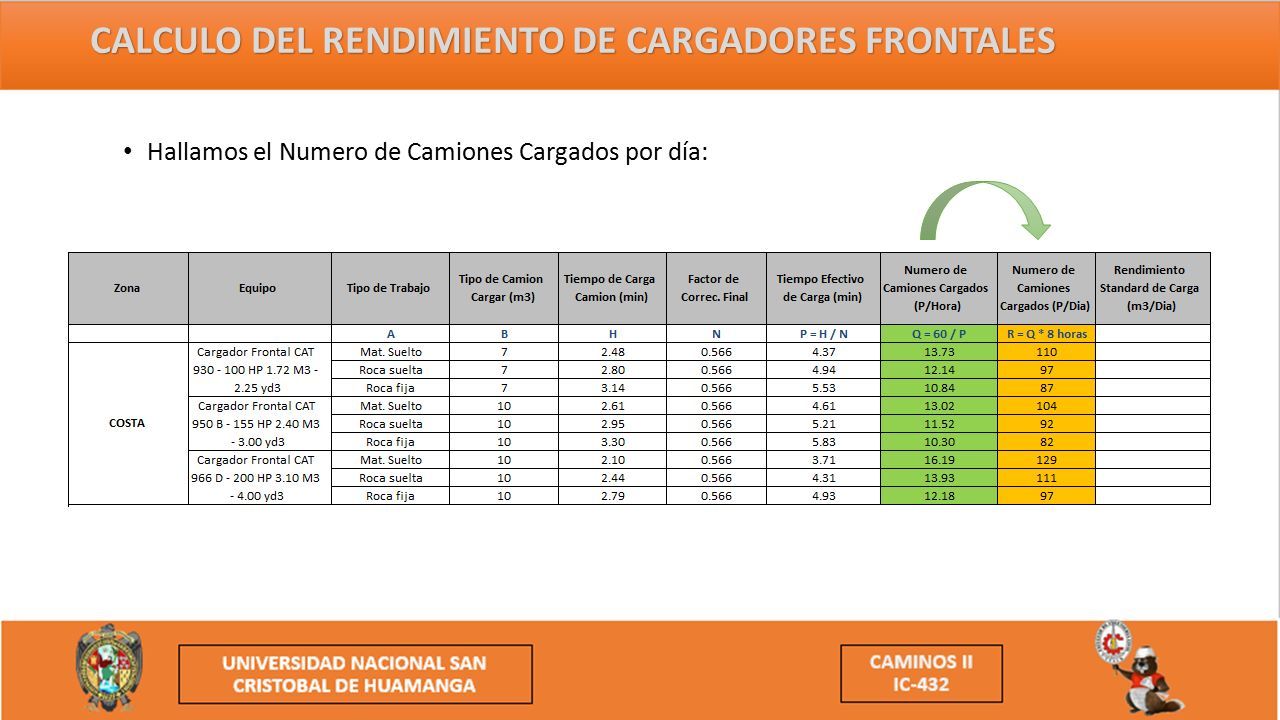

15 Hallamos el Numero de Camiones Cargados por día: CALCULO DEL RENDIMIENTO DE CARGADORES FRONTALES

16

17 Comparamos estos resultados con lo obtenido con el libro del Ing. Walter Ibáñez y vemos que no se obtuvieron los mismos valores, debido a que se acomodaron los valores finales, pero la diferencia es mínima. CALCULO DEL RENDIMIENTO DE CARGADORES FRONTALES

18

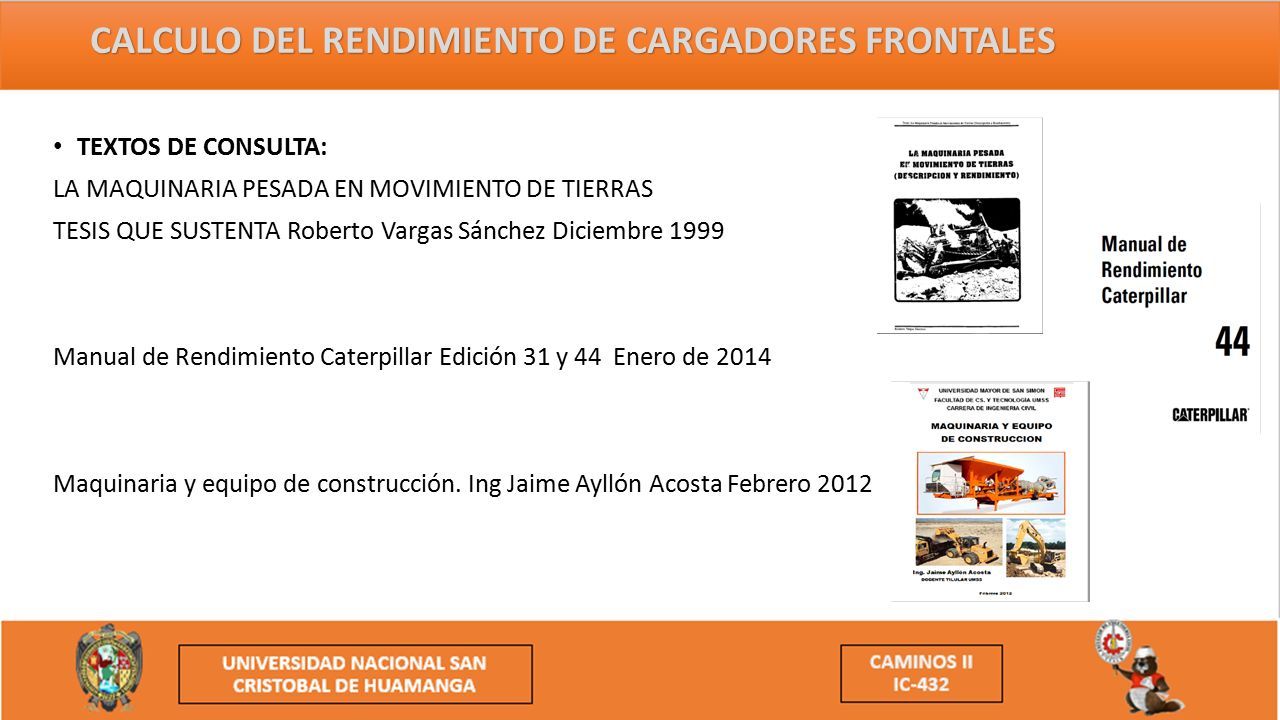

19 TEXTOS DE CONSULTA: LA MAQUINARIA PESADA EN MOVIMIENTO DE TIERRAS TESIS QUE SUSTENTA Roberto Vargas Sánchez Diciembre 1999 Manual de Rendimiento Caterpillar Edición 31 y 44 Enero de 2014 Maquinaria y equipo de construcción. Ing Jaime Ayllón Acosta Febrero 2012

20 CALCULO DEL RENDIMIENTO DE CARGADORES FRONTALES GRACIAS
