1 SEGURIDAD EN MANEJO DE ESCALERAS Y ANDAMIOS INTEGRANTES:DOCENTE: RAFAEL GUERRERO MEOÑO ARAUJO CASIANO CESAR CARRERA: EDIFICACIONES PRIETO ASICLO JOELCICLO: VI-A RODRIGUEZ JIMENEZ MANUEL MEREGILDO LEON LORENA

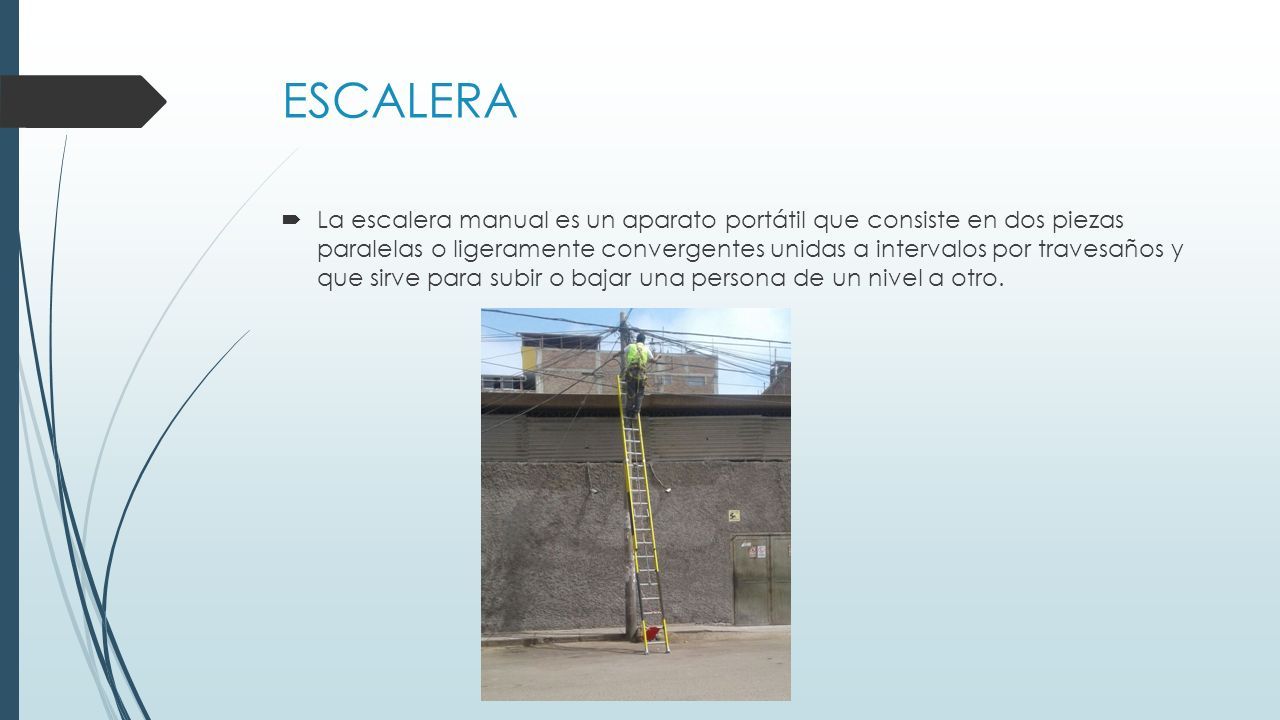

2 ESCALERA  La escalera manual es un aparato portátil que consiste en dos piezas paralelas o ligeramente convergentes unidas a intervalos por travesaños y que sirve para subir o bajar una persona de un nivel a otro.

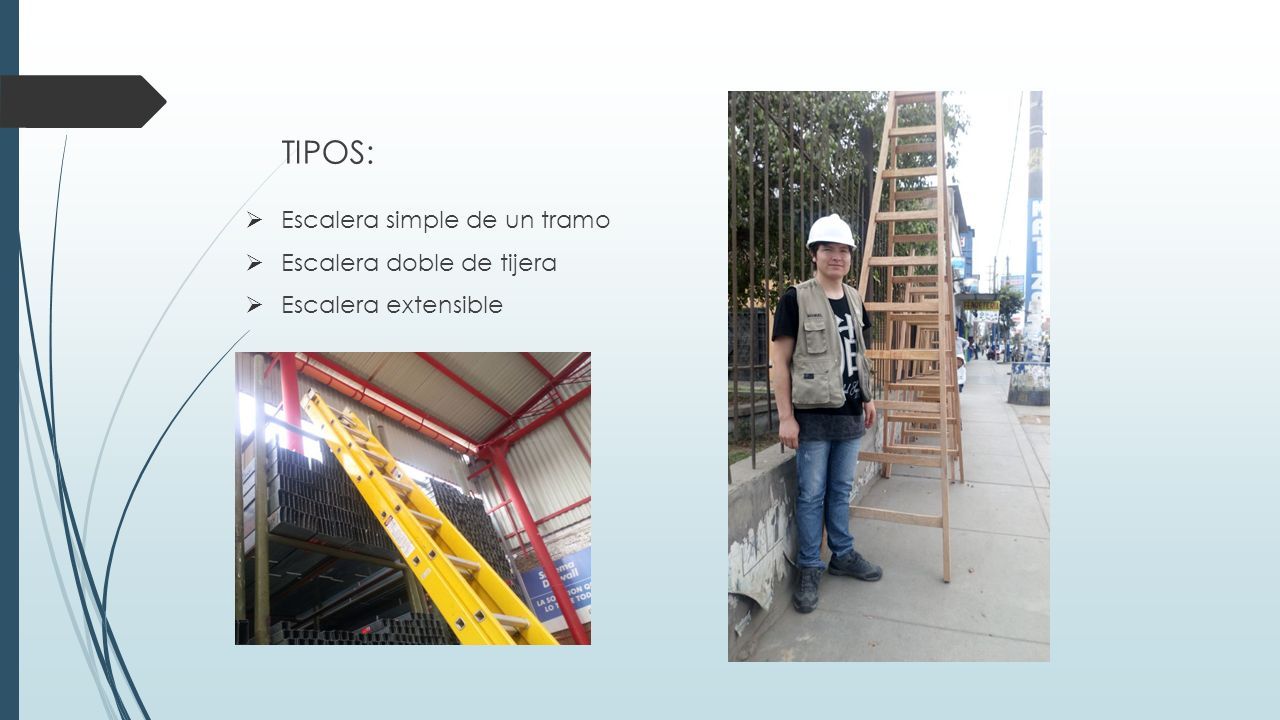

3 TIPOS:  Escalera simple de un tramo  Escalera doble de tijera  Escalera extensible

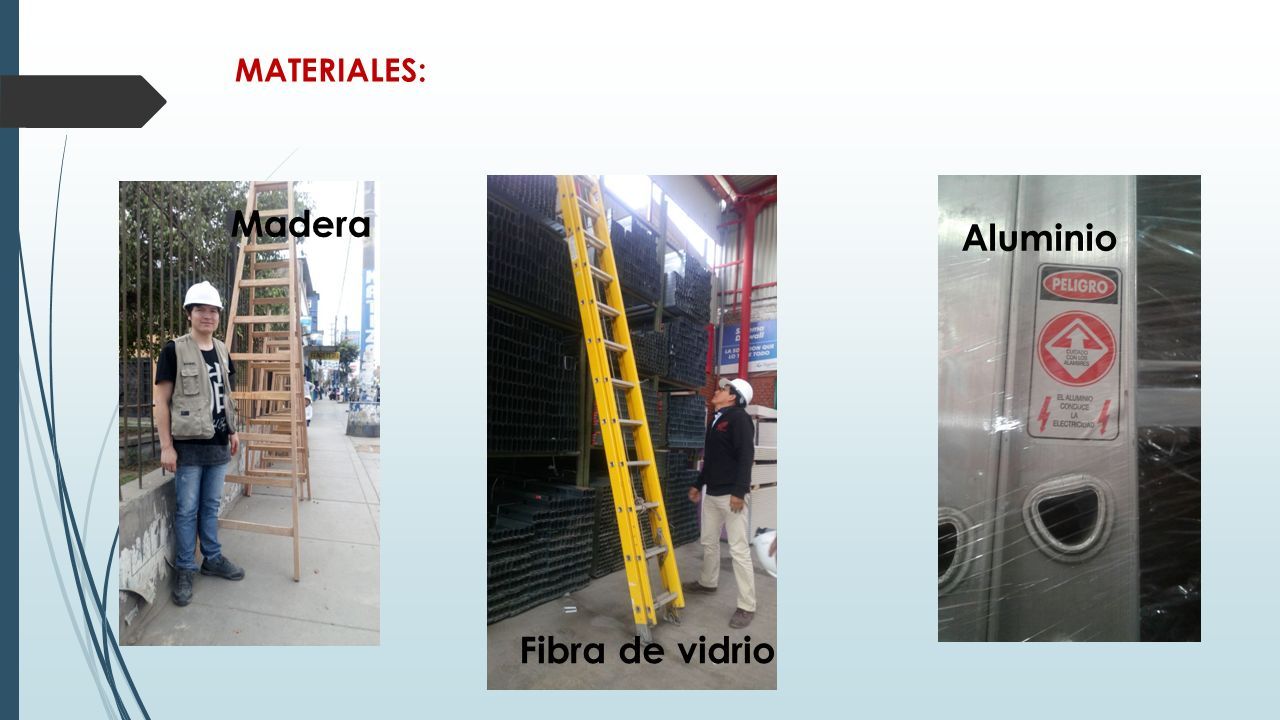

4 MATERIALES: Madera Aluminio Fibra de vidrio

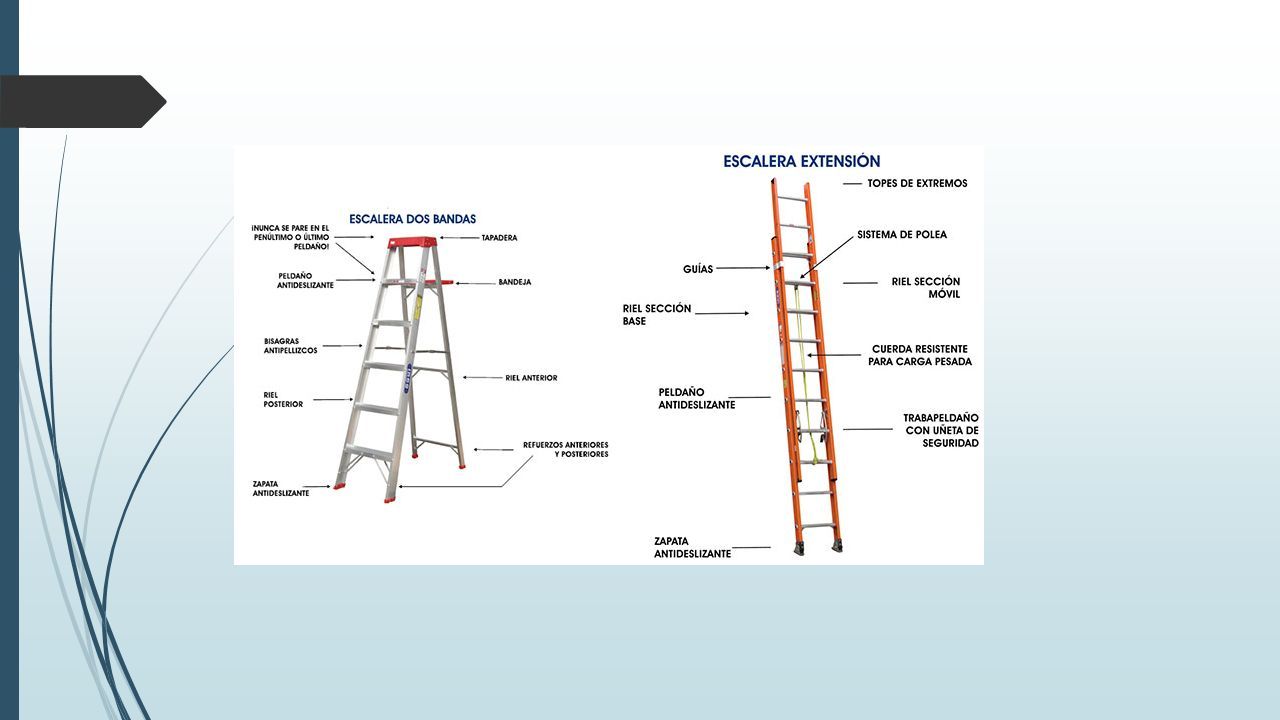

5

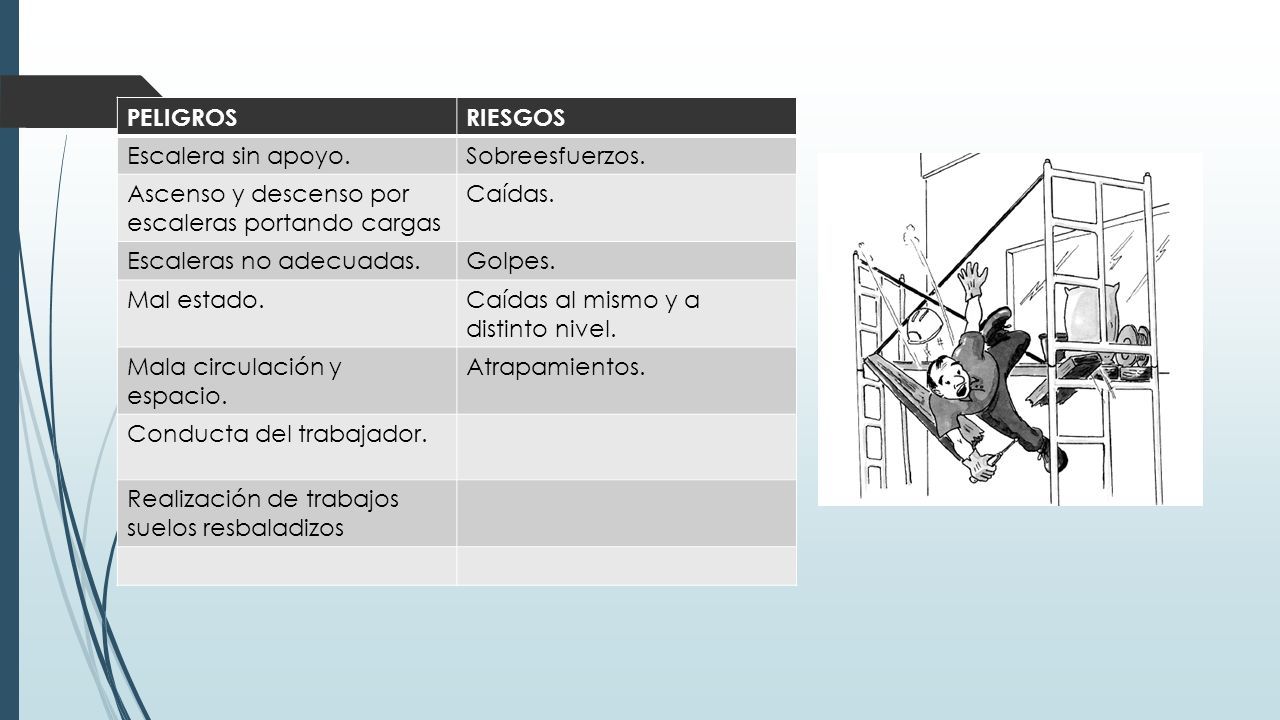

6 PELIGROSRIESGOS Escalera sin apoyo.Sobreesfuerzos. Ascenso y descenso por escaleras portando cargas Caídas. Escaleras no adecuadas.Golpes. Mal estado.Caídas al mismo y a distinto nivel. Mala circulación y espacio. Atrapamientos. Conducta del trabajador. Realización de trabajos suelos resbaladizos

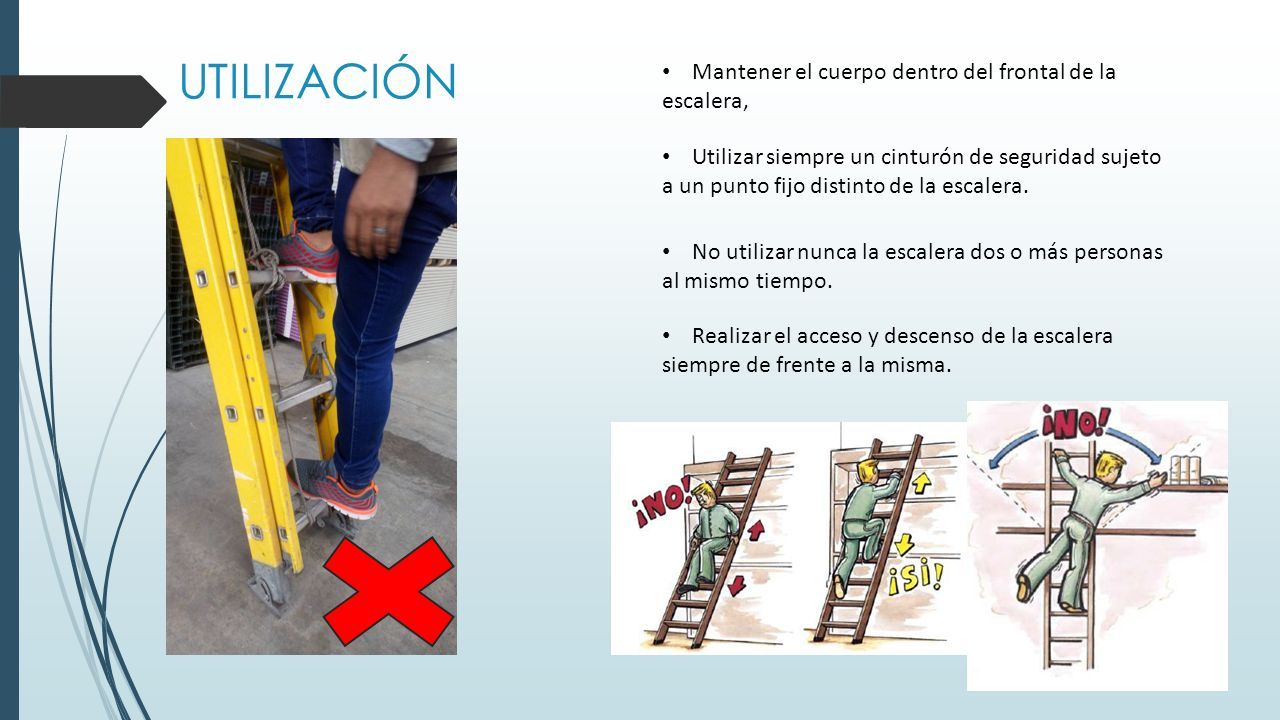

7 UTILIZACIÓN Utilizar siempre un cinturón de seguridad sujeto a un punto fijo distinto de la escalera. No utilizar nunca la escalera dos o más personas al mismo tiempo. Realizar el acceso y descenso de la escalera siempre de frente a la misma. Mantener el cuerpo dentro del frontal de la escalera,

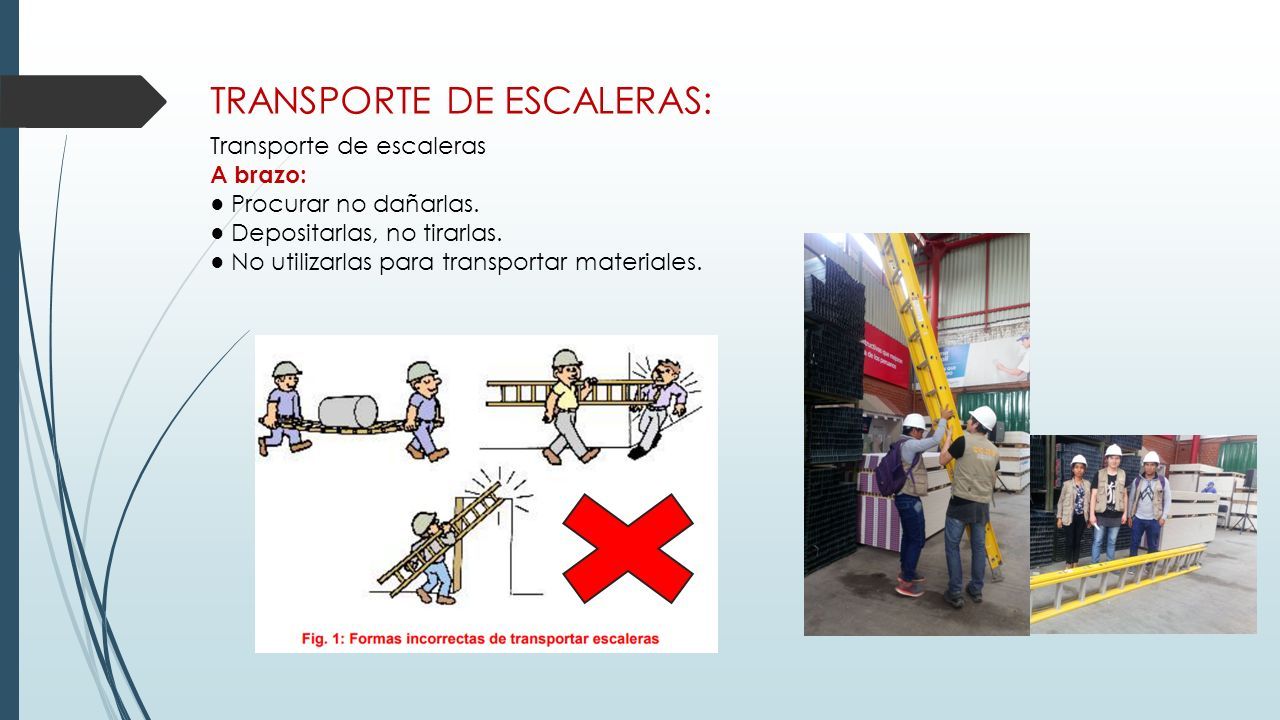

8 TRANSPORTE DE ESCALERAS: Transporte de escaleras A brazo: ● Procurar no dañarlas. ● Depositarlas, no tirarlas. ● No utilizarlas para transportar materiales.

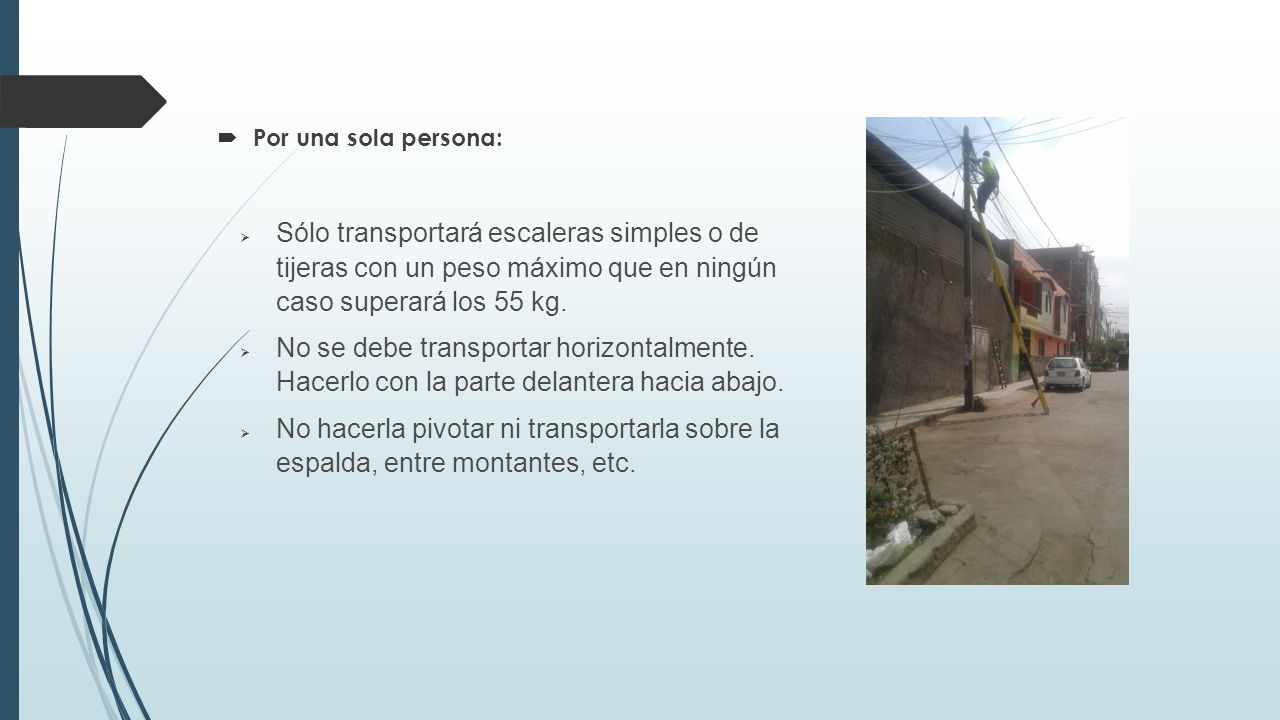

9  Por una sola persona:  Sólo transportará escaleras simples o de tijeras con un peso máximo que en ningún caso superará los 55 kg.  No se debe transportar horizontalmente. Hacerlo con la parte delantera hacia abajo.  No hacerla pivotar ni transportarla sobre la espalda, entre montantes, etc.

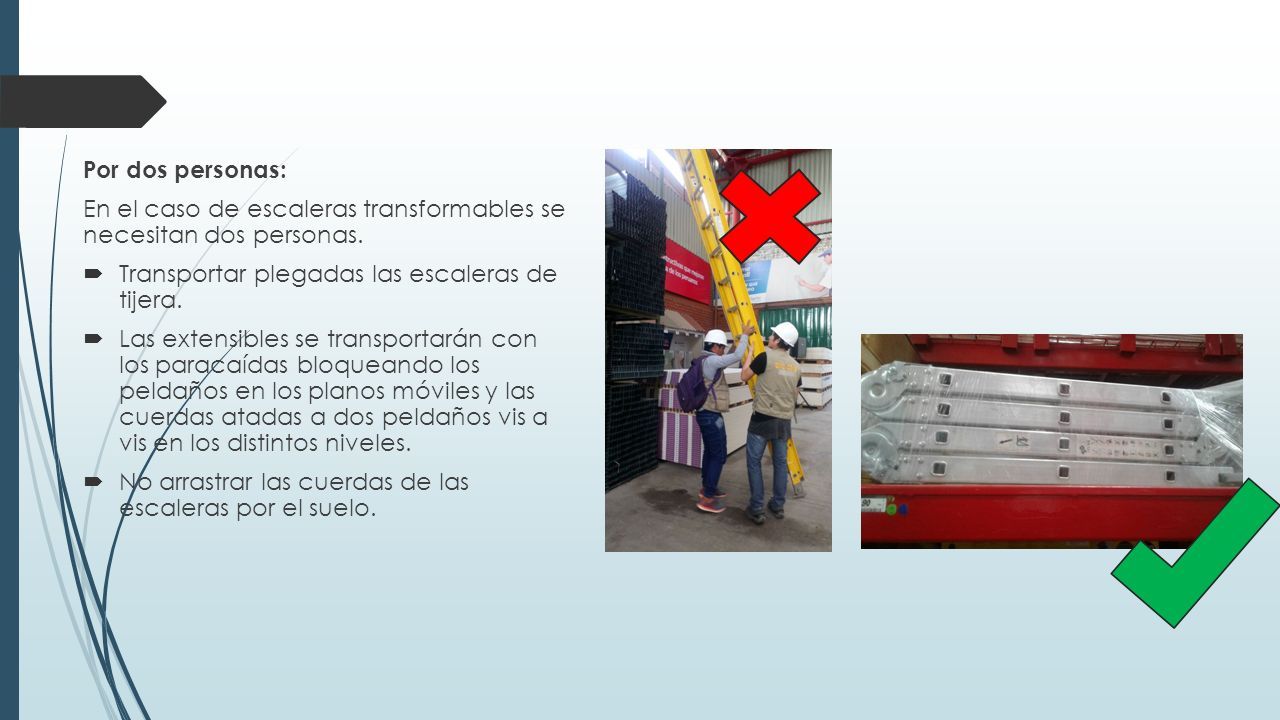

10 Por dos personas: En el caso de escaleras transformables se necesitan dos personas.  Transportar plegadas las escaleras de tijera.  Las extensibles se transportarán con los paracaídas bloqueando los peldaños en los planos móviles y las cuerdas atadas a dos peldaños vis a vis en los distintos niveles.  No arrastrar las cuerdas de las escaleras por el suelo.

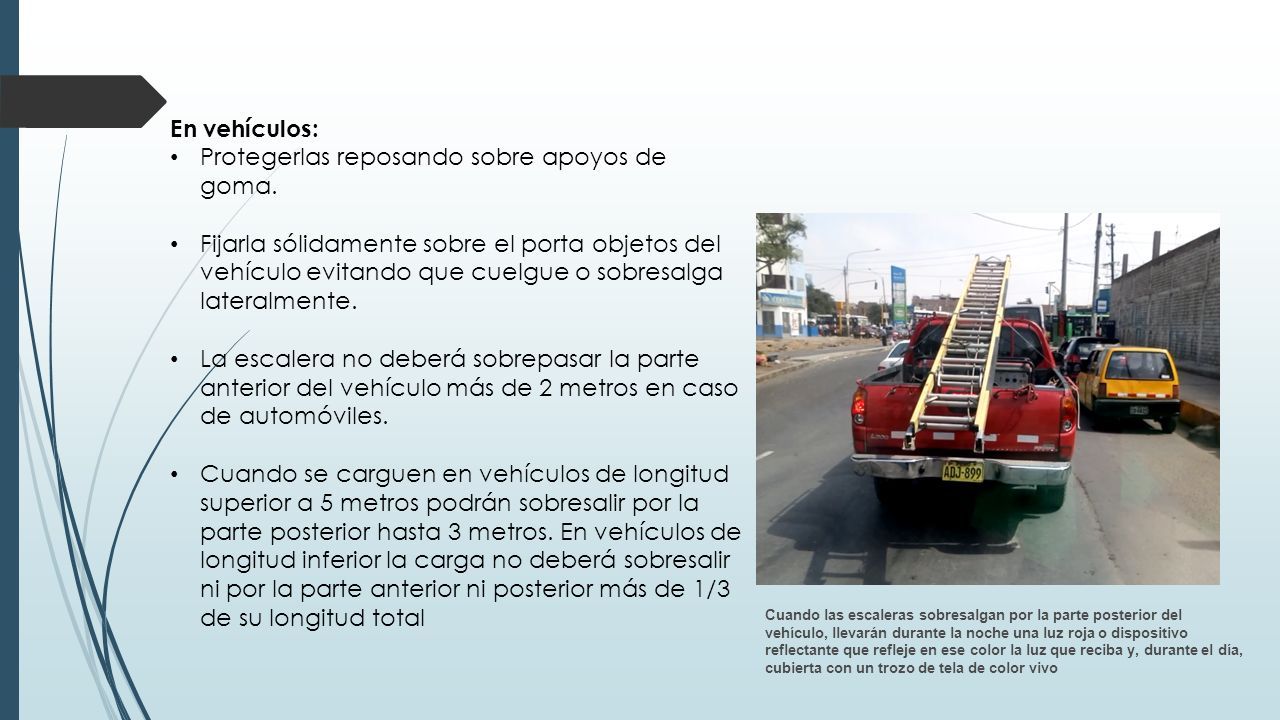

11 En vehículos: Protegerlas reposando sobre apoyos de goma. Fijarla sólidamente sobre el porta objetos del vehículo evitando que cuelgue o sobresalga lateralmente. La escalera no deberá sobrepasar la parte anterior del vehículo más de 2 metros en caso de automóviles. Cuando se carguen en vehículos de longitud superior a 5 metros podrán sobresalir por la parte posterior hasta 3 metros. En vehículos de longitud inferior la carga no deberá sobresalir ni por la parte anterior ni posterior más de 1/3 de su longitud total Cuando las escaleras sobresalgan por la parte posterior del vehículo, llevarán durante la noche una luz roja o dispositivo reflectante que refleje en ese color la luz que reciba y, durante el día, cubierta con un trozo de tela de color vivo

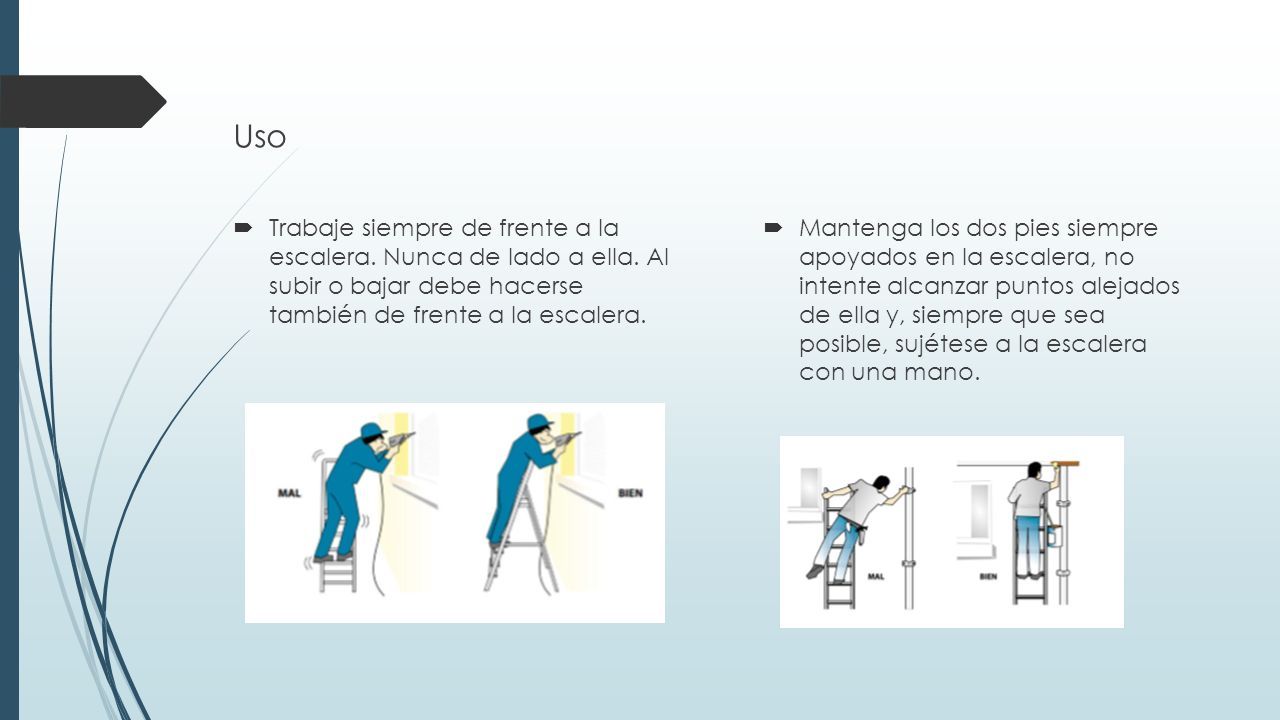

12 Uso  Trabaje siempre de frente a la escalera. Nunca de lado a ella. Al subir o bajar debe hacerse también de frente a la escalera.  Mantenga los dos pies siempre apoyados en la escalera, no intente alcanzar puntos alejados de ella y, siempre que sea posible, sujétese a la escalera con una mano.

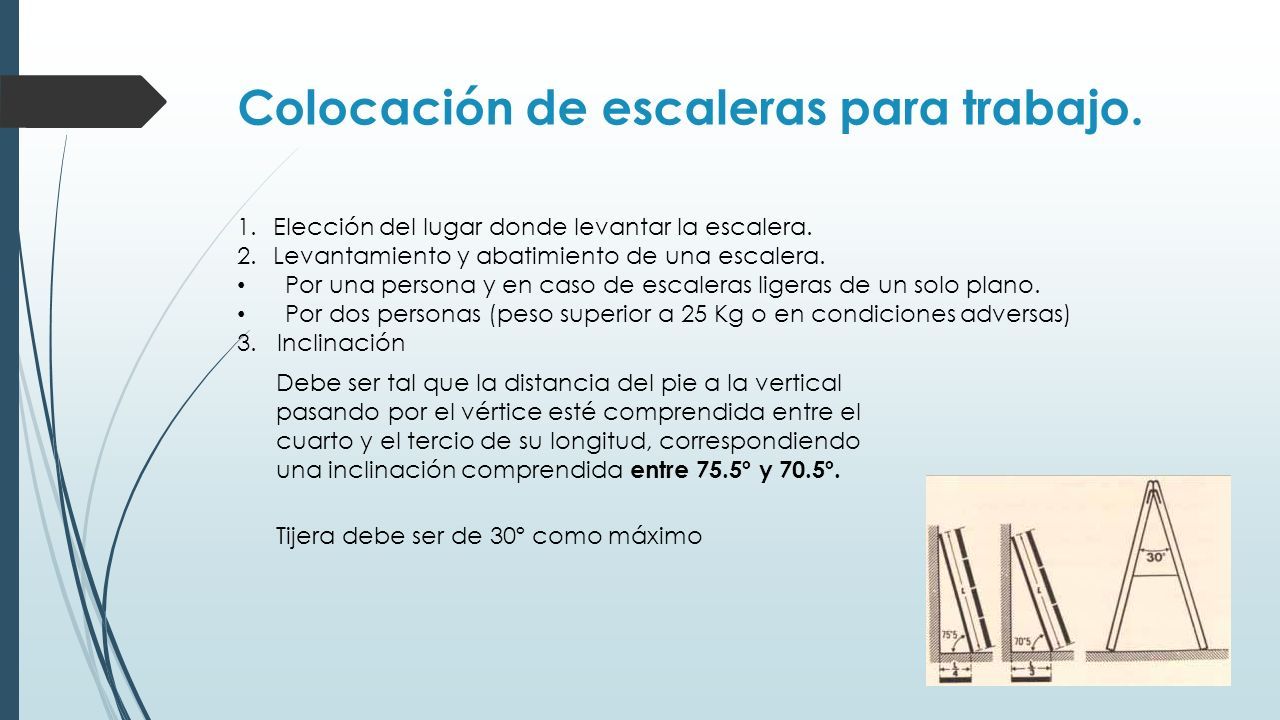

13 Colocación de escaleras para trabajo. 1.Elección del lugar donde levantar la escalera. 2.Levantamiento y abatimiento de una escalera. Por una persona y en caso de escaleras ligeras de un solo plano. Por dos personas (peso superior a 25 Kg o en condiciones adversas) 3. Inclinación Debe ser tal que la distancia del pie a la vertical pasando por el vértice esté comprendida entre el cuarto y el tercio de su longitud, correspondiendo una inclinación comprendida entre 75.5º y 70.5º. Tijera debe ser de 30º como máximo

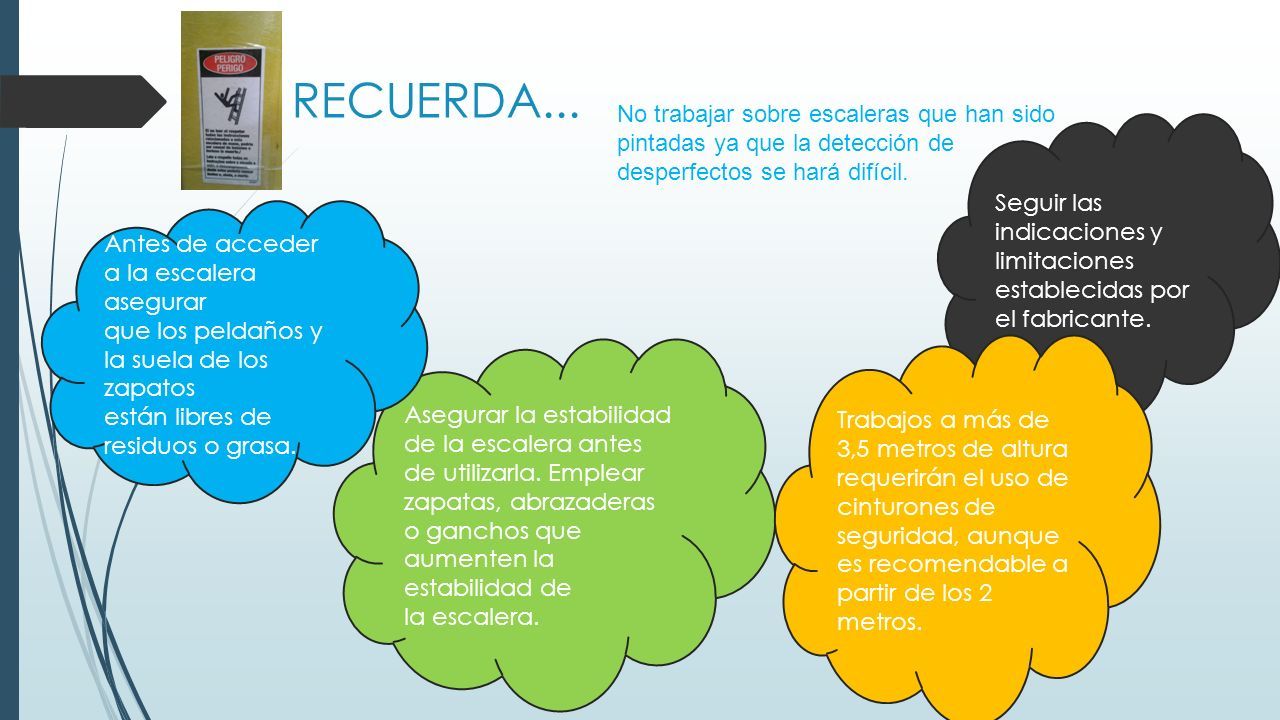

14 RECUERDA... Seguir las indicaciones y limitaciones establecidas por el fabricante. Asegurar la estabilidad de la escalera antes de utilizarla. Emplear zapatas, abrazaderas o ganchos que aumenten la estabilidad de la escalera. Antes de acceder a la escalera asegurar que los peldaños y la suela de los zapatos están libres de residuos o grasa. Trabajos a más de 3,5 metros de altura requerirán el uso de cinturones de seguridad, aunque es recomendable a partir de los 2 metros. No trabajar sobre escaleras que han sido pintadas ya que la detección de desperfectos se hará difícil.

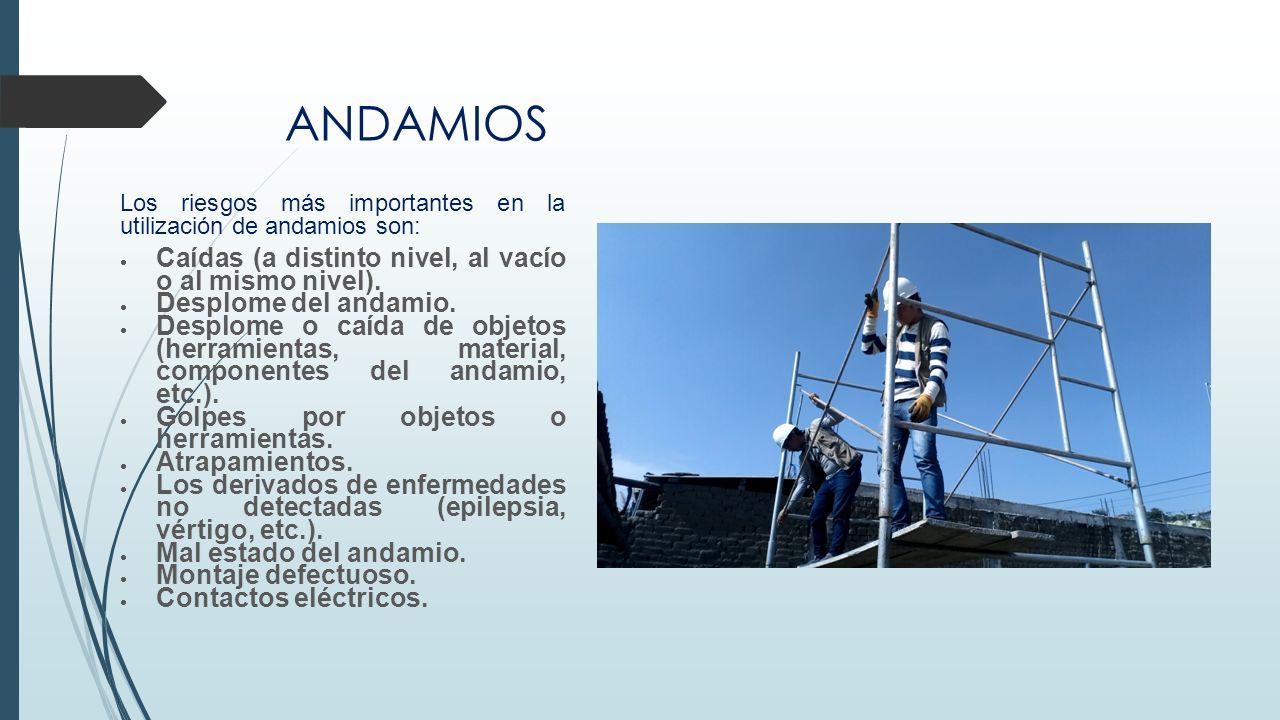

15 ANDAMIOS Los riesgos más importantes en la utilización de andamios son:  Caídas (a distinto nivel, al vacío o al mismo nivel).  Desplome del andamio.  Desplome o caída de objetos (herramientas, material, componentes del andamio, etc.).  Golpes por objetos o herramientas.  Atrapamientos.  Los derivados de enfermedades no detectadas (epilepsia, vértigo, etc.).  Mal estado del andamio.  Montaje defectuoso.  Contactos eléctricos.

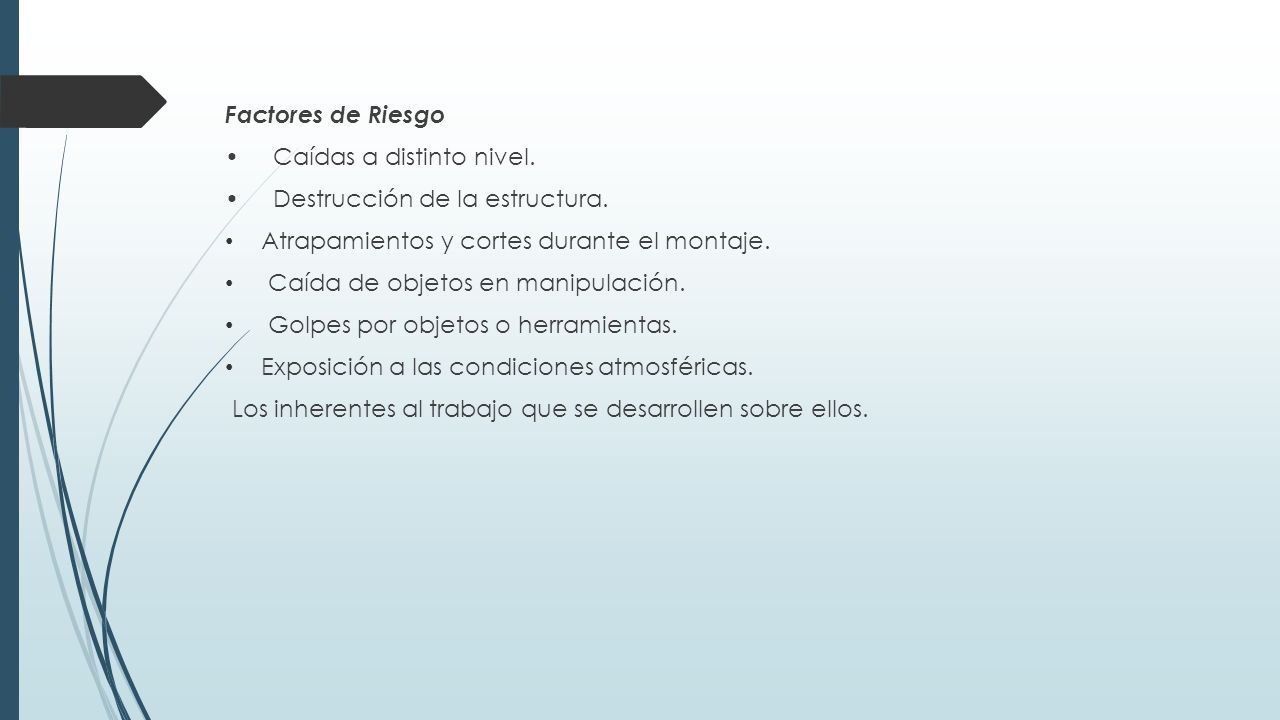

16 Factores de Riesgo Caídas a distinto nivel. Destrucción de la estructura. Atrapamientos y cortes durante el montaje. Caída de objetos en manipulación. Golpes por objetos o herramientas. Exposición a las condiciones atmosféricas. Los inherentes al trabajo que se desarrollen sobre ellos.

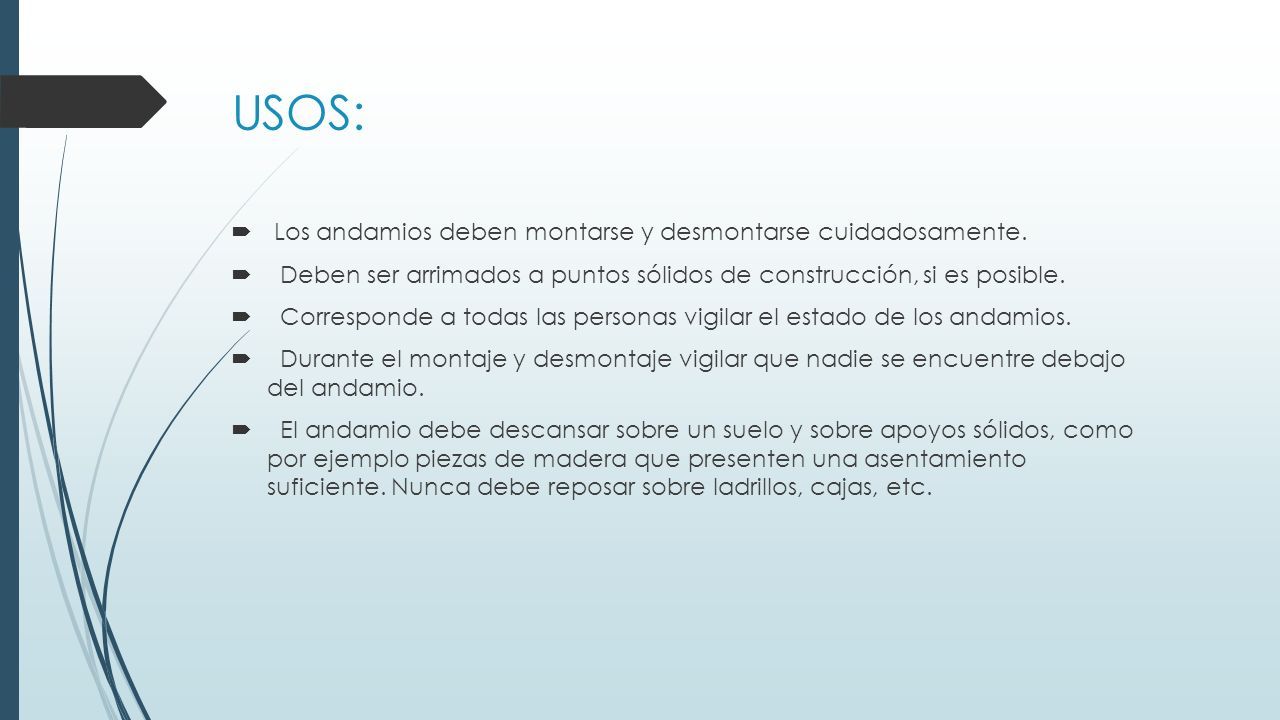

17 USOS:  Los andamios deben montarse y desmontarse cuidadosamente.  Deben ser arrimados a puntos sólidos de construcción, si es posible.  Corresponde a todas las personas vigilar el estado de los andamios.  Durante el montaje y desmontaje vigilar que nadie se encuentre debajo del andamio.  El andamio debe descansar sobre un suelo y sobre apoyos sólidos, como por ejemplo piezas de madera que presenten una asentamiento suficiente. Nunca debe reposar sobre ladrillos, cajas, etc.

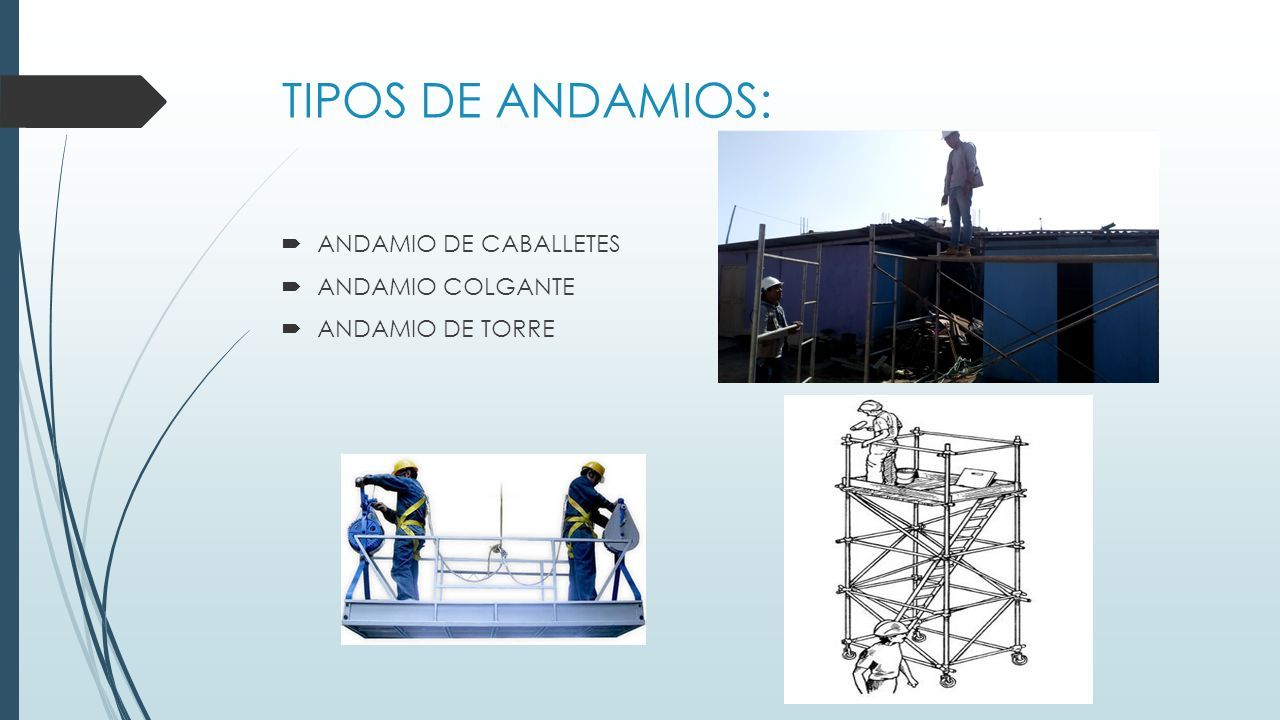

18 TIPOS DE ANDAMIOS:  ANDAMIO DE CABALLETES  ANDAMIO COLGANTE  ANDAMIO DE TORRE

19 ANEXO C (NORMATIVO). TARJETAS PARA CONTROL DE ANDAMIOS. ANDAMIOS TARJETA VERDE ANDAMIOS TARJETA AMARILLA ANDAMIOS TARJETA ROJA

20 PARTES DE UN ANDAMIO:
