1 MÓDULO DIAGRAMAS GEOQUÍMICOS DISCRIMINANTE DE AMBIENTES TECTÓNICO S

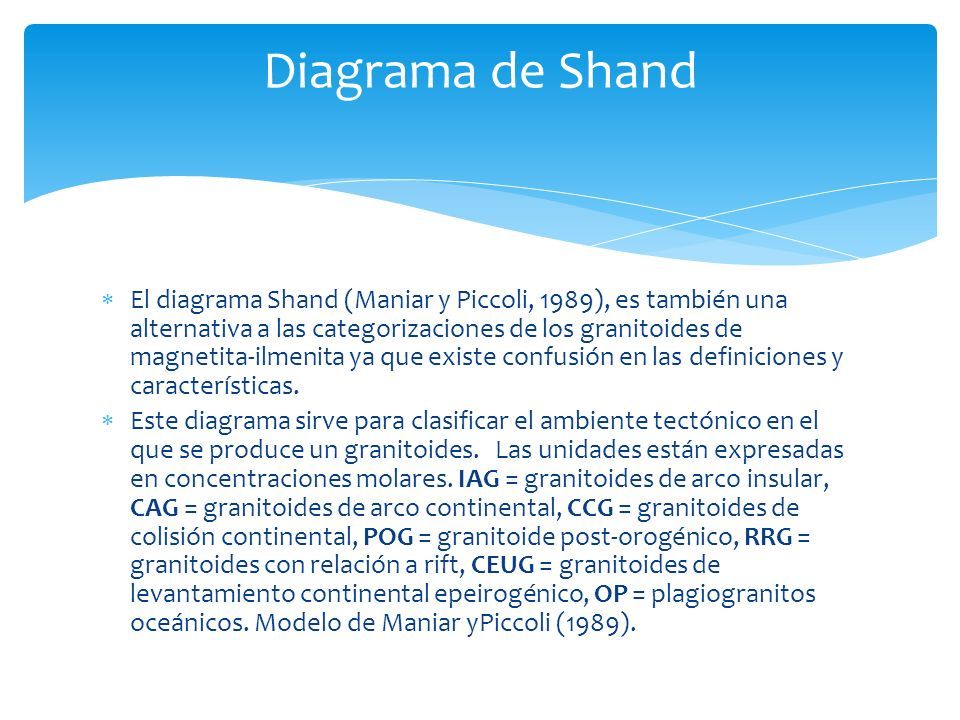

2  El diagrama Shand (Maniar y Piccoli, 1989), es también una alternativa a las categorizaciones de los granitoides de magnetita-ilmenita ya que existe confusión en las definiciones y características.  Este diagrama sirve para clasificar el ambiente tectónico en el que se produce un granitoides. Las unidades están expresadas en concentraciones molares. IAG = granitoides de arco insular, CAG = granitoides de arco continental, CCG = granitoides de colisión continental, POG = granitoide post-orogénico, RRG = granitoides con relación a rift, CEUG = granitoides de levantamiento continental epeirogénico, OP = plagiogranitos oceánicos. Modelo de Maniar yPiccoli (1989). Diagrama de Shand

3

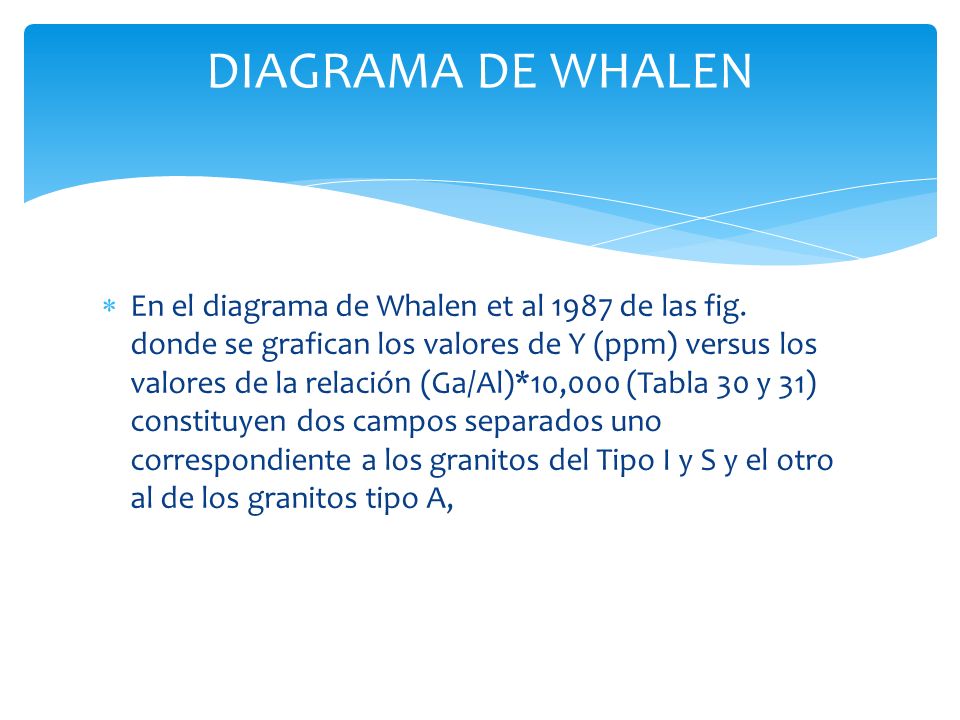

4  En el diagrama de Whalen et al 1987 de las fig. donde se grafican los valores de Y (ppm) versus los valores de la relación (Ga/Al)*10,000 (Tabla 30 y 31) constituyen dos campos separados uno correspondiente a los granitos del Tipo I y S y el otro al de los granitos tipo A, DIAGRAMA DE WHALEN

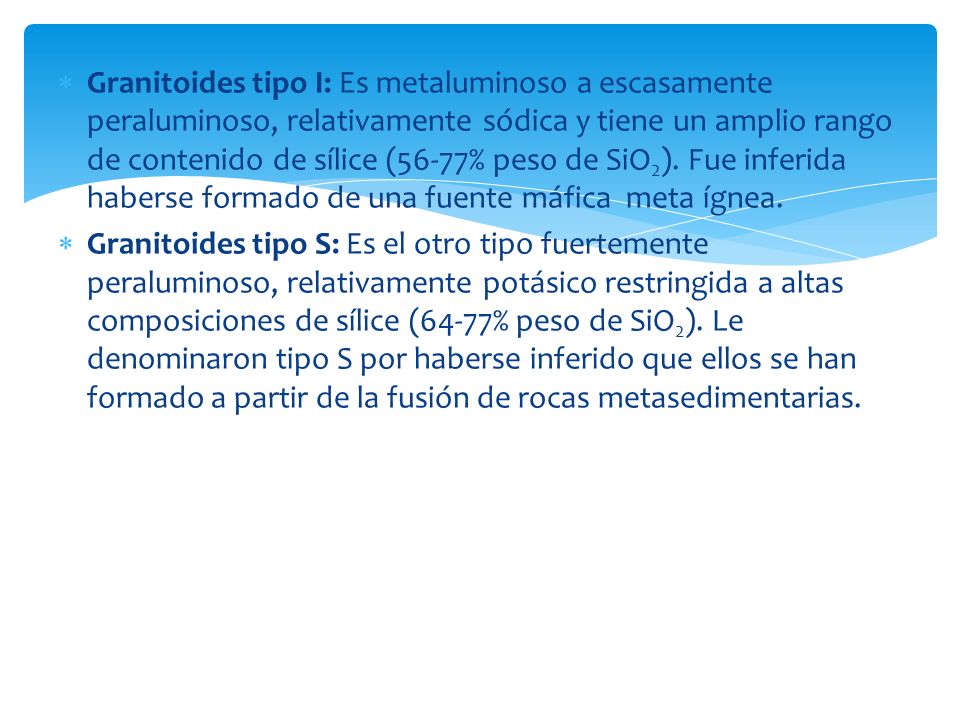

5  Granitoides tipo I: Es metaluminoso a escasamente peraluminoso, relativamente sódica y tiene un amplio rango de contenido de sílice (56-77% peso de SiO 2 ). Fue inferida haberse formado de una fuente máfica meta ígnea.  Granitoides tipo S: Es el otro tipo fuertemente peraluminoso, relativamente potásico restringida a altas composiciones de sílice (64-77% peso de SiO 2 ). Le denominaron tipo S por haberse inferido que ellos se han formado a partir de la fusión de rocas metasedimentarias.

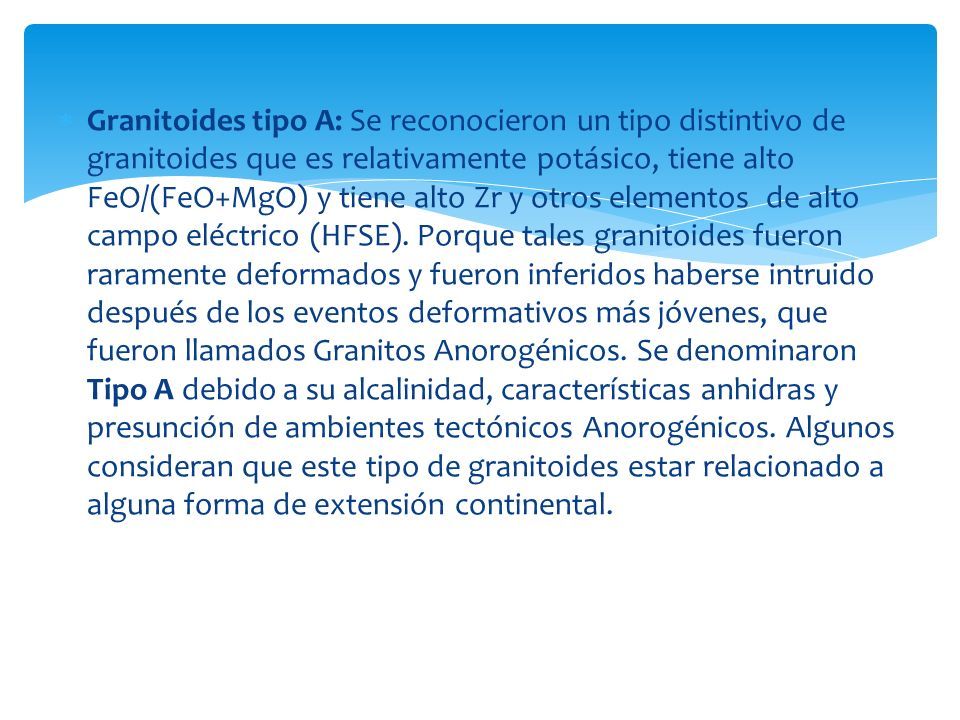

6  Granitoides tipo A: Se reconocieron un tipo distintivo de granitoides que es relativamente potásico, tiene alto FeO/(FeO+MgO) y tiene alto Zr y otros elementos de alto campo eléctrico (HFSE). Porque tales granitoides fueron raramente deformados y fueron inferidos haberse intruido después de los eventos deformativos más jóvenes, que fueron llamados Granitos Anorogénicos. Se denominaron Tipo A debido a su alcalinidad, características anhidras y presunción de ambientes tectónicos Anorogénicos. Algunos consideran que este tipo de granitoides estar relacionado a alguna forma de extensión continental.

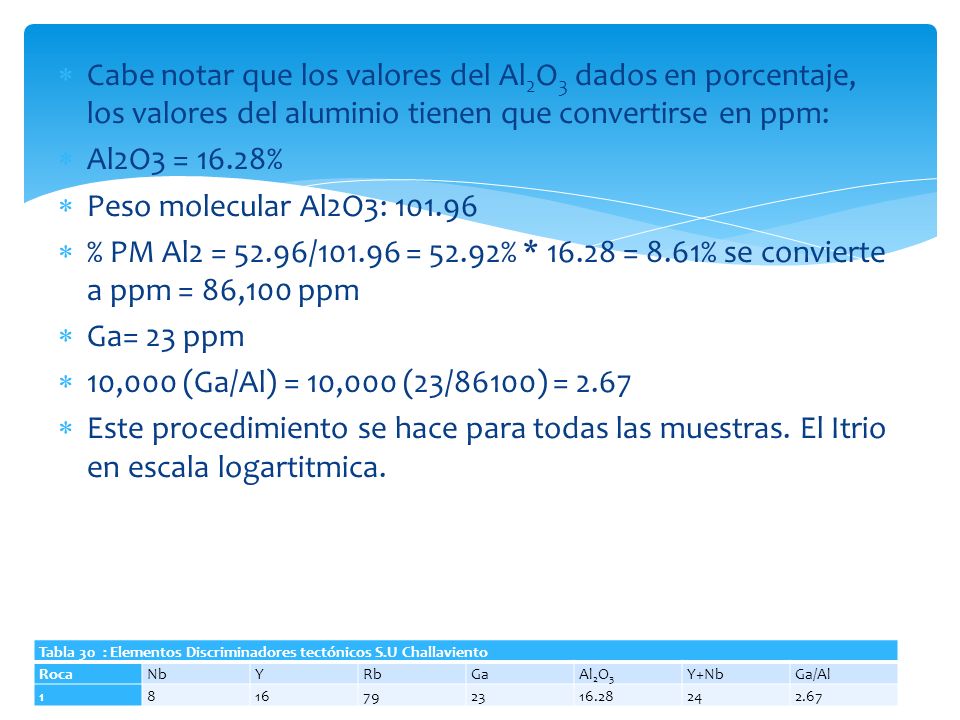

7  Cabe notar que los valores del Al 2 O 3 dados en porcentaje, los valores del aluminio tienen que convertirse en ppm:  Al2O3 = 16.28%  Peso molecular Al2O3: 101.96  % PM Al2 = 52.96/101.96 = 52.92% * 16.28 = 8.61% se convierte a ppm = 86,100 ppm  Ga= 23 ppm  10,000 (Ga/Al) = 10,000 (23/86100) = 2.67  Este procedimiento se hace para todas las muestras. El Itrio en escala logartitmica. Tabla 30 : Elementos Discriminadores tectónicos S.U Challaviento RocaNbYRbGaAl 2 O 3 Y+NbGa/Al 1816792316.28242.67

8

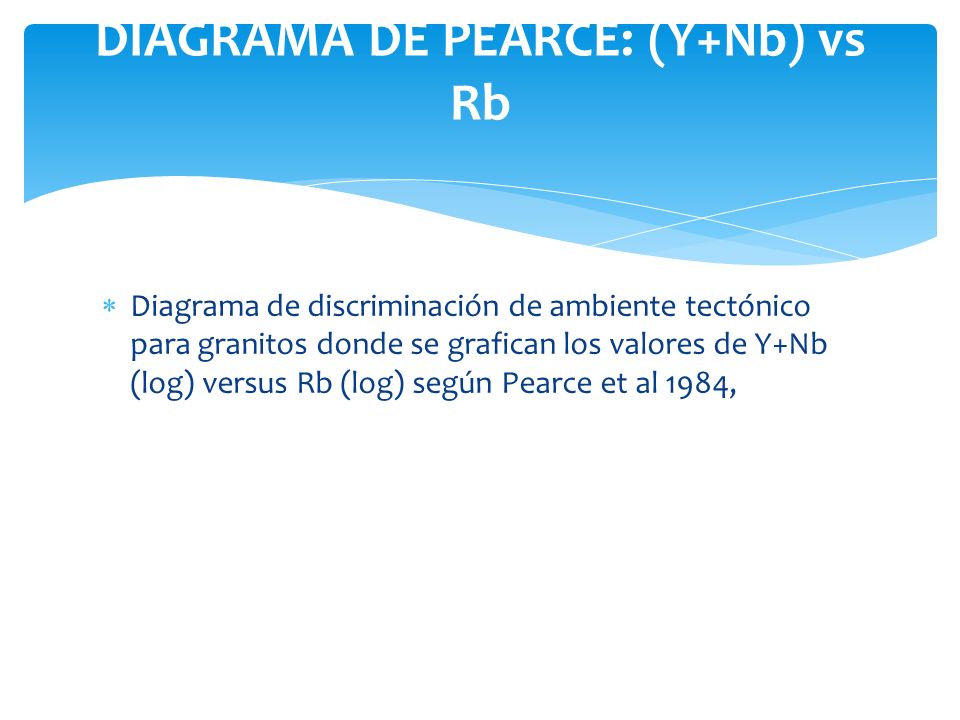

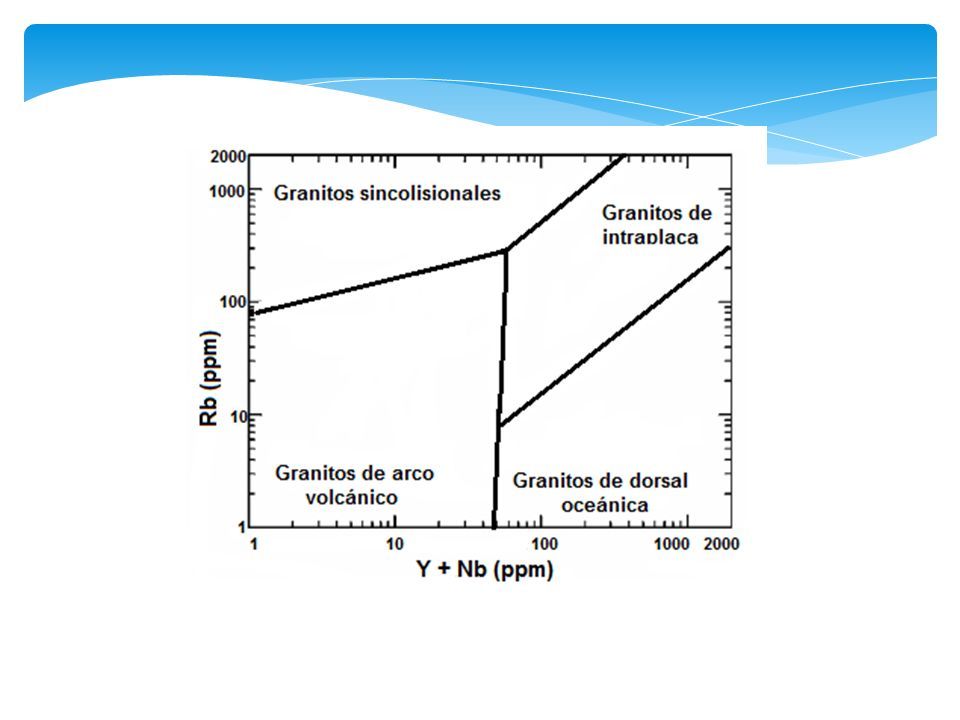

9  Diagrama de discriminación de ambiente tectónico para granitos donde se grafican los valores de Y+Nb (log) versus Rb (log) según Pearce et al 1984, DIAGRAMA DE PEARCE: (Y+Nb) vs Rb

10

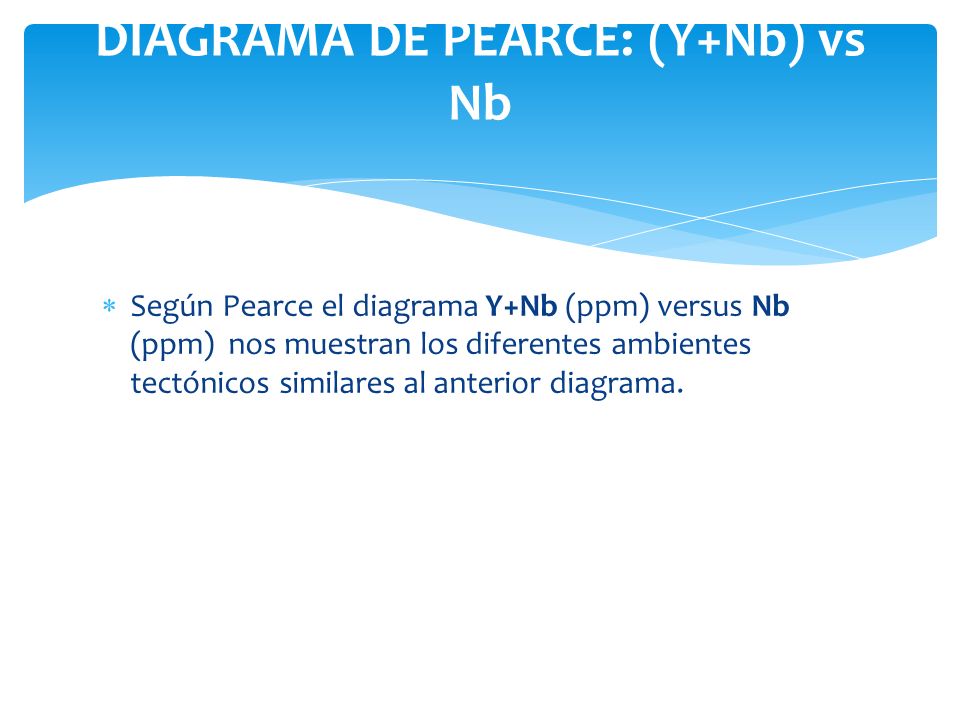

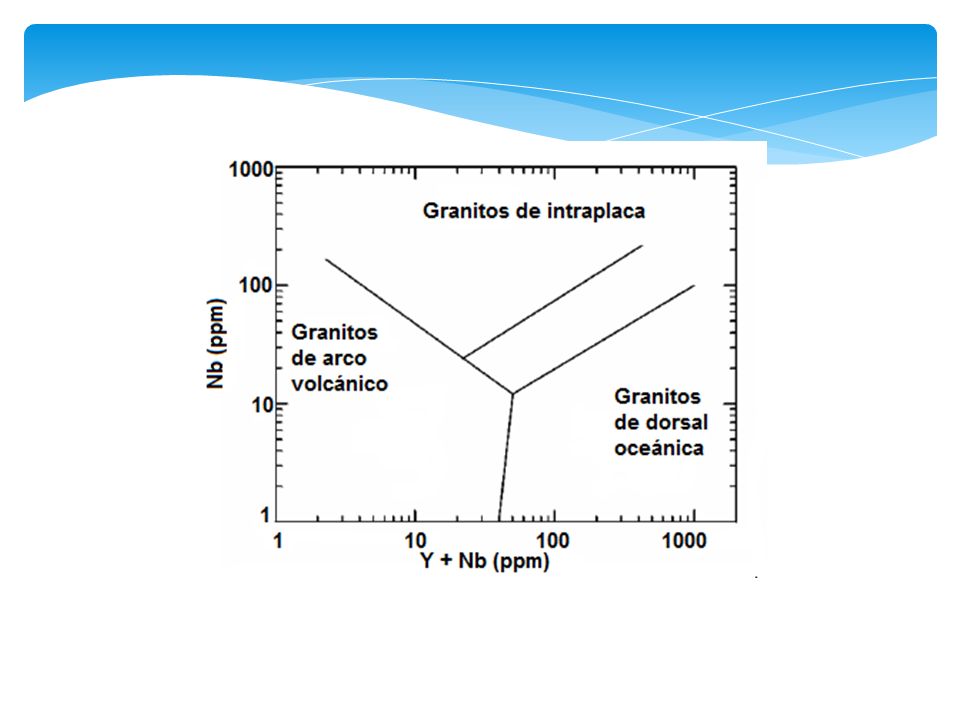

11  Según Pearce el diagrama Y+Nb (ppm) versus Nb (ppm) nos muestran los diferentes ambientes tectónicos similares al anterior diagrama. DIAGRAMA DE PEARCE: (Y+Nb) vs Nb

12

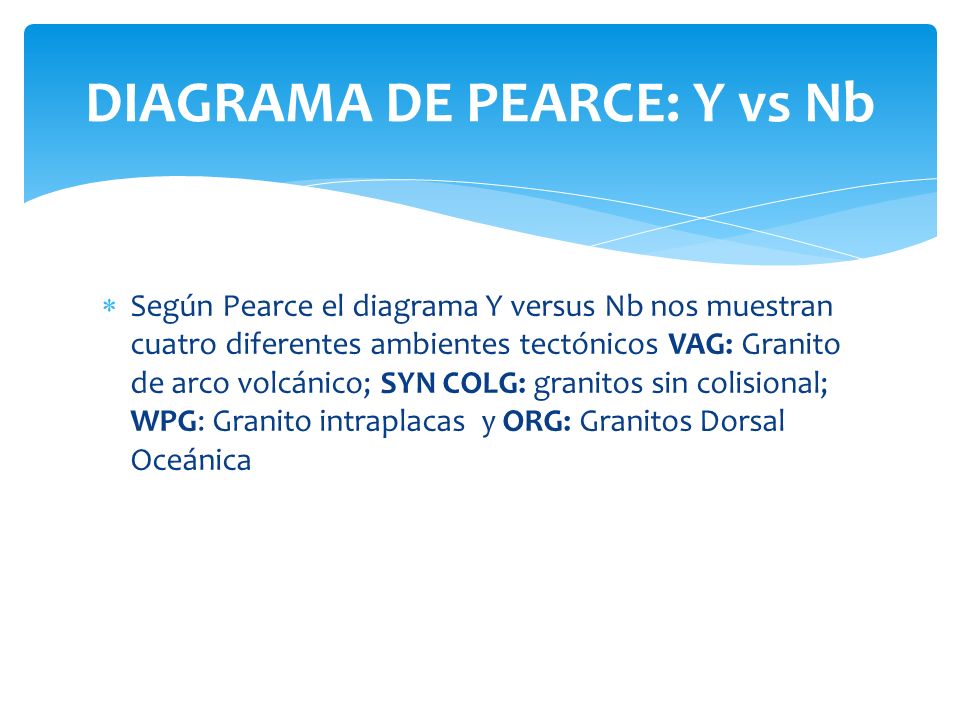

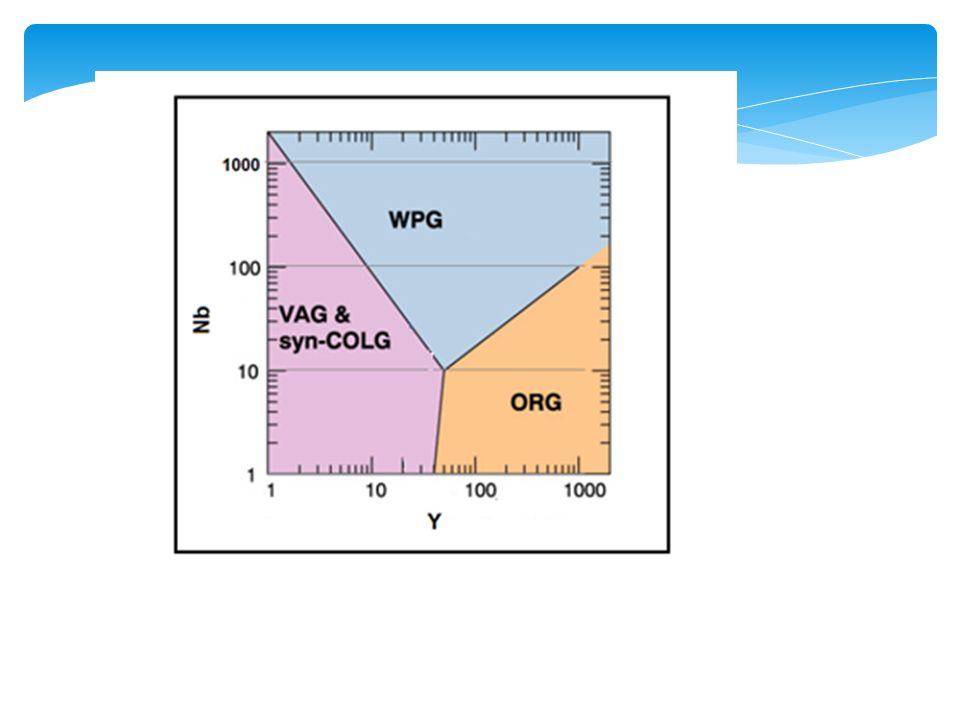

13  Según Pearce el diagrama Y versus Nb nos muestran cuatro diferentes ambientes tectónicos VAG: Granito de arco volcánico; SYN COLG: granitos sin colisional; WPG: Granito intraplacas y ORG: Granitos Dorsal Oceánica DIAGRAMA DE PEARCE: Y vs Nb

14

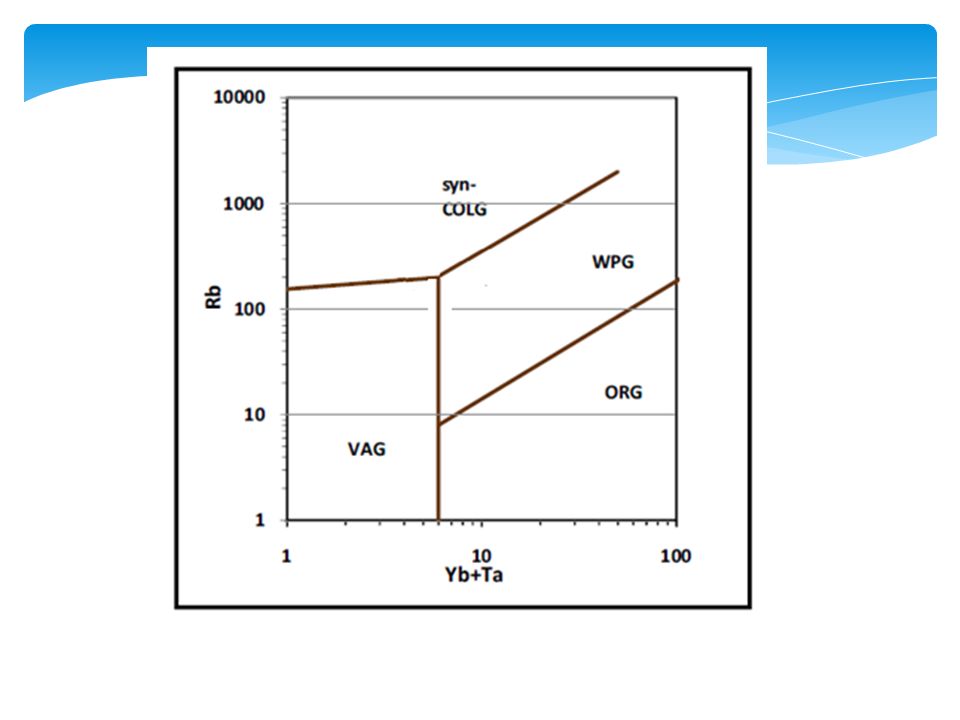

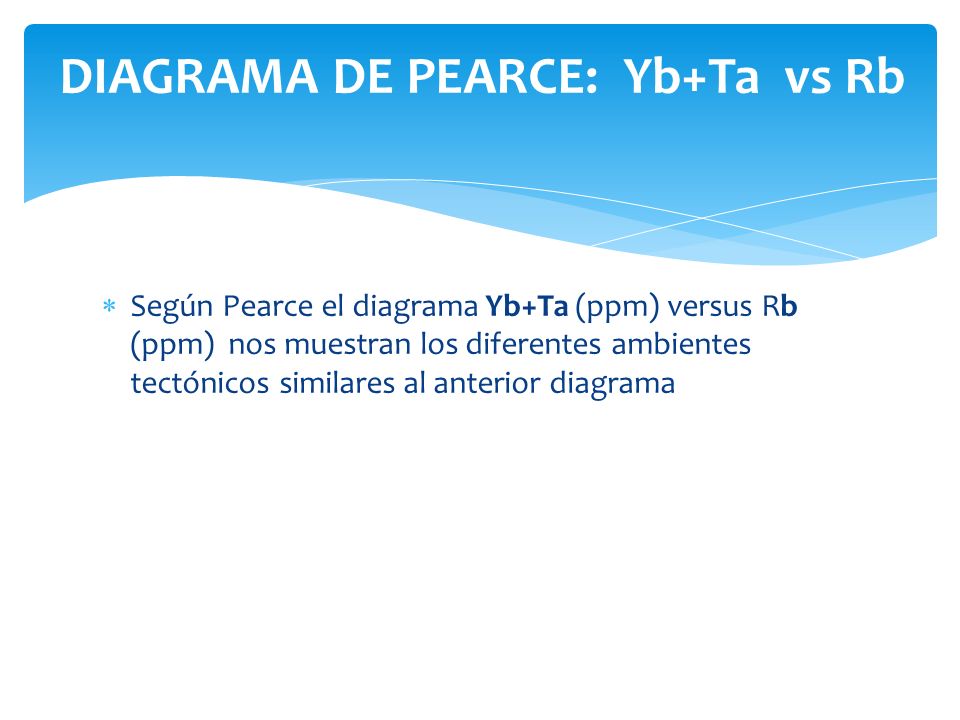

15  Según Pearce el diagrama Yb+Ta (ppm) versus Rb (ppm) nos muestran los diferentes ambientes tectónicos similares al anterior diagrama DIAGRAMA DE PEARCE: Yb+Ta vs Rb

16

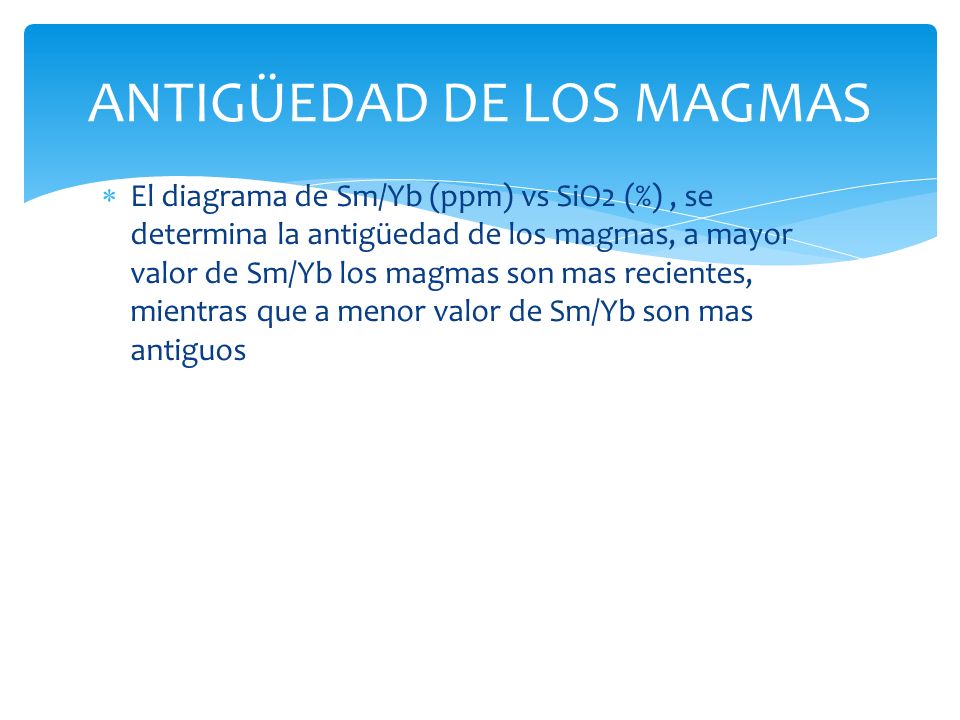

17 ANTIGÜEDAD DE LOS MAGMAS  El diagrama de Sm/Yb (ppm) vs SiO2 (%), se determina la antigüedad de los magmas, a mayor valor de Sm/Yb los magmas son mas recientes, mientras que a menor valor de Sm/Yb son mas antiguos

18

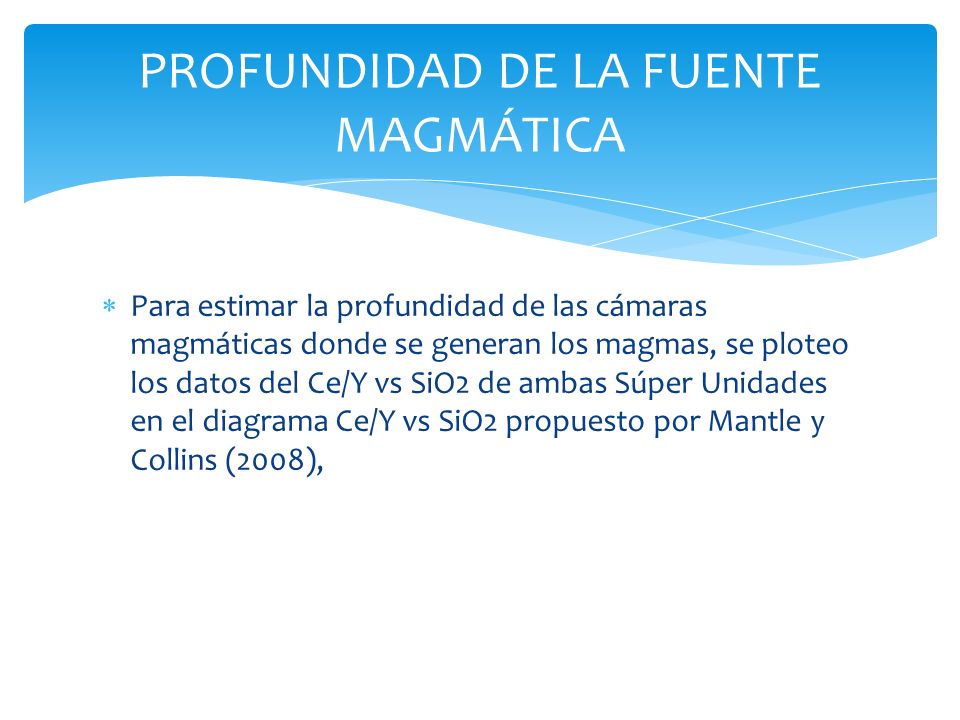

19  Para estimar la profundidad de las cámaras magmáticas donde se generan los magmas, se ploteo los datos del Ce/Y vs SiO2 de ambas Súper Unidades en el diagrama Ce/Y vs SiO2 propuesto por Mantle y Collins (2008), PROFUNDIDAD DE LA FUENTE MAGMÁTICA

20

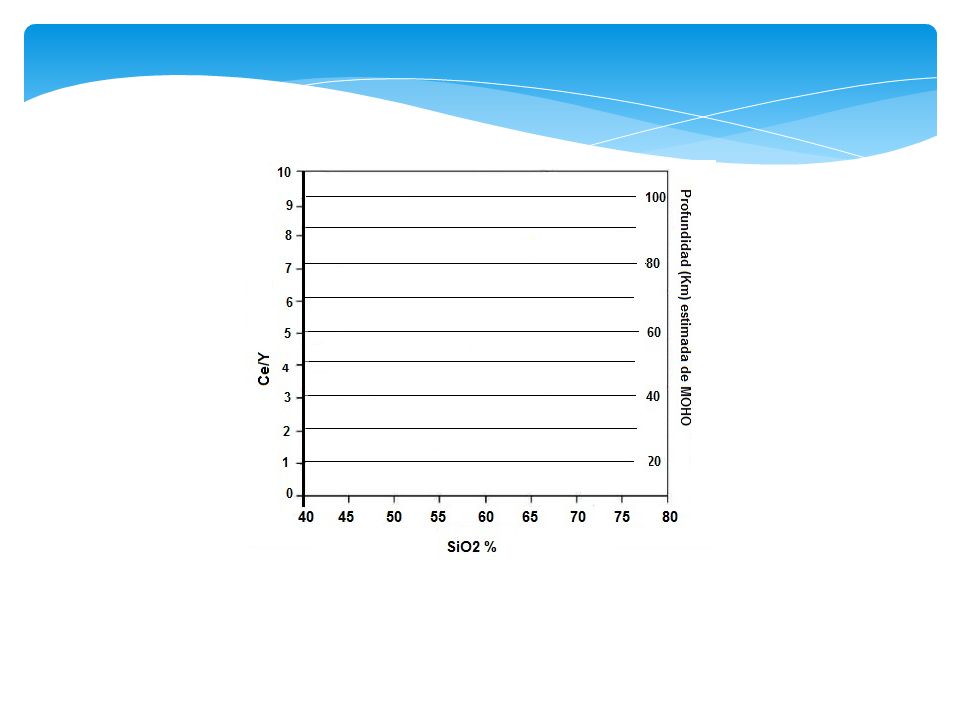

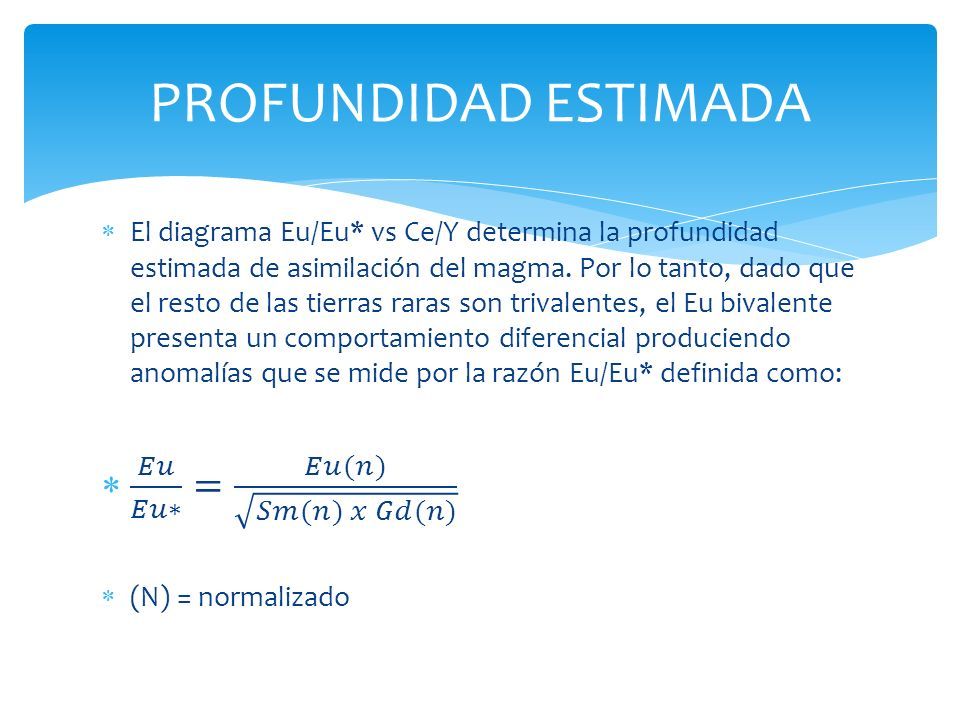

21 PROFUNDIDAD ESTIMADA

22

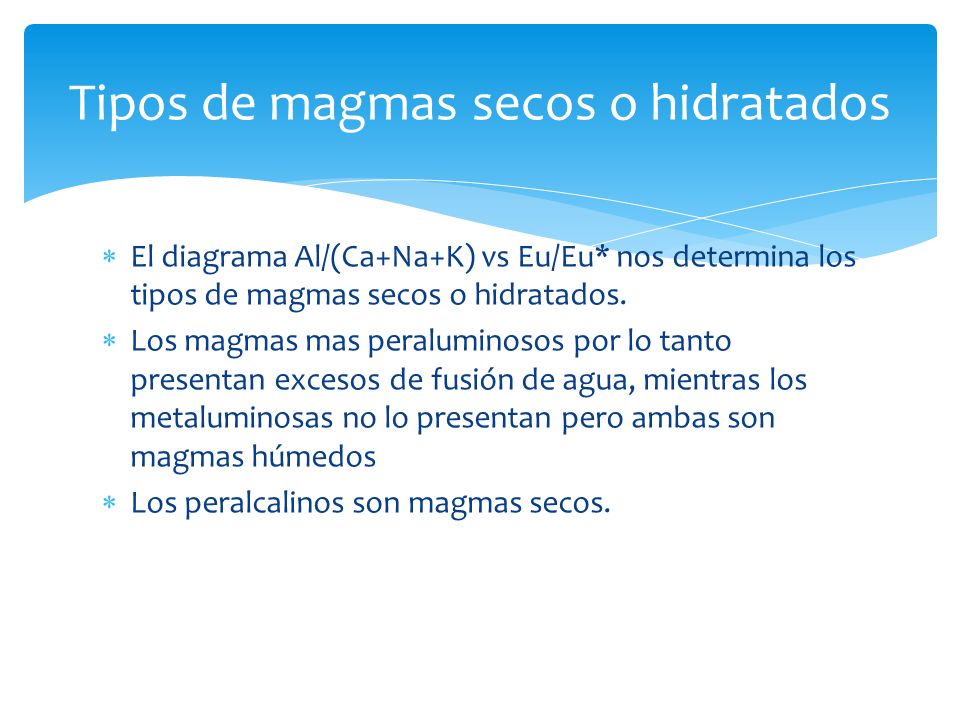

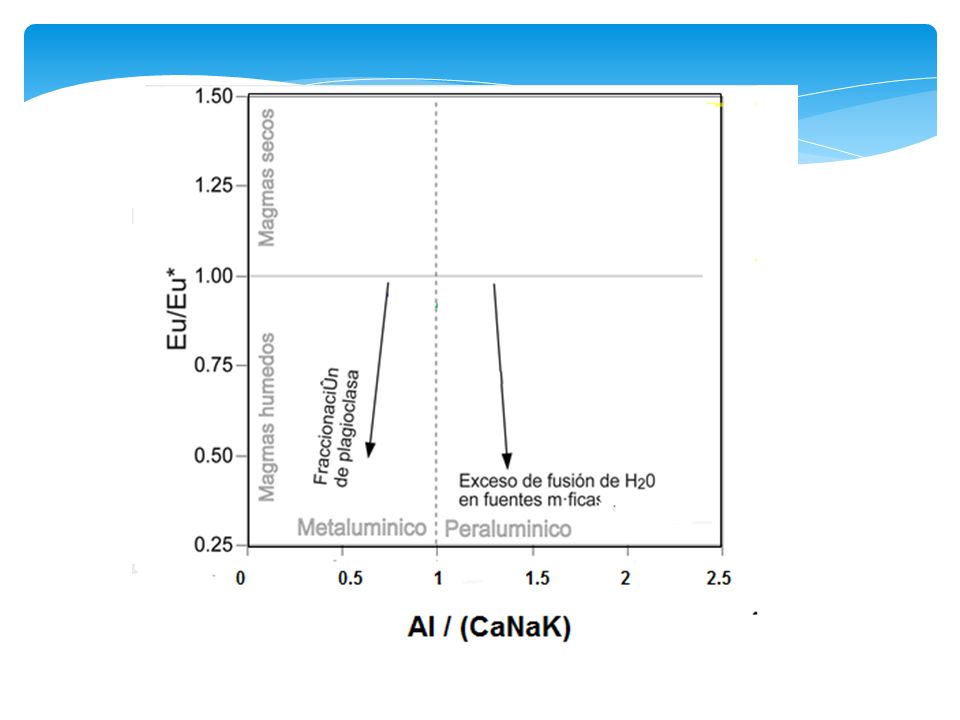

23 Tipos de magmas secos o hidratados  El diagrama Al/(Ca+Na+K) vs Eu/Eu* nos determina los tipos de magmas secos o hidratados.  Los magmas mas peraluminosos por lo tanto presentan excesos de fusión de agua, mientras los metaluminosas no lo presentan pero ambas son magmas húmedos  Los peralcalinos son magmas secos.

24

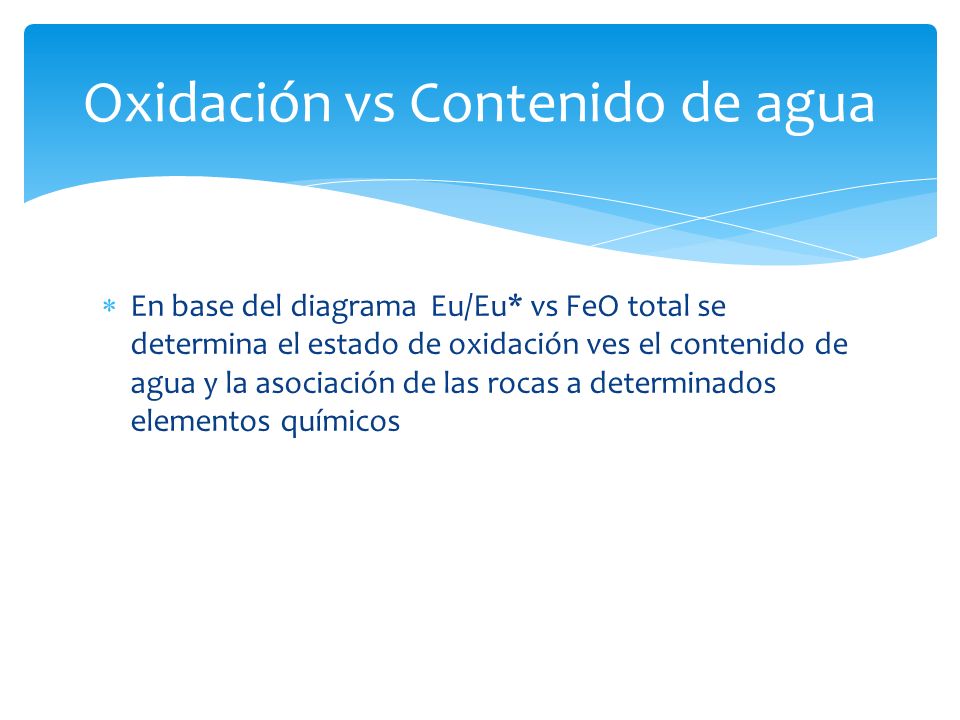

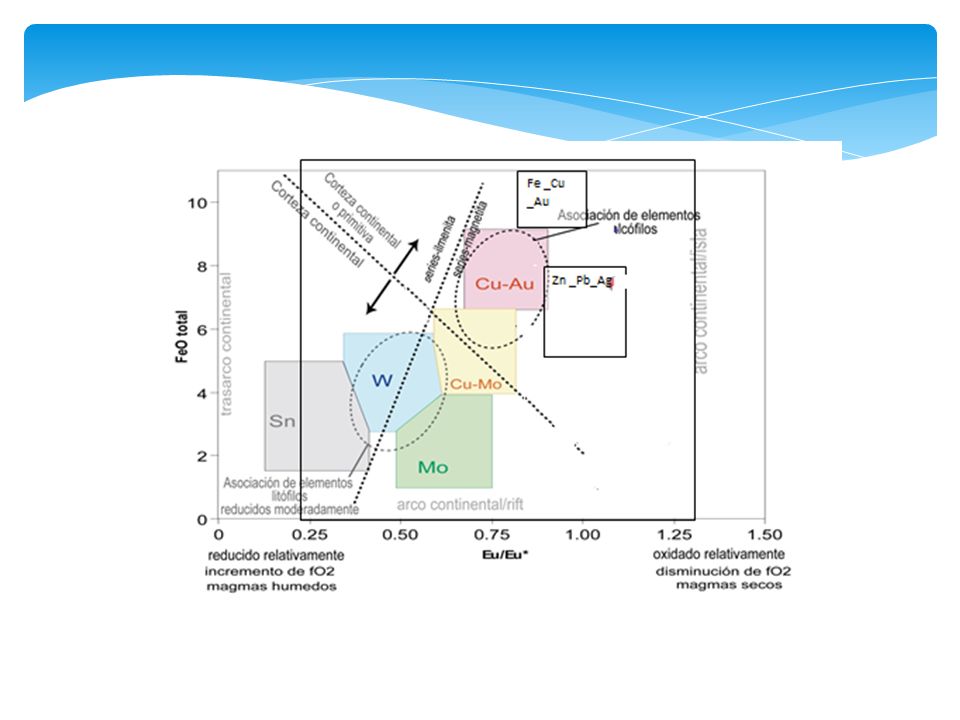

25 Oxidación vs Contenido de agua  En base del diagrama Eu/Eu* vs FeO total se determina el estado de oxidación ves el contenido de agua y la asociación de las rocas a determinados elementos químicos

26
