1 Índice del libro Índice del libro Actuadores y sus aplicaciones Ud.3

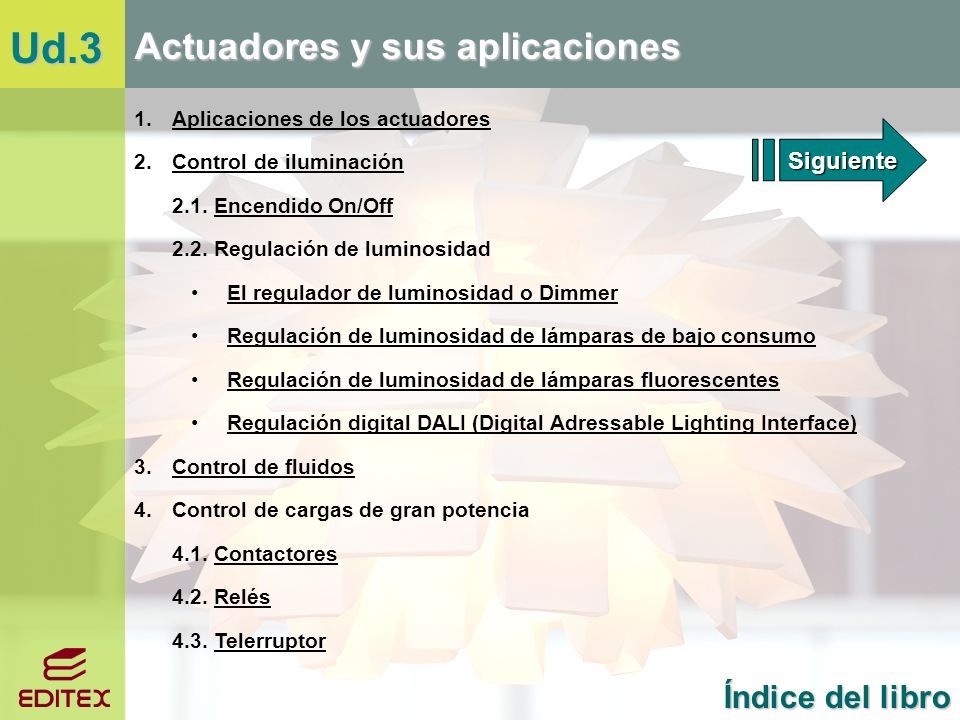

2 Índice del libro Índice del libro Actuadores y sus aplicaciones Ud.3 1. Aplicaciones de los actuadoresAplicaciones de los actuadores 2. Control de iluminaciónControl de iluminación 2.1. Encendido On/OffEncendido On/Off 2.2. Regulación de luminosidad El regulador de luminosidad o Dimmer Regulación de luminosidad de lámparas de bajo consumo Regulación de luminosidad de lámparas fluorescentes Regulación digital DALI (Digital Adressable Lighting Interface) 3. Control de fluidosControl de fluidos 4. Control de cargas de gran potencia 4.1. ContactoresContactores 4.2. RelésRelés 4.3. TelerruptorTelerruptor Siguiente

3 Índice del libro Índice del libro Actuadores y sus aplicaciones Ud.3 5. Control de toldos y persianasControl de toldos y persianas 5.1. Motores para el control de persianas y toldosMotores para el control de persianas y toldos 5.2. Preactuadores o centralitas para control de motores de toldos y persianasPreactuadores o centralitas para control de motores de toldos y persianas 6. Sirenas y avisadoresSirenas y avisadores 7. Conexión de actuadores a nodos Domóticos 7.1. Salidas digitales o binariasSalidas digitales o binarias Salidas a relés Salidas a transistor 7.2. Salidas analógicasSalidas analógicas Siguiente Anterior Siguiente Anterior

4 Índice del libro Índice del libro Actuadores y sus aplicaciones Ud.3 ACTIVIDADES FINALES PRÁCTICA PRÁCTICA PROFESIONAL 1 Activación de un avisador acústico y otro luminoso mediante un detector de calor PRÁCTICA PRÁCTICA PROFESIONAL 2 Regulación de luminosidad de una lámpara fluorescente MUNDO MUNDO TÉCNICO Automatismos para puertas RESUMEN EN RESUMEN Anterior

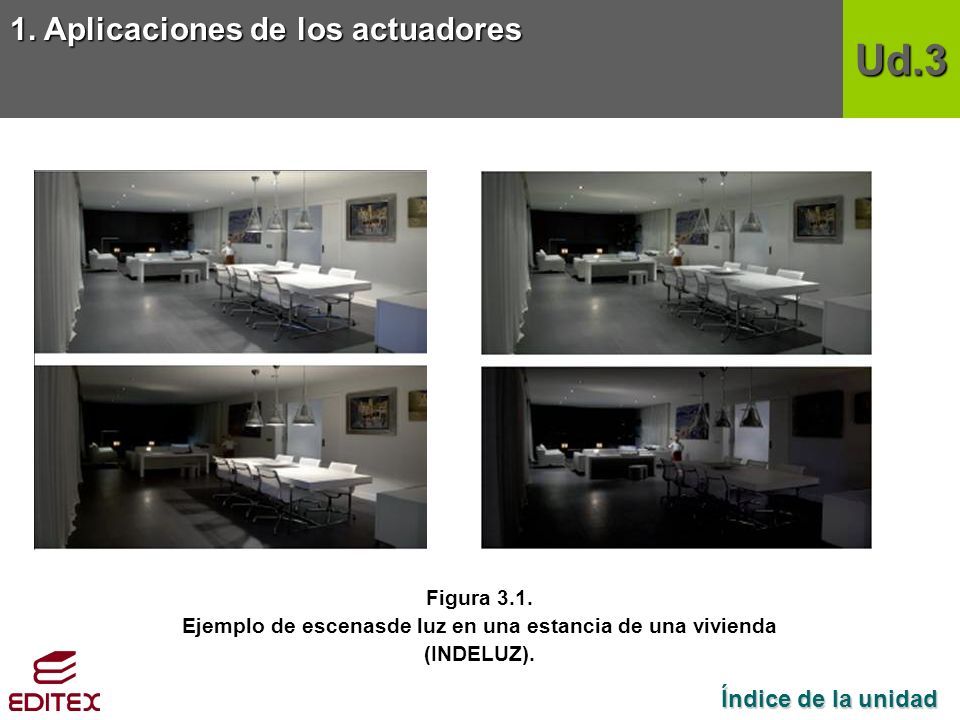

5 1. Aplicaciones de los actuadores Ud.3 Índice de la unidad Índice de la unidad Figura 3.1. Ejemplo de escenasde luz en una estancia de una vivienda (INDELUZ).

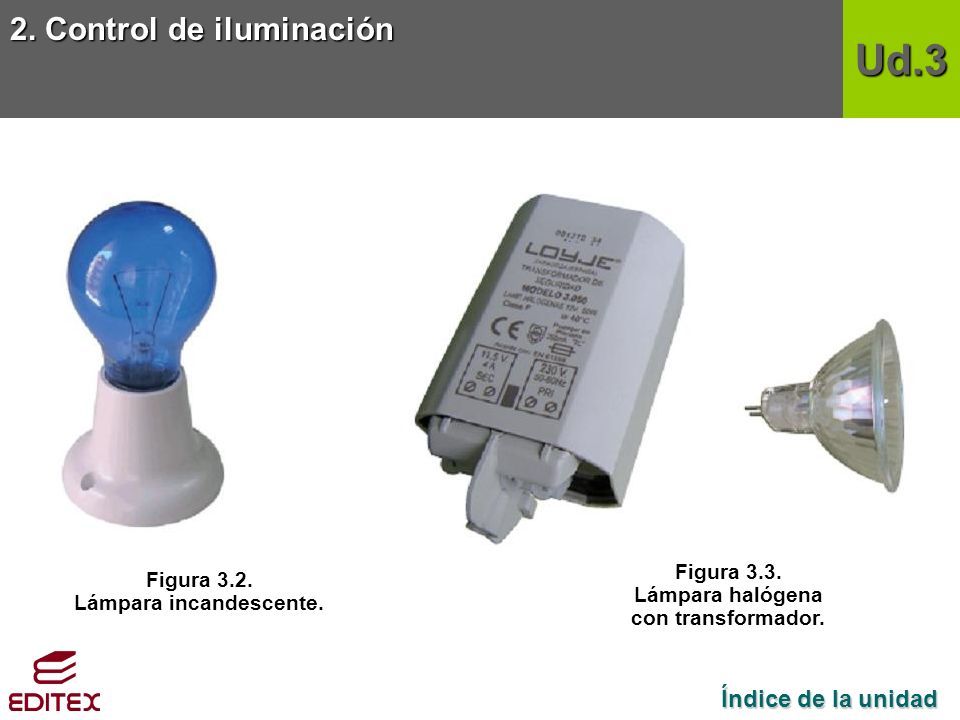

6 2. Control de iluminación Ud.3 Índice de la unidad Índice de la unidad Figura 3.2. Lámpara incandescente. Figura 3.3. Lámpara halógena con transformador.

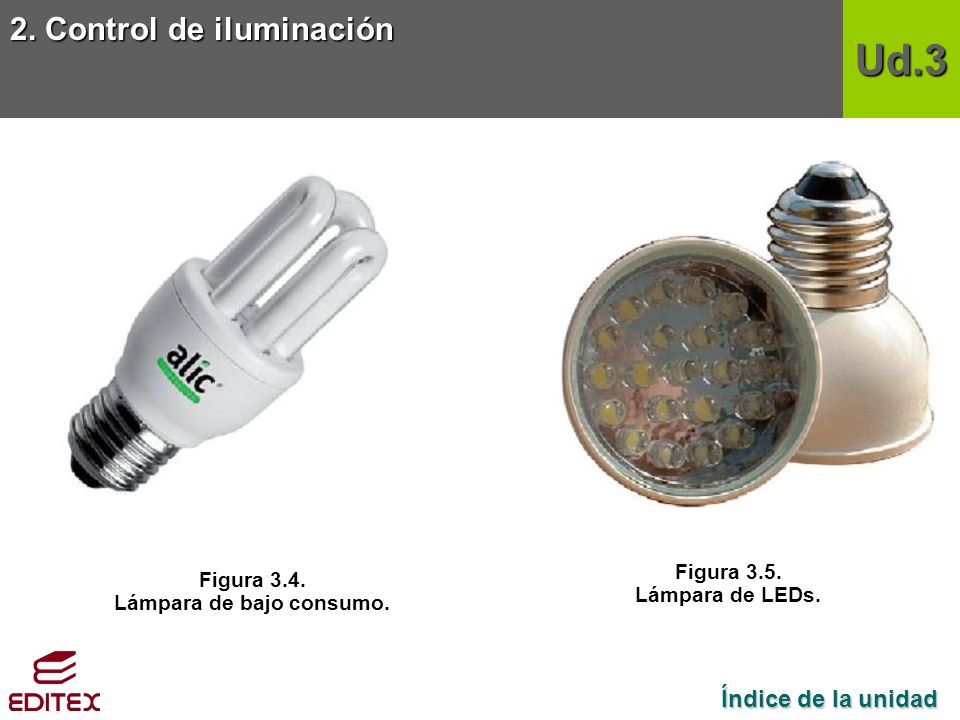

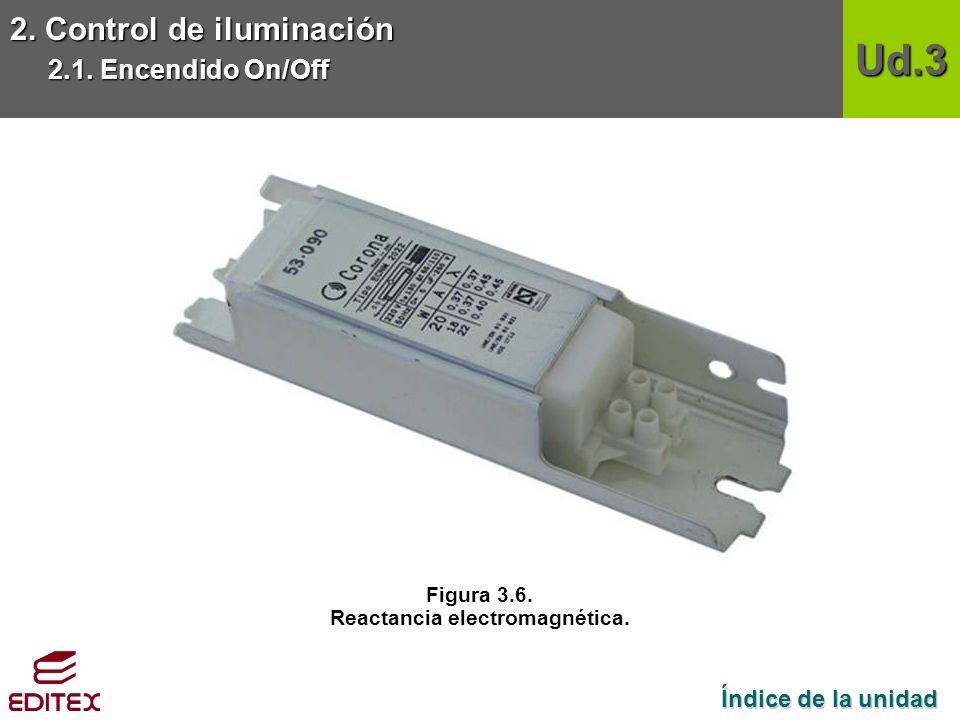

7 2. Control de iluminación Ud.3 Índice de la unidad Índice de la unidad Figura 3.4. Lámpara de bajo consumo. Figura 3.5. Lámpara de LEDs.

8 2. Control de iluminación 2.1. Encendido On/Off Ud.3 Índice de la unidad Índice de la unidad Figura 3.6. Reactancia electromagnética.

9 2. Control de iluminación 2.1. Encendido On/Off Ud.3 Índice de la unidad Índice de la unidad Figura 3.7. Circuitos básicos para el control de una lámpara (conexión directa a la red y mediante transformador reductor).

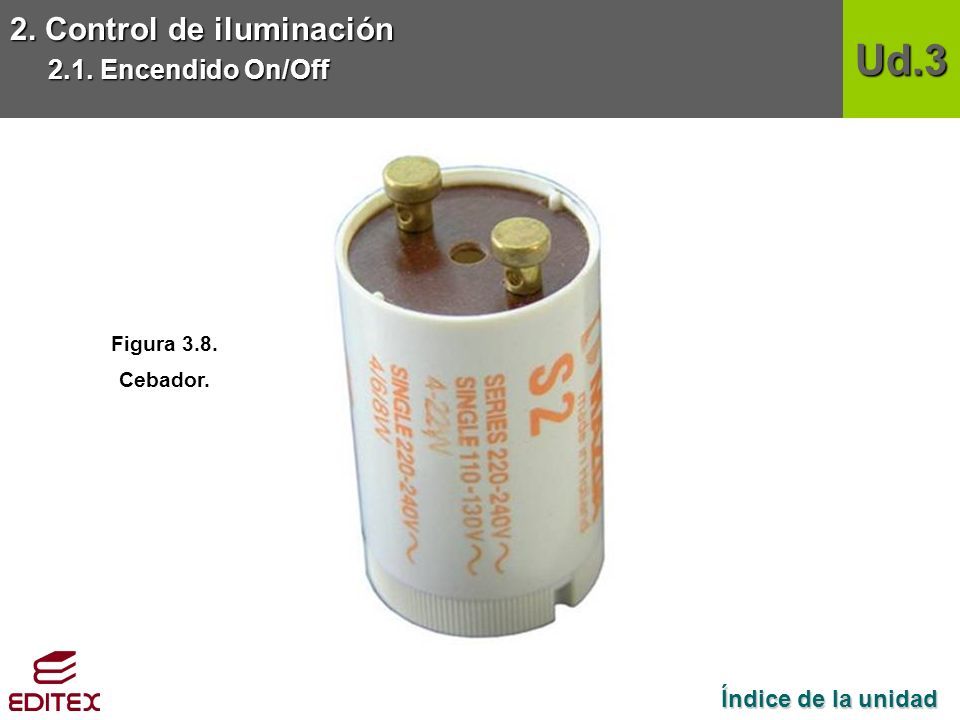

10 2. Control de iluminación 2.1. Encendido On/Off Ud.3 Índice de la unidad Índice de la unidad Figura 3.8. Cebador.

11 2. Control de iluminación 2.1. Encendido On/Off Ud.3 Índice de la unidad Índice de la unidad Figura 3.9. Reactancia o balasto electrónico.

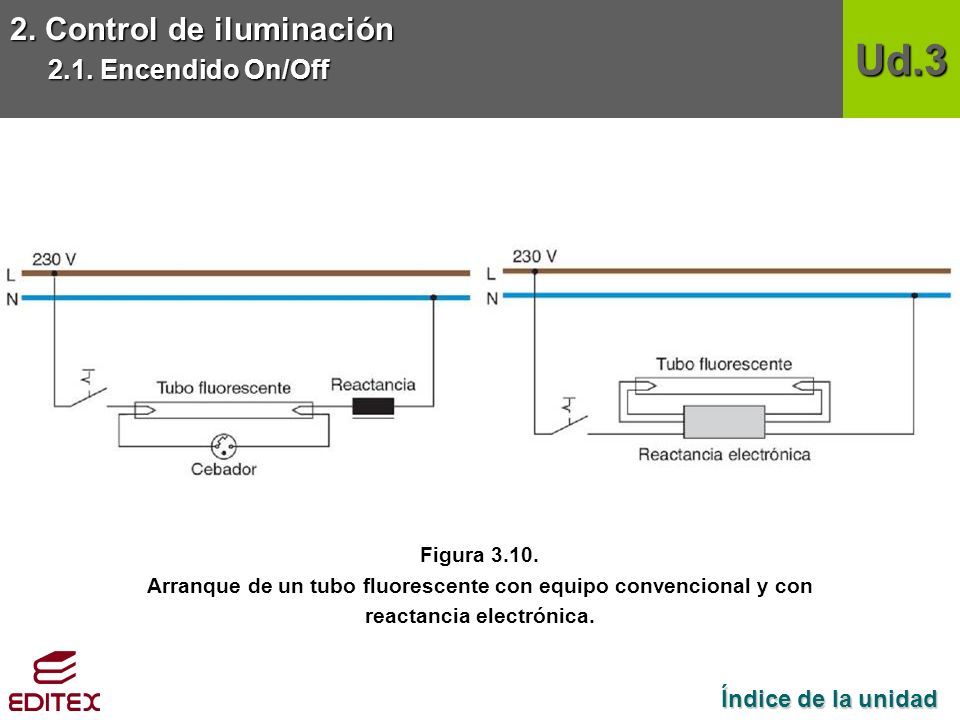

12 2. Control de iluminación 2.1. Encendido On/Off Ud.3 Índice de la unidad Índice de la unidad Figura 3.10. Arranque de un tubo fluorescente con equipo convencional y con reactancia electrónica.

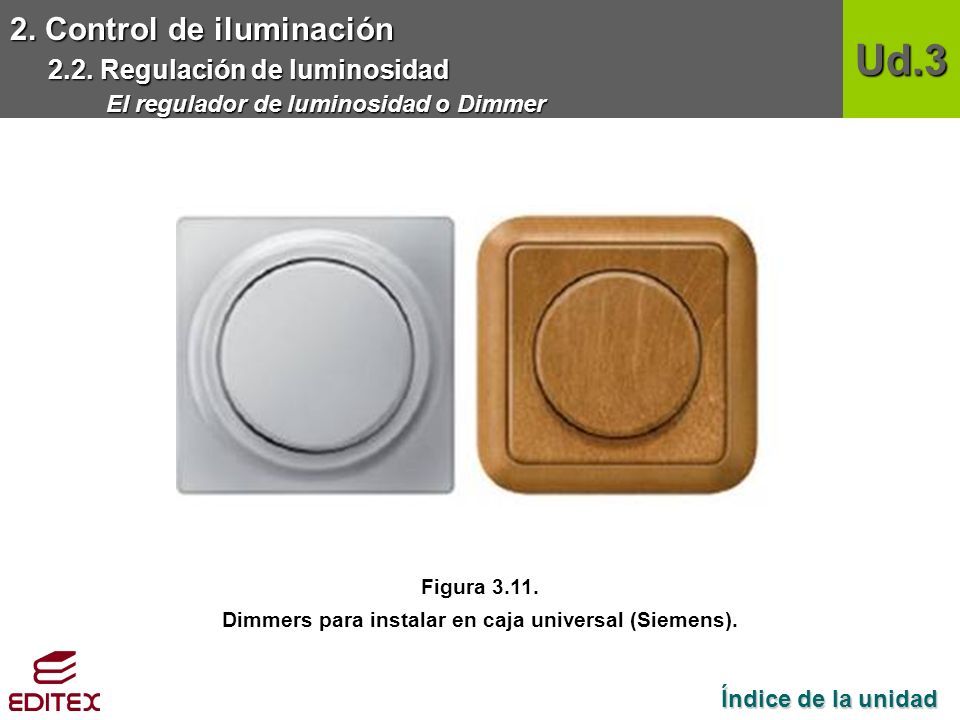

13 2. Control de iluminación 2.2. Regulación de luminosidad El regulador de luminosidad o Dimmer Ud.3 Índice de la unidad Índice de la unidad Figura 3.11. Dimmers para instalar en caja universal (Siemens).

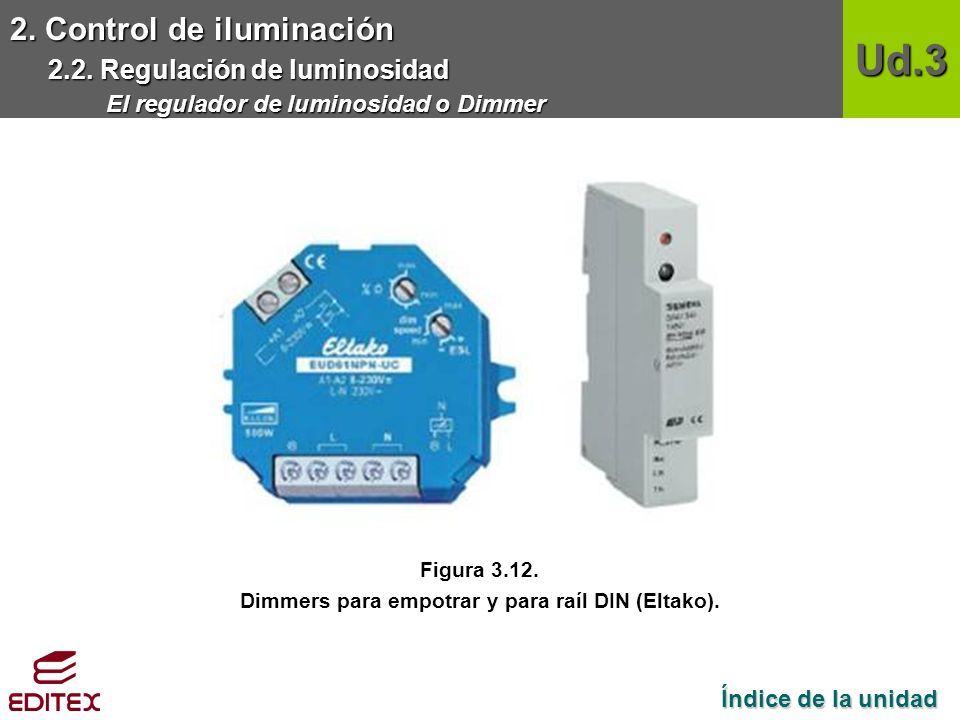

14 2. Control de iluminación 2.2. Regulación de luminosidad El regulador de luminosidad o Dimmer Ud.3 Índice de la unidad Índice de la unidad Figura 3.12. Dimmers para empotrar y para raíl DIN (Eltako).

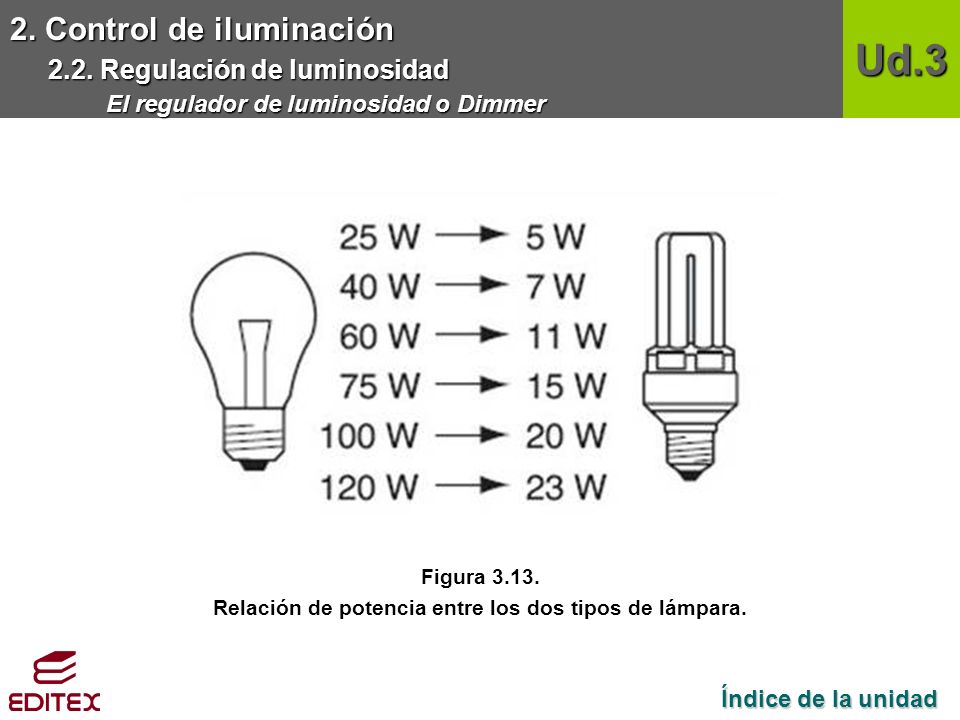

15 2. Control de iluminación 2.2. Regulación de luminosidad El regulador de luminosidad o Dimmer Ud.3 Índice de la unidad Índice de la unidad Figura 3.13. Relación de potencia entre los dos tipos de lámpara.

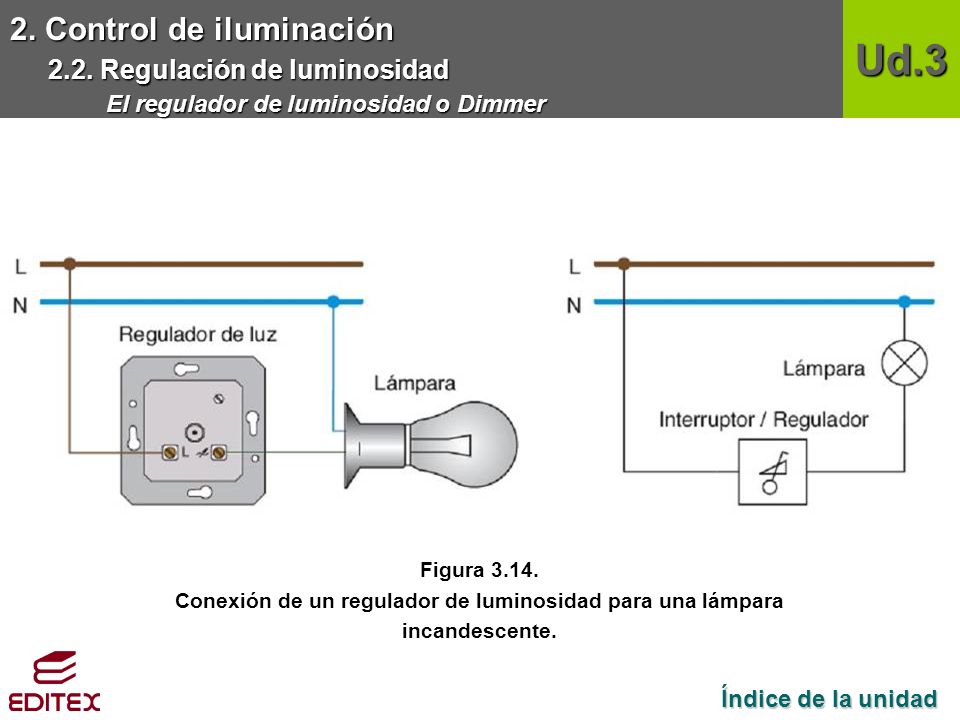

16 2. Control de iluminación 2.2. Regulación de luminosidad El regulador de luminosidad o Dimmer Ud.3 Índice de la unidad Índice de la unidad Figura 3.14. Conexión de un regulador de luminosidad para una lámpara incandescente.

17 2. Control de iluminación 2.2. Regulación de luminosidad El regulador de luminosidad o Dimmer Ud.3 Índice de la unidad Índice de la unidad Figura 3.15. Conexión de un regulador de control digital.

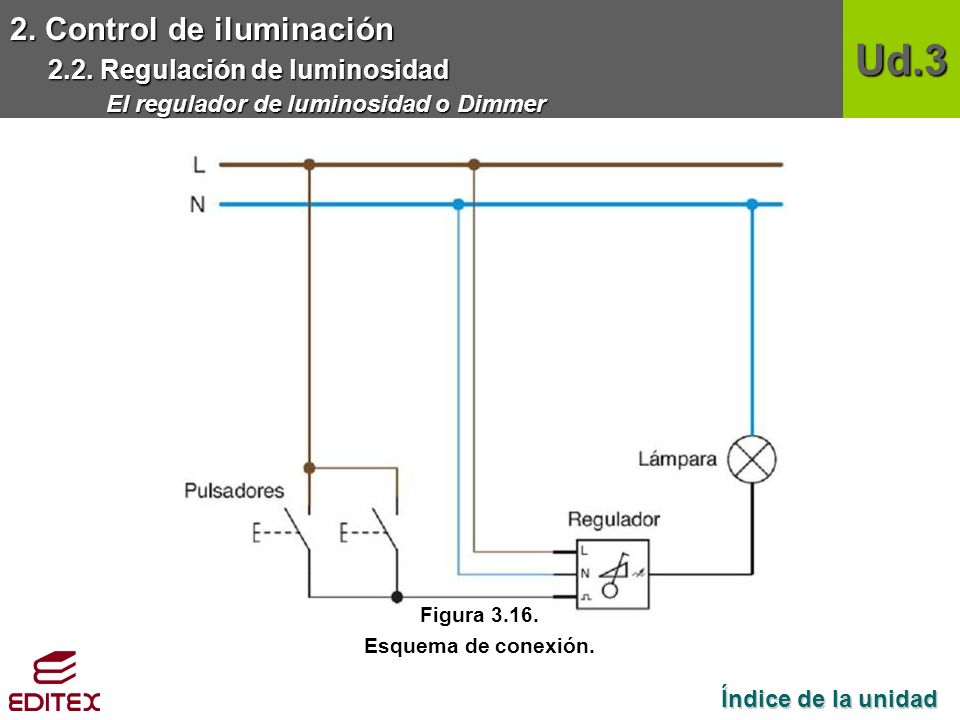

18 2. Control de iluminación 2.2. Regulación de luminosidad El regulador de luminosidad o Dimmer Ud.3 Índice de la unidad Índice de la unidad Figura 3.16. Esquema de conexión.

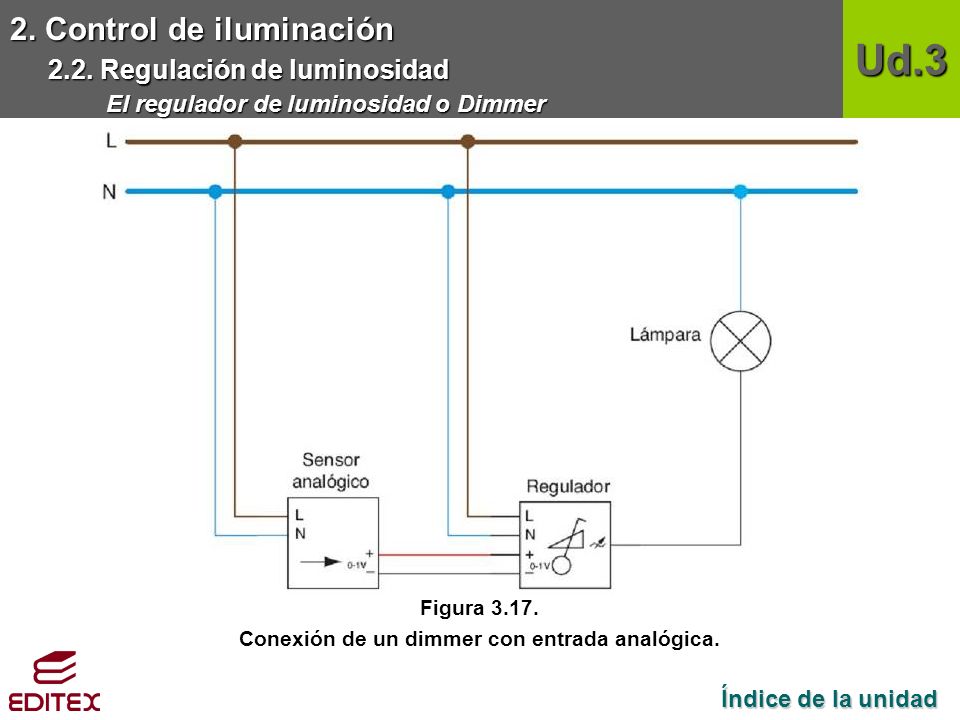

19 2. Control de iluminación 2.2. Regulación de luminosidad El regulador de luminosidad o Dimmer Ud.3 Índice de la unidad Índice de la unidad Figura 3.17. Conexión de un dimmer con entrada analógica.

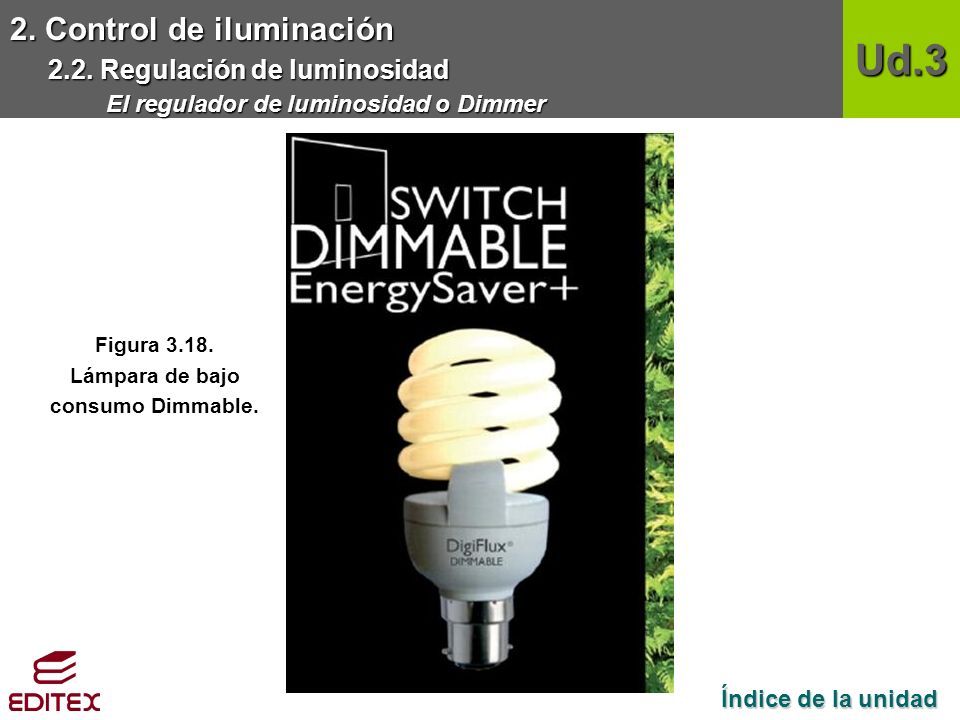

20 2. Control de iluminación 2.2. Regulación de luminosidad El regulador de luminosidad o Dimmer Ud.3 Índice de la unidad Índice de la unidad Figura 3.18. Lámpara de bajo consumo Dimmable.

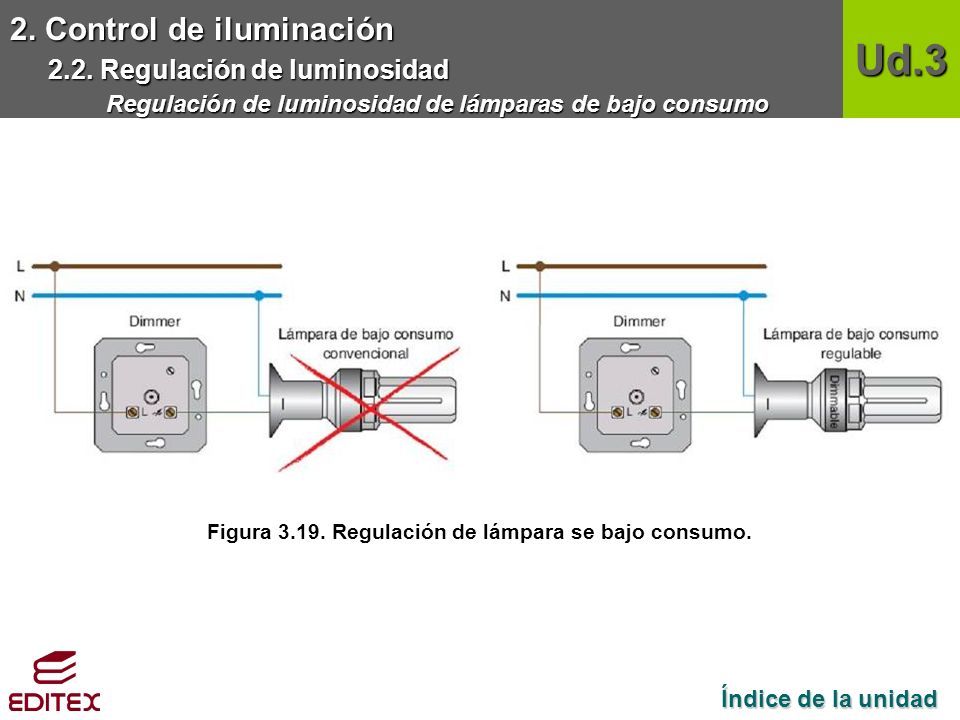

21 2. Control de iluminación 2.2. Regulación de luminosidad Regulación de luminosidad de lámparas de bajo consumo Ud.3 Índice de la unidad Índice de la unidad Figura 3.19. Regulación de lámpara se bajo consumo.

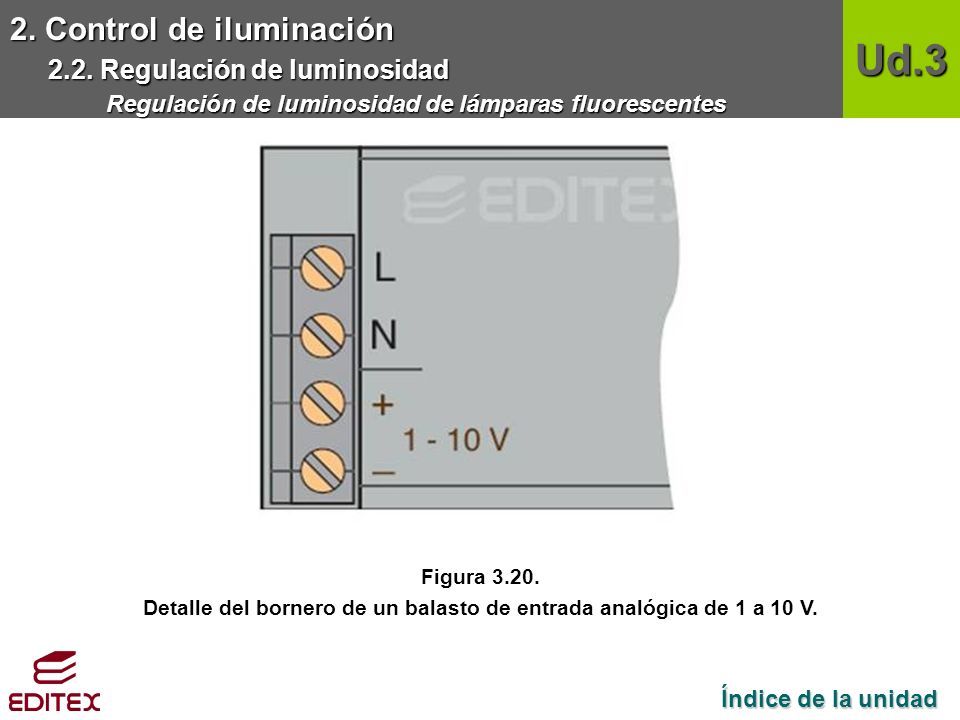

22 2. Control de iluminación 2.2. Regulación de luminosidad Regulación de luminosidad de lámparas fluorescentes Ud.3 Índice de la unidad Índice de la unidad Figura 3.20. Detalle del bornero de un balasto de entrada analógica de 1 a 10 V.

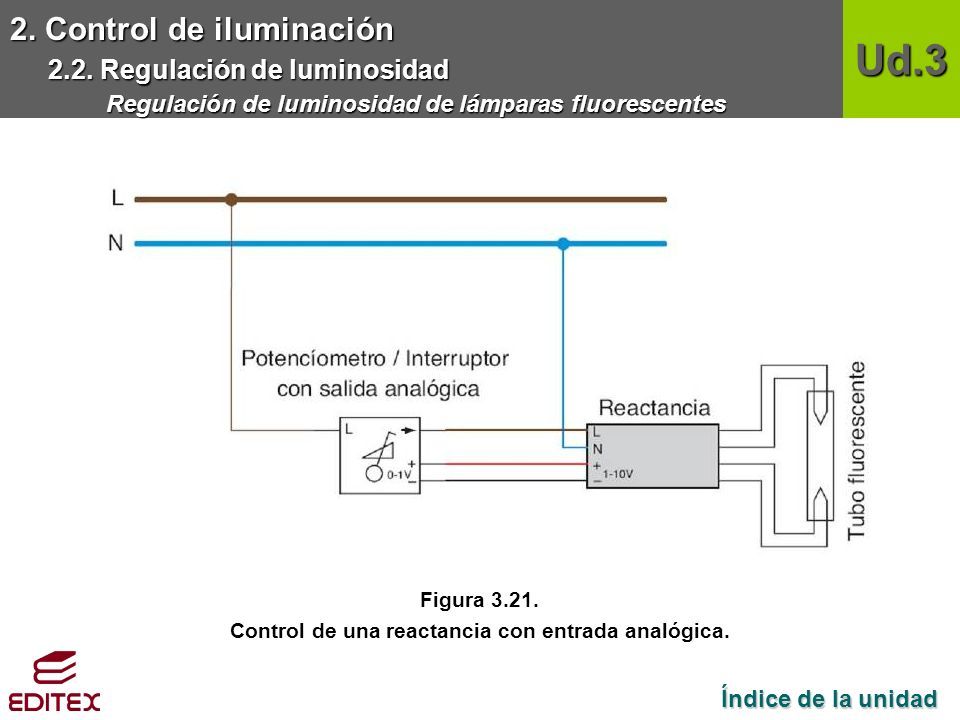

23 2. Control de iluminación 2.2. Regulación de luminosidad Regulación de luminosidad de lámparas fluorescentes Ud.3 Índice de la unidad Índice de la unidad Figura 3.21. Control de una reactancia con entrada analógica.

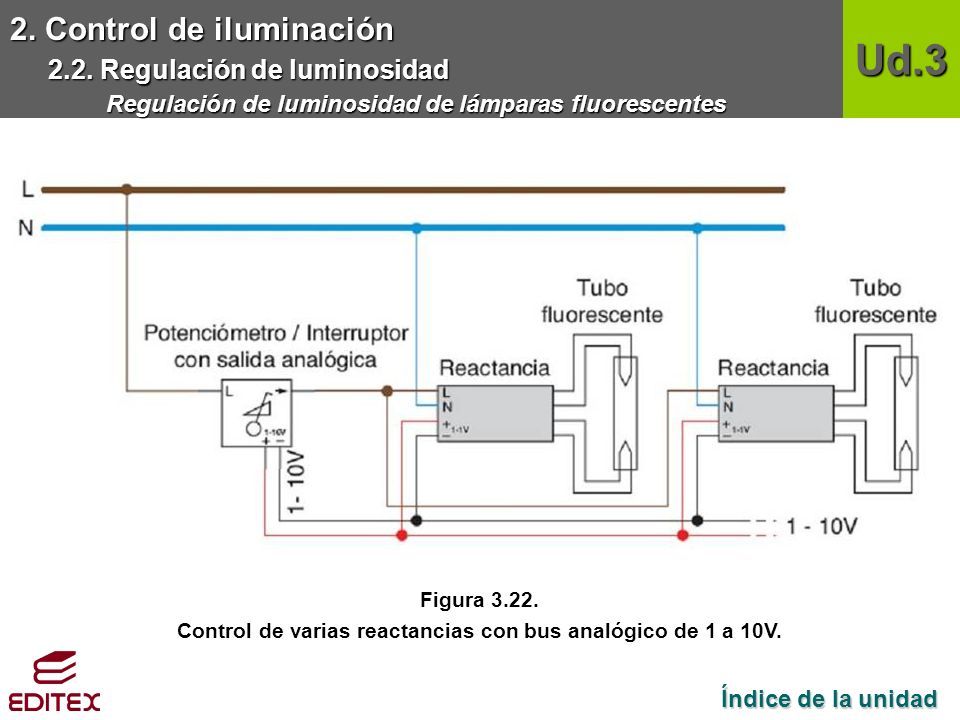

24 2. Control de iluminación 2.2. Regulación de luminosidad Regulación de luminosidad de lámparas fluorescentes Ud.3 Índice de la unidad Índice de la unidad Figura 3.22. Control de varias reactancias con bus analógico de 1 a 10V.

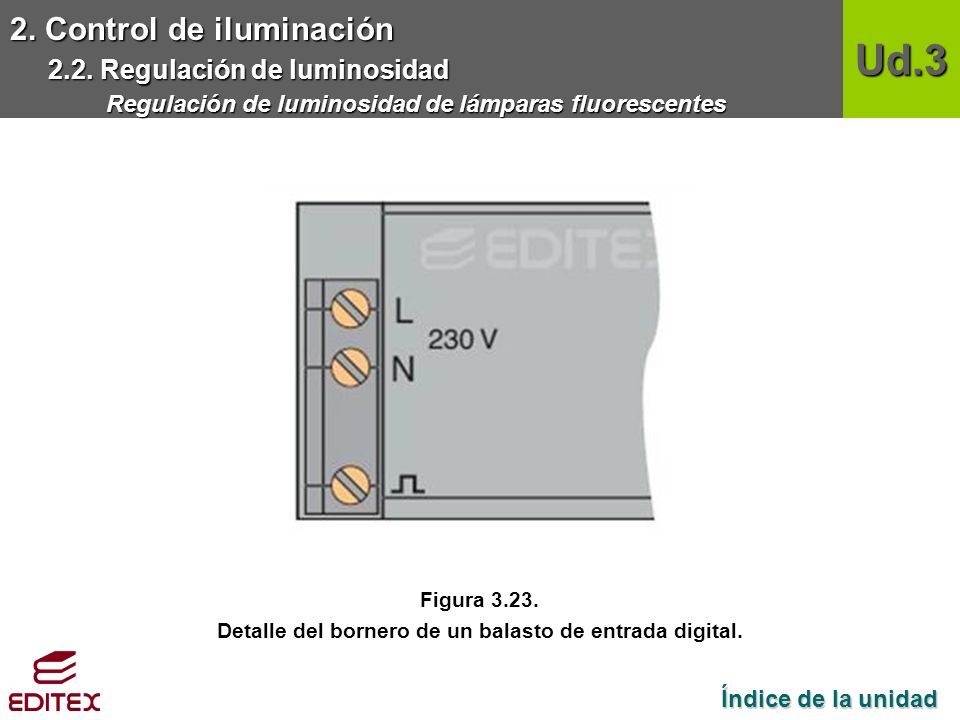

25 2. Control de iluminación 2.2. Regulación de luminosidad Regulación de luminosidad de lámparas fluorescentes Ud.3 Índice de la unidad Índice de la unidad Figura 3.23. Detalle del bornero de un balasto de entrada digital.

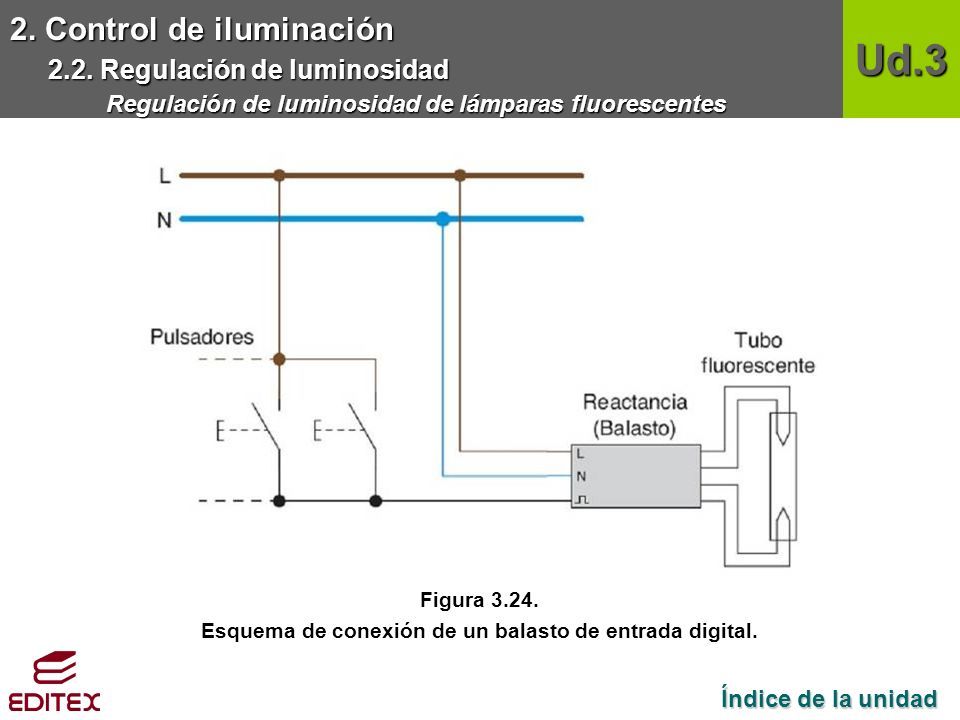

26 2. Control de iluminación 2.2. Regulación de luminosidad Regulación de luminosidad de lámparas fluorescentes Ud.3 Índice de la unidad Índice de la unidad Figura 3.24. Esquema de conexión de un balasto de entrada digital.

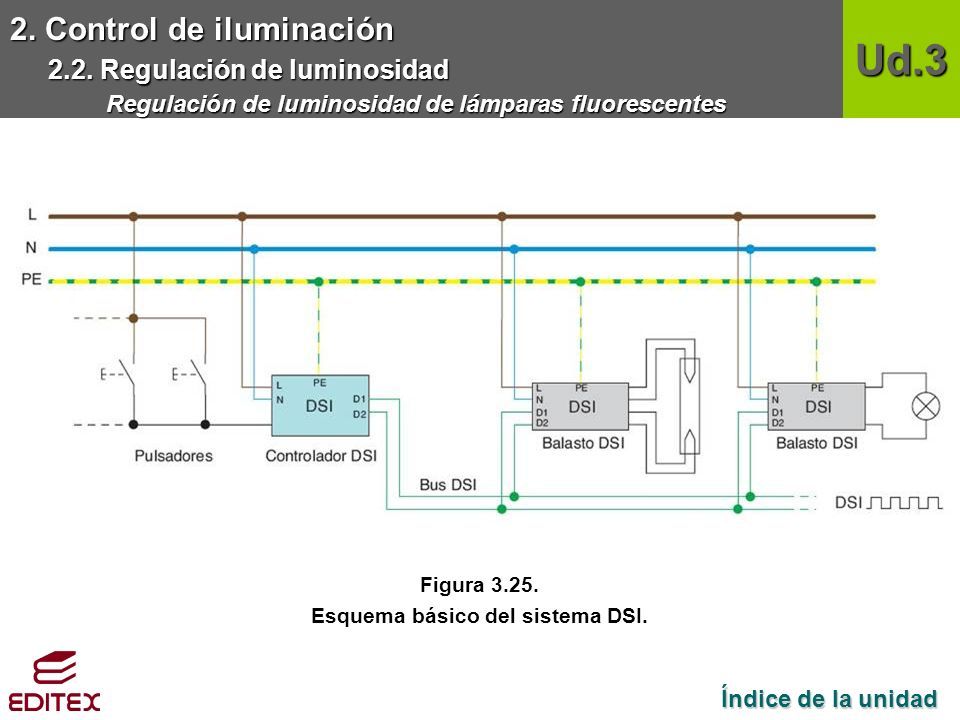

27 2. Control de iluminación 2.2. Regulación de luminosidad Regulación de luminosidad de lámparas fluorescentes Ud.3 Índice de la unidad Índice de la unidad Figura 3.25. Esquema básico del sistema DSI.

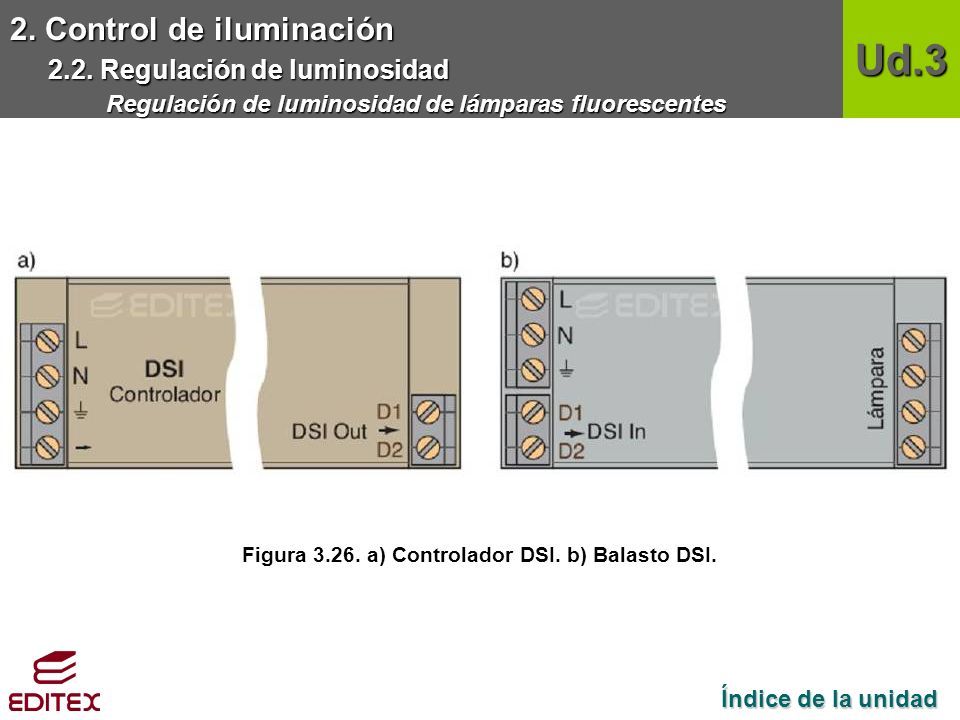

28 2. Control de iluminación 2.2. Regulación de luminosidad Regulación de luminosidad de lámparas fluorescentes Ud.3 Índice de la unidad Índice de la unidad Figura 3.26. a) Controlador DSI. b) Balasto DSI.

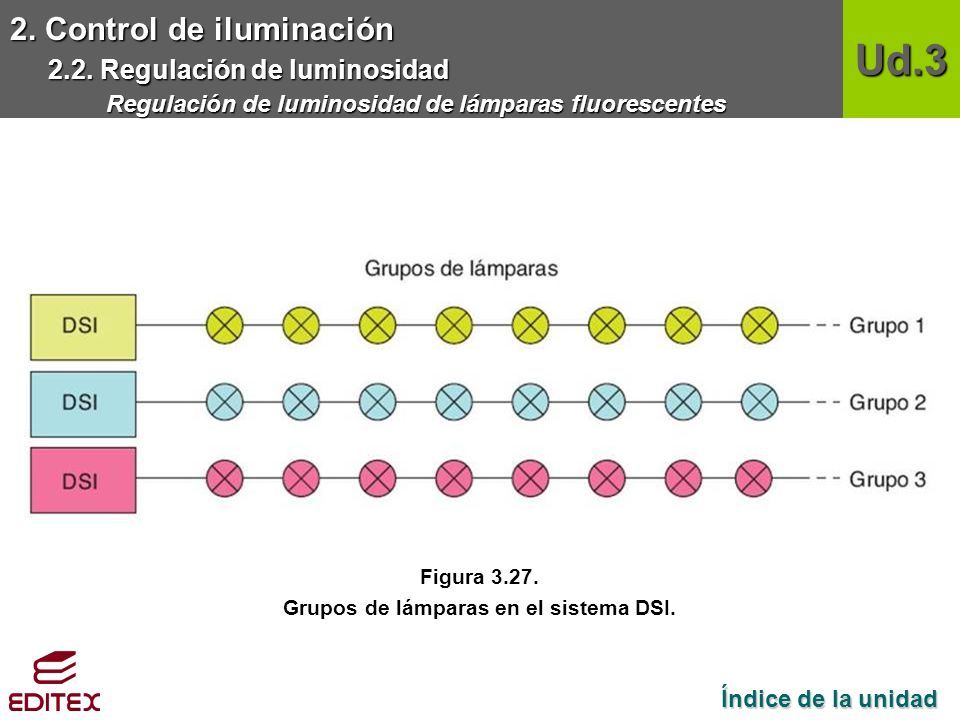

29 2. Control de iluminación 2.2. Regulación de luminosidad Regulación de luminosidad de lámparas fluorescentes Ud.3 Índice de la unidad Índice de la unidad Figura 3.27. Grupos de lámparas en el sistema DSI.

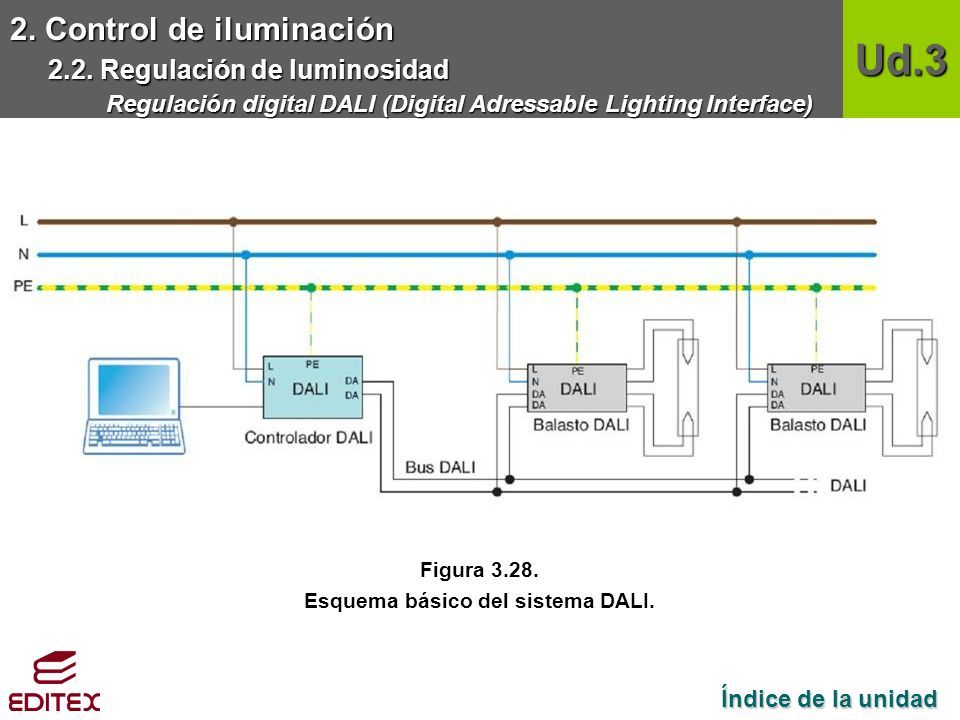

30 2. Control de iluminación 2.2. Regulación de luminosidad Regulación digital DALI (Digital Adressable Lighting Interface) Ud.3 Índice de la unidad Índice de la unidad Figura 3.28. Esquema básico del sistema DALI.

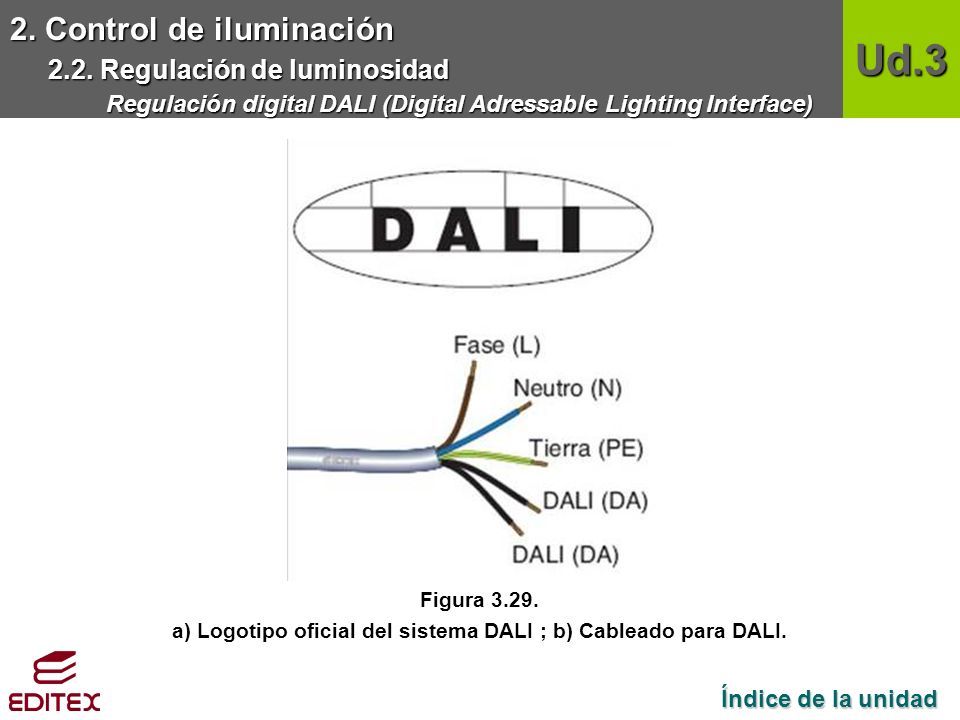

31 2. Control de iluminación 2.2. Regulación de luminosidad Regulación digital DALI (Digital Adressable Lighting Interface) Ud.3 Índice de la unidad Índice de la unidad Figura 3.29. a) Logotipo oficial del sistema DALI ; b) Cableado para DALI.

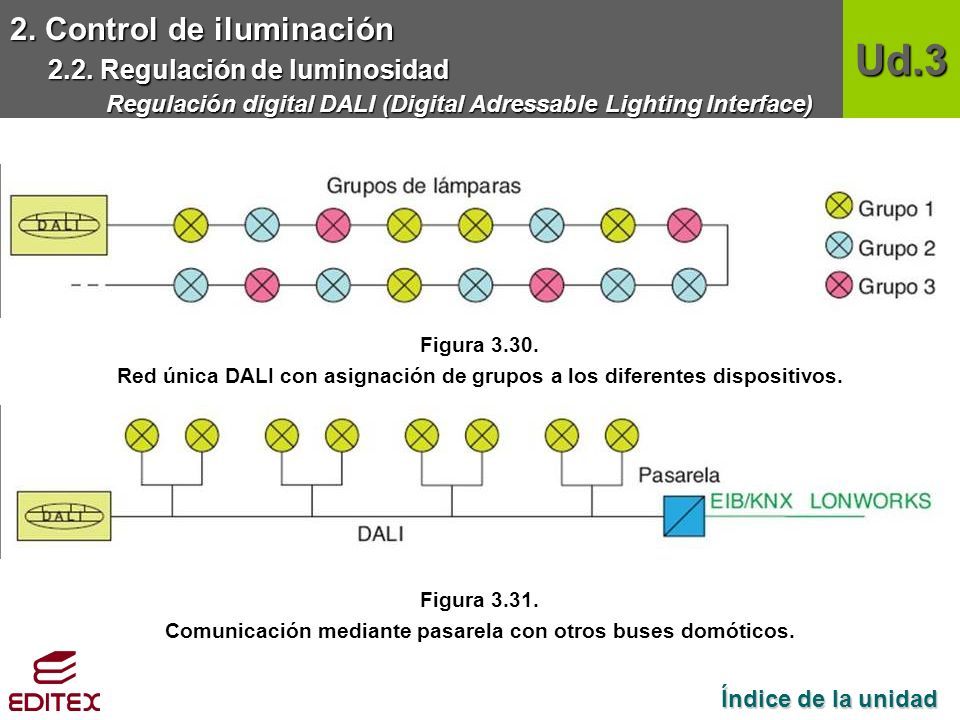

32 2. Control de iluminación 2.2. Regulación de luminosidad Regulación digital DALI (Digital Adressable Lighting Interface) Ud.3 Índice de la unidad Índice de la unidad Figura 3.30. Red única DALI con asignación de grupos a los diferentes dispositivos. Figura 3.31. Comunicación mediante pasarela con otros buses domóticos.

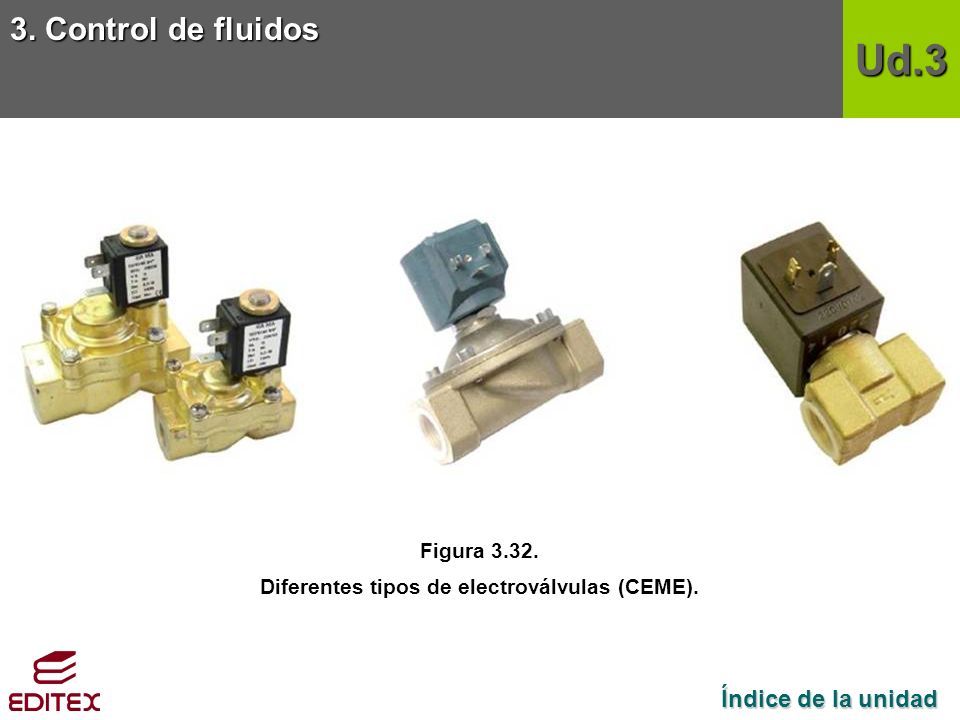

33 3. Control de fluidos Ud.3 Índice de la unidad Índice de la unidad Figura 3.32. Diferentes tipos de electroválvulas (CEME).

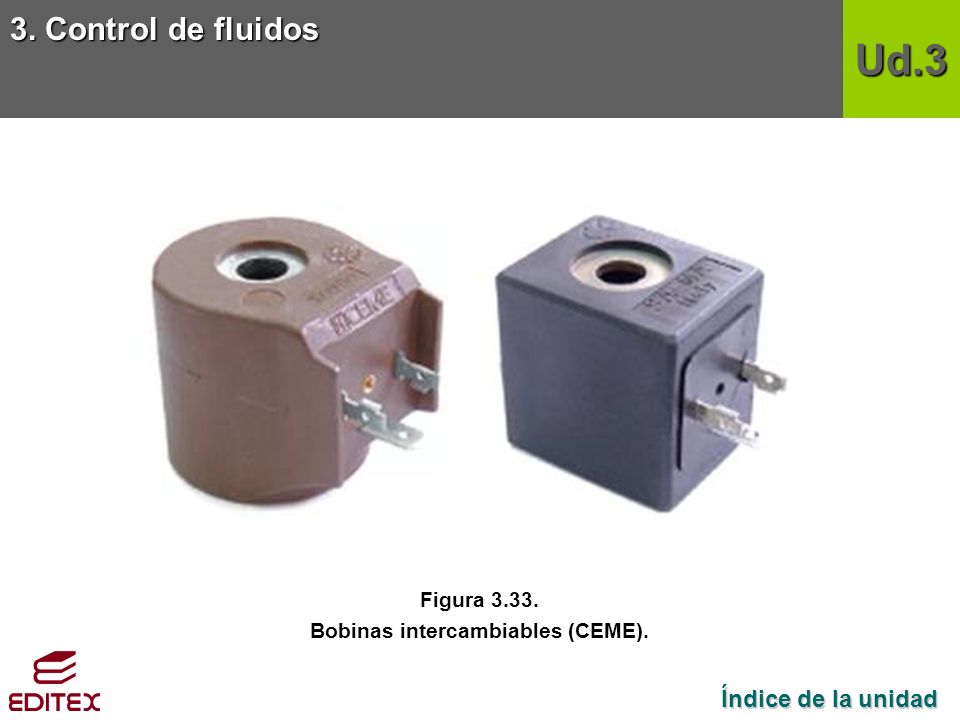

34 3. Control de fluidos Ud.3 Índice de la unidad Índice de la unidad Figura 3.33. Bobinas intercambiables (CEME).

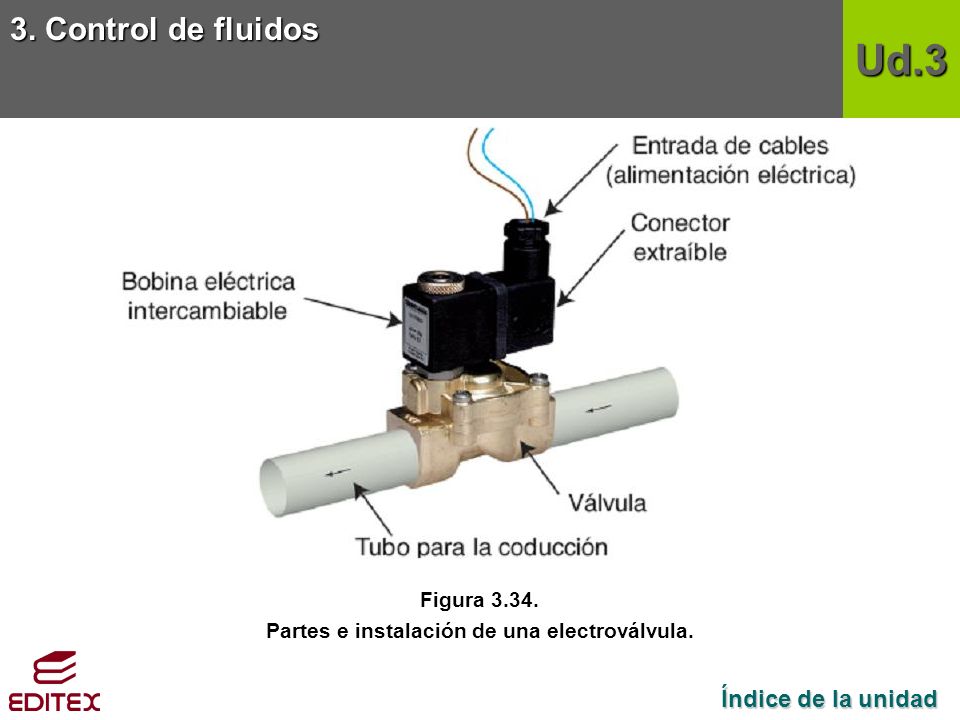

35 3. Control de fluidos Ud.3 Índice de la unidad Índice de la unidad Figura 3.34. Partes e instalación de una electroválvula.

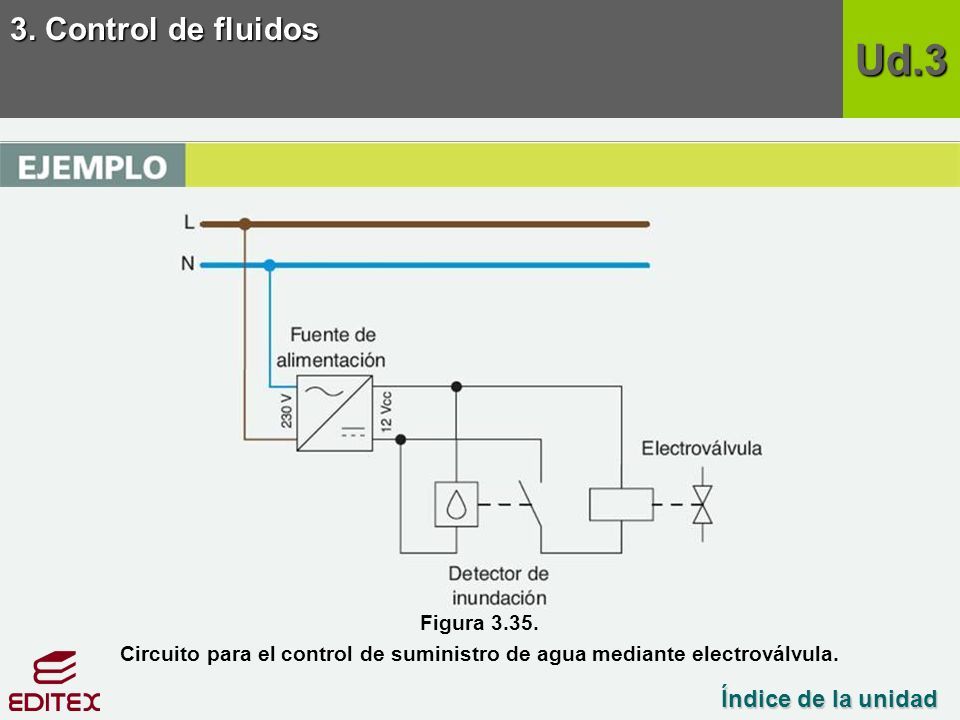

36 3. Control de fluidos Ud.3 Índice de la unidad Índice de la unidad Figura 3.35. Circuito para el control de suministro de agua mediante electroválvula.

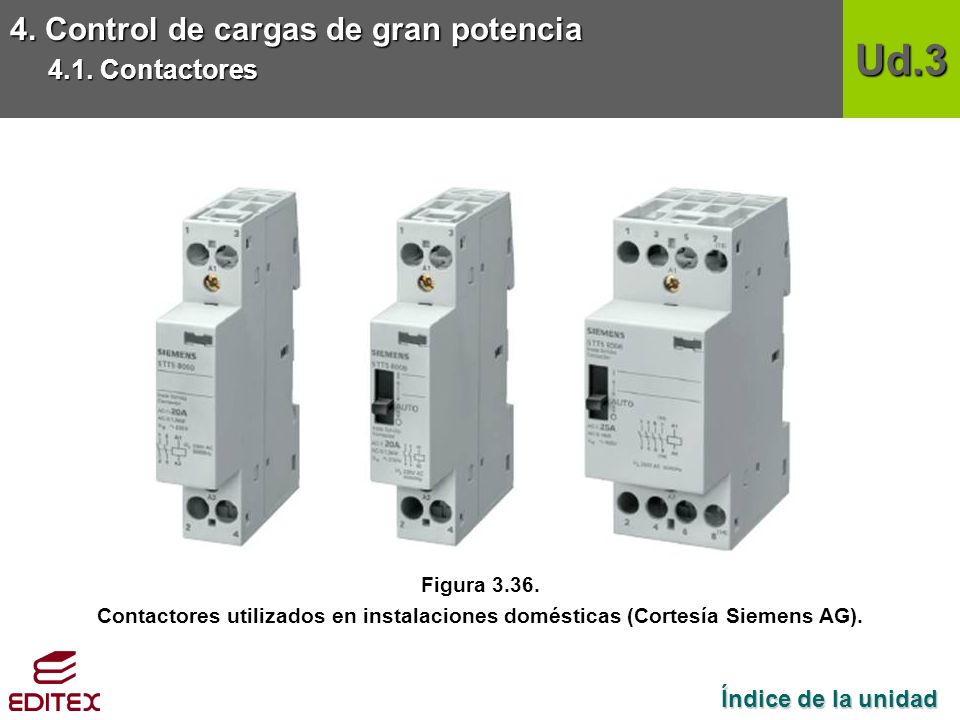

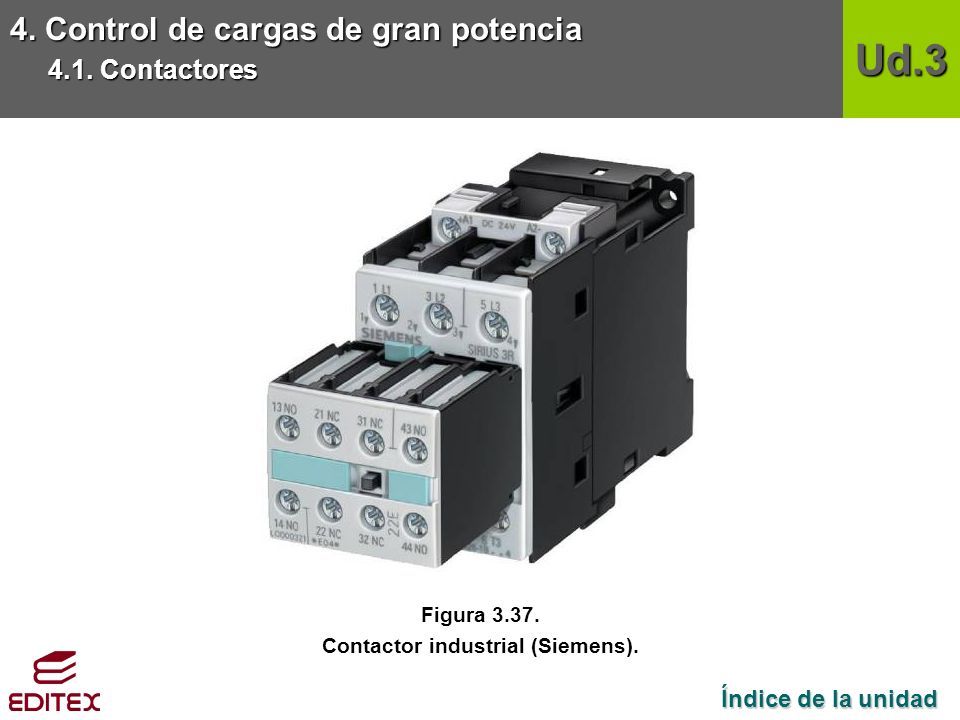

37 4. Control de cargas de gran potencia 4.1. Contactores Ud.3 Índice de la unidad Índice de la unidad Figura 3.36. Contactores utilizados en instalaciones domésticas (Cortesía Siemens AG).

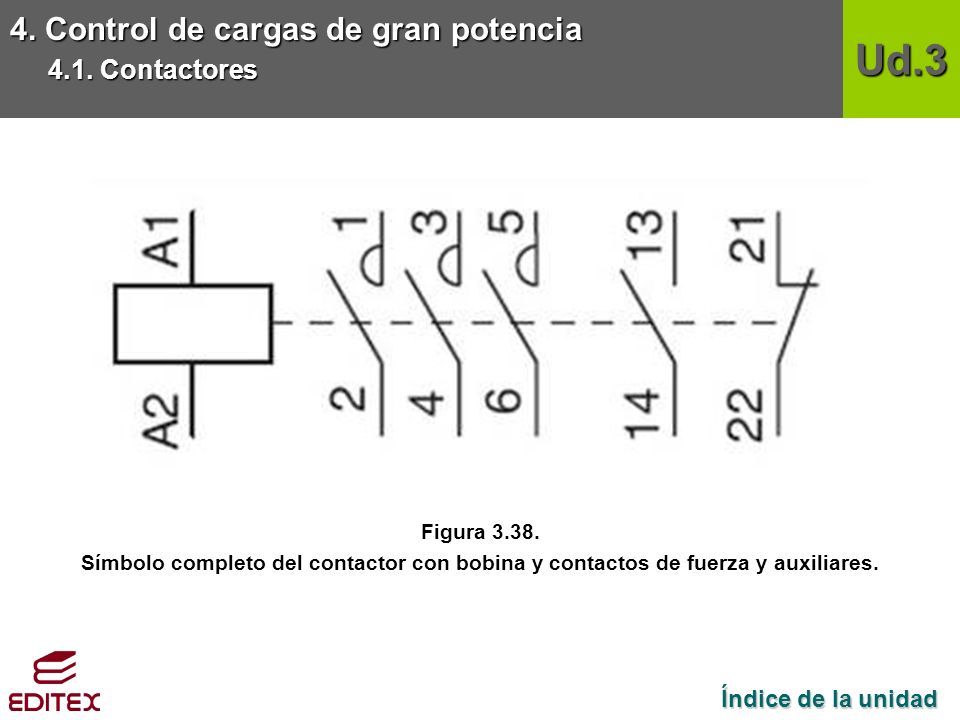

38 4. Control de cargas de gran potencia 4.1. Contactores Ud.3 Índice de la unidad Índice de la unidad Figura 3.37. Contactor industrial (Siemens).

39 4. Control de cargas de gran potencia 4.1. Contactores Ud.3 Índice de la unidad Índice de la unidad Figura 3.38. Símbolo completo del contactor con bobina y contactos de fuerza y auxiliares.

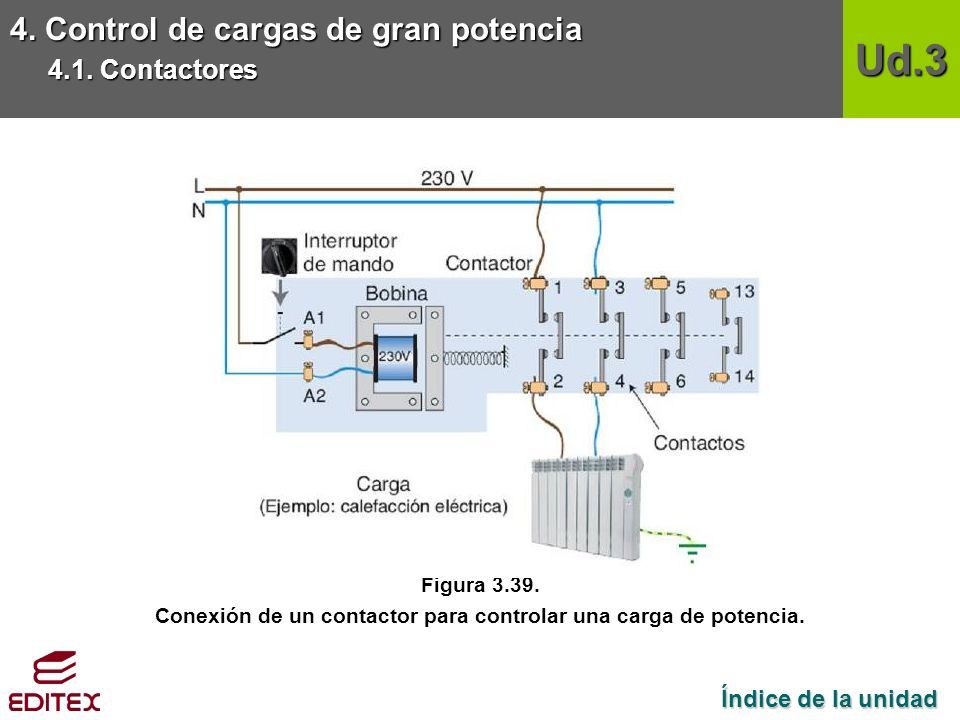

40 4. Control de cargas de gran potencia 4.1. Contactores Ud.3 Índice de la unidad Índice de la unidad Figura 3.39. Conexión de un contactor para controlar una carga de potencia.

41 4. Control de cargas de gran potencia 4.2. Relés Ud.3 Índice de la unidad Índice de la unidad Figura 3.40. Diferentes tipos de relés.

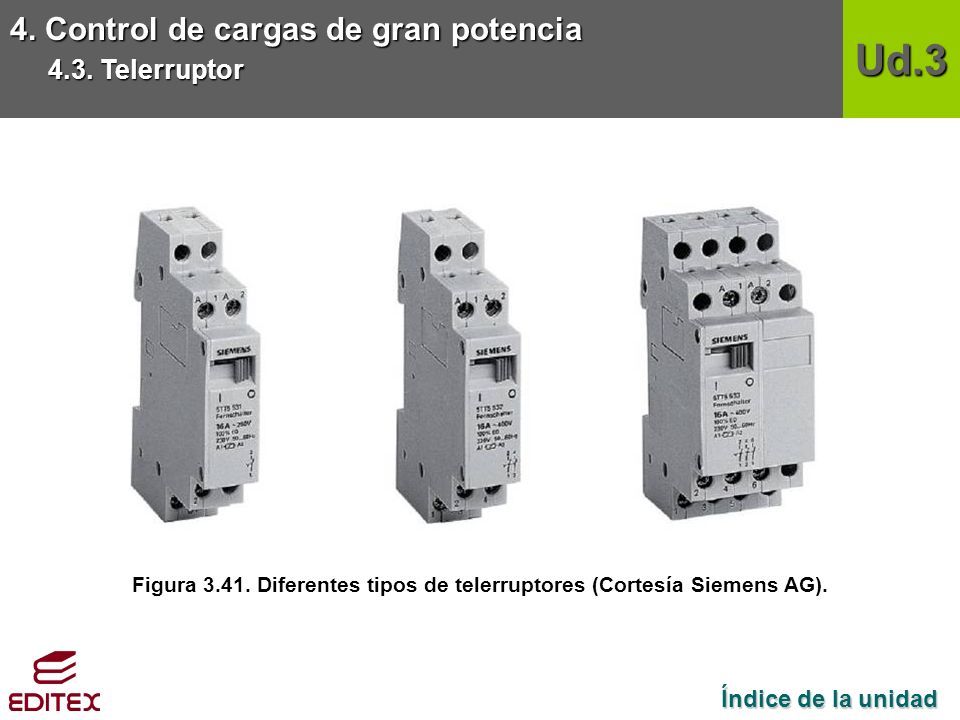

42 4. Control de cargas de gran potencia 4.3. Telerruptor Ud.3 Índice de la unidad Índice de la unidad Figura 3.41. Diferentes tipos de telerruptores (Cortesía Siemens AG).

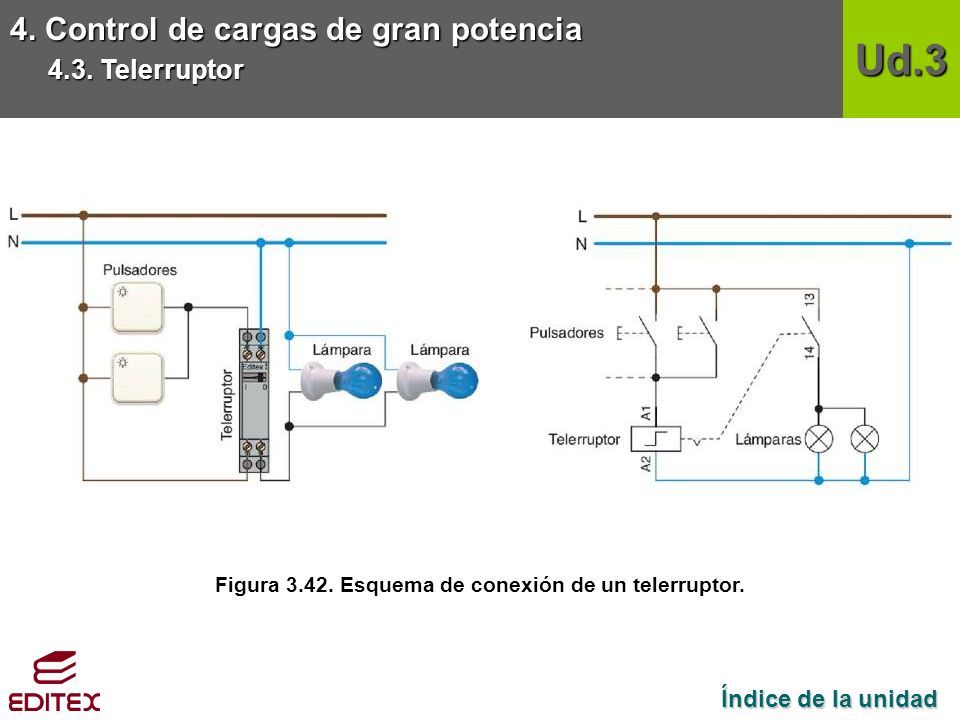

43 4. Control de cargas de gran potencia 4.3. Telerruptor Ud.3 Índice de la unidad Índice de la unidad Figura 3.42. Esquema de conexión de un telerruptor.

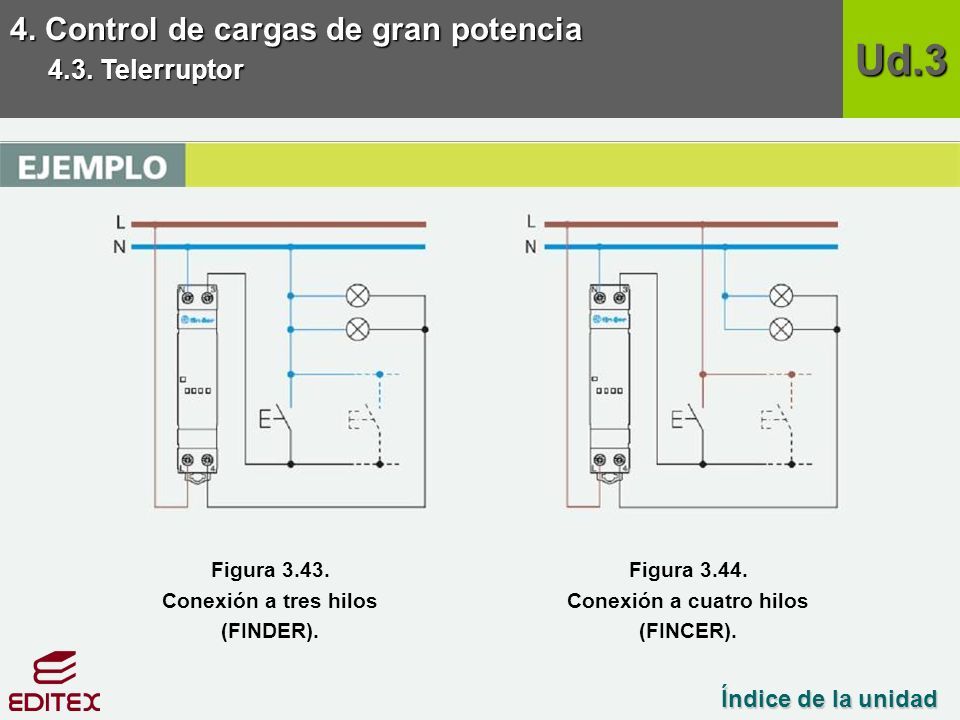

44 4. Control de cargas de gran potencia 4.3. Telerruptor Ud.3 Índice de la unidad Índice de la unidad Figura 3.43. Conexión a tres hilos (FINDER). Figura 3.44. Conexión a cuatro hilos (FINCER).

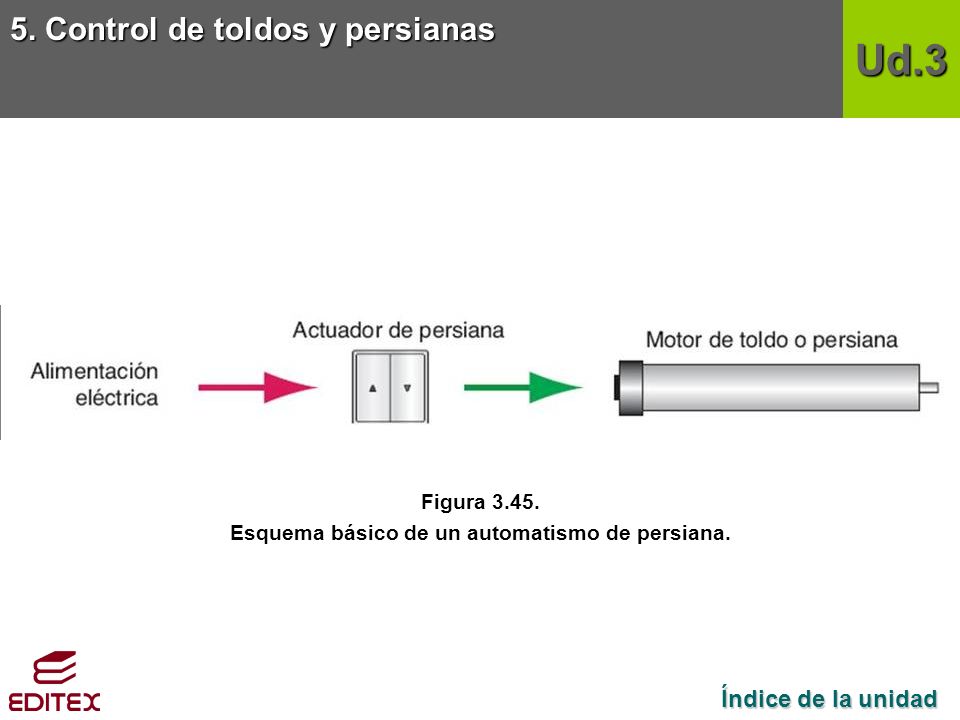

45 5. Control de toldos y persianas Ud.3 Índice de la unidad Índice de la unidad Figura 3.45. Esquema básico de un automatismo de persiana.

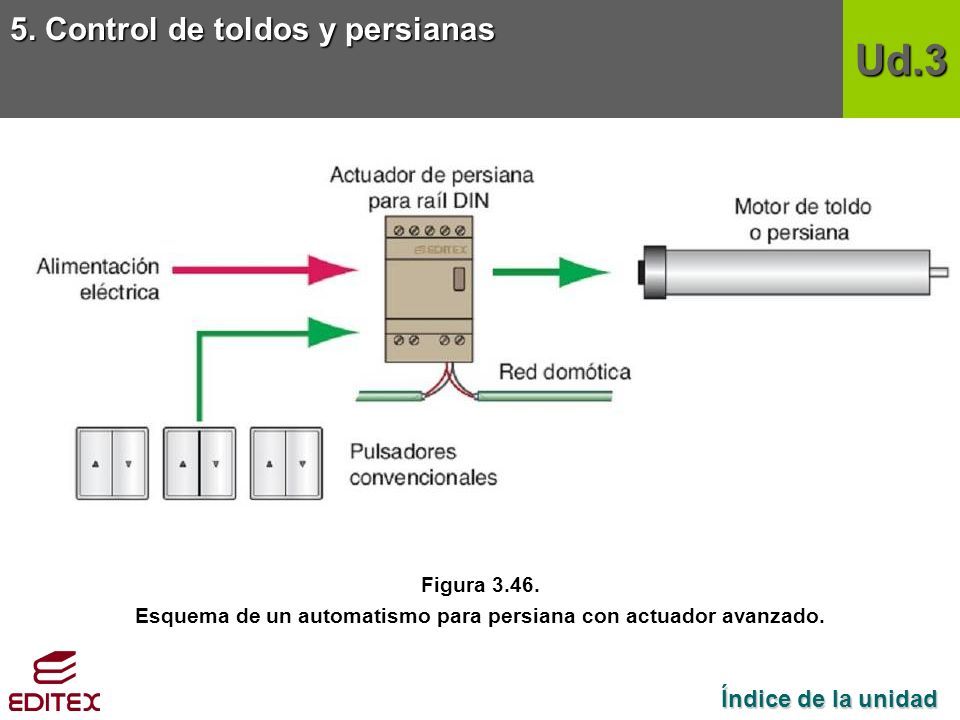

46 5. Control de toldos y persianas Ud.3 Índice de la unidad Índice de la unidad Figura 3.46. Esquema de un automatismo para persiana con actuador avanzado.

47 5. Control de toldos y persianas 5.1. Motores para el control de persianas y toldos Ud.3 Índice de la unidad Índice de la unidad Figura 3.47. Motores para persianas o toldos.

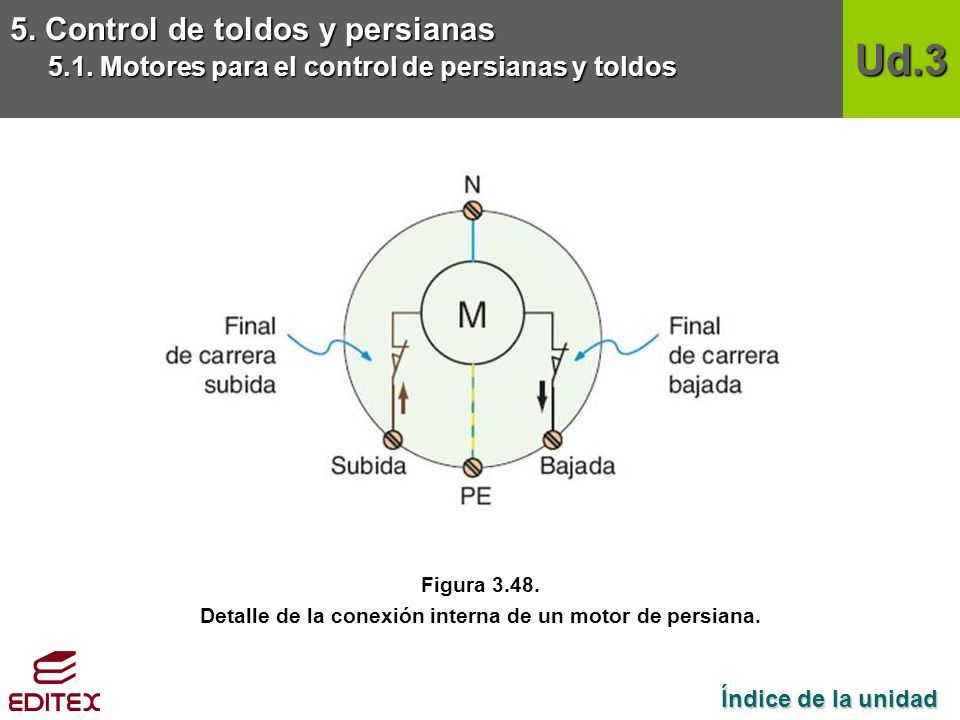

48 5. Control de toldos y persianas 5.1. Motores para el control de persianas y toldos Ud.3 Índice de la unidad Índice de la unidad Figura 3.48. Detalle de la conexión interna de un motor de persiana.

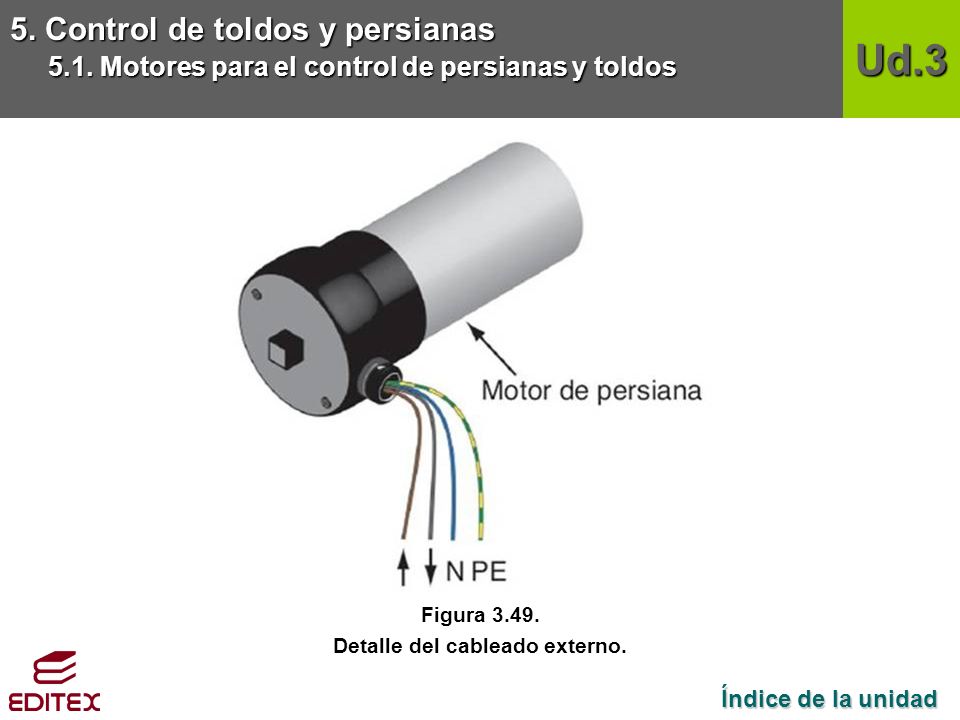

49 5. Control de toldos y persianas 5.1. Motores para el control de persianas y toldos Ud.3 Índice de la unidad Índice de la unidad Figura 3.49. Detalle del cableado externo.

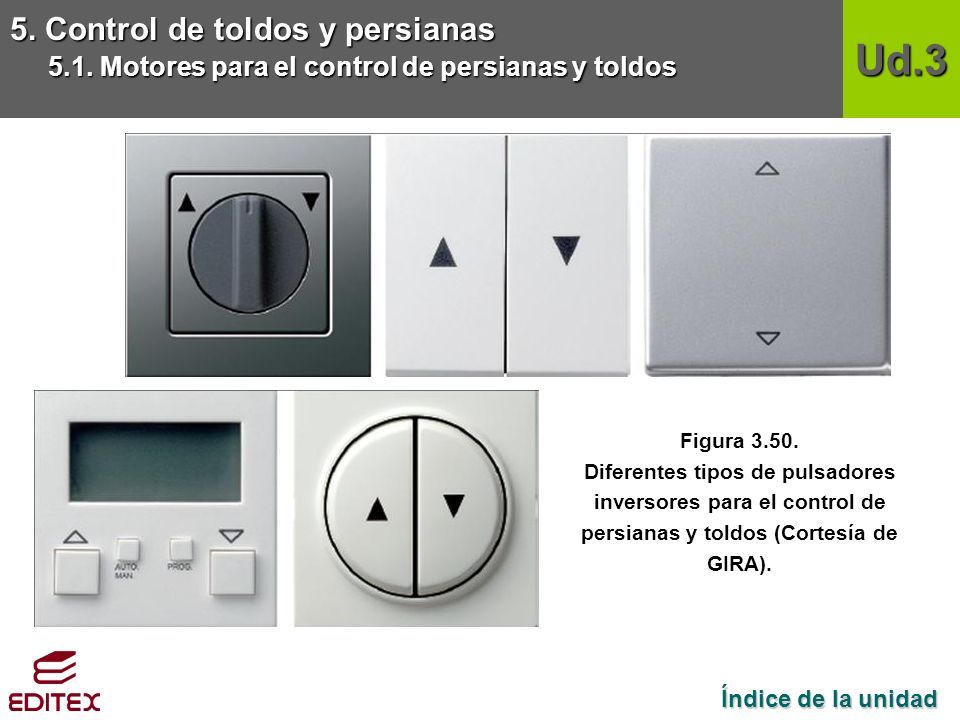

50 5. Control de toldos y persianas 5.1. Motores para el control de persianas y toldos Ud.3 Índice de la unidad Índice de la unidad Figura 3.50. Diferentes tipos de pulsadores inversores para el control de persianas y toldos (Cortesía de GIRA).

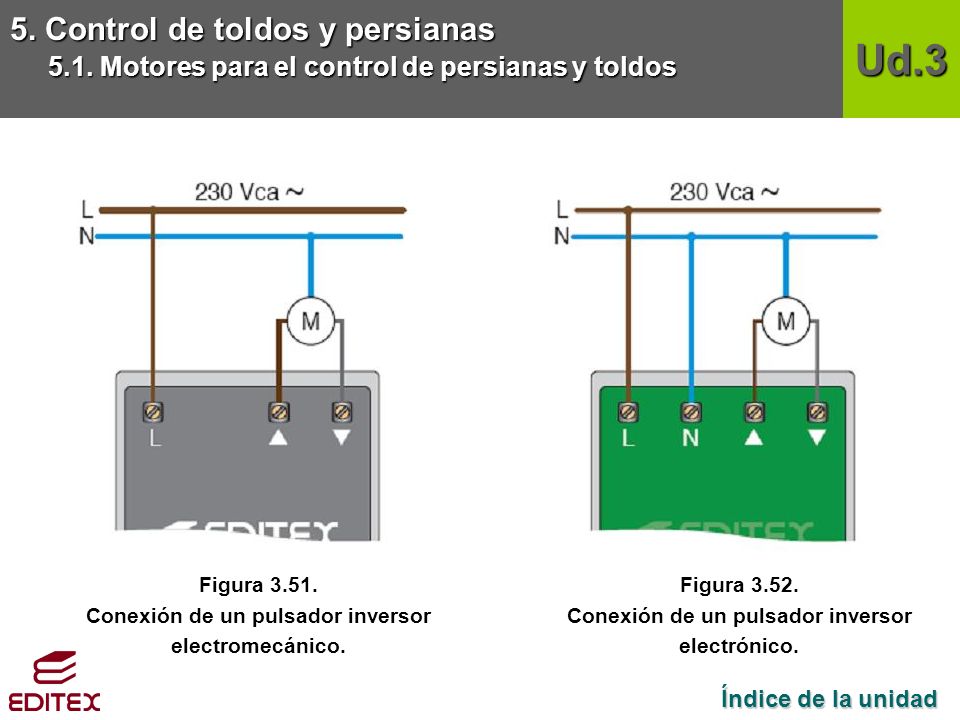

51 5. Control de toldos y persianas 5.1. Motores para el control de persianas y toldos Ud.3 Índice de la unidad Índice de la unidad Figura 3.51. Conexión de un pulsador inversor electromecánico. Figura 3.52. Conexión de un pulsador inversor electrónico.

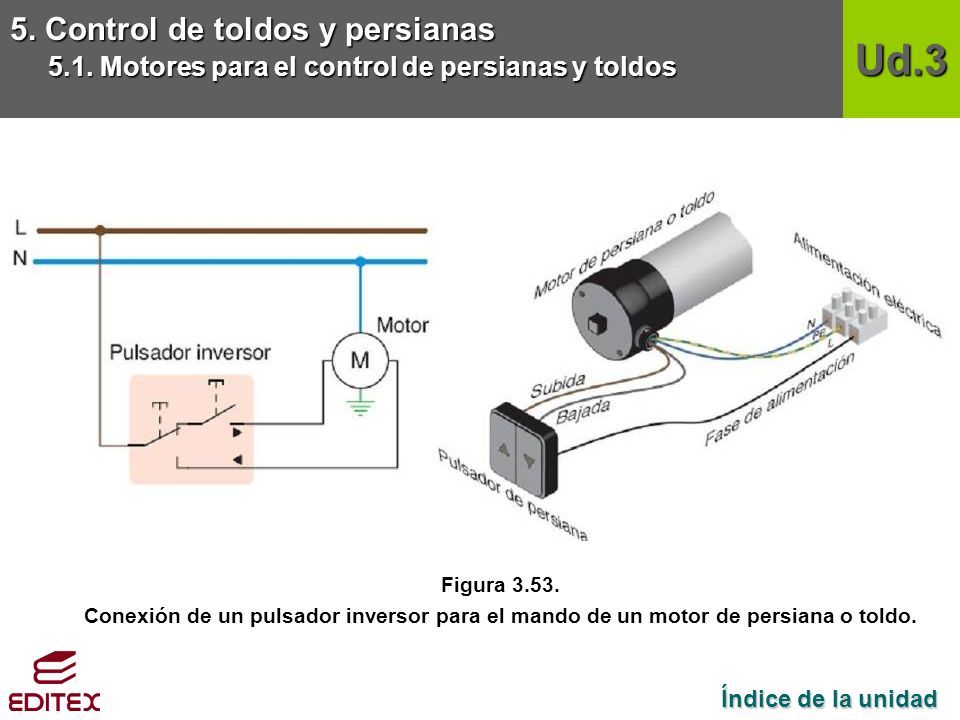

52 5. Control de toldos y persianas 5.1. Motores para el control de persianas y toldos Ud.3 Índice de la unidad Índice de la unidad Figura 3.53. Conexión de un pulsador inversor para el mando de un motor de persiana o toldo.

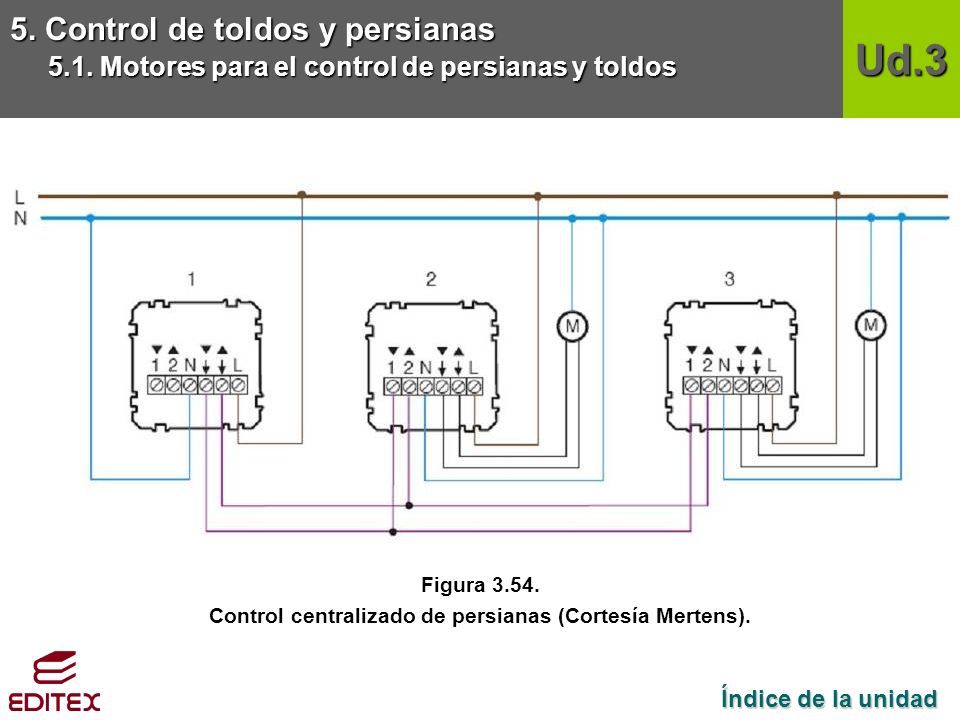

53 5. Control de toldos y persianas 5.1. Motores para el control de persianas y toldos Ud.3 Índice de la unidad Índice de la unidad Figura 3.54. Control centralizado de persianas (Cortesía Mertens).

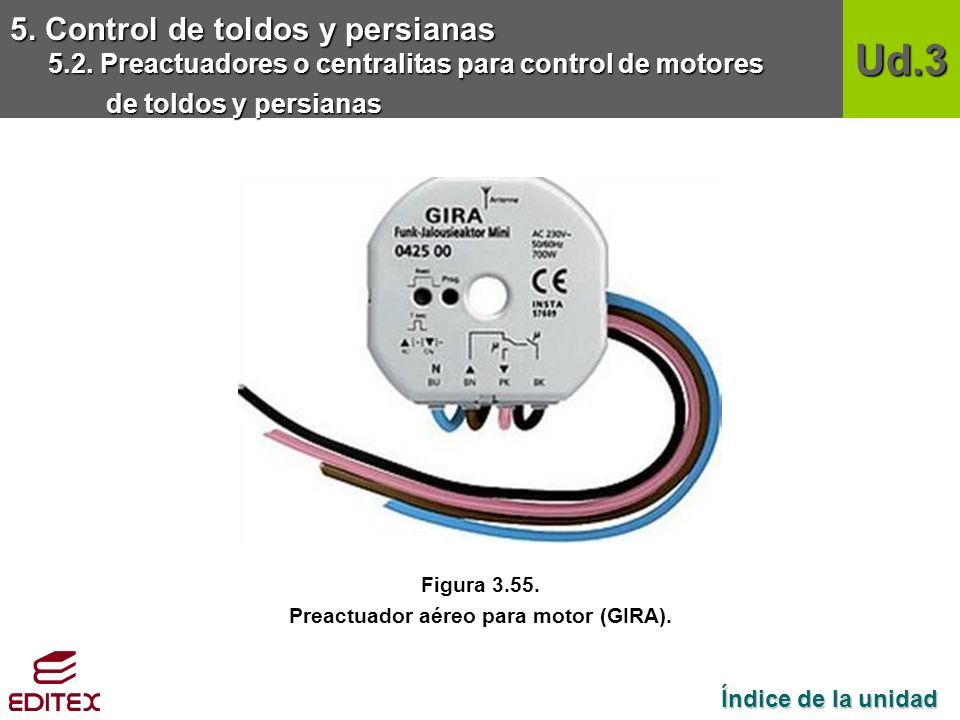

54 5. Control de toldos y persianas 5.2. Preactuadores o centralitas para control de motores de toldos y persianas Ud.3 Índice de la unidad Índice de la unidad Figura 3.55. Preactuador aéreo para motor (GIRA).

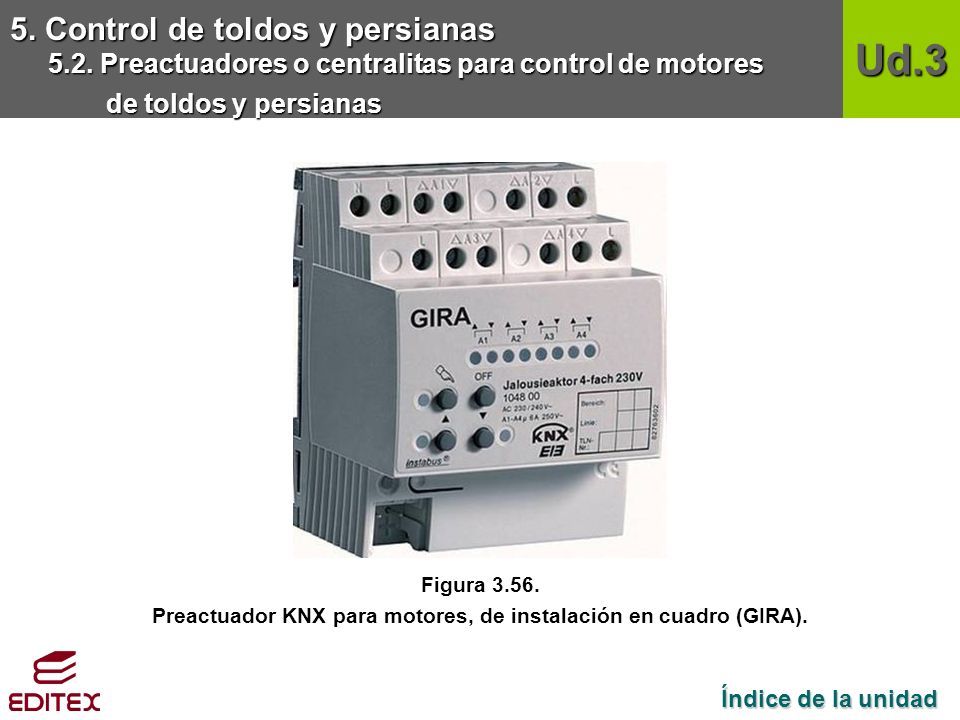

55 5. Control de toldos y persianas 5.2. Preactuadores o centralitas para control de motores de toldos y persianas Ud.3 Índice de la unidad Índice de la unidad Figura 3.56. Preactuador KNX para motores, de instalación en cuadro (GIRA).

56 5. Control de toldos y persianas 5.2. Preactuadores o centralitas para control de motores de toldos y persianas Ud.3 Índice de la unidad Índice de la unidad Figura 3.57. Ejemplo de conexión de un preactuador de motor para el control de un toldo.

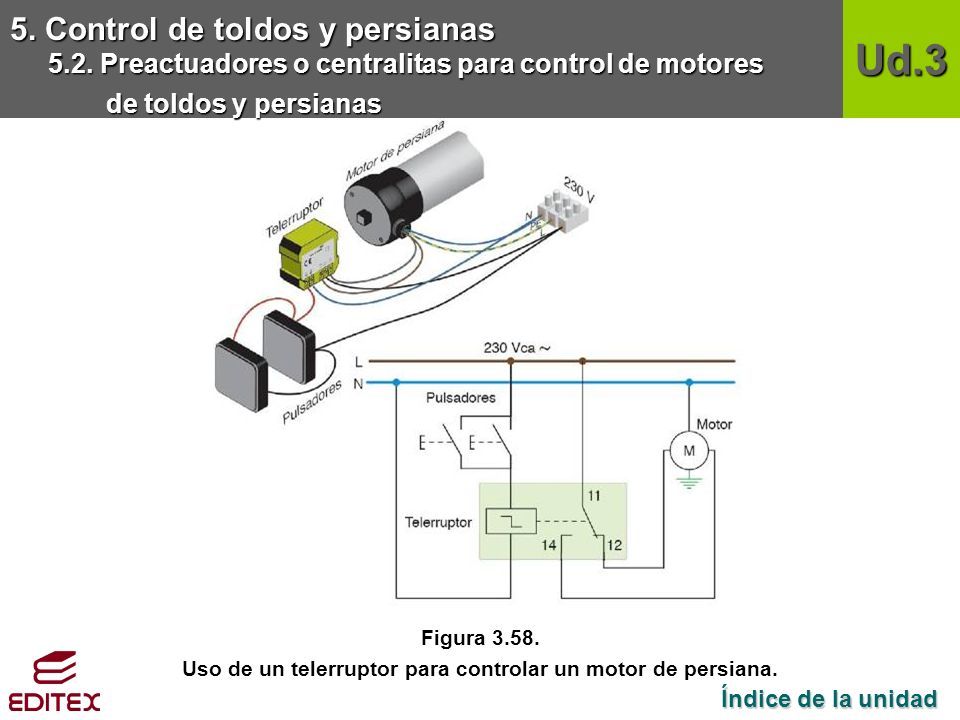

57 5. Control de toldos y persianas 5.2. Preactuadores o centralitas para control de motores de toldos y persianas Ud.3 Índice de la unidad Índice de la unidad Figura 3.58. Uso de un telerruptor para controlar un motor de persiana.

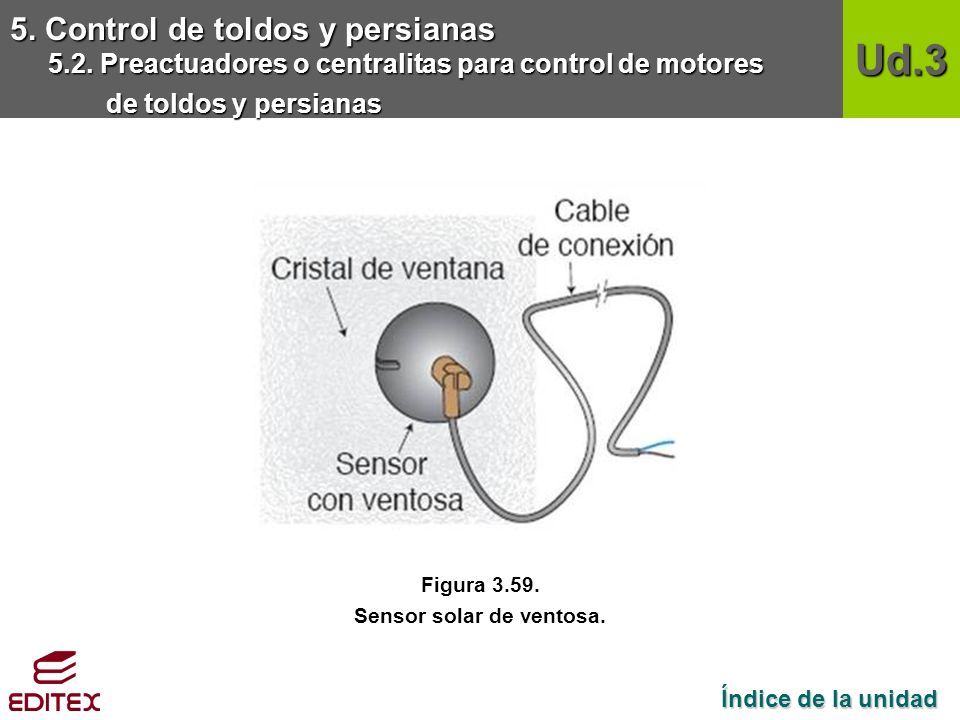

58 5. Control de toldos y persianas 5.2. Preactuadores o centralitas para control de motores de toldos y persianas Ud.3 Índice de la unidad Índice de la unidad Figura 3.59. Sensor solar de ventosa.

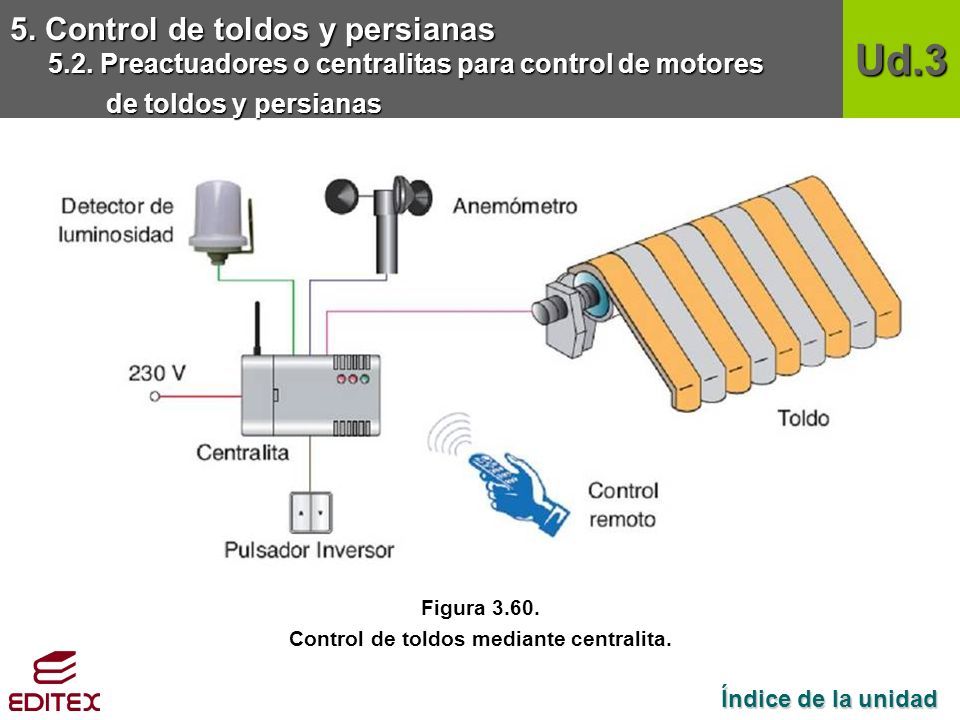

59 5. Control de toldos y persianas 5.2. Preactuadores o centralitas para control de motores de toldos y persianas Ud.3 Índice de la unidad Índice de la unidad Figura 3.60. Control de toldos mediante centralita.

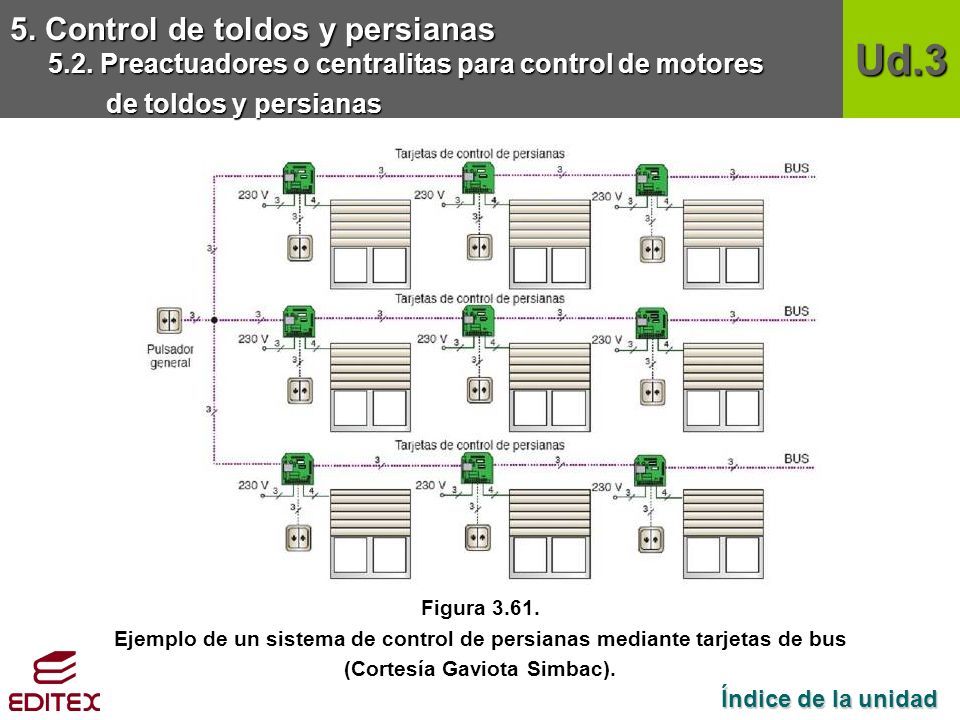

60 5. Control de toldos y persianas 5.2. Preactuadores o centralitas para control de motores de toldos y persianas Ud.3 Índice de la unidad Índice de la unidad Figura 3.61. Ejemplo de un sistema de control de persianas mediante tarjetas de bus (Cortesía Gaviota Simbac).

61 6. Sirenas y avisadores Ud.3 Índice de la unidad Índice de la unidad Figura 3.62. Sirenas para alarmas técnicas para instalar en interior.

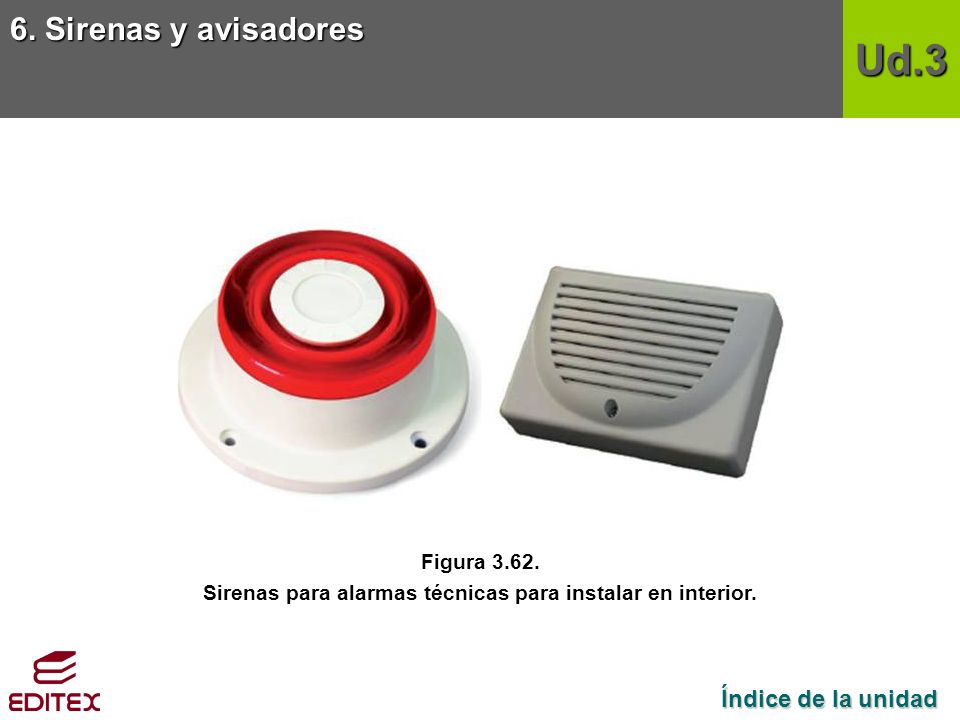

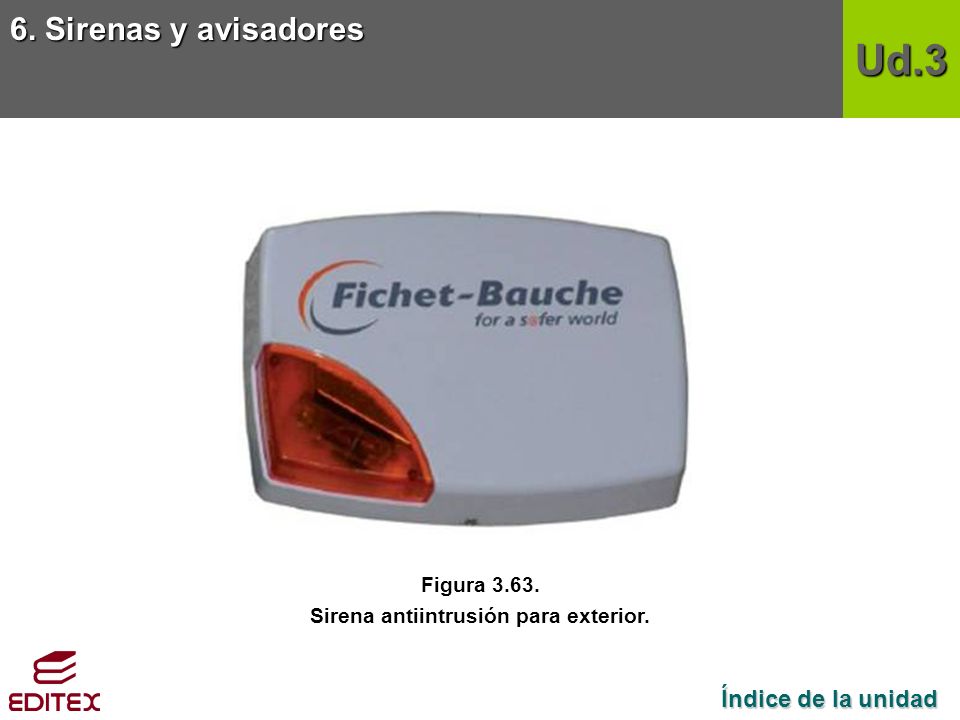

62 6. Sirenas y avisadores Ud.3 Índice de la unidad Índice de la unidad Figura 3.63. Sirena antiintrusión para exterior.

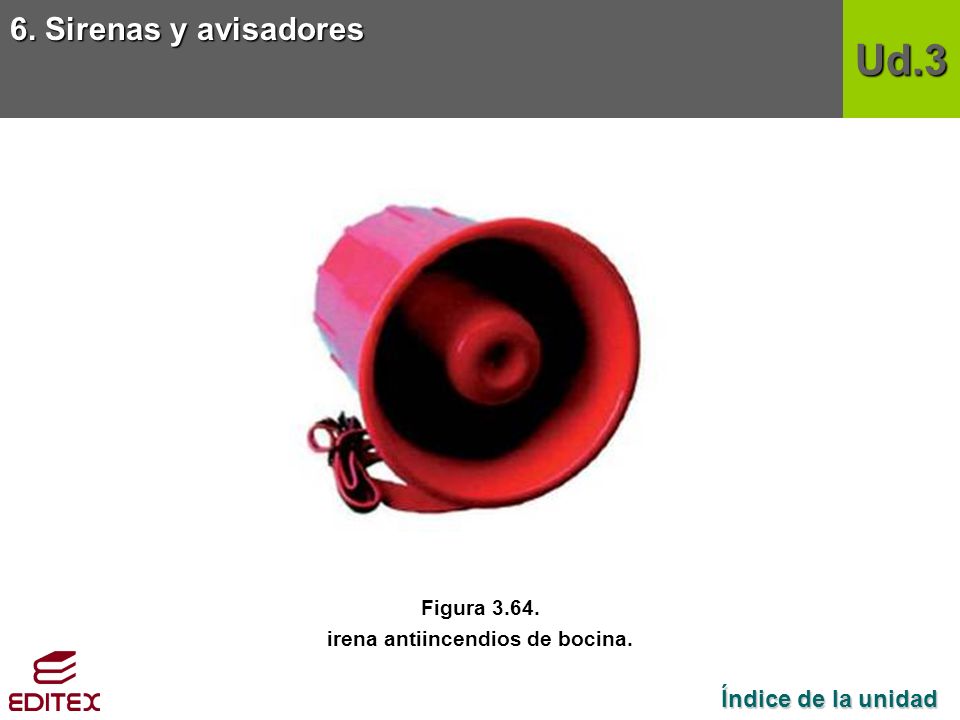

63 6. Sirenas y avisadores Ud.3 Índice de la unidad Índice de la unidad Figura 3.64. irena antiincendios de bocina.

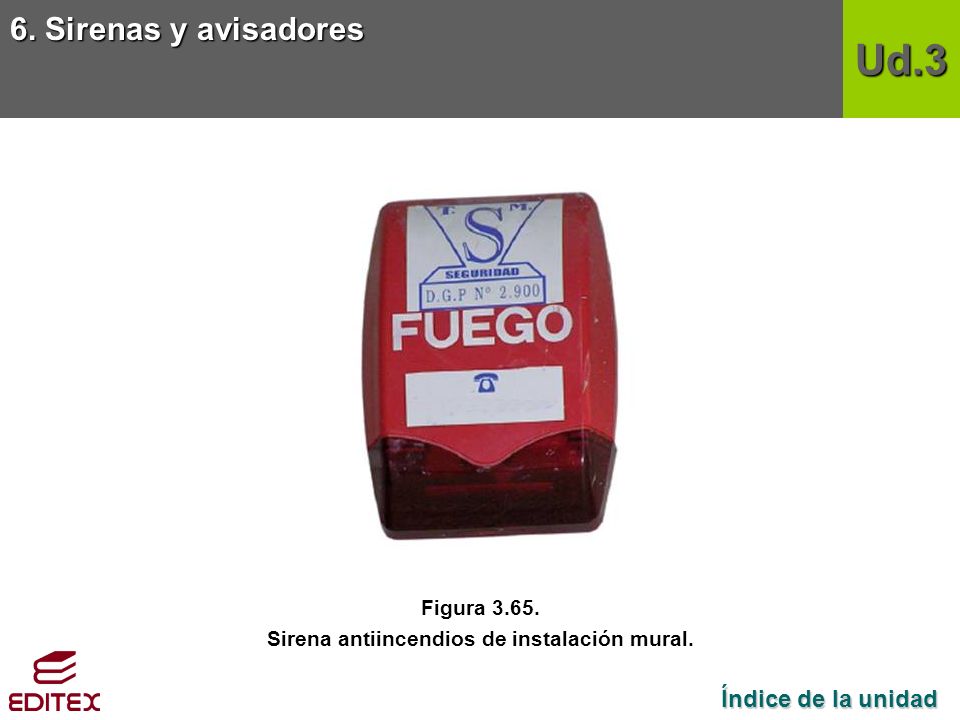

64 6. Sirenas y avisadores Ud.3 Índice de la unidad Índice de la unidad Figura 3.65. Sirena antiincendios de instalación mural.

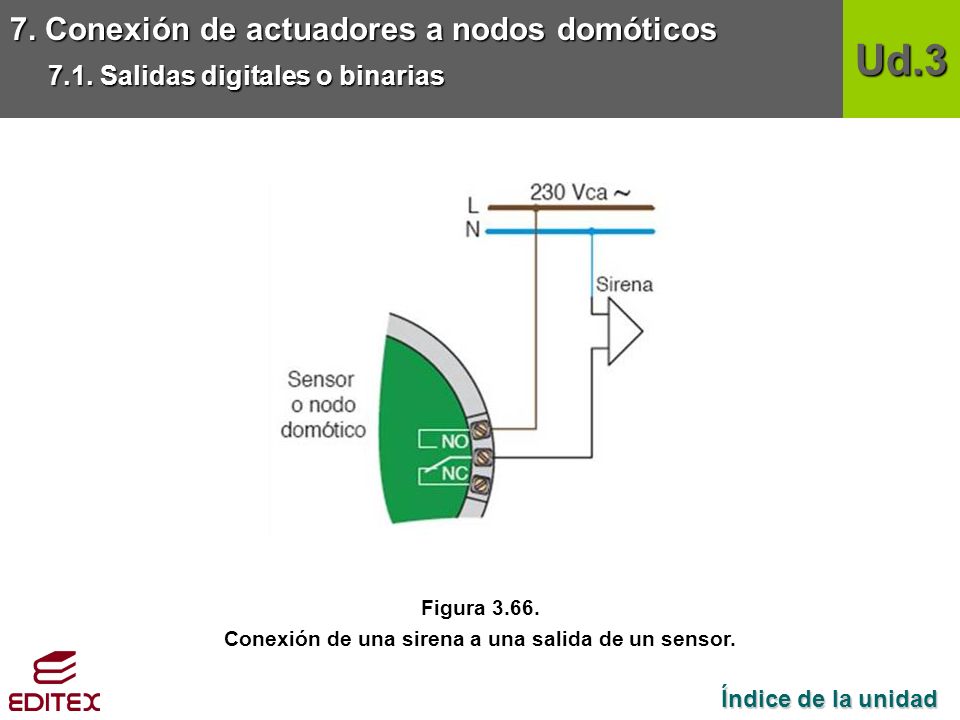

65 7. Conexión de actuadores a nodos domóticos 7.1. Salidas digitales o binarias Ud.3 Índice de la unidad Índice de la unidad Figura 3.66. Conexión de una sirena a una salida de un sensor.

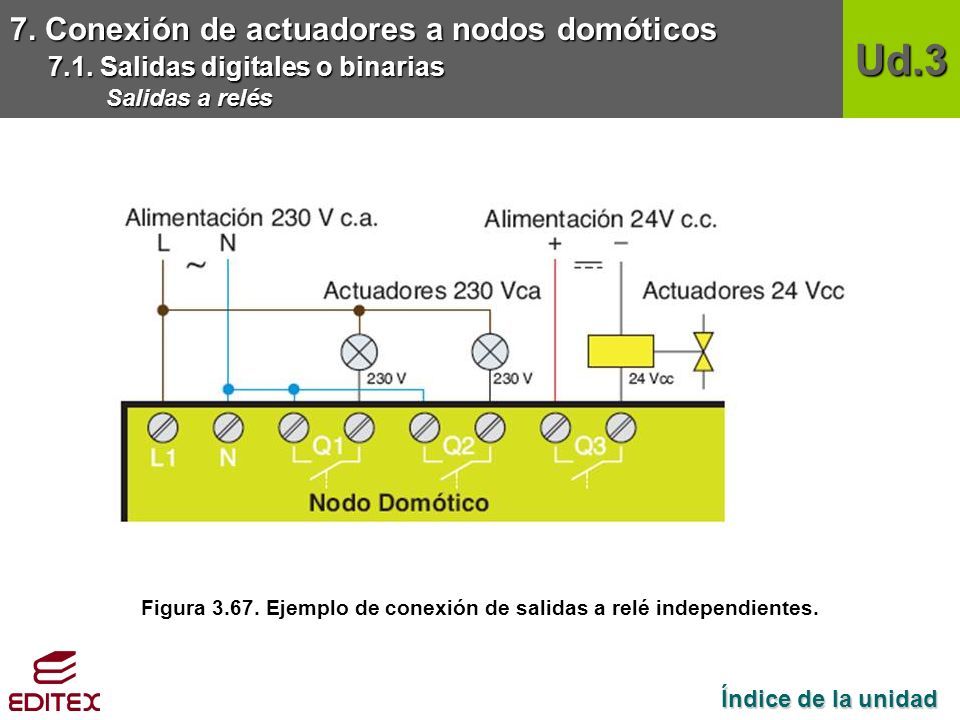

66 7. Conexión de actuadores a nodos domóticos 7.1. Salidas digitales o binarias Salidas a relés Ud.3 Índice de la unidad Índice de la unidad Figura 3.67. Ejemplo de conexión de salidas a relé independientes.

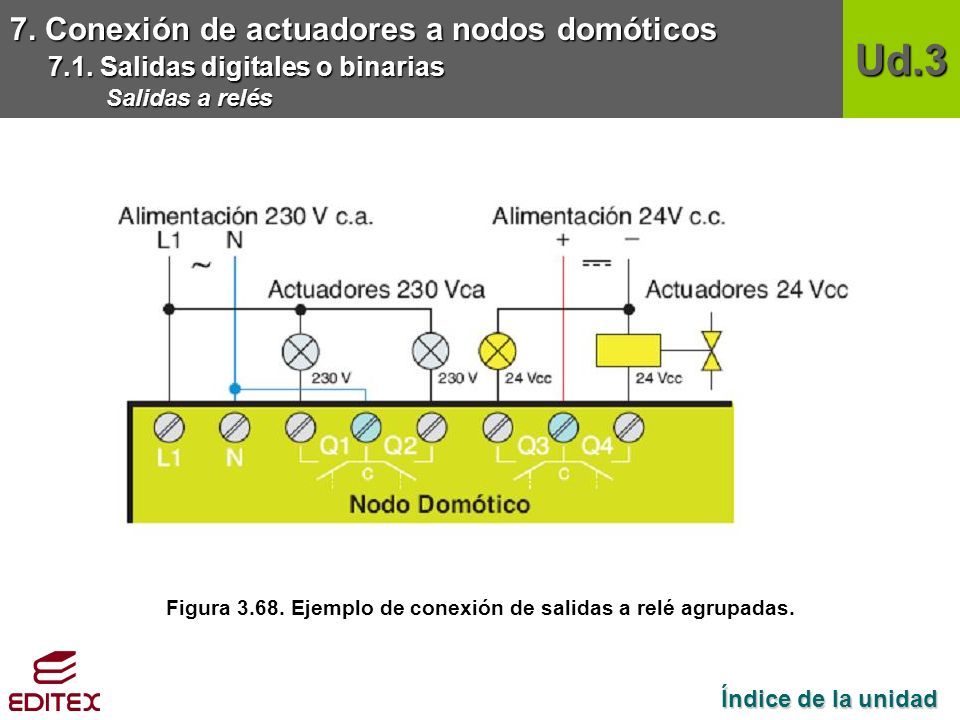

67 7. Conexión de actuadores a nodos domóticos 7.1. Salidas digitales o binarias Salidas a relés Ud.3 Índice de la unidad Índice de la unidad Figura 3.68. Ejemplo de conexión de salidas a relé agrupadas.

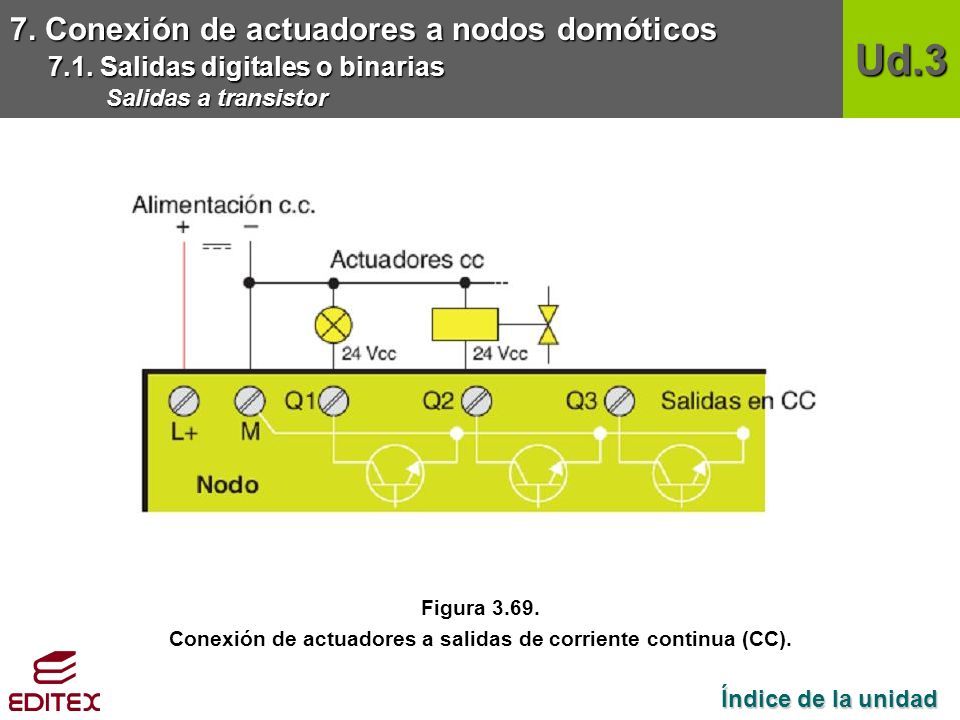

68 7. Conexión de actuadores a nodos domóticos 7.1. Salidas digitales o binarias Salidas a transistor Ud.3 Índice de la unidad Índice de la unidad Figura 3.69. Conexión de actuadores a salidas de corriente continua (CC).

69 7. Conexión de actuadores a nodos domóticos 7.2. Salidas analógicas Ud.3 Índice de la unidad Índice de la unidad Figura 3.70. Conexión de una reactancia dimmable a una salida analógica de un nodo domótico.

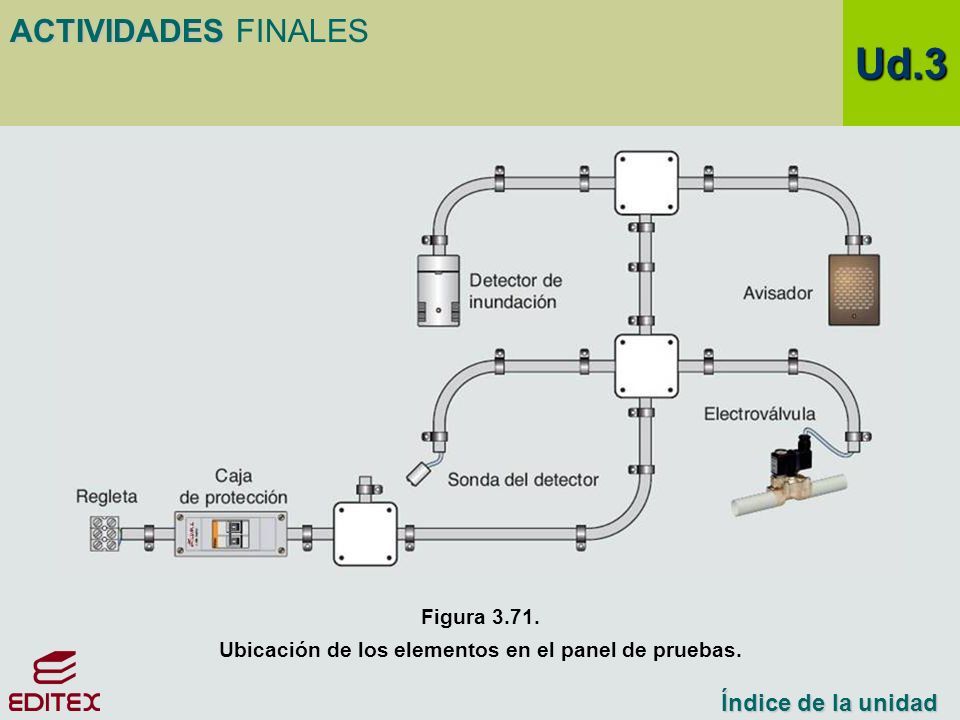

70 ACTIVIDADES ACTIVIDADES FINALES Ud.3 Índice de la unidad Índice de la unidad Figura 3.71. Ubicación de los elementos en el panel de pruebas.

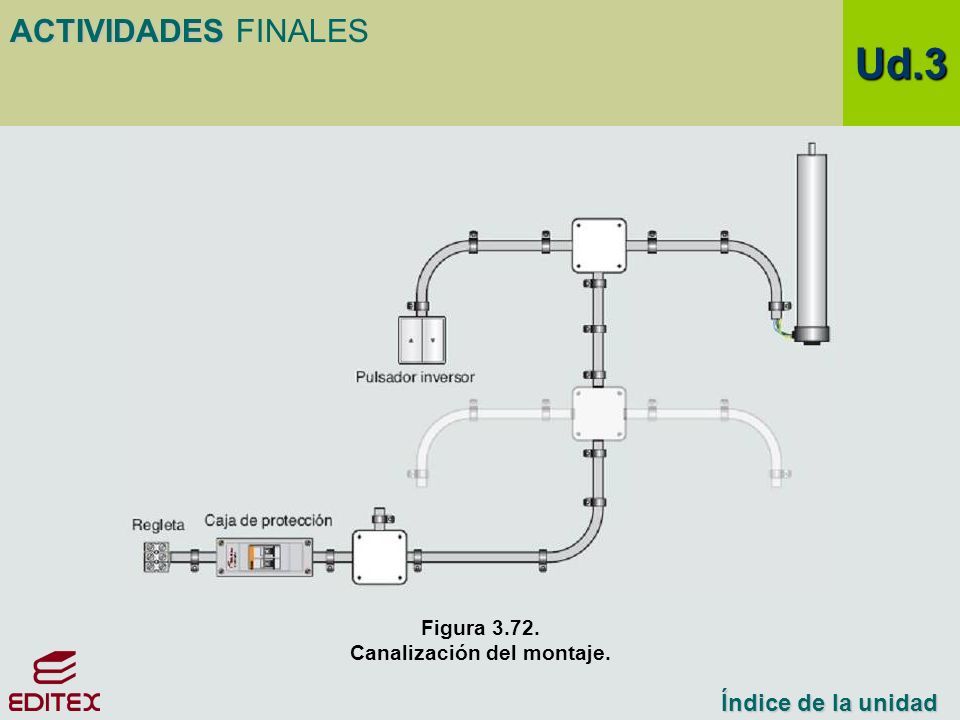

71 ACTIVIDADES ACTIVIDADES FINALES Ud.3 Índice de la unidad Índice de la unidad Figura 3.72. Canalización del montaje.

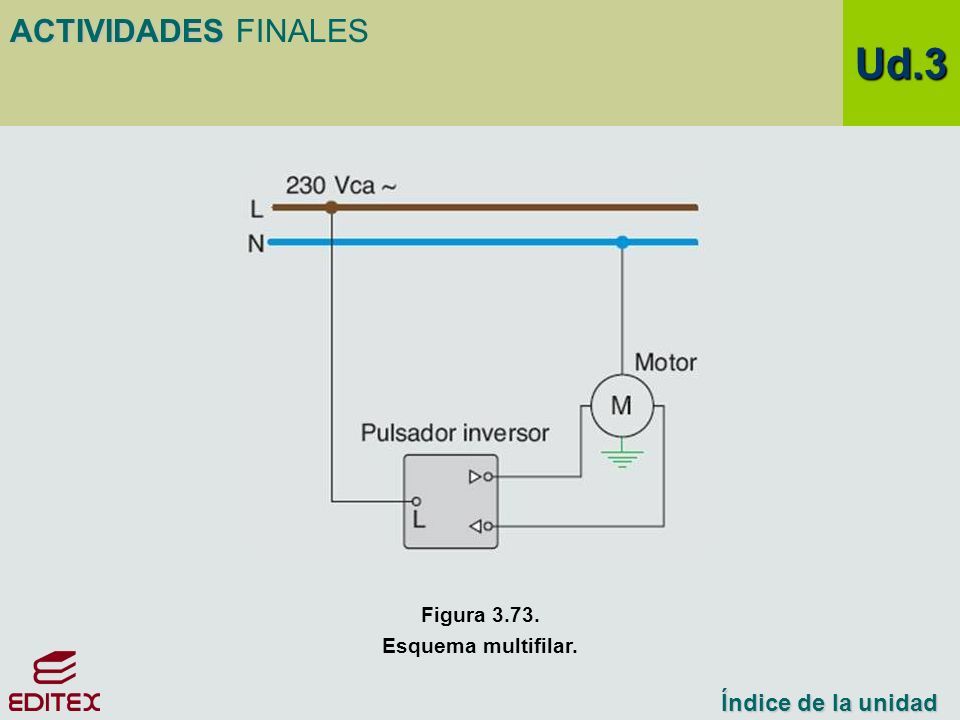

72 ACTIVIDADES ACTIVIDADES FINALES Ud.3 Índice de la unidad Índice de la unidad Figura 3.73. Esquema multifilar.

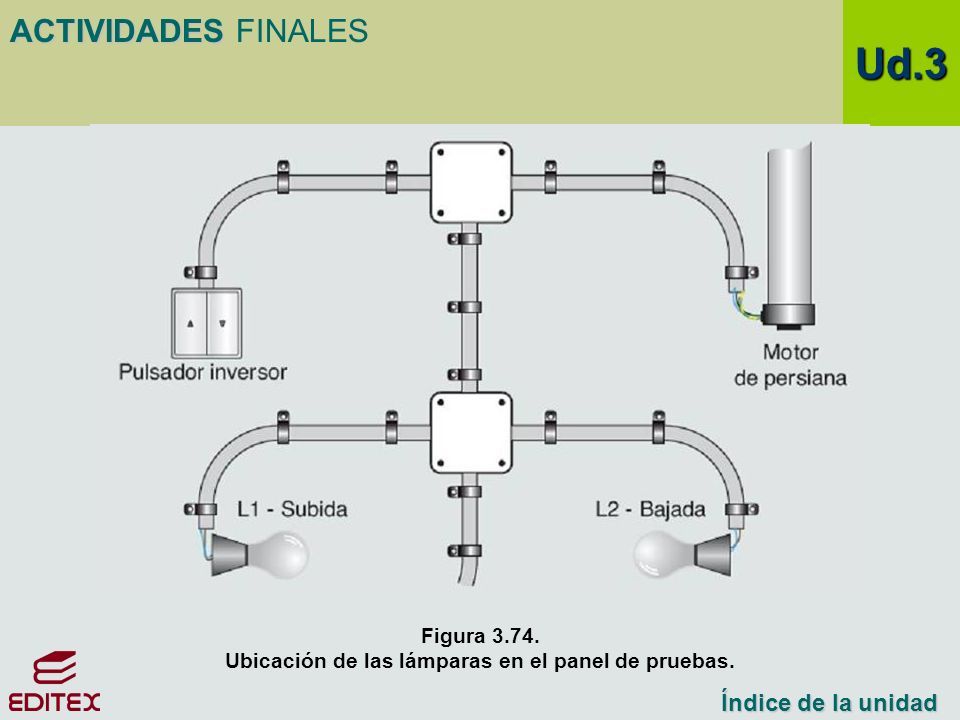

73 ACTIVIDADES ACTIVIDADES FINALES Ud.3 Índice de la unidad Índice de la unidad Figura 3.74. Ubicación de las lámparas en el panel de pruebas.

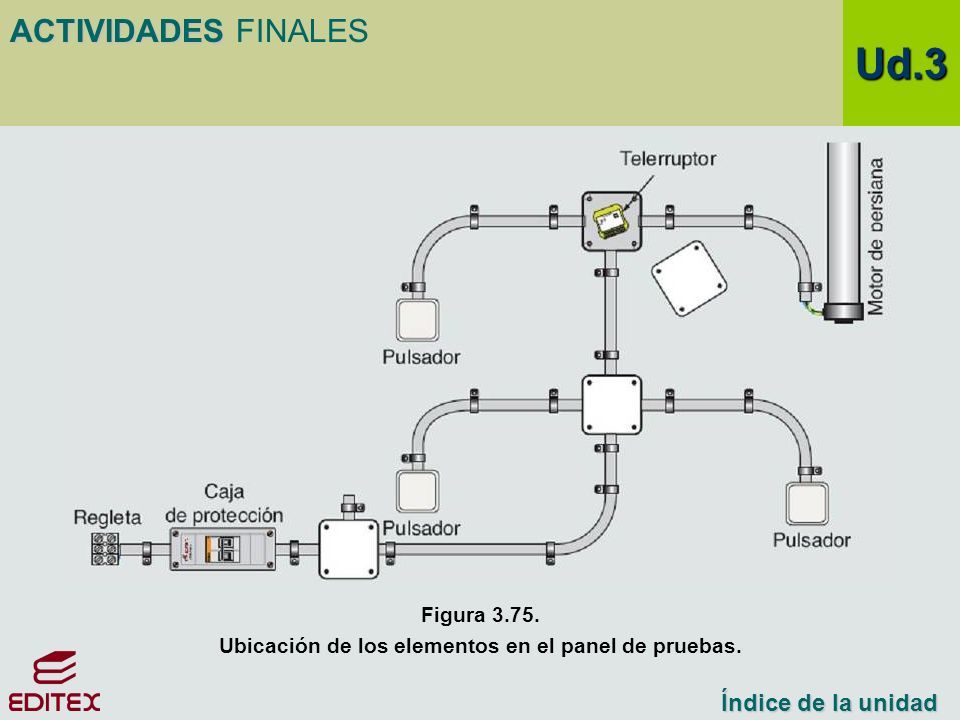

74 ACTIVIDADES ACTIVIDADES FINALES Ud.3 Índice de la unidad Índice de la unidad Figura 3.75. Ubicación de los elementos en el panel de pruebas.

75 ACTIVIDADES ACTIVIDADES FINALES Ud.3 Índice de la unidad Índice de la unidad Figura 3.76. Montaje para regulación de un tubo fluorescente mediante balasto electrónico analógico.

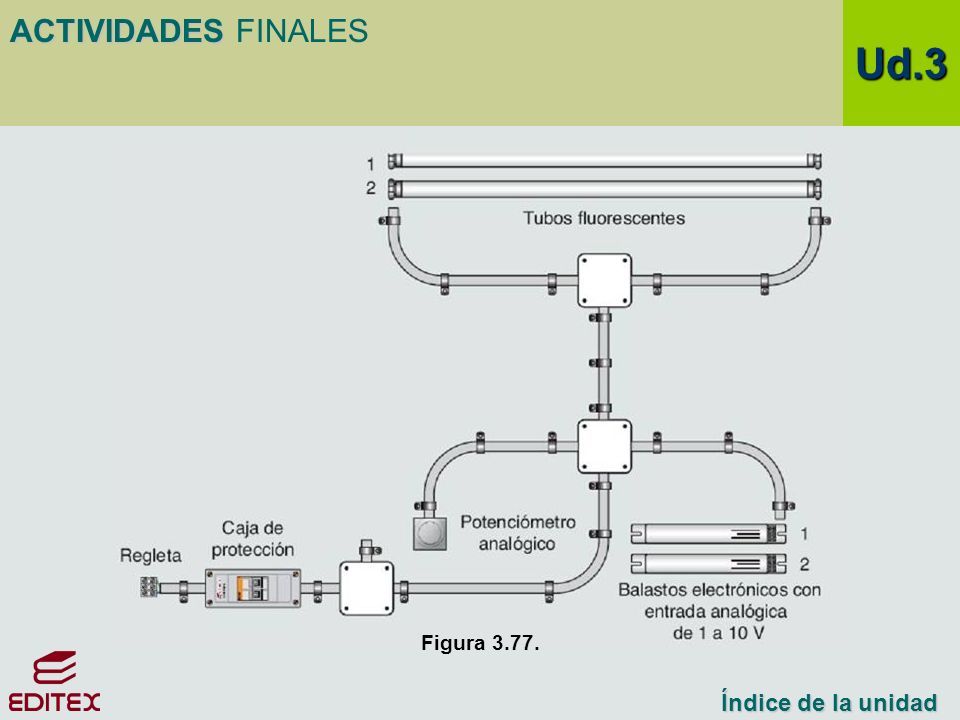

76 ACTIVIDADES ACTIVIDADES FINALES Ud.3 Índice de la unidad Índice de la unidad Figura 3.77.

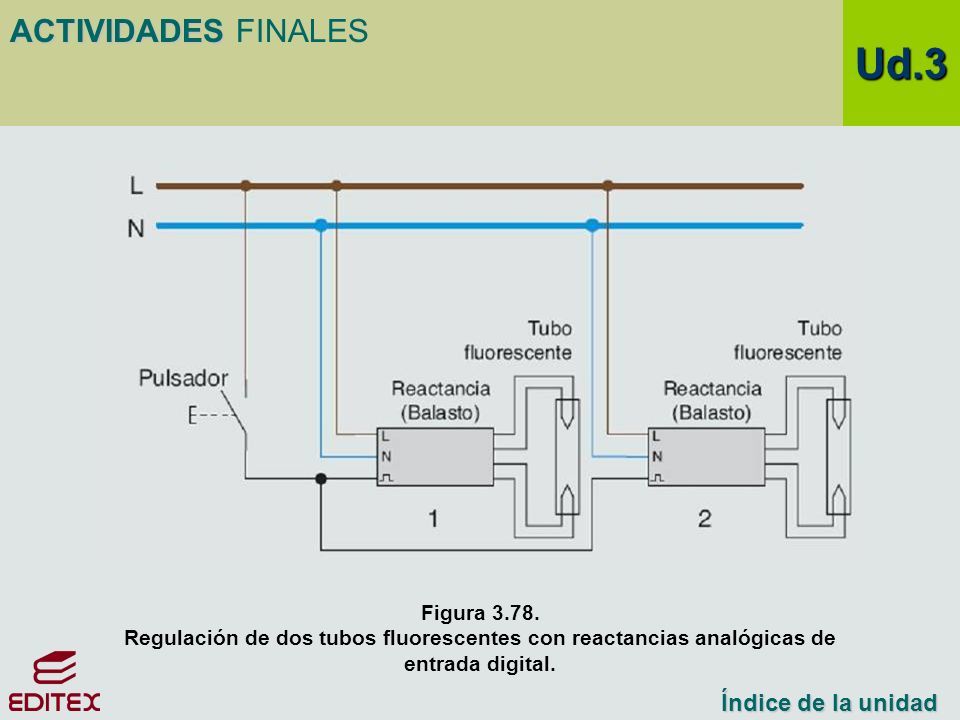

77 ACTIVIDADES ACTIVIDADES FINALES Ud.3 Índice de la unidad Índice de la unidad Figura 3.78. Regulación de dos tubos fluorescentes con reactancias analógicas de entrada digital.

78 ACTIVIDADES ACTIVIDADES FINALES Ud.3 Índice de la unidad Índice de la unidad Figura 3.79. Montaje para red DALI.

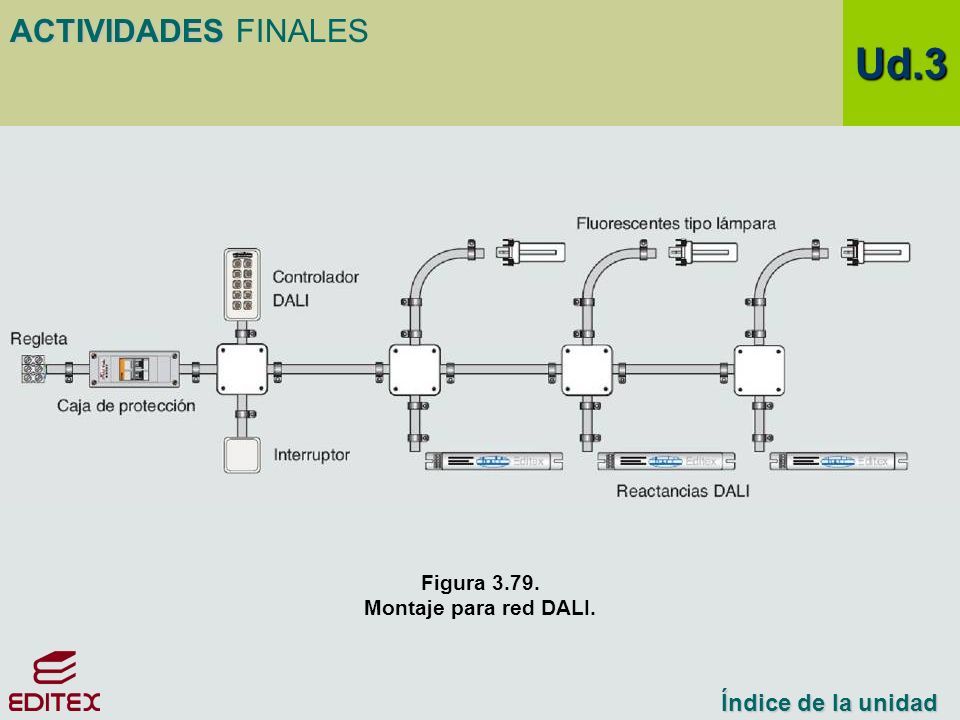

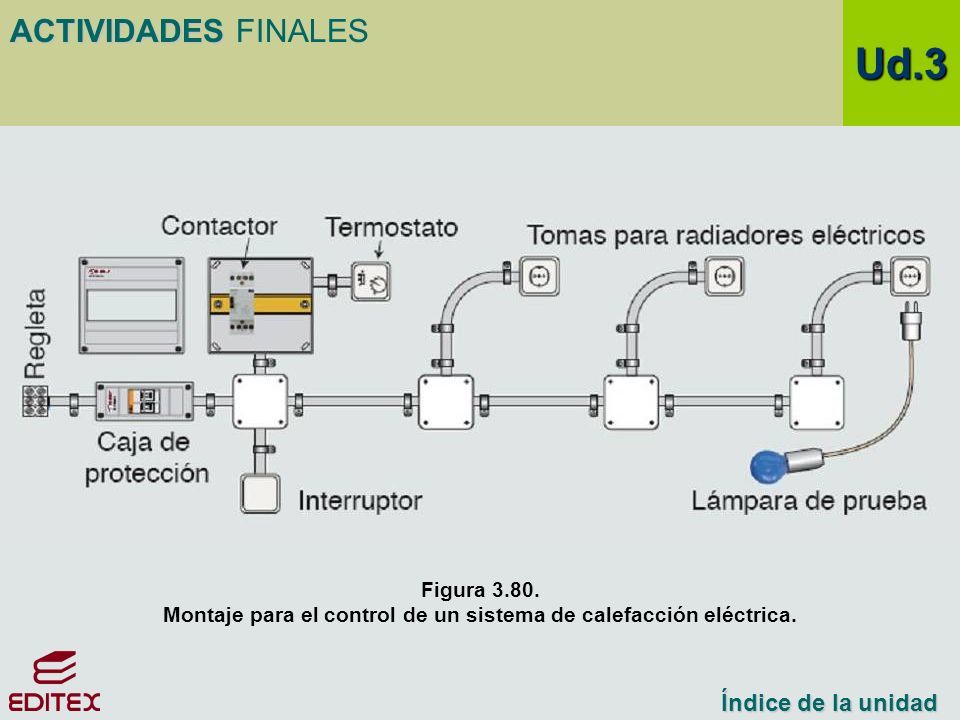

79 ACTIVIDADES ACTIVIDADES FINALES Ud.3 Índice de la unidad Índice de la unidad Figura 3.80. Montaje para el control de un sistema de calefacción eléctrica.

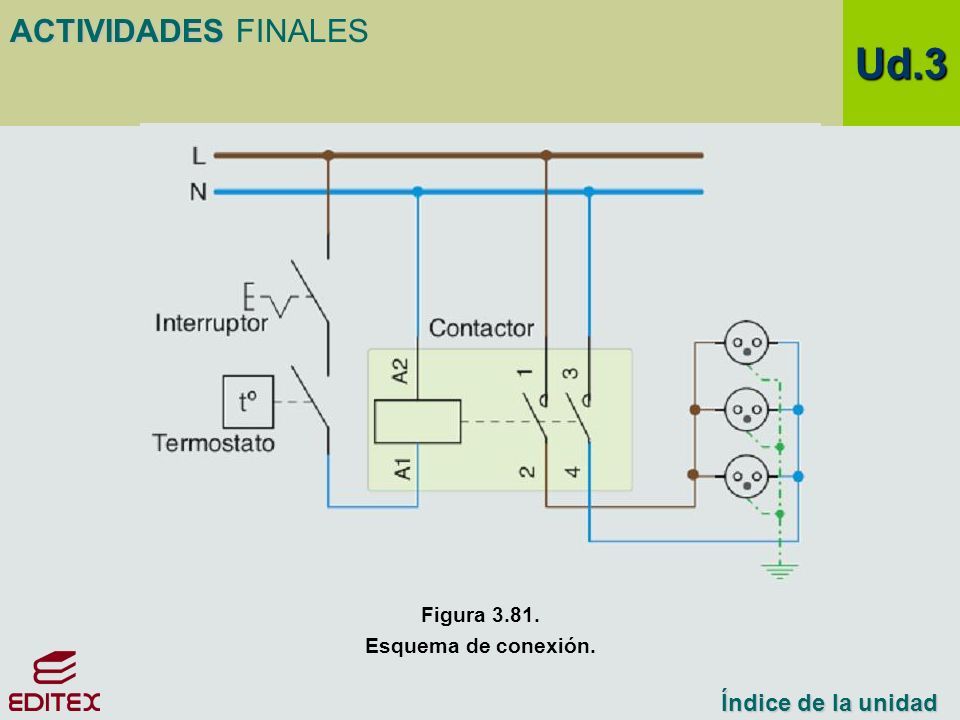

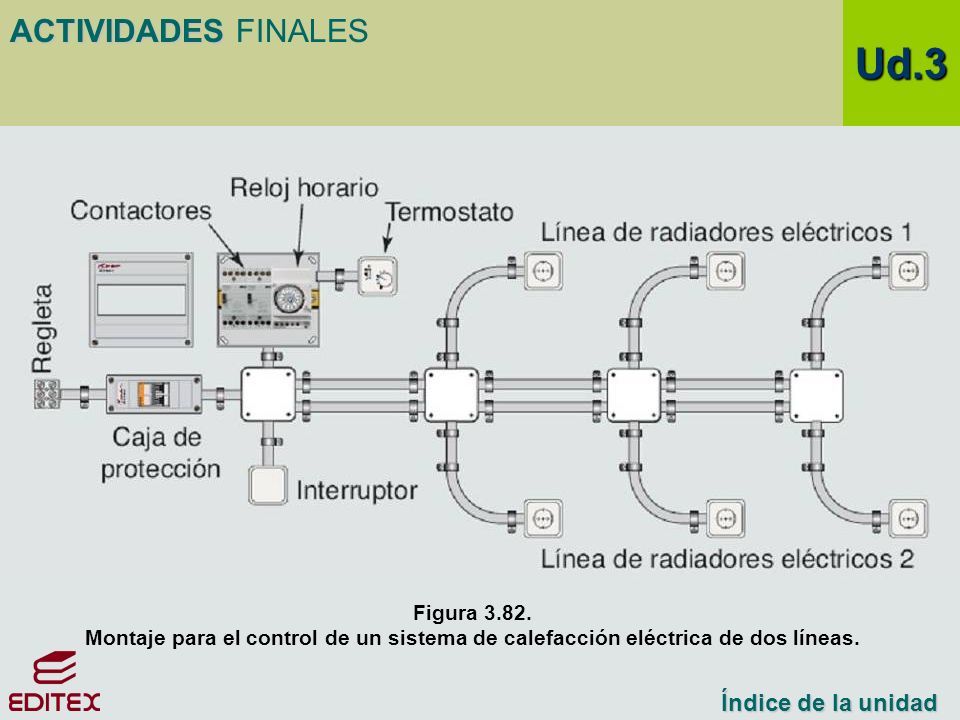

80 ACTIVIDADES ACTIVIDADES FINALES Ud.3 Índice de la unidad Índice de la unidad Figura 3.81. Esquema de conexión.

81 ACTIVIDADES ACTIVIDADES FINALES Ud.3 Índice de la unidad Índice de la unidad Figura 3.82. Montaje para el control de un sistema de calefacción eléctrica de dos líneas.

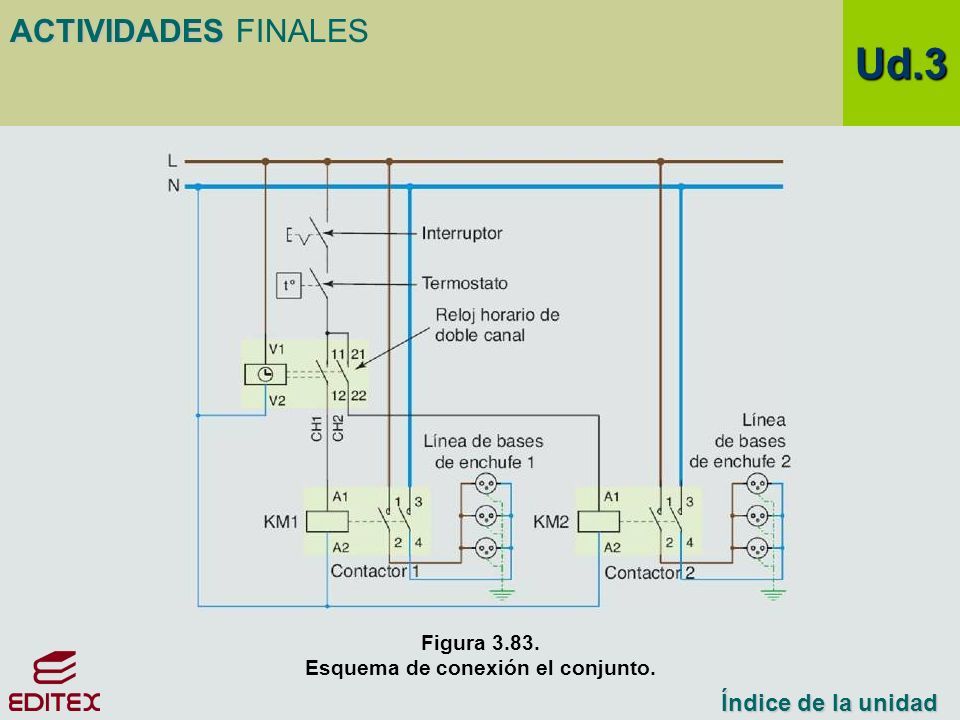

82 ACTIVIDADES ACTIVIDADES FINALES Ud.3 Índice de la unidad Índice de la unidad Figura 3.83. Esquema de conexión el conjunto.

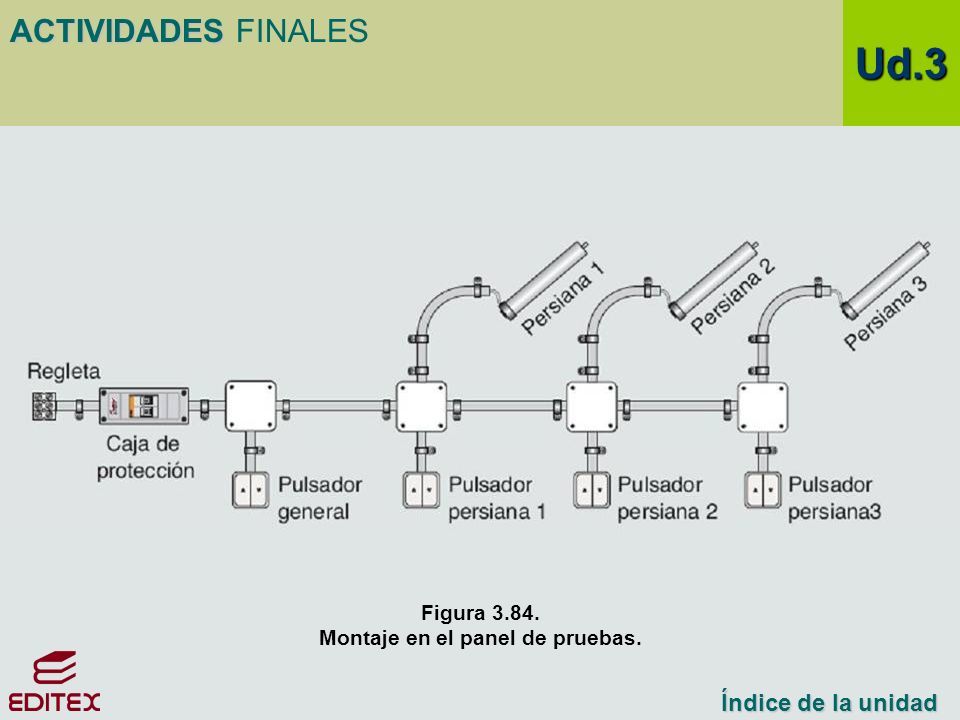

83 ACTIVIDADES ACTIVIDADES FINALES Ud.3 Índice de la unidad Índice de la unidad Figura 3.84. Montaje en el panel de pruebas.

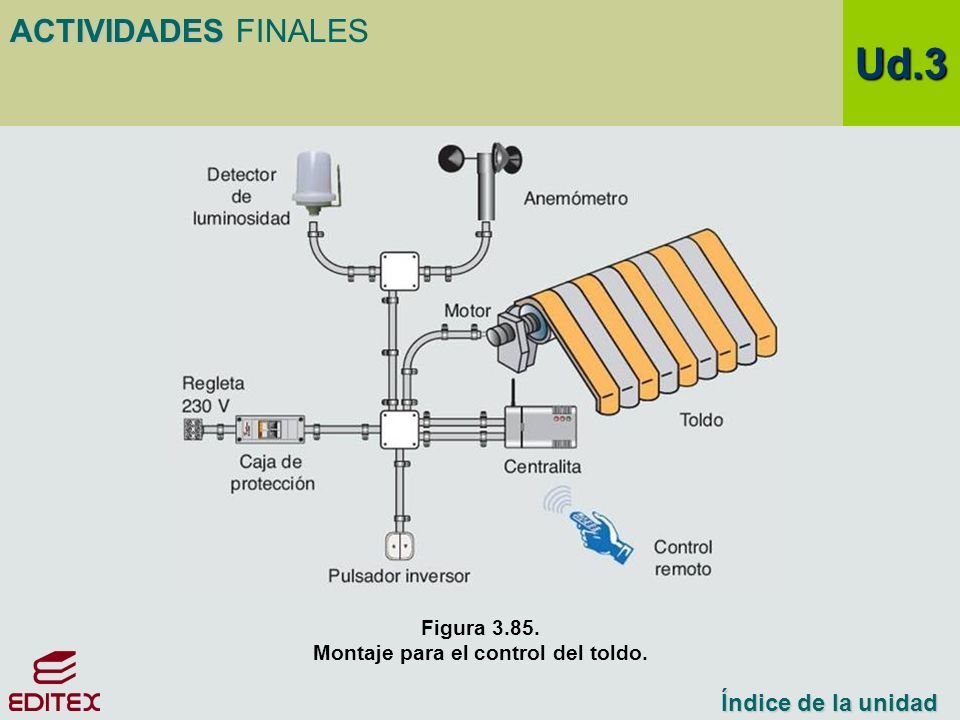

84 ACTIVIDADES ACTIVIDADES FINALES Ud.3 Índice de la unidad Índice de la unidad Figura 3.85. Montaje para el control del toldo.

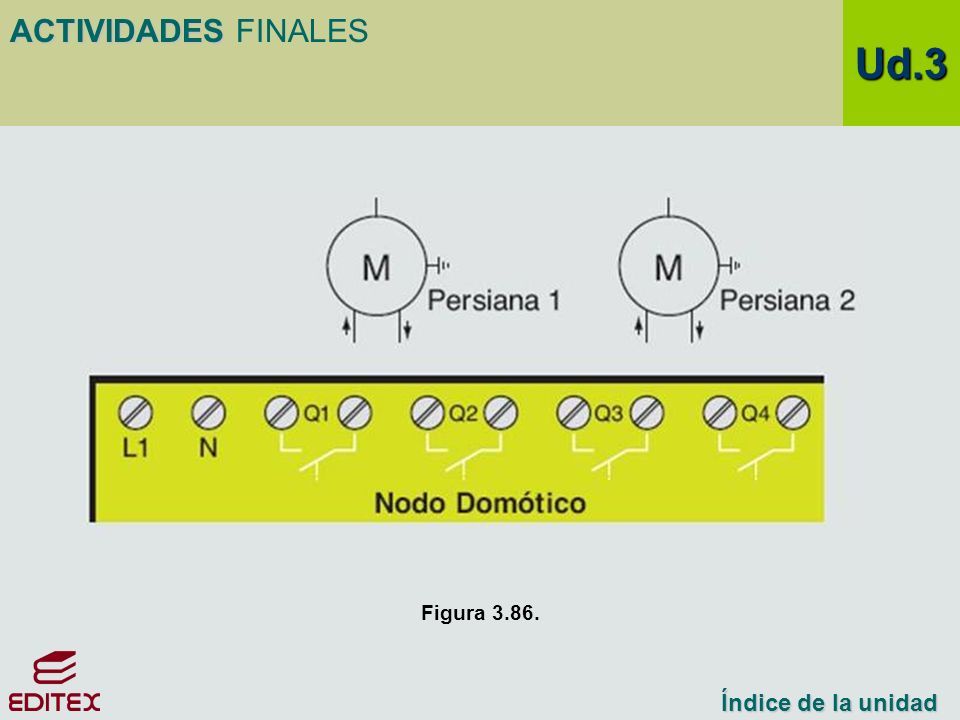

85 ACTIVIDADES ACTIVIDADES FINALES Ud.3 Índice de la unidad Índice de la unidad Figura 3.86.

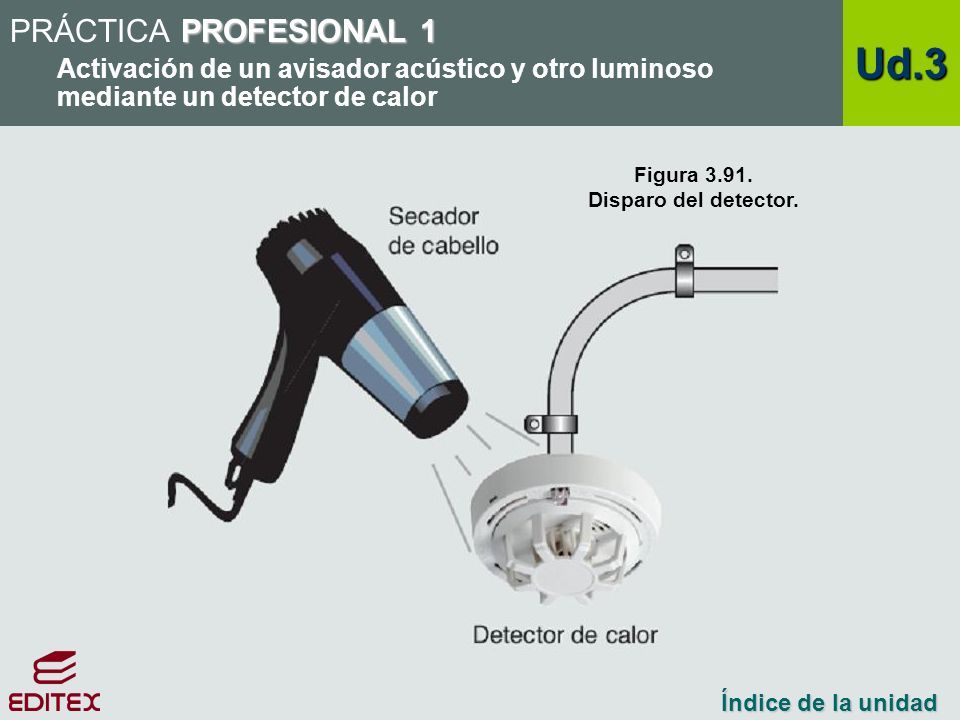

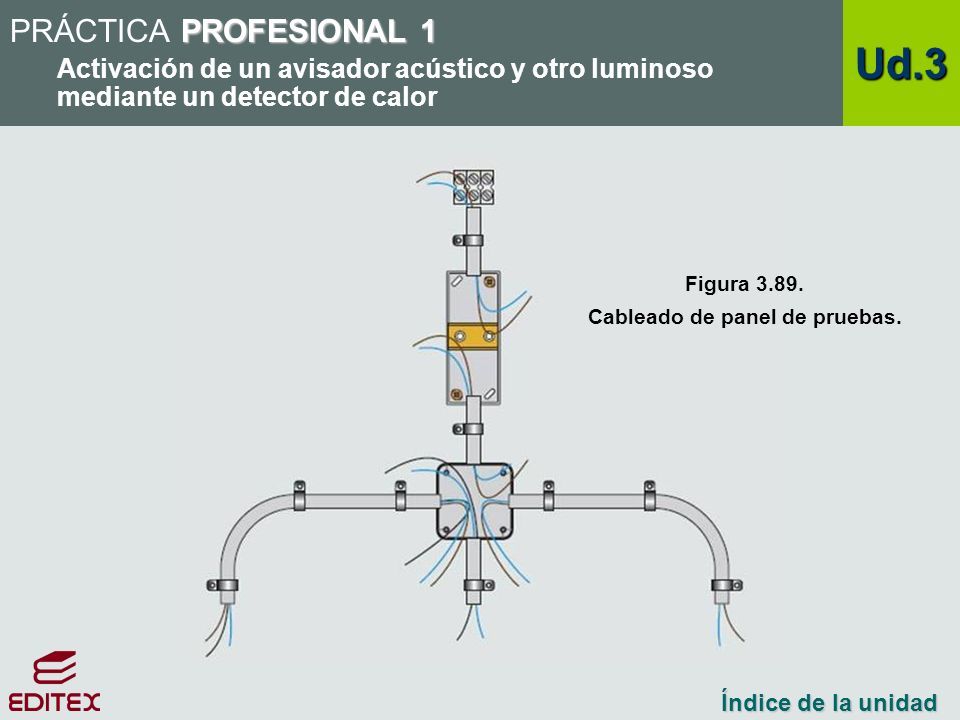

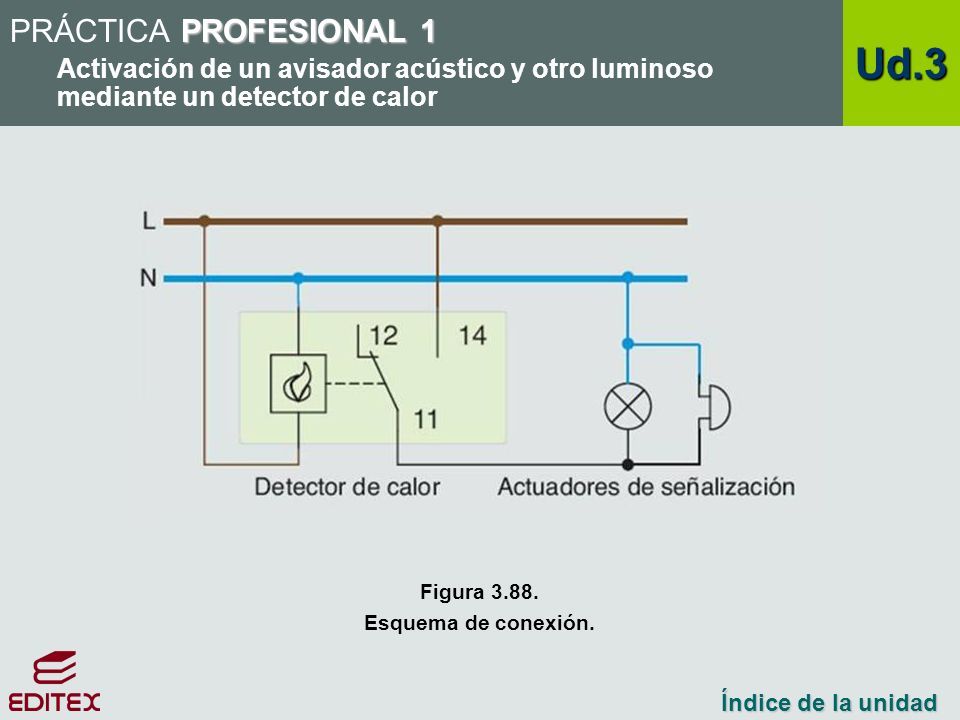

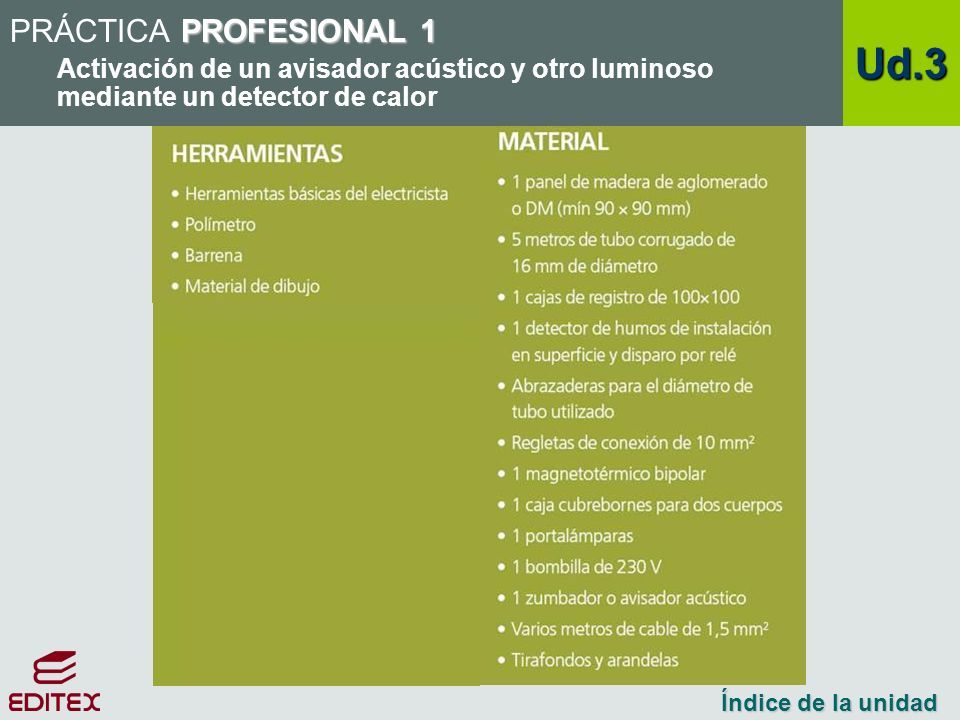

86 PROFESIONAL 1 PRÁCTICA PROFESIONAL 1 Activación de un avisador acústico y otro luminoso mediante un detector de calor Ud.3 Índice de la unidad Índice de la unidad

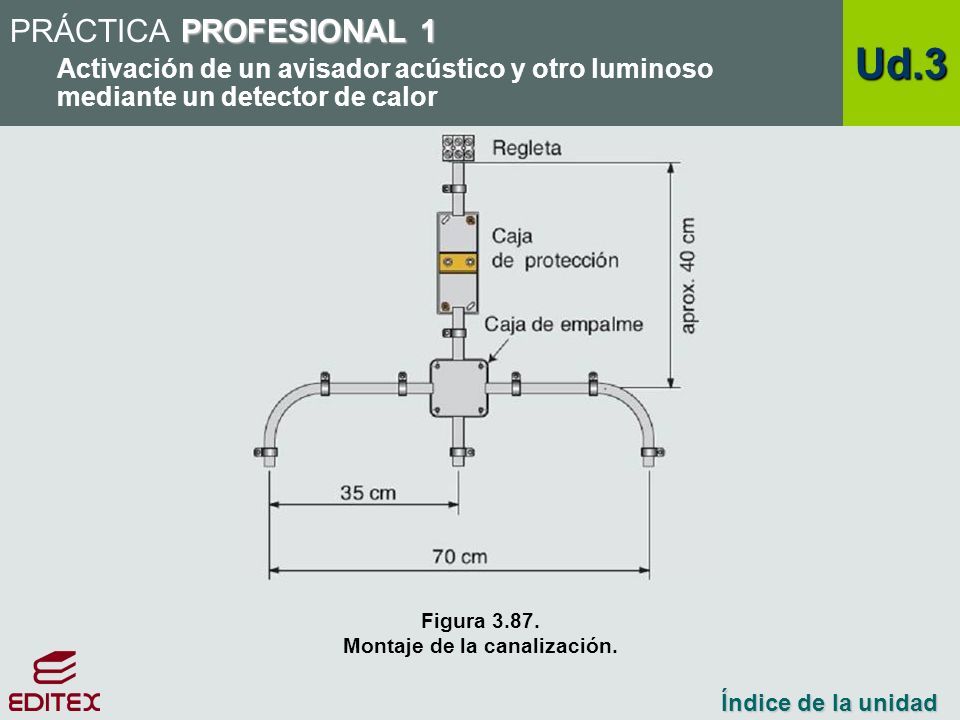

87 PROFESIONAL 1 PRÁCTICA PROFESIONAL 1 Activación de un avisador acústico y otro luminoso mediante un detector de calor Ud.3 Índice de la unidad Índice de la unidad Figura 3.87. Montaje de la canalización.

88 PROFESIONAL 1 PRÁCTICA PROFESIONAL 1 Activación de un avisador acústico y otro luminoso mediante un detector de calor Ud.3 Índice de la unidad Índice de la unidad Figura 3.88. Esquema de conexión.

89 PROFESIONAL 1 PRÁCTICA PROFESIONAL 1 Activación de un avisador acústico y otro luminoso mediante un detector de calor Ud.3 Índice de la unidad Índice de la unidad Figura 3.89. Cableado de panel de pruebas.

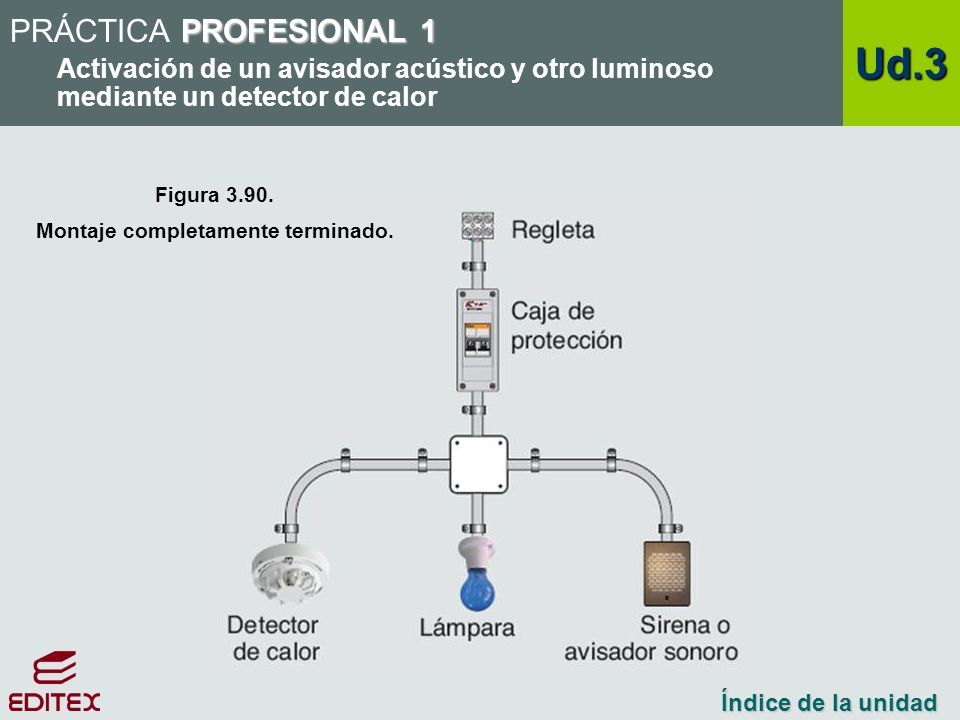

90 PROFESIONAL 1 PRÁCTICA PROFESIONAL 1 Activación de un avisador acústico y otro luminoso mediante un detector de calor Ud.3 Índice de la unidad Índice de la unidad Figura 3.90. Montaje completamente terminado.

91 PROFESIONAL 1 PRÁCTICA PROFESIONAL 1 Activación de un avisador acústico y otro luminoso mediante un detector de calor Ud.3 Índice de la unidad Índice de la unidad Figura 3.91. Disparo del detector.

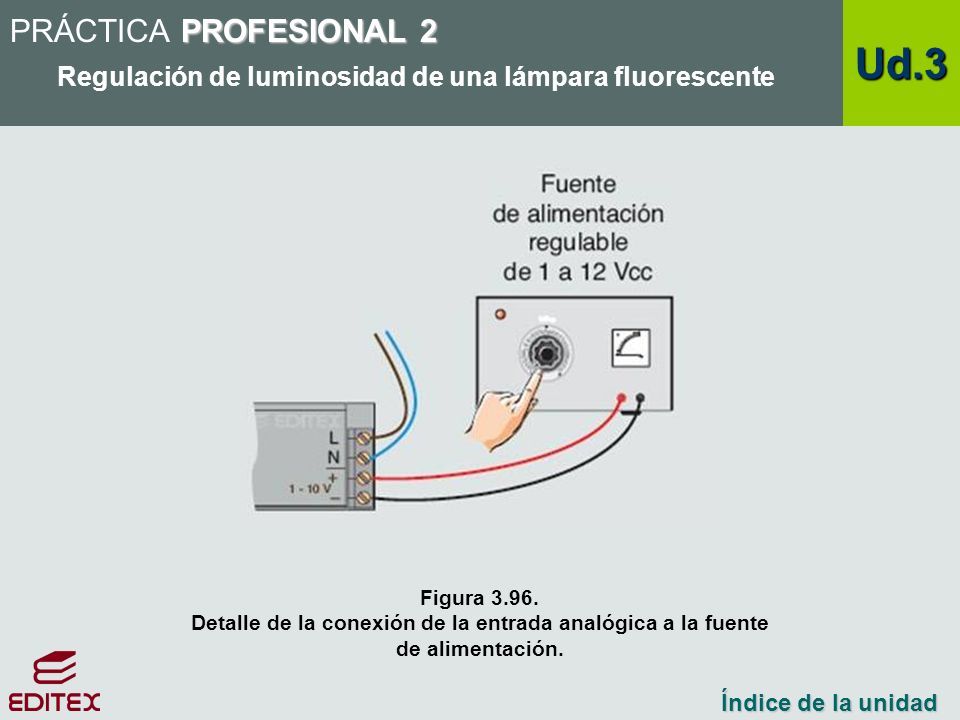

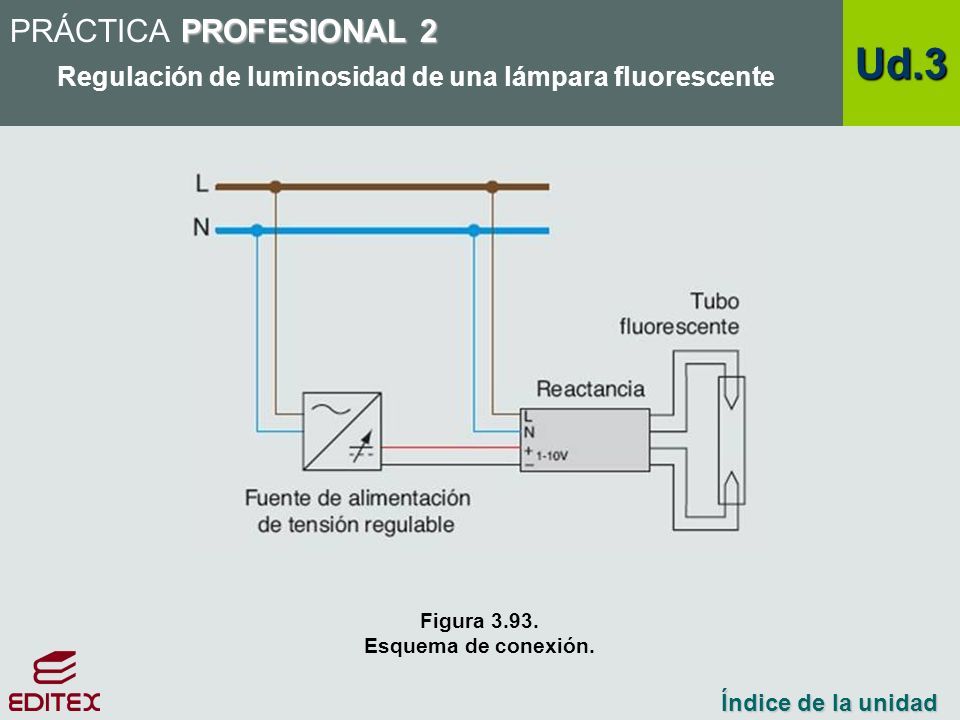

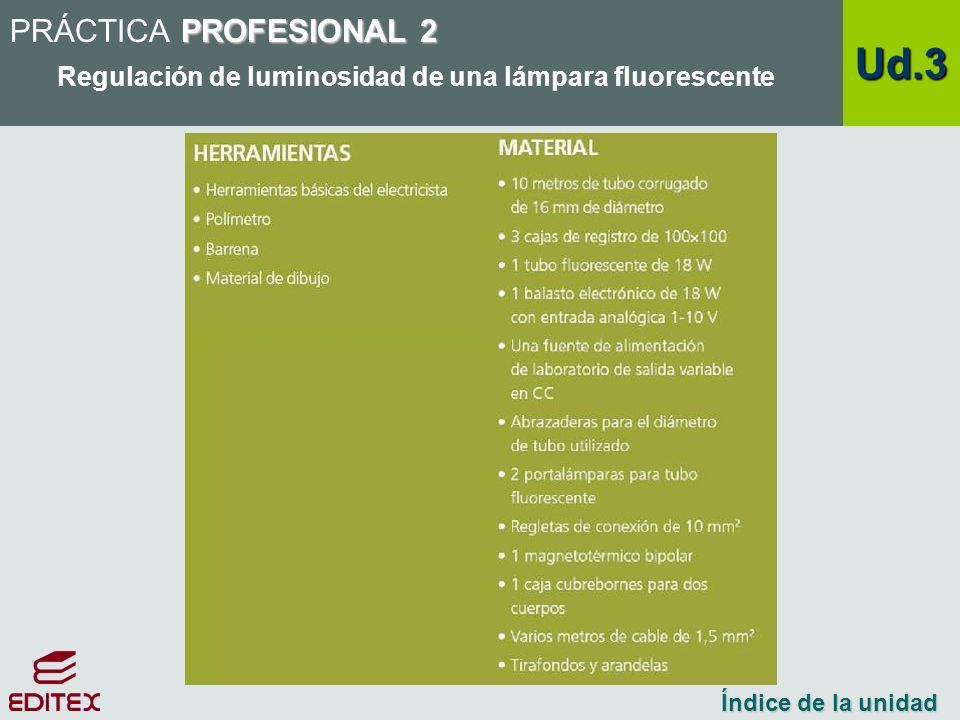

92 PROFESIONAL 2 PRÁCTICA PROFESIONAL 2 Regulación de luminosidad de una lámpara fluorescente Ud.3 Índice de la unidad Índice de la unidad

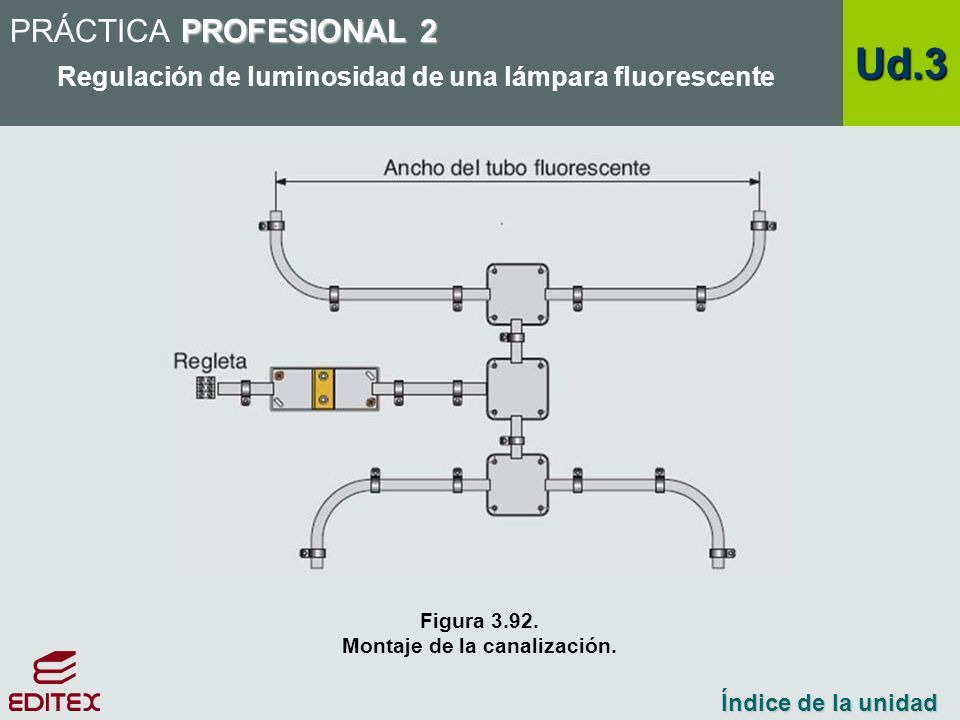

93 PROFESIONAL 2 PRÁCTICA PROFESIONAL 2 Regulación de luminosidad de una lámpara fluorescente Ud.3 Índice de la unidad Índice de la unidad Figura 3.92. Montaje de la canalización.

94 PROFESIONAL 2 PRÁCTICA PROFESIONAL 2 Regulación de luminosidad de una lámpara fluorescente Ud.3 Índice de la unidad Índice de la unidad Figura 3.93. Esquema de conexión.

95 PROFESIONAL 2 PRÁCTICA PROFESIONAL 2 Regulación de luminosidad de una lámpara fluorescente Ud.3 Índice de la unidad Índice de la unidad Figura 3.94. Cableado de panel de pruebas.

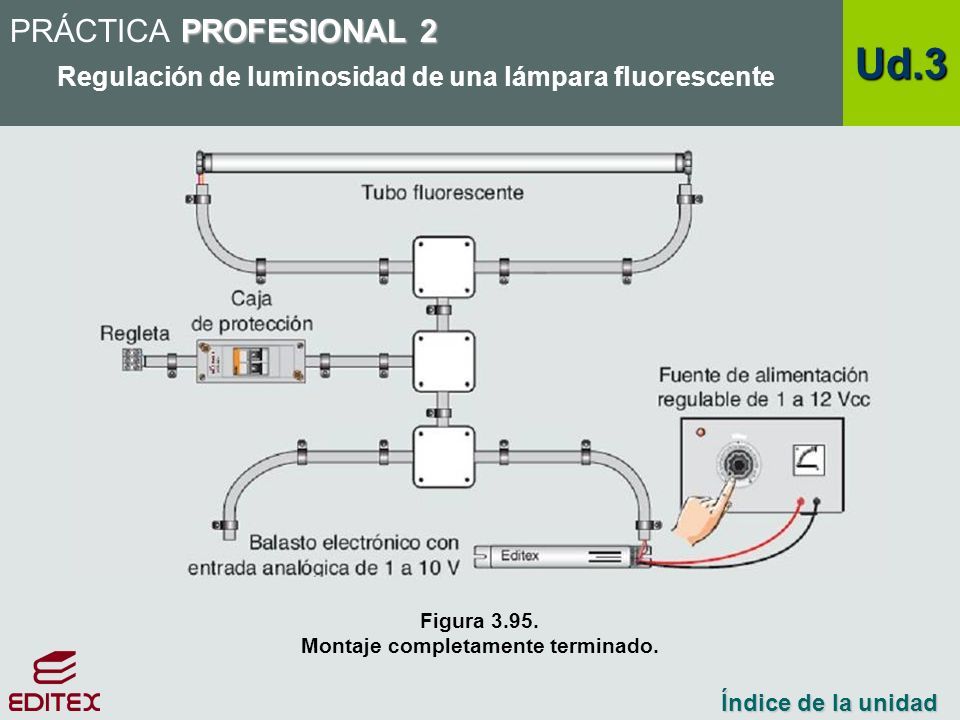

96 PROFESIONAL 2 PRÁCTICA PROFESIONAL 2 Regulación de luminosidad de una lámpara fluorescente Ud.3 Índice de la unidad Índice de la unidad Figura 3.95. Montaje completamente terminado.

97 PROFESIONAL 2 PRÁCTICA PROFESIONAL 2 Regulación de luminosidad de una lámpara fluorescente Ud.3 Índice de la unidad Índice de la unidad Figura 3.96. Detalle de la conexión de la entrada analógica a la fuente de alimentación.

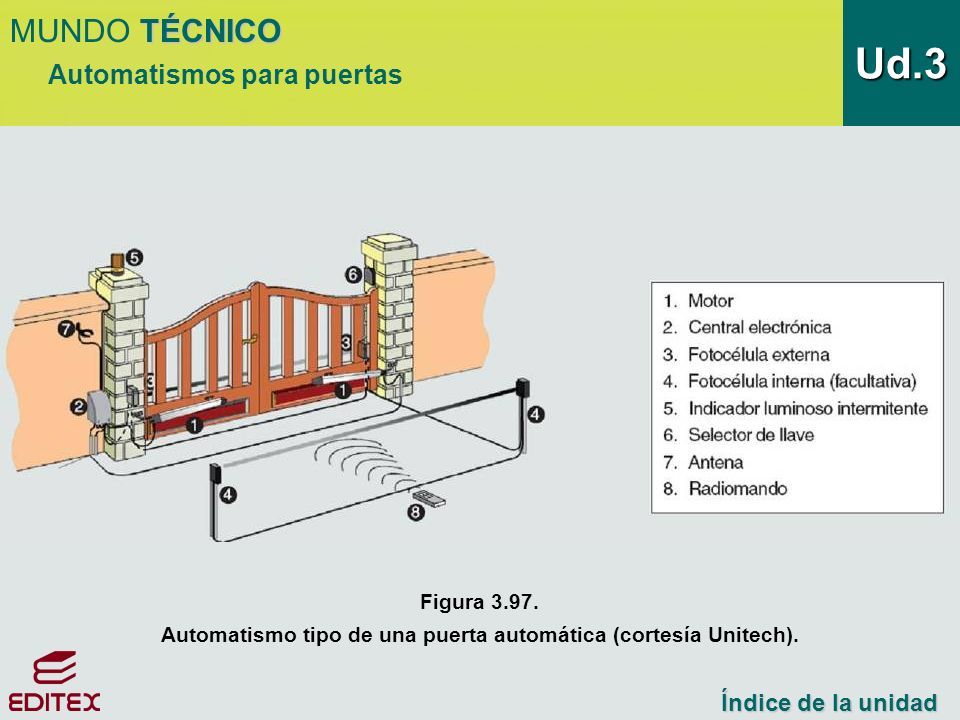

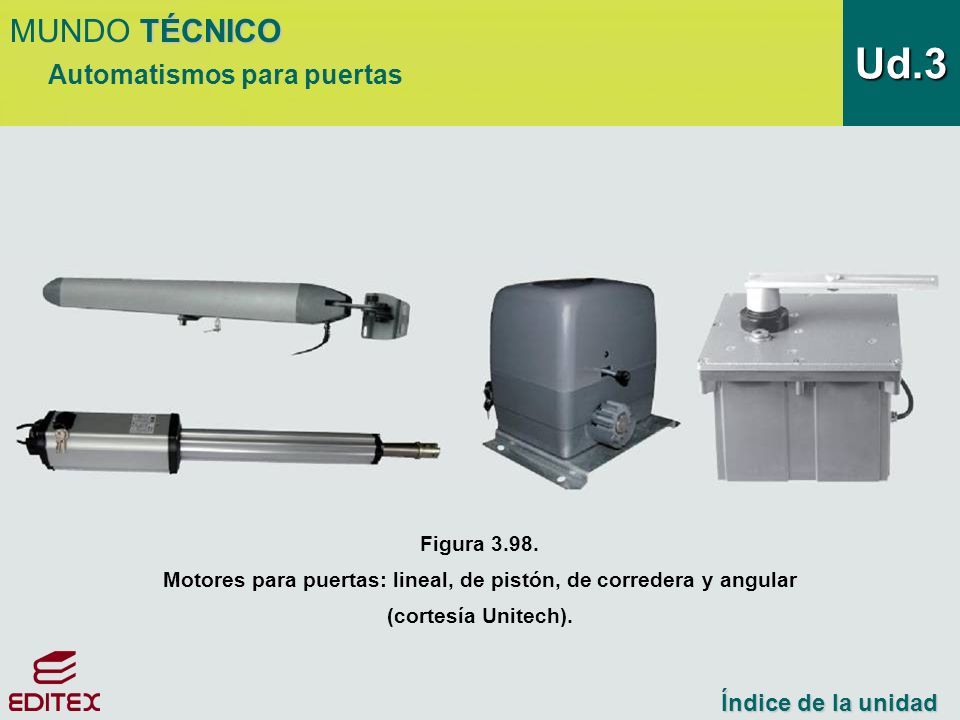

98 Ud.3 Índice de la unidad Índice de la unidad TÉCNICO MUNDO TÉCNICO Automatismos para puertas Figura 3.97. Automatismo tipo de una puerta automática (cortesía Unitech).

99 Ud.3 Índice de la unidad Índice de la unidad TÉCNICO MUNDO TÉCNICO Automatismos para puertas Figura 3.98. Motores para puertas: lineal, de pistón, de corredera y angular (cortesía Unitech).

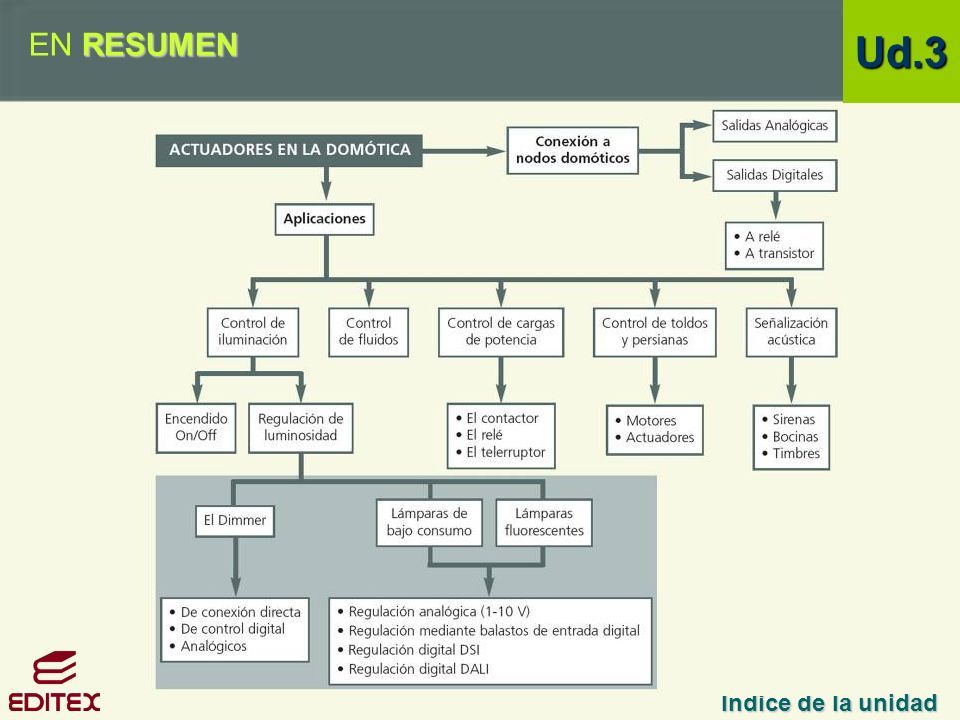

100 RESUMEN EN RESUMEN Ud.3 Índice de la unidad Índice de la unidad
