1 CONVERSIONES DE UNIDADES.

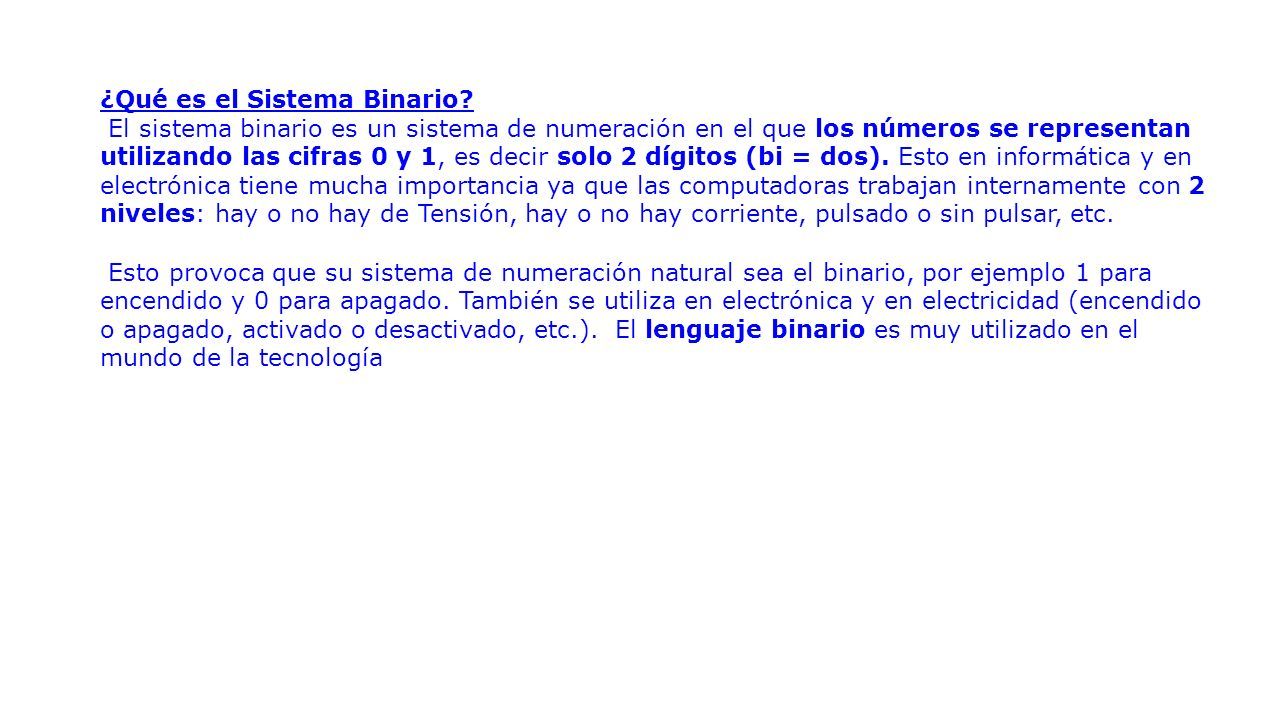

2 ¿Qué es el Sistema Binario? El sistema binario es un sistema de numeración en el que los números se representan utilizando las cifras 0 y 1, es decir solo 2 dígitos (bi = dos). Esto en informática y en electrónica tiene mucha importancia ya que las computadoras trabajan internamente con 2 niveles: hay o no hay de Tensión, hay o no hay corriente, pulsado o sin pulsar, etc. Esto provoca que su sistema de numeración natural sea el binario, por ejemplo 1 para encendido y 0 para apagado. También se utiliza en electrónica y en electricidad (encendido o apagado, activado o desactivado, etc.). El lenguaje binario es muy utilizado en el mundo de la tecnología

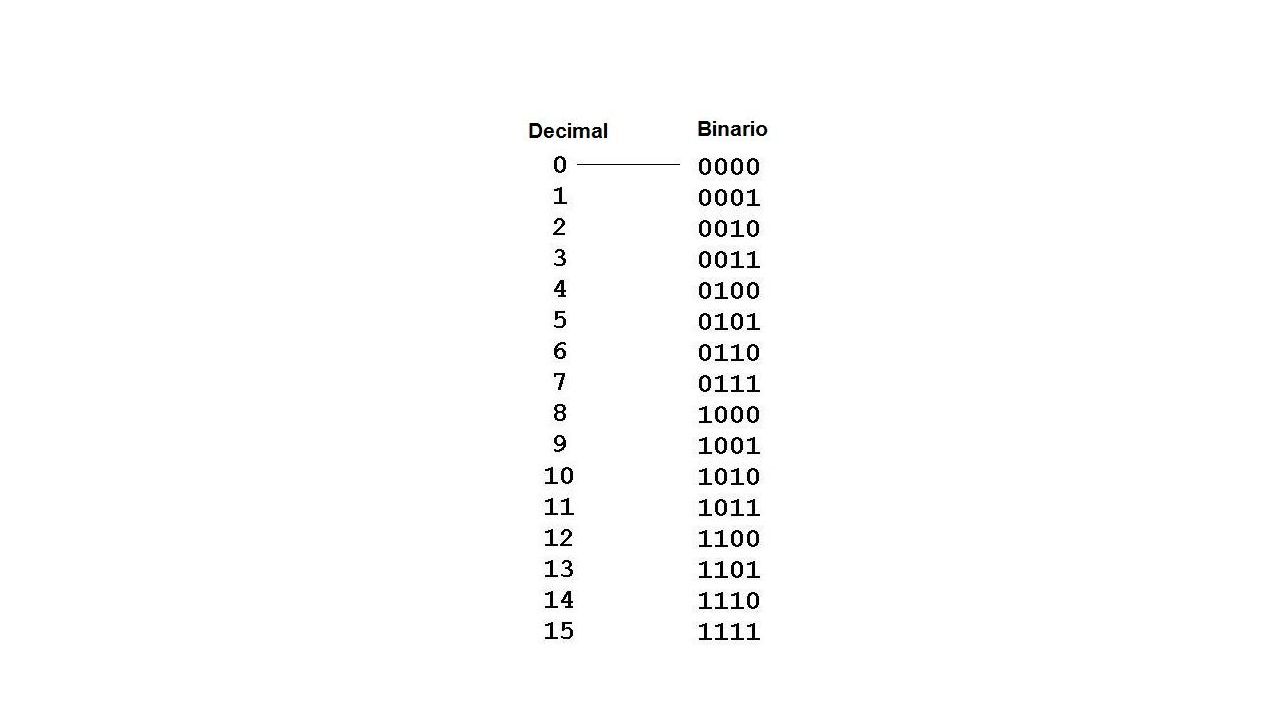

3

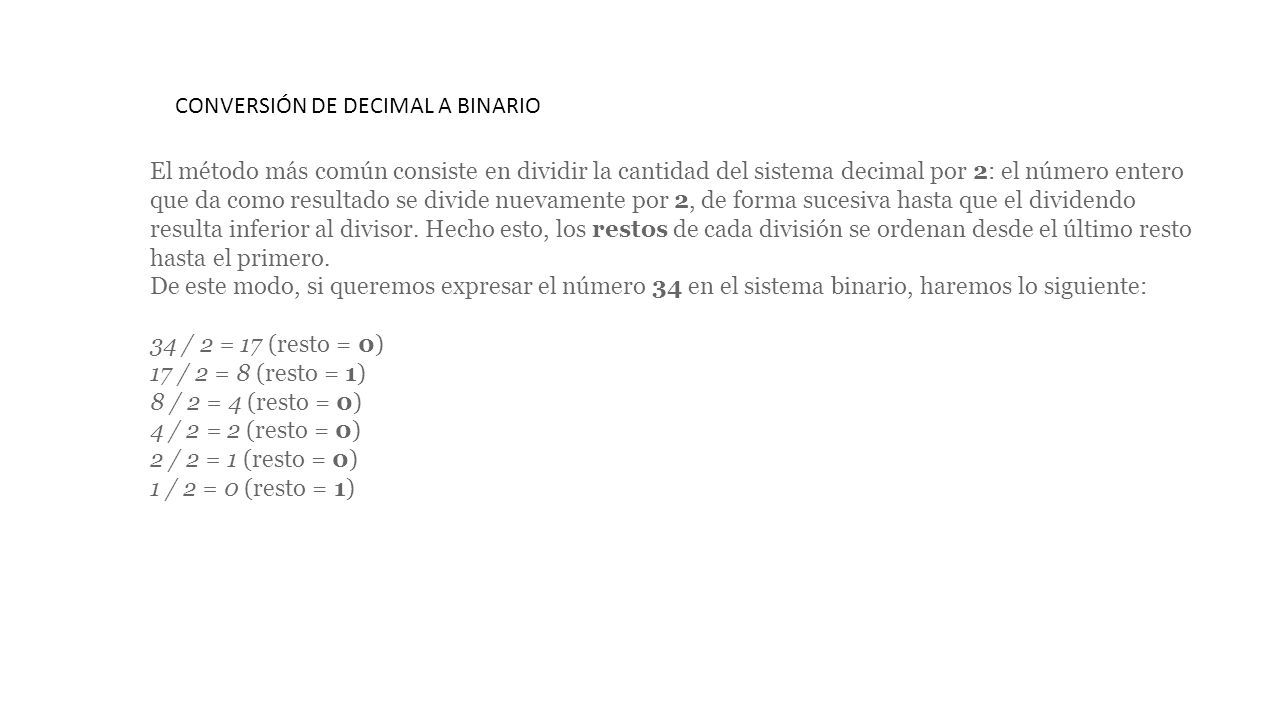

4 El método más común consiste en dividir la cantidad del sistema decimal por 2: el número entero que da como resultado se divide nuevamente por 2, de forma sucesiva hasta que el dividendo resulta inferior al divisor. Hecho esto, los restos de cada división se ordenan desde el último resto hasta el primero. De este modo, si queremos expresar el número 34 en el sistema binario, haremos lo siguiente: 34 / 2 = 17 (resto = 0) 17 / 2 = 8 (resto = 1) 8 / 2 = 4 (resto = 0) 4 / 2 = 2 (resto = 0) 2 / 2 = 1 (resto = 0) 1 / 2 = 0 (resto = 1) CONVERSIÓN DE DECIMAL A BINARIO

5 Si, en cambio, deseamos convertir un número del sistema binario al decimal, los posibles procedimientos son un tanto diferentes. El más usado de los métodos consiste en tomar cada uno de los dígitos del número binario, comenzando desde la derecha, y multiplicarlo por 2 elevado a la potencia correspondiente, siendo 0 el primer exponente. Una vez hecho esto, se deben sumar todos los resultados, para obtener el número decimal equivalente. Veamos la conversión de 100010 en 34: 0 x 2 0 + 1 x 2 1 + 0 x 2 2 + 0 x 2 3 + 0 x 2 4 + 1 x 2 5 = 34 CONVERTIR DE BINARIO A DECIMAL

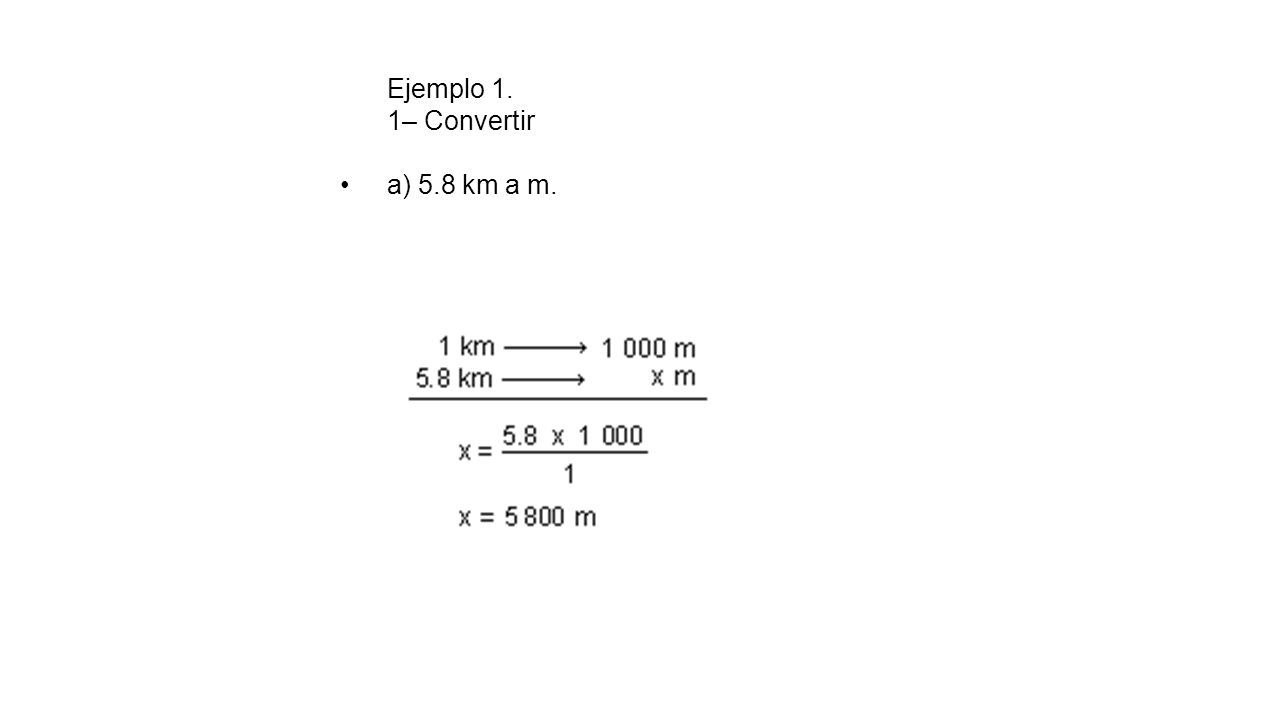

6 Ejemplo 1. 1– Convertir a) 5.8 km a m.

7

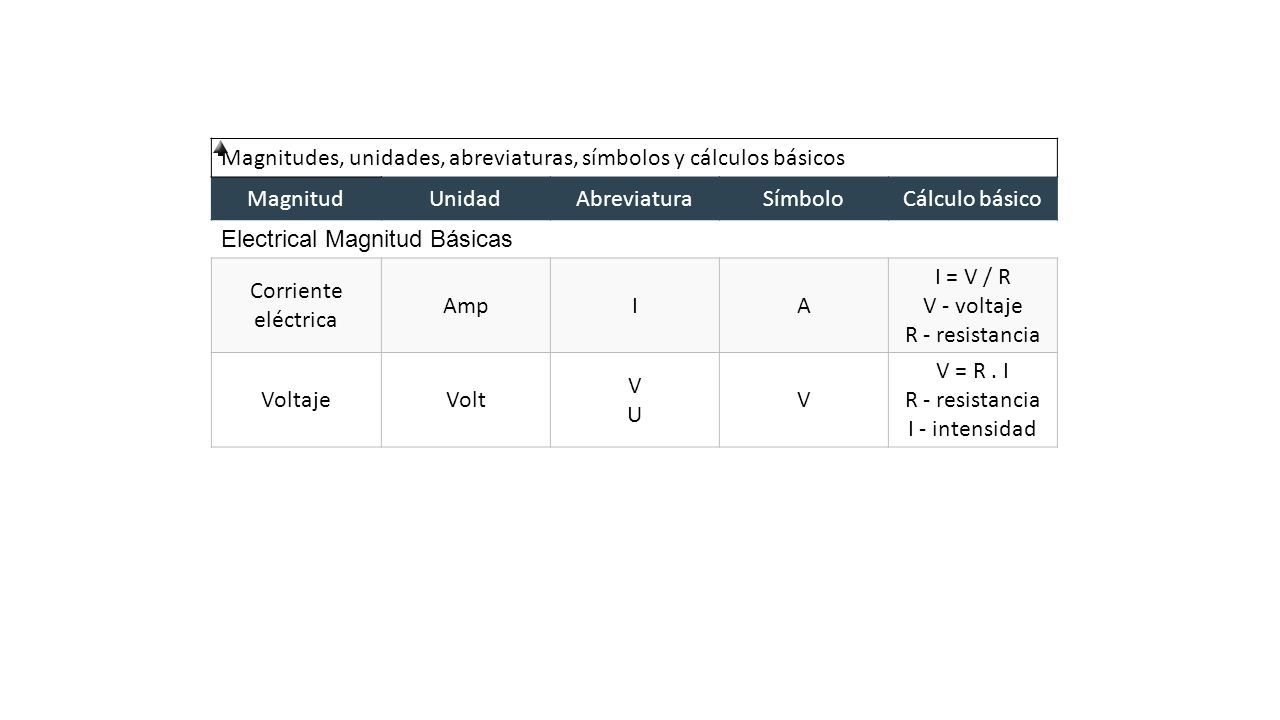

8 Magnitudes, unidades, abreviaturas, símbolos y cálculos básicos MagnitudUnidadAbreviaturaSímboloCálculo básico Electrical Magnitud Básicas Corriente eléctrica AmpIA I = V / R V - voltaje R - resistancia VoltajeVolt VUVU V V = R. I R - resistancia I - intensidad

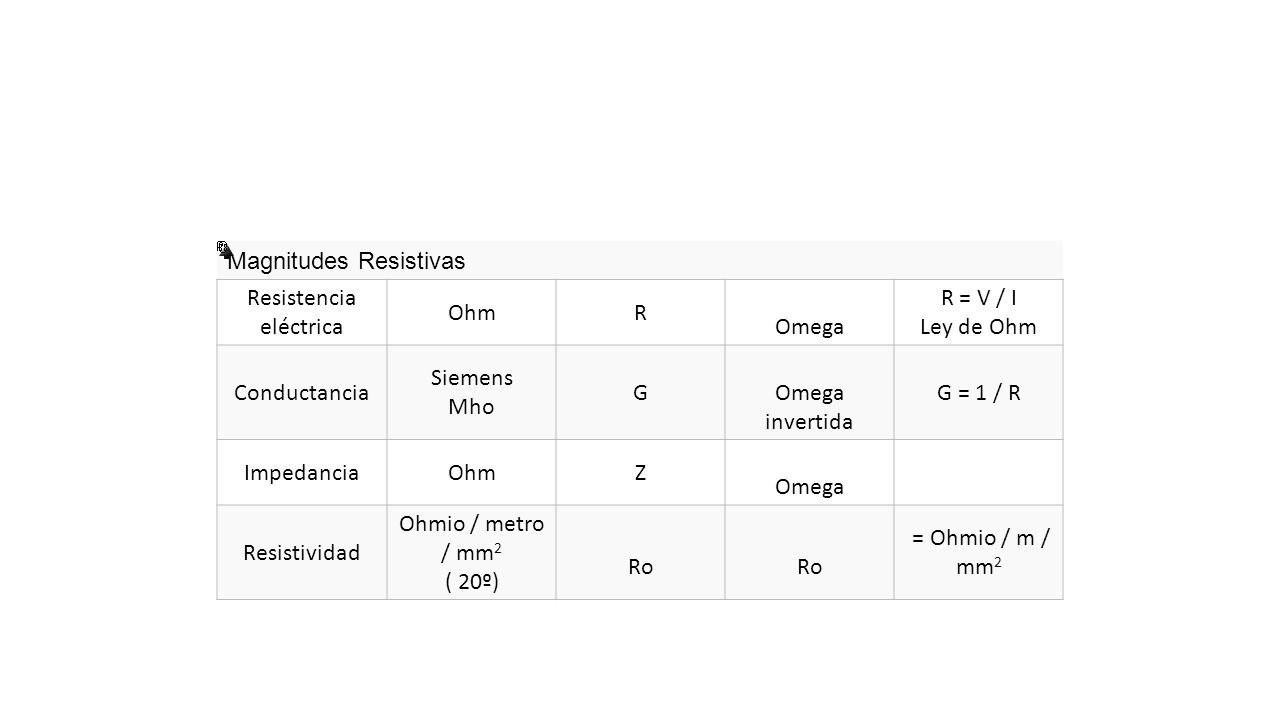

9 Magnitudes Resistivas Resistencia eléctrica OhmR Omega R = V / I Ley de Ohm Conductancia Siemens Mho GOmega invertida G = 1 / R ImpedanciaOhmZ Omega Resistividad Ohmio / metro / mm 2 ( 20º) Ro = Ohmio / m / mm 2

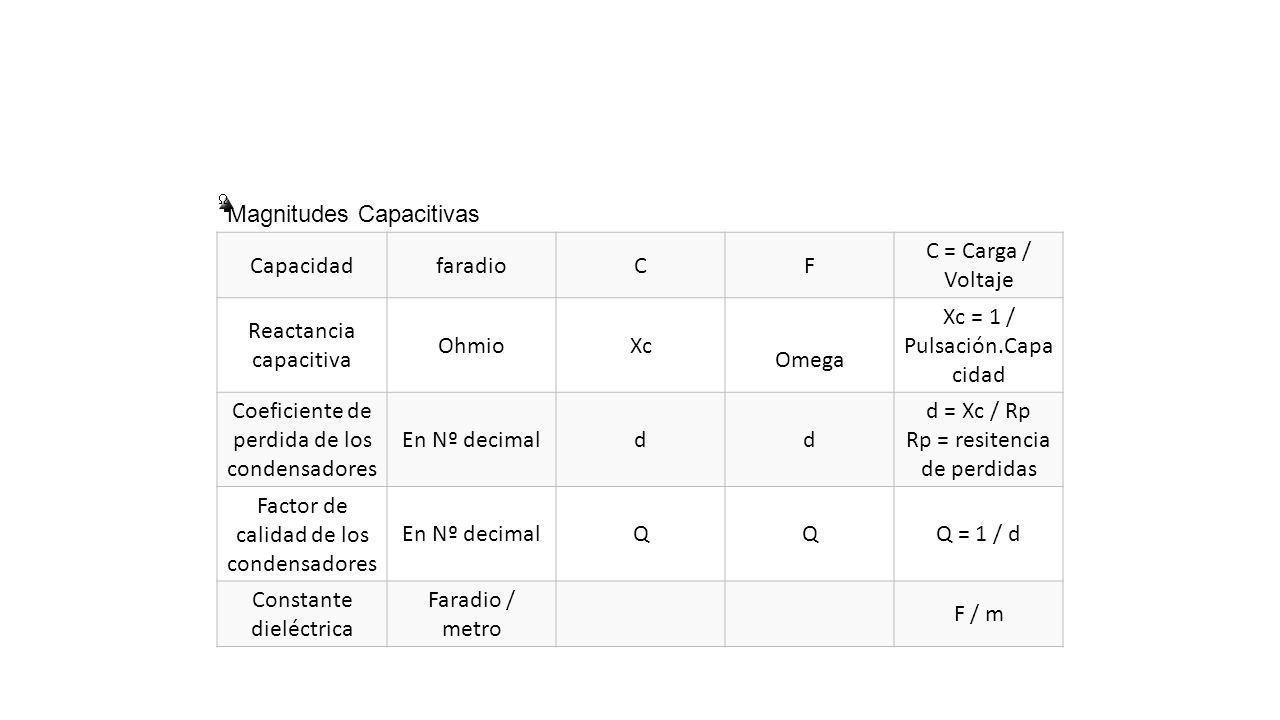

10 Magnitudes Capacitivas CapacidadfaradioCF C = Carga / Voltaje Reactancia capacitiva OhmioXc Omega Xc = 1 / Pulsación.Capa cidad Coeficiente de perdida de los condensadores En Nº decimaldd d = Xc / Rp Rp = resitencia de perdidas Factor de calidad de los condensadores En Nº decimalQQQ = 1 / d Constante dieléctrica Faradio / metro F / m

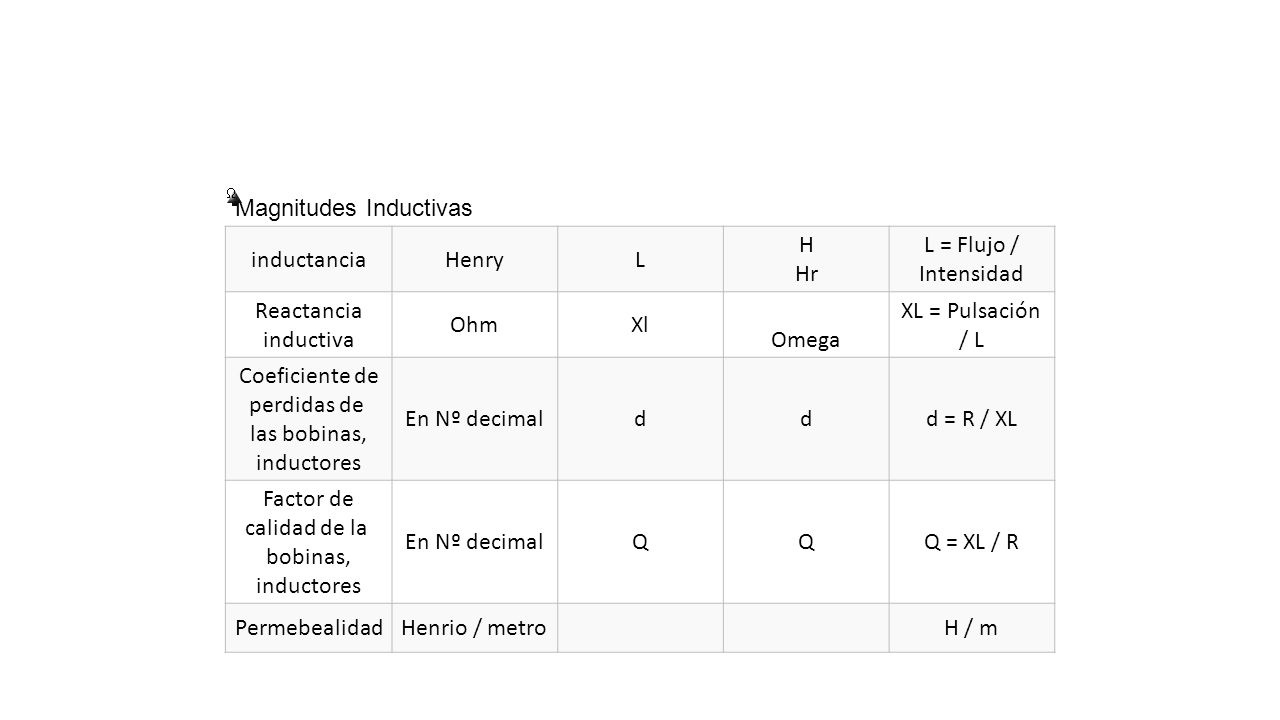

11 Magnitudes Inductivas inductanciaHenryL H Hr L = Flujo / Intensidad Reactancia inductiva OhmXl Omega XL = Pulsación / L Coeficiente de perdidas de las bobinas, inductores En Nº decimalddd = R / XL Factor de calidad de la bobinas, inductores En Nº decimalQQQ = XL / R PermebealidadHenrio / metro H / m

12 Magnitudes Electromagnéticas Carga EléctricaCulombioQQ 1Q = 6.23.10 18 electr ones Intensidad de campo eléctrico Voltaje / longitud EE E = Voltaje / Longitud Intensidad de campo magnético Gauss Amperio / metro HH H = MMF / Longitud Fuerza magnetomotriz Gilbert Amperio - vuelta MMF Theta MMF = I. Nº de espiras Flujo magnético Weber Maxwell Wb MPhi Wb = V. Segundo Inducción magnética Tesla Gauss TGTG B B = Flujo magnético / m 2

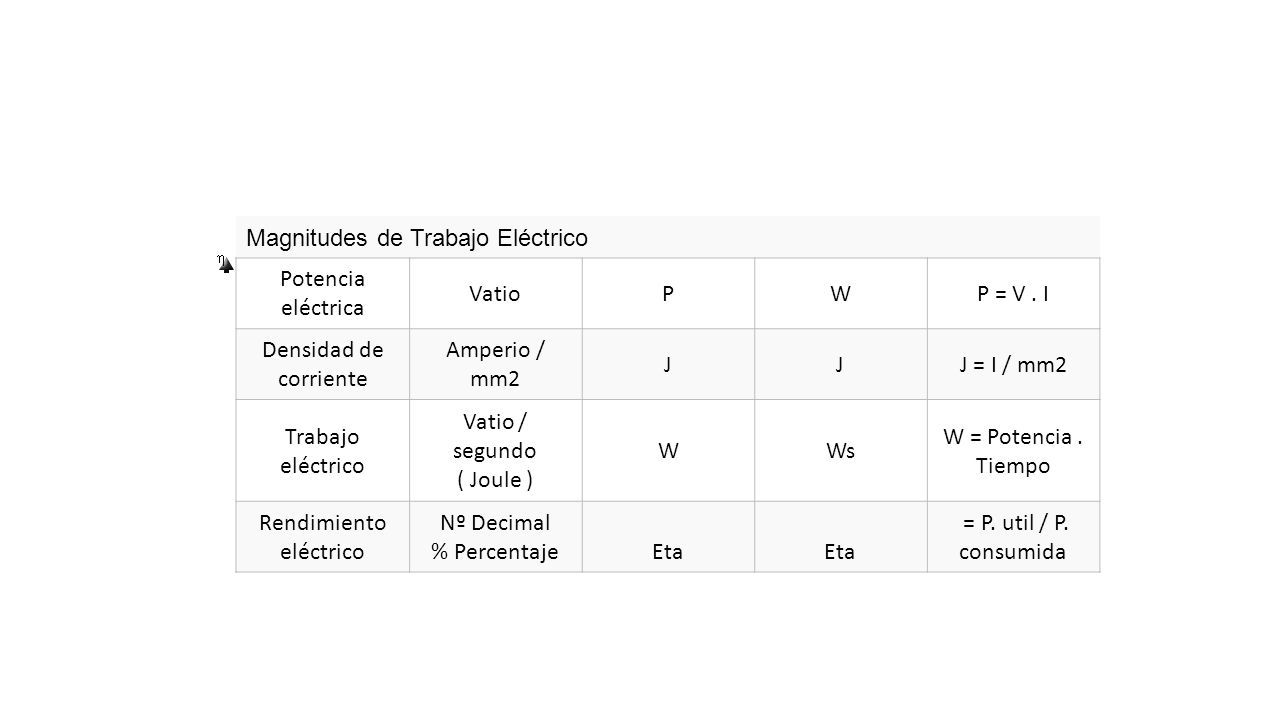

13 Magnitudes de Trabajo Eléctrico Potencia eléctrica VatioPWP = V. I Densidad de corriente Amperio / mm2 JJJ = I / mm2 Trabajo eléctrico Vatio / segundo ( Joule ) WWs W = Potencia. Tiempo Rendimiento eléctrico Nº Decimal % PercentajeEta = P. util / P. consumida

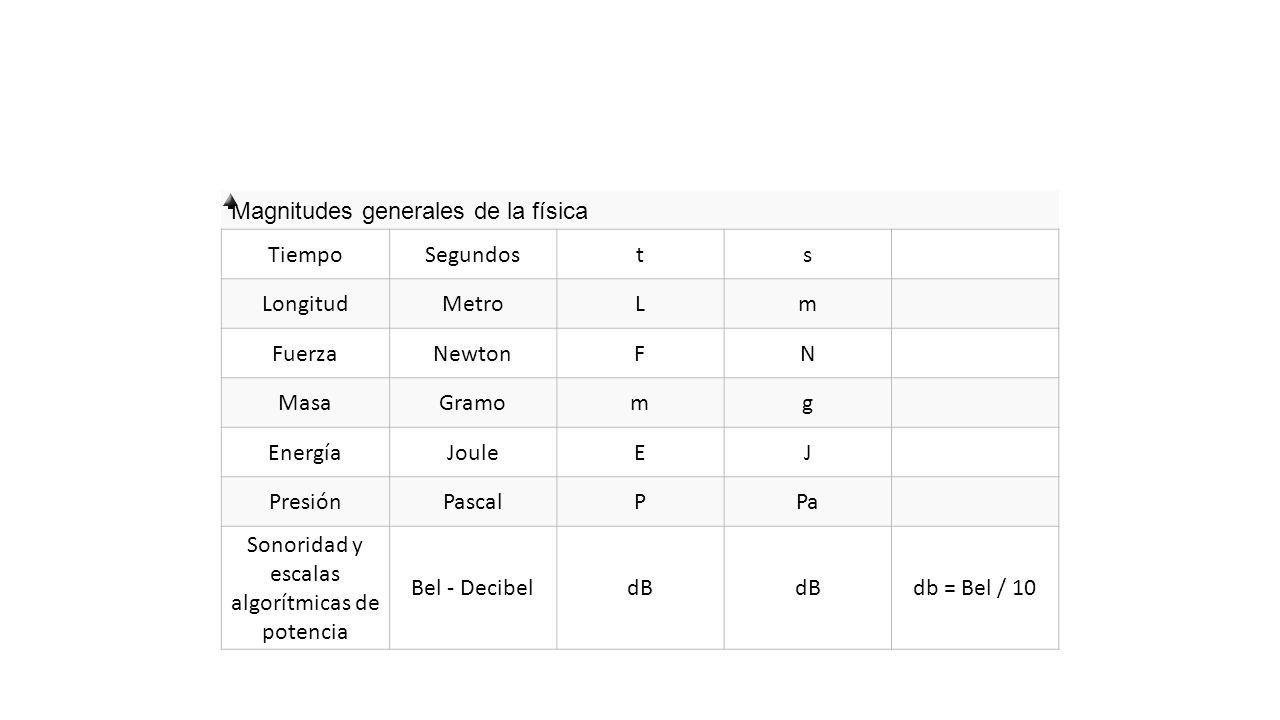

14 Magnitudes generales de la física TiempoSegundosts LongitudMetroLm FuerzaNewtonFN MasaGramomg EnergíaJouleEJ PresiónPascalPPa Sonoridad y escalas algorítmicas de potencia Bel - DecibeldB db = Bel / 10

15

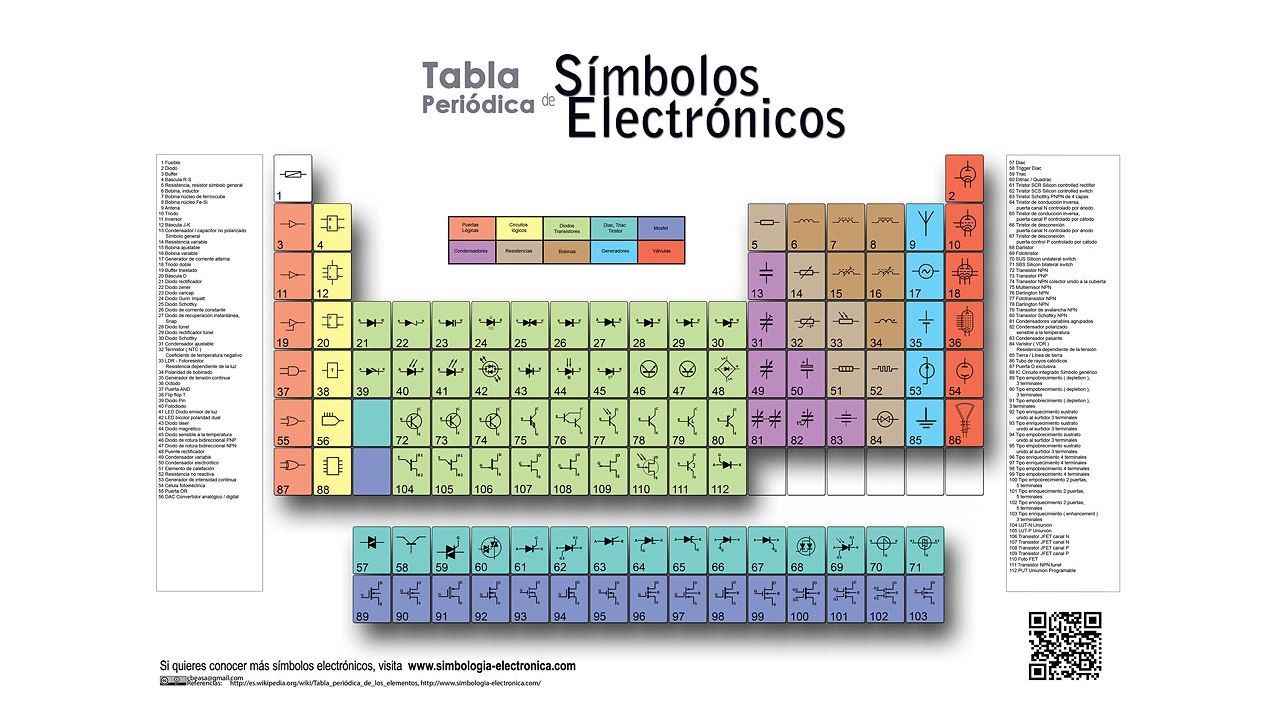

16
