1 CORRIENTE ELÉCTRICA Y LEY DE AMPERE Taller # 3 UNIVERSIDAD NACIONAL DE COLOMBIA FACULTAD DE INGENIERIA FUENDAMENTOS DE ELECTRICIDAD Y ELECTROMAGNETISMO BOGOTA 2012 G2N08 LUIS R. Díaz

2  El amperio es la intensidad de una corriente constante que manteniéndose en dos conductores paralelos, rectilíneos, de longitud infinita, de sección circular despreciable y situados a una distancia de un metro uno de otro en el vacío, produciría una fuerza igual a 2×10 -7 newton por metro de longitud.Un amperio (1 A) es la cantidad de corriente que existe cuando un número de electrones con una carga total de un culombio (1 C) se mueve a través de un área de sección transversal determinado, de un cable conductor, en un segundo (1 s). Tenemos que la definición de amperio (A) es: Por lo tanto: Por lo tanto para tener un Amperio se necesitan :

3  El tesla (símbolo T), es la unidad de inducción magnética (o densidad de flujo magnético) del Sistema Internacional de Unidades (SI). Se define como una inducción magnética uniforme que, repartida normalmente sobre una superficie de un metro cuadrado, produce a través de esta superficie un flujo magnético total de un weber. Un Tesla también se define como la inducción de un campo magnético que ejerce una fuerza de 1 Newton sobre una carga de 1 Culombio que se mueve a velocidad de 1 m/s dentro del campo y perpendicularmente a las líneas de inducción magnética. Lo que es: 1 T = 1 N·s·m −1 ·C −1 1 T = 10.000 gauss

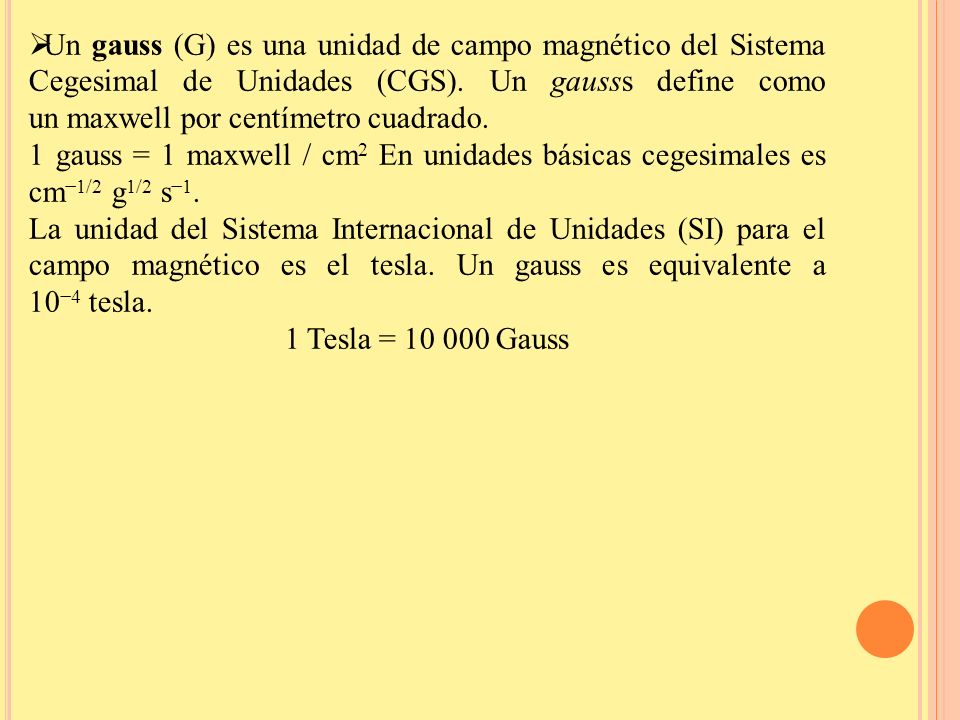

4  Un gauss (G) es una unidad de campo magnético del Sistema Cegesimal de Unidades (CGS). Un gausss define como un maxwell por centímetro cuadrado. 1 gauss = 1 maxwell / cm 2 En unidades básicas cegesimales es cm −1/2 g 1/2 s −1. La unidad del Sistema Internacional de Unidades (SI) para el campo magnético es el tesla. Un gauss es equivalente a 10 −4 tesla. 1 Tesla = 10 000 Gauss

5 La bobina o inductor por su forma (espiras de alambre arrollados) almacena energía en forma de campo magnético. El inductor es diferente del condensador / capacitor, que almacena energía en forma de campo eléctrico. Todo cable por el que circula una corriente tiene a su alrededor un campo magnético, siendo el sentido de flujo del campo magnético, el que establece la ley de la mano derecha. Al estar el inductor hecho de espiras de cable, el campo magnético circula por el centro del inductor y cierra su camino por su parte exterior.

6  Calcule el campo magnético producido por una corriente de 1 A que corre por un alambre recto a un milímetro del mismo. De su respuesta en Teslas y Gauss  Cuál es la intensidad del campo geomagnético, en Teslas y Gauss.

7 Calcule el campo magnético en el interior de una bobina. Considere: el cilindro de la bobina 10 cm de longitud y 4 cm de diámetro, con: A)100 espiras. B) Con 10000 espiras I=100mA.
