1 Tema: Memoria Externa

2

3 Medios de almacenamiento Componentes físicos o materiales en los que se almacenan los datos. Dispositivos (unidades) de almacenamiento Componentes físicos que escriben y leen de los medios de almacenamiento. Tema: Dispositivos de almacenamiento secundario Dispositivos y medios

4 Tema: Dispositivos de almacenamiento secundario Tipos de dispositivos Magnéticos Discos duros Discos duros externos Discos de estado sólido Cintas magnéticas Ópticos CD-ROM CD-Recordable (WORM) CD-RWritable. DVD Digital Pen drives SSD Micro SSD

5 Todos usan el mismo medio (material) Usan técnicas similares para leer y escribir los datos Las superficies de los disquetes, discos duros y cintas magnéticas están recubiertas con partículas de un material magnético sensible (por lo general óxido de hierro) que reacciona a un campo magnético. Cada partícula actúa como un imán, creando un campo magnético cuando se somete a un electroimán. Las cabezas de lectura/escritura de la unidad, contienen electroimanes y graban cadenas de 1 y 0, alternando la dirección de la corriente en esos electroimanes. Tema: Dispositivos de almacenamiento secundario Dispositivos magnéticos

6 Tema: Dispositivos de almacenamiento secundario Dispositivos magnéticos

7 ¿Cómo se organizan los datos en un disco? Antes de poder usar un disco para almacenar datos, se debe formatear o inicializar. Procedimiento de formateo Objetivo: Crear un mapa con el que la computadora pueda llegar a cualquier punto del disco directamente. Pasos:  Creación de las pistas (círculos magnéticos concéntricos)  Numeración de las pistas desde afuera (0) hacia dentro  Creación de sectores (segmentos cortos en cada pista)  Numeración de los sectores en forma secuencial y única  Creación de registro de arranque, tabla de asignación de archivos (FAT), directorio raíz y área de datos. Tema: Dispositivos de almacenamiento secundario Dispositivos magnéticos

8 ¿Cómo se organizan los datos en un disco? Tema: Dispositivos de almacenamiento secundario Dispositivos magnéticos Creación de las cuatro áreas

9 ¿Cómo se organizan los datos en un disco? Tema: Dispositivos de almacenamiento secundario Dispositivos magnéticos Sector Pista (Track) Creación de pistas, sectores y cluster Cluster

10 ¿Cómo se organizan los datos en un disco? Tema: Dispositivos de almacenamiento secundario Dispositivos magnéticos MBR (Master Boot Record o registro de arranque) Es un programa que se ejecuta cada vez que se enciende la computadora, para determinar si el disco tiene los componentes básicos necesarios para ejecutar el sistema operativo. Si los archivos están presentes, transfiere el control a uno de los programas del sistema operativo, para que continúe el proceso de inicio. Este proceso se conoce como: secuencia de inicio o booting El registro de arranque también describe otras características del disco, que el sistema operativo necesita para tener acceso al área de datos.

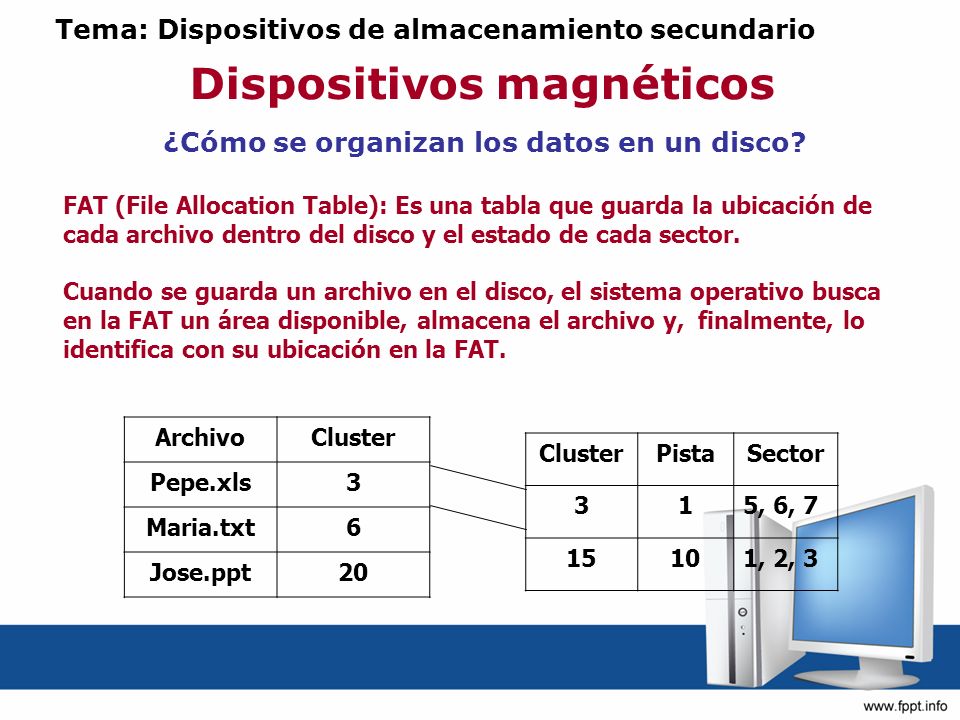

11 ¿Cómo se organizan los datos en un disco? Tema: Dispositivos de almacenamiento secundario Dispositivos magnéticos FAT (File Allocation Table): Es una tabla que guarda la ubicación de cada archivo dentro del disco y el estado de cada sector. Cuando se guarda un archivo en el disco, el sistema operativo busca en la FAT un área disponible, almacena el archivo y, finalmente, lo identifica con su ubicación en la FAT. ArchivoCluster Pepe.xls3 Maria.txt6 Jose.ppt20 ClusterPistaSector 315, 6, 7 15101, 2, 3

12 Tema: Dispositivos de almacenamiento secundario Dispositivos magnéticos Disco duro  Uno o más platillos de metal.  Dentro de una cámara sellada al vacío.  El medio y el dispositivo forman una sola pieza.  Fijo y pesado.  Almacenan desde 80 MB.  Giran a velocidades de entre 3600 rpm y 7200 rpm. Disco duro removible  Combinan la velocidad y la capacidad de un disco duro, con la portabilidad de un disquete.  El conjunto formado por el disco y la caja a menudo reciben el nombre de cartuchos de disco duro.

13 Tema: Dispositivos de almacenamiento secundario Componentes de una unidad de disco duro

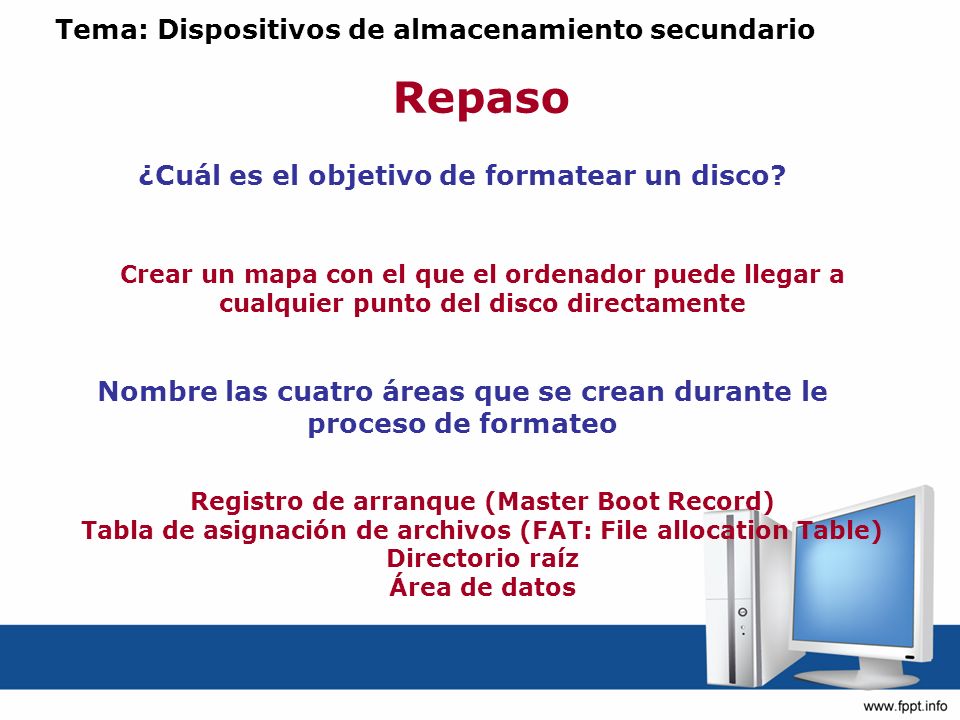

14 ¿Cuál es el objetivo de formatear un disco? Crear un mapa con el que el ordenador puede llegar a cualquier punto del disco directamente Tema: Dispositivos de almacenamiento secundario Repaso Nombre las cuatro áreas que se crean durante le proceso de formateo Registro de arranque (Master Boot Record) Tabla de asignación de archivos (FAT: File allocation Table) Directorio raíz Área de datos

15 ¿Qué es el registro de arranque? Es un programa que se ejecuta cada vez que se enciende el ordenador, para determinar si el disco tiene los componentes básicos necesarios para ejecutar el sistema operativo. El registro de arranque también describe otras características del disco, que el sistema operativo necesita para tener acceso al área de datos. Tema: Dispositivos de almacenamiento secundario Repaso ¿Qué es la FAT? Es una tabla que guarda la ubicación de cada archivo dentro del disco y el estado de cada sector.

16 Todos usan el mismo medio (material) Usan técnicas similares para leer y escribir los datos Las técnicas de almacenamiento óptico usan la precisión exacta que sólo se obtiene con rayos láser. La unidad enfoca un rayo láser sobre la superficie de un disco giratorio. Algunos puntos del disco reflejan la luz en un sensor (plano = se interpreta como un 1) y otros dispersan la luz (orificio = se interpreta como un 0). Tema: Dispositivos de almacenamiento secundario Dispositivos ópticos

17

18

19 ¿Cómo se organizan los datos en un disco? La técnica de escritura perfora el disco, disponiendo los datos en sectores, a lo largo de una espiral contínua. Tema: Dispositivos de almacenamiento secundario Dispositivos ópticos

20 CD-ROM  Sólo lectura (Al escribirlo, el disco es físicamente agujereado, por lo que no se puede reescribir).  El disco y la unidad están separados.  Portable y liviano.  Almacenan aproximadamente 650 MB.  Alta precisión. WORM (CD-R)  Escribir una vez, leer muchas (Al escribirlo, el disco es físicamente agujereado, por lo que no se puede reescribir).  El disco y la unidad están separados.  Portable y liviano.  Almacenan aproximadamente 650 MB.  Alta precisión. Tema: Dispositivos de almacenamiento secundario Dispositivos ópticos

21 DVD (Digital Video Disc)  Sólo lectura (Al escribirlo, el disco es físicamente agujereado, por lo que no se puede reescribir).  El disco y la unidad están separados.  Portable y liviano.  Almacenan entre 4,7 y 17 GB. (133 minutos de alta resolución de video).  Alta precisión. Unidades regrabables de cambio de fase  Pueden escribirse más de una vez (El rayo láser altera la estructura molecular del disco).  No pueden ser leídos por una unidad de CD-ROM convencional. Tema: Dispositivos de almacenamiento secundario Dispositivos ópticos

22 Tema: Dispositivos de almacenamiento secundario Dispositivos ópticos ¿Cuánta información puede almacenar un CD? La cantidad de información que puede almacenar un CD se mide en minutos:segundos:sectores. Cada segundo contiene 75 sectores, cada sector puede almacenar 2.048 Bytes (2 KBytes). Los CD-Recordable vienen en 21, 63 y 74 minutos. La cantidad de información que pueden contener, responde al siguiente cálculo ejemplo: 74 min x (60 seg) x (75 sectores) x (2 kbytes) = 666,000 kilobytes = 650 megabytes

23 Tiempo de acceso promedio Cantidad de tiempo promedio que le toma a un dispositivo colocar sus cabezas de lectura/escritura sobre cualquier punto en el medio de almacenamiento. Se mide en milisegundos (0,001 segundo) Es la combinación de dos factores:  La velocidad a la que gira un disco (rpm)  El tiempo que toma mover las cabezas de una pista a otra Tema: Dispositivos de almacenamiento secundario Medición del desempeño

24 Tiempo de acceso promedio Tema: Dispositivos de almacenamiento secundario Medición del desempeño Disquete: 0,2 segundos  200 milisegundos Disco duro: 8 a 12 milisegundos

25 Velocidad de transferencia de datos Cantidad de tiempo que le toma a un dispositivo leer o escribir datos. Se mide en KB, MB o GB por segundo (Ej: MBps) NOTA: No confundir MBps con Mbps Depende del tipo de controlador (intermediario entre la unidad y el CPU):  Norma ST-506  IDE (Integrated Drive Electronics)  SCSI (Small Computer System Interface) Tema: Dispositivos de almacenamiento secundario Medición del desempeño
