Contenido VARIOGRAMA EXPERIMENTAL VARIOGRAMA TEÓRICO Propiedades básicas Definición Estudio de modelos de variograma Cálculo a partir de los datos Características.

Presentación del tema: "Contenido VARIOGRAMA EXPERIMENTAL VARIOGRAMA TEÓRICO Propiedades básicas Definición Estudio de modelos de variograma Cálculo a partir de los datos Características."— Transcripción de la presentación:

1

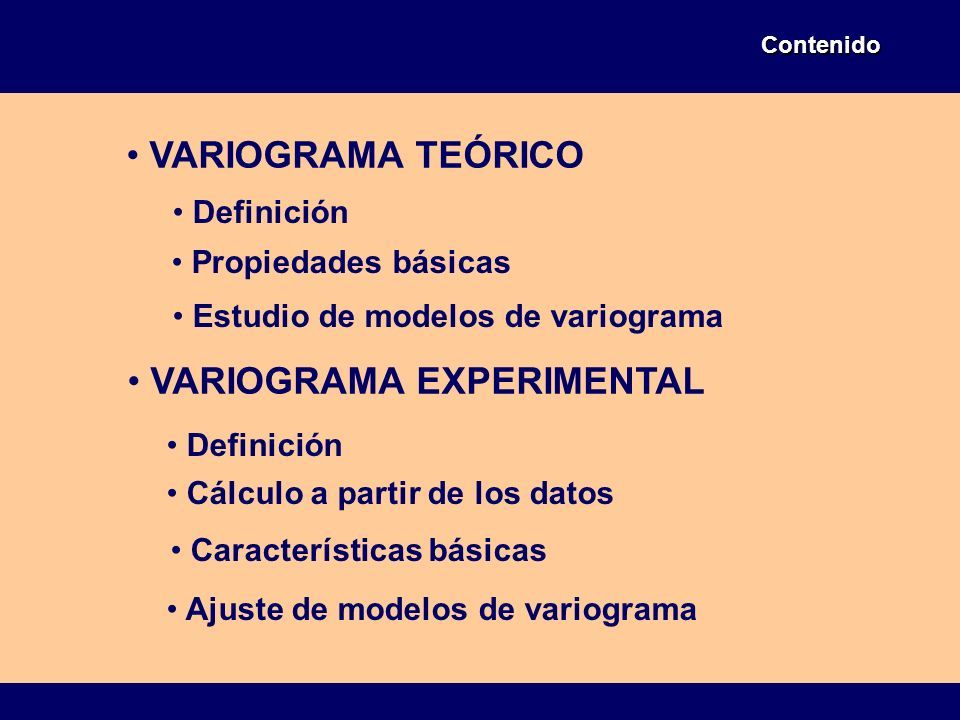

2 Contenido VARIOGRAMA EXPERIMENTAL VARIOGRAMA TEÓRICO Propiedades básicas Definición Estudio de modelos de variograma Cálculo a partir de los datos Características básicas Definición Ajuste de modelos de variograma

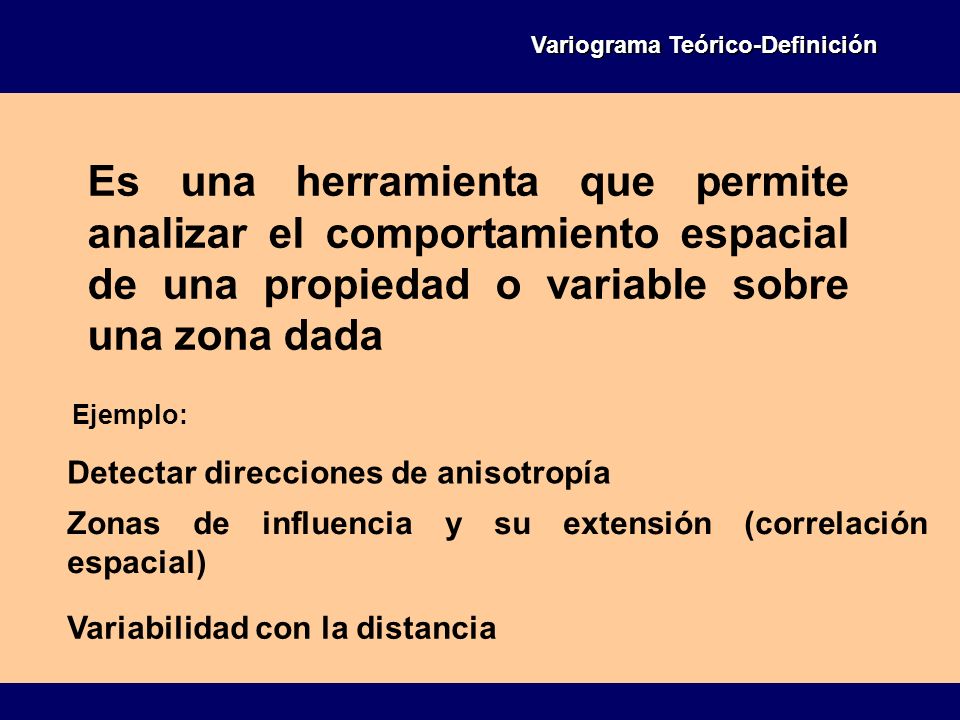

3 Variograma Teórico-Definición Es una herramienta que permite analizar el comportamiento espacial de una propiedad o variable sobre una zona dada Detectar direcciones de anisotropía Ejemplo: Zonas de influencia y su extensión (correlación espacial) Variabilidad con la distancia

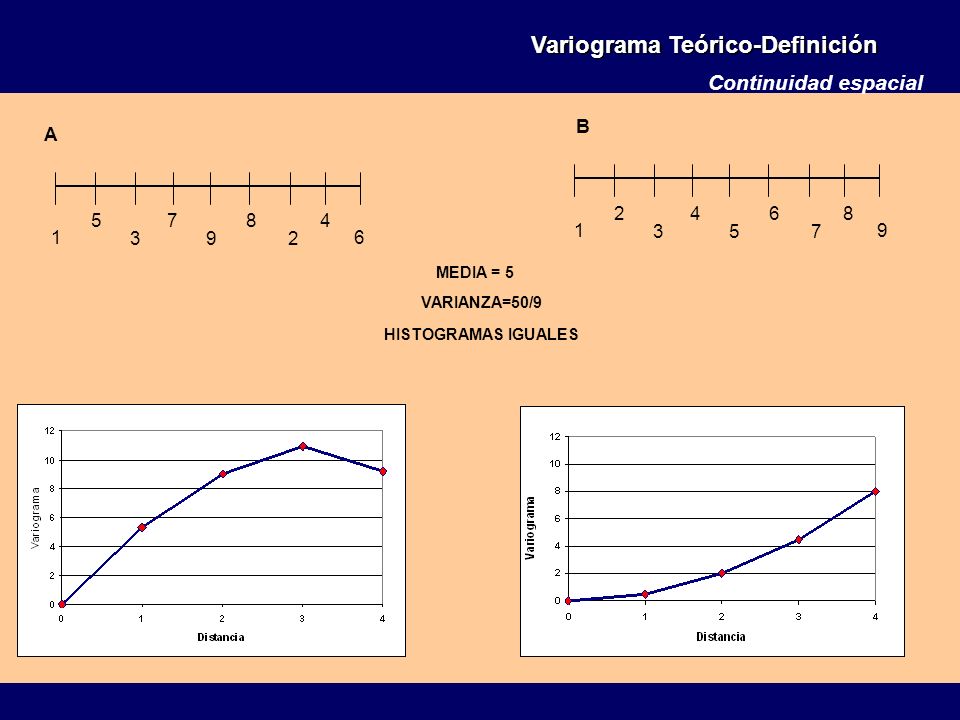

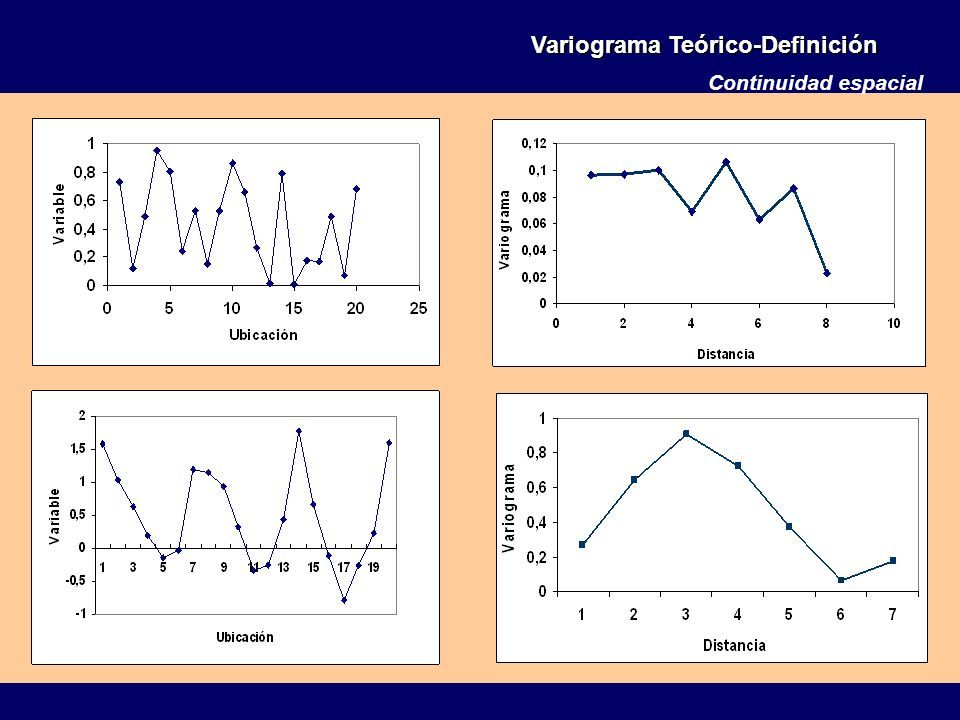

4 1 5 3 7 9 8 2 4 6 1 2 3 4 5 6 7 8 9 A B MEDIA = 5 VARIANZA=50/9 HISTOGRAMAS IGUALES Variograma Teórico-Definición Continuidad espacial

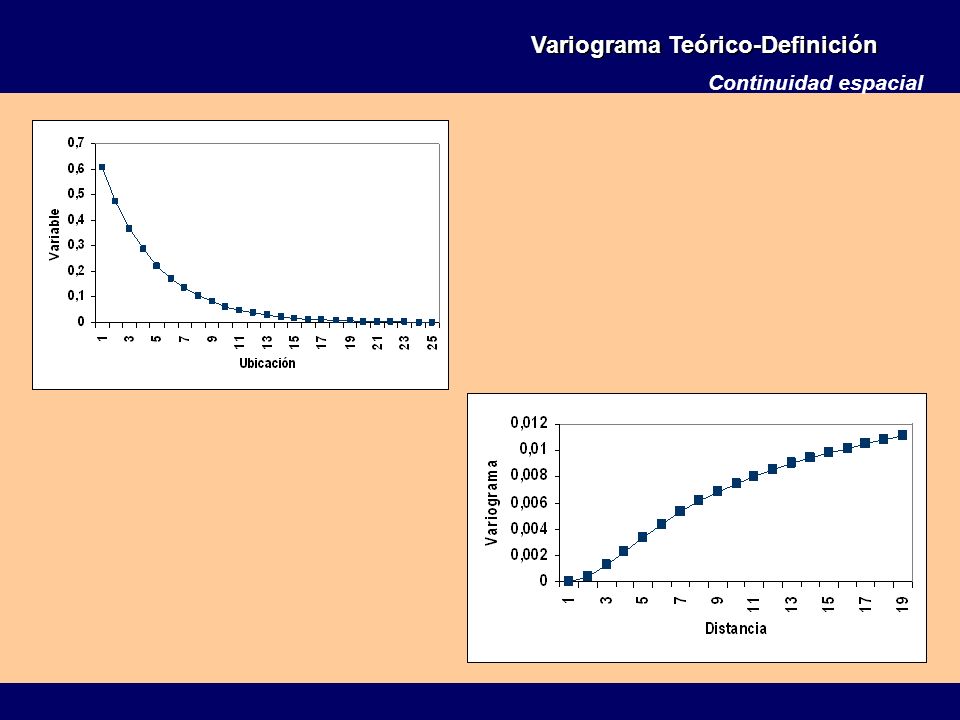

5 Variograma Teórico-Definición Continuidad espacial

6 Variograma Teórico-Definición Continuidad espacial

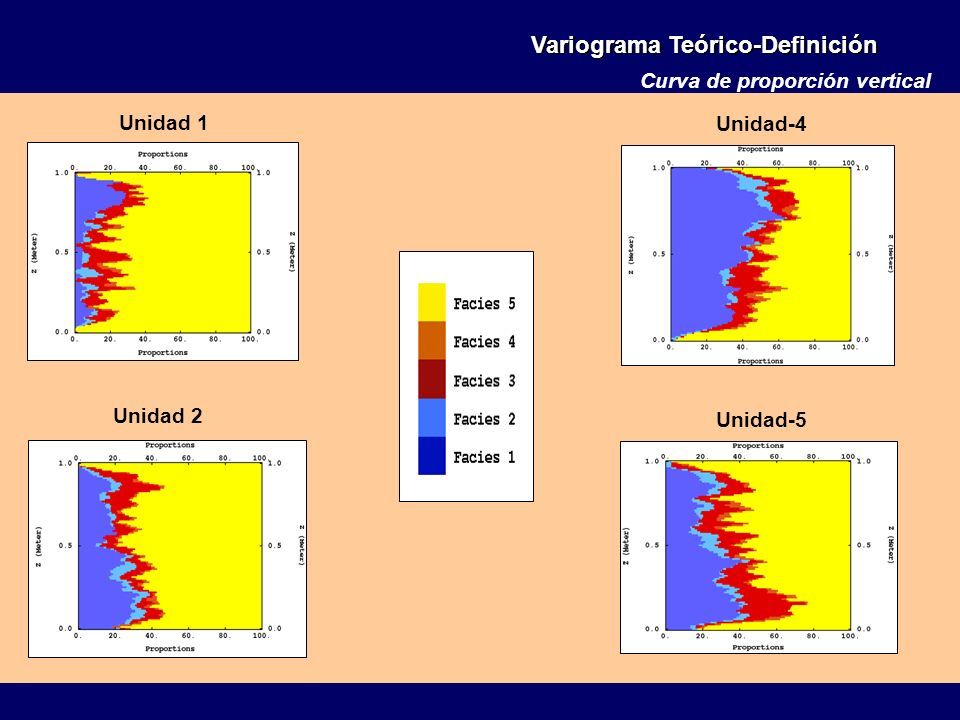

7 Variograma Teórico-Definición Curva de proporción vertical Unidad 2 Unidad-5 Unidad 1 Unidad-4

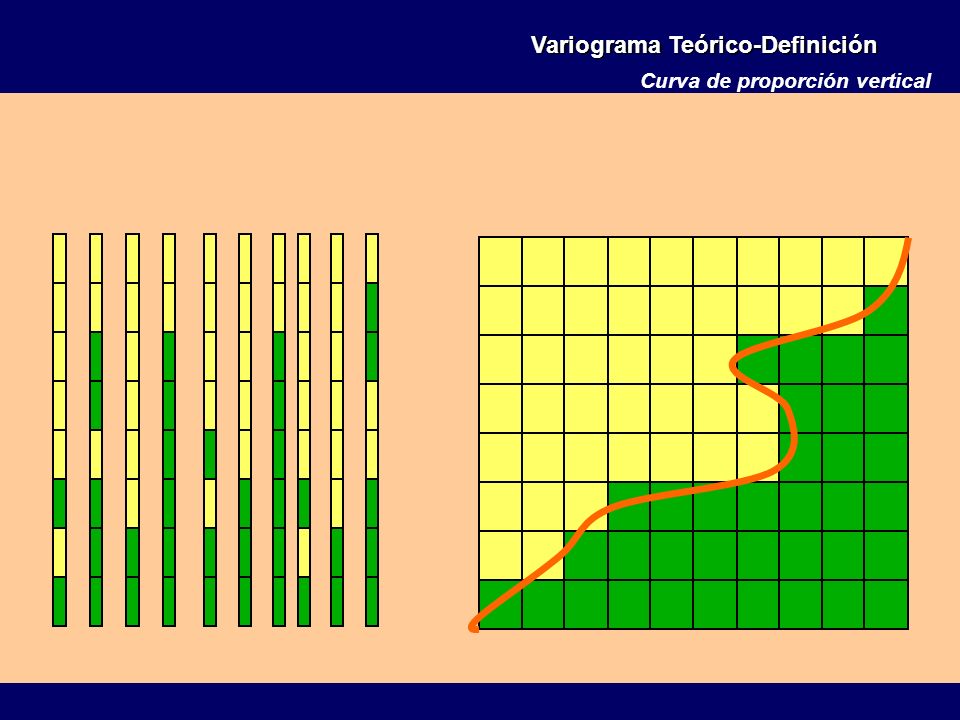

8 Variograma Teórico-Definición Curva de proporción vertical

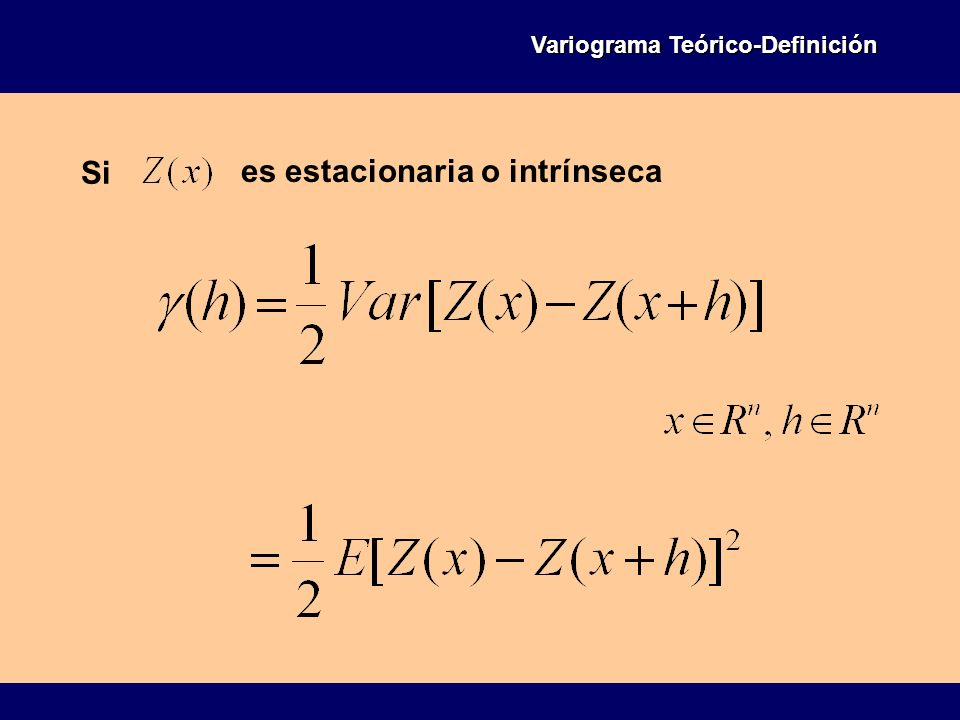

9 es estacionaria o intrínseca Si Variograma Teórico-Definición

10 depende del módulo y de la dirección del vector h Variograma Teórico-Características Valor promedio de la diferencia al cuadrado de los valores de la propiedad en dos puntos separados por una distancia | h | es independiente de la localización x

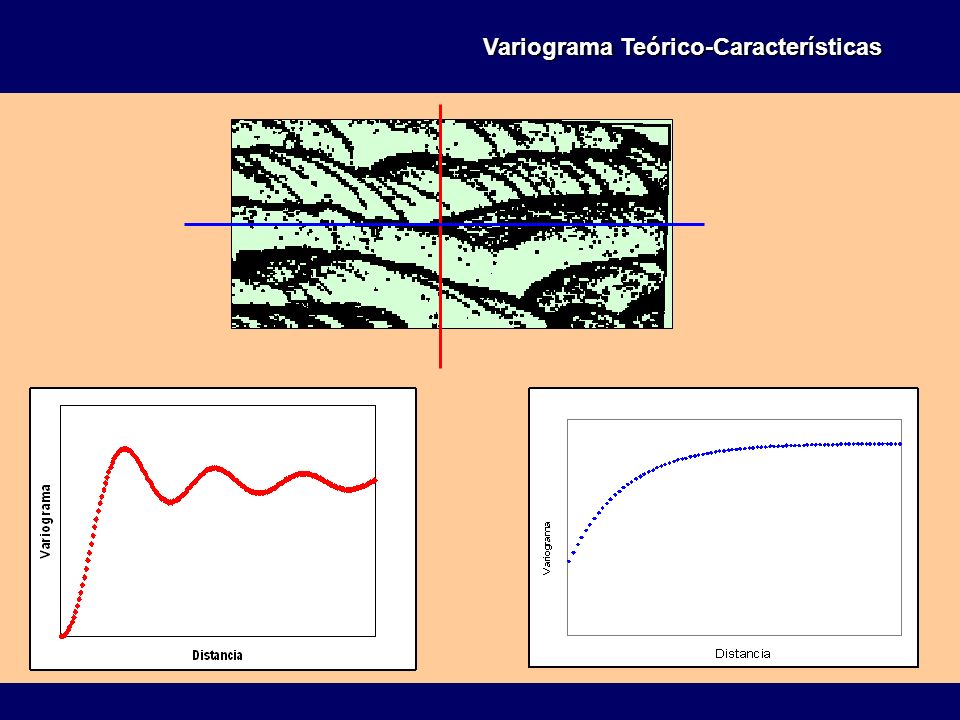

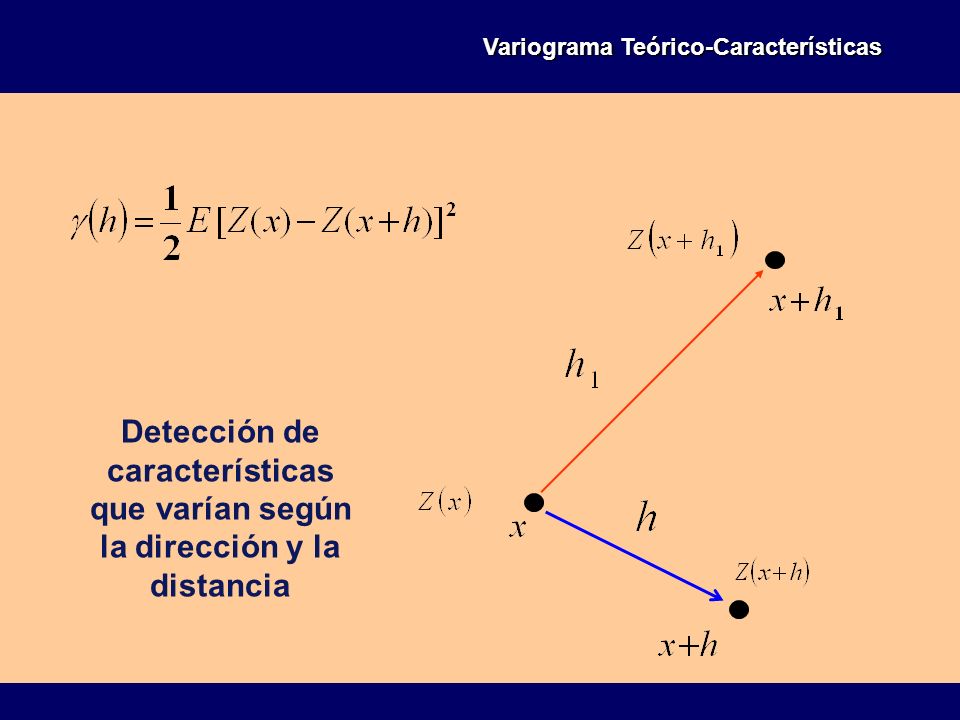

11 Detección de características que varían según la dirección y la distancia Variograma Teórico-Características

12

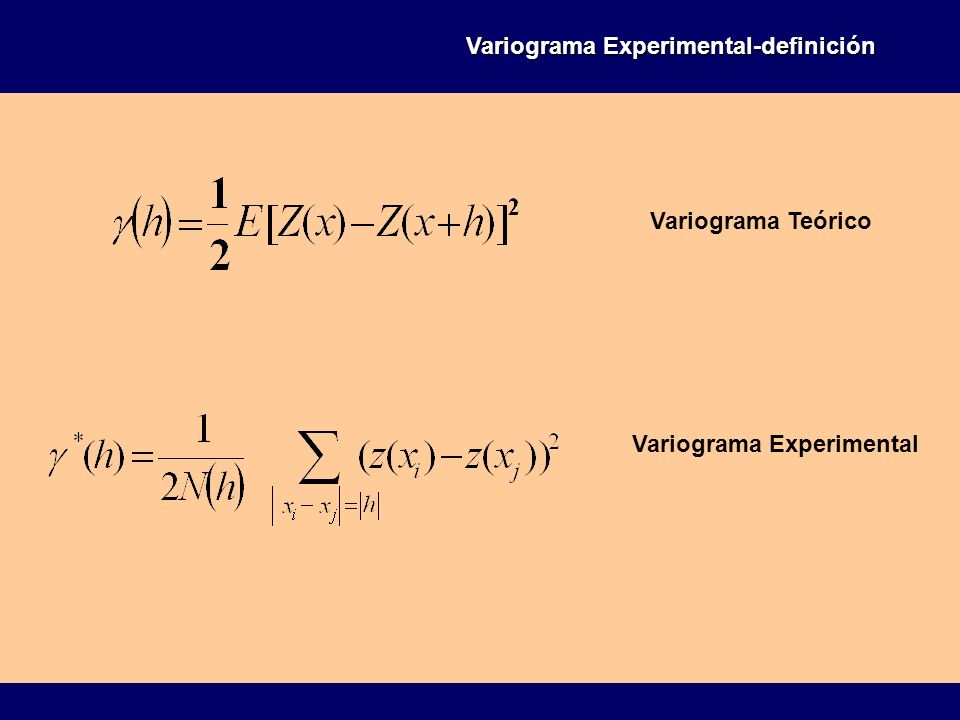

13 Variograma Experimental-definición Variograma Teórico Variograma Experimental

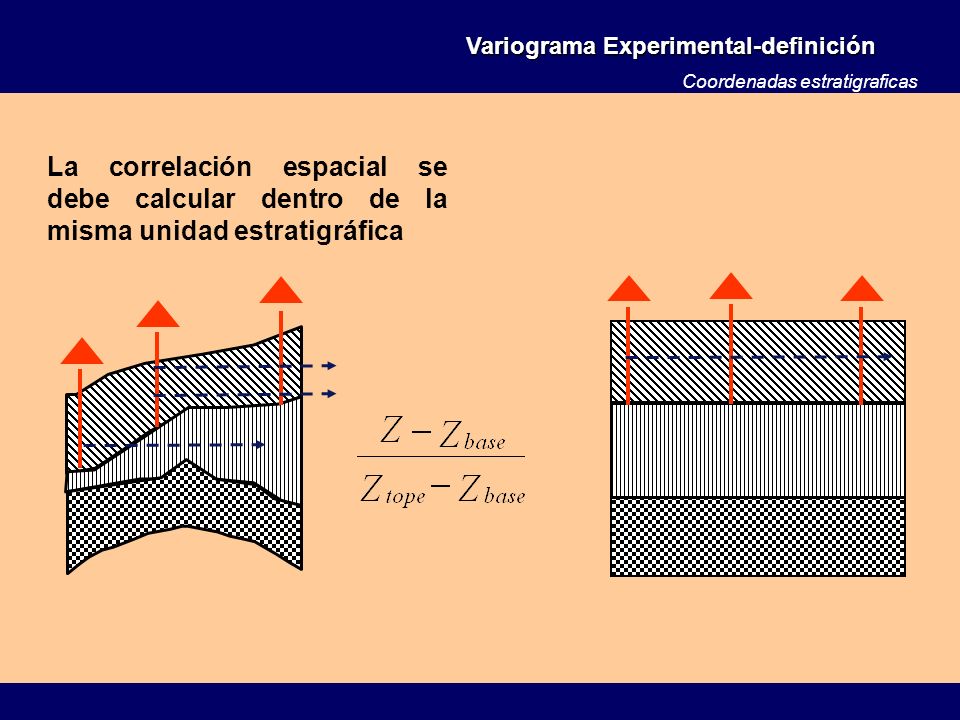

14 Variograma Experimental-definición Coordenadas estratigraficas La correlación espacial se debe calcular dentro de la misma unidad estratigráfica

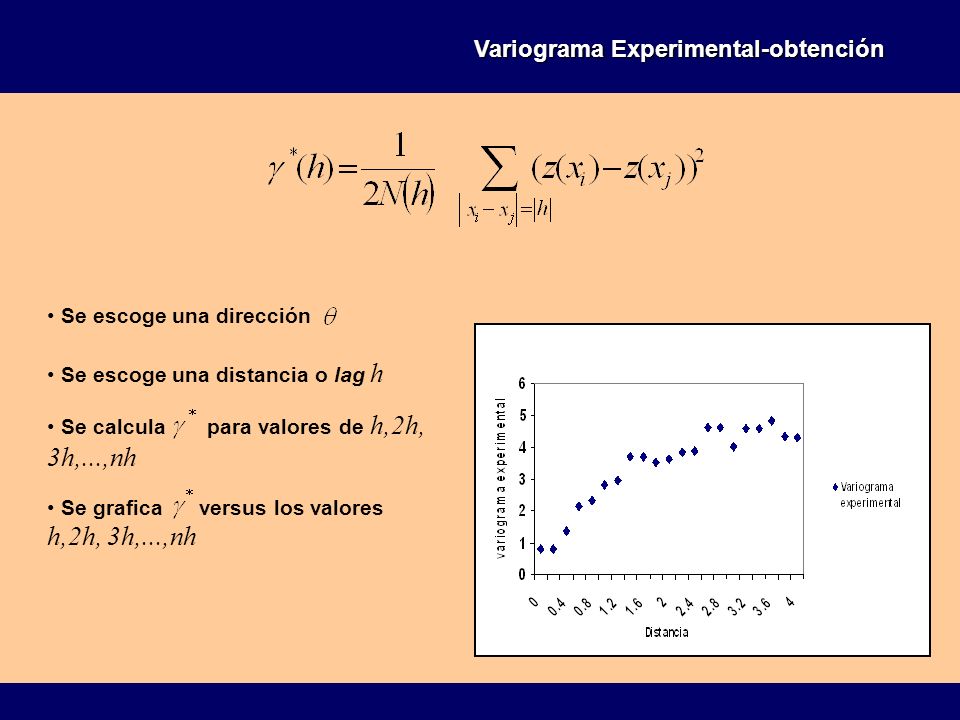

15 Se escoge una dirección Se escoge una distancia o lag h Se calcula para valores de h,2h, 3h,...,nh Se grafica versus los valores h,2h, 3h,...,nh Variograma Experimental-obtención

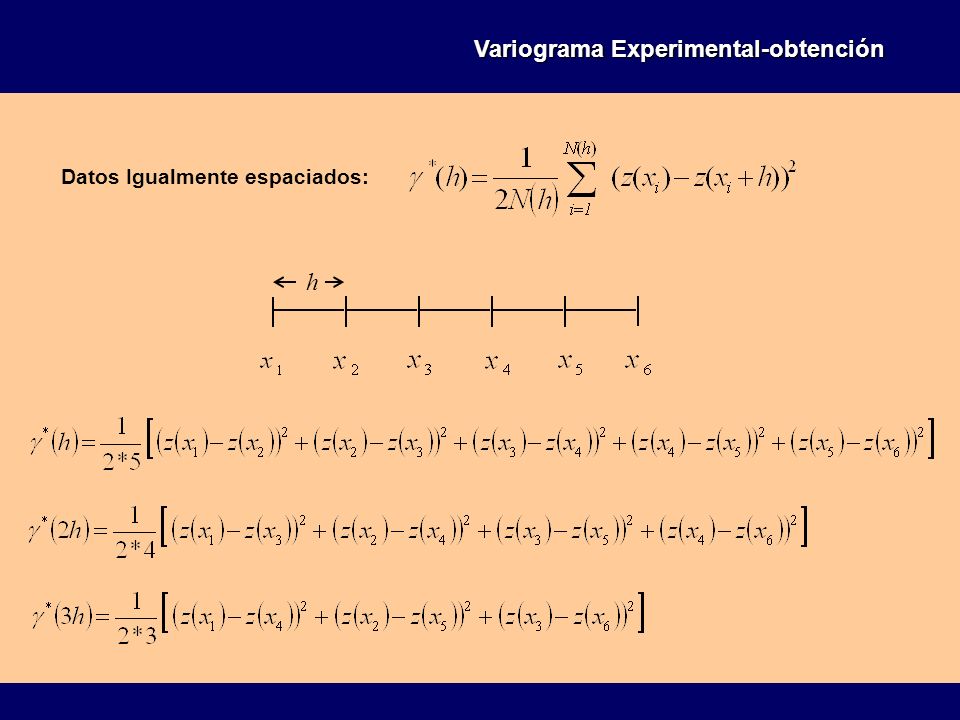

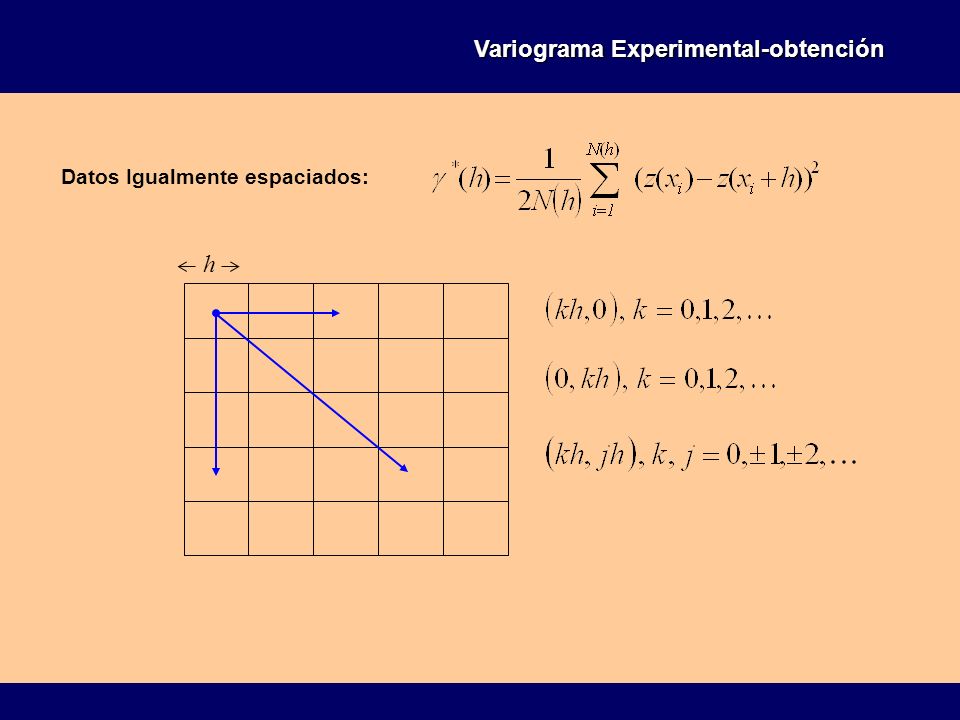

16 h Datos Igualmente espaciados: Variograma Experimental-obtención

17 h Datos Igualmente espaciados: Variograma Experimental-obtención

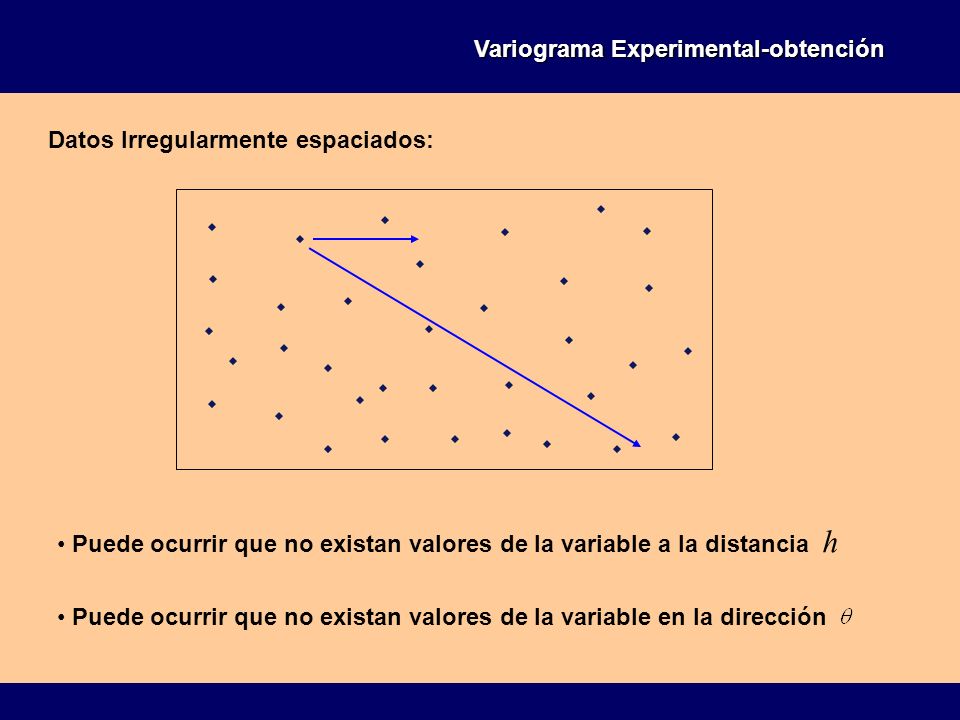

18 Datos Irregularmente espaciados: Puede ocurrir que no existan valores de la variable a la distancia h Puede ocurrir que no existan valores de la variable en la dirección Variograma Experimental-obtención

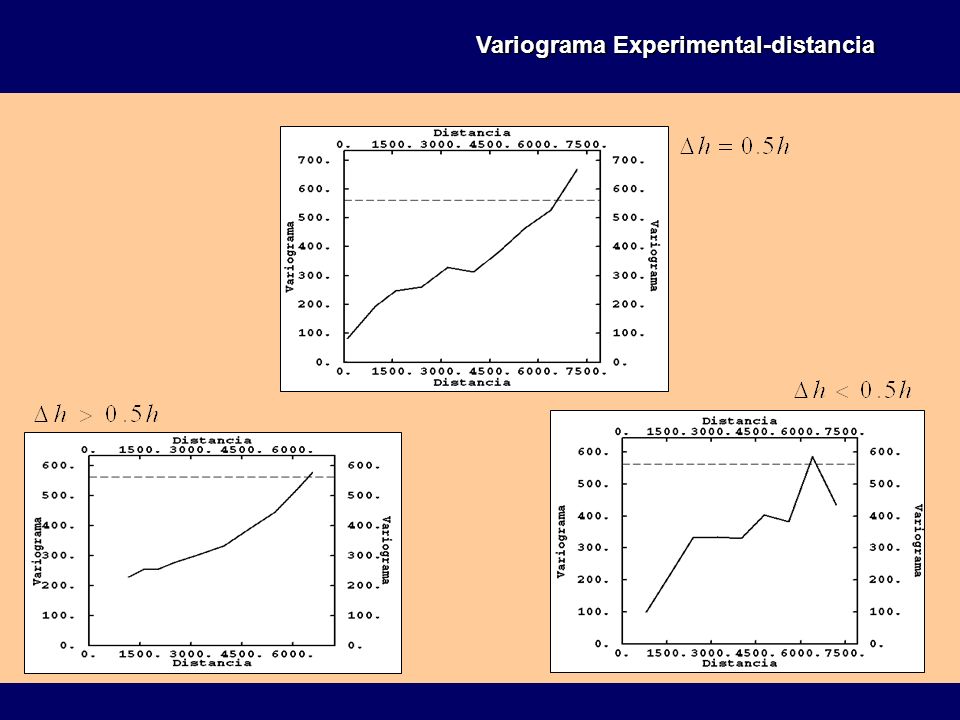

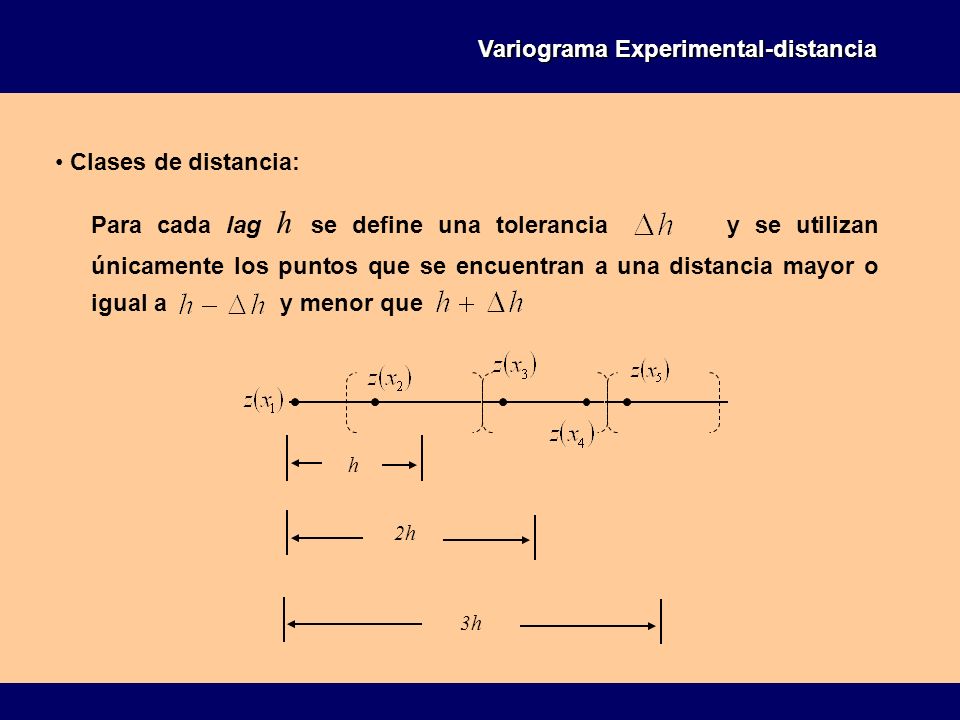

19 Variograma Experimental-distancia Clases de distancia: Para cada lag h se define una tolerancia y se utilizan únicamente los puntos que se encuentran a una distancia mayor o igual a y menor que h 2h 3h

20 Variograma Experimental-distancia Clases de distancia: El valor de se escoge como el 50% del valor del lag h. De esta forma: Las clases de distancia no se superponen No hay valores de la variable fuera de una clase de distancia

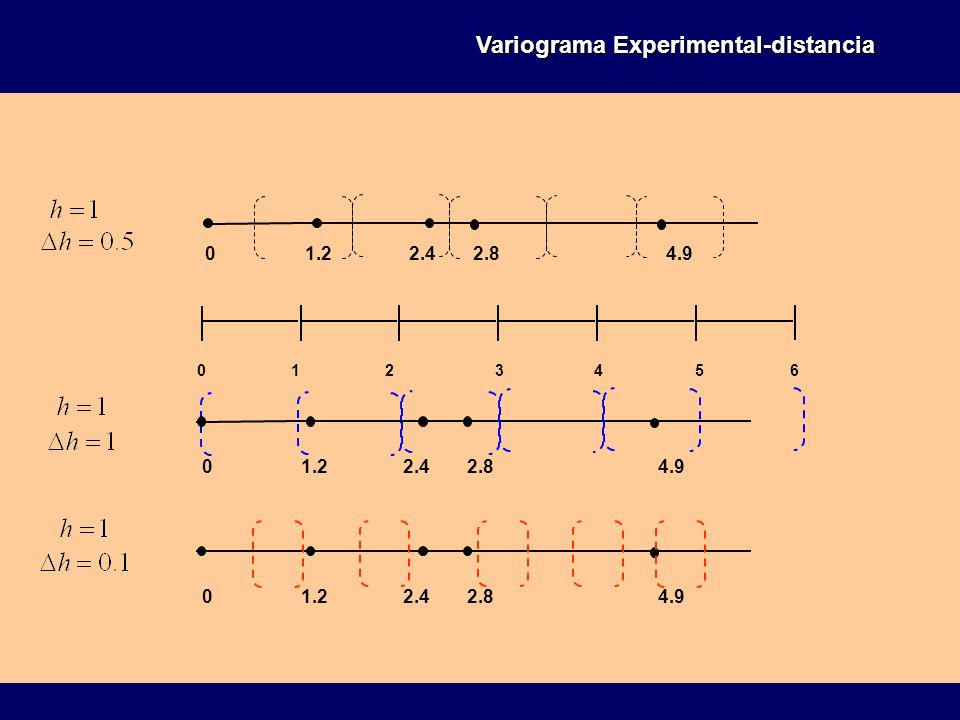

21 Variograma Experimental-distancia 0123456 1.202.42.84.9 1.202.42.84.91.202.42.84.9

22 Variograma Experimental-distancia

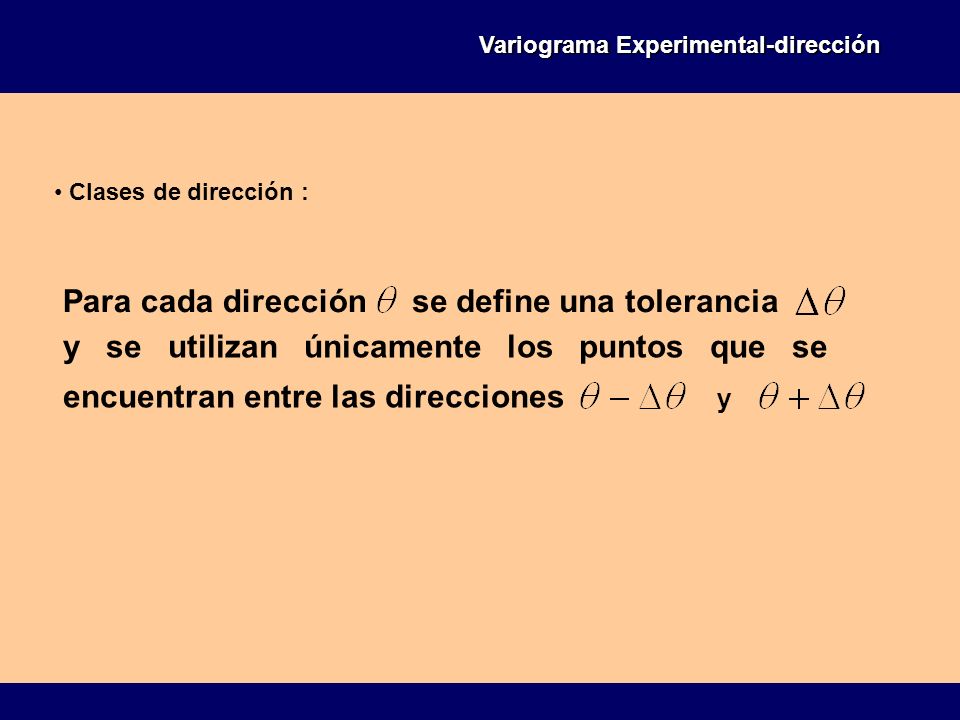

23 Clases de dirección : Para cada direcciónse define una tolerancia y se utilizan únicamente los puntos que se encuentran entre las direcciones y Variograma Experimental-dirección

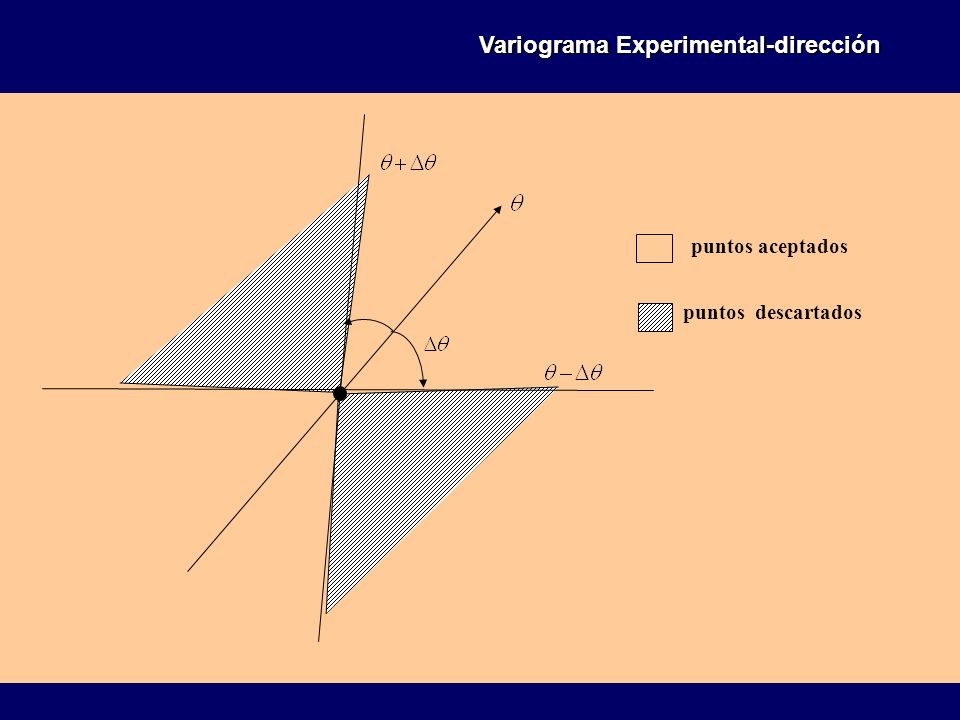

24 puntos descartados puntos aceptados Variograma Experimental-dirección

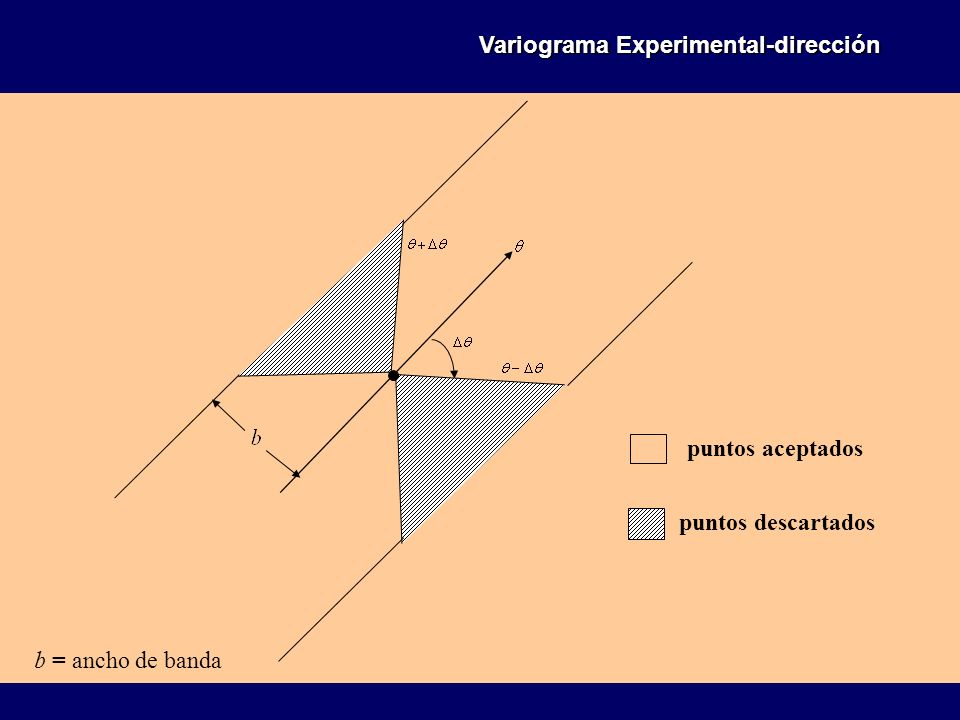

25 puntos aceptados puntos descartados b = ancho de banda Variograma Experimental-dirección

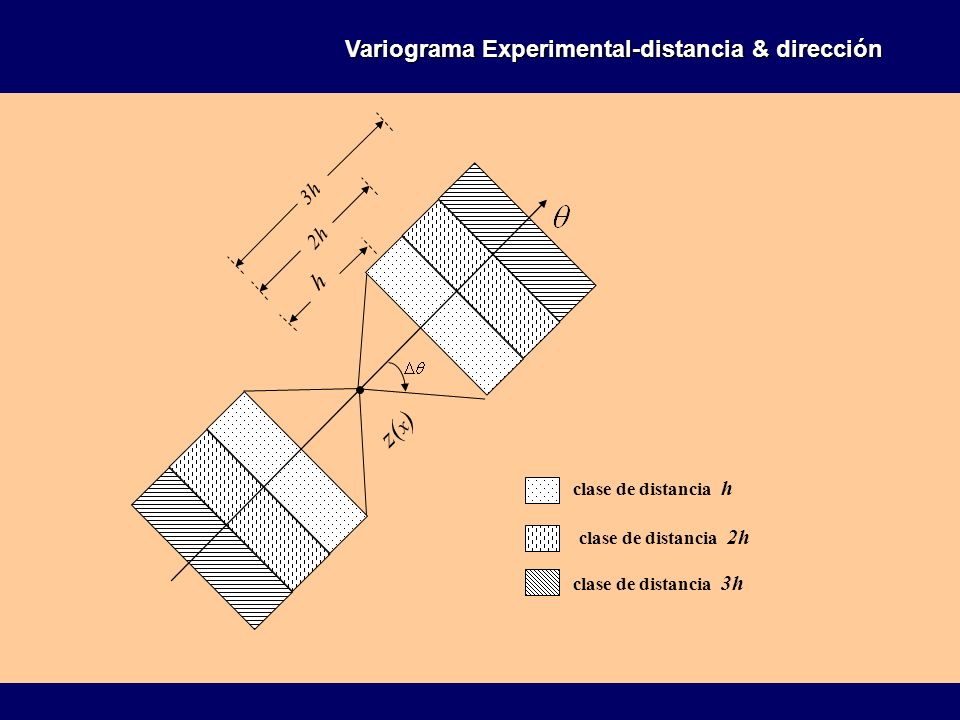

26 Variograma Experimental-distancia & dirección clase de distancia h h 2h 3h clase de distancia 2h clase de distancia 3h z( x )

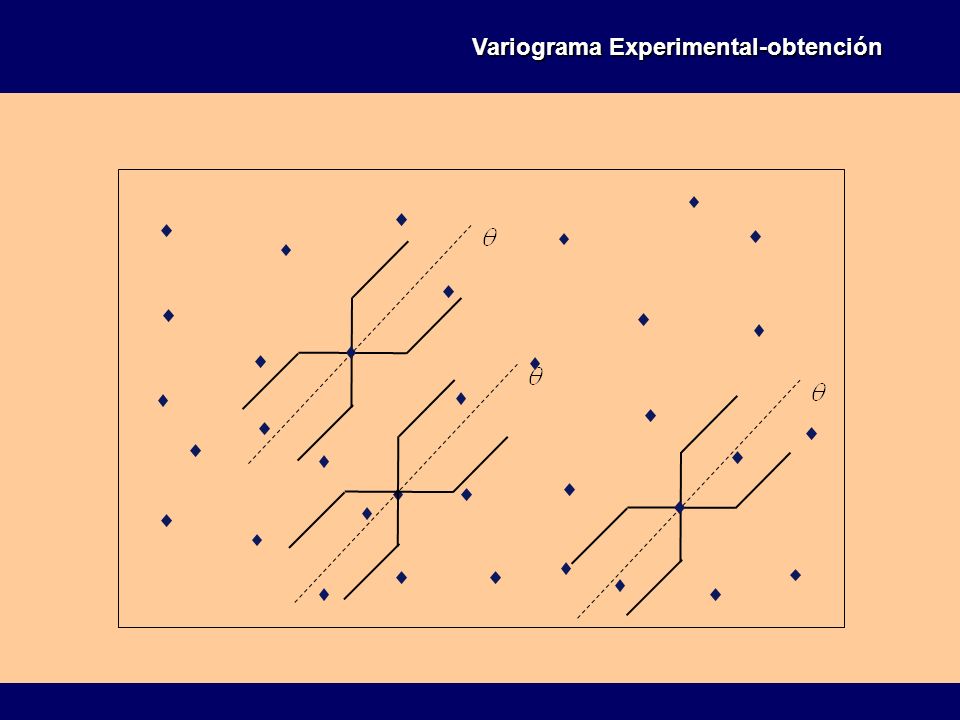

27 Variograma Experimental-obtención

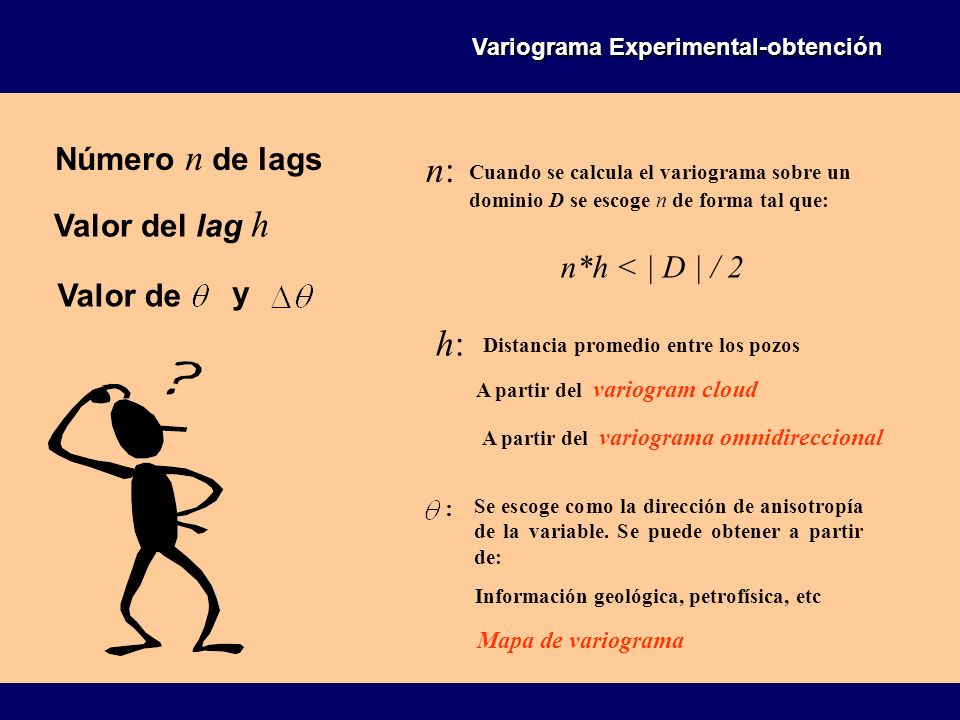

28 h:h: Distancia promedio entre los pozos A partir del variogram cloud A partir del variograma omnidireccional Se escoge como la dirección de anisotropía de la variable. Se puede obtener a partir de: Información geológica, petrofísica, etc Mapa de variograma : n:n: Cuando se calcula el variograma sobre un dominio D se escoge n de forma tal que: n*h < | D | / 2 Valor del lag h Número n de lags Valor de y

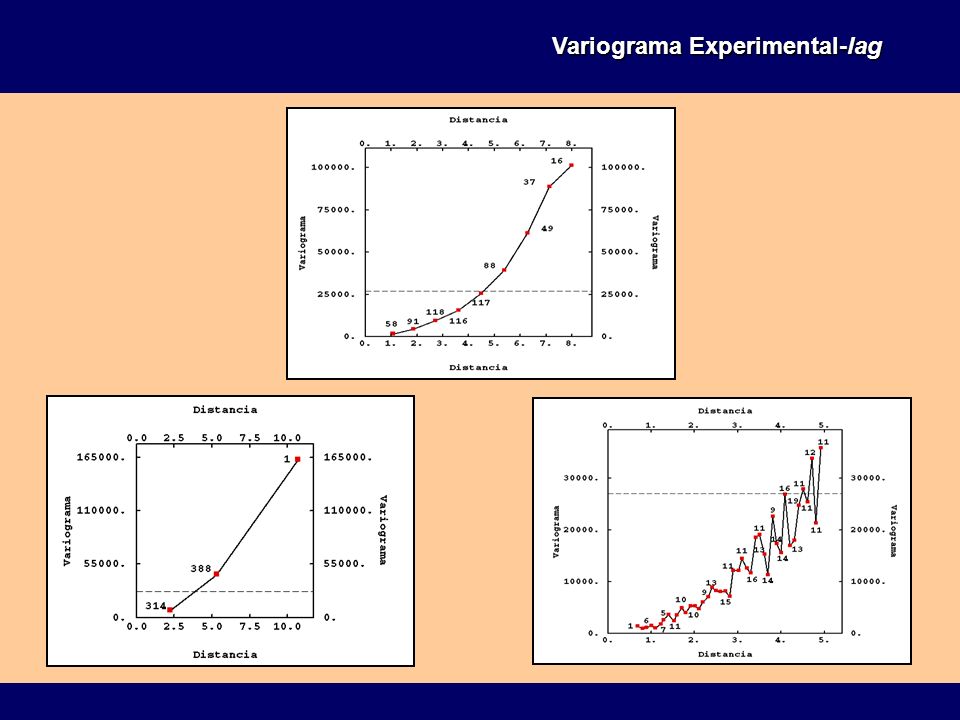

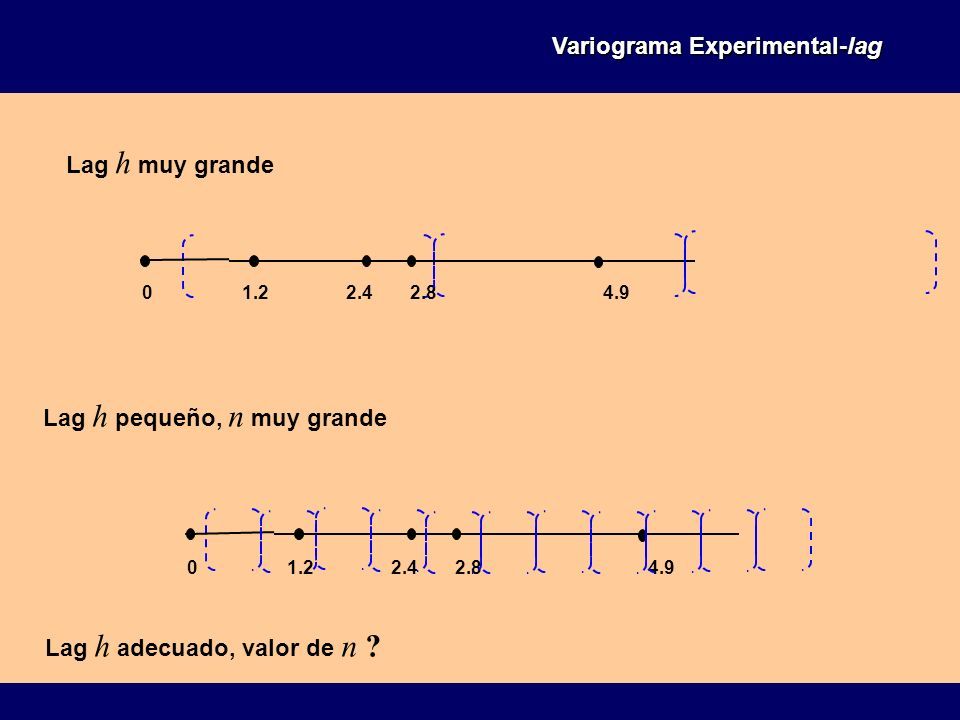

29 1.202.42.84.9 Lag h muy grande Lag h pequeño, n muy grande Variograma Experimental-lag 1.202.42.84.9 Lag h adecuado, valor de n ?

30 Variograma Experimental-lag

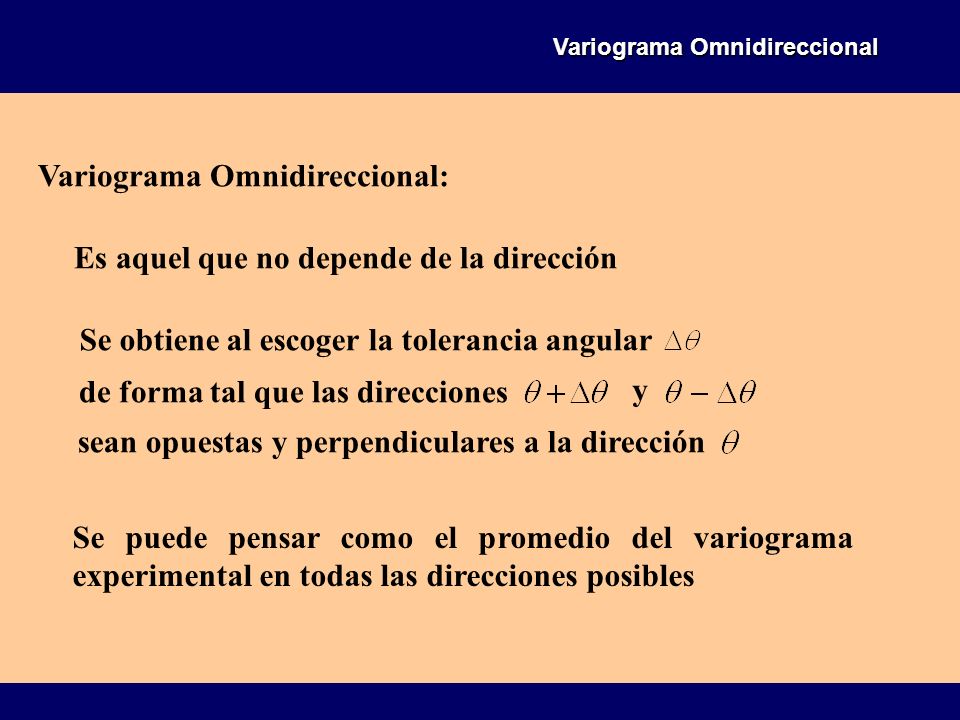

31 Variograma Omnidireccional Variograma Omnidireccional: Es aquel que no depende de la dirección Se obtiene al escoger la tolerancia angular de forma tal que las direcciones y sean opuestas y perpendiculares a la dirección Se puede pensar como el promedio del variograma experimental en todas las direcciones posibles

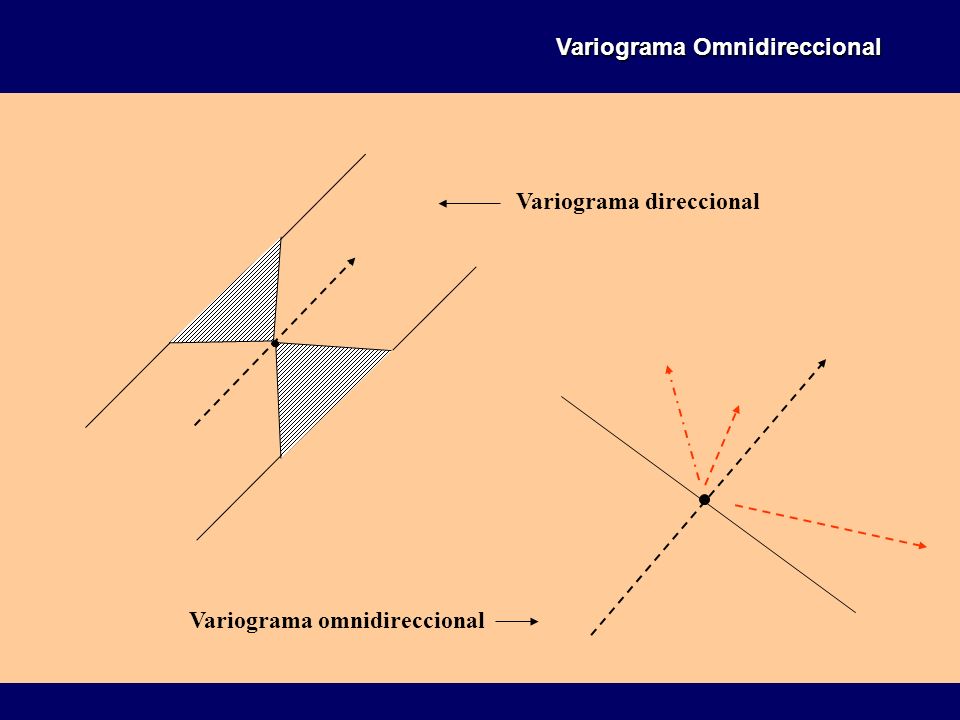

32 Variograma direccional Variograma omnidireccional Variograma Omnidireccional

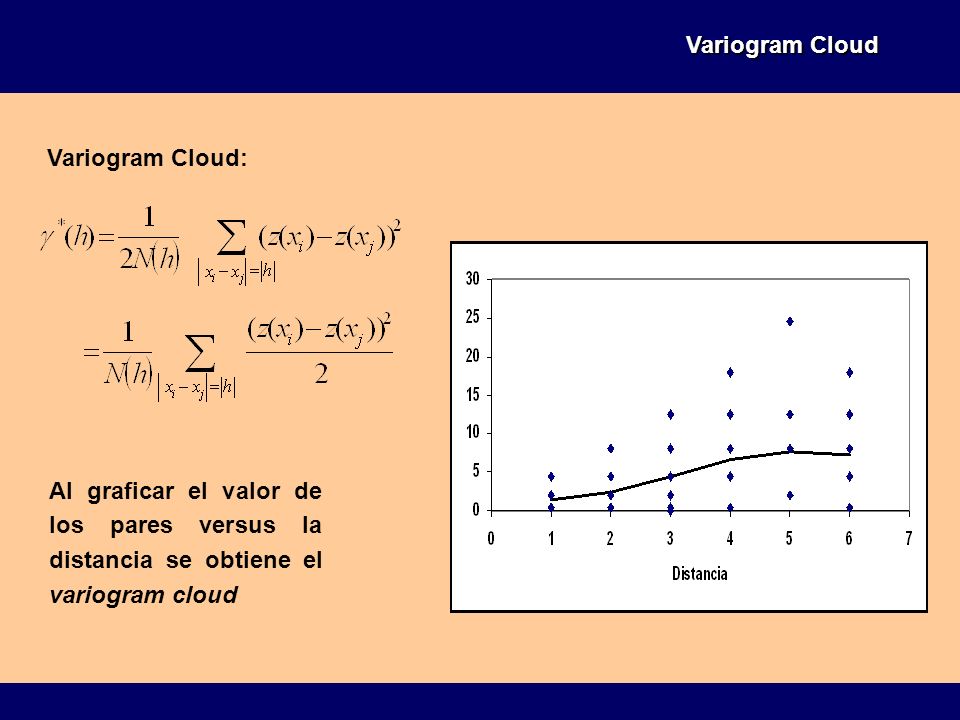

33 Variogram Cloud Variogram Cloud: Al graficar el valor de los pares versus la distancia se obtiene el variogram cloud

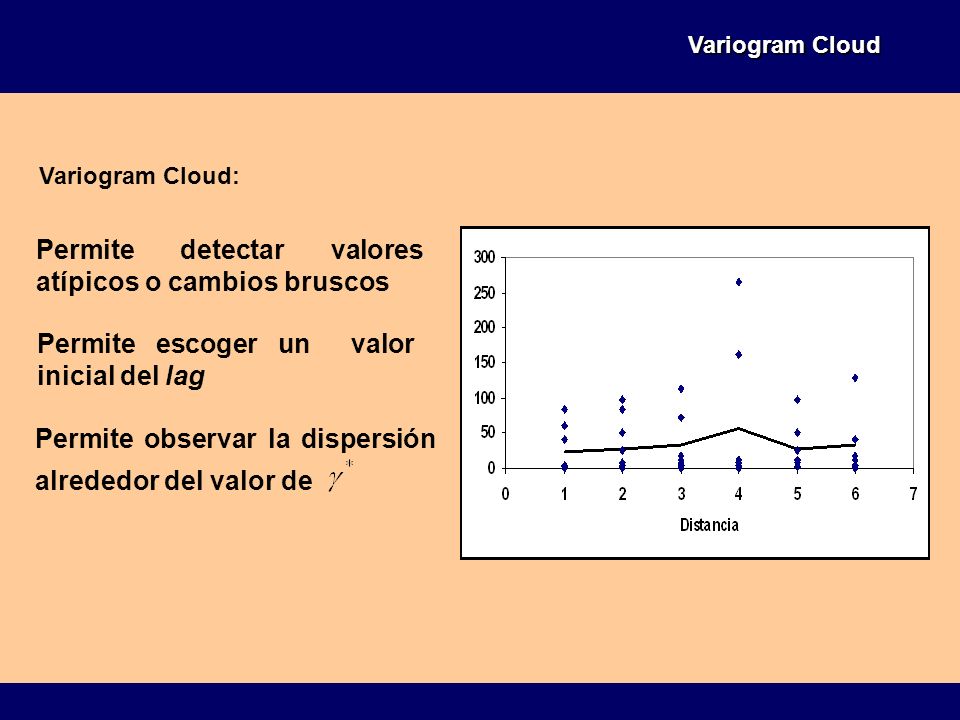

34 Variogram Cloud Variogram Cloud: Permite detectar valores atípicos o cambios bruscos Permite escoger un valor inicial del lag Permite observar la dispersión alrededor del valor de

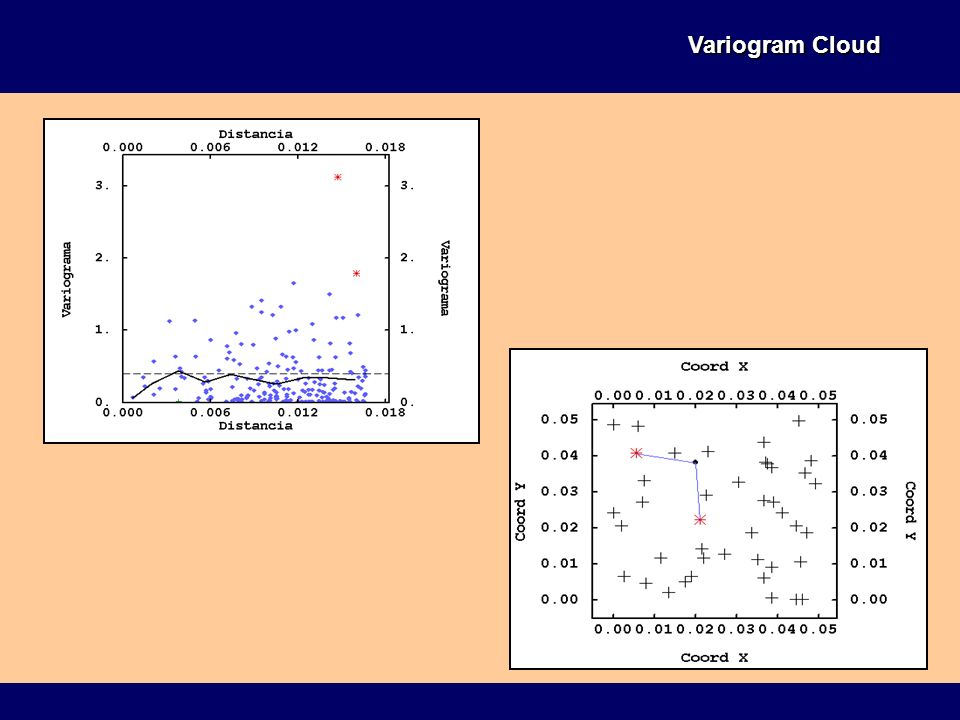

35 Variogram Cloud

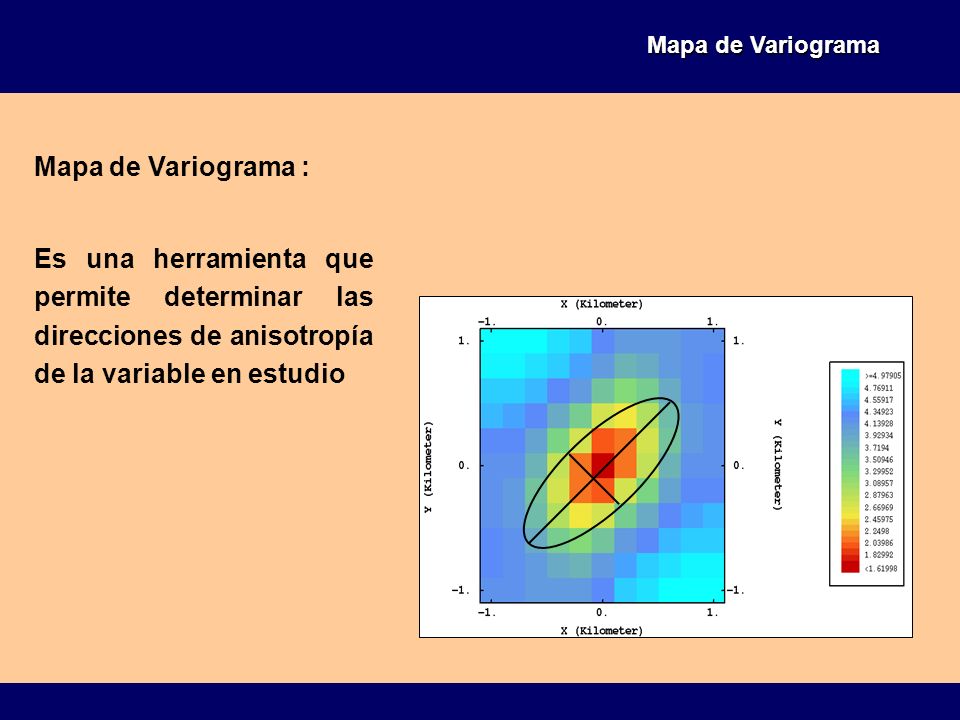

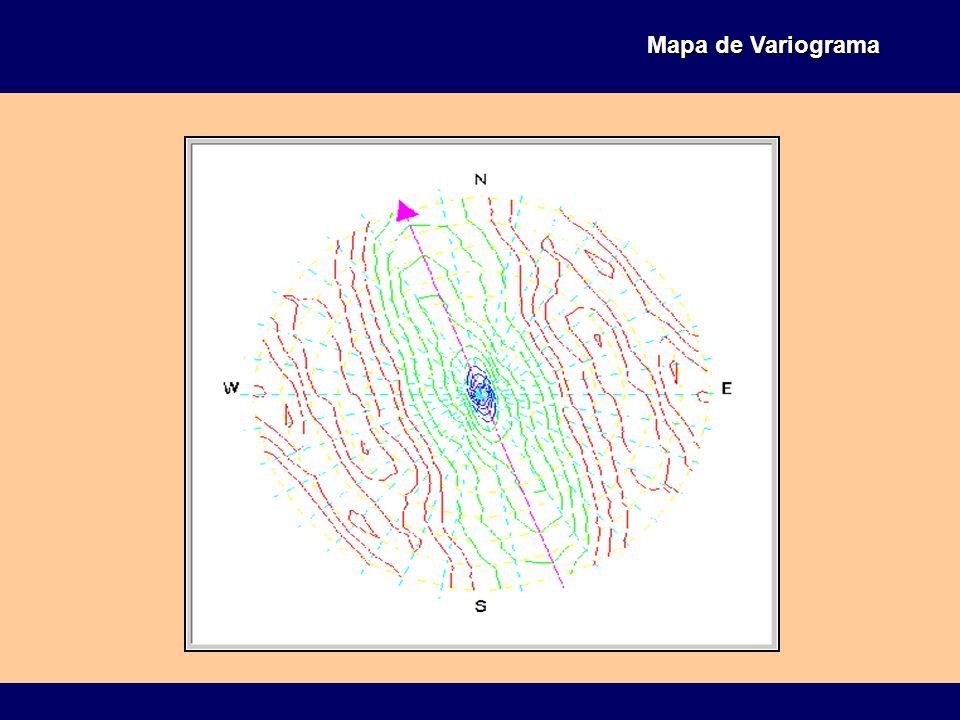

36 Mapa de Variograma Mapa de Variograma : Es una herramienta que permite determinar las direcciones de anisotropía de la variable en estudio

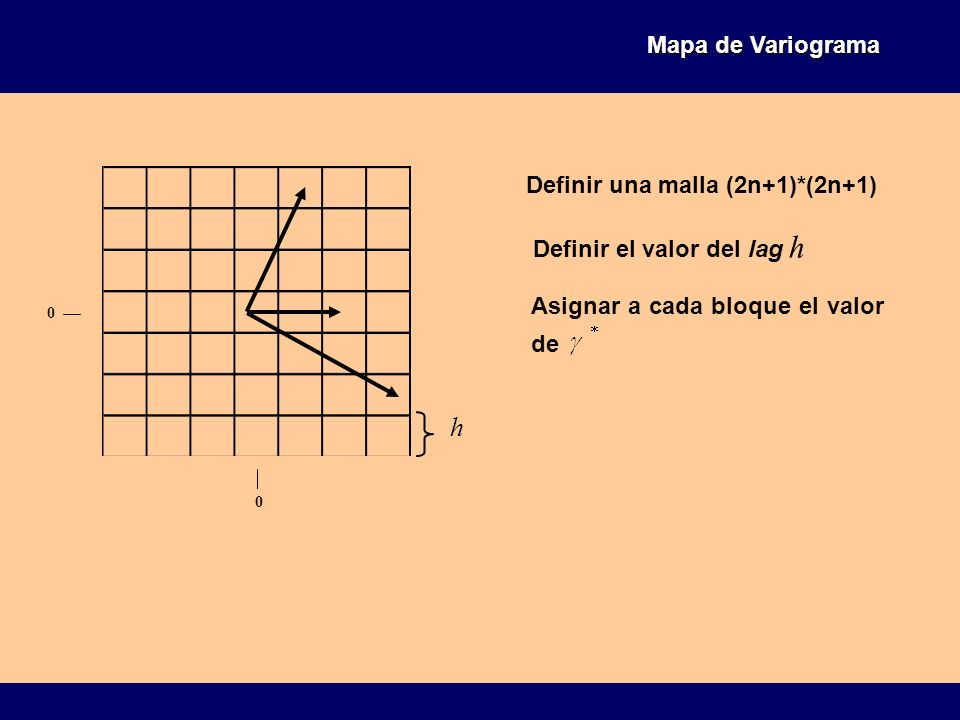

37 0 0 Mapa de Variograma Definir una malla (2n+1)*(2n+1) h Definir el valor del lag h Asignar a cada bloque el valor de

38 Mapa de Variograma

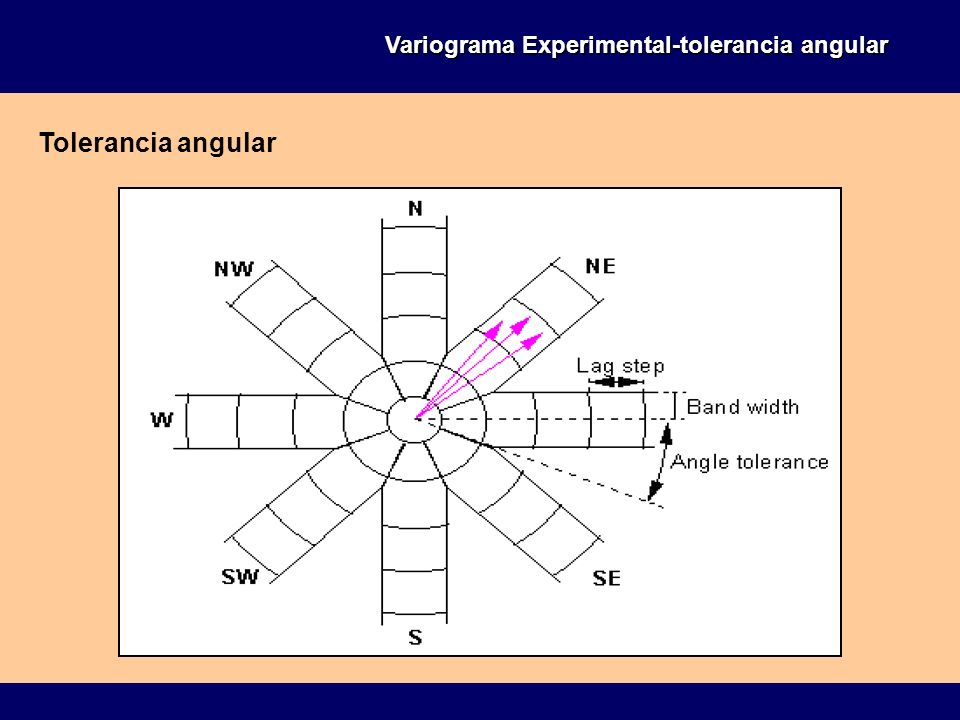

39 Variograma Experimental-tolerancia angular Tolerancia angular

40 CARACTERÍSTICAS BÁSICAS

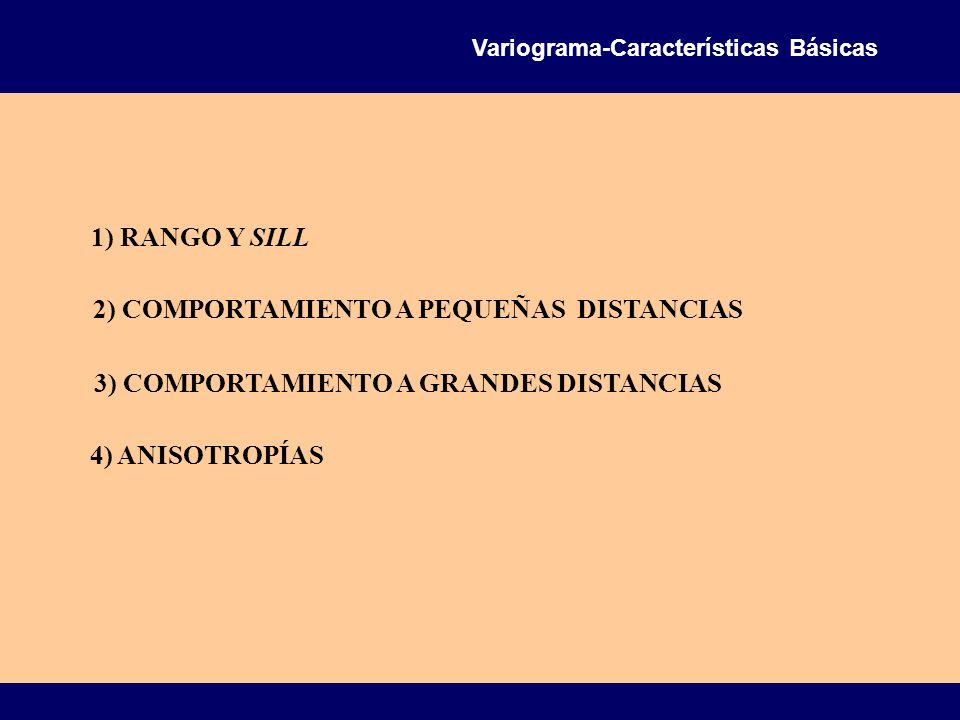

41 Variograma-Características Básicas 1) RANGO Y SILL 2) COMPORTAMIENTO A PEQUEÑAS DISTANCIAS 3) COMPORTAMIENTO A GRANDES DISTANCIAS 4) ANISOTROPÍAS

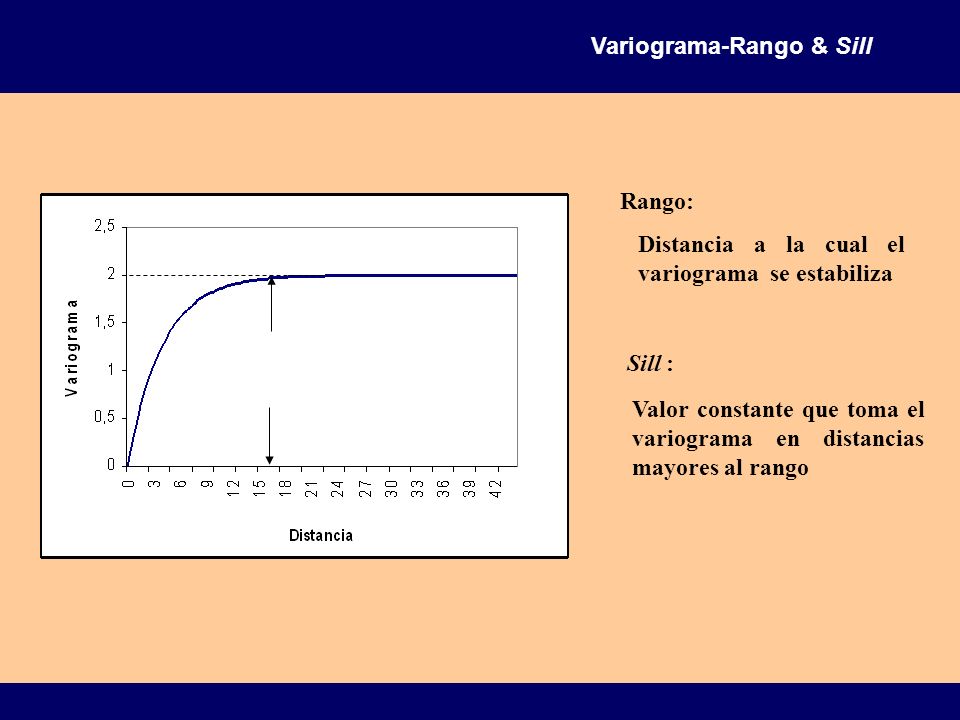

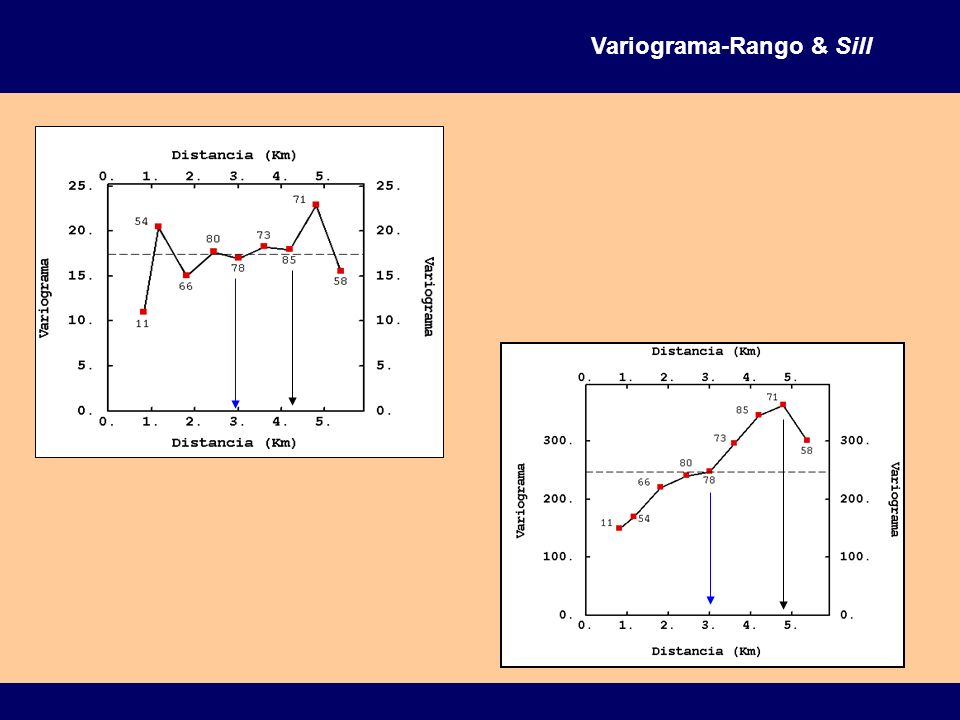

42 Rango: Distancia a la cual el variograma se estabiliza Sill : Valor constante que toma el variograma en distancias mayores al rango Variograma-Rango & Sill

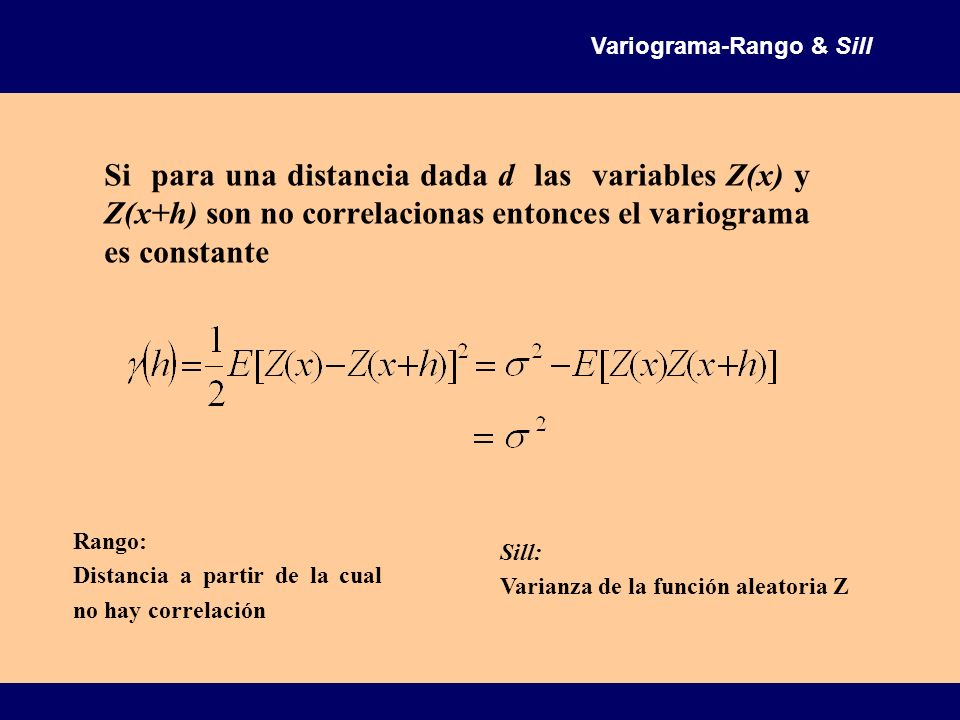

43 Si para una distancia dada d las variables Z(x) y Z(x+h) son no correlacionas entonces el variograma es constante Rango: Distancia a partir de la cual no hay correlación Sill: Varianza de la función aleatoria Z Variograma-Rango & Sill

44

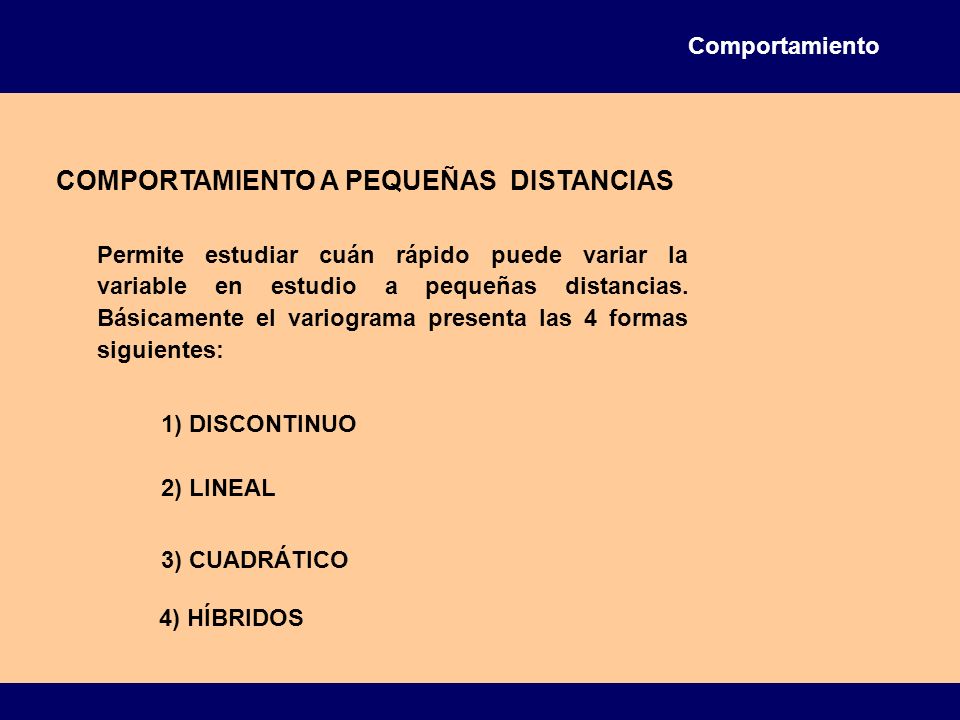

45 COMPORTAMIENTO A PEQUEÑAS DISTANCIAS Comportamiento 1) DISCONTINUO 2) LINEAL 3) CUADRÁTICO Permite estudiar cuán rápido puede variar la variable en estudio a pequeñas distancias. Básicamente el variograma presenta las 4 formas siguientes: 4) HÍBRIDOS

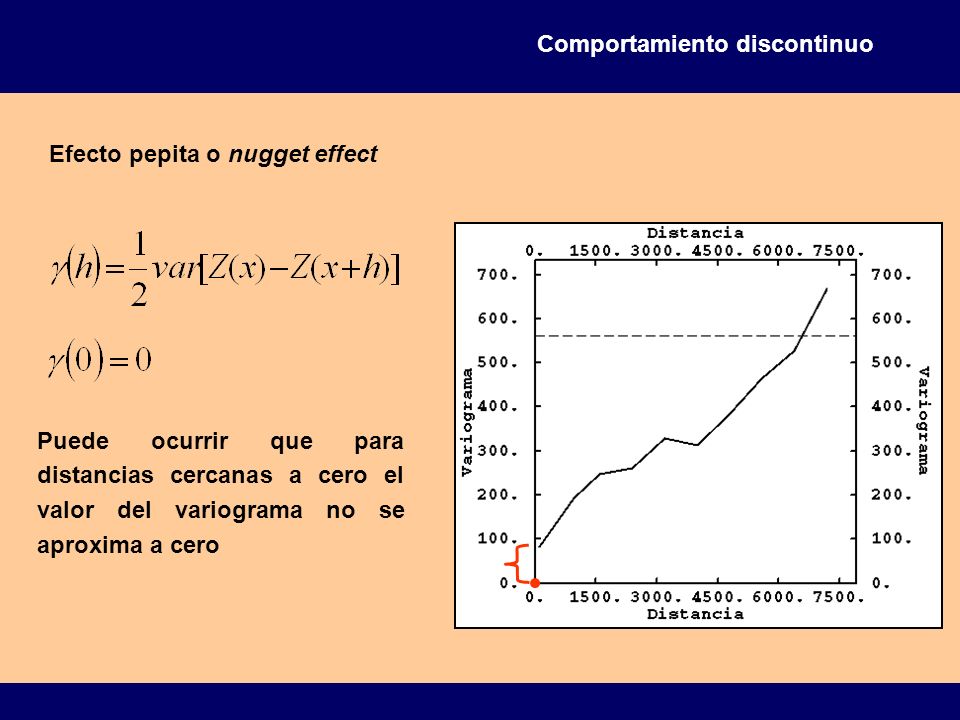

46 Comportamiento discontinuo Puede ocurrir que para distancias cercanas a cero el valor del variograma no se aproxima a cero Efecto pepita o nugget effect

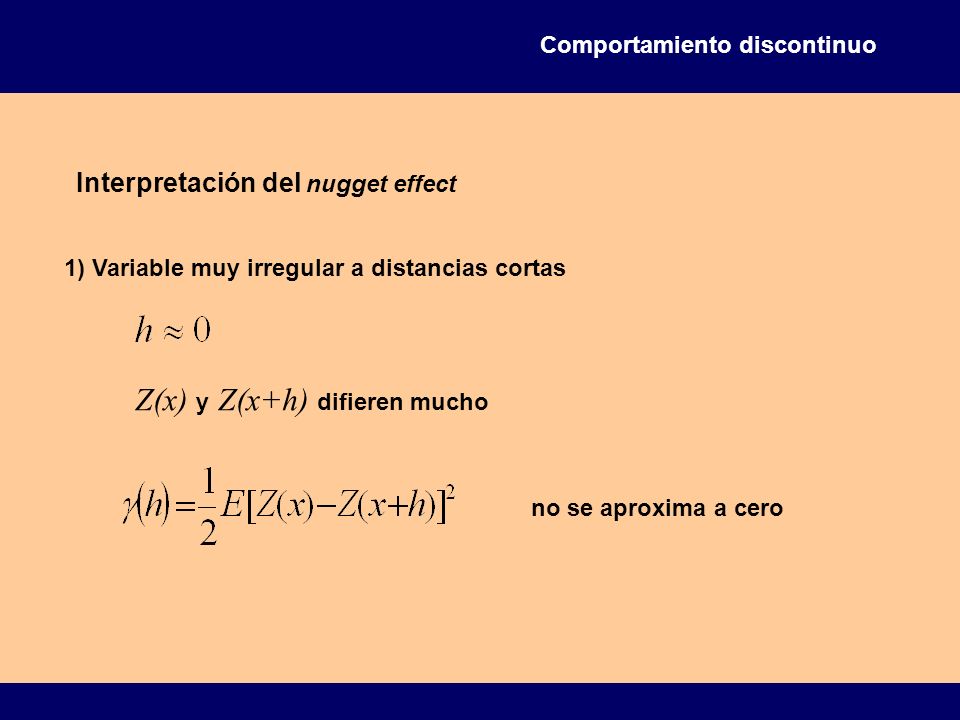

47 Comportamiento discontinuo Interpretación del nugget effect 1) Variable muy irregular a distancias cortas Z(x) y Z(x+h) difieren mucho no se aproxima a cero

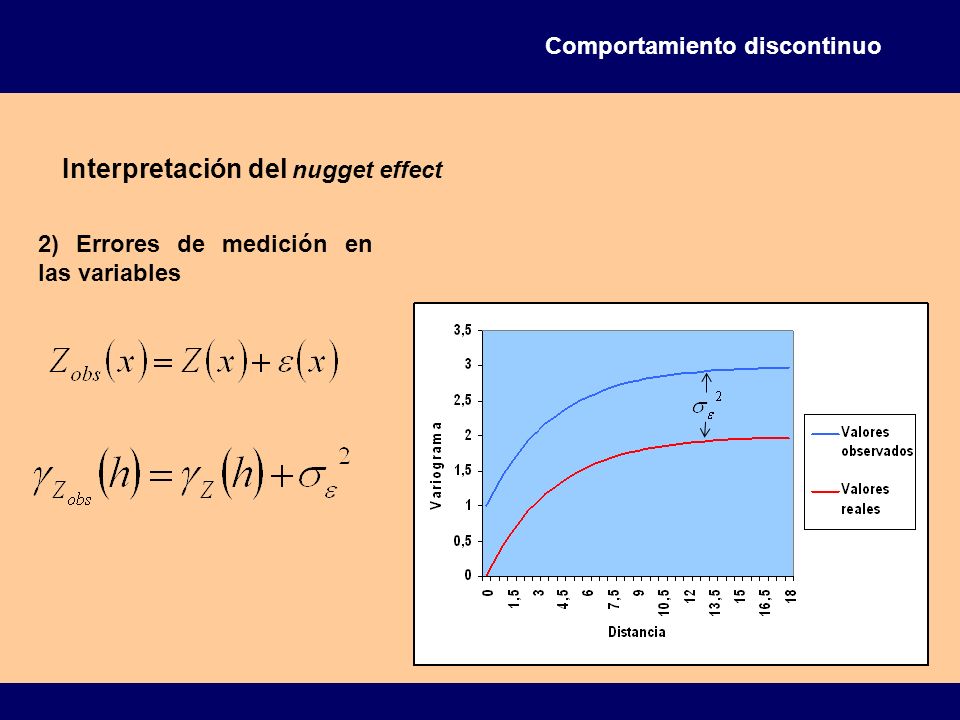

48 Interpretación del nugget effect 2) Errores de medición en las variables Comportamiento discontinuo

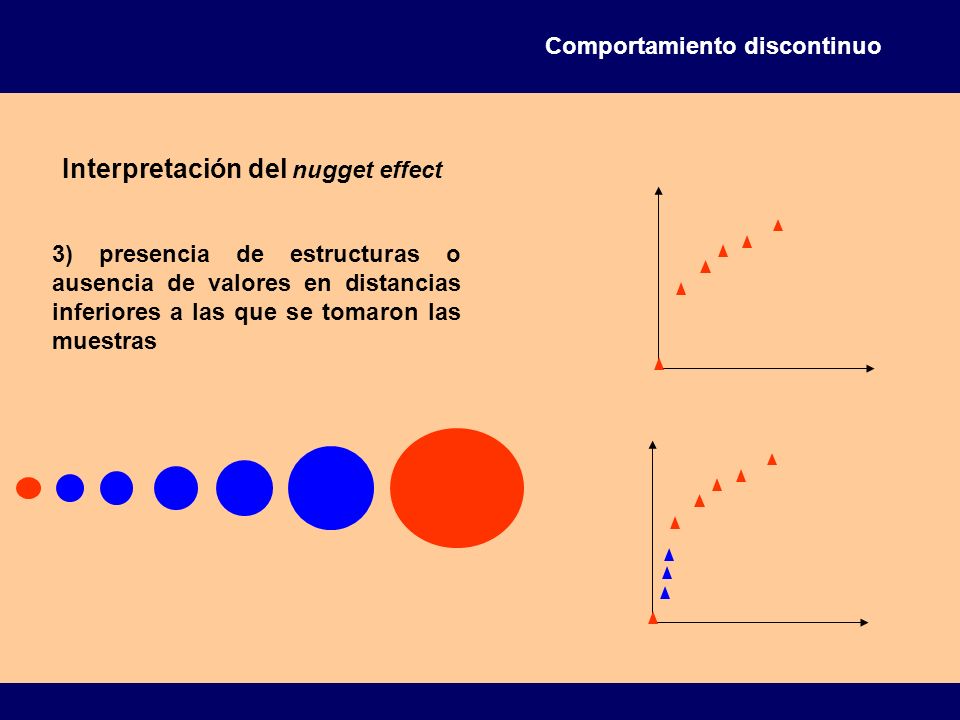

49 Interpretación del nugget effect Comportamiento discontinuo 3) presencia de estructuras o ausencia de valores en distancias inferiores a las que se tomaron las muestras

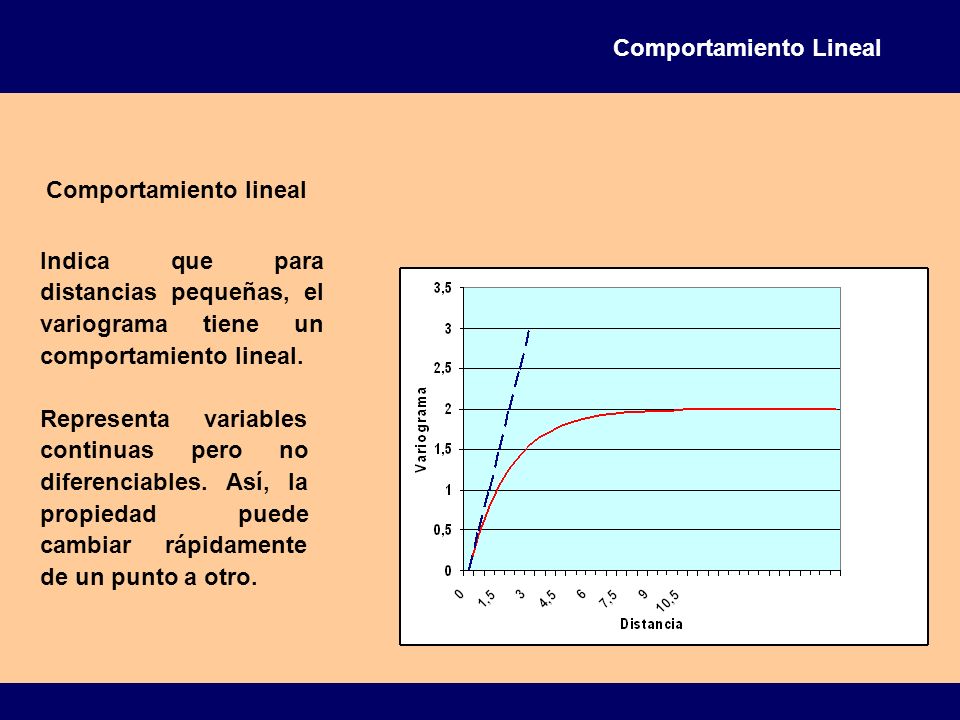

50 Comportamiento Lineal Comportamiento lineal Indica que para distancias pequeñas, el variograma tiene un comportamiento lineal. Representa variables continuas pero no diferenciables. Así, la propiedad puede cambiar rápidamente de un punto a otro.

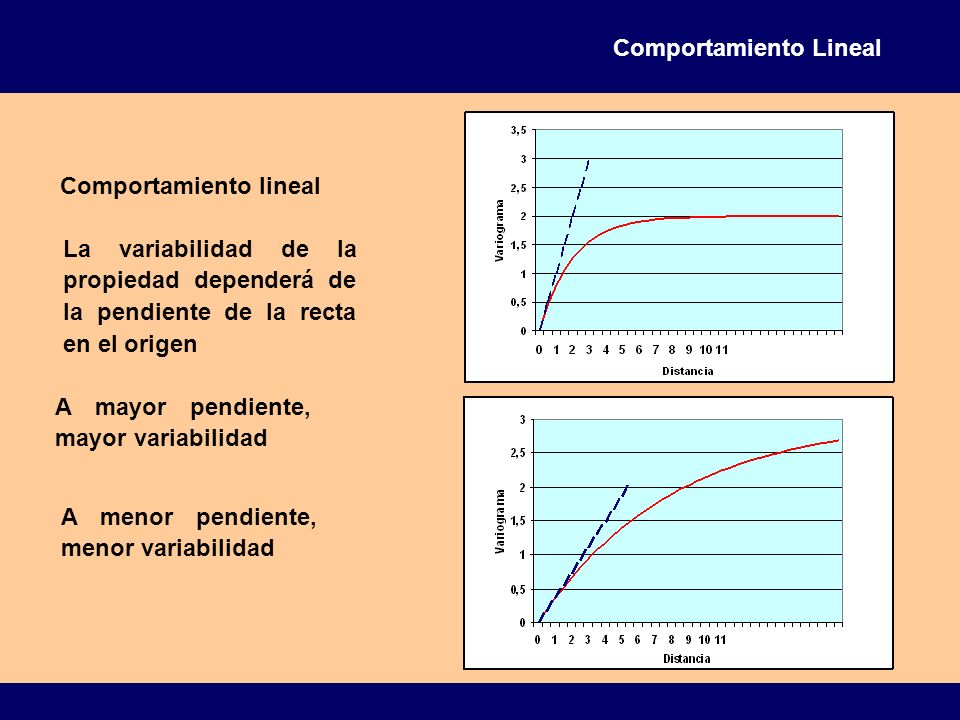

51 Comportamiento lineal La variabilidad de la propiedad dependerá de la pendiente de la recta en el origen A mayor pendiente, mayor variabilidad A menor pendiente, menor variabilidad Comportamiento Lineal

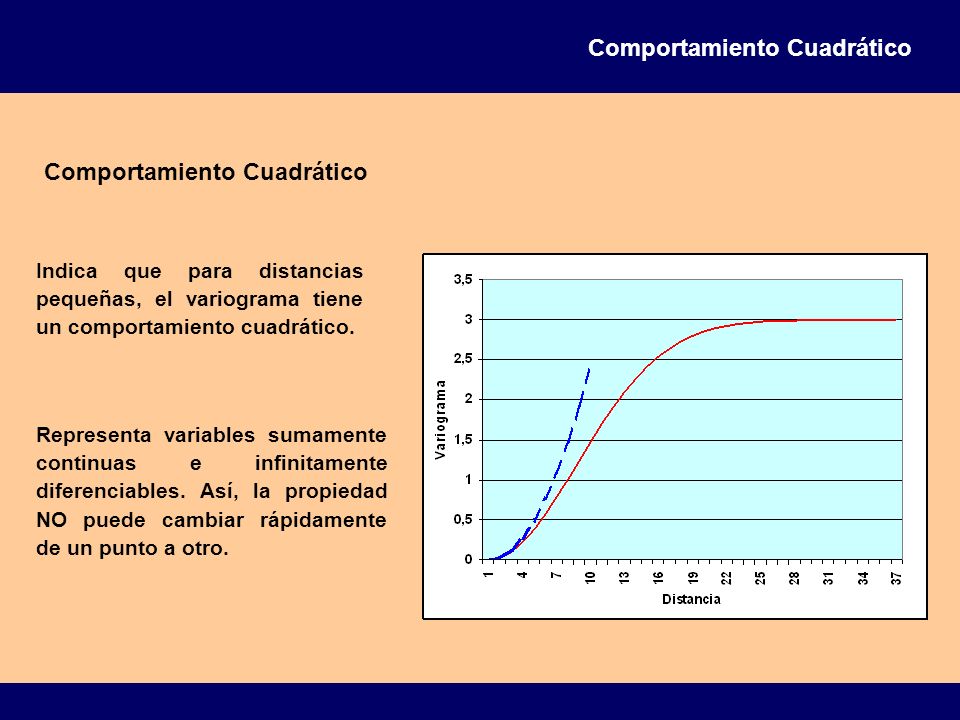

52 Comportamiento Cuadrático Indica que para distancias pequeñas, el variograma tiene un comportamiento cuadrático. Representa variables sumamente continuas e infinitamente diferenciables. Así, la propiedad NO puede cambiar rápidamente de un punto a otro.

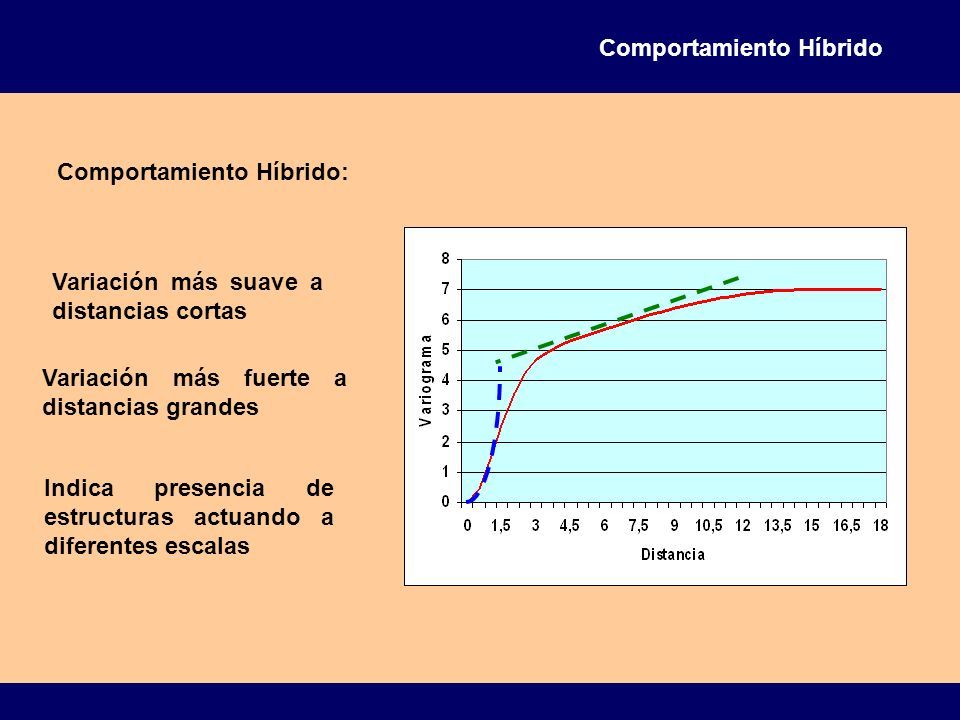

53 Comportamiento Híbrido: Variación más suave a distancias cortas Variación más fuerte a distancias grandes Indica presencia de estructuras actuando a diferentes escalas Comportamiento Híbrido

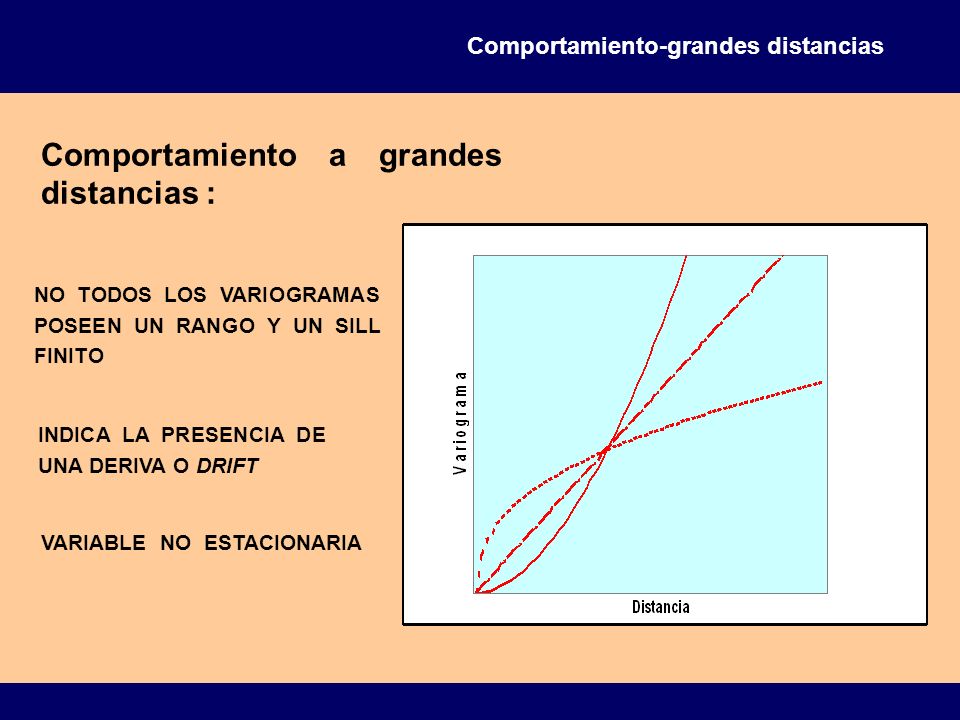

54 Comportamiento-grandes distancias NO TODOS LOS VARIOGRAMAS POSEEN UN RANGO Y UN SILL FINITO INDICA LA PRESENCIA DE UNA DERIVA O DRIFT VARIABLE NO ESTACIONARIA Comportamiento a grandes distancias :

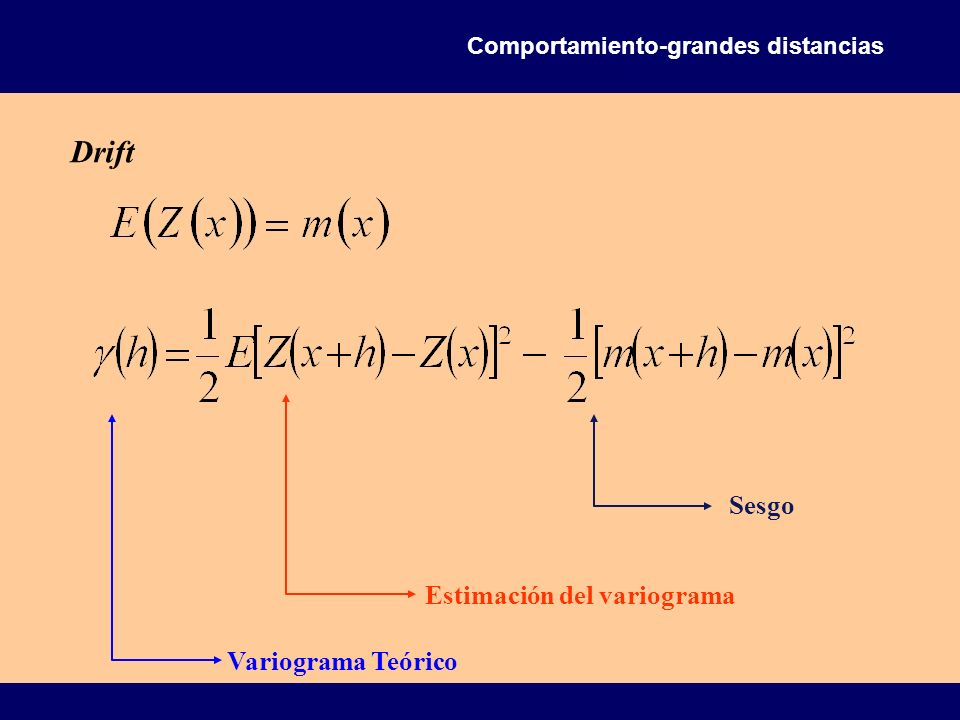

55 Drift Variograma Teórico Estimación del variograma Sesgo Comportamiento-grandes distancias

56 D1=E-O D2=N-S Comportamiento-grandes distancias

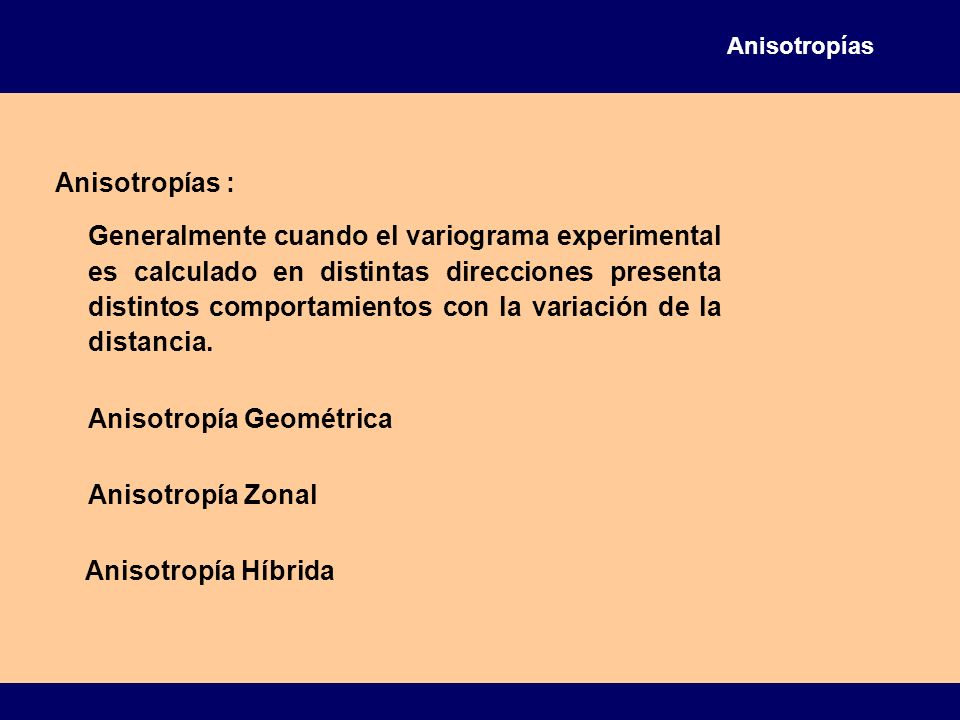

57 Anisotropías Anisotropías : Generalmente cuando el variograma experimental es calculado en distintas direcciones presenta distintos comportamientos con la variación de la distancia. Anisotropía Geométrica Anisotropía Zonal Anisotropía Híbrida

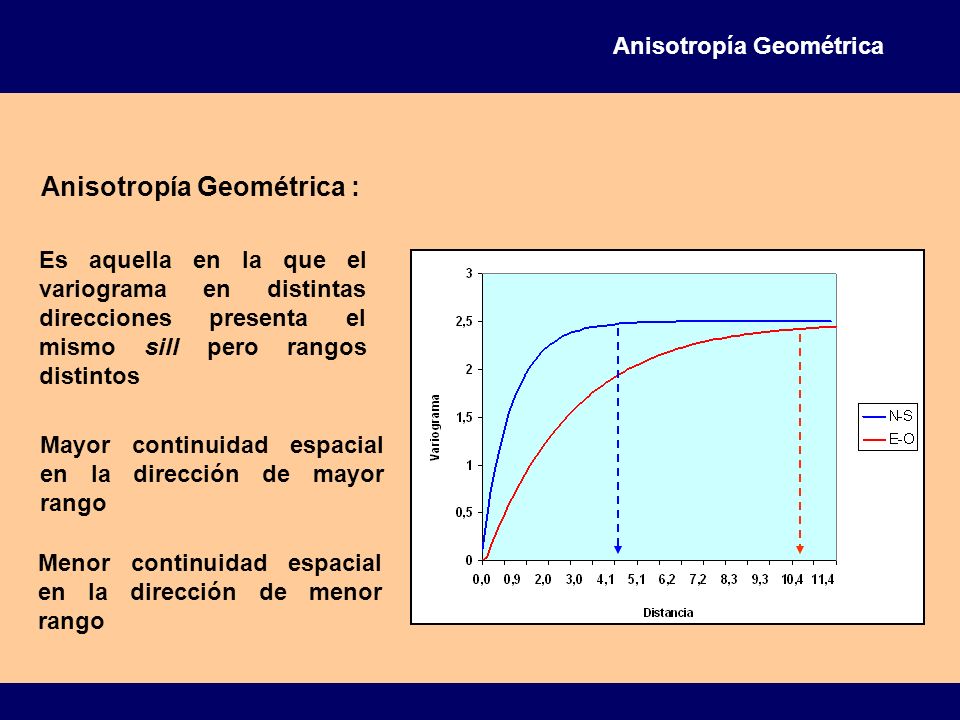

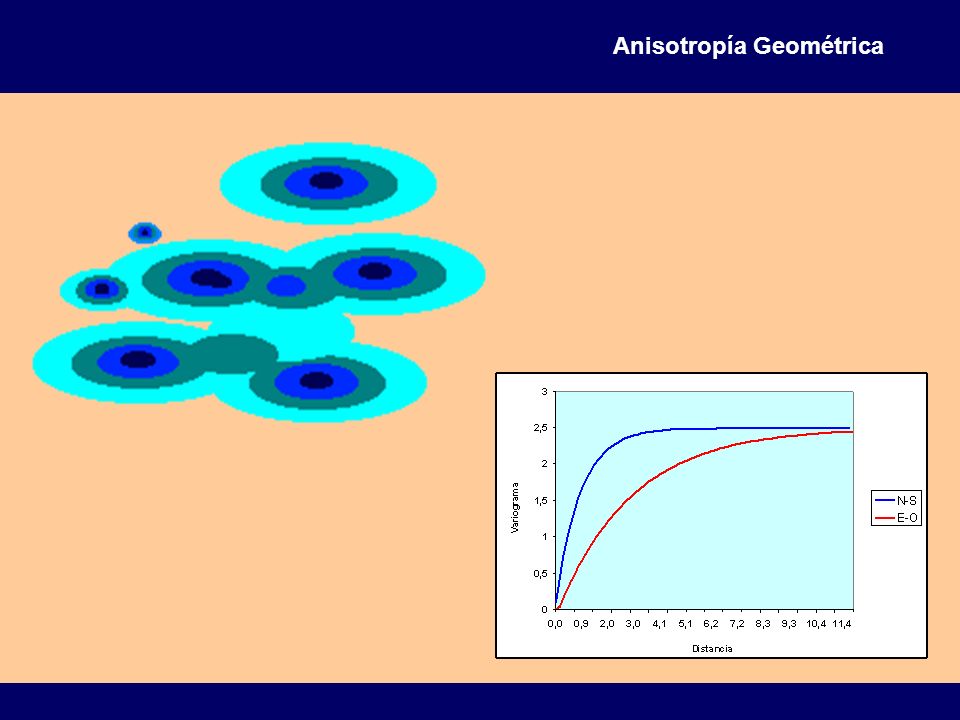

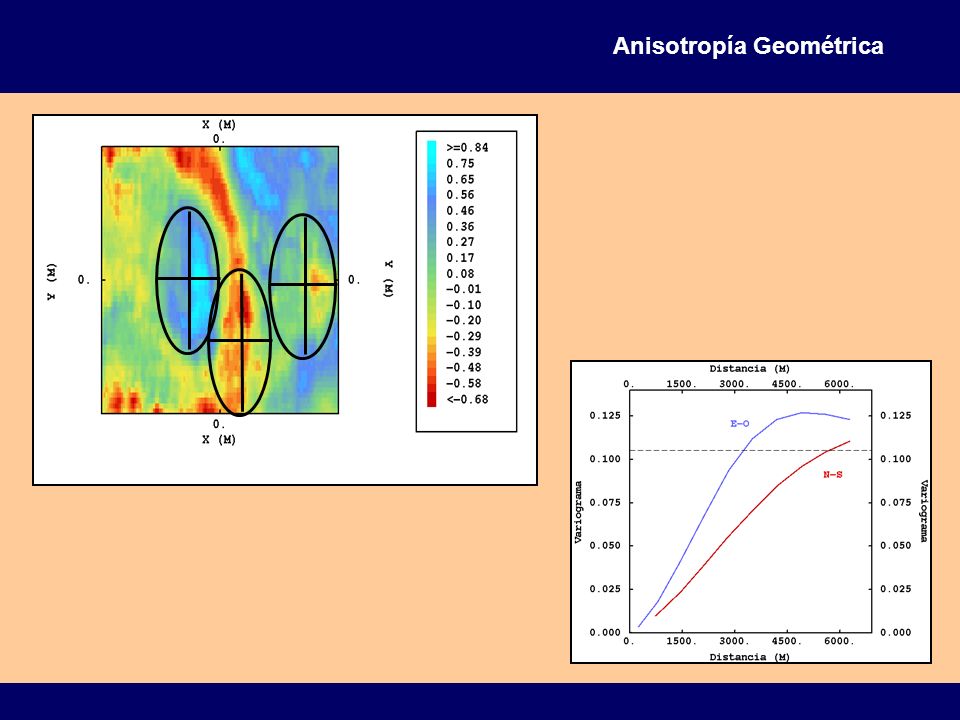

58 Anisotropía Geométrica Anisotropía Geométrica : Es aquella en la que el variograma en distintas direcciones presenta el mismo sill pero rangos distintos Mayor continuidad espacial en la dirección de mayor rango Menor continuidad espacial en la dirección de menor rango

59 Anisotropía Geométrica

60

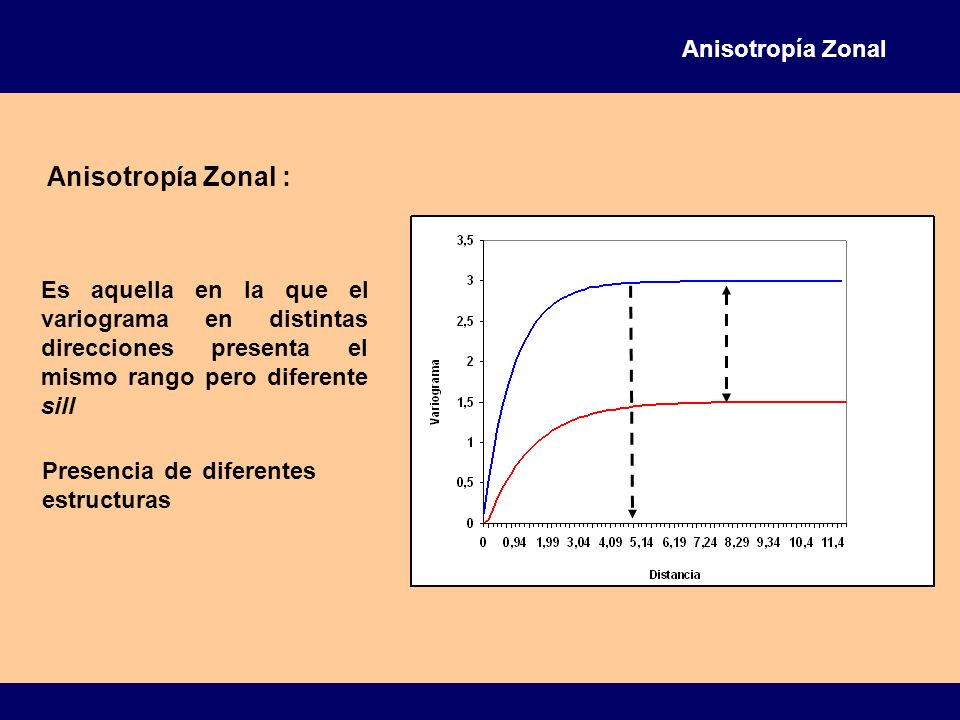

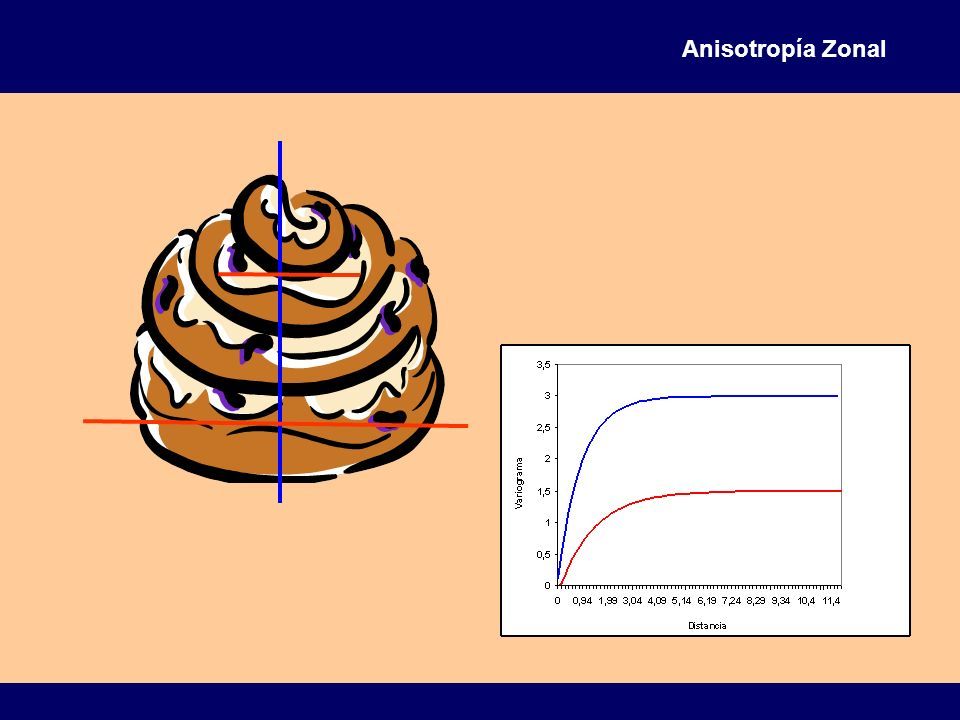

61 Anisotropía Zonal : Es aquella en la que el variograma en distintas direcciones presenta el mismo rango pero diferente sill Presencia de diferentes estructuras Anisotropía Zonal

62

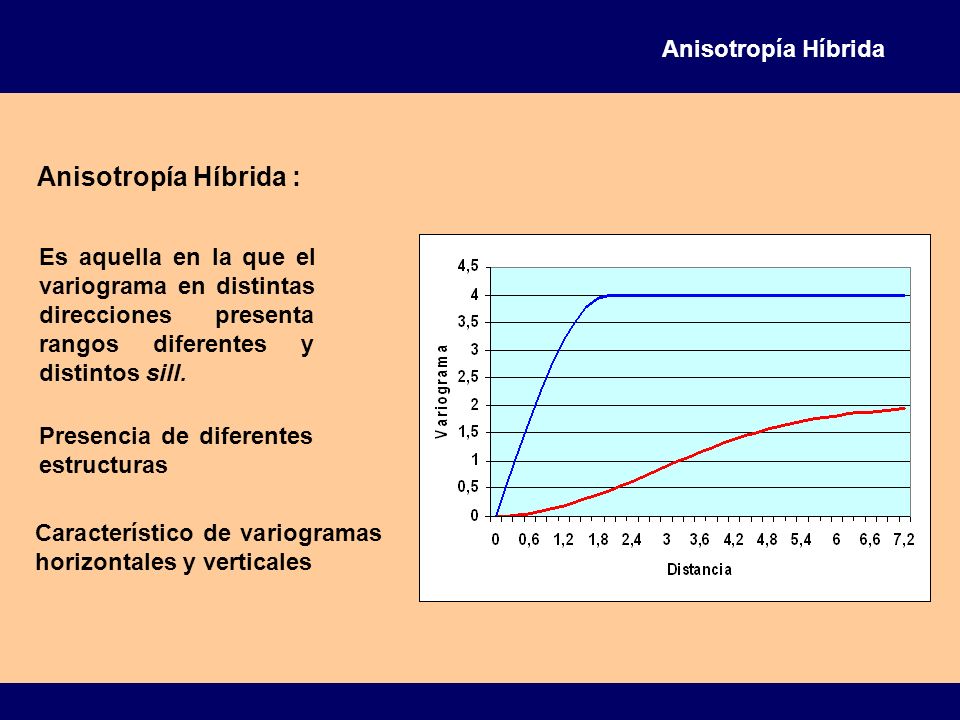

63 Anisotropía Híbrida : Es aquella en la que el variograma en distintas direcciones presenta rangos diferentes y distintos sill. Presencia de diferentes estructuras Característico de variogramas horizontales y verticales Anisotropía Híbrida

64 COMENTARIOS

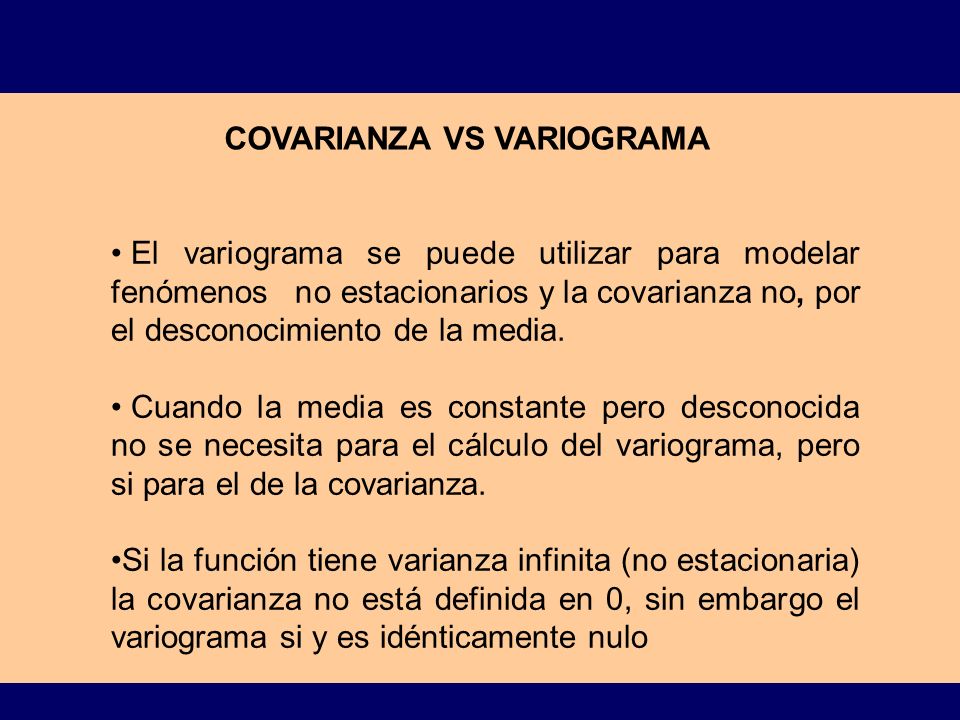

65 COVARIANZA VS VARIOGRAMA El variograma se puede utilizar para modelar fenómenos no estacionarios y la covarianza no, por el desconocimiento de la media. Cuando la media es constante pero desconocida no se necesita para el cálculo del variograma, pero si para el de la covarianza. Si la función tiene varianza infinita (no estacionaria) la covarianza no está definida en 0, sin embargo el variograma si y es idénticamente nulo

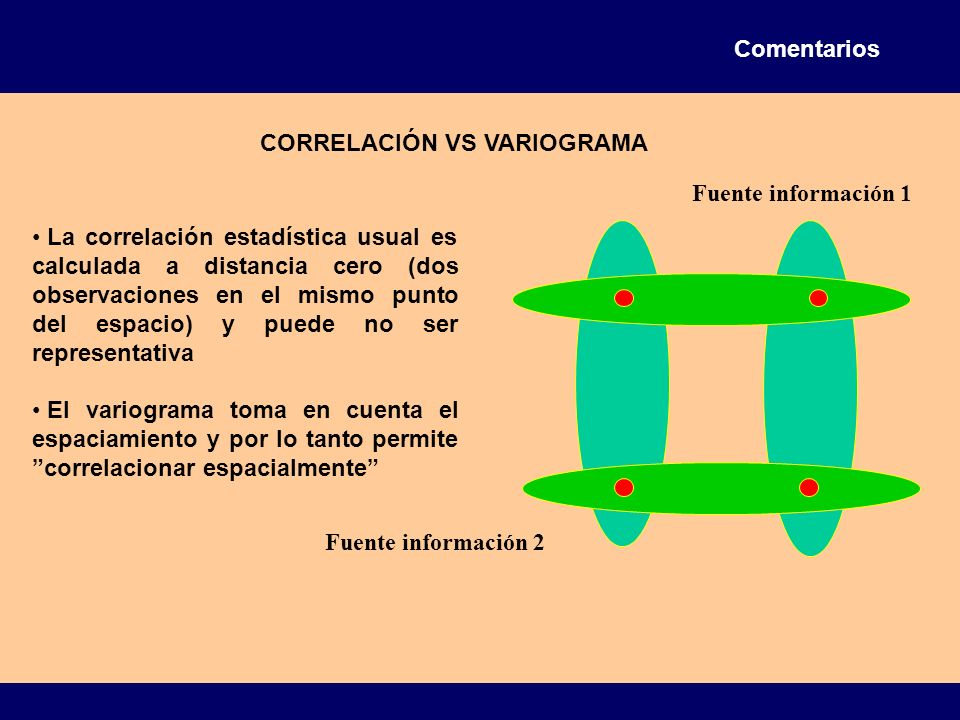

66 Comentarios CORRELACIÓN VS VARIOGRAMA La correlación estadística usual es calculada a distancia cero (dos observaciones en el mismo punto del espacio) y puede no ser representativa El variograma toma en cuenta el espaciamiento y por lo tanto permite ”correlacionar espacialmente” Fuente información 1 Fuente información 2

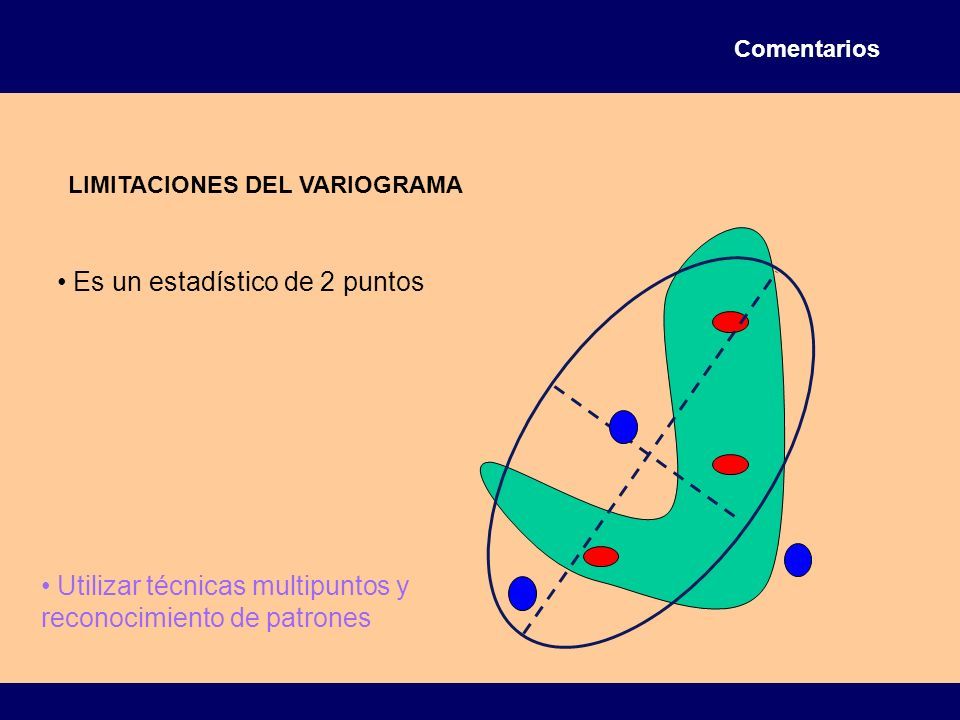

67 LIMITACIONES DEL VARIOGRAMA Es un estadístico de 2 puntos Comentarios Utilizar técnicas multipuntos y reconocimiento de patrones

68 LIMITACIONES DEL VARIOGRAMA Comentarios Es extremadamente sensible a valores extremos 7 10 11 12 25 14 12 13 2 11 9 8 7 10 11 12 13 14 12 13 10 11 9 8

69 DEL VARIOGRAMA EXPERIMENTAL AL MODELO DE VARIOGRAMA

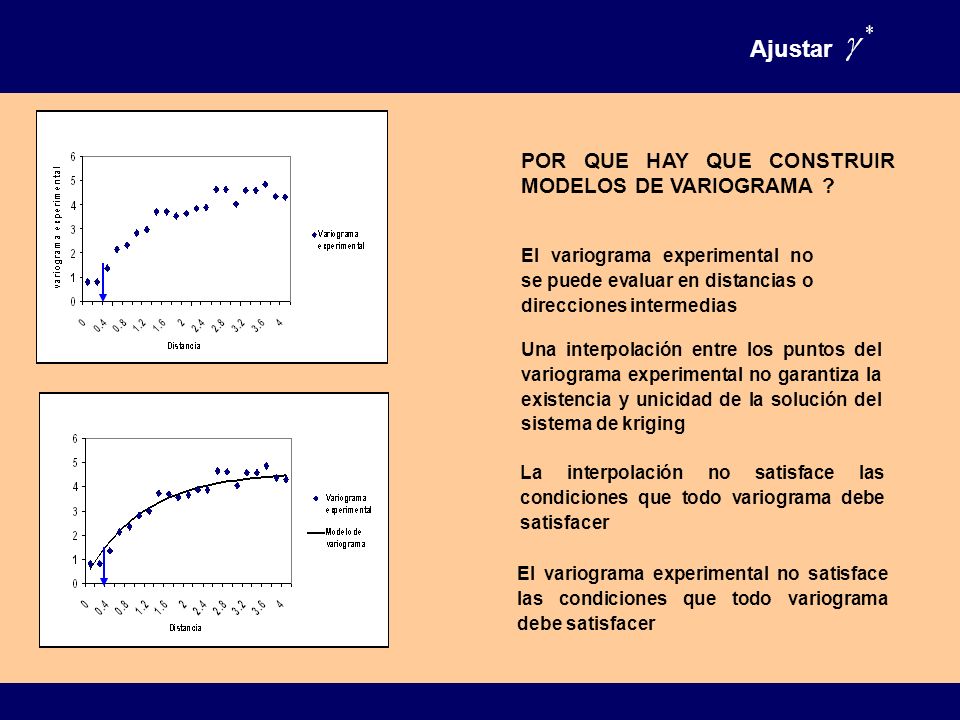

70 Ajustar POR QUE HAY QUE CONSTRUIR MODELOS DE VARIOGRAMA ? El variograma experimental no se puede evaluar en distancias o direcciones intermedias Una interpolación entre los puntos del variograma experimental no garantiza la existencia y unicidad de la solución del sistema de kriging La interpolación no satisface las condiciones que todo variograma debe satisfacer El variograma experimental no satisface las condiciones que todo variograma debe satisfacer

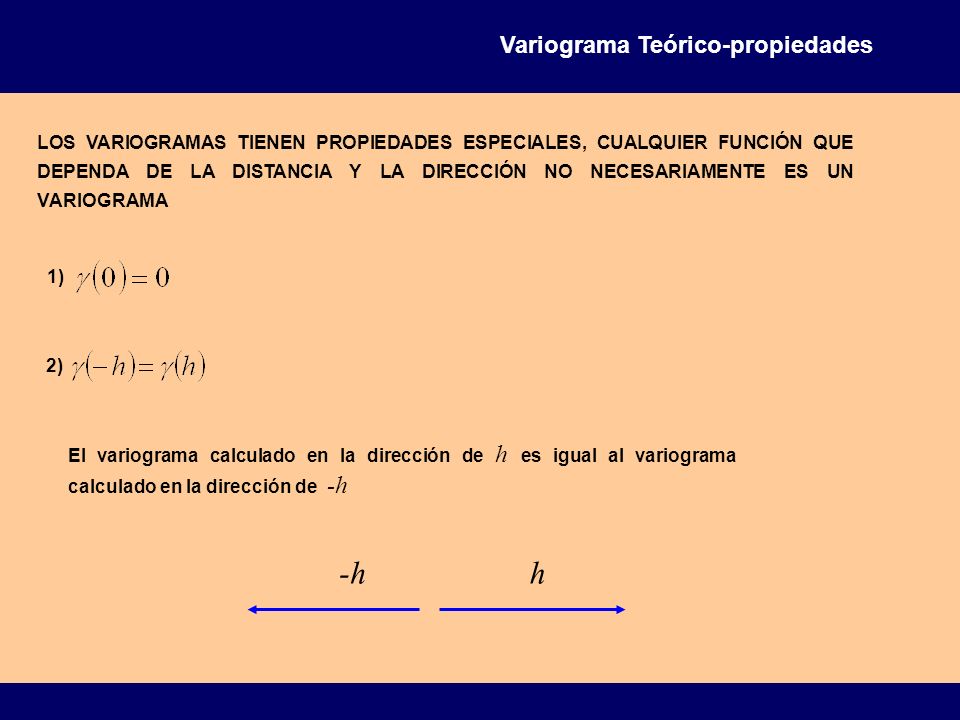

71 Variograma Teórico-propiedades LOS VARIOGRAMAS TIENEN PROPIEDADES ESPECIALES, CUALQUIER FUNCIÓN QUE DEPENDA DE LA DISTANCIA Y LA DIRECCIÓN NO NECESARIAMENTE ES UN VARIOGRAMA 1) 2) El variograma calculado en la dirección de h es igual al variograma calculado en la dirección de -h h-h

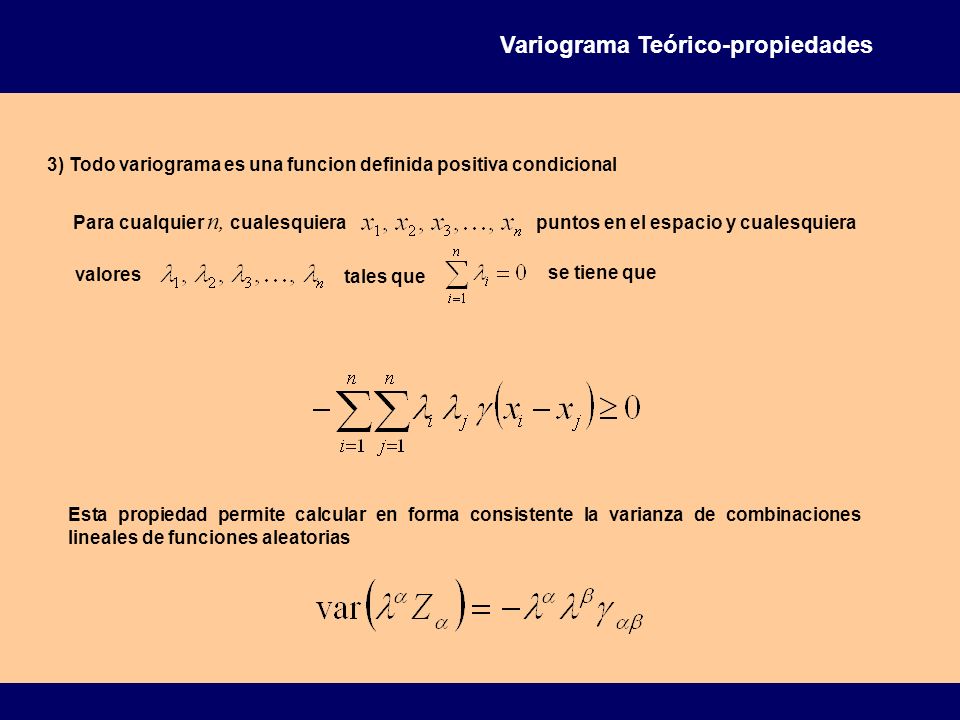

72 3) Todo variograma es una funcion definida positiva condicional Para cualquier n, cualesquiera puntos en el espacio y cualesquiera valores tales que se tiene que Esta propiedad permite calcular en forma consistente la varianza de combinaciones lineales de funciones aleatorias Variograma Teórico-propiedades

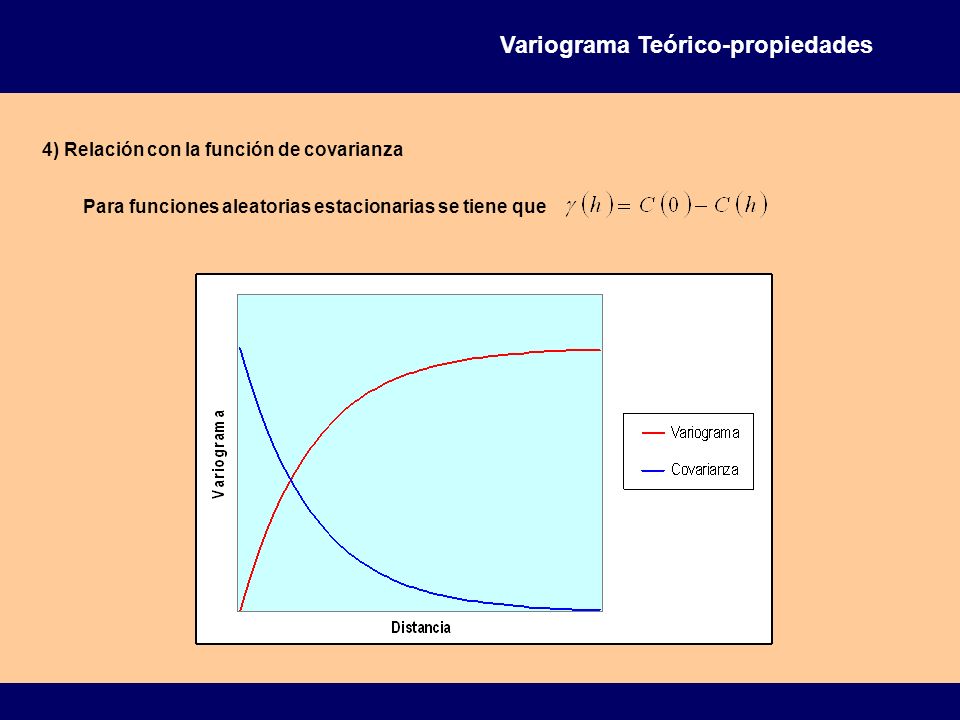

73 4) Relación con la función de covarianza Para funciones aleatorias estacionarias se tiene que Variograma Teórico-propiedades

74 4) Sies el variograma de una funcion aleatoria estacionaria o intrínseca entonces En particular para h suficientemente grande existe una constante c tal que Criterio para el comportamiento del variograma a grandes distancias Criterio para detectar un comportamiento no estacionario Variograma Teórico-propiedades

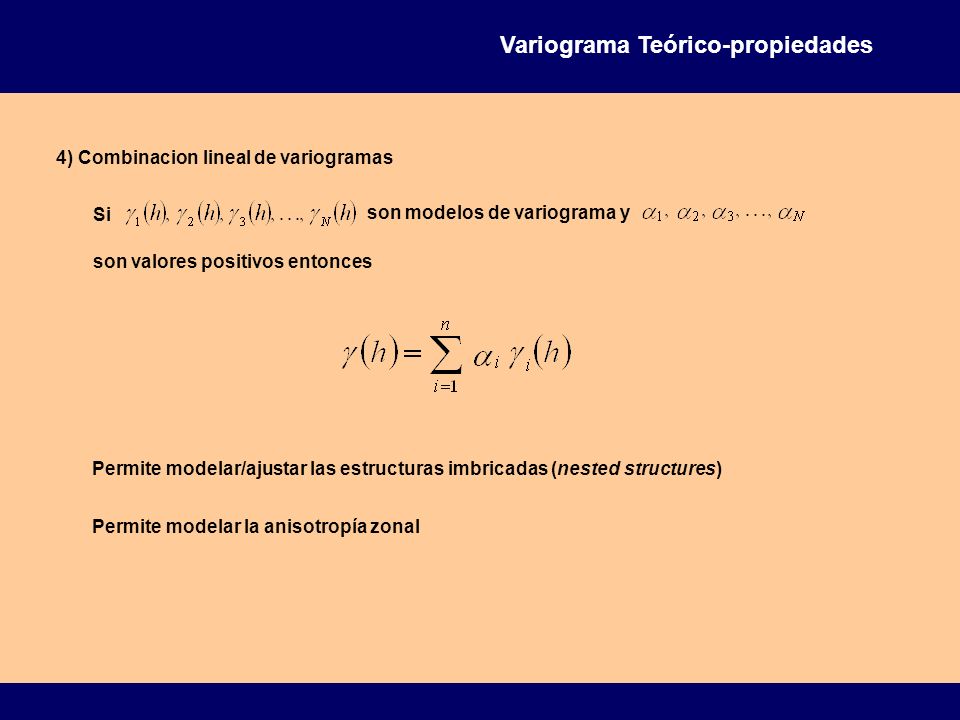

75 4) Combinacion lineal de variogramas Si son modelos de variograma y son valores positivos entonces Permite modelar/ajustar las estructuras imbricadas (nested structures) Permite modelar la anisotropía zonal Variograma Teórico-propiedades

76 + =

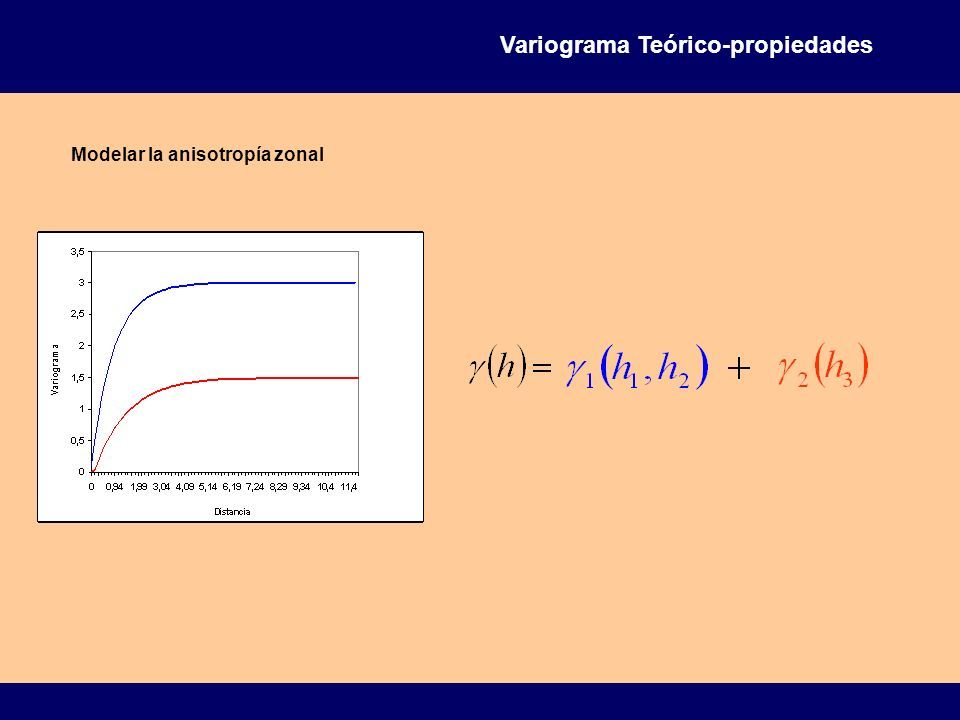

77 Modelar la anisotropía zonal Variograma Teórico-propiedades

78 MODELOS DE VARIOGRAMA

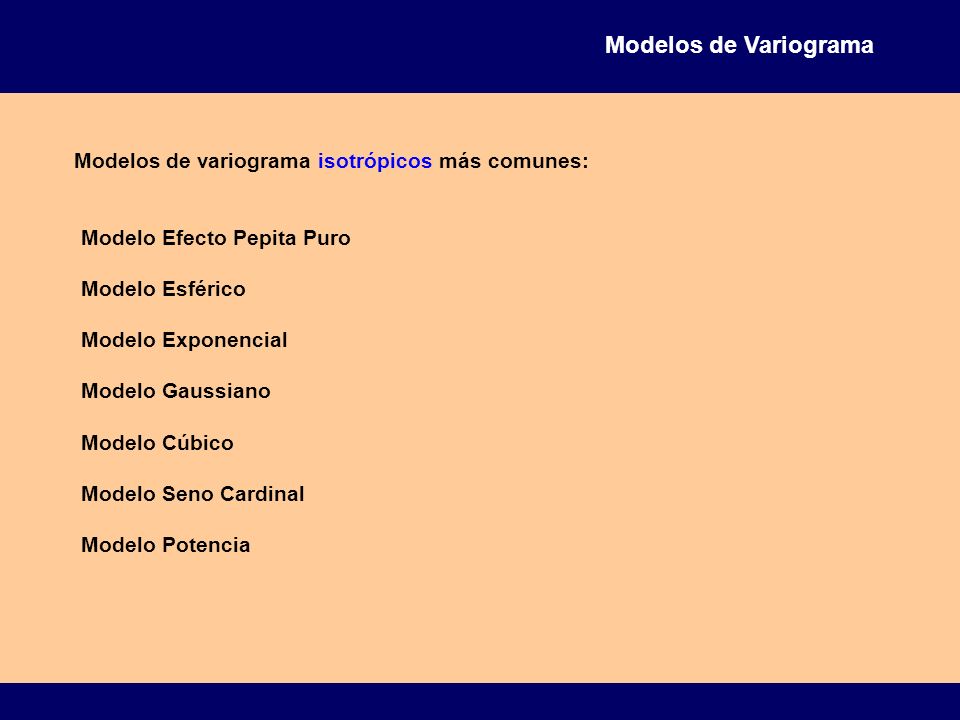

79 Modelos de Variograma Modelos de variograma isotrópicos más comunes: Modelo Efecto Pepita Puro Modelo Esférico Modelo Exponencial Modelo Gaussiano Modelo Cúbico Modelo Seno Cardinal Modelo Potencia

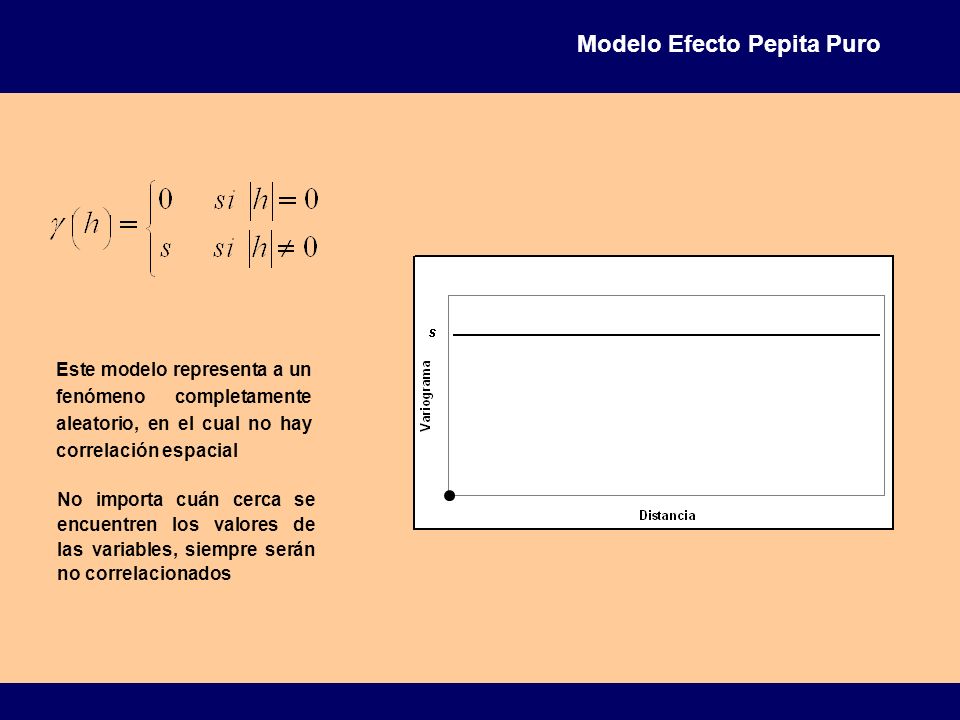

80 Modelo Efecto Pepita Puro Este modelo representa a un fenómeno completamente aleatorio, en el cual no hay correlación espacial No importa cuán cerca se encuentren los valores de las variables, siempre serán no correlacionados

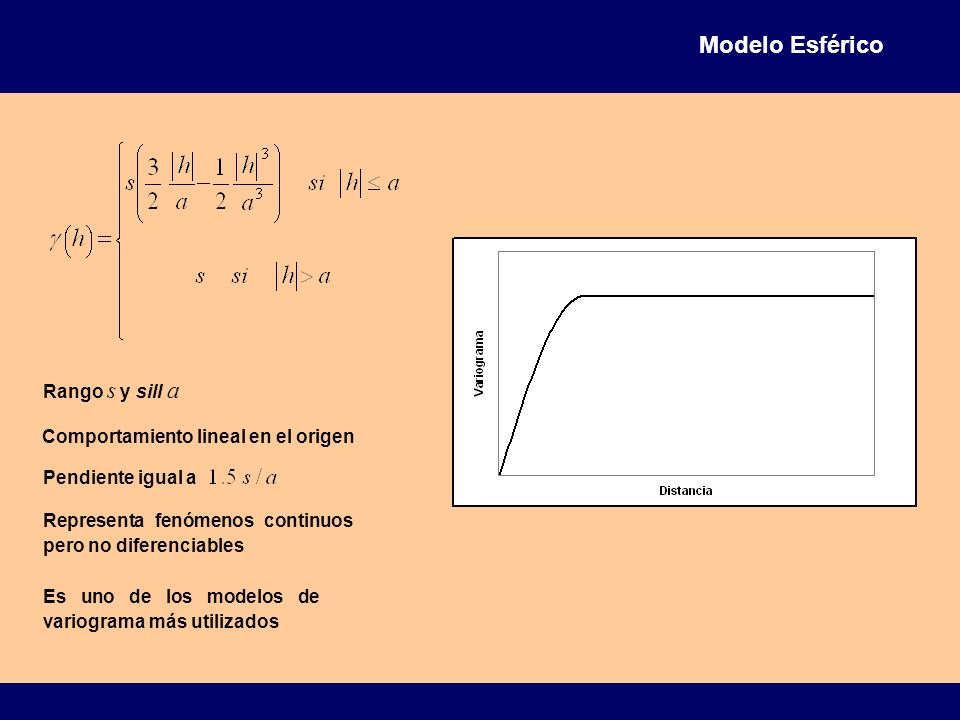

81 Modelo Esférico Comportamiento lineal en el origen Pendiente igual a Es uno de los modelos de variograma más utilizados Rango s y sill a Representa fenómenos continuos pero no diferenciables

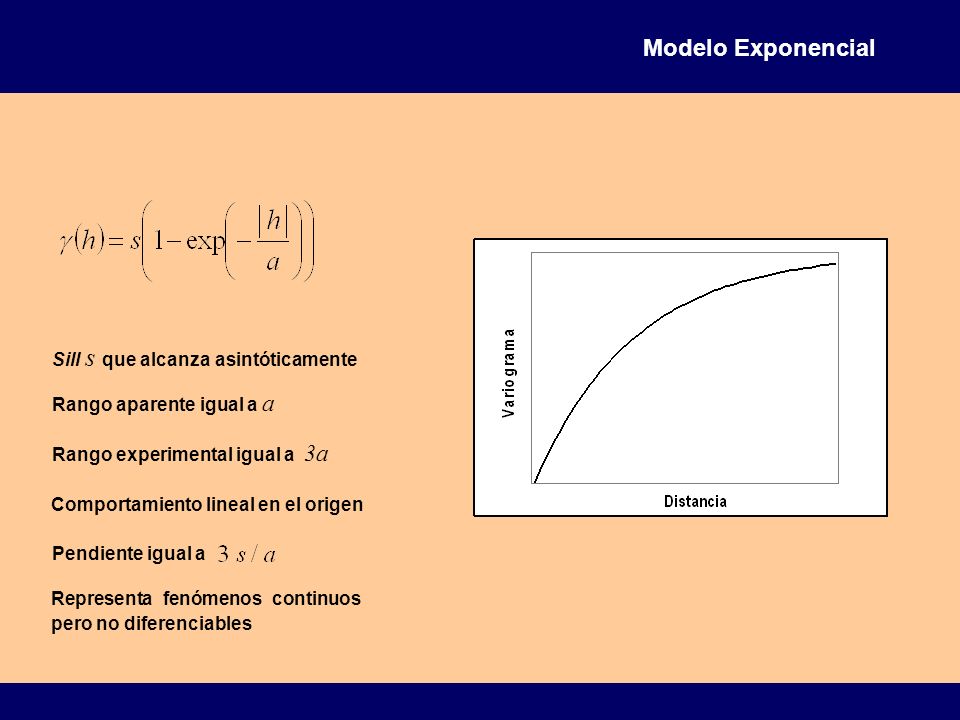

82 Modelo Exponencial Sill s que alcanza asintóticamente Rango aparente igual a a Rango experimental igual a 3a Pendiente igual a Representa fenómenos continuos pero no diferenciables Comportamiento lineal en el origen

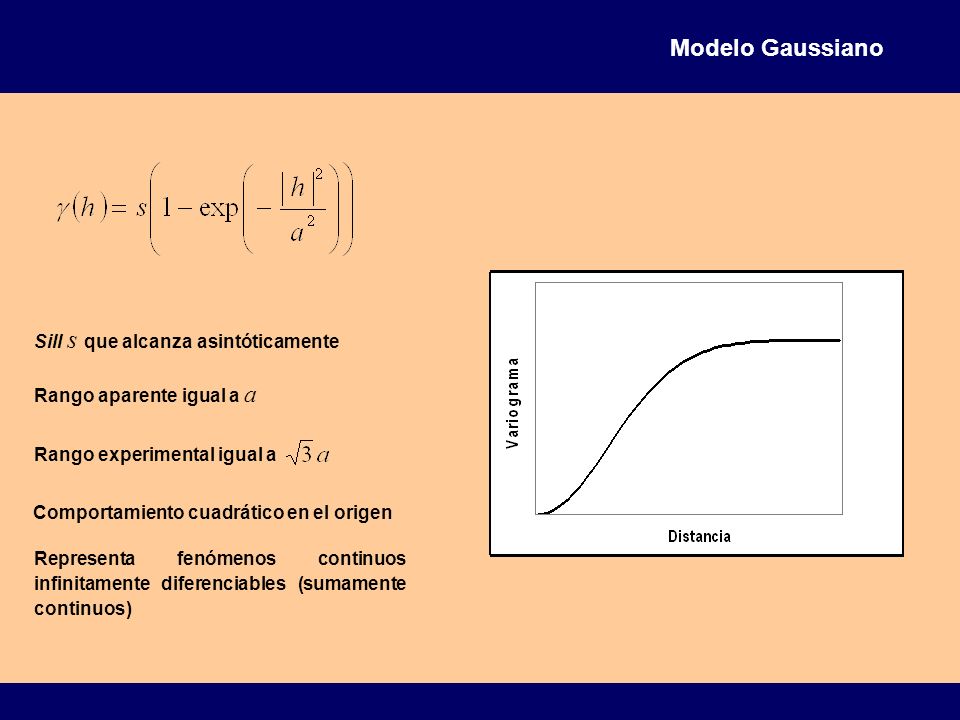

83 Modelo Gaussiano Sill s que alcanza asintóticamente Rango aparente igual a a Rango experimental igual a Comportamiento cuadrático en el origen Representa fenómenos continuos infinitamente diferenciables (sumamente continuos)

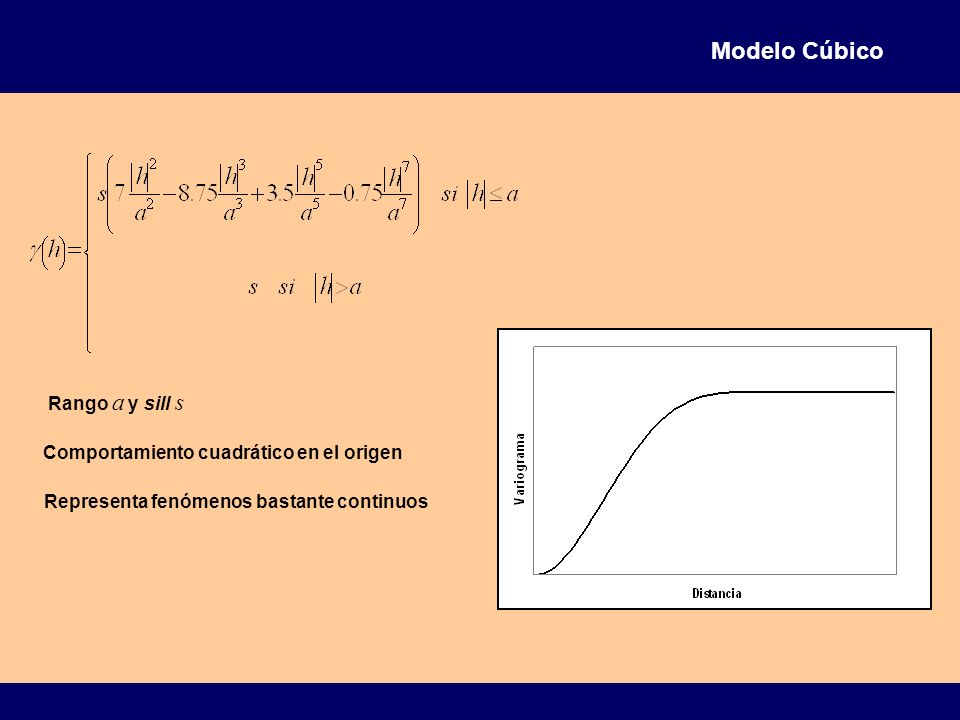

84 Modelo Cúbico Rango a y sill s Comportamiento cuadrático en el origen Representa fenómenos bastante continuos

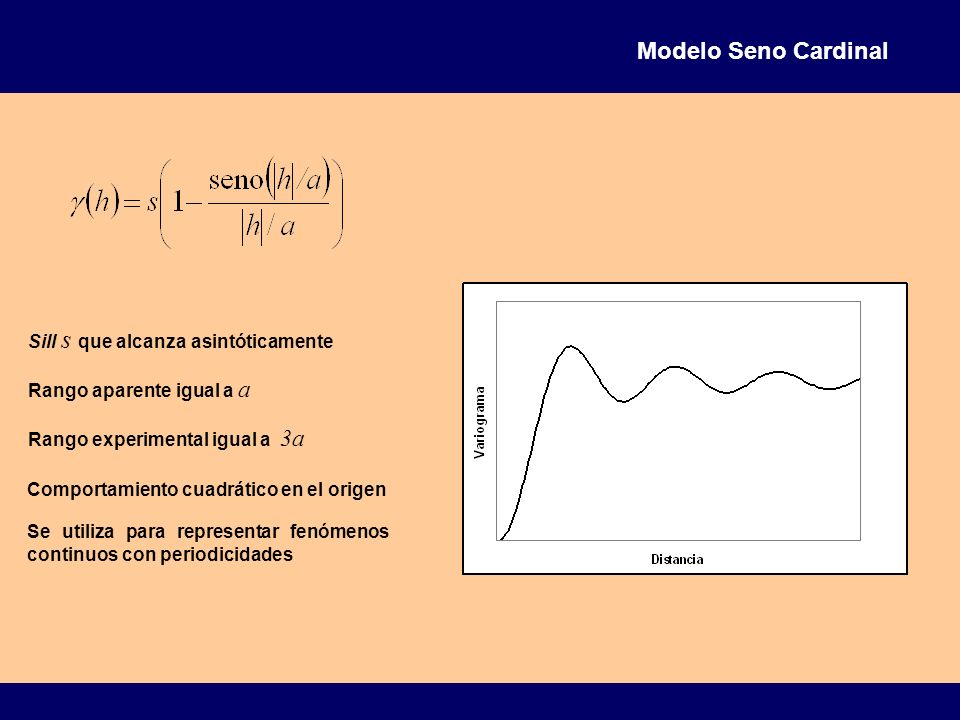

85 Modelo Seno Cardinal Sill s que alcanza asintóticamente Rango aparente igual a a Rango experimental igual a 3a Comportamiento cuadrático en el origen Se utiliza para representar fenómenos continuos con periodicidades

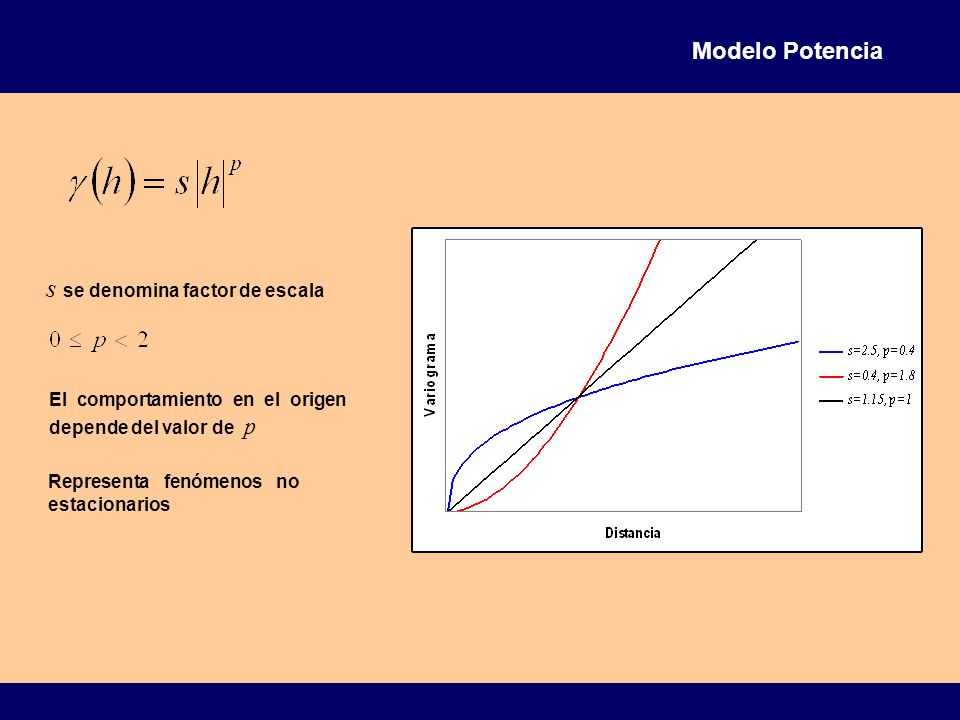

86 Modelo Potencia s se denomina factor de escala El comportamiento en el origen depende del valor de p Representa fenómenos no estacionarios

87 DE MODELOS ISOTRÓPICOS A MODELOS ANISOTRÓPICOS

88 Modelo Anisotrópicos Variograma isotrópico de sill 1 y rango 1 Variograma anisotrópico de sill s con rango en la dirección del eje X y rangoen la dirección del eje Y X Y Los ejes de anisotropía coinciden con los ejes de coordenadas

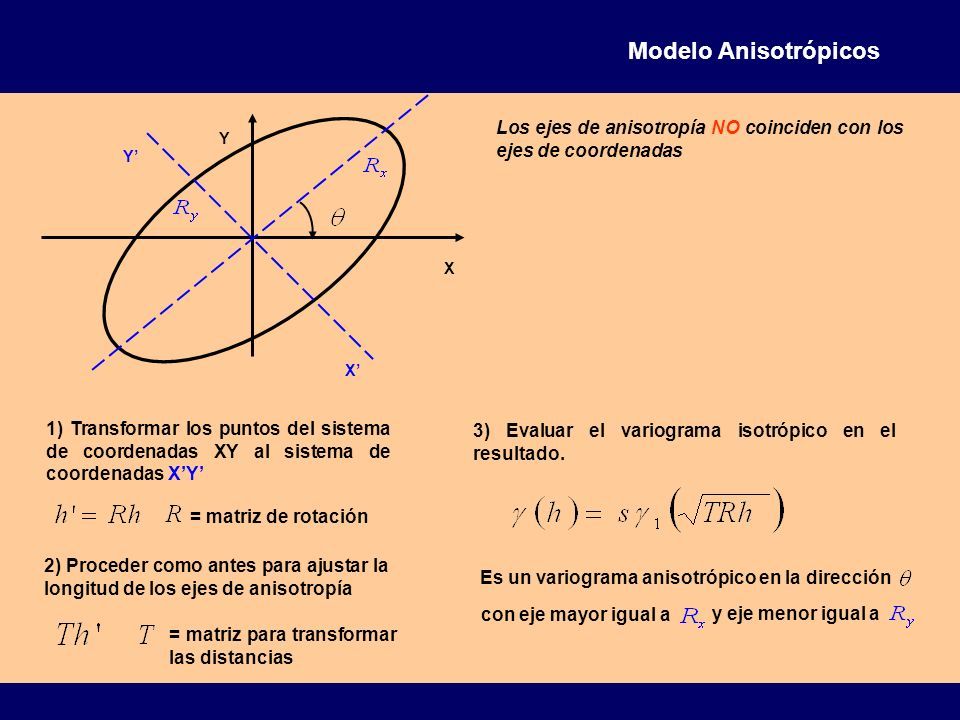

89 X Y Modelo Anisotrópicos Los ejes de anisotropía NO coinciden con los ejes de coordenadas X’ Y’ 1) Transformar los puntos del sistema de coordenadas XY al sistema de coordenadas X’Y’ = matriz de rotación 2) Proceder como antes para ajustar la longitud de los ejes de anisotropía = matriz para transformar las distancias 3) Evaluar el variograma isotrópico en el resultado. Es un variograma anisotrópico en la dirección con eje mayor igual a y eje menor igual a

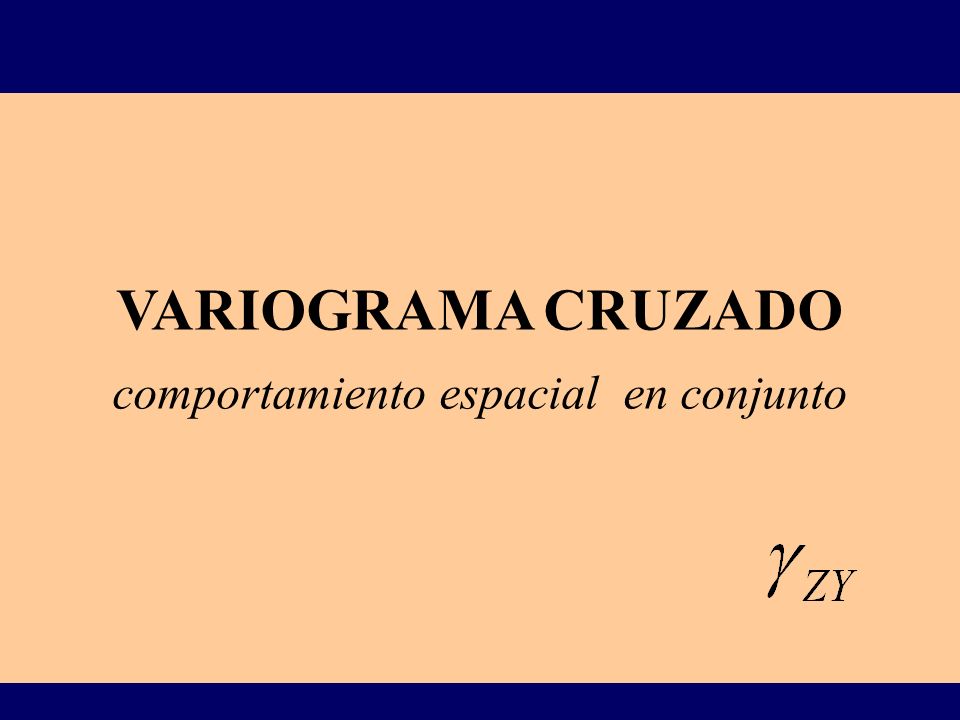

90 VARIOGRAMA CRUZADO comportamiento espacial en conjunto

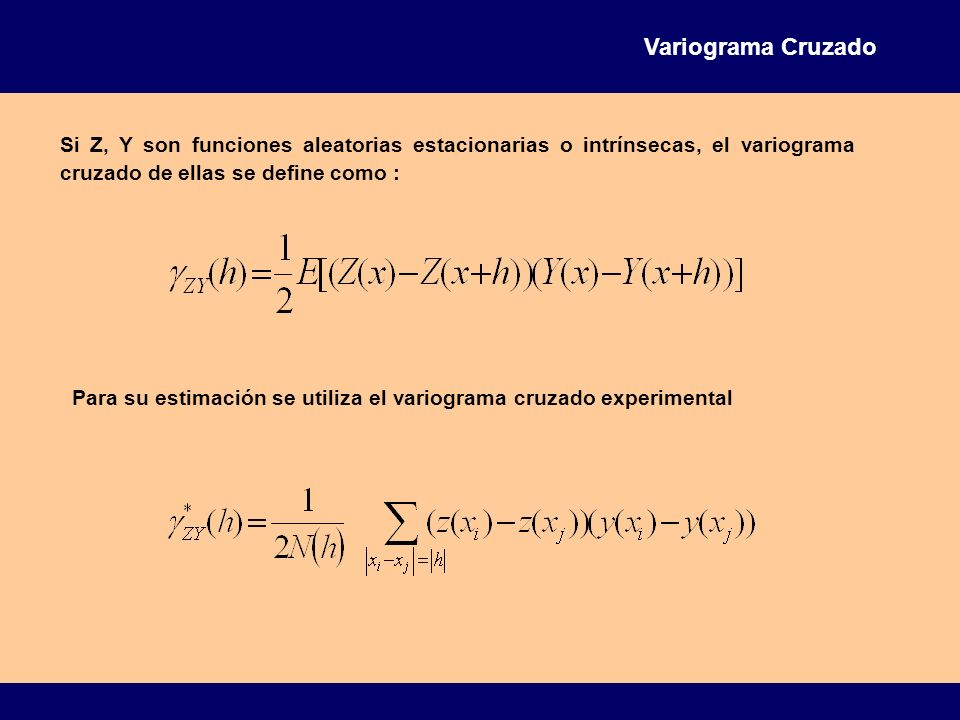

91 Variograma Cruzado Si Z, Y son funciones aleatorias estacionarias o intrínsecas, el variograma cruzado de ellas se define como : Para su estimación se utiliza el variograma cruzado experimental

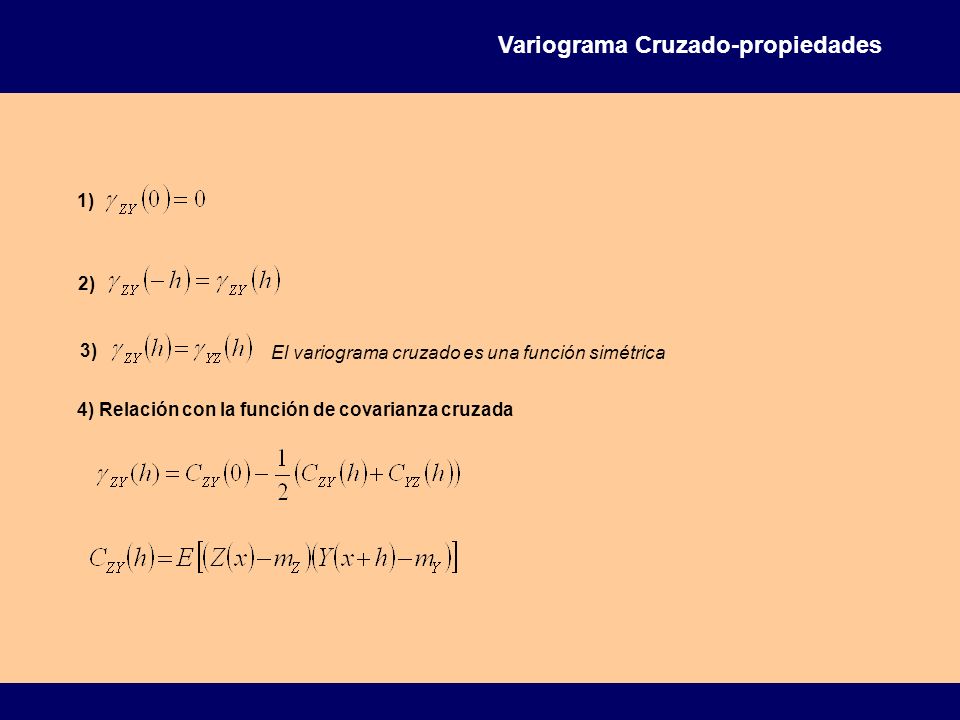

92 Variograma Cruzado-propiedades 1) 2) 3) El variograma cruzado es una función simétrica 4) Relación con la función de covarianza cruzada

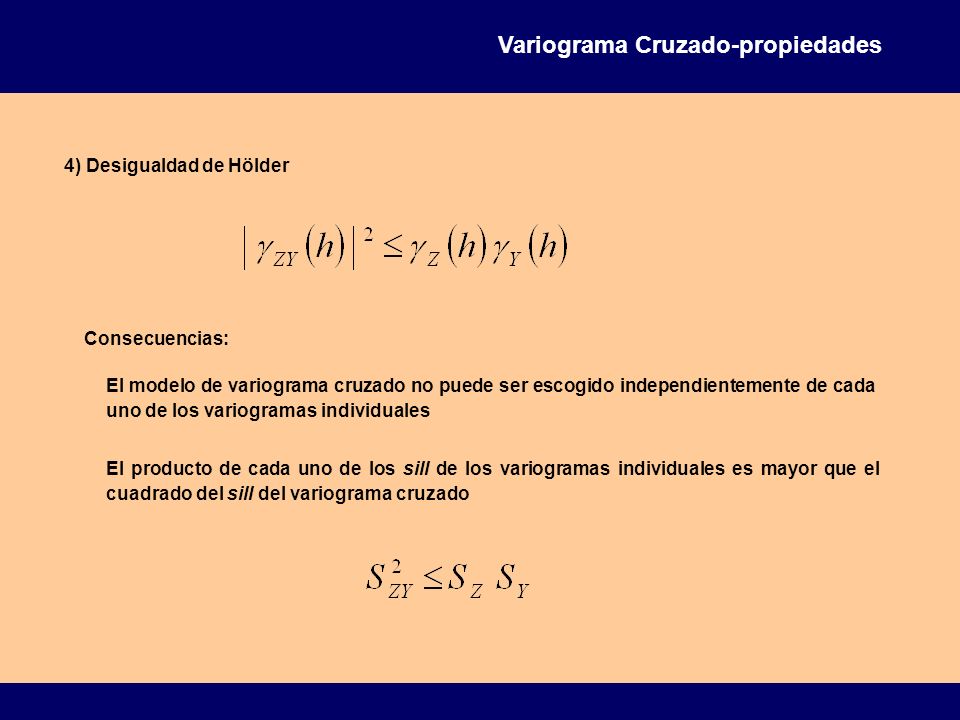

93 4) Desigualdad de Hölder Variograma Cruzado-propiedades El modelo de variograma cruzado no puede ser escogido independientemente de cada uno de los variogramas individuales Consecuencias: El producto de cada uno de los sill de los variogramas individuales es mayor que el cuadrado del sill del variograma cruzado

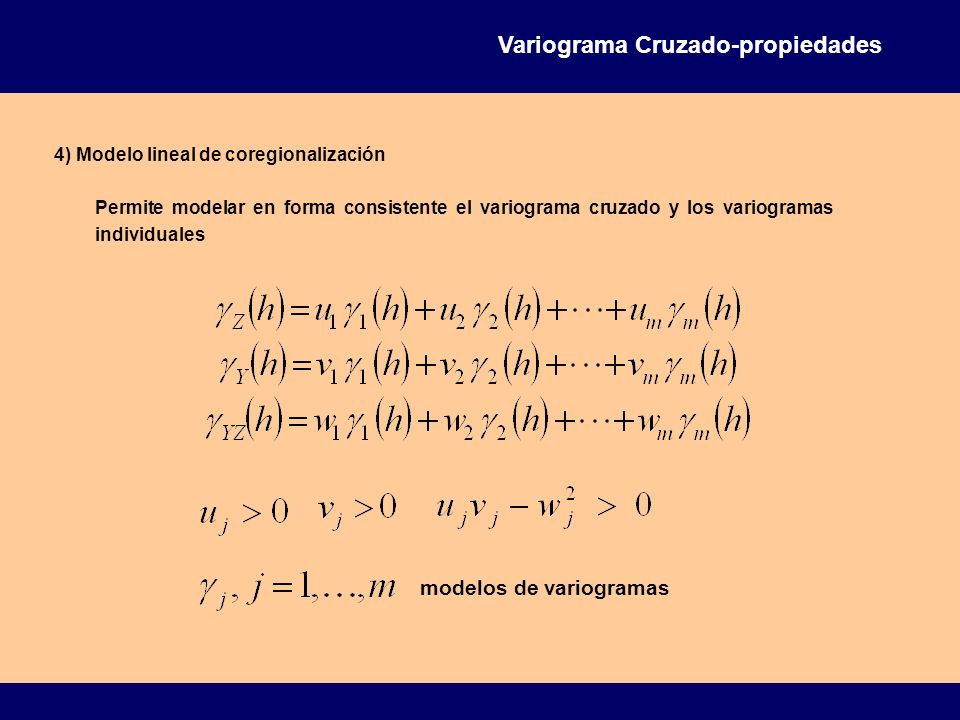

94 Variograma Cruzado-propiedades 4) Modelo lineal de coregionalización modelos de variogramas Permite modelar en forma consistente el variograma cruzado y los variogramas individuales

95 VARIOGRAMA DE FUNCIONES INDICADORAS Modelando el comportamiento espacial de Facies

96 Funciones Indicadoras La función indicadora de la facies F se define como Si se considera la facies F como un conjunto aleatorio entonces su función indicadora es una función aleatoria que puede ser estacionaria o no. En lo sucesivo asumiremos que la función indicadora de F es estacionaria

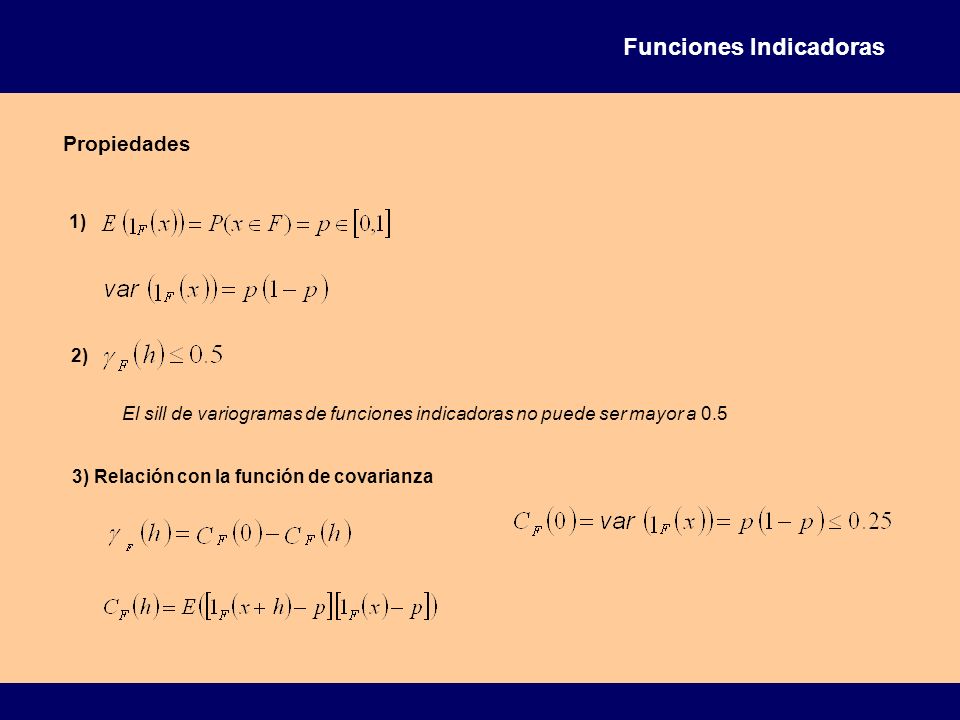

97 Funciones Indicadoras Propiedades 1) 2) El sill de variogramas de funciones indicadoras no puede ser mayor a 0.5 3) Relación con la función de covarianza

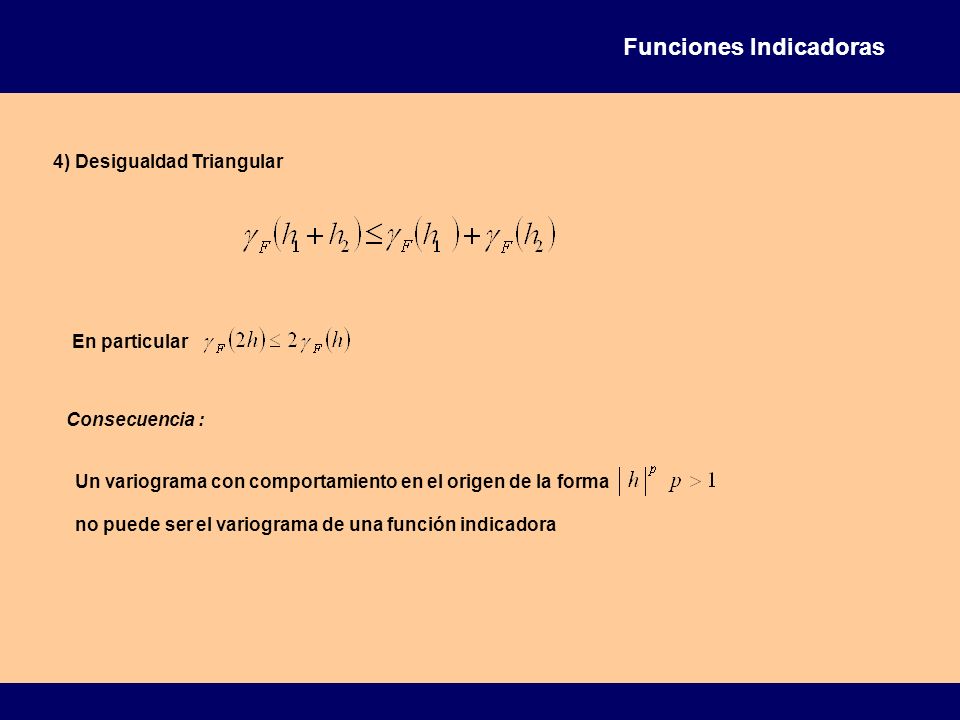

98 Funciones Indicadoras 4) Desigualdad Triangular En particular Consecuencia : Un variograma con comportamiento en el origen de la forma no puede ser el variograma de una función indicadora

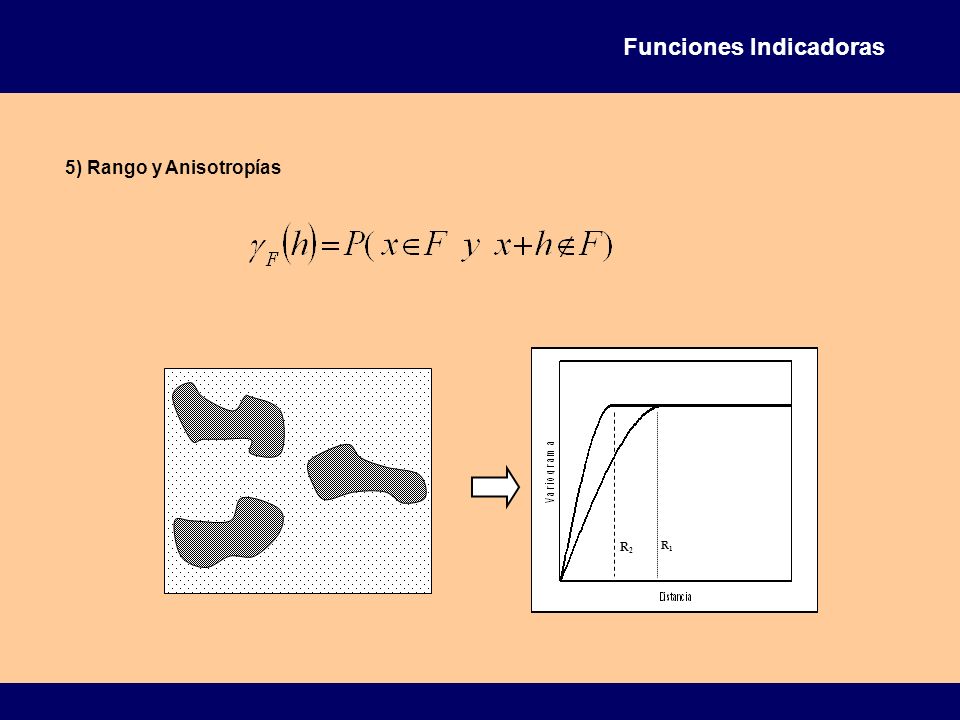

99 Funciones Indicadoras 5) Rango y Anisotropías R1R1 R2R2
