Gestión de las deyecciones en porcino

Presentación del tema: "Gestión de las deyecciones en porcino"— Transcripción de la presentación:

1 Gestión de las deyecciones en porcino
Jorge Cerezo Martínez, Fernando López Santana & Deike Kubitza

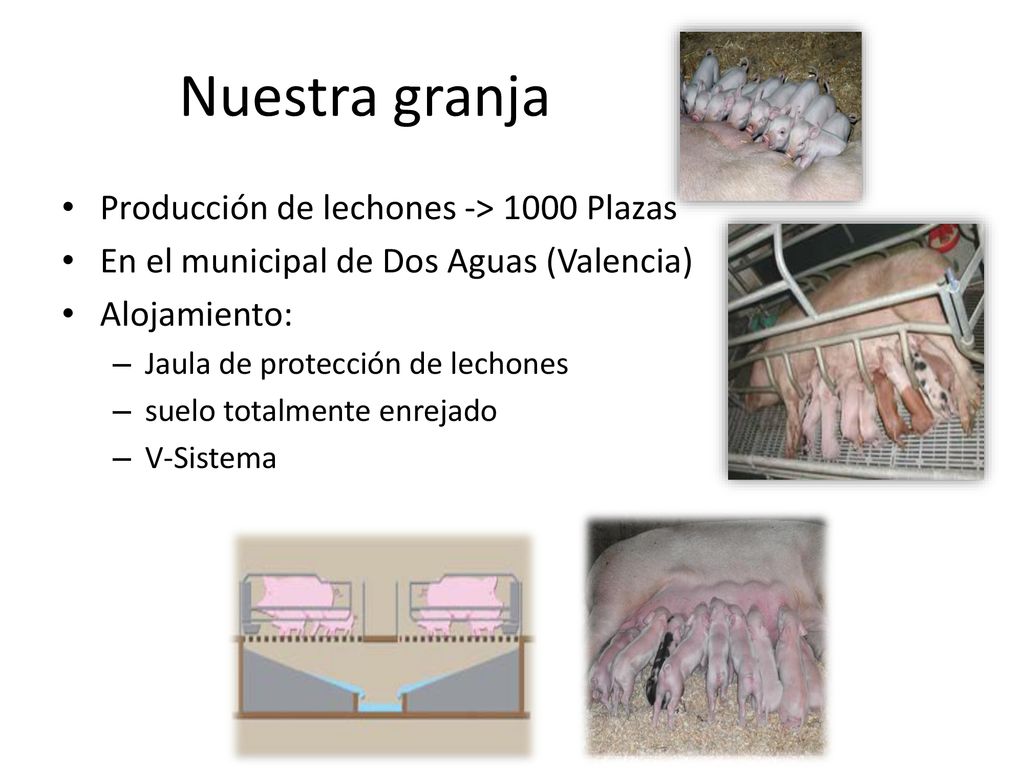

2 Nuestra granja Producción de lechones -> 1000 Plazas
En el municipal de Dos Aguas (Valencia) Alojamiento: Jaula de protección de lechones suelo totalmente enrejado V-Sistema

3 ALMACENAMIENTO Fernando López Santana

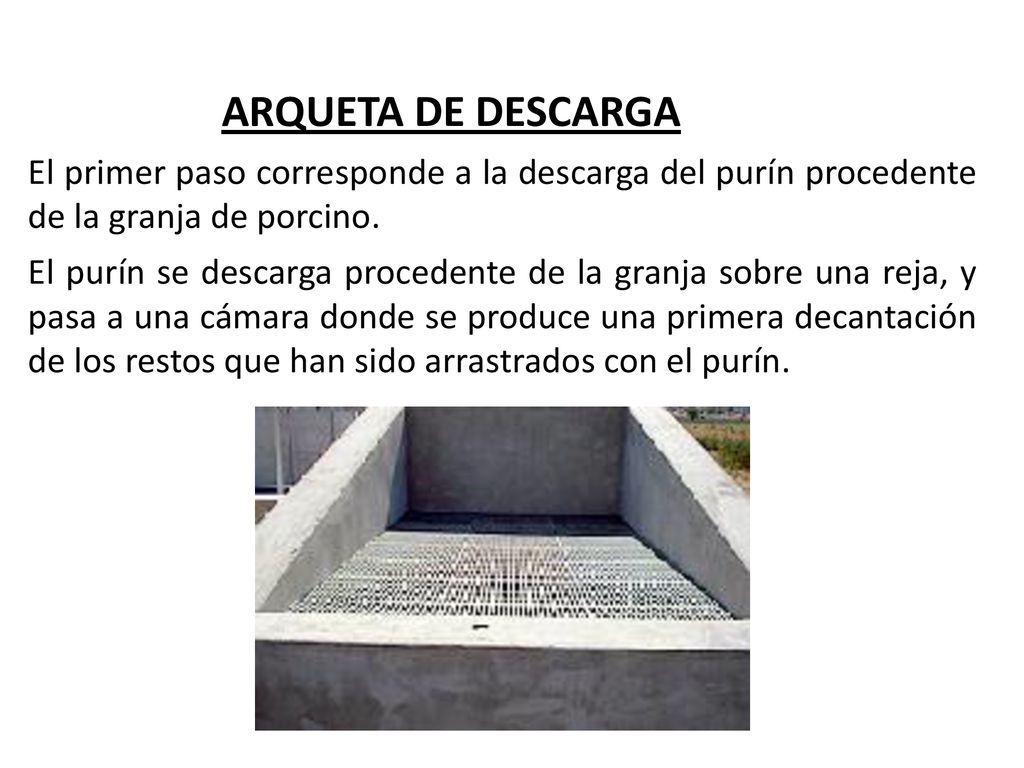

4 ARQUETA DE DESCARGA El primer paso corresponde a la descarga del purín procedente de la granja de porcino. El purín se descarga procedente de la granja sobre una reja, y pasa a una cámara donde se produce una primera decantación de los restos que han sido arrastrados con el purín.

5 BALSA DE PURINES - Capacidad de 1410 metros cúbicos.
Profundidad de 2 metros. El purín entrara por gravedad desde la arqueta de descarga hasta la balsa. Aquí se mezclan los purines de los lechones y las madres. La balsa estará equipada con una bomba para trasportar el purín hacia la siguiente balsa. 26,5 metros 26,5 metros

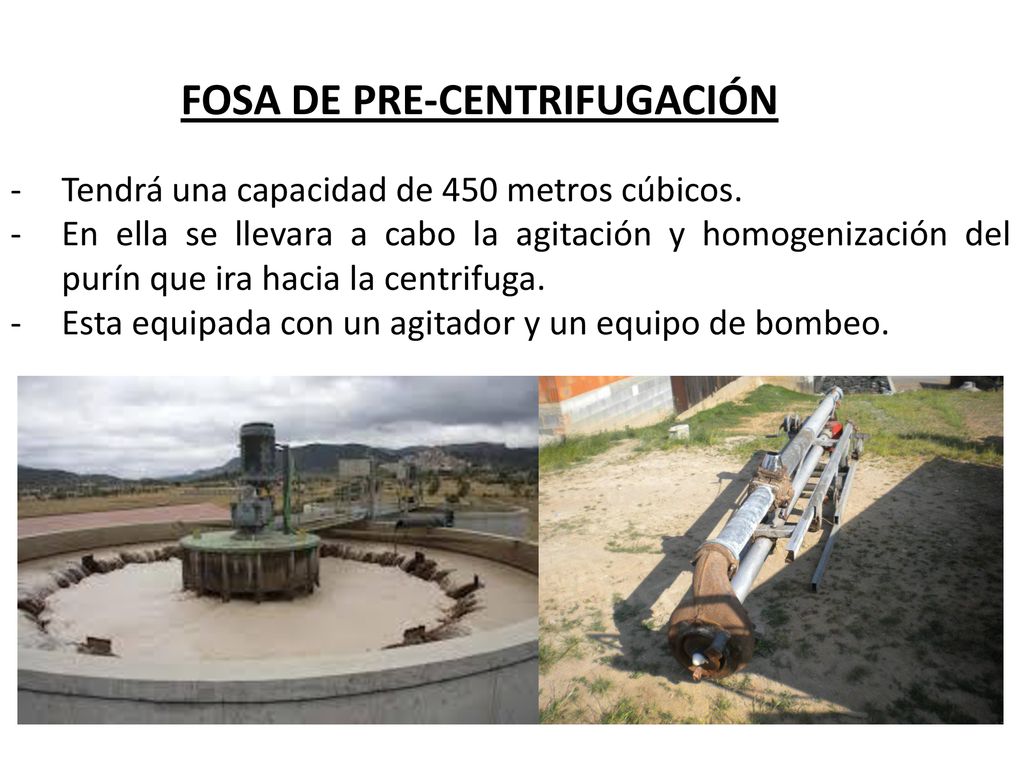

6 FOSA DE PRE-CENTRIFUGACIÓN
Tendrá una capacidad de 450 metros cúbicos. En ella se llevara a cabo la agitación y homogenización del purín que ira hacia la centrifuga. Esta equipada con un agitador y un equipo de bombeo.

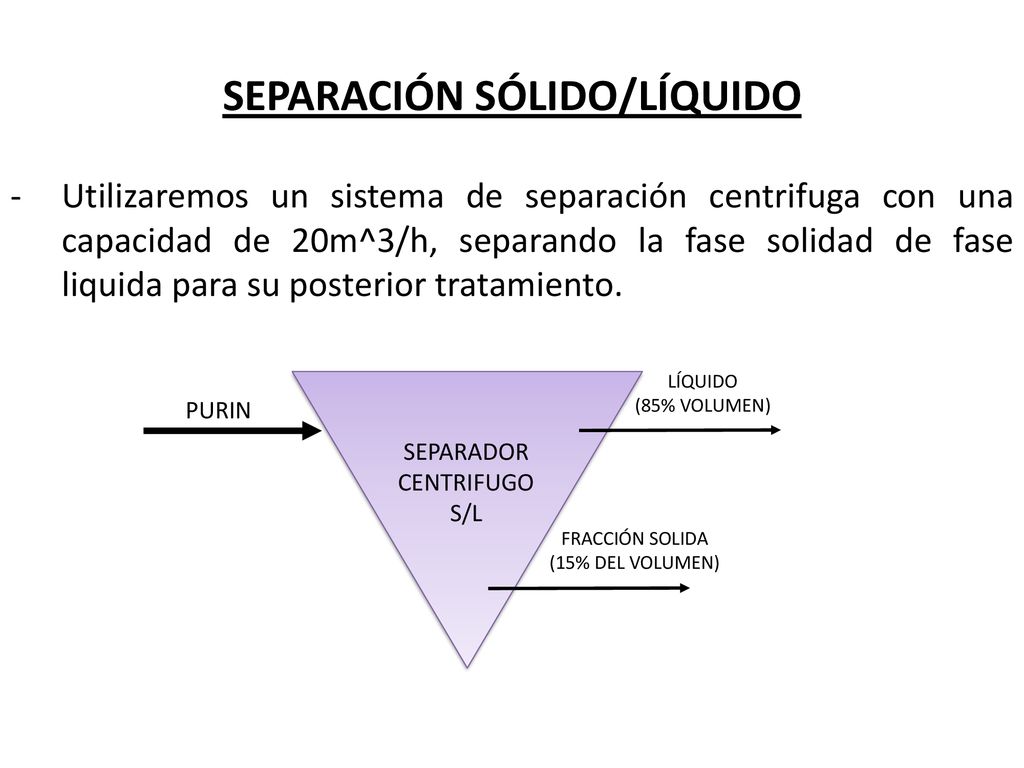

7 SEPARACIÓN SÓLIDO/LÍQUIDO
Utilizaremos un sistema de separación centrifuga con una capacidad de 20m^3/h, separando la fase solidad de fase liquida para su posterior tratamiento. LÍQUIDO (85% VOLUMEN) PURIN SEPARADOR CENTRIFUGO S/L FRACCIÓN SOLIDA (15% DEL VOLUMEN)

8 CENTRIFUGA La centrifuga viene equipada con un regulador de frecuencia para controlar su velocidad de giro en función de la materia seca. Dispone de un caudalimetro al inicio para controlar el purín que entra. Después de cada periodo de trabajo se limpia el equipo con agua. Una vez se produce la separación el agua es enviada por tubería para su gestión y la fracción solida se envía por cinta para su compostaje.

9 Secondary Management of Pig Slurry
Jorge Cerezo Martínez

10 Receiving flow Hello, It’s me!

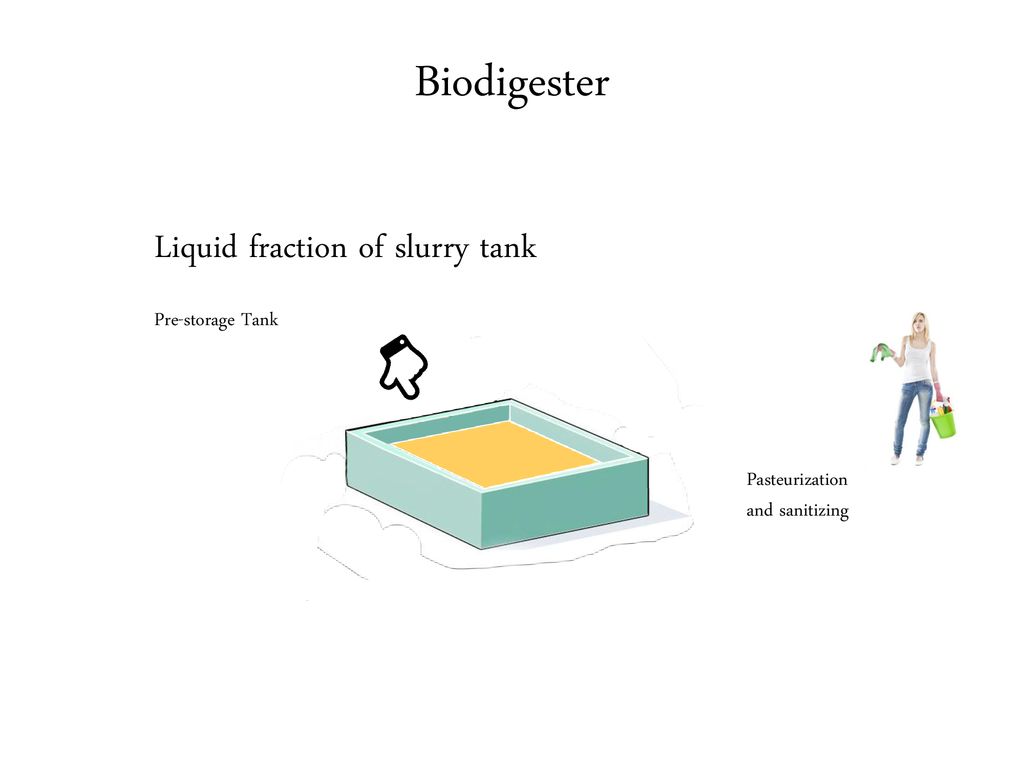

11 Biodigester Liquid fraction of slurry tank Pre-storage Tank
Pasteurization and sanitizing

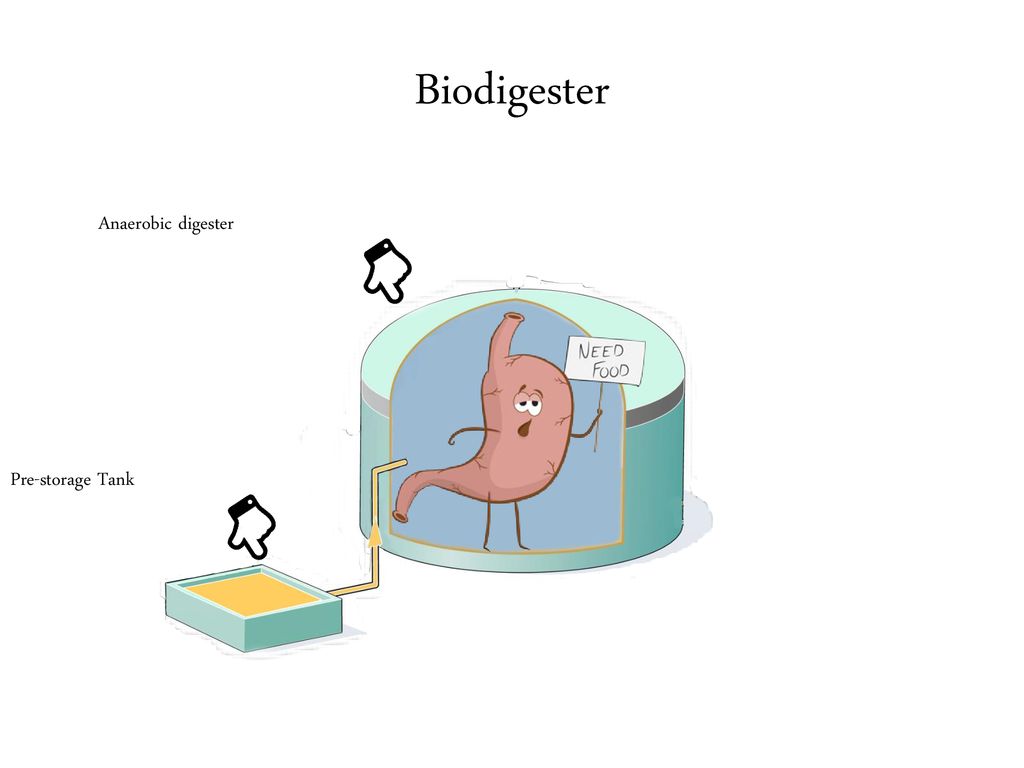

12 Biodigester Anaerobic digester Pre-storage Tank

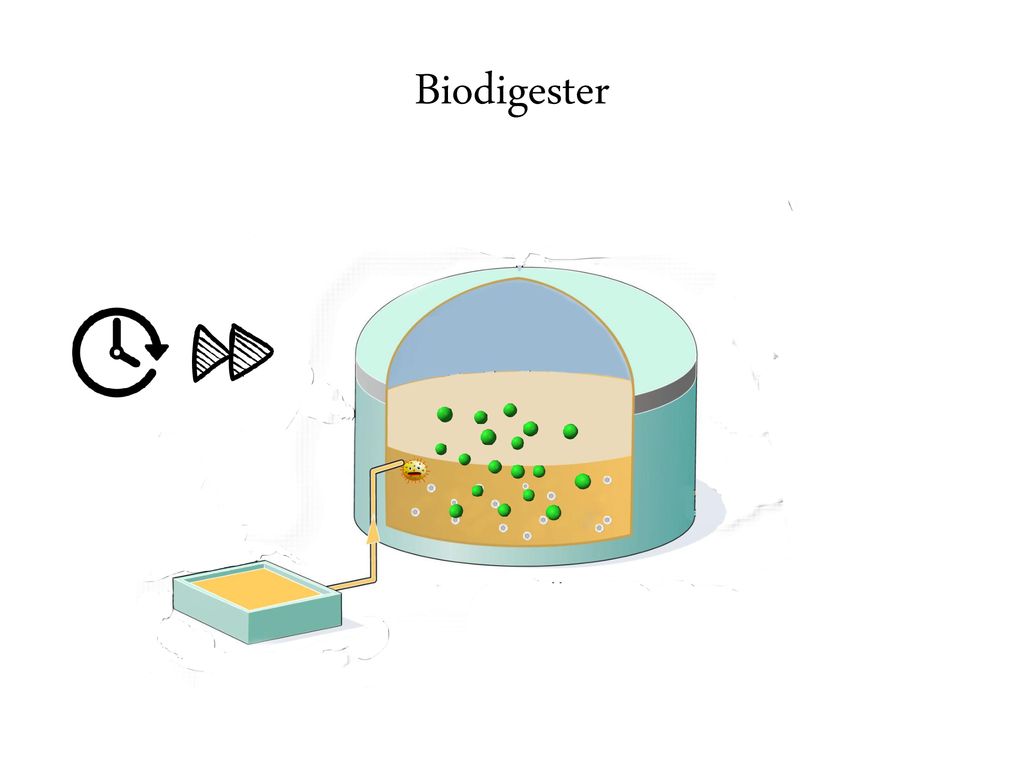

13 Biodigester

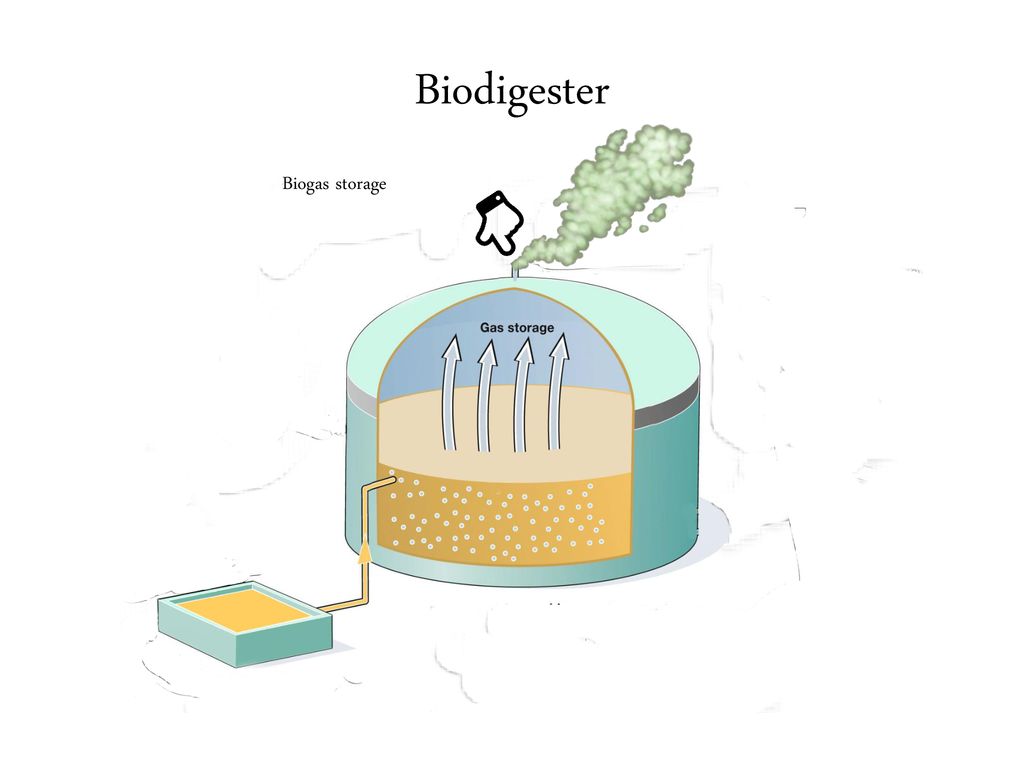

14 Biodigester Biogas storage

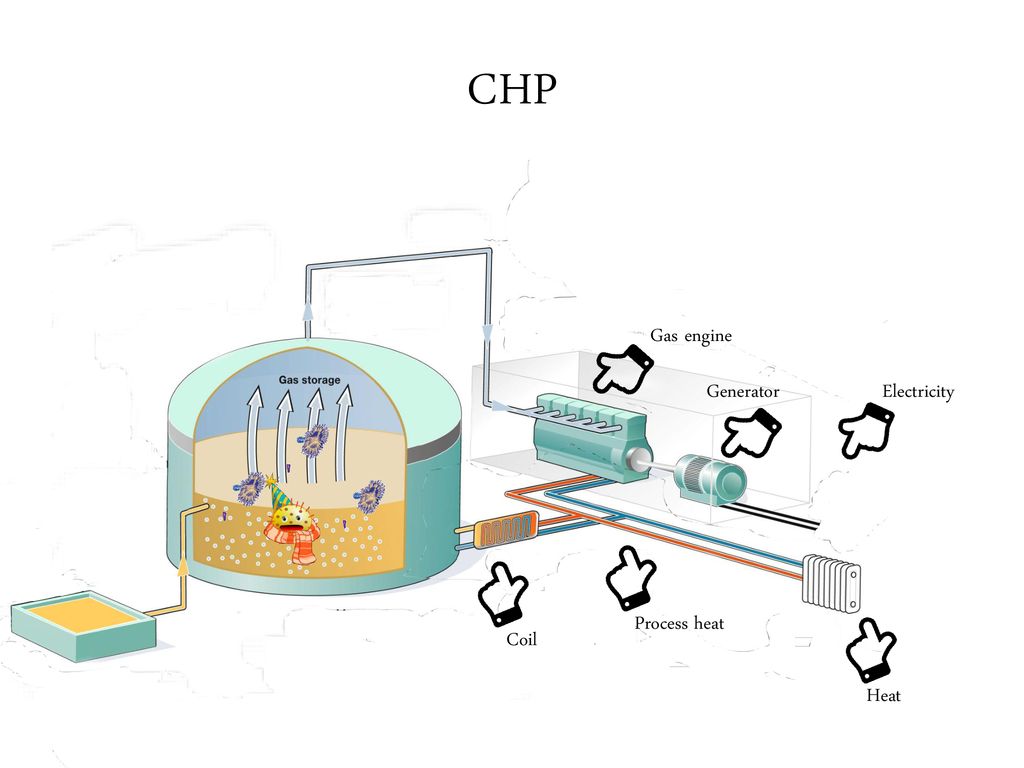

15 CHP Gas engine Generator Electricity Process heat Coil Heat

16 But... Nothing is that easy...
Yes, We can! we got rid of the dirt I’m the digestate

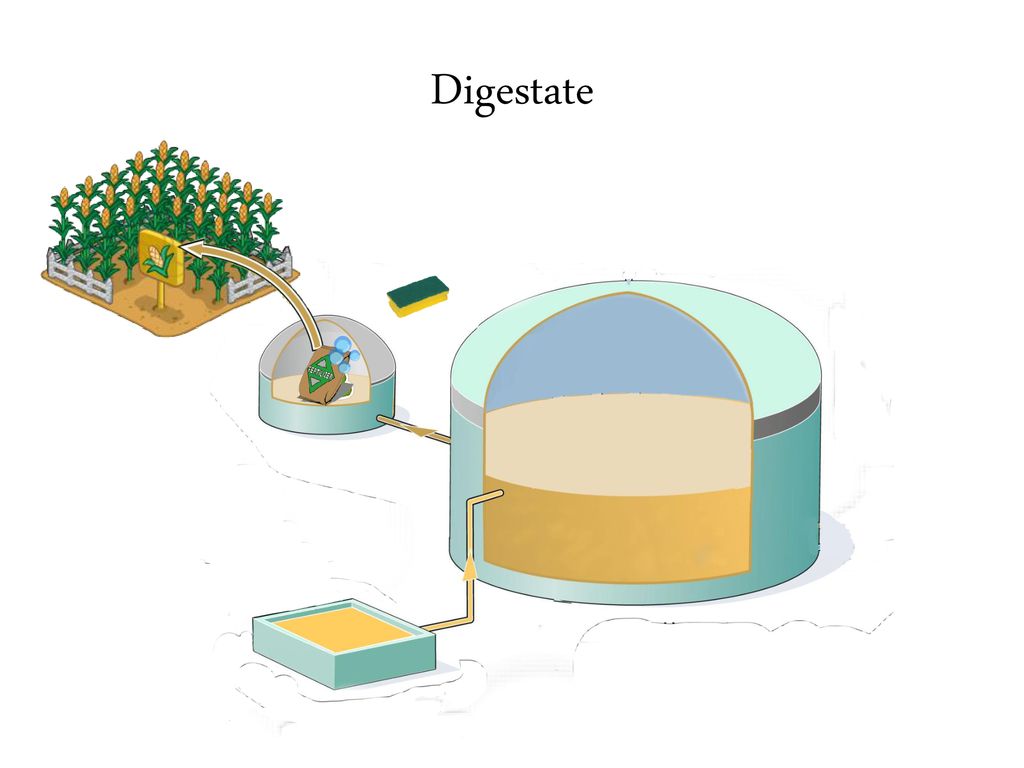

17 Digestate

18 Thank you, on behalf of the nation
To be continued... Thank you, on behalf of the nation Mr. Obama Me Thanks Obama
