1 Manual – Tipo Instructivo
Map Viewer 23 Septiembre del 2016

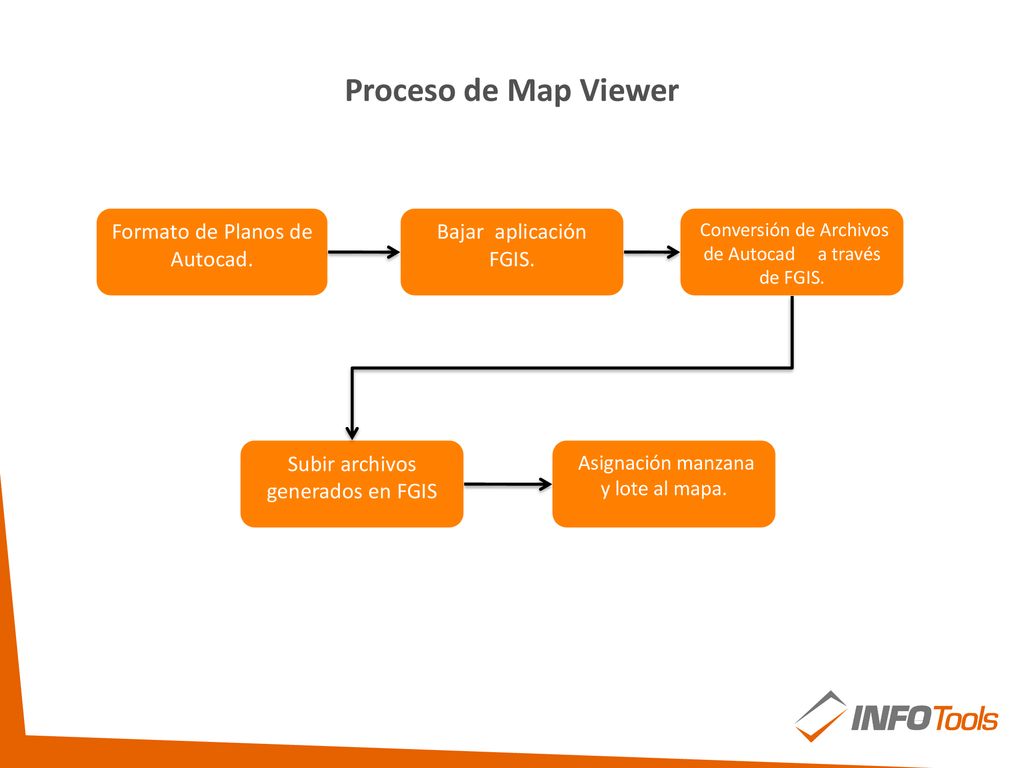

2 Proceso de Map Viewer Formato de Planos de Autocad.
Bajar aplicación FGIS. Conversión de Archivos de Autocad a través de FGIS. Subir archivos generados en FGIS Asignación manzana y lote al mapa.

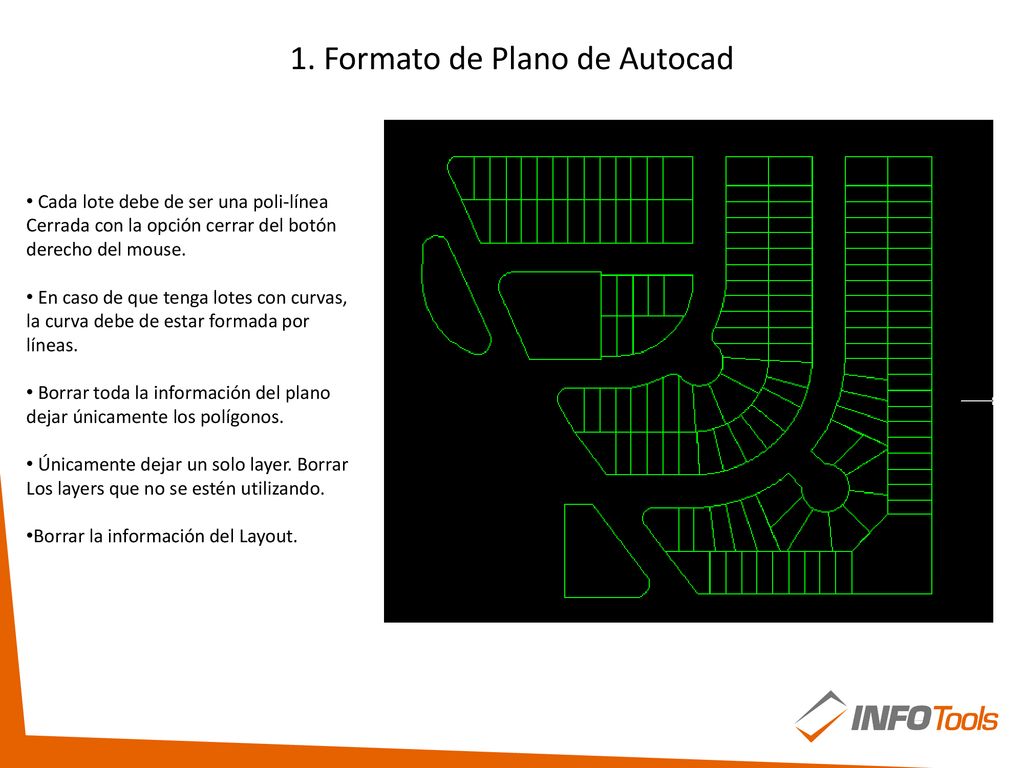

3 1. Formato de Plano de Autocad
Cada lote debe de ser una poli-línea Cerrada con la opción cerrar del botón derecho del mouse. En caso de que tenga lotes con curvas, la curva debe de estar formada por líneas. Borrar toda la información del plano dejar únicamente los polígonos. Únicamente dejar un solo layer. Borrar Los layers que no se estén utilizando. Borrar la información del Layout.

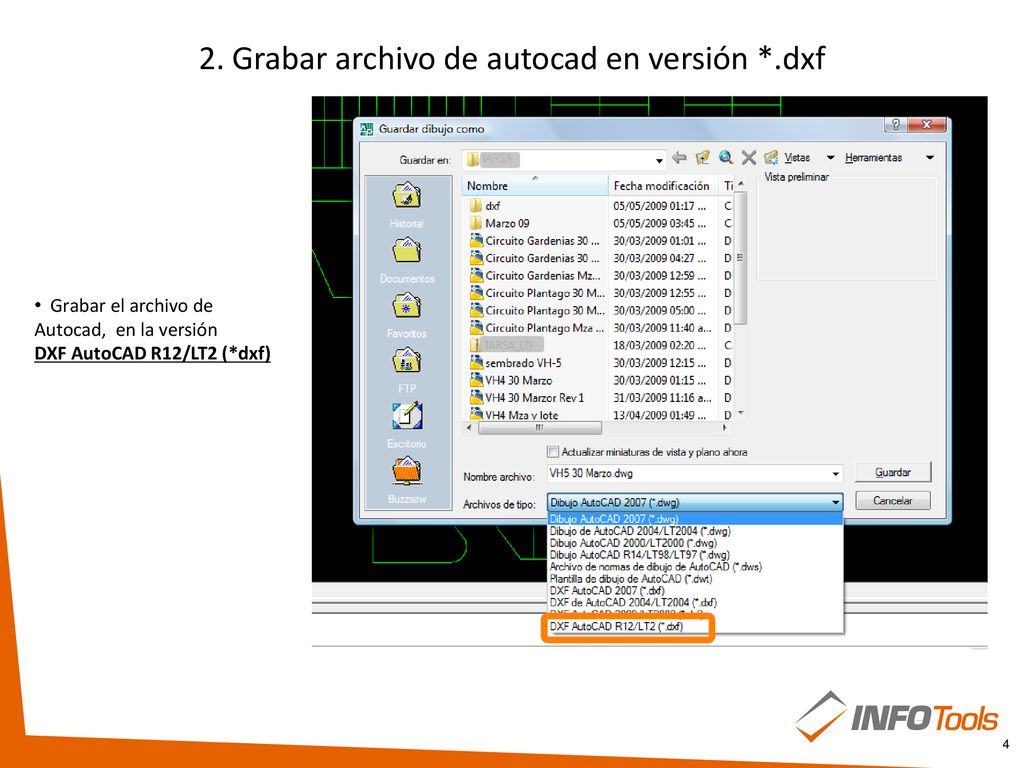

4 2. Grabar archivo de autocad en versión *.dxf
Grabar el archivo de Autocad, en la versión DXF AutoCAD R12/LT2 (*dxf) 4

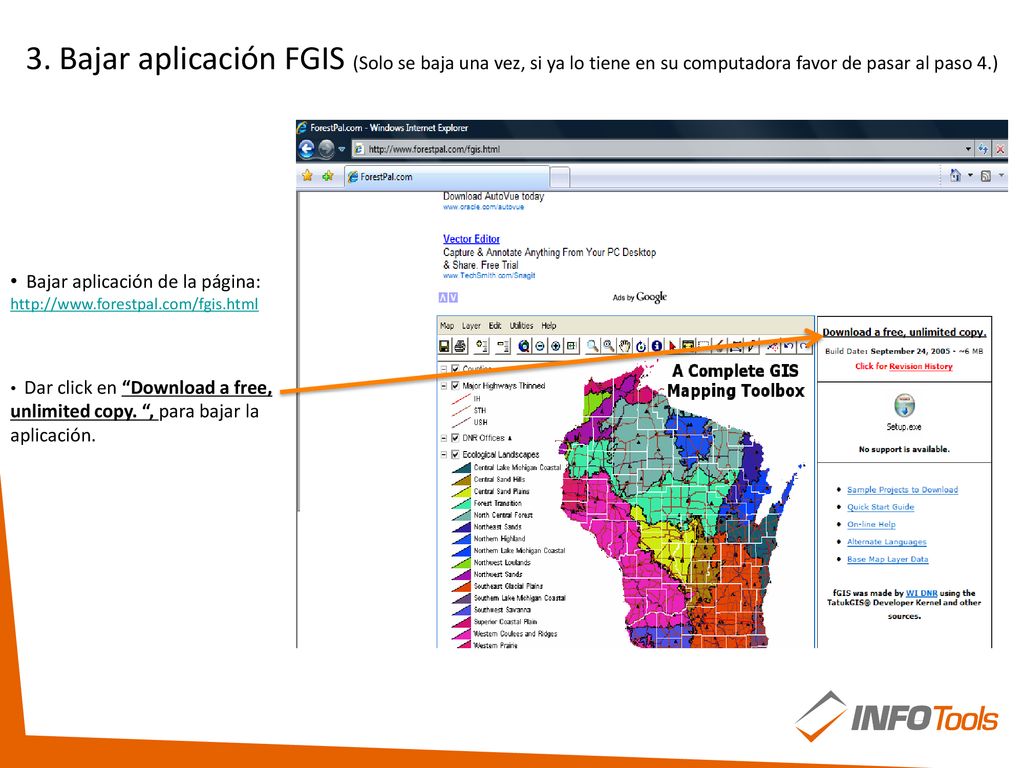

5 3. Bajar aplicación FGIS (Solo se baja una vez, si ya lo tiene en su computadora favor de pasar al paso 4.) Bajar aplicación de la página: Dar click en “Download a free, unlimited copy. “, para bajar la aplicación.

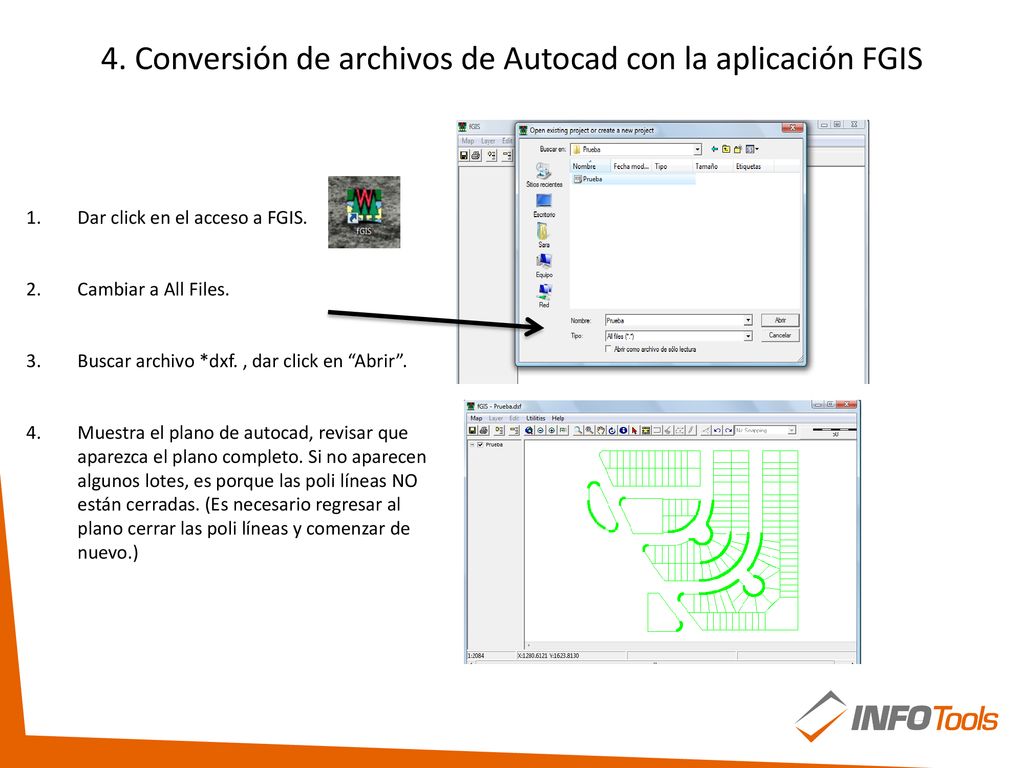

6 4. Conversión de archivos de Autocad con la aplicación FGIS
Dar click en el acceso a FGIS. Cambiar a All Files. Buscar archivo *dxf. , dar click en “Abrir”. Muestra el plano de autocad, revisar que aparezca el plano completo. Si no aparecen algunos lotes, es porque las poli líneas NO están cerradas. (Es necesario regresar al plano cerrar las poli líneas y comenzar de nuevo.)

7 Continuación…. Conversión de archivos de Autocad con la aplicación FGIS
Dar click a un lado de prueba, para que aparezca el signo de “+”. Dar click en la flecha roja. Comprobar dando click en los lotes que están cerrados.

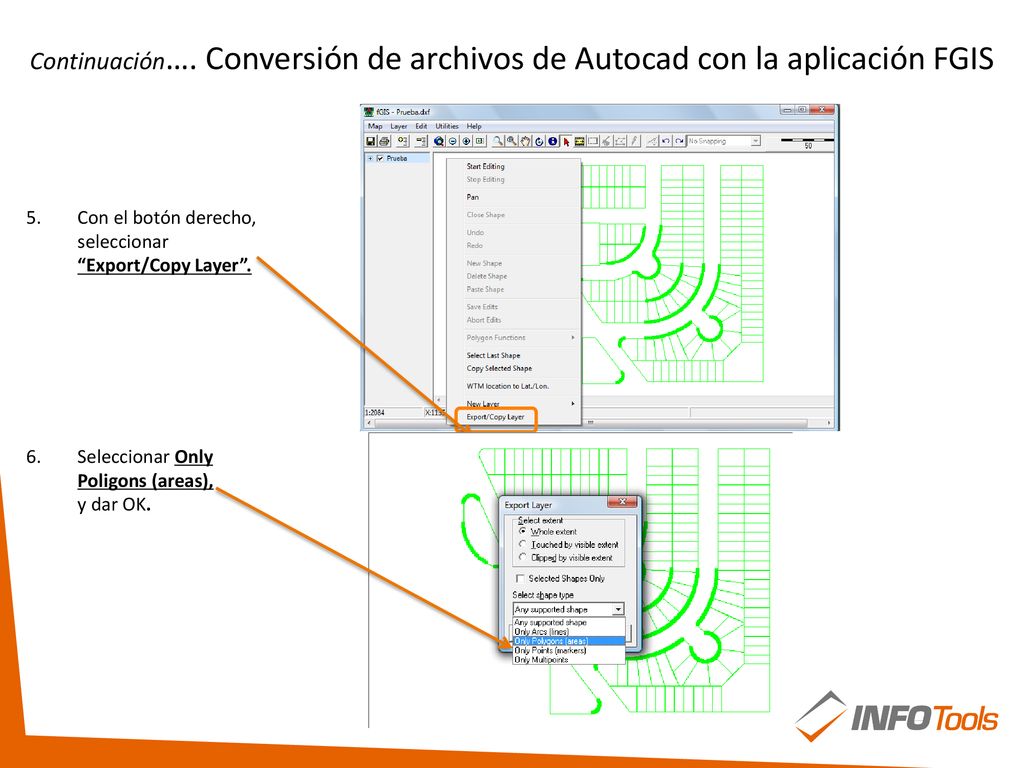

8 Continuación…. Conversión de archivos de Autocad con la aplicación FGIS
Con el botón derecho, seleccionar “Export/Copy Layer”. Seleccionar Only Poligons (areas), y dar OK.

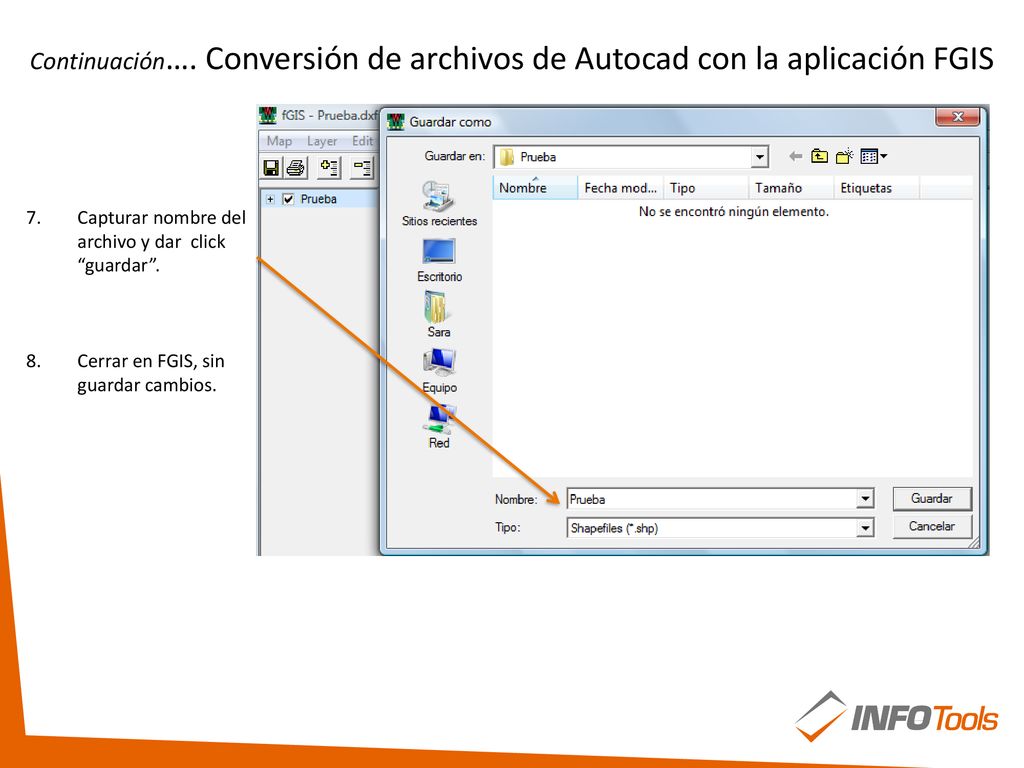

9 Continuación…. Conversión de archivos de Autocad con la aplicación FGIS
Capturar nombre del archivo y dar click “guardar”. 8. Cerrar en FGIS, sin guardar cambios.

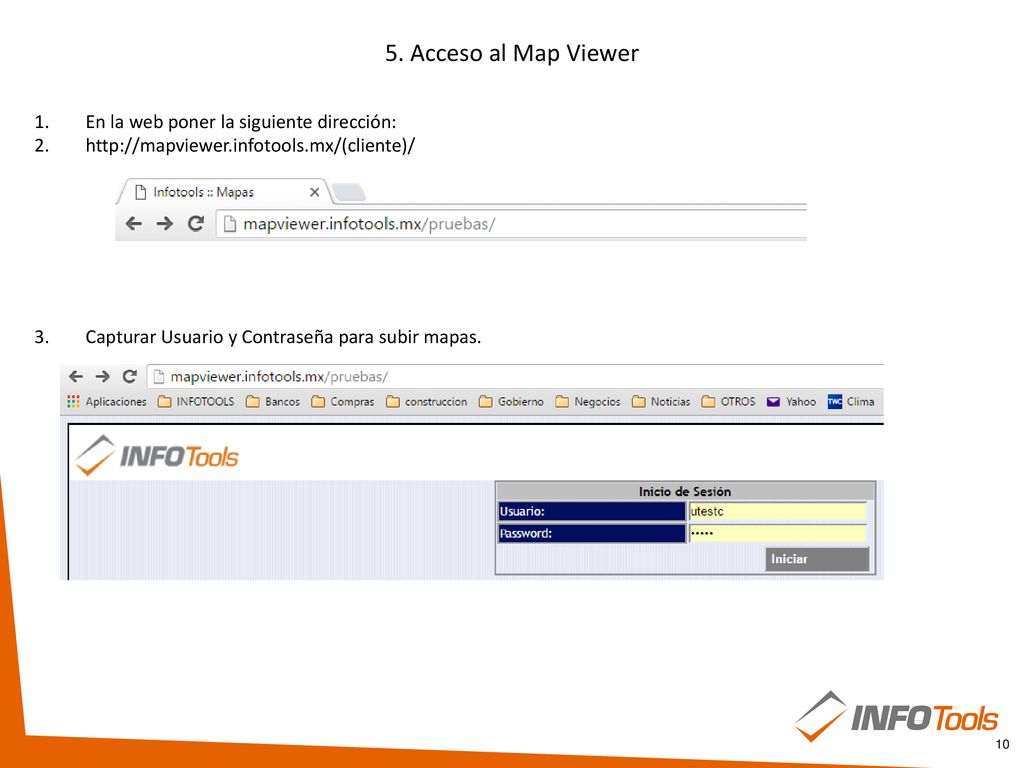

10 5. Acceso al Map Viewer En la web poner la siguiente dirección:
3. Capturar Usuario y Contraseña para subir mapas. 10

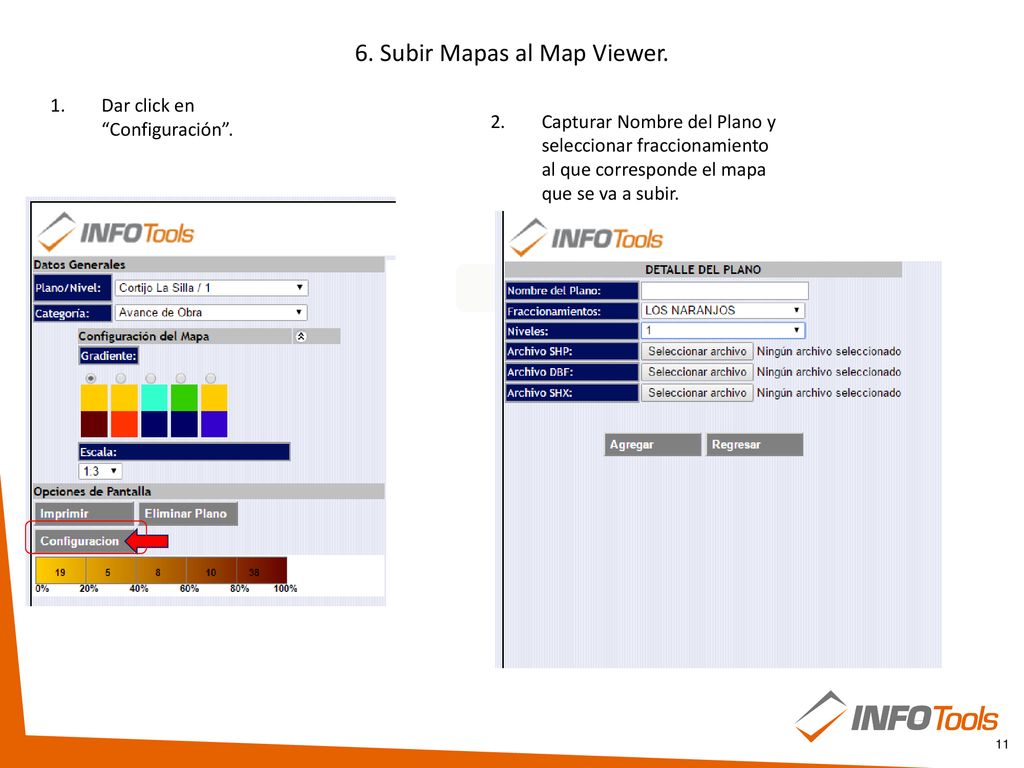

11 6. Subir Mapas al Map Viewer.
Dar click en “Configuración”. 2. Capturar Nombre del Plano y seleccionar fraccionamiento al que corresponde el mapa que se va a subir. 11

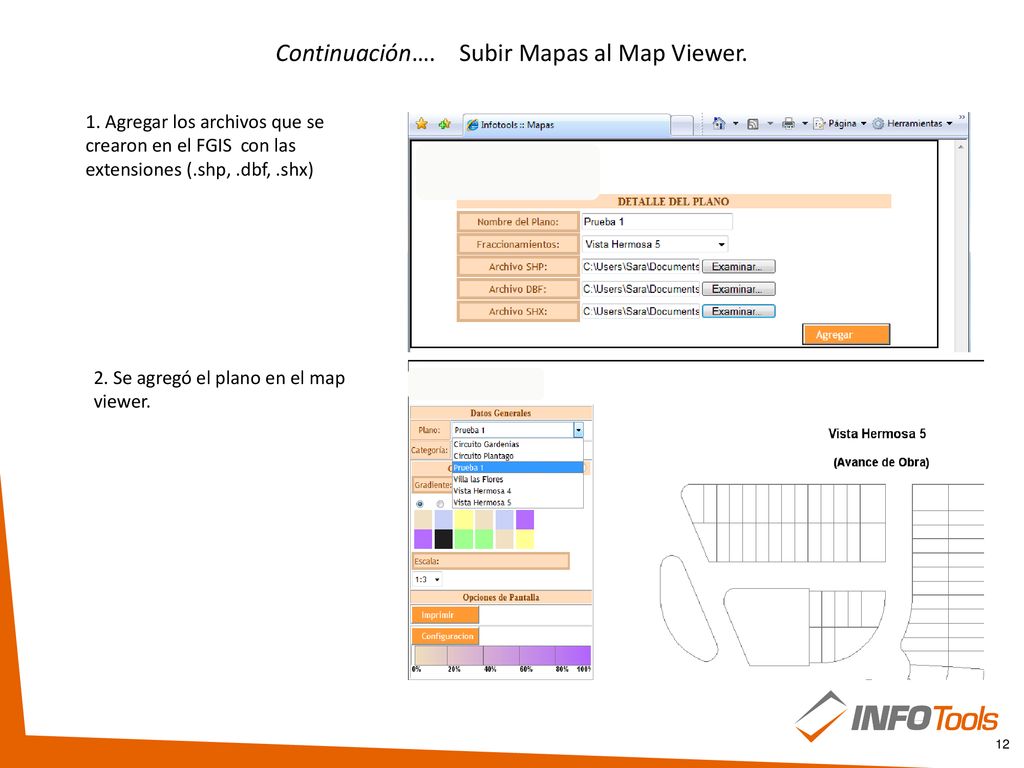

12 Continuación…. Subir Mapas al Map Viewer.
1. Agregar los archivos que se crearon en el FGIS con las extensiones (.shp, .dbf, .shx) 2. Se agregó el plano en el map viewer. 12

13 7. Asignación de Manzanas y Lotes
Dar click sobre el lote, capturar número de manzana y número de lote. Los lotes que se pueden marcar son sólo aquellos que han sido liberados a Ventas en Plan Maestro. ** Dejar fija manzana, en caso de que se continúe en la misma mza y modo secuencial en la numeración del lote.
