1 Industrias y Procesos Químicos
I.S.F.D. N° 117 y 174 Prof. Pedro Quiroga 21/09/2018 Industrias y Procesos Químicos

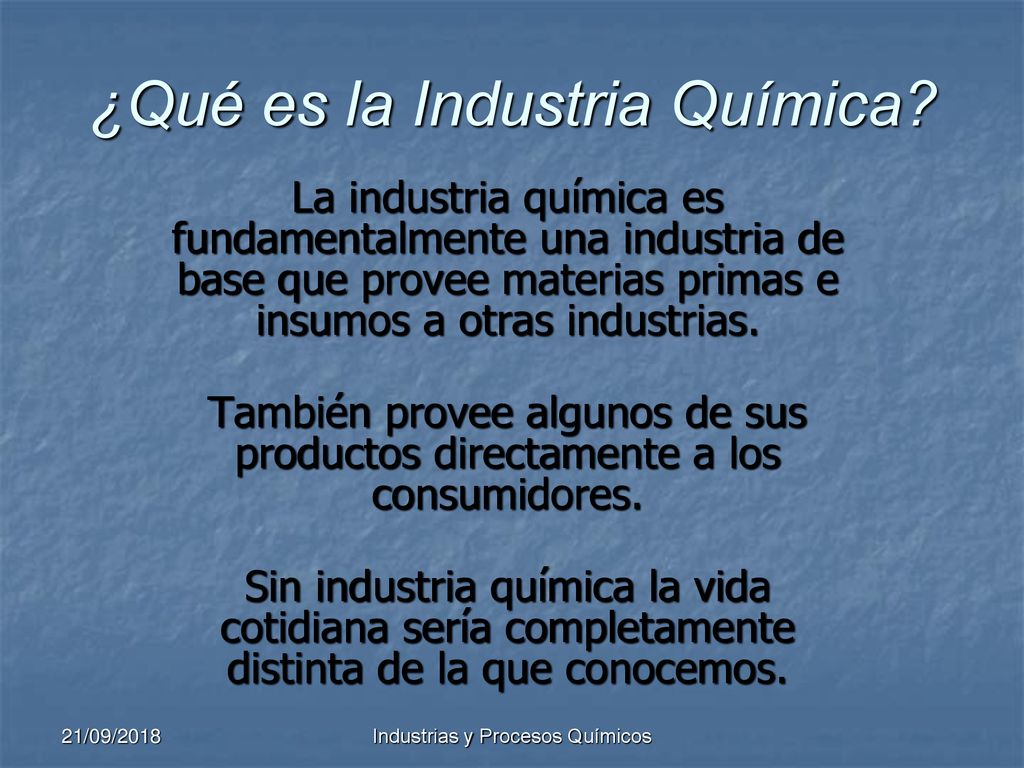

2 ¿Qué es la Industria Química?
La industria química es fundamentalmente una industria de base que provee materias primas e insumos a otras industrias. También provee algunos de sus productos directamente a los consumidores. Sin industria química la vida cotidiana sería completamente distinta de la que conocemos. 21/09/2018 Industrias y Procesos Químicos

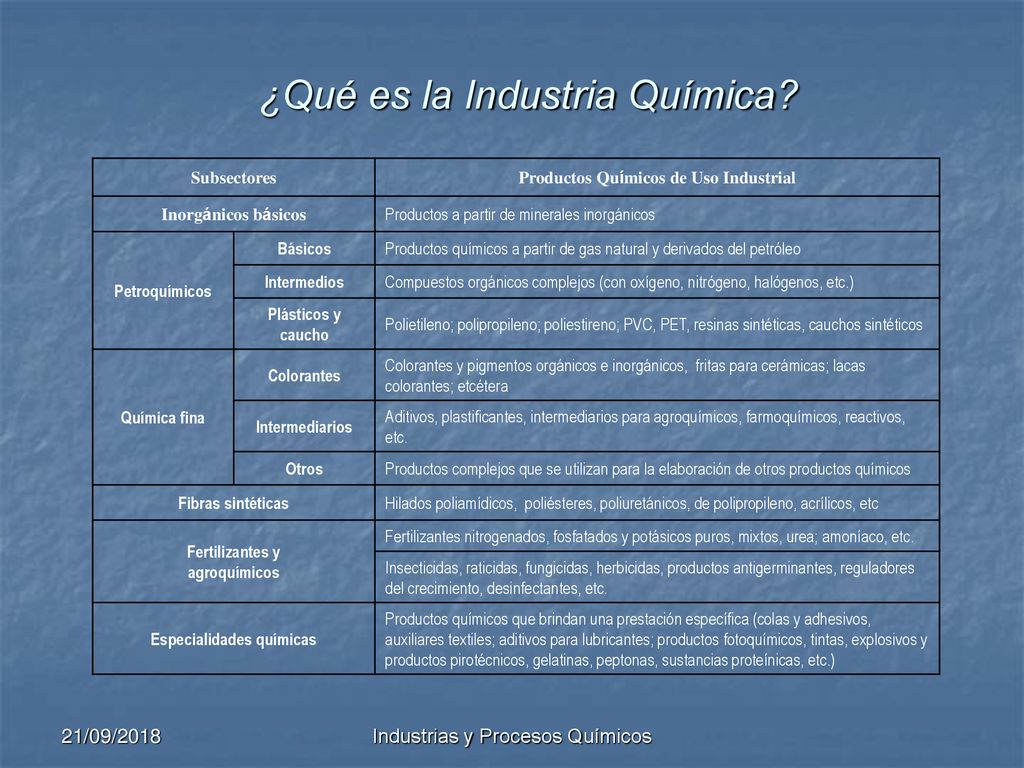

3 ¿Qué es la Industria Química?
Subsectores Productos Químicos de Uso Industrial Inorgánicos básicos Productos a partir de minerales inorgánicos Petroquímicos Básicos Productos químicos a partir de gas natural y derivados del petróleo Intermedios Compuestos orgánicos complejos (con oxígeno, nitrógeno, halógenos, etc.) Plásticos y caucho Polietileno; polipropileno; poliestireno; PVC, PET, resinas sintéticas, cauchos sintéticos Química fina Colorantes Colorantes y pigmentos orgánicos e inorgánicos, fritas para cerámicas; lacas colorantes; etcétera Intermediarios Aditivos, plastificantes, intermediarios para agroquímicos, farmoquímicos, reactivos, etc. Otros Productos complejos que se utilizan para la elaboración de otros productos químicos Fibras sintéticas Hilados poliamídicos, poliésteres, poliuretánicos, de polipropileno, acrílicos, etc Fertilizantes y agroquímicos Fertilizantes nitrogenados, fosfatados y potásicos puros, mixtos, urea; amoníaco, etc. Insecticidas, raticidas, fungicidas, herbicidas, productos antigerminantes, reguladores del crecimiento, desinfectantes, etc. Especialidades químicas Productos químicos que brindan una prestación específica (colas y adhesivos, auxiliares textiles; aditivos para lubricantes; productos fotoquímicos, tintas, explosivos y productos pirotécnicos, gelatinas, peptonas, sustancias proteínicas, etc.) 21/09/2018 Industrias y Procesos Químicos

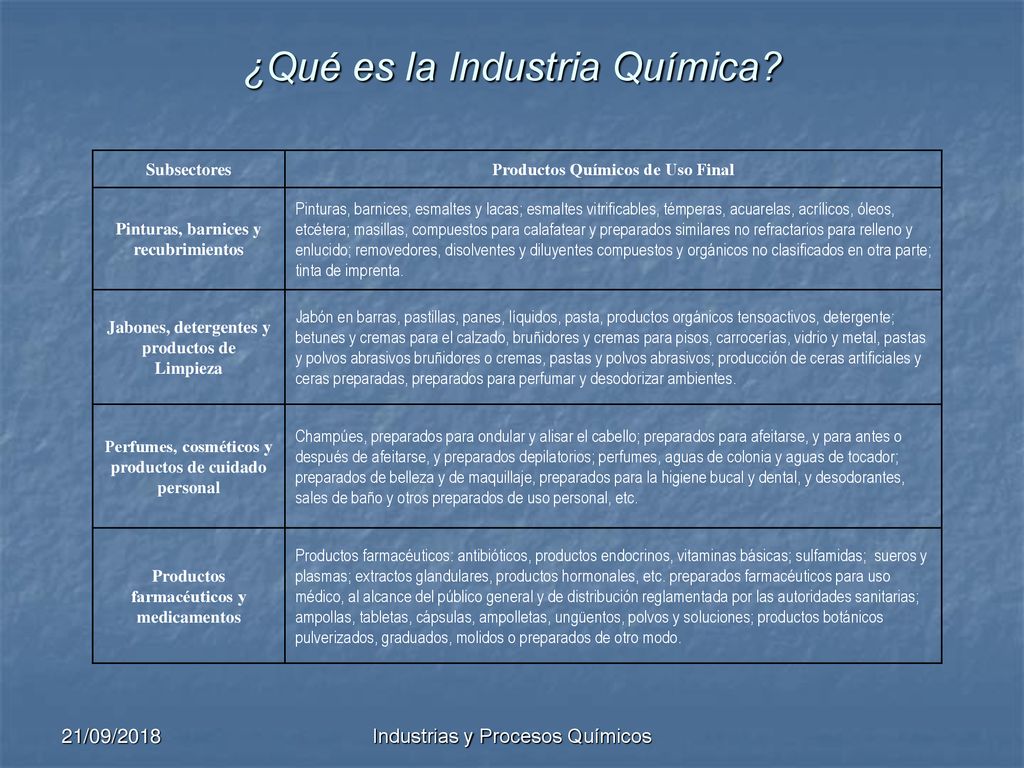

4 ¿Qué es la Industria Química?
Subsectores Productos Químicos de Uso Final Pinturas, barnices y recubrimientos Pinturas, barnices, esmaltes y lacas; esmaltes vitrificables, témperas, acuarelas, acrílicos, óleos, etcétera; masillas, compuestos para calafatear y preparados similares no refractarios para relleno y enlucido; removedores, disolventes y diluyentes compuestos y orgánicos no clasificados en otra parte; tinta de imprenta. Jabones, detergentes y productos de Limpieza Jabón en barras, pastillas, panes, líquidos, pasta, productos orgánicos tensoactivos, detergente; betunes y cremas para el calzado, bruñidores y cremas para pisos, carrocerías, vidrio y metal, pastas y polvos abrasivos bruñidores o cremas, pastas y polvos abrasivos; producción de ceras artificiales y ceras preparadas, preparados para perfumar y desodorizar ambientes. Perfumes, cosméticos y productos de cuidado personal Champúes, preparados para ondular y alisar el cabello; preparados para afeitarse, y para antes o después de afeitarse, y preparados depilatorios; perfumes, aguas de colonia y aguas de tocador; preparados de belleza y de maquillaje, preparados para la higiene bucal y dental, y desodorantes, sales de baño y otros preparados de uso personal, etc. Productos farmacéuticos y medicamentos Productos farmacéuticos: antibióticos, productos endocrinos, vitaminas básicas; sulfamidas; sueros y plasmas; extractos glandulares, productos hormonales, etc. preparados farmacéuticos para uso médico, al alcance del público general y de distribución reglamentada por las autoridades sanitarias; ampollas, tabletas, cápsulas, ampolletas, ungüentos, polvos y soluciones; productos botánicos pulverizados, graduados, molidos o preparados de otro modo. 21/09/2018 Industrias y Procesos Químicos

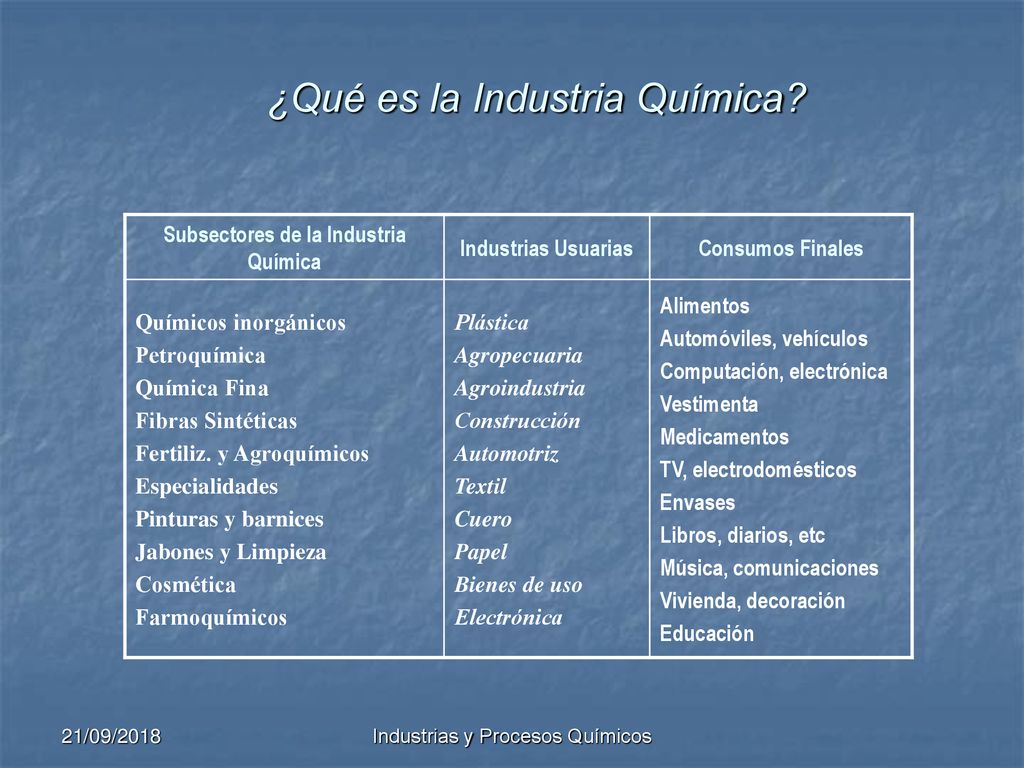

5 ¿Qué es la Industria Química?
Subsectores de la Industria Química Industrias Usuarias Consumos Finales Químicos inorgánicos Petroquímica Química Fina Fibras Sintéticas Fertiliz. y Agroquímicos Especialidades Pinturas y barnices Jabones y Limpieza Cosmética Farmoquímicos Plástica Agropecuaria Agroindustria Construcción Automotriz Textil Cuero Papel Bienes de uso Electrónica Alimentos Automóviles, vehículos Computación, electrónica Vestimenta Medicamentos TV, electrodomésticos Envases Libros, diarios, etc Música, comunicaciones Vivienda, decoración Educación 21/09/2018 Industrias y Procesos Químicos

6 Industrias y Procesos Químicos
Proceso químico Sucesión ordenada de operaciones físicas y químicas que transforman la materia prima en productos de interés a escala industrial. 21/09/2018 Industrias y Procesos Químicos

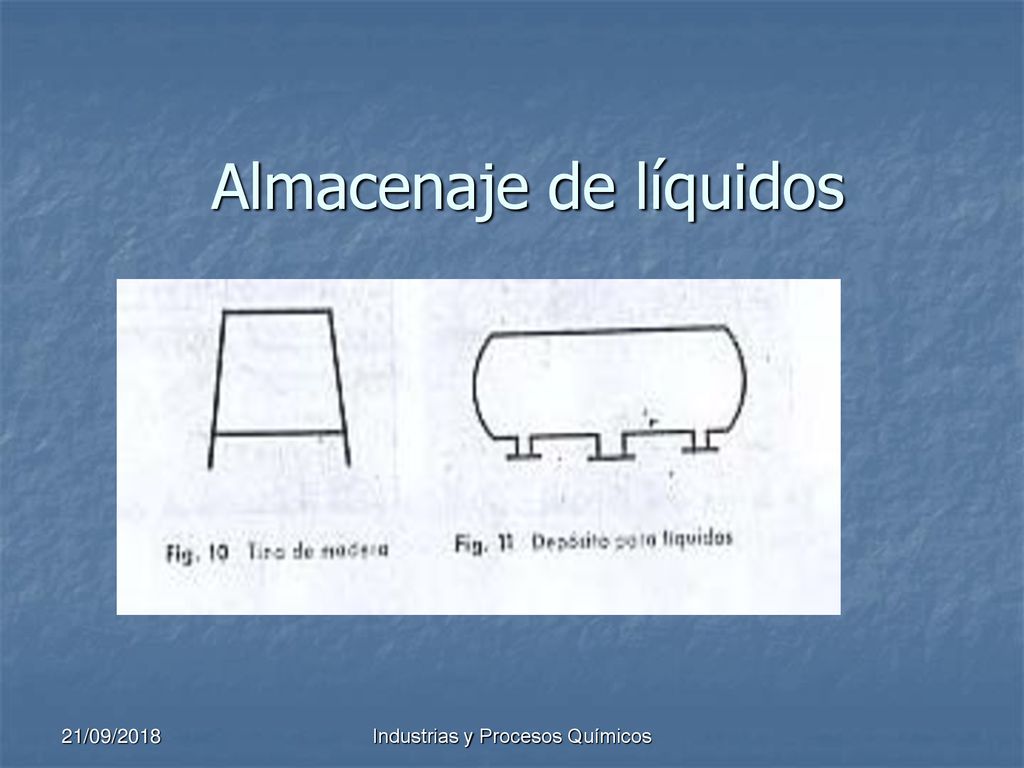

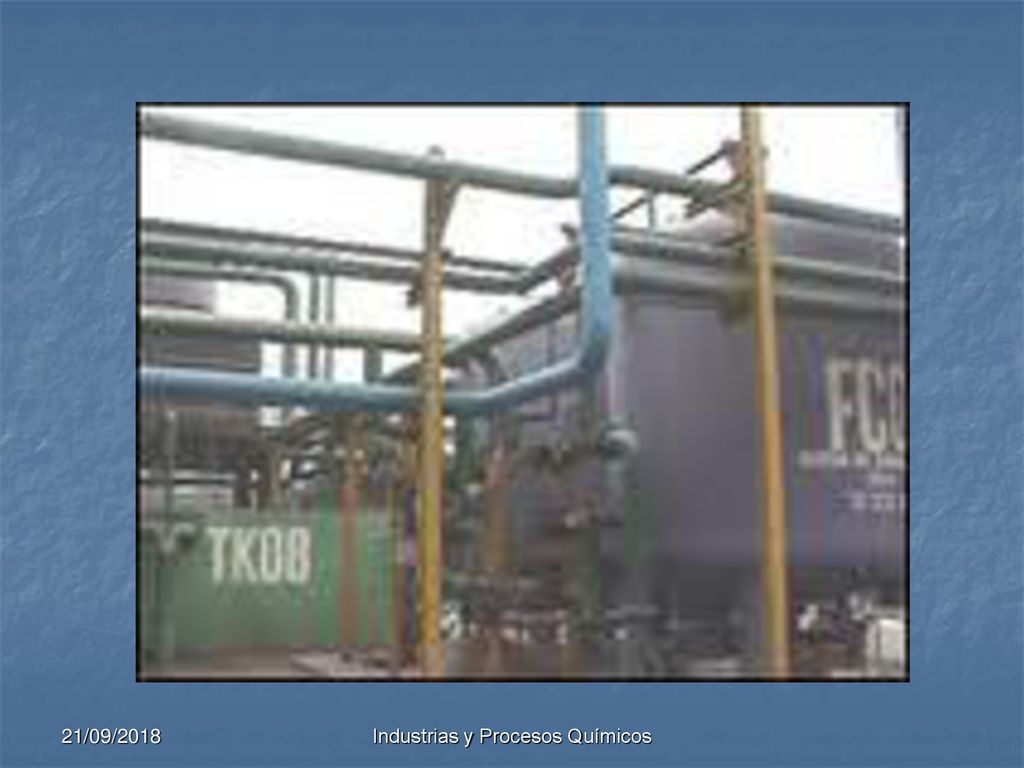

7 Almacenaje de líquidos
21/09/2018 Industrias y Procesos Químicos

8 Industrias y Procesos Químicos

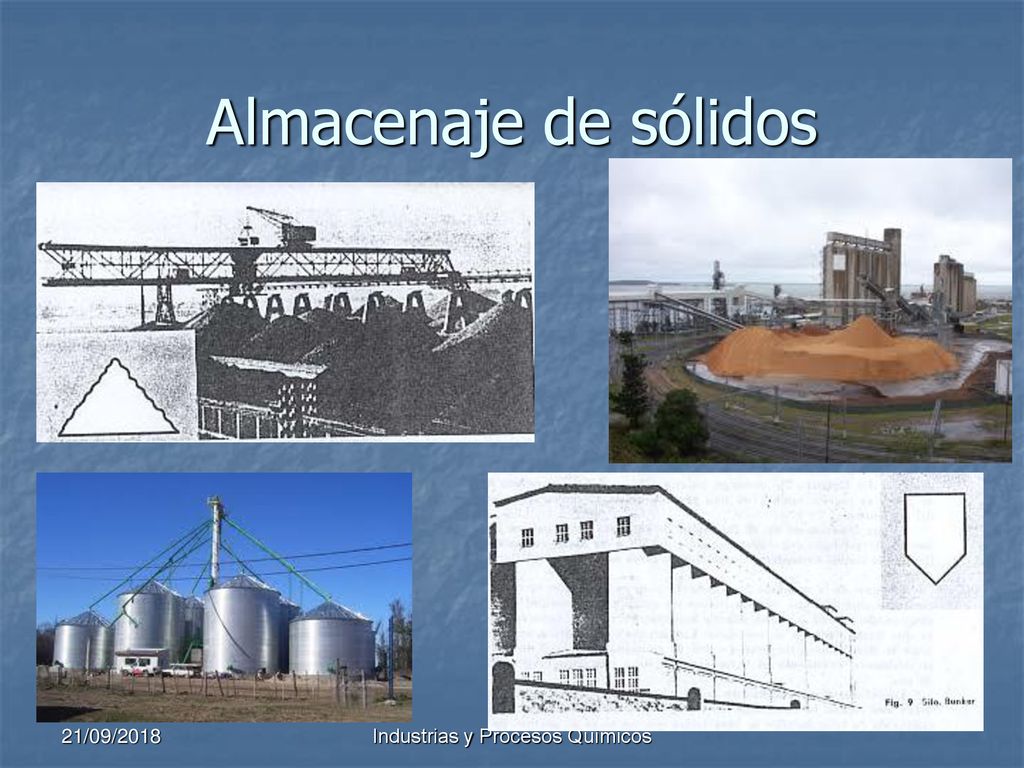

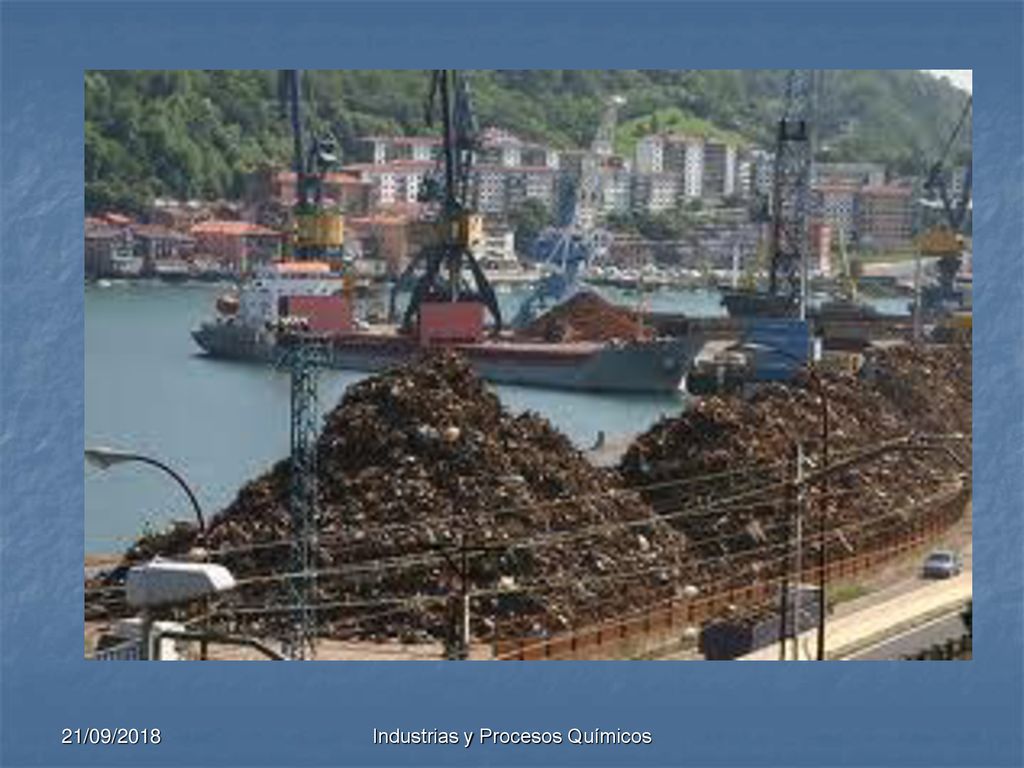

Almacenaje de sólidos 21/09/2018 Industrias y Procesos Químicos

9 Industrias y Procesos Químicos
21/09/2018 Industrias y Procesos Químicos

10 Industrias y Procesos Químicos

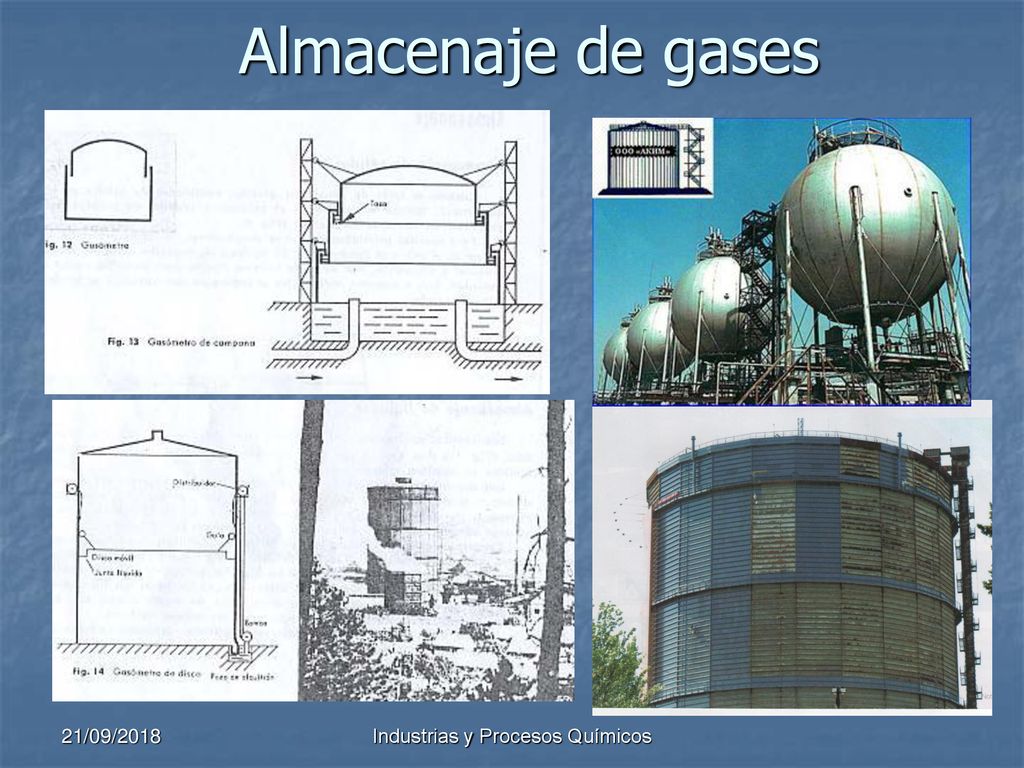

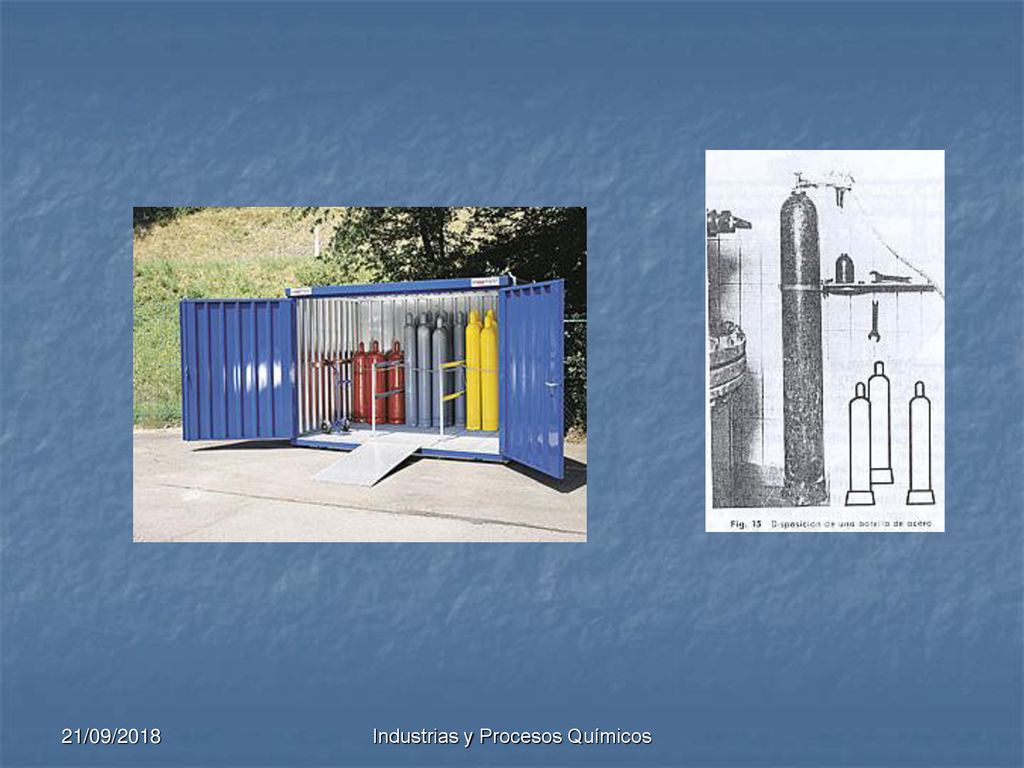

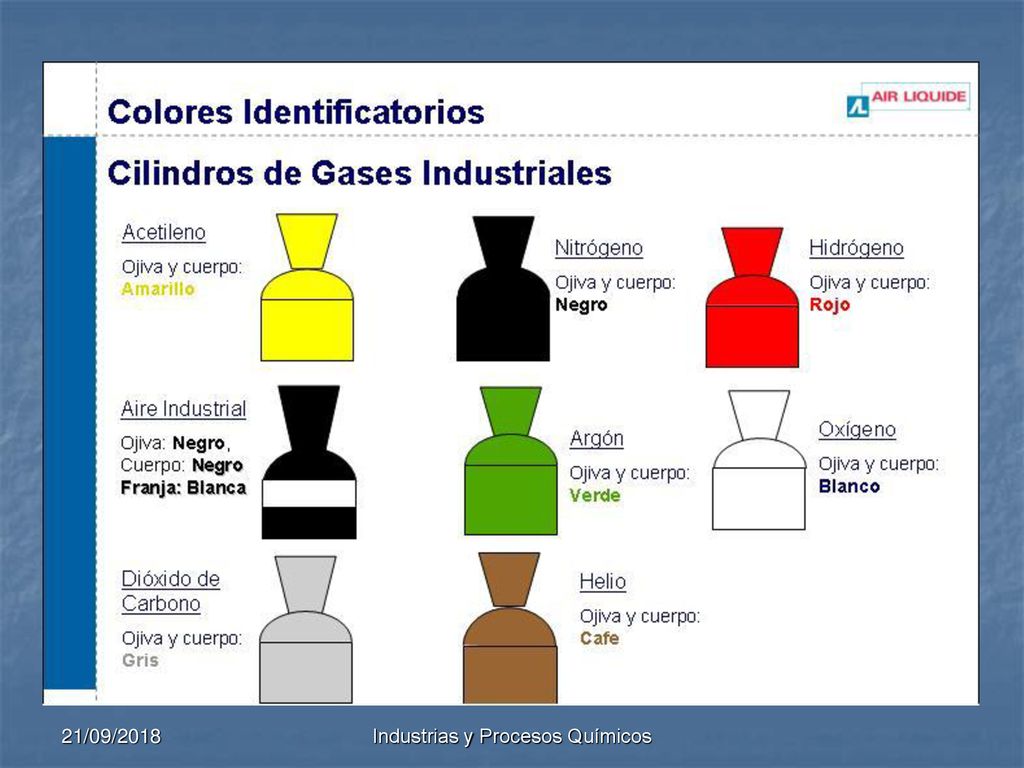

Almacenaje de gases 21/09/2018 Industrias y Procesos Químicos

11 Industrias y Procesos Químicos
21/09/2018 Industrias y Procesos Químicos

12 Industrias y Procesos Químicos
21/09/2018 Industrias y Procesos Químicos

13 Industrias y Procesos Químicos

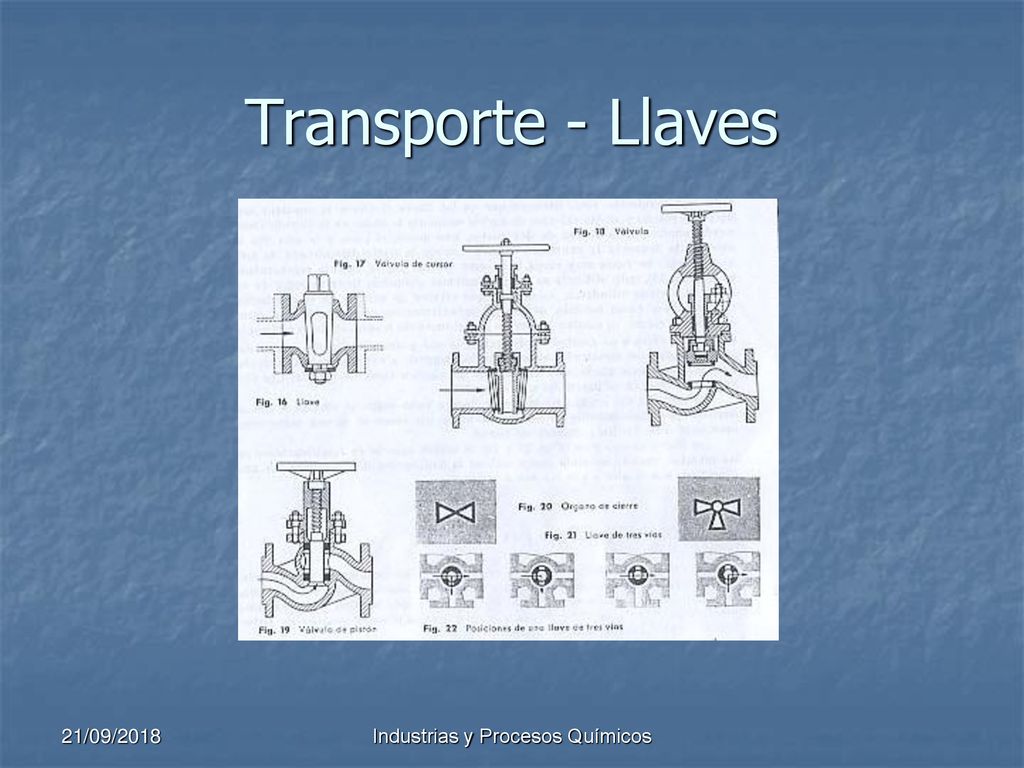

Transporte - Llaves 21/09/2018 Industrias y Procesos Químicos

14 Industrias y Procesos Químicos
21/09/2018 Industrias y Procesos Químicos

15 Industrias y Procesos Químicos

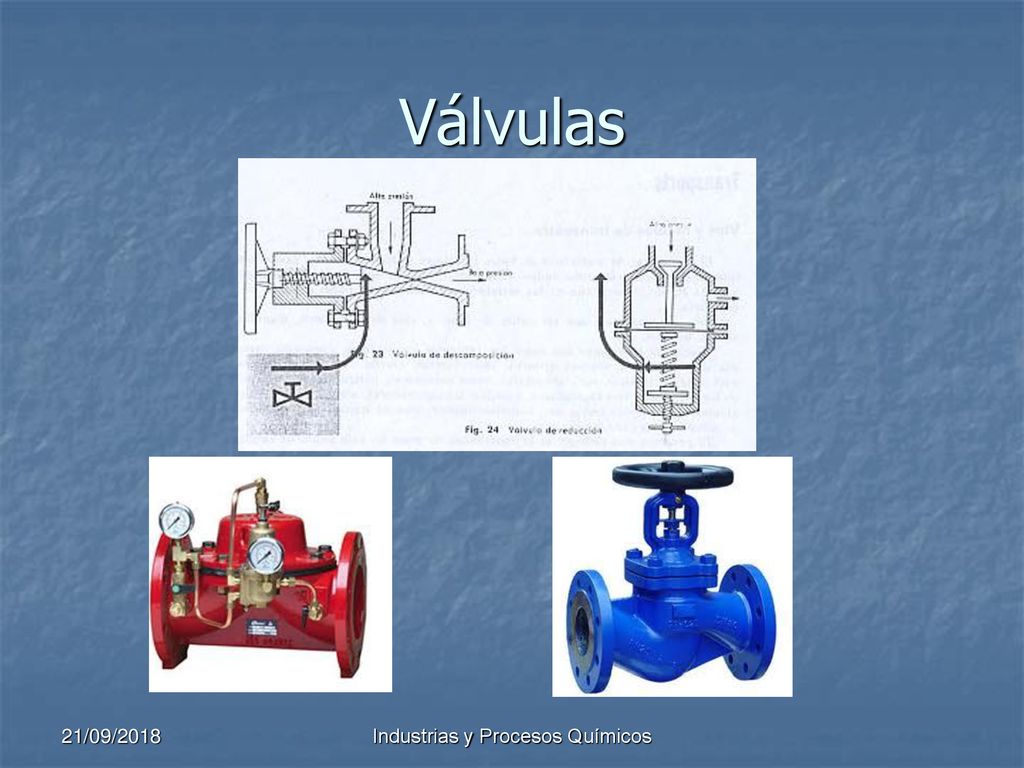

Válvulas 21/09/2018 Industrias y Procesos Químicos

16 Industrias y Procesos Químicos

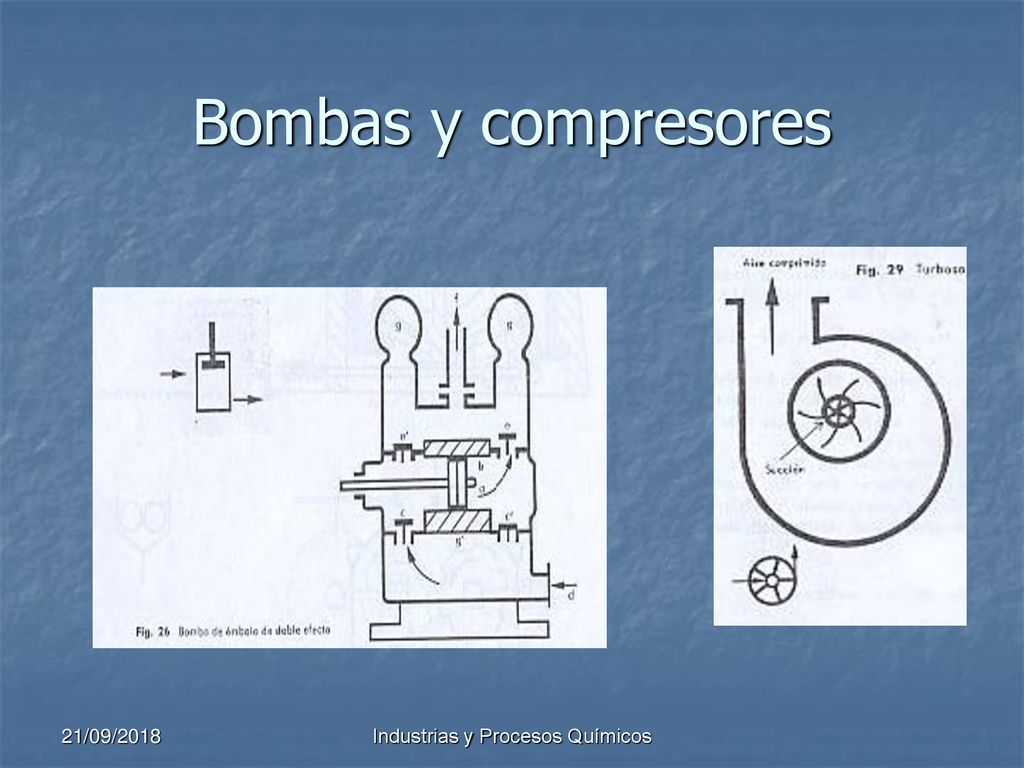

Bombas y compresores 21/09/2018 Industrias y Procesos Químicos

17 Industrias y Procesos Químicos

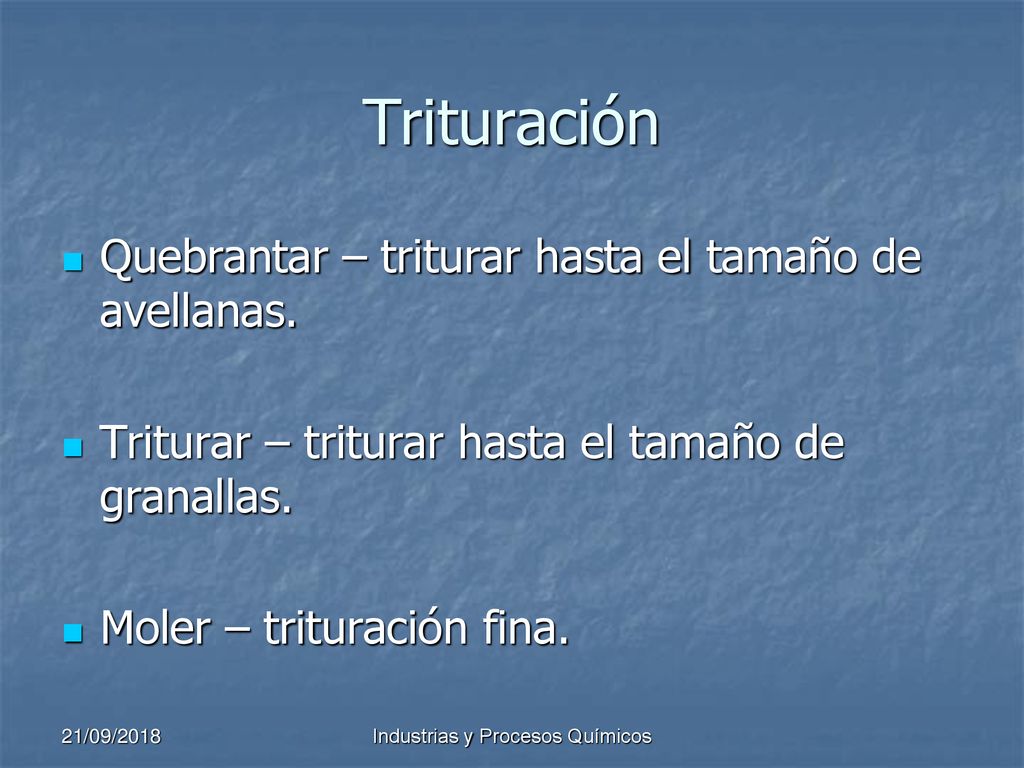

Trituración Quebrantar – triturar hasta el tamaño de avellanas. Triturar – triturar hasta el tamaño de granallas. Moler – trituración fina. 21/09/2018 Industrias y Procesos Químicos

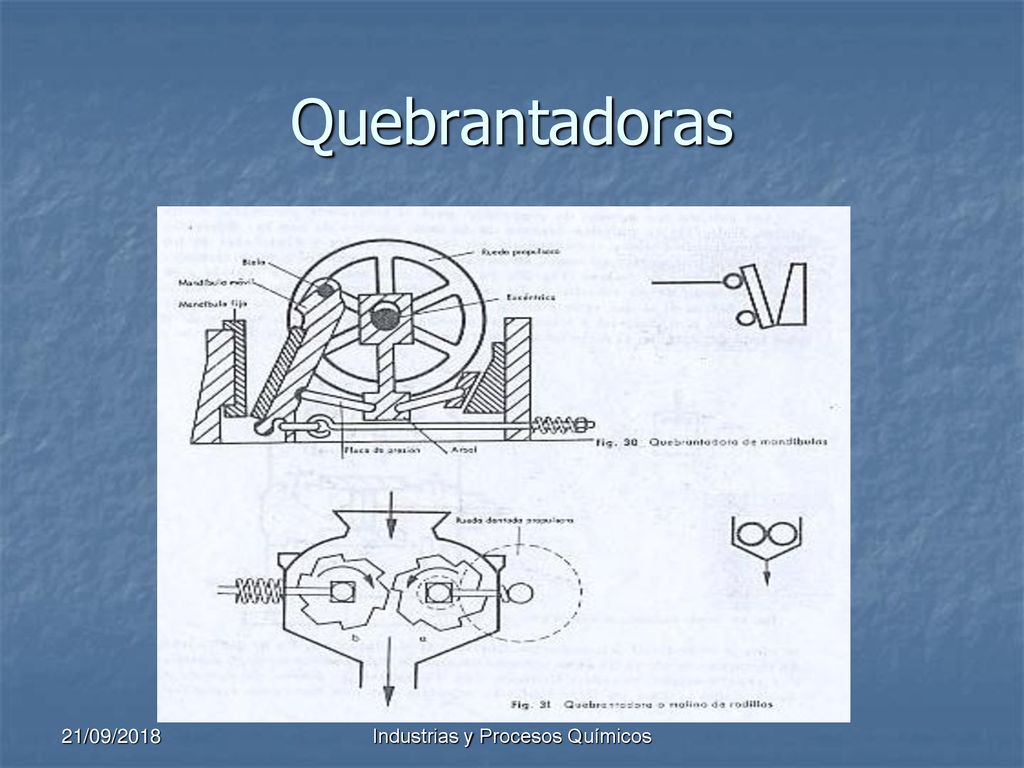

18 Industrias y Procesos Químicos
Quebrantadoras 21/09/2018 Industrias y Procesos Químicos

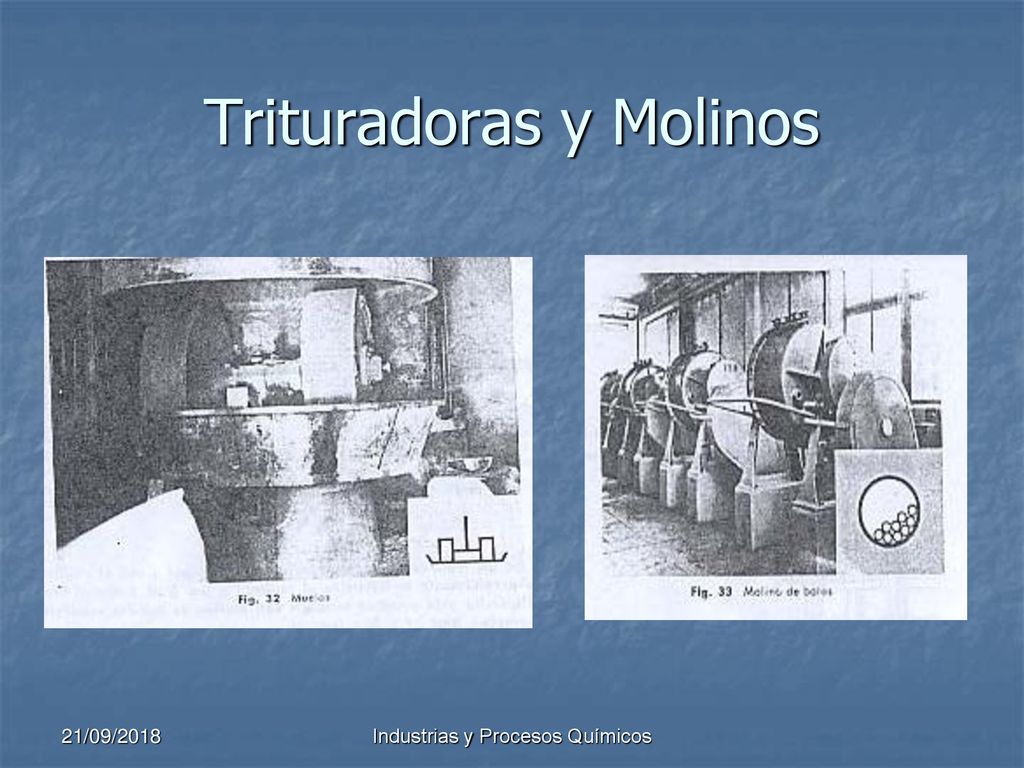

19 Trituradoras y Molinos
21/09/2018 Industrias y Procesos Químicos

20 Industrias y Procesos Químicos

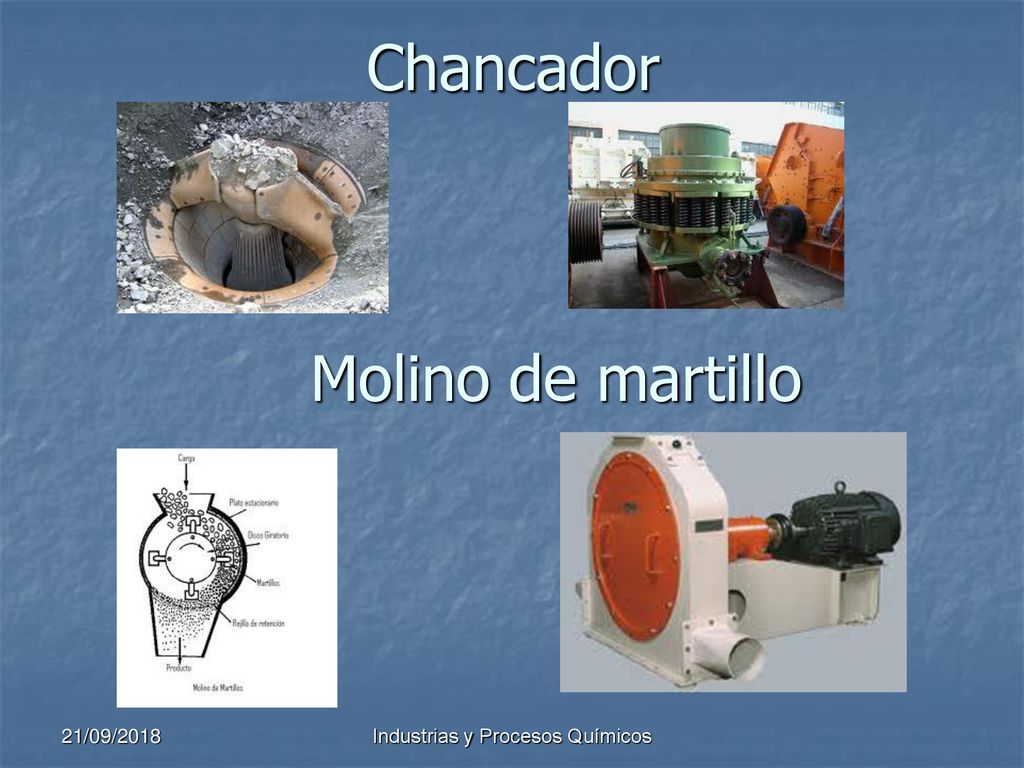

Chancador Molino de martillo 21/09/2018 Industrias y Procesos Químicos

21 Industrias y Procesos Químicos

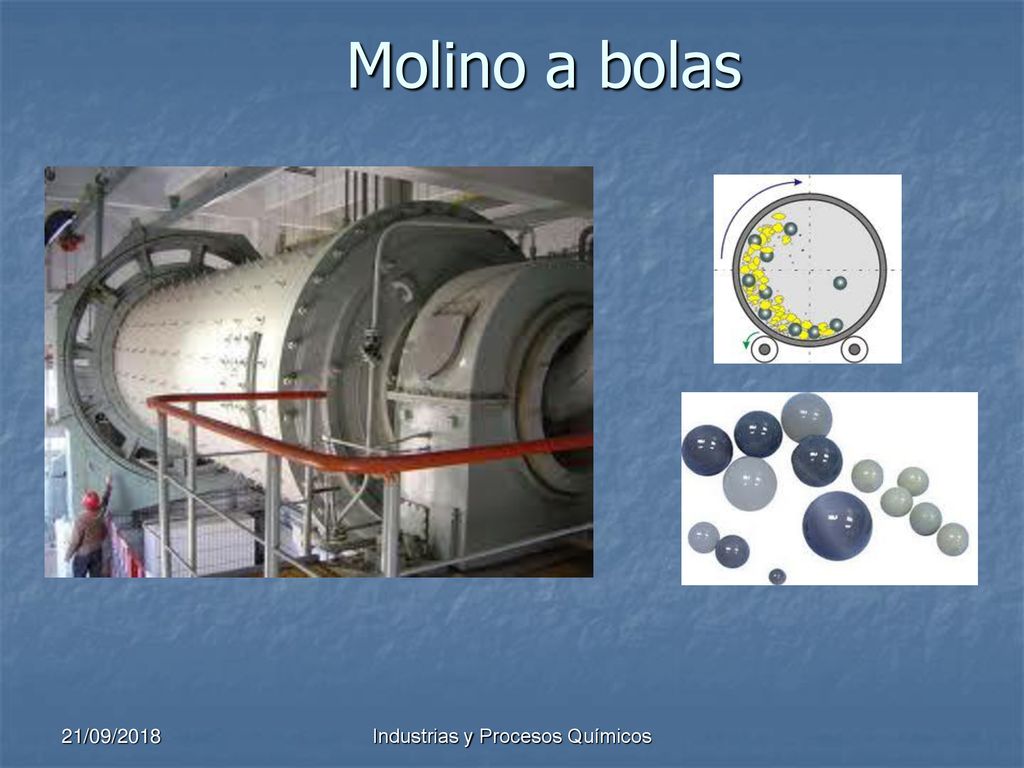

Molino a bolas 21/09/2018 Industrias y Procesos Químicos

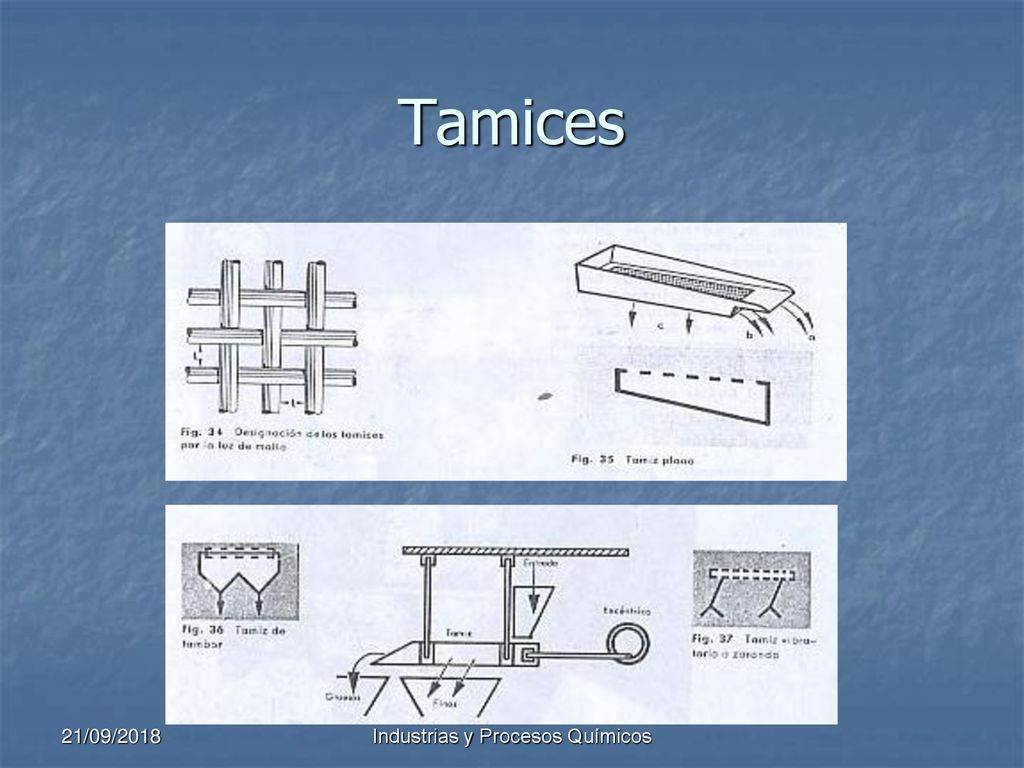

22 Industrias y Procesos Químicos

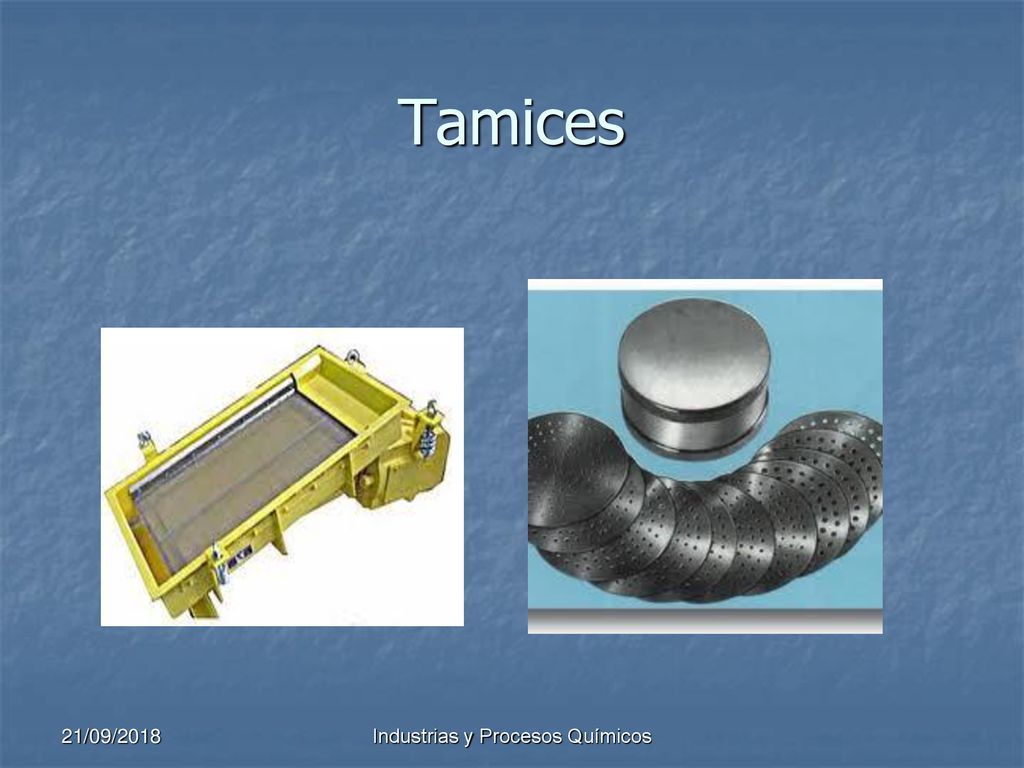

Tamices 21/09/2018 Industrias y Procesos Químicos

23 Industrias y Procesos Químicos
Tamices 21/09/2018 Industrias y Procesos Químicos

24 Industrias y Procesos Químicos

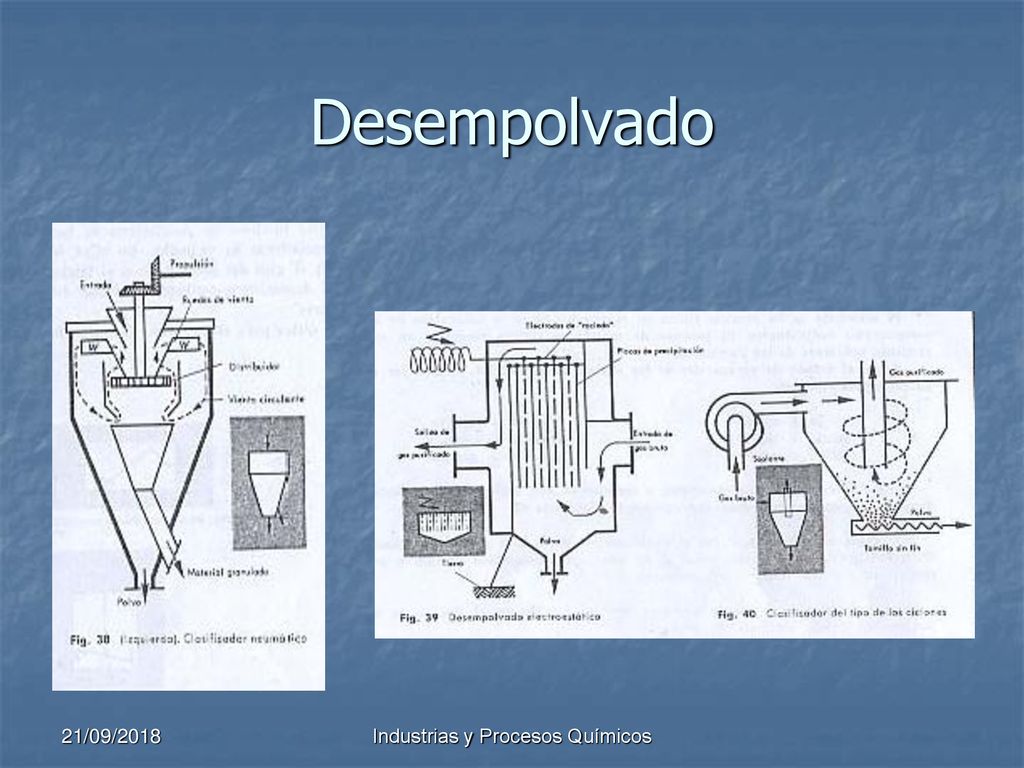

Desempolvado 21/09/2018 Industrias y Procesos Químicos

25 Industrias y Procesos Químicos

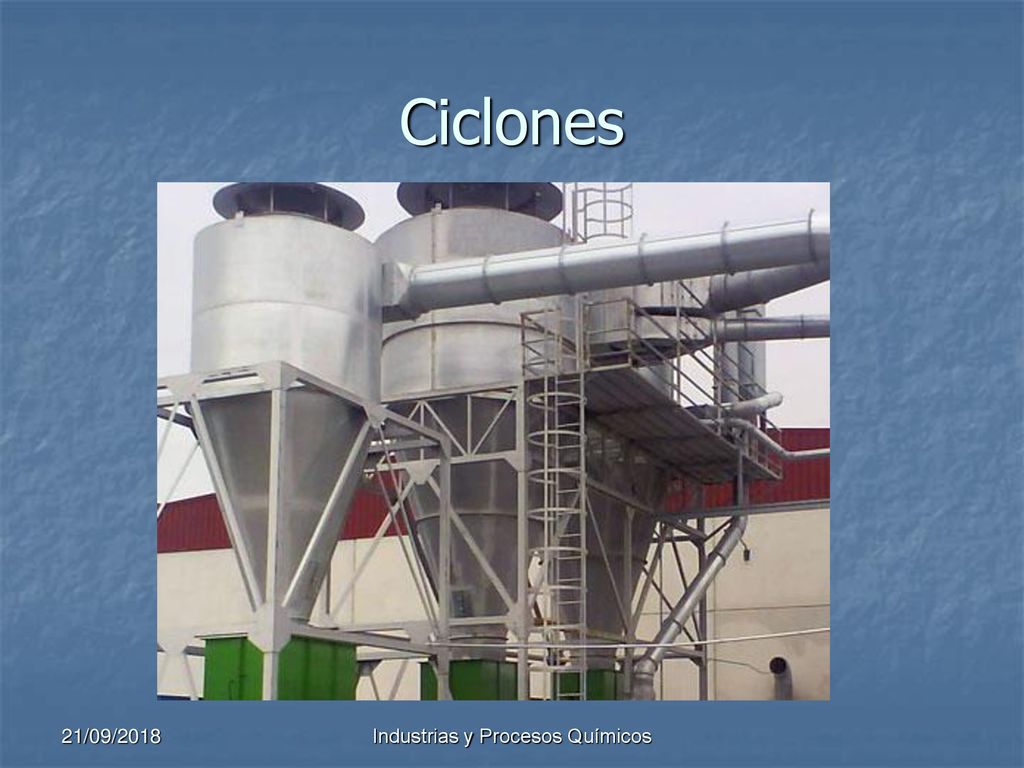

Ciclones 21/09/2018 Industrias y Procesos Químicos

26 Industrias y Procesos Químicos

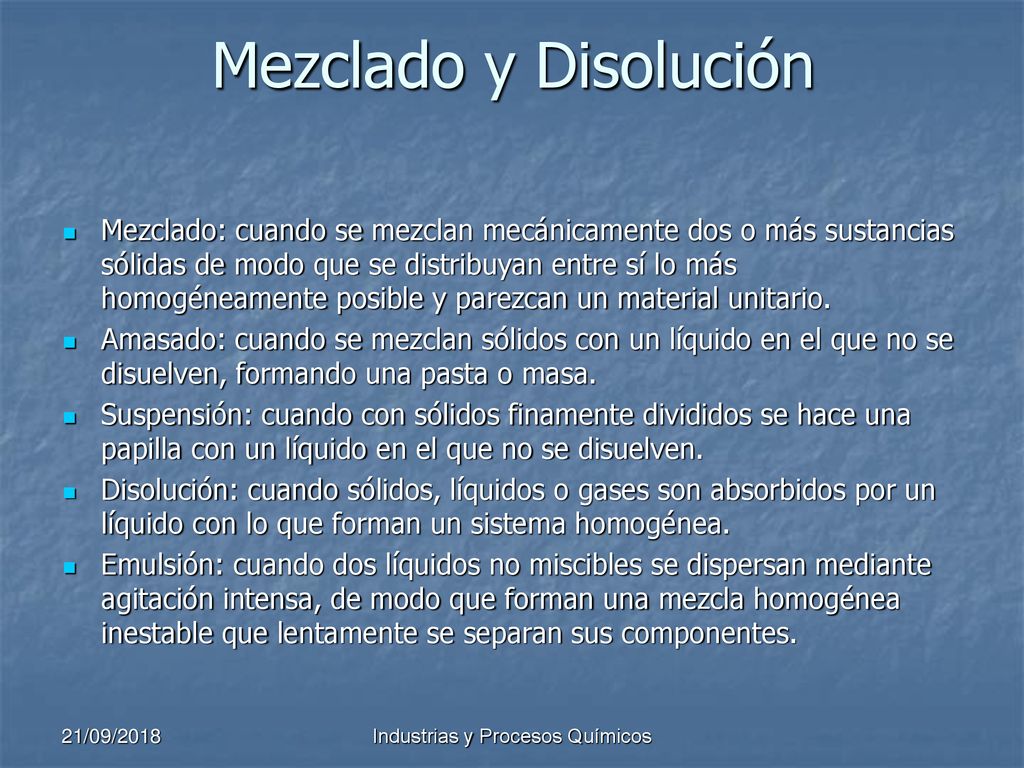

Mezclado y Disolución Mezclado: cuando se mezclan mecánicamente dos o más sustancias sólidas de modo que se distribuyan entre sí lo más homogéneamente posible y parezcan un material unitario. Amasado: cuando se mezclan sólidos con un líquido en el que no se disuelven, formando una pasta o masa. Suspensión: cuando con sólidos finamente divididos se hace una papilla con un líquido en el que no se disuelven. Disolución: cuando sólidos, líquidos o gases son absorbidos por un líquido con lo que forman un sistema homogénea. Emulsión: cuando dos líquidos no miscibles se dispersan mediante agitación intensa, de modo que forman una mezcla homogénea inestable que lentamente se separan sus componentes. 21/09/2018 Industrias y Procesos Químicos

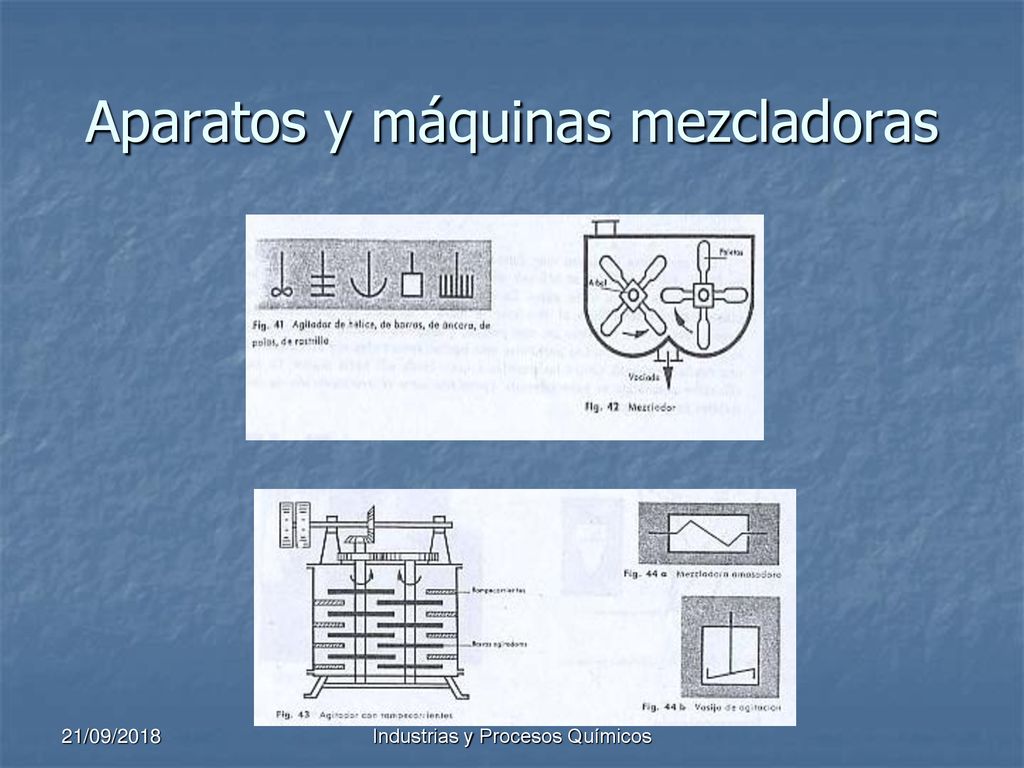

27 Aparatos y máquinas mezcladoras
21/09/2018 Industrias y Procesos Químicos

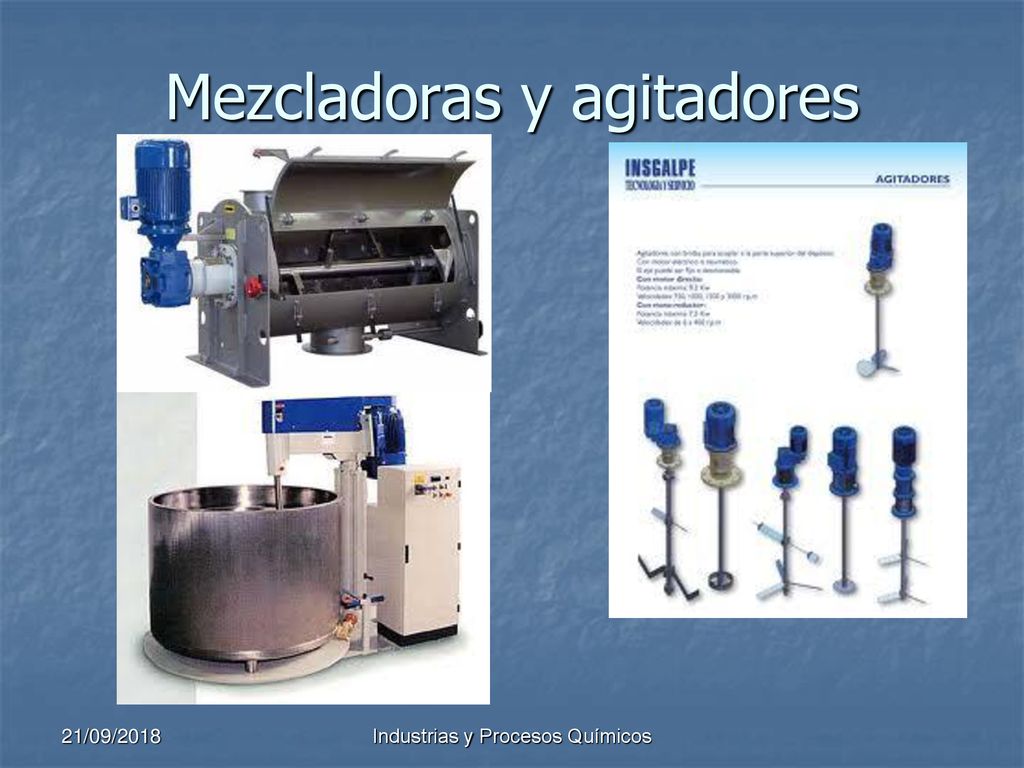

28 Mezcladoras y agitadores
21/09/2018 Industrias y Procesos Químicos

29 Industrias y Procesos Químicos

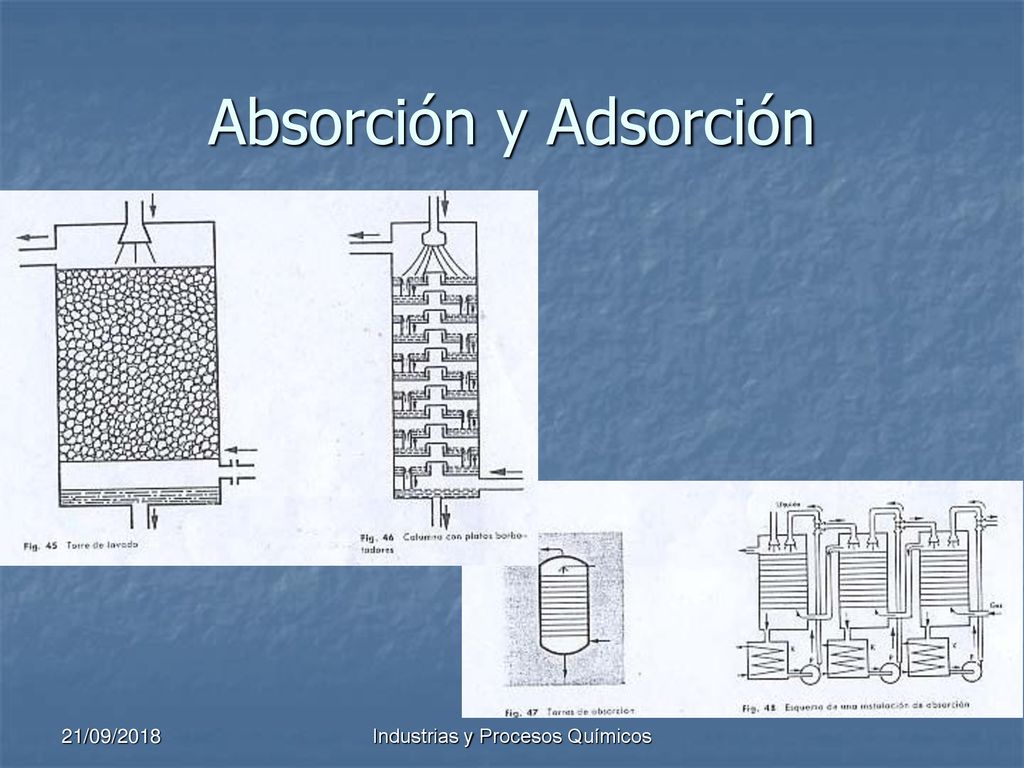

Absorción y Adsorción 21/09/2018 Industrias y Procesos Químicos

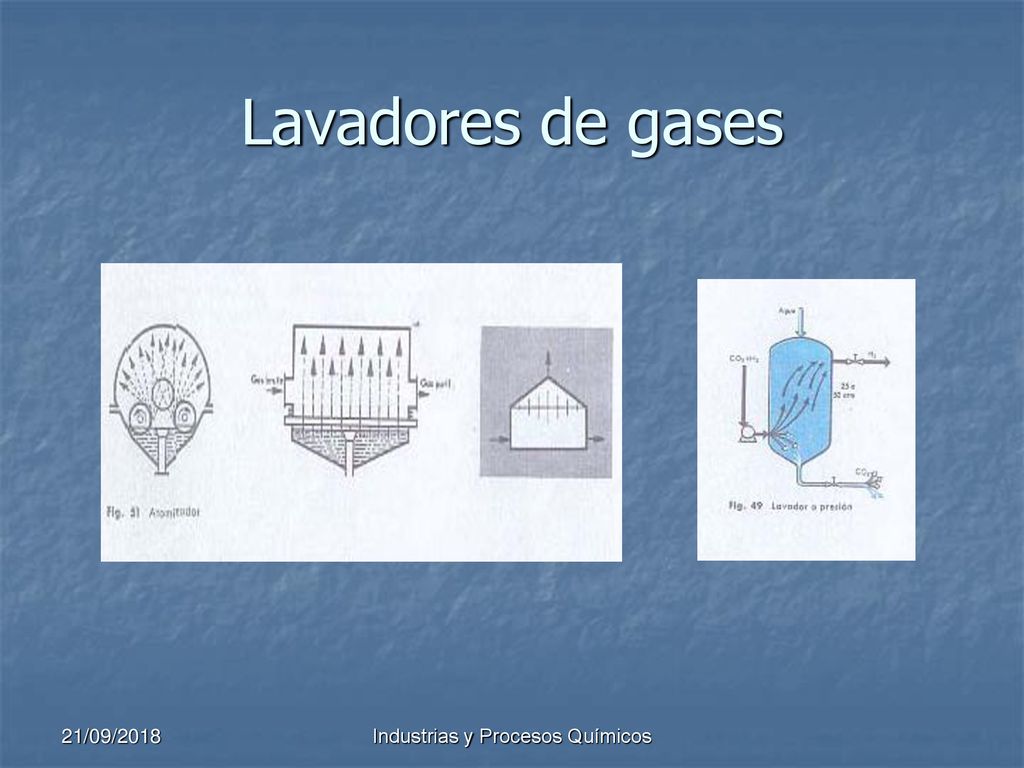

30 Industrias y Procesos Químicos
Lavadores de gases 21/09/2018 Industrias y Procesos Químicos

31 Industrias y Procesos Químicos

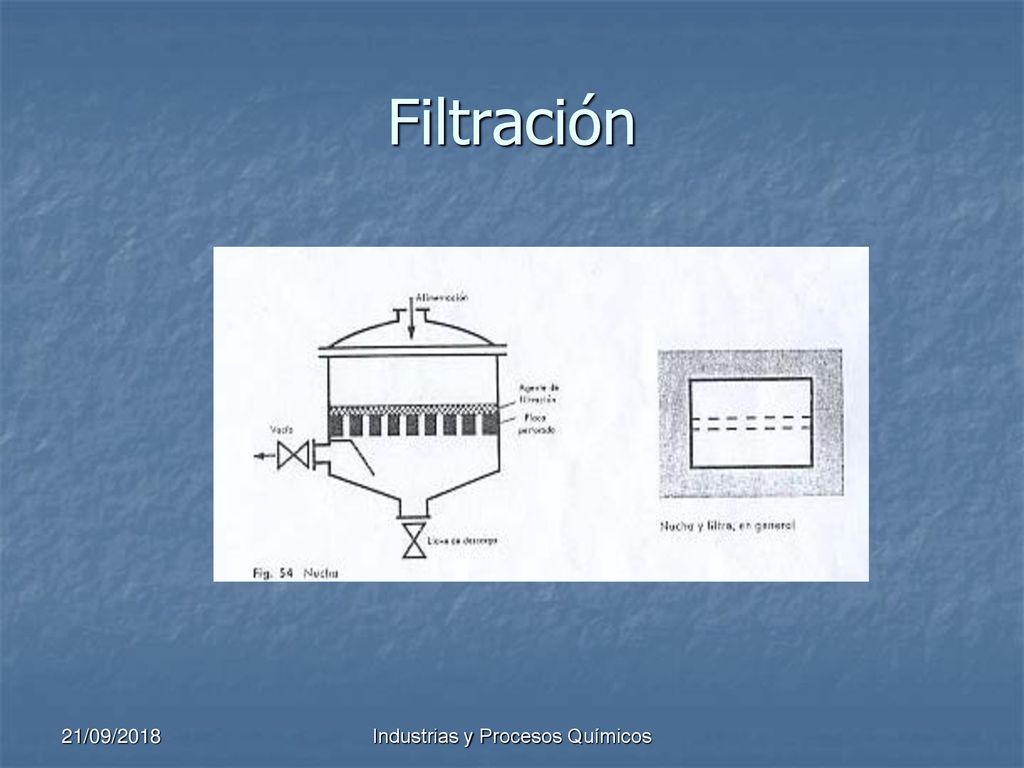

Filtración 21/09/2018 Industrias y Procesos Químicos

32 Industrias y Procesos Químicos

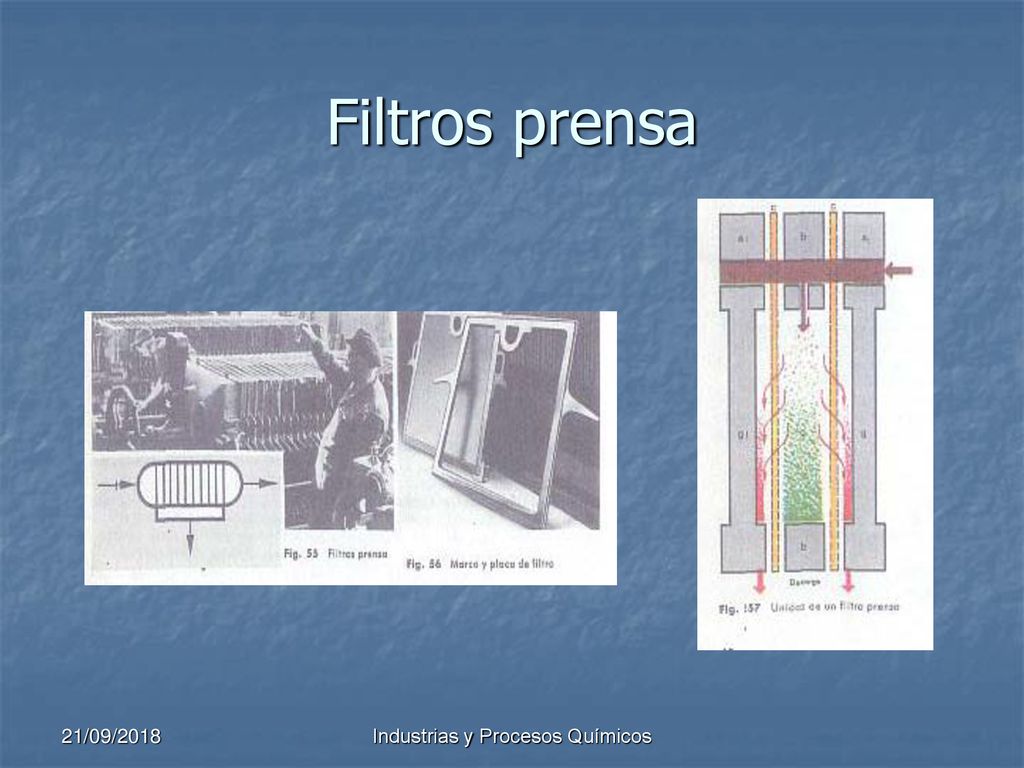

Filtros prensa 21/09/2018 Industrias y Procesos Químicos

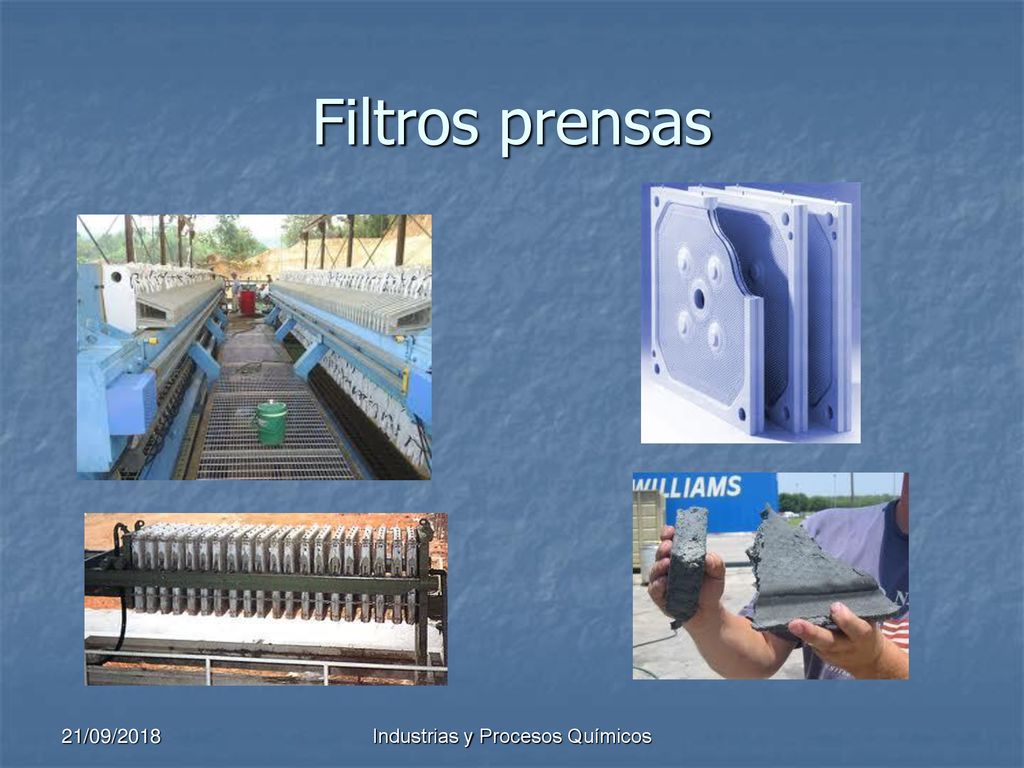

33 Industrias y Procesos Químicos
Filtros prensas 21/09/2018 Industrias y Procesos Químicos

34 Industrias y Procesos Químicos

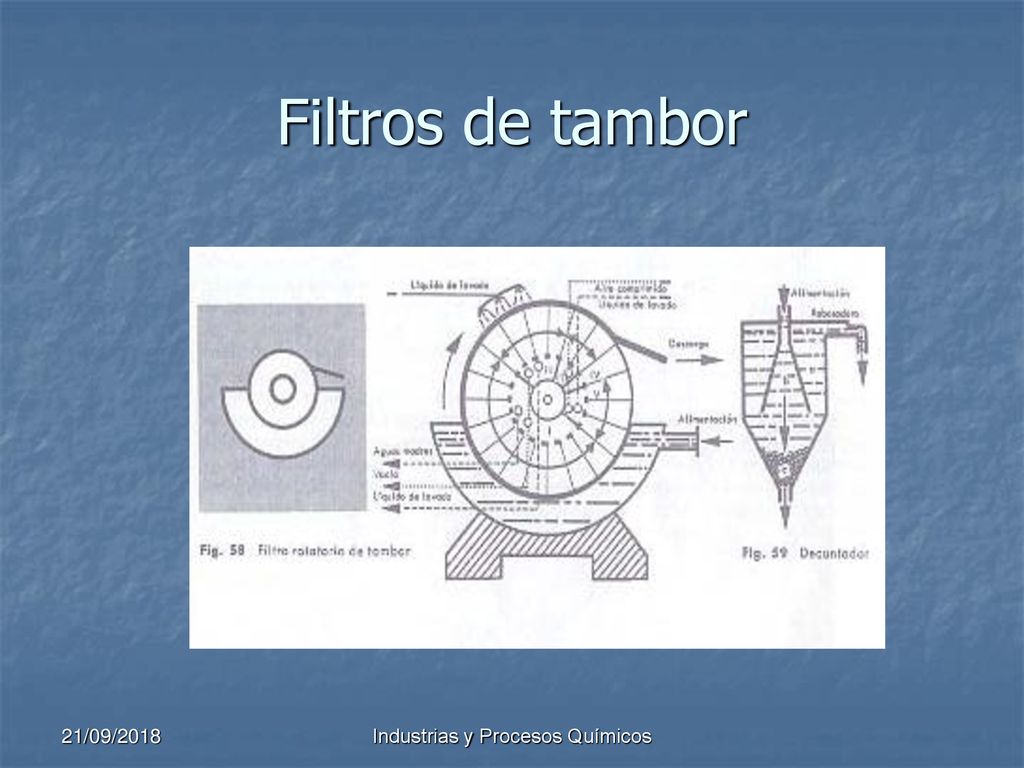

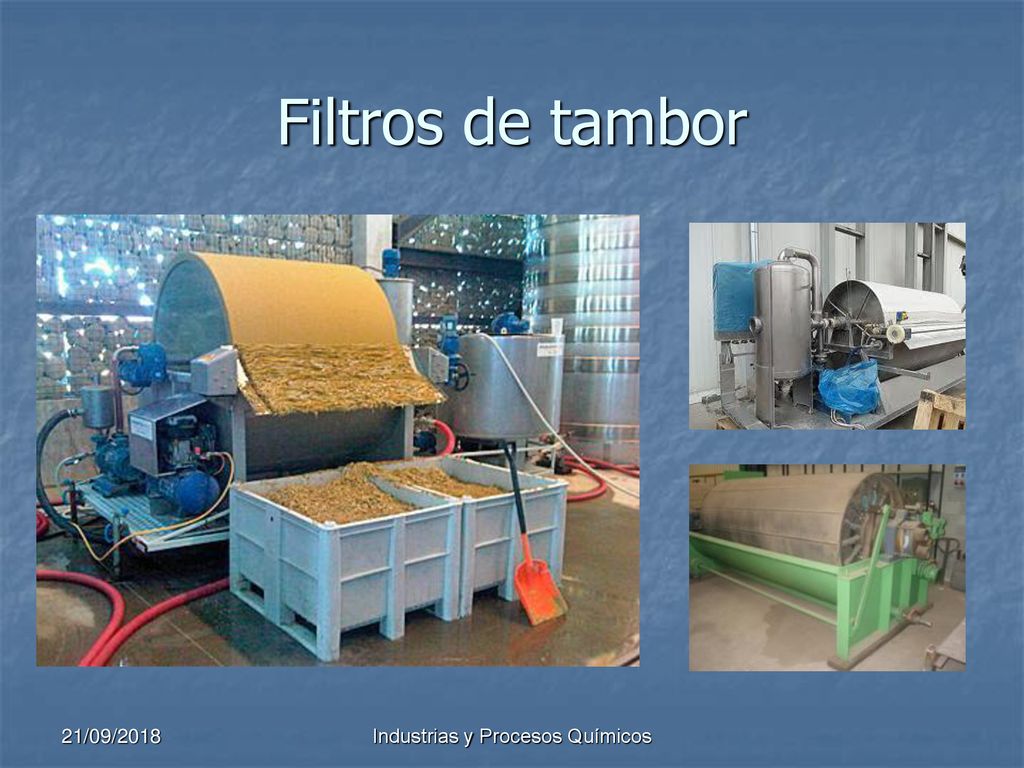

Filtros de tambor 21/09/2018 Industrias y Procesos Químicos

35 Industrias y Procesos Químicos
Filtros de tambor 21/09/2018 Industrias y Procesos Químicos

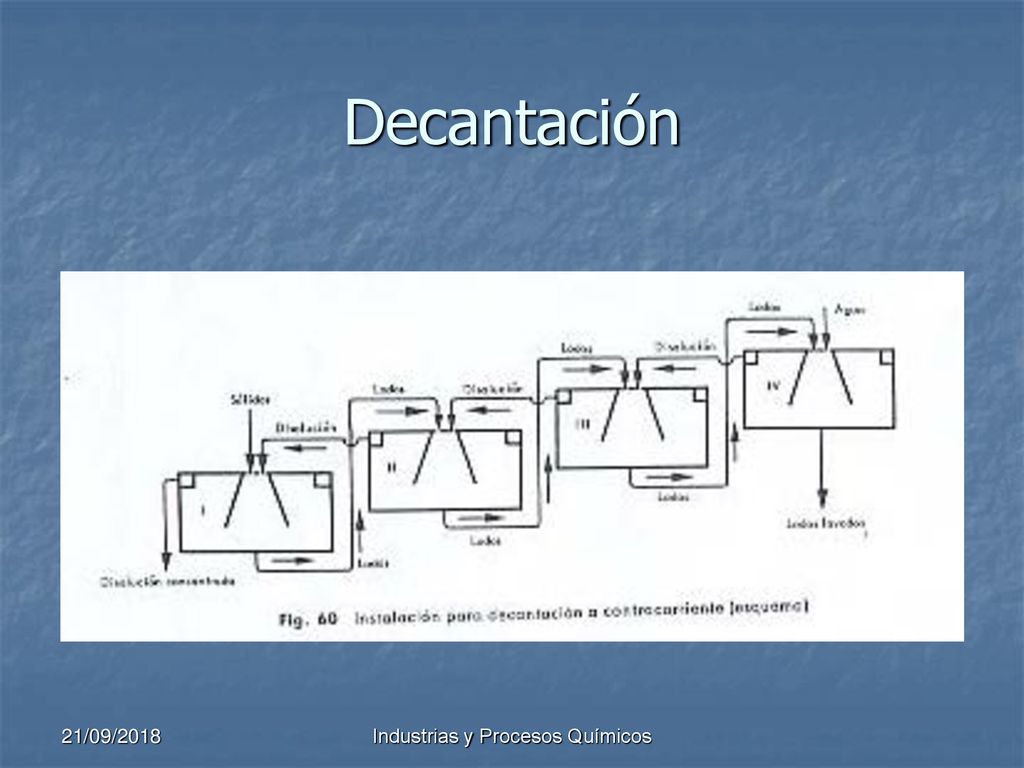

36 Industrias y Procesos Químicos
Decantación 21/09/2018 Industrias y Procesos Químicos

37 Industrias y Procesos Químicos

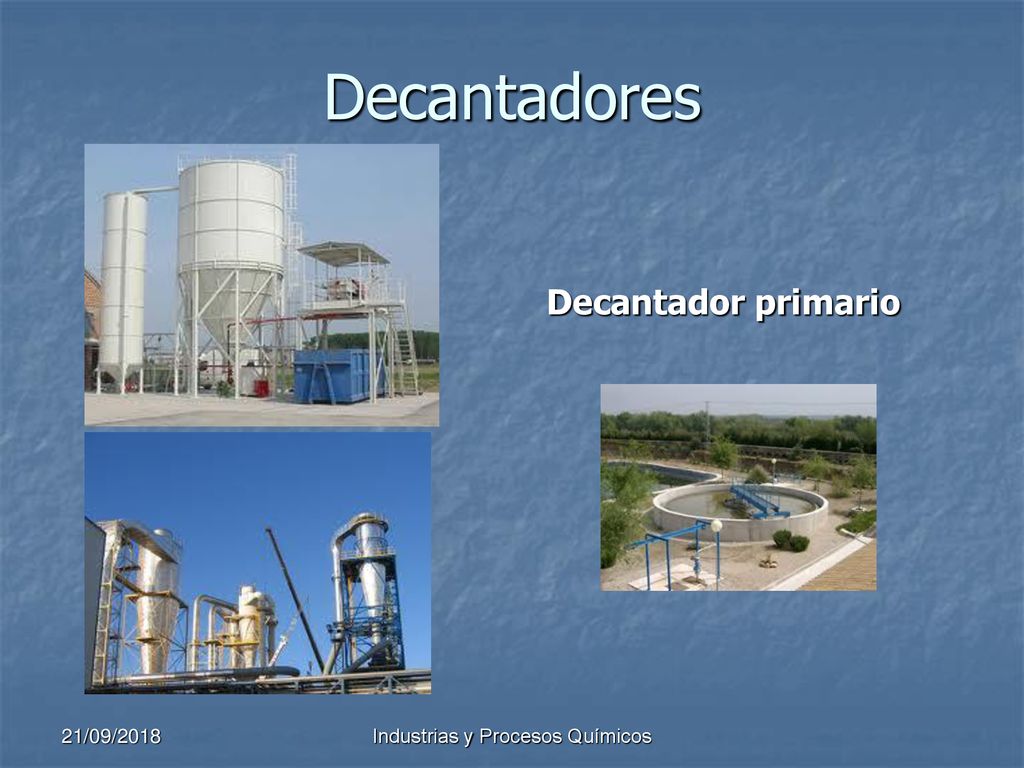

Decantadores Decantador primario 21/09/2018 Industrias y Procesos Químicos

38 Industrias y Procesos Químicos

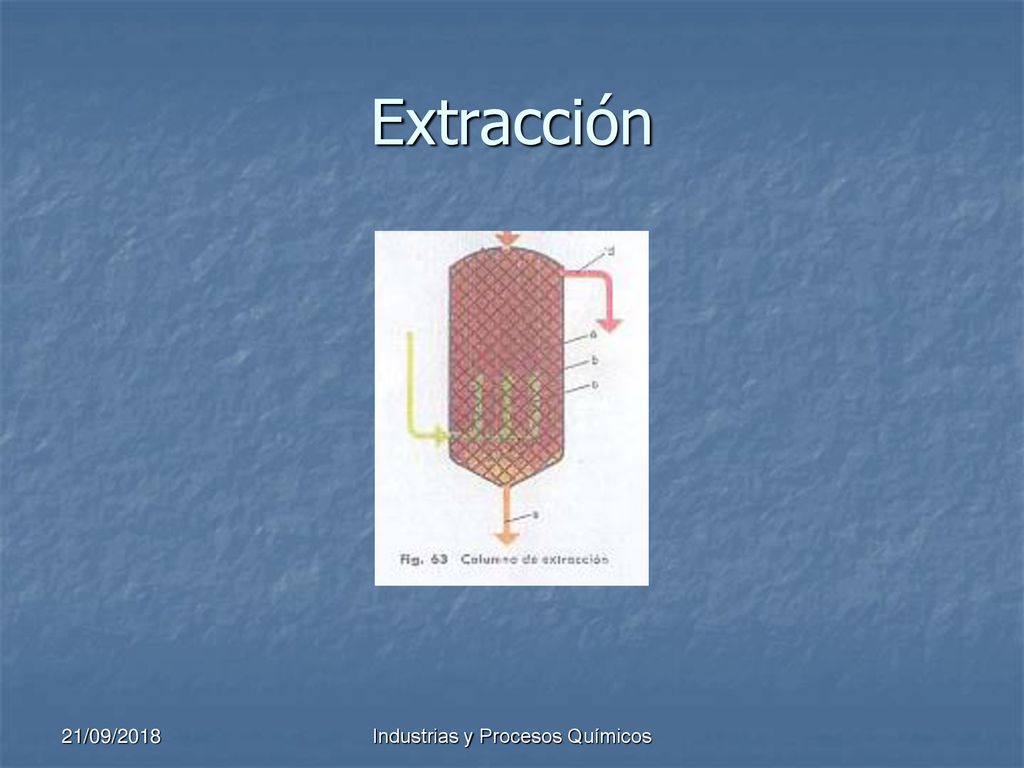

Extracción 21/09/2018 Industrias y Procesos Químicos

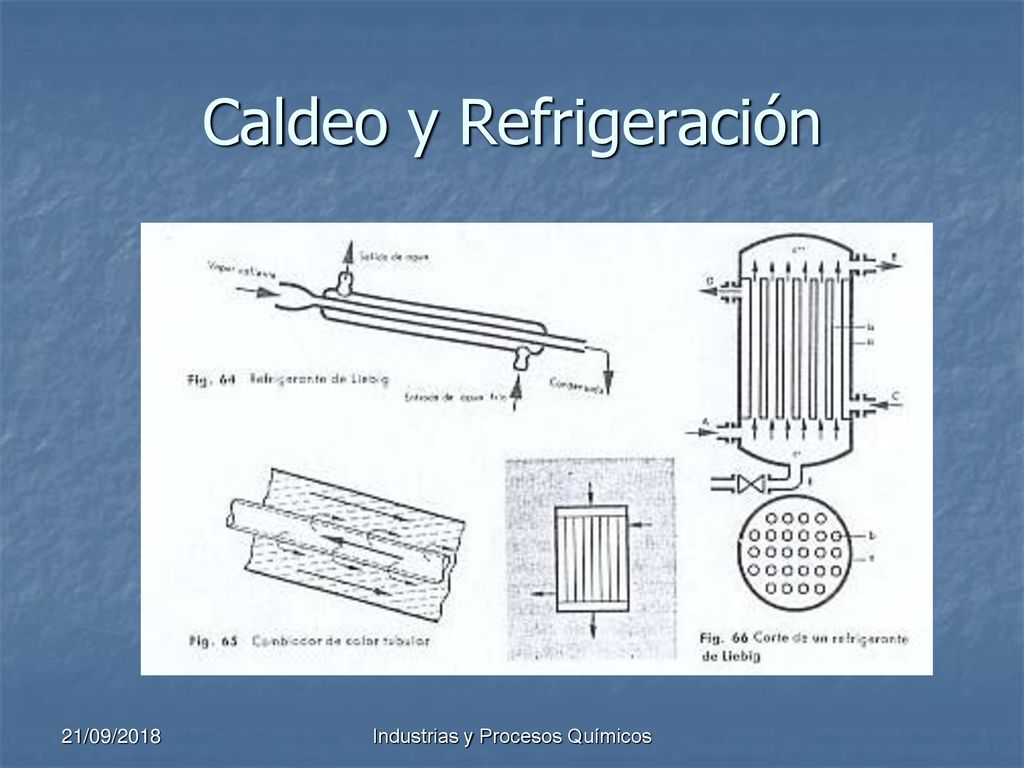

39 Caldeo y Refrigeración
21/09/2018 Industrias y Procesos Químicos

40 Industrias y Procesos Químicos

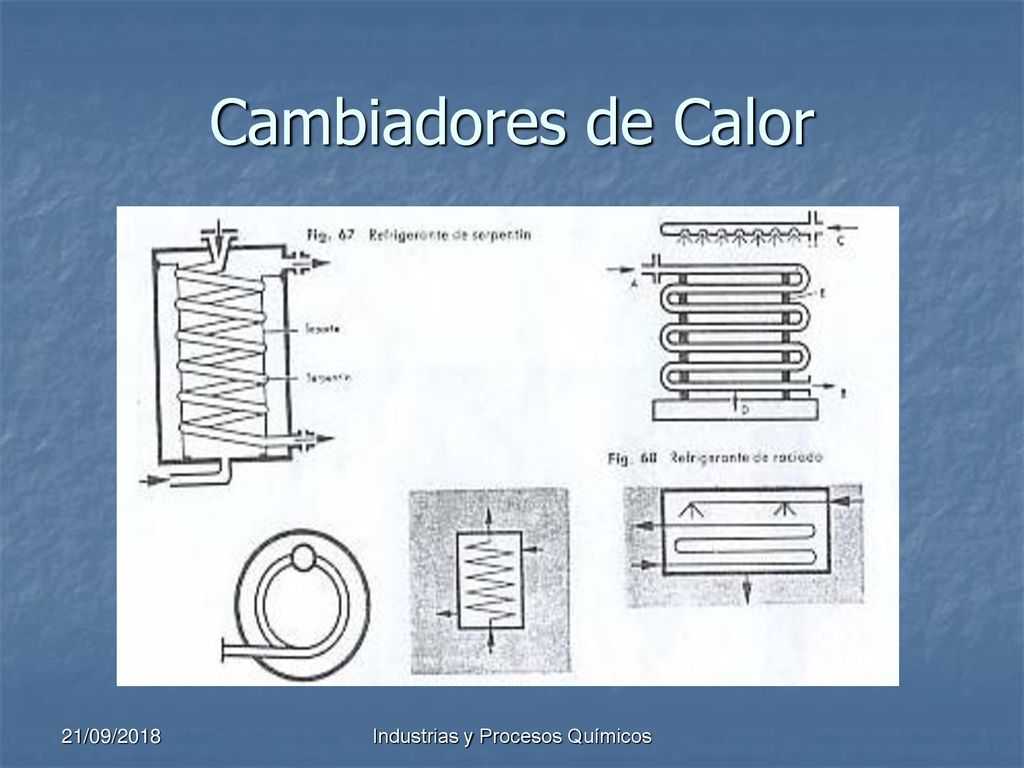

Cambiadores de Calor 21/09/2018 Industrias y Procesos Químicos

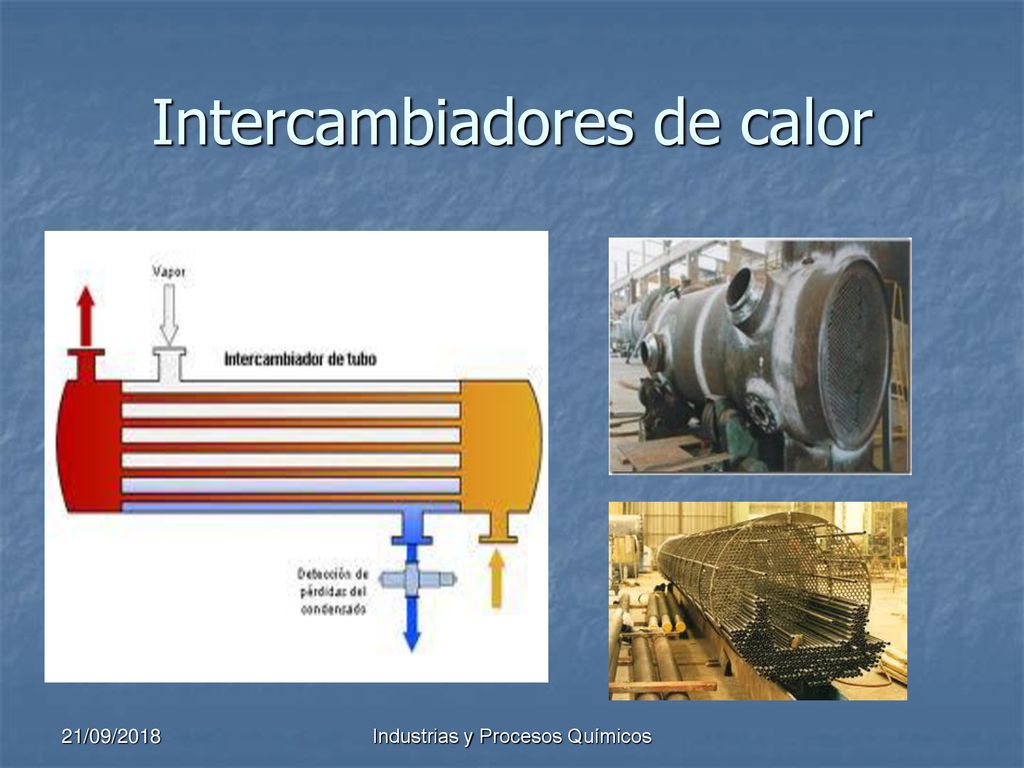

41 Intercambiadores de calor
21/09/2018 Industrias y Procesos Químicos

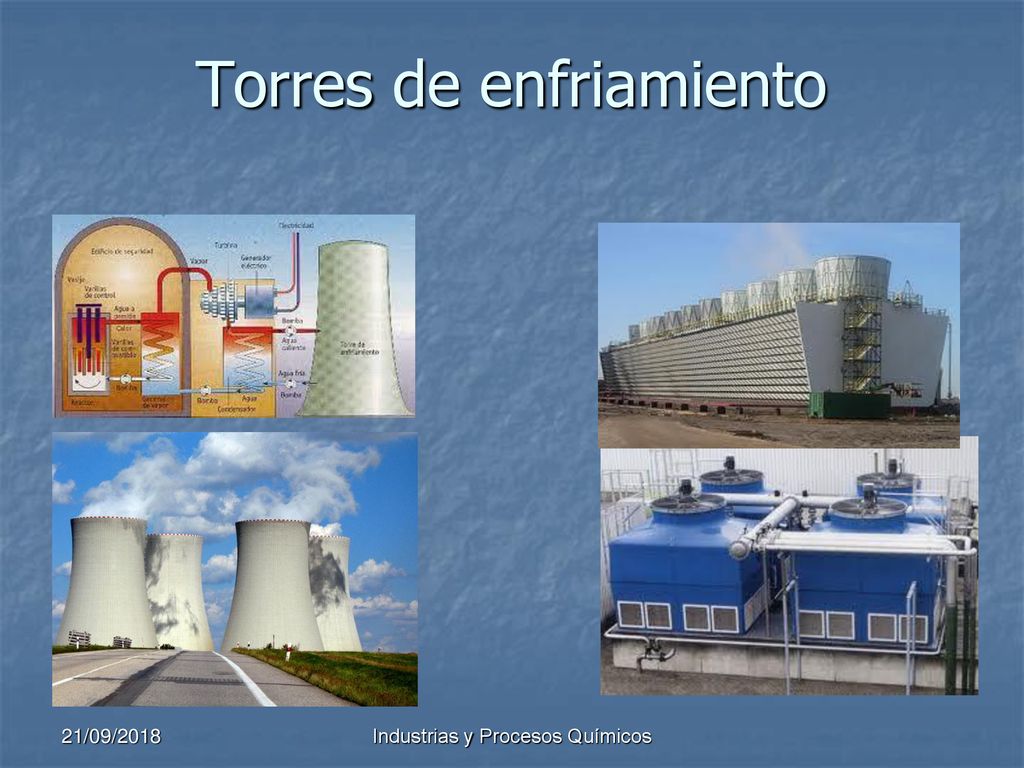

42 Torres de enfriamiento
21/09/2018 Industrias y Procesos Químicos

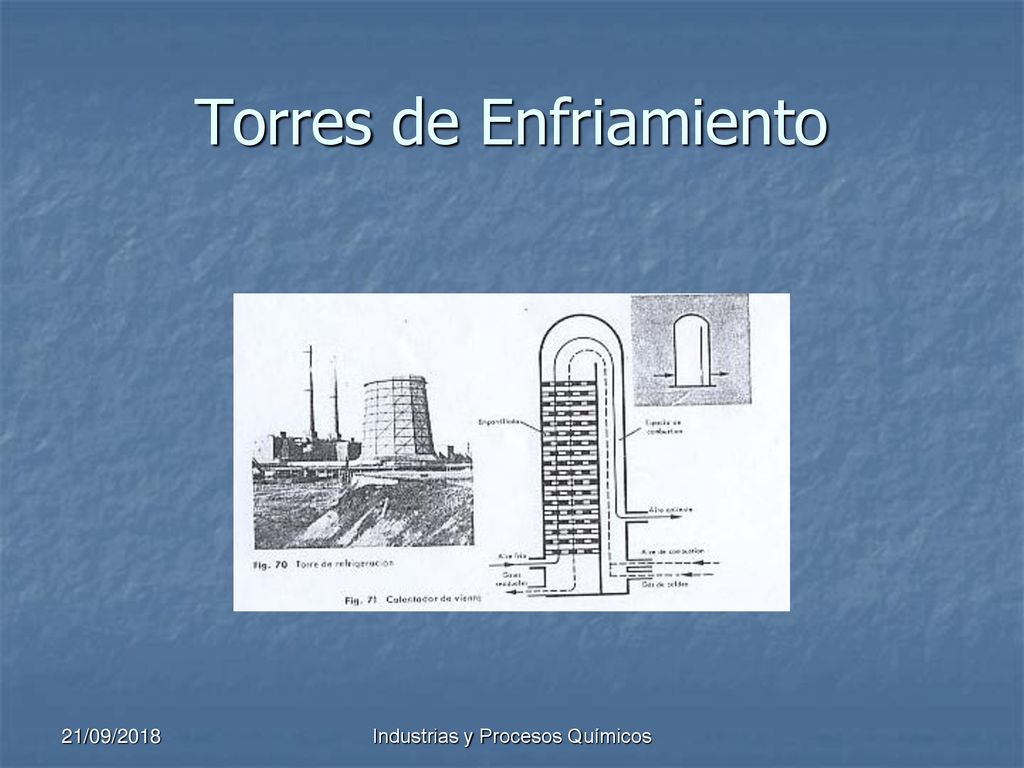

43 Torres de Enfriamiento
21/09/2018 Industrias y Procesos Químicos

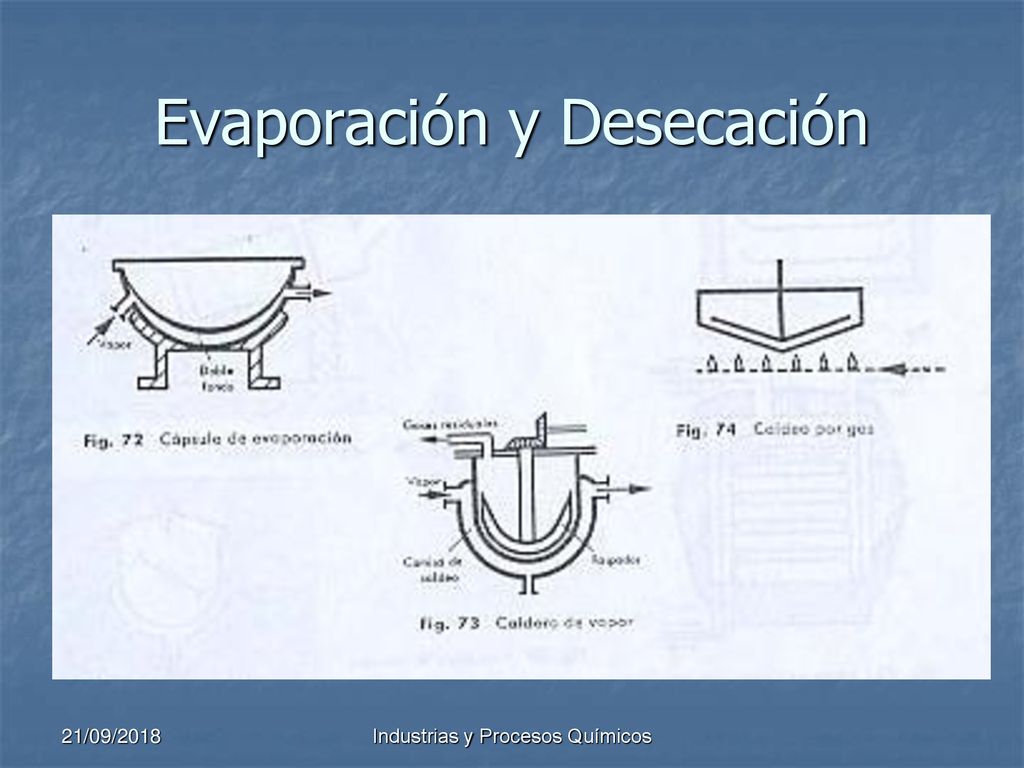

44 Evaporación y Desecación
21/09/2018 Industrias y Procesos Químicos

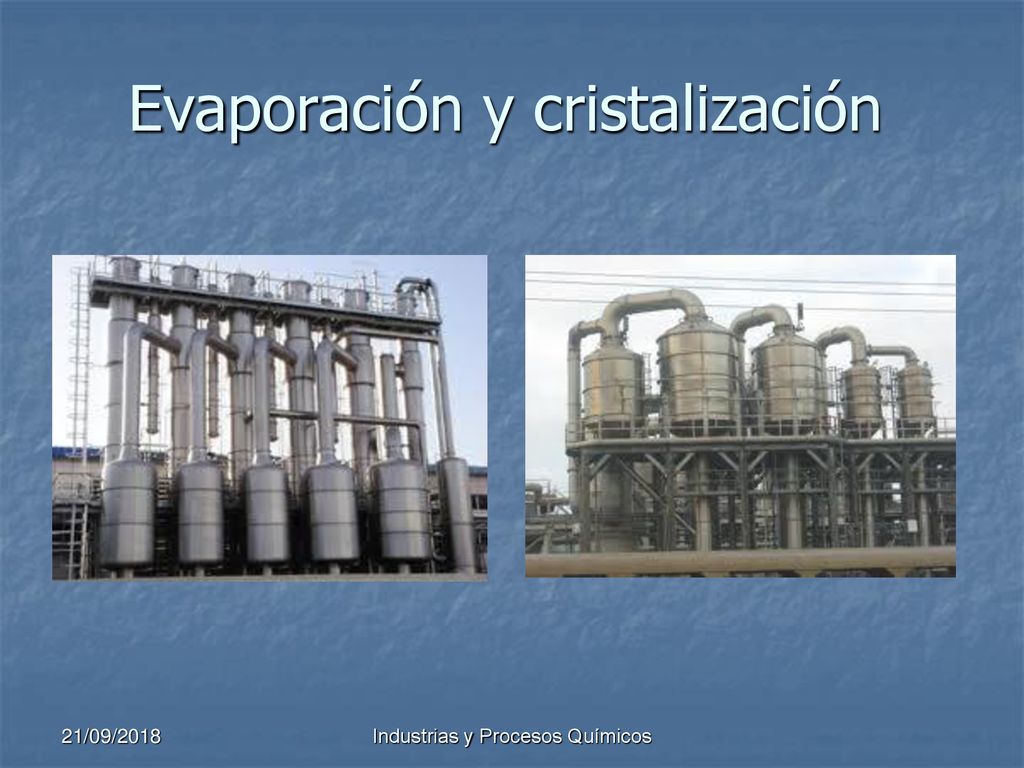

45 Evaporación y cristalización
21/09/2018 Industrias y Procesos Químicos

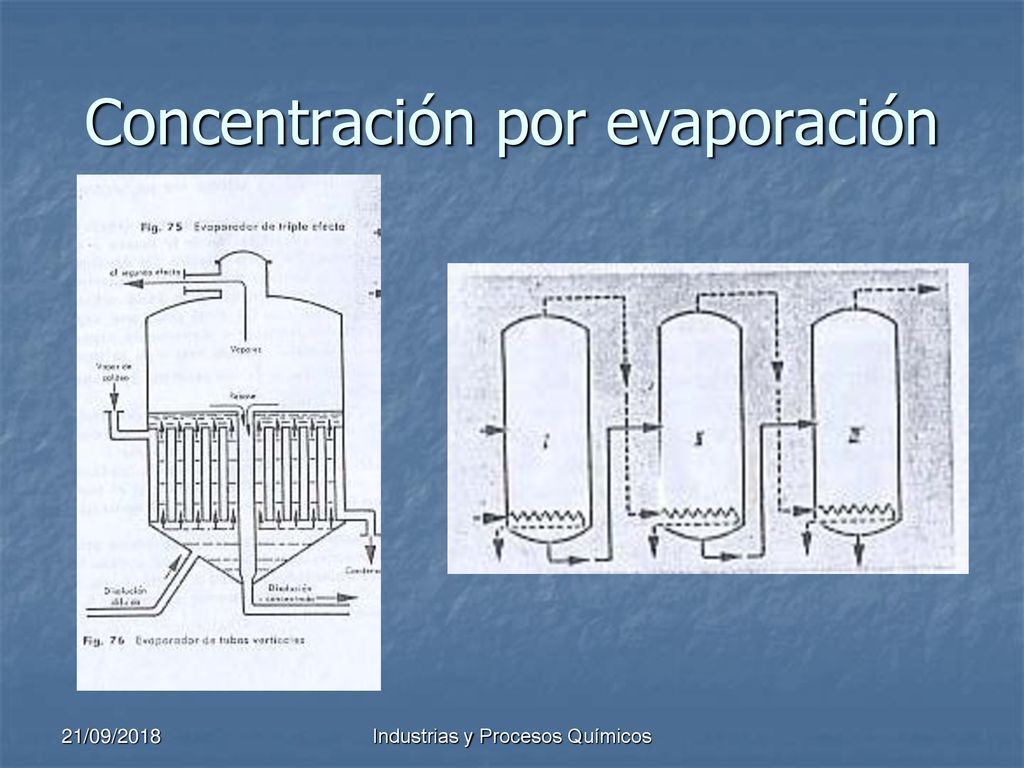

46 Concentración por evaporación
21/09/2018 Industrias y Procesos Químicos

47 Industrias y Procesos Químicos

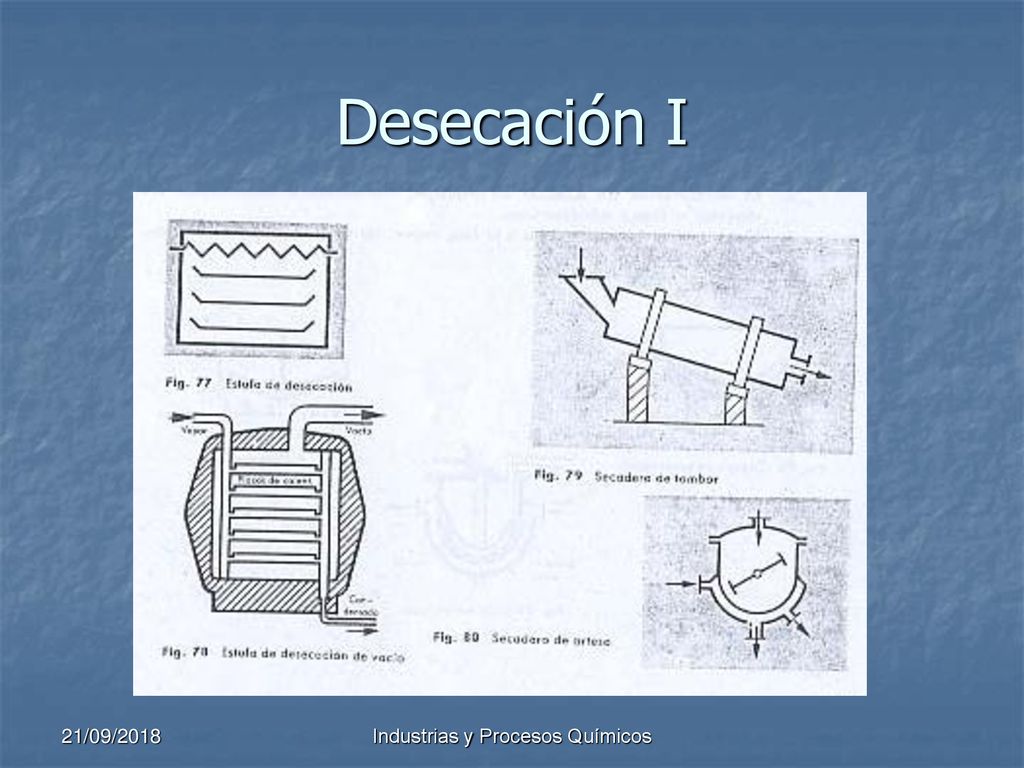

Desecación I 21/09/2018 Industrias y Procesos Químicos

48 Industrias y Procesos Químicos
Hornos 21/09/2018 Industrias y Procesos Químicos

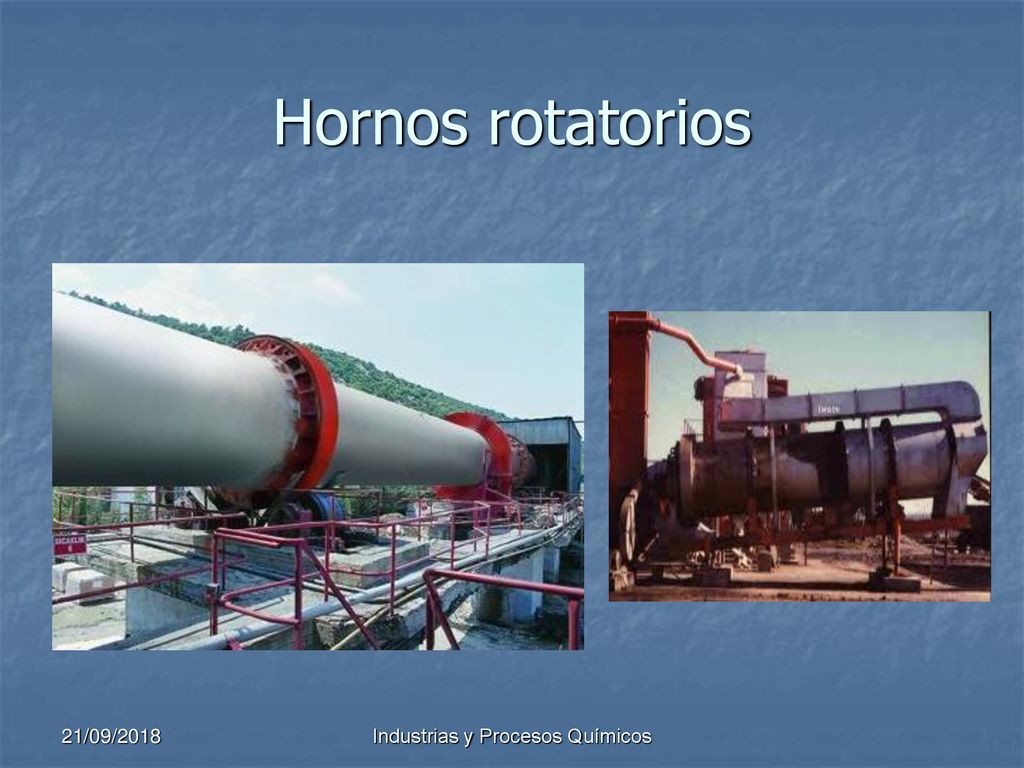

49 Industrias y Procesos Químicos
Hornos rotatorios 21/09/2018 Industrias y Procesos Químicos

50 Industrias y Procesos Químicos

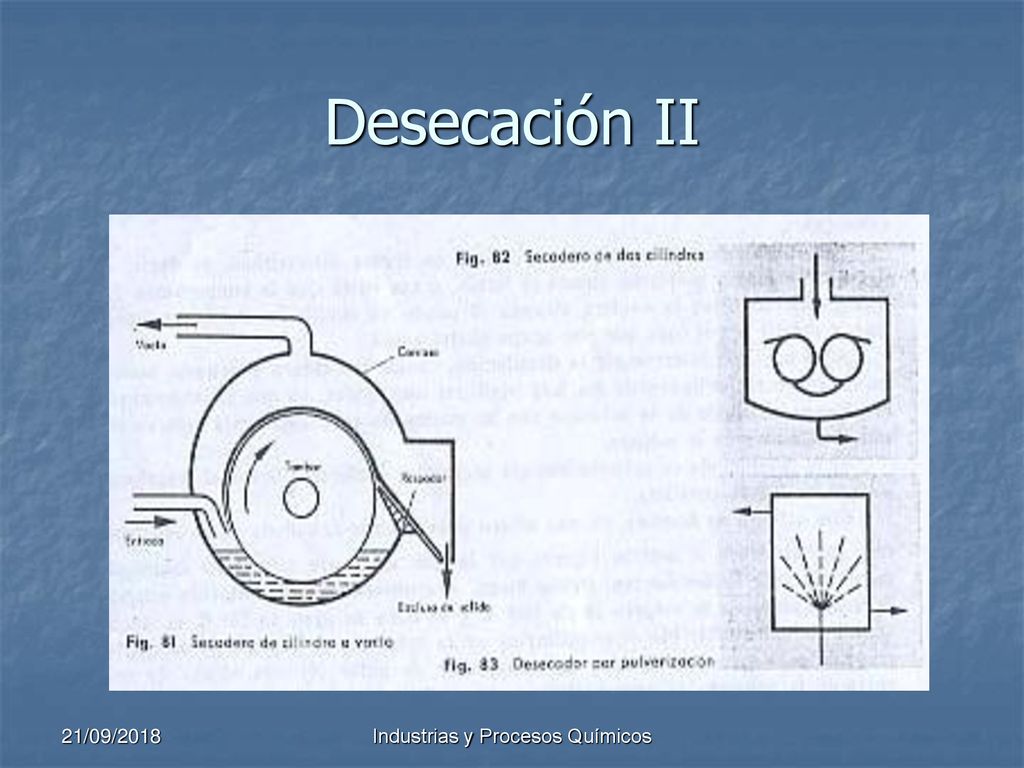

Desecación II 21/09/2018 Industrias y Procesos Químicos

51 Industrias y Procesos Químicos

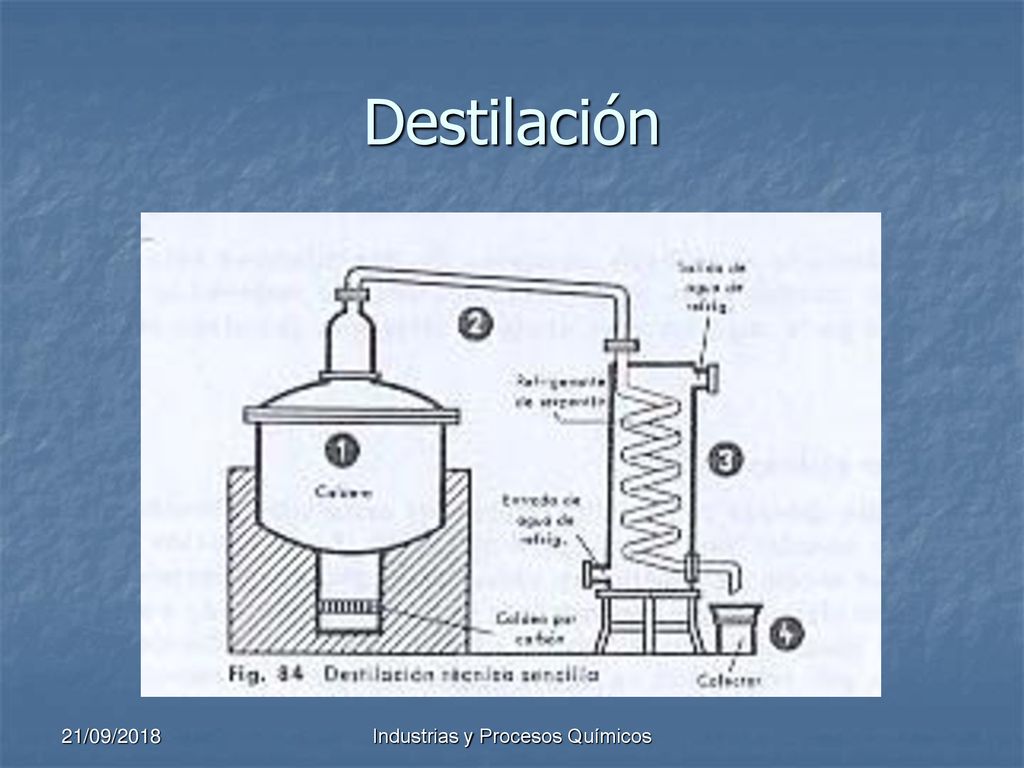

Destilación 21/09/2018 Industrias y Procesos Químicos

52 Industrias y Procesos Químicos

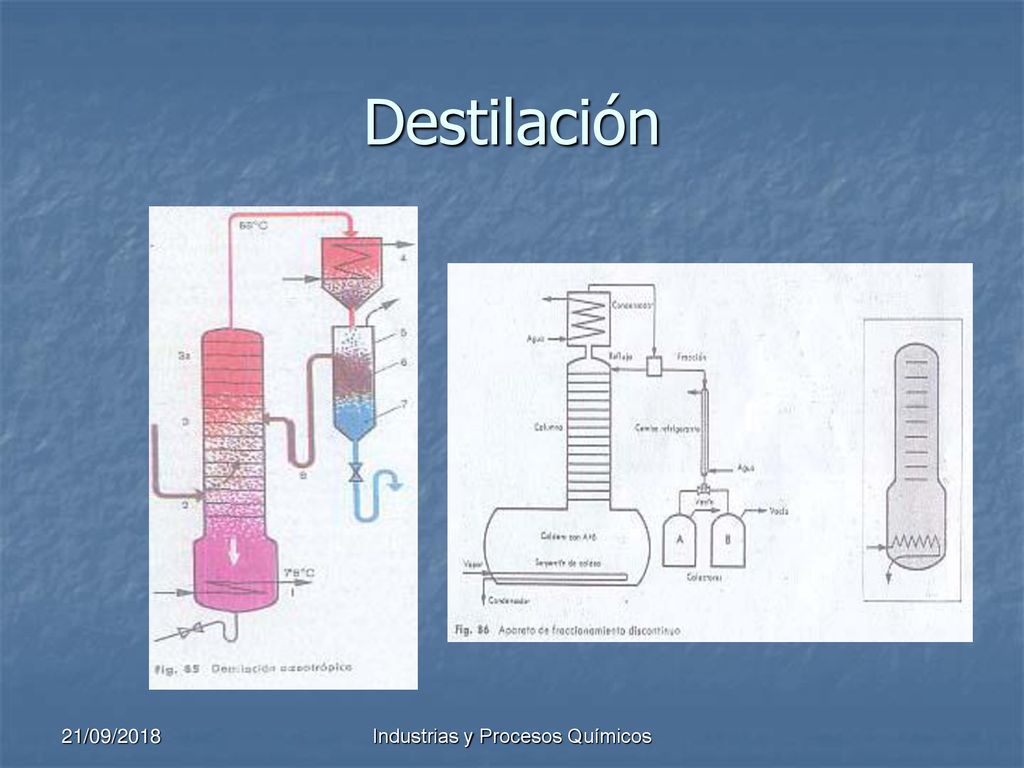

Destilación 21/09/2018 Industrias y Procesos Químicos

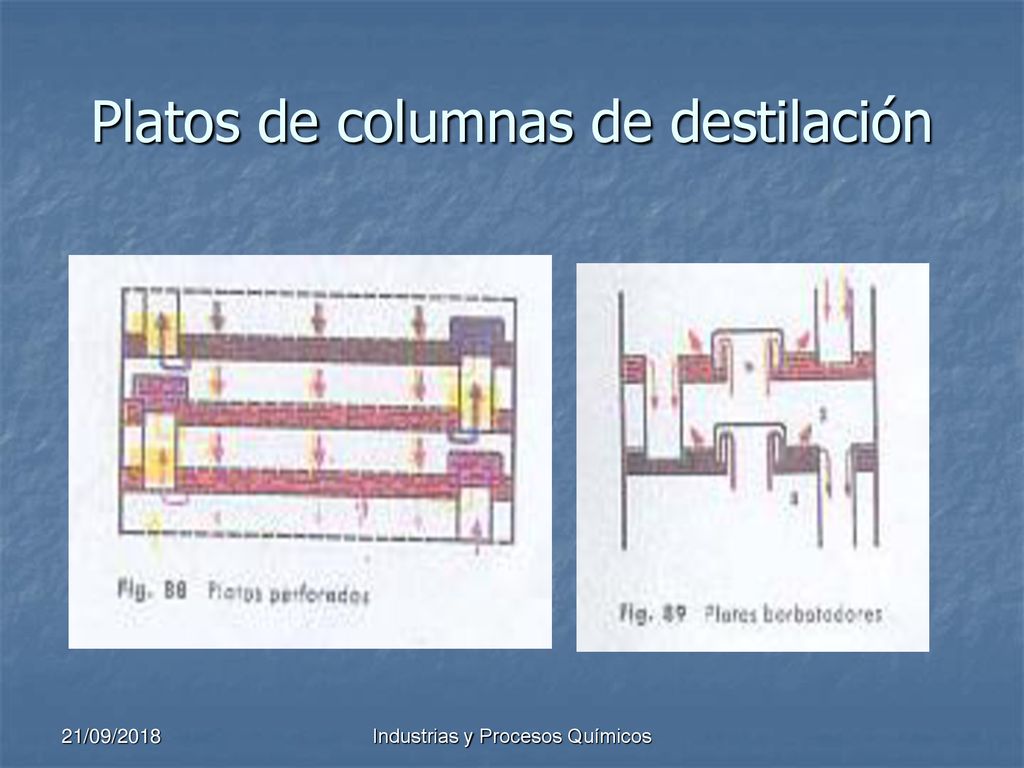

53 Platos de columnas de destilación
21/09/2018 Industrias y Procesos Químicos

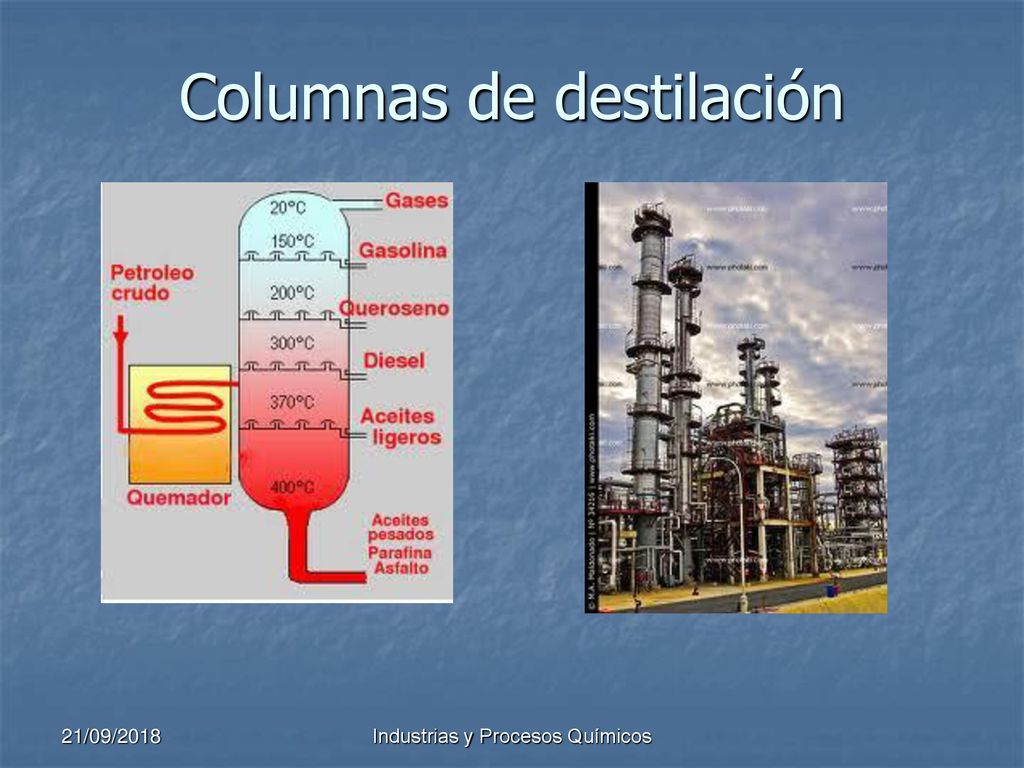

54 Columnas de destilación
21/09/2018 Industrias y Procesos Químicos
