1 Almacenamiento secundario Disco Duro (Hard Disk)
Infografía Almacenamiento secundario Disco Duro (Hard Disk) Oscar Wilson Mendoza Martínez Mgr en Tecnología Educativa y Medios Audiovisuales

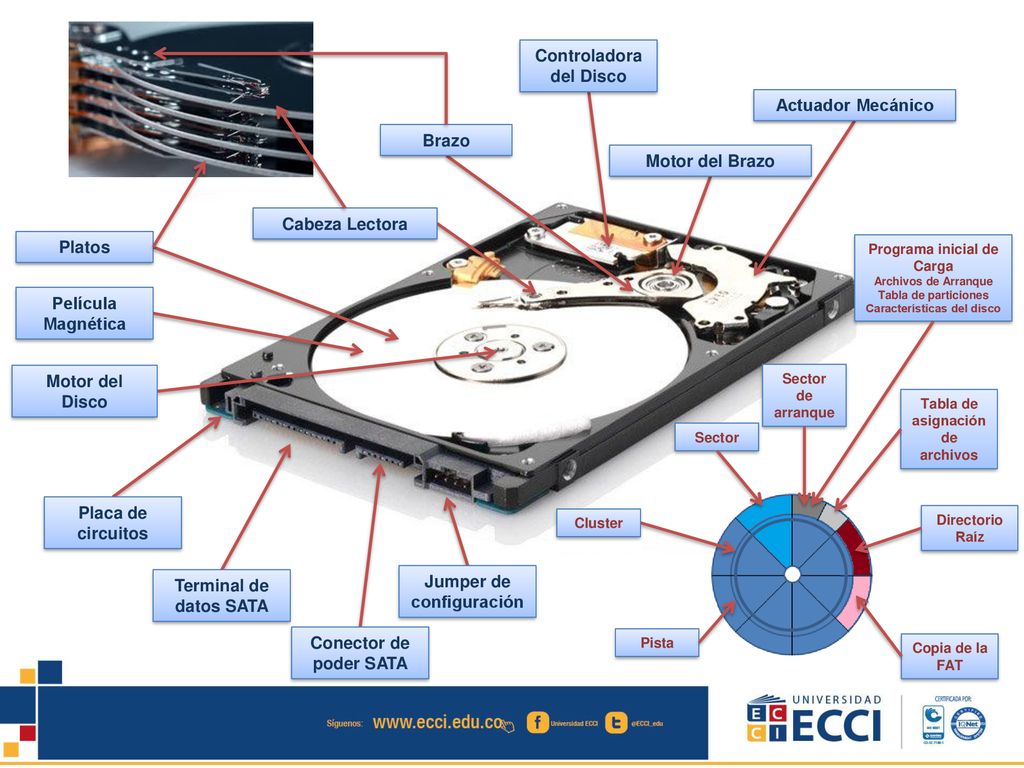

2 Controladora del Disco
Actuador Mecánico Brazo Motor del Brazo Cabeza Lectora Platos Programa inicial de Carga Archivos de Arranque Tabla de particiones Características del disco Película Magnética Motor del Disco Sector de arranque Tabla de asignación de archivos Sector Placa de circuitos Cluster Directorio Raíz Terminal de datos SATA Jumper de configuración Conector de poder SATA Pista Copia de la FAT

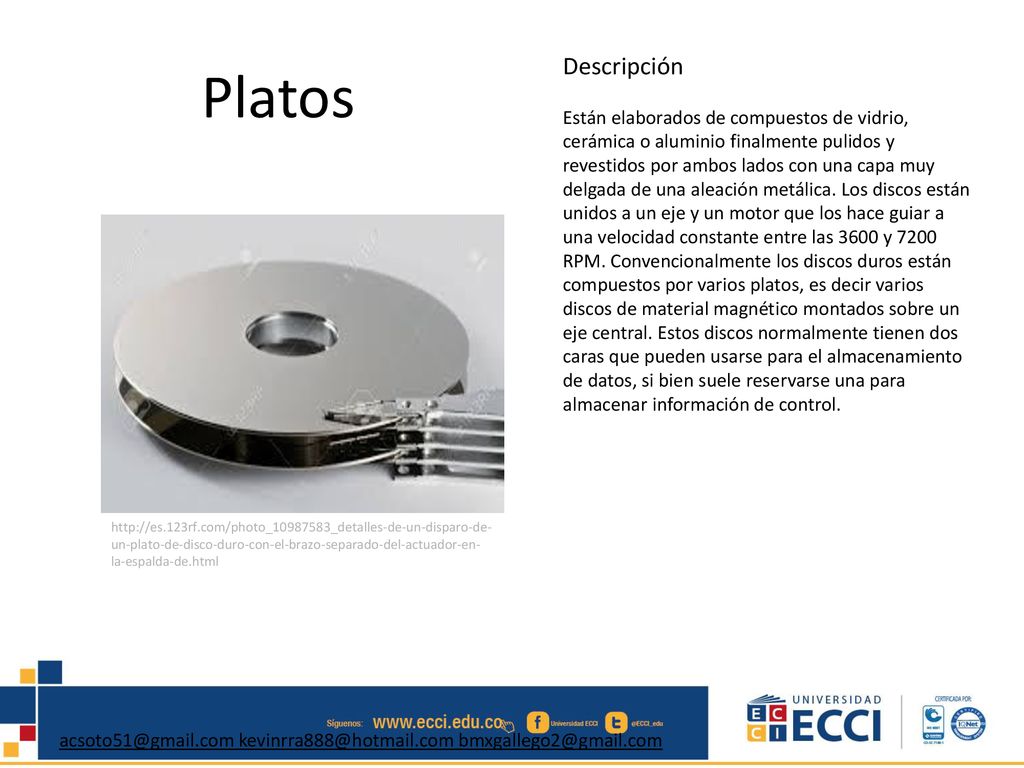

3 Descripción Están elaborados de compuestos de vidrio, cerámica o aluminio finalmente pulidos y revestidos por ambos lados con una capa muy delgada de una aleación metálica. Los discos están unidos a un eje y un motor que los hace guiar a una velocidad constante entre las 3600 y 7200 RPM. Convencionalmente los discos duros están compuestos por varios platos, es decir varios discos de material magnético montados sobre un eje central. Estos discos normalmente tienen dos caras que pueden usarse para el almacenamiento de datos, si bien suele reservarse una para almacenar información de control. Platos

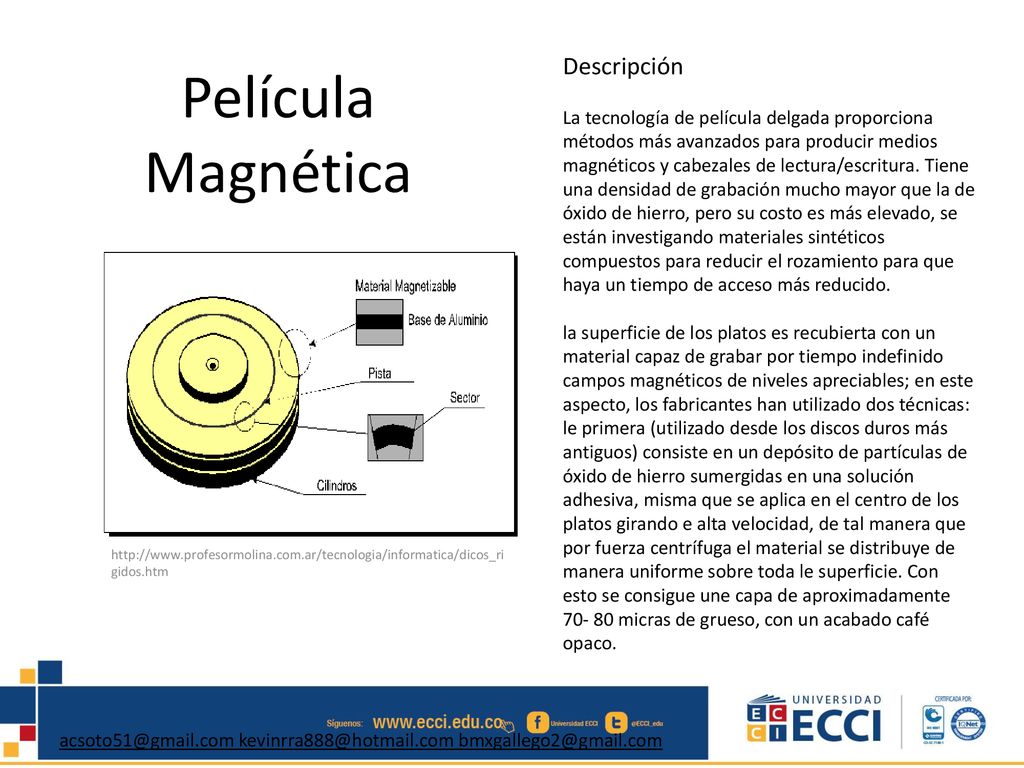

4 Película Magnética Descripción
La tecnología de película delgada proporciona métodos más avanzados para producir medios magnéticos y cabezales de lectura/escritura. Tiene una densidad de grabación mucho mayor que la de óxido de hierro, pero su costo es más elevado, se están investigando materiales sintéticos compuestos para reducir el rozamiento para que haya un tiempo de acceso más reducido. la superficie de los platos es recubierta con un material capaz de grabar por tiempo indefinido campos magnéticos de niveles apreciables; en este aspecto, los fabricantes han utilizado dos técnicas: le primera (utilizado desde los discos duros más antiguos) consiste en un depósito de partículas de óxido de hierro sumergidas en una solución adhesiva, misma que se aplica en el centro de los platos girando e alta velocidad, de tal manera que por fuerza centrífuga el material se distribuye de manera uniforme sobre toda le superficie. Con esto se consigue une capa de aproximadamente micras de grueso, con un acabado café opaco. Película Magnética

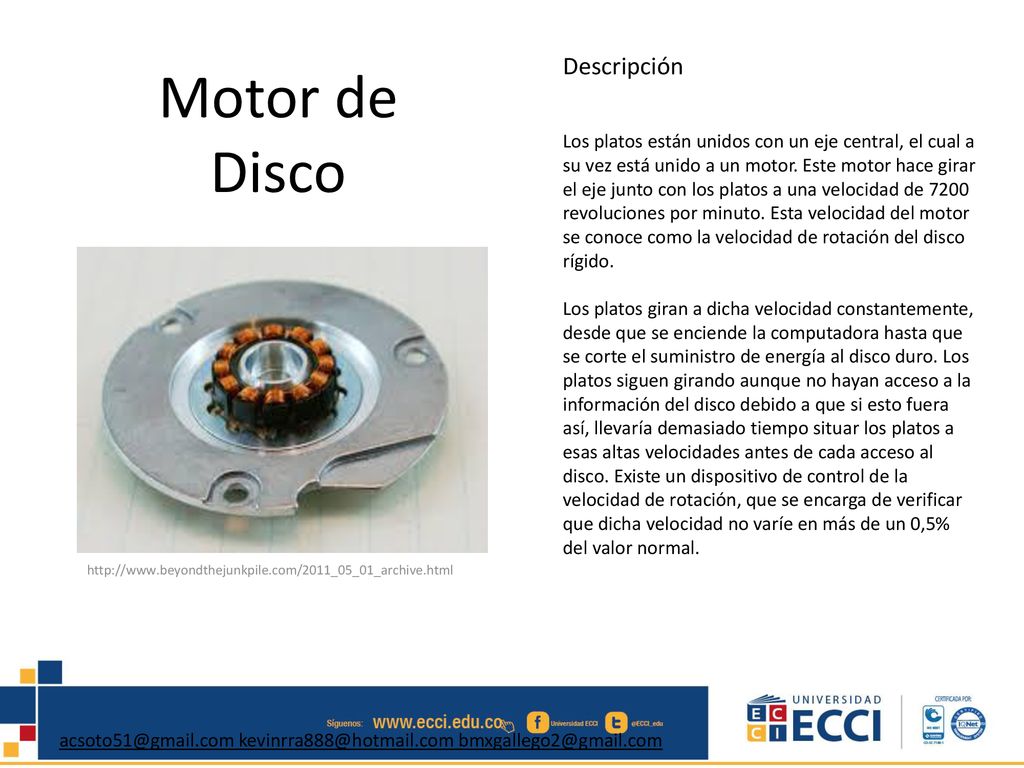

5 Motor de Disco Descripción
Los platos están unidos con un eje central, el cual a su vez está unido a un motor. Este motor hace girar el eje junto con los platos a una velocidad de 7200 revoluciones por minuto. Esta velocidad del motor se conoce como la velocidad de rotación del disco rígido. Los platos giran a dicha velocidad constantemente, desde que se enciende la computadora hasta que se corte el suministro de energía al disco duro. Los platos siguen girando aunque no hayan acceso a la información del disco debido a que si esto fuera así, llevaría demasiado tiempo situar los platos a esas altas velocidades antes de cada acceso al disco. Existe un dispositivo de control de la velocidad de rotación, que se encarga de verificar que dicha velocidad no varíe en más de un 0,5% del valor normal. Motor de Disco

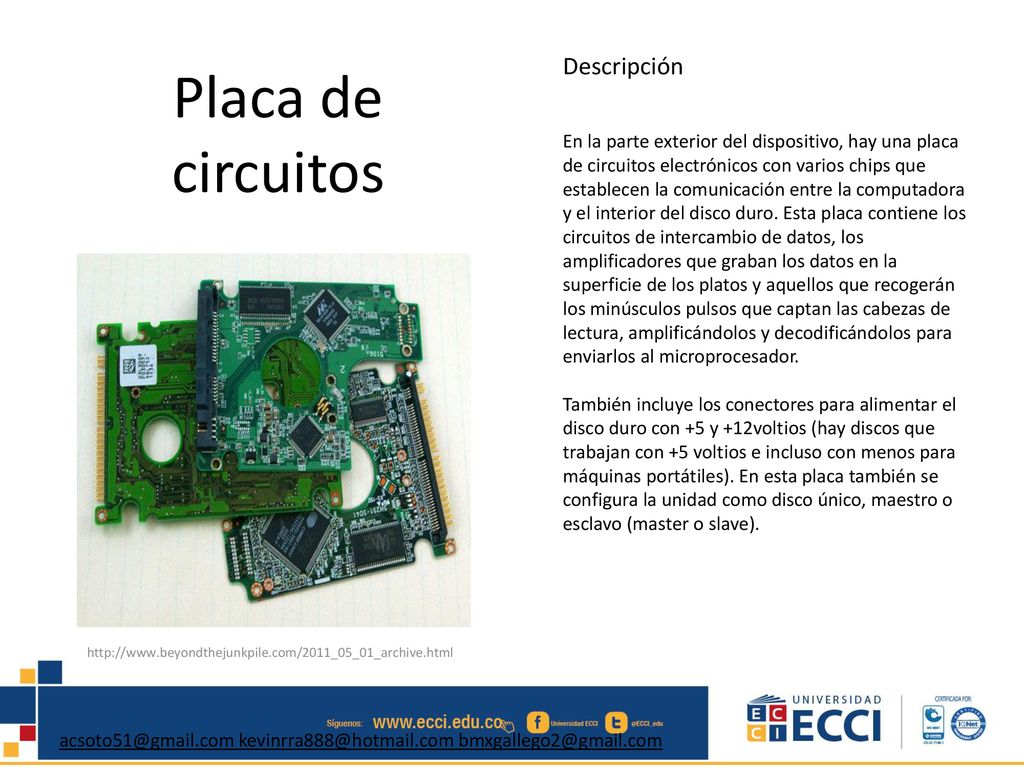

6 Placa de circuitos Descripción
En la parte exterior del dispositivo, hay una placa de circuitos electrónicos con varios chips que establecen la comunicación entre la computadora y el interior del disco duro. Esta placa contiene los circuitos de intercambio de datos, los amplificadores que graban los datos en la superficie de los platos y aquellos que recogerán los minúsculos pulsos que captan las cabezas de lectura, amplificándolos y decodificándolos para enviarlos al microprocesador. También incluye los conectores para alimentar el disco duro con +5 y +12voltios (hay discos que trabajan con +5 voltios e incluso con menos para máquinas portátiles). En esta placa también se configura la unidad como disco único, maestro o esclavo (master o slave). Placa de circuitos

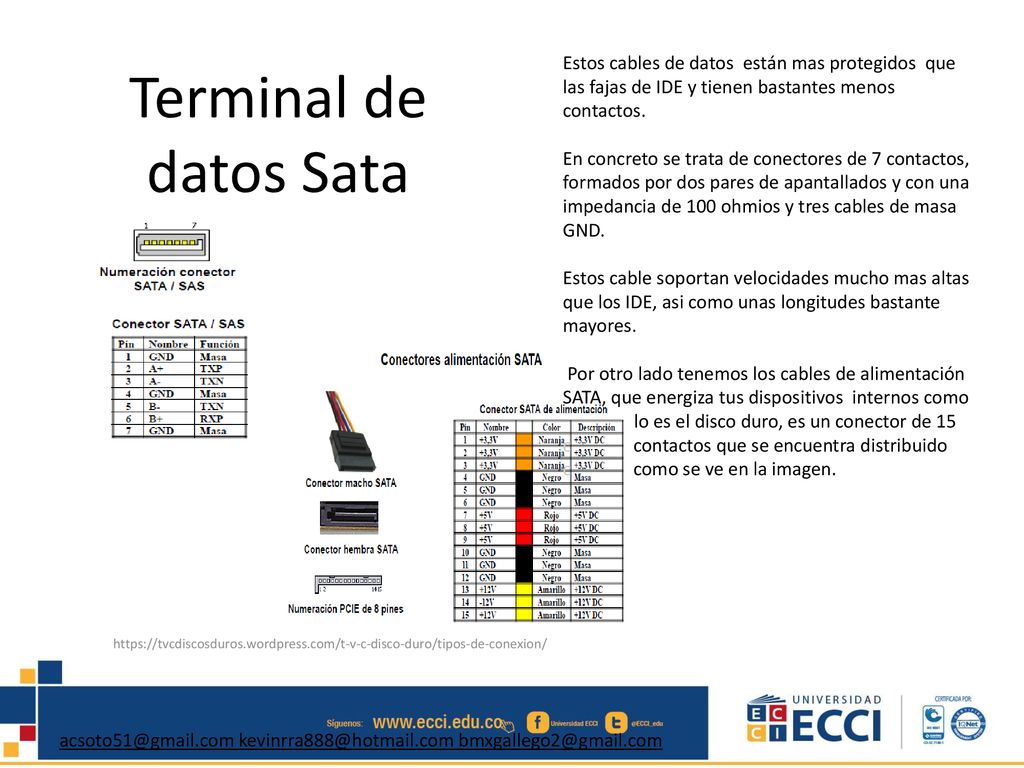

7 Estos cables de datos están mas protegidos que las fajas de IDE y tienen bastantes menos contactos.
En concreto se trata de conectores de 7 contactos, formados por dos pares de apantallados y con una impedancia de 100 ohmios y tres cables de masa GND. Estos cable soportan velocidades mucho mas altas que los IDE, asi como unas longitudes bastante mayores. Por otro lado tenemos los cables de alimentación SATA, que energiza tus dispositivos internos como lo es el disco duro, es un conector de c contactos que se encuentra distribuido c como se ve en la imagen. Terminal de datos Sata

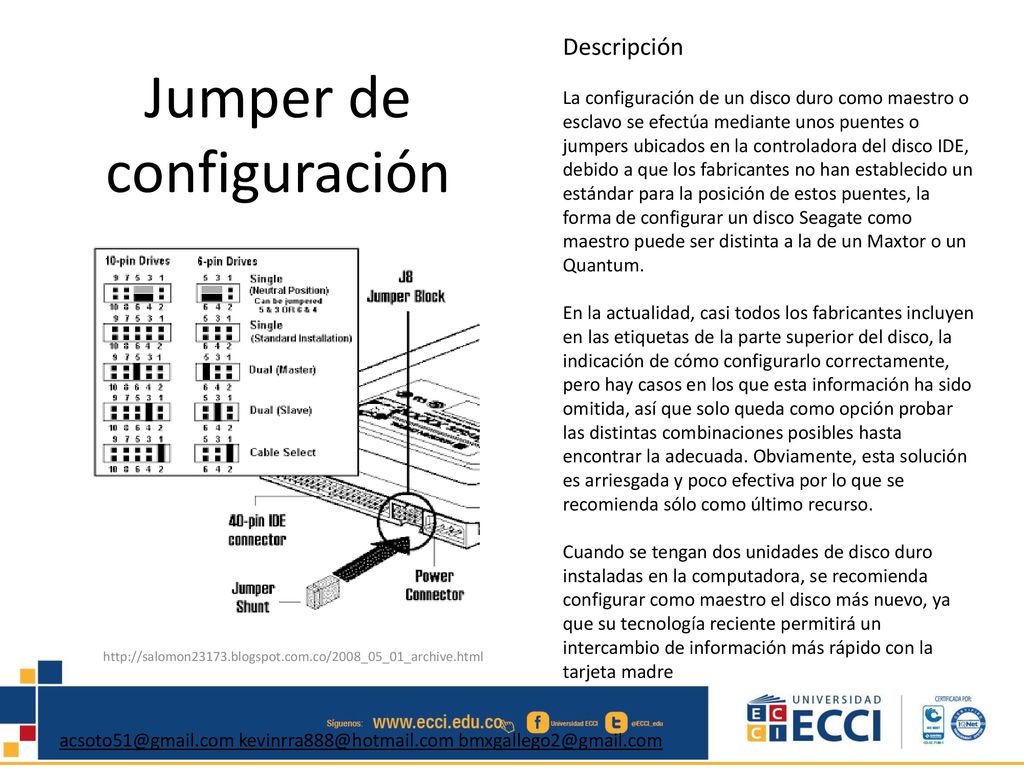

8 Jumper de configuración
Descripción La configuración de un disco duro como maestro o esclavo se efectúa mediante unos puentes o jumpers ubicados en la controladora del disco IDE, debido a que los fabricantes no han establecido un estándar para la posición de estos puentes, la forma de configurar un disco Seagate como maestro puede ser distinta a la de un Maxtor o un Quantum. En la actualidad, casi todos los fabricantes incluyen en las etiquetas de la parte superior del disco, la indicación de cómo configurarlo correctamente, pero hay casos en los que esta información ha sido omitida, así que solo queda como opción probar las distintas combinaciones posibles hasta encontrar la adecuada. Obviamente, esta solución es arriesgada y poco efectiva por lo que se recomienda sólo como último recurso. Cuando se tengan dos unidades de disco duro instaladas en la computadora, se recomienda configurar como maestro el disco más nuevo, ya que su tecnología reciente permitirá un intercambio de información más rápido con la tarjeta madre Jumper de configuración

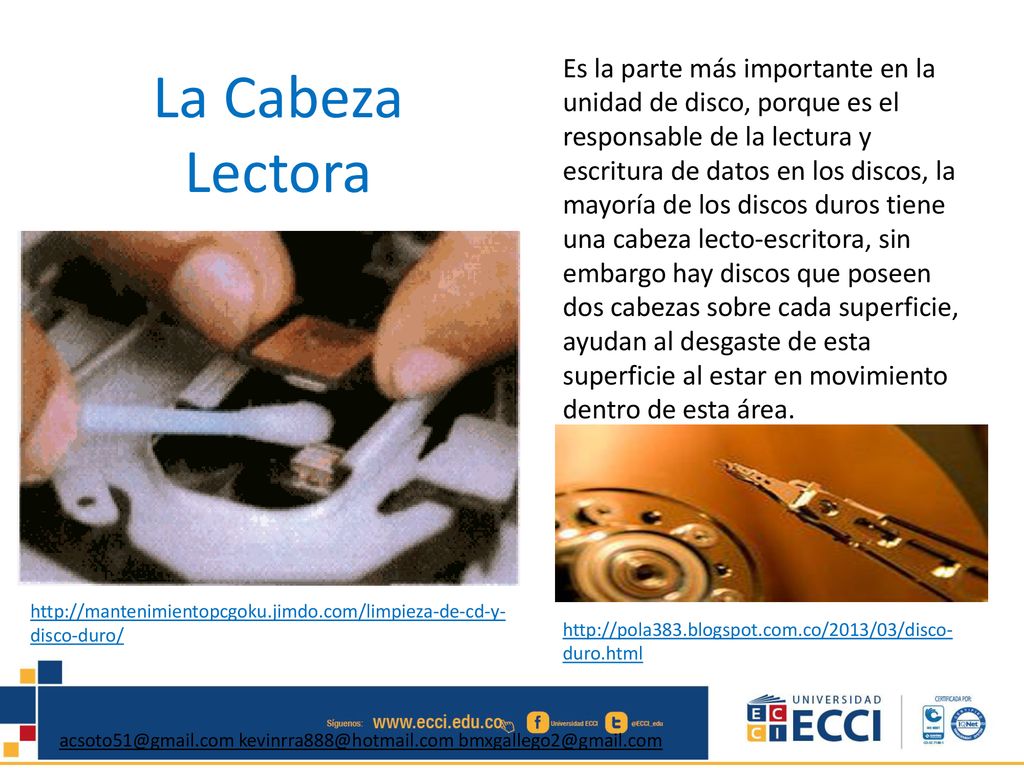

9 Es la parte más importante en la unidad de disco, porque es el responsable de la lectura y escritura de datos en los discos, la mayoría de los discos duros tiene una cabeza lecto-escritora, sin embargo hay discos que poseen dos cabezas sobre cada superficie, ayudan al desgaste de esta superficie al estar en movimiento dentro de esta área. La Cabeza Lectora

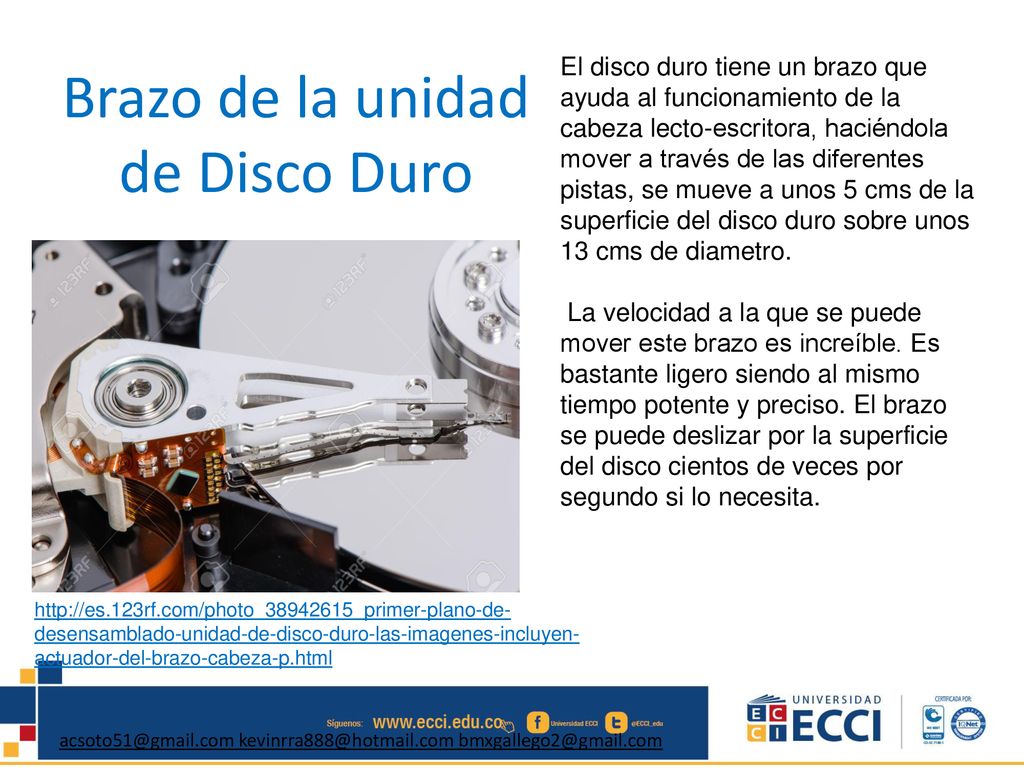

10 Brazo de la unidad de Disco Duro
El disco duro tiene un brazo que ayuda al funcionamiento de la cabeza lecto-escritora, haciéndola mover a través de las diferentes pistas, se mueve a unos 5 cms de la superficie del disco duro sobre unos 13 cms de diametro.  La velocidad a la que se puede mover este brazo es increíble. Es bastante ligero siendo al mismo tiempo potente y preciso. El brazo se puede deslizar por la superficie del disco cientos de veces por segundo si lo necesita. Brazo de la unidad de Disco Duro

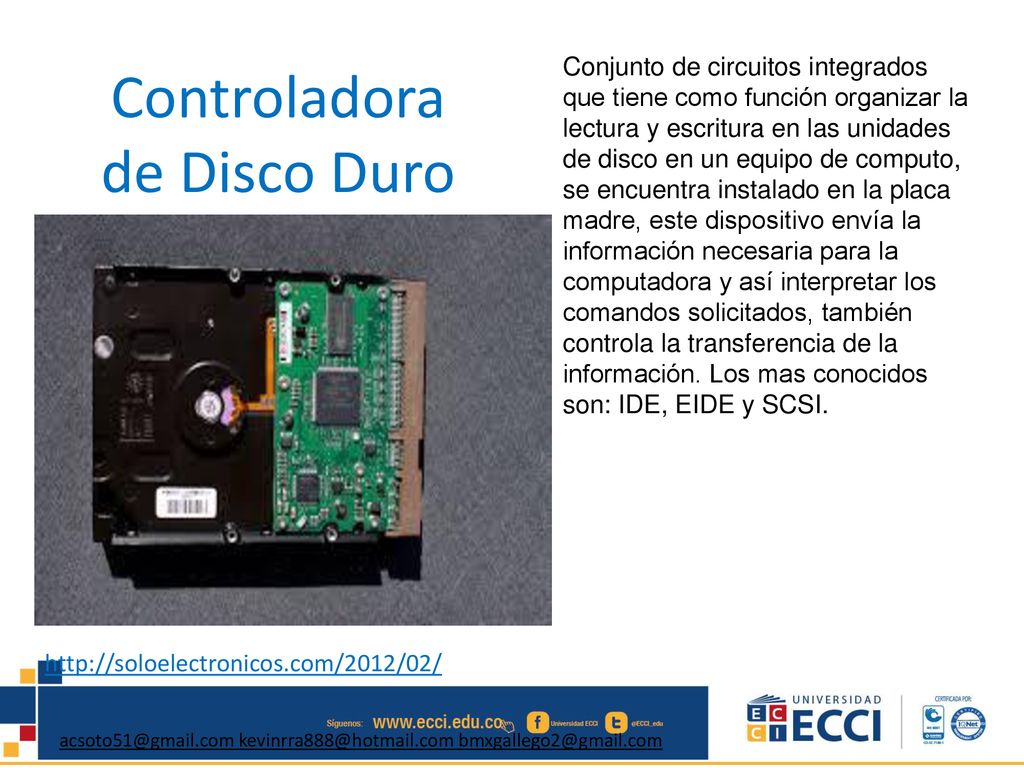

11 Controladora de Disco Duro
Conjunto de circuitos integrados que tiene como función organizar la lectura y escritura en las unidades de disco en un equipo de computo, se encuentra instalado en la placa madre, este dispositivo envía la información necesaria para la computadora y así interpretar los comandos solicitados, también controla la transferencia de la información. Los mas conocidos son: IDE, EIDE y SCSI. Controladora de Disco Duro

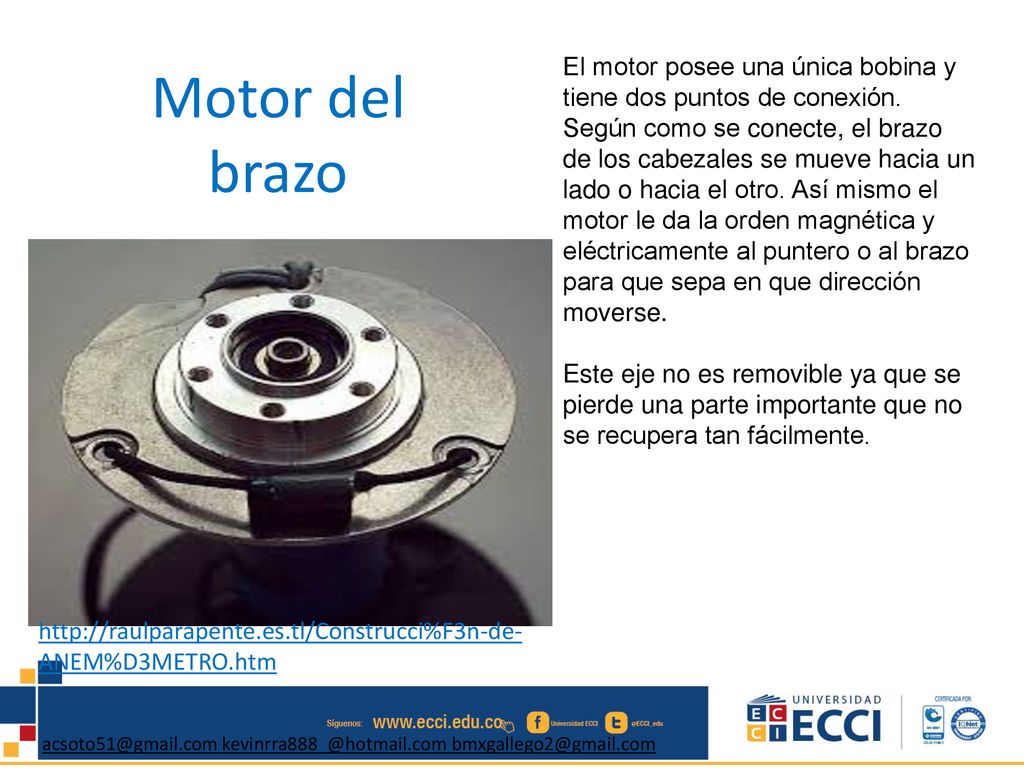

12 El motor posee una única bobina y tiene dos puntos de conexión
El motor posee una única bobina y tiene dos puntos de conexión. Según como se conecte, el brazo de los cabezales se mueve hacia un lado o hacia el otro. Así mismo el motor le da la orden magnética y eléctricamente al puntero o al brazo para que sepa en que dirección moverse. Este eje no es removible ya que se pierde una parte importante que no se recupera tan fácilmente. Motor del brazo

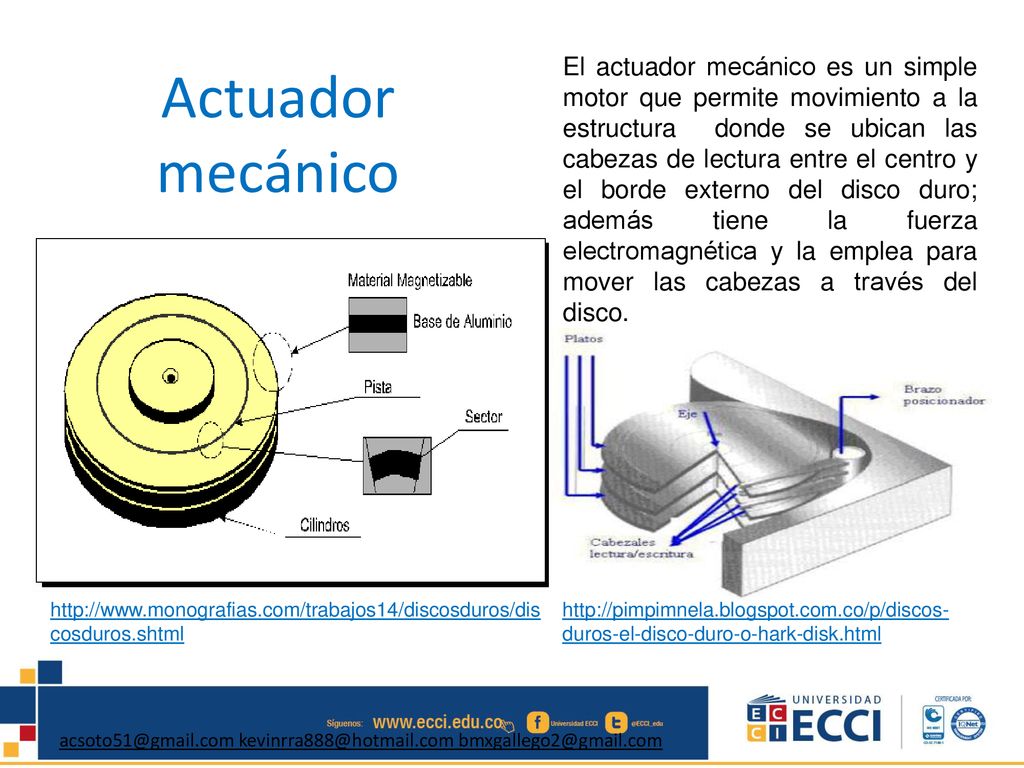

13 El actuador mecánico es un simple motor que permite movimiento a la estructura donde se ubican las cabezas de lectura entre el centro y el borde externo del disco duro; además tiene la fuerza electromagnética y la emplea para mover las cabezas a través del disco. Actuador mecánico

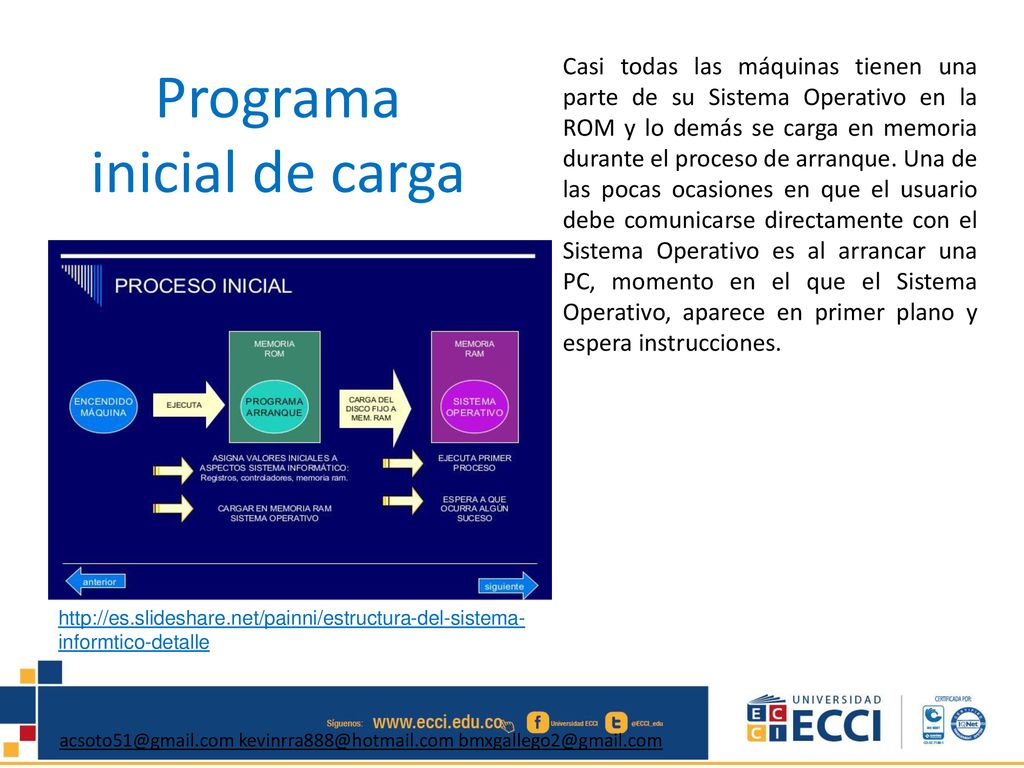

14 Programa inicial de carga
Casi todas las máquinas tienen una parte de su Sistema Operativo en la ROM y lo demás se carga en memoria durante el proceso de arranque. Una de las pocas ocasiones en que el usuario debe comunicarse directamente con el Sistema Operativo es al arrancar una PC, momento en el que el Sistema Operativo, aparece en primer plano y espera instrucciones. Programa inicial de carga

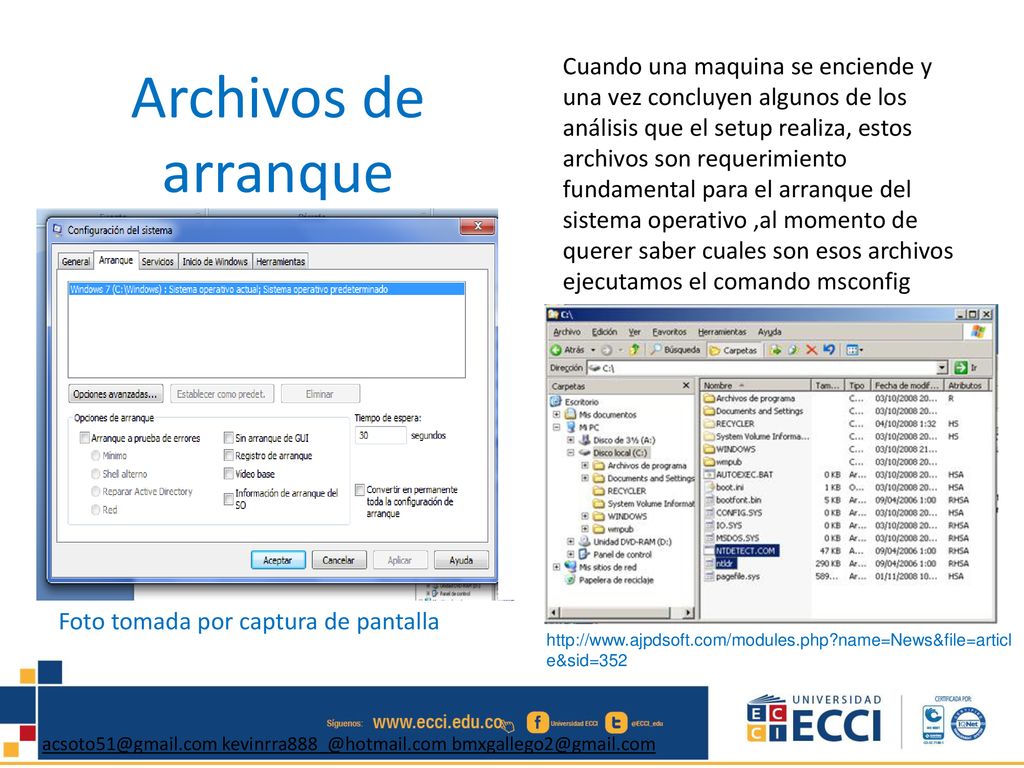

15 Cuando una maquina se enciende y una vez concluyen algunos de los análisis que el setup realiza, estos archivos son requerimiento fundamental para el arranque del sistema operativo ,al momento de querer saber cuales son esos archivos ejecutamos el comando msconfig Archivos de arranque Foto tomada por captura de pantalla

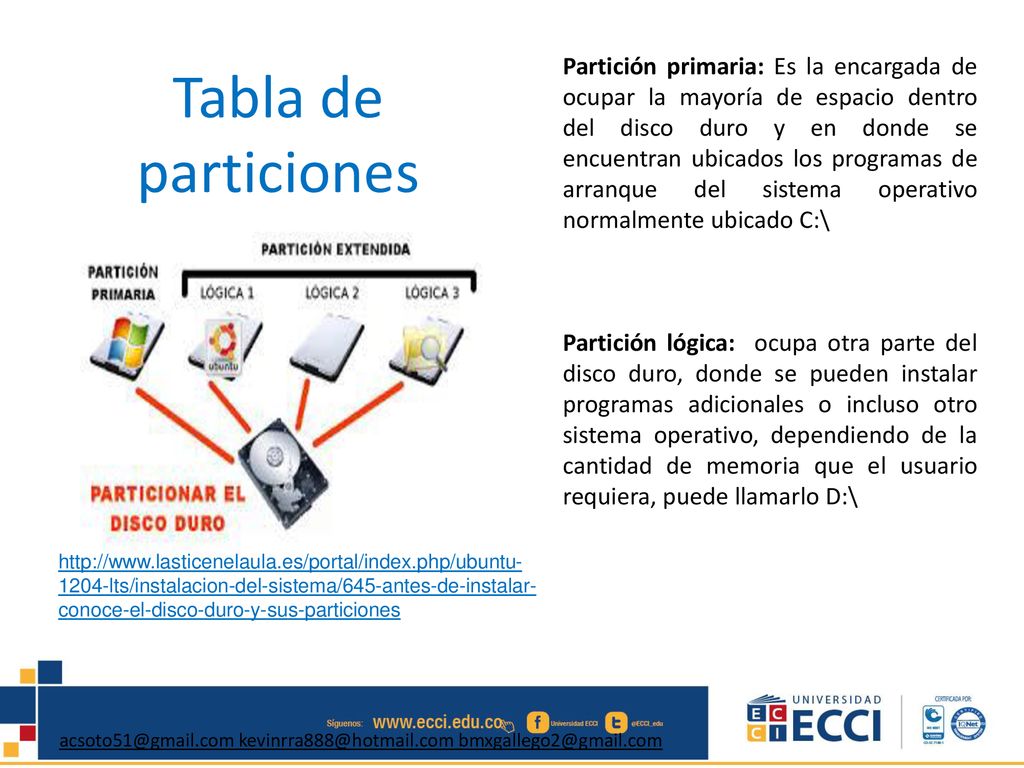

16 Partición primaria: Es la encargada de ocupar la mayoría de espacio dentro del disco duro y en donde se encuentran ubicados los programas de arranque del sistema operativo normalmente ubicado C:\ Partición lógica: ocupa otra parte del disco duro, donde se pueden instalar programas adicionales o incluso otro sistema operativo, dependiendo de la cantidad de memoria que el usuario requiera, puede llamarlo D:\ Tabla de particiones

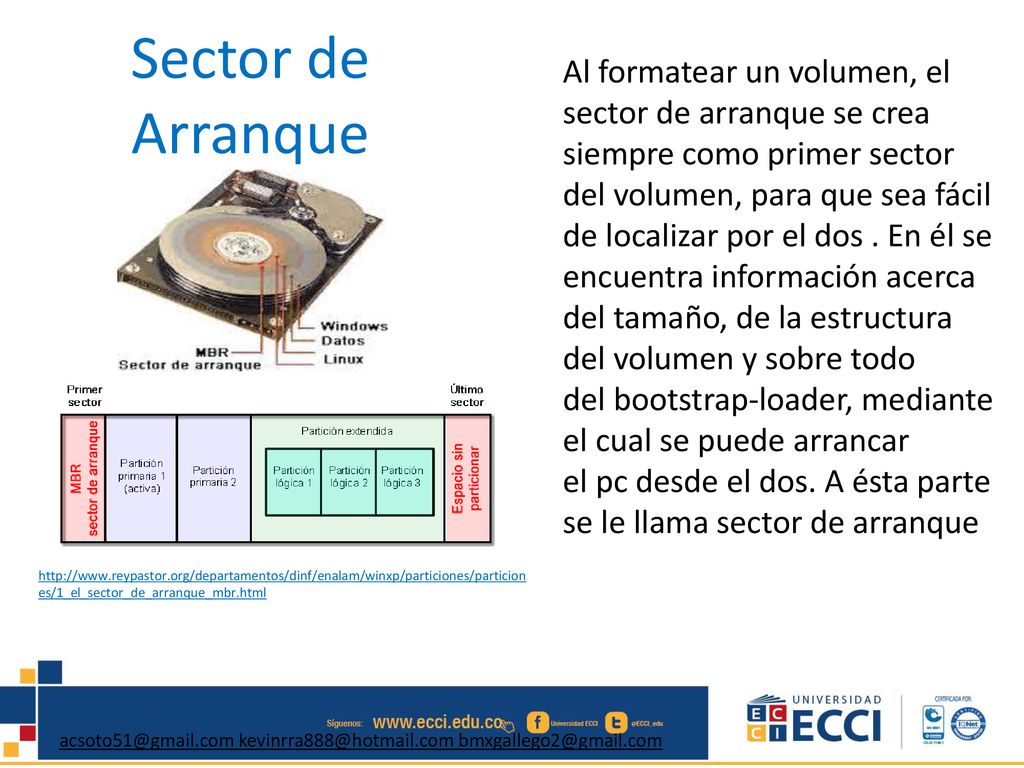

17 Sector de Arranque Al formatear un volumen, el sector de arranque se crea siempre como primer sector del volumen, para que sea fácil de localizar por el dos . En él se encuentra información acerca del tamaño, de la estructura del volumen y sobre todo del bootstrap-loader, mediante el cual se puede arrancar el pc desde el dos. A ésta parte se le llama sector de arranque

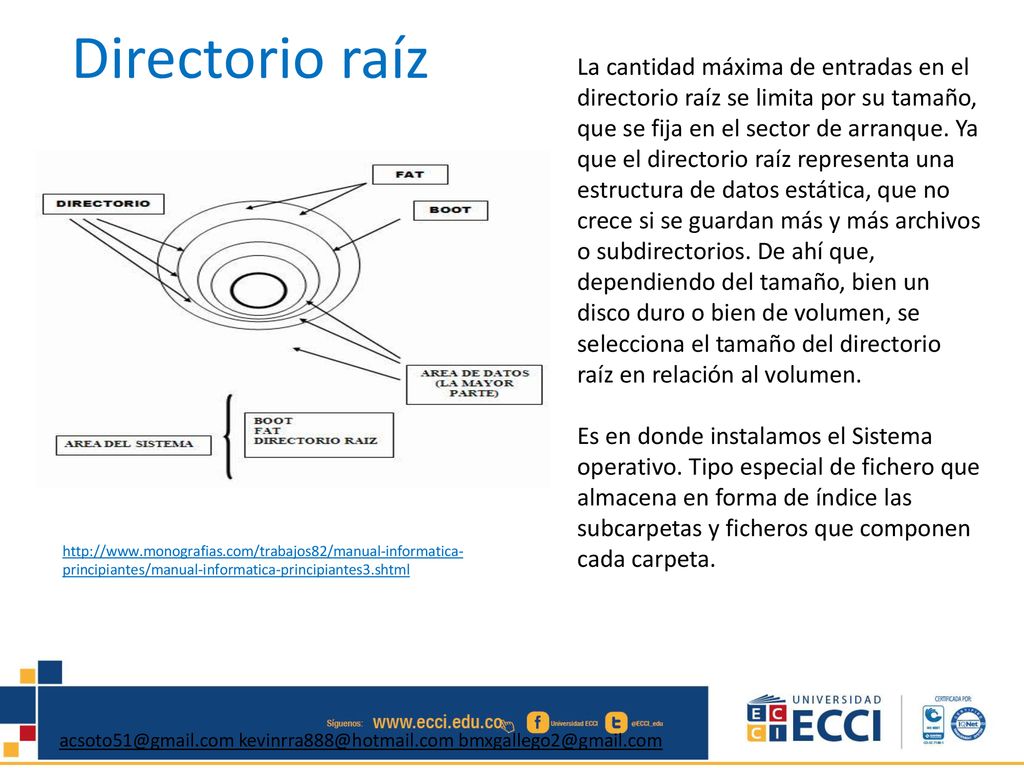

18 Directorio raíz La cantidad máxima de entradas en el directorio raíz se limita por su tamaño, que se fija en el sector de arranque. Ya que el directorio raíz representa una estructura de datos estática, que no crece si se guardan más y más archivos o subdirectorios. De ahí que, dependiendo del tamaño, bien un disco duro o bien de volumen, se selecciona el tamaño del directorio raíz en relación al volumen. Es en donde instalamos el Sistema operativo. Tipo especial de fichero que almacena en forma de índice las subcarpetas y ficheros que componen cada carpeta.

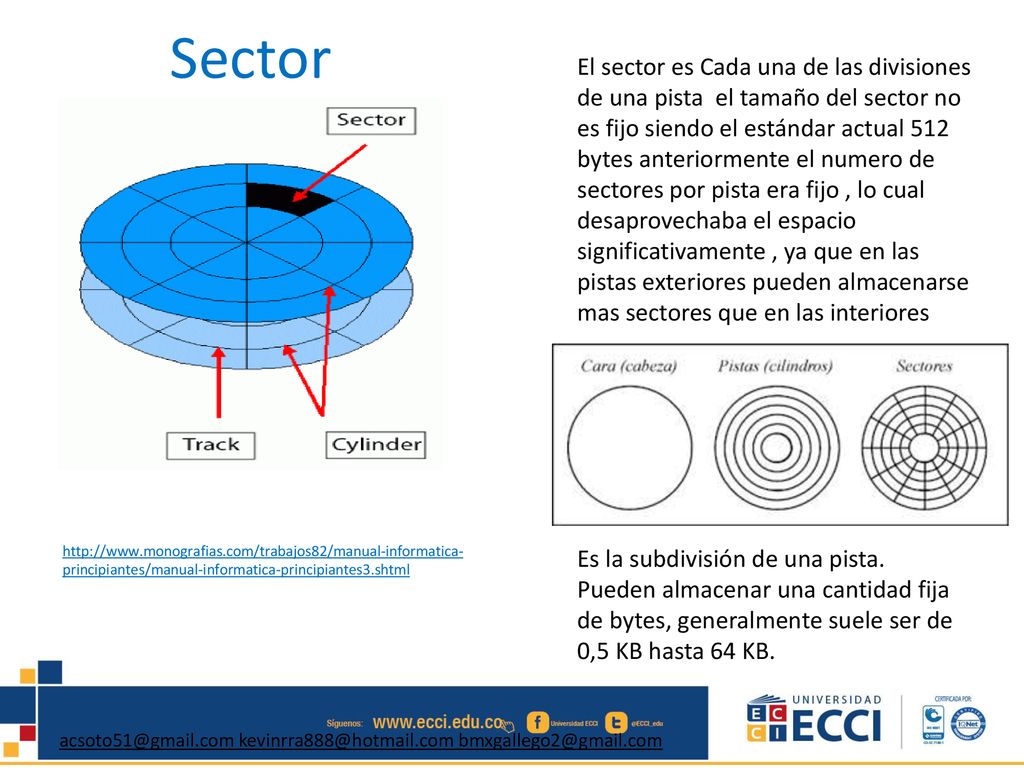

19 Sector El sector es Cada una de las divisiones de una pista el tamaño del sector no es fijo siendo el estándar actual 512 bytes anteriormente el numero de sectores por pista era fijo , lo cual desaprovechaba el espacio significativamente , ya que en las pistas exteriores pueden almacenarse mas sectores que en las interiores Es la subdivisión de una pista. Pueden almacenar una cantidad fija de bytes, generalmente suele ser de 0,5 KB hasta 64 KB.

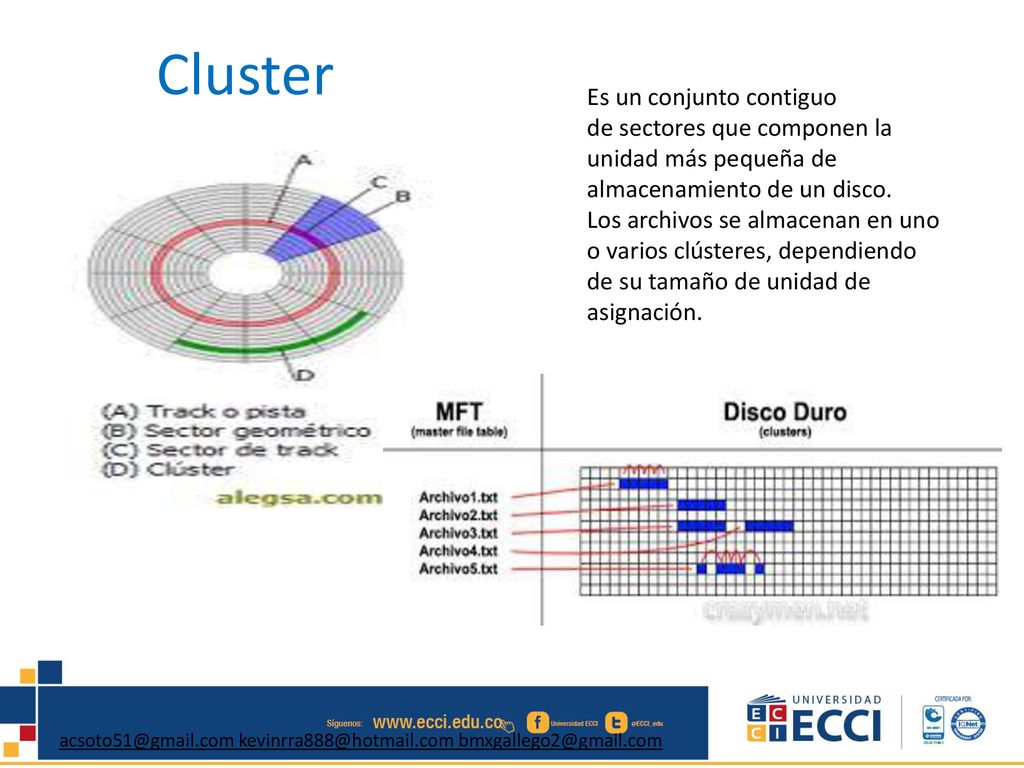

20 Cluster Es un conjunto contiguo de sectores que componen la unidad más pequeña de almacenamiento de un disco. Los archivos se almacenan en uno o varios clústeres, dependiendo de su tamaño de unidad de asignación.

21 Copia de la FAT El dos permite a un programa de formateo crear no sólo una, sino varias copias idénticas de la FAT. Si el dos encuentra uno de estos medios, cuida todas las copias de la FAT simultáneamente, así que guarda allí los nuevos clusters ocupados o liberados al crear o borrar archivos. Esto ofrece la ventaja de que se puede sustituir la FAT primaria en caso de defecto por una de sus copias, para evitar la pérdida de datos.

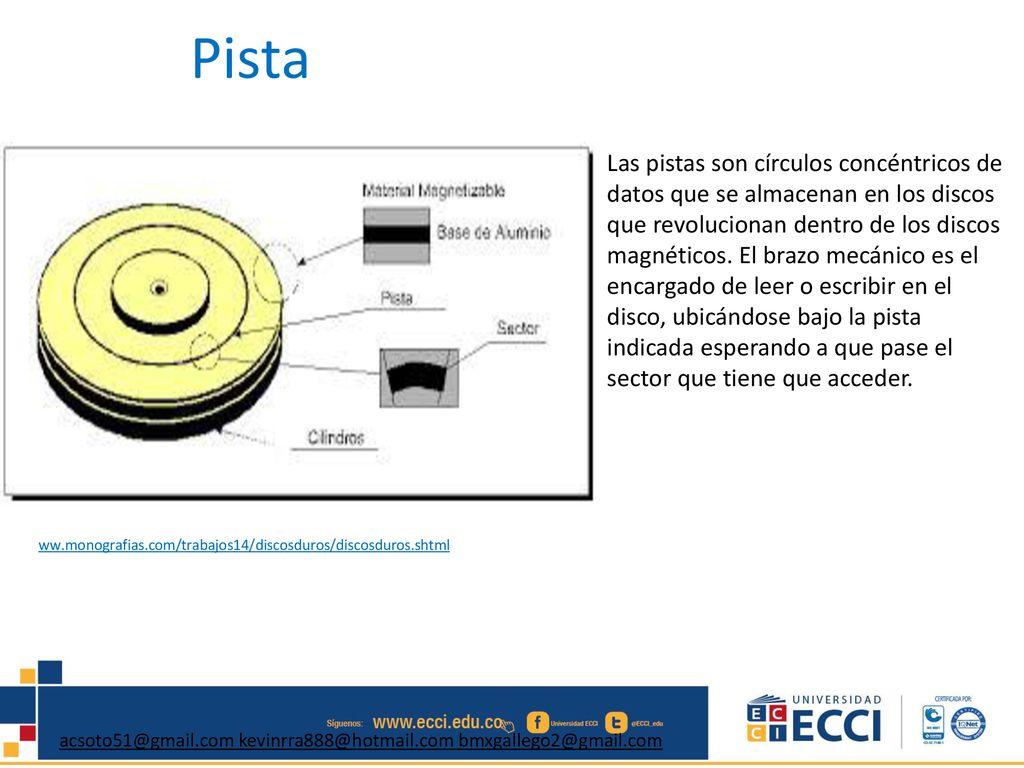

22 Pista Las pistas son círculos concéntricos de datos que se almacenan en los discos que revolucionan dentro de los discos magnéticos. El brazo mecánico es el encargado de leer o escribir en el disco, ubicándose bajo la pista indicada esperando a que pase el sector que tiene que acceder. ww.monografias.com/trabajos14/discosduros/discosduros.shtml
