Elementos mecánicos transformadores del movimiento y unión

Presentación del tema: "Elementos mecánicos transformadores del movimiento y unión"— Transcripción de la presentación:

1 Elementos mecánicos transformadores del movimiento y unión
Unidad

2 13.1. Elementos mecánicos transformadores del movimiento
Elementos transformadores del movimiento más importantes.

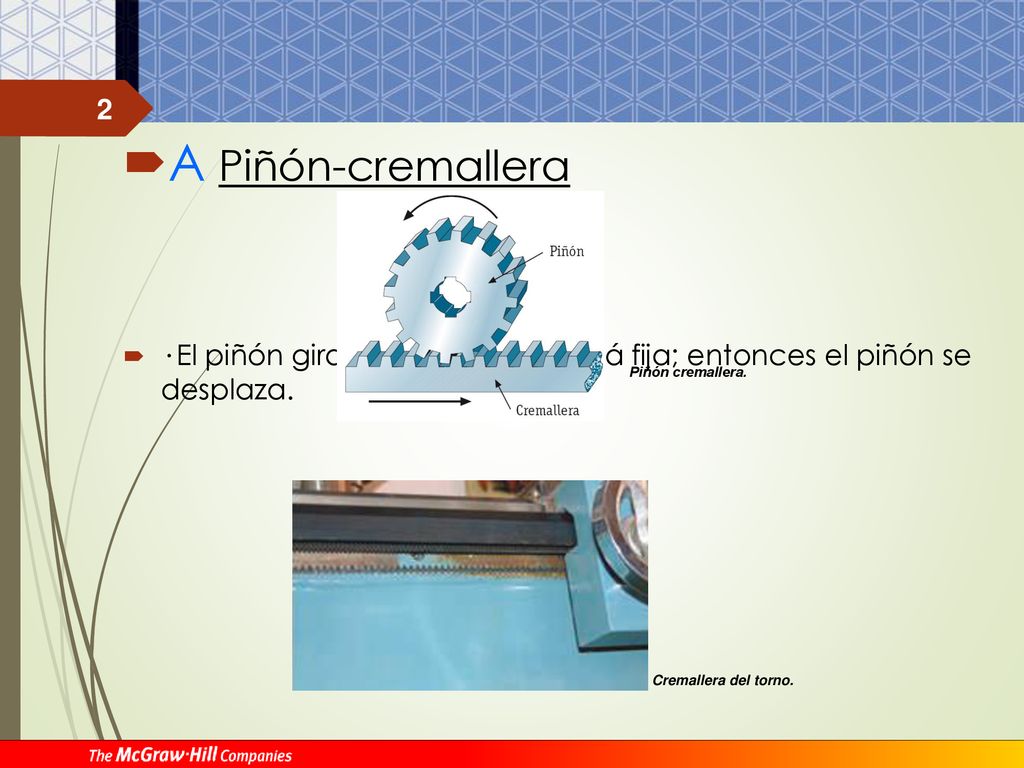

3 A Piñón-cremallera · El piñón gira y la cremallera está fija; entonces el piñón se desplaza. Piñón cremallera. Cremallera del torno.

4 · El piñón gira sin desplazarse; entonces la cremallera se desplaza.

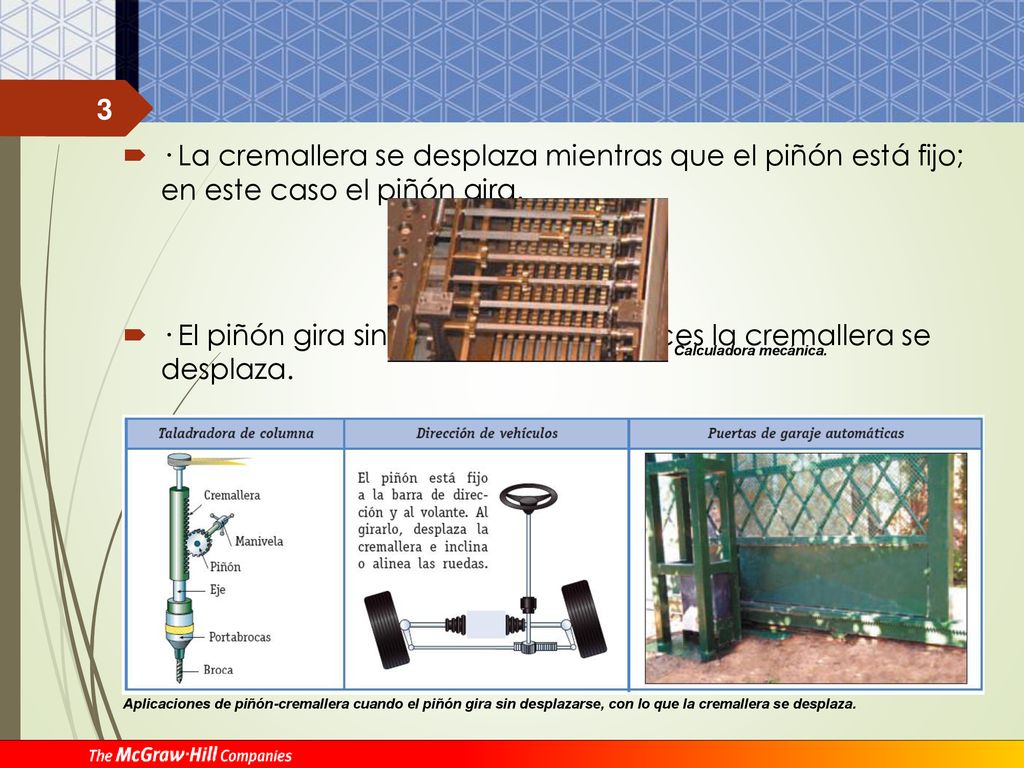

· La cremallera se desplaza mientras que el piñón está fijo; en este caso el piñón gira. · El piñón gira sin desplazarse; entonces la cremallera se desplaza. Calculadora mecánica. Aplicaciones de piñón-cremallera cuando el piñón gira sin desplazarse, con lo que la cremallera se desplaza.

5 B Tornillo-tuerca Concepto de hélice
Aplicaciones de los tornillos y tuercas Concepto de hélice. Tornillo de banco. Gato para automóvil. Mecanismo de ajuste mediante tuerca-tornillo de unos prismáticos.

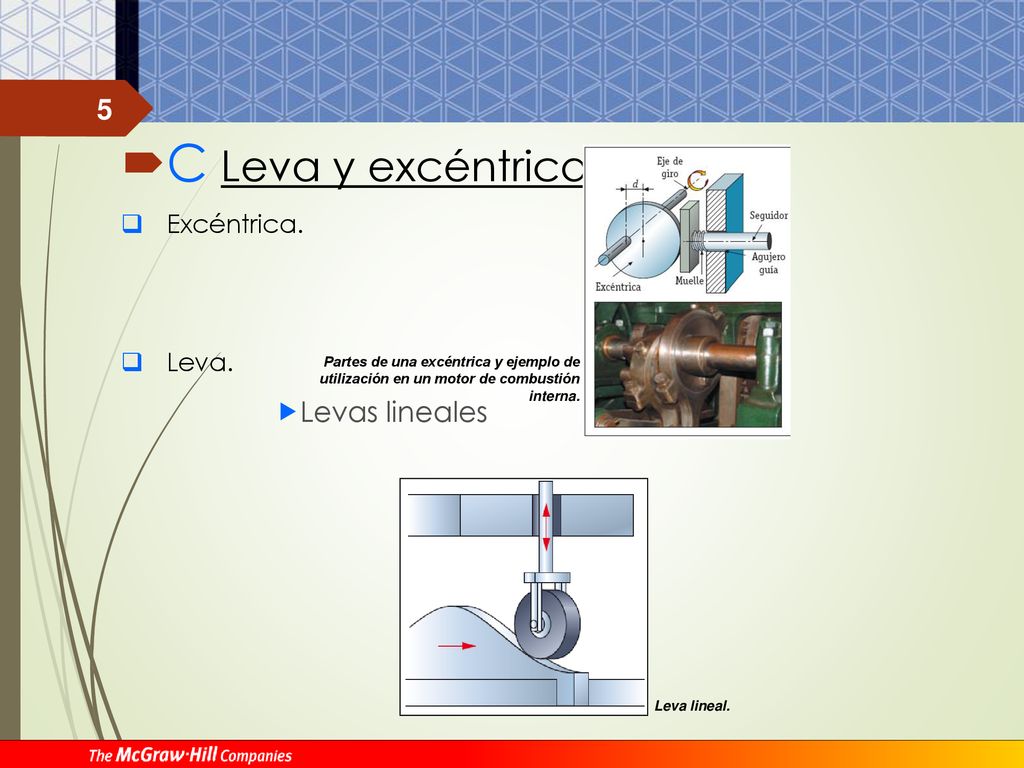

6 C Leva y excéntrica Levas lineales Excéntrica. Leva.
Partes de una excéntrica y ejemplo de utilización en un motor de combustión interna. Leva lineal.

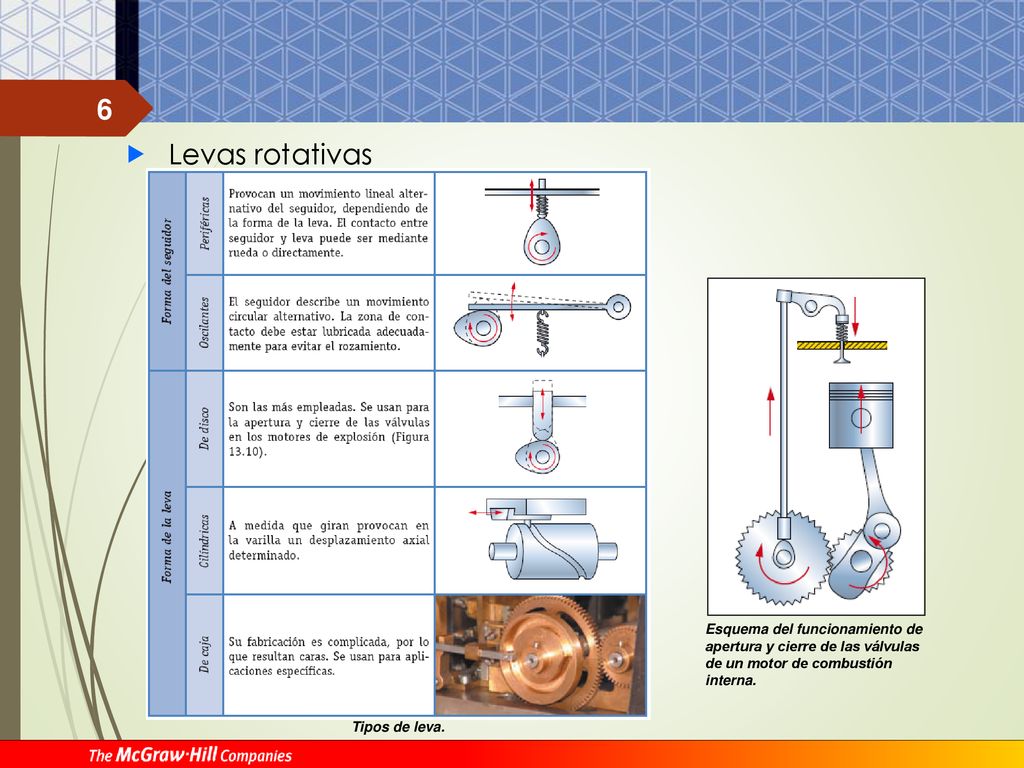

7 Levas rotativas Esquema del funcionamiento de apertura y cierre de las válvulas de un motor de combustión interna. Tipos de leva.

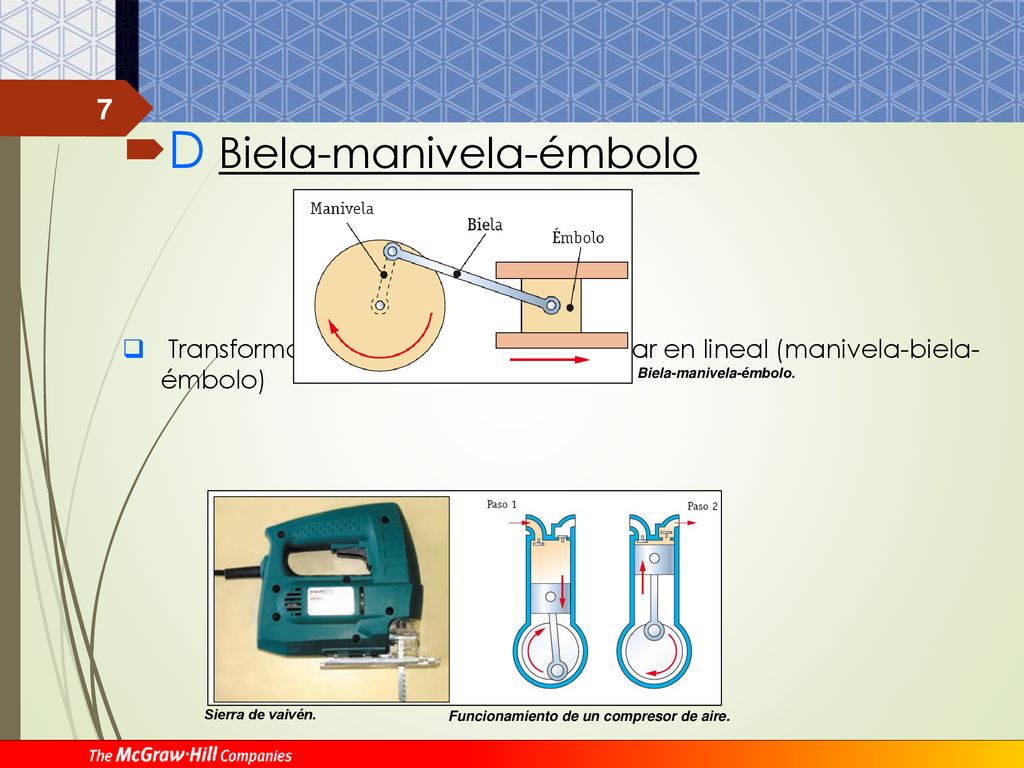

8 D Biela-manivela-émbolo
Transformación del movimiento circular en lineal (manivela-biela-émbolo) Biela-manivela-émbolo. Sierra de vaivén. Funcionamiento de un compresor de aire.

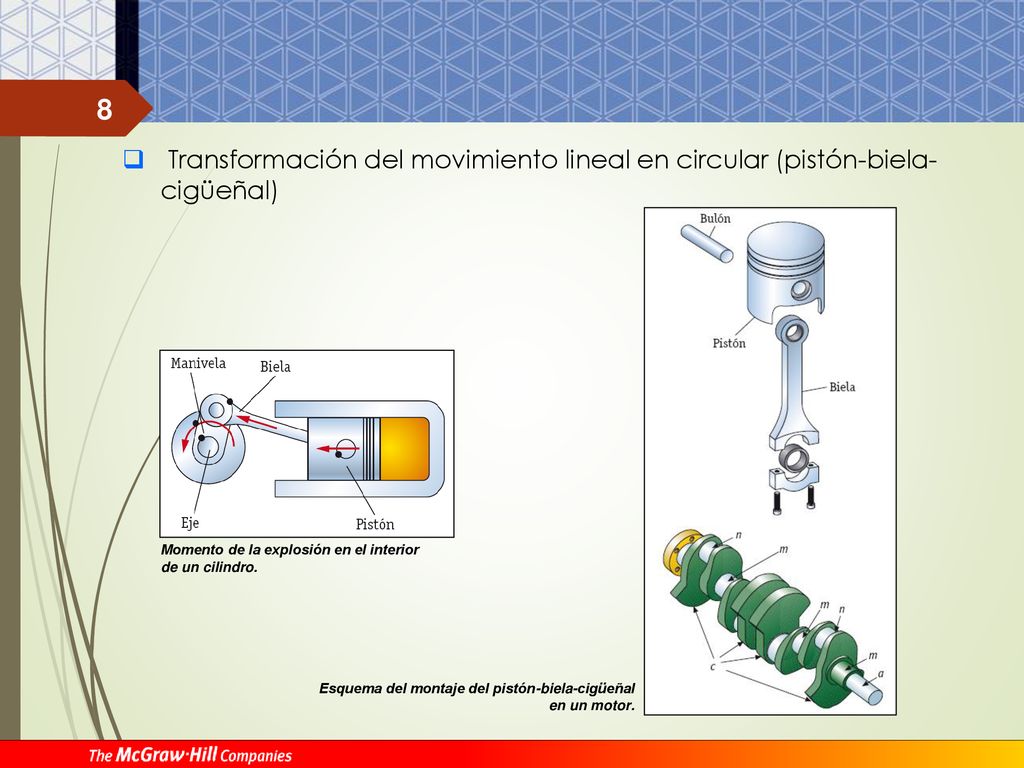

9 Transformación del movimiento lineal en circular (pistón-biela-cigüeñal)
Momento de la explosión en el interior de un cilindro. Esquema del montaje del pistón-biela-cigüeñal en un motor.

10 E Trinquete Reversibles. No reversibles.
Aplicación comercial del trinquete. Ejemplos de los diversos tipos de trinquetes.

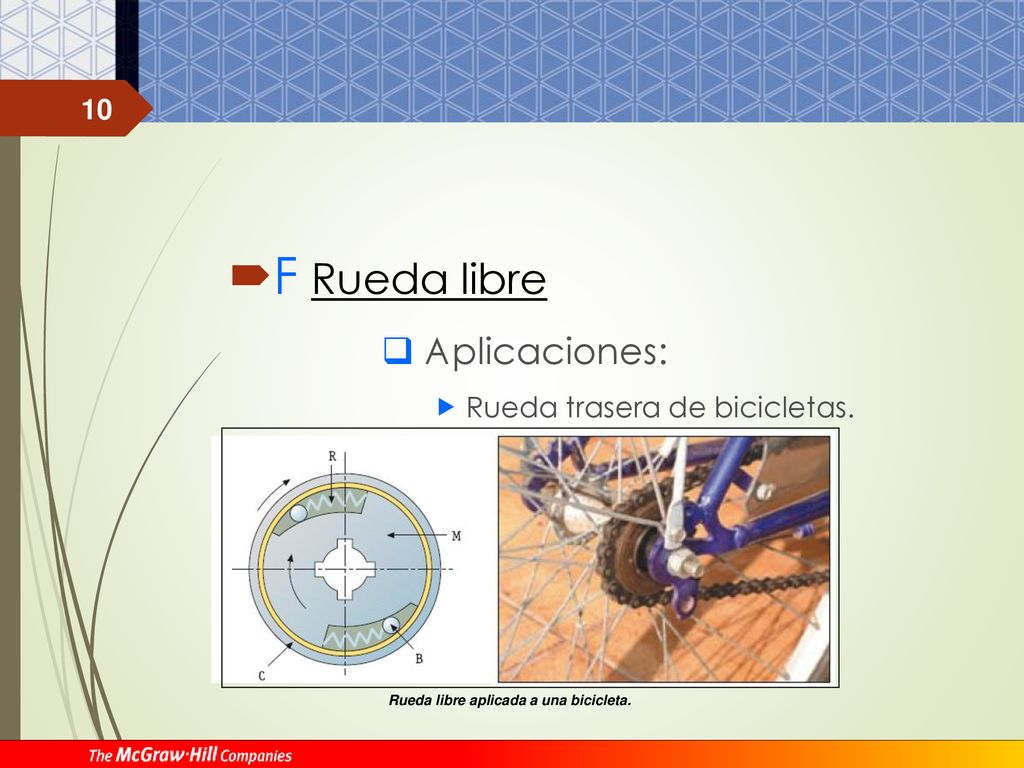

11 F Rueda libre Aplicaciones: Rueda trasera de bicicletas.
Motor de arranque de automóviles. Rueda libre aplicada a una bicicleta.

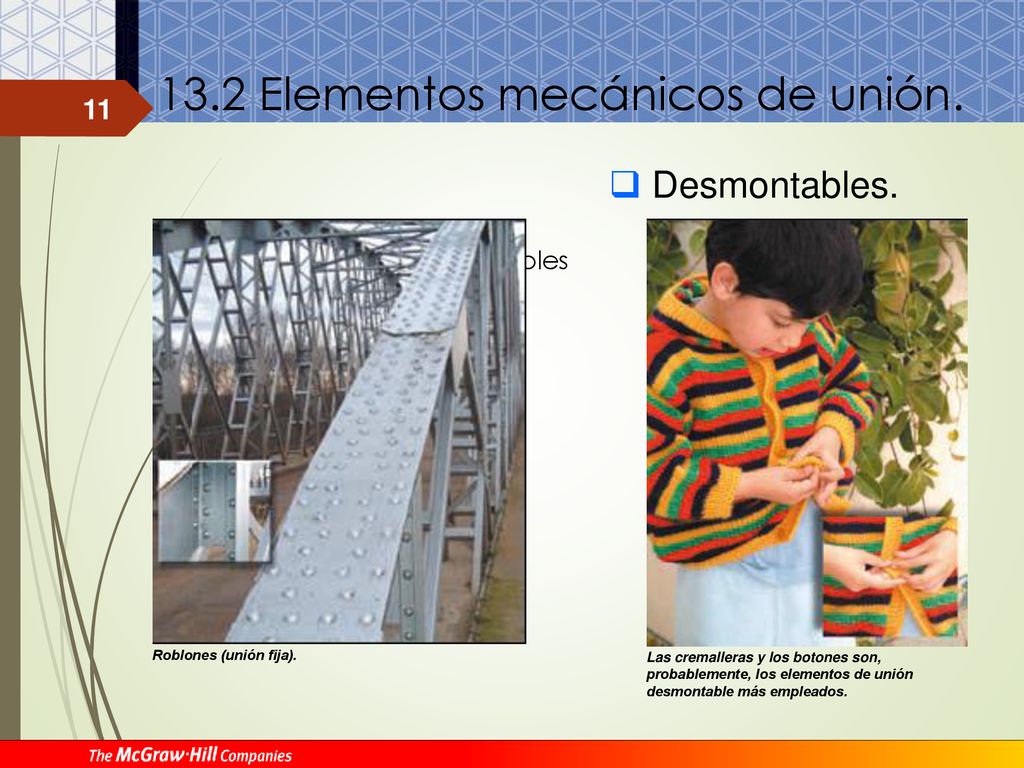

12 13.2 Elementos mecánicos de unión.
Desmontables. Fijos o no desmontables Roblones (unión fija). Las cremalleras y los botones son, probablemente, los elementos de unión desmontable más empleados.

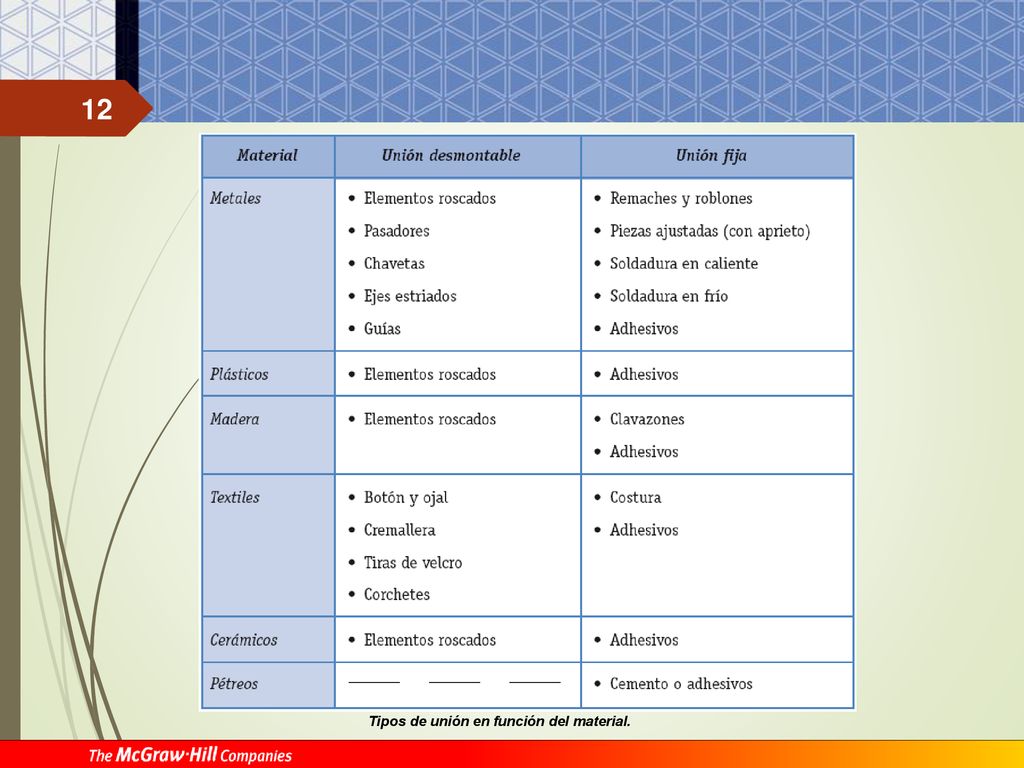

13 Tipos de unión en función del material.

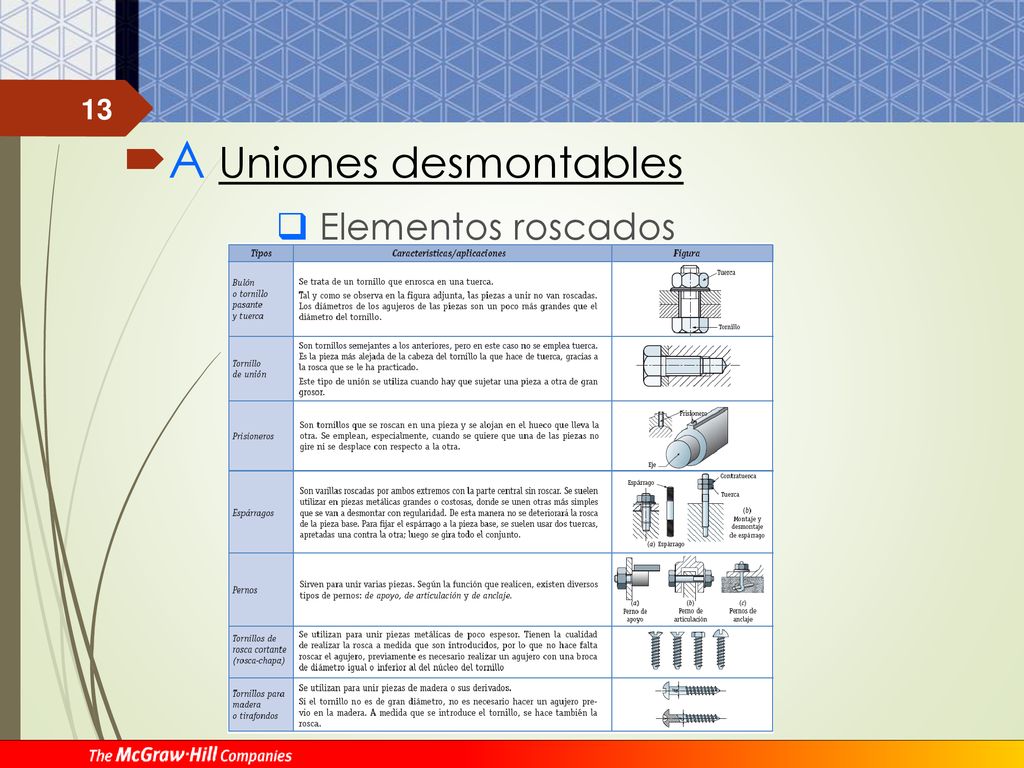

14 A Uniones desmontables
Elementos roscados

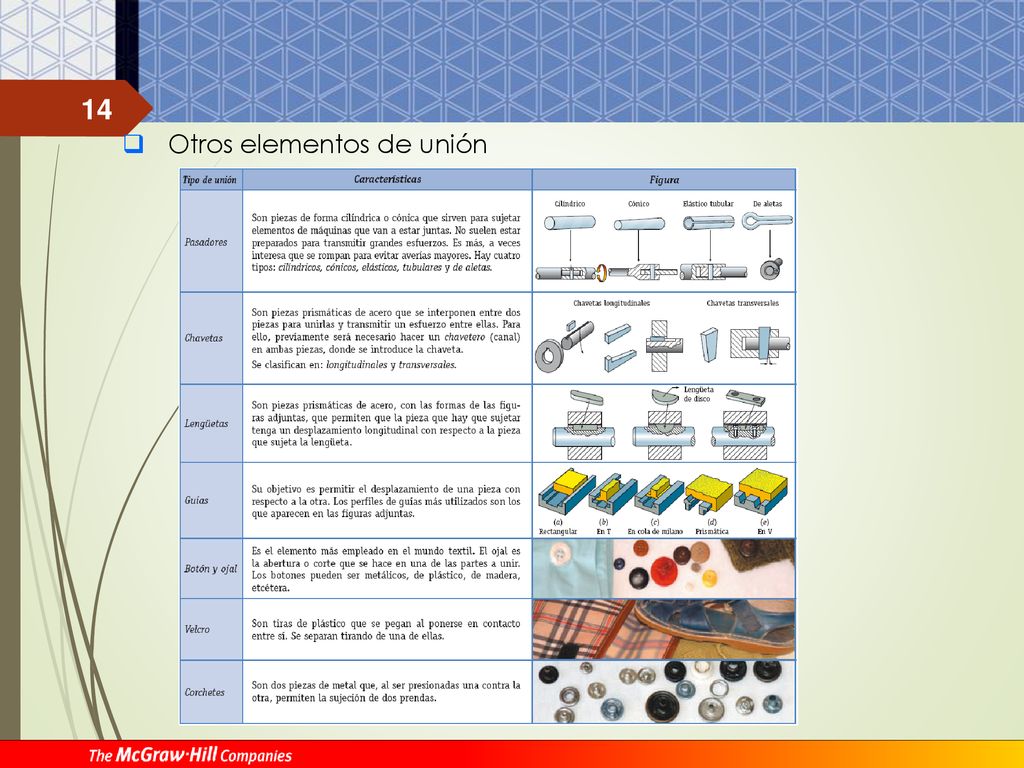

15 Otros elementos de unión

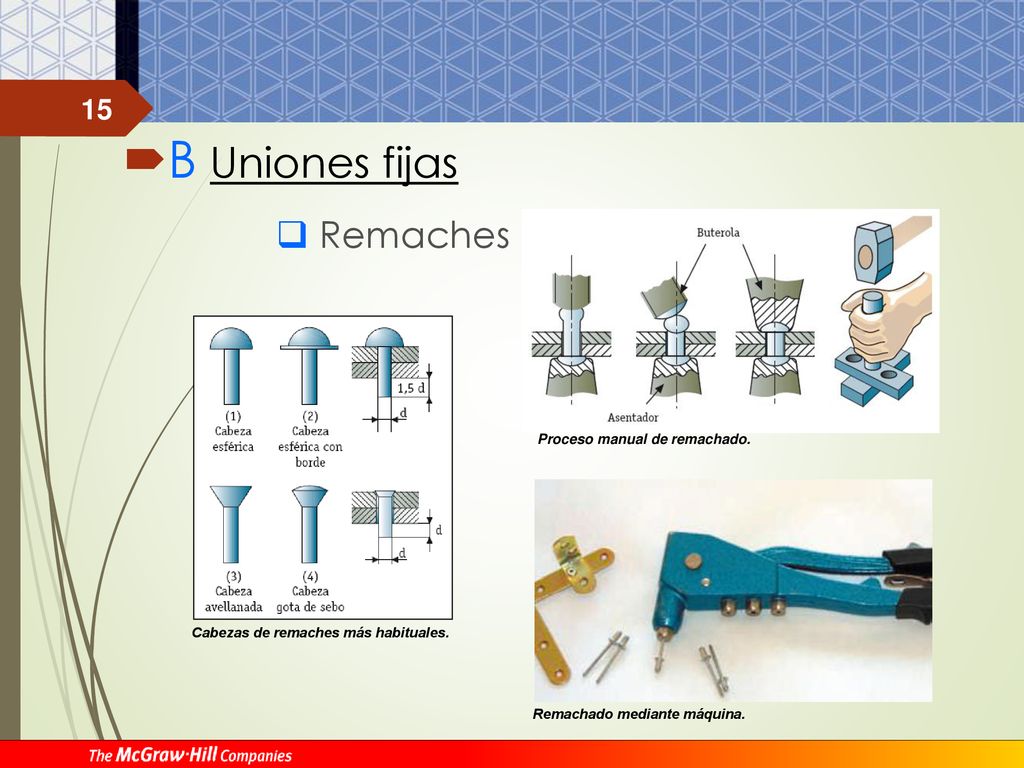

16 B Uniones fijas Remaches Proceso manual de remachado.
Cabezas de remaches más habituales. Remachado mediante máquina.

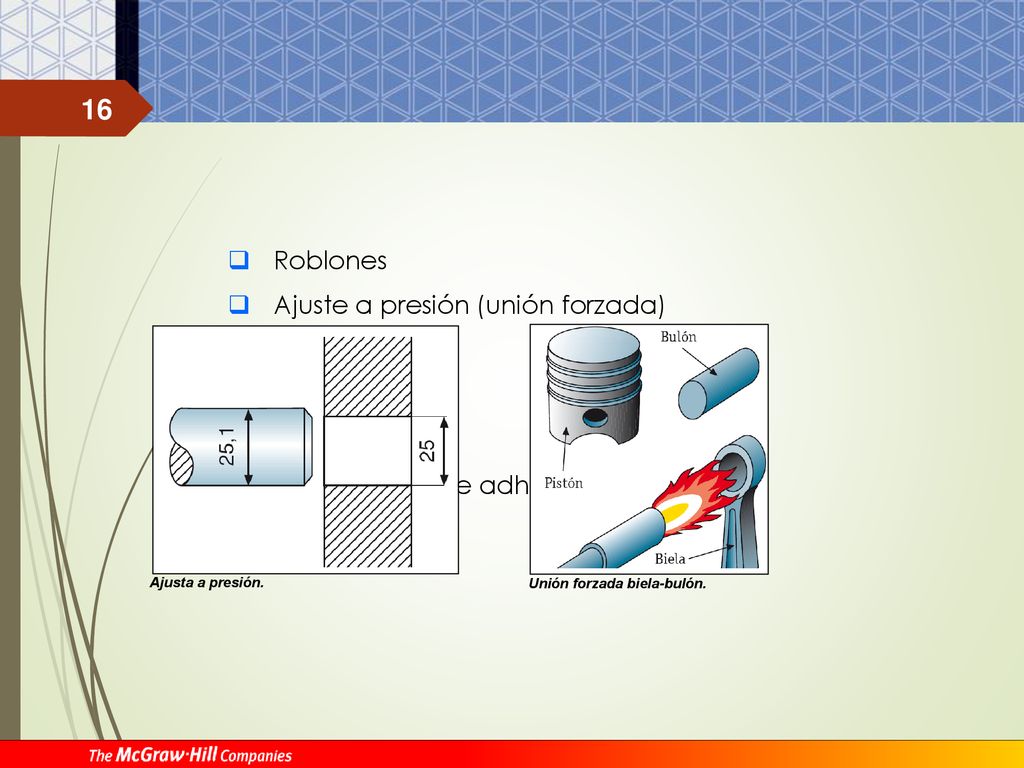

17 Ajuste a presión (unión forzada)
Roblones Ajuste a presión (unión forzada) Unión mediante adhesivo Ajusta a presión. Unión forzada biela-bulón.

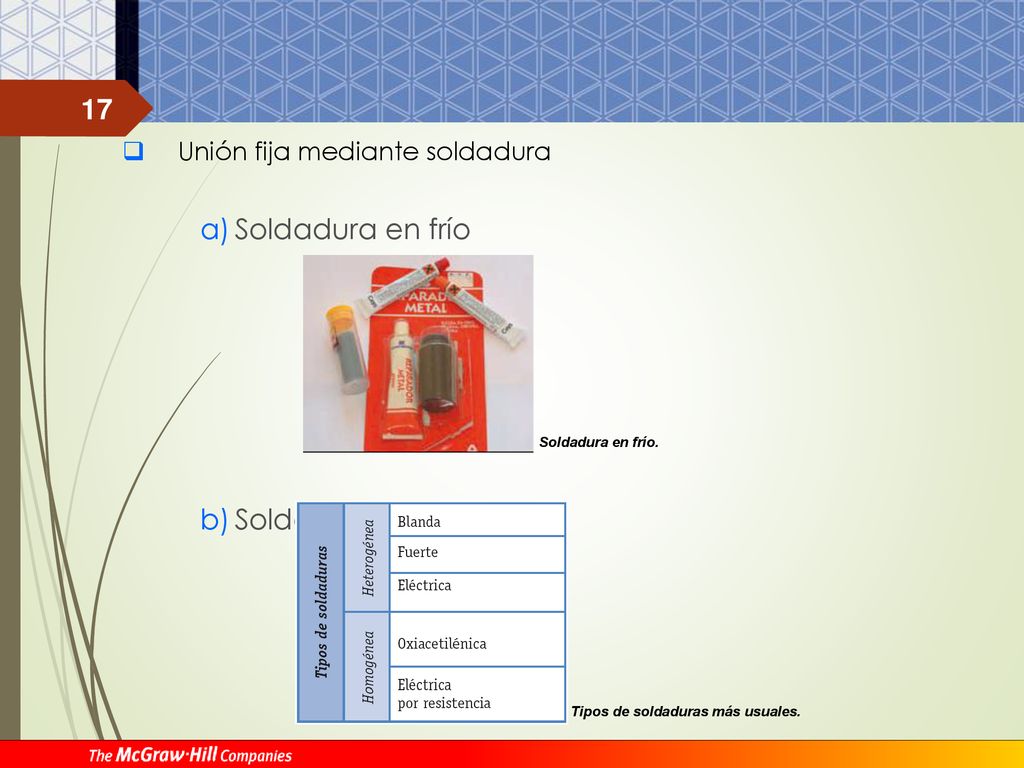

18 Soldadura en frío Soldadura en caliente Unión fija mediante soldadura
Tipos de soldaduras más usuales.

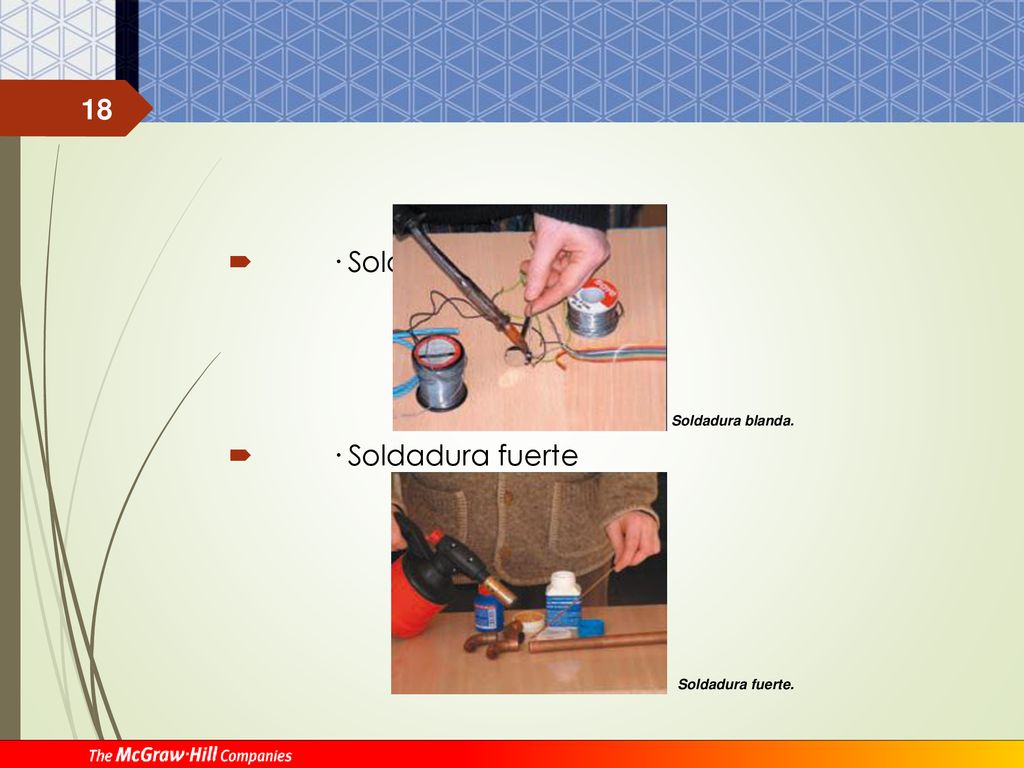

19 · Soldadura blanda · Soldadura fuerte Soldadura blanda.

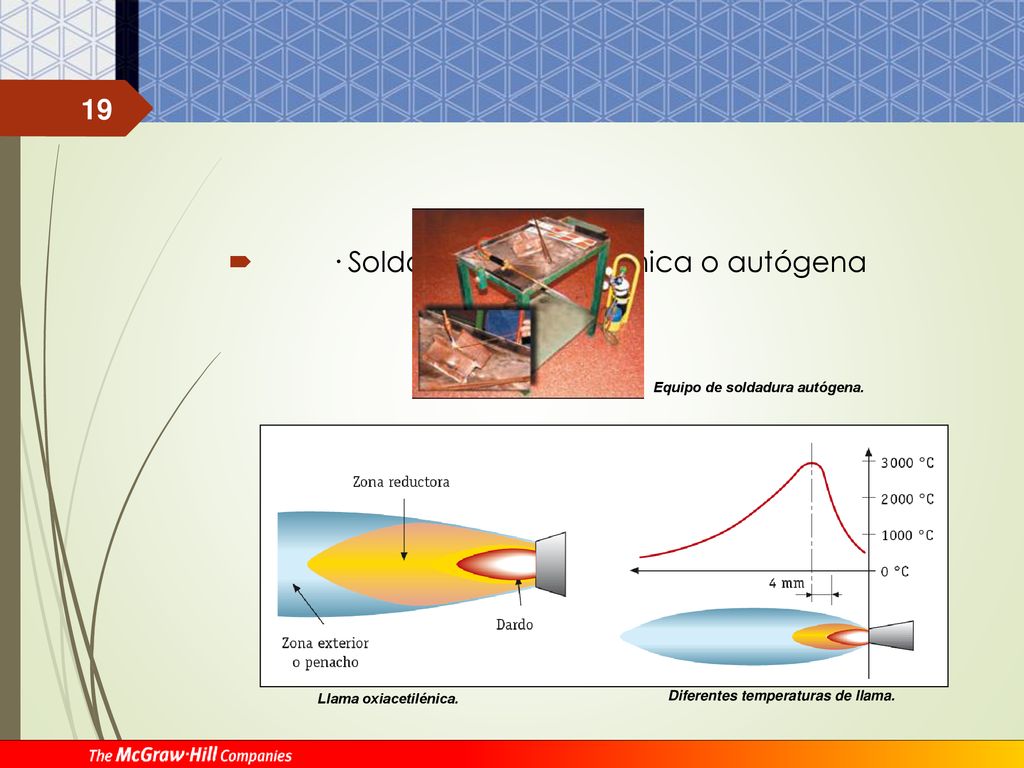

20 · Soldadura oxiacetilénica o autógena
Equipo de soldadura autógena. Llama oxiacetilénica. Diferentes temperaturas de llama.

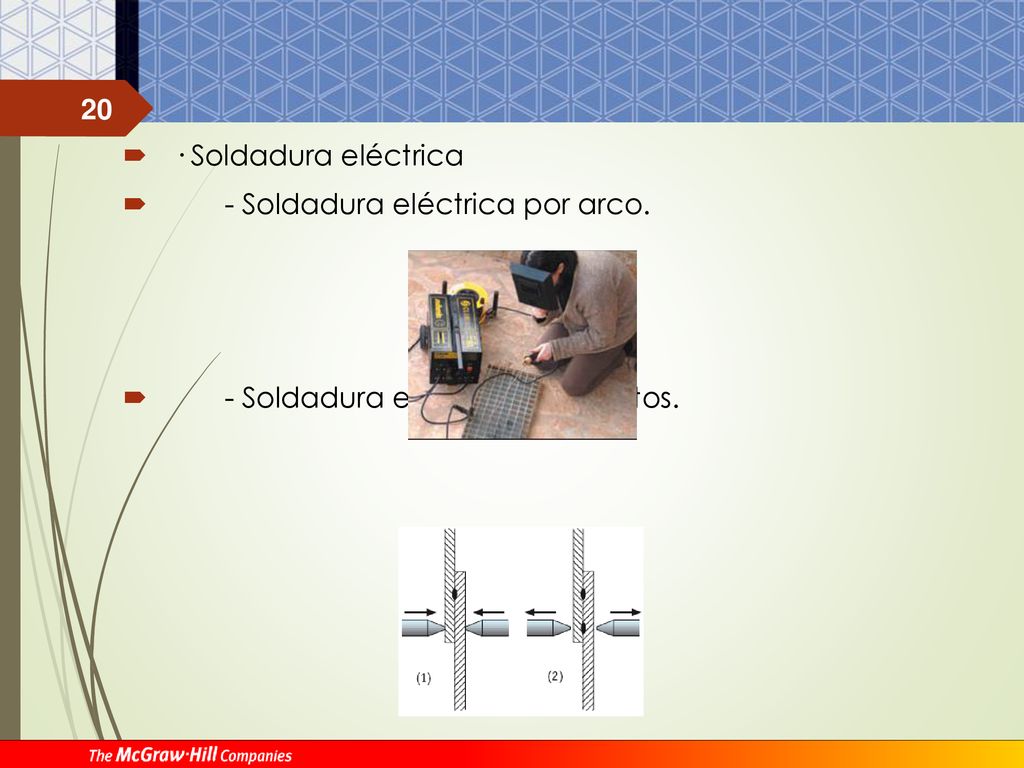

21 · Soldadura eléctrica - Soldadura eléctrica por arco. - Soldadura eléctrica por puntos.

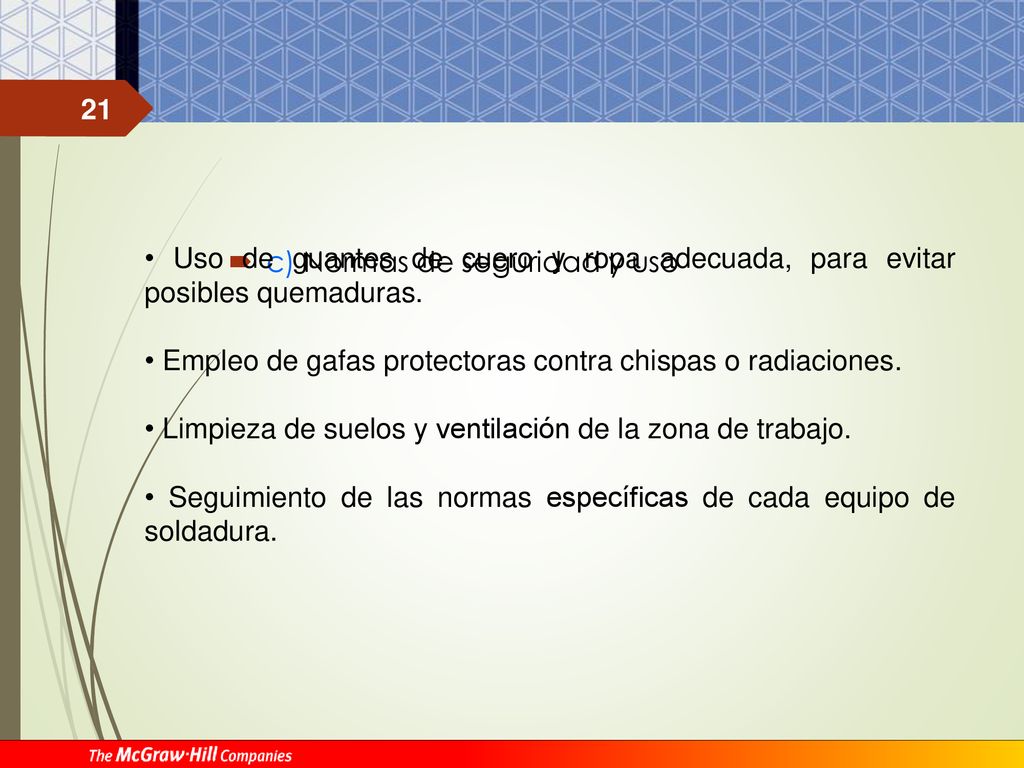

22 • Uso de guantes de cuero y ropa adecuada, para evitar posibles quemaduras.
• Empleo de gafas protectoras contra chispas o radiaciones. • Limpieza de suelos y ventilación de la zona de trabajo. • Seguimiento de las normas específicas de cada equipo de soldadura. c) Normas de seguridad y uso
