1 Cuarta sesión Orbitales

2 Tarea 26 Calcular la energía de los tres primeros niveles para un protón que se encuentra confinado en un pozo de potencial unidimensional de 10 Å de longitud.

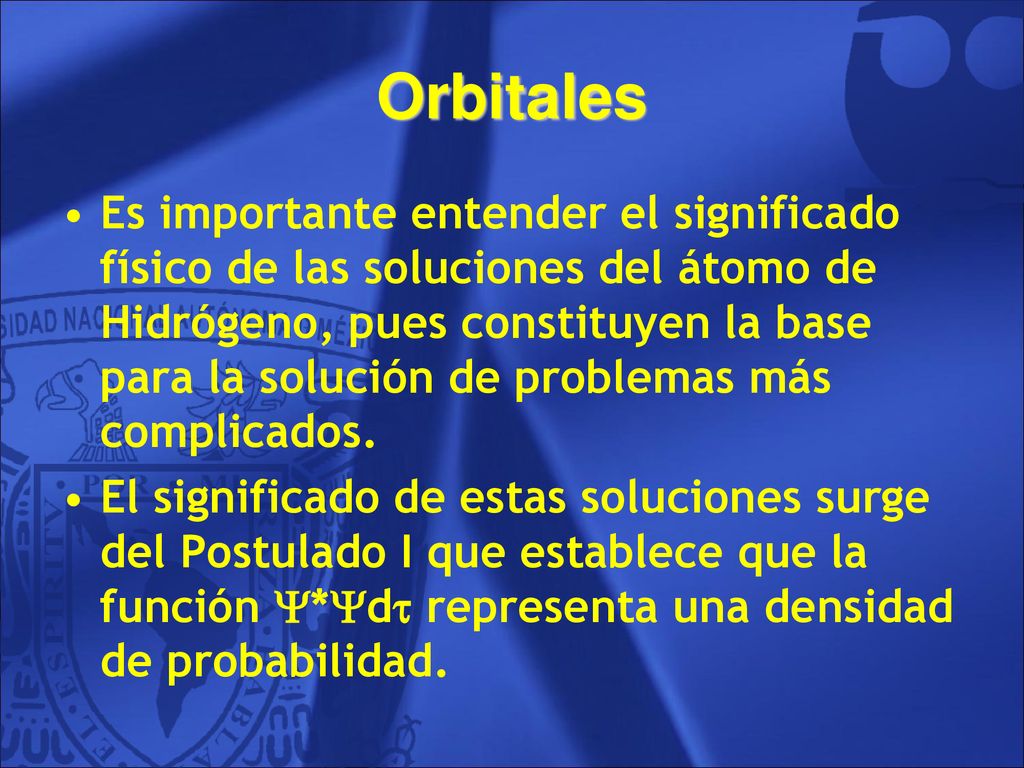

3 Orbitales Es importante entender el significado físico de las soluciones del átomo de Hidrógeno, pues constituyen la base para la solución de problemas más complicados. El significado de estas soluciones surge del Postulado I que establece que la función *d representa una densidad de probabilidad.

4 Primero las funciones radiales Rn,l(r)

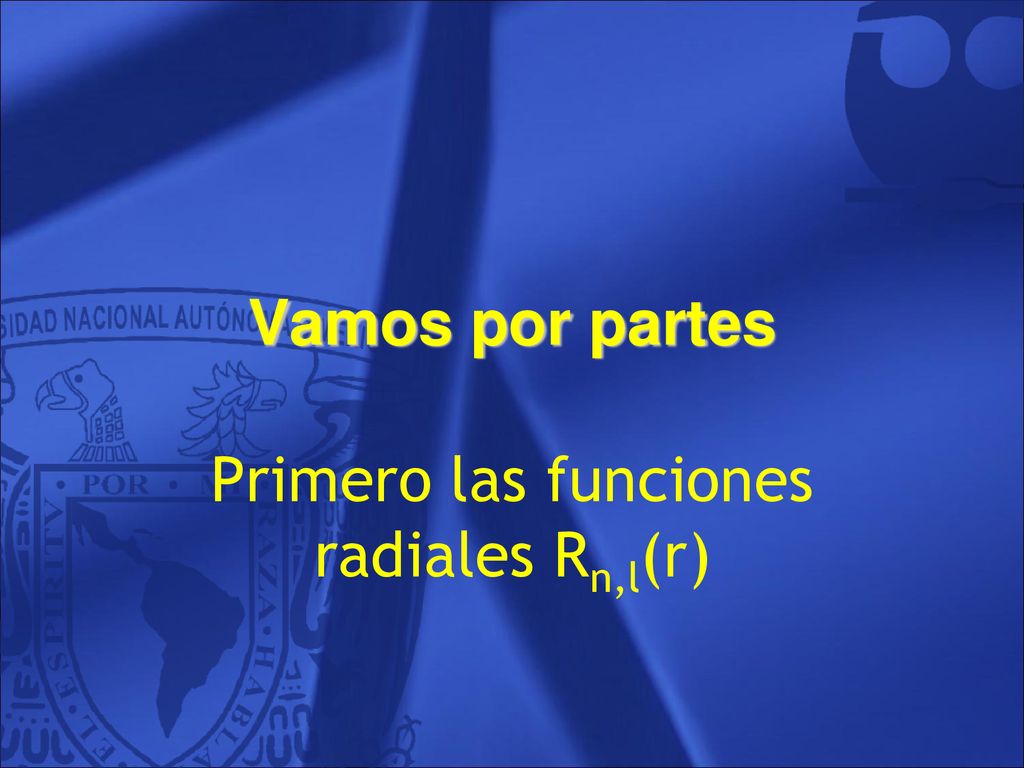

Vamos por partes Primero las funciones radiales Rn,l(r)

5 Gráfica de la parte radial 1s
5

6 Gráfica de la parte radial 2s
6

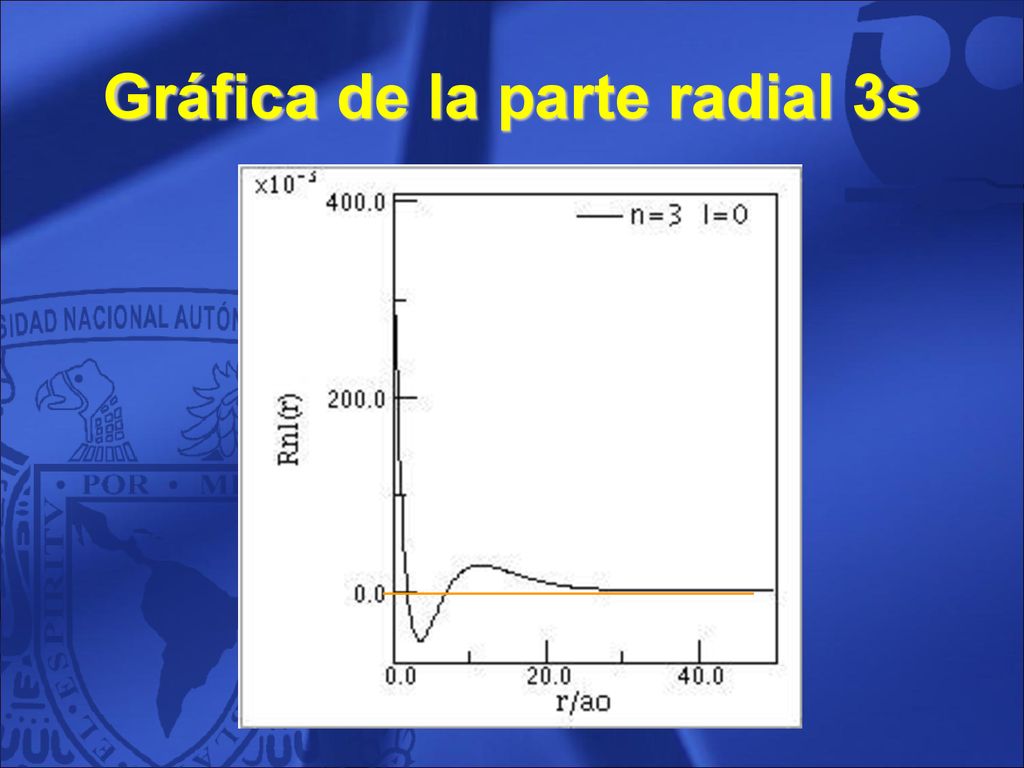

7 Gráfica de la parte radial 3s
7

8 Otras formas de hacer el análisis de las funciones radiales

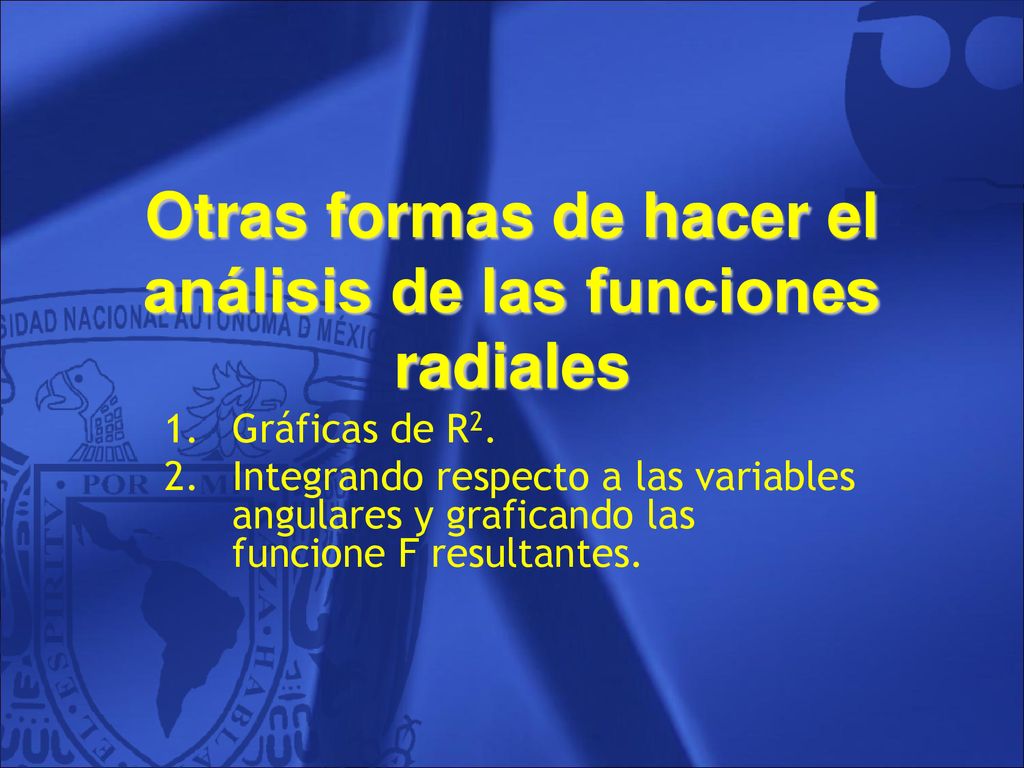

Gráficas de R2. Integrando respecto a las variables angulares y graficando las funcione F resultantes.

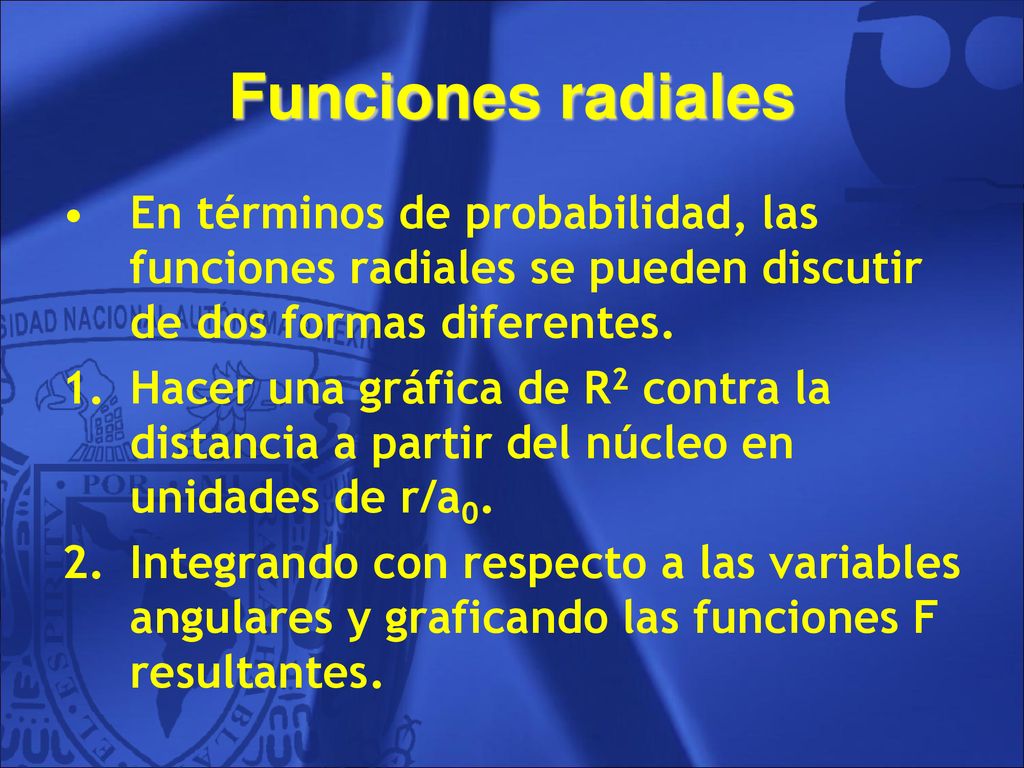

9 Funciones radiales En términos de probabilidad, las funciones radiales se pueden discutir de dos formas diferentes. Hacer una gráfica de R2 contra la distancia a partir del núcleo en unidades de r/a0. Integrando con respecto a las variables angulares y graficando las funciones F resultantes.

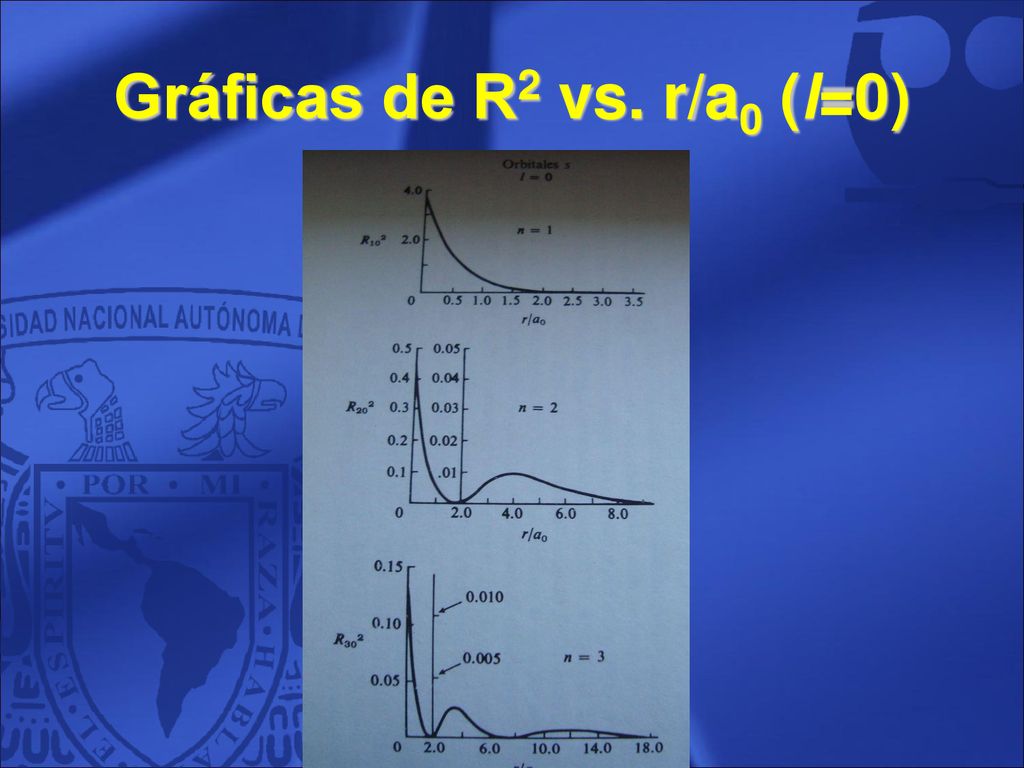

10 Gráficas de R2 vs. r/a0 (l=0)

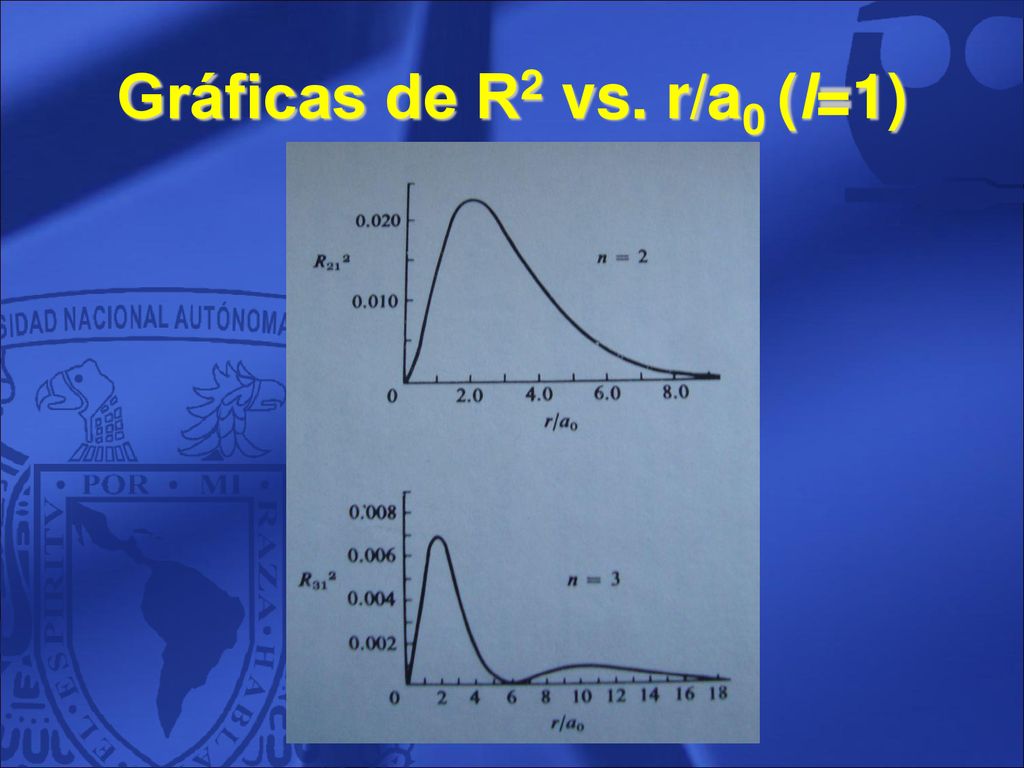

11 Gráficas de R2 vs. r/a0 (l=1)

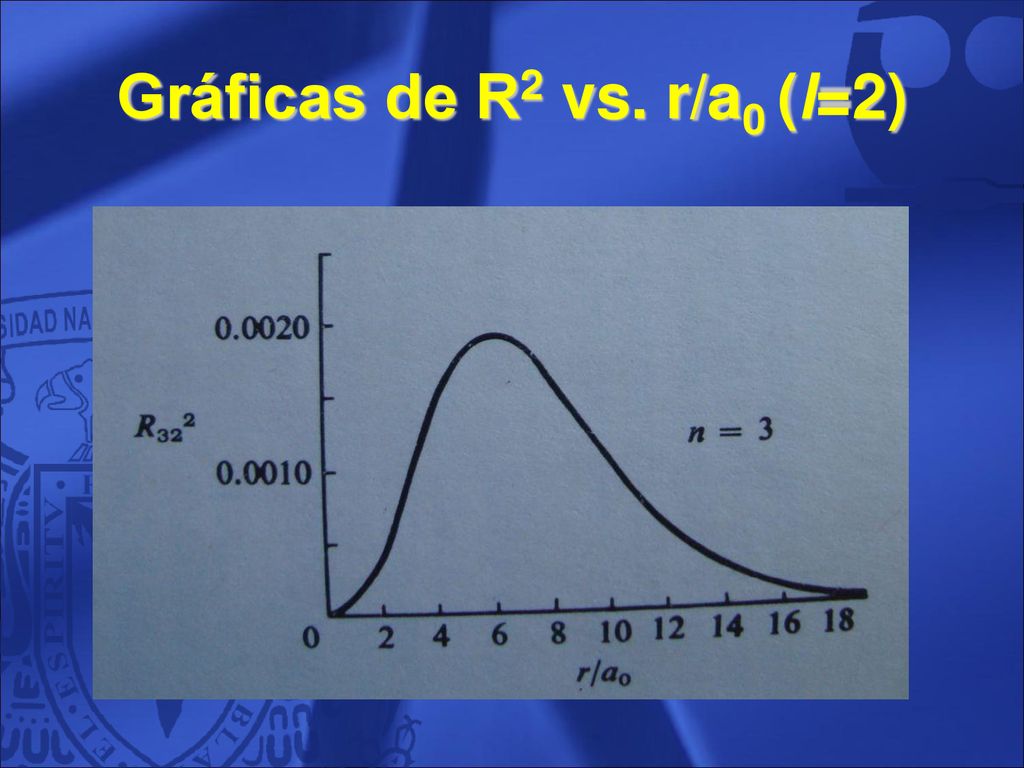

12 Gráficas de R2 vs. r/a0 (l=2)

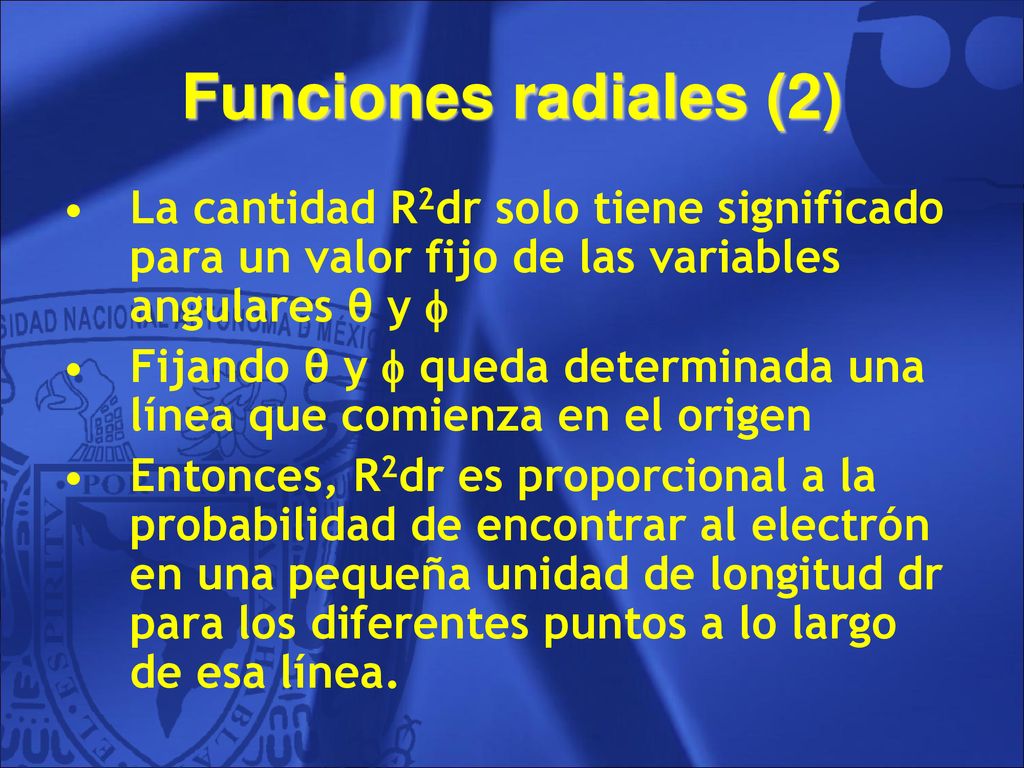

13 Funciones radiales (2) La cantidad R2dr solo tiene significado para un valor fijo de las variables angulares θ y  Fijando θ y  queda determinada una línea que comienza en el origen Entonces, R2dr es proporcional a la probabilidad de encontrar al electrón en una pequeña unidad de longitud dr para los diferentes puntos a lo largo de esa línea.

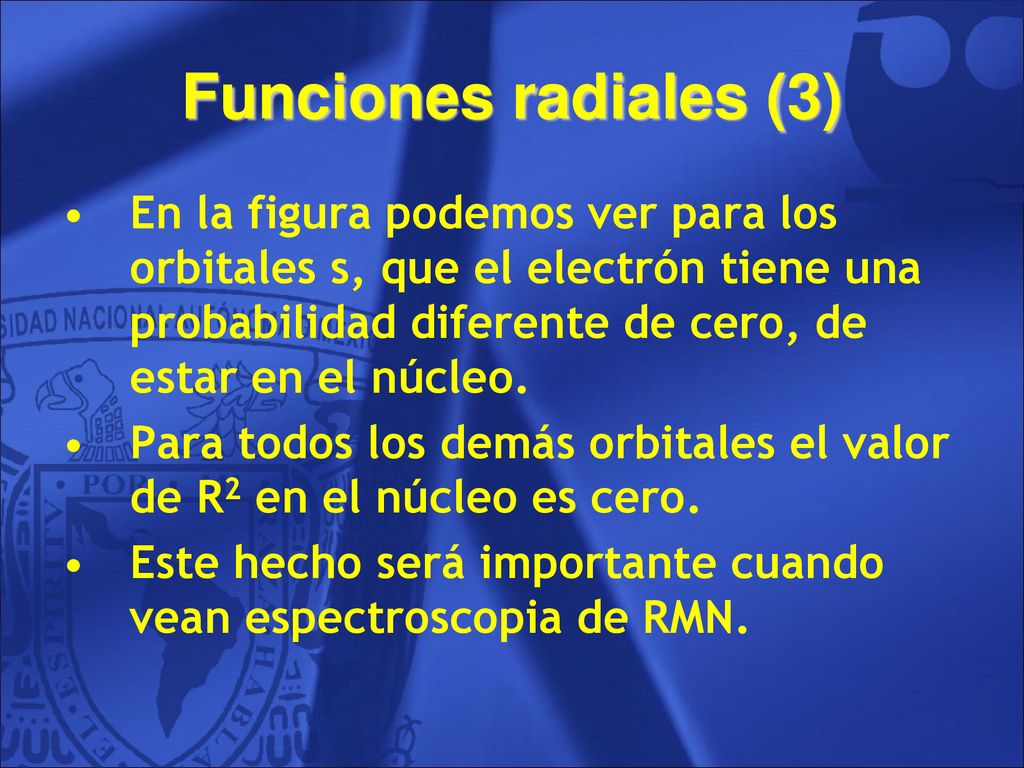

14 Funciones radiales (3) En la figura podemos ver para los orbitales s, que el electrón tiene una probabilidad diferente de cero, de estar en el núcleo. Para todos los demás orbitales el valor de R2 en el núcleo es cero. Este hecho será importante cuando vean espectroscopia de RMN.

15 Gráficas de R2 vs. r/a0 (l=0)

16 Funciones de distribución radial

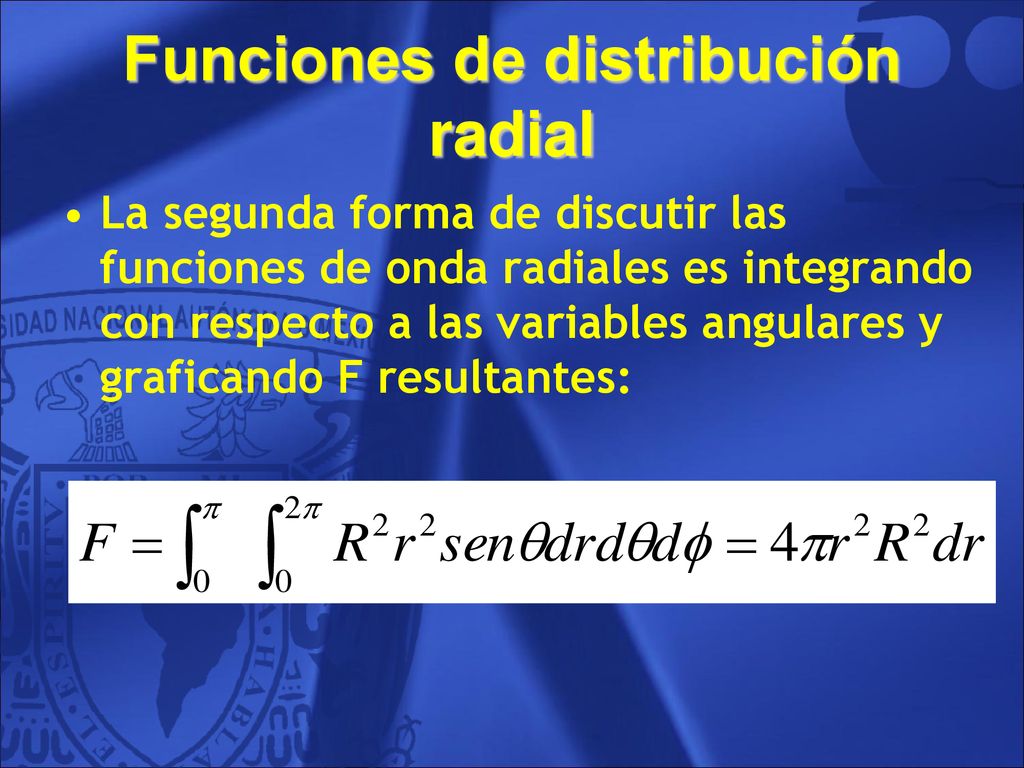

La segunda forma de discutir las funciones de onda radiales es integrando con respecto a las variables angulares y graficando F resultantes:

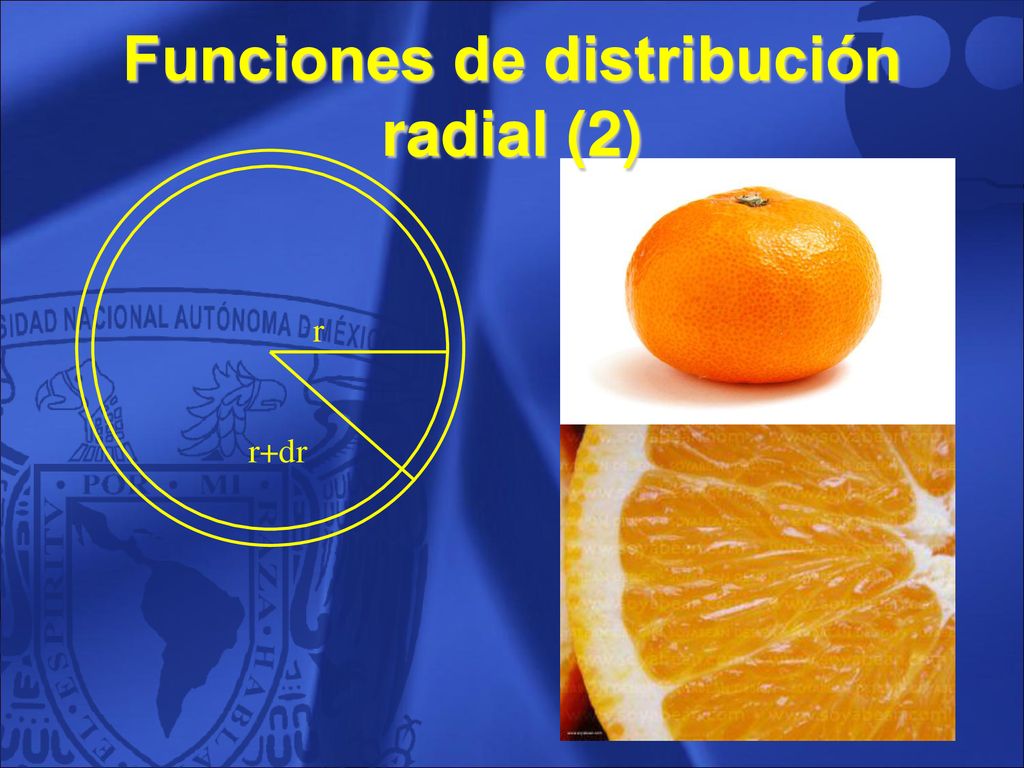

17 Funciones de distribución radial (2)
r+dr 17

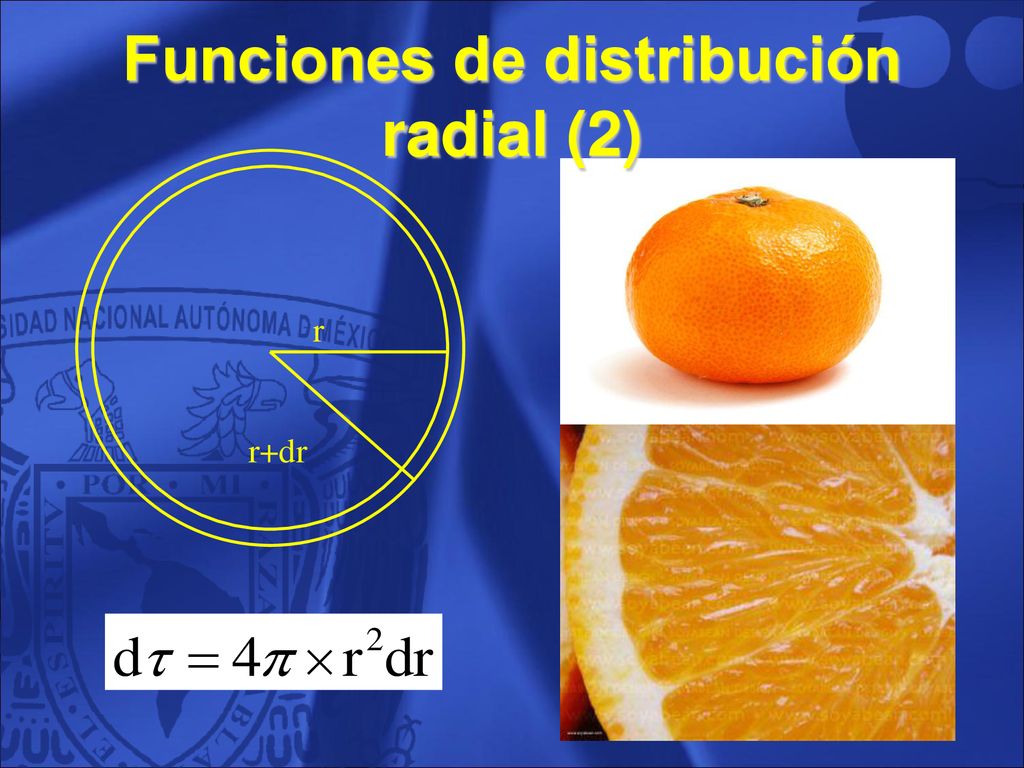

18 Funciones de distribución radial (2)
r+dr 18

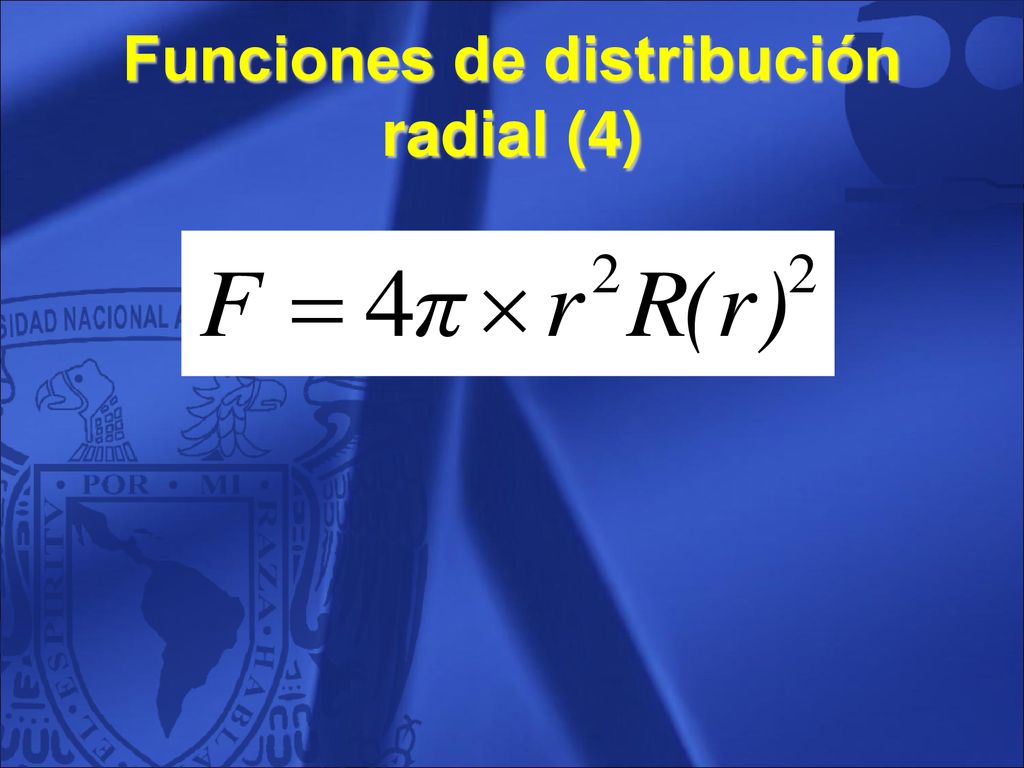

19 Funciones de distribución radial (4)

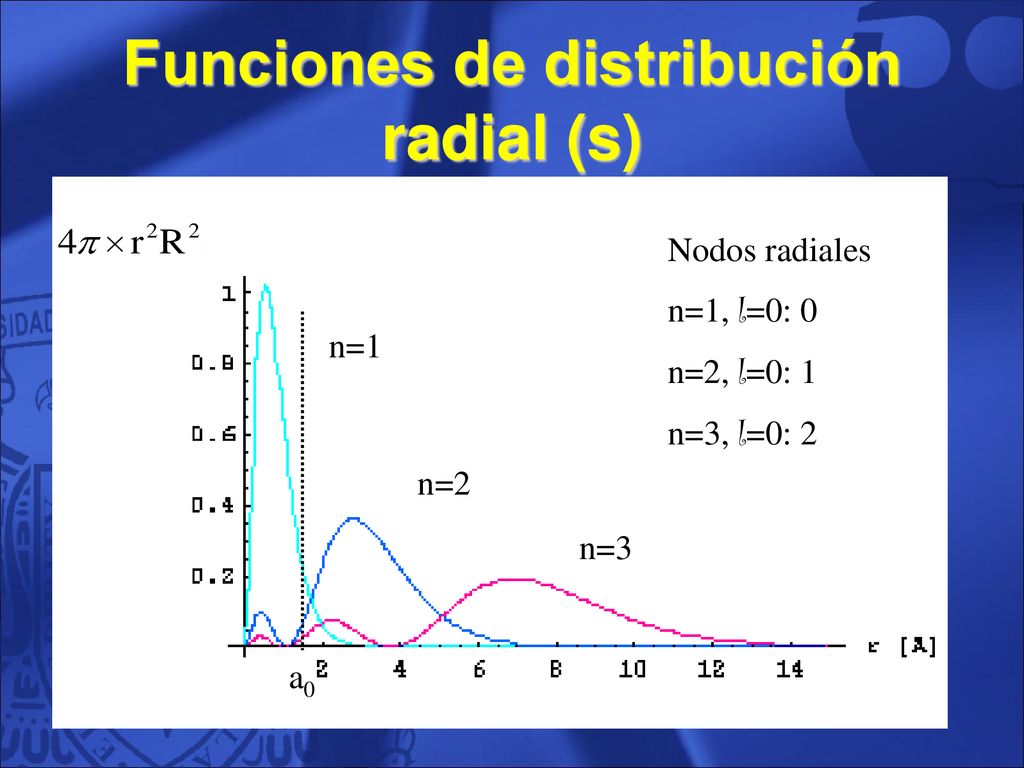

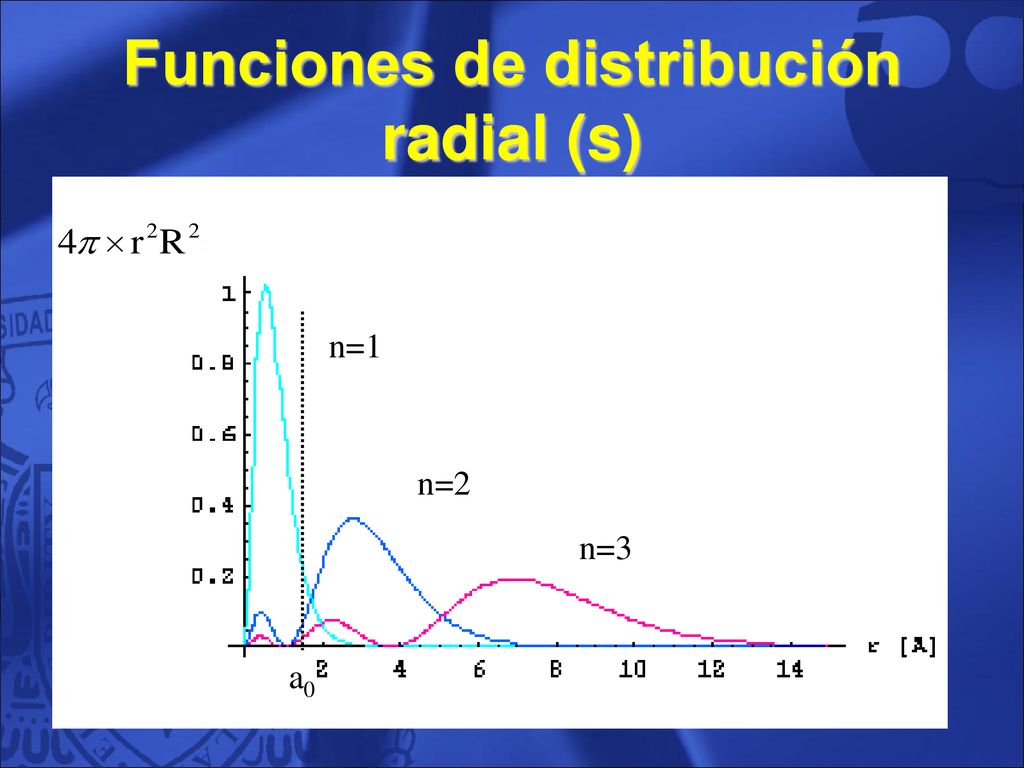

20 Funciones de distribución radial (s)
20

21 Funciones de distribución radial (s)
Nodos radiales n=1, l=0: 0 n=2, l=0: 1 n=3, l=0: 2 n=1 n=2 n=3 a0 21

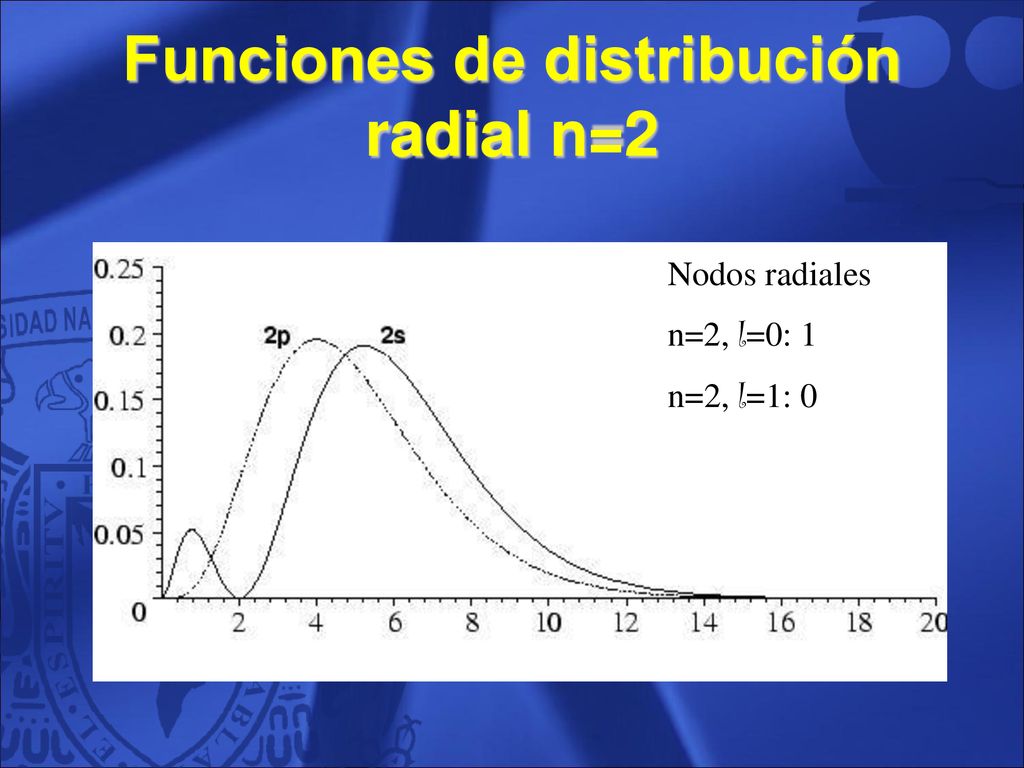

22 Funciones de distribución radial n=2
Nodos radiales n=2, l=0: 1 n=2, l=1: 0 22

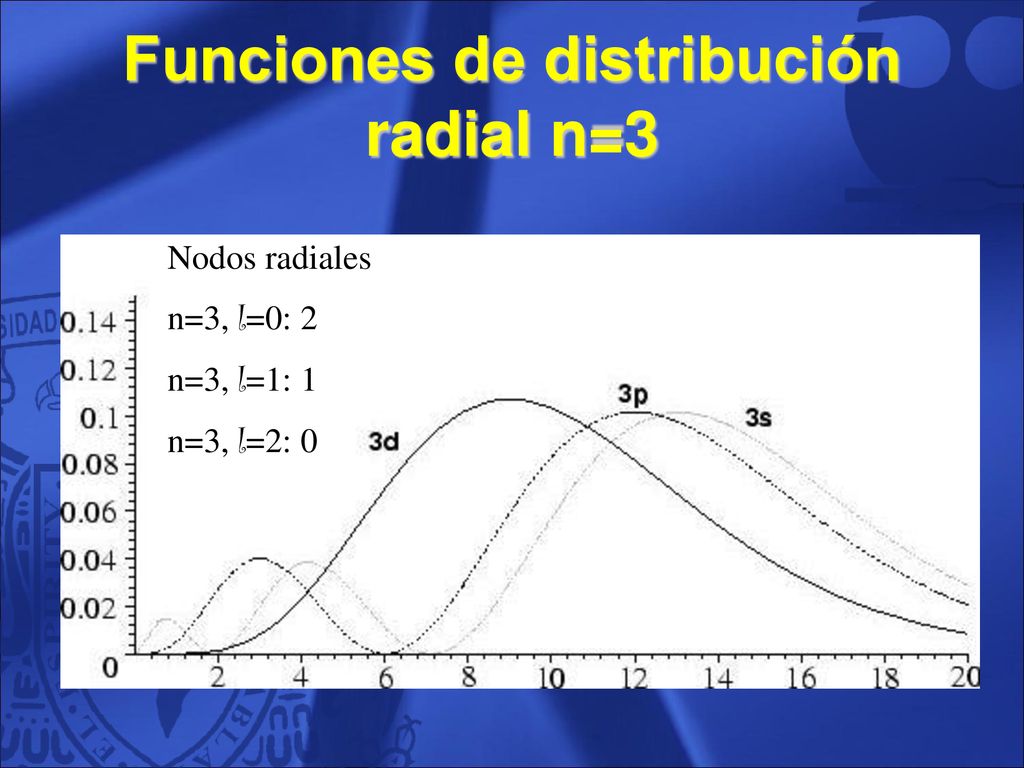

23 Funciones de distribución radial n=3
Nodos radiales n=3, l=0: 2 n=3, l=1: 1 n=3, l=2: 0 23

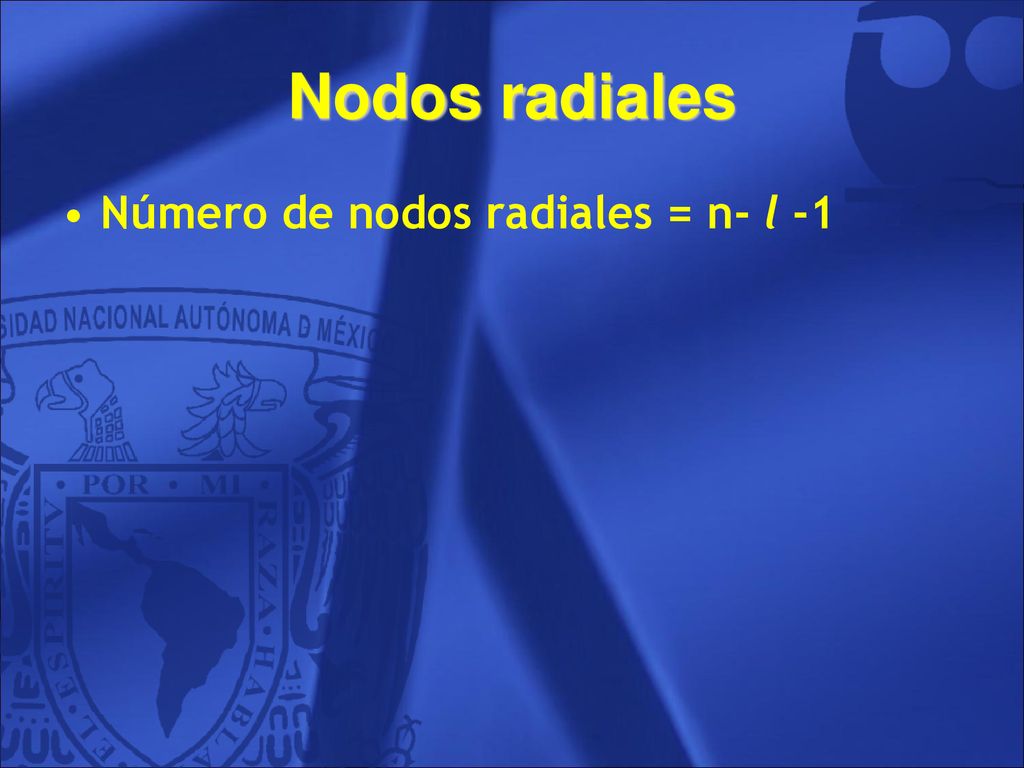

24 Nodos radiales Número de nodos radiales = n- l -1 24

25 Parte angular de los orbitales

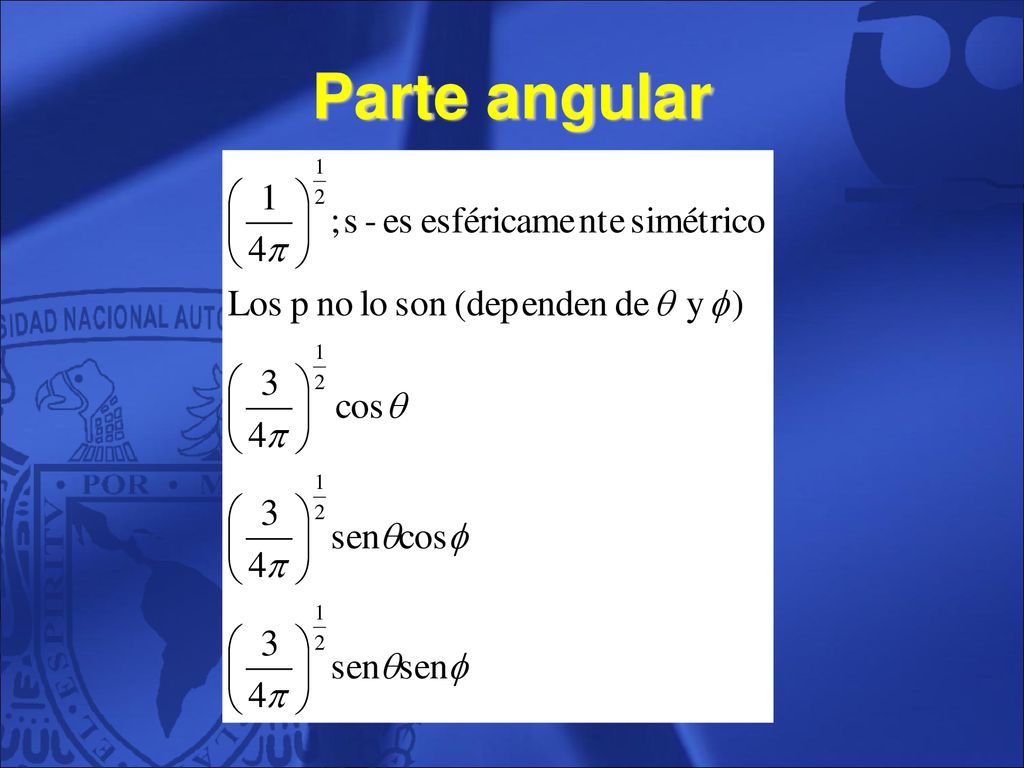

26 Parte angular 26

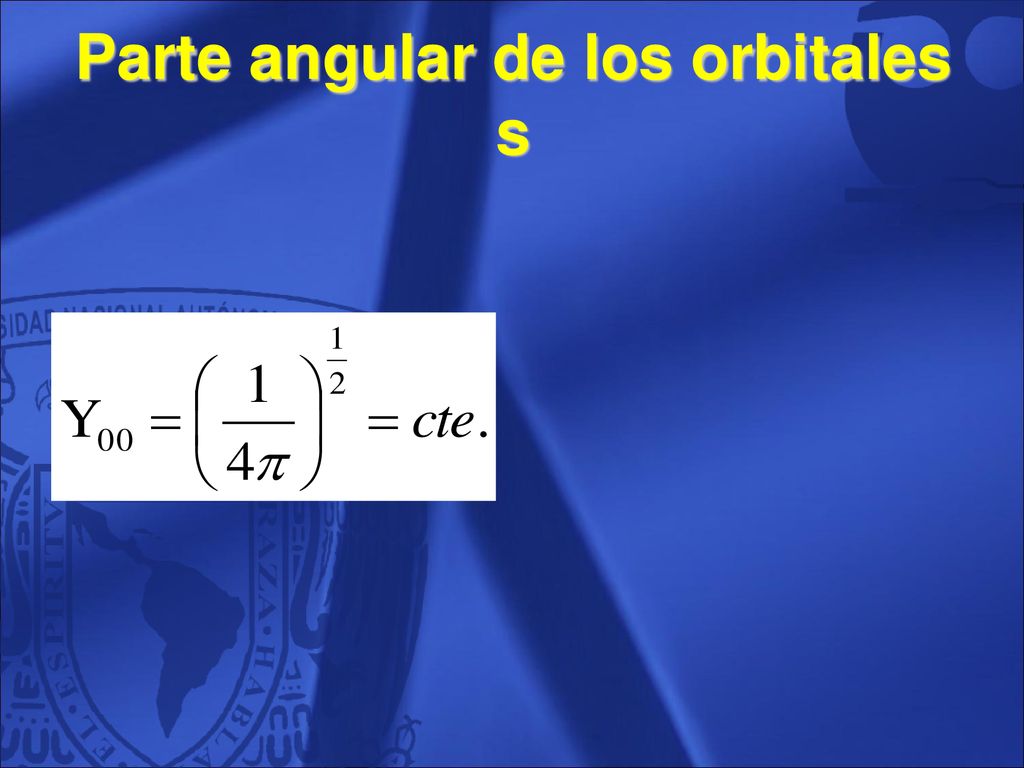

27 Parte angular de los orbitales s
27

28 Parte angular de los orbitales s

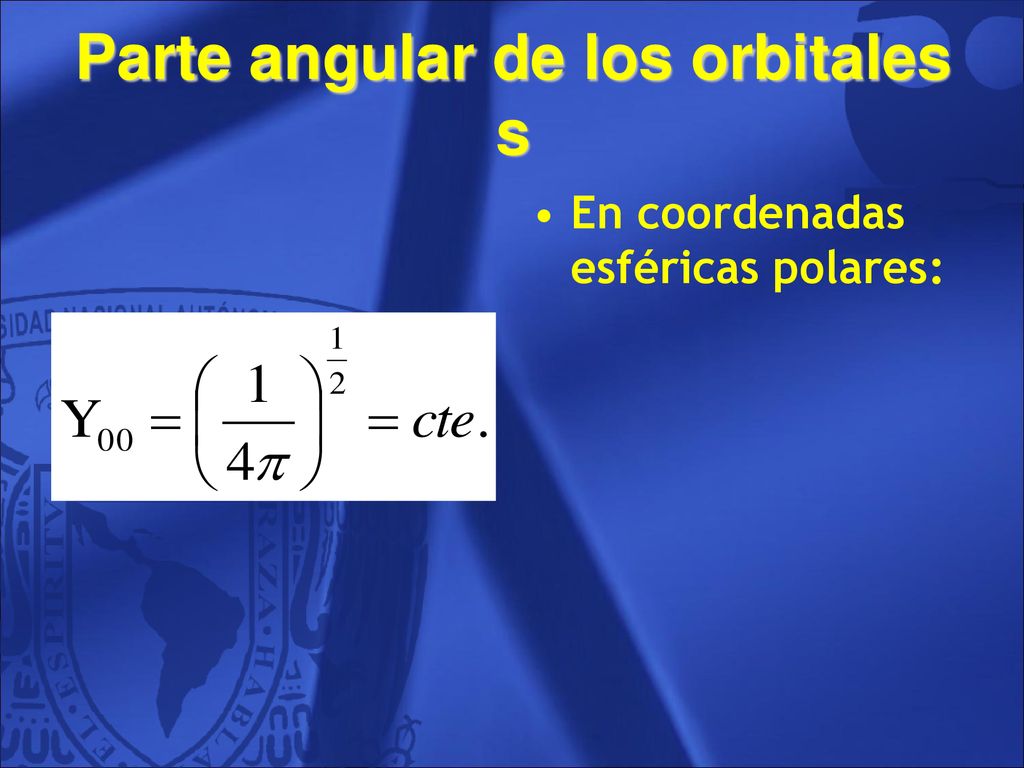

En coordenadas esféricas polares: 28

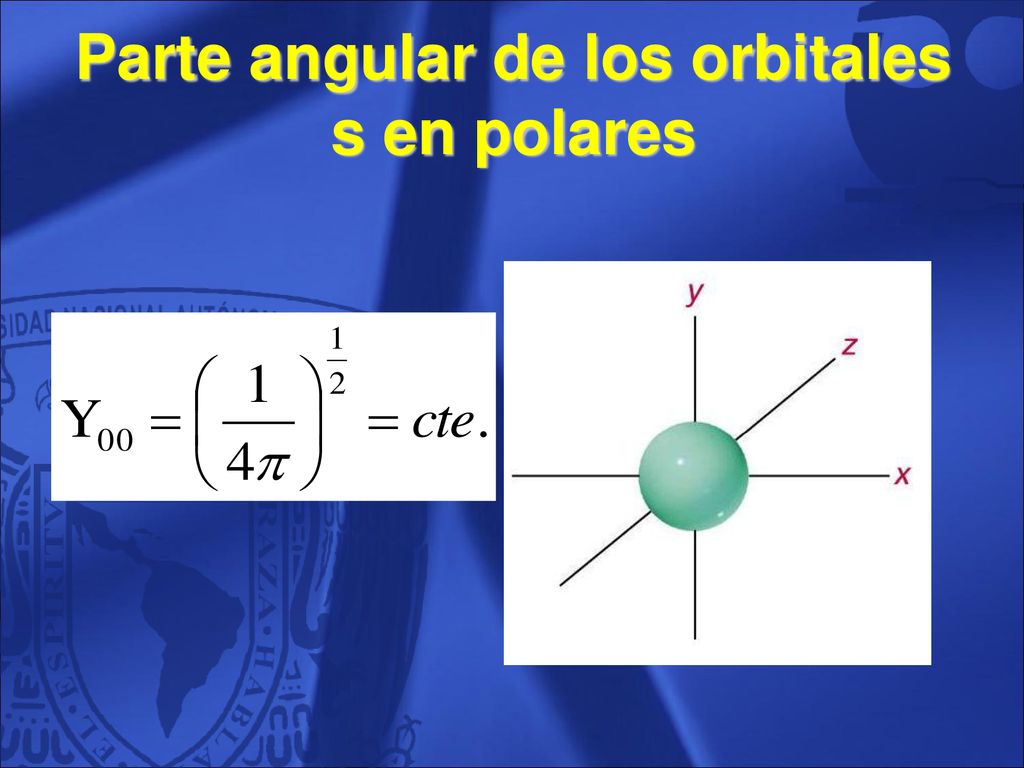

29 Parte angular de los orbitales s en polares
29

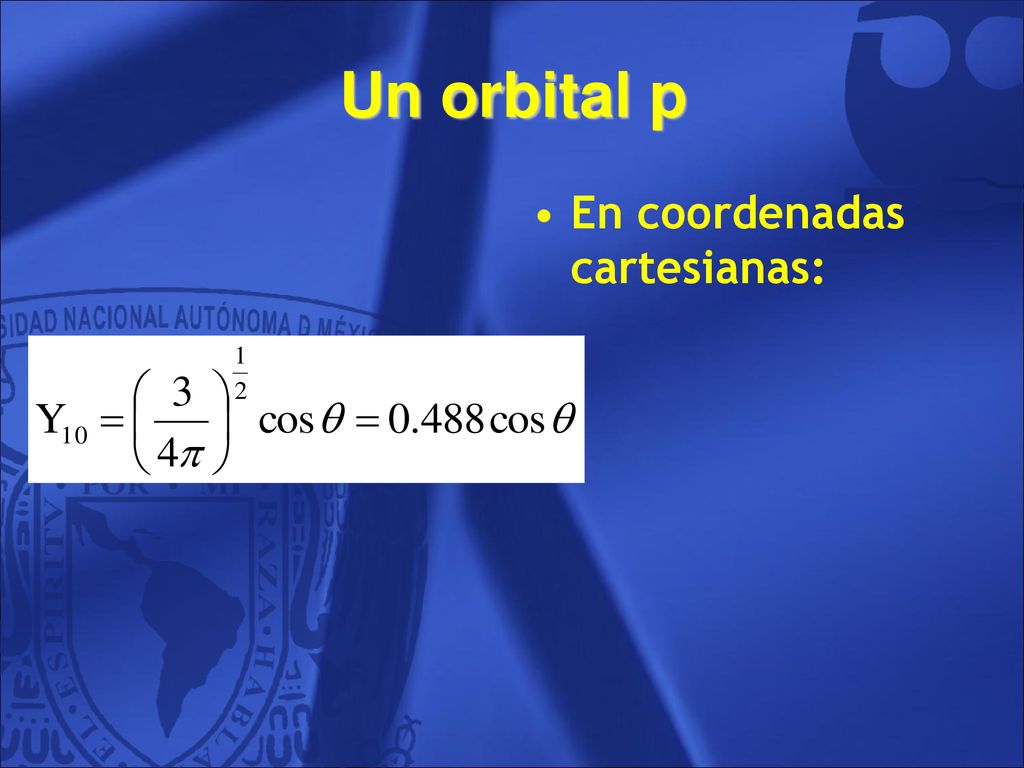

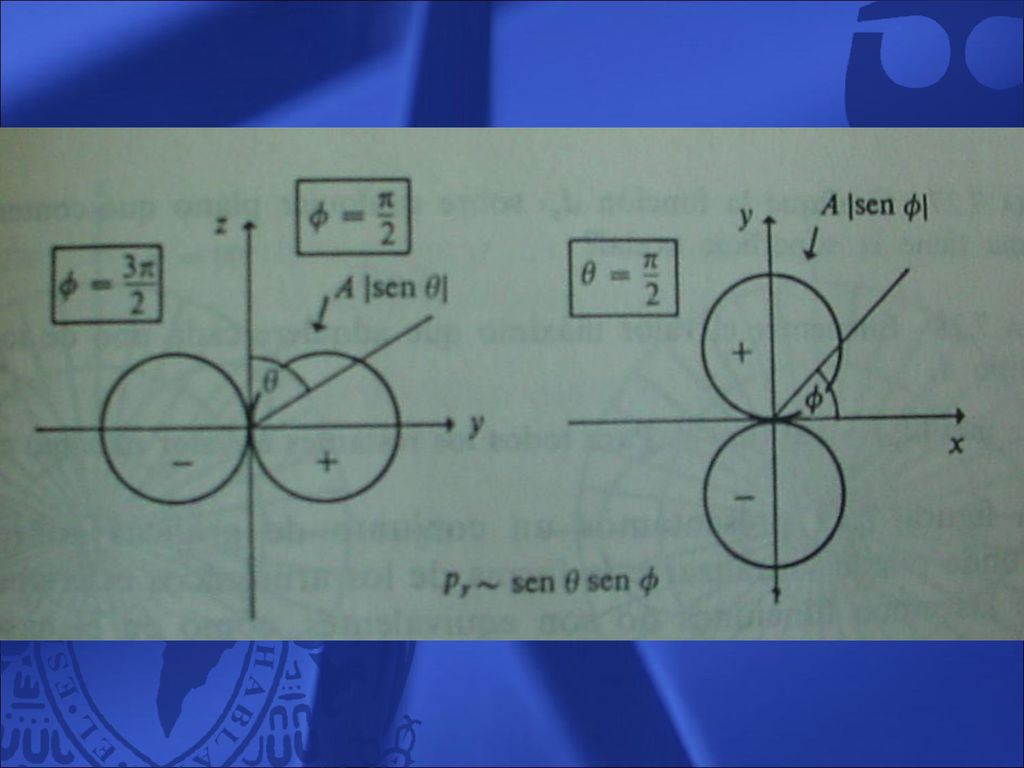

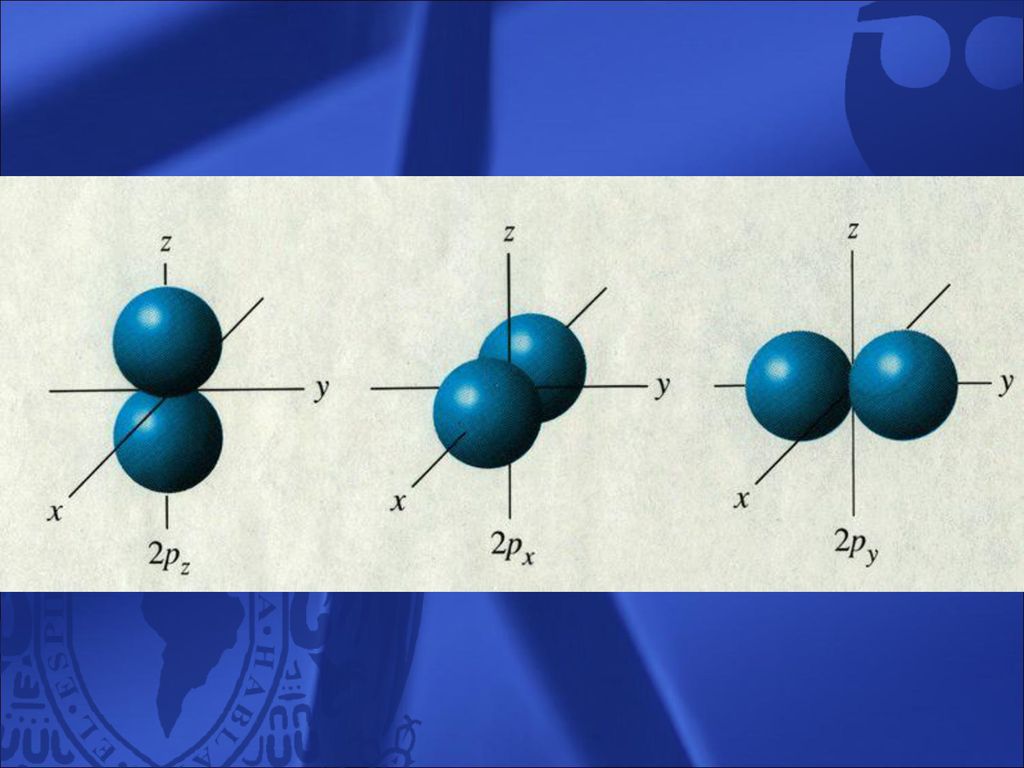

30 Un orbital p En coordenadas cartesianas: 30

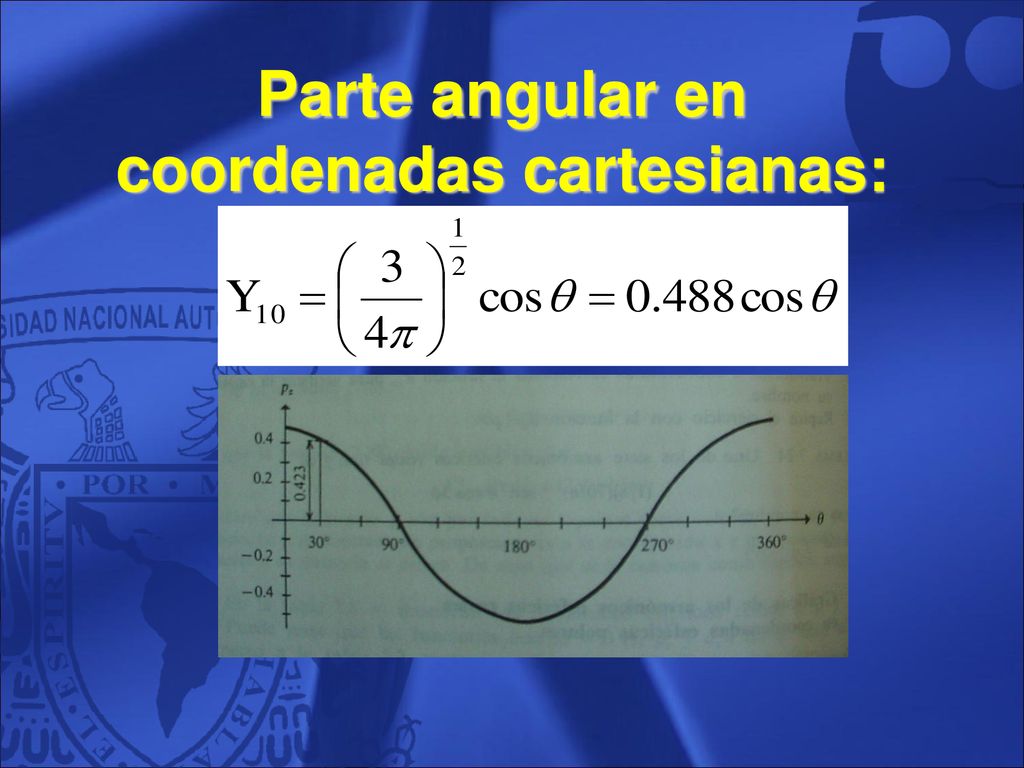

31 Parte angular en coordenadas cartesianas:
31

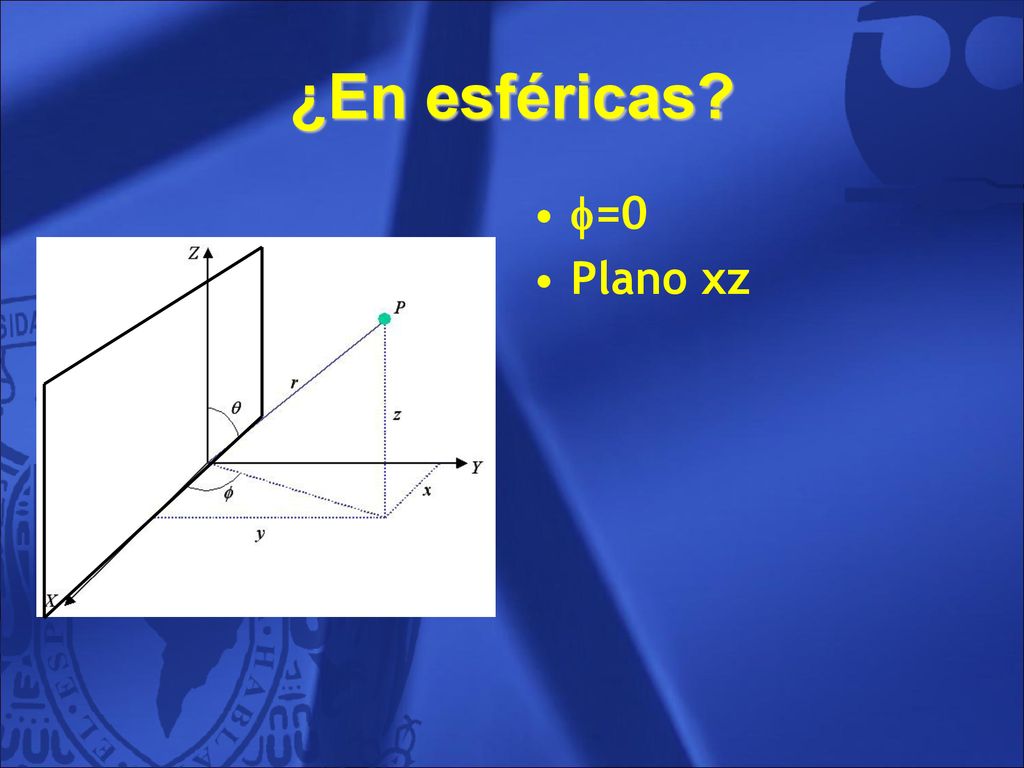

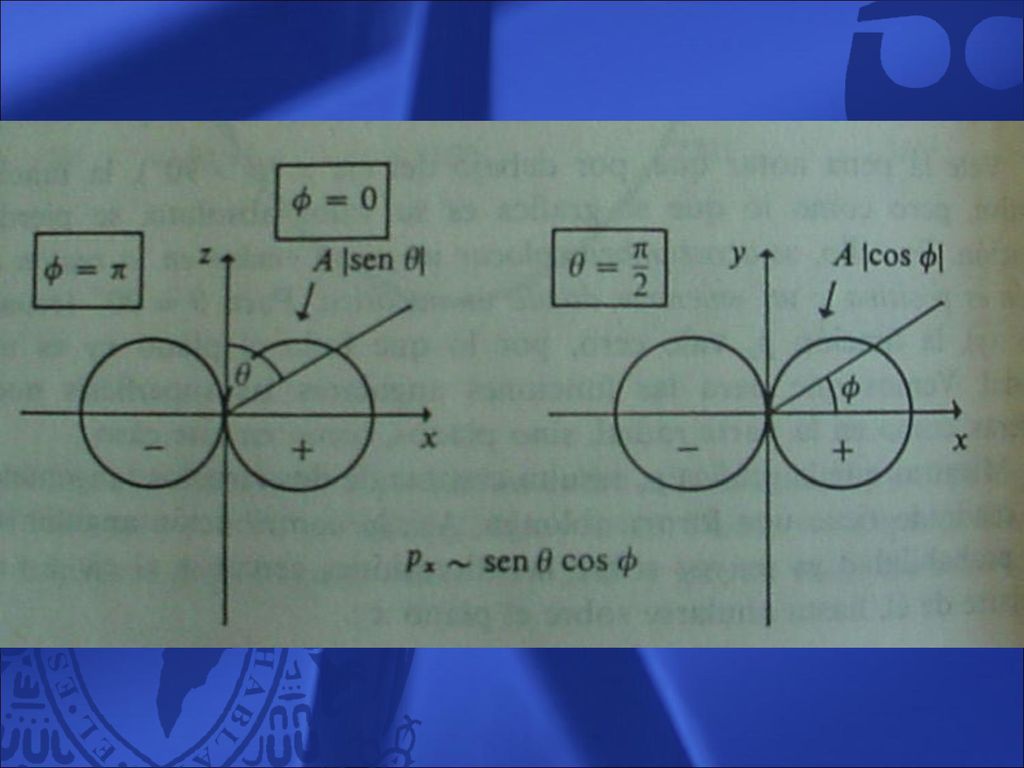

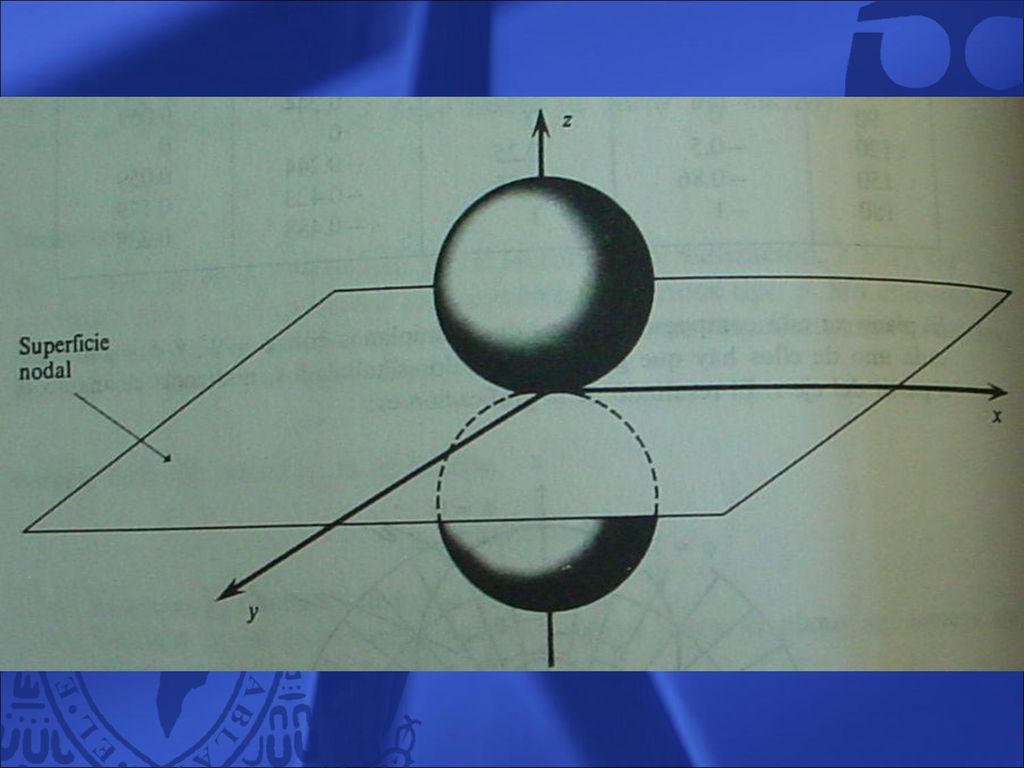

32 ¿En esféricas? =0 Plano xz 32

33 ¿En esféricas? =0 Plano xz 33

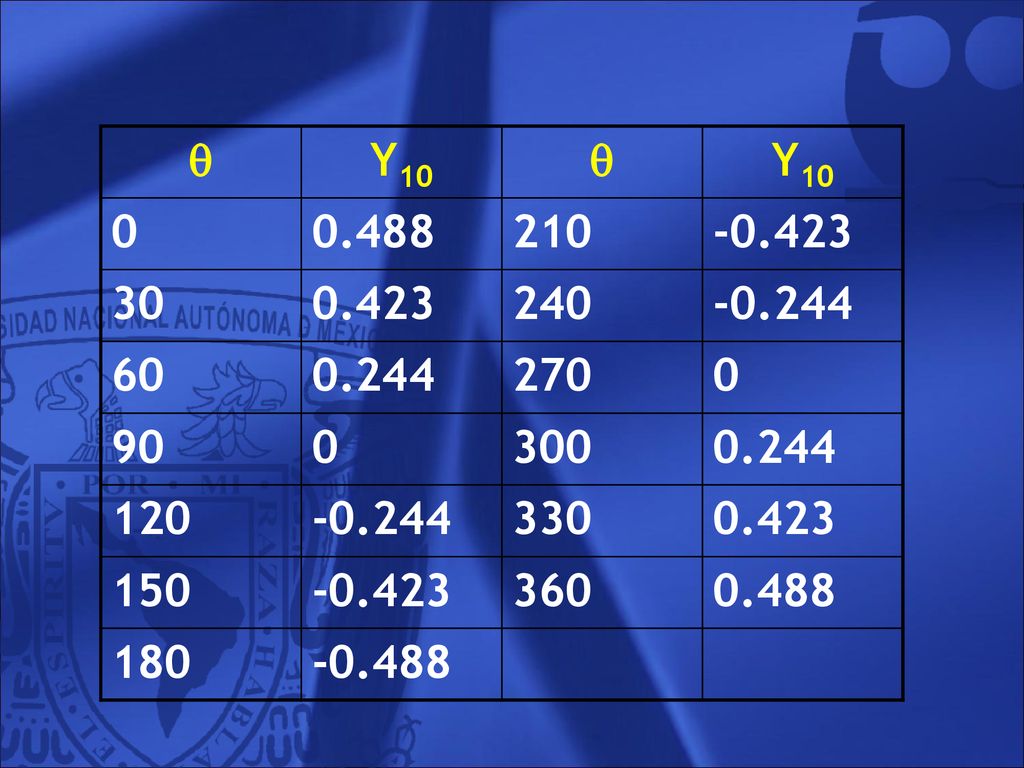

34  Y10 0.488 210 -0.423 30 0.423 240 -0.244 60 0.244 270 90 300 120 330 150 360 180 -0.488 34

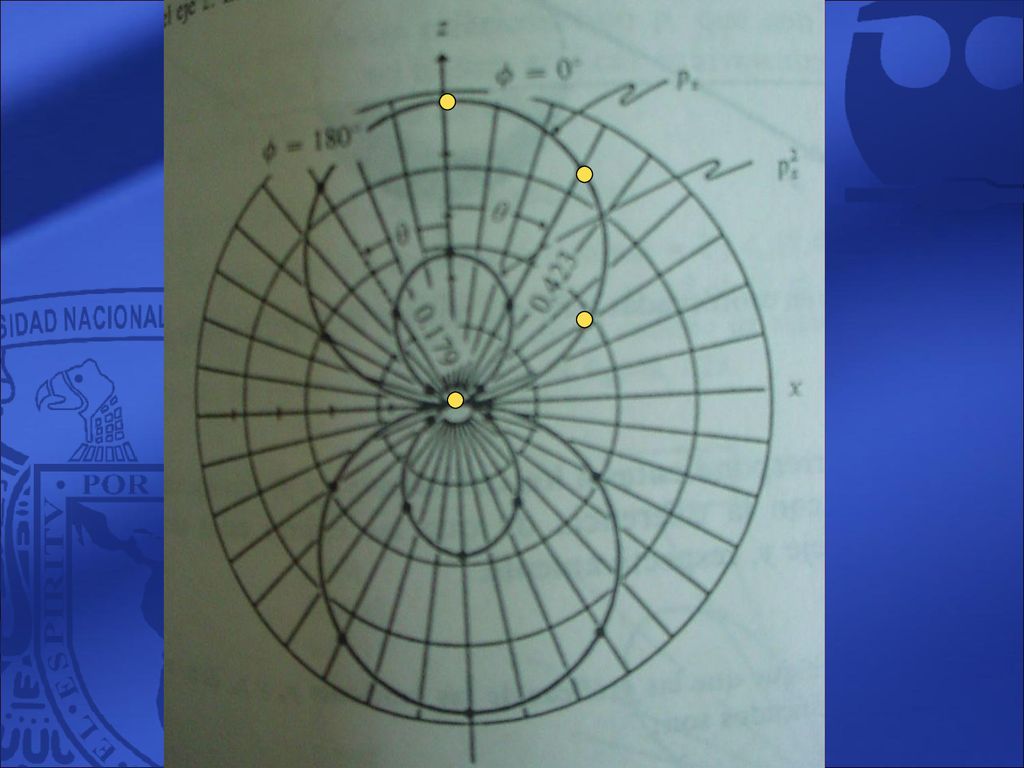

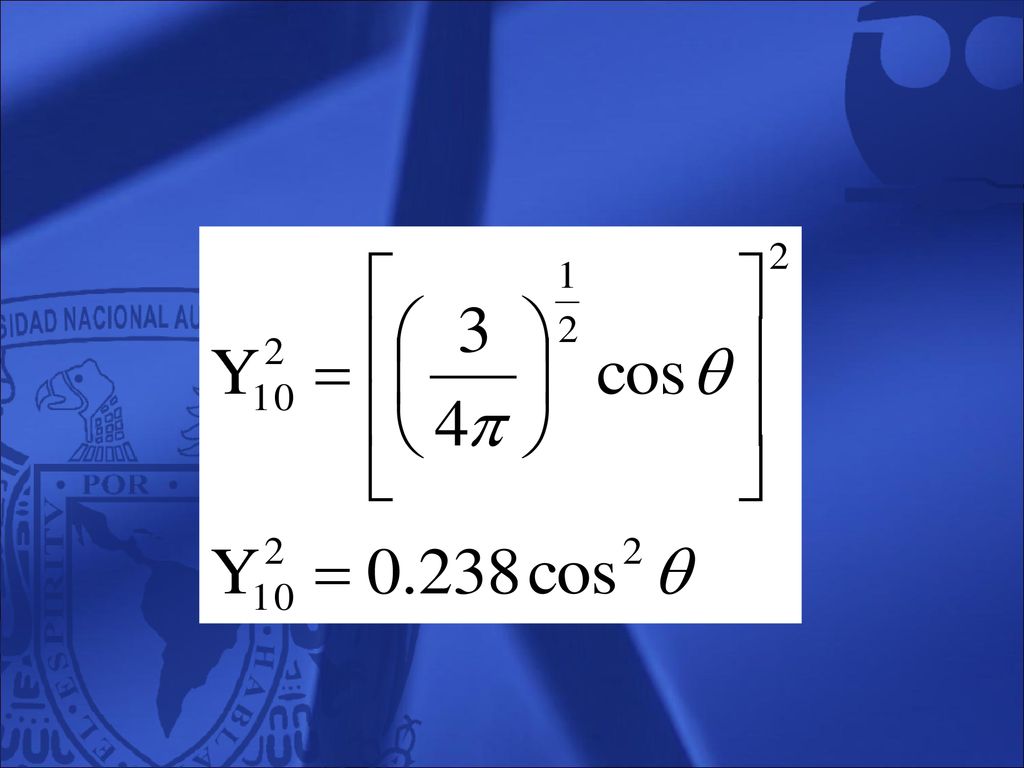

35 Θ Y10 Y102 0.488 0.238 190 -0.481 0.231 10 0.481 200 -0.459 0.210 20 0.459 210 -0.423 0.179 30 0.423 220 -0.374 0.140 40 0.374 230 -0.314 0.098 50 0.314 240 -0.244 0.060 60 0.244 250 -0.167 0.028 70 0.167 260 -0.085 0.007 80 0.085 270 0.000 90 280 100 290 110 300 0.059 120 310 130 320 140 330 0.178 150 340 160 350 170 360 180 -0.488

36

37 -

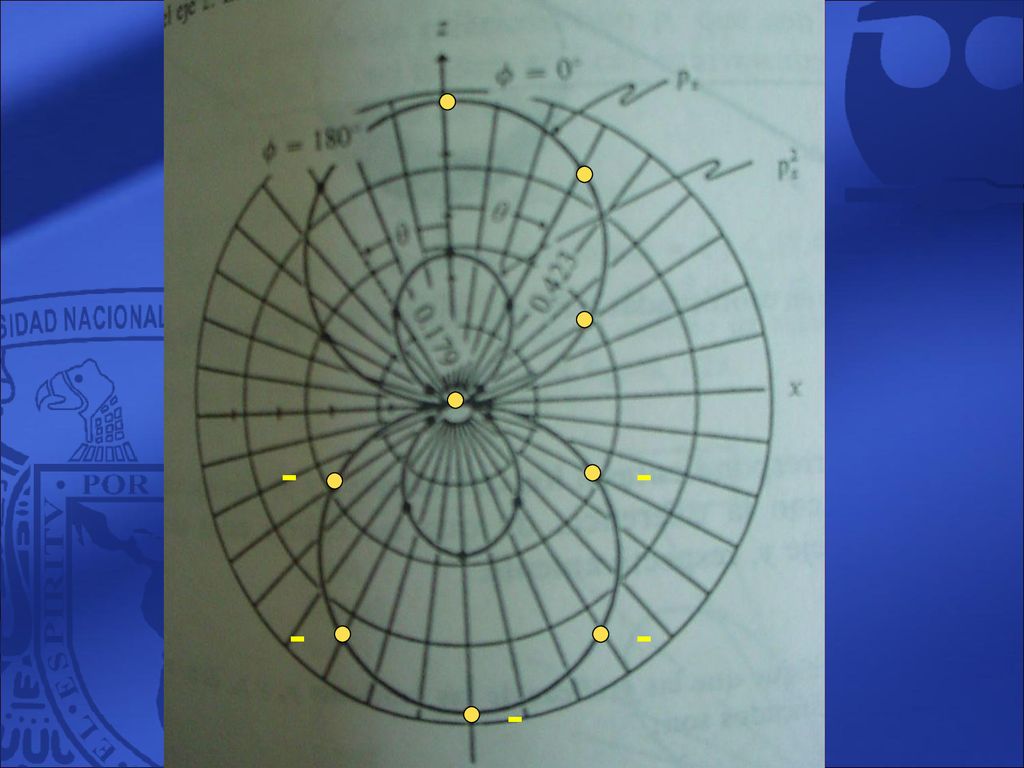

38 - - - - -

39 - - - - -

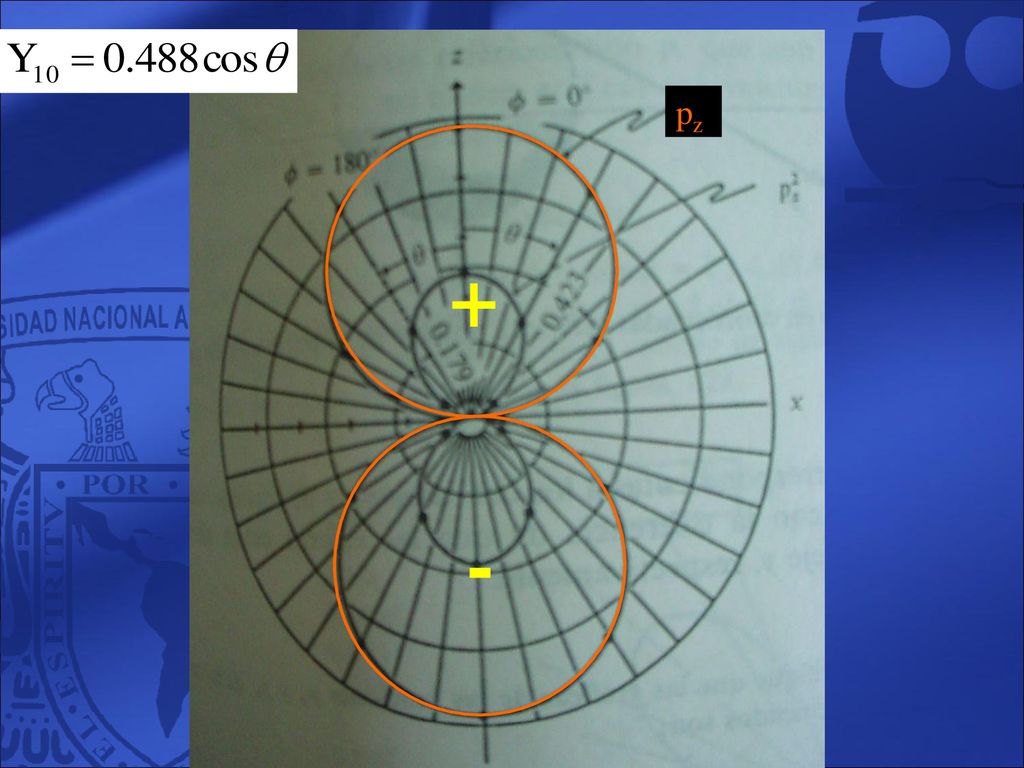

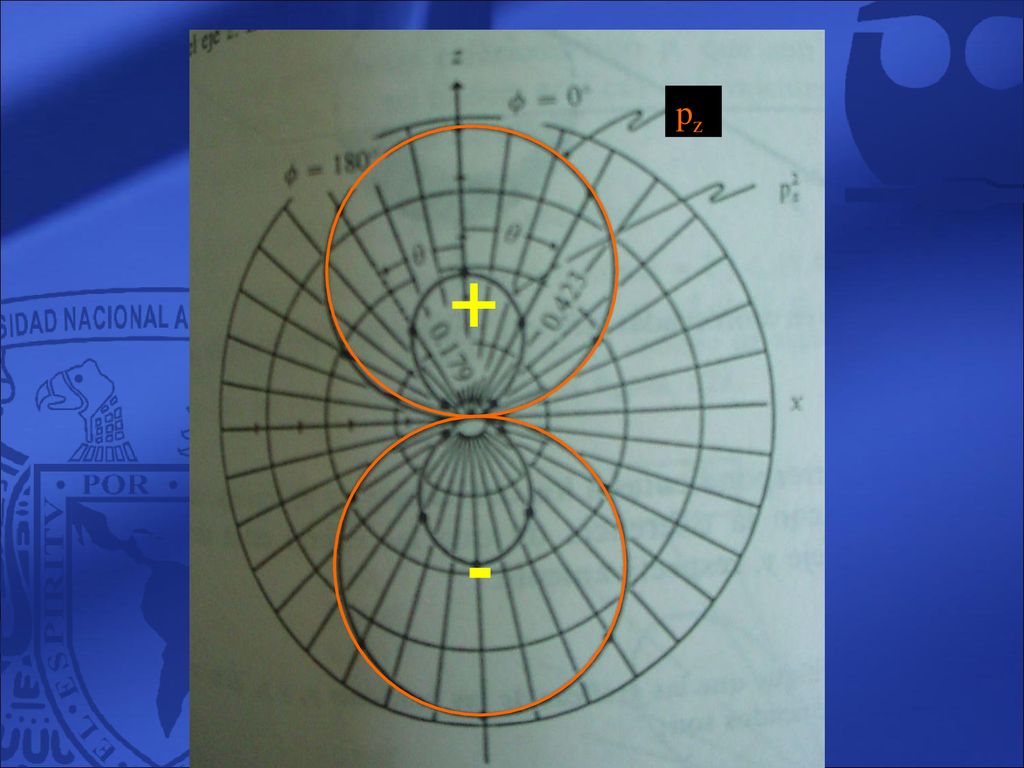

40 pz + - 40

41 41

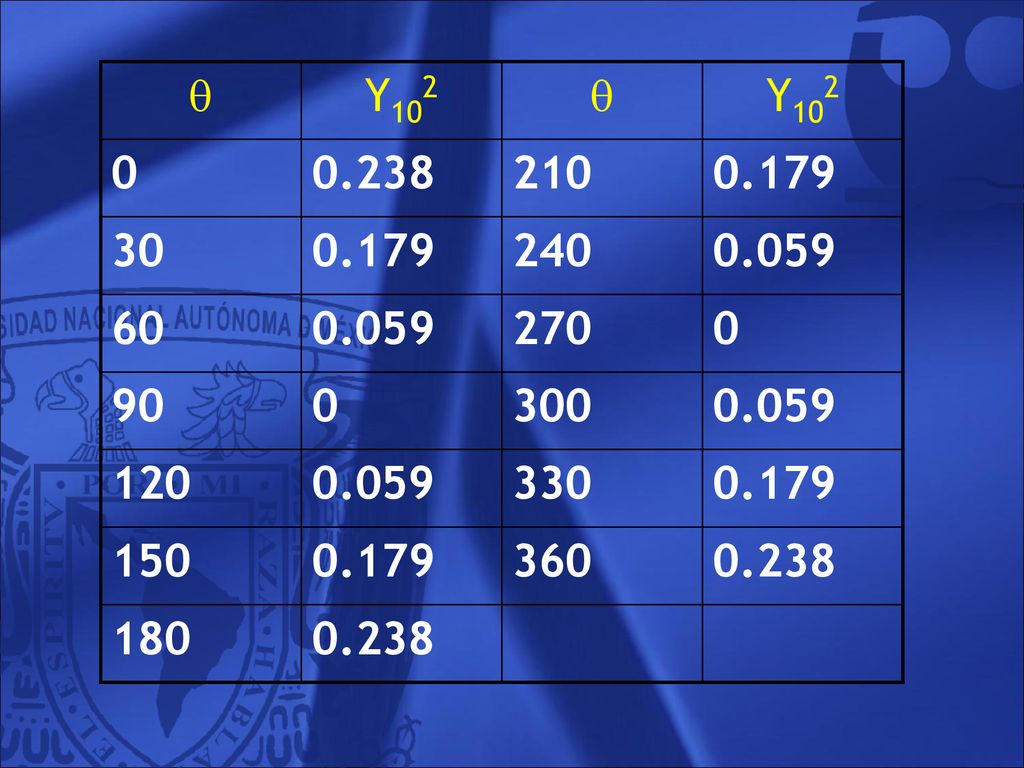

42  Y102 0.238 210 0.179 30 240 0.059 60 270 90 300 120 330 150 360 180 42

43 Θ Y10 Y102 0.488 0.238 190 -0.481 0.231 10 0.481 200 -0.459 0.210 20 0.459 210 -0.423 0.179 30 0.423 220 -0.374 0.140 40 0.374 230 -0.314 0.098 50 0.314 240 -0.244 0.060 60 0.244 250 -0.167 0.028 70 0.167 260 -0.085 0.007 80 0.085 270 0.000 90 280 100 290 110 300 0.059 120 310 130 320 140 330 0.178 150 340 160 350 170 360 180 -0.488

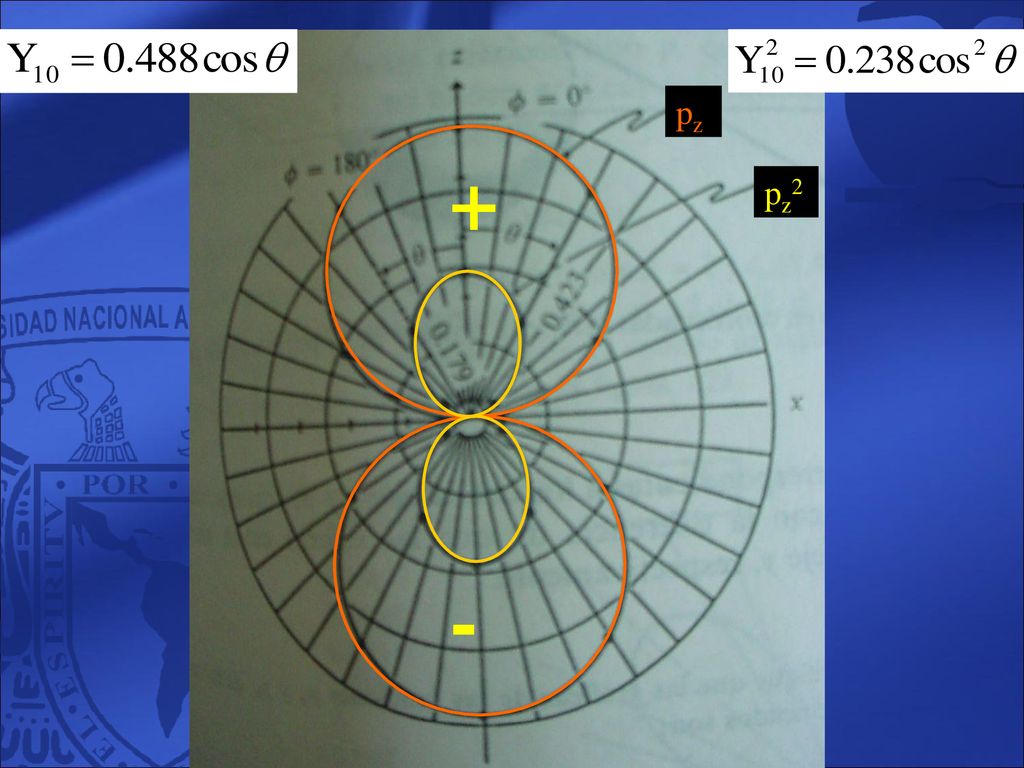

44 pz + pz2 - 44

45 pz + - 45

46 46

47 47

48 48

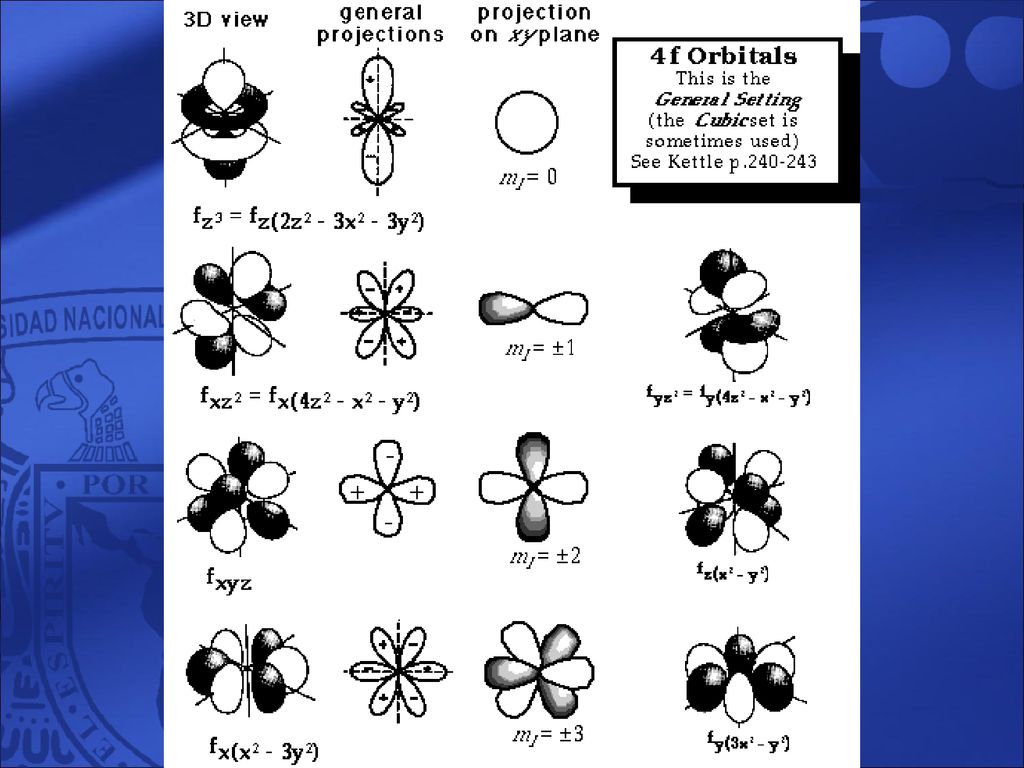

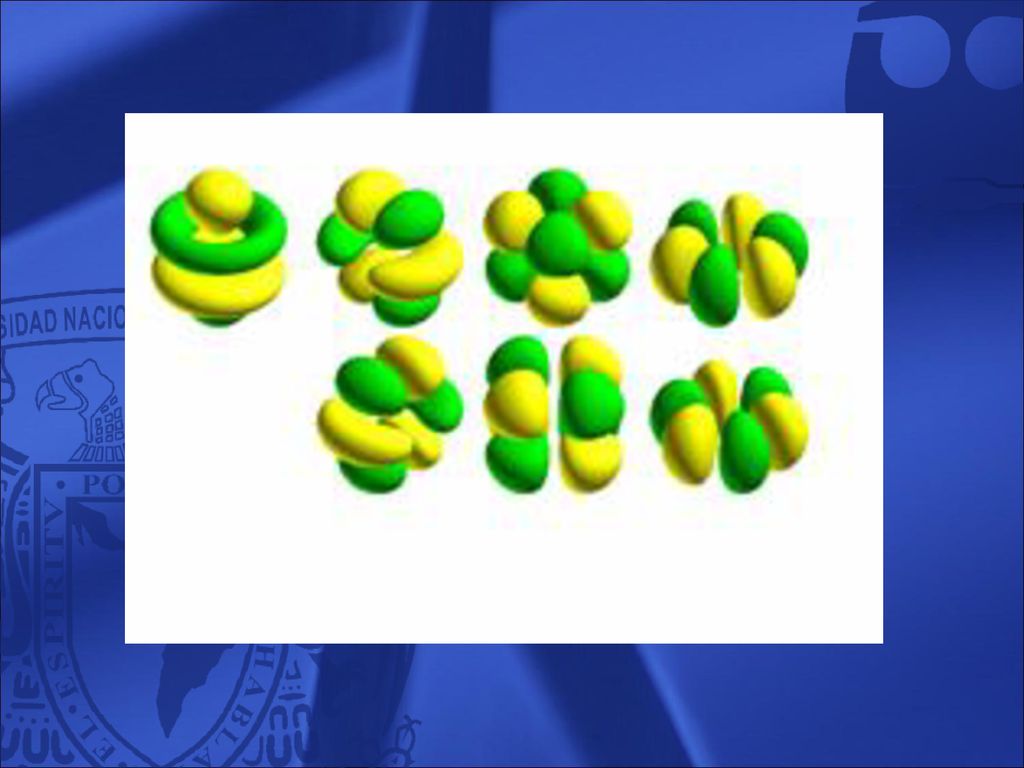

49 Ejemplos de varios libros
¿Qué son? Ejemplos de varios libros

50 50

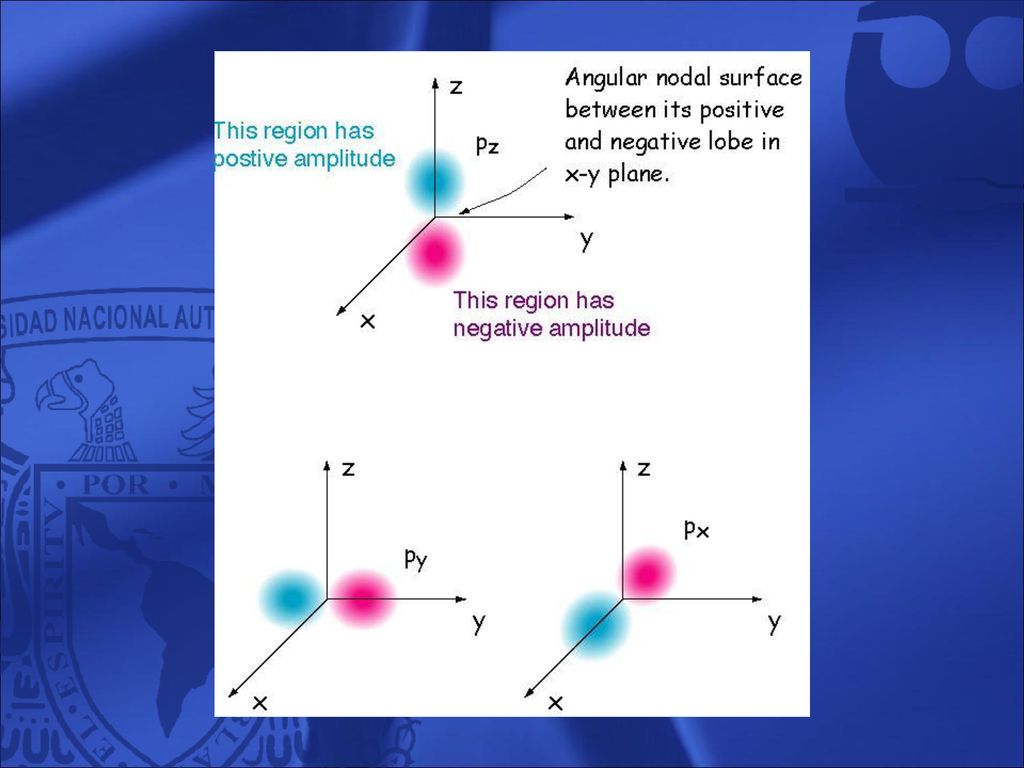

51 51

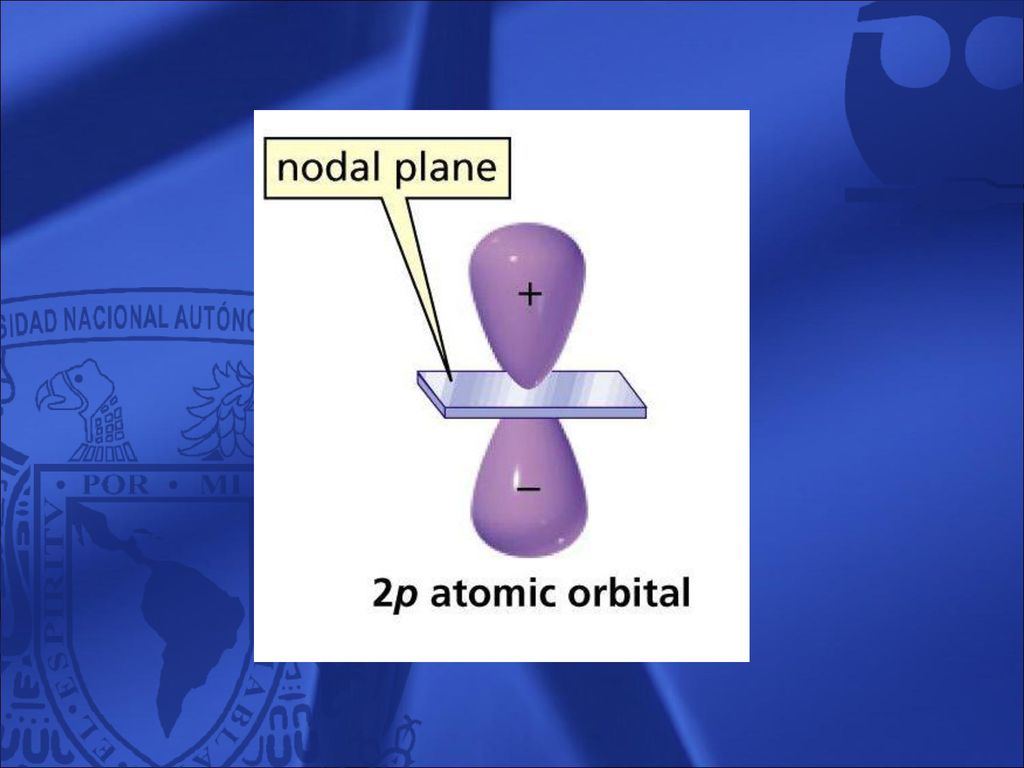

52 52

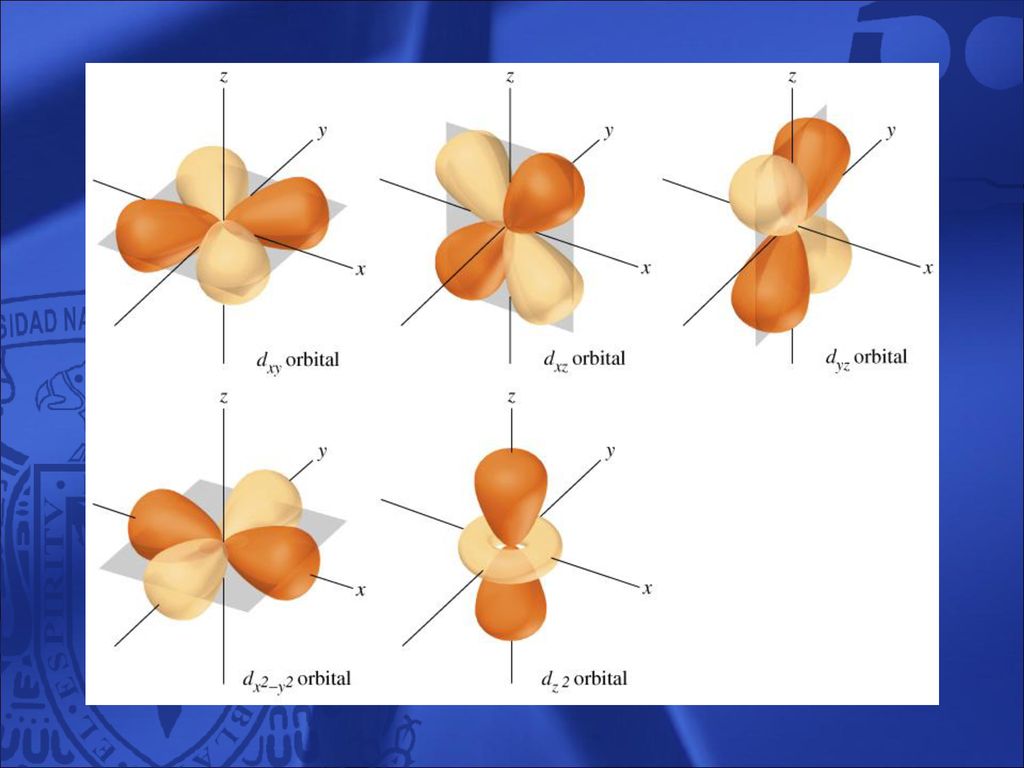

53 53

54 54

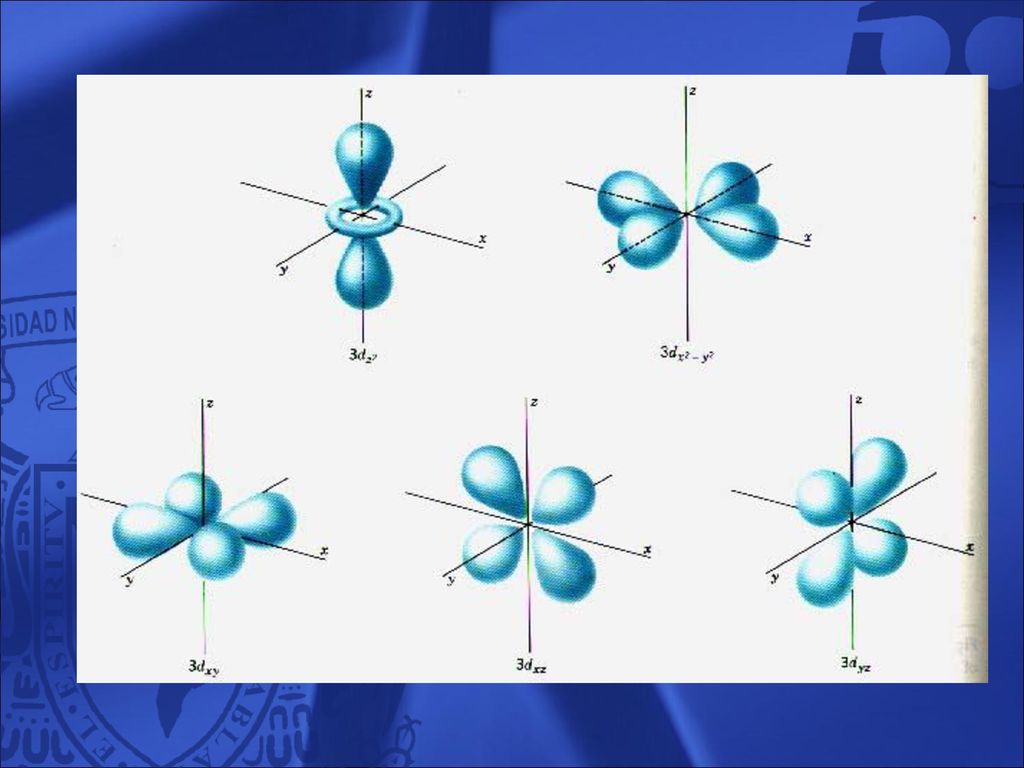

55 55

56 56

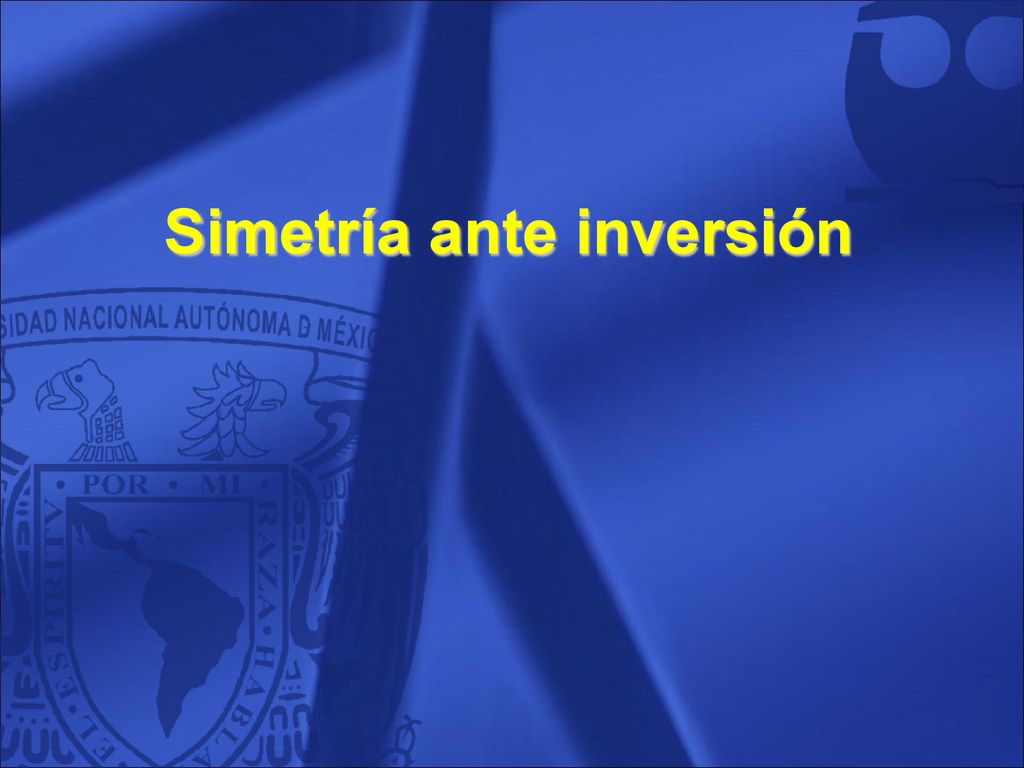

57 Simetría ante inversión
57

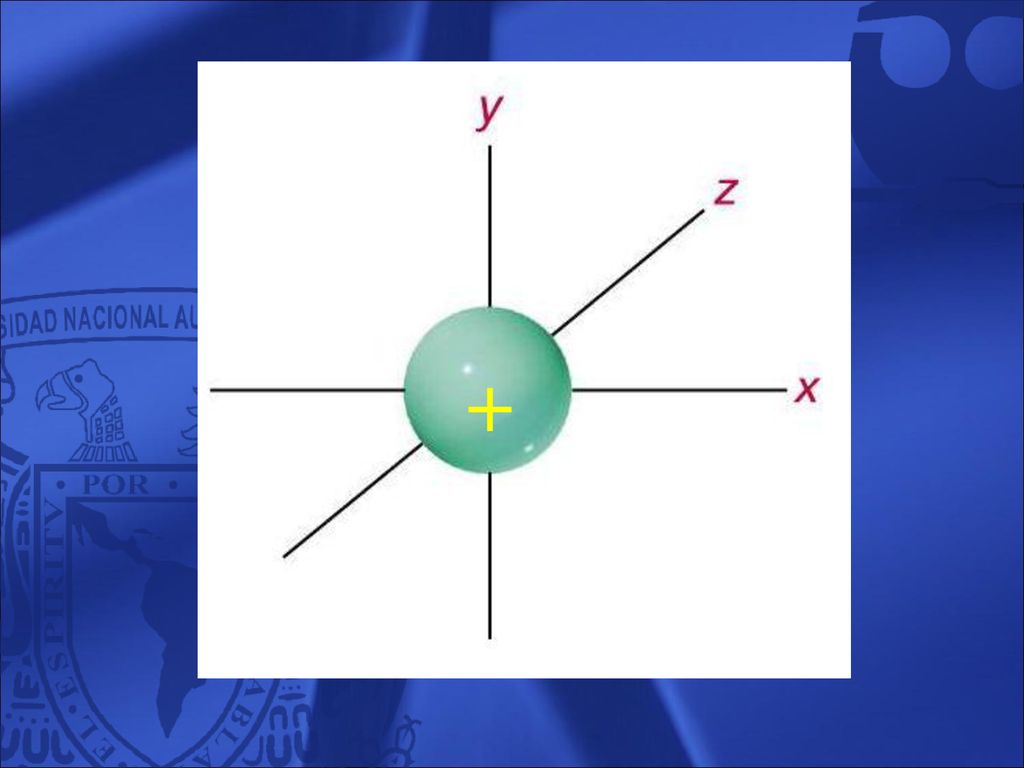

58 + 58

59 59

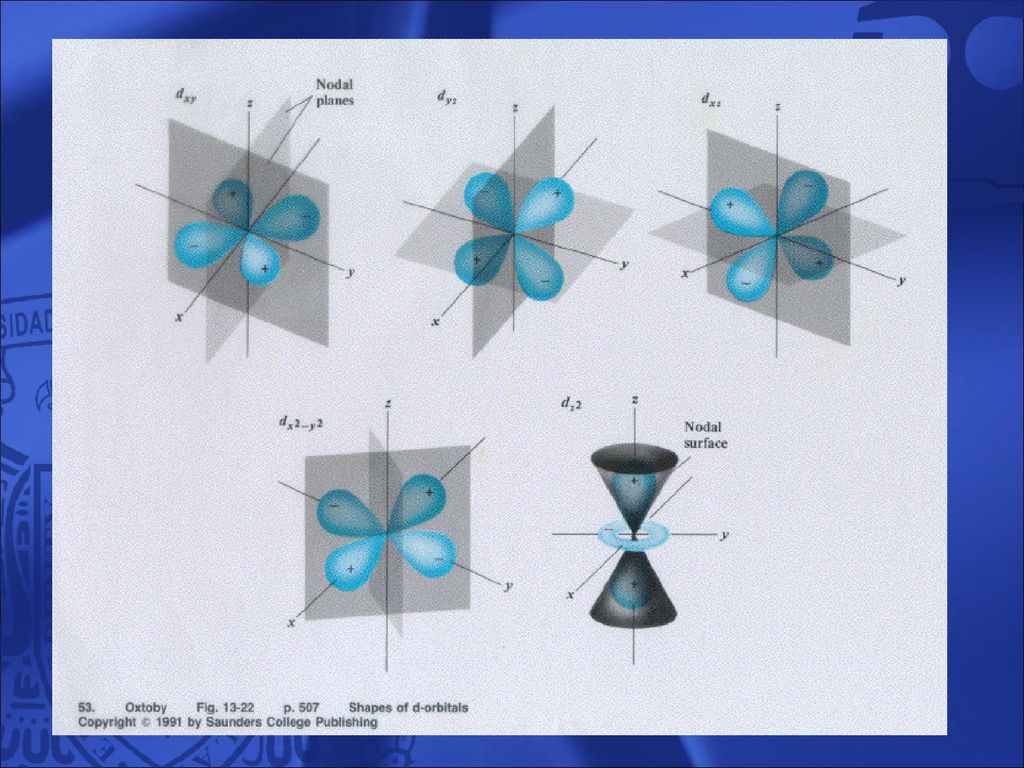

60 60

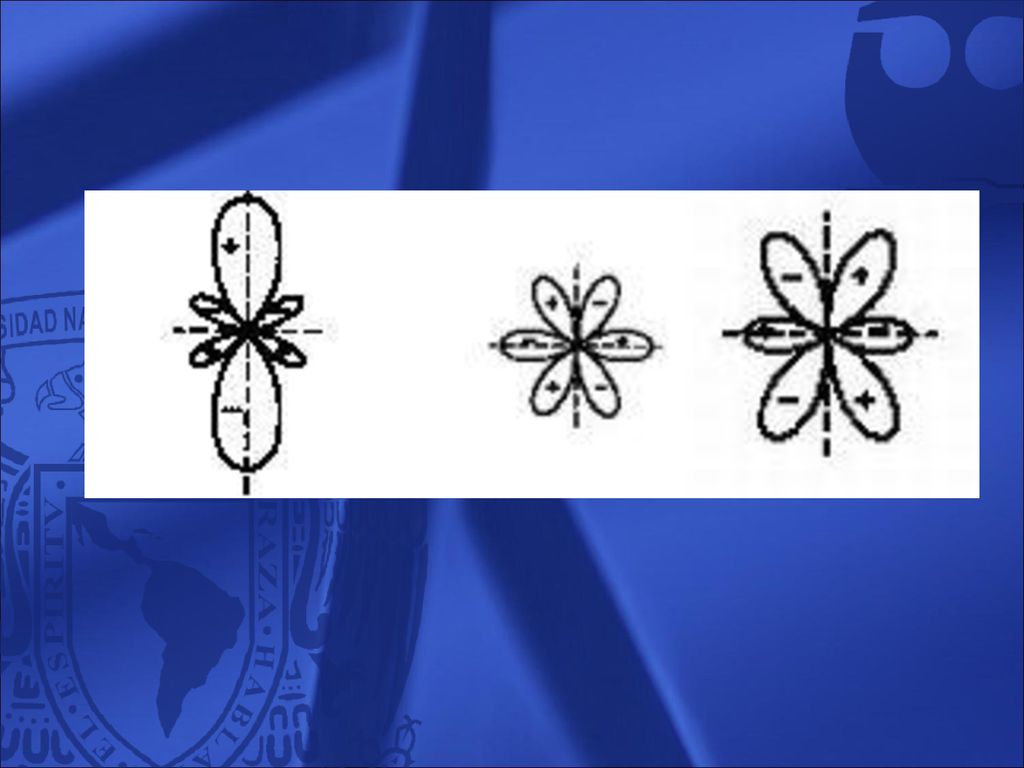

61 61

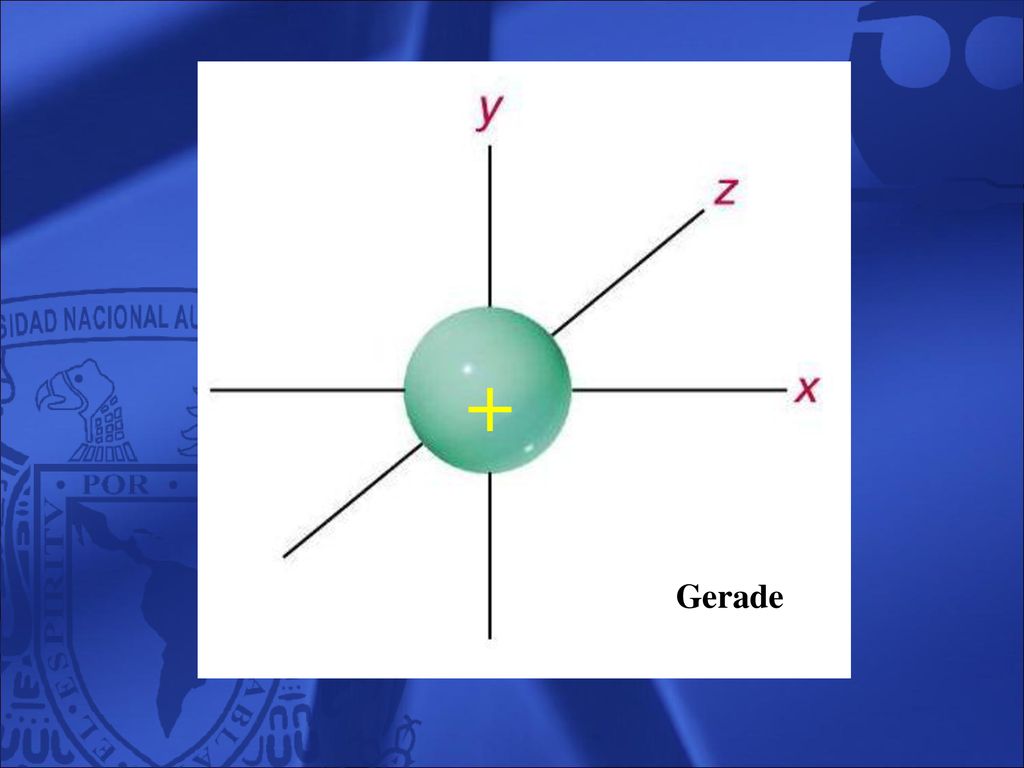

62 + Gerade 62

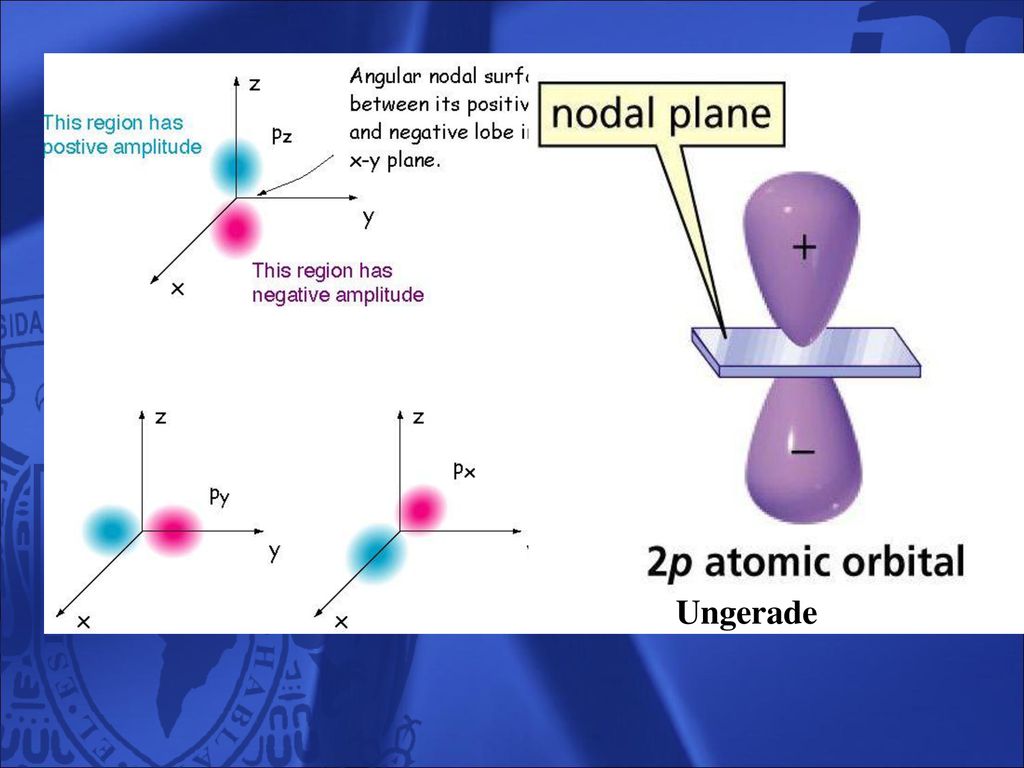

63 Ungerade 63

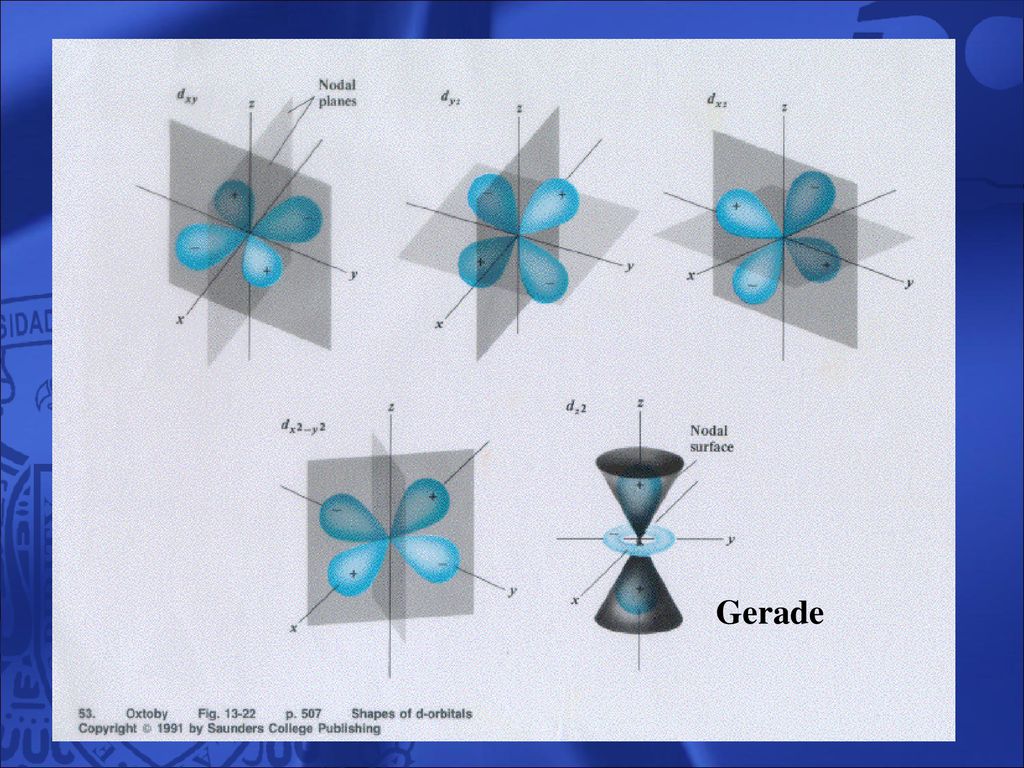

64 Gerade 64

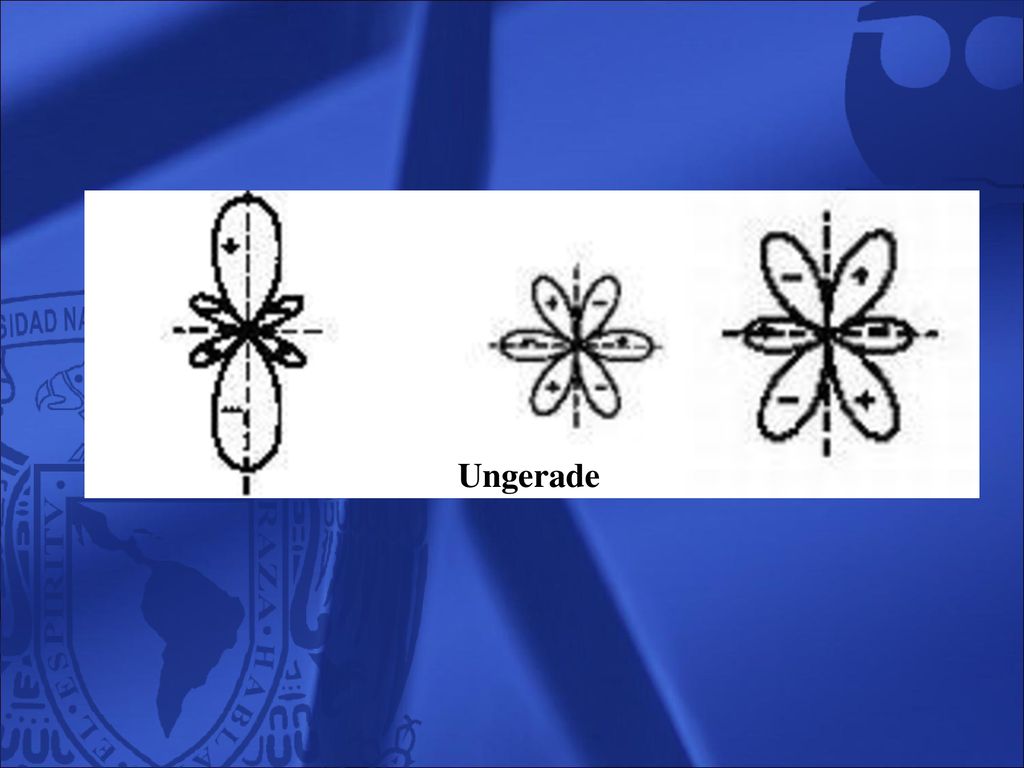

65 Ungerade 65

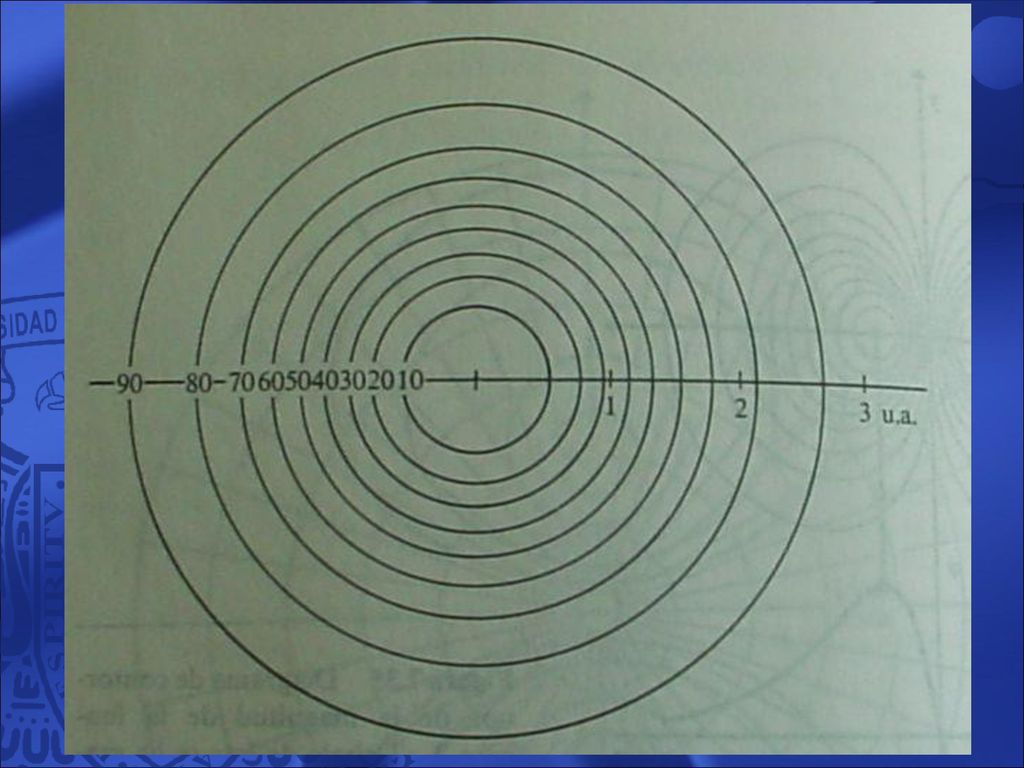

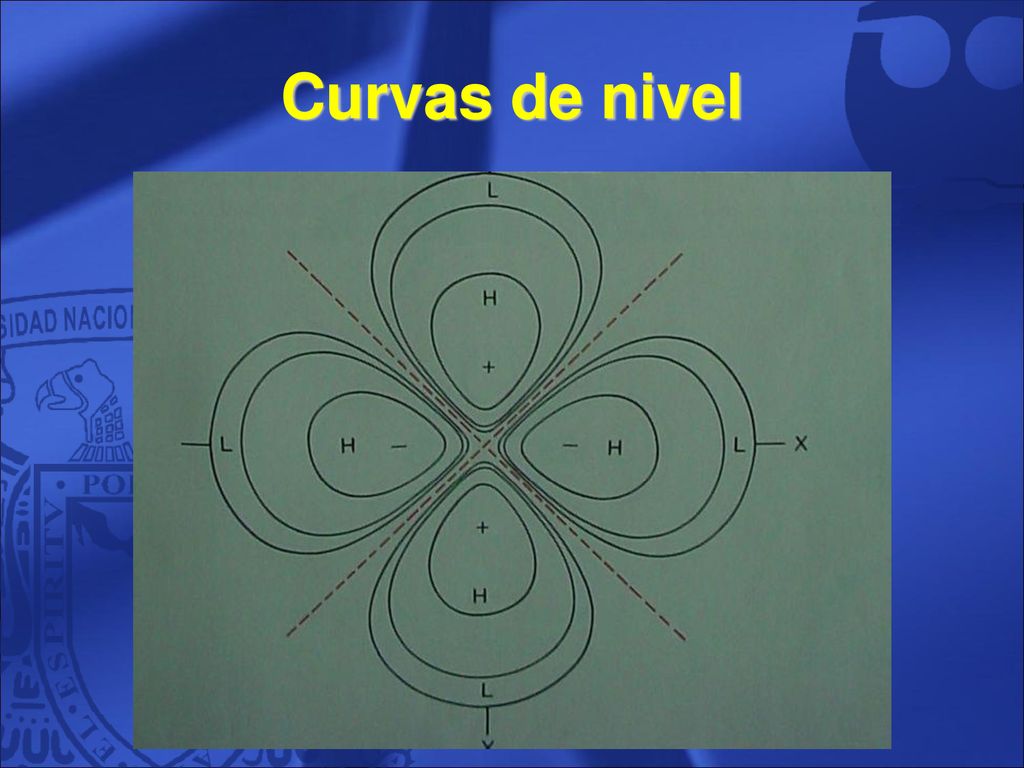

66 Curvas de nivel 66

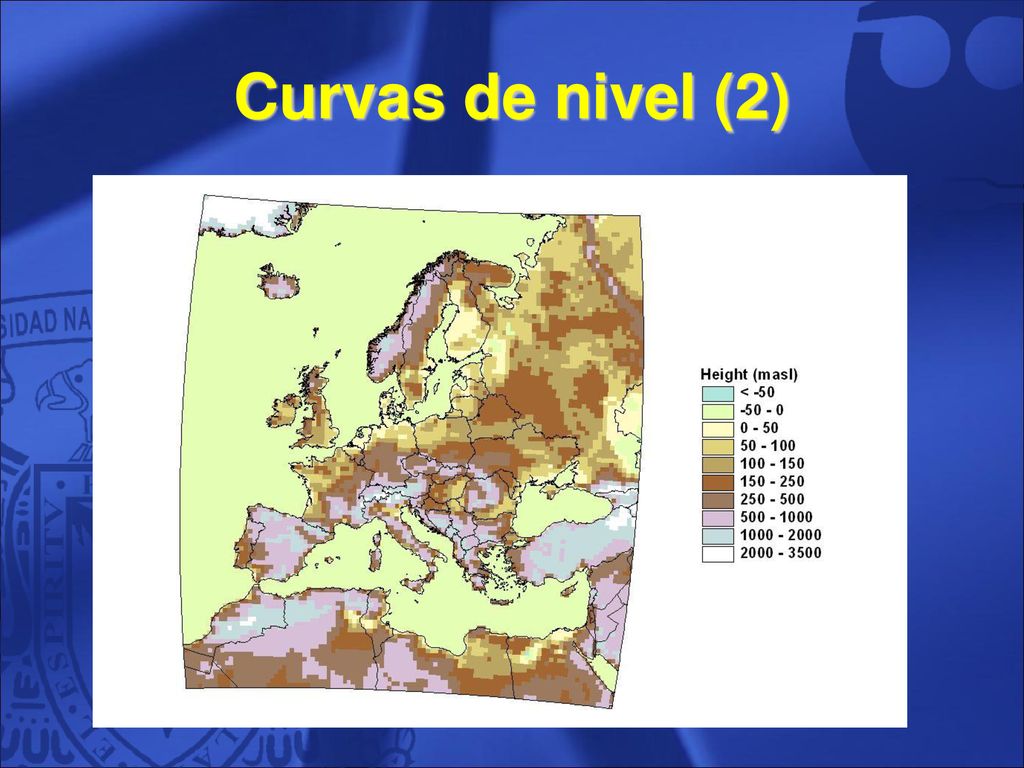

67 Curvas de nivel (2) 67

68 Curvas de nivel (3) 68

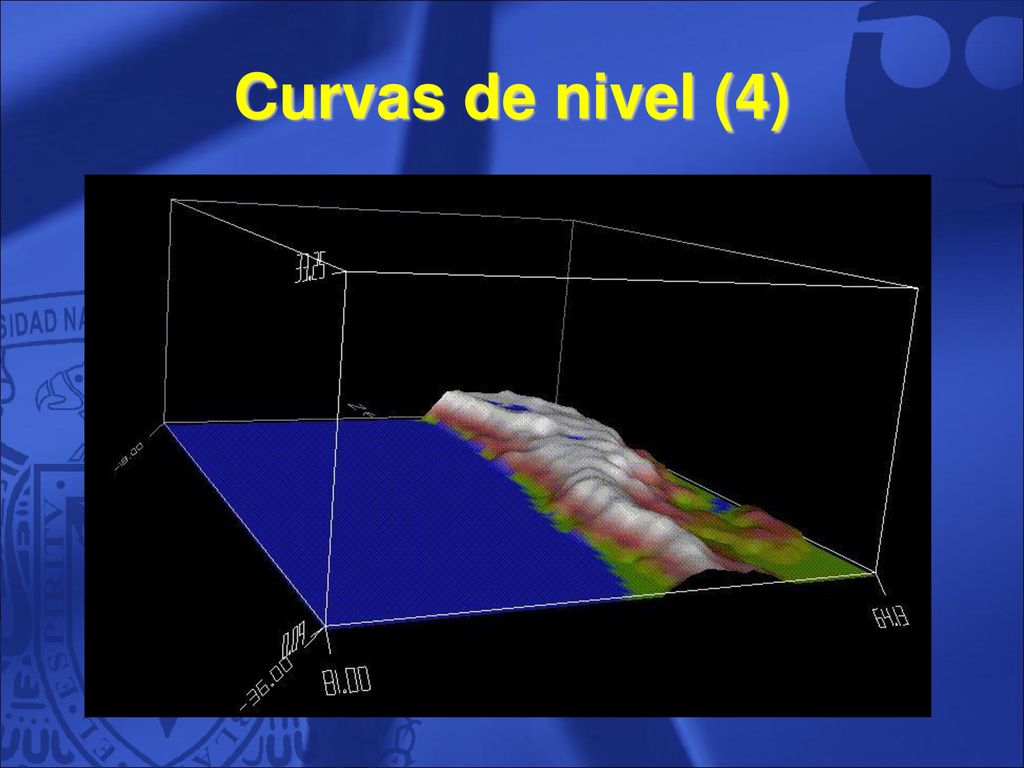

69 Curvas de nivel (4) 69

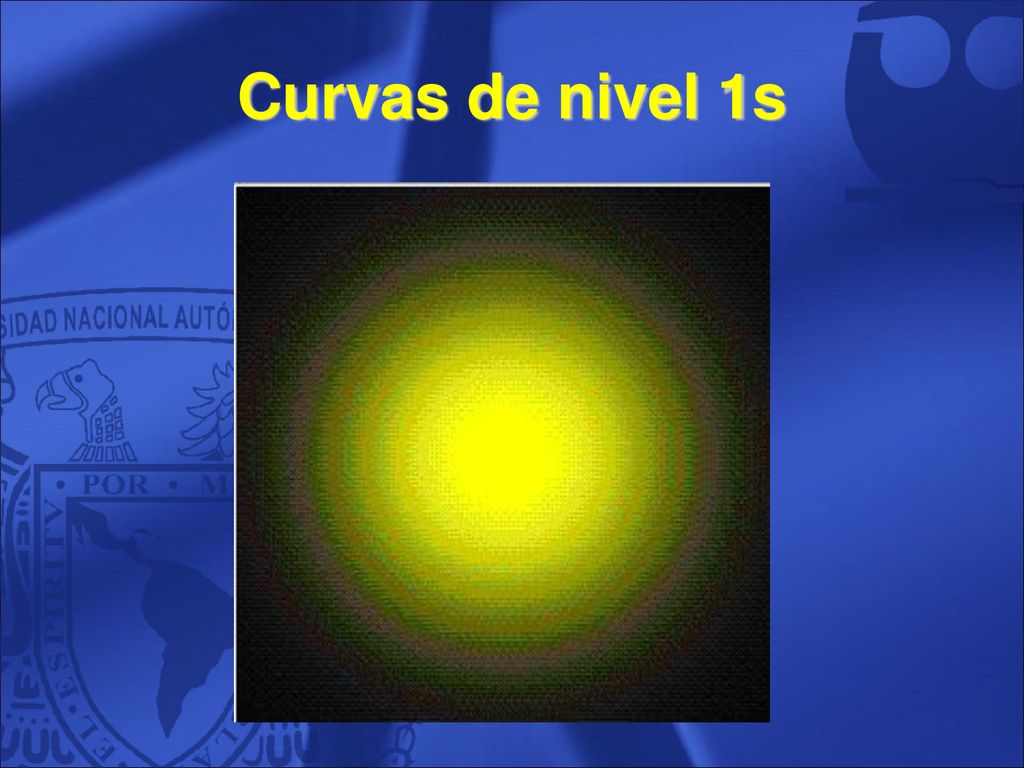

70 Curvas de nivel 1s 70

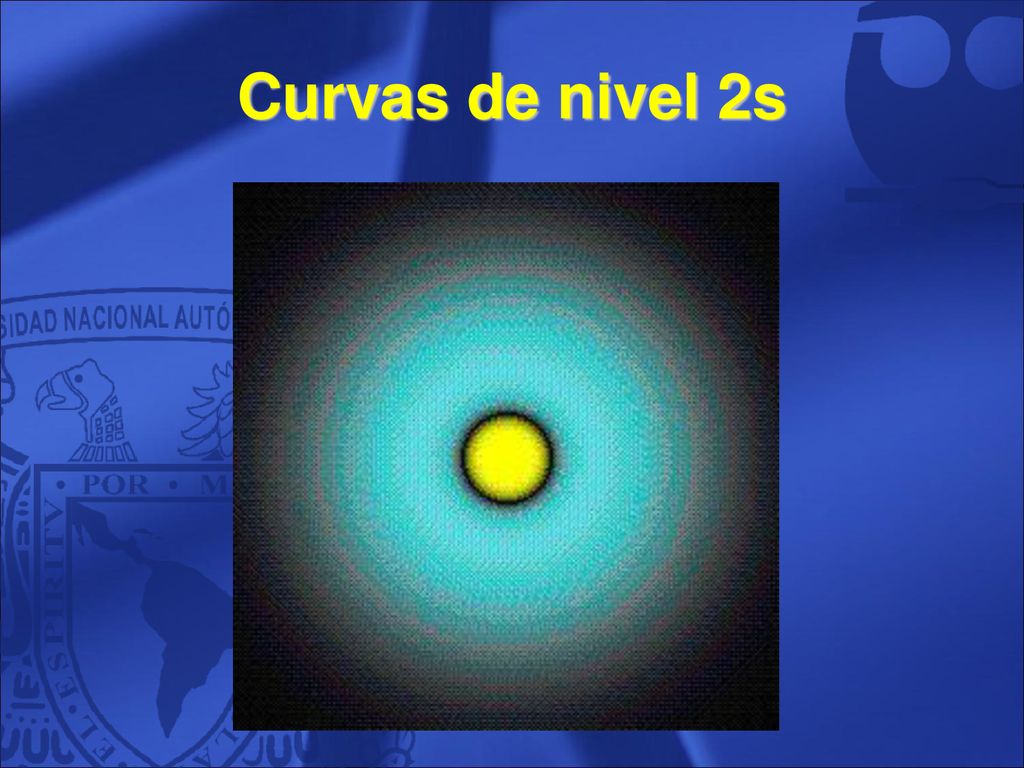

71 Curvas de nivel 2s 71

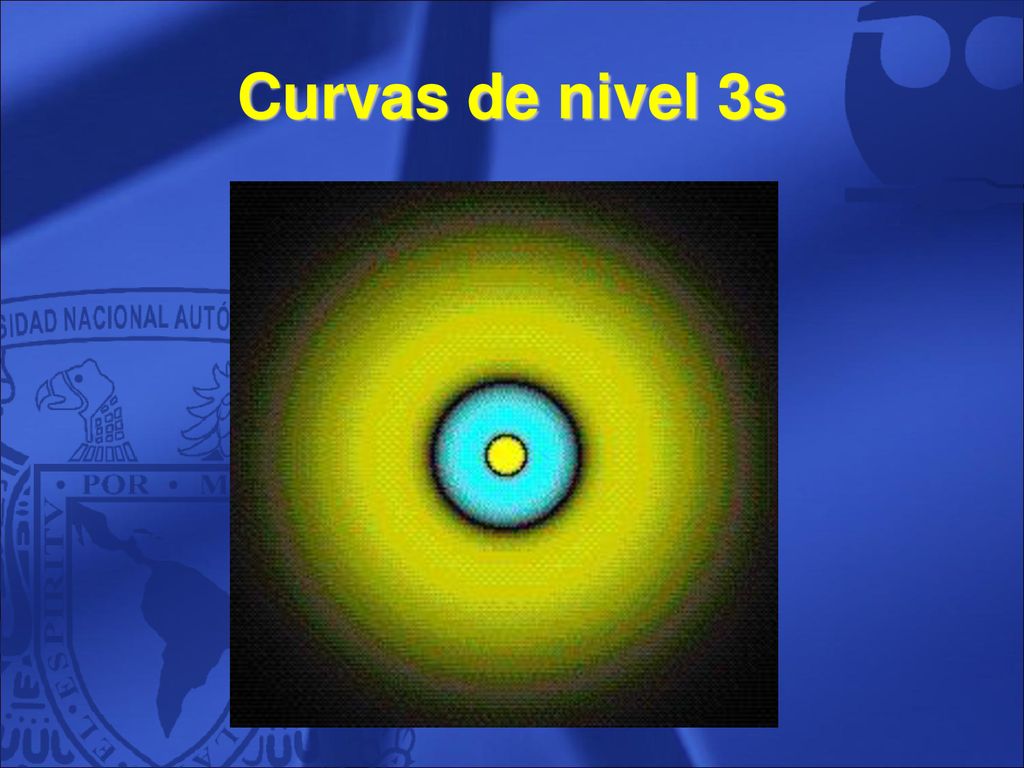

72 Curvas de nivel 3s 72

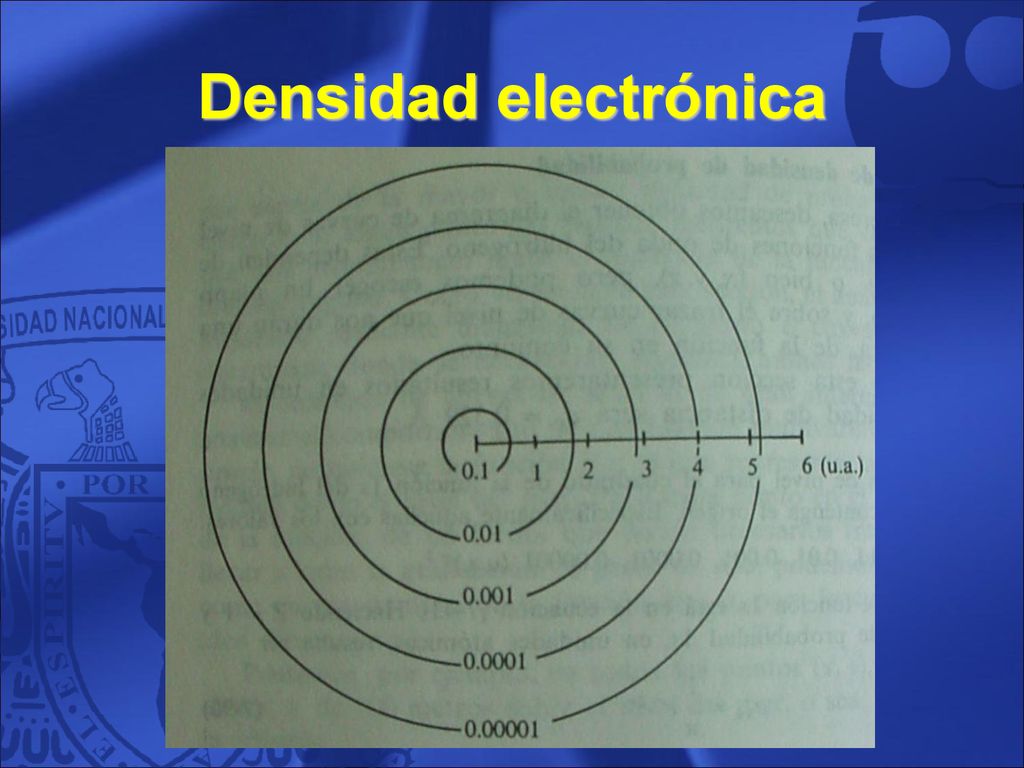

73 Densidad electrónica 73

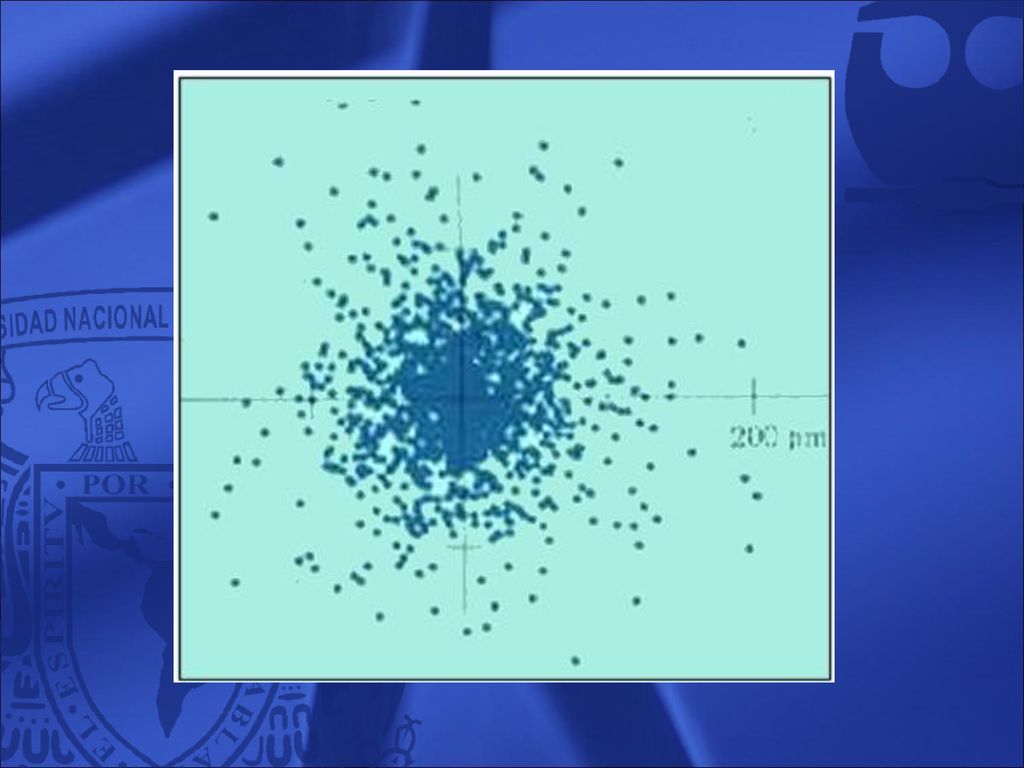

74 74

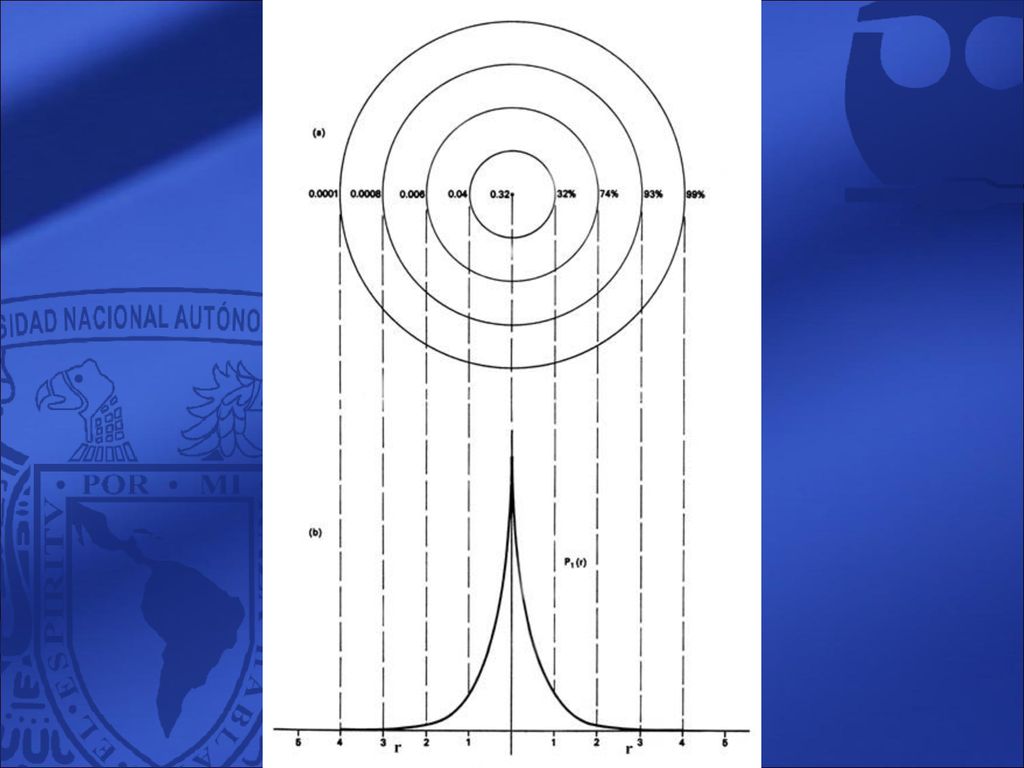

75 75

76 76

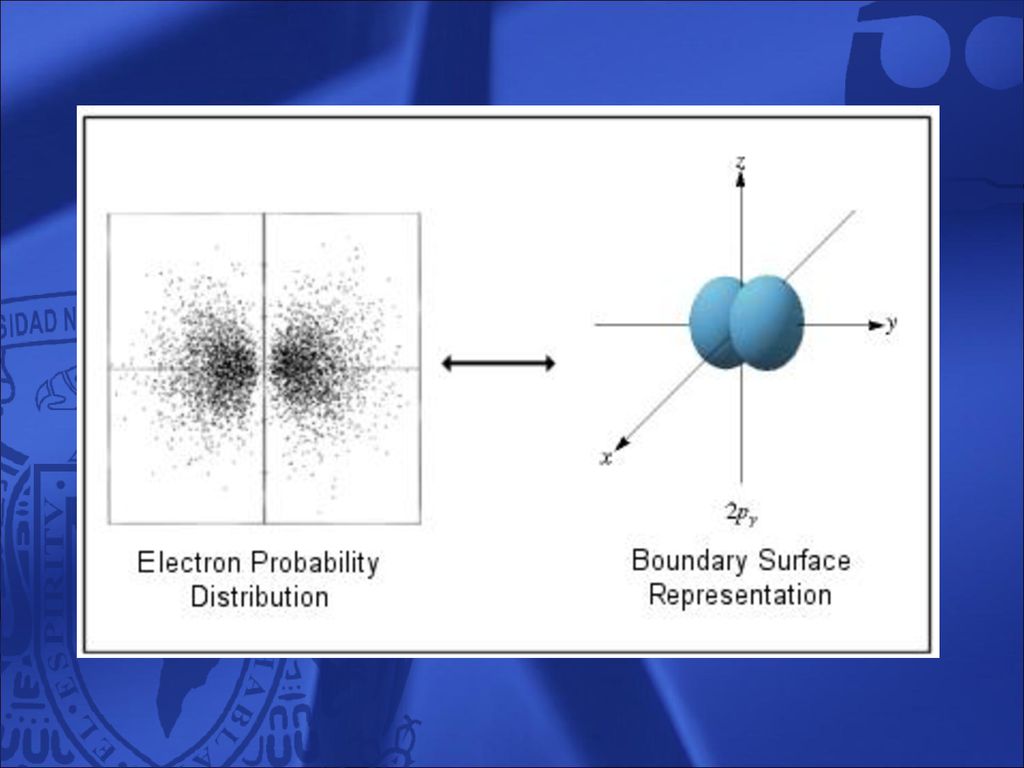

77 77

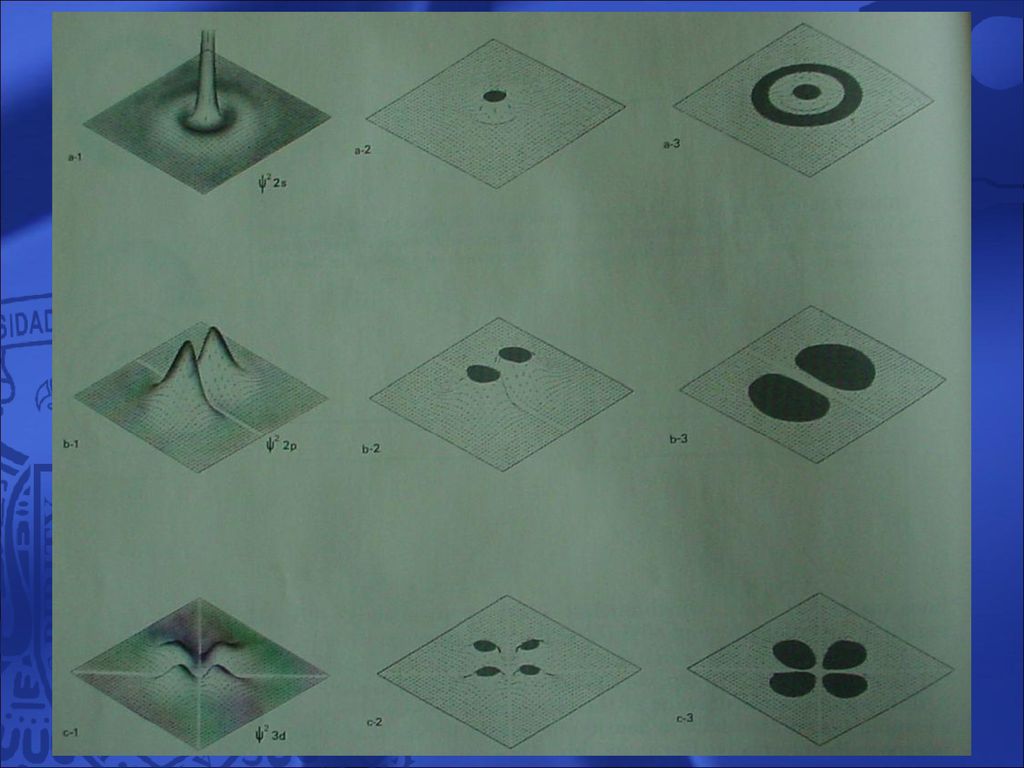

78 78

79 Curvas de nivel 79

80 Representaciones incompletas más usuales

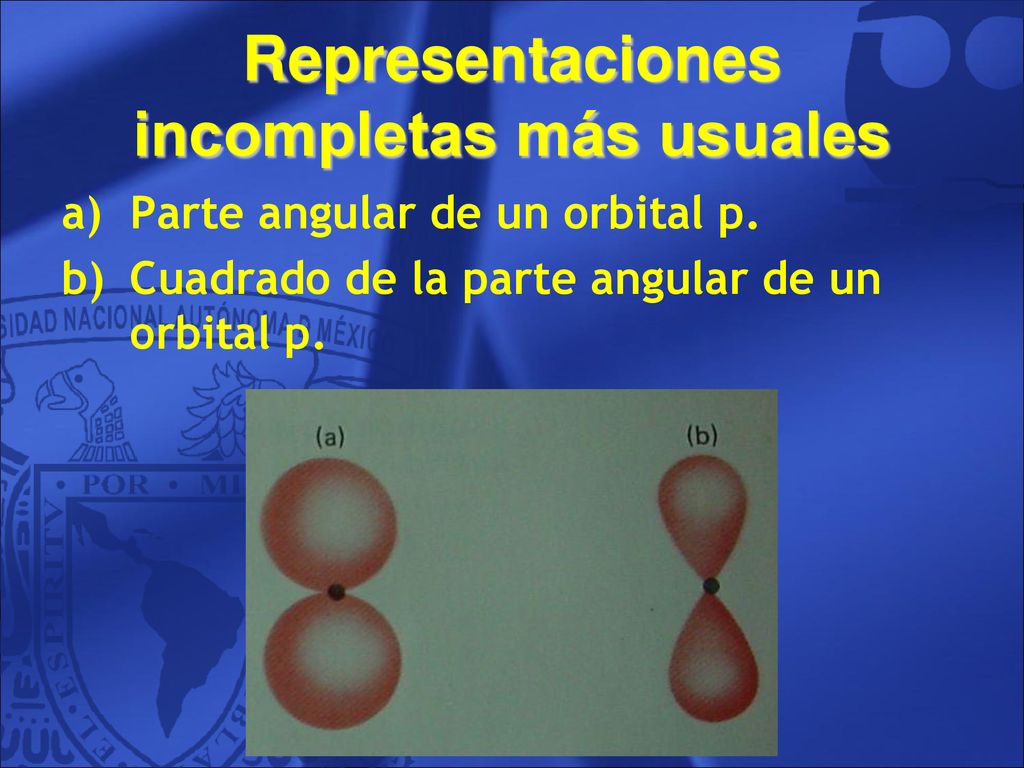

Parte angular de un orbital p. Cuadrado de la parte angular de un orbital p. 80

81 Átomos Polielectrónicos
81

82 Efecto Zeeman Pieter Zeeman ( ). Premio Nóbel en 1902. 82

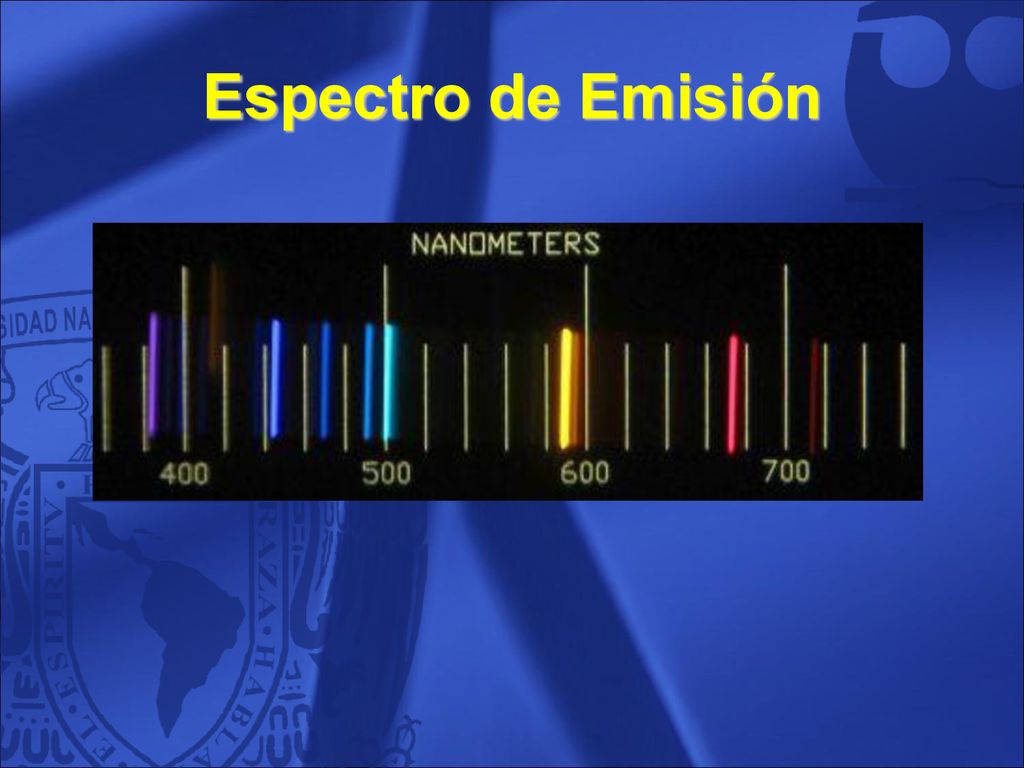

83 Espectro de Emisión 83

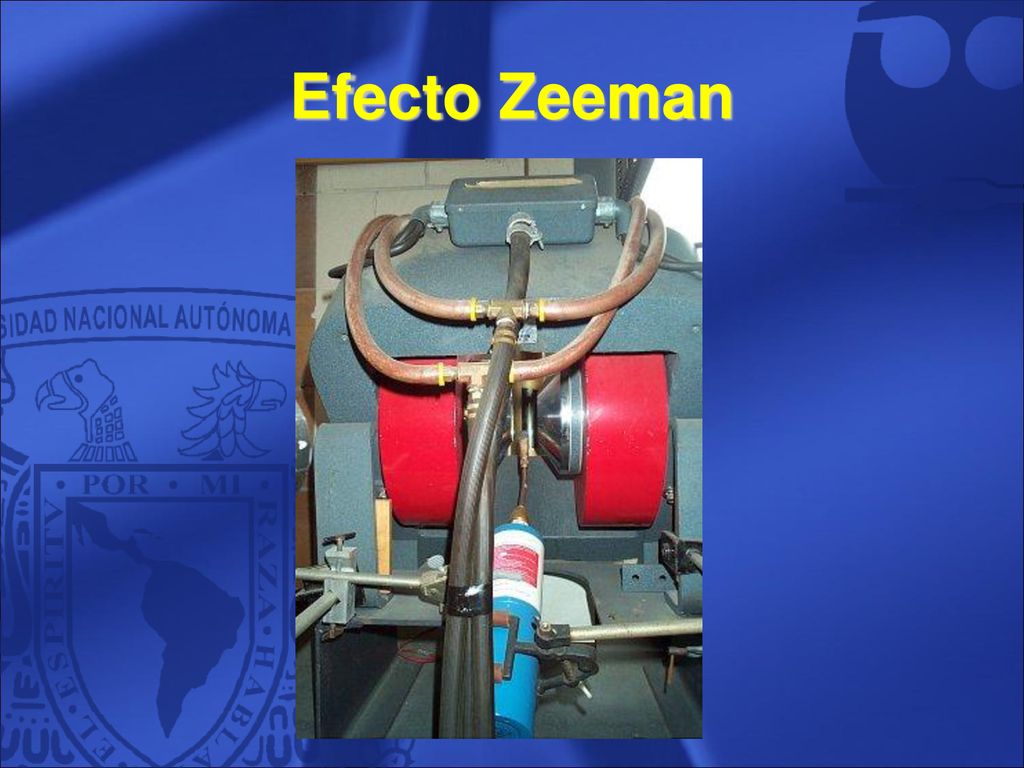

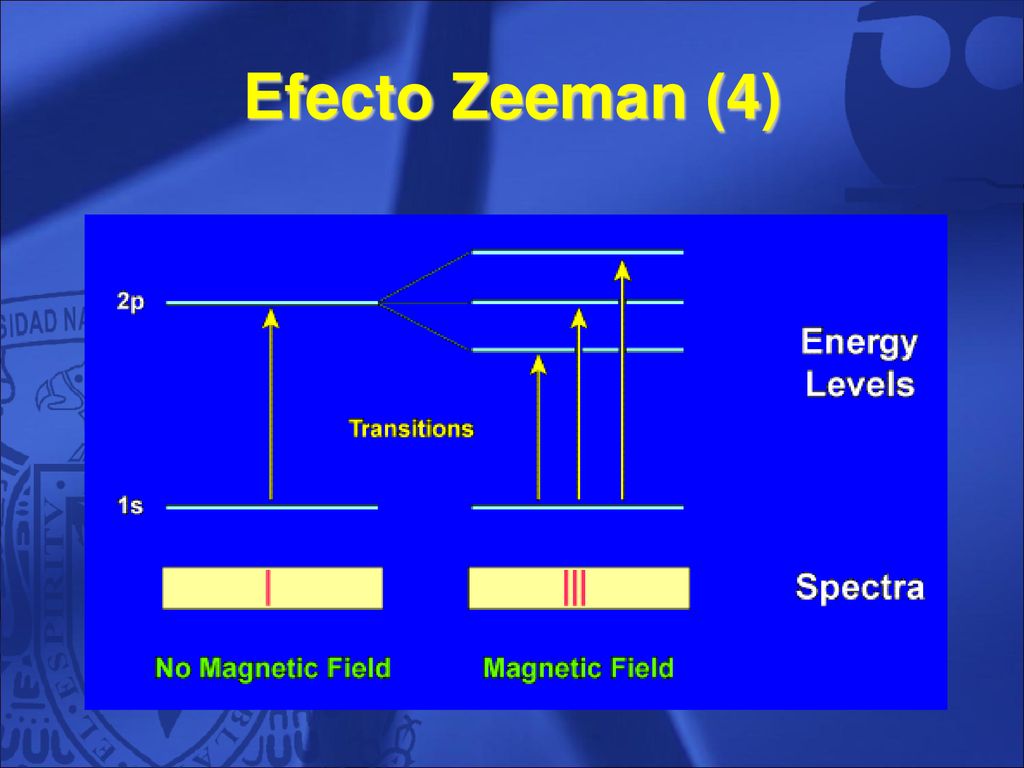

84 Efecto Zeeman 84

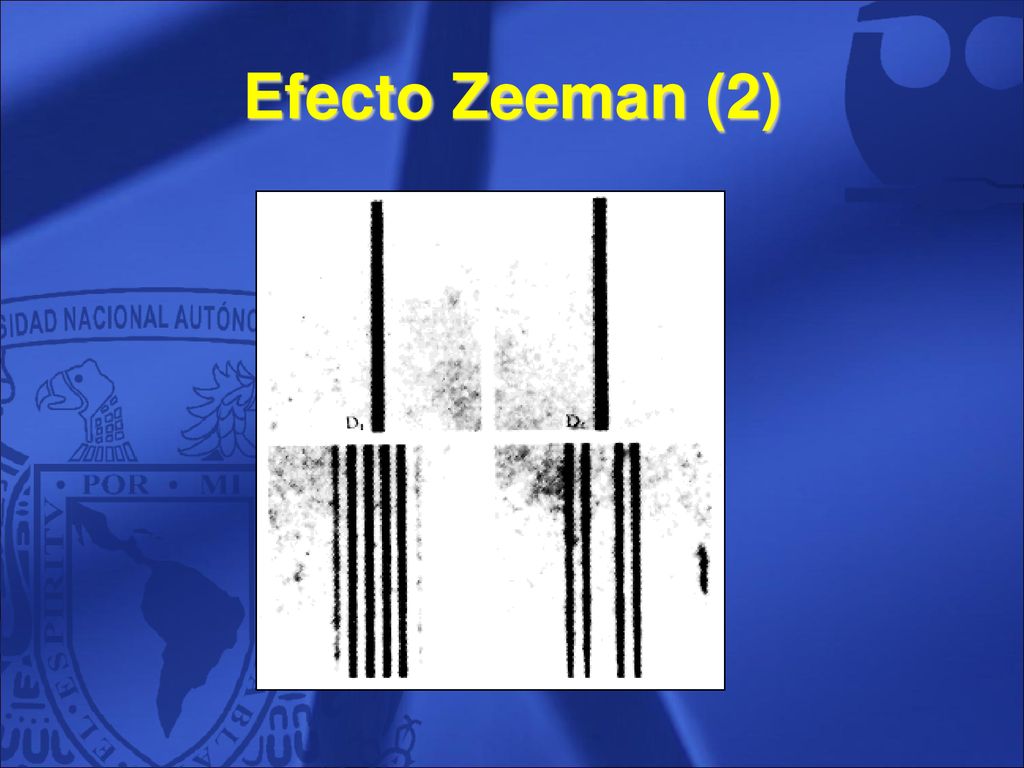

85 Efecto Zeeman (2) 85

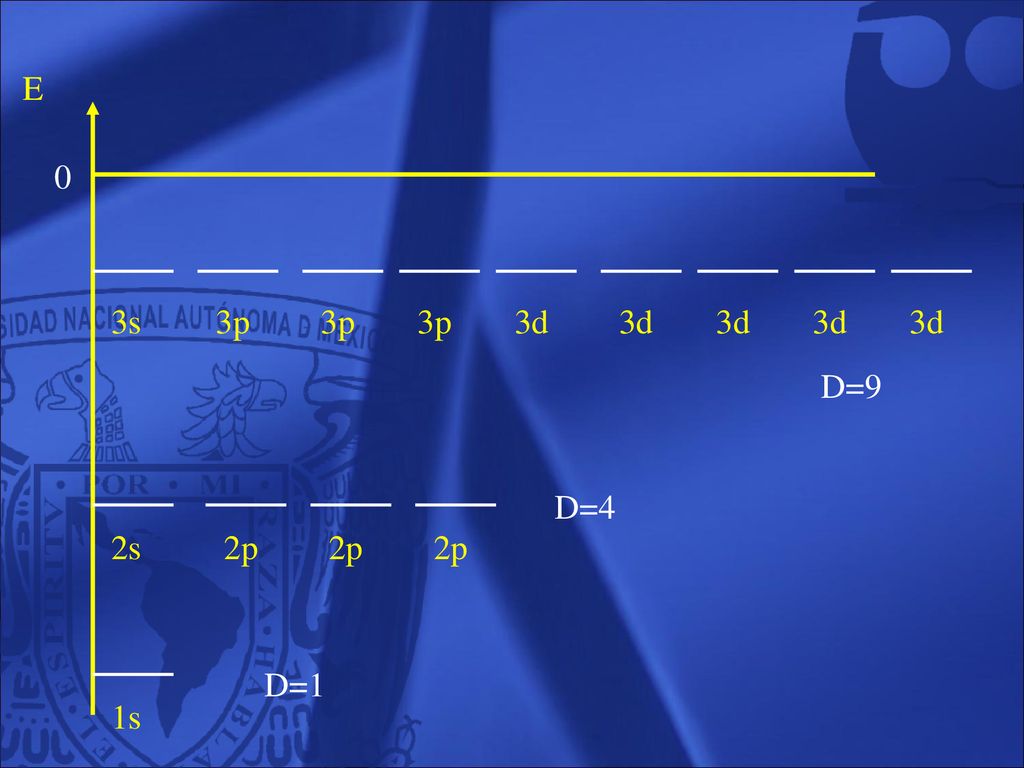

86 E 3s 3p 3p 3p 3d 3d 3d 3d 3d D=9 D=4 2s 2p 2p 2p D=1 1s 86

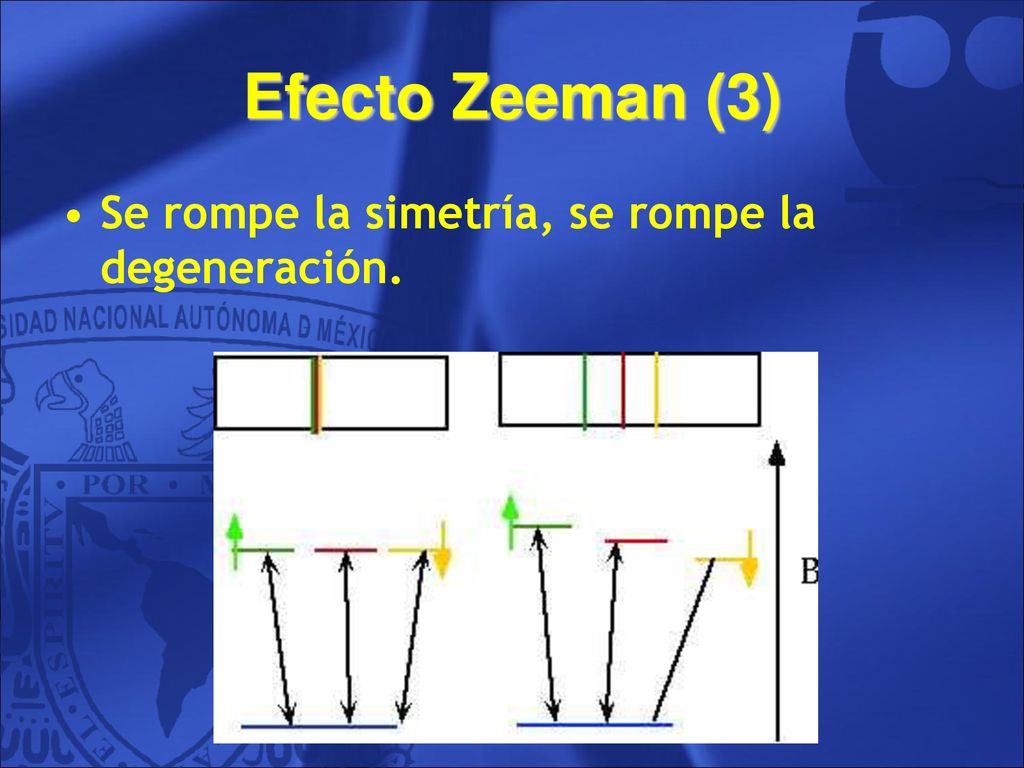

87 Efecto Zeeman (3) Se rompe la simetría, se rompe la degeneración. 87

88 Efecto Zeeman (4) 88

89 Efecto Zeeman (5) Los valores de m son los responsables.
Número cuántico magnético. 89

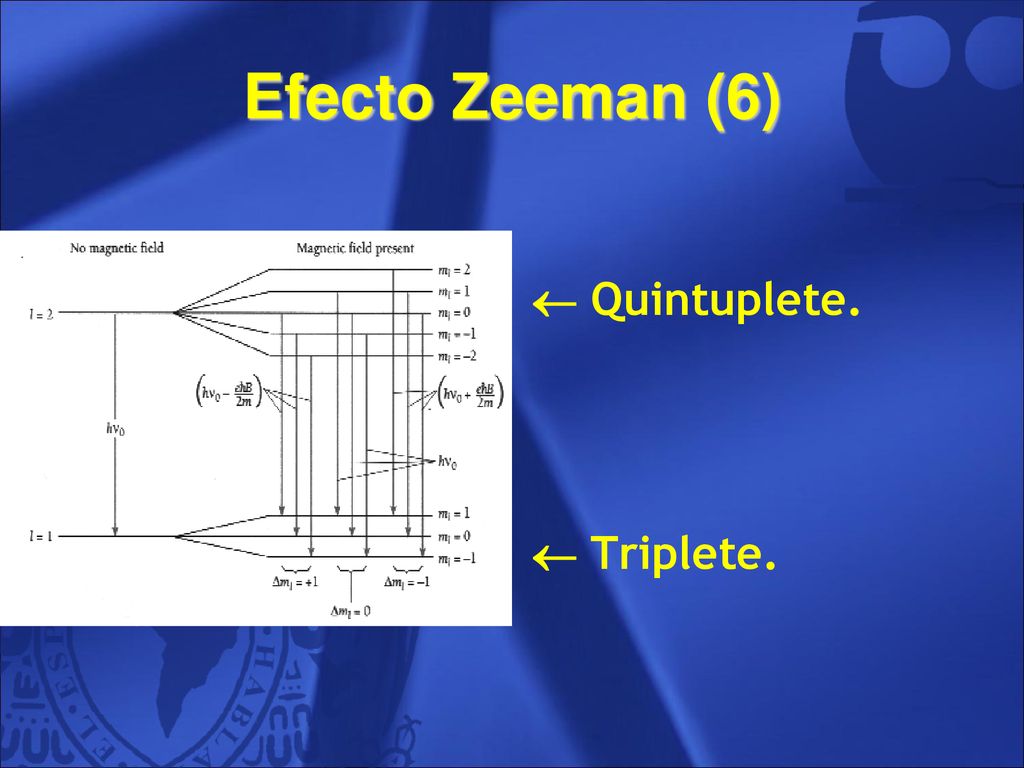

90 Efecto Zeeman (6)  Quintuplete.  Triplete. 90

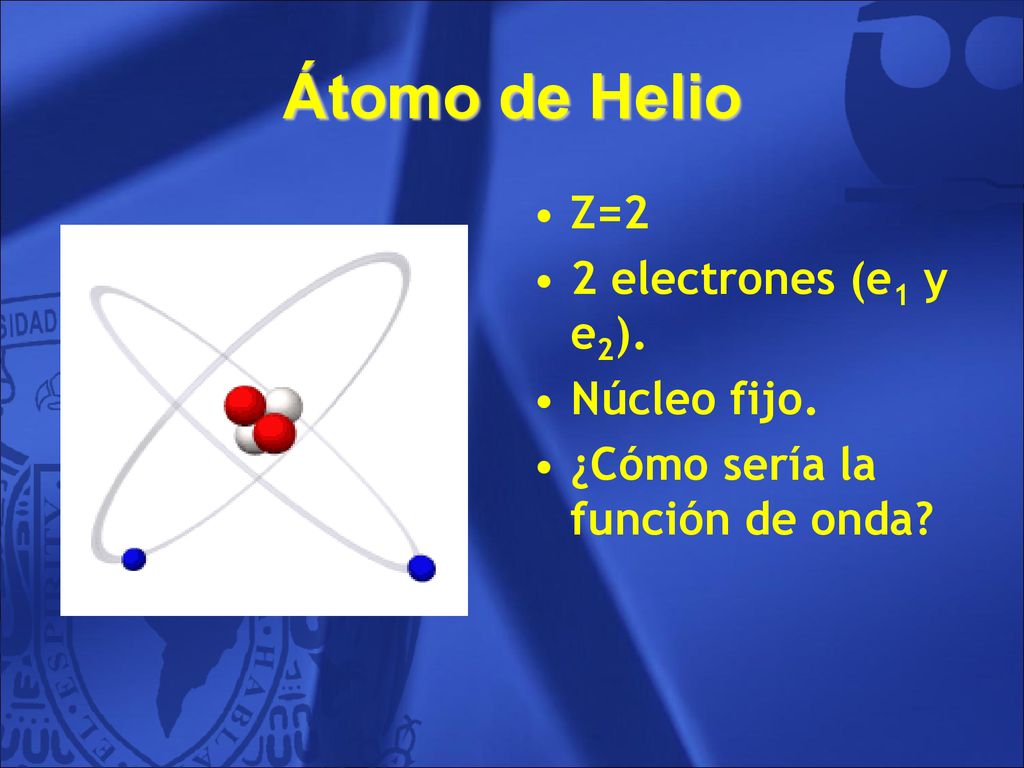

91 Átomo de Helio Z=2 2 electrones (e1 y e2). Núcleo fijo.
¿Cómo sería la función de onda? 91

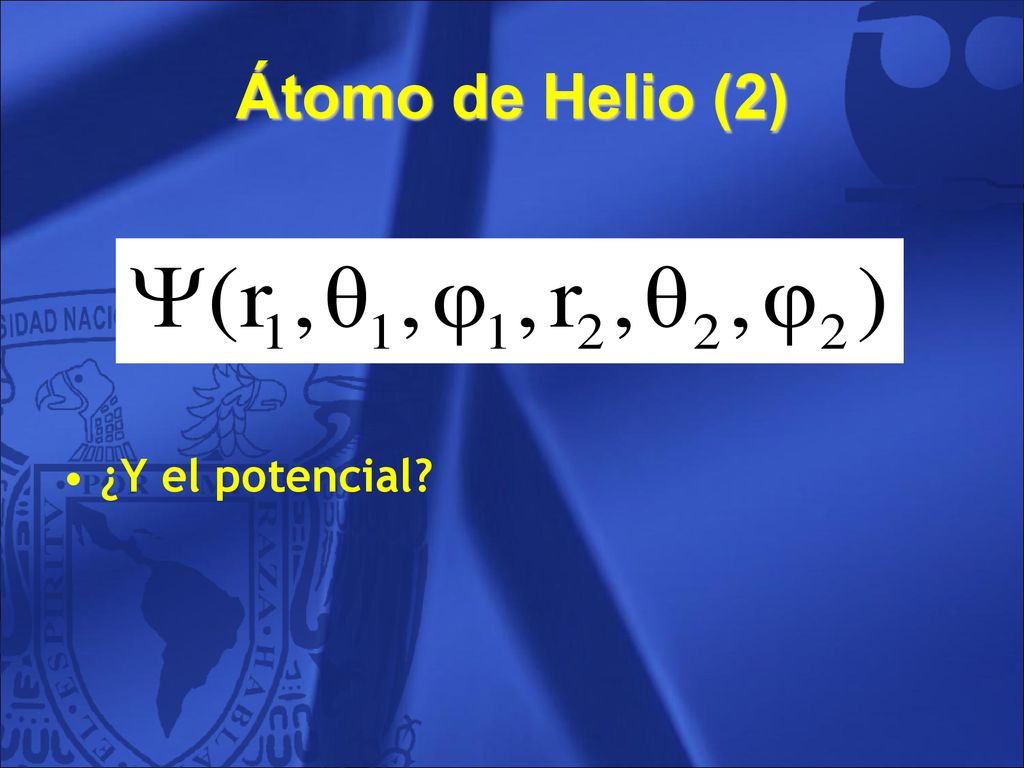

92 Átomo de Helio (2) ¿Y el potencial? 92

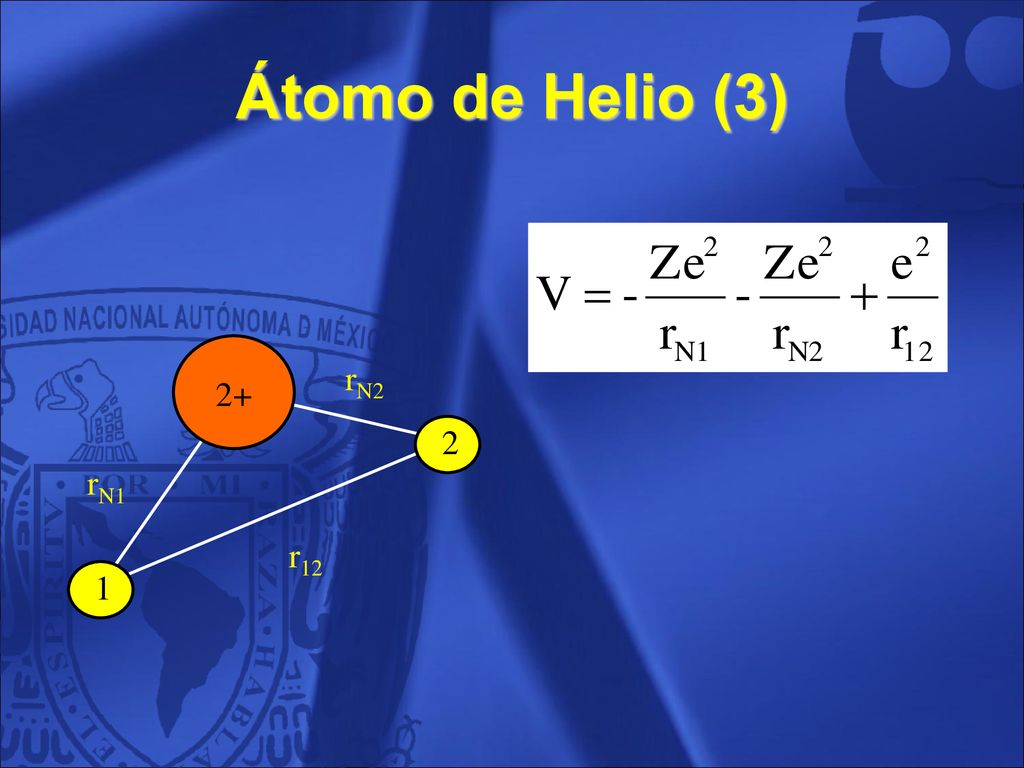

93 Átomo de Helio (3) 2+ 1 2 rN1 rN2 r12 93

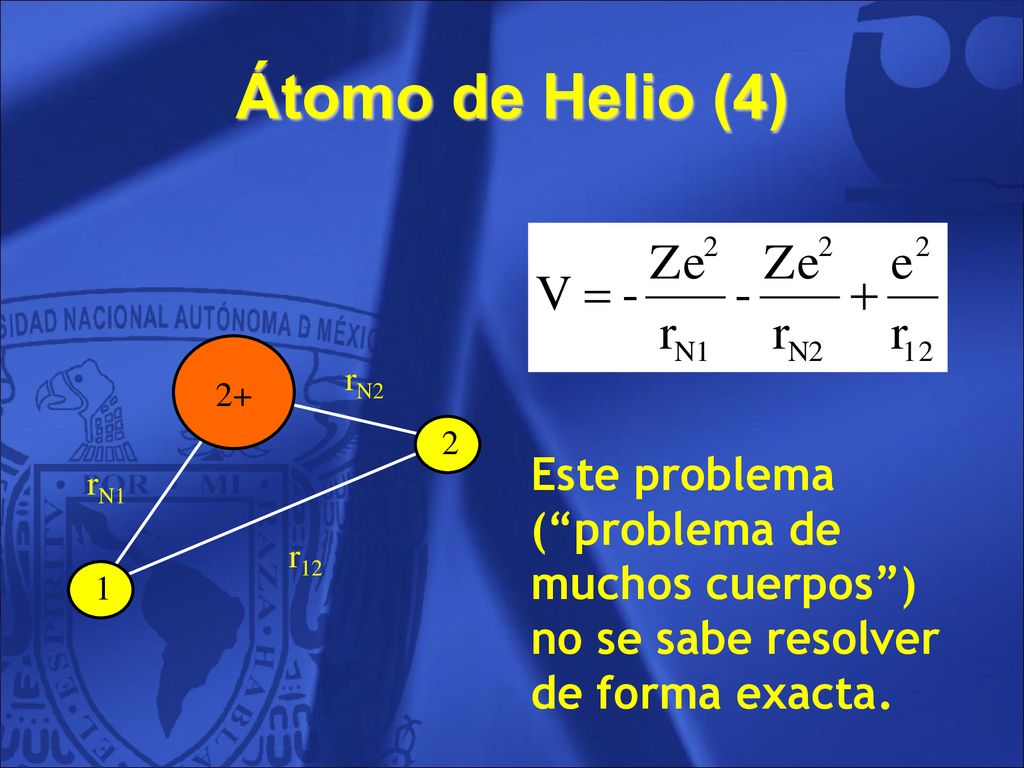

94 Átomo de Helio (4) 2+ 1 2 rN1 rN2 r12 Este problema (“problema de muchos cuerpos”) no se sabe resolver de forma exacta. 94

95 Aproximación de Hartree
Douglas Rayner Hartree ( ) 95

96 Aproximación de Hartree (2)

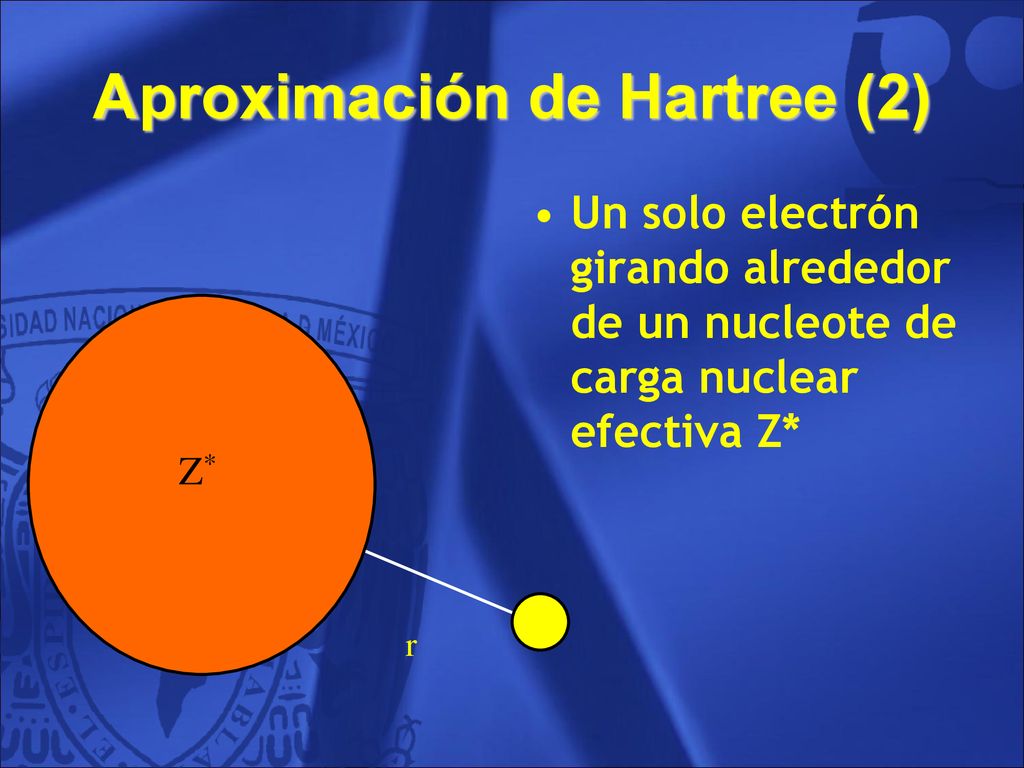

Un solo electrón girando alrededor de un nucleote de carga nuclear efectiva Z* Z* r 96

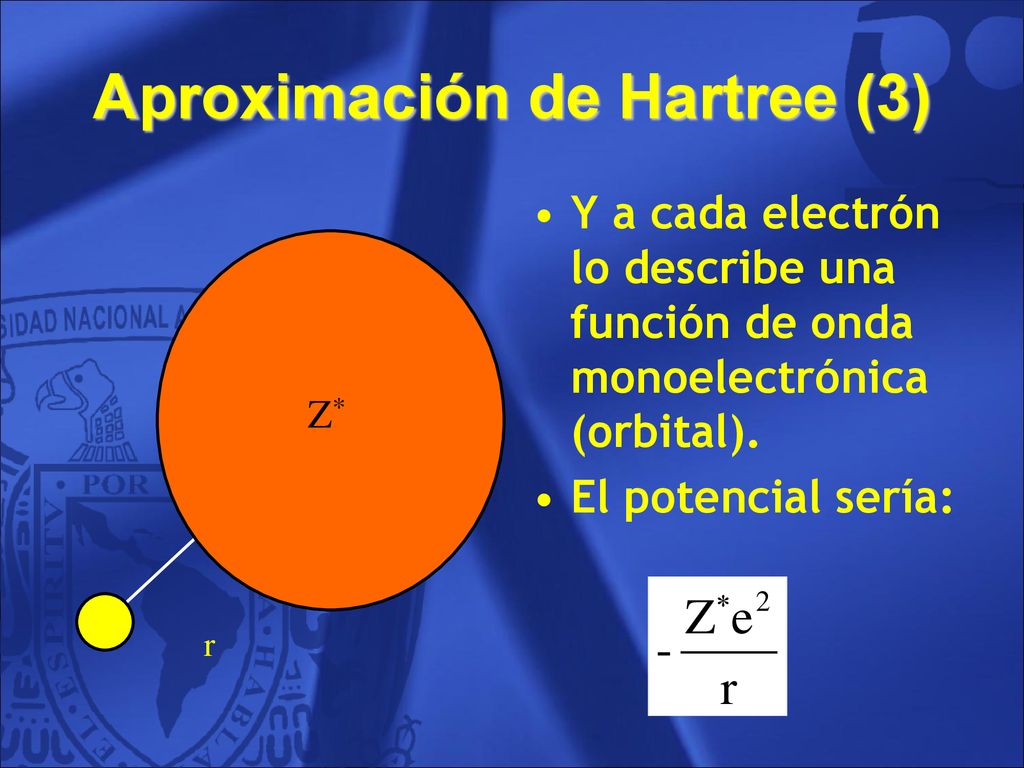

97 Aproximación de Hartree (3)
Y a cada electrón lo describe una función de onda monoelectrónica (orbital). El potencial sería: Z* r 97

98 Carga Nuclear Efectiva
98

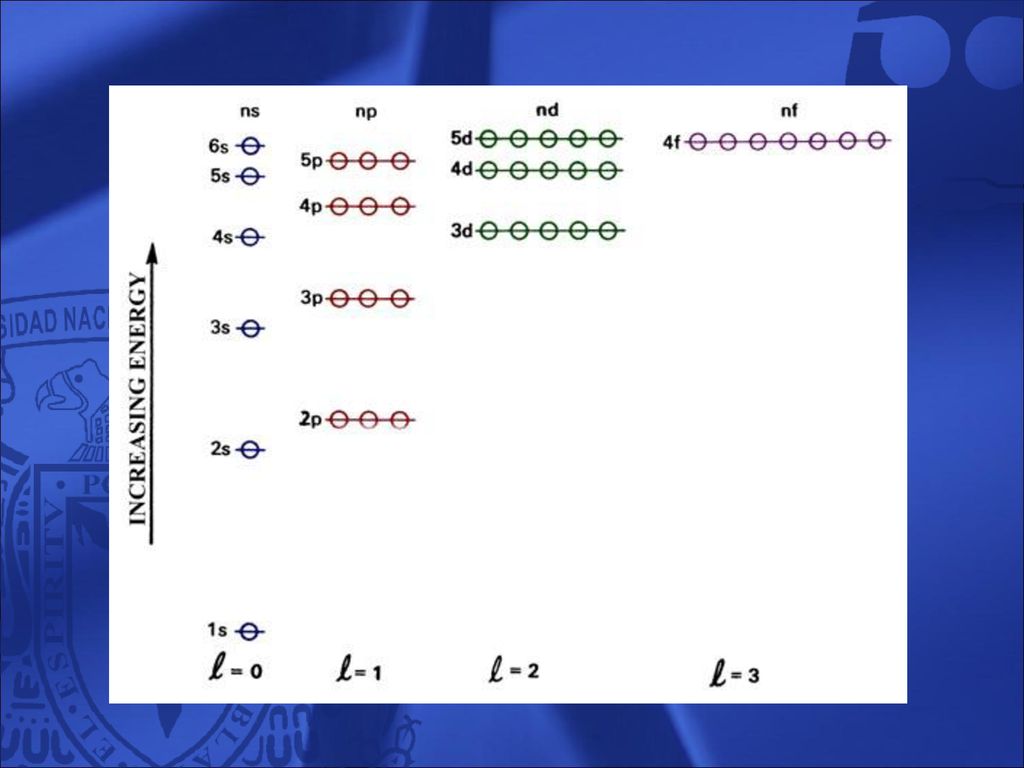

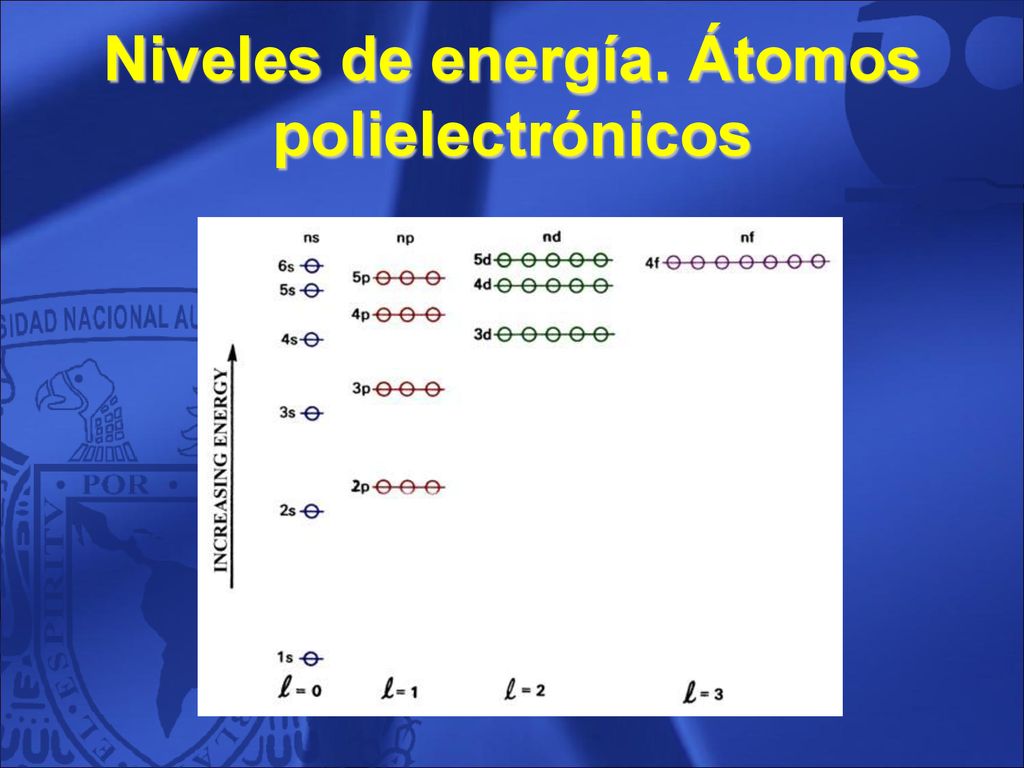

99 Niveles de energía. Átomos polielectrónicos
99

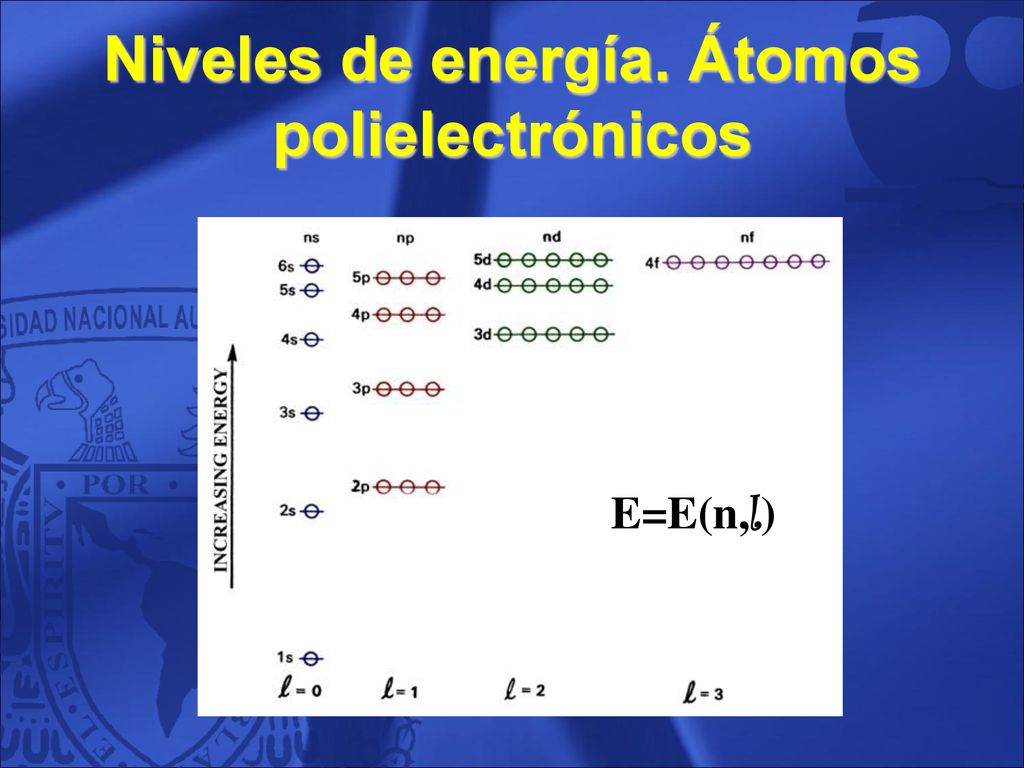

100 Niveles de energía. Átomos polielectrónicos
E=E(n,l) 100

101 Niveles de energía. Átomos polielectrónicos

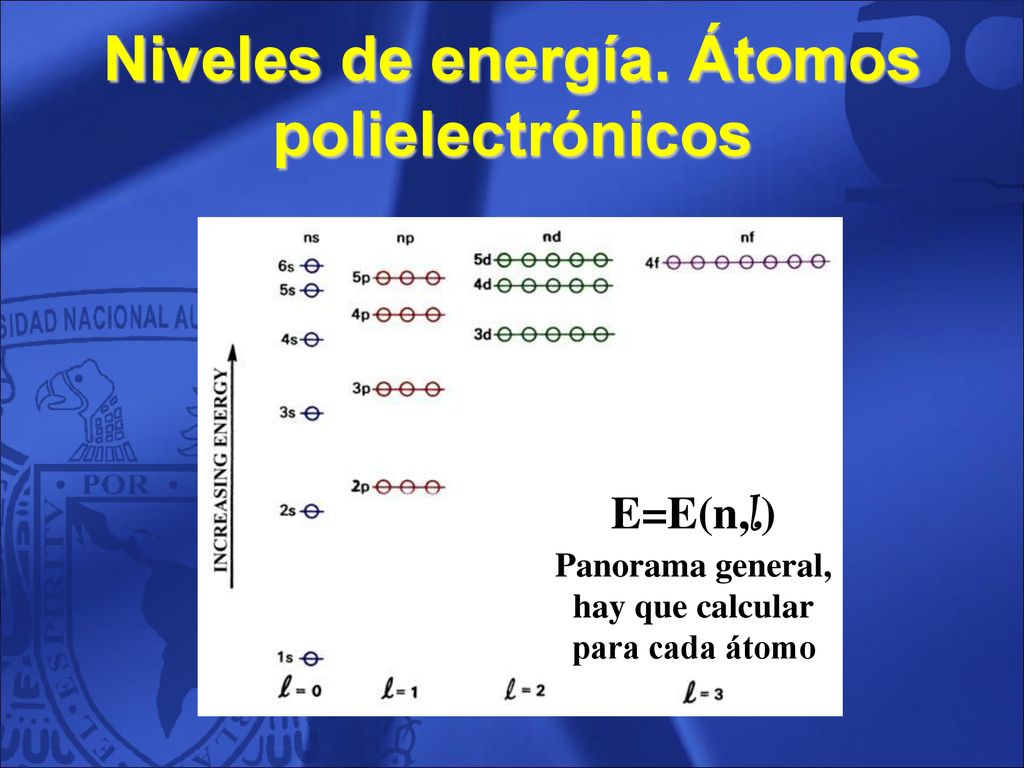

E=E(n,l) Panorama general, hay que calcular para cada átomo 101

102 Efecto anormal de Zeeman
Otto Stern ( ). Premio Nóbel 1943. Walther Gerlach ( ) 102

103 Efecto anormal de Zeeman (2)

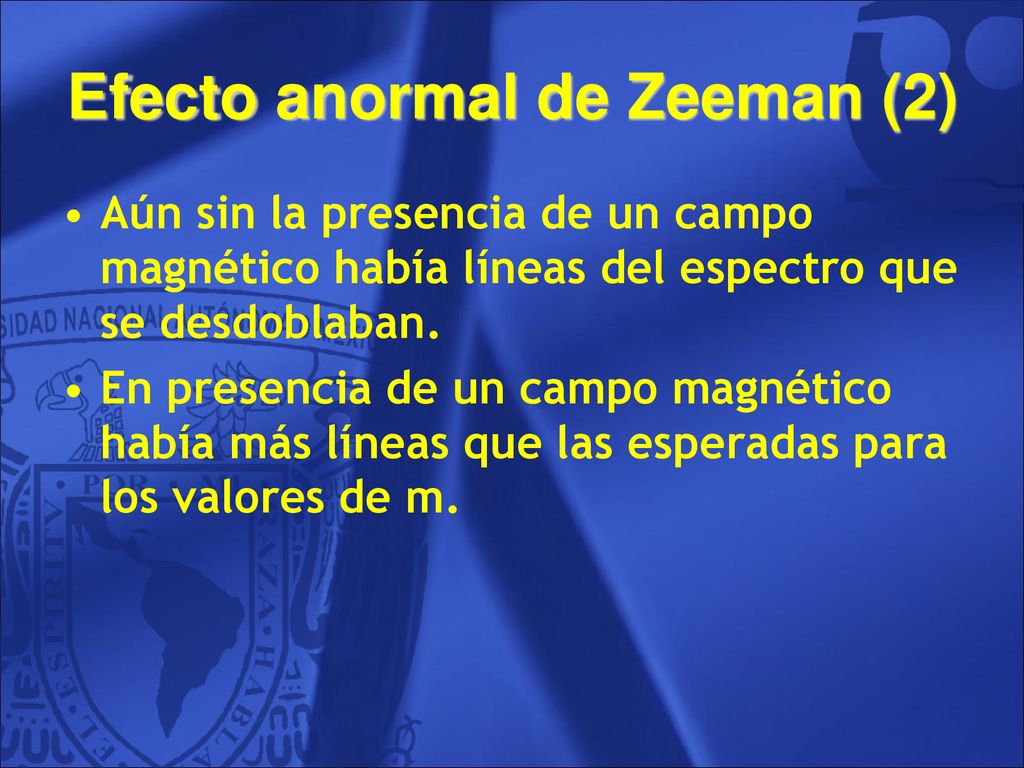

Aún sin la presencia de un campo magnético había líneas del espectro que se desdoblaban. En presencia de un campo magnético había más líneas que las esperadas para los valores de m. 103

104 Efecto anormal de Zeeman (3)
George Uhlenbeck ( ). Samuel Goudsmit (1902–1978). 104

105 Efecto anormal de Zeeman (4)

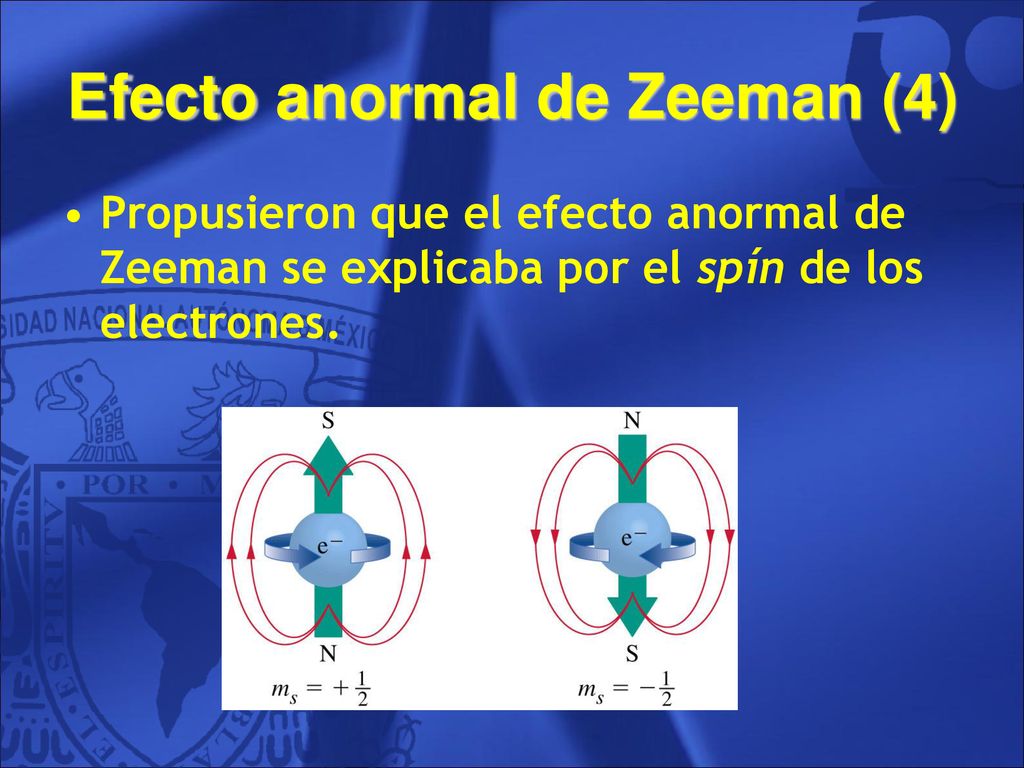

Propusieron que el efecto anormal de Zeeman se explicaba por el spín de los electrones. 105

106 Efecto anormal de Zeeman (5)
Este es un resultado que no predice la resolución de la ecuación de Schrödinger, pero si la de Dirac (efecto relativista). 106

107 Principio de Exclusión
Wolfgang Ernst Pauli ( ). Premio Nóbel en 1945. 107

108 Principio de Exclusión (2)

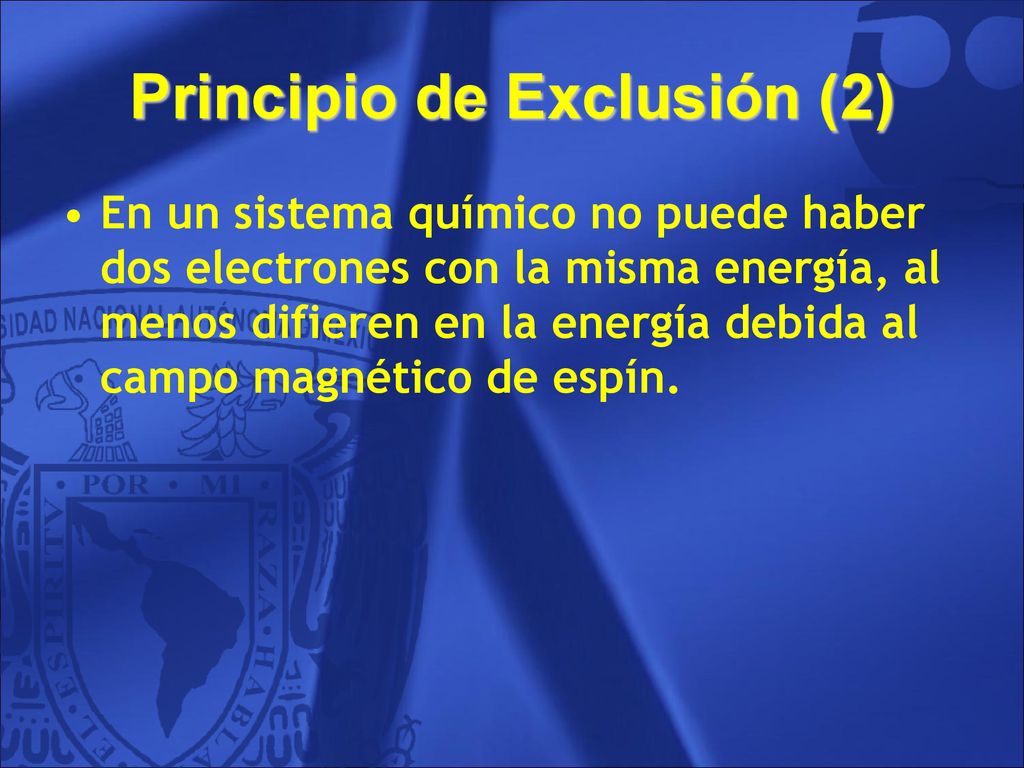

En un sistema químico no puede haber dos electrones con la misma energía, al menos difieren en la energía debida al campo magnético de espín. 108

109 Orbitales Orbitales naturales: Dependen de n, l y m.
Orbitales de espín: Dependen de n, l, ml y ms. 109

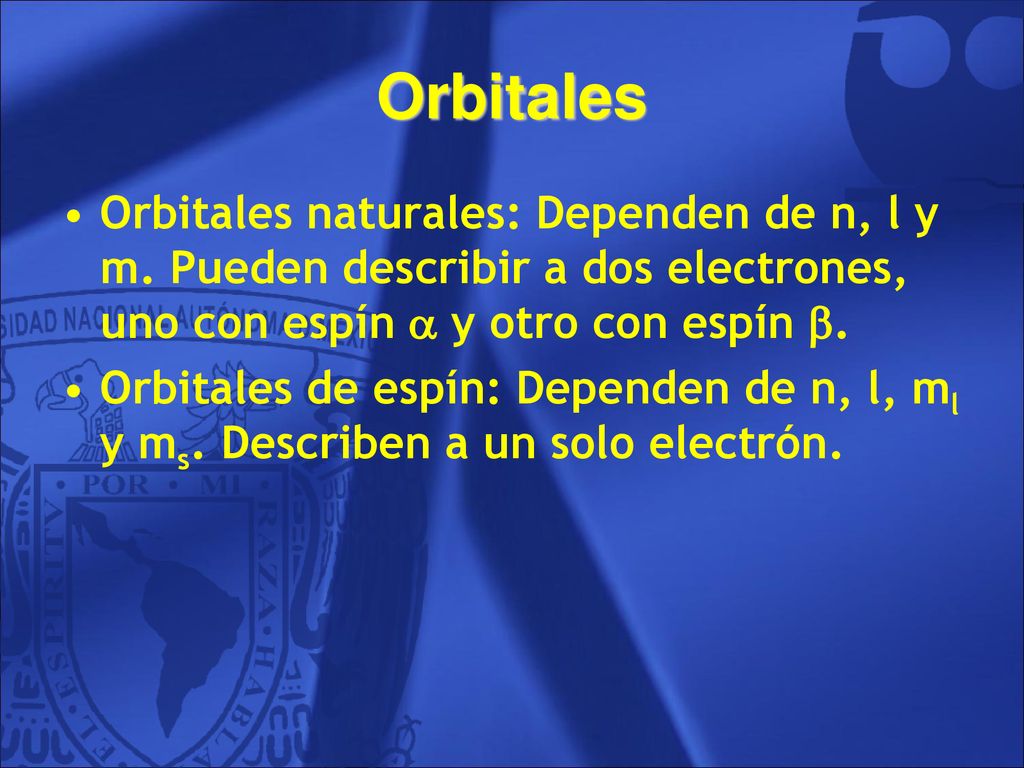

110 Orbitales Orbitales naturales: Dependen de n, l y m. Pueden describir a dos electrones, uno con espín  y otro con espín . Orbitales de espín: Dependen de n, l, ml y ms. Describen a un solo electrón. 110

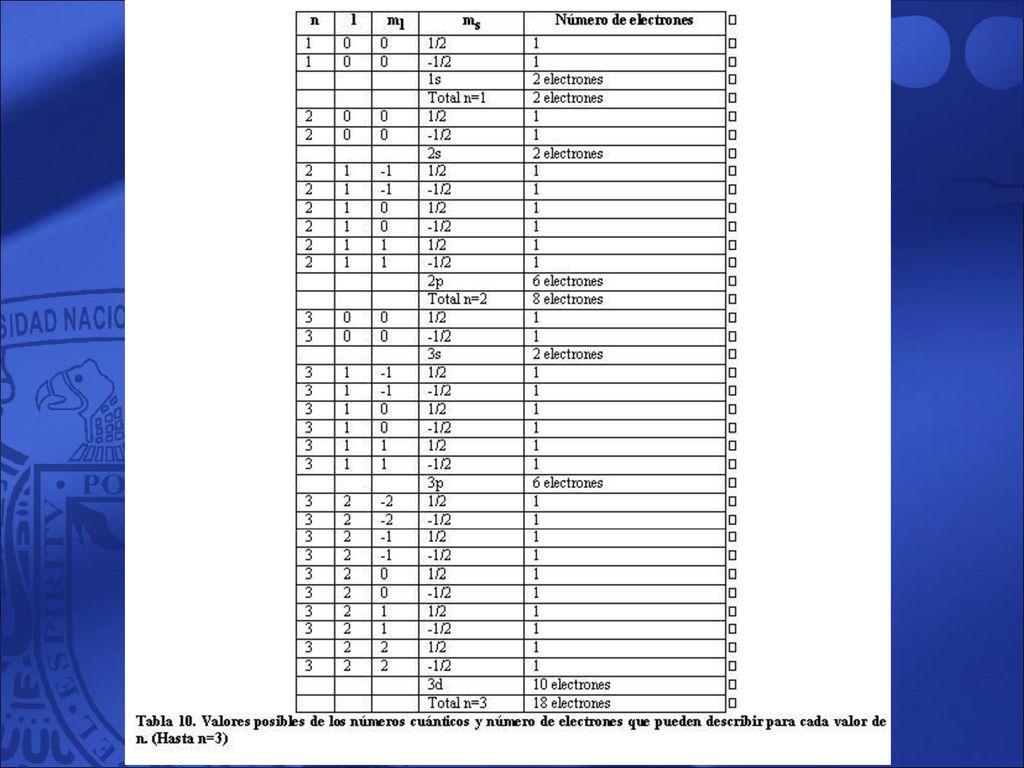

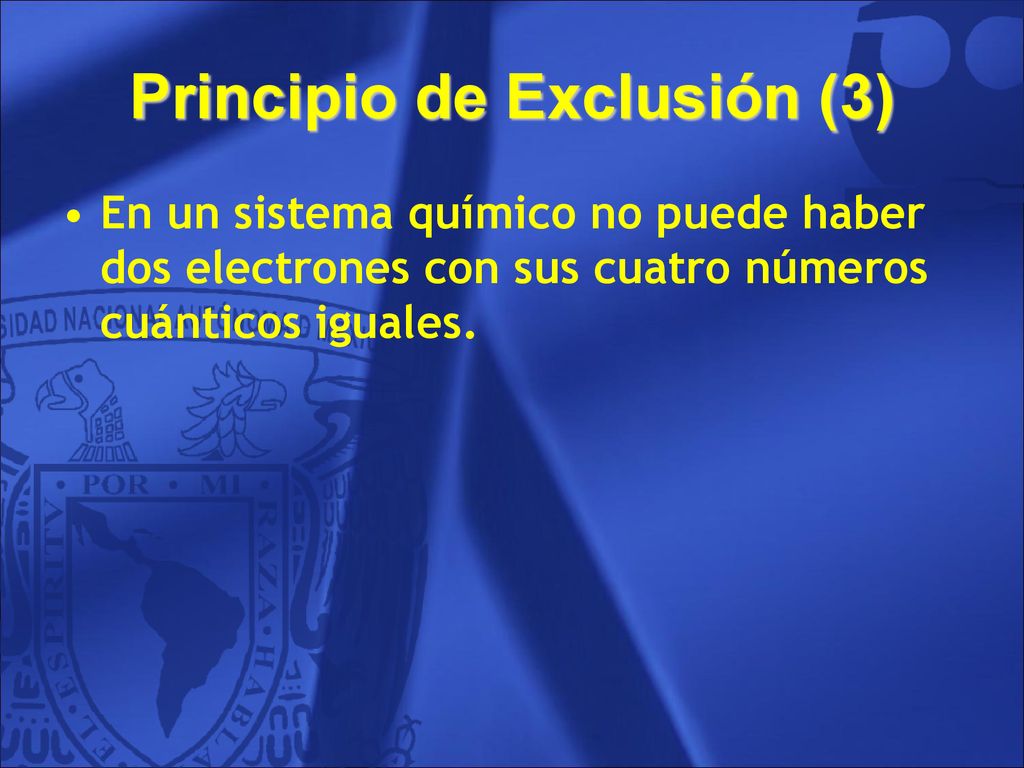

111 Principio de Exclusión (3)
En un sistema químico no puede haber dos electrones con sus cuatro números cuánticos iguales. 111

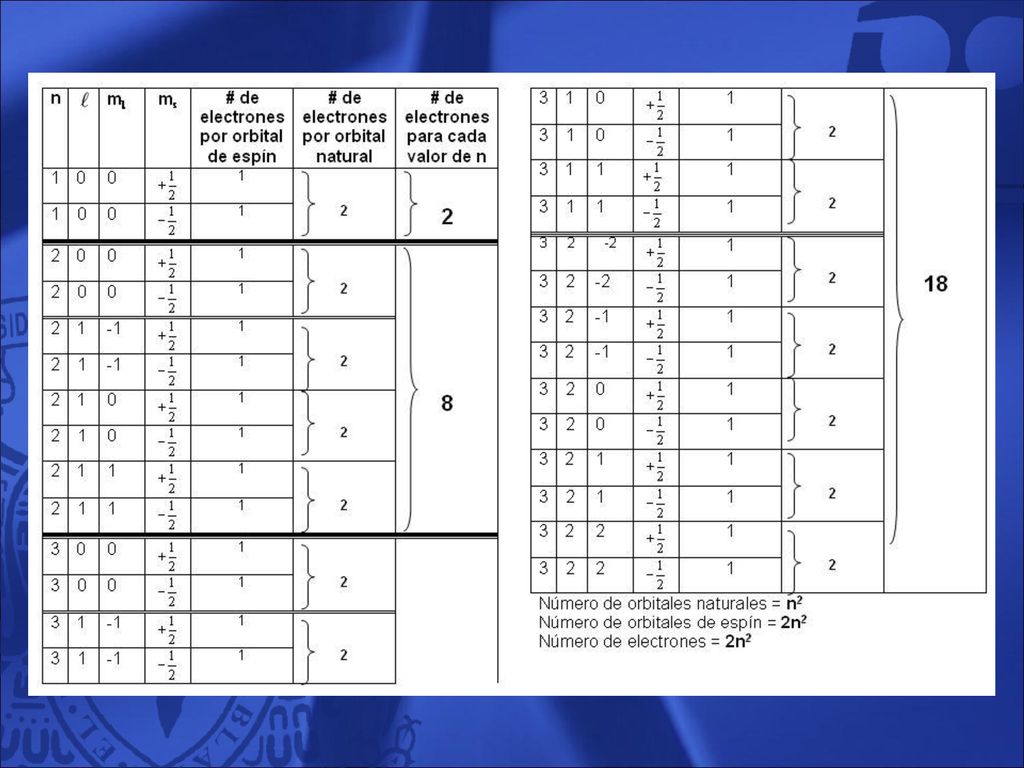

112 112

113 32 113

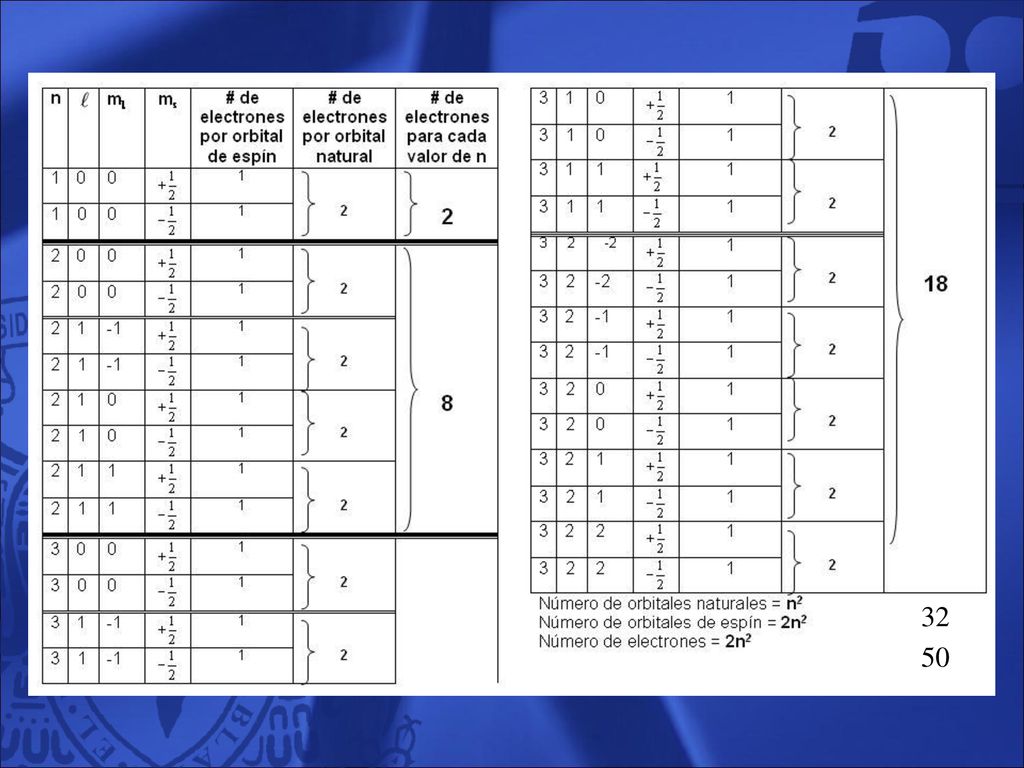

114 32 50 114

115 115

116 Configuraciones electrónicas
116

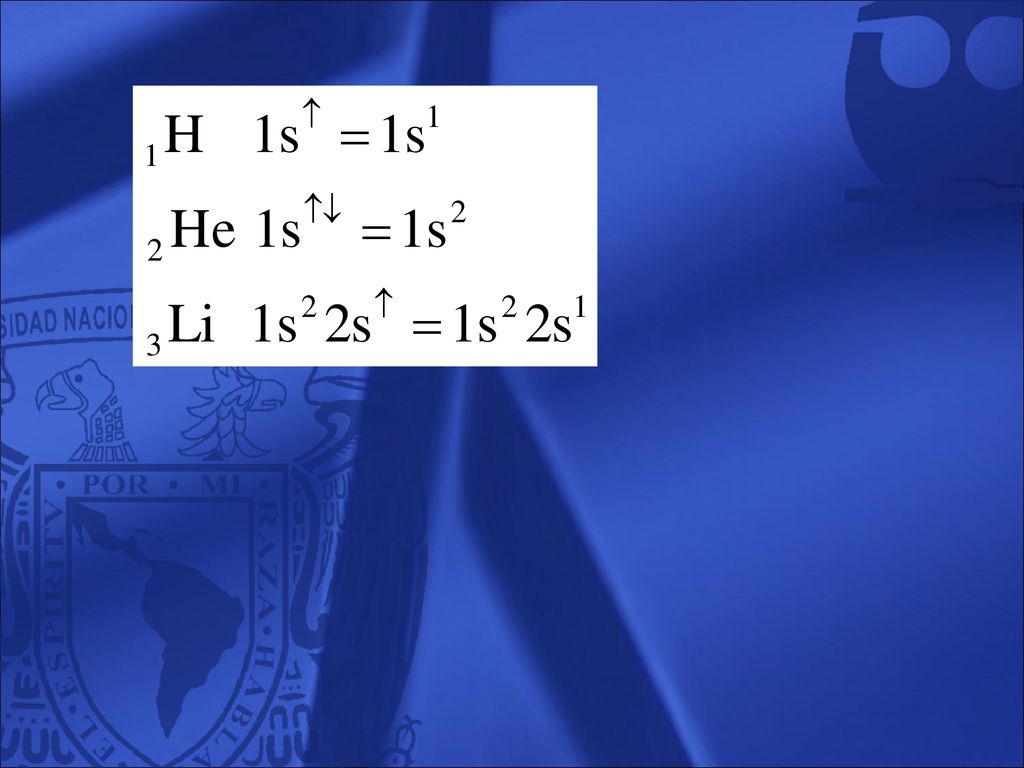

117 Configuraciones electrónicas
Dentro del esquema de Schrödinger se acostumbra describir un átomo por medio de la configuración electrónica de su estado fundamental o estado base. El estado fundamental o base es aquel en que el átomo toma el mínimo valor posible para su energía electrónica es decir, donde la suma de las energías individuales de cada uno de los electrones es un mínimo. 117

118 Configuraciones electrónicas (2)

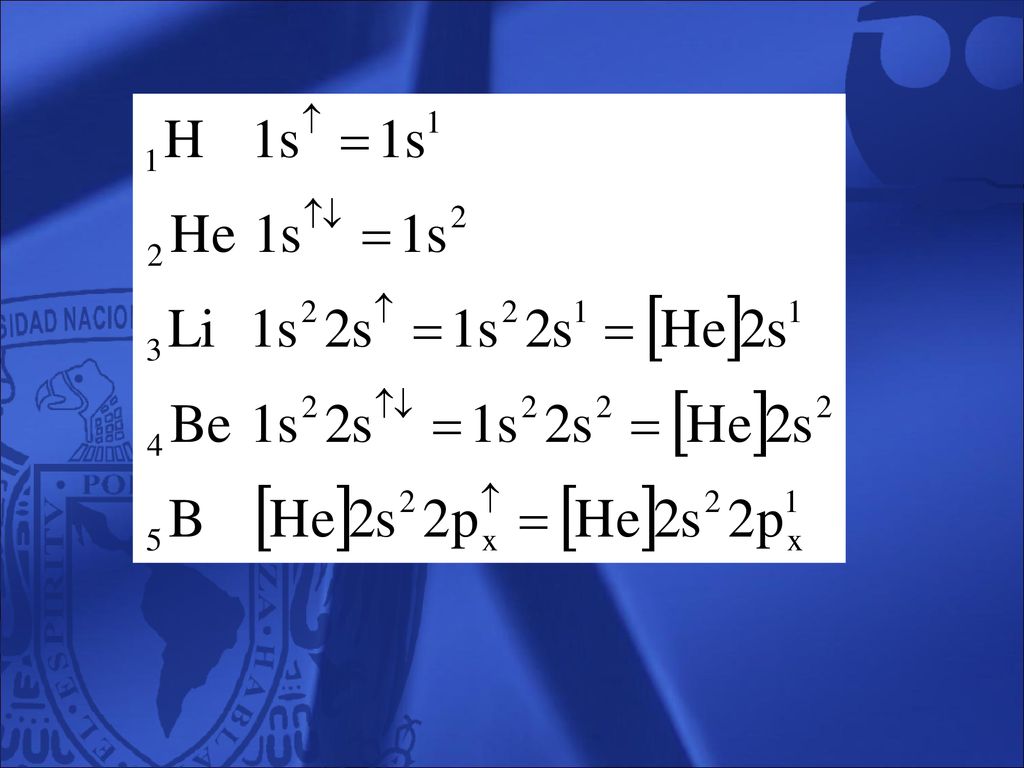

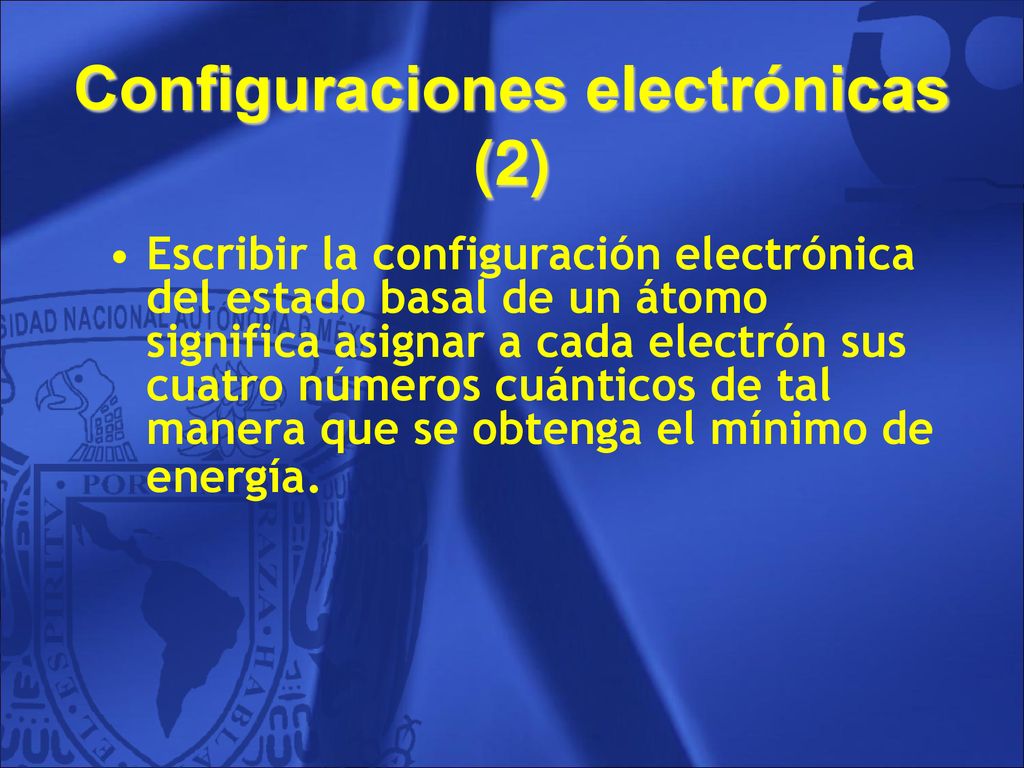

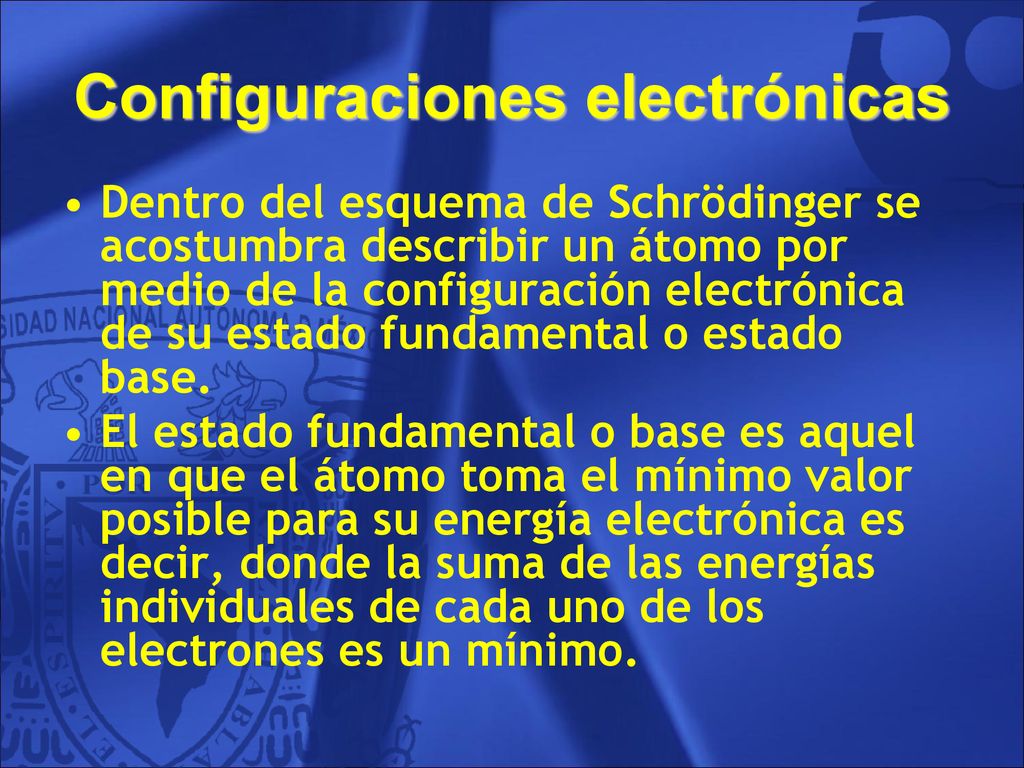

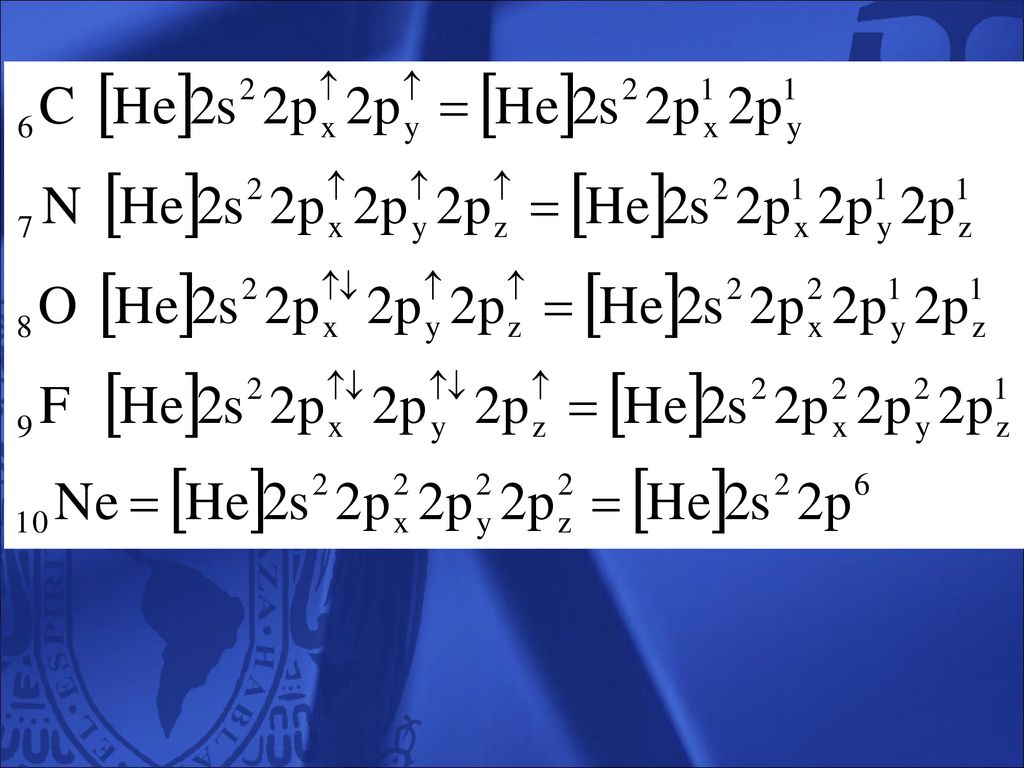

Escribir la configuración electrónica del estado basal de un átomo significa asignar a cada electrón sus cuatro números cuánticos de tal manera que se obtenga el mínimo de energía. 118

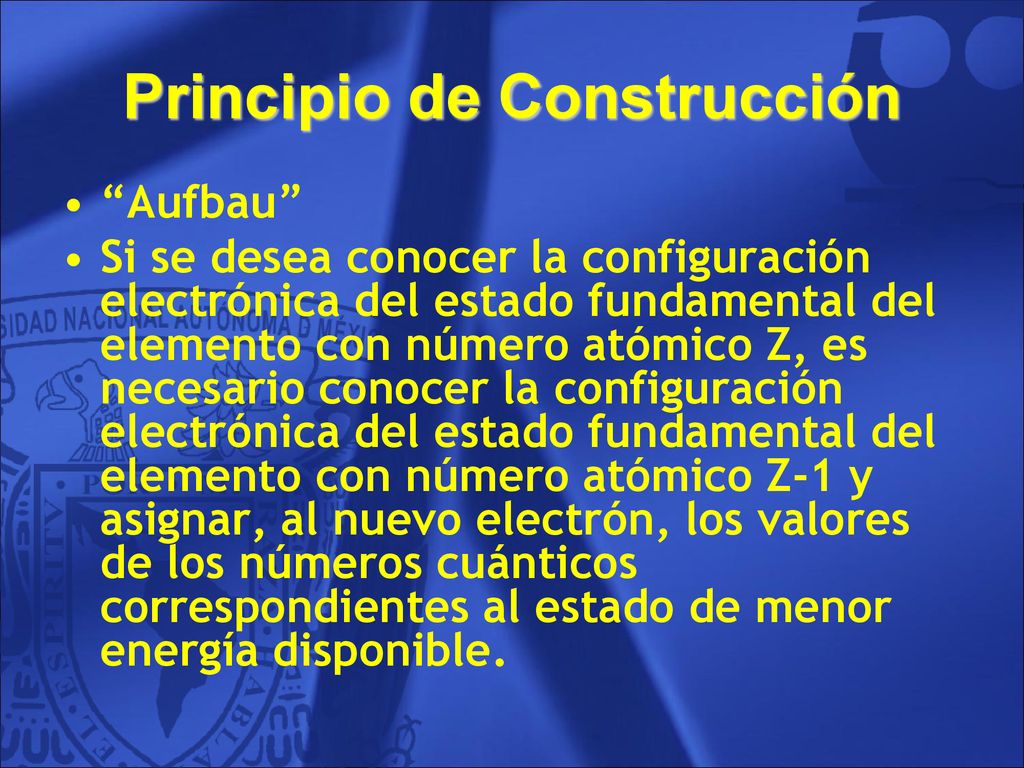

119 Principio de Construcción
“Aufbau” Si se desea conocer la configuración electrónica del estado fundamental del elemento con número atómico Z, es necesario conocer la configuración electrónica del estado fundamental del elemento con número atómico Z-1 y asignar, al nuevo electrón, los valores de los números cuánticos correspondientes al estado de menor energía disponible. 119

120 120

121 121

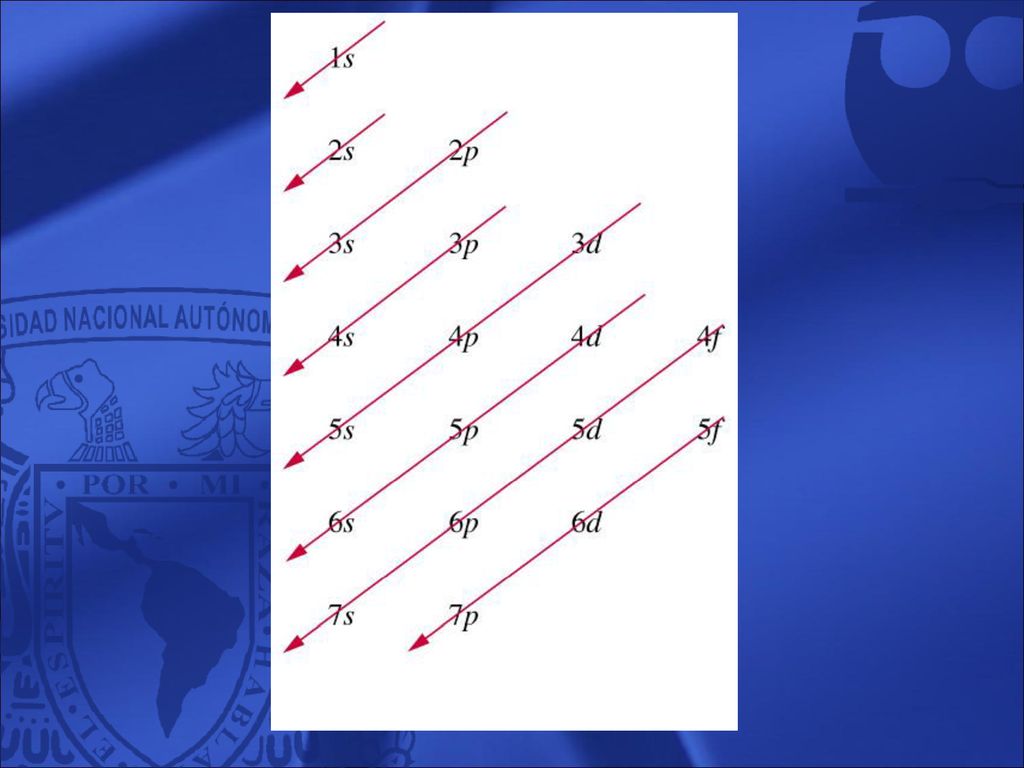

122 Regla de las Diagonales
Es una regla nemotécnica para recordar la secuencia de energías de los orbitales, debida al científico mexicano Jaime Keller Torres ( ), quien la propuso en 1955. 122

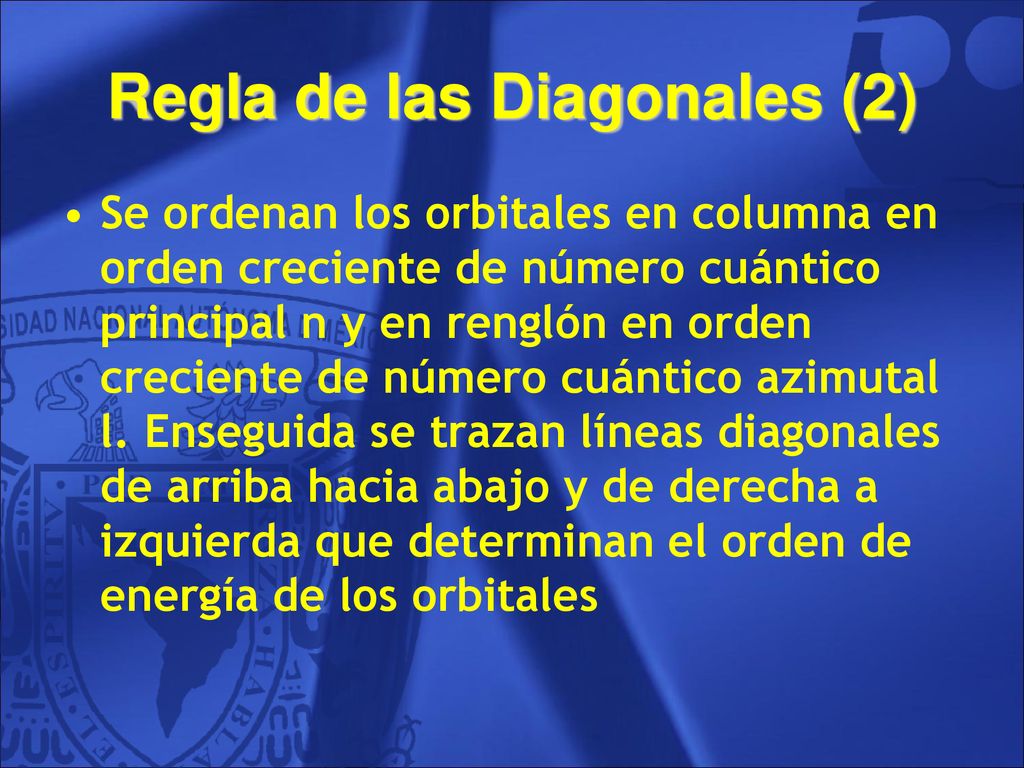

123 Regla de las Diagonales (2)
Se ordenan los orbitales en columna en orden creciente de número cuántico principal n y en renglón en orden creciente de número cuántico azimutal l. Enseguida se trazan líneas diagonales de arriba hacia abajo y de derecha a izquierda que determinan el orden de energía de los orbitales 123

124 124

125 125

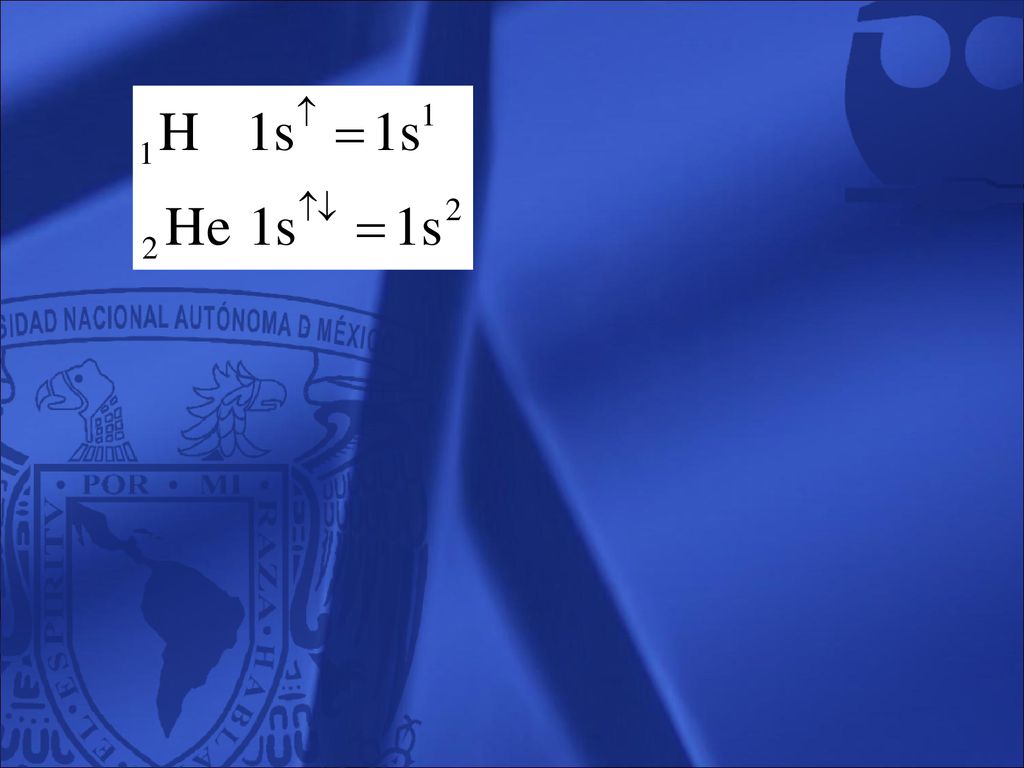

126 126

127 127

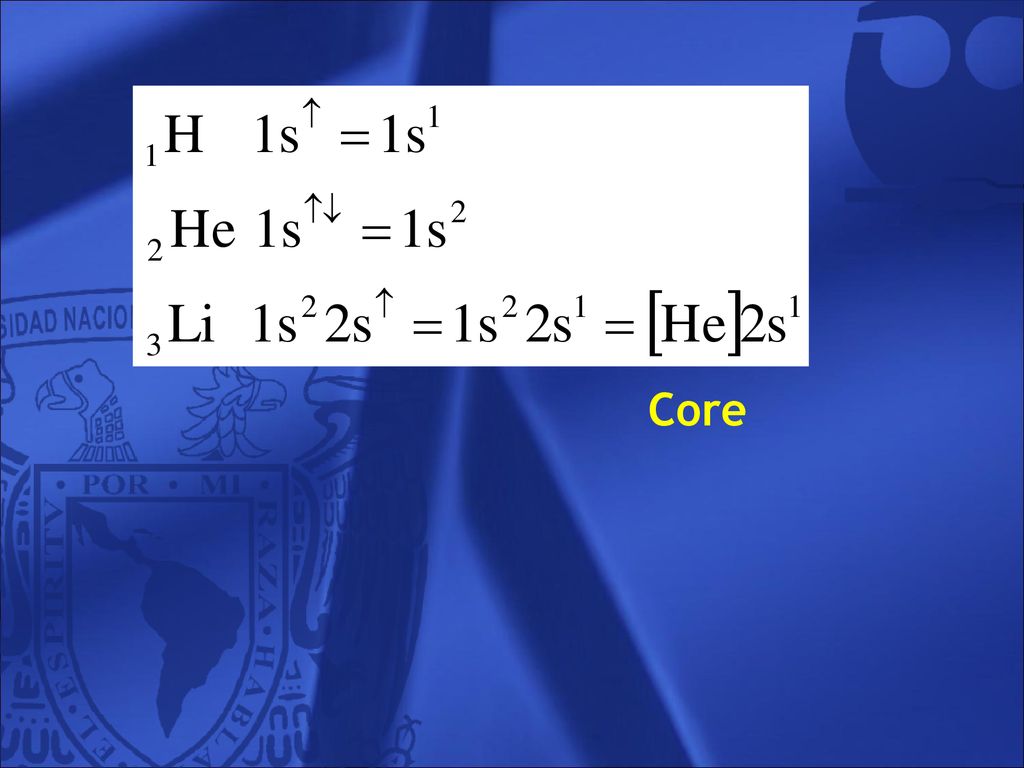

128 Core 128

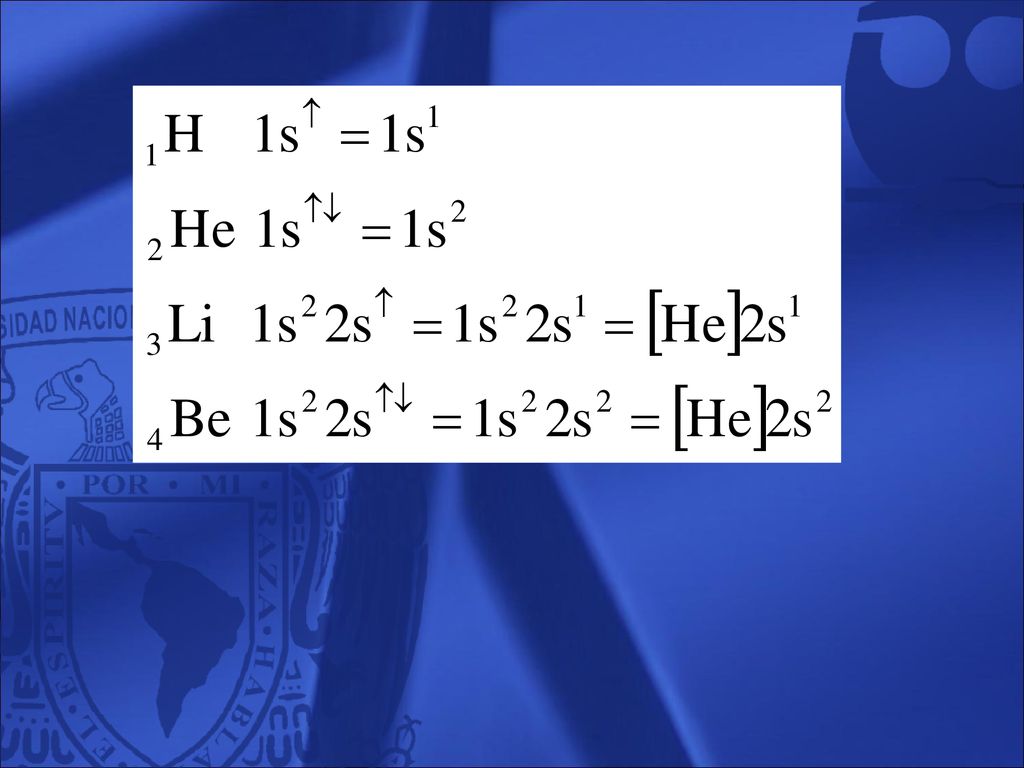

129 129

130 130

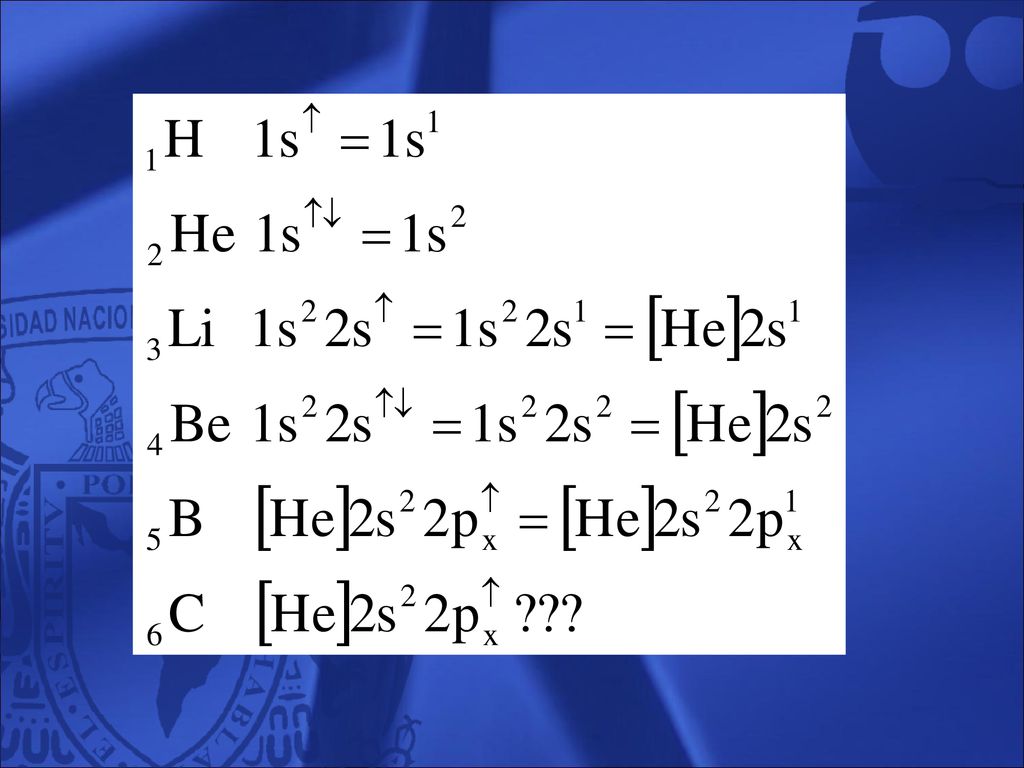

131 131

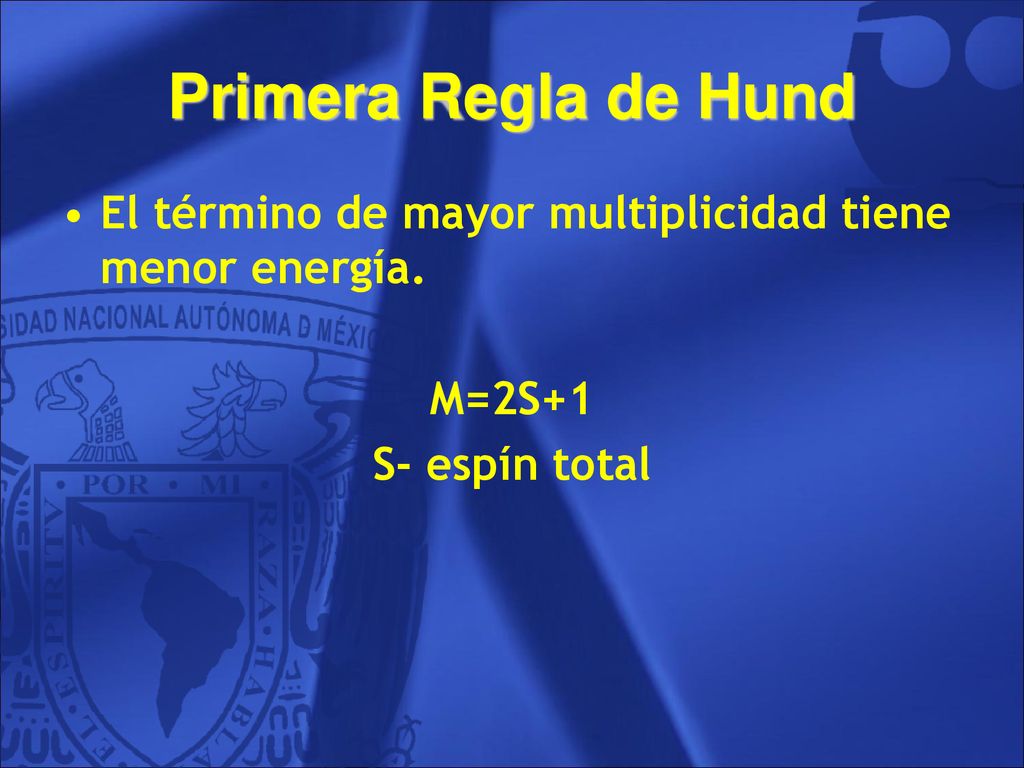

132 Primera Regla de Hund El término de mayor multiplicidad tiene menor energía. M=2S+1 S- espín total 132

133 133

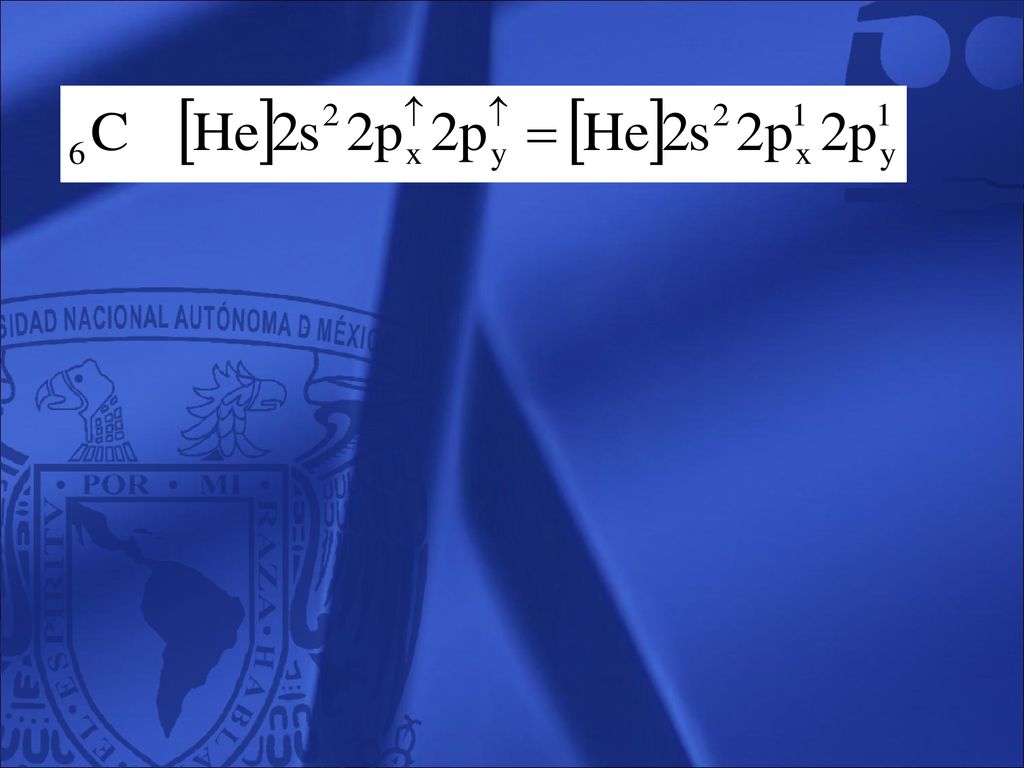

134 134

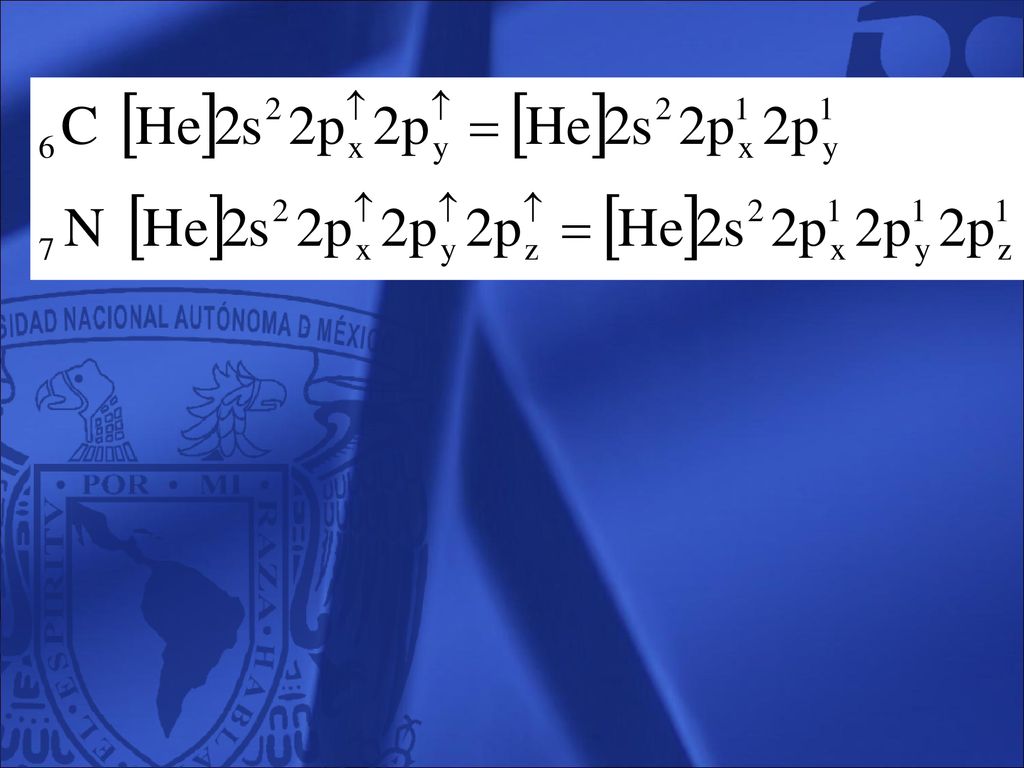

135 135

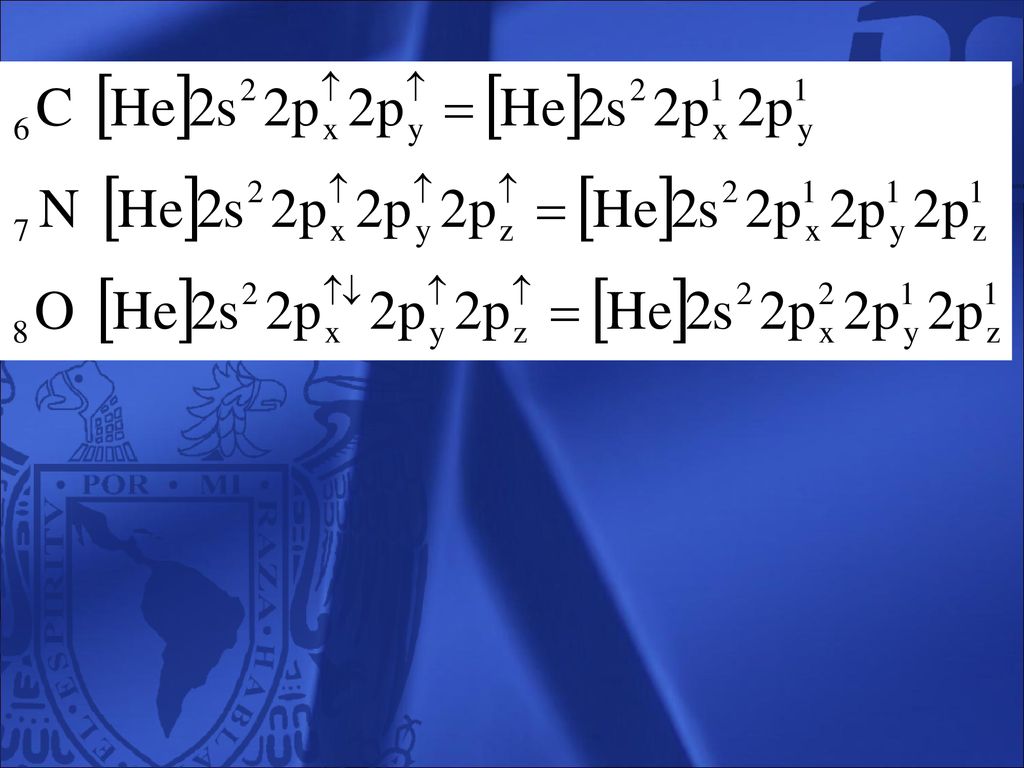

136 136

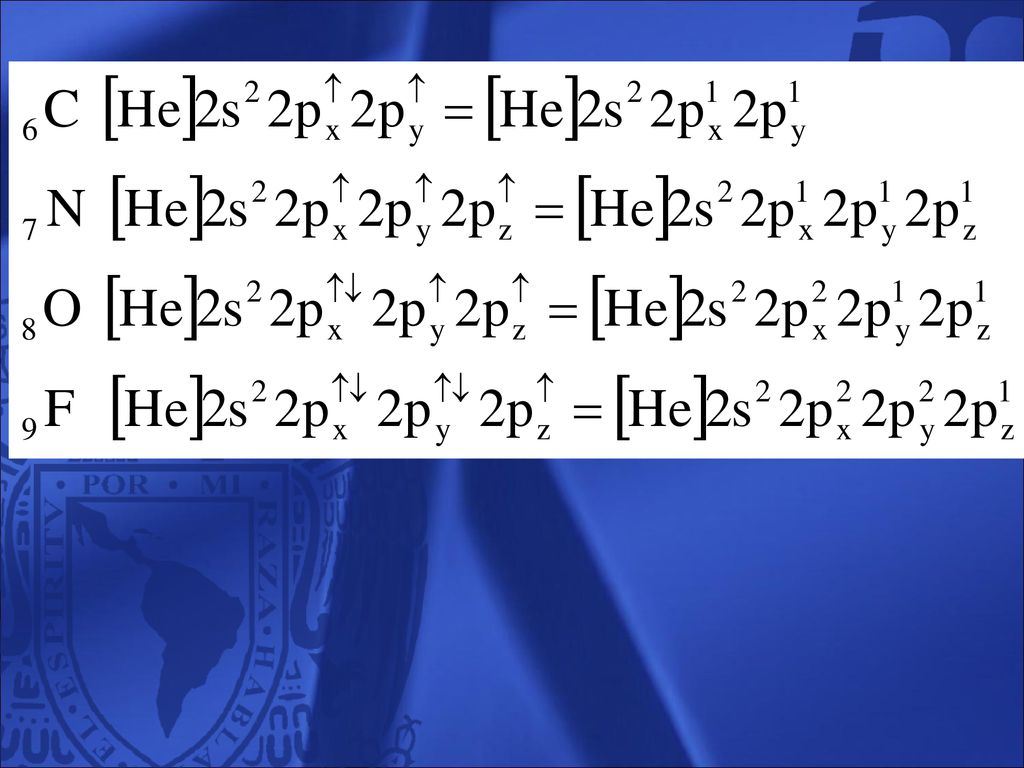

137 137

138 138

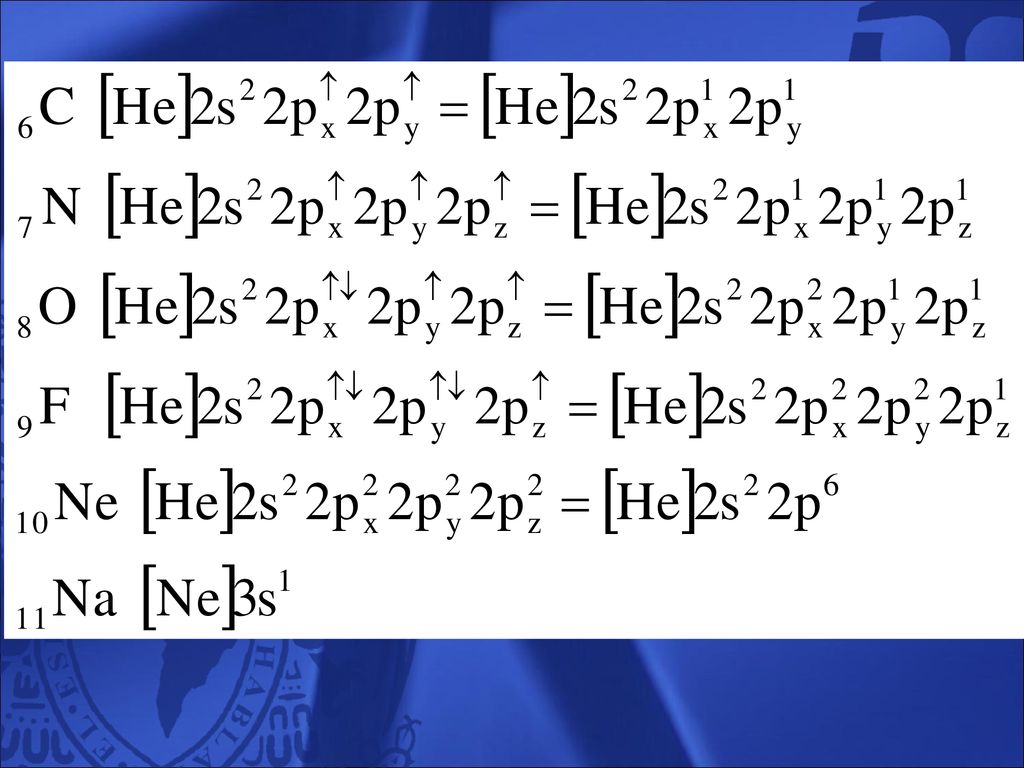

139 139

140 140

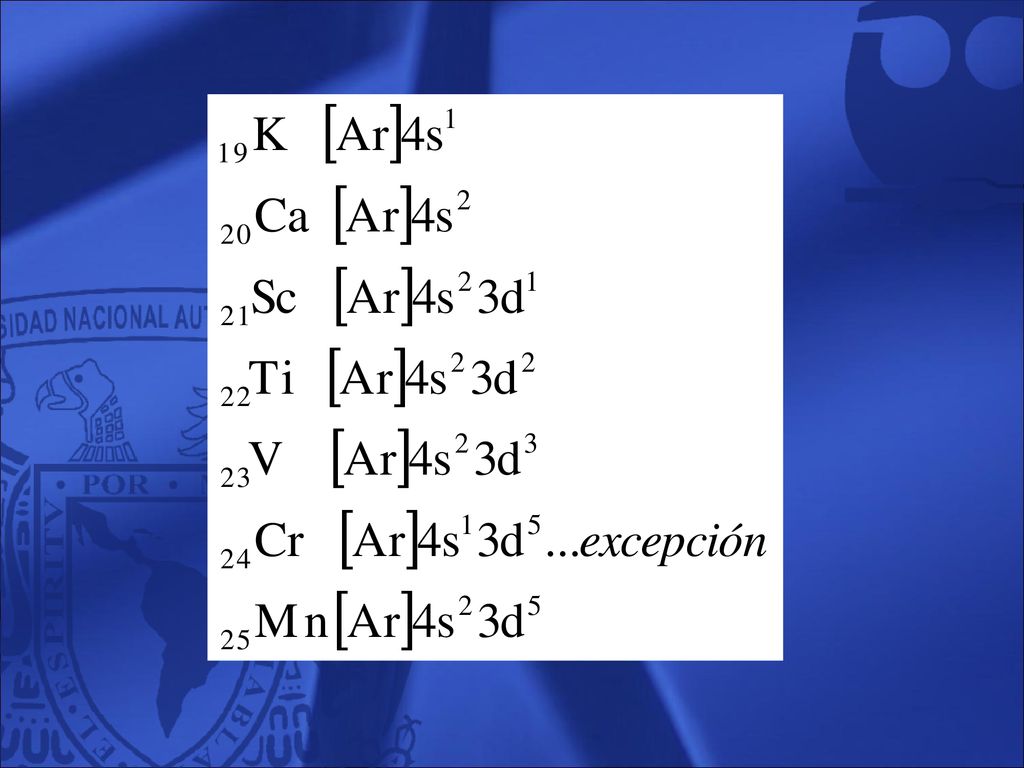

141 141

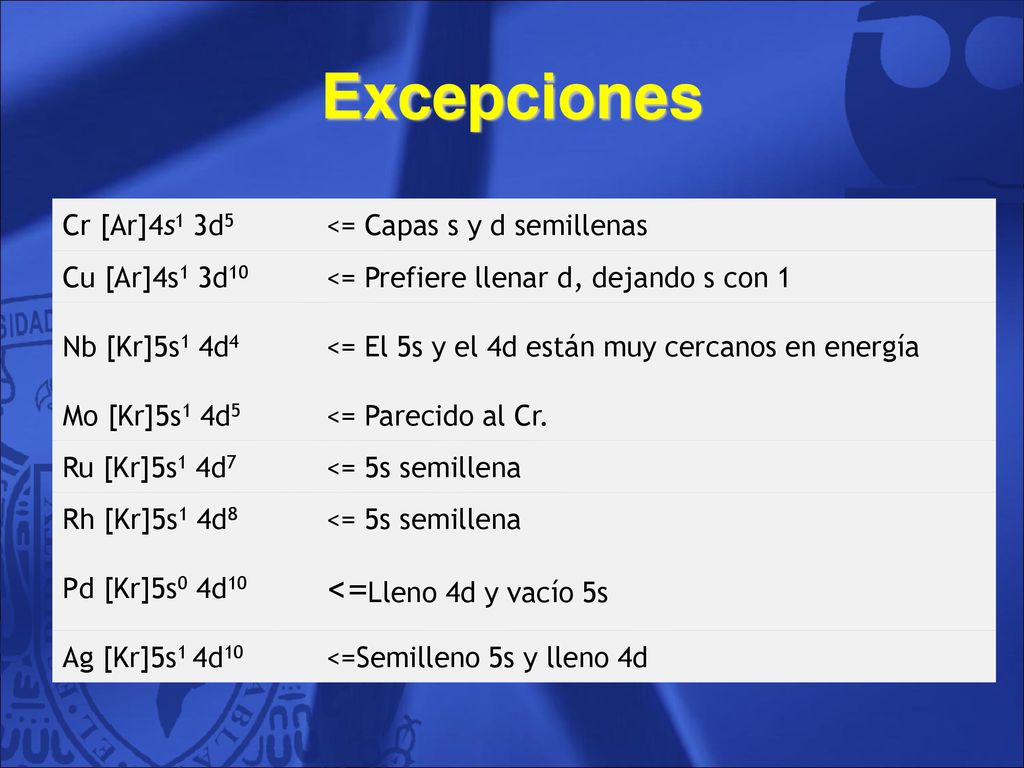

142 Excepciones <=Lleno 4d y vacío 5s Cr [Ar]4s1 3d5
<= Capas s y d semillenas Cu [Ar]4s1 3d10 <= Prefiere llenar d, dejando s con 1 Nb [Kr]5s1 4d4 <= El 5s y el 4d están muy cercanos en energía Mo [Kr]5s1 4d5 <= Parecido al Cr. Ru [Kr]5s1 4d7 <= 5s semillena Rh [Kr]5s1 4d8 Pd [Kr]5s0 4d10 <=Lleno 4d y vacío 5s Ag [Kr]5s1 4d10 <=Semilleno 5s y lleno 4d 142

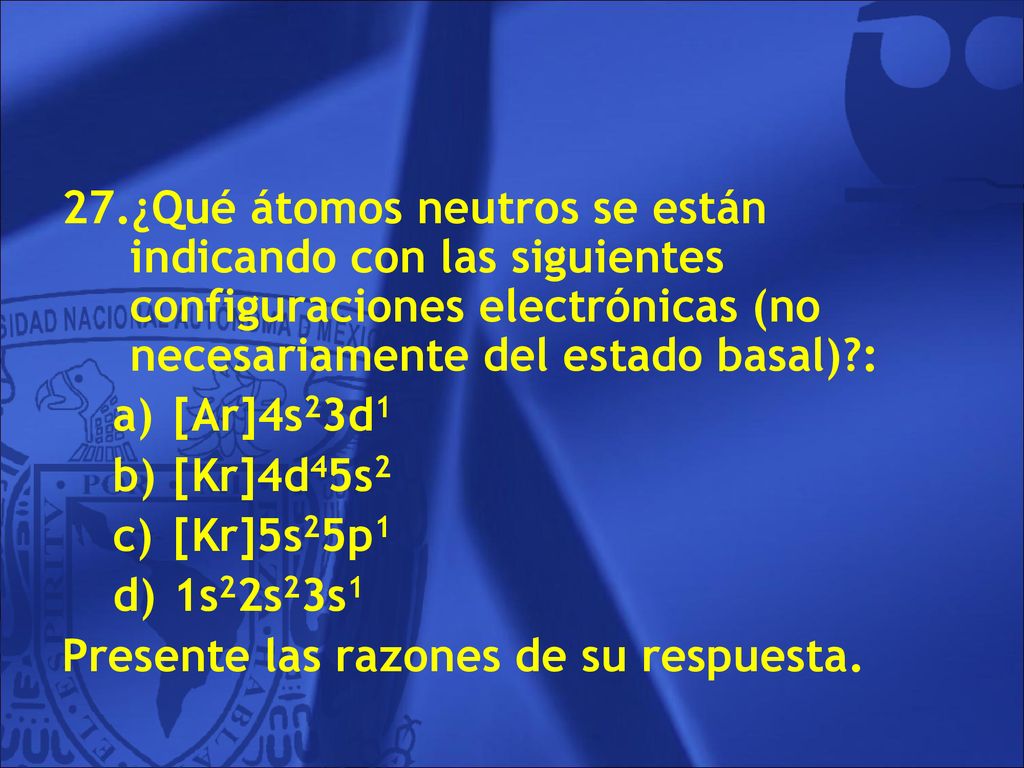

143 ¿Qué átomos neutros se están indicando con las siguientes configuraciones electrónicas (no necesariamente del estado basal)?: [Ar]4s23d1 [Kr]4d45s2 [Kr]5s25p1 1s22s23s1 Presente las razones de su respuesta.

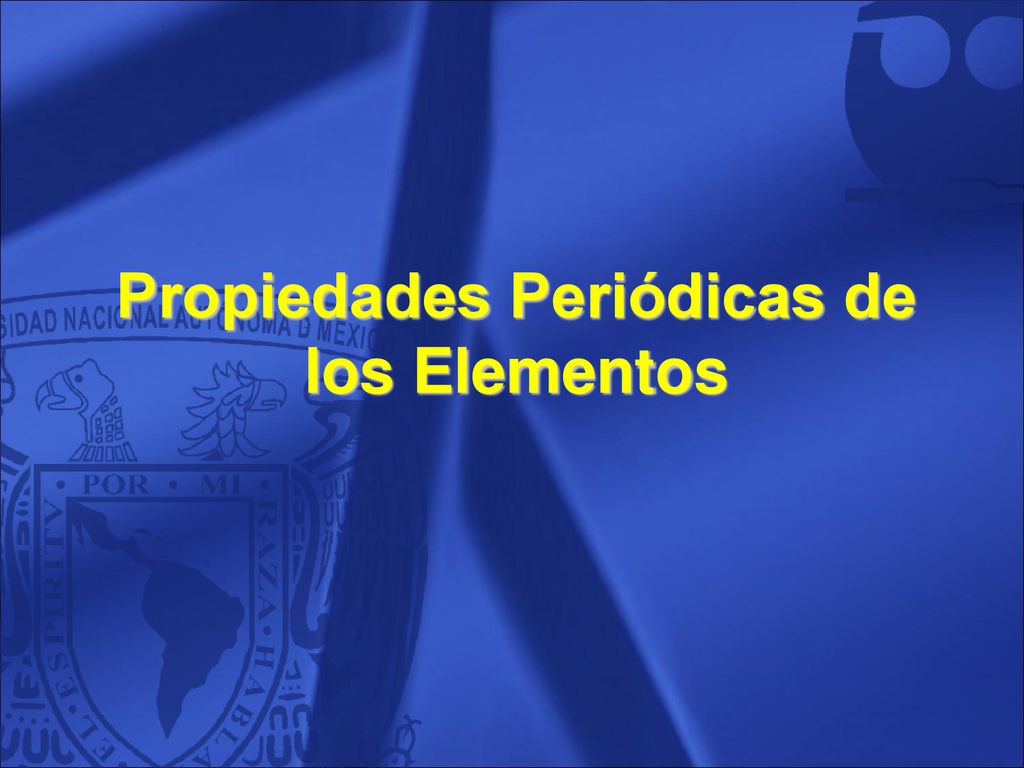

144 Propiedades Periódicas de los Elementos
144

145 “La Tabla Periódica (los elementos y la estructura atómica)”
Librito: “La Tabla Periódica (los elementos y la estructura atómica)” 145

146 Ley Periódica Dimitri Ivánovich Mendeleiev ( ) 146

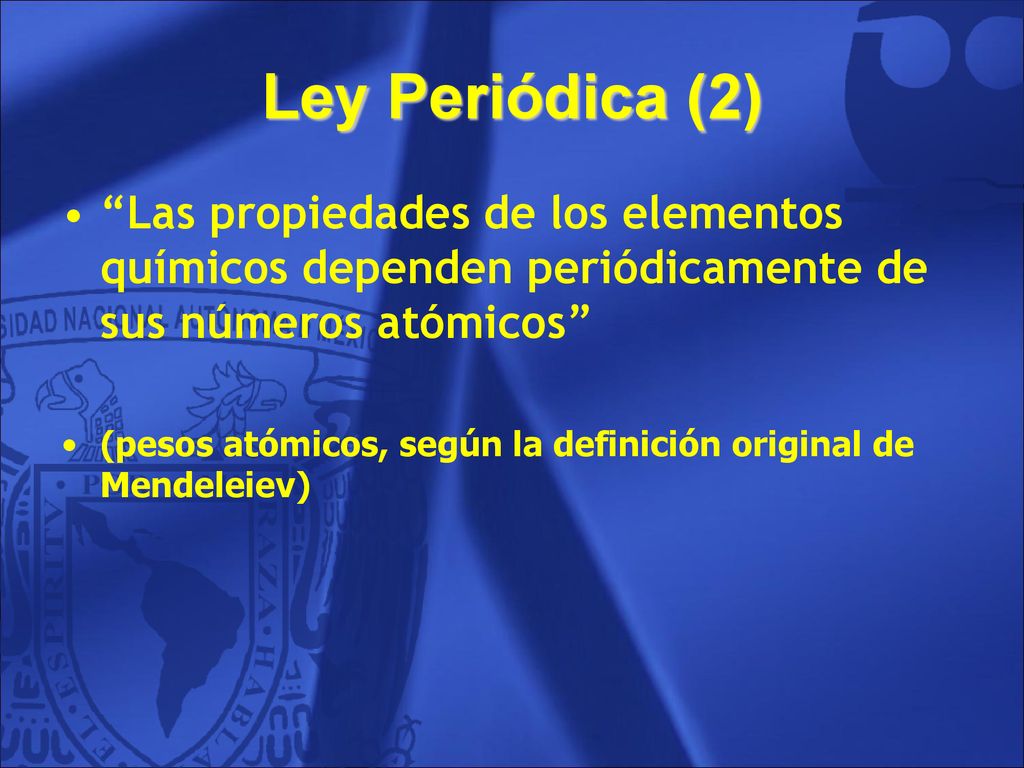

147 Ley Periódica (2) “Las propiedades de los elementos químicos dependen periódicamente de sus números atómicos” (pesos atómicos, según la definición original de Mendeleiev) 147

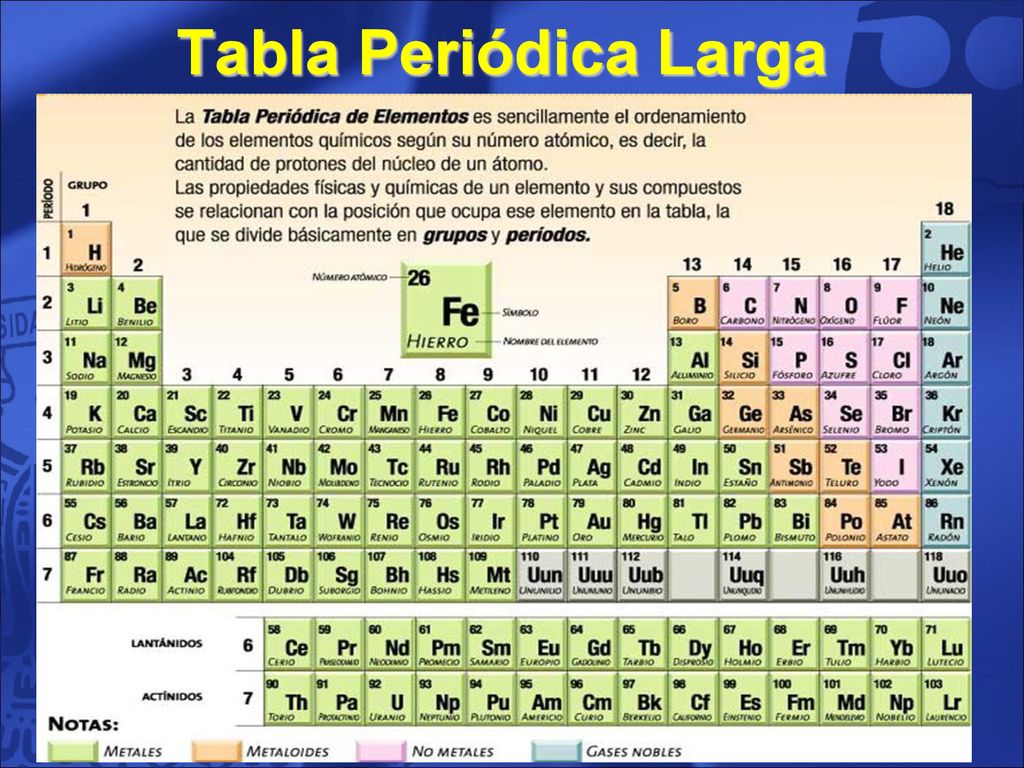

148 Tabla Periódica Larga 148

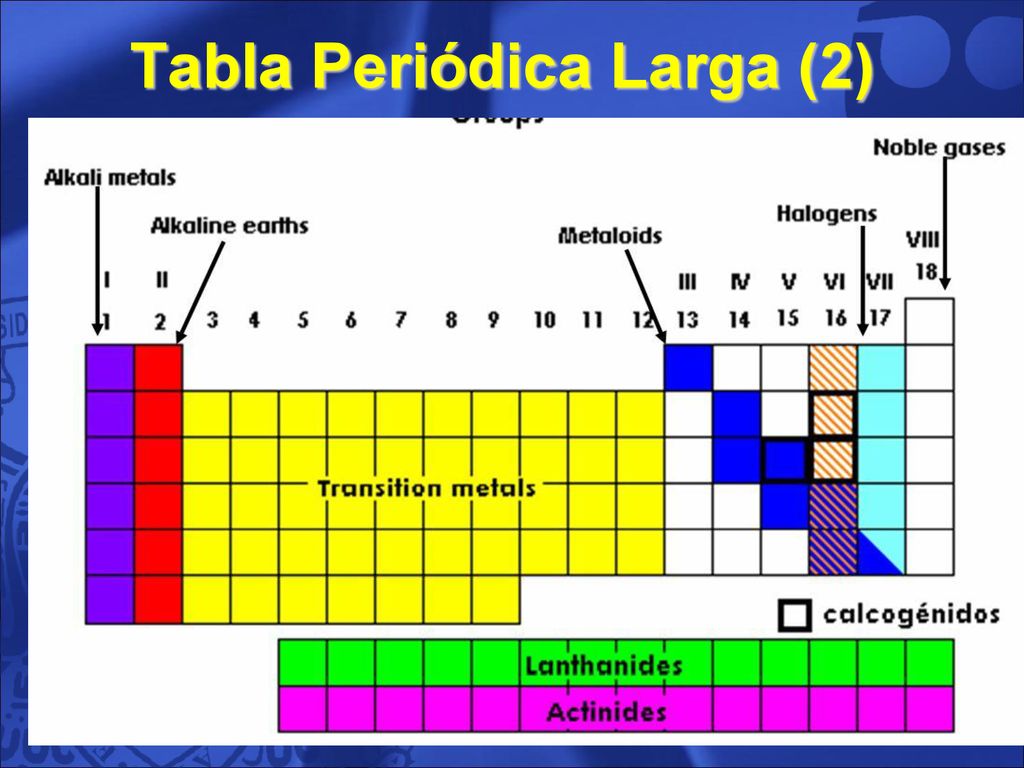

149 Tabla Periódica Larga (2)
149

150 Alrededor de 30 propiedades de los elementos muestran periodicidad
150

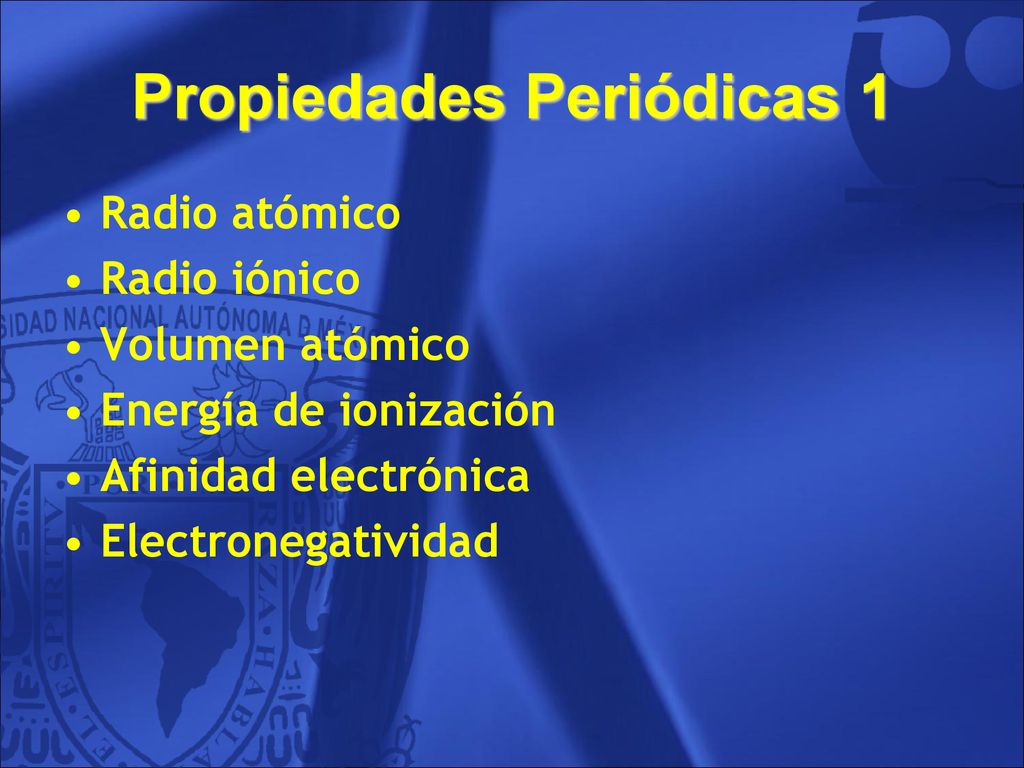

151 Propiedades Periódicas 1
Radio atómico Radio iónico Volumen atómico Energía de ionización Afinidad electrónica Electronegatividad 151

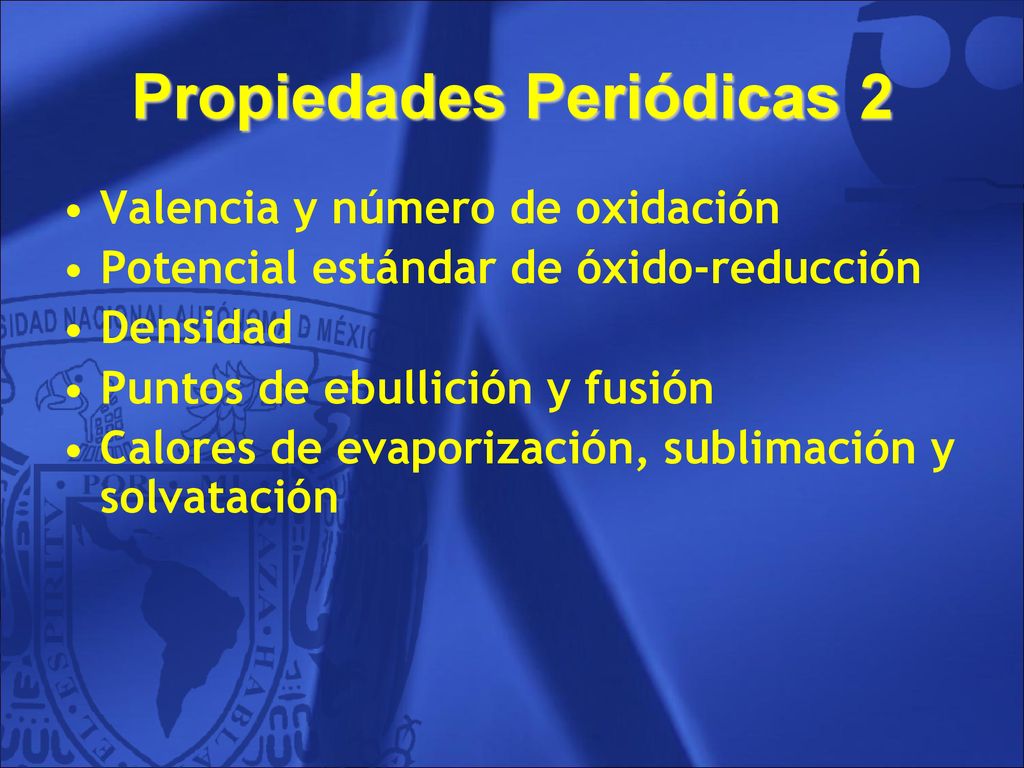

152 Propiedades Periódicas 2
Valencia y número de oxidación Potencial estándar de óxido-reducción Densidad Puntos de ebullición y fusión Calores de evaporización, sublimación y solvatación 152

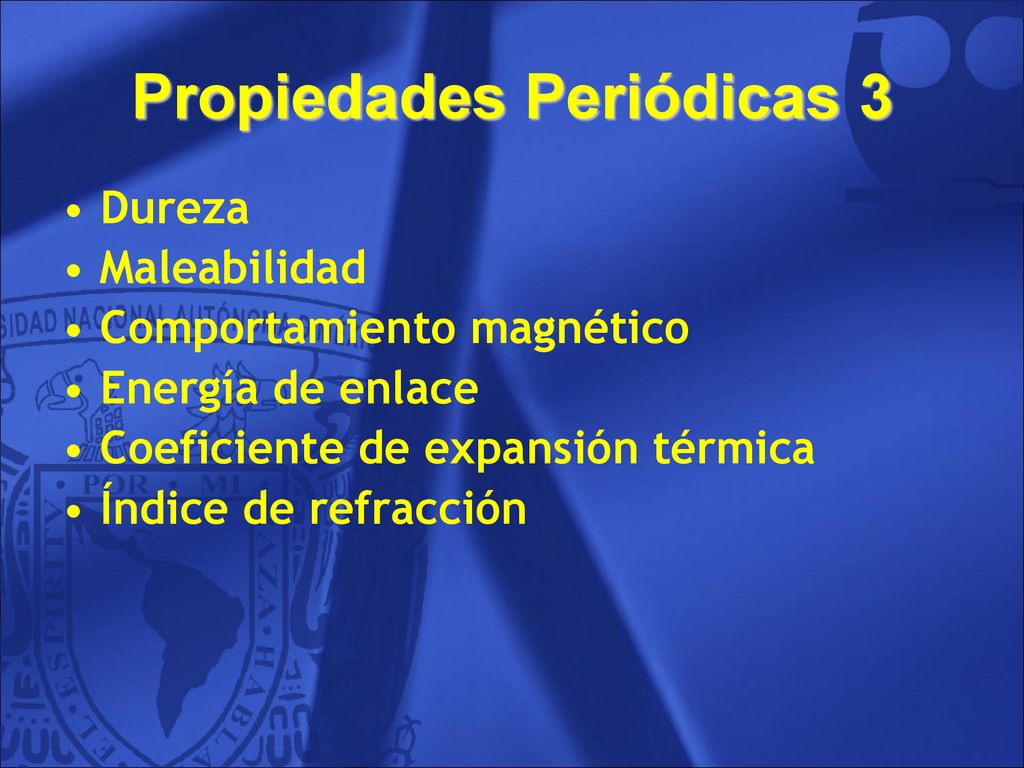

153 Propiedades Periódicas 3
Dureza Maleabilidad Comportamiento magnético Energía de enlace Coeficiente de expansión térmica Índice de refracción 153

154 Propiedades Periódicas 4

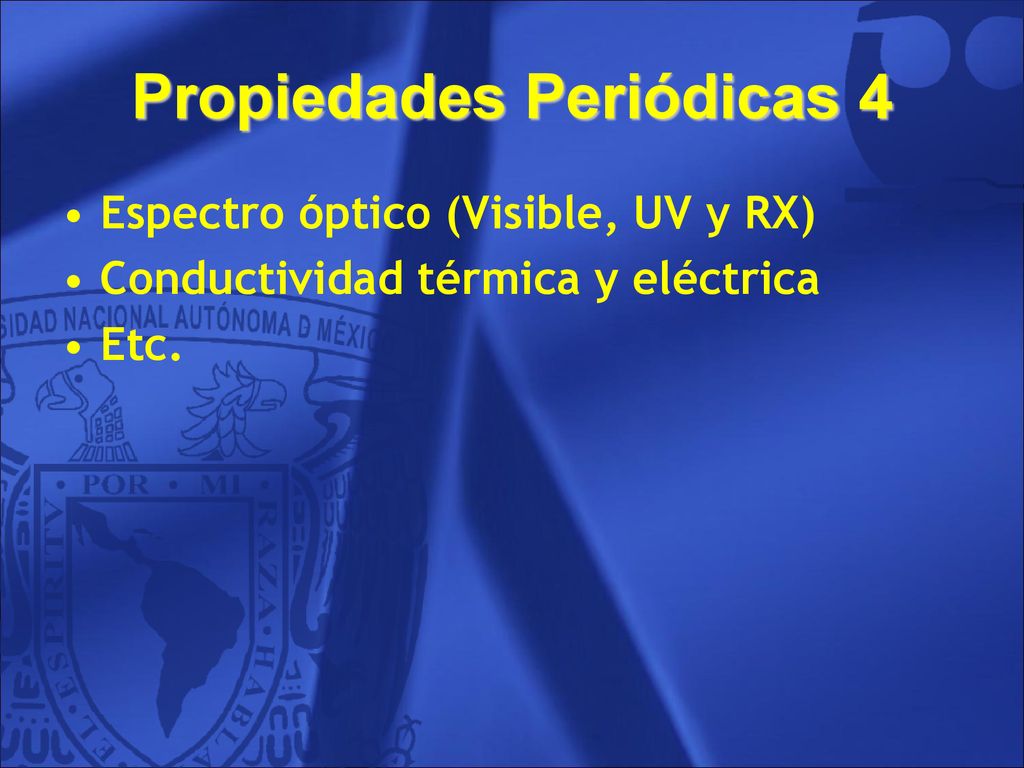

Espectro óptico (Visible, UV y RX) Conductividad térmica y eléctrica Etc. 154

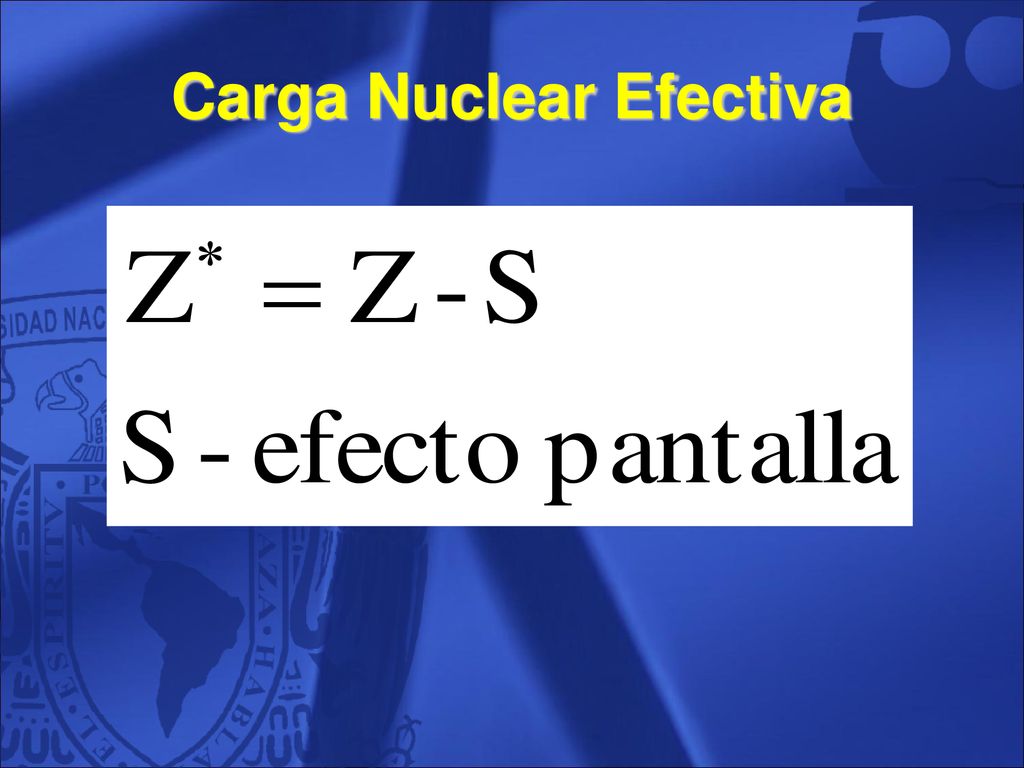

155 Carga Nuclear Efectiva
155

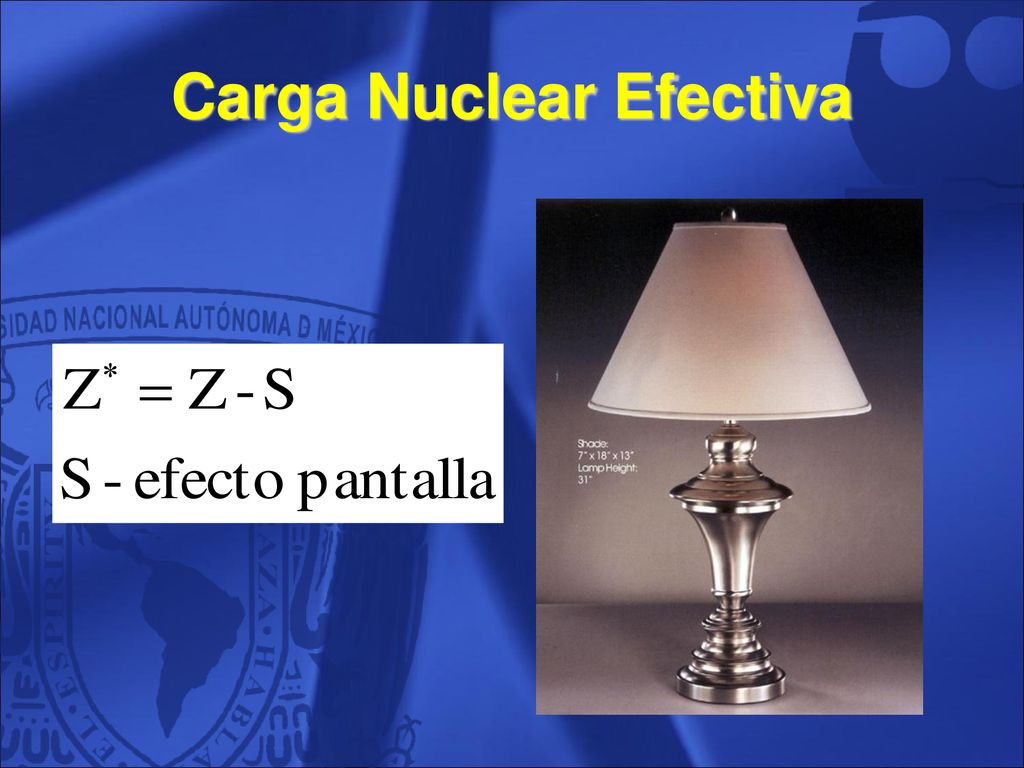

156 Carga Nuclear Efectiva
John C. Slater ( ). En 1930, propuso una serie de reglas para calcular S. 156

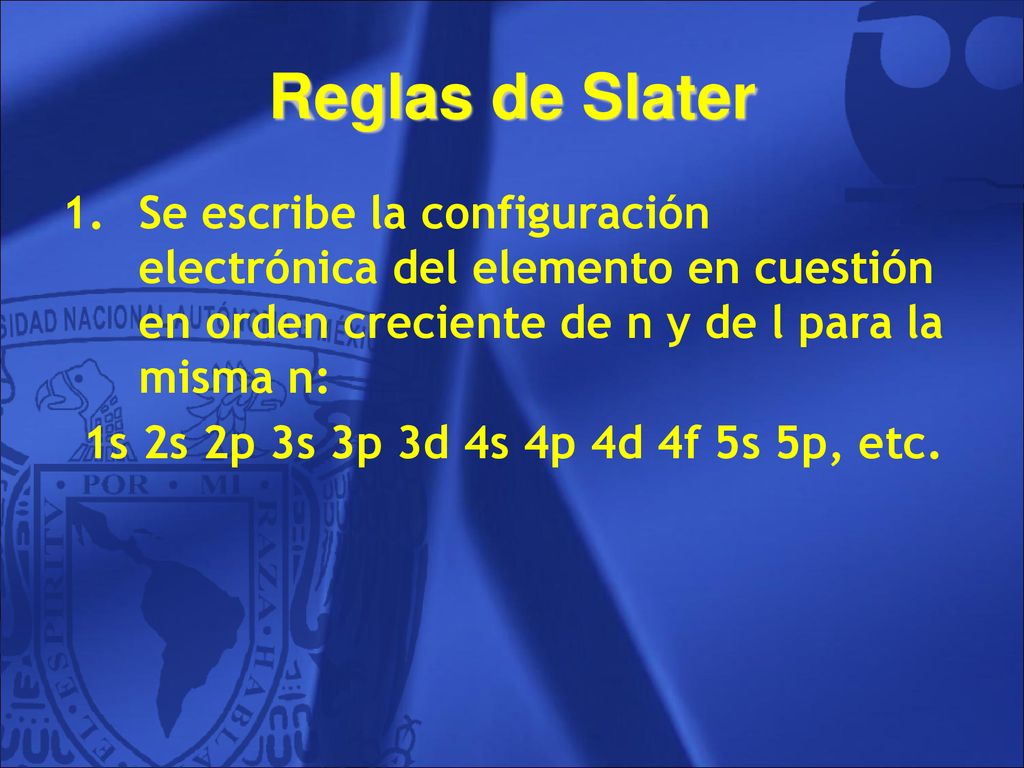

157 Reglas de Slater Se escribe la configuración electrónica del elemento en cuestión en orden creciente de n y de l para la misma n: 1s 2s 2p 3s 3p 3d 4s 4p 4d 4f 5s 5p, etc. 157

158 (1s) (2s 2p) (3s 3p) (3d) (4s 4p) (4d)

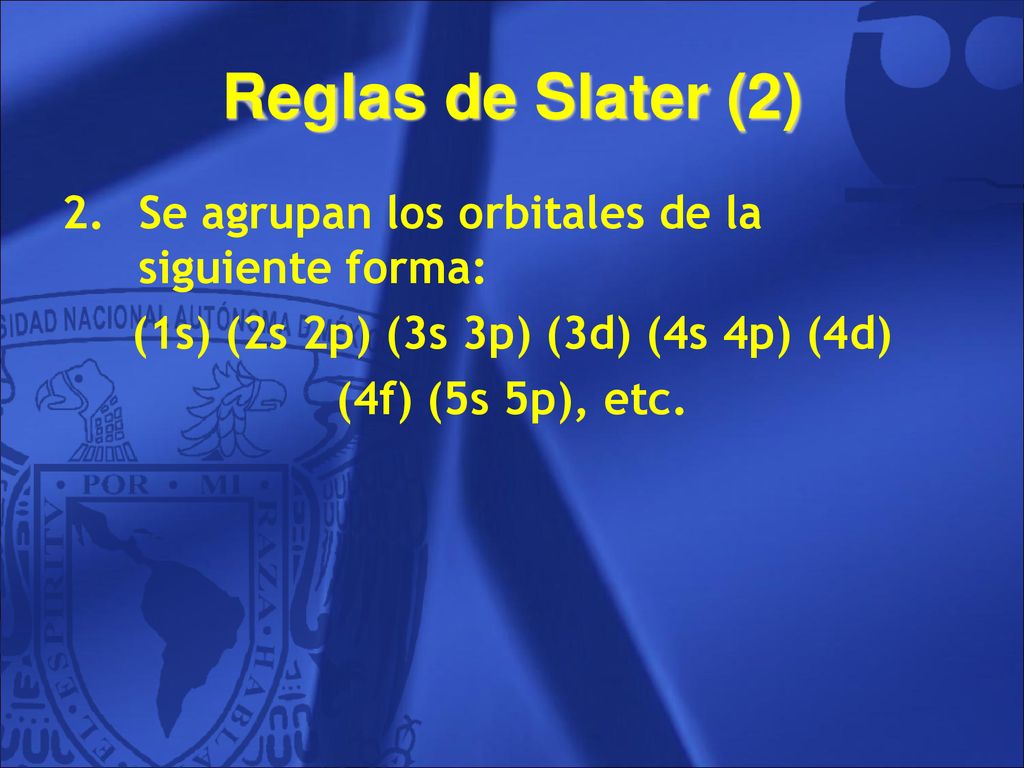

Reglas de Slater (2) Se agrupan los orbitales de la siguiente forma: (1s) (2s 2p) (3s 3p) (3d) (4s 4p) (4d) (4f) (5s 5p), etc. 158

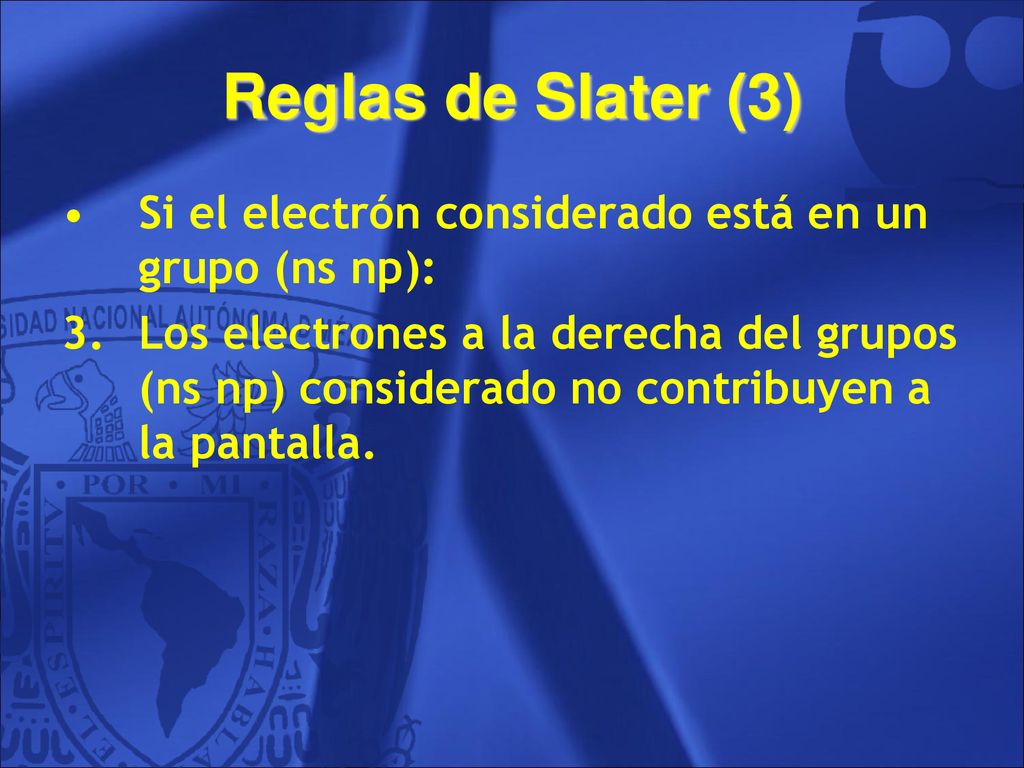

159 Reglas de Slater (3) Si el electrón considerado está en un grupo (ns np): Los electrones a la derecha del grupos (ns np) considerado no contribuyen a la pantalla. 159

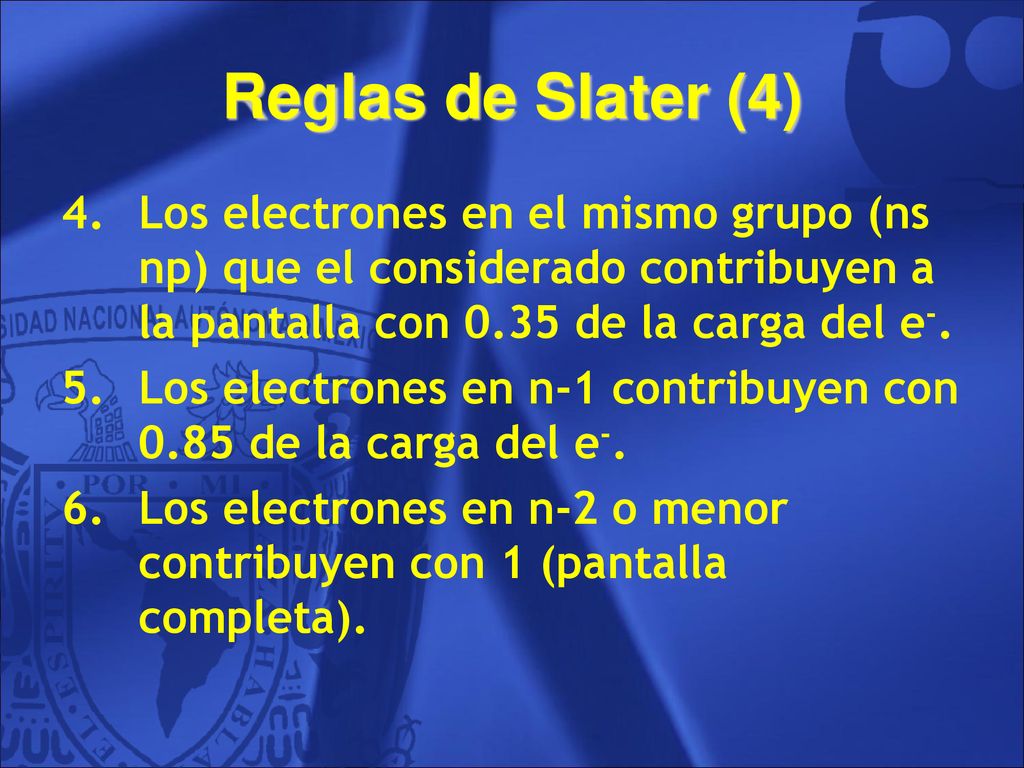

160 Reglas de Slater (4) Los electrones en el mismo grupo (ns np) que el considerado contribuyen a la pantalla con 0.35 de la carga del e-. Los electrones en n-1 contribuyen con 0.85 de la carga del e-. Los electrones en n-2 o menor contribuyen con 1 (pantalla completa). 160

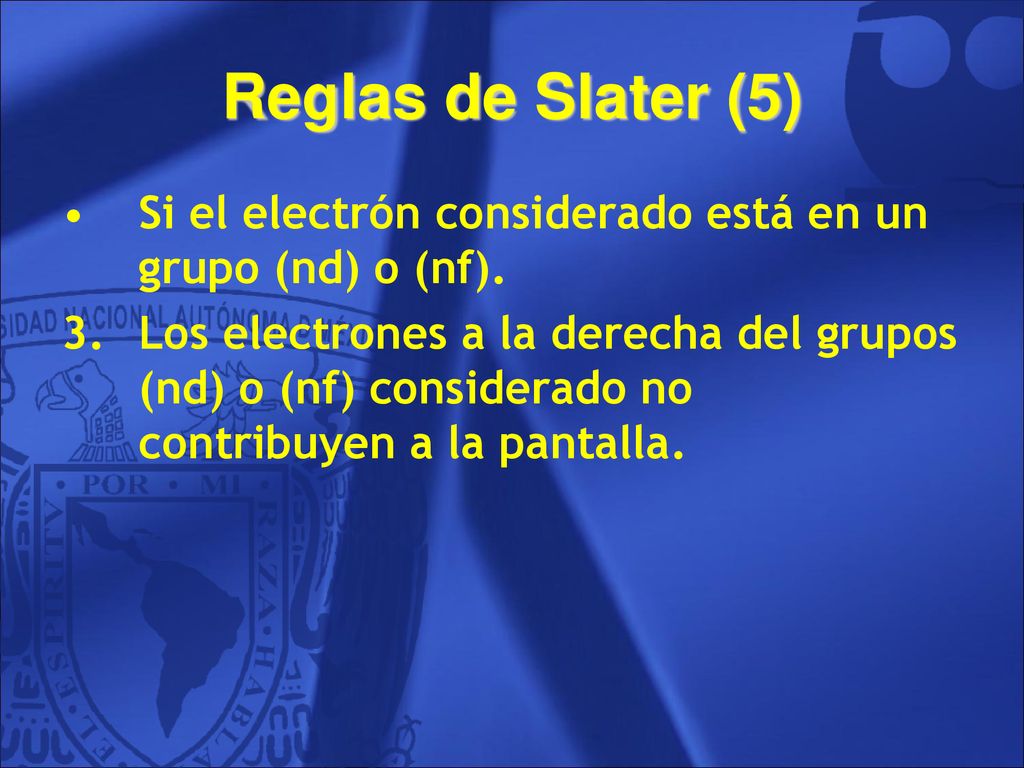

161 Reglas de Slater (5) Si el electrón considerado está en un grupo (nd) o (nf). Los electrones a la derecha del grupos (nd) o (nf) considerado no contribuyen a la pantalla. 161

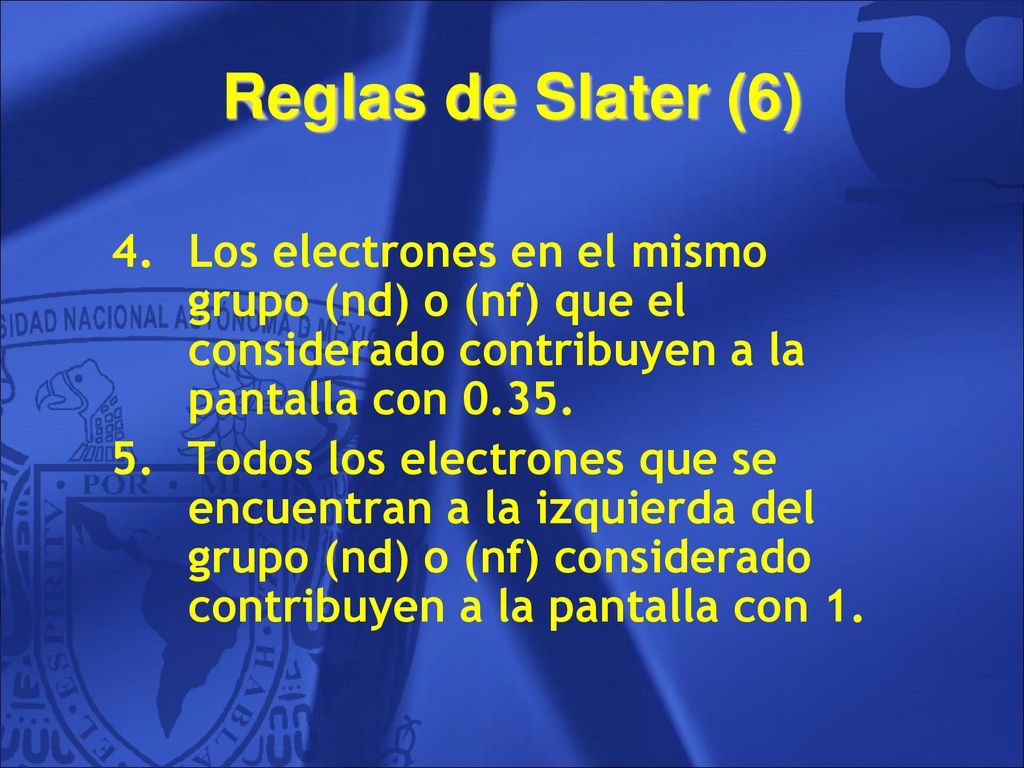

162 Reglas de Slater (6) Los electrones en el mismo grupo (nd) o (nf) que el considerado contribuyen a la pantalla con 0.35. Todos los electrones que se encuentran a la izquierda del grupo (nd) o (nf) considerado contribuyen a la pantalla con 1. 162

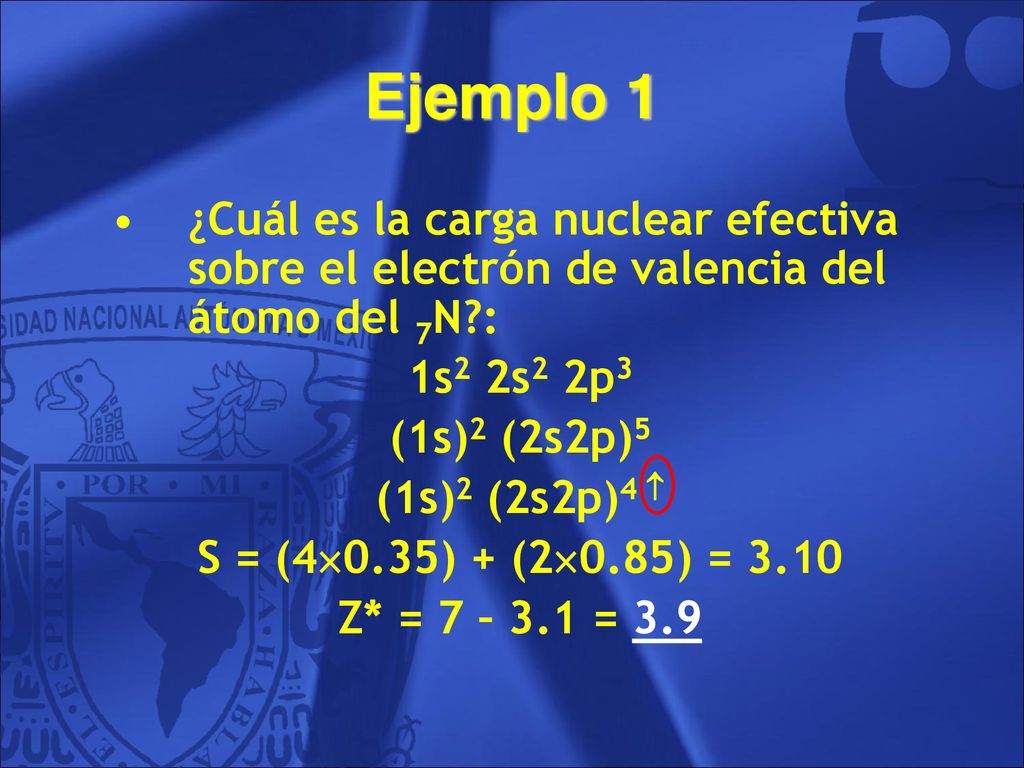

163 Ejemplo 1 ¿Cuál es la carga nuclear efectiva sobre el electrón de valencia del átomo del 7N?: 1s2 2s2 2p3 (1s)2 (2s2p)5 (1s)2 (2s2p)4  S = (40.35) + (20.85) = 3.10 Z* = 7 – 3.1 = 3.9 163

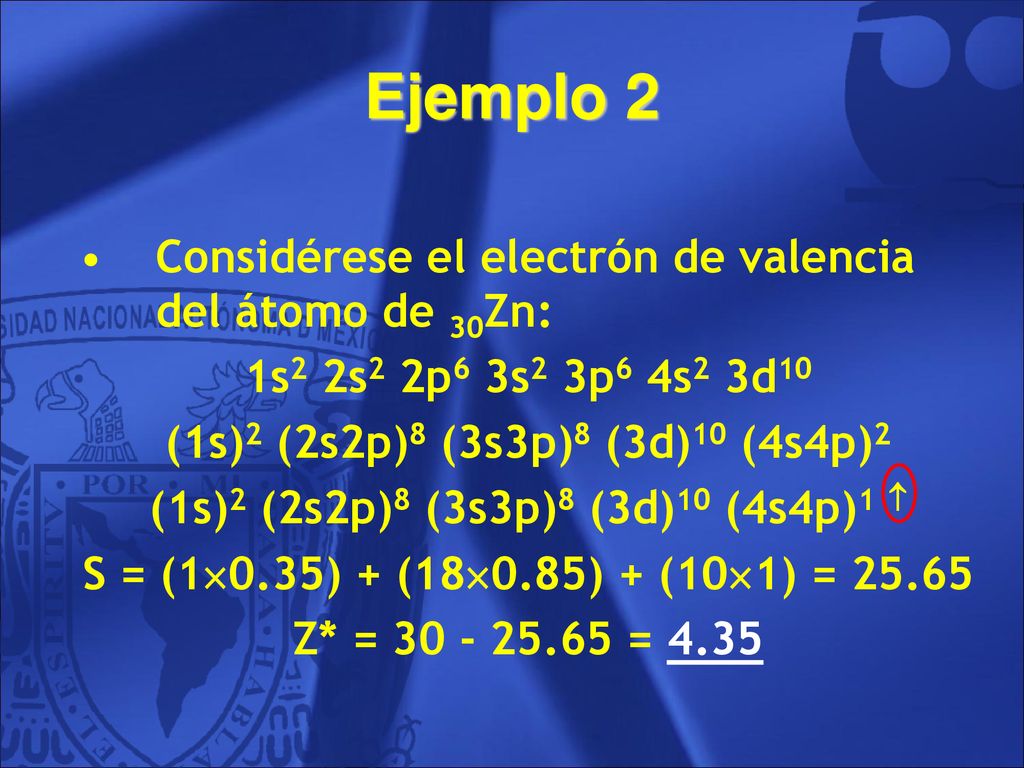

164 Ejemplo 2 Considérese el electrón de valencia del átomo de 30Zn:
1s2 2s2 2p6 3s2 3p6 4s2 3d10 (1s)2 (2s2p)8 (3s3p)8 (3d)10 (4s4p)2 (1s)2 (2s2p)8 (3s3p)8 (3d)10 (4s4p)1  S = (10.35) + (180.85) + (101) = 25.65 Z* = = 4.35 164

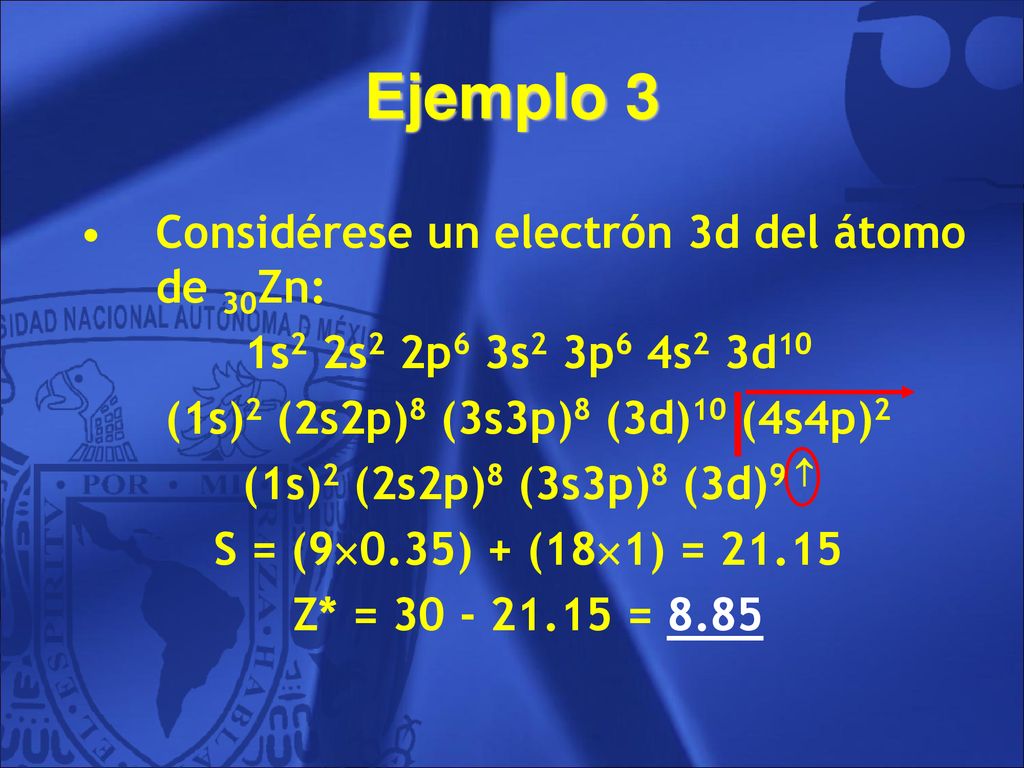

165 Ejemplo 3 Considérese un electrón 3d del átomo de 30Zn:
1s2 2s2 2p6 3s2 3p6 4s2 3d10 (1s)2 (2s2p)8 (3s3p)8 (3d)10 (4s4p)2 (1s)2 (2s2p)8 (3s3p)8 (3d)9  S = (90.35) + (181) = 21.15 Z* = = 8.85 165

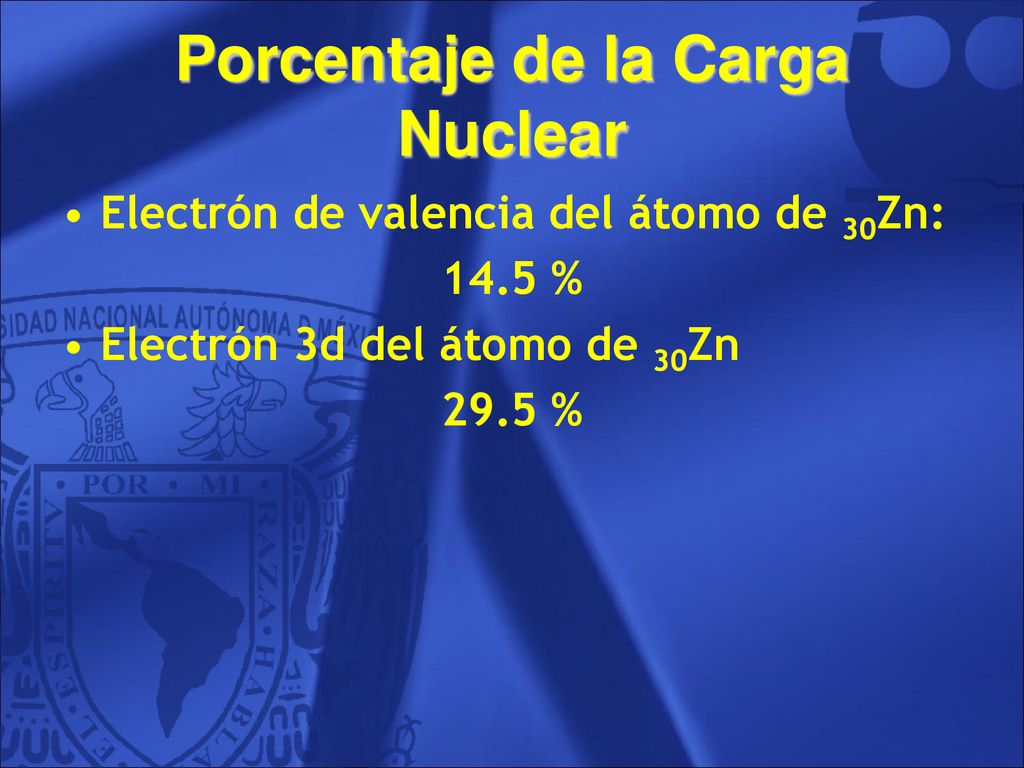

166 Porcentaje de la Carga Nuclear
Electrón de valencia del átomo de 30Zn: 14.5 % Electrón 3d del átomo de 30Zn 29.5 %

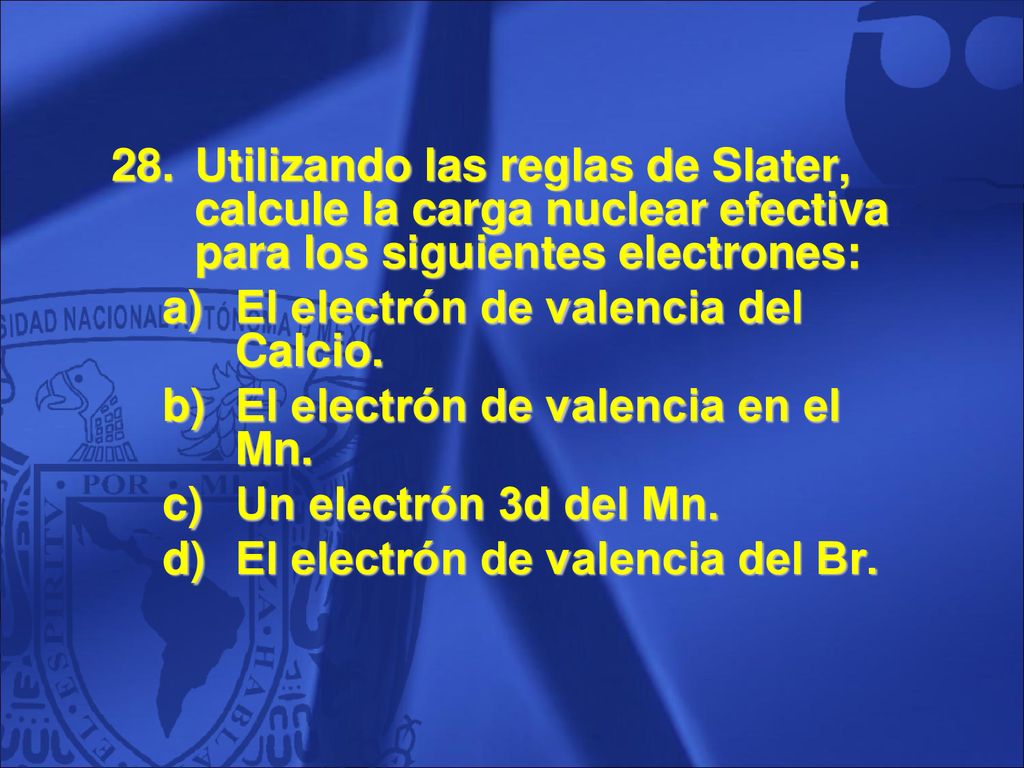

167 El electrón de valencia del Calcio. El electrón de valencia en el Mn.
Utilizando las reglas de Slater, calcule la carga nuclear efectiva para los siguientes electrones: El electrón de valencia del Calcio. El electrón de valencia en el Mn. Un electrón 3d del Mn. El electrón de valencia del Br. 167

168 Carga Nuclear Efectiva
Enrico Clementi (1931-) (en la foto) y D.L. Raimondi. Mejores cálculos para Z*. 168

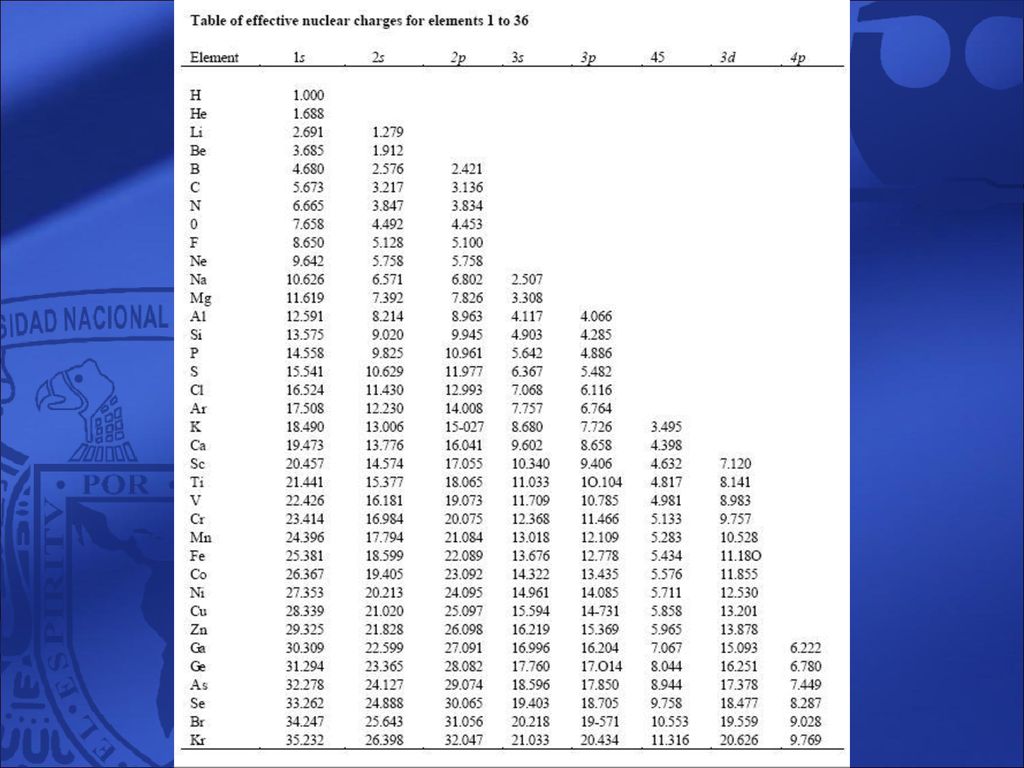

169 169

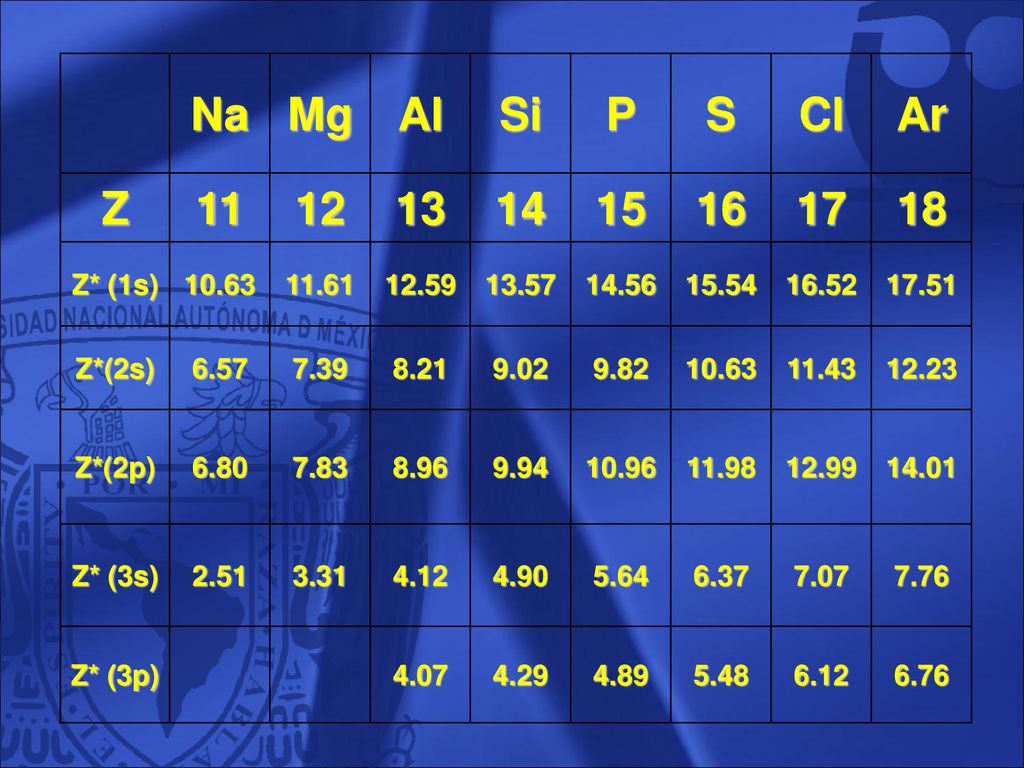

170 Na Mg Al Si P S Cl Ar Z 11 12 13 14 15 16 17 18 Z* (1s) 10.63 11.61
12.59 13.57 14.56 15.54 16.52 17.51 Z*(2s) 6.57 7.39 8.21 9.02 9.82 11.43 12.23 Z*(2p) 6.80 7.83 8.96 9.94 10.96 11.98 12.99 14.01 Z* (3s) 2.51 3.31 4.12 4.90 5.64 6.37 7.07 7.76 Z* (3p) 4.07 4.29 4.89 5.48 6.12 6.76

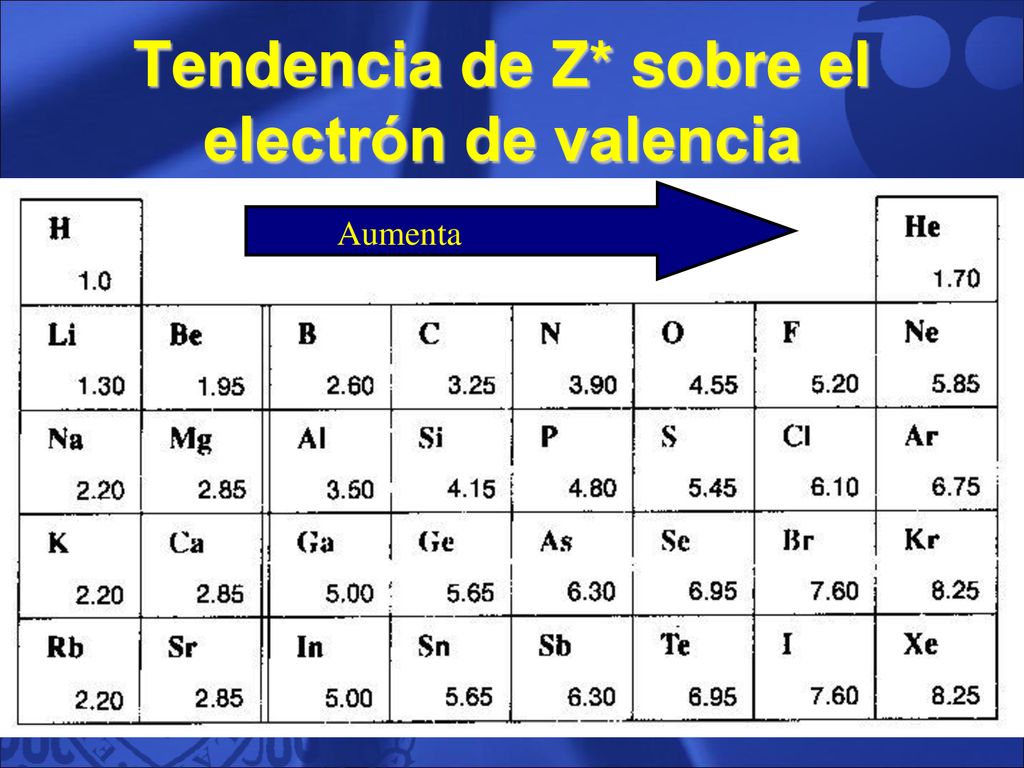

171 Tendencia de Z* sobre el electrón de valencia
Aumenta 171
