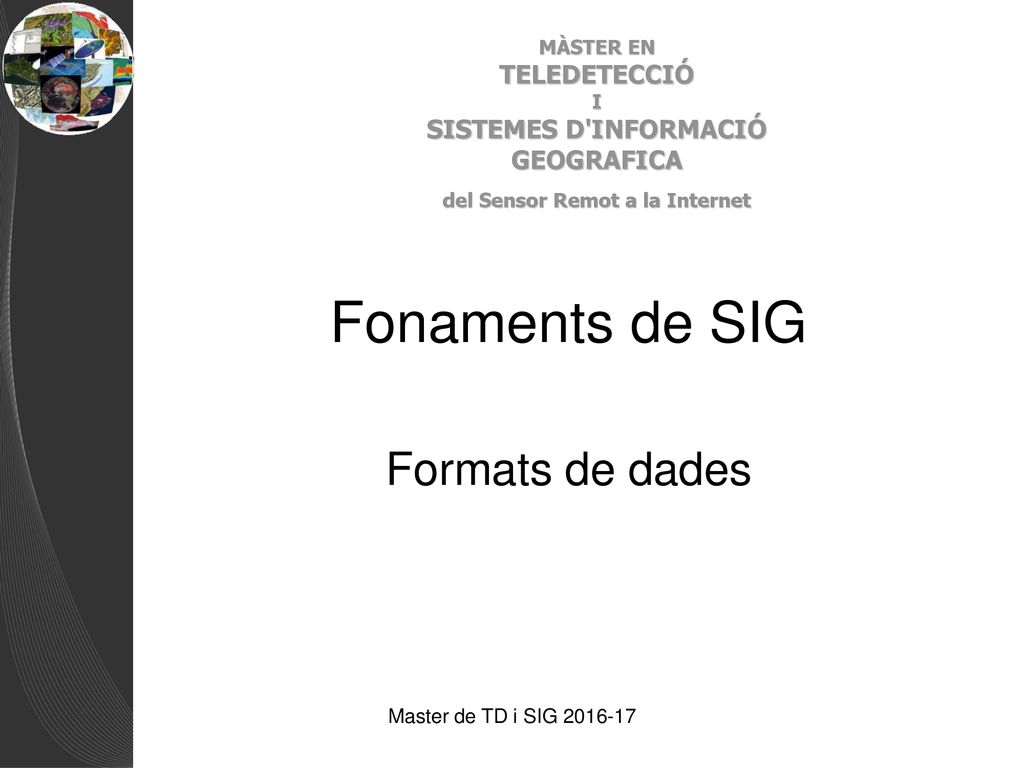

1 Fonaments de SIG Formats de dades Master de TD i SIG

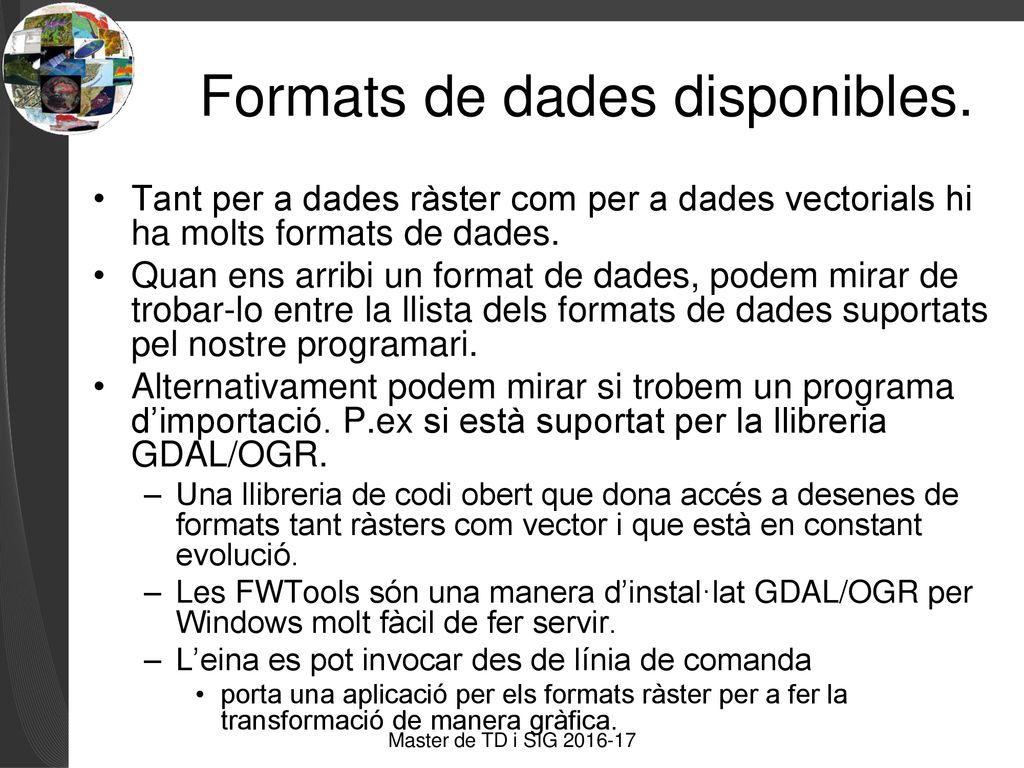

2 Formats de dades disponibles.
Tant per a dades ràster com per a dades vectorials hi ha molts formats de dades. Quan ens arribi un format de dades, podem mirar de trobar-lo entre la llista dels formats de dades suportats pel nostre programari. Alternativament podem mirar si trobem un programa d’importació. P.ex si està suportat per la llibreria GDAL/OGR. Una llibreria de codi obert que dona accés a desenes de formats tant ràsters com vector i que està en constant evolució. Les FWTools són una manera d’instal·lat GDAL/OGR per Windows molt fàcil de fer servir. L’eina es pot invocar des de línia de comanda porta una aplicació per els formats ràster per a fer la transformació de manera gràfica. Master de TD i SIG

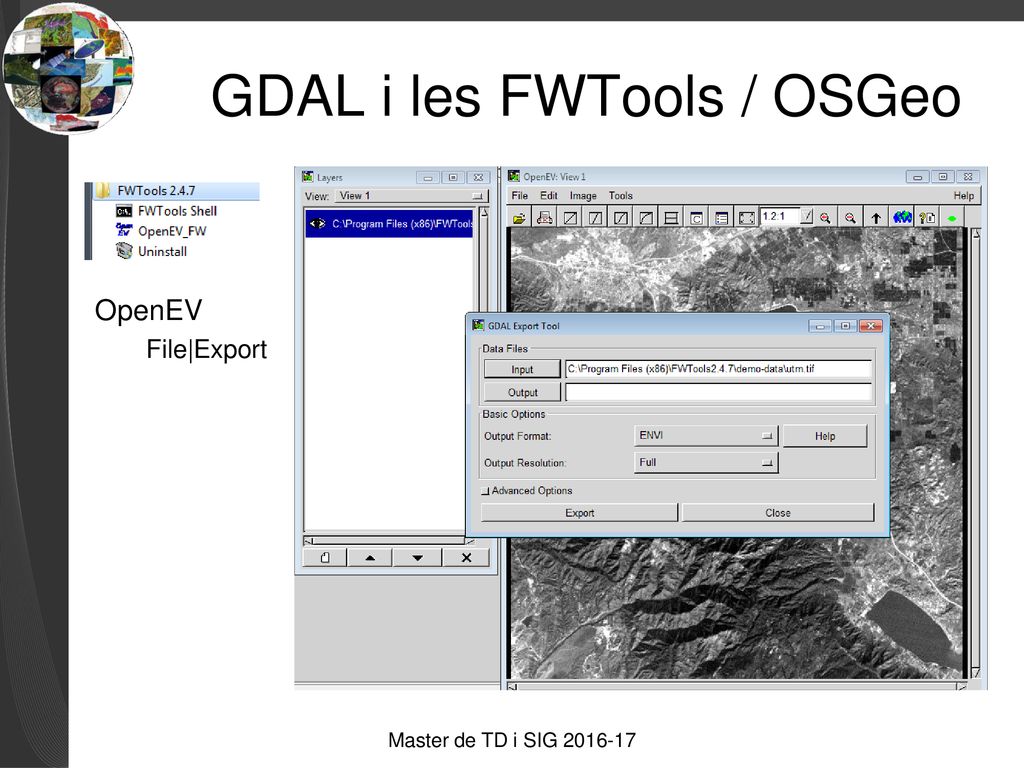

3 GDAL i les FWTools / OSGeo
OpenEV File|Export Master de TD i SIG

4 Llistat de formats Ràster del GDAL
Arc/Info ASCII Grid ACE2 ADRG/ARC Digitilized Raster Graphics (.gen/.thf) Arc/Info Binary Grid (.adf) AIRSAR Polarimetric Magellan BLX Topo (.blx, .xlb) Bathymetry Attributed Grid (.bag) Microsoft Windows Device Independent Bitmap (.bmp) BSB Nautical Chart Format (.kap) VTP Binary Terrain Format (.bt) CEOS (Spot for instance) DRDC COASP SAR Processor Raster TerraSAR-X Complex SAR Data Product Convair PolGASP data USGS LULC Composite Theme Grid Spot DIMAP (metadata.dim) ELAS DIPEx DODS / OPeNDAP First Generation USGS DOQ (.doq) New Labelled USGS DOQ (.doq) Military Elevation Data (.dt0, .dt1, .dt2) Arc/Info Export E00 GRID ECRG Table Of Contents (TOC.xml) ERDAS Compressed Wavelets (.ecw) ESRI .hdr Labelled Erdas Imagine Raw NASA ELAS ENVI .hdr Labelled Raster Epsilon - Wavelet compressed images ERMapper (.ers) Envisat Image Product (.n1) EOSAT FAST Format FIT FITS (.fits) Fuji BAS Scanner Image Generic Binary (.hdr Labelled) Oracle Spatial GeoRaster GSat File Format Graphics Interchange Format (.gif) WMO GRIB1/GRIB2 (.grb) GMT Compatible netCDF GRASS Rasters GRASS ASCII Grid Golden Software ASCII Grid Golden Software Binary Grid Golden Software Surfer 7 Binary Grid GSC Geogrid Generic Tagged Arrays (.gta) TIFF / BigTIFF / GeoTIFF (.tif) NOAA .gtx vertical datum shift GXF - Grid eXchange File Hierarchical Data Format Release 4 (HDF4) Hierarchical Data Format Release 5 (HDF5) HF2/HFZ heightfield raster Erdas Imagine (.img) Image Display and Analysis (WinDisp) ILWIS Raster Map (.mpr,.mpl) Intergraph Raster IRIS USGS Astrogeology ISIS cube (Version 2) USGS Astrogeology ISIS cube (Version 3) JAXA PALSAR Product Reader (Level 1.1/1.5) Japanese DEM (.mem) JPEG JFIF (.jpg) JPEG-LS JPEG2000 (.jp2, .j2k) JPIP (based on Kakadu) KMLSUPEROVERLAY NOAA Polar Orbiter Level 1b Data Set (AVHRR) Erdas 7.x .LAN and .GIS FARSITE v.4 LCP Format Daylon Leveller Heightfield NADCON .los/.las Datum Grid Shift MBTiles In Memory Raster Vexcel MFF Vexcel MFF2 MG4 Encoded Lidar Multi-resolution Seamless Image Database Meteosat Second Generation EUMETSAT Archive native (.nat) NLAPS Data Format NOAA NGS Geoid Height Grids NITF (.ntf, .nsf, .gn?, .hr?, .ja?, .jg?, .jn?, .lf?, .on?, .tl?, .tp?, etc.) NetCDF NTv2 Datum Grid Shift Northwood/VerticalMapper Classified Grid Format .grc/.tab Northwood/VerticalMapper Numeric Grid Format .grd/.tab OGDI Bridge OZI OZF2/OZFX3 PCI .aux Labelled PCI Geomatics Database File PCRaster Geospatial PDF NASA Planetary Data System Portable Network Graphics (.png) PostGIS Raster (previously WKTRaster) Netpbm (.ppm,.pgm) R Object Data Store Rasdaman Rasterlite - Rasters in SQLite DB Swedish Grid RIK (.rik) Raster Matrix Format (*.rsw, .mtw) Raster Product Format/RPF (CADRG, CIB) RadarSat2 XML (product.xml) Idrisi Raster SAGA GIS Binary format SAR CEOS ArcSDE Raster USGS SDTS DEM (*CATD.DDF) SGI Image Format Snow Data Assimilation System Standard Raster Product (ASRP/USRP) SRTM HGT Format Terragen Heightfield (.ter) EarthWatch/DigitalGlobe .TIL TerraSAR-X Product USGS ASCII DEM / CDED (.dem) GDAL Virtual (.vrt) OGC Web Coverage Service WEBP OGC Web Map Service X11 Pixmap (.xpm) ASCII Gridded XYZ ZMap Plus Grid Master de TD i SIG

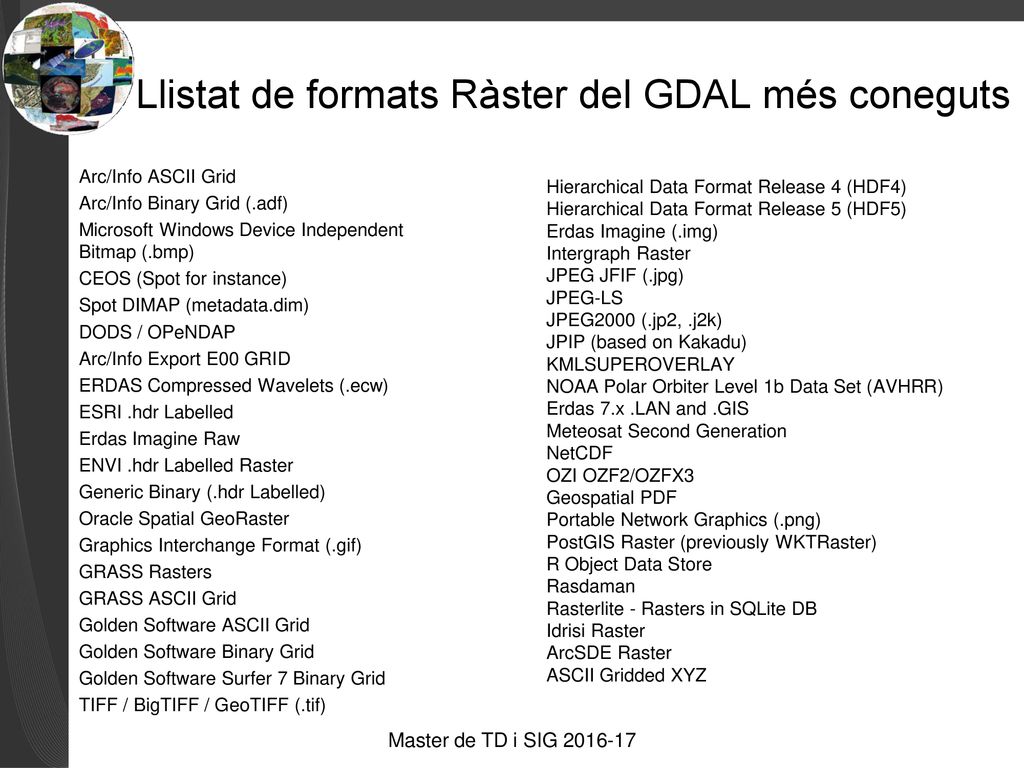

5 Llistat de formats Ràster del GDAL més coneguts
Arc/Info ASCII Grid Arc/Info Binary Grid (.adf) Microsoft Windows Device Independent Bitmap (.bmp) CEOS (Spot for instance) Spot DIMAP (metadata.dim) DODS / OPeNDAP Arc/Info Export E00 GRID ERDAS Compressed Wavelets (.ecw) ESRI .hdr Labelled Erdas Imagine Raw ENVI .hdr Labelled Raster Generic Binary (.hdr Labelled) Oracle Spatial GeoRaster Graphics Interchange Format (.gif) GRASS Rasters GRASS ASCII Grid Golden Software ASCII Grid Golden Software Binary Grid Golden Software Surfer 7 Binary Grid TIFF / BigTIFF / GeoTIFF (.tif) Hierarchical Data Format Release 4 (HDF4) Hierarchical Data Format Release 5 (HDF5) Erdas Imagine (.img) Intergraph Raster JPEG JFIF (.jpg) JPEG-LS JPEG2000 (.jp2, .j2k) JPIP (based on Kakadu) KMLSUPEROVERLAY NOAA Polar Orbiter Level 1b Data Set (AVHRR) Erdas 7.x .LAN and .GIS Meteosat Second Generation NetCDF OZI OZF2/OZFX3 Geospatial PDF Portable Network Graphics (.png) PostGIS Raster (previously WKTRaster) R Object Data Store Rasdaman Rasterlite - Rasters in SQLite DB Idrisi Raster ArcSDE Raster ASCII Gridded XYZ Master de TD i SIG

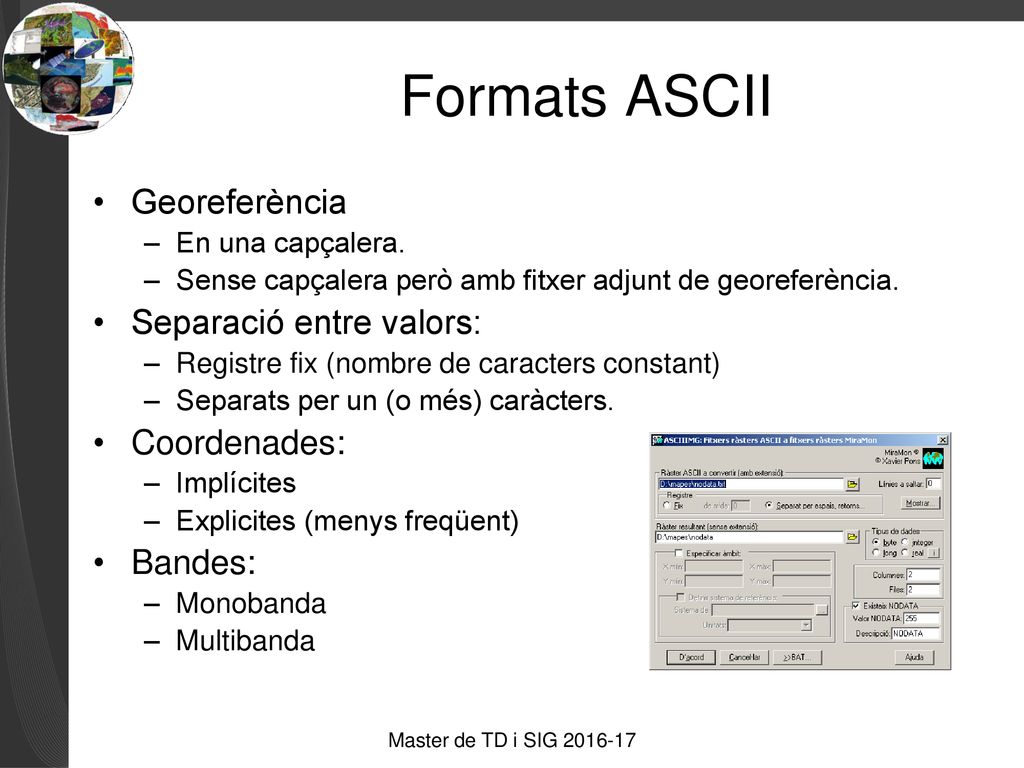

6 Formats ASCII Georeferència Separació entre valors: Coordenades:
En una capçalera. Sense capçalera però amb fitxer adjunt de georeferència. Separació entre valors: Registre fix (nombre de caracters constant) Separats per un (o més) caràcters. Coordenades: Implícites Explicites (menys freqüent) Bandes: Monobanda Multibanda Master de TD i SIG

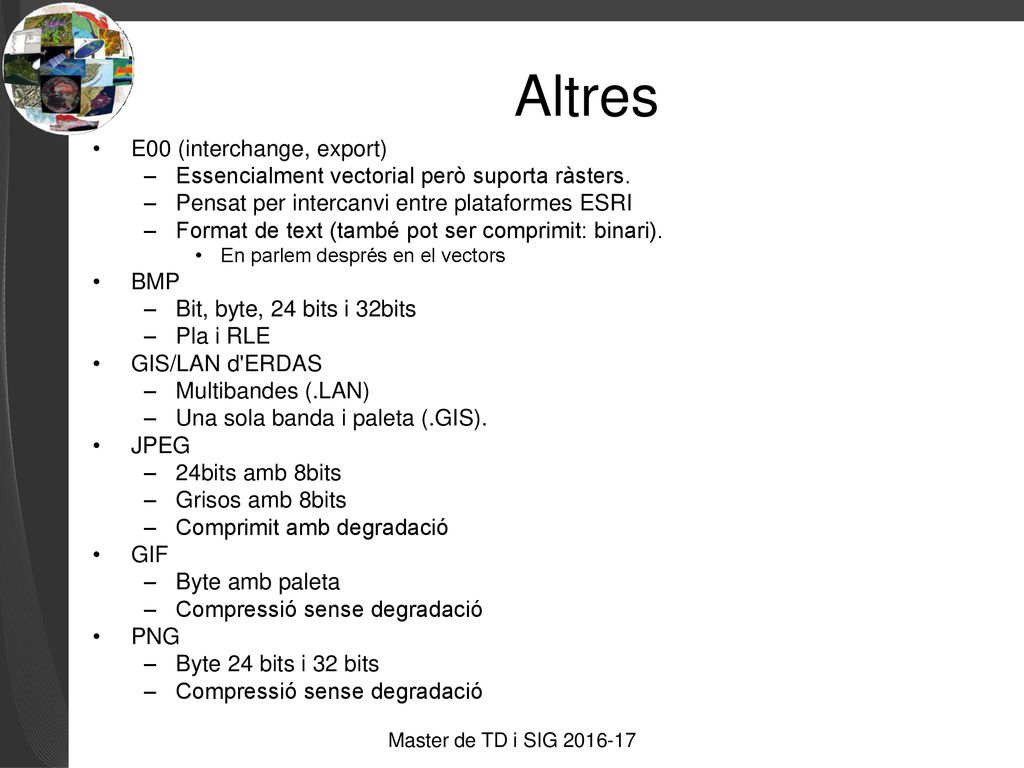

7 Altres E00 (interchange, export)
Essencialment vectorial però suporta ràsters. Pensat per intercanvi entre plataformes ESRI Format de text (també pot ser comprimit: binari). En parlem després en el vectors BMP Bit, byte, 24 bits i 32bits Pla i RLE GIS/LAN d'ERDAS Multibandes (.LAN) Una sola banda i paleta (.GIS). JPEG 24bits amb 8bits Grisos amb 8bits Comprimit amb degradació GIF Byte amb paleta Compressió sense degradació PNG Byte 24 bits i 32 bits Master de TD i SIG

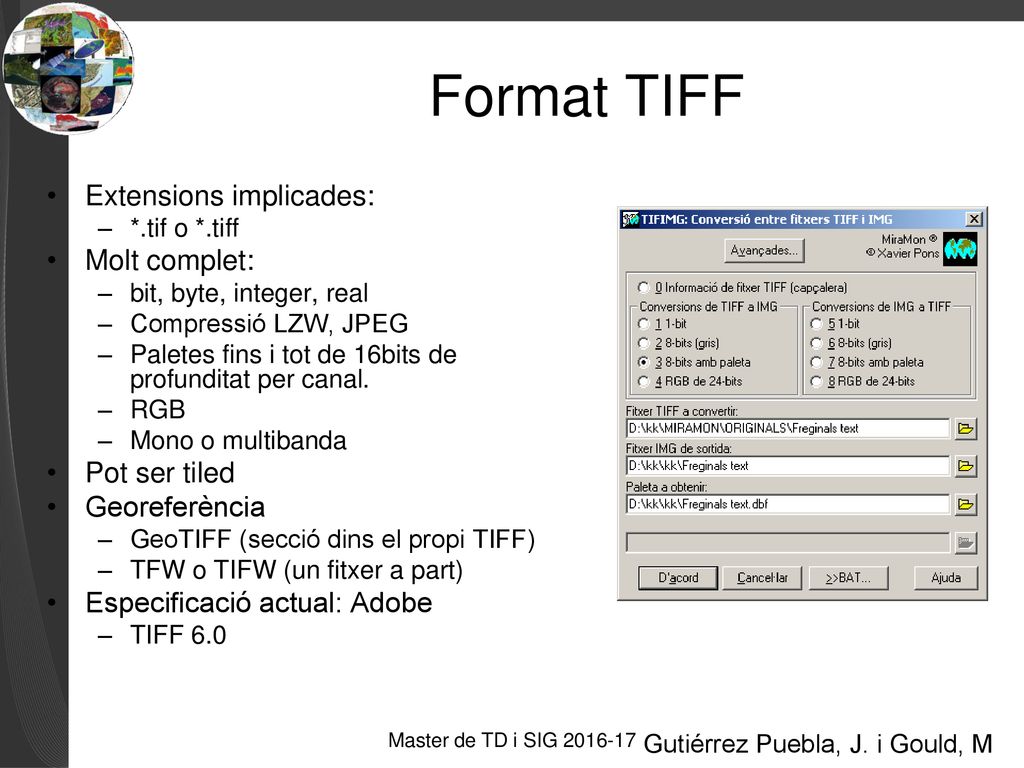

8 Format TIFF Extensions implicades: Molt complet: Pot ser tiled
*.tif o *.tiff Molt complet: bit, byte, integer, real Compressió LZW, JPEG Paletes fins i tot de 16bits de profunditat per canal. RGB Mono o multibanda Pot ser tiled Georeferència GeoTIFF (secció dins el propi TIFF) TFW o TIFW (un fitxer a part) Especificació actual: Adobe TIFF 6.0 Master de TD i SIG Gutiérrez Puebla, J. i Gould, M

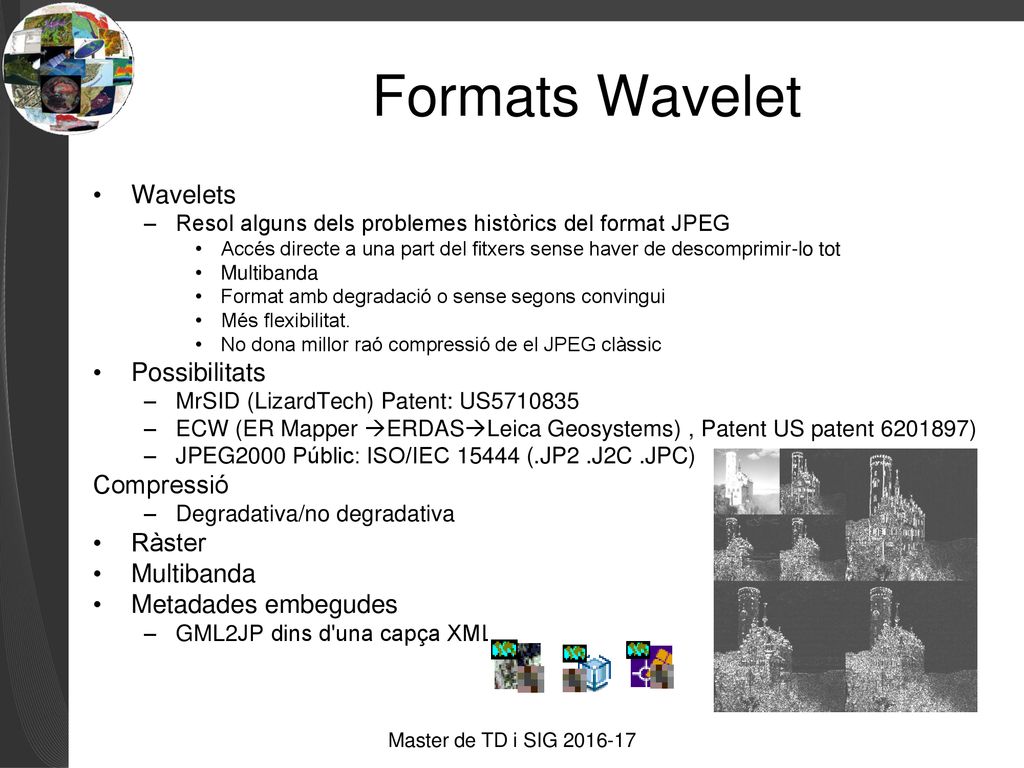

9 Formats Wavelet Wavelets Possibilitats Compressió Ràster
Resol alguns dels problemes històrics del format JPEG Accés directe a una part del fitxers sense haver de descomprimir-lo tot Multibanda Format amb degradació o sense segons convingui Més flexibilitat. No dona millor raó compressió de el JPEG clàssic Possibilitats MrSID (LizardTech) Patent: US ECW (ER Mapper ERDASLeica Geosystems) , Patent US patent ) JPEG2000 Públic: ISO/IEC (.JP2 .J2C .JPC) Compressió Degradativa/no degradativa Ràster Metadades embegudes GML2JP dins d'una capça XML Master de TD i SIG

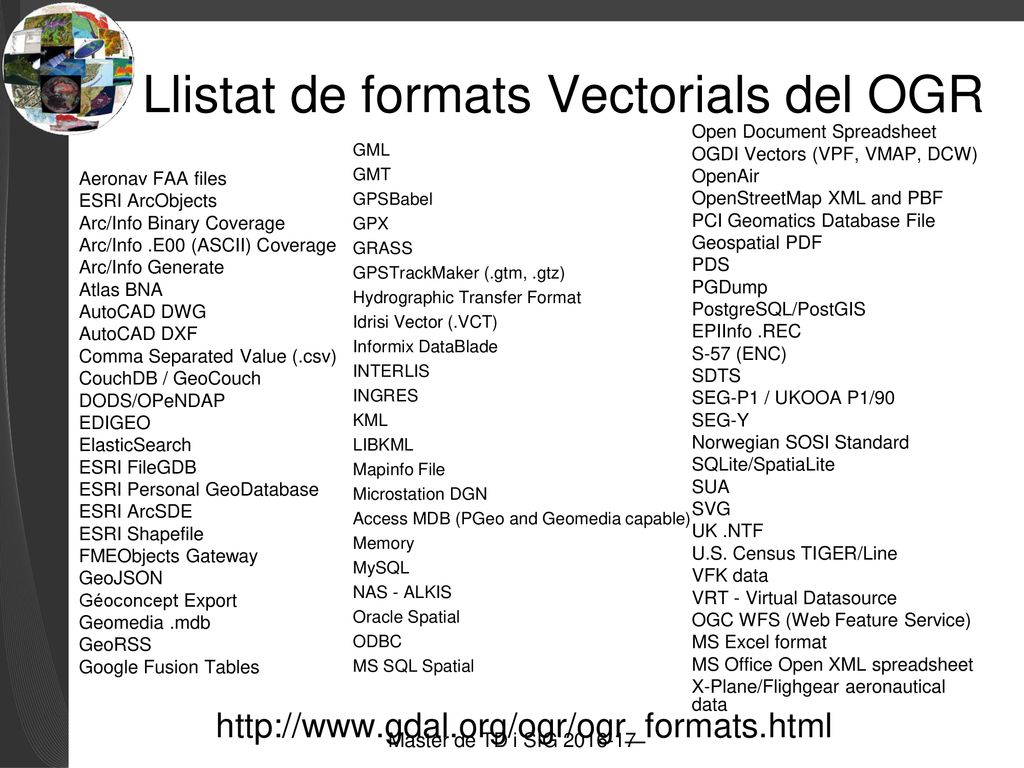

10 Llistat de formats Vectorials del OGR
Open Document Spreadsheet OGDI Vectors (VPF, VMAP, DCW) OpenAir OpenStreetMap XML and PBF PCI Geomatics Database File Geospatial PDF PDS PGDump PostgreSQL/PostGIS EPIInfo .REC S-57 (ENC) SDTS SEG-P1 / UKOOA P1/90 SEG-Y Norwegian SOSI Standard SQLite/SpatiaLite SUA SVG UK .NTF U.S. Census TIGER/Line VFK data VRT - Virtual Datasource OGC WFS (Web Feature Service) MS Excel format MS Office Open XML spreadsheet X-Plane/Flighgear aeronautical data Aeronav FAA files ESRI ArcObjects Arc/Info Binary Coverage Arc/Info .E00 (ASCII) Coverage Arc/Info Generate Atlas BNA AutoCAD DWG AutoCAD DXF Comma Separated Value (.csv) CouchDB / GeoCouch DODS/OPeNDAP EDIGEO ElasticSearch ESRI FileGDB ESRI Personal GeoDatabase ESRI ArcSDE ESRI Shapefile FMEObjects Gateway GeoJSON Géoconcept Export Geomedia .mdb GeoRSS Google Fusion Tables GML GMT GPSBabel GPX GRASS GPSTrackMaker (.gtm, .gtz) Hydrographic Transfer Format Idrisi Vector (.VCT) Informix DataBlade INTERLIS INGRES KML LIBKML Mapinfo File Microstation DGN Access MDB (PGeo and Geomedia capable) Memory MySQL NAS - ALKIS Oracle Spatial ODBC MS SQL Spatial Master de TD i SIG

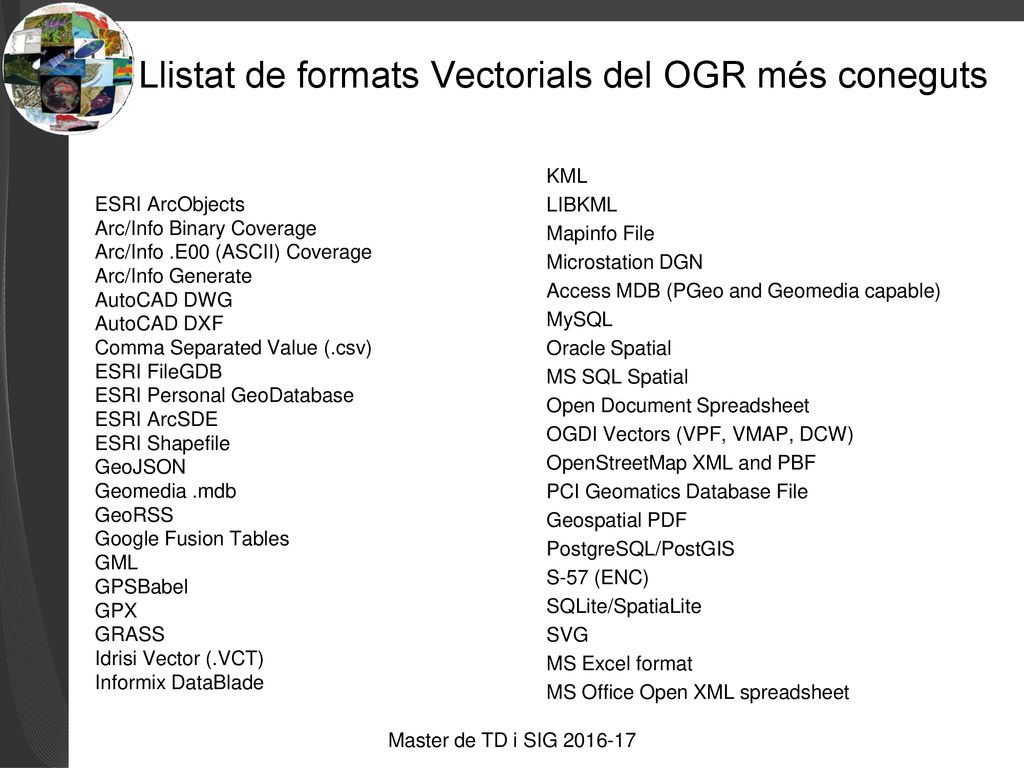

11 Llistat de formats Vectorials del OGR més coneguts
ESRI ArcObjects Arc/Info Binary Coverage Arc/Info .E00 (ASCII) Coverage Arc/Info Generate AutoCAD DWG AutoCAD DXF Comma Separated Value (.csv) ESRI FileGDB ESRI Personal GeoDatabase ESRI ArcSDE ESRI Shapefile GeoJSON Geomedia .mdb GeoRSS Google Fusion Tables GML GPSBabel GPX GRASS Idrisi Vector (.VCT) Informix DataBlade KML LIBKML Mapinfo File Microstation DGN Access MDB (PGeo and Geomedia capable) MySQL Oracle Spatial MS SQL Spatial Open Document Spreadsheet OGDI Vectors (VPF, VMAP, DCW) OpenStreetMap XML and PBF PCI Geomatics Database File Geospatial PDF PostgreSQL/PostGIS S-57 (ENC) SQLite/SpatiaLite SVG MS Excel format MS Office Open XML spreadsheet Master de TD i SIG

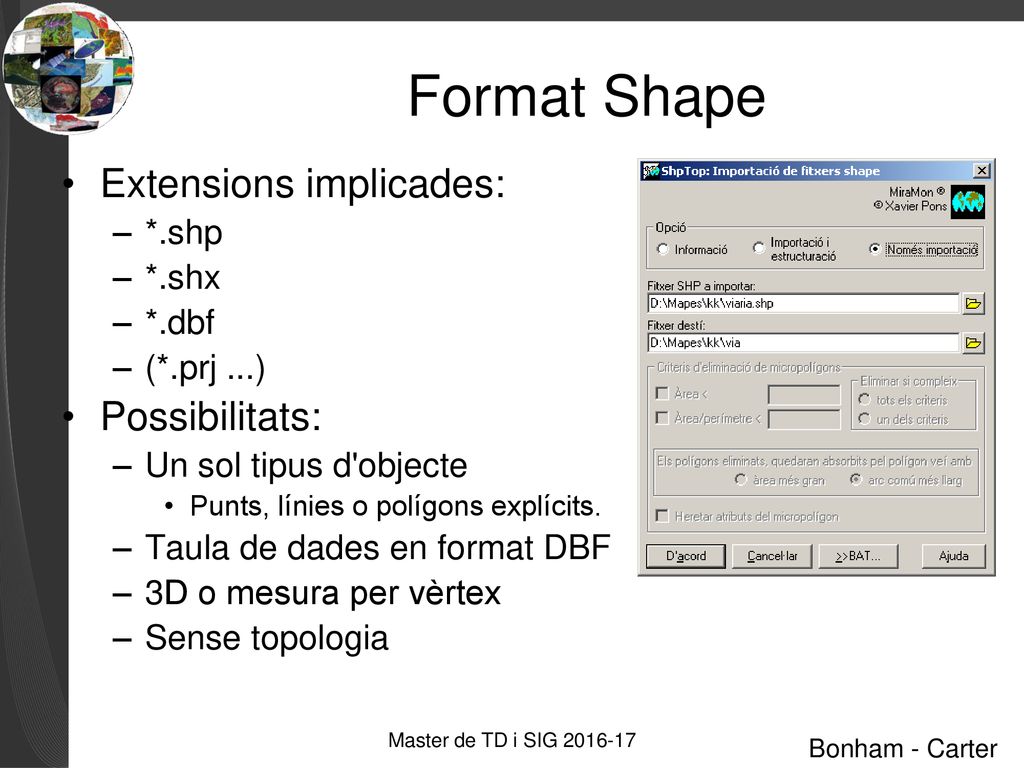

12 Format Shape Extensions implicades: Possibilitats: *.shp *.shx *.dbf
(*.prj ...) Possibilitats: Un sol tipus d'objecte Punts, línies o polígons explícits. Taula de dades en format DBF 3D o mesura per vèrtex Sense topologia Master de TD i SIG Bonham - Carter

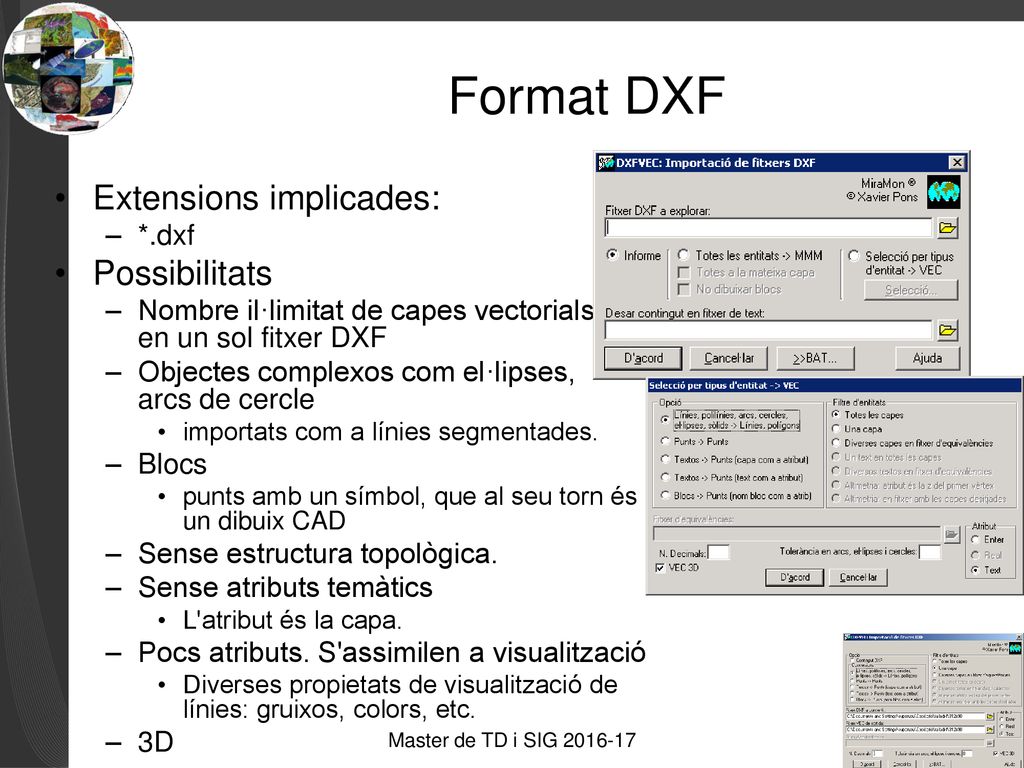

13 Format DXF Extensions implicades: Possibilitats *.dxf
Nombre il·limitat de capes vectorials en un sol fitxer DXF Objectes complexos com el·lipses, arcs de cercle importats com a línies segmentades. Blocs punts amb un símbol, que al seu torn és un dibuix CAD Sense estructura topològica. Sense atributs temàtics L'atribut és la capa. Pocs atributs. S'assimilen a visualització Diverses propietats de visualització de línies: gruixos, colors, etc. 3D Master de TD i SIG

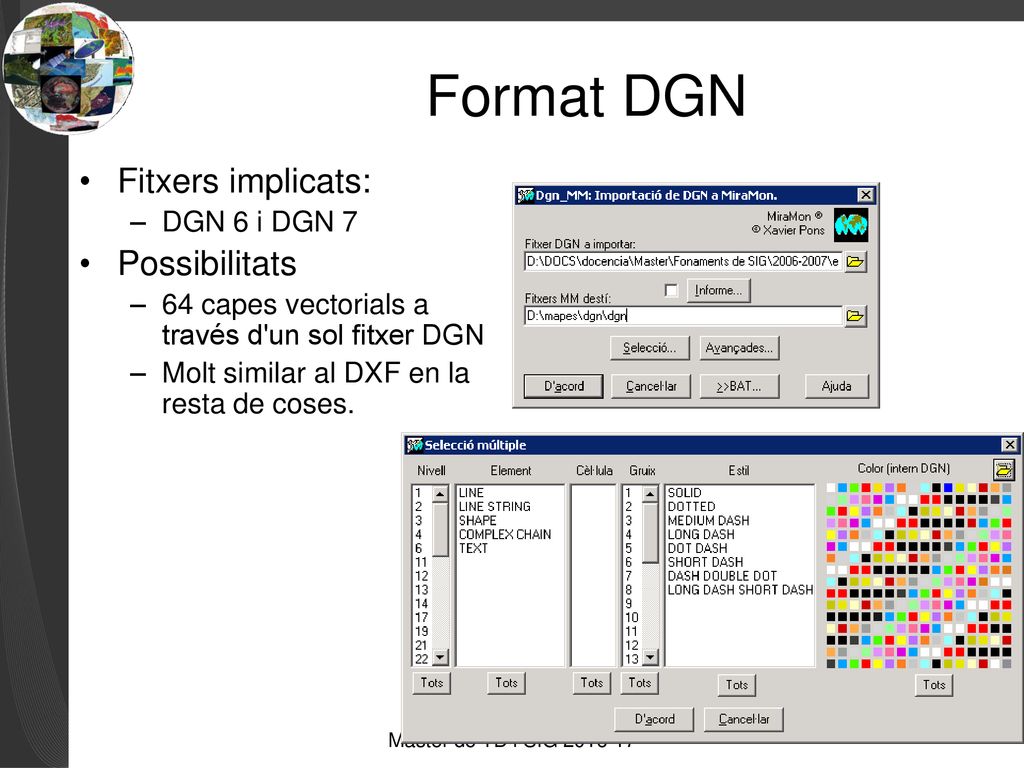

14 Format DGN Fitxers implicats: Possibilitats DGN 6 i DGN 7
64 capes vectorials a través d'un sol fitxer DGN Molt similar al DXF en la resta de coses. Master de TD i SIG

15 Format ISO 19136 - GML Model de dades flexible Format XML 3D
que cal definir en un schema Format XML 3D Multicapa (molts featureTypes diferents) Multiobjecte (punts, línies i polígons a l'hora) Topologia (v.3) com a relacions entre objectes (xlink) Ràster (v.3) Atributs Simbolització per defecte (v.3) Encara poc usat actualment amb algunes excepcions Futur? Master de TD i SIG

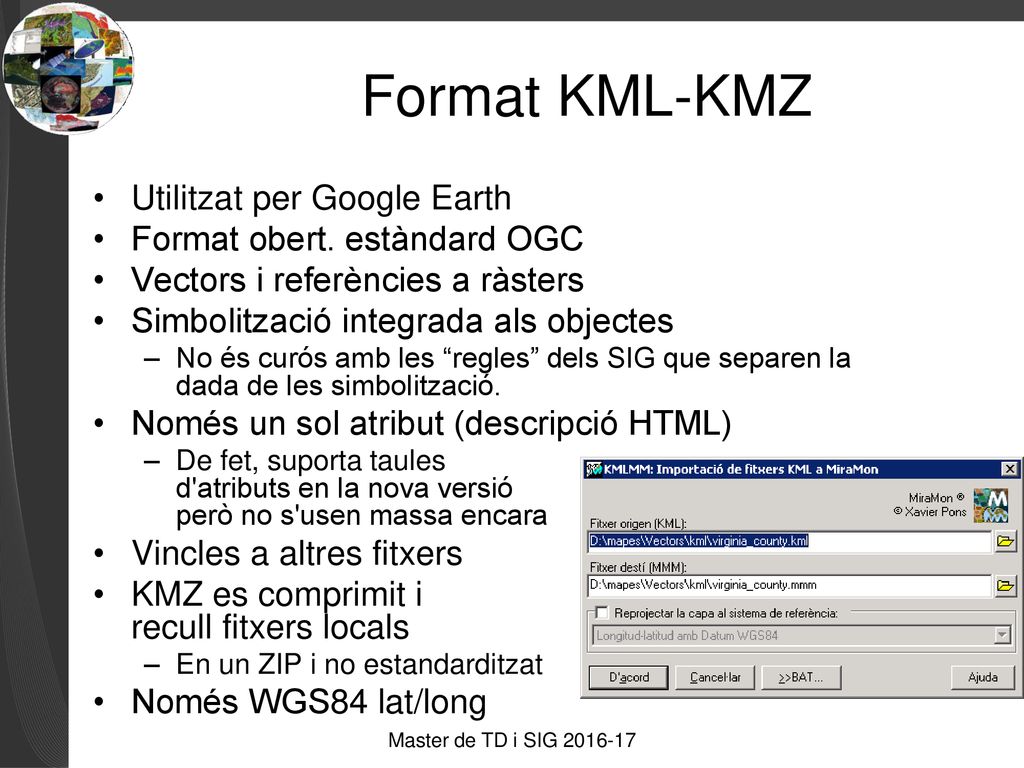

16 Format KML-KMZ Utilitzat per Google Earth Format obert. estàndard OGC
Vectors i referències a ràsters Simbolització integrada als objectes No és curós amb les “regles” dels SIG que separen la dada de les simbolització. Només un sol atribut (descripció HTML) De fet, suporta taules d'atributs en la nova versió però no s'usen massa encara Vincles a altres fitxers KMZ es comprimit i recull fitxers locals En un ZIP i no estandarditzat Només WGS84 lat/long Master de TD i SIG
