REDES: Análisis, Diseño e Implementación – ITI557 Dr. Carlos Arturo Vega Lebrún MODELO OSI Gloria Elisa Campos Posada Raúl Campos Posada 1

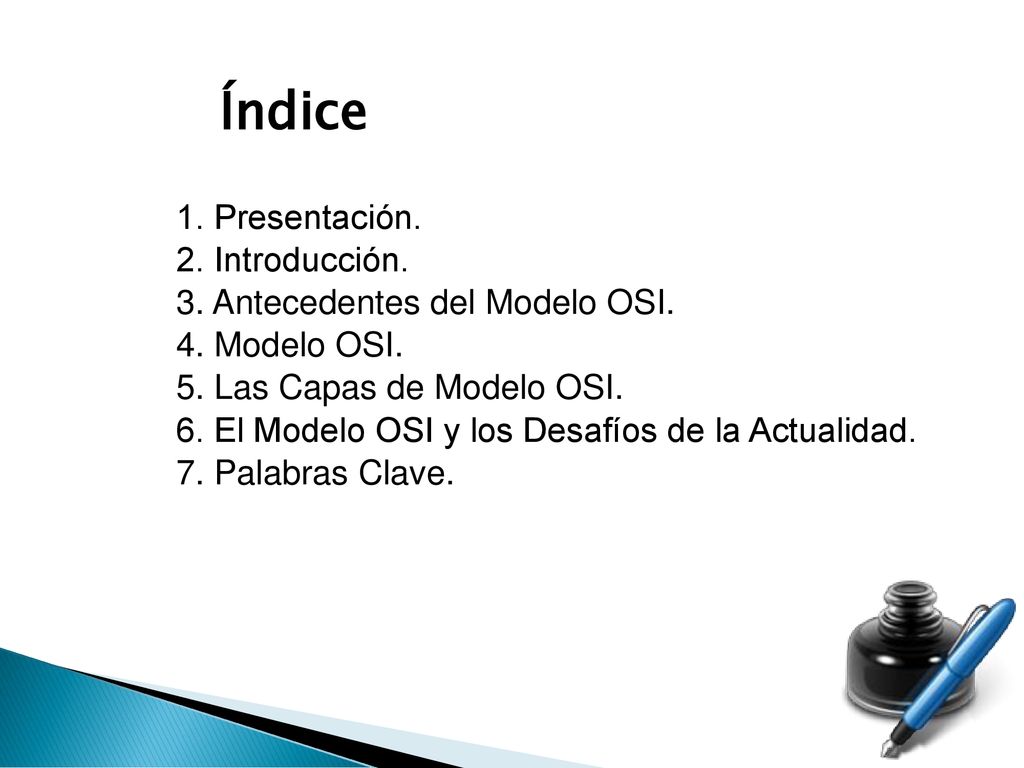

2 Índice 1. Presentación. 2. Introducción.
3. Antecedentes del Modelo OSI. 4. Modelo OSI. 5. Las Capas de Modelo OSI. 6. El Modelo OSI y los Desafíos de la Actualidad. 7. Palabras Clave.

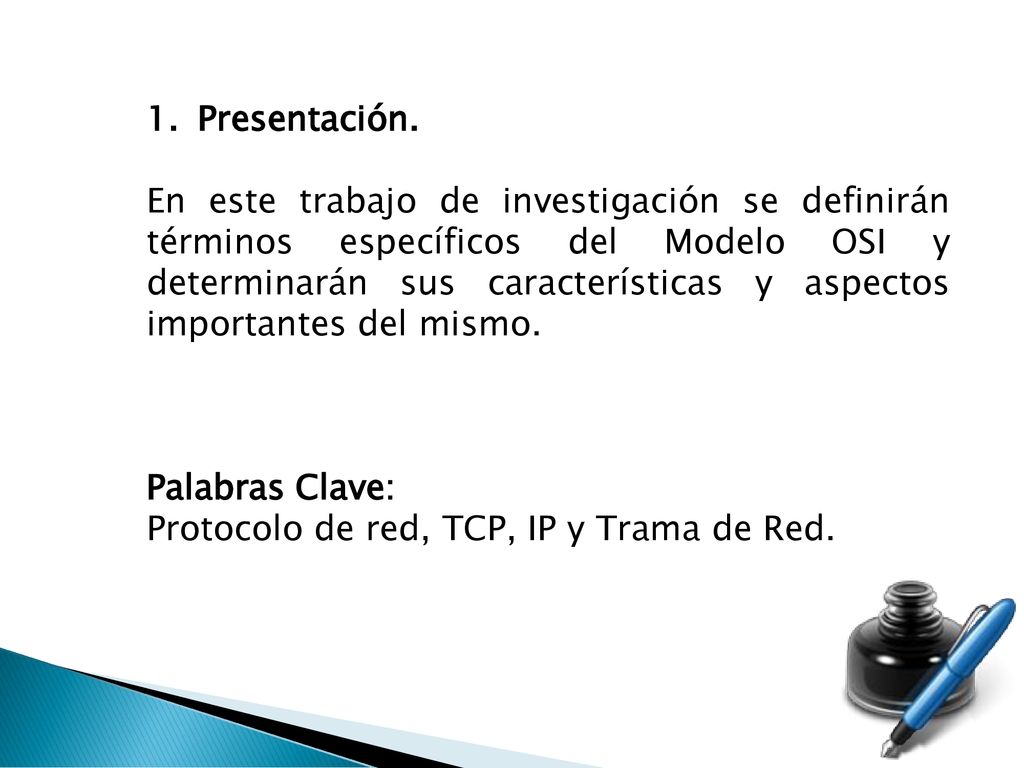

3 Presentación. En este trabajo de investigación se definirán términos específicos del Modelo OSI y determinarán sus características y aspectos importantes del mismo. Palabras Clave: Protocolo de red, TCP, IP y Trama de Red.

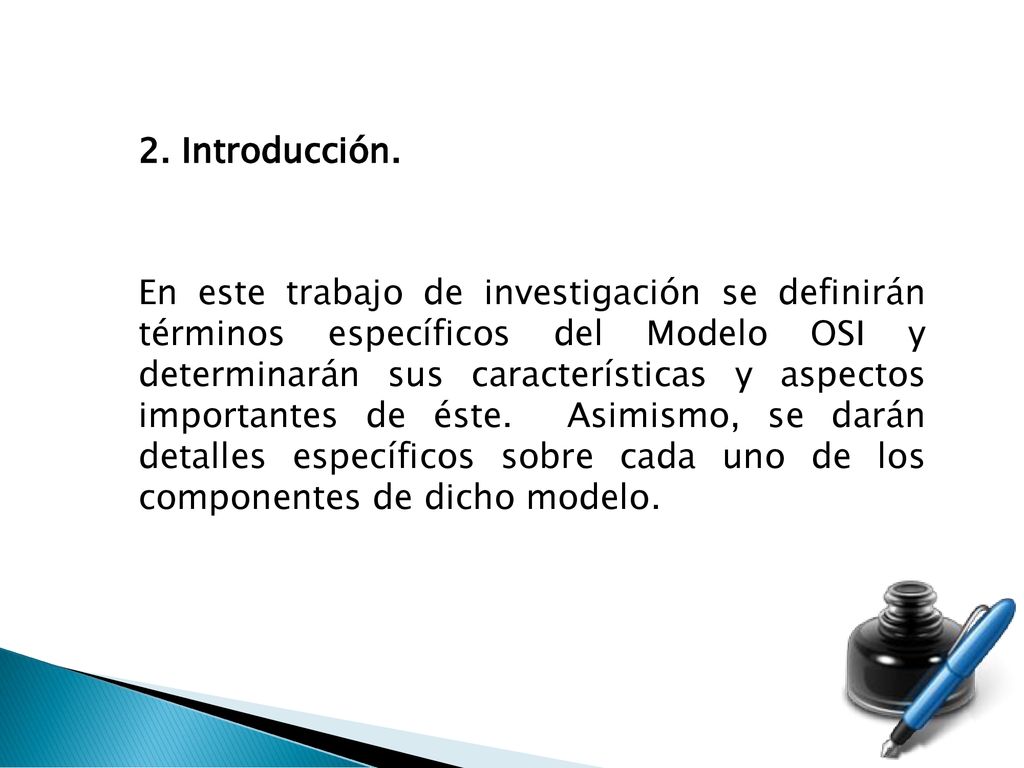

4 2. Introducción. En este trabajo de investigación se definirán términos específicos del Modelo OSI y determinarán sus características y aspectos importantes de éste. Asimismo, se darán detalles específicos sobre cada uno de los componentes de dicho modelo.

5 3. Antecedentes del Modelo OSI.

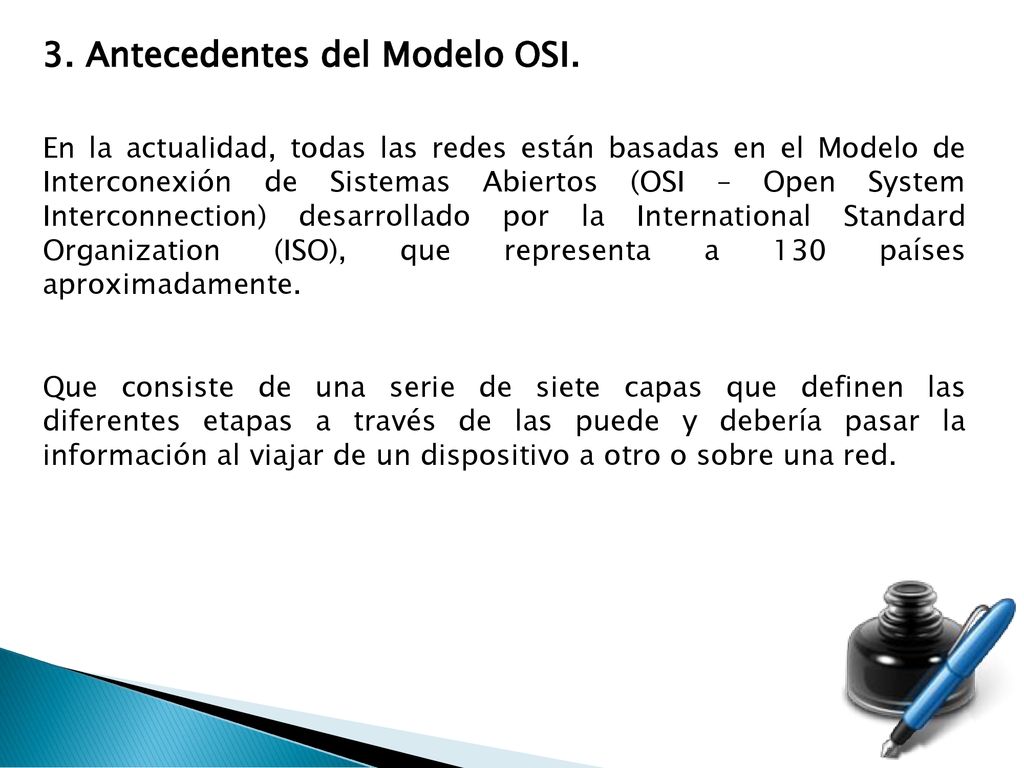

En la actualidad, todas las redes están basadas en el Modelo de Interconexión de Sistemas Abiertos (OSI – Open System Interconnection) desarrollado por la International Standard Organization (ISO), que representa a 130 países aproximadamente. Que consiste de una serie de siete capas que definen las diferentes etapas a través de las puede y debería pasar la información al viajar de un dispositivo a otro o sobre una red.

6 3. Antecedentes del Modelo OSI, Cont...
El modelo surgió a principios de 1980, presentó muchos retos, por ejemplo, hubo un gran crecimiento en el tamaño como en la cantidad de las redes. Estos crecimientos fueron el resultado de la concientización de las empresas sobre las ventajas que podían obtenerse con el uso eficaz de las redes. El rápido crecimiento y uso tan aceptado de las redes represento un reto para las empresas.

7 3. Antecedentes del Modelo OSI, Cont...
Para ilustrar el problema: De la misma forma en que las personas que no hablan un mismo idioma tienen dificultadas para comunicarse, las redes que utilizaban diferentes especificaciones e implementaciones experimentaban dificultades para intercambiar información.

8 3. Antecedentes del Modelo OSI, Cont...

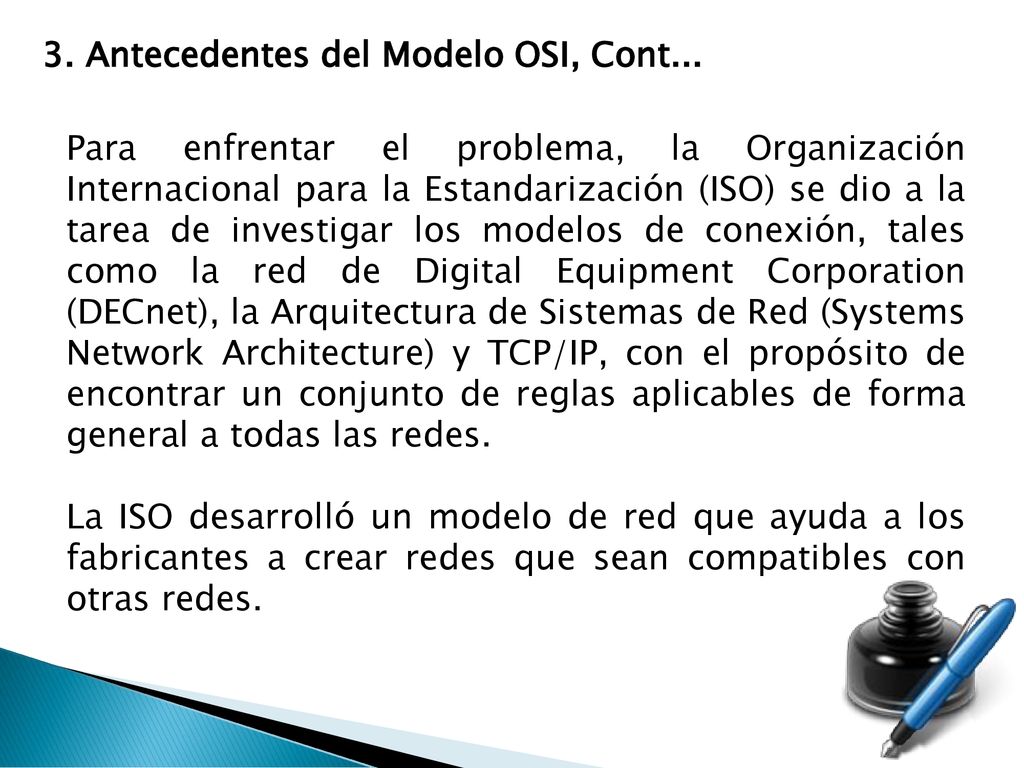

Para enfrentar el problema, la Organización Internacional para la Estandarización (ISO) se dio a la tarea de investigar los modelos de conexión, tales como la red de Digital Equipment Corporation (DECnet), la Arquitectura de Sistemas de Red (Systems Network Architecture) y TCP/IP, con el propósito de encontrar un conjunto de reglas aplicables de forma general a todas las redes. La ISO desarrolló un modelo de red que ayuda a los fabricantes a crear redes que sean compatibles con otras redes.

9 Nos puedes mencioanar alguna otra actividad que desarrolla la ISO …?
INGRID Nos puedes mencioanar alguna otra actividad que desarrolla la ISO …?

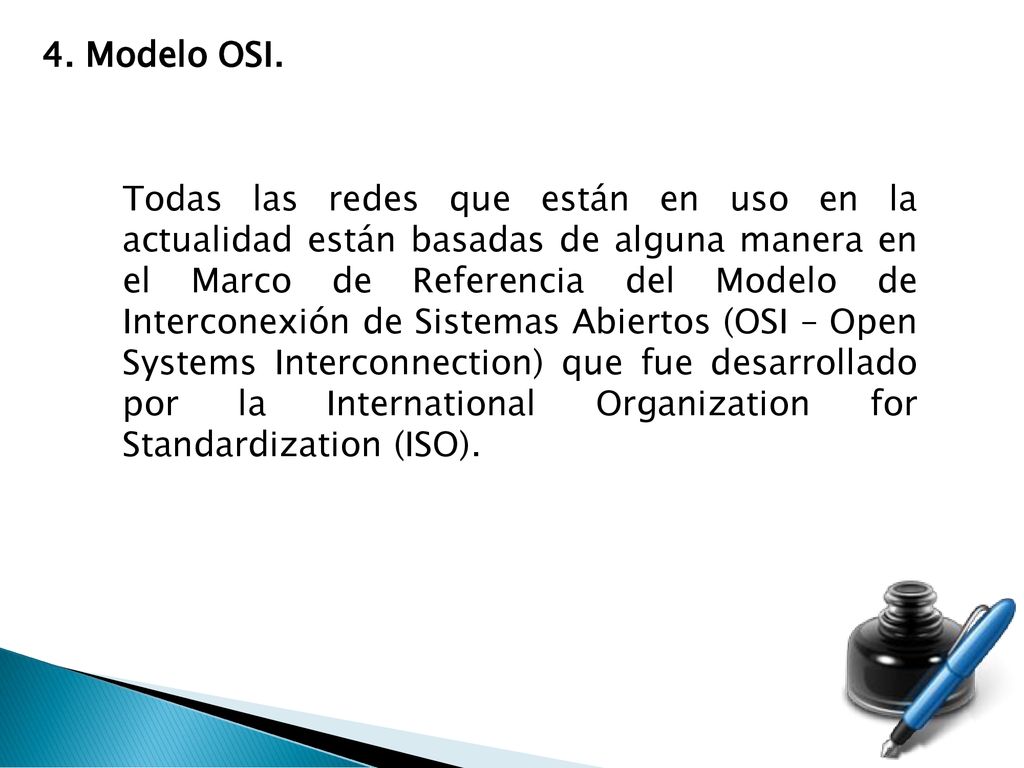

10 4. Modelo OSI. Todas las redes que están en uso en la actualidad están basadas de alguna manera en el Marco de Referencia del Modelo de Interconexión de Sistemas Abiertos (OSI – Open Systems Interconnection) que fue desarrollado por la International Organization for Standardization (ISO).

11 Nivel de Enlace de Datos

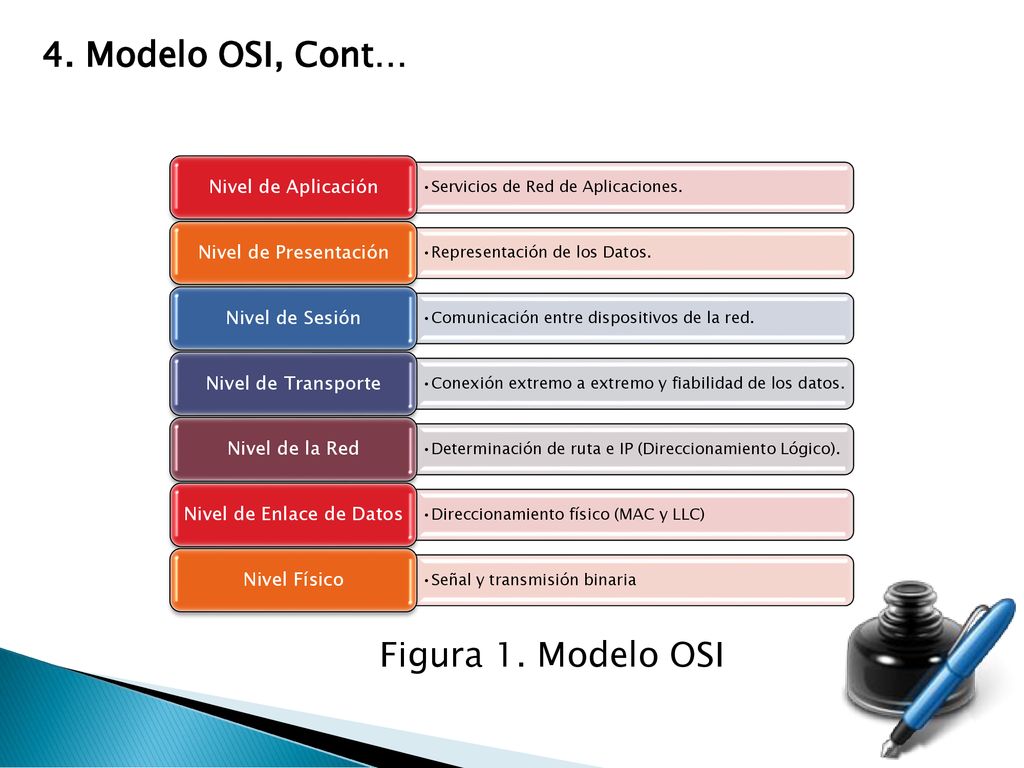

4. Modelo OSI, Cont… Servicios de Red de Aplicaciones. Nivel de Aplicación Representación de los Datos. Nivel de Presentación Comunicación entre dispositivos de la red. Nivel de Sesión Conexión extremo a extremo y fiabilidad de los datos. Nivel de Transporte Determinación de ruta e IP (Direccionamiento Lógico). Nivel de la Red Direccionamiento físico (MAC y LLC) Nivel de Enlace de Datos Señal y transmisión binaria Nivel Físico Figura 1. Modelo OSI

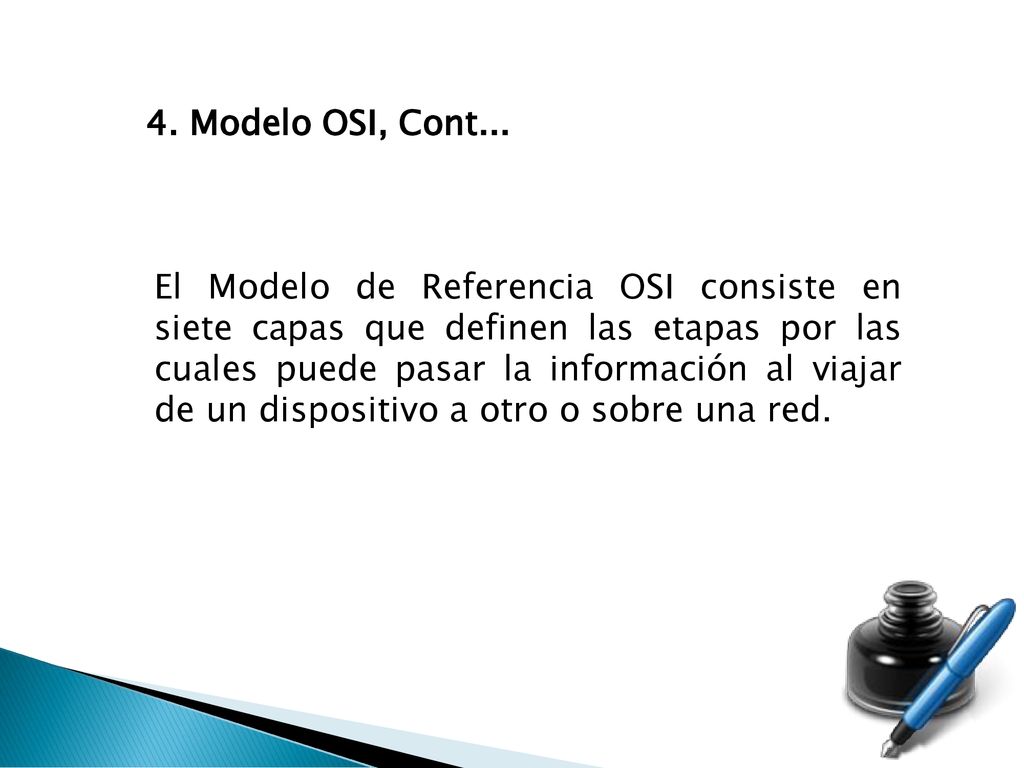

12 4. Modelo OSI, Cont... El Modelo de Referencia OSI consiste en siete capas que definen las etapas por las cuales puede pasar la información al viajar de un dispositivo a otro o sobre una red.

13 5. Las Capas del Modelo OSI.

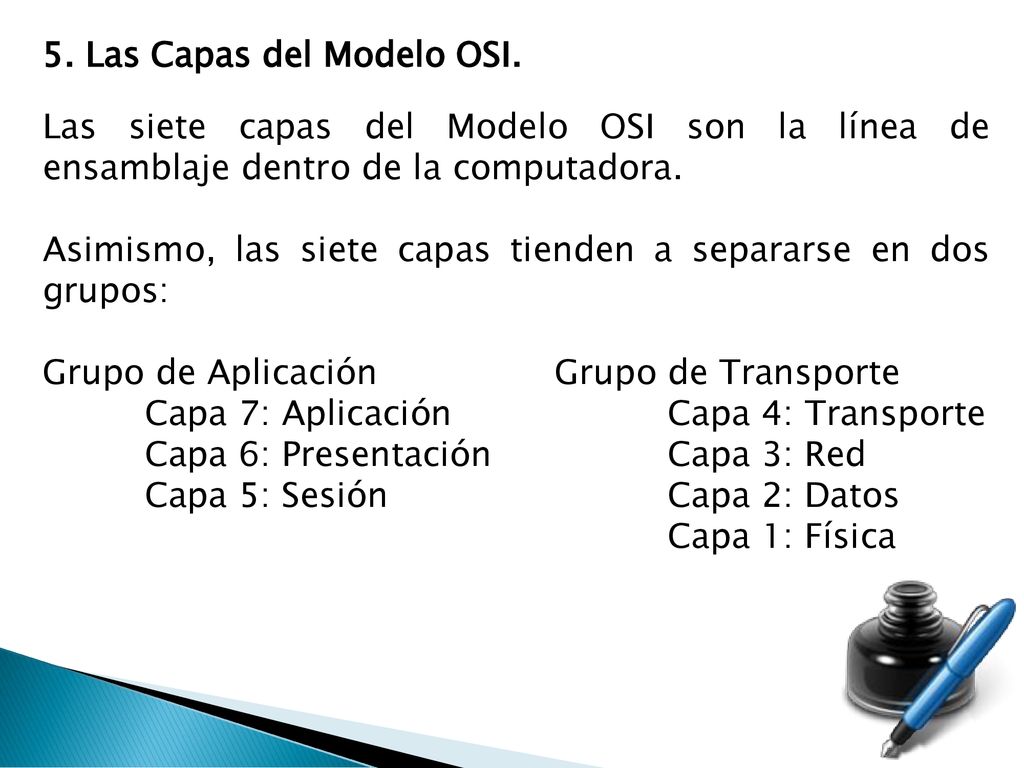

Las siete capas del Modelo OSI son la línea de ensamblaje dentro de la computadora. Asimismo, las siete capas tienden a separarse en dos grupos: Grupo de Aplicación Grupo de Transporte Capa 7: Aplicación Capa 4: Transporte Capa 6: Presentación Capa 3: Red Capa 5: Sesión Capa 2: Datos Capa 1: Física

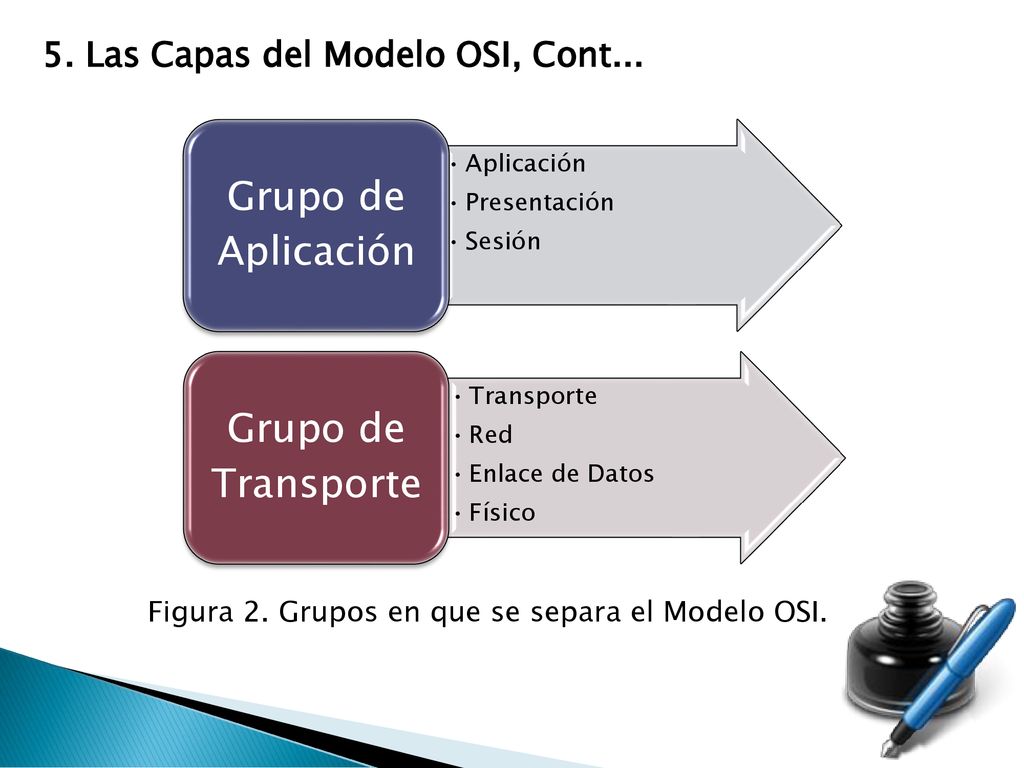

14 Figura 2. Grupos en que se separa el Modelo OSI.
5. Las Capas del Modelo OSI, Cont... Aplicación Presentación Sesión Grupo de Aplicación Transporte Red Enlace de Datos Físico Grupo de Transporte Figura 2. Grupos en que se separa el Modelo OSI.

15 2. Nivel de Enlace de Datos

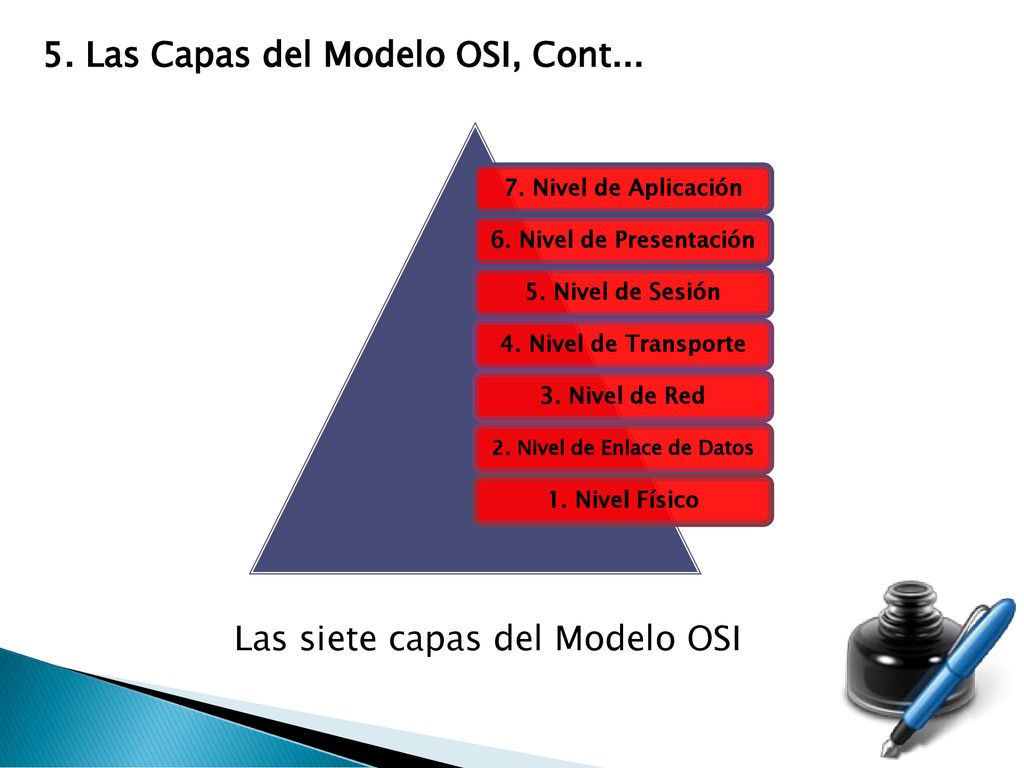

5. Las Capas del Modelo OSI, Cont... 7. Nivel de Aplicación 6. Nivel de Presentación 5. Nivel de Sesión 4. Nivel de Transporte 3. Nivel de Red 2. Nivel de Enlace de Datos 1. Nivel Físico Las siete capas del Modelo OSI

16 Nivel de Enlace de Datos

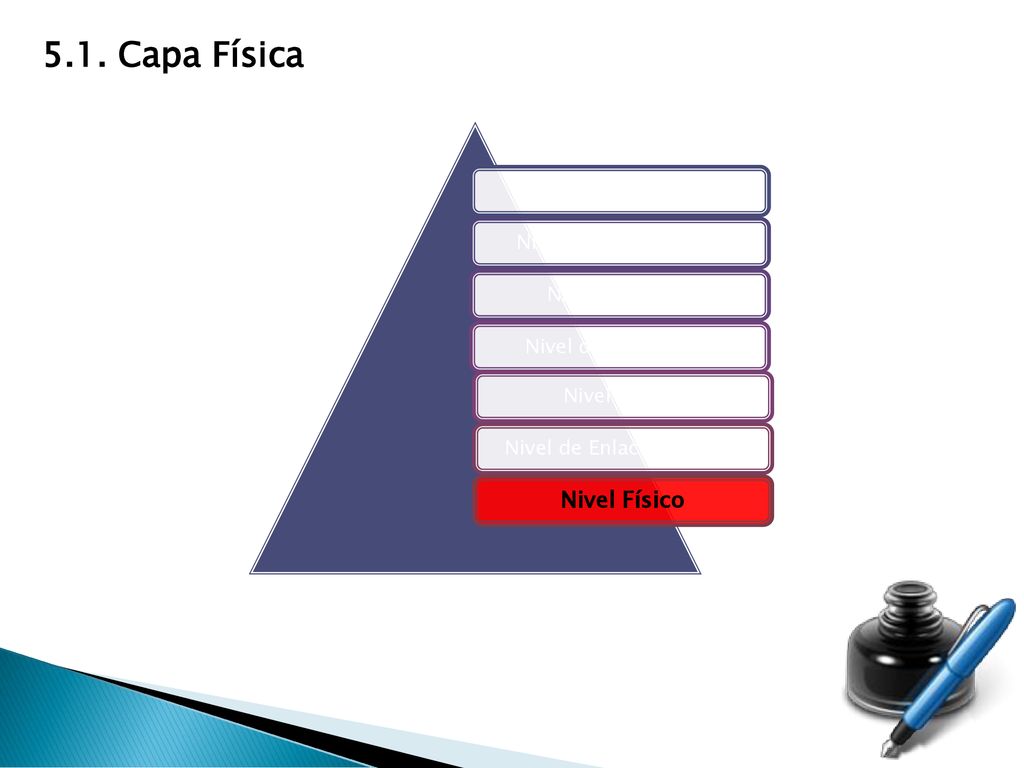

5.1. Capa Física Nivel de Aplicación Nivel de Presentación Nivel de Sesión Nivel de Transporte Nivel de Red Nivel de Enlace de Datos Nivel Físico

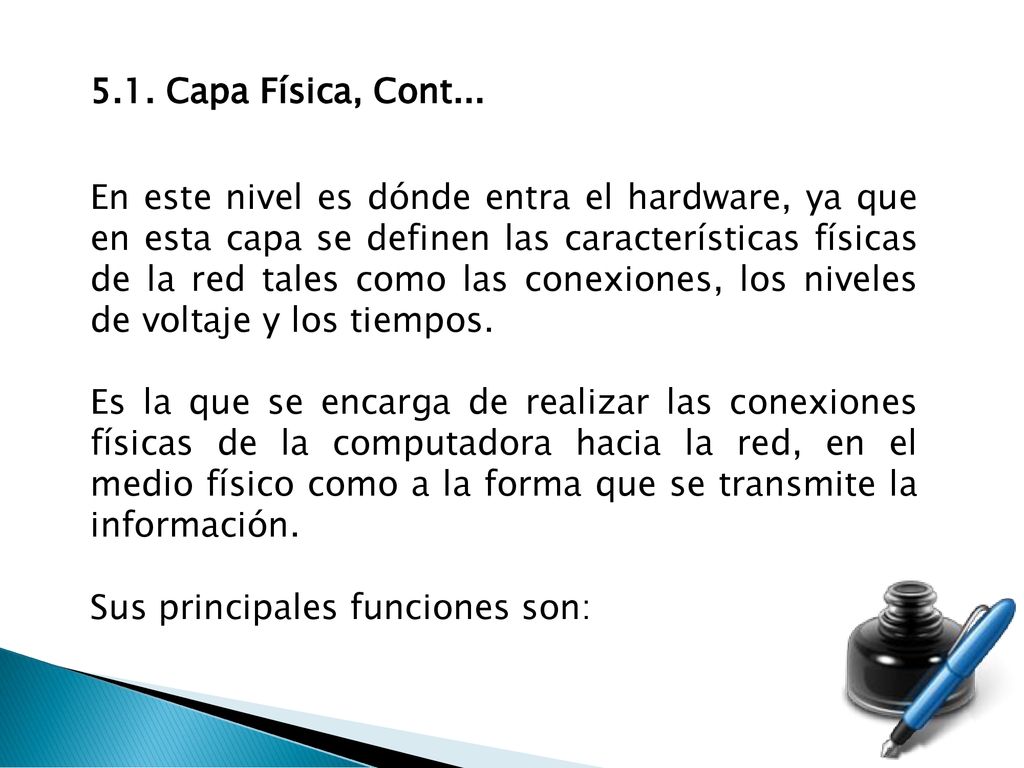

17 5.1. Capa Física, Cont... En este nivel es dónde entra el hardware, ya que en esta capa se definen las características físicas de la red tales como las conexiones, los niveles de voltaje y los tiempos. Es la que se encarga de realizar las conexiones físicas de la computadora hacia la red, en el medio físico como a la forma que se transmite la información. Sus principales funciones son:

18 Nos puedes mencionar alguna de las funciones de la capa 1…?
CUAUHTÉMOC Nos puedes mencionar alguna de las funciones de la capa 1…?

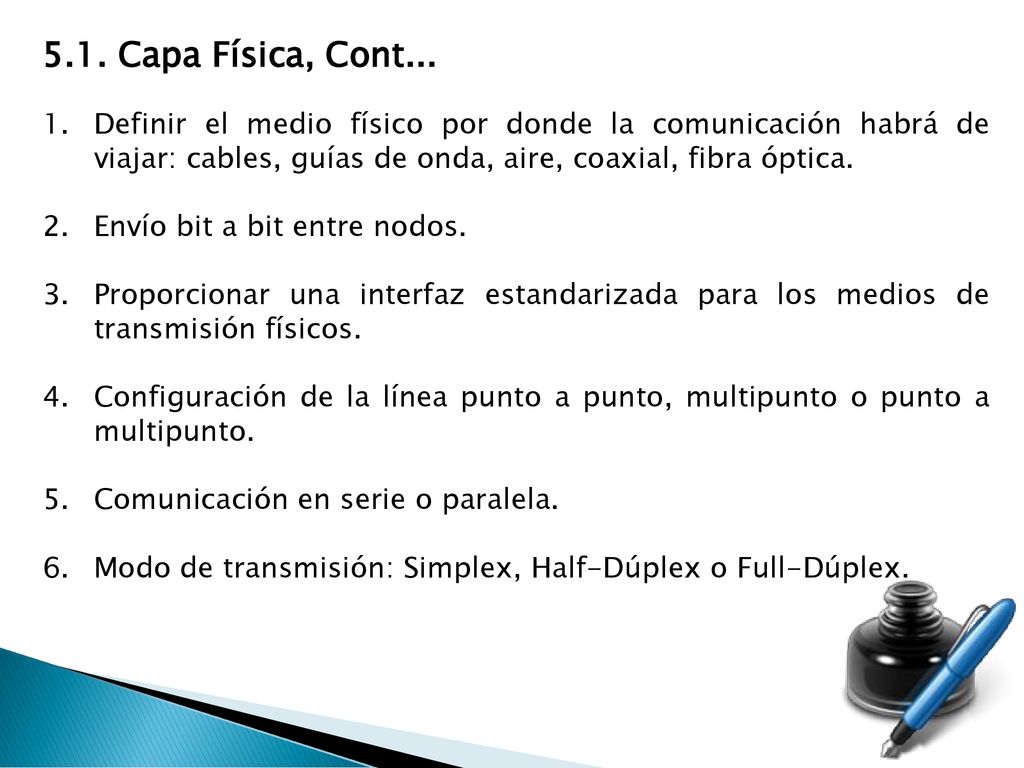

19 5.1. Capa Física, Cont... Definir el medio físico por donde la comunicación habrá de viajar: cables, guías de onda, aire, coaxial, fibra óptica. Envío bit a bit entre nodos. Proporcionar una interfaz estandarizada para los medios de transmisión físicos. Configuración de la línea punto a punto, multipunto o punto a multipunto. Comunicación en serie o paralela. Modo de transmisión: Simplex, Half-Dúplex o Full-Dúplex.

20 2. Nivel de Enlace de Datos
5.2. Capa de Enlace de Datos Nivel de Aplicación Nivel de Presentación Nivel de Sesión Nivel de Transporte Nivel de Red 2. Nivel de Enlace de Datos Nivel Físico

21 5.2. Capa de Enlace de Datos, Cont...

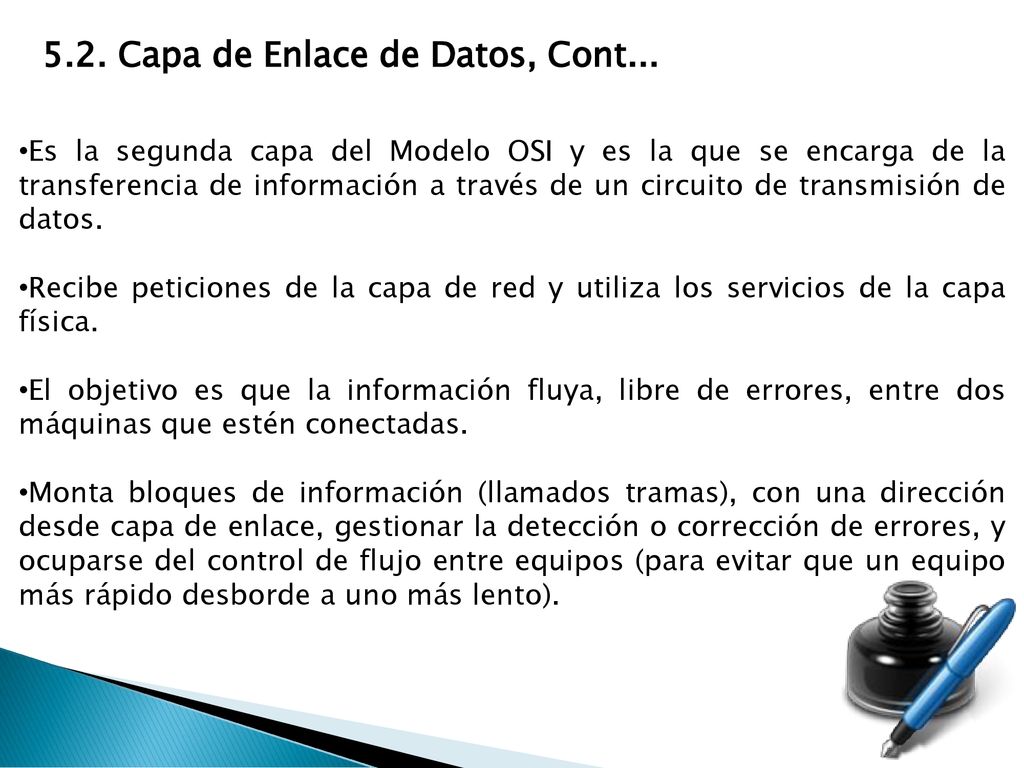

Es la segunda capa del Modelo OSI y es la que se encarga de la transferencia de información a través de un circuito de transmisión de datos. Recibe peticiones de la capa de red y utiliza los servicios de la capa física. El objetivo es que la información fluya, libre de errores, entre dos máquinas que estén conectadas. Monta bloques de información (llamados tramas), con una dirección desde capa de enlace, gestionar la detección o corrección de errores, y ocuparse del control de flujo entre equipos (para evitar que un equipo más rápido desborde a uno más lento).

22 5.2. Capa de Enlace de Datos, Cont...

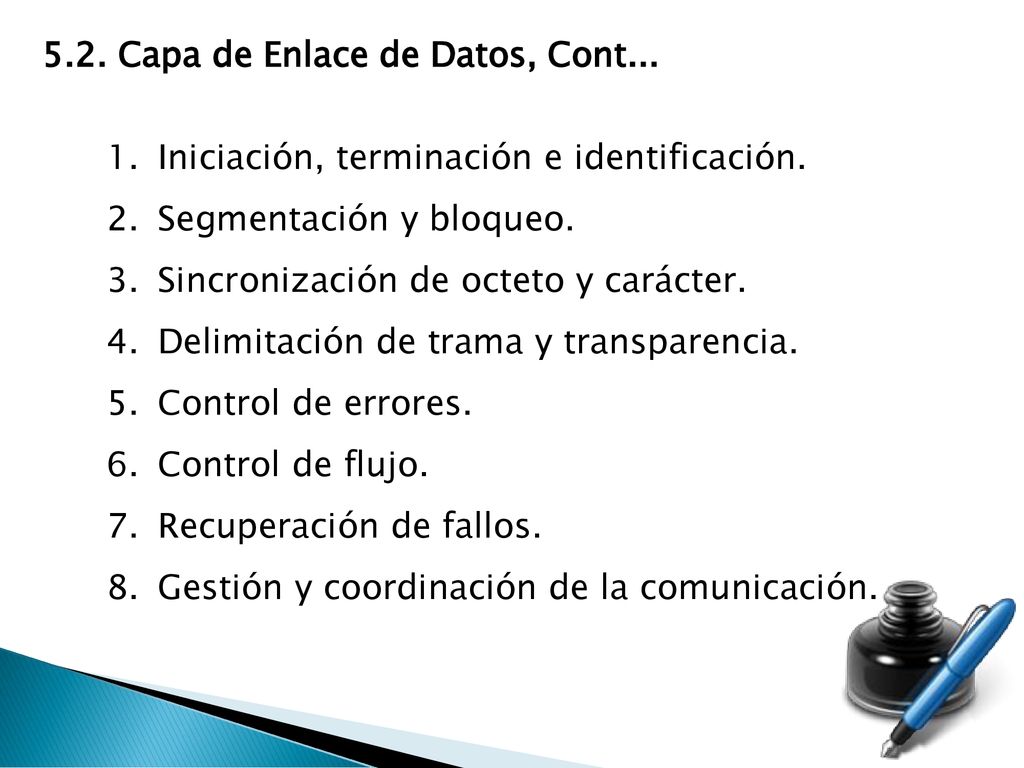

Iniciación, terminación e identificación. Segmentación y bloqueo. Sincronización de octeto y carácter. Delimitación de trama y transparencia. Control de errores. Control de flujo. Recuperación de fallos. Gestión y coordinación de la comunicación.

23 Nivel de Enlace de Datos

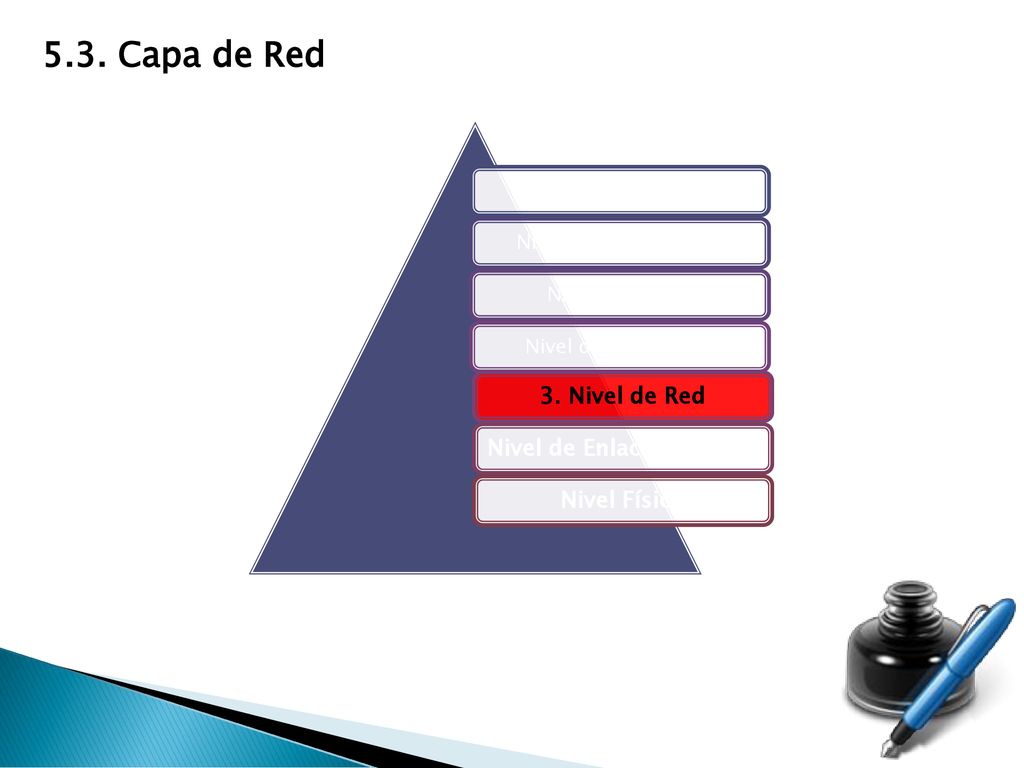

5.3. Capa de Red Nivel de Aplicación Nivel de Presentación Nivel de Sesión Nivel de Transporte 3. Nivel de Red Nivel de Enlace de Datos Nivel Físico

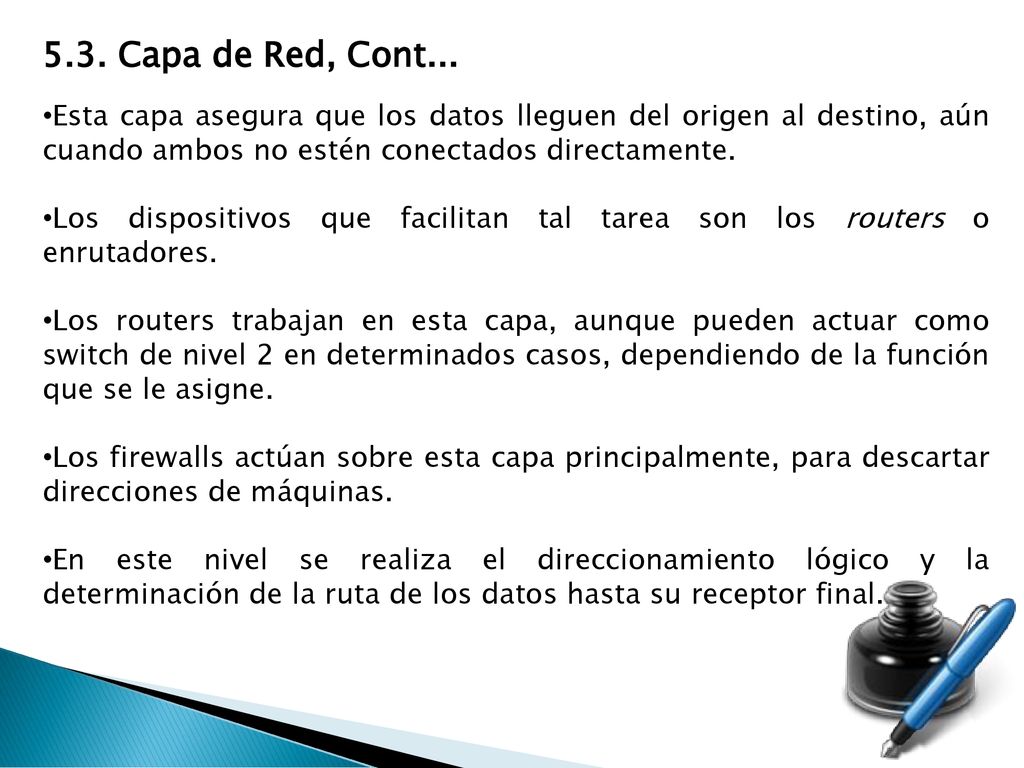

24 5.3. Capa de Red, Cont... Esta capa asegura que los datos lleguen del origen al destino, aún cuando ambos no estén conectados directamente. Los dispositivos que facilitan tal tarea son los routers o enrutadores. Los routers trabajan en esta capa, aunque pueden actuar como switch de nivel 2 en determinados casos, dependiendo de la función que se le asigne. Los firewalls actúan sobre esta capa principalmente, para descartar direcciones de máquinas. En este nivel se realiza el direccionamiento lógico y la determinación de la ruta de los datos hasta su receptor final.

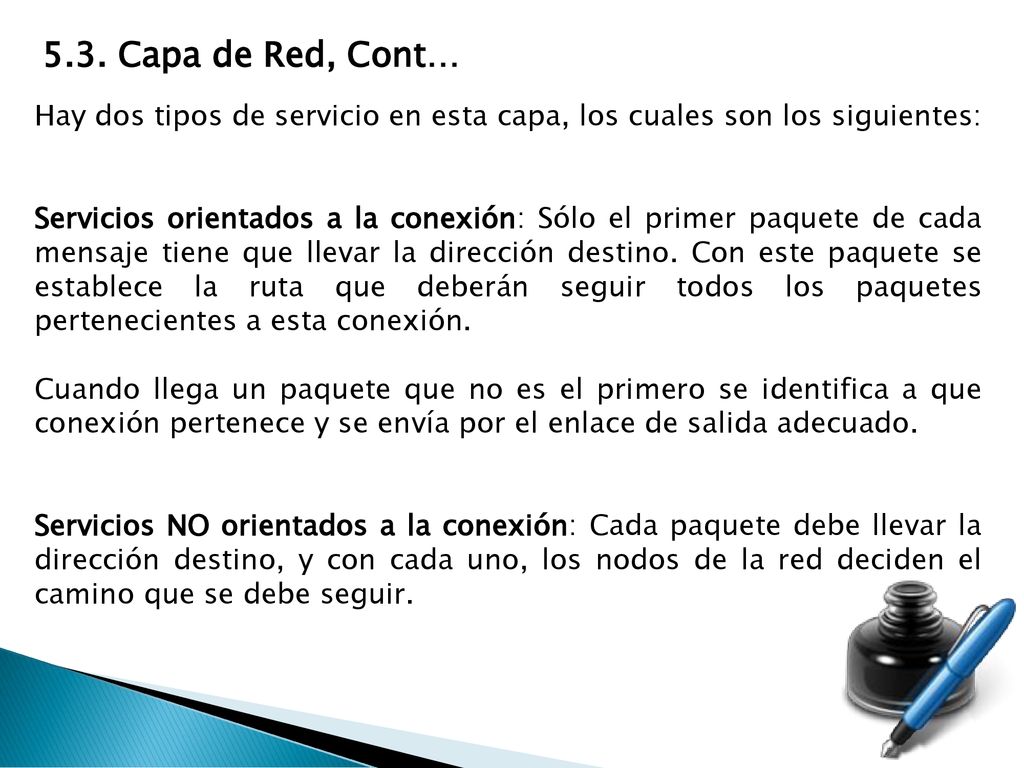

25 5.3. Capa de Red, Cont… Hay dos tipos de servicio en esta capa, los cuales son los siguientes: Servicios orientados a la conexión: Sólo el primer paquete de cada mensaje tiene que llevar la dirección destino. Con este paquete se establece la ruta que deberán seguir todos los paquetes pertenecientes a esta conexión. Cuando llega un paquete que no es el primero se identifica a que conexión pertenece y se envía por el enlace de salida adecuado. Servicios NO orientados a la conexión: Cada paquete debe llevar la dirección destino, y con cada uno, los nodos de la red deciden el camino que se debe seguir.

26 Las siete capas del Modelo OSI

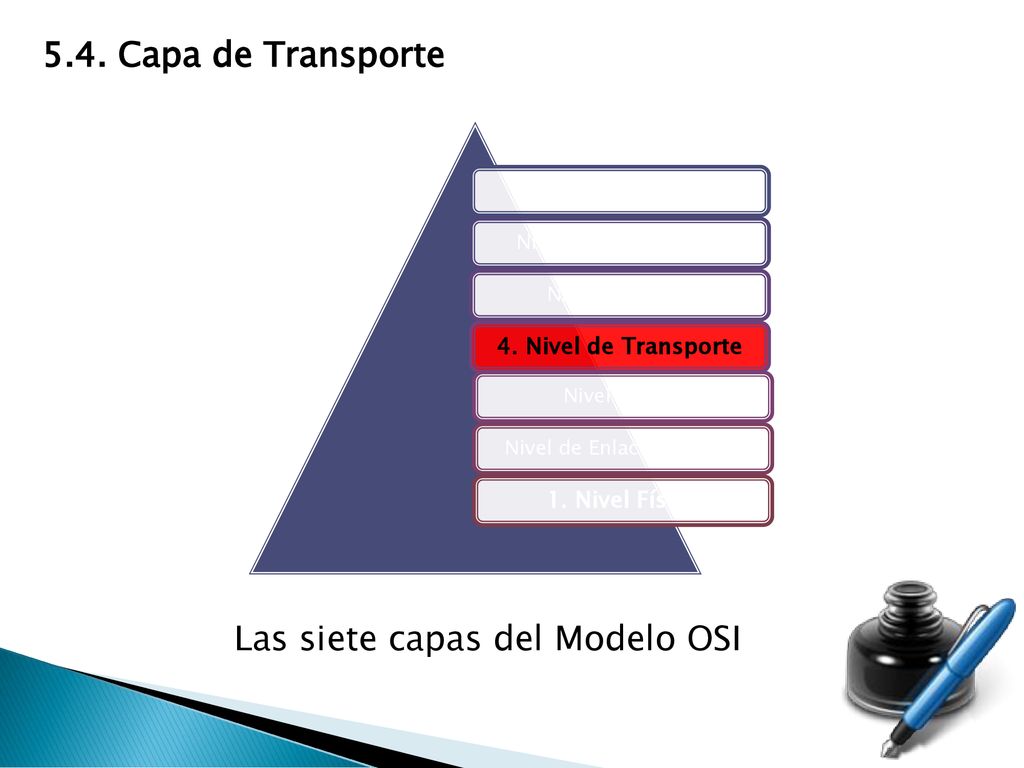

5.4. Capa de Transporte Nivel de Aplicación Nivel de Presentación Nivel de Sesión 4. Nivel de Transporte Nivel de Red Nivel de Enlace de Datos 1. Nivel Físico Las siete capas del Modelo OSI

27 Porque consideras que puede llamarse Capa de Transporte…?
VIRGINIA Porque consideras que puede llamarse Capa de Transporte…?

28 5.4. Capa de Transporte, Cont...

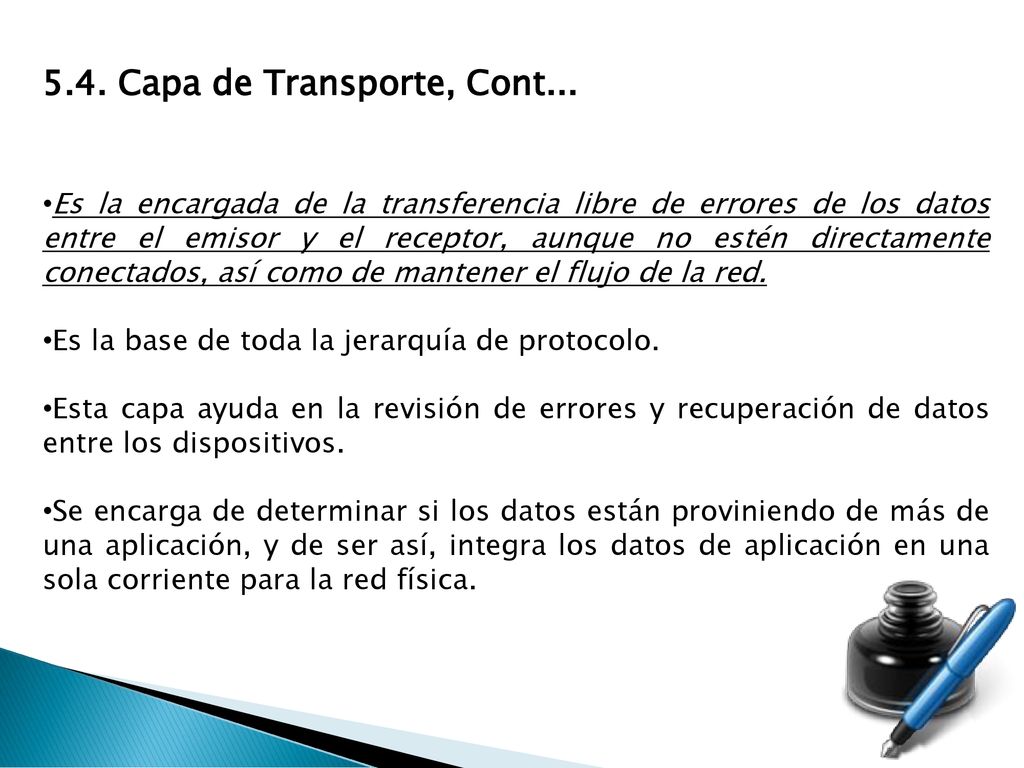

Es la encargada de la transferencia libre de errores de los datos entre el emisor y el receptor, aunque no estén directamente conectados, así como de mantener el flujo de la red. Es la base de toda la jerarquía de protocolo. Esta capa ayuda en la revisión de errores y recuperación de datos entre los dispositivos. Se encarga de determinar si los datos están proviniendo de más de una aplicación, y de ser así, integra los datos de aplicación en una sola corriente para la red física.

29 5.4. Capa de Transporte, Cont...

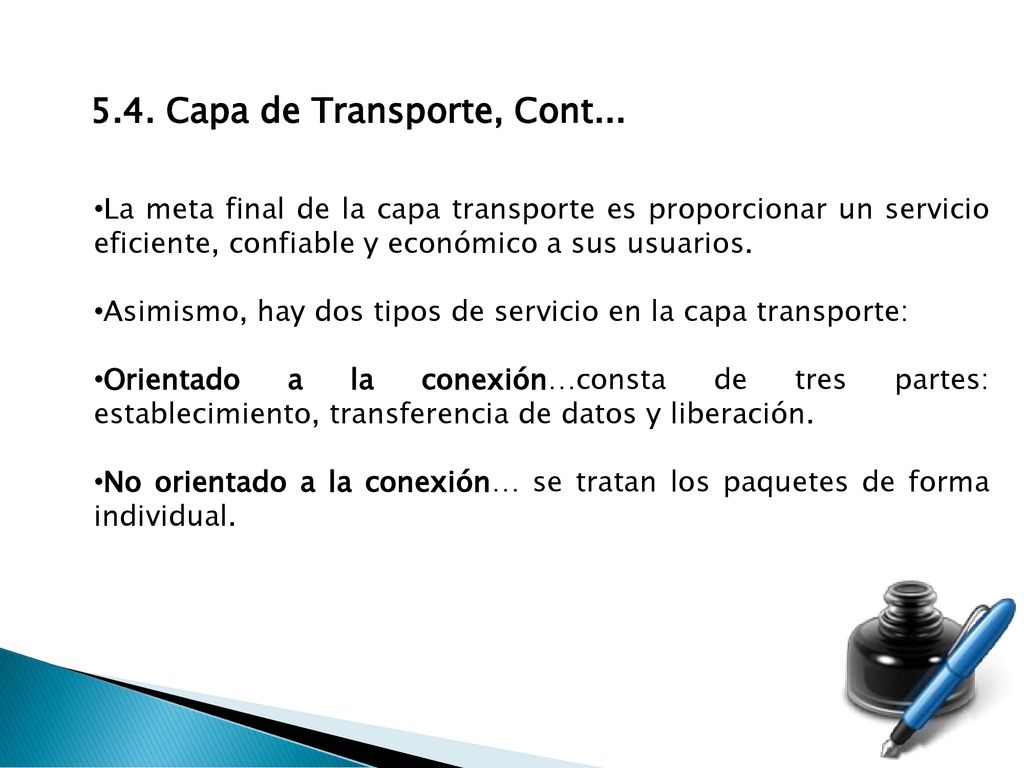

La meta final de la capa transporte es proporcionar un servicio eficiente, confiable y económico a sus usuarios. Asimismo, hay dos tipos de servicio en la capa transporte: Orientado a la conexión…consta de tres partes: establecimiento, transferencia de datos y liberación. No orientado a la conexión… se tratan los paquetes de forma individual.

30 Nivel de Enlace de Datos

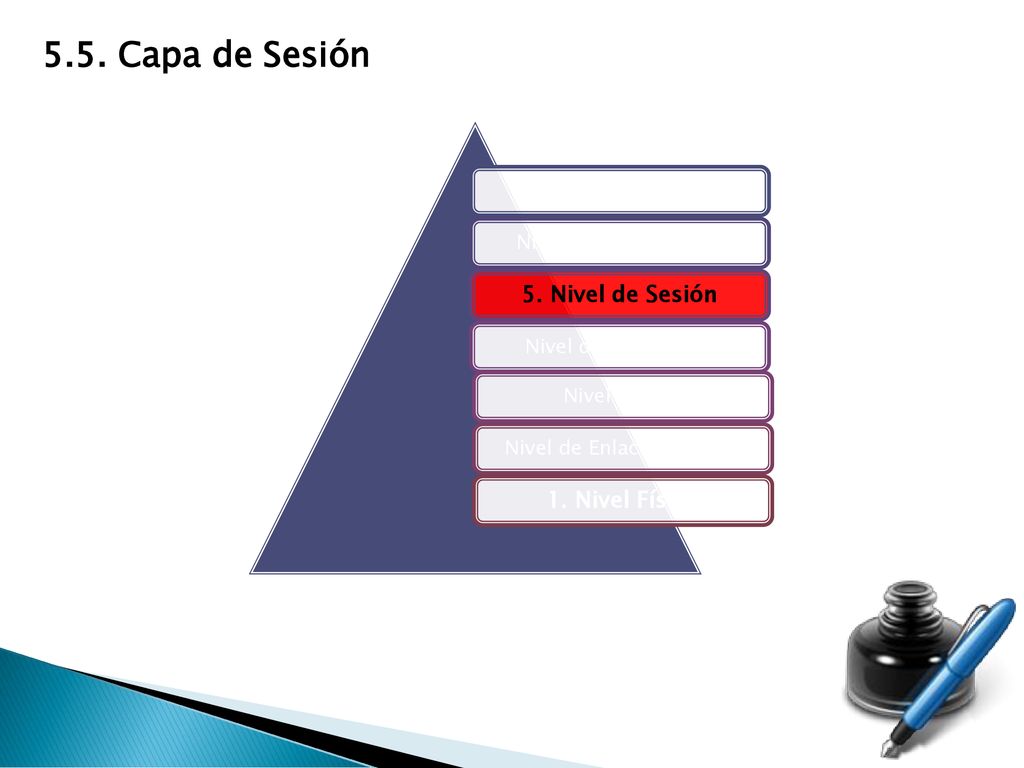

5.5. Capa de Sesión Nivel de Aplicación Nivel de Presentación 5. Nivel de Sesión Nivel de Transporte Nivel de Red Nivel de Enlace de Datos 1. Nivel Físico

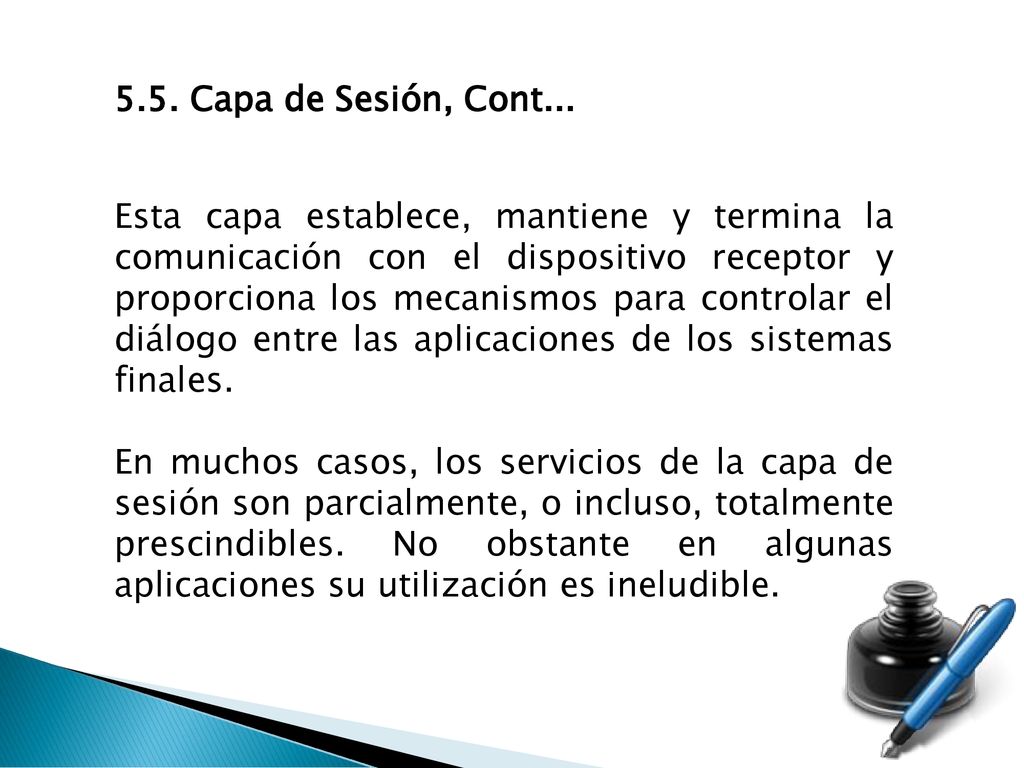

31 5.5. Capa de Sesión, Cont... Esta capa establece, mantiene y termina la comunicación con el dispositivo receptor y proporciona los mecanismos para controlar el diálogo entre las aplicaciones de los sistemas finales. En muchos casos, los servicios de la capa de sesión son parcialmente, o incluso, totalmente prescindibles. No obstante en algunas aplicaciones su utilización es ineludible.

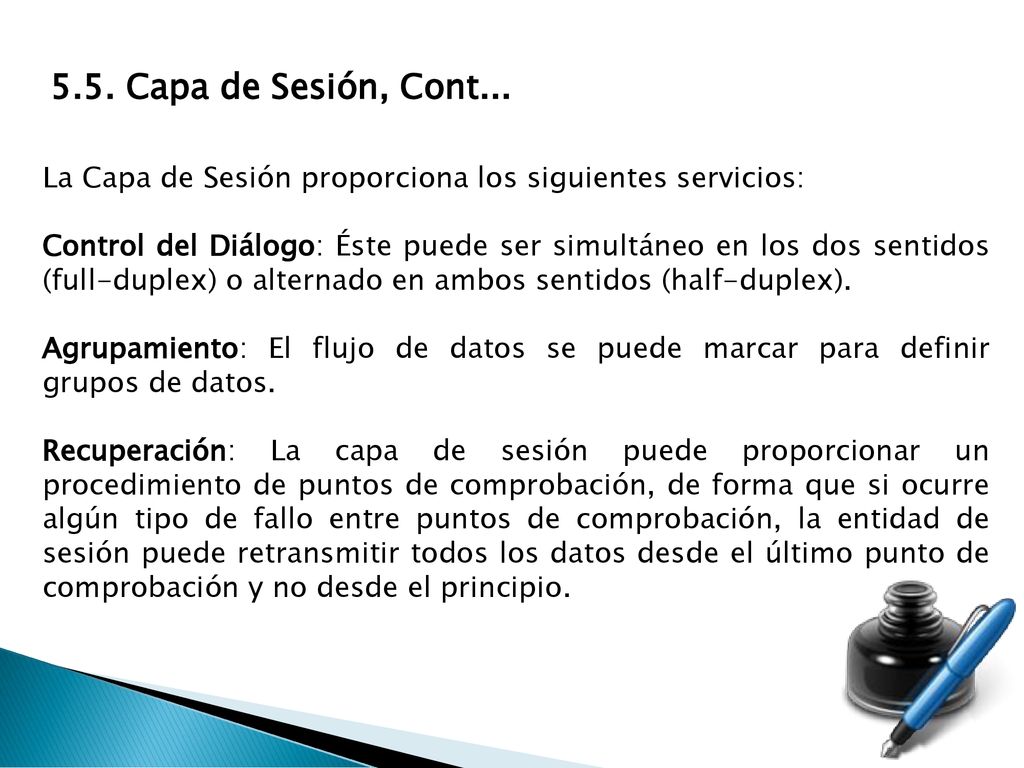

32 5.5. Capa de Sesión, Cont... La Capa de Sesión proporciona los siguientes servicios: Control del Diálogo: Éste puede ser simultáneo en los dos sentidos (full-duplex) o alternado en ambos sentidos (half-duplex). Agrupamiento: El flujo de datos se puede marcar para definir grupos de datos. Recuperación: La capa de sesión puede proporcionar un procedimiento de puntos de comprobación, de forma que si ocurre algún tipo de fallo entre puntos de comprobación, la entidad de sesión puede retransmitir todos los datos desde el último punto de comprobación y no desde el principio.

33 Las siete capas del Modelo OSI

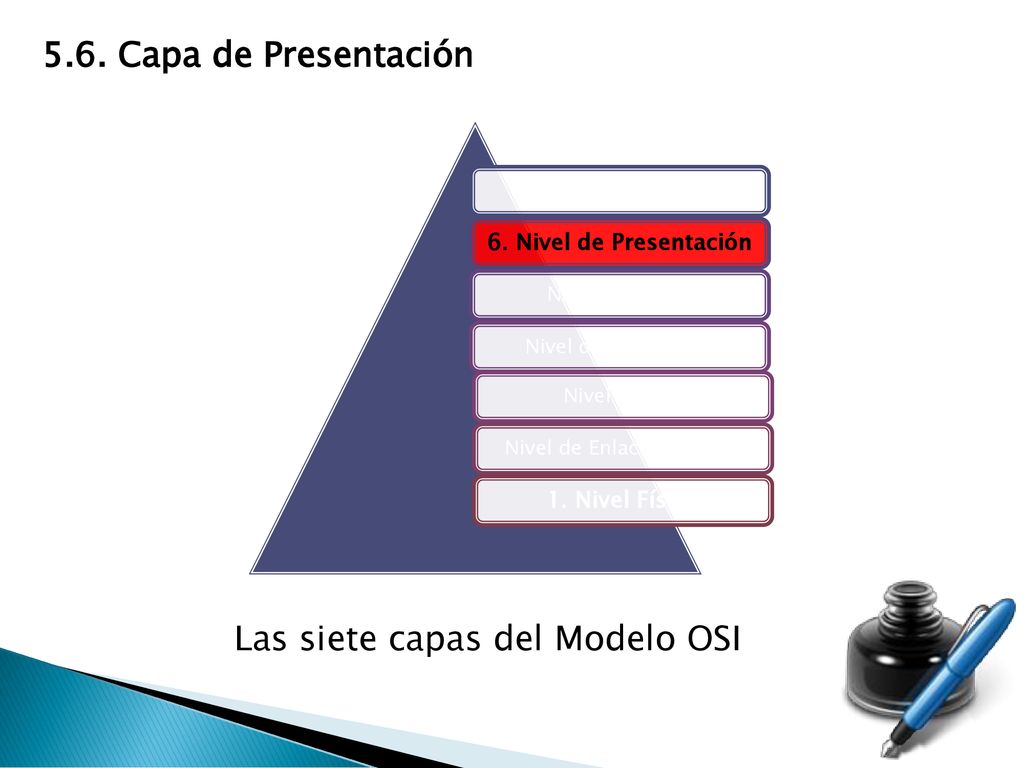

5.6. Capa de Presentación Nivel de Aplicación 6. Nivel de Presentación Nivel de Sesión Nivel de Transporte Nivel de Red Nivel de Enlace de Datos 1. Nivel Físico Las siete capas del Modelo OSI

34 5.6. Capa de Presentación, Cont...

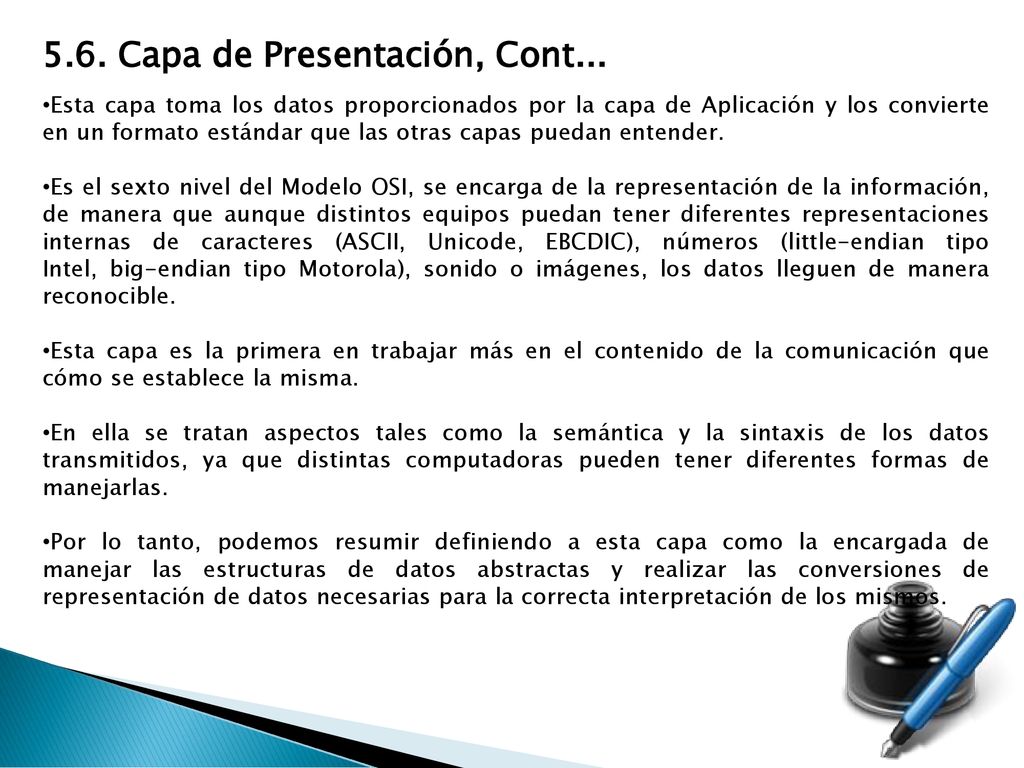

Esta capa toma los datos proporcionados por la capa de Aplicación y los convierte en un formato estándar que las otras capas puedan entender. Es el sexto nivel del Modelo OSI, se encarga de la representación de la información, de manera que aunque distintos equipos puedan tener diferentes representaciones internas de caracteres (ASCII, Unicode, EBCDIC), números (little-endian tipo Intel, big-endian tipo Motorola), sonido o imágenes, los datos lleguen de manera reconocible. Esta capa es la primera en trabajar más en el contenido de la comunicación que cómo se establece la misma. En ella se tratan aspectos tales como la semántica y la sintaxis de los datos transmitidos, ya que distintas computadoras pueden tener diferentes formas de manejarlas. Por lo tanto, podemos resumir definiendo a esta capa como la encargada de manejar las estructuras de datos abstractas y realizar las conversiones de representación de datos necesarias para la correcta interpretación de los mismos.

35 5.6. Capa de Presentación, Cont...

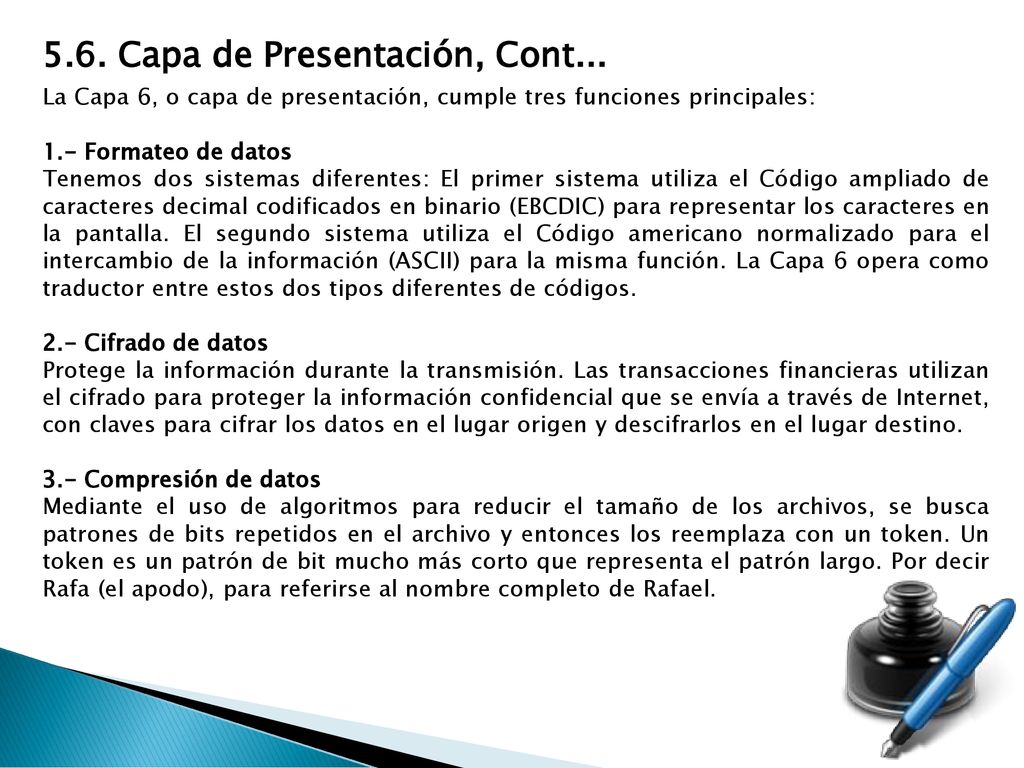

La Capa 6, o capa de presentación, cumple tres funciones principales: 1.- Formateo de datos Tenemos dos sistemas diferentes: El primer sistema utiliza el Código ampliado de caracteres decimal codificados en binario (EBCDIC) para representar los caracteres en la pantalla. El segundo sistema utiliza el Código americano normalizado para el intercambio de la información (ASCII) para la misma función. La Capa 6 opera como traductor entre estos dos tipos diferentes de códigos. 2.- Cifrado de datos Protege la información durante la transmisión. Las transacciones financieras utilizan el cifrado para proteger la información confidencial que se envía a través de Internet, con claves para cifrar los datos en el lugar origen y descifrarlos en el lugar destino. 3.- Compresión de datos Mediante el uso de algoritmos para reducir el tamaño de los archivos, se busca patrones de bits repetidos en el archivo y entonces los reemplaza con un token. Un token es un patrón de bit mucho más corto que representa el patrón largo. Por decir Rafa (el apodo), para referirse al nombre completo de Rafael.

36 Cuando trabajamos en un archivo EXCEL en que capa estamos trabajando…?
GERMAIN Cuando trabajamos en un archivo EXCEL en que capa estamos trabajando…?

37 Las siete capas del Modelo OSI

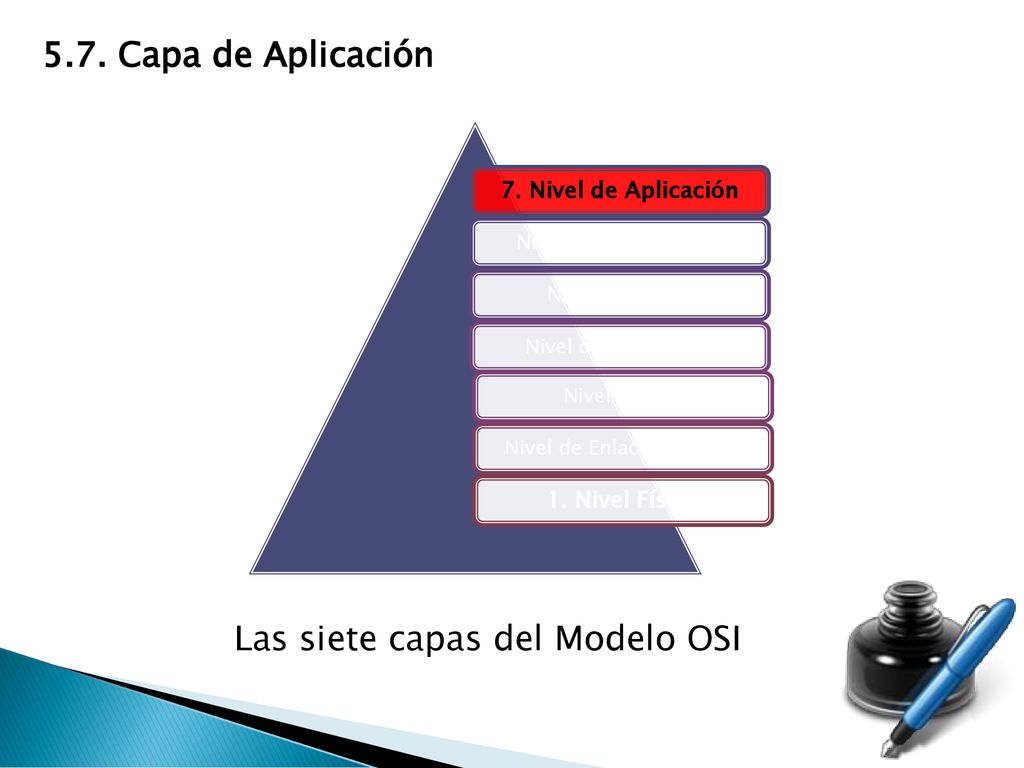

5.7. Capa de Aplicación 7. Nivel de Aplicación Nivel de Presentación Nivel de Sesión Nivel de Transporte Nivel de Red Nivel de Enlace de Datos 1. Nivel Físico Las siete capas del Modelo OSI

38 5.7. Capa de Aplicación, Cont...

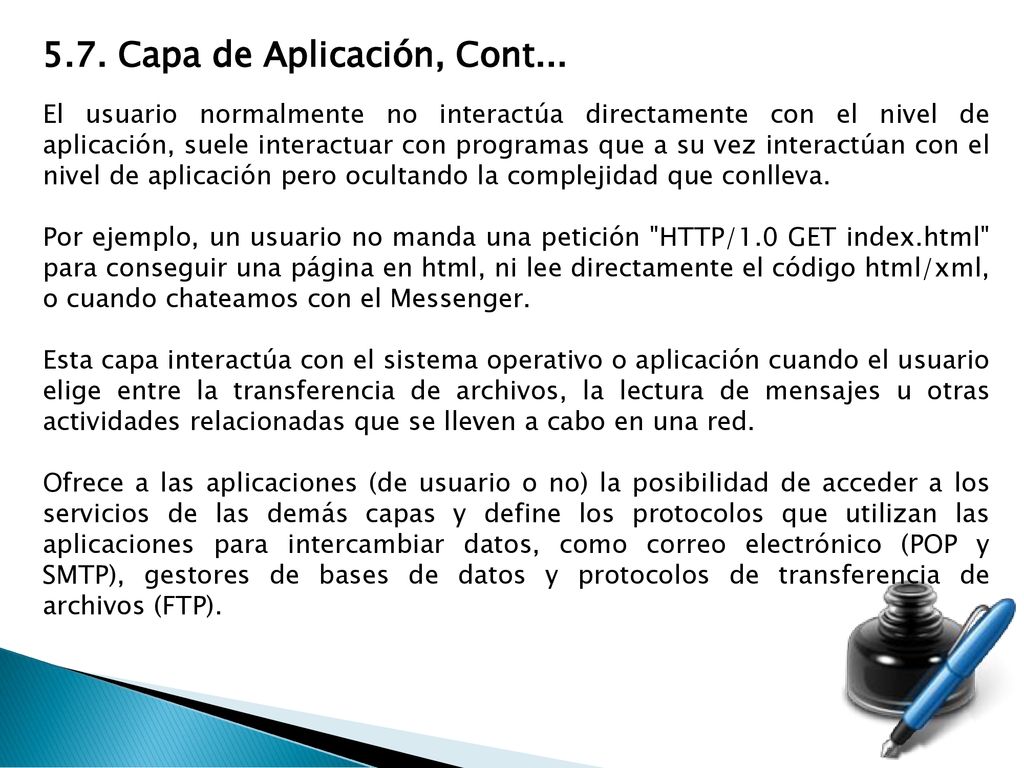

El usuario normalmente no interactúa directamente con el nivel de aplicación, suele interactuar con programas que a su vez interactúan con el nivel de aplicación pero ocultando la complejidad que conlleva. Por ejemplo, un usuario no manda una petición "HTTP/1.0 GET index.html" para conseguir una página en html, ni lee directamente el código html/xml, o cuando chateamos con el Messenger. Esta capa interactúa con el sistema operativo o aplicación cuando el usuario elige entre la transferencia de archivos, la lectura de mensajes u otras actividades relacionadas que se lleven a cabo en una red. Ofrece a las aplicaciones (de usuario o no) la posibilidad de acceder a los servicios de las demás capas y define los protocolos que utilizan las aplicaciones para intercambiar datos, como correo electrónico (POP y SMTP), gestores de bases de datos y protocolos de transferencia de archivos (FTP).

39 5.7. Capa de Aplicación, Cont...

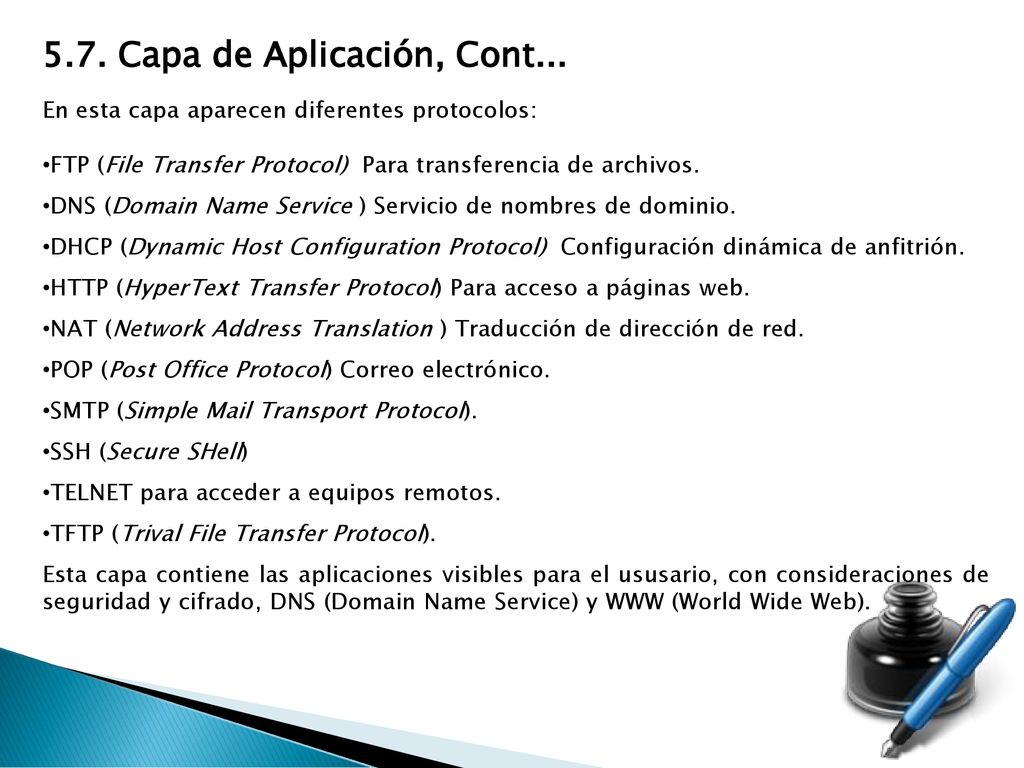

En esta capa aparecen diferentes protocolos: FTP (File Transfer Protocol)  Para transferencia de archivos. DNS (Domain Name Service ) Servicio de nombres de dominio. DHCP (Dynamic Host Configuration Protocol) Configuración dinámica de anfitrión. HTTP (HyperText Transfer Protocol) Para acceso a páginas web. NAT (Network Address Translation ) Traducción de dirección de red. POP (Post Office Protocol) Correo electrónico. SMTP (Simple Mail Transport Protocol). SSH (Secure SHell) TELNET para acceder a equipos remotos. TFTP (Trival File Transfer Protocol). Esta capa contiene las aplicaciones visibles para el ususario, con consideraciones de seguridad y cifrado, DNS (Domain Name Service) y WWW (World Wide Web).

40 LUIS ESCOBAR Los equipos de comunicación como el SWITCH trabajan en alguna determinada capa del modelo OSI…?

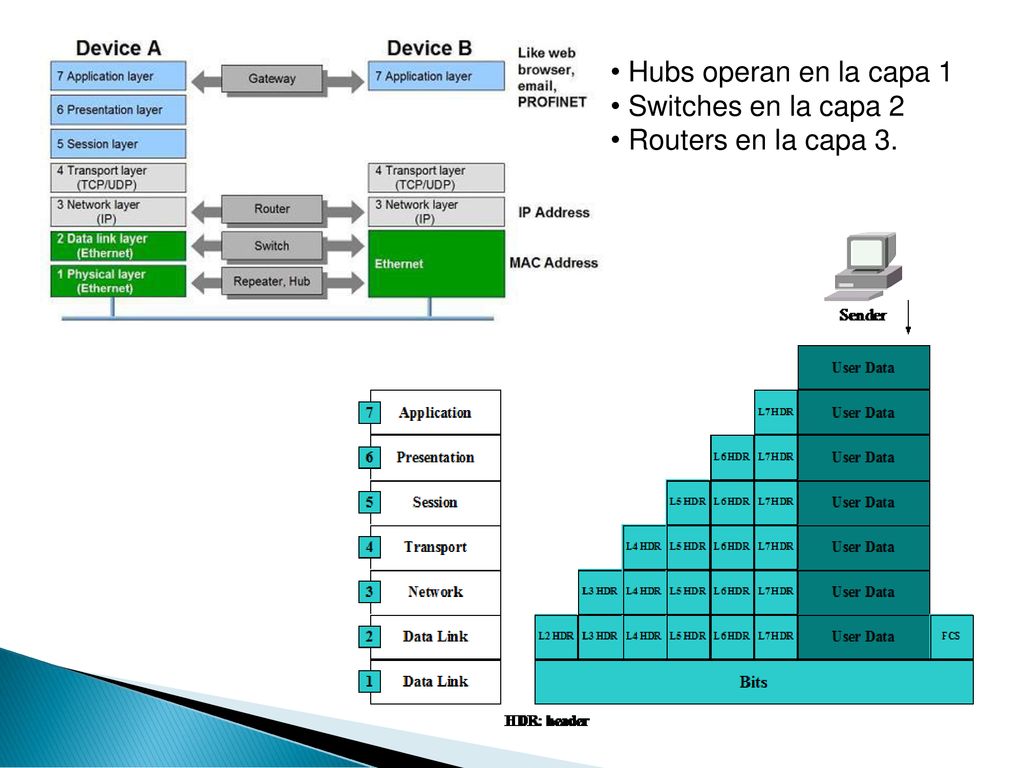

41 Hubs operan en la capa 1 Switches en la capa 2 Routers en la capa 3.

42 6. El Modelo OSI y los Desafíos de la Actualidad

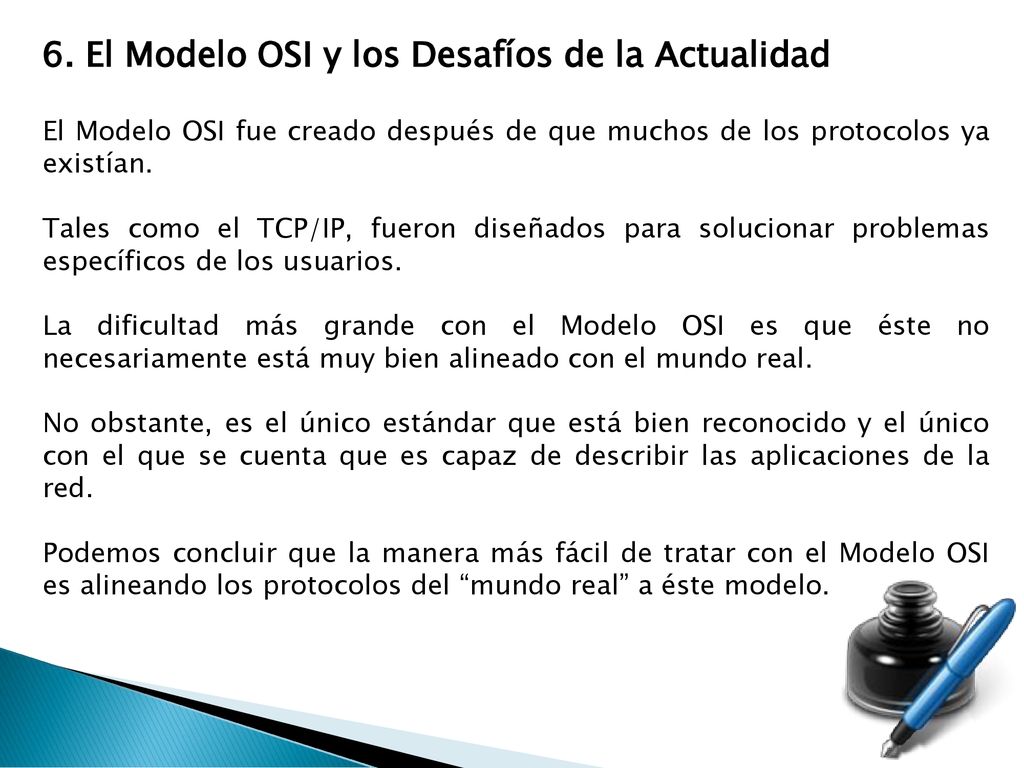

El Modelo OSI fue creado después de que muchos de los protocolos ya existían. Tales como el TCP/IP, fueron diseñados para solucionar problemas específicos de los usuarios. La dificultad más grande con el Modelo OSI es que éste no necesariamente está muy bien alineado con el mundo real. No obstante, es el único estándar que está bien reconocido y el único con el que se cuenta que es capaz de describir las aplicaciones de la red. Podemos concluir que la manera más fácil de tratar con el Modelo OSI es alineando los protocolos del “mundo real” a éste modelo.

43 6. El Modelo OSI y los Desafíos de la Actualidad, Cont...

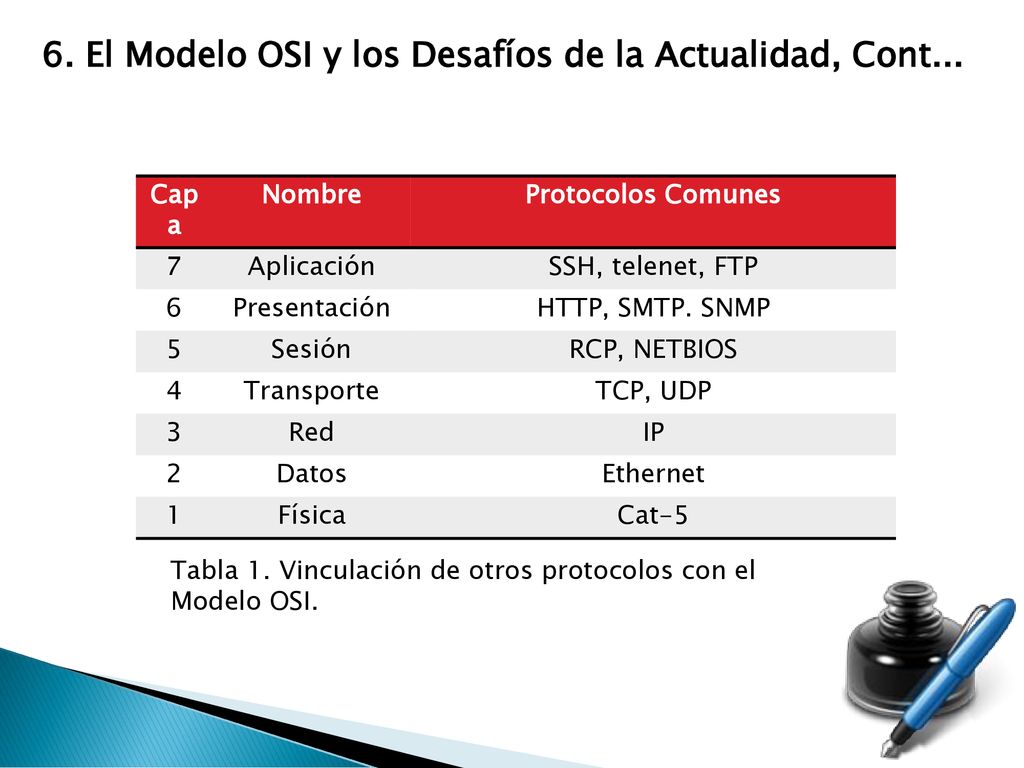

Capa Nombre Protocolos Comunes 7 Aplicación SSH, telenet, FTP 6 Presentación HTTP, SMTP. SNMP 5 Sesión RCP, NETBIOS 4 Transporte TCP, UDP 3 Red IP 2 Datos Ethernet 1 Física Cat-5 Tabla 1. Vinculación de otros protocolos con el Modelo OSI.

44 6. El Modelo OSI y los Desafíos de la Actualidad, Cont…

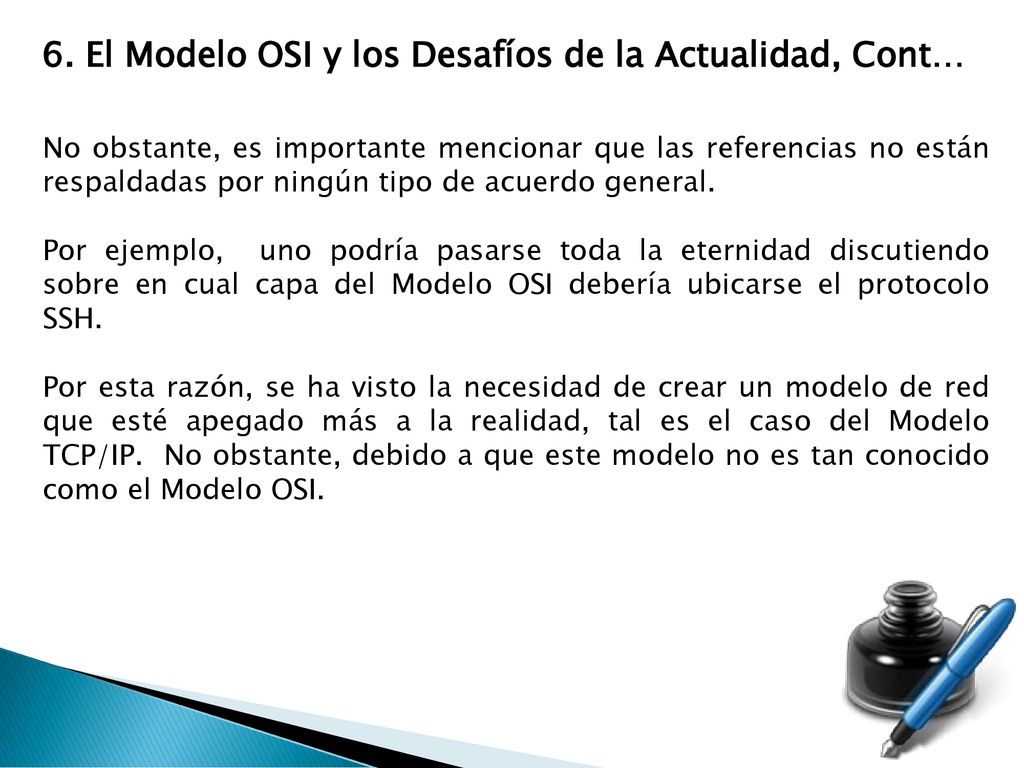

No obstante, es importante mencionar que las referencias no están respaldadas por ningún tipo de acuerdo general. Por ejemplo, uno podría pasarse toda la eternidad discutiendo sobre en cual capa del Modelo OSI debería ubicarse el protocolo SSH. Por esta razón, se ha visto la necesidad de crear un modelo de red que esté apegado más a la realidad, tal es el caso del Modelo TCP/IP. No obstante, debido a que este modelo no es tan conocido como el Modelo OSI.

45 6. El Modelo OSI y los Desafíos de la Actualidad, Cont...

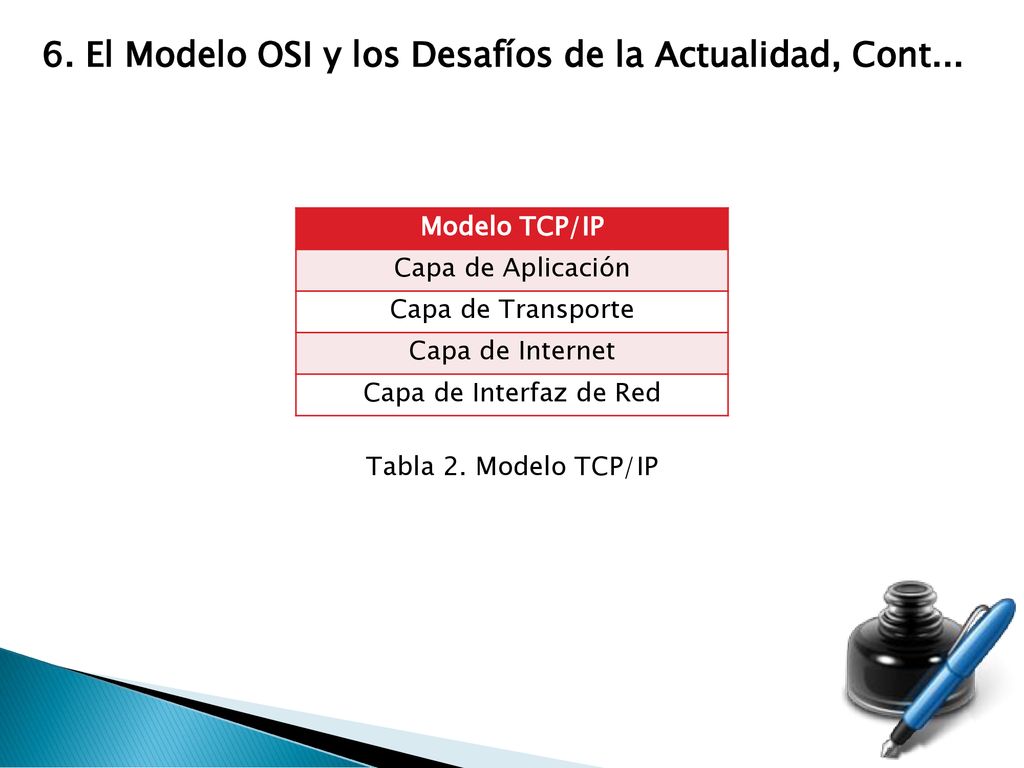

Modelo TCP/IP Capa de Aplicación Capa de Transporte Capa de Internet Capa de Interfaz de Red Tabla 2. Modelo TCP/IP

46 SOMEBODY De acuerdo a su experiencia laboral, que desafío puedes compartirnos que tiene el Modelo OSI…?

47 7. Palabras Clave. 7.1. Protocolo de red.

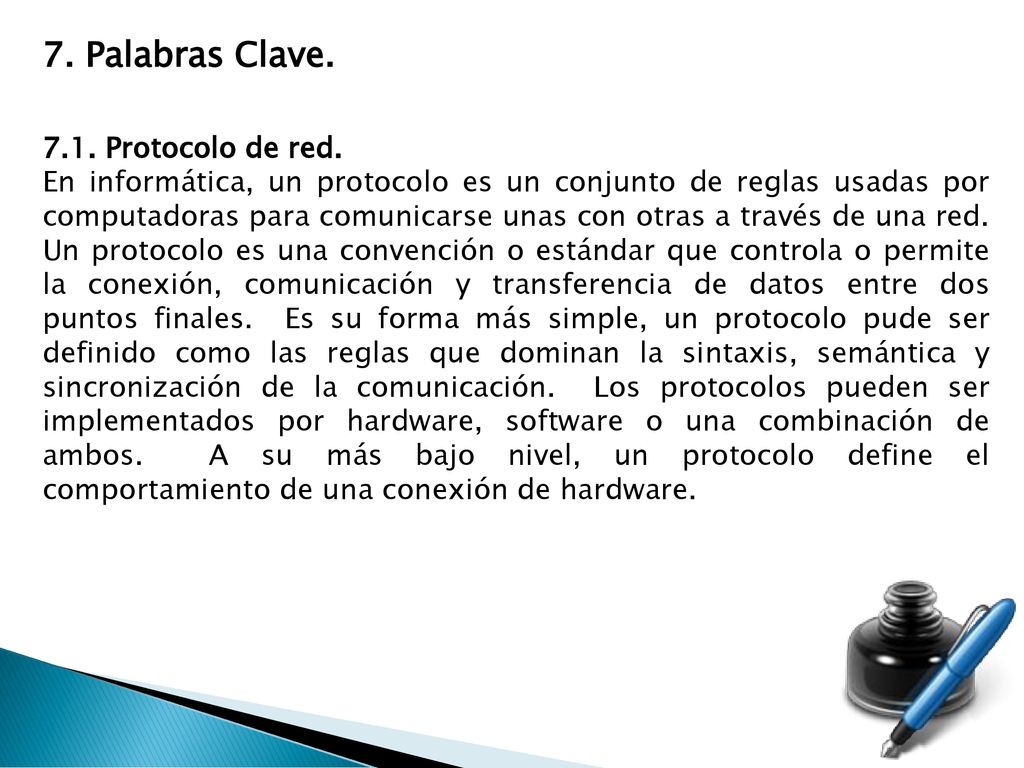

En informática, un protocolo es un conjunto de reglas usadas por computadoras para comunicarse unas con otras a través de una red. Un protocolo es una convención o estándar que controla o permite la conexión, comunicación y transferencia de datos entre dos puntos finales. Es su forma más simple, un protocolo pude ser definido como las reglas que dominan la sintaxis, semántica y sincronización de la comunicación. Los protocolos pueden ser implementados por hardware, software o una combinación de ambos. A su más bajo nivel, un protocolo define el comportamiento de una conexión de hardware.

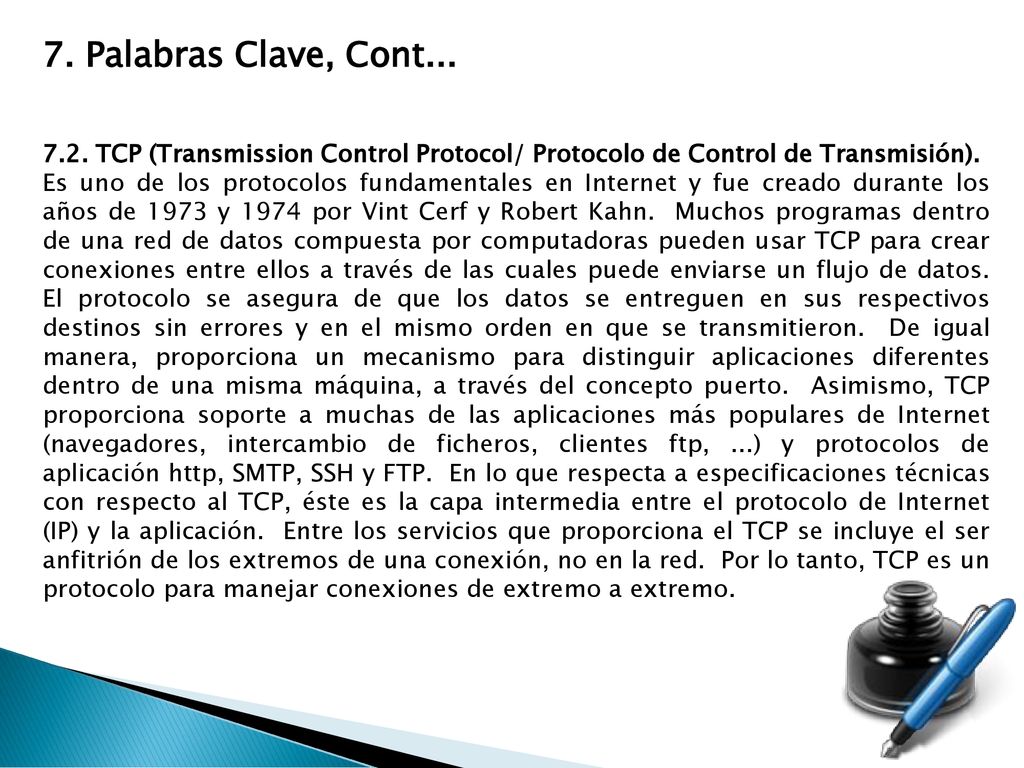

48 7. Palabras Clave, Cont... 7.2. TCP (Transmission Control Protocol/ Protocolo de Control de Transmisión). Es uno de los protocolos fundamentales en Internet y fue creado durante los años de 1973 y 1974 por Vint Cerf y Robert Kahn. Muchos programas dentro de una red de datos compuesta por computadoras pueden usar TCP para crear conexiones entre ellos a través de las cuales puede enviarse un flujo de datos. El protocolo se asegura de que los datos se entreguen en sus respectivos destinos sin errores y en el mismo orden en que se transmitieron. De igual manera, proporciona un mecanismo para distinguir aplicaciones diferentes dentro de una misma máquina, a través del concepto puerto. Asimismo, TCP proporciona soporte a muchas de las aplicaciones más populares de Internet (navegadores, intercambio de ficheros, clientes ftp, ...) y protocolos de aplicación http, SMTP, SSH y FTP. En lo que respecta a especificaciones técnicas con respecto al TCP, éste es la capa intermedia entre el protocolo de Internet (IP) y la aplicación. Entre los servicios que proporciona el TCP se incluye el ser anfitrión de los extremos de una conexión, no en la red. Por lo tanto, TCP es un protocolo para manejar conexiones de extremo a extremo.

49 7. Palabras Clave, Cont... 7.3. Dirección IP.

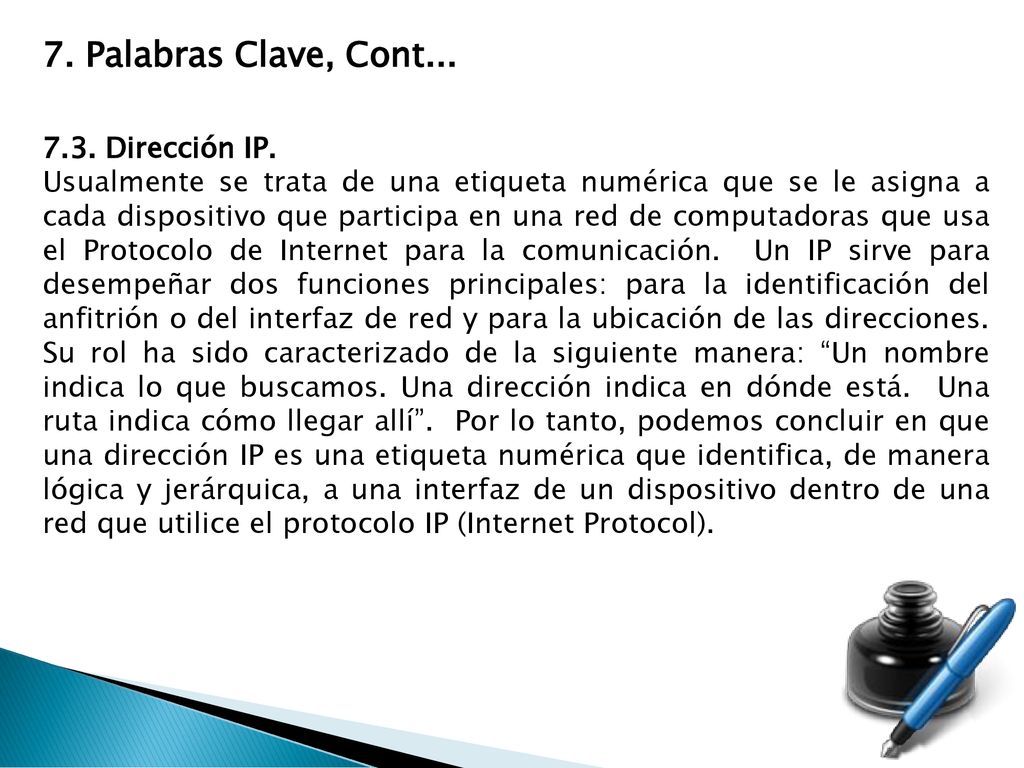

Usualmente se trata de una etiqueta numérica que se le asigna a cada dispositivo que participa en una red de computadoras que usa el Protocolo de Internet para la comunicación. Un IP sirve para desempeñar dos funciones principales: para la identificación del anfitrión o del interfaz de red y para la ubicación de las direcciones. Su rol ha sido caracterizado de la siguiente manera: “Un nombre indica lo que buscamos. Una dirección indica en dónde está. Una ruta indica cómo llegar allí”. Por lo tanto, podemos concluir en que una dirección IP es una etiqueta numérica que identifica, de manera lógica y jerárquica, a una interfaz de un dispositivo dentro de una red que utilice el protocolo IP (Internet Protocol).

50 7. Palabras Clave, Cont... 7.4. Trama de Red.

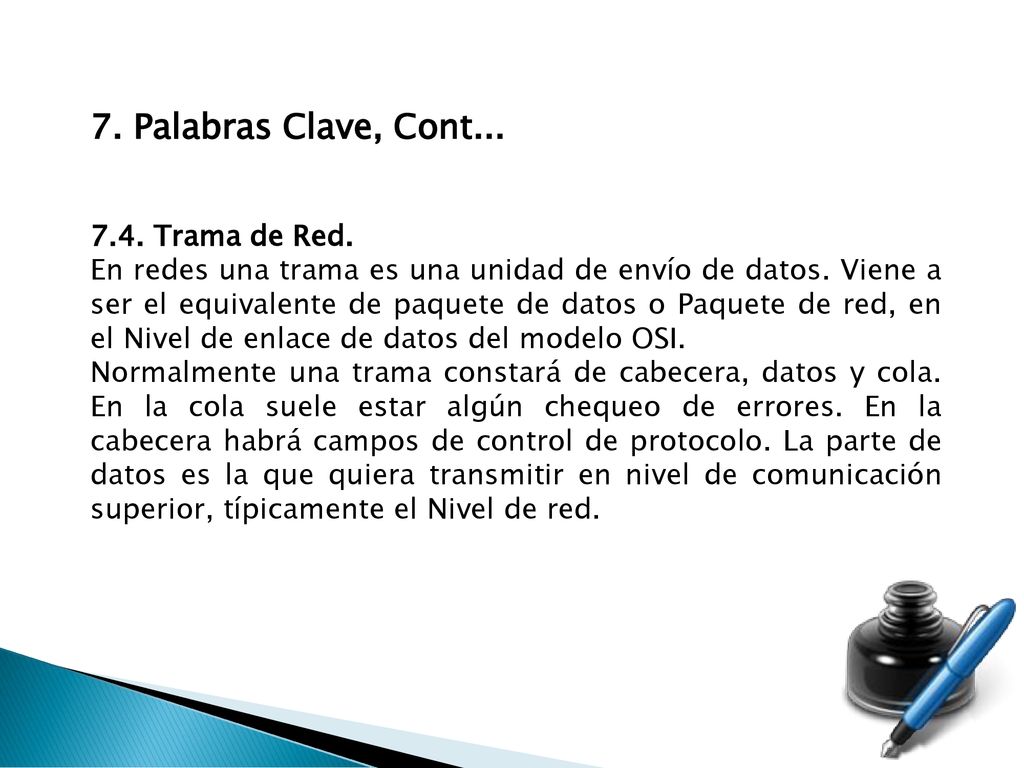

En redes una trama es una unidad de envío de datos. Viene a ser el equivalente de paquete de datos o Paquete de red, en el Nivel de enlace de datos del modelo OSI. Normalmente una trama constará de cabecera, datos y cola. En la cola suele estar algún chequeo de errores. En la cabecera habrá campos de control de protocolo. La parte de datos es la que quiera transmitir en nivel de comunicación superior, típicamente el Nivel de red.
