1 presentación de PROTOBOARD
Este Esta presentación, que se recomienda ver en modo de presentación, muestra las nuevas funciones de PowerPoint. Estas diapositivas están diseñadas para ofrecerle excelentes ideas para las presentaciones que creará en PowerPoint 2010. Para obtener más plantillas de muestra, haga clic en la pestaña Archivo y después, en la ficha Nuevo, haga clic en Plantillas de muestra.

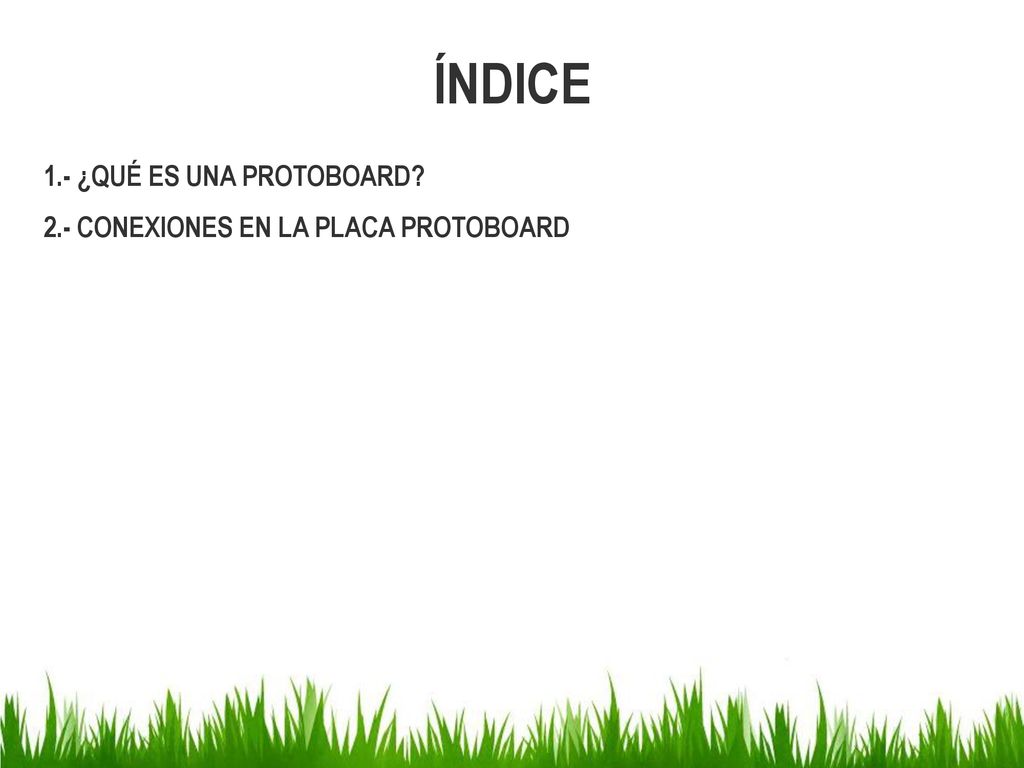

2 ÍNDICE 1.- ¿QUÉ ES UNA PROTOBOARD?
2.- CONEXIONES EN LA PLACA PROTOBOARD

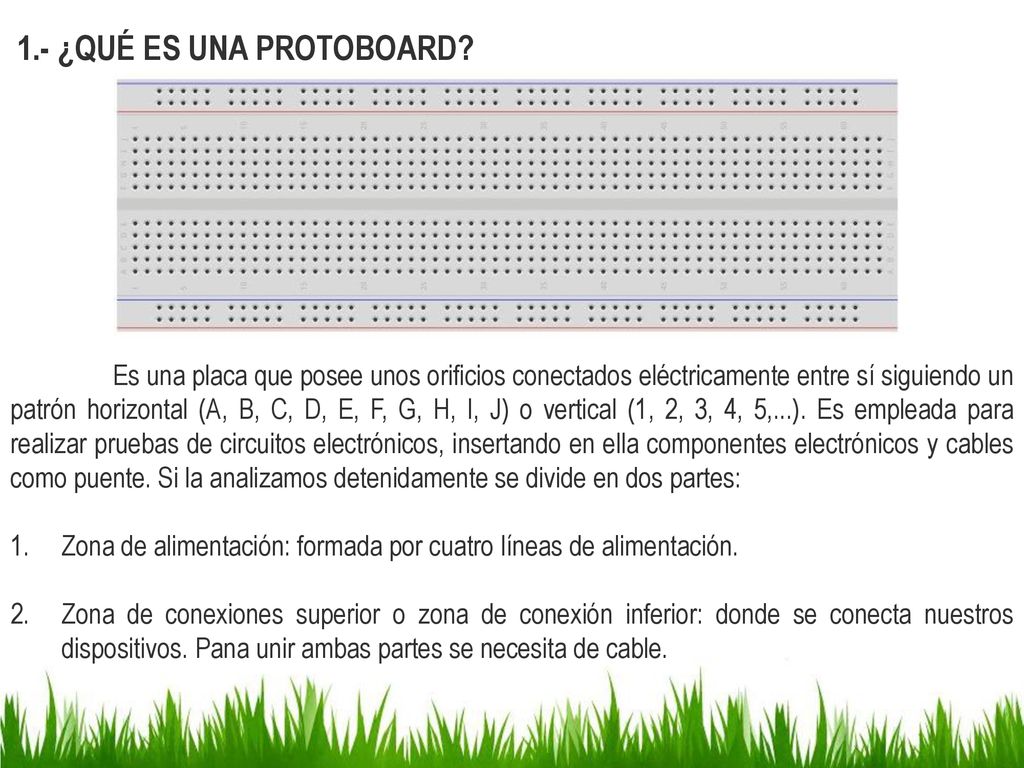

3 1.- ¿QUÉ ES UNA PROTOBOARD?
Es una placa que posee unos orificios conectados eléctricamente entre sí siguiendo un patrón horizontal (A, B, C, D, E, F, G, H, I, J) o vertical (1, 2, 3, 4, 5,...). Es empleada para realizar pruebas de circuitos electrónicos, insertando en ella componentes electrónicos y cables como puente. Si la analizamos detenidamente se divide en dos partes: Zona de alimentación: formada por cuatro líneas de alimentación. Zona de conexiones superior o zona de conexión inferior: donde se conecta nuestros dispositivos. Pana unir ambas partes se necesita de cable.

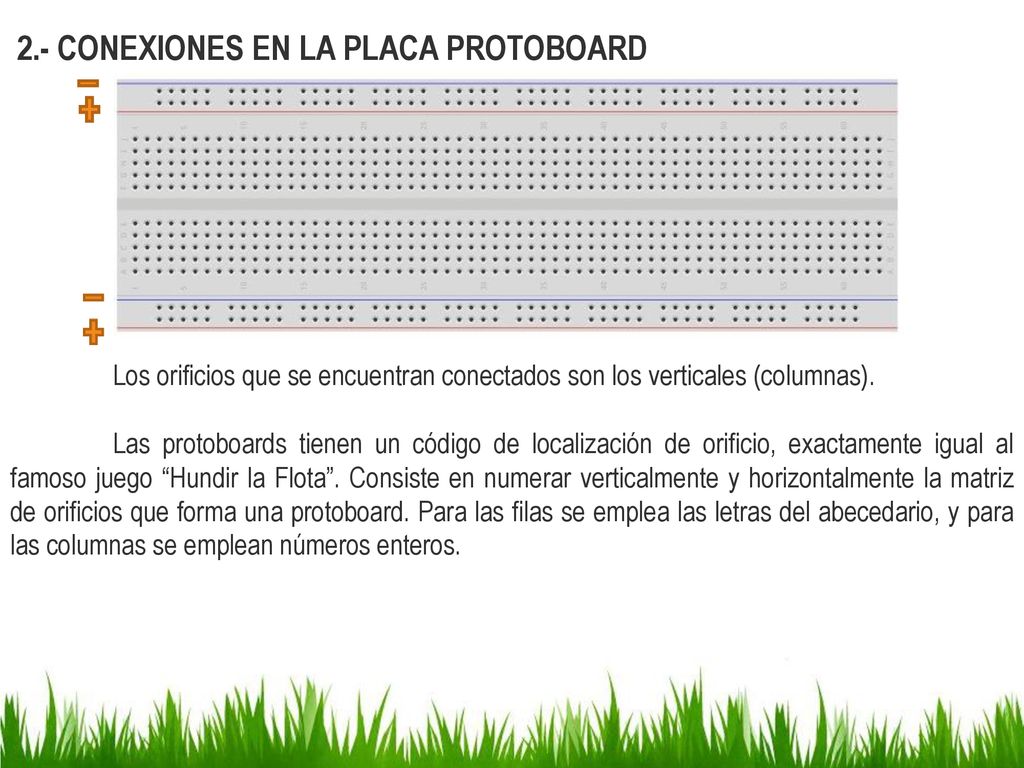

4 2.- CONEXIONES EN LA PLACA PROTOBOARD
Los orificios que se encuentran conectados son los verticales (columnas). Las protoboards tienen un código de localización de orificio, exactamente igual al famoso juego “Hundir la Flota”. Consiste en numerar verticalmente y horizontalmente la matriz de orificios que forma una protoboard. Para las filas se emplea las letras del abecedario, y para las columnas se emplean números enteros.

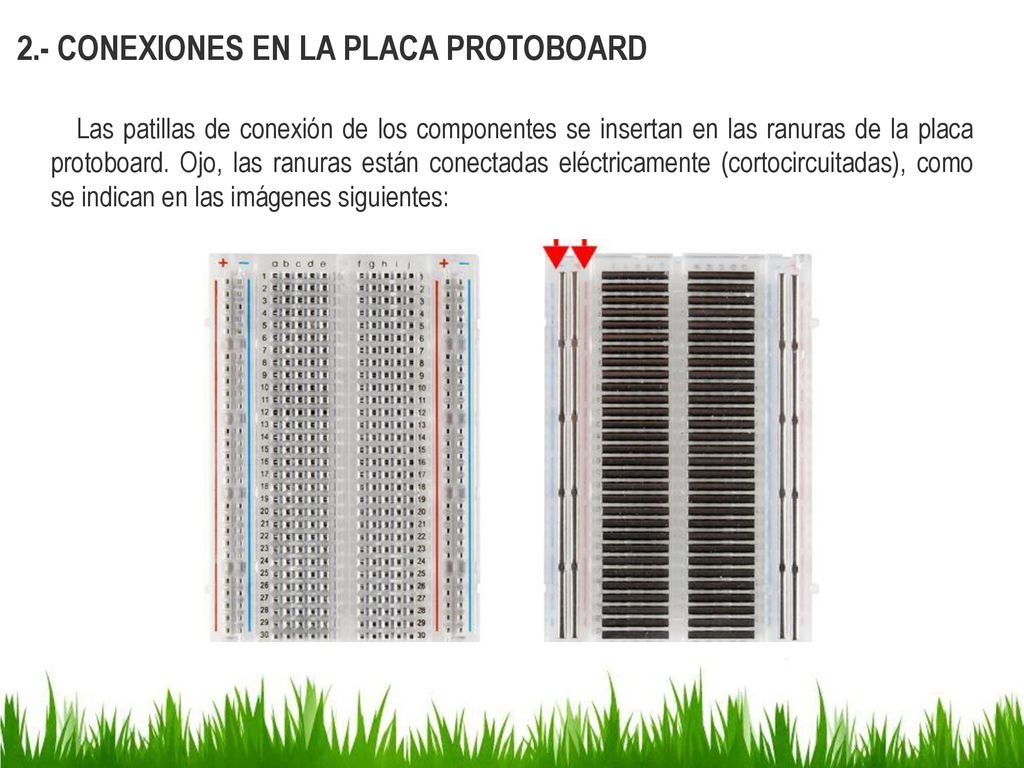

5 2.- CONEXIONES EN LA PLACA PROTOBOARD
Las patillas de conexión de los componentes se insertan en las ranuras de la placa protoboard. Ojo, las ranuras están conectadas eléctricamente (cortocircuitadas), como se indican en las imágenes siguientes:

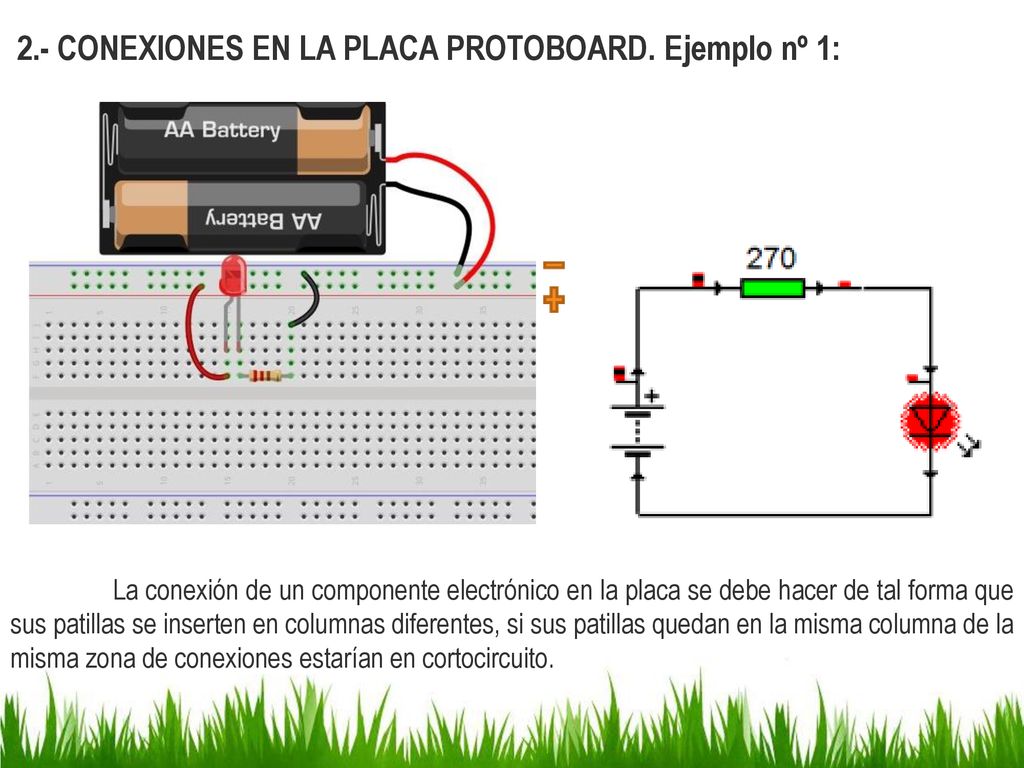

6 2.- CONEXIONES EN LA PLACA PROTOBOARD. Ejemplo nº 1:
La conexión de un componente electrónico en la placa se debe hacer de tal forma que sus patillas se inserten en columnas diferentes, si sus patillas quedan en la misma columna de la misma zona de conexiones estarían en cortocircuito.
