1 Fundamentos de SIG Formatos de datos Máster de TD y SIG

2 Formatos de datos disponibles.
Tanto para datos ráster como para datos vectoriales hay muchos formatos de datos. Cuando nos llegue un formato de datos, podemos tratar de encontrarlo entre la lista de los formatos de datos soportados por nuestro software. Alternativamente podemos mirar si encontramos un programa de importación. P.ej si está soportado por la librería GDAL / OGR.. Una librería de código abierto que da acceso a decenas de formatos tanto ráster como vector y que está en constante evolución. Las FWTools son una manera de instalado GDAL / OGR para Windows muy fácil de utilizar. La herramienta se puede invocar desde línea de comando lleva una aplicación para los formatos ráster para hacer la transformación de manera gráfica. Master de TD i SIG

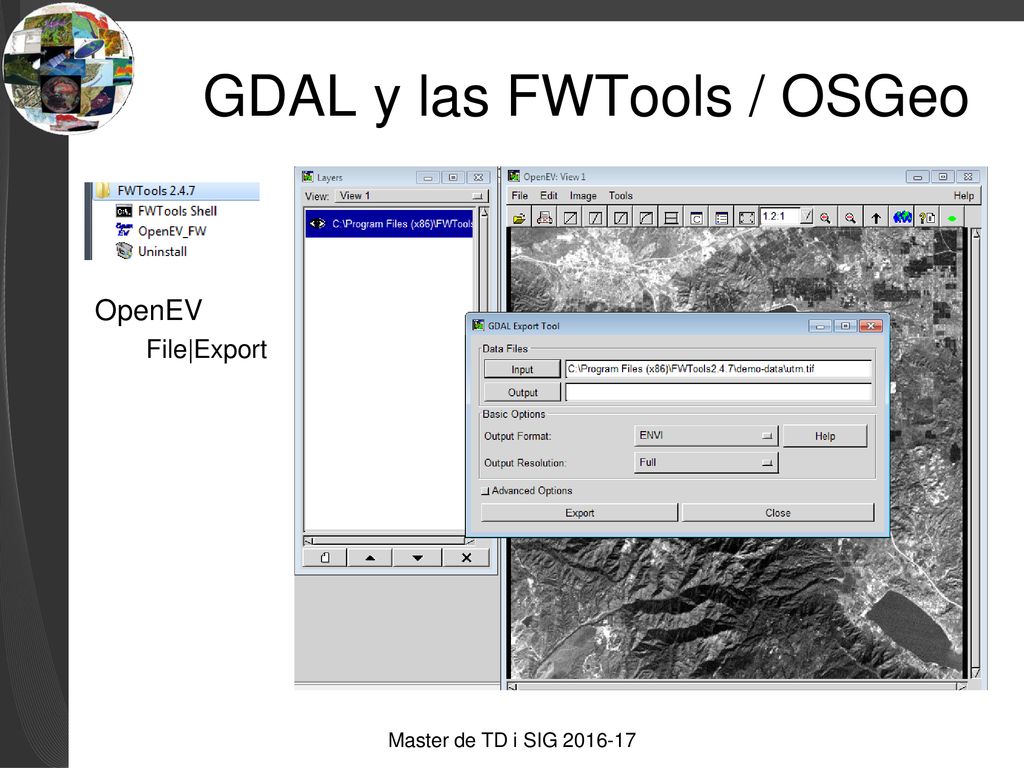

3 GDAL y las FWTools / OSGeo
OpenEV File|Export Master de TD i SIG

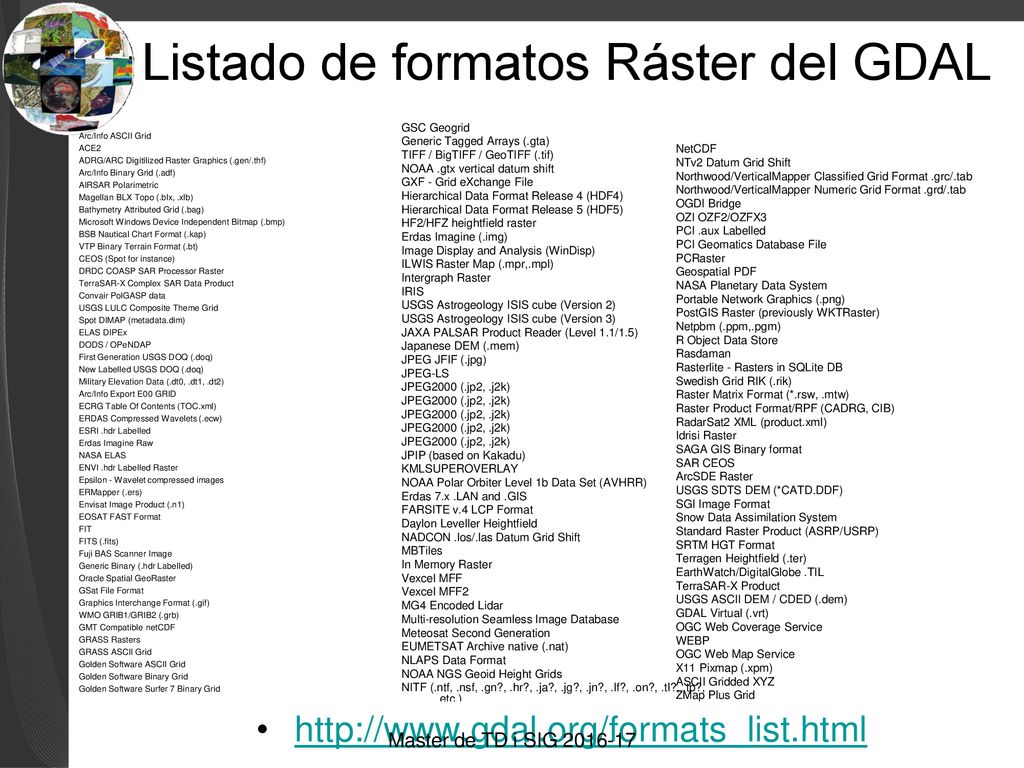

4 Listado de formatos Ráster del GDAL
Arc/Info ASCII Grid ACE2 ADRG/ARC Digitilized Raster Graphics (.gen/.thf) Arc/Info Binary Grid (.adf) AIRSAR Polarimetric Magellan BLX Topo (.blx, .xlb) Bathymetry Attributed Grid (.bag) Microsoft Windows Device Independent Bitmap (.bmp) BSB Nautical Chart Format (.kap) VTP Binary Terrain Format (.bt) CEOS (Spot for instance) DRDC COASP SAR Processor Raster TerraSAR-X Complex SAR Data Product Convair PolGASP data USGS LULC Composite Theme Grid Spot DIMAP (metadata.dim) ELAS DIPEx DODS / OPeNDAP First Generation USGS DOQ (.doq) New Labelled USGS DOQ (.doq) Military Elevation Data (.dt0, .dt1, .dt2) Arc/Info Export E00 GRID ECRG Table Of Contents (TOC.xml) ERDAS Compressed Wavelets (.ecw) ESRI .hdr Labelled Erdas Imagine Raw NASA ELAS ENVI .hdr Labelled Raster Epsilon - Wavelet compressed images ERMapper (.ers) Envisat Image Product (.n1) EOSAT FAST Format FIT FITS (.fits) Fuji BAS Scanner Image Generic Binary (.hdr Labelled) Oracle Spatial GeoRaster GSat File Format Graphics Interchange Format (.gif) WMO GRIB1/GRIB2 (.grb) GMT Compatible netCDF GRASS Rasters GRASS ASCII Grid Golden Software ASCII Grid Golden Software Binary Grid Golden Software Surfer 7 Binary Grid GSC Geogrid Generic Tagged Arrays (.gta) TIFF / BigTIFF / GeoTIFF (.tif) NOAA .gtx vertical datum shift GXF - Grid eXchange File Hierarchical Data Format Release 4 (HDF4) Hierarchical Data Format Release 5 (HDF5) HF2/HFZ heightfield raster Erdas Imagine (.img) Image Display and Analysis (WinDisp) ILWIS Raster Map (.mpr,.mpl) Intergraph Raster IRIS USGS Astrogeology ISIS cube (Version 2) USGS Astrogeology ISIS cube (Version 3) JAXA PALSAR Product Reader (Level 1.1/1.5) Japanese DEM (.mem) JPEG JFIF (.jpg) JPEG-LS JPEG2000 (.jp2, .j2k) JPIP (based on Kakadu) KMLSUPEROVERLAY NOAA Polar Orbiter Level 1b Data Set (AVHRR) Erdas 7.x .LAN and .GIS FARSITE v.4 LCP Format Daylon Leveller Heightfield NADCON .los/.las Datum Grid Shift MBTiles In Memory Raster Vexcel MFF Vexcel MFF2 MG4 Encoded Lidar Multi-resolution Seamless Image Database Meteosat Second Generation EUMETSAT Archive native (.nat) NLAPS Data Format NOAA NGS Geoid Height Grids NITF (.ntf, .nsf, .gn?, .hr?, .ja?, .jg?, .jn?, .lf?, .on?, .tl?, .tp?, etc.) NetCDF NTv2 Datum Grid Shift Northwood/VerticalMapper Classified Grid Format .grc/.tab Northwood/VerticalMapper Numeric Grid Format .grd/.tab OGDI Bridge OZI OZF2/OZFX3 PCI .aux Labelled PCI Geomatics Database File PCRaster Geospatial PDF NASA Planetary Data System Portable Network Graphics (.png) PostGIS Raster (previously WKTRaster) Netpbm (.ppm,.pgm) R Object Data Store Rasdaman Rasterlite - Rasters in SQLite DB Swedish Grid RIK (.rik) Raster Matrix Format (*.rsw, .mtw) Raster Product Format/RPF (CADRG, CIB) RadarSat2 XML (product.xml) Idrisi Raster SAGA GIS Binary format SAR CEOS ArcSDE Raster USGS SDTS DEM (*CATD.DDF) SGI Image Format Snow Data Assimilation System Standard Raster Product (ASRP/USRP) SRTM HGT Format Terragen Heightfield (.ter) EarthWatch/DigitalGlobe .TIL TerraSAR-X Product USGS ASCII DEM / CDED (.dem) GDAL Virtual (.vrt) OGC Web Coverage Service WEBP OGC Web Map Service X11 Pixmap (.xpm) ASCII Gridded XYZ ZMap Plus Grid Master de TD i SIG

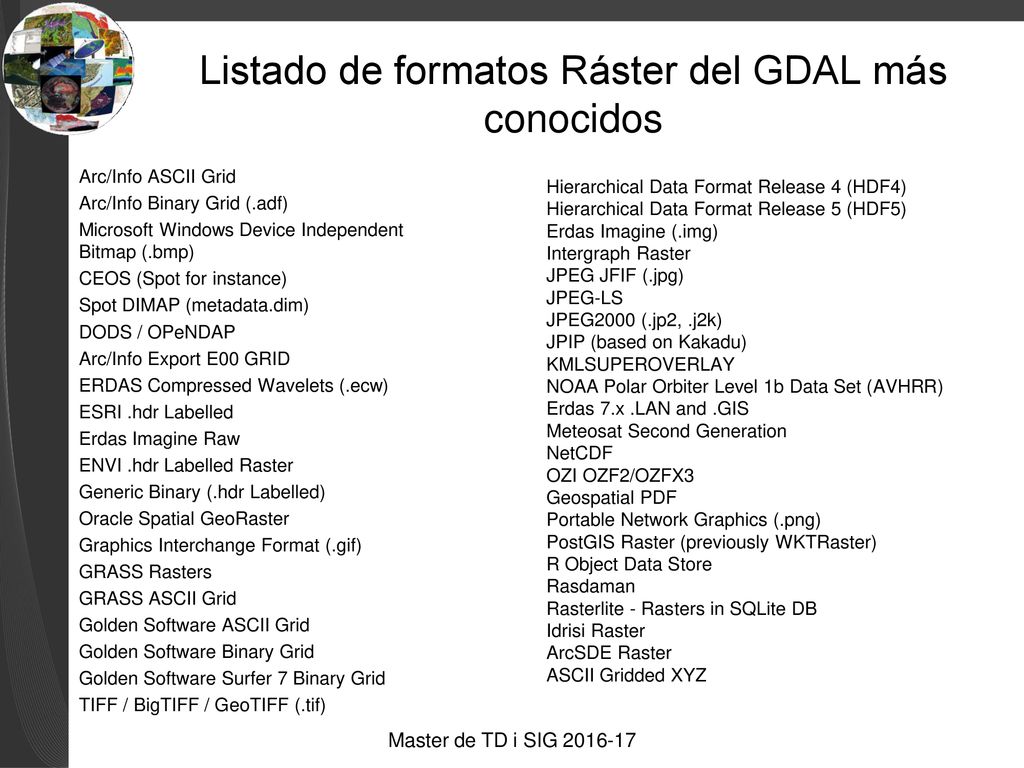

5 Listado de formatos Ráster del GDAL más conocidos
Arc/Info ASCII Grid Arc/Info Binary Grid (.adf) Microsoft Windows Device Independent Bitmap (.bmp) CEOS (Spot for instance) Spot DIMAP (metadata.dim) DODS / OPeNDAP Arc/Info Export E00 GRID ERDAS Compressed Wavelets (.ecw) ESRI .hdr Labelled Erdas Imagine Raw ENVI .hdr Labelled Raster Generic Binary (.hdr Labelled) Oracle Spatial GeoRaster Graphics Interchange Format (.gif) GRASS Rasters GRASS ASCII Grid Golden Software ASCII Grid Golden Software Binary Grid Golden Software Surfer 7 Binary Grid TIFF / BigTIFF / GeoTIFF (.tif) Hierarchical Data Format Release 4 (HDF4) Hierarchical Data Format Release 5 (HDF5) Erdas Imagine (.img) Intergraph Raster JPEG JFIF (.jpg) JPEG-LS JPEG2000 (.jp2, .j2k) JPIP (based on Kakadu) KMLSUPEROVERLAY NOAA Polar Orbiter Level 1b Data Set (AVHRR) Erdas 7.x .LAN and .GIS Meteosat Second Generation NetCDF OZI OZF2/OZFX3 Geospatial PDF Portable Network Graphics (.png) PostGIS Raster (previously WKTRaster) R Object Data Store Rasdaman Rasterlite - Rasters in SQLite DB Idrisi Raster ArcSDE Raster ASCII Gridded XYZ Master de TD i SIG

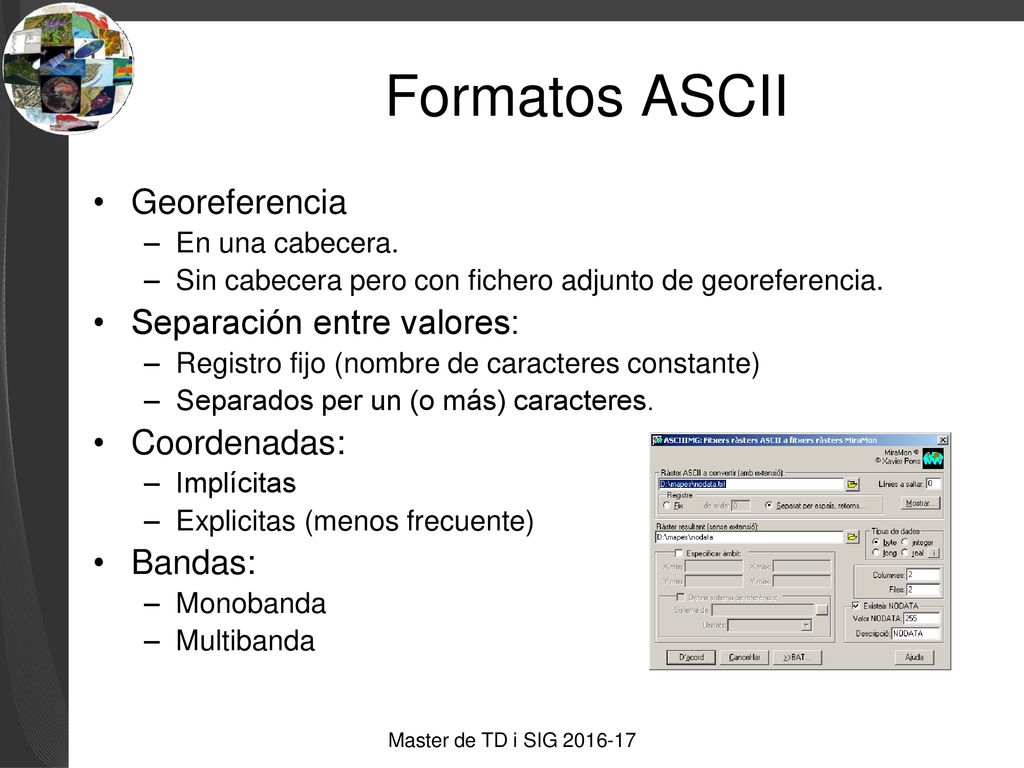

6 Formatos ASCII Georeferencia Separación entre valores: Coordenadas:
En una cabecera. Sin cabecera pero con fichero adjunto de georeferencia. Separación entre valores: Registro fijo (nombre de caracteres constante) Separados per un (o más) caracteres. Coordenadas: Implícitas Explicitas (menos frecuente) Bandas: Monobanda Multibanda Master de TD i SIG

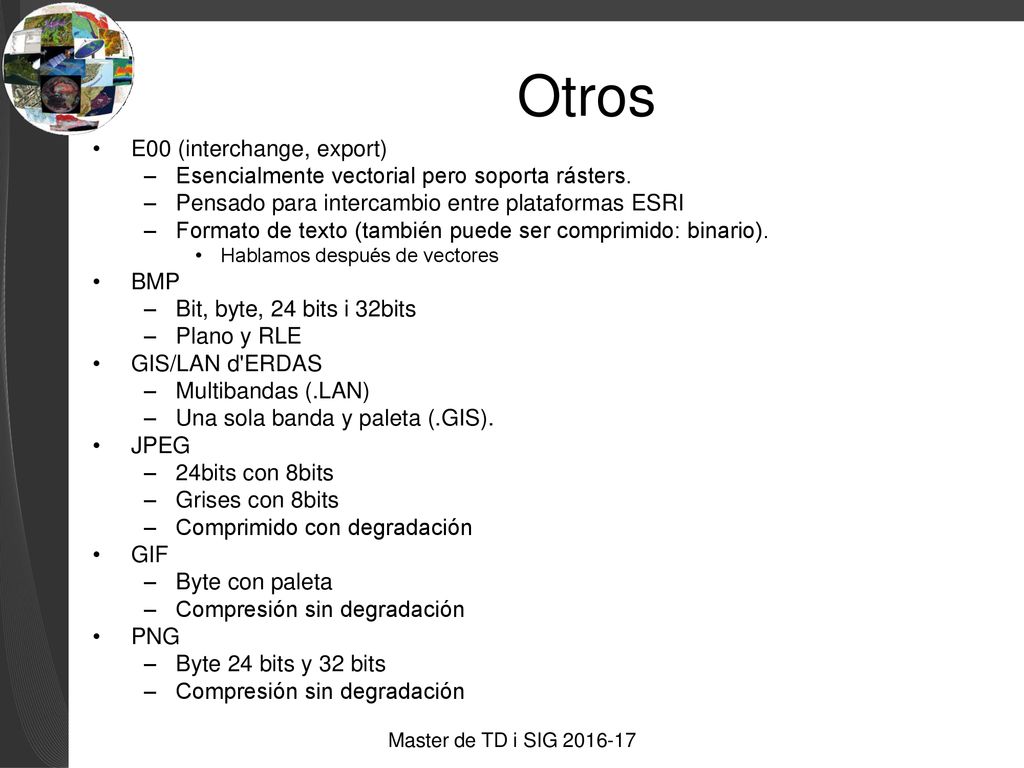

7 Otros E00 (interchange, export)
Esencialmente vectorial pero soporta rásters. Pensado para intercambio entre plataformas ESRI Formato de texto (también puede ser comprimido: binario). Hablamos después de vectores BMP Bit, byte, 24 bits i 32bits Plano y RLE GIS/LAN d'ERDAS Multibandas (.LAN) Una sola banda y paleta (.GIS). JPEG 24bits con 8bits Grises con 8bits Comprimido con degradación GIF Byte con paleta Compresión sin degradación PNG Byte 24 bits y 32 bits Master de TD i SIG

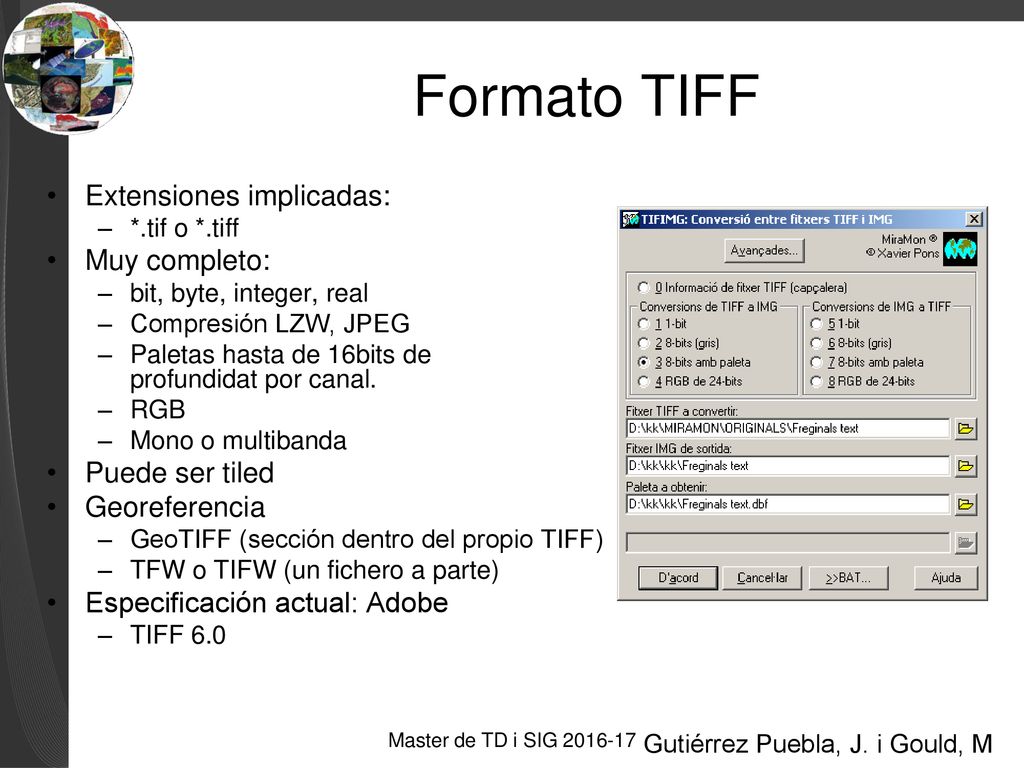

8 Formato TIFF Extensiones implicadas: Muy completo: Puede ser tiled
*.tif o *.tiff Muy completo: bit, byte, integer, real Compresión LZW, JPEG Paletas hasta de 16bits de profundidat por canal. RGB Mono o multibanda Puede ser tiled Georeferencia GeoTIFF (sección dentro del propio TIFF) TFW o TIFW (un fichero a parte) Especificación actual: Adobe TIFF 6.0 Master de TD i SIG Gutiérrez Puebla, J. i Gould, M

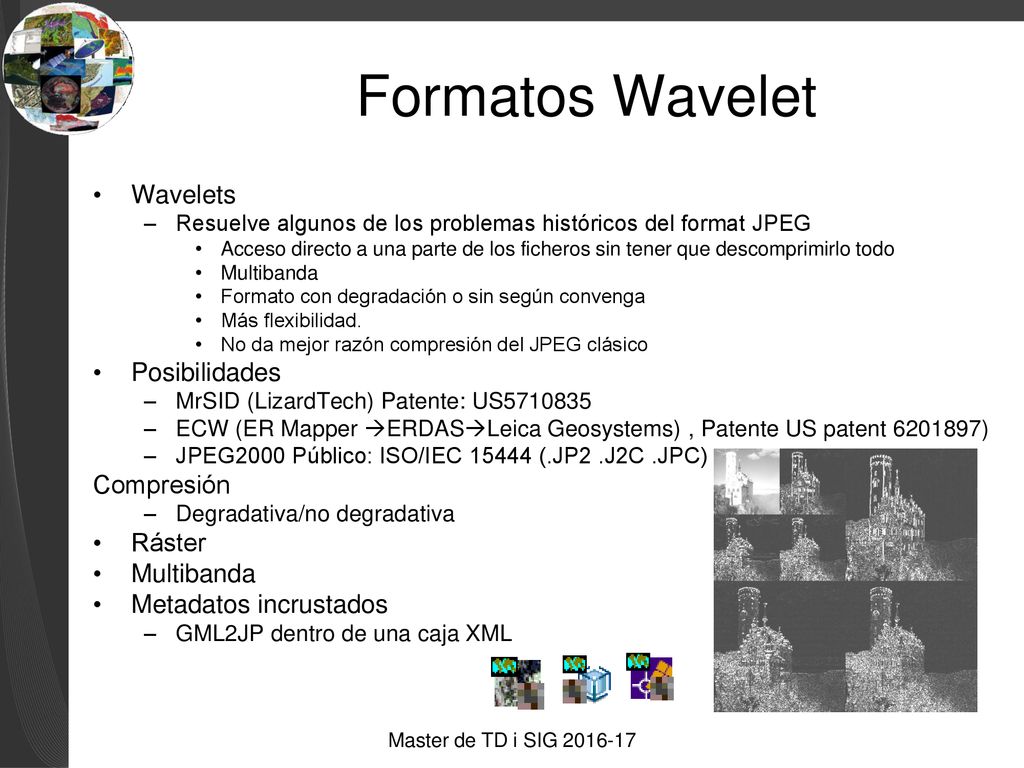

9 Formatos Wavelet Wavelets Posibilidades Compresión Ráster
Resuelve algunos de los problemas históricos del format JPEG Acceso directo a una parte de los ficheros sin tener que descomprimirlo todo Multibanda Formato con degradación o sin según convenga Más flexibilidad. No da mejor razón compresión del JPEG clásico Posibilidades MrSID (LizardTech) Patente: US ECW (ER Mapper ERDASLeica Geosystems) , Patente US patent ) JPEG2000 Público: ISO/IEC (.JP2 .J2C .JPC) Compresión Degradativa/no degradativa Ráster Metadatos incrustados GML2JP dentro de una caja XML Master de TD i SIG

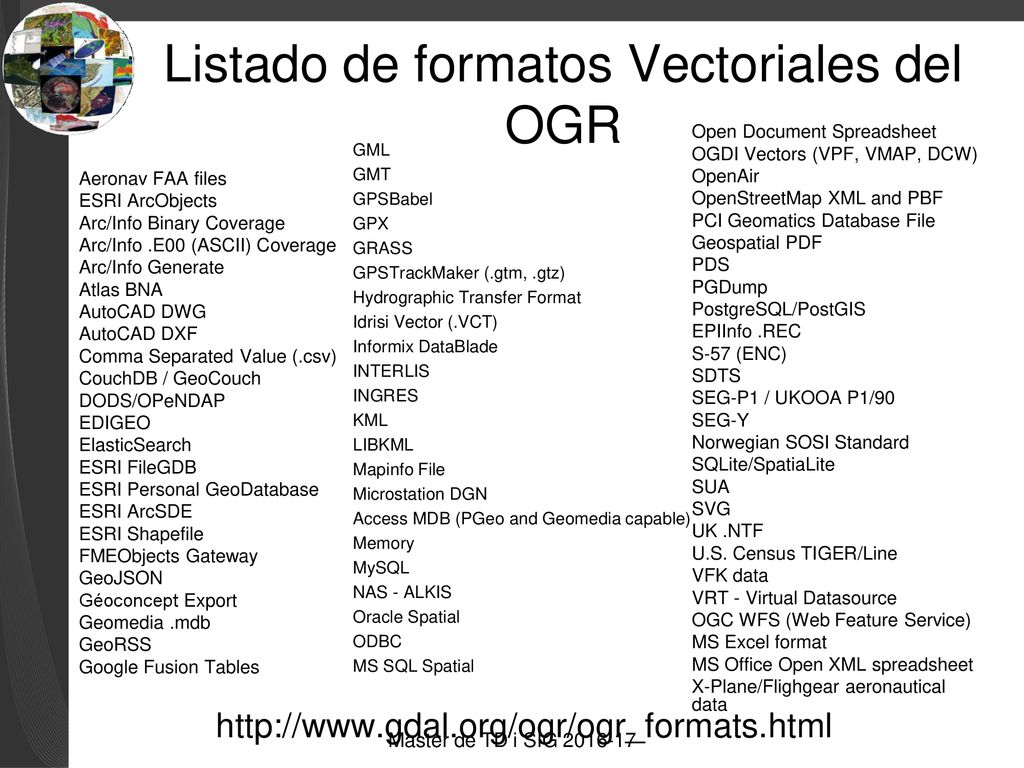

10 Listado de formatos Vectoriales del OGR
Open Document Spreadsheet OGDI Vectors (VPF, VMAP, DCW) OpenAir OpenStreetMap XML and PBF PCI Geomatics Database File Geospatial PDF PDS PGDump PostgreSQL/PostGIS EPIInfo .REC S-57 (ENC) SDTS SEG-P1 / UKOOA P1/90 SEG-Y Norwegian SOSI Standard SQLite/SpatiaLite SUA SVG UK .NTF U.S. Census TIGER/Line VFK data VRT - Virtual Datasource OGC WFS (Web Feature Service) MS Excel format MS Office Open XML spreadsheet X-Plane/Flighgear aeronautical data Aeronav FAA files ESRI ArcObjects Arc/Info Binary Coverage Arc/Info .E00 (ASCII) Coverage Arc/Info Generate Atlas BNA AutoCAD DWG AutoCAD DXF Comma Separated Value (.csv) CouchDB / GeoCouch DODS/OPeNDAP EDIGEO ElasticSearch ESRI FileGDB ESRI Personal GeoDatabase ESRI ArcSDE ESRI Shapefile FMEObjects Gateway GeoJSON Géoconcept Export Geomedia .mdb GeoRSS Google Fusion Tables GML GMT GPSBabel GPX GRASS GPSTrackMaker (.gtm, .gtz) Hydrographic Transfer Format Idrisi Vector (.VCT) Informix DataBlade INTERLIS INGRES KML LIBKML Mapinfo File Microstation DGN Access MDB (PGeo and Geomedia capable) Memory MySQL NAS - ALKIS Oracle Spatial ODBC MS SQL Spatial Master de TD i SIG

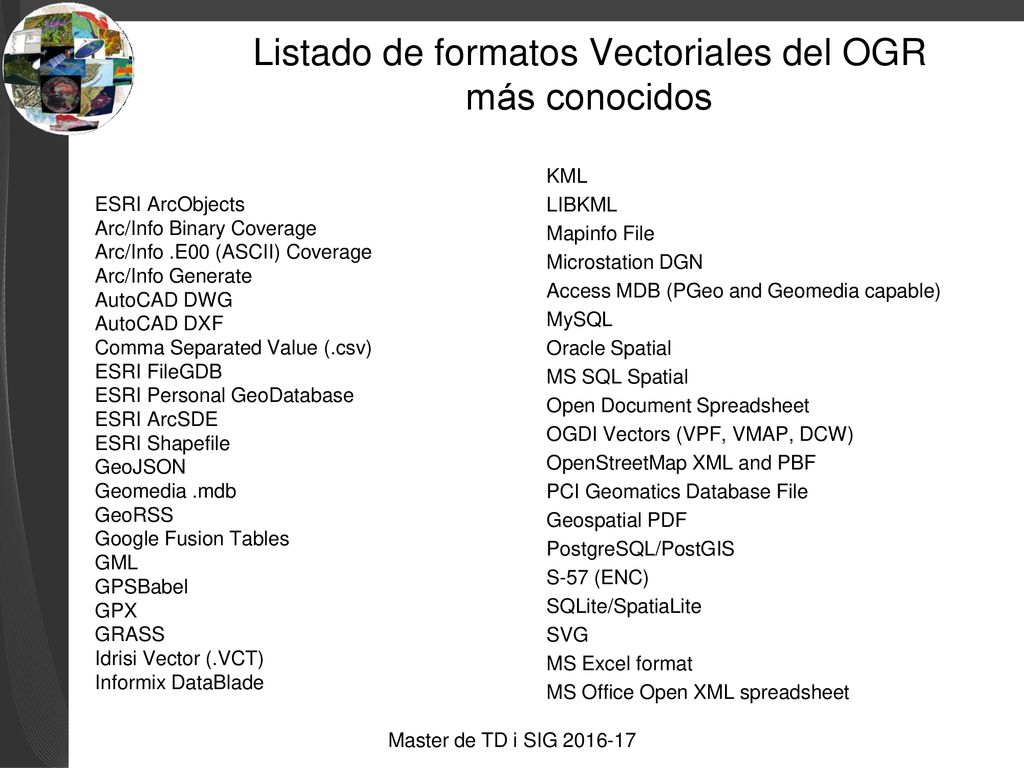

11 Listado de formatos Vectoriales del OGR más conocidos
ESRI ArcObjects Arc/Info Binary Coverage Arc/Info .E00 (ASCII) Coverage Arc/Info Generate AutoCAD DWG AutoCAD DXF Comma Separated Value (.csv) ESRI FileGDB ESRI Personal GeoDatabase ESRI ArcSDE ESRI Shapefile GeoJSON Geomedia .mdb GeoRSS Google Fusion Tables GML GPSBabel GPX GRASS Idrisi Vector (.VCT) Informix DataBlade KML LIBKML Mapinfo File Microstation DGN Access MDB (PGeo and Geomedia capable) MySQL Oracle Spatial MS SQL Spatial Open Document Spreadsheet OGDI Vectors (VPF, VMAP, DCW) OpenStreetMap XML and PBF PCI Geomatics Database File Geospatial PDF PostgreSQL/PostGIS S-57 (ENC) SQLite/SpatiaLite SVG MS Excel format MS Office Open XML spreadsheet Master de TD i SIG

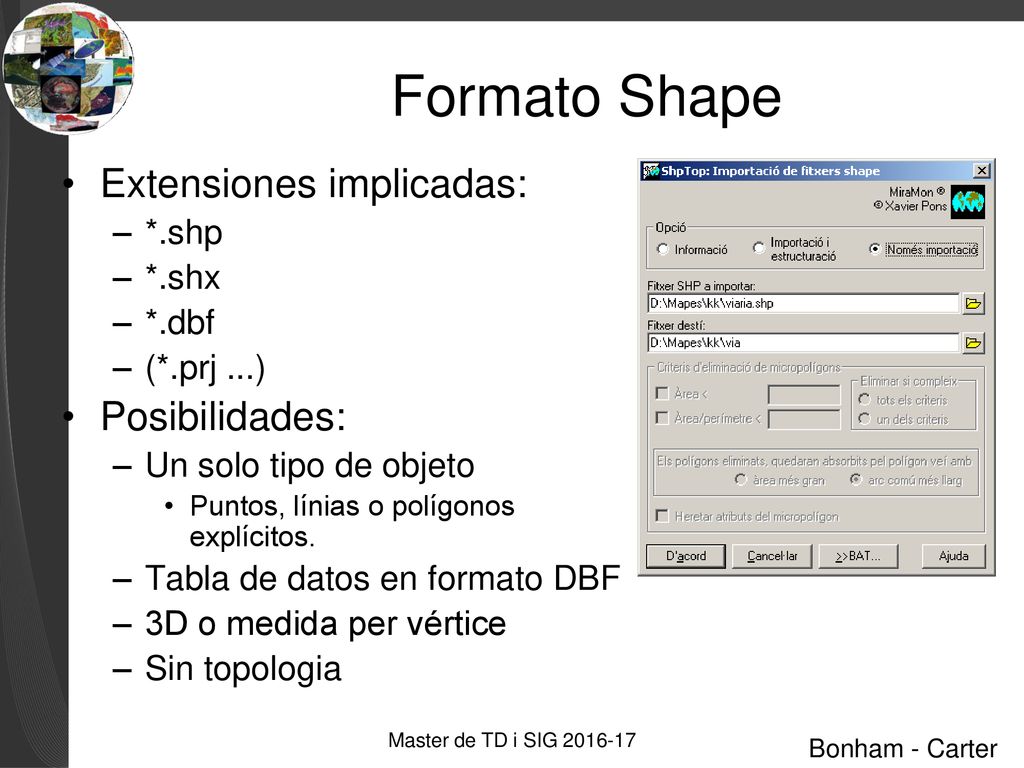

12 Formato Shape Extensiones implicadas: Posibilidades: *.shp *.shx *.dbf
(*.prj ...) Posibilidades: Un solo tipo de objeto Puntos, línias o polígonos explícitos. Tabla de datos en formato DBF 3D o medida per vértice Sin topologia Master de TD i SIG Bonham - Carter

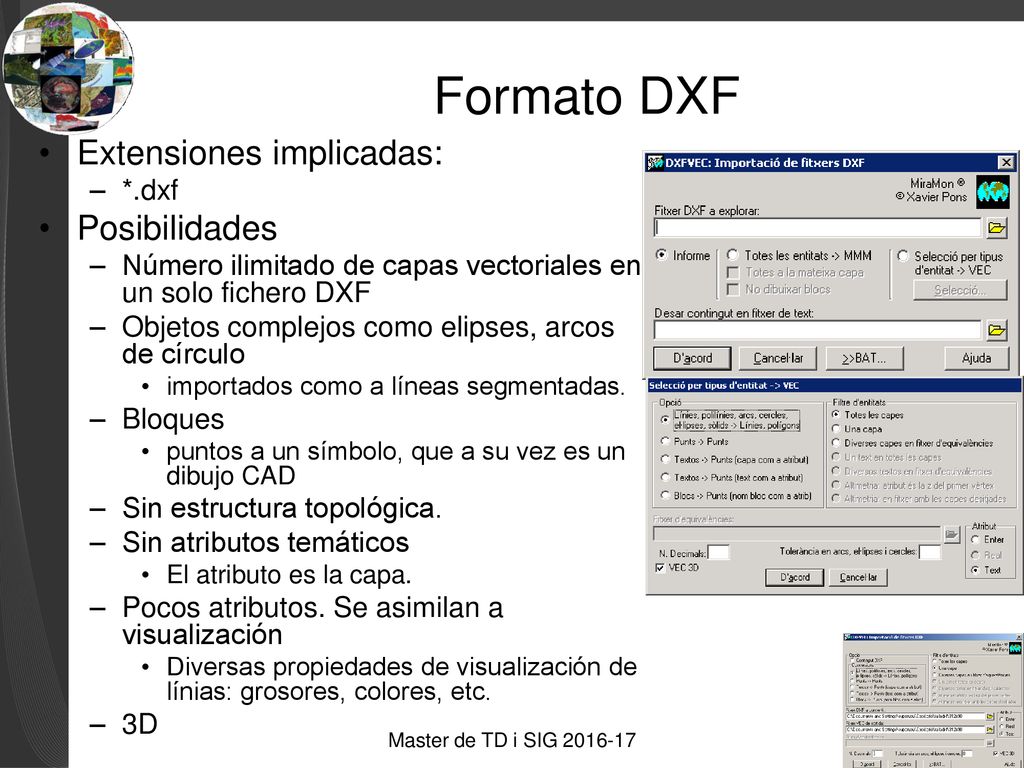

13 Formato DXF Extensiones implicadas: Posibilidades *.dxf
Número ilimitado de capas vectoriales en un solo fichero DXF Objetos complejos como elipses, arcos de círculo importados como a líneas segmentadas. Bloques puntos a un símbolo, que a su vez es un dibujo CAD Sin estructura topológica. Sin atributos temáticos El atributo es la capa. Pocos atributos. Se asimilan a visualización Diversas propiedades de visualización de línias: grosores, colores, etc. 3D Master de TD i SIG

14 Formato DGN Ficheros implicados: Posibilidades DGN 6 y DGN 7
64 capas vectoriales a través de un solo fichero DGN Muy similar al DXF en el resto de cosas. Master de TD i SIG

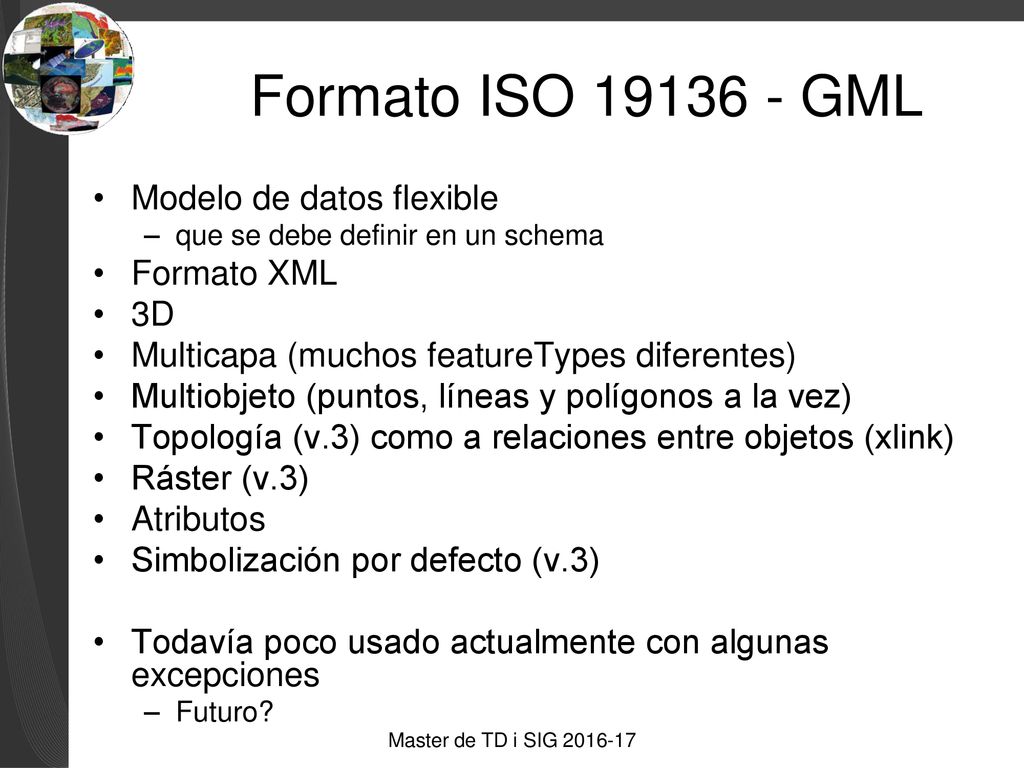

15 Formato ISO 19136 - GML Modelo de datos flexible Formato XML 3D
que se debe definir en un schema Formato XML 3D Multicapa (muchos featureTypes diferentes) Multiobjeto (puntos, líneas y polígonos a la vez) Topología (v.3) como a relaciones entre objetos (xlink) Ráster (v.3) Atributos Simbolización por defecto (v.3) Todavía poco usado actualmente con algunas excepciones Futuro? Master de TD i SIG

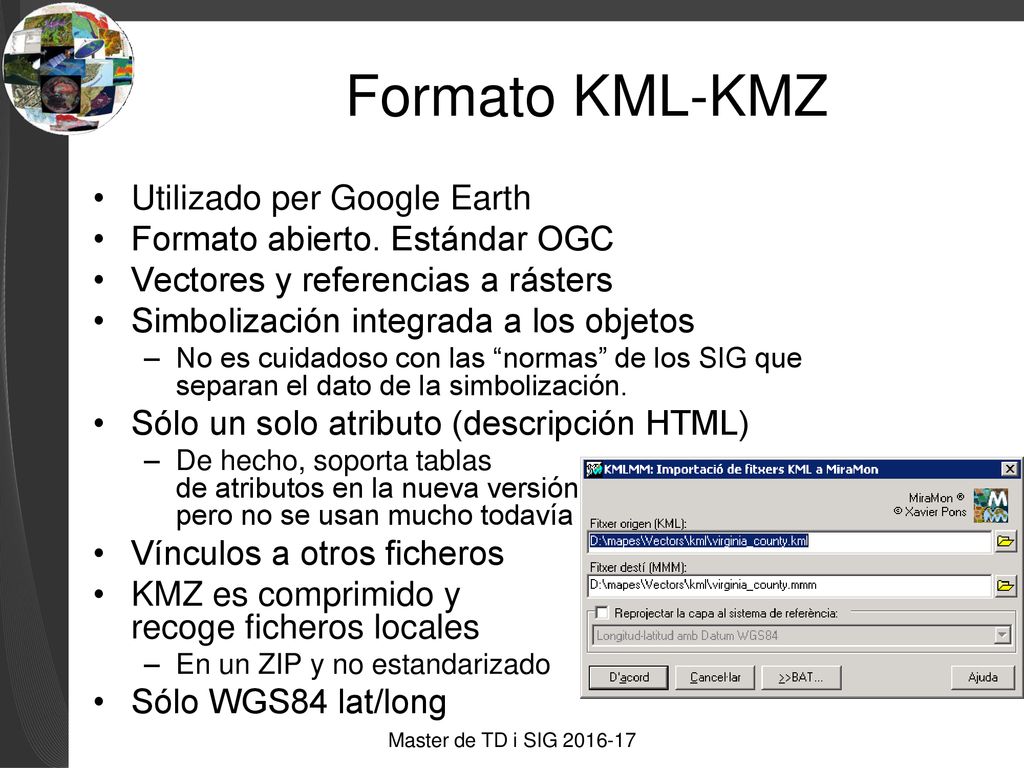

16 Formato KML-KMZ Utilizado per Google Earth
Formato abierto. Estándar OGC Vectores y referencias a rásters Simbolización integrada a los objetos No es cuidadoso con las “normas” de los SIG que separan el dato de la simbolización. Sólo un solo atributo (descripción HTML) De hecho, soporta tablas de atributos en la nueva versión pero no se usan mucho todavía Vínculos a otros ficheros KMZ es comprimido y recoge ficheros locales En un ZIP y no estandarizado Sólo WGS84 lat/long Master de TD i SIG
