RADIOGRAFÍA INDUSTRIAL

Presentación del tema: "RADIOGRAFÍA INDUSTRIAL"— Transcripción de la presentación:

1 RADIOGRAFÍA INDUSTRIAL
TEMA 5 DISEÑO DE LA INSTALACION. IR-OP-RI-PW5 © CSN– 2010

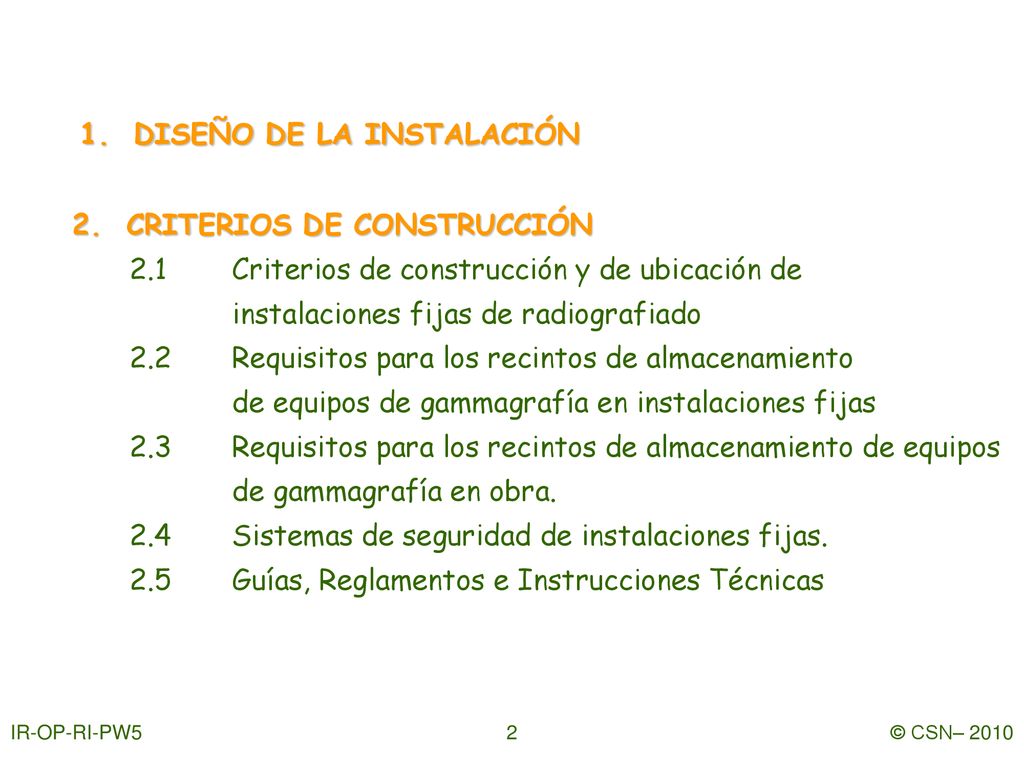

2 1. DISEÑO DE LA INSTALACIÓN
 2.  CRITERIOS DE CONSTRUCCIÓN   2.1  Criterios de construcción y de ubicación de instalaciones fijas de radiografiado 2.2 Requisitos para los recintos de almacenamiento de equipos de gammagrafía en instalaciones fijas 2.3 Requisitos para los recintos de almacenamiento de equipos de gammagrafía en obra. 2.4 Sistemas de seguridad de instalaciones fijas. 2.5 Guías, Reglamentos e Instrucciones Técnicas IR-OP-RI-PW5 © CSN– 2010

3 1. DISEÑO DE LA INSTALACIÓN
La dosis de radiación de los usuarios y del público debe mantenerse por debajo de los límites acordados por la legislación internacional. Empleando la fuente de radiación más adecuada. Manteniendo los tiempos de exposición en los mínimos necesarios. Manteniendo la distancia adecuada entre fuentes y usuarios y otras mayores con respecto a las demás personas. Intercalando materiales adecuados alrededor de la fuente o equipo productor de radiaciones. IR-OP-RI-PW5 © CSN– 2010

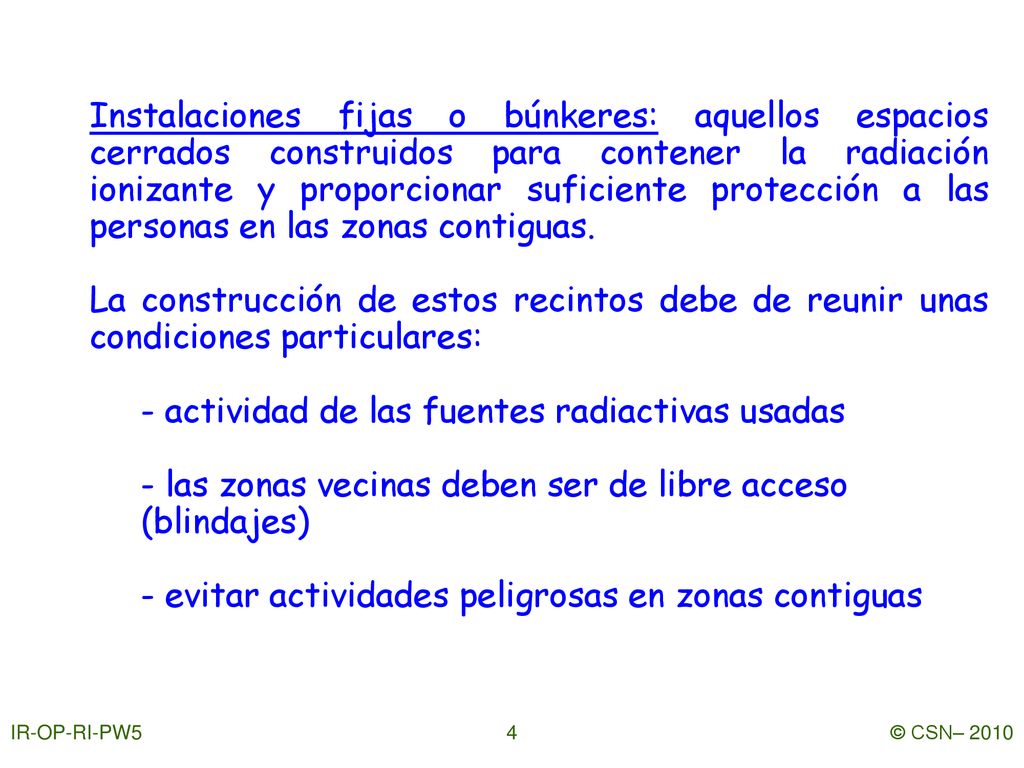

4 - actividad de las fuentes radiactivas usadas
Instalaciones fijas o búnkeres: aquellos espacios cerrados construidos para contener la radiación ionizante y proporcionar suficiente protección a las personas en las zonas contiguas. La construcción de estos recintos debe de reunir unas condiciones particulares: - actividad de las fuentes radiactivas usadas - las zonas vecinas deben ser de libre acceso (blindajes) - evitar actividades peligrosas en zonas contiguas IR-OP-RI-PW5 © CSN– 2010

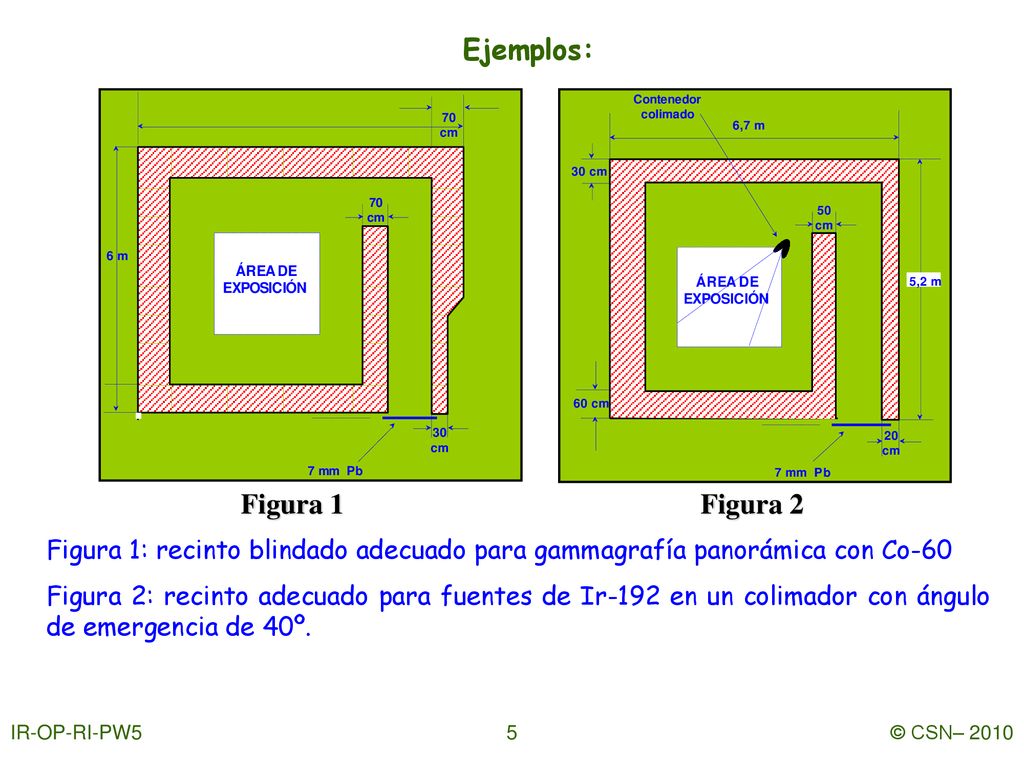

5 Ejemplos: Figura 1 Figura 2
Figura 1: recinto blindado adecuado para gammagrafía panorámica con Co-60 Figura 2: recinto adecuado para fuentes de Ir-192 en un colimador con ángulo de emergencia de 40º. IR-OP-RI-PW5 © CSN– 2010

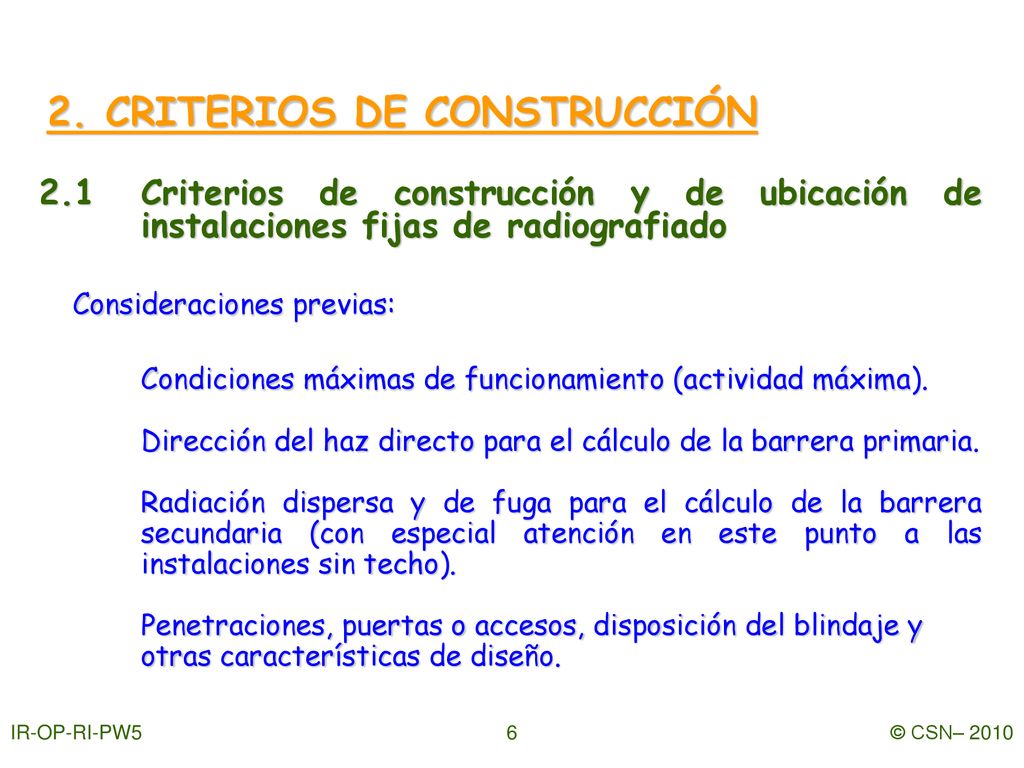

6 2. CRITERIOS DE CONSTRUCCIÓN
2.1  Criterios de construcción y de ubicación de instalaciones fijas de radiografiado Consideraciones previas: Condiciones máximas de funcionamiento (actividad máxima). Dirección del haz directo para el cálculo de la barrera primaria. Radiación dispersa y de fuga para el cálculo de la barrera secundaria (con especial atención en este punto a las instalaciones sin techo). Penetraciones, puertas o accesos, disposición del blindaje y otras características de diseño. IR-OP-RI-PW5 © CSN– 2010

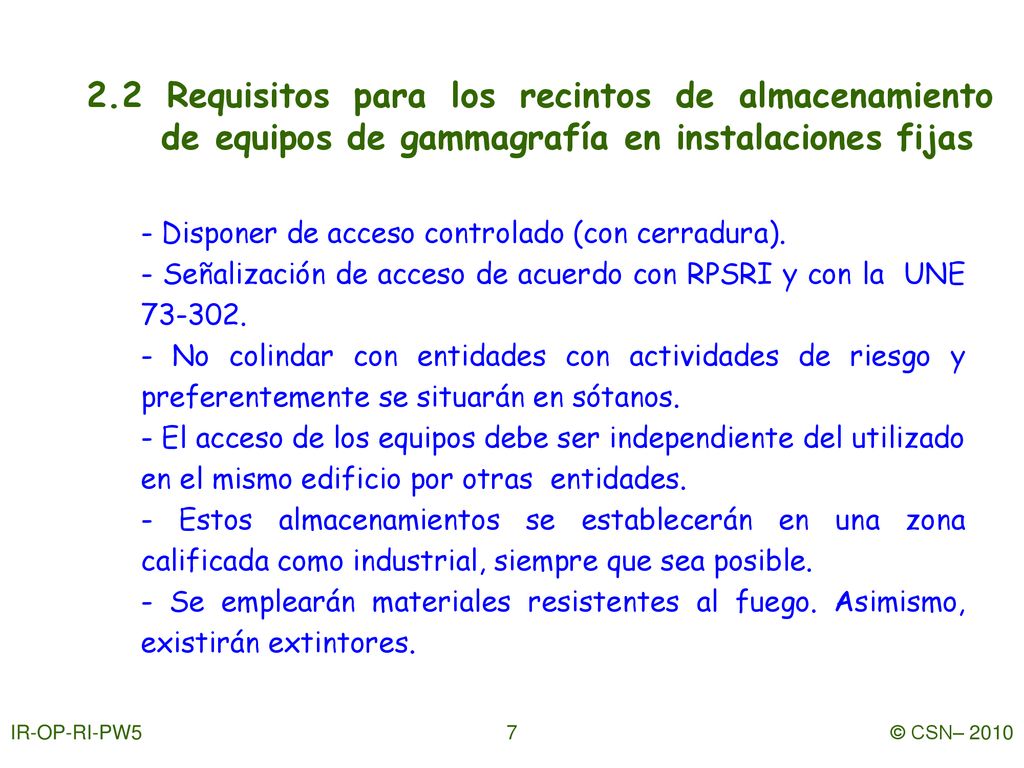

7 2. 2 Requisitos para los recintos de almacenamiento
 2.2 Requisitos para los recintos de almacenamiento de equipos de gammagrafía en instalaciones fijas - Disponer de acceso controlado (con cerradura). - Señalización de acceso de acuerdo con RPSRI y con la UNE - No colindar con entidades con actividades de riesgo y preferentemente se situarán en sótanos. - El acceso de los equipos debe ser independiente del utilizado en el mismo edificio por otras entidades. - Estos almacenamientos se establecerán en una zona calificada como industrial, siempre que sea posible. - Se emplearán materiales resistentes al fuego. Asimismo, existirán extintores. IR-OP-RI-PW5 © CSN– 2010

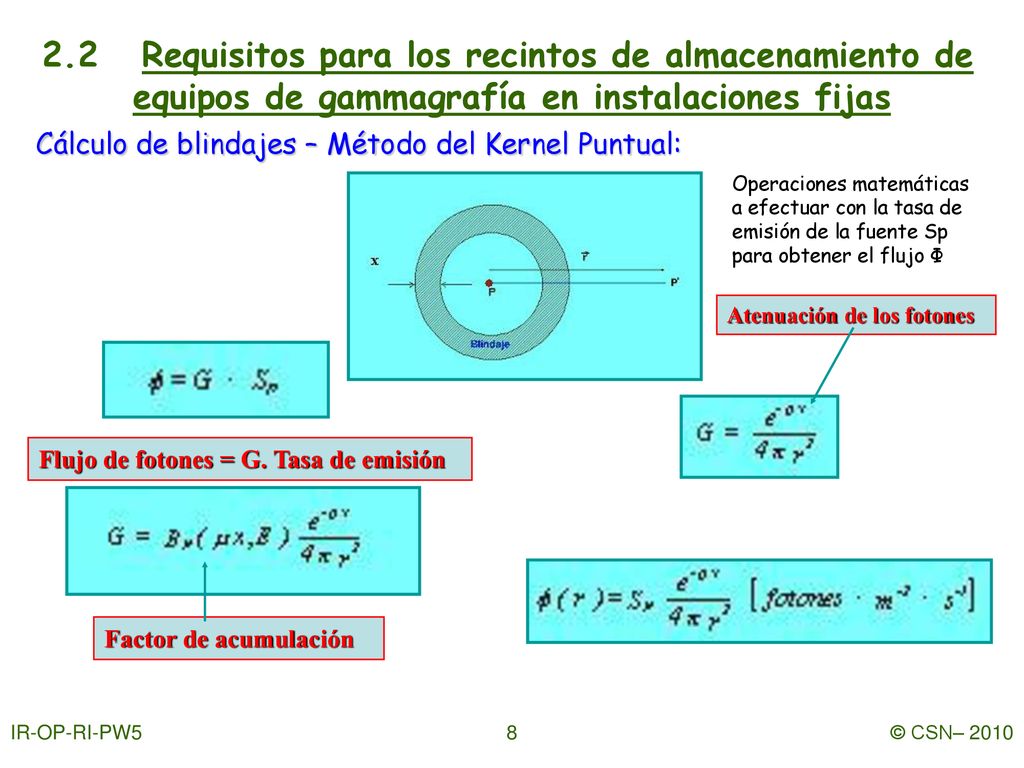

8 2. 2 Requisitos para los recintos de almacenamiento de
 2.2   Requisitos para los recintos de almacenamiento de equipos de gammagrafía en instalaciones fijas Cálculo de blindajes – Método del Kernel Puntual: Operaciones matemáticas a efectuar con la tasa de emisión de la fuente Sp para obtener el flujo Φ Atenuación de los fotones Flujo de fotones = G. Tasa de emisión Factor de acumulación IR-OP-RI-PW5 © CSN– 2010

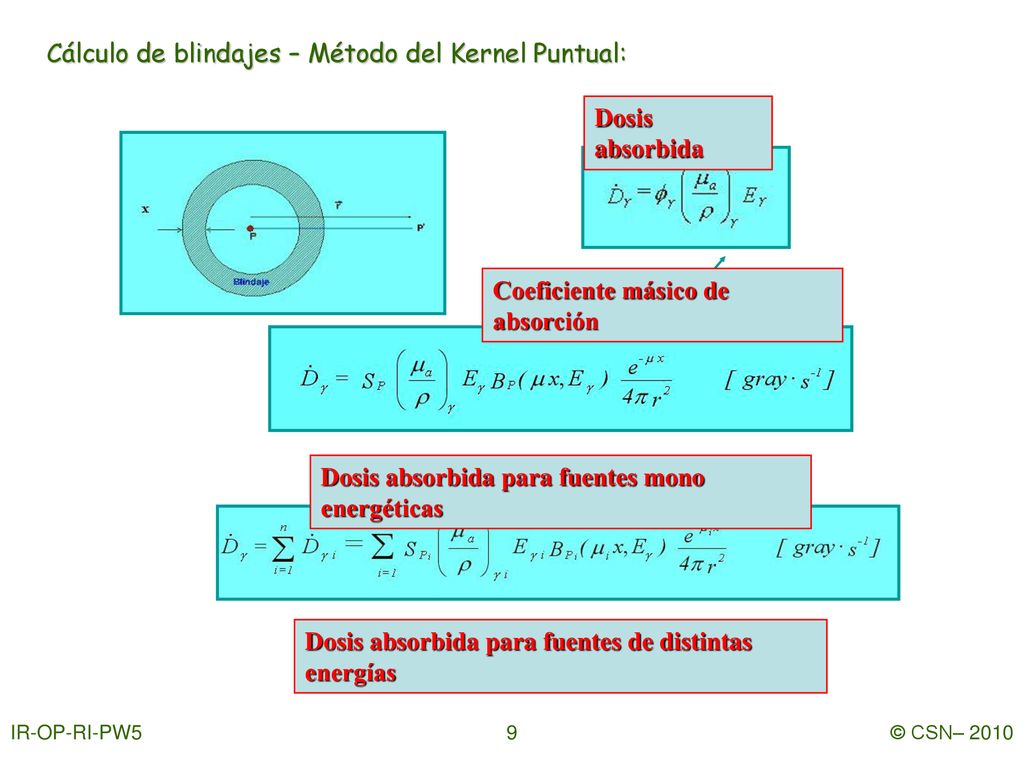

9 Cálculo de blindajes – Método del Kernel Puntual:
Coeficiente másico de absorción Dosis absorbida Dosis absorbida para fuentes mono energéticas Dosis absorbida para fuentes de distintas energías IR-OP-RI-PW5 © CSN– 2010

10 Cálculos de blindajes Caso A: fuente radiactiva conocida y un blindaje dado, obtener la tasa de dosis absorbida en un punto P’ fuera del blindaje. Caso B: fuente radiactiva y la tasa de dosis absorbida que se pretende obtener en el punto P’ conocidas, calcular el espesor de blindaje necesario. IR-OP-RI-PW5 © CSN– 2010

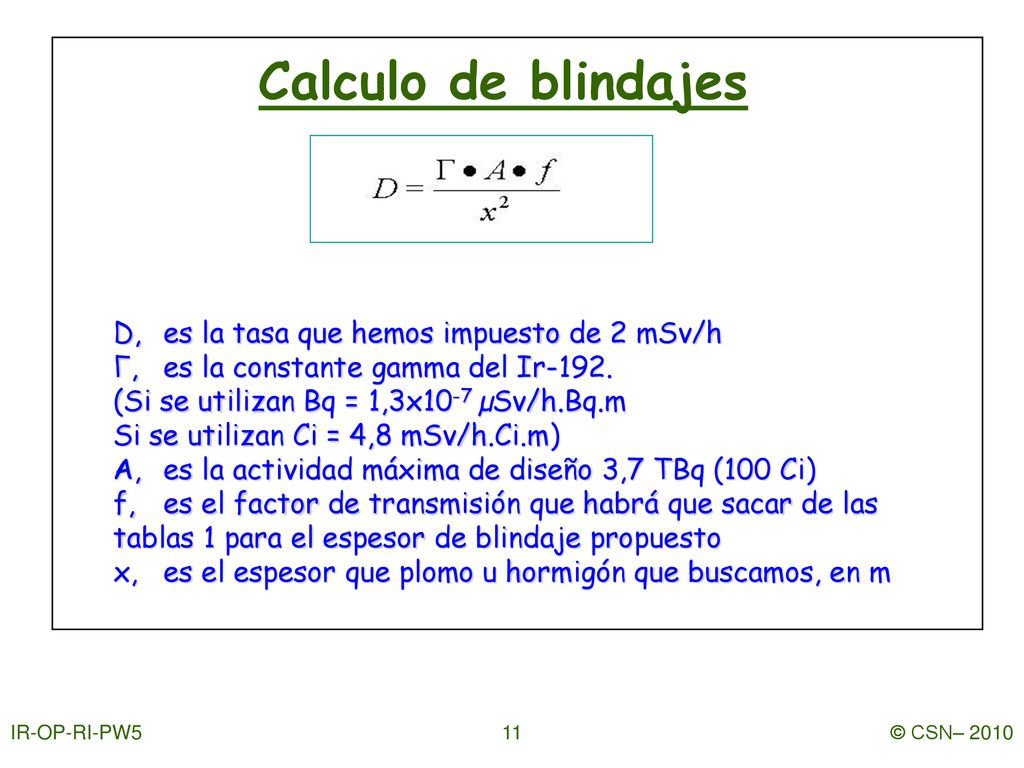

11 Calculo de blindajes D, es la tasa que hemos impuesto de 2 mSv/h
   D, es la tasa que hemos impuesto de 2 mSv/h Γ, es la constante gamma del Ir-192. (Si se utilizan Bq = 1,3x10-7 µSv/h.Bq.m Si se utilizan Ci = 4,8 mSv/h.Ci.m) A, es la actividad máxima de diseño 3,7 TBq (100 Ci) f, es el factor de transmisión que habrá que sacar de las tablas 1 para el espesor de blindaje propuesto x, es el espesor que plomo u hormigón que buscamos, en m IR-OP-RI-PW5 © CSN– 2010

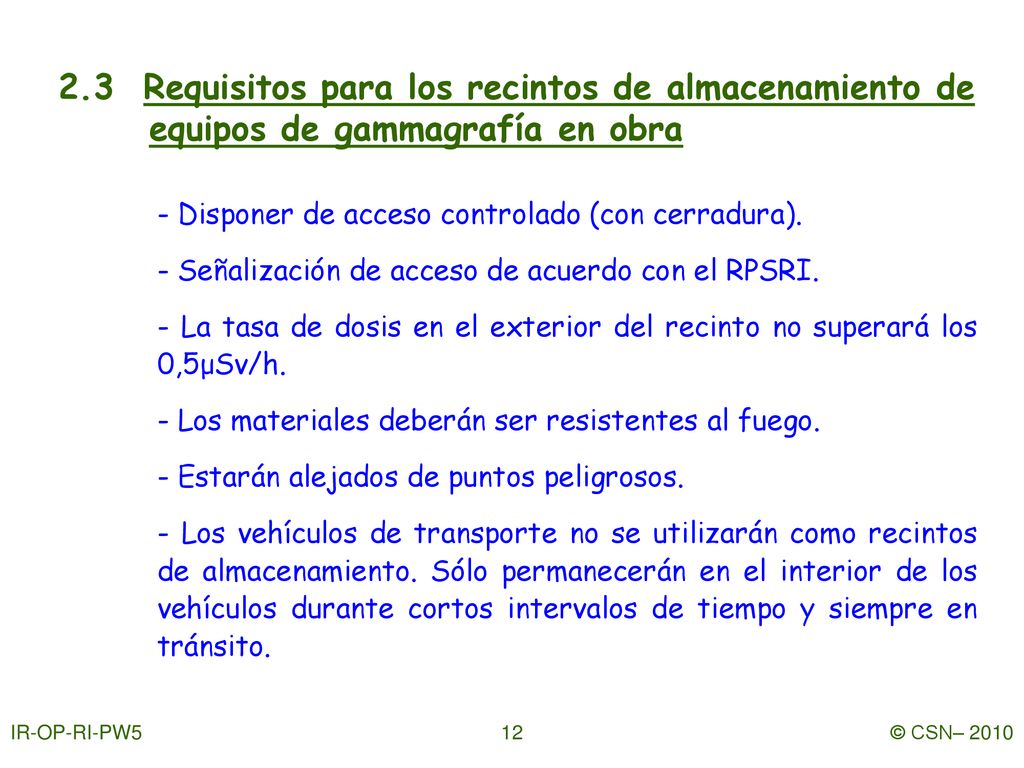

12 2. 3 Requisitos para los recintos de almacenamiento de
 2.3  Requisitos para los recintos de almacenamiento de equipos de gammagrafía en obra - Disponer de acceso controlado (con cerradura). - Señalización de acceso de acuerdo con el RPSRI. - La tasa de dosis en el exterior del recinto no superará los 0,5μSv/h. - Los materiales deberán ser resistentes al fuego. - Estarán alejados de puntos peligrosos. - Los vehículos de transporte no se utilizarán como recintos de almacenamiento. Sólo permanecerán en el interior de los vehículos durante cortos intervalos de tiempo y siempre en tránsito. IR-OP-RI-PW5 © CSN– 2010

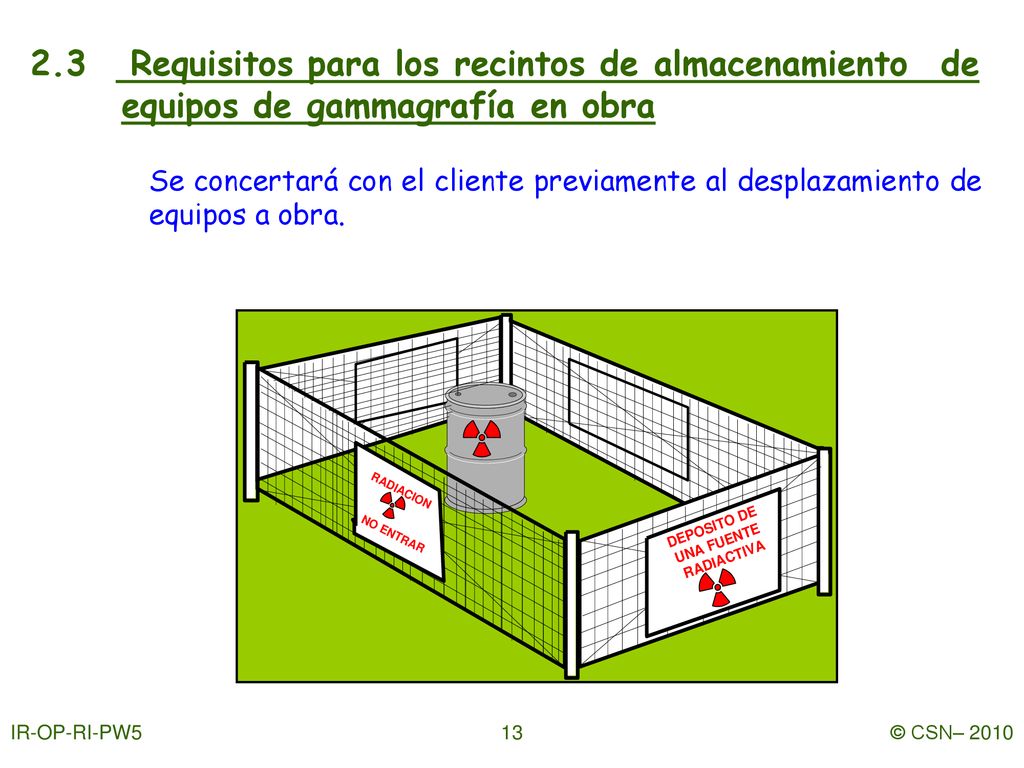

13 2. 3 Requisitos para los recintos de almacenamiento. de
 2.3   Requisitos para los recintos de almacenamiento de equipos de gammagrafía en obra Se concertará con el cliente previamente al desplazamiento de equipos a obra. IR-OP-RI-PW5 © CSN– 2010

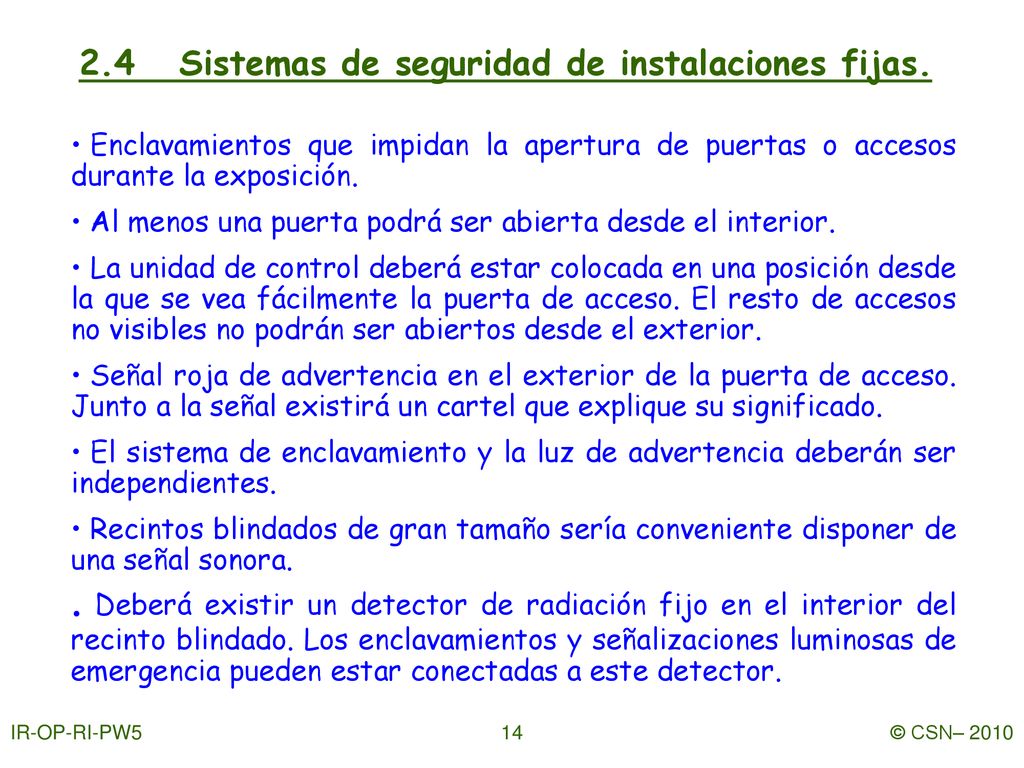

14 2.4 Sistemas de seguridad de instalaciones fijas.
Enclavamientos que impidan la apertura de puertas o accesos durante la exposición. Al menos una puerta podrá ser abierta desde el interior. La unidad de control deberá estar colocada en una posición desde la que se vea fácilmente la puerta de acceso. El resto de accesos no visibles no podrán ser abiertos desde el exterior. Señal roja de advertencia en el exterior de la puerta de acceso. Junto a la señal existirá un cartel que explique su significado. El sistema de enclavamiento y la luz de advertencia deberán ser independientes. Recintos blindados de gran tamaño sería conveniente disponer de una señal sonora. . Deberá existir un detector de radiación fijo en el interior del recinto blindado. Los enclavamientos y señalizaciones luminosas de emergencia pueden estar conectadas a este detector. IR-OP-RI-PW5 © CSN– 2010

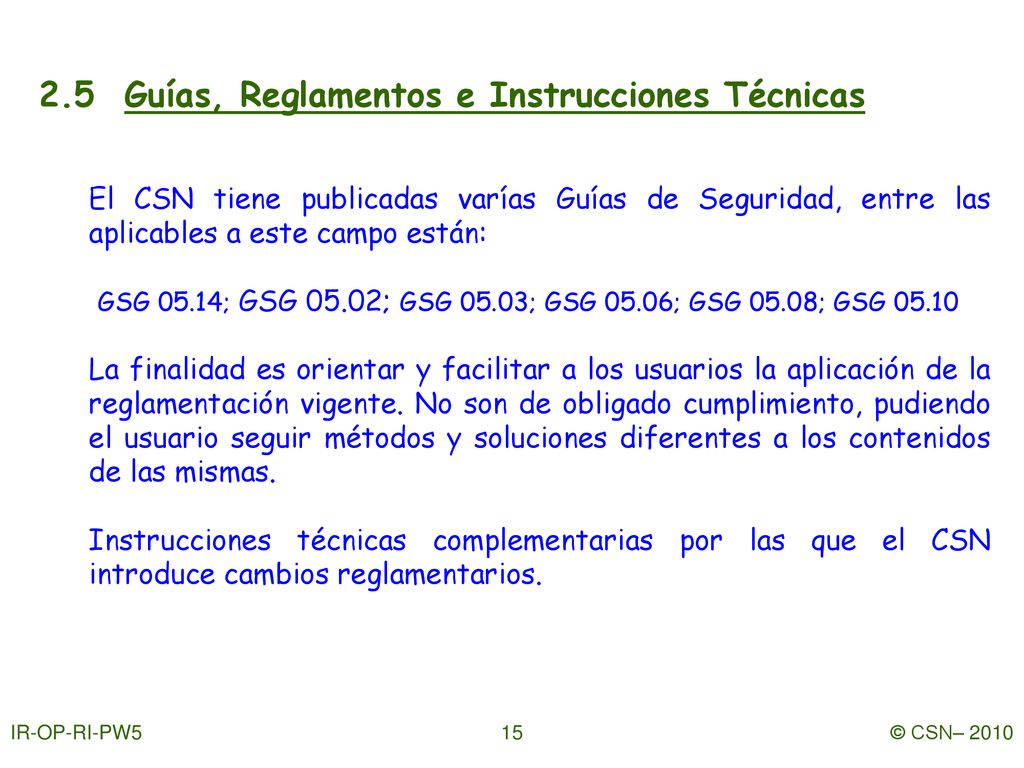

15 2.5 Guías, Reglamentos e Instrucciones Técnicas
El CSN tiene publicadas varías Guías de Seguridad, entre las aplicables a este campo están: GSG 05.14; GSG 05.02; GSG 05.03; GSG 05.06; GSG 05.08; GSG 05.10 La finalidad es orientar y facilitar a los usuarios la aplicación de la reglamentación vigente. No son de obligado cumplimiento, pudiendo el usuario seguir métodos y soluciones diferentes a los contenidos de las mismas. Instrucciones técnicas complementarias por las que el CSN introduce cambios reglamentarios. IR-OP-RI-PW5 © CSN– 2010
