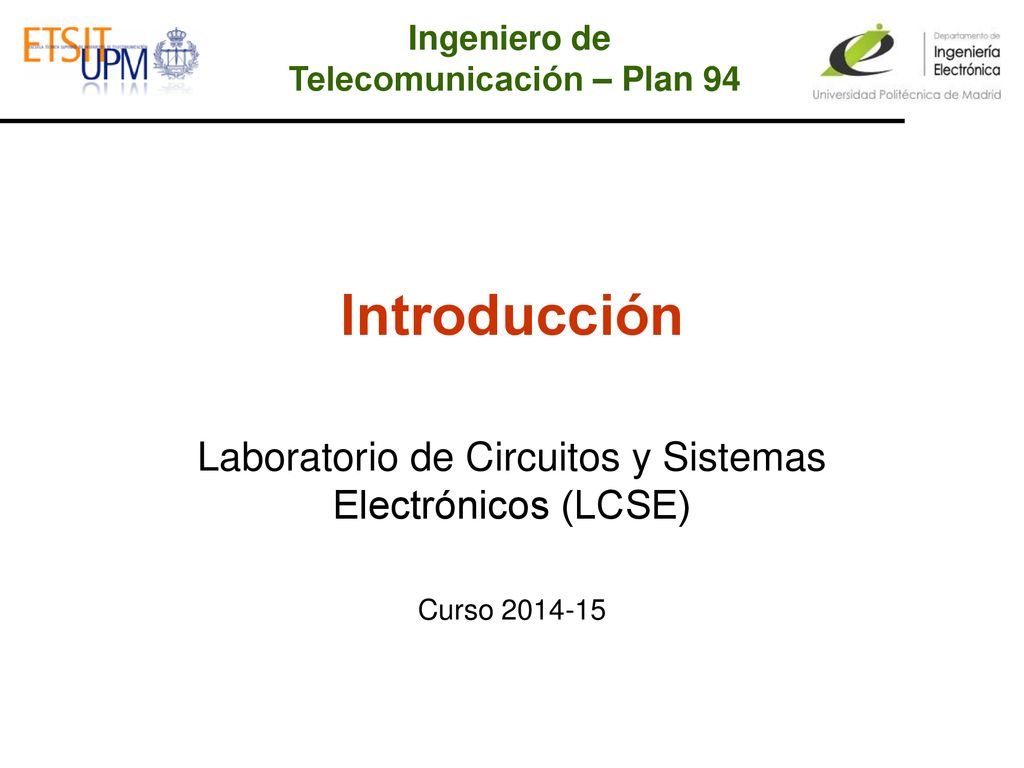

1 Laboratorio de Circuitos y Sistemas Electrónicos (LCSE) Curso 2014-15
Ingeniero de Telecomunicación – Plan 94 Introducción Laboratorio de Circuitos y Sistemas Electrónicos (LCSE) Curso

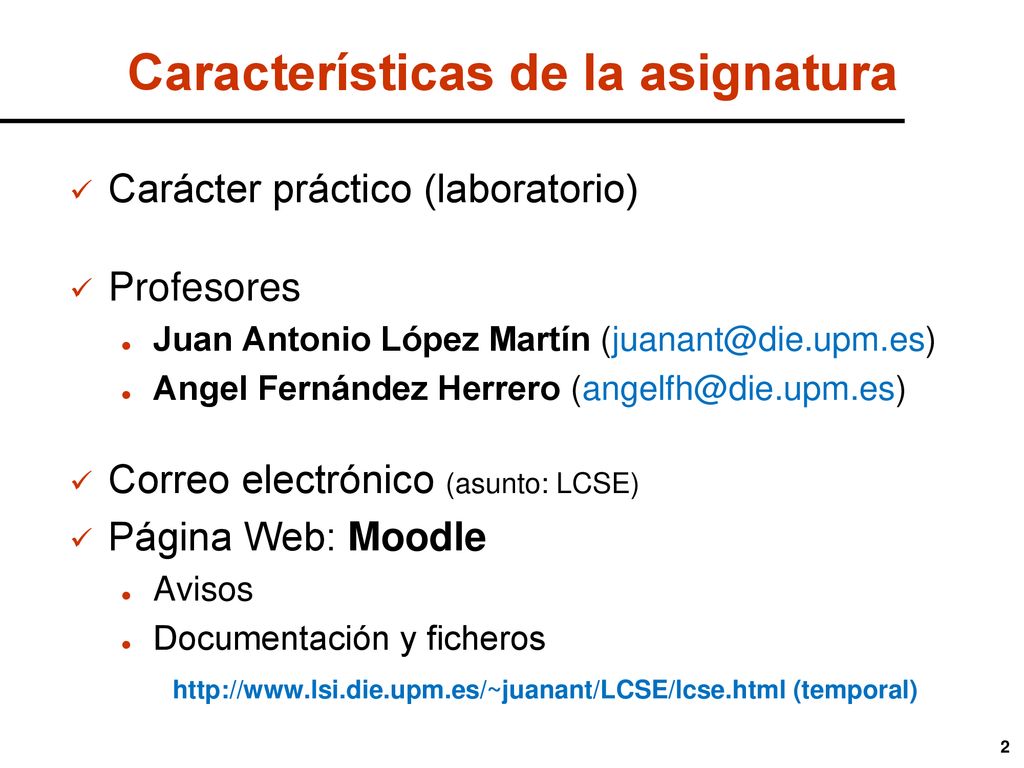

2 Características de la asignatura
Carácter práctico (laboratorio) Profesores Juan Antonio López Martín Angel Fernández Herrero Correo electrónico (asunto: LCSE) Página Web: Moodle Avisos Documentación y ficheros (temporal)

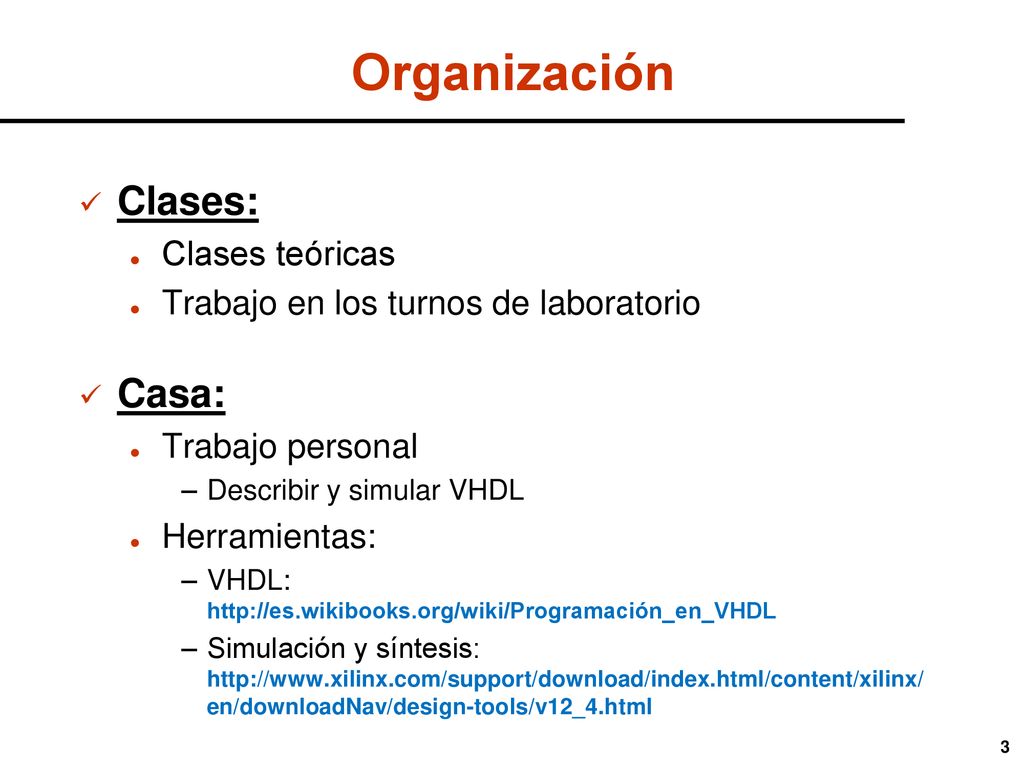

3 Organización Clases: Casa: Clases teóricas
Trabajo en los turnos de laboratorio Casa: Trabajo personal Describir y simular VHDL Herramientas: VHDL: Simulación y síntesis:

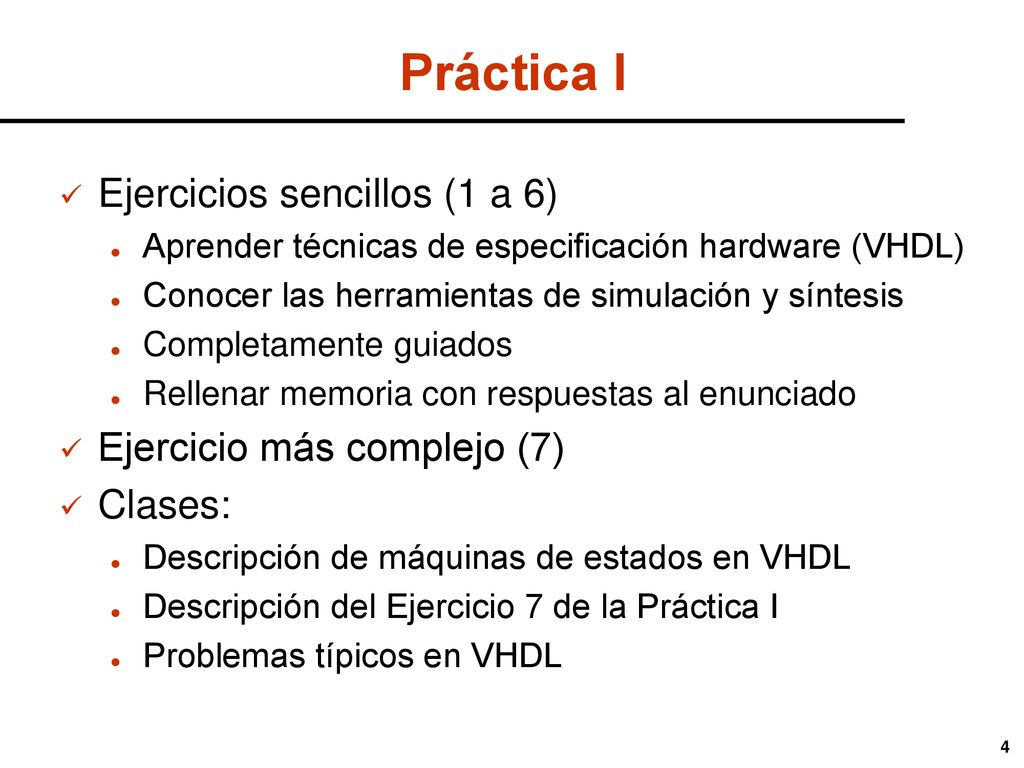

4 Práctica I Ejercicios sencillos (1 a 6) Ejercicio más complejo (7)
Aprender técnicas de especificación hardware (VHDL) Conocer las herramientas de simulación y síntesis Completamente guiados Rellenar memoria con respuestas al enunciado Ejercicio más complejo (7) Clases: Descripción de máquinas de estados en VHDL Descripción del Ejercicio 7 de la Práctica I Problemas típicos en VHDL

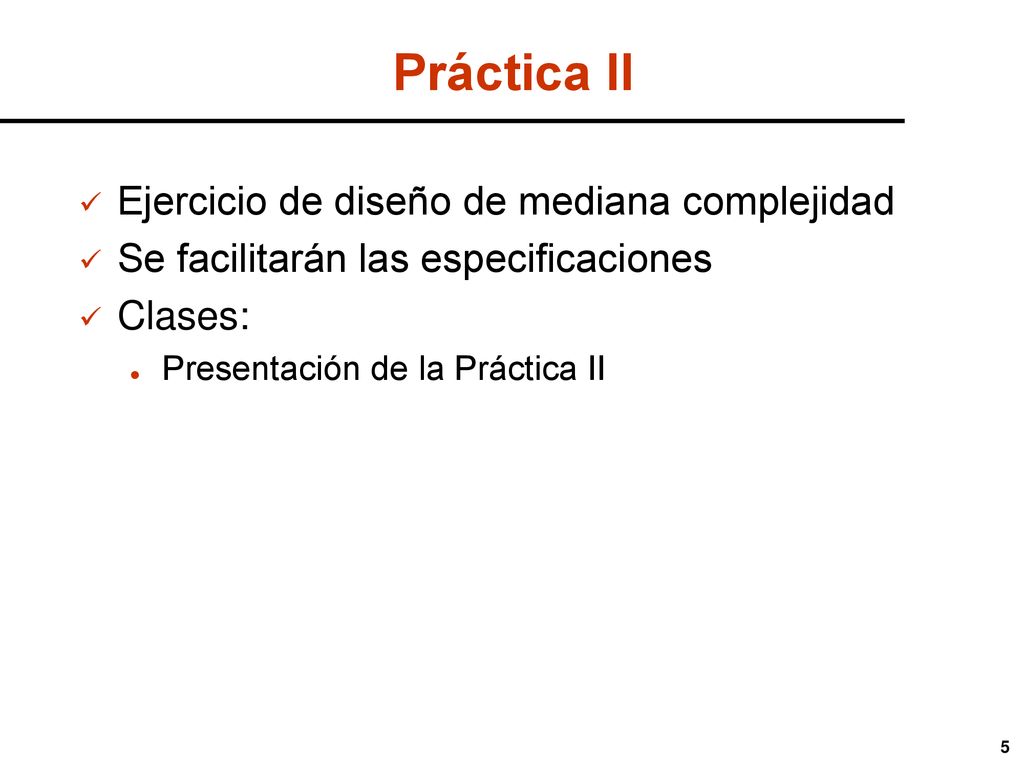

5 Práctica II Ejercicio de diseño de mediana complejidad
Se facilitarán las especificaciones Clases: Presentación de la Práctica II

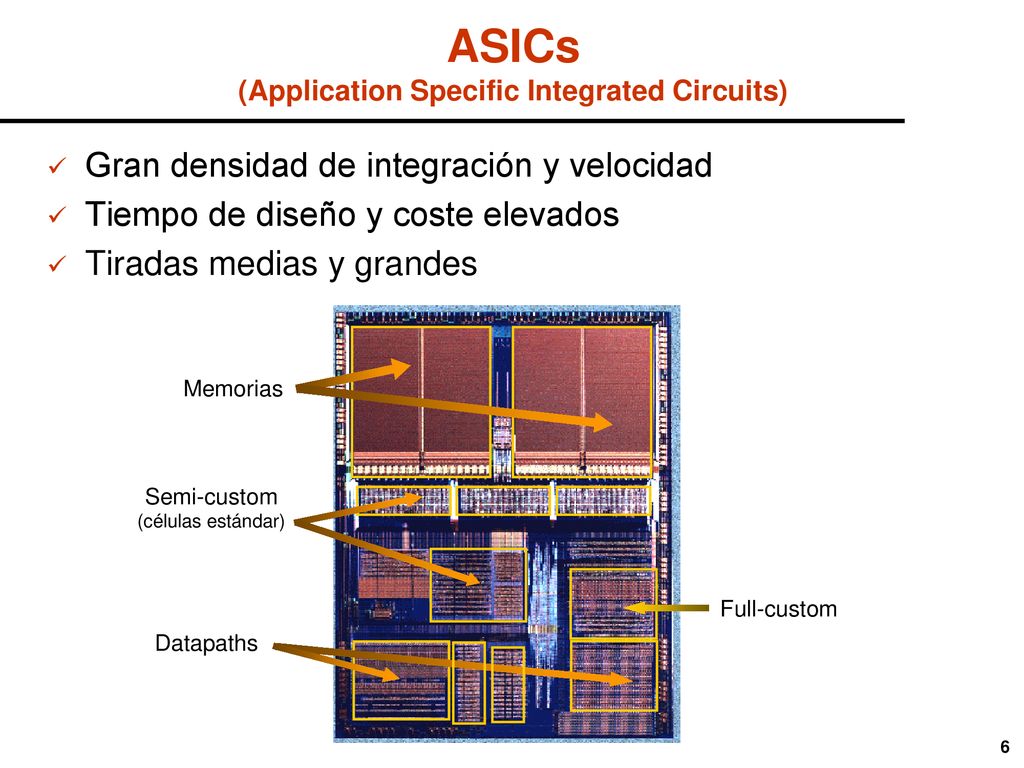

6 ASICs (Application Specific Integrated Circuits)
Gran densidad de integración y velocidad Tiempo de diseño y coste elevados Tiradas medias y grandes

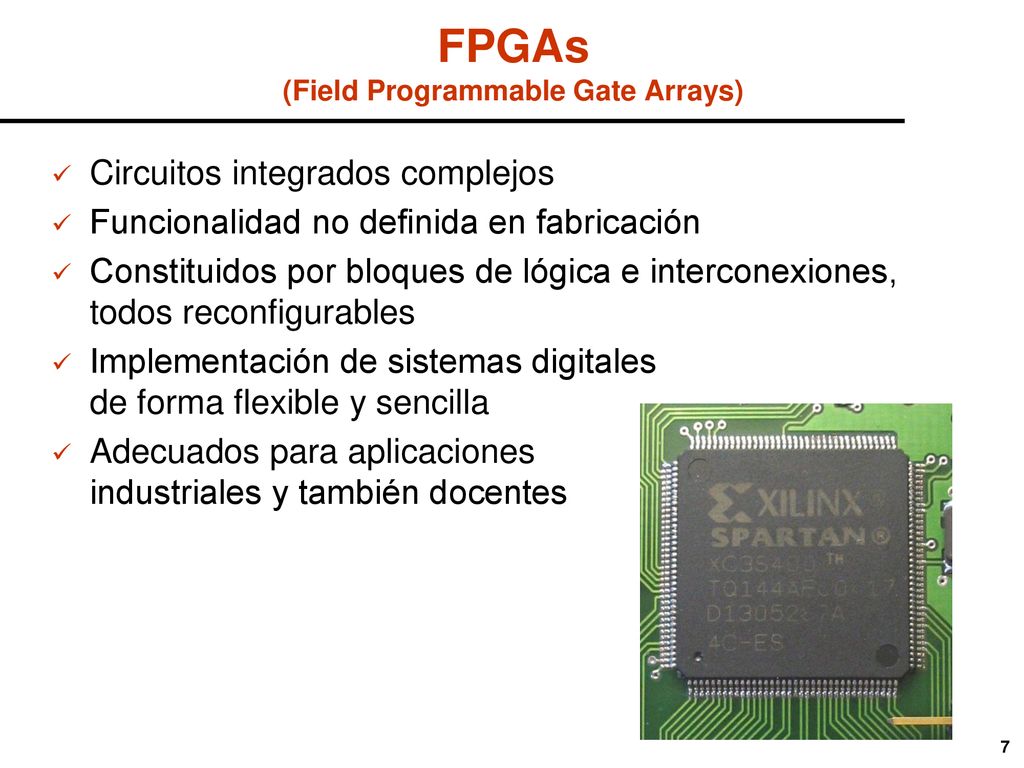

7 FPGAs (Field Programmable Gate Arrays)
Circuitos integrados complejos Funcionalidad no definida en fabricación Constituidos por bloques de lógica e interconexiones, todos reconfigurables Implementación de sistemas digitales de forma flexible y sencilla Adecuados para aplicaciones industriales y también docentes

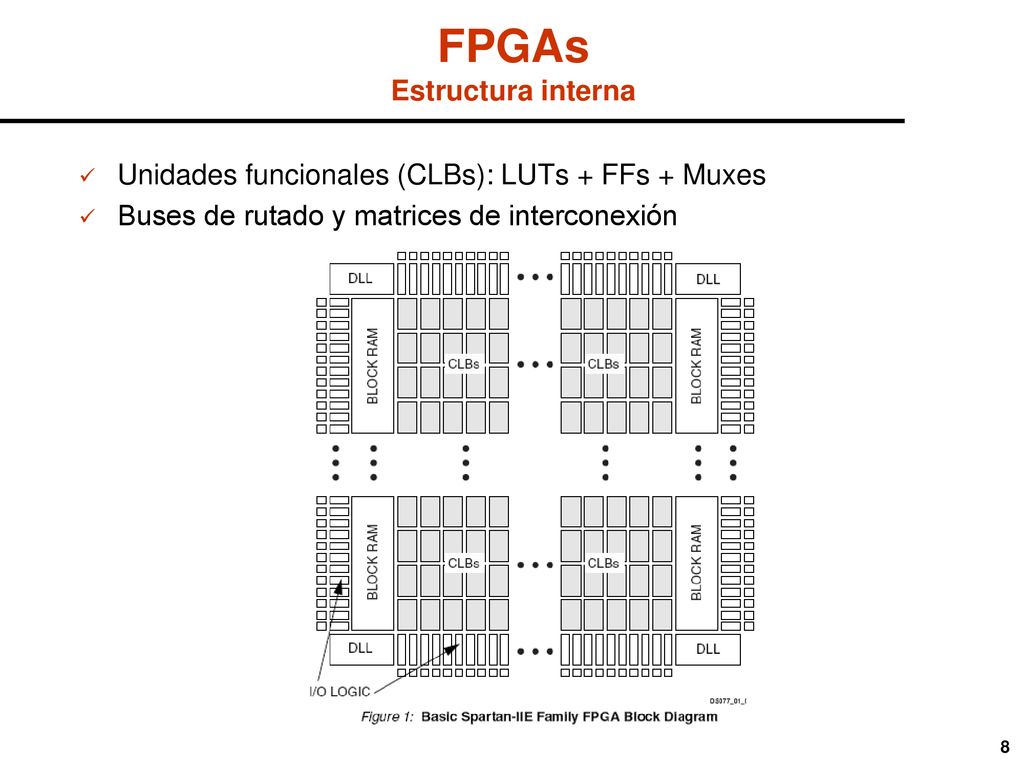

8 FPGAs Estructura interna
Unidades funcionales (CLBs): LUTs + FFs + Muxes Buses de rutado y matrices de interconexión

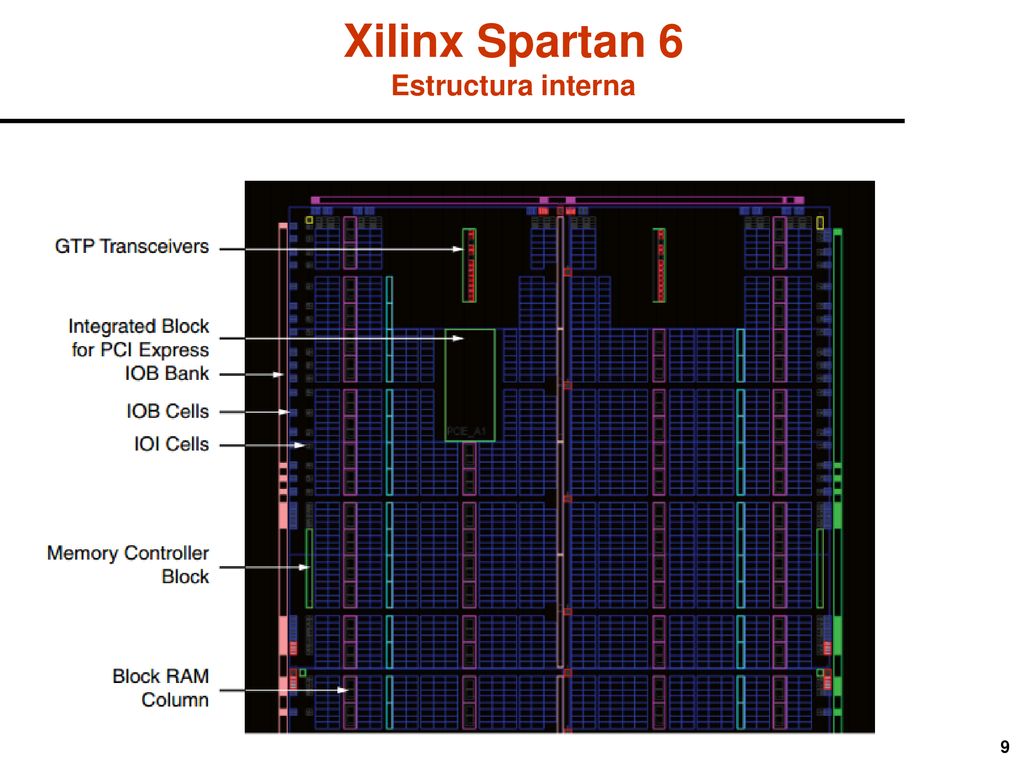

9 Xilinx Spartan 6 Estructura interna

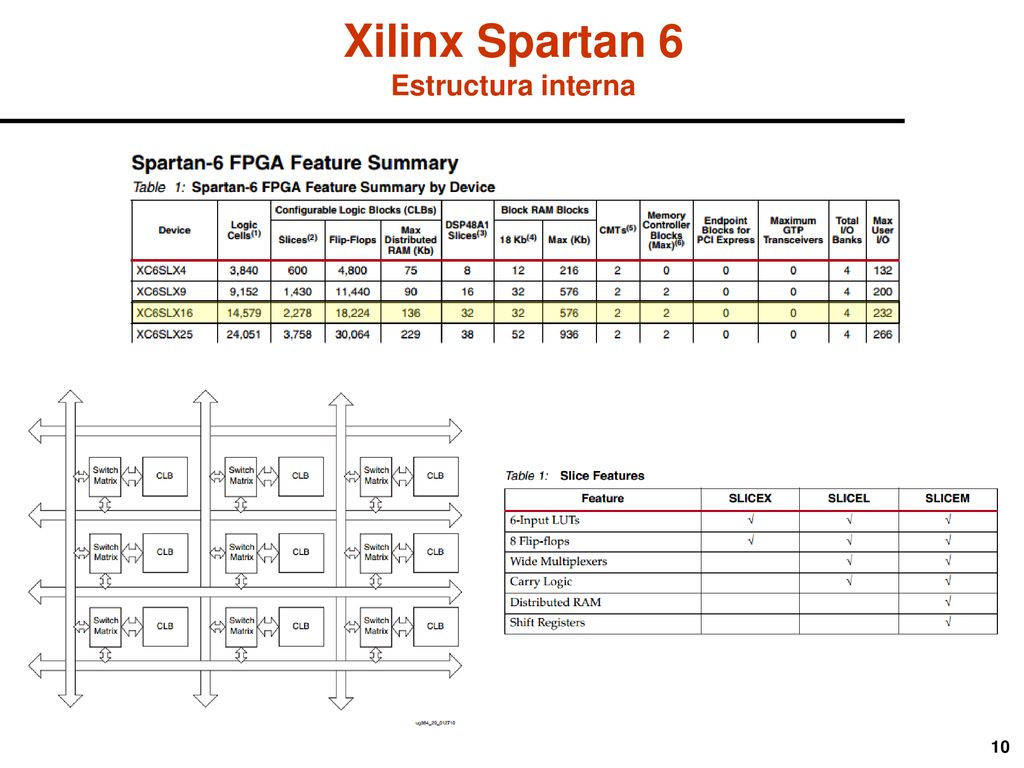

10 Xilinx Spartan 6 Estructura interna

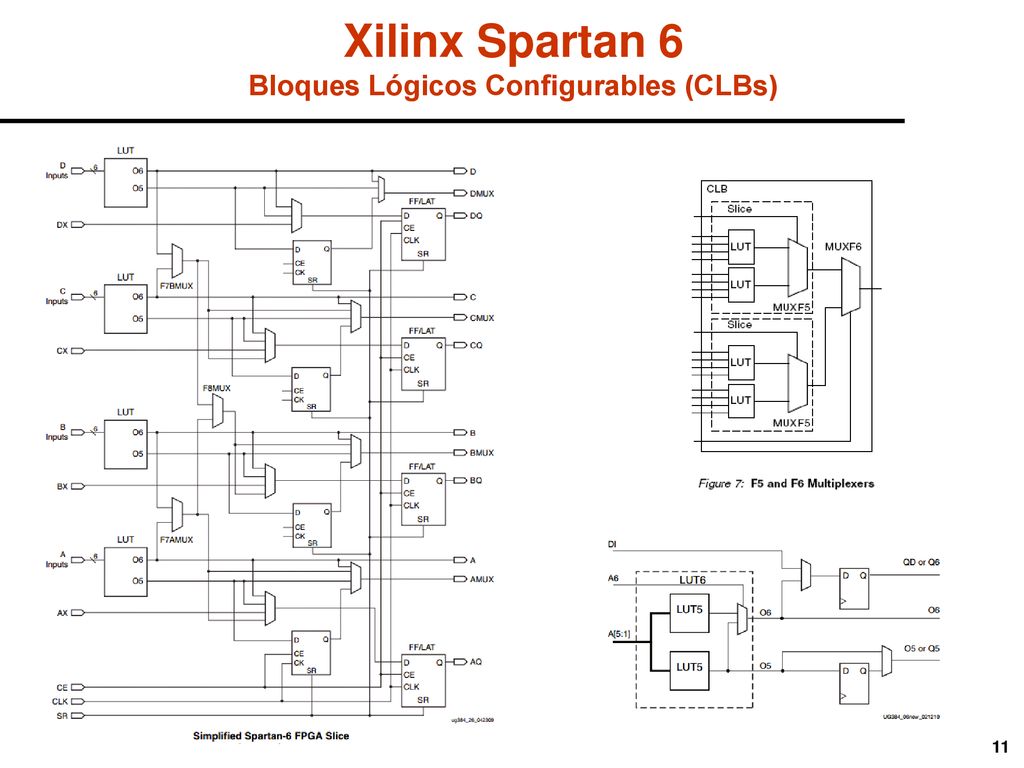

11 Xilinx Spartan 6 Bloques Lógicos Configurables (CLBs)

12 Plataforma de prototipado
NEXYS-3 (DIGILENT)

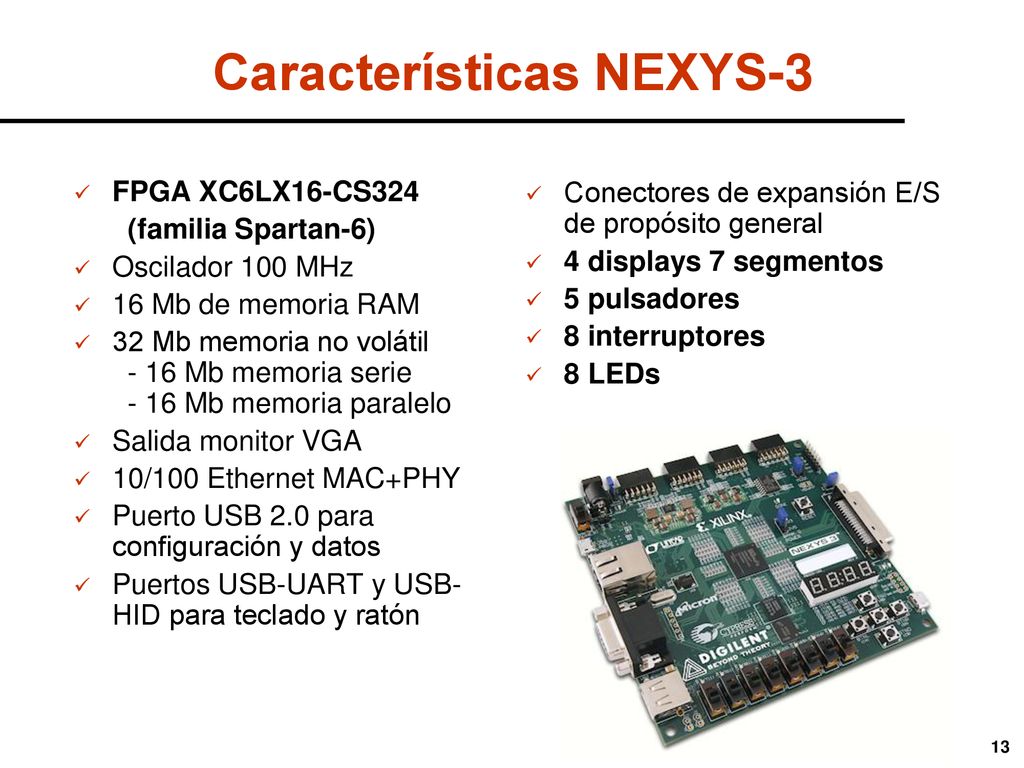

13 Características NEXYS-3
FPGA XC6LX16-CS324 (familia Spartan-6) Oscilador 100 MHz 16 Mb de memoria RAM 32 Mb memoria no volátil Mb memoria serie Mb memoria paralelo Salida monitor VGA 10/100 Ethernet MAC+PHY Puerto USB 2.0 para configuración y datos Puertos USB-UART y USB-HID para teclado y ratón Conectores de expansión E/S de propósito general 4 displays 7 segmentos 5 pulsadores 8 interruptores 8 LEDs
