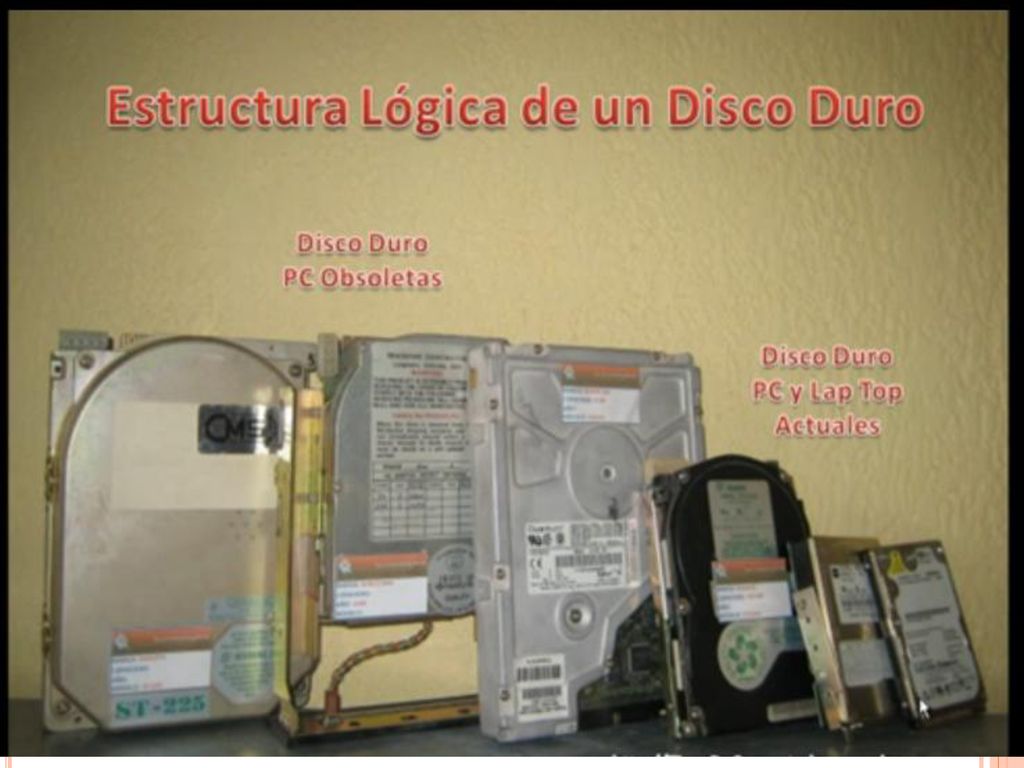

DISCO DURO.
3

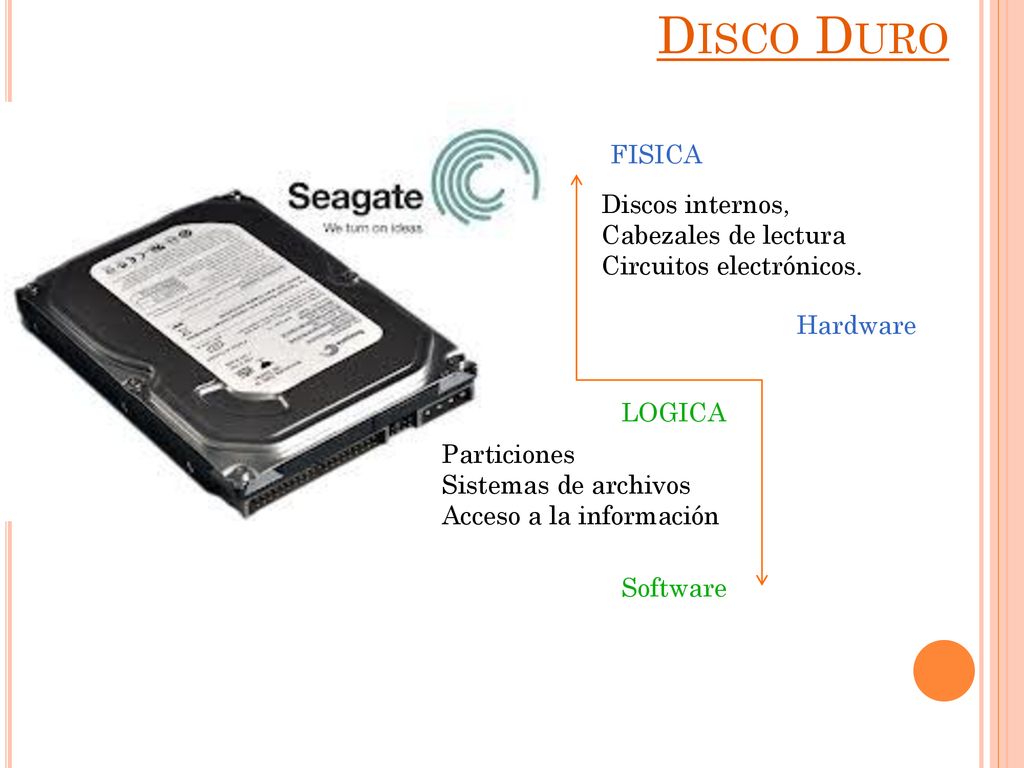

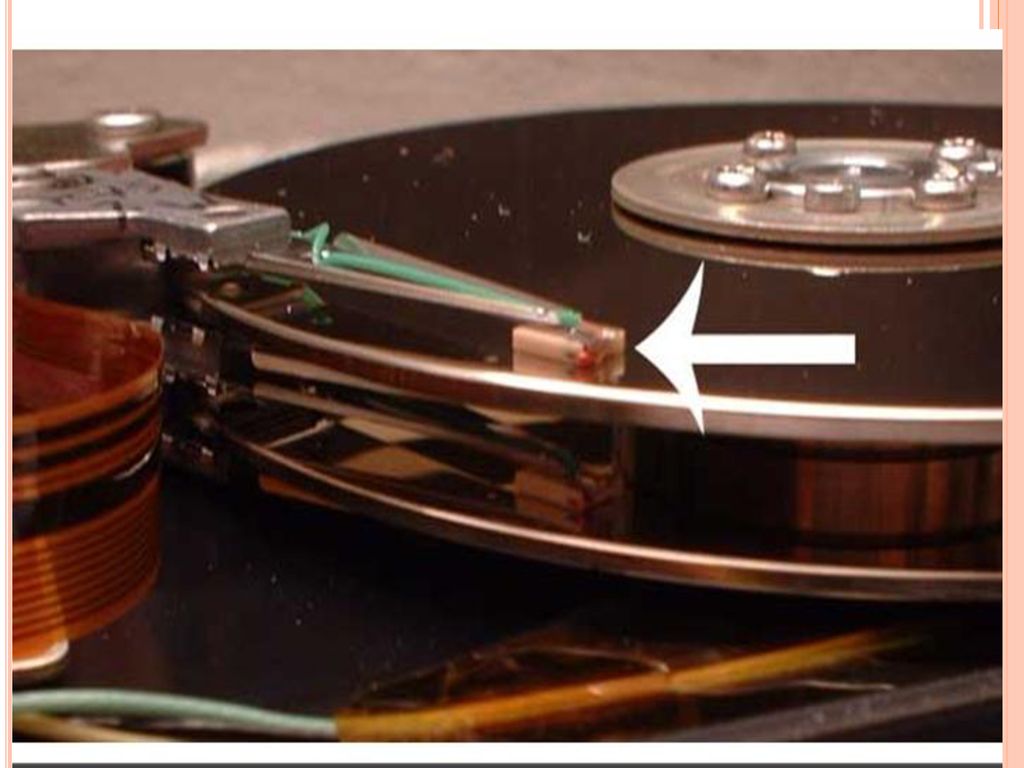

Disco Duro FISICA Discos internos, Cabezales de lectura
Circuitos electrónicos. Hardware LOGICA Particiones Sistemas de archivos Acceso a la información Software
5

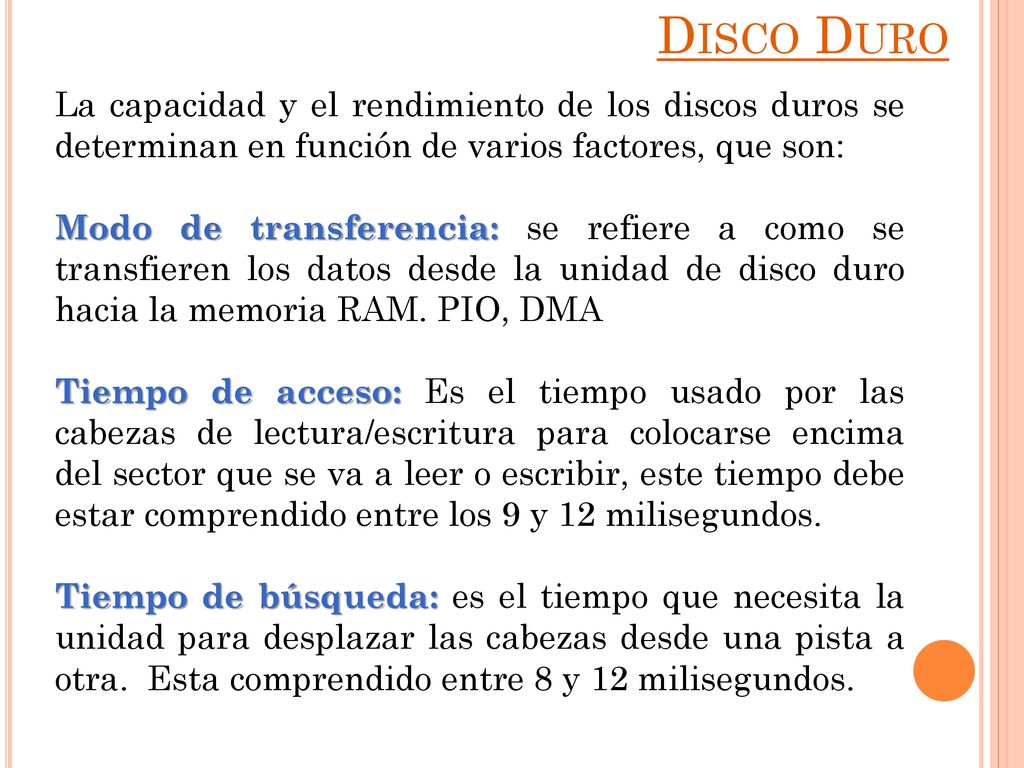

Disco Duro La capacidad y el rendimiento de los discos duros se determinan en función de varios factores, que son: Modo de transferencia: se refiere a como se transfieren los datos desde la unidad de disco duro hacia la memoria RAM. PIO, DMA Tiempo de acceso: Es el tiempo usado por las cabezas de lectura/escritura para colocarse encima del sector que se va a leer o escribir, este tiempo debe estar comprendido entre los 9 y 12 milisegundos. Tiempo de búsqueda: es el tiempo que necesita la unidad para desplazar las cabezas desde una pista a otra. Esta comprendido entre 8 y 12 milisegundos.
6

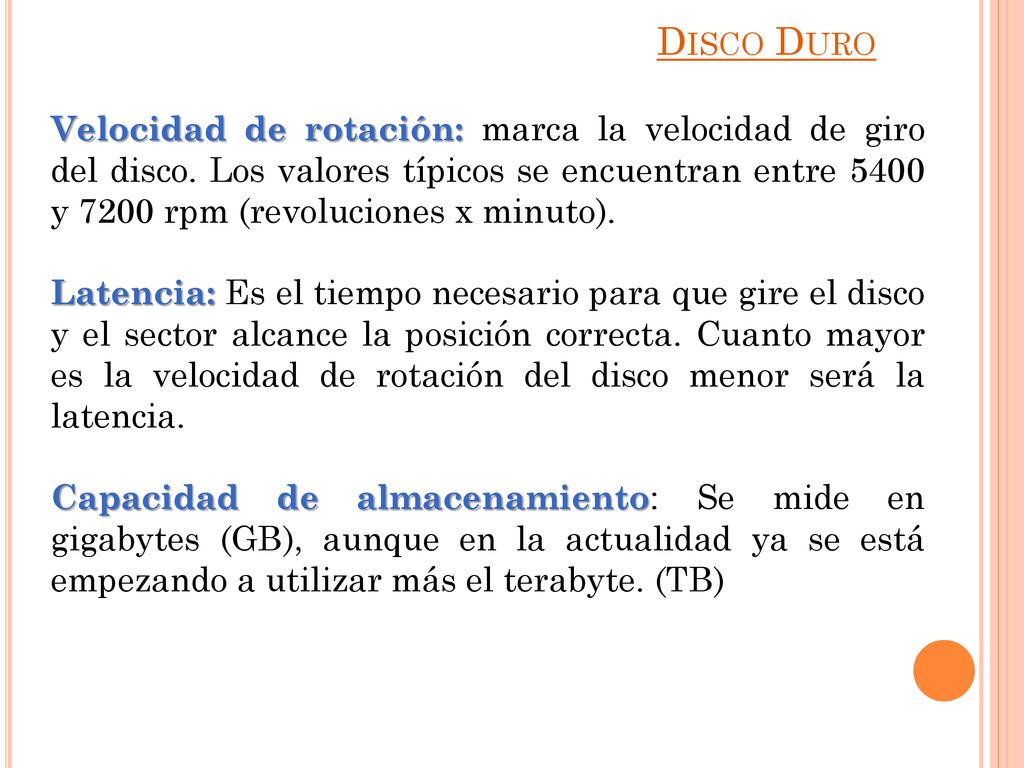

Disco Duro Velocidad de rotación: marca la velocidad de giro del disco. Los valores típicos se encuentran entre 5400 y 7200 rpm (revoluciones x minuto). Latencia: Es el tiempo necesario para que gire el disco y el sector alcance la posición correcta. Cuanto mayor es la velocidad de rotación del disco menor será la latencia. Capacidad de almacenamiento: Se mide en gigabytes (GB), aunque en la actualidad ya se está empezando a utilizar más el terabyte. (TB)
7

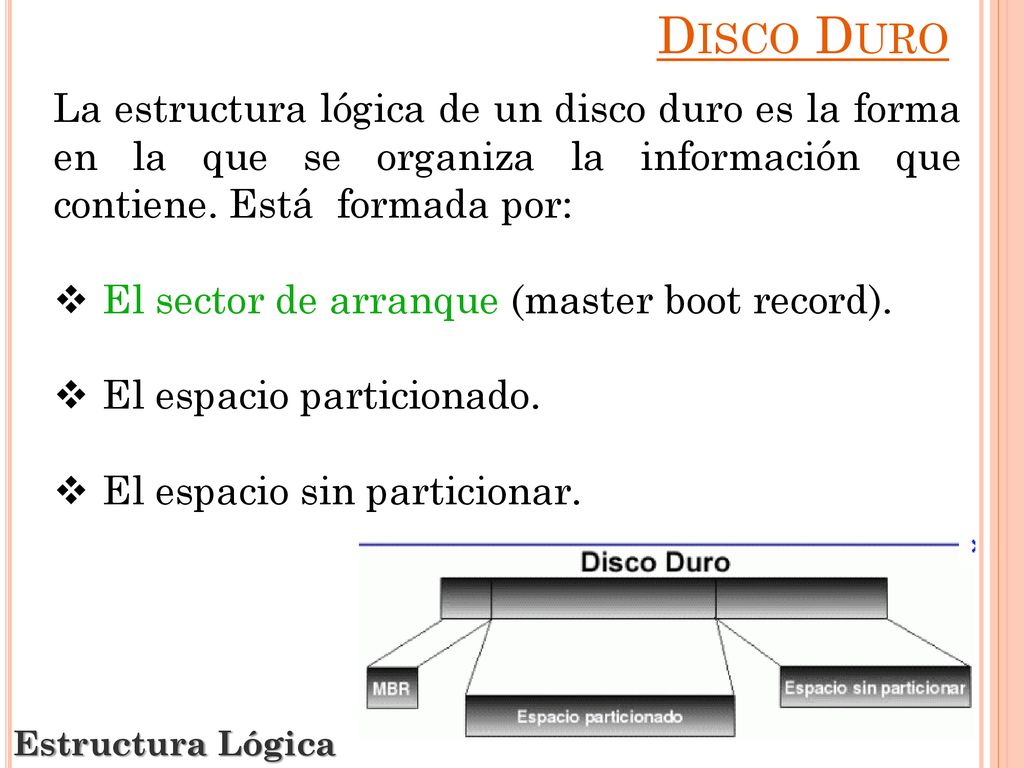

Disco Duro La estructura lógica de un disco duro es la forma en la que se organiza la información que contiene. Está formada por: El sector de arranque (master boot record). El espacio particionado. El espacio sin particionar. Estructura Lógica
8

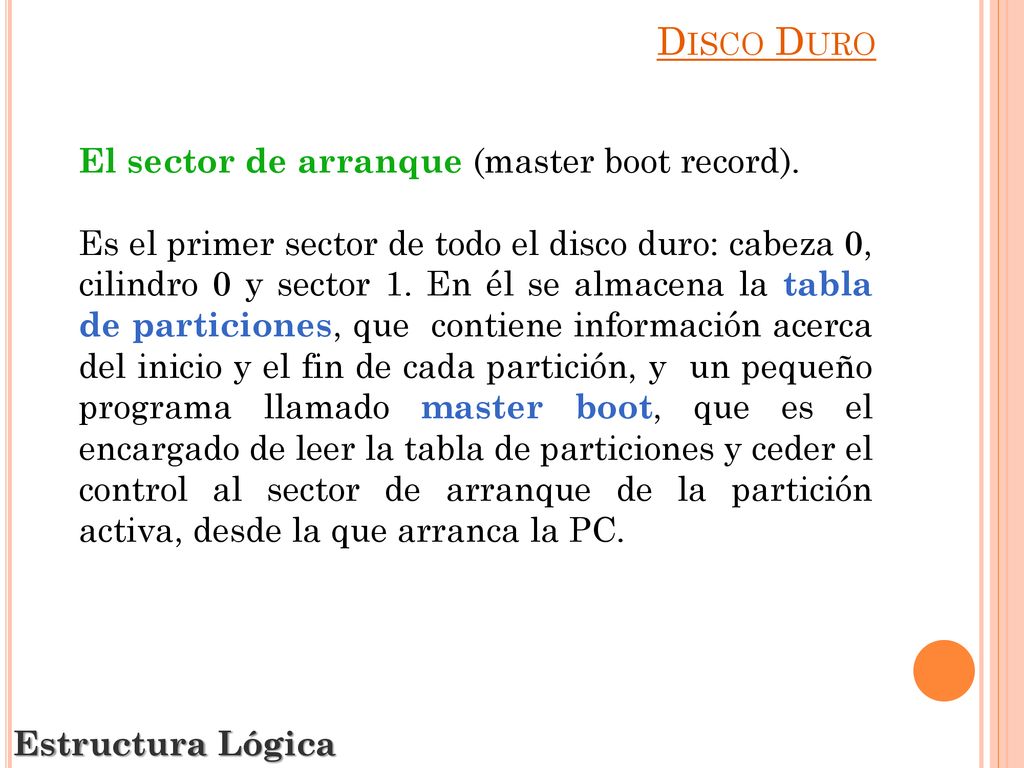

Disco Duro El sector de arranque (master boot record).
Es el primer sector de todo el disco duro: cabeza 0, cilindro 0 y sector 1. En él se almacena la tabla de particiones, que contiene información acerca del inicio y el fin de cada partición, y un pequeño programa llamado master boot, que es el encargado de leer la tabla de particiones y ceder el control al sector de arranque de la partición activa, desde la que arranca la PC. Estructura Lógica
9
Disco Duro Estructura Lógica
Como mencionamos anteriormente, cada sector de un disco posee 512 bytes de extensión. En los primeros 446 bytes hay un pequeño programa denominado Master Boot Program (MBP); luego hay 64 bytes con la información sobre las tablas de particiones y finalmente quedan 2 bytes que se usan como firma de reconocimiento del sector. Estructura Lógica
10

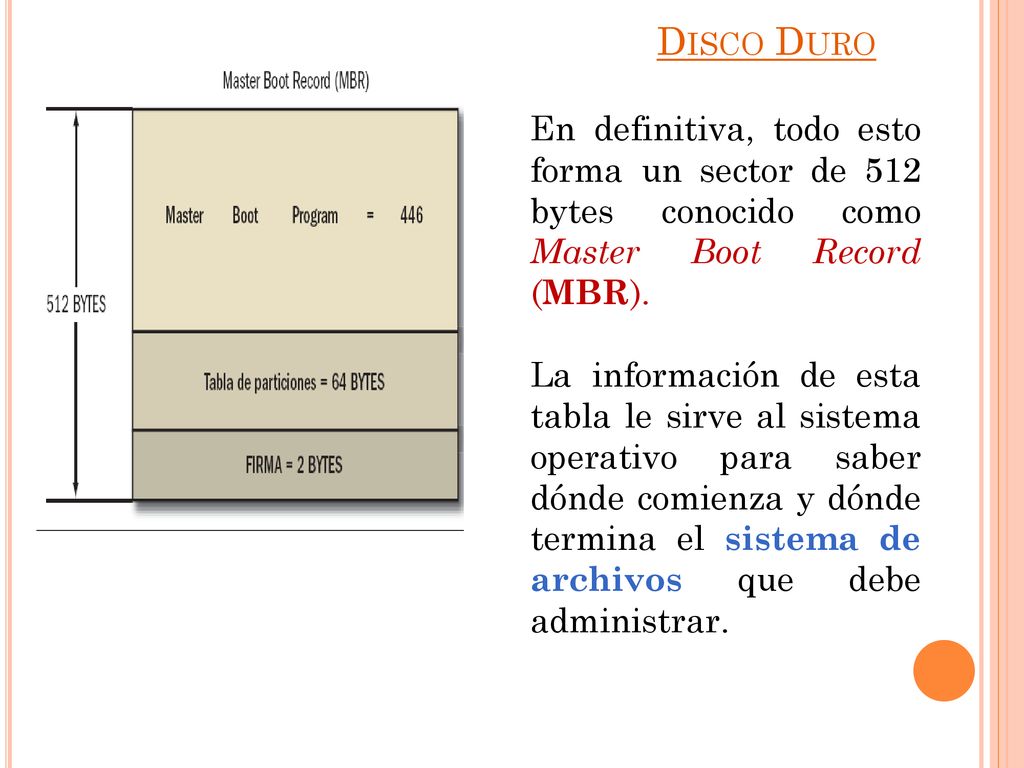

Disco Duro En definitiva, todo esto forma un sector de 512 bytes conocido como Master Boot Record (MBR). La información de esta tabla le sirve al sistema operativo para saber dónde comienza y dónde termina el sistema de archivos que debe administrar.
11
Disco Duro La estructura lógica de un disco duro es la forma en la que se organiza la información que contiene. Está formada por: El sector de arranque (master boot record). El espacio particionado. El espacio sin particionar. Estructura Lógica
12

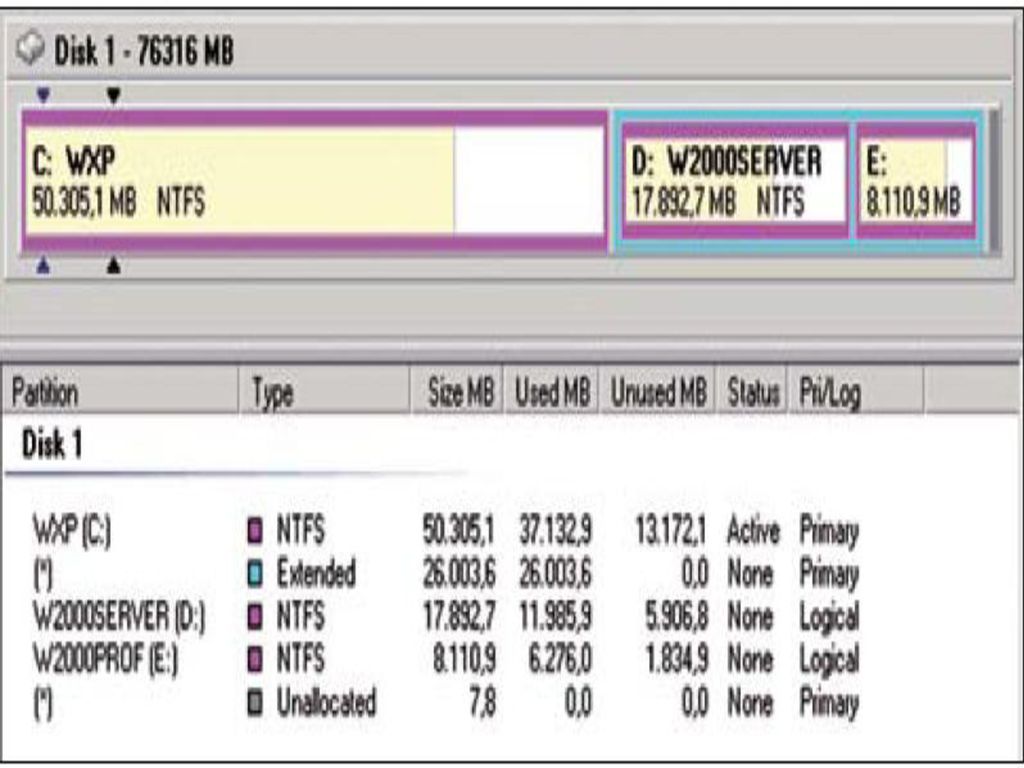

Disco Duro El espacio particionado
Es el espacio de disco duro que ha sido asignado a alguna partición. Las particiones se definen por cilindros. Cada partición tienen un nombre; por lo regular llevan asociada una letra: C, D, E, etc. El espacio sin particionar Es el espacio que no se ha asignado a ninguna partición. Disco Duro Estructura Lógica
16

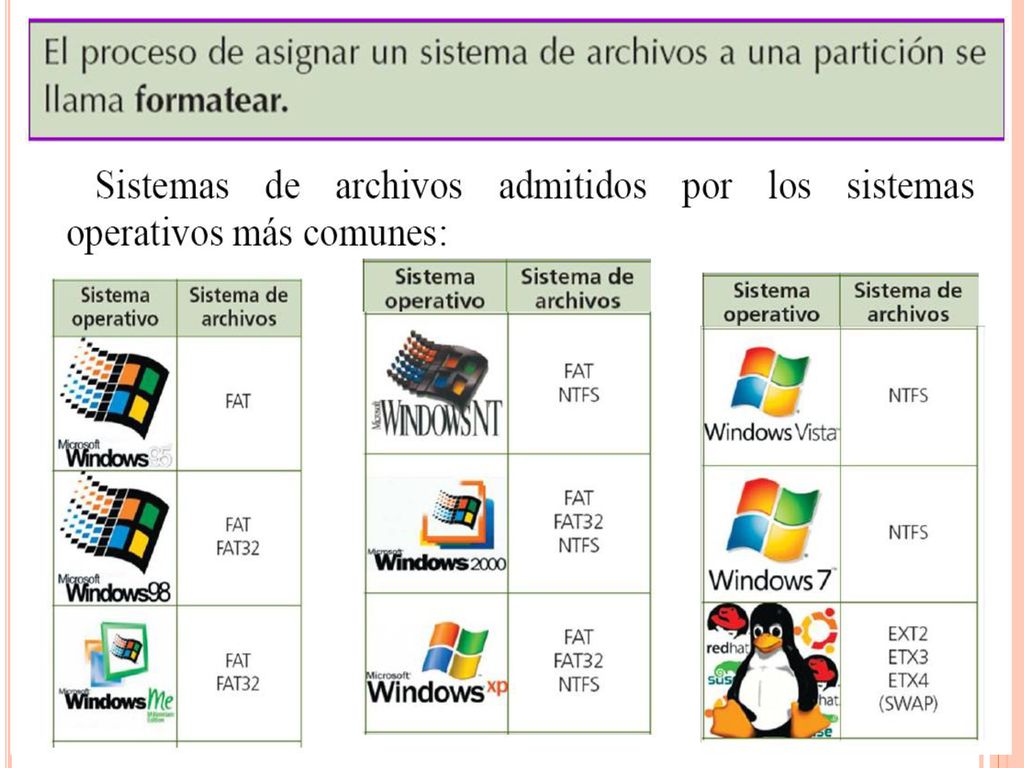

Sistemas de archivos Disco Duro

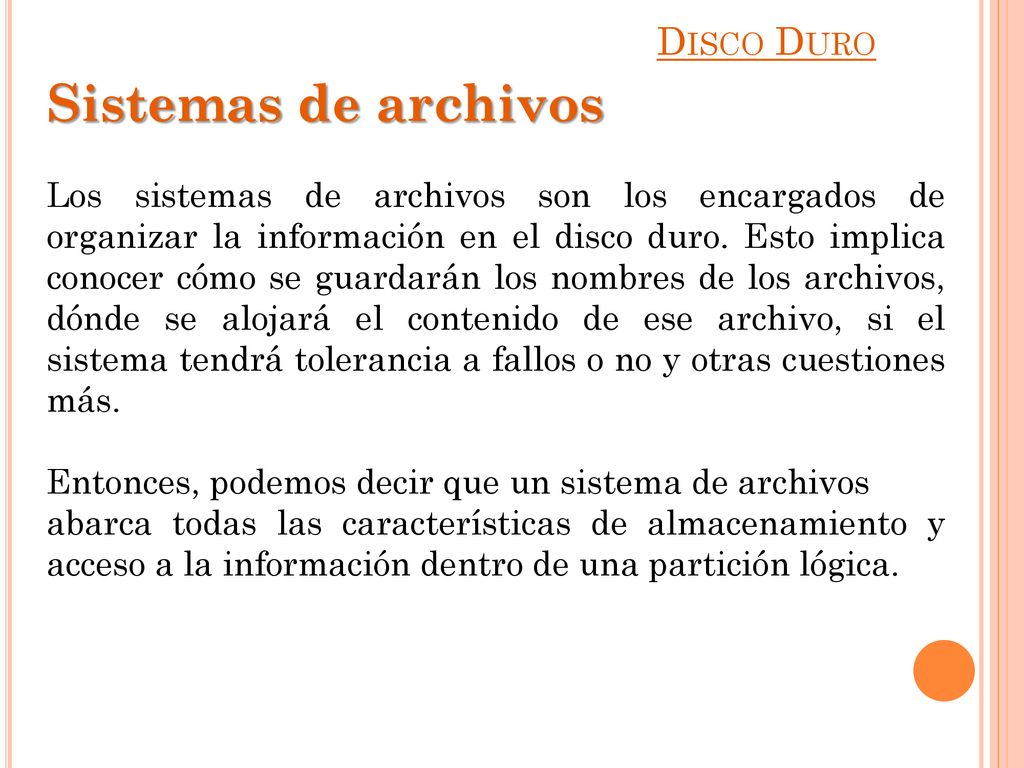

Los sistemas de archivos son los encargados de organizar la información en el disco duro. Esto implica conocer cómo se guardarán los nombres de los archivos, dónde se alojará el contenido de ese archivo, si el sistema tendrá tolerancia a fallos o no y otras cuestiones más. Entonces, podemos decir que un sistema de archivos abarca todas las características de almacenamiento y acceso a la información dentro de una partición lógica.
17

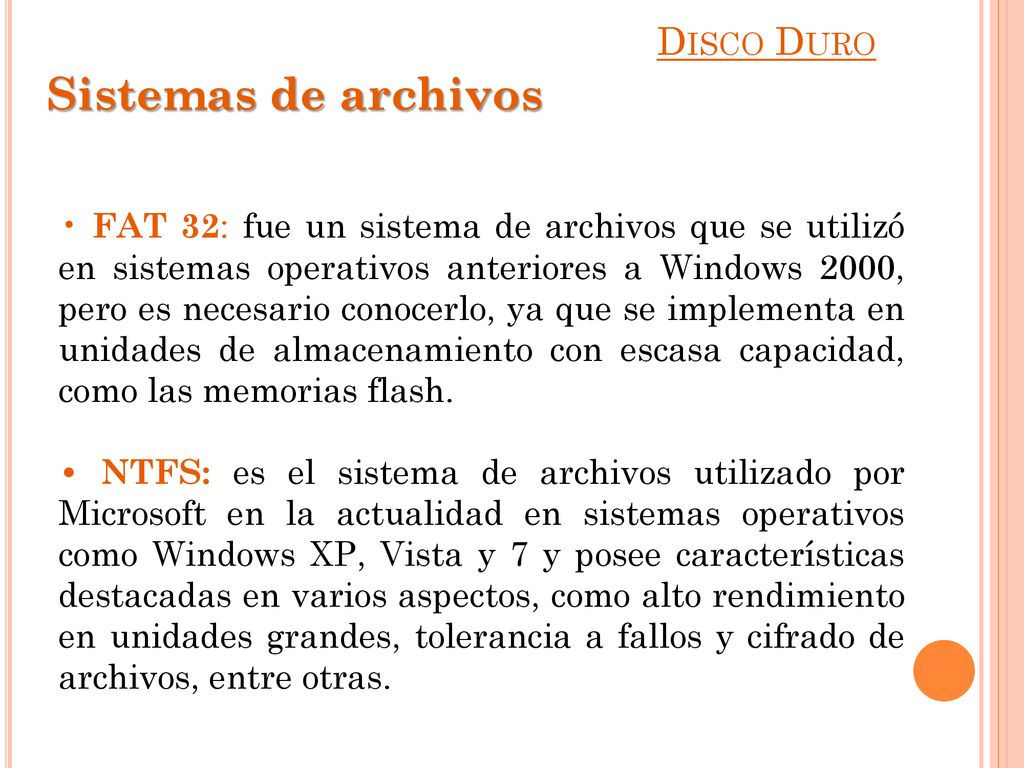

Sistemas de archivos Disco Duro
• FAT 32: fue un sistema de archivos que se utilizó en sistemas operativos anteriores a Windows 2000, pero es necesario conocerlo, ya que se implementa en unidades de almacenamiento con escasa capacidad, como las memorias flash. • NTFS: es el sistema de archivos utilizado por Microsoft en la actualidad en sistemas operativos como Windows XP, Vista y 7 y posee características destacadas en varios aspectos, como alto rendimiento en unidades grandes, tolerancia a fallos y cifrado de archivos, entre otras.
18

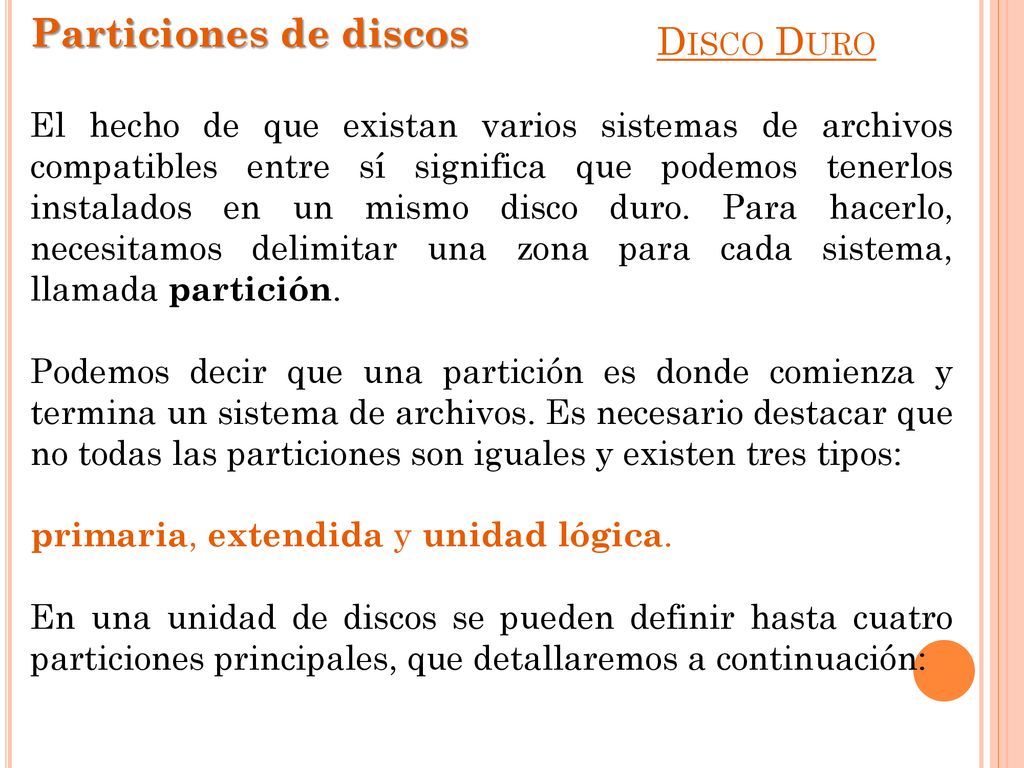

Particiones de discos Disco Duro
El hecho de que existan varios sistemas de archivos compatibles entre sí significa que podemos tenerlos instalados en un mismo disco duro. Para hacerlo, necesitamos delimitar una zona para cada sistema, llamada partición. Podemos decir que una partición es donde comienza y termina un sistema de archivos. Es necesario destacar que no todas las particiones son iguales y existen tres tipos: primaria, extendida y unidad lógica. En una unidad de discos se pueden definir hasta cuatro particiones principales, que detallaremos a continuación: Disco Duro
19
Particiones de discos Disco Duro

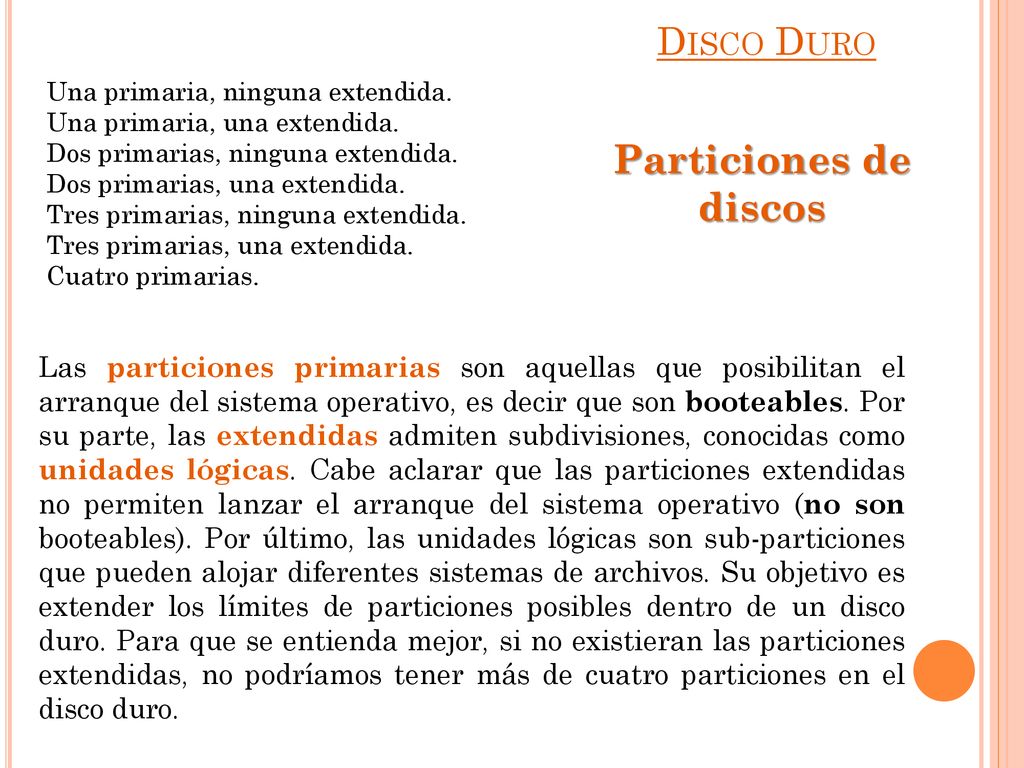

Una primaria, ninguna extendida. Una primaria, una extendida. Dos primarias, ninguna extendida. Dos primarias, una extendida. Tres primarias, ninguna extendida. Tres primarias, una extendida. Cuatro primarias. Particiones de discos Las particiones primarias son aquellas que posibilitan el arranque del sistema operativo, es decir que son booteables. Por su parte, las extendidas admiten subdivisiones, conocidas como unidades lógicas. Cabe aclarar que las particiones extendidas no permiten lanzar el arranque del sistema operativo (no son booteables). Por último, las unidades lógicas son sub-particiones que pueden alojar diferentes sistemas de archivos. Su objetivo es extender los límites de particiones posibles dentro de un disco duro. Para que se entienda mejor, si no existieran las particiones extendidas, no podríamos tener más de cuatro particiones en el disco duro.
20
Disco Duro Particiones de discos
23

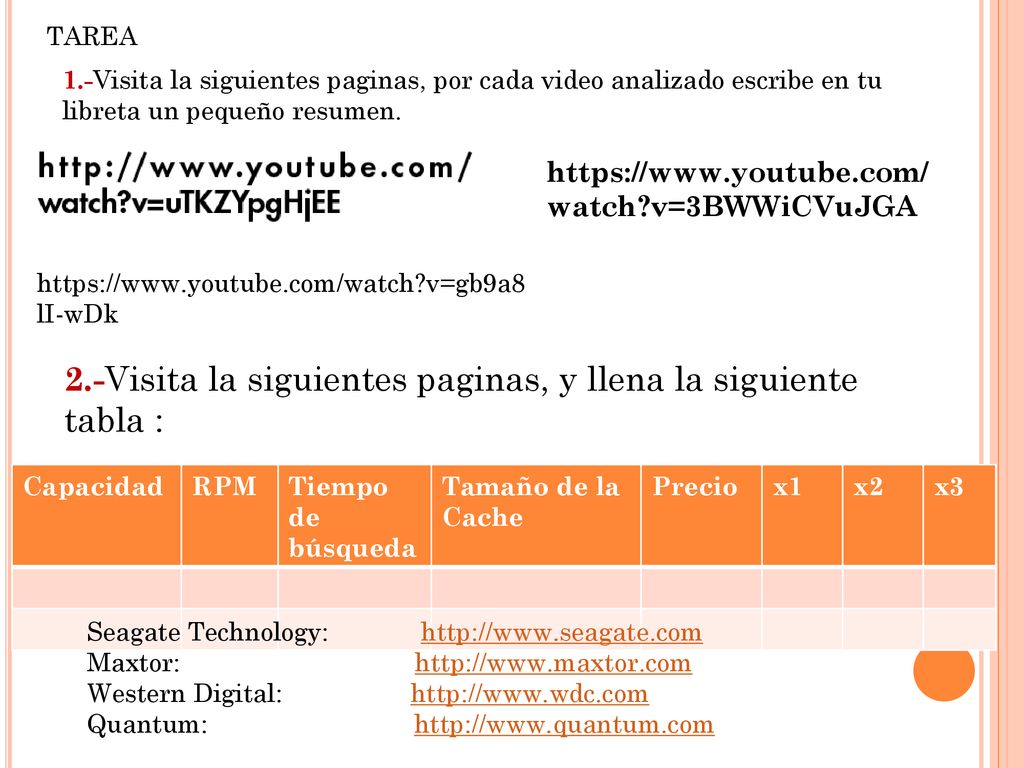

2.-Visita la siguientes paginas, y llena la siguiente tabla :
TAREA 1.-Visita la siguientes paginas, por cada video analizado escribe en tu libreta un pequeño resumen. 2.-Visita la siguientes paginas, y llena la siguiente tabla : Capacidad RPM Tiempo de búsqueda Tamaño de la Cache Precio x1 x2 x3 Seagate Technology: Maxtor: Western Digital: Quantum:
24

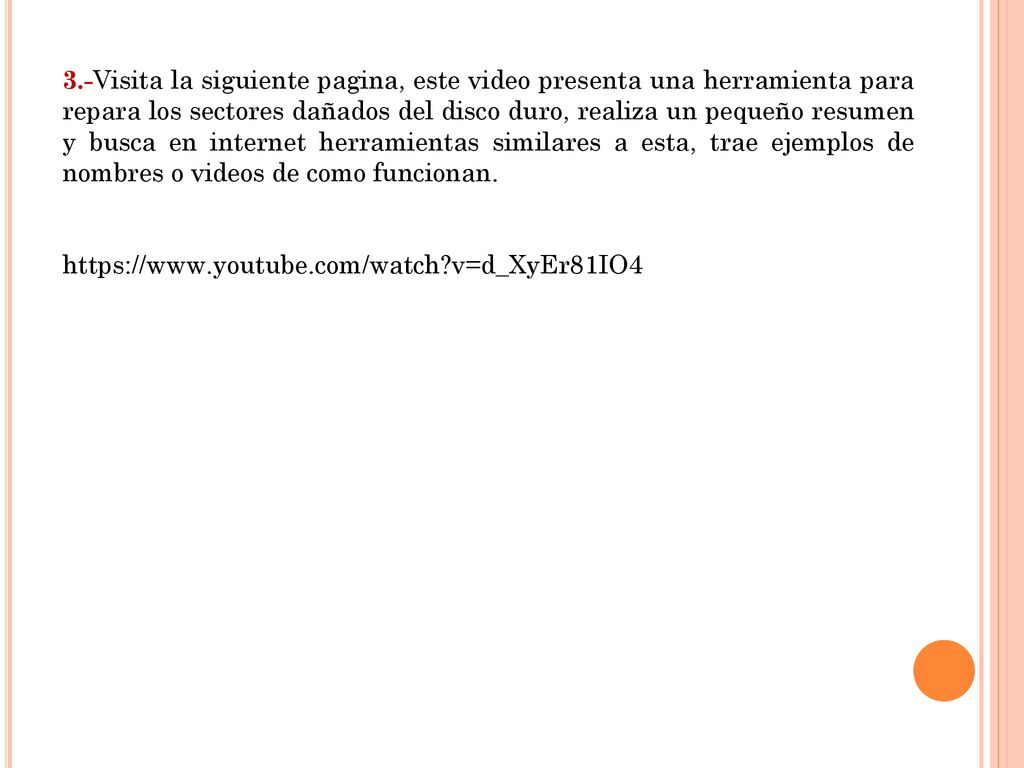

3.-Visita la siguiente pagina, este video presenta una herramienta para repara los sectores dañados del disco duro, realiza un pequeño resumen y busca en internet herramientas similares a esta, trae ejemplos de nombres o videos de como funcionan.
