Sismos Objetivo: Describir los sismos y las escalas de medición.

Presentación del tema: "Sismos Objetivo: Describir los sismos y las escalas de medición."— Transcripción de la presentación:

1 Sismos Objetivo: Describir los sismos y las escalas de medición.

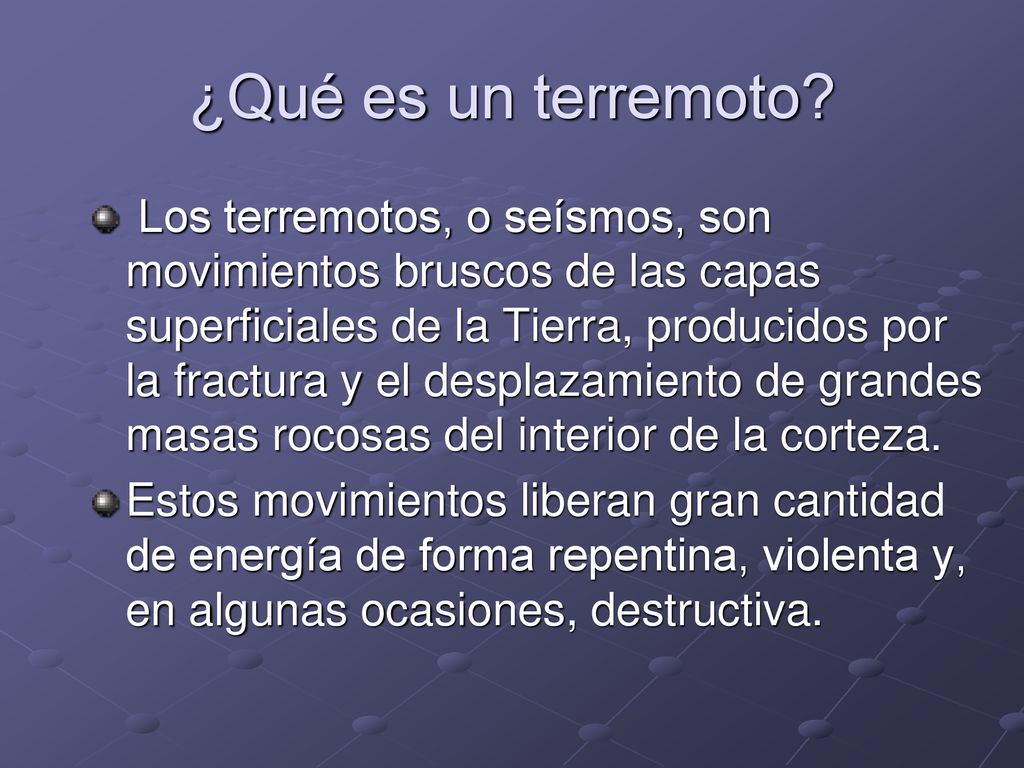

2 ¿Qué es un terremoto? Los terremotos, o seísmos, son movimientos bruscos de las capas superficiales de la Tierra, producidos por la fractura y el desplazamiento de grandes masas rocosas del interior de la corteza. Estos movimientos liberan gran cantidad de energía de forma repentina, violenta y, en algunas ocasiones, destructiva.

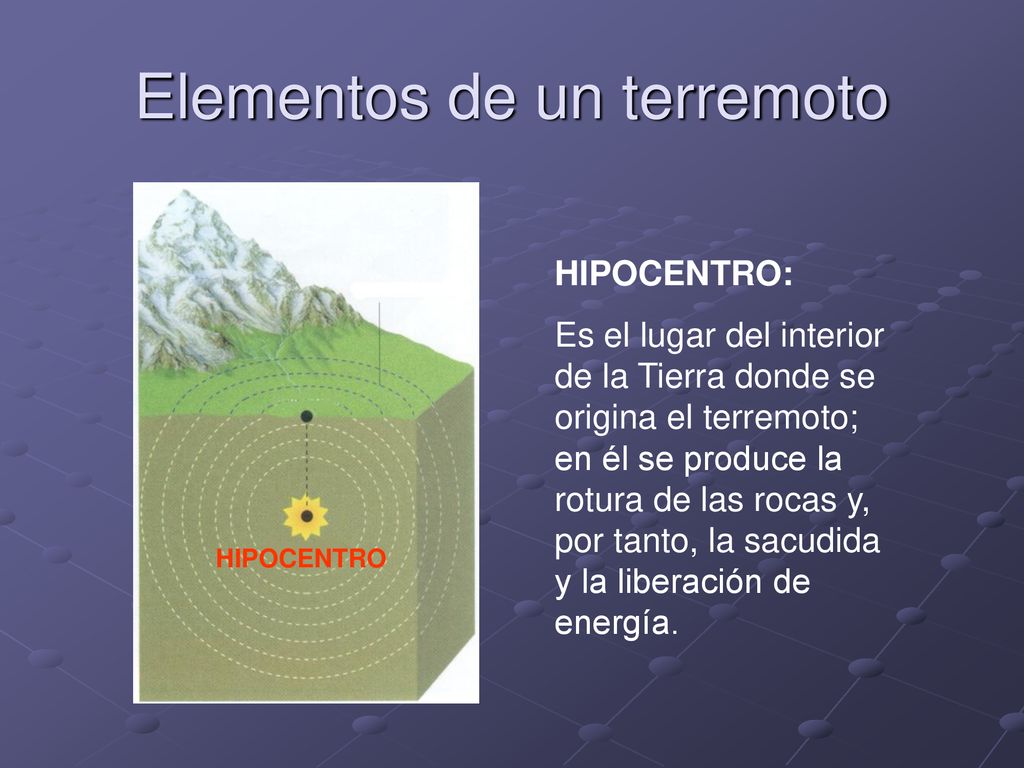

3 Elementos de un terremoto
HIPOCENTRO: Es el lugar del interior de la Tierra donde se origina el terremoto; en él se produce la rotura de las rocas y, por tanto, la sacudida y la liberación de energía. HIPOCENTRO

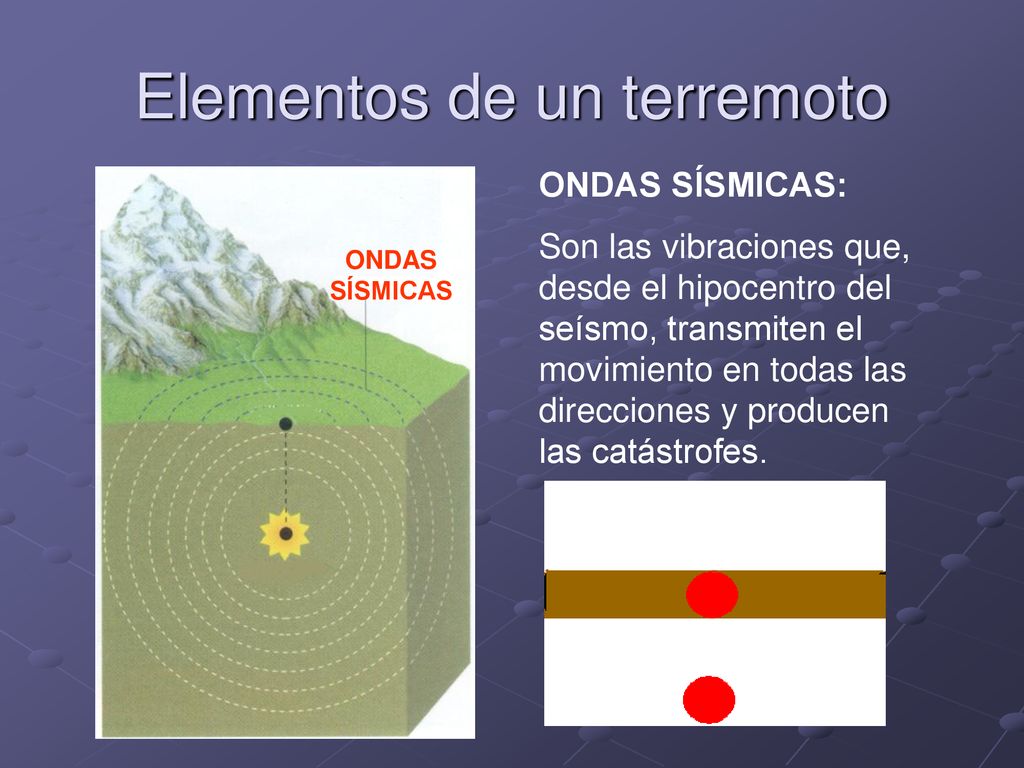

4 Elementos de un terremoto
ONDAS SÍSMICAS: Son las vibraciones que, desde el hipocentro del seísmo, transmiten el movimiento en todas las direcciones y producen las catástrofes. ONDAS SÍSMICAS

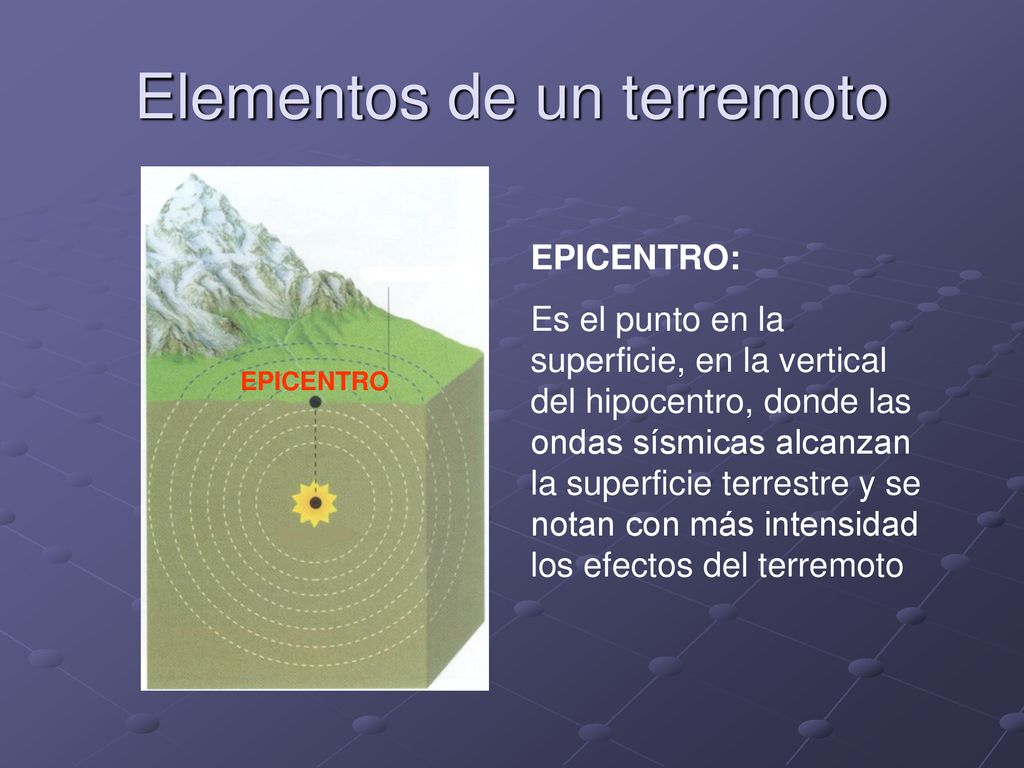

5 Elementos de un terremoto
EPICENTRO: Es el punto en la superficie, en la vertical del hipocentro, donde las ondas sísmicas alcanzan la superficie terrestre y se notan con más intensidad los efectos del terremoto EPICENTRO

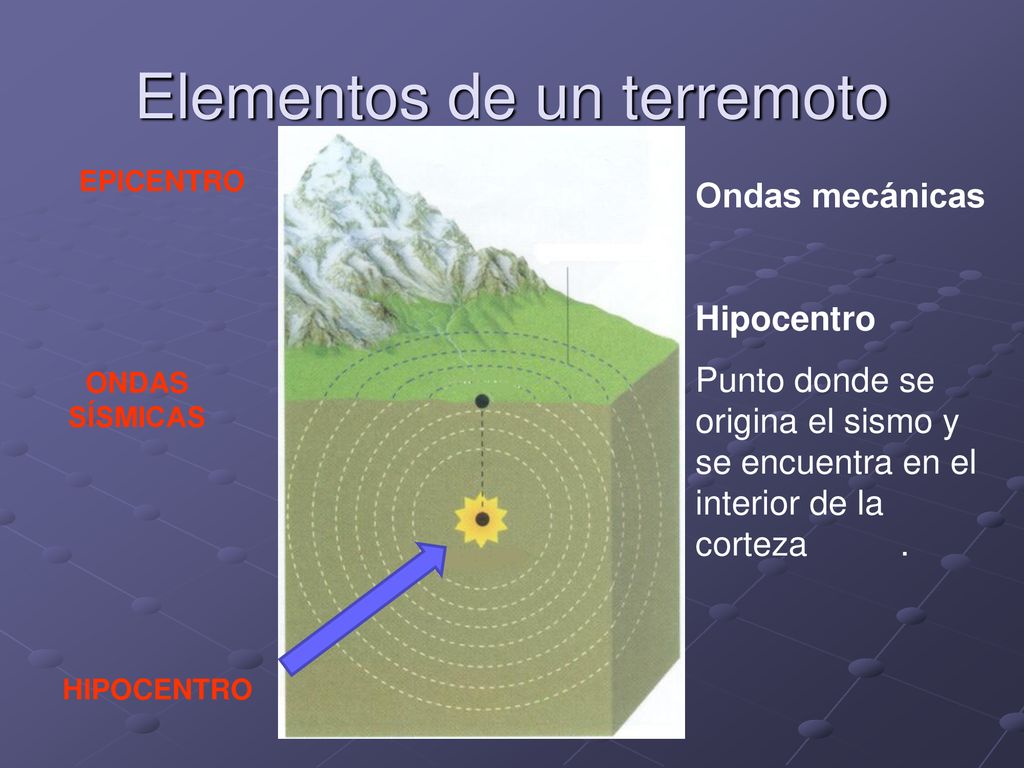

6 Elementos de un terremoto
EPICENTRO Ondas mecánicas Hipocentro Punto donde se origina el sismo y se encuentra en el interior de la corteza . ONDAS SÍSMICAS HIPOCENTRO

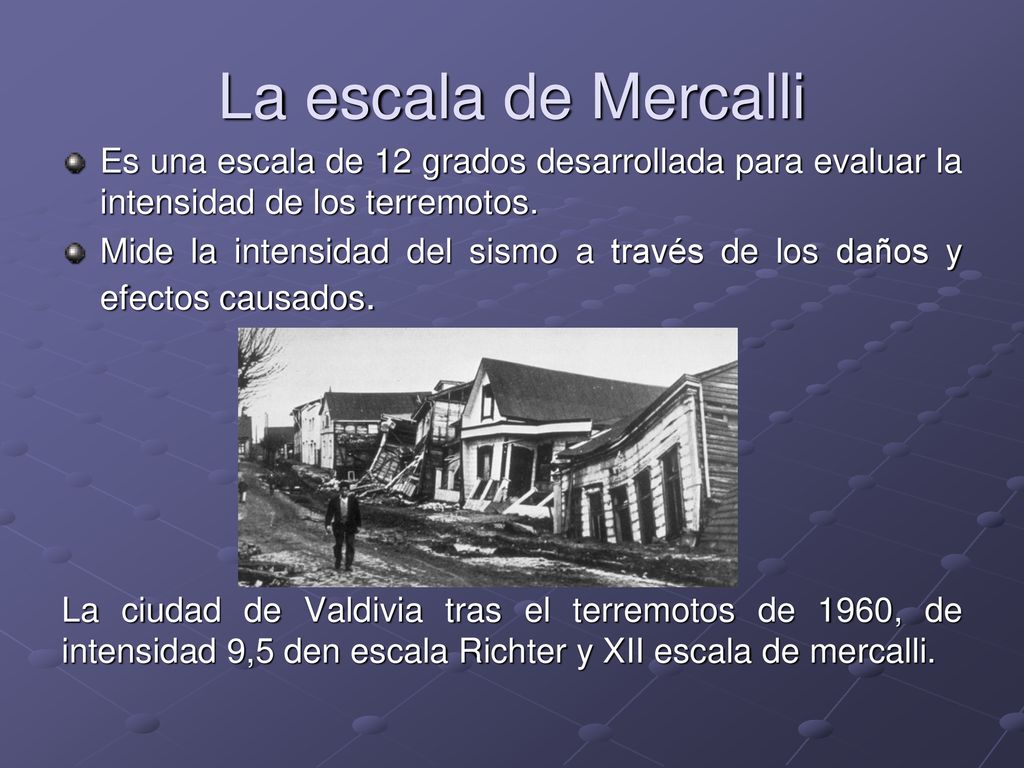

7 La escala de Mercalli Es una escala de 12 grados desarrollada para evaluar la intensidad de los terremotos. Mide la intensidad del sismo a través de los daños y efectos causados. La ciudad de Valdivia tras el terremotos de 1960, de intensidad 9,5 den escala Richter y XII escala de mercalli.

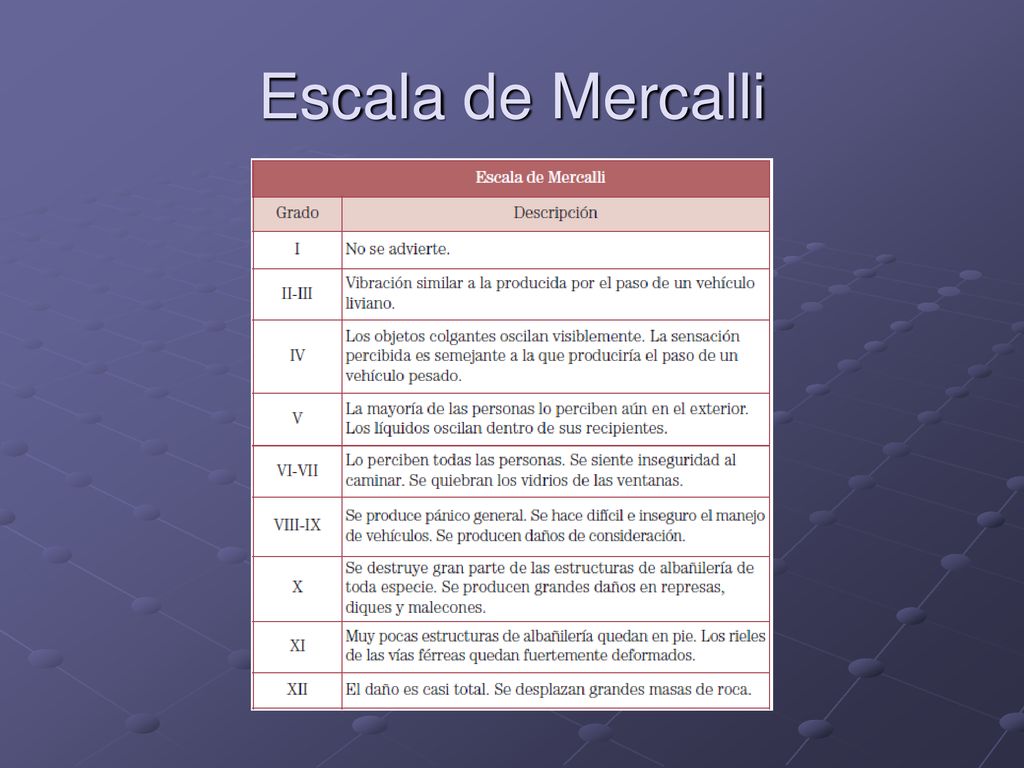

8 Escala de Mercalli

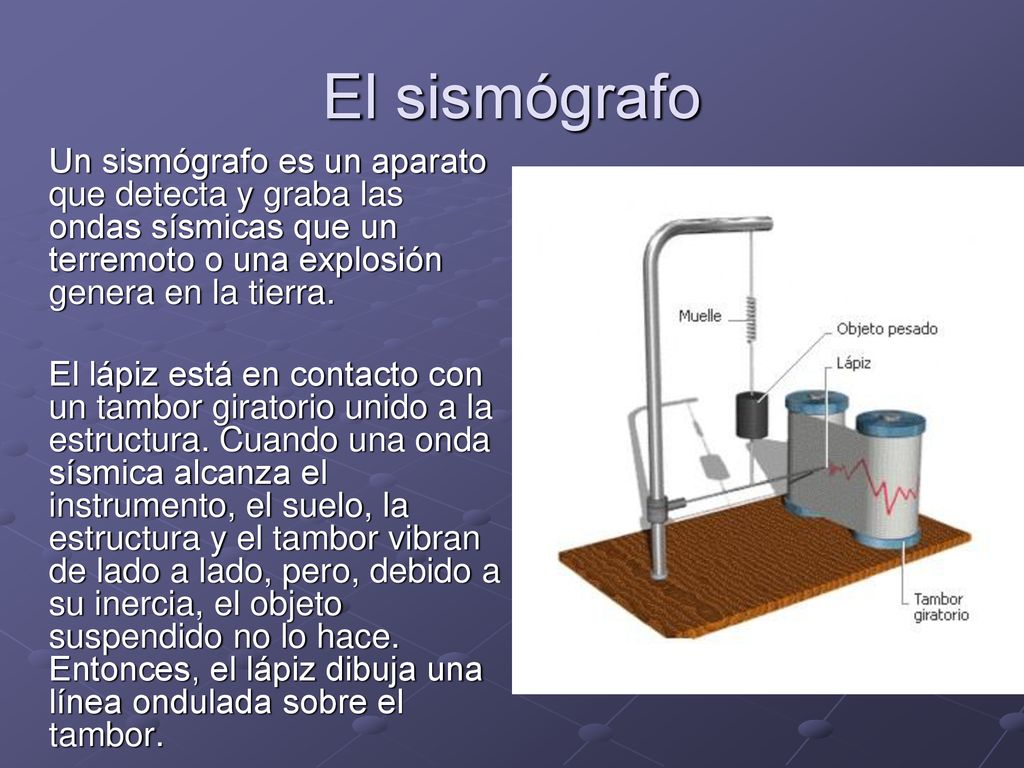

9 El sismógrafo Un sismógrafo es un aparato que detecta y graba las ondas sísmicas que un terremoto o una explosión genera en la tierra. El lápiz está en contacto con un tambor giratorio unido a la estructura. Cuando una onda sísmica alcanza el instrumento, el suelo, la estructura y el tambor vibran de lado a lado, pero, debido a su inercia, el objeto suspendido no lo hace. Entonces, el lápiz dibuja una línea ondulada sobre el tambor.

10 El sismograma Los gráficos producidos por los sismógrafos se conocen como sismogramas, y a partir de ellos es posible determinar el lugar y la intensidad de un terremoto. Muchos sismogramas son muy complicados y se requiere una técnica y experiencia considerables para interpretarlos, pero los más simples no son difíciles de leer.

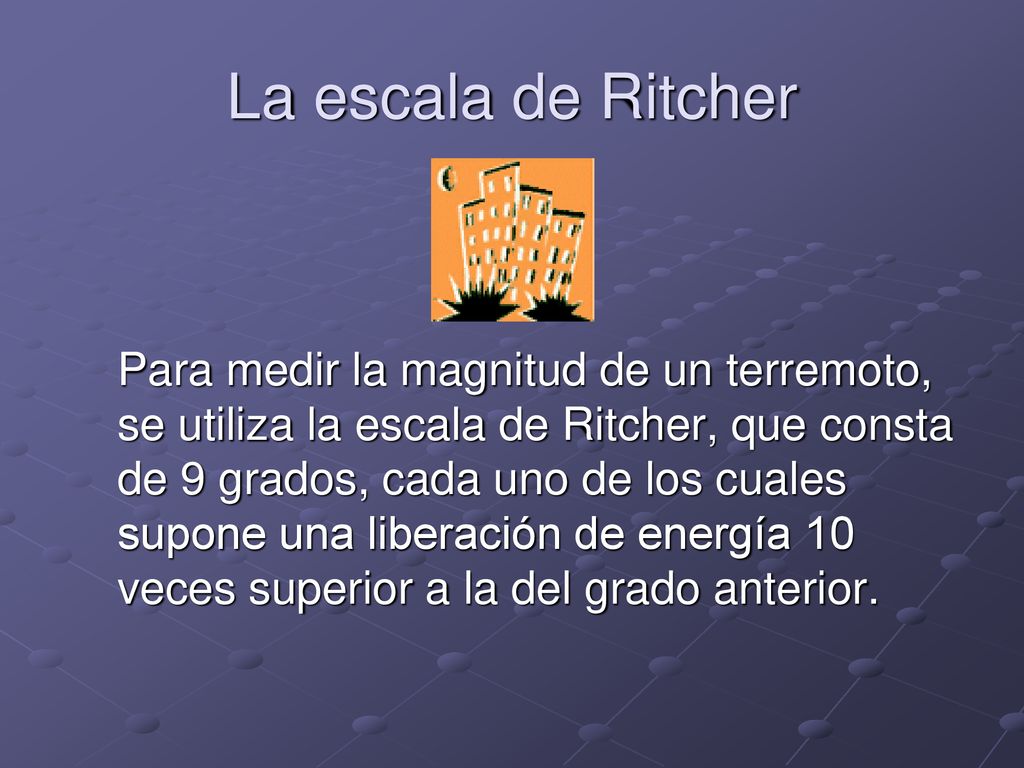

11 La escala de Ritcher Para medir la magnitud de un terremoto, se utiliza la escala de Ritcher, que consta de 9 grados, cada uno de los cuales supone una liberación de energía 10 veces superior a la del grado anterior.

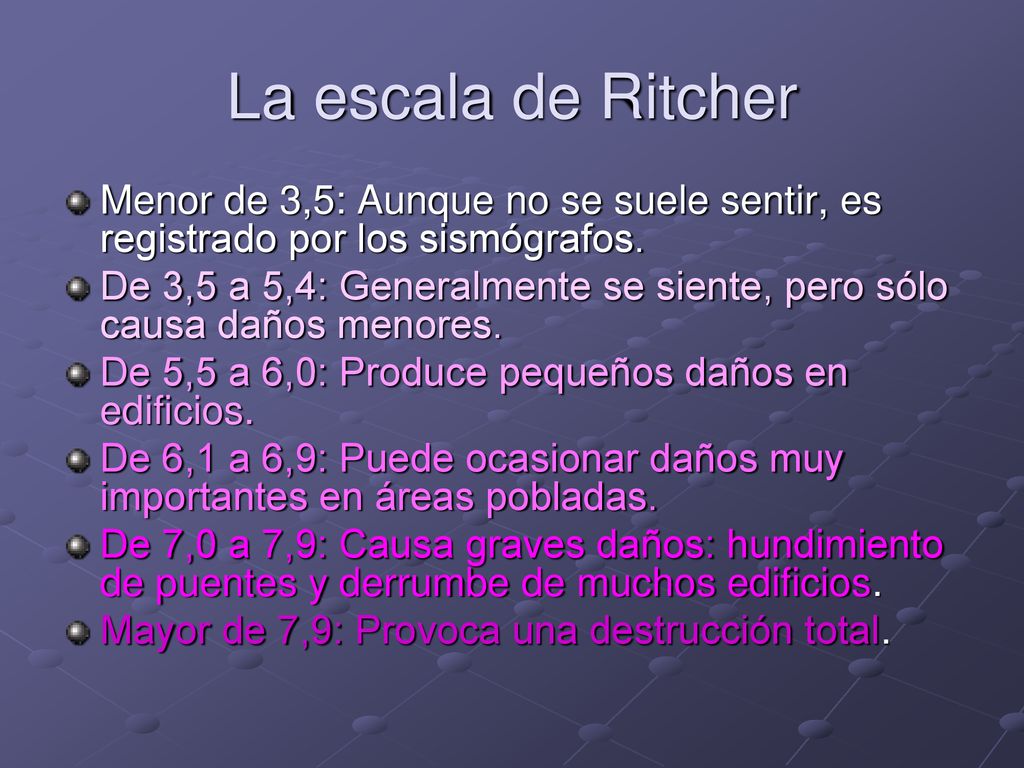

12 La escala de Ritcher Menor de 3,5: Aunque no se suele sentir, es registrado por los sismógrafos. De 3,5 a 5,4: Generalmente se siente, pero sólo causa daños menores. De 5,5 a 6,0: Produce pequeños daños en edificios. De 6,1 a 6,9: Puede ocasionar daños muy importantes en áreas pobladas. De 7,0 a 7,9: Causa graves daños: hundimiento de puentes y derrumbe de muchos edificios. Mayor de 7,9: Provoca una destrucción total.

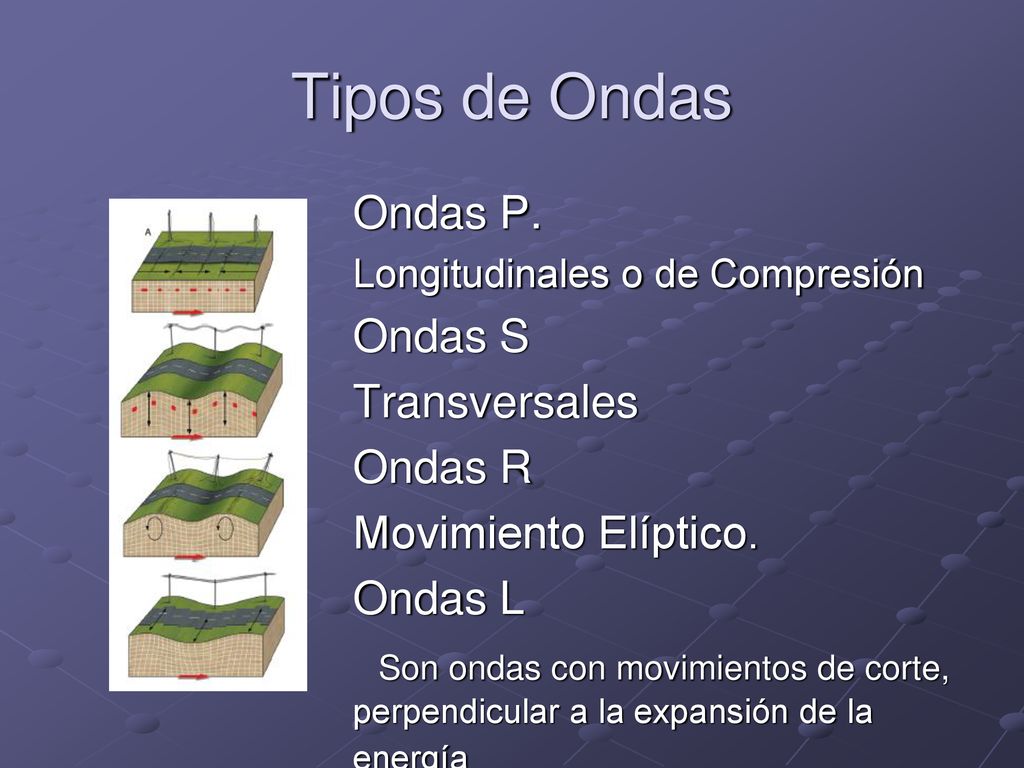

13 Tipos de Ondas Ondas P. Ondas S Transversales Ondas R
Longitudinales o de Compresión Ondas S Transversales Ondas R Movimiento Elíptico. Ondas L Son ondas con movimientos de corte, perpendicular a la expansión de la energía
