PROGRAMACIÓN DE COMPUTADORAS OPEL

Presentación del tema: "PROGRAMACIÓN DE COMPUTADORAS OPEL"— Transcripción de la presentación:

1 PROGRAMACIÓN DE COMPUTADORAS OPEL

2 Que es una Reprogramación?

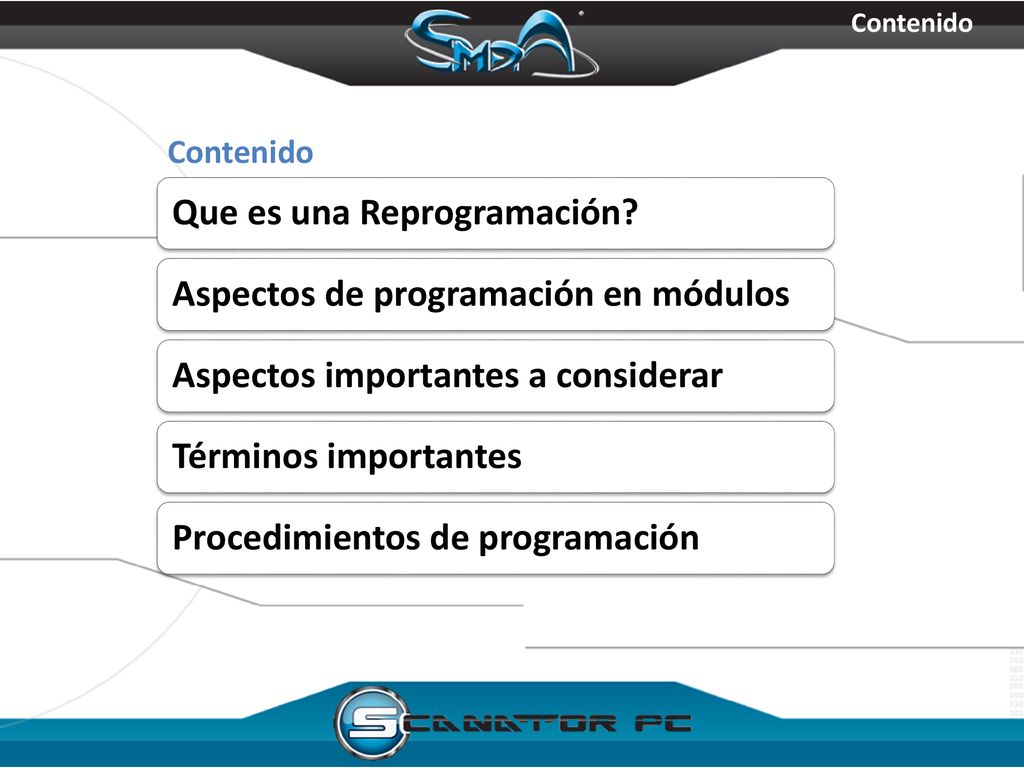

Contenido Contenido Que es una Reprogramación? Aspectos de programación en módulos Aspectos importantes a considerar Términos importantes Procedimientos de programación

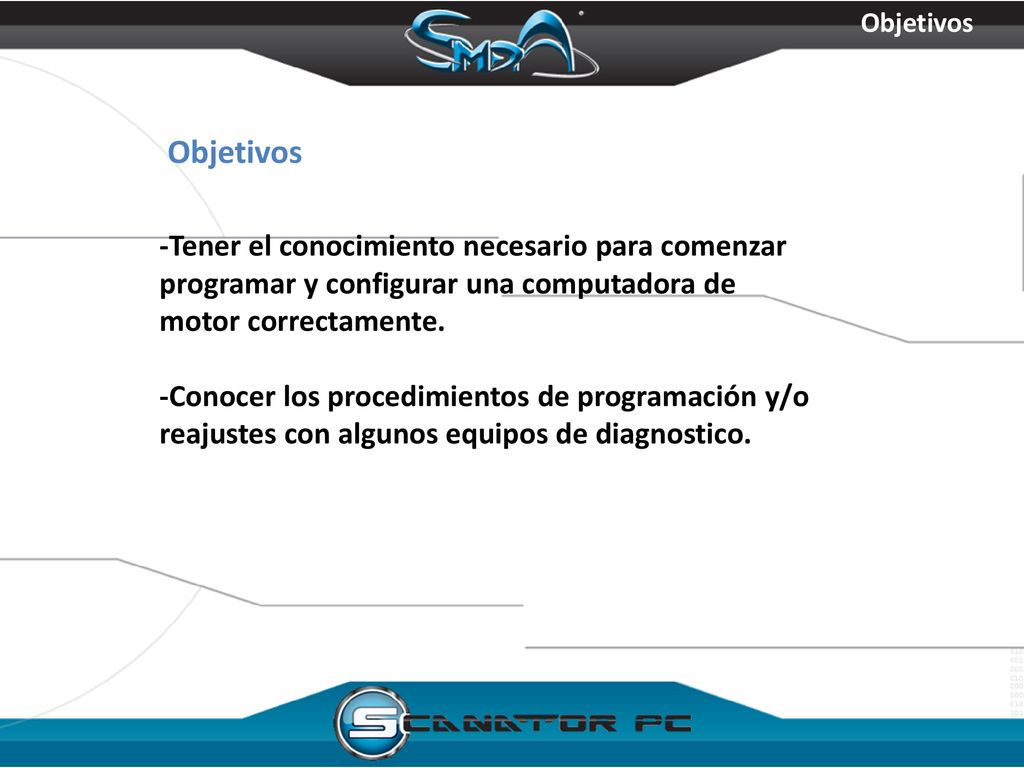

3 Objetivos Objetivos -Tener el conocimiento necesario para comenzar programar y configurar una computadora de motor correctamente. -Conocer los procedimientos de programación y/o reajustes con algunos equipos de diagnostico.

4 Que es una programación?
Algunos sinónimos: Reprogramación Reflasheo (adaptación de un término anglosajón) Calibración Carga de Software Potenciación (Tuning)  Significado: escribir, grabar información en la memoria del microprocesador de la unidad de control.

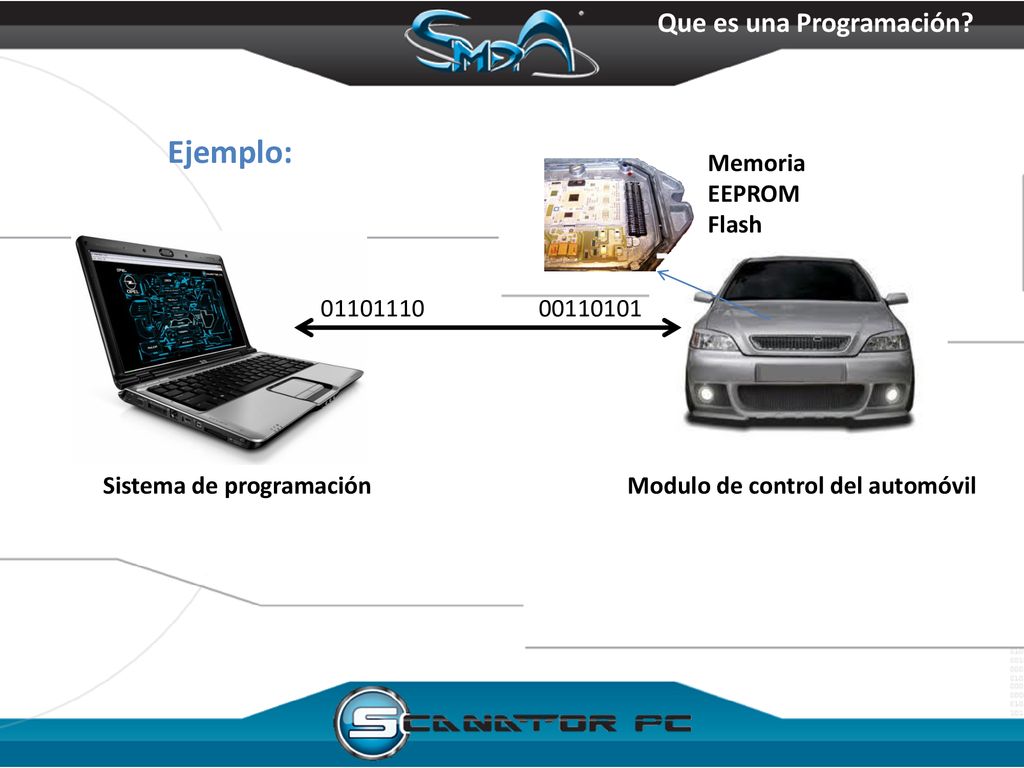

5 Ejemplo: Que es una Programación? Memoria EEPROM Flash 01101110
Sistema de programación Modulo de control del automóvil

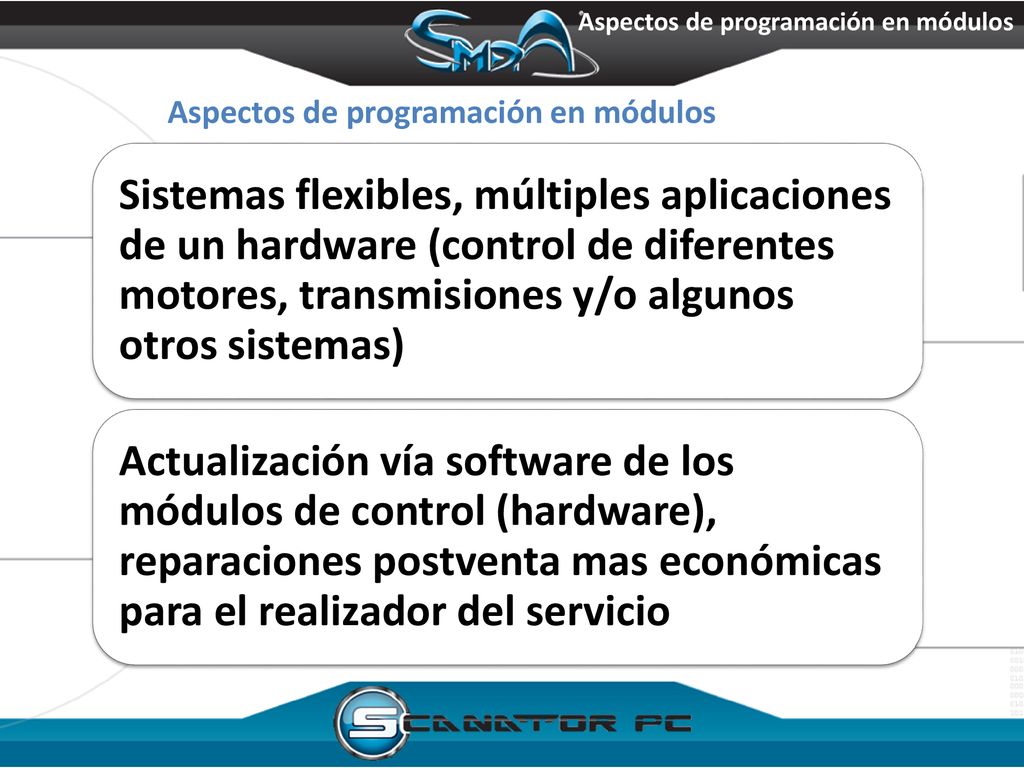

6 Aspectos de programación en módulos
Sistemas flexibles, múltiples aplicaciones de un hardware (control de diferentes motores, transmisiones y/o algunos otros sistemas) Actualización vía software de los módulos de control (hardware), reparaciones postventa mas económicas para el realizador del servicio

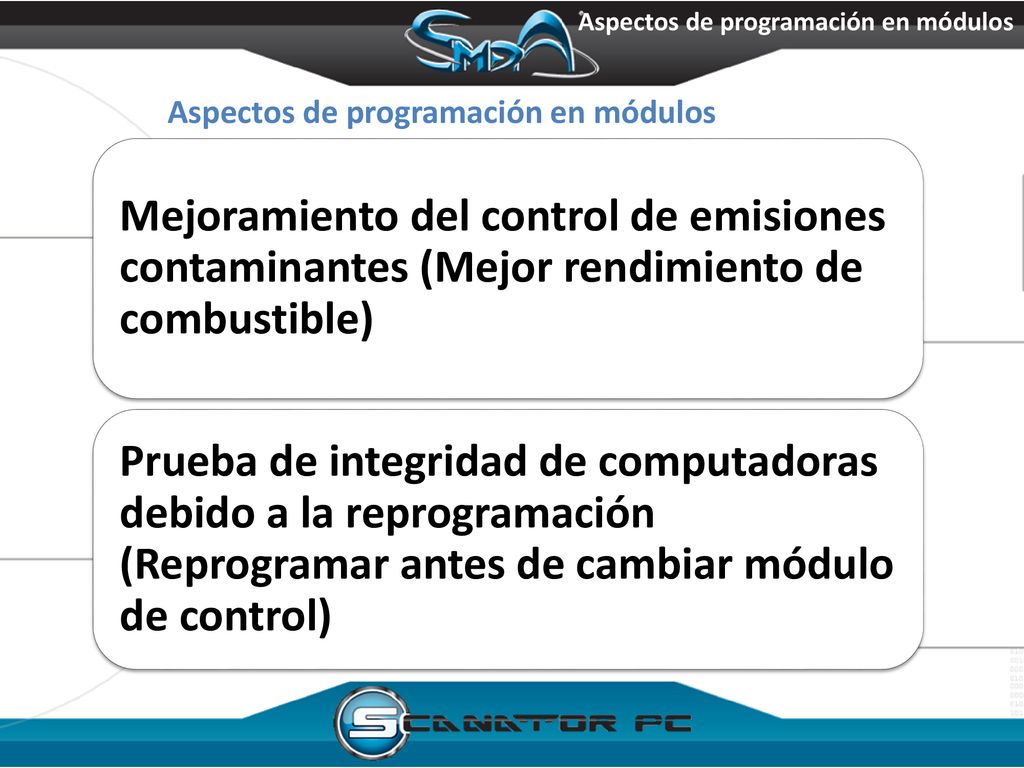

7 Aspectos de programación en módulos
Mejoramiento del control de emisiones contaminantes (Mejor rendimiento de combustible) Prueba de integridad de computadoras debido a la reprogramación (Reprogramar antes de cambiar módulo de control)

8 Aspectos de programación en módulos
Mejor desempeño (Marcha mejorada, cambios suaves, ralentí adecuado, etc.) Potenciación (modificación de archivos originales para cambiar condiciones de inyección, marcha, tiempo, etc…)

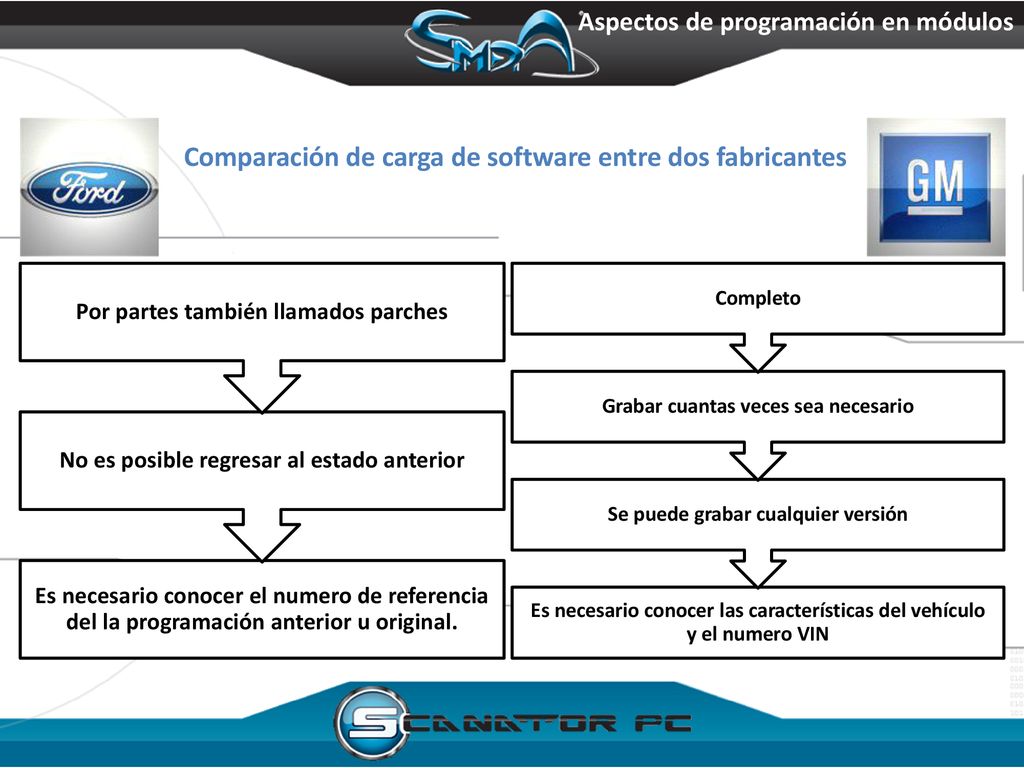

9 Comparación de carga de software entre dos fabricantes
Aspectos de programación en módulos Comparación de carga de software entre dos fabricantes Es necesario conocer el numero de referencia del la programación anterior u original. No es posible regresar al estado anterior Por partes también llamados parches Es necesario conocer las características del vehículo y el numero VIN Se puede grabar cualquier versión Grabar cuantas veces sea necesario Completo

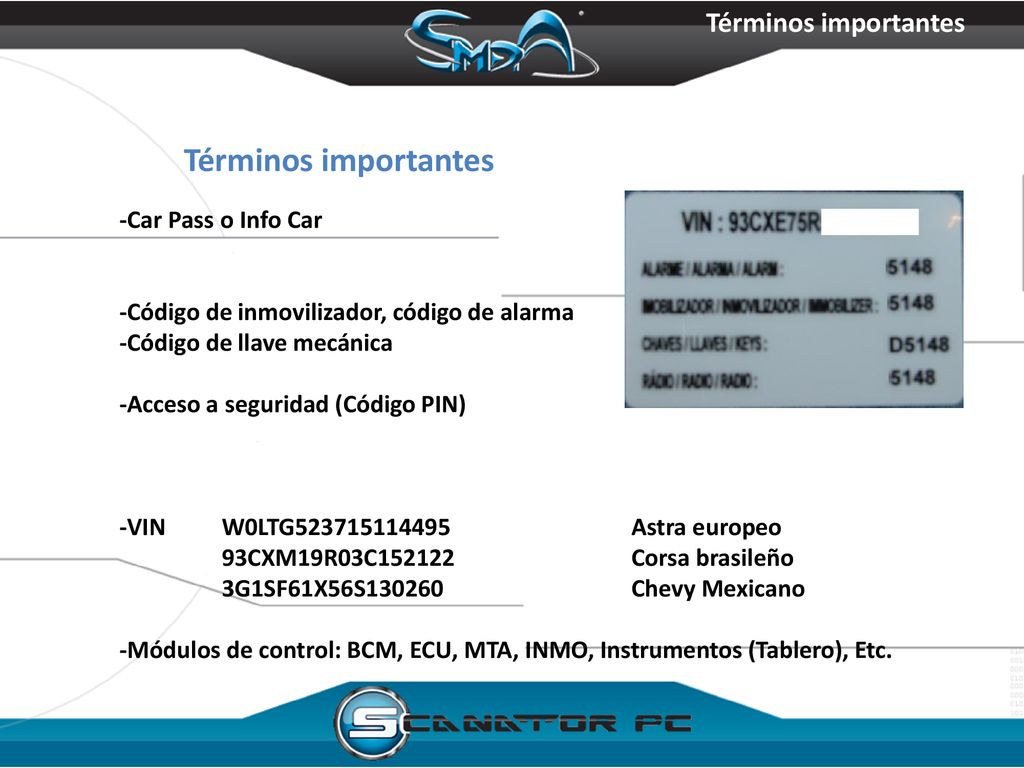

10 Términos importantes Términos importantes -Car Pass o Info Car
-Código de inmovilizador, código de alarma -Código de llave mecánica -Acceso a seguridad (Código PIN) -VIN W0LTG Astra europeo 93CXM19R03C Corsa brasileño 3G1SF61X56S Chevy Mexicano -Módulos de control: BCM, ECU, MTA, INMO, Instrumentos (Tablero), Etc.

11 Consideraciones Generales
Términos importantes Consideraciones Generales Programar solo si es necesario (último recurso) Batería en buen estado, utilizar un eliminador de 12V en paralelo (2 Amp) Tomar en cuenta todos los avisos del sistema de programación Revisar conector de diagnostico (suciedad, falso contacto, etc…) Computadora (batería, desactivar modo de suspensión, etc…) Paciencia…

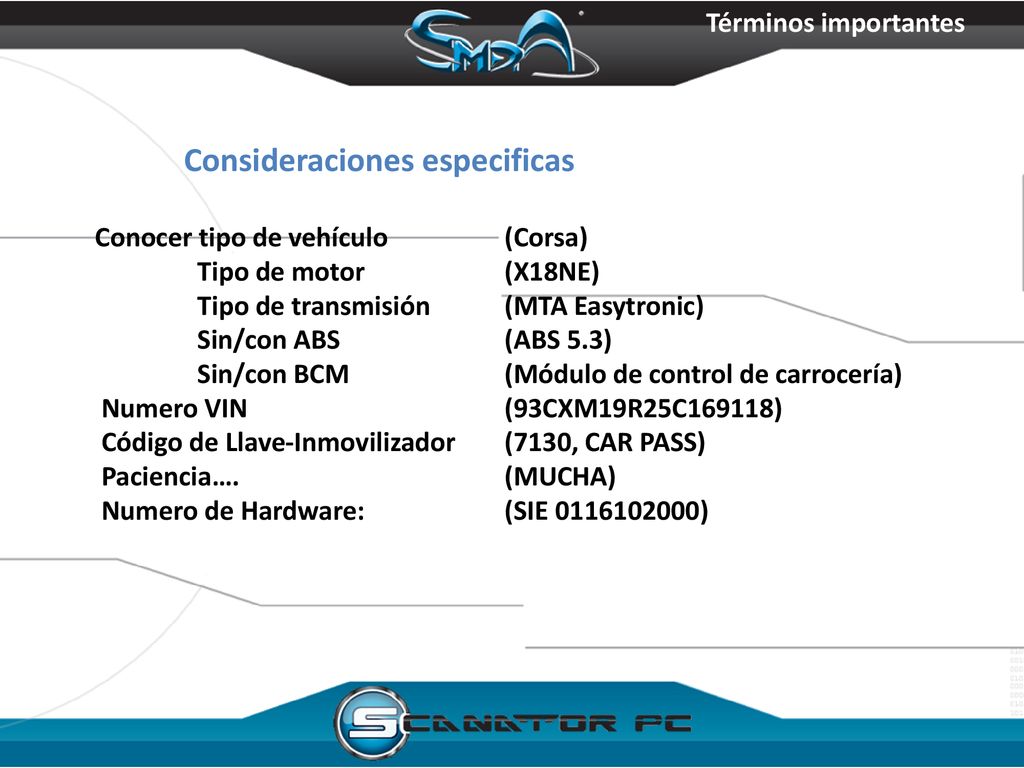

12 Consideraciones especificas
Términos importantes Consideraciones especificas Conocer tipo de vehículo (Corsa) Tipo de motor (X18NE) Tipo de transmisión (MTA Easytronic) Sin/con ABS (ABS 5.3) Sin/con BCM (Módulo de control de carrocería) Numero VIN (93CXM19R25C169118) Código de Llave-Inmovilizador (7130, CAR PASS) Paciencia… (MUCHA) Numero de Hardware: (SIE )

13 Borrado de autoadapatativos
Términos importantes Programación de computadoras Ajustes básicos Configuración Borrado de autoadapatativos Reset de computadora Reajuste Programación (Reprogramación)

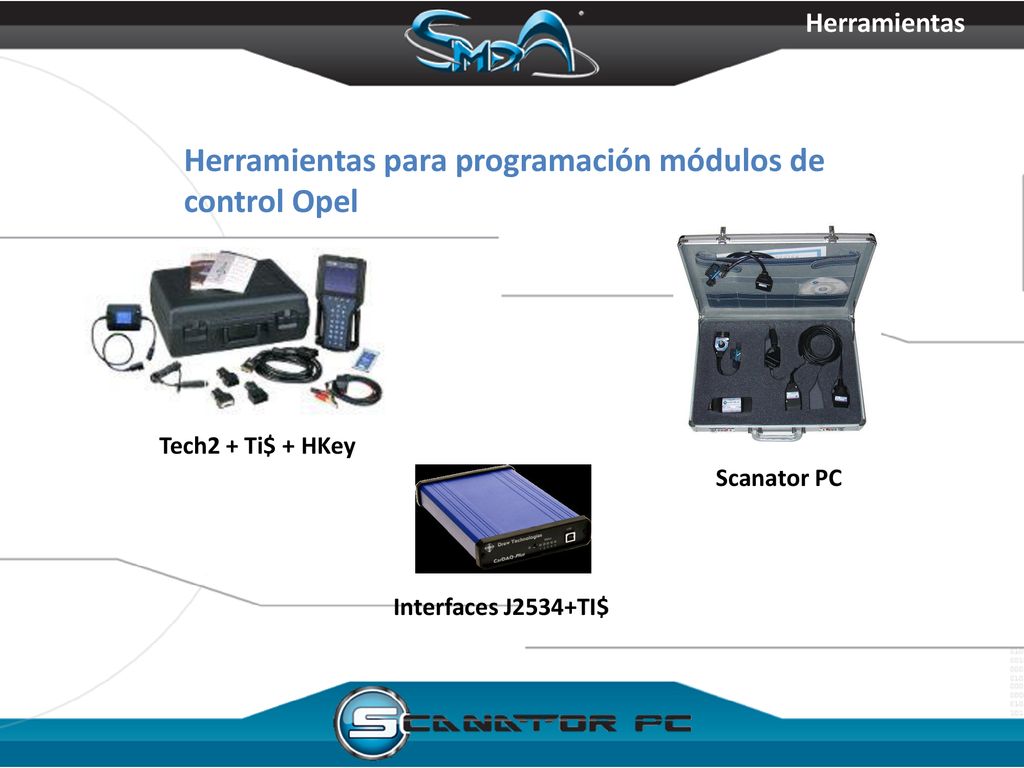

14 Herramientas para programación módulos de control Opel
Tech2 + Ti$ + HKey Scanator PC Interfaces J2534+TI$

15 Requiere: Tech2 Tis Computadora Suscripción

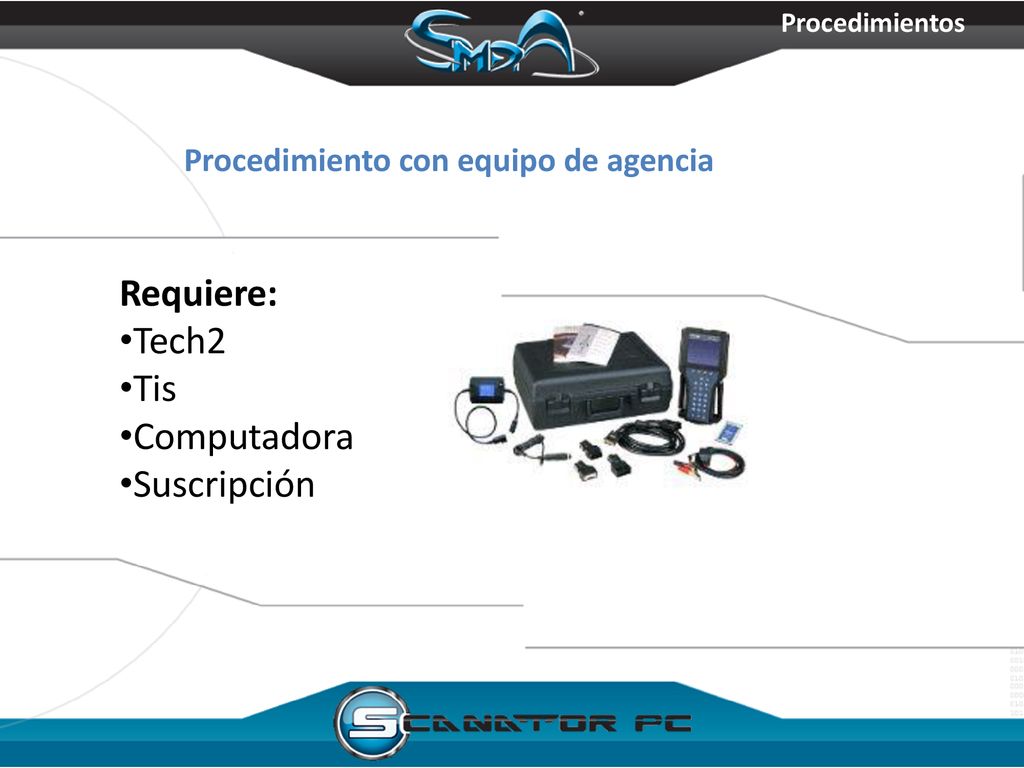

Procedimientos Procedimiento con equipo de agencia Requiere: Tech2 Tis Computadora Suscripción

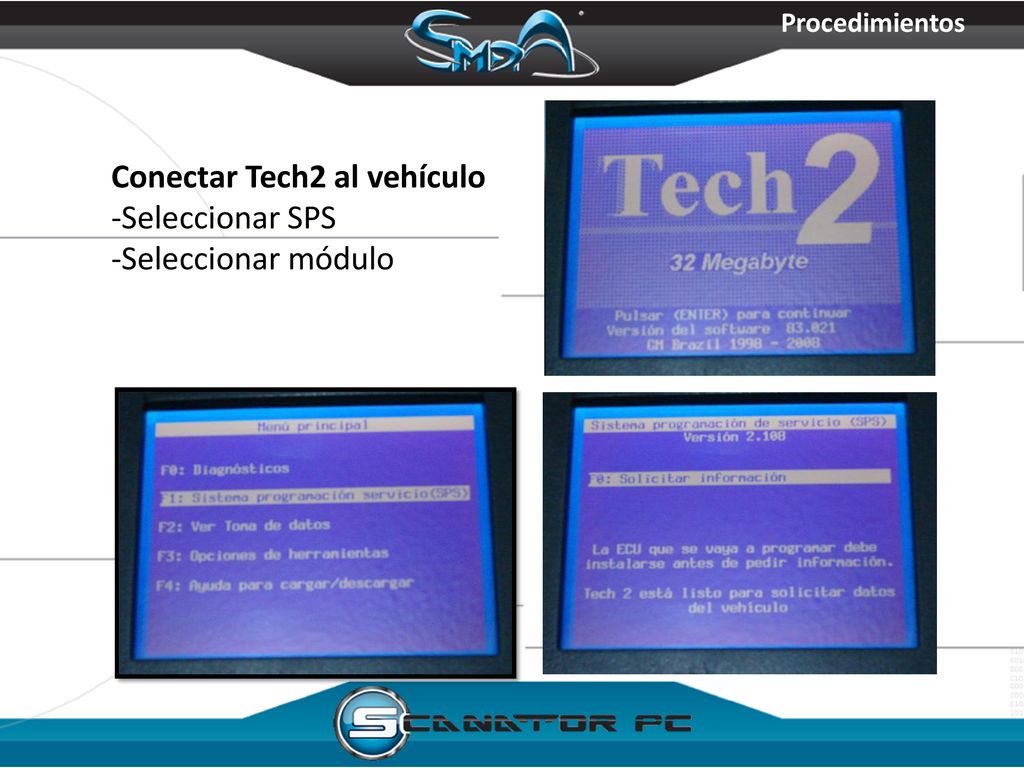

16 Conectar Tech2 al vehículo -Seleccionar SPS -Seleccionar módulo
Procedimientos Conectar Tech2 al vehículo -Seleccionar SPS -Seleccionar módulo

17 -Reconocerá módulo automáticamente

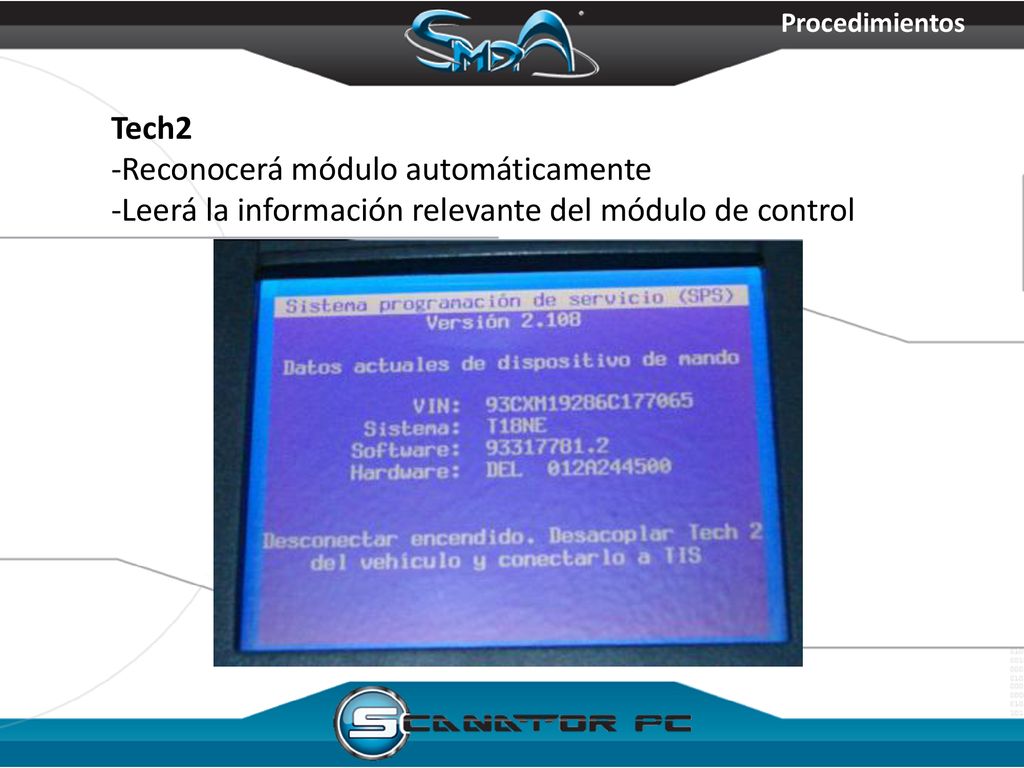

Procedimientos Tech2 -Reconocerá módulo automáticamente -Leerá la información relevante del módulo de control

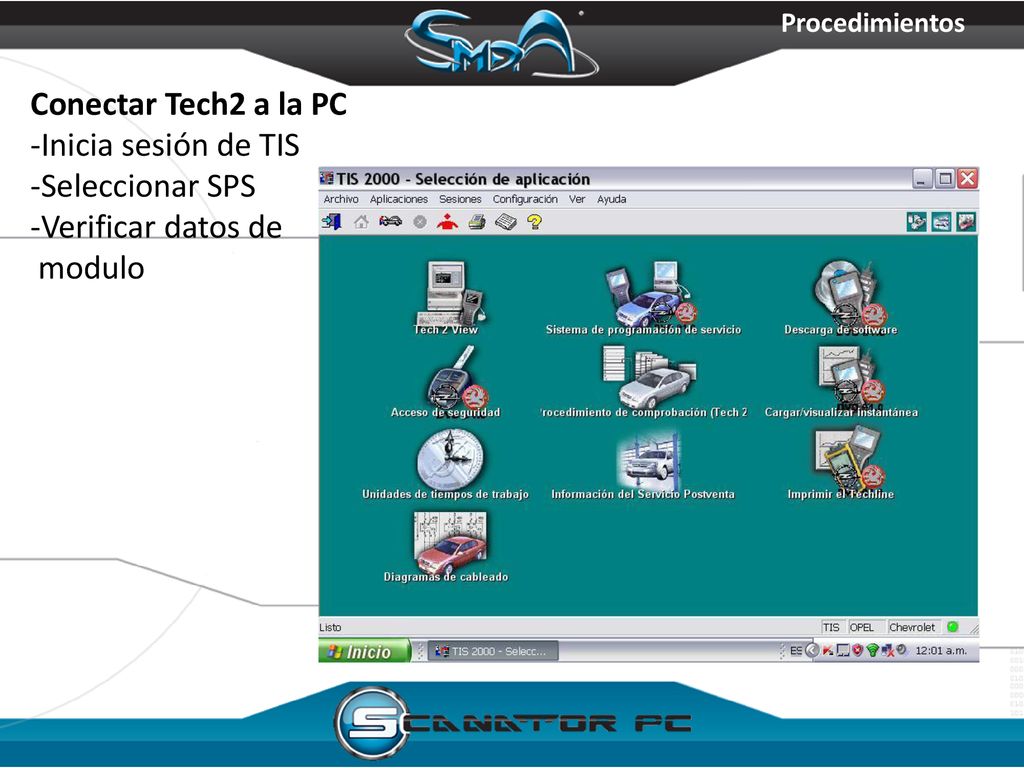

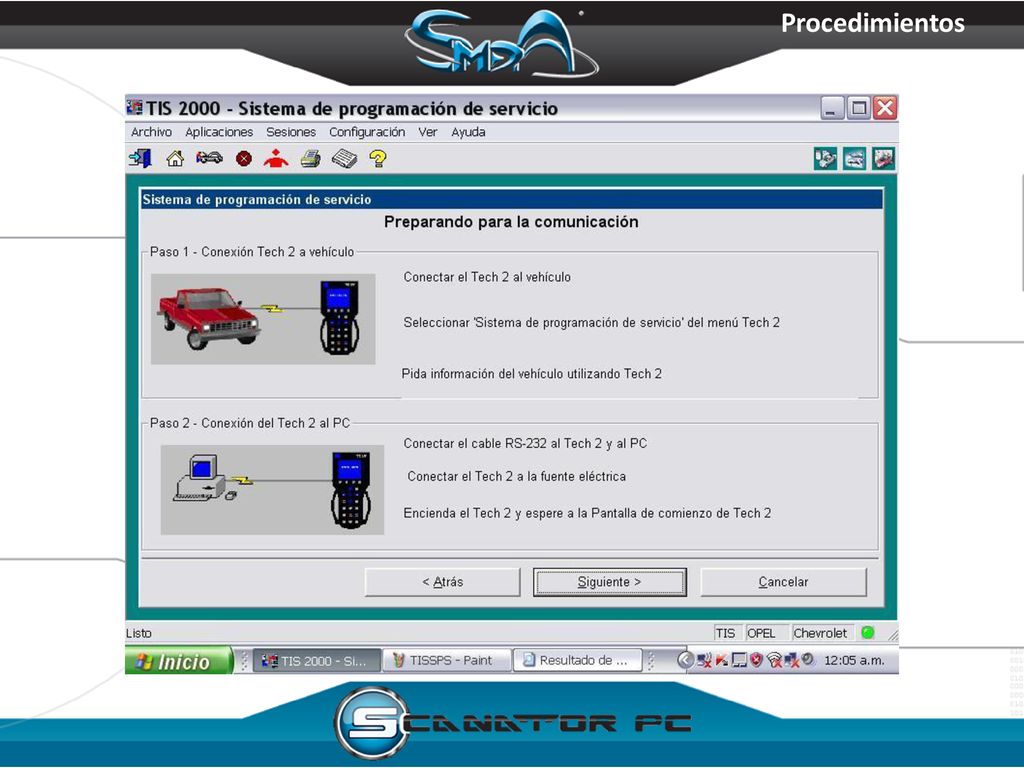

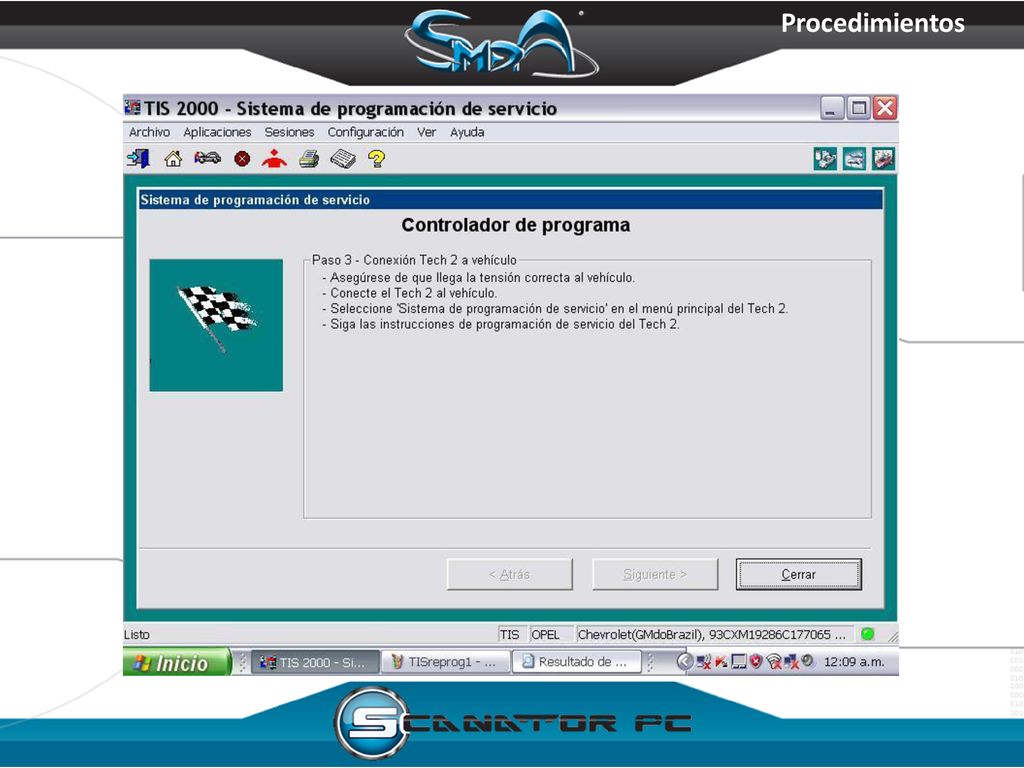

18 Conectar Tech2 a la PC -Inicia sesión de TIS -Seleccionar SPS

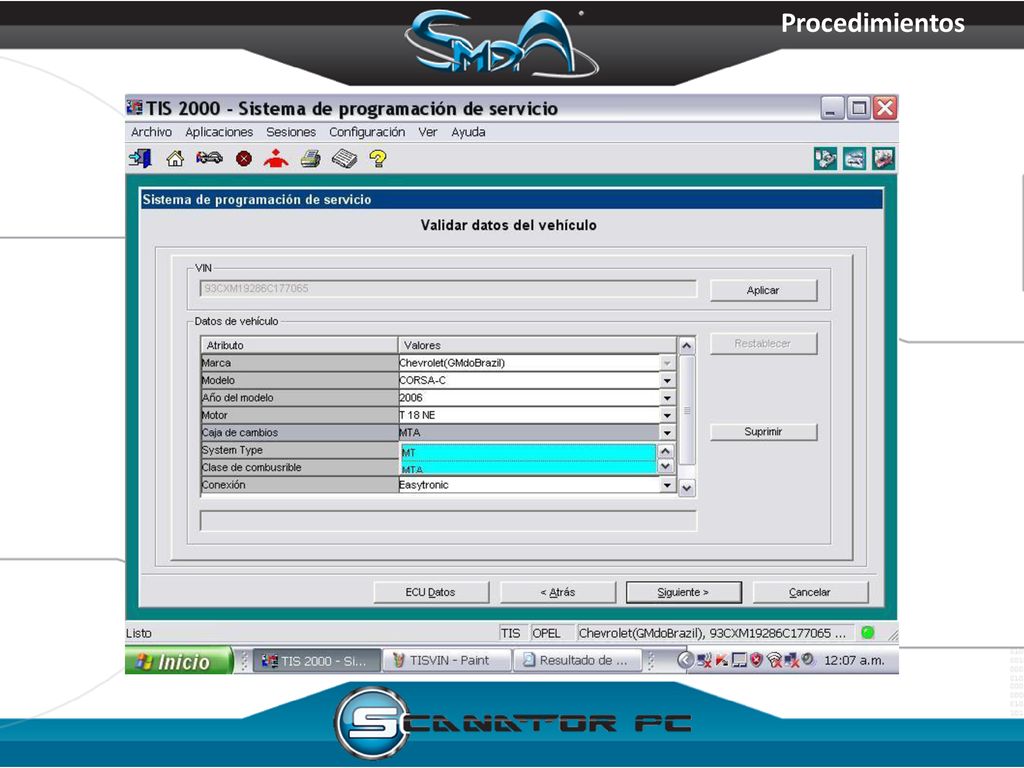

Procedimientos Conectar Tech2 a la PC -Inicia sesión de TIS -Seleccionar SPS -Verificar datos de modulo

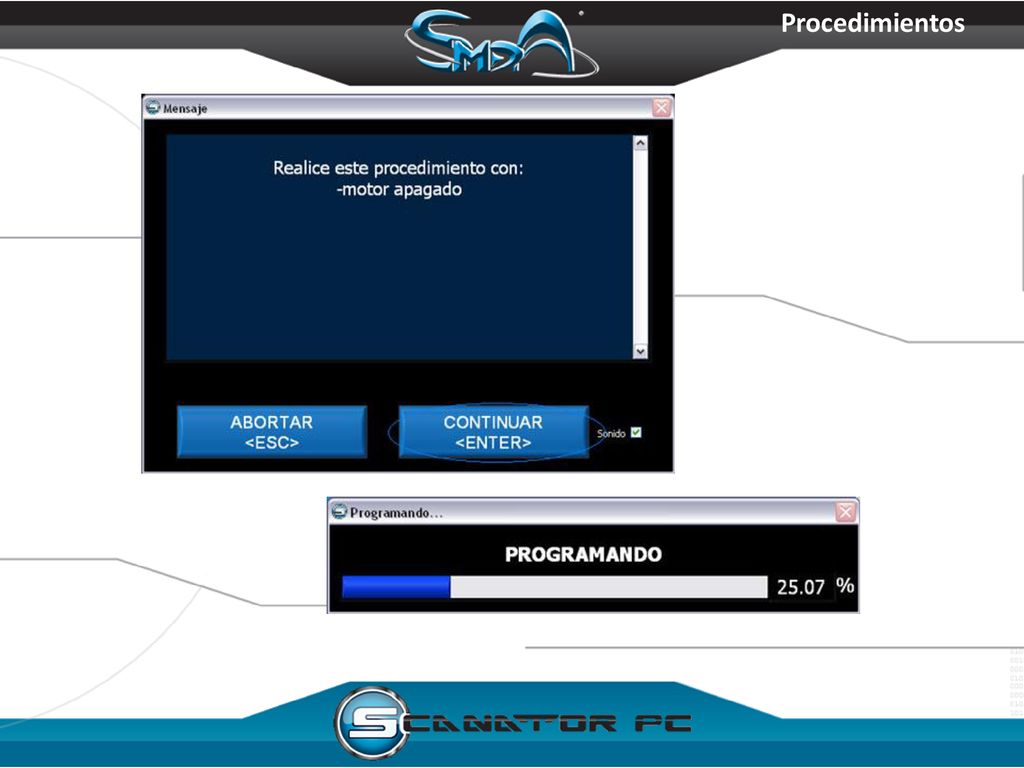

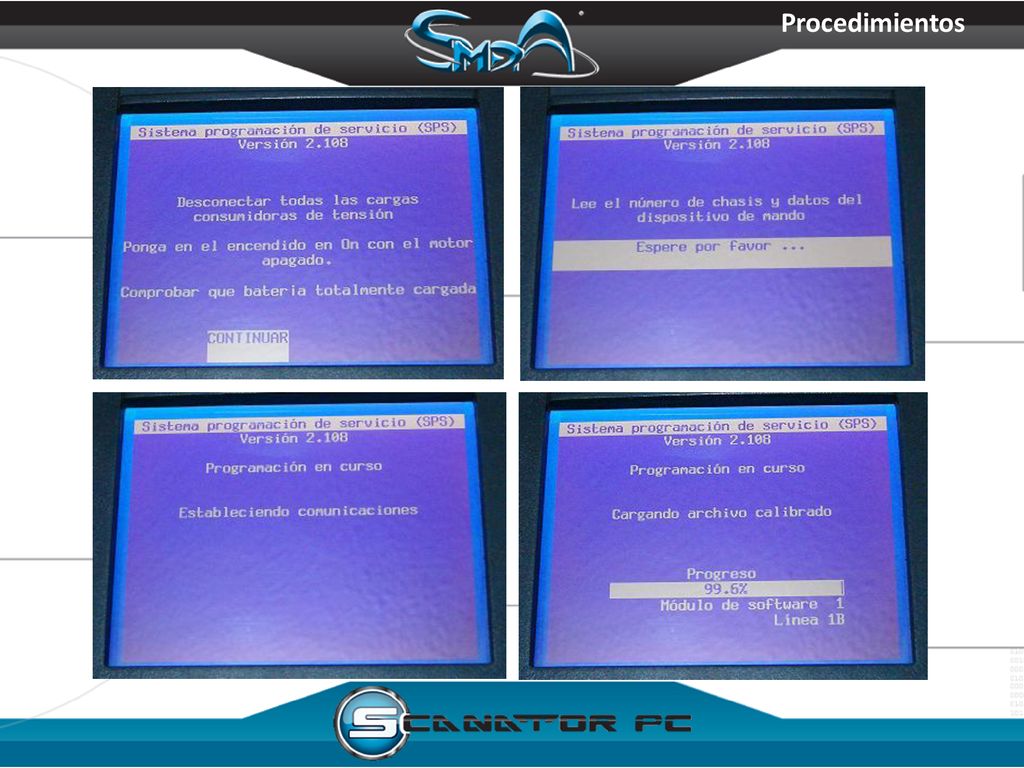

19 Procedimientos

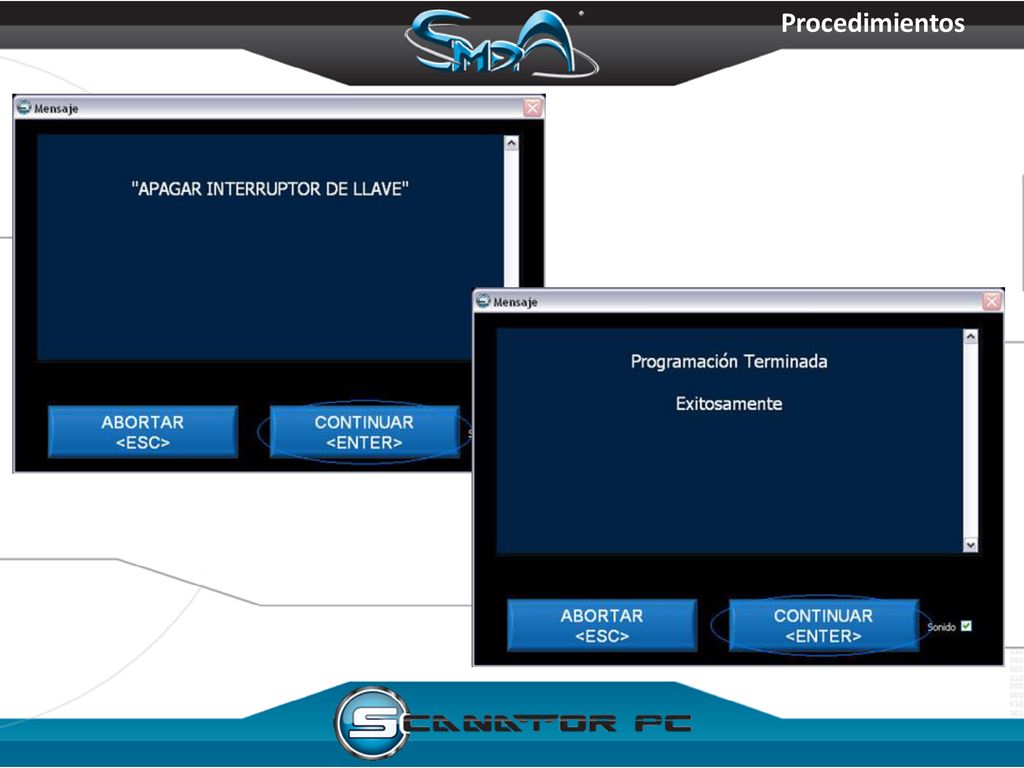

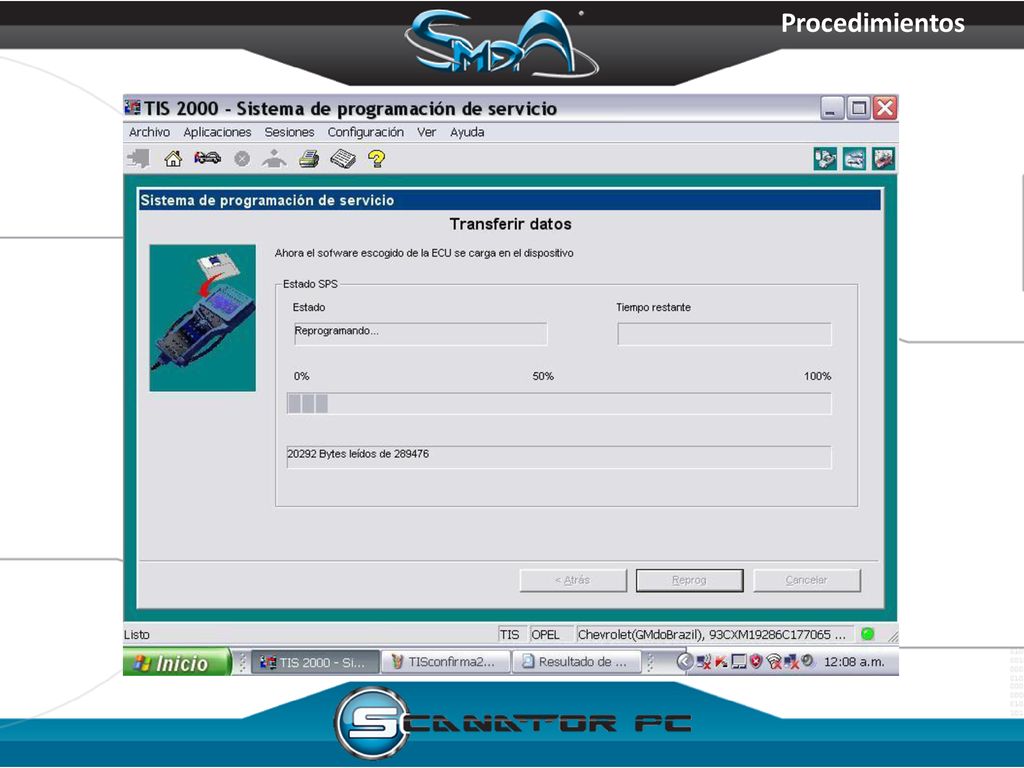

20 Procedimientos

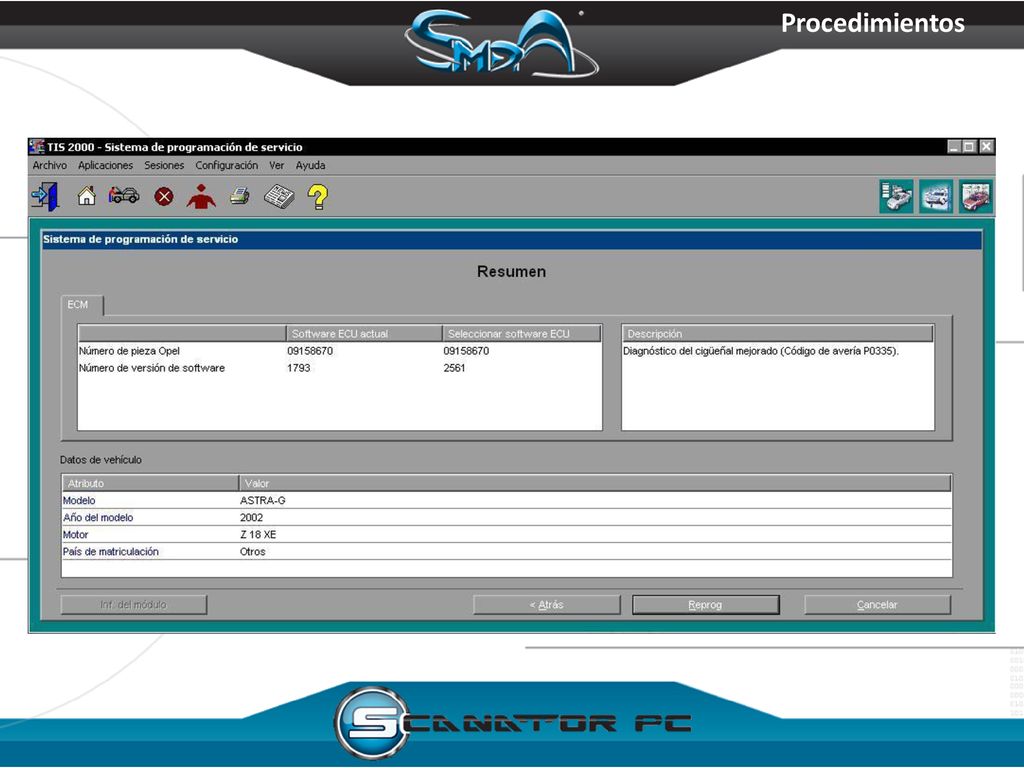

21 Procedimientos

22 Procedimientos

23 Procedimientos

24 Procedimientos

25 Procedimientos

26 Procedimientos

27 Conectar Tech2 al vehículo -Seleccionar SPS -Seleccionar módulo

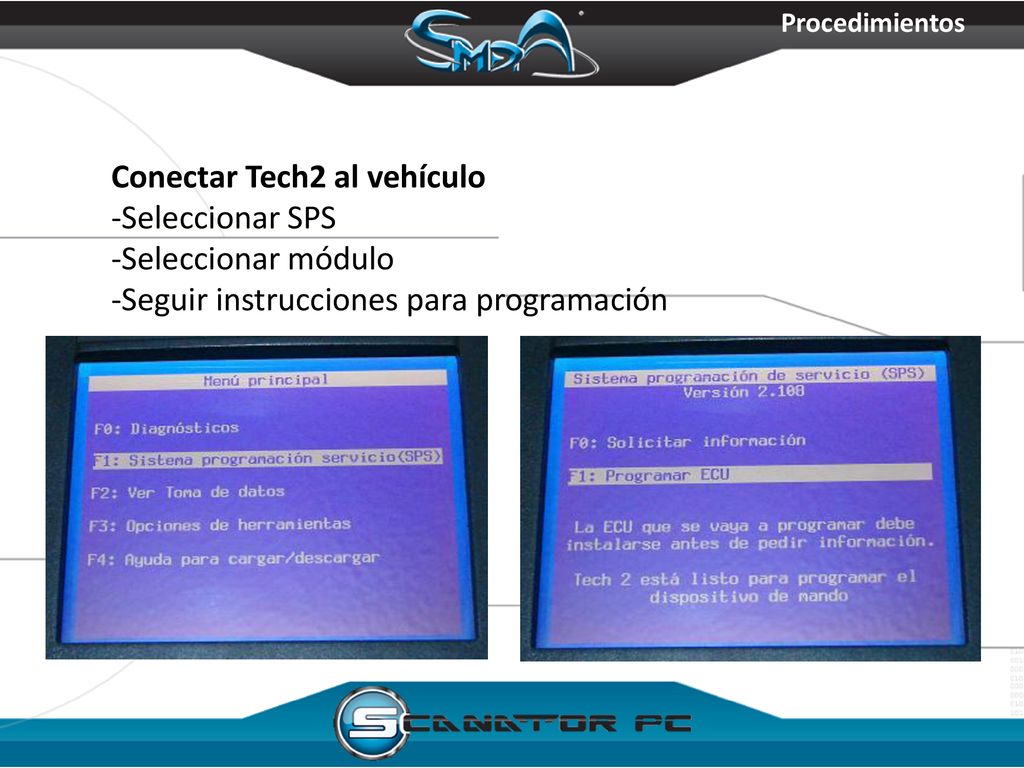

Procedimientos Conectar Tech2 al vehículo -Seleccionar SPS -Seleccionar módulo -Seguir instrucciones para programación

28 Procedimientos

29 En un breve continuamos…

30 Consideraciones adicionales
Procedimientos Consideraciones adicionales Configuración de variantes Estado de inmovilizador Configuración CAN

31 Procedimiento con Scanator PC

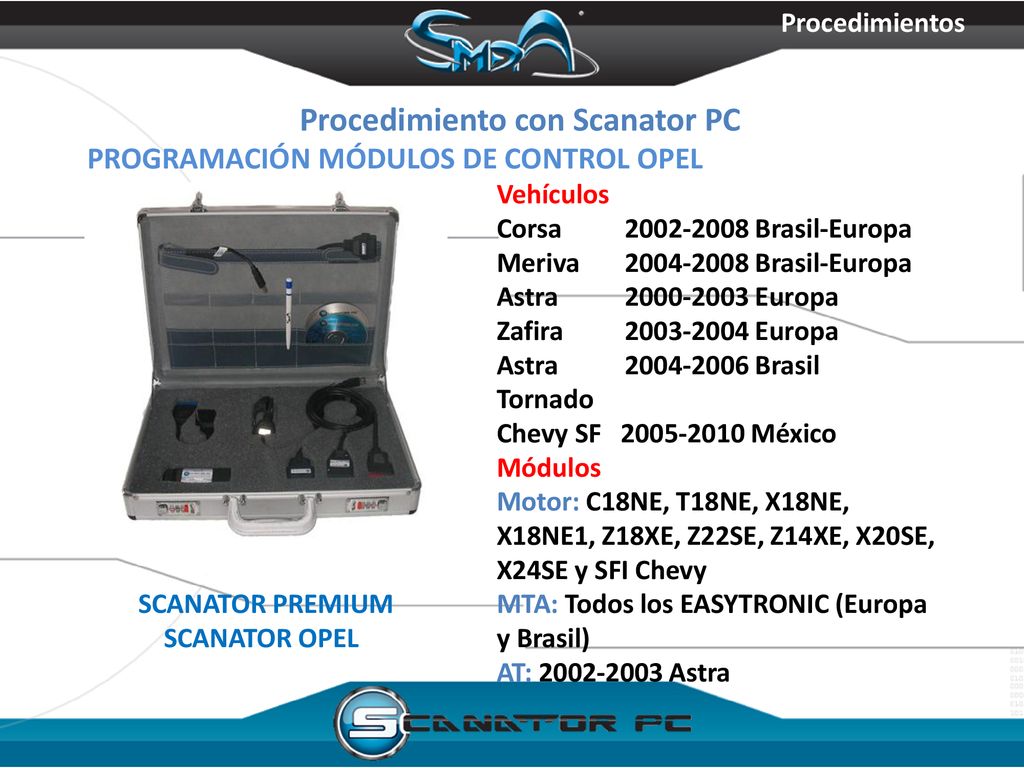

Procedimientos Procedimiento con Scanator PC PROGRAMACIÓN MÓDULOS DE CONTROL OPEL Vehículos Corsa Brasil-Europa Meriva Brasil-Europa Astra Europa Zafira Europa Astra Brasil Tornado Chevy SF México Módulos Motor: C18NE, T18NE, X18NE, X18NE1, Z18XE, Z22SE, Z14XE, X20SE, X24SE y SFI Chevy SCANATOR PREMIUM MTA: Todos los EASYTRONIC (Europa SCANATOR OPEL y Brasil) AT: Astra

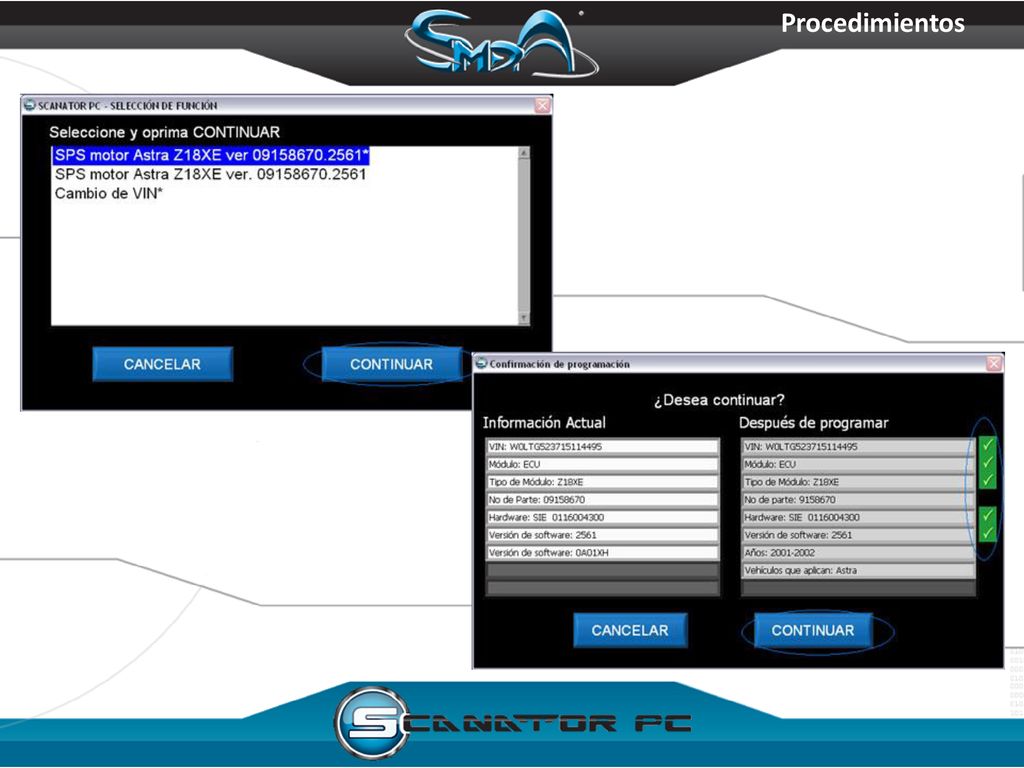

32 Procedimientos

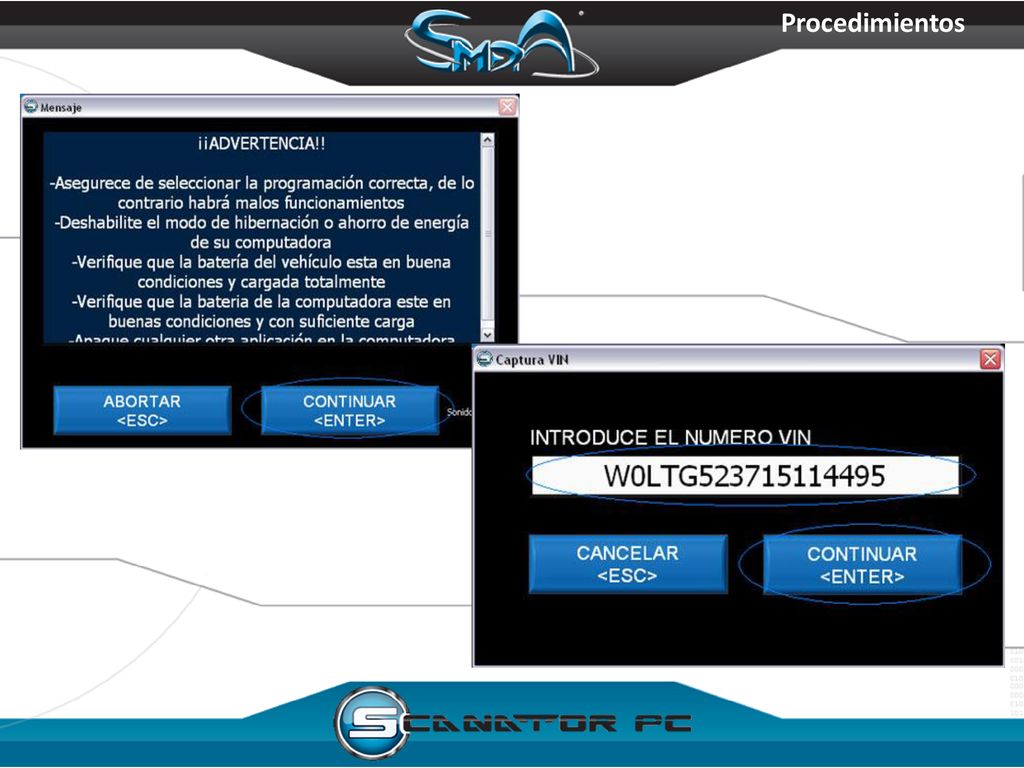

33 Procedimientos

34 Procedimientos

35 Procedimientos

36 Procedimientos

37 Procedimientos

38 Procedimientos

39 CASOS PARA PROGRAMACIÓN DE MÓDULOS DE CONTROL
Procedimientos CASOS PARA PROGRAMACIÓN DE MÓDULOS DE CONTROL Situación Procedimiento Procedimiento indicado por boletín técnico (solicitar ejemplo a SMDA) Lo que indique el boletín Sistema totalmente evaluado sin razón evidente de falla Reprogramación módulo actual (caso más simple) Cambio de módulo (módulo actual dañado) -Módulo usado -Módulo nuevo Cambiar módulo y reprogramar -Inexistencia de módulo original Reemplazar módulo y reprogramar (caso más laborioso)

40 Resumen: Reprogramación de módulo actual

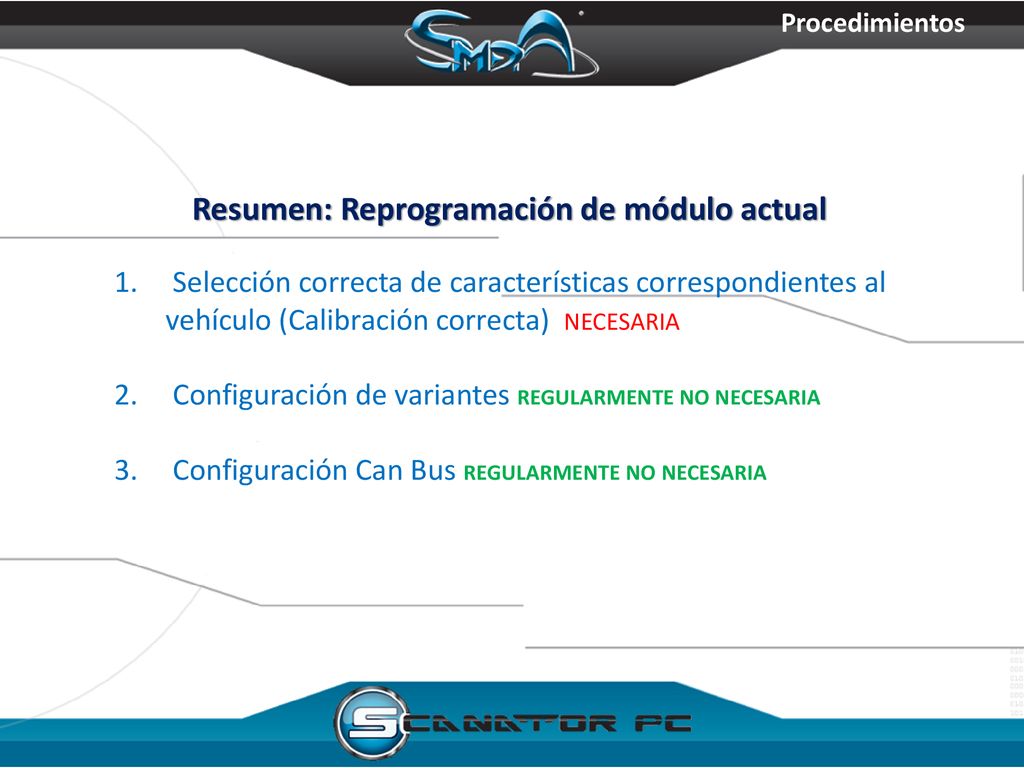

Procedimientos Resumen: Reprogramación de módulo actual Selección correcta de características correspondientes al vehículo (Calibración correcta) NECESARIA 2. Configuración de variantes REGULARMENTE NO NECESARIA 3. Configuración Can Bus REGULARMENTE NO NECESARIA

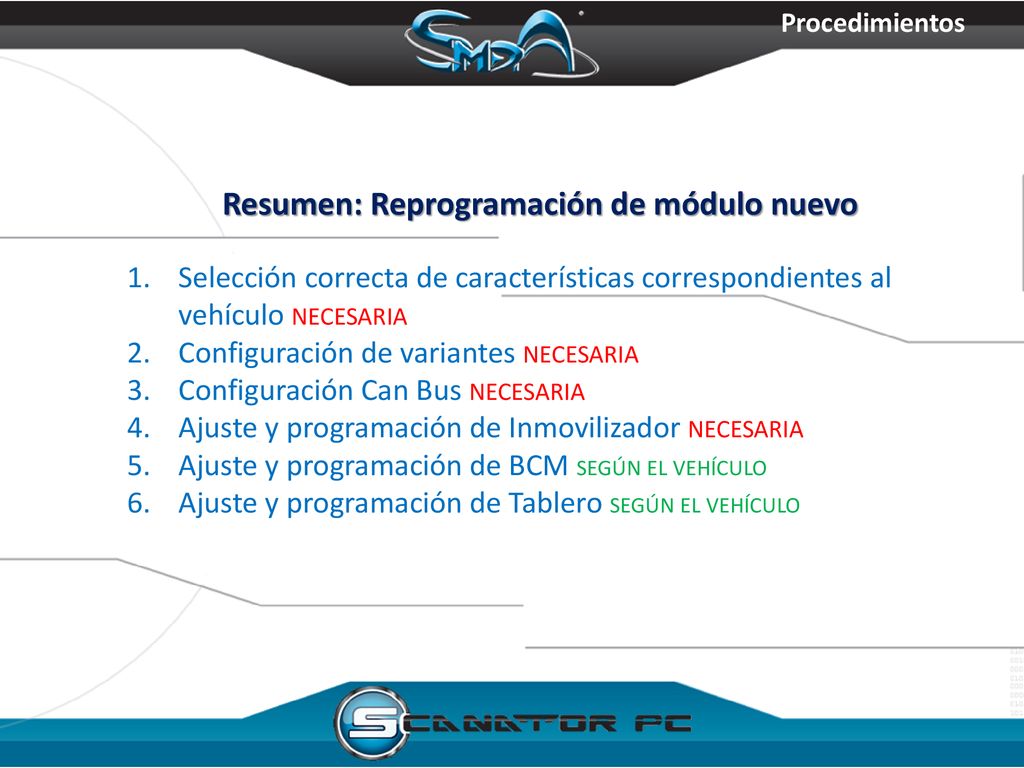

41 Resumen: Reprogramación de módulo nuevo
Procedimientos Resumen: Reprogramación de módulo nuevo Selección correcta de características correspondientes al vehículo NECESARIA Configuración de variantes NECESARIA Configuración Can Bus NECESARIA Ajuste y programación de Inmovilizador NECESARIA Ajuste y programación de BCM SEGÚN EL VEHÍCULO Ajuste y programación de Tablero SEGÚN EL VEHÍCULO

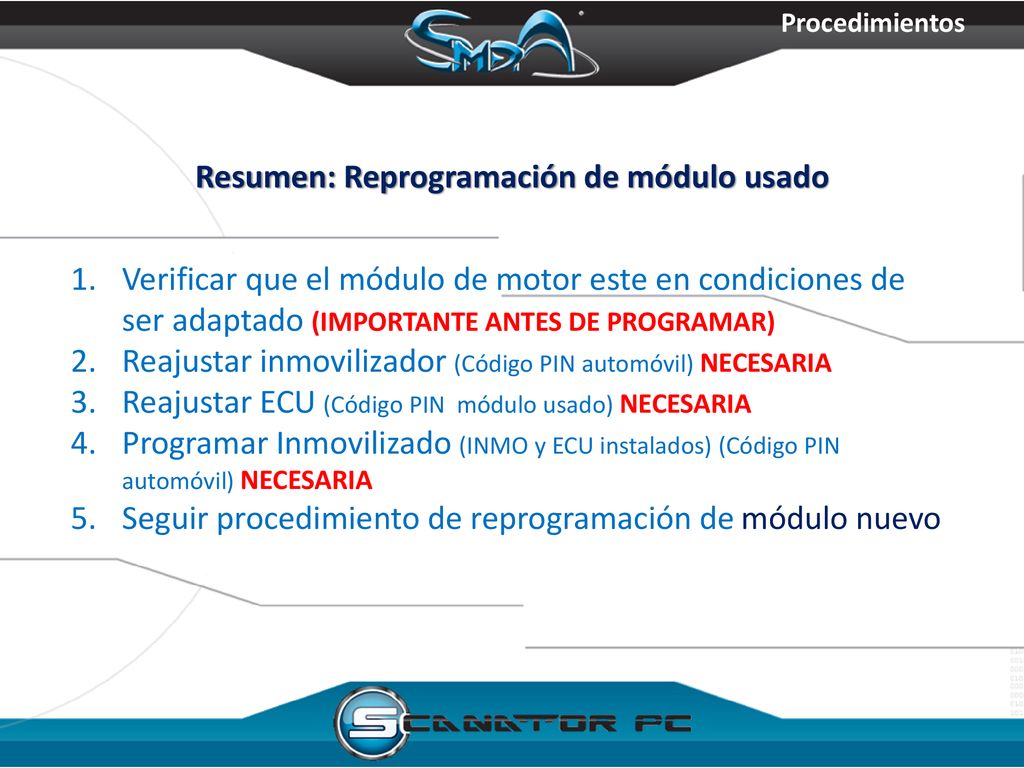

42 Resumen: Reprogramación de módulo usado
Procedimientos Resumen: Reprogramación de módulo usado Verificar que el módulo de motor este en condiciones de ser adaptado (IMPORTANTE ANTES DE PROGRAMAR) Reajustar inmovilizador (Código PIN automóvil) NECESARIA Reajustar ECU (Código PIN módulo usado) NECESARIA Programar Inmovilizado (INMO y ECU instalados) (Código PIN automóvil) NECESARIA Seguir procedimiento de reprogramación de módulo nuevo

43 Consideraciones adicionales Configuración de variantes
Procedimientos Consideraciones adicionales Configuración de variantes Estado de inmovilizador Configuración CAN

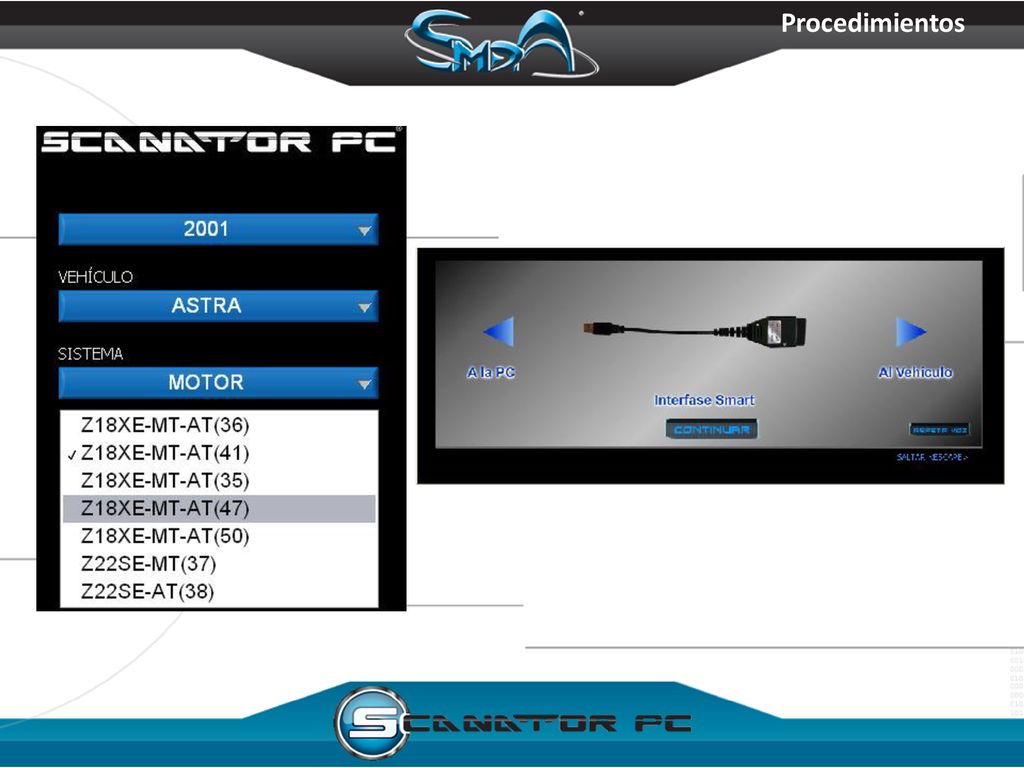

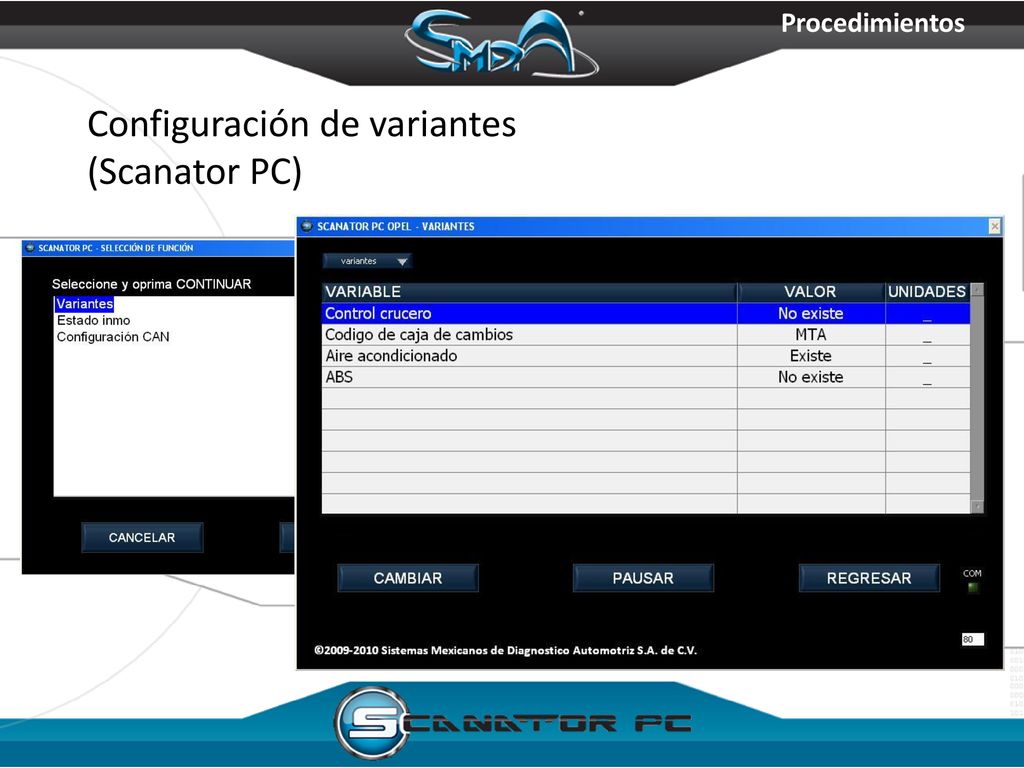

44 Configuración de variantes (Scanator PC)
Procedimientos Configuración de variantes (Scanator PC)

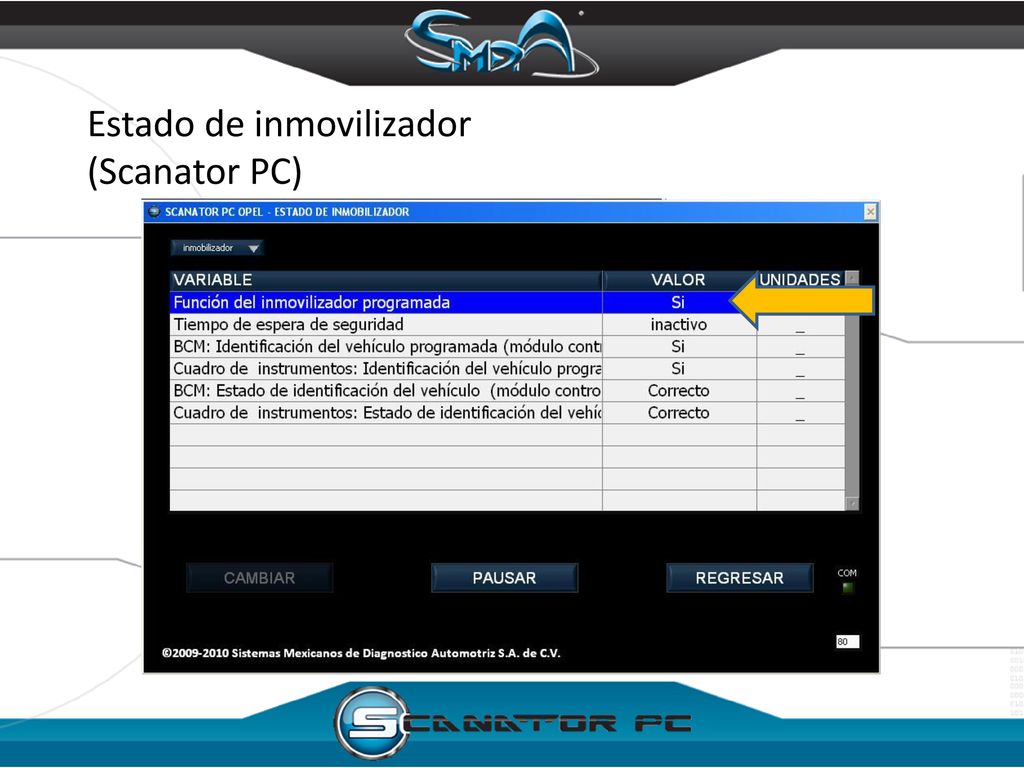

45 Estado de inmovilizador
(Scanator PC)

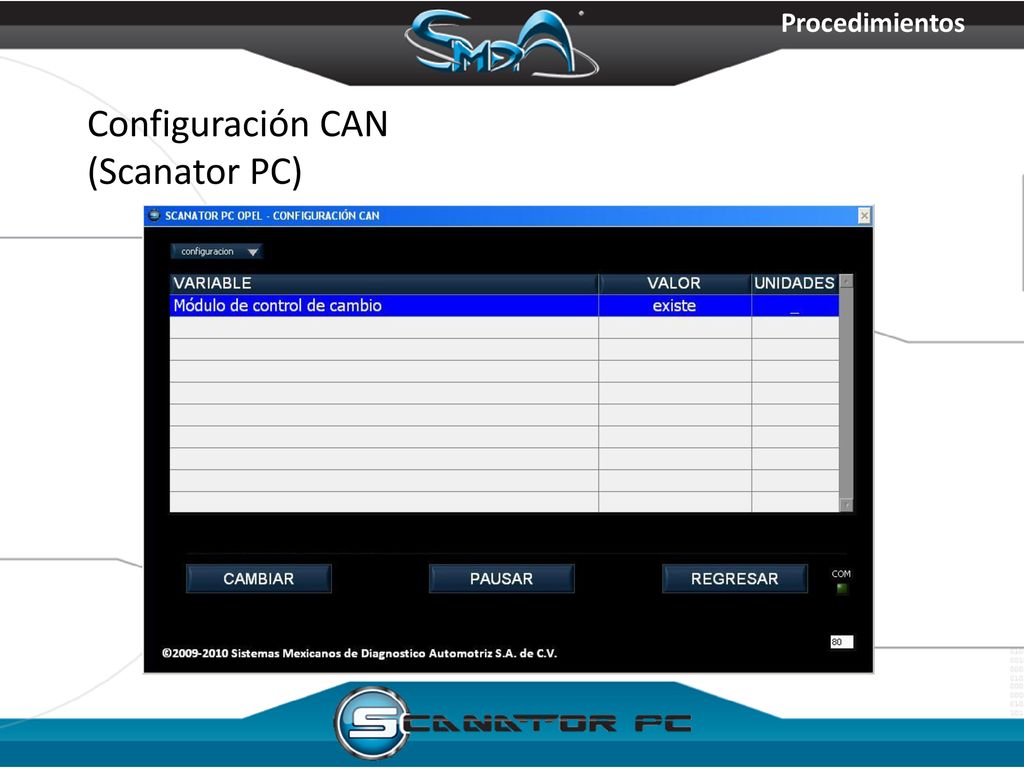

46 Procedimientos Configuración CAN (Scanator PC)

47 Procedimiento para programar inmovilizador

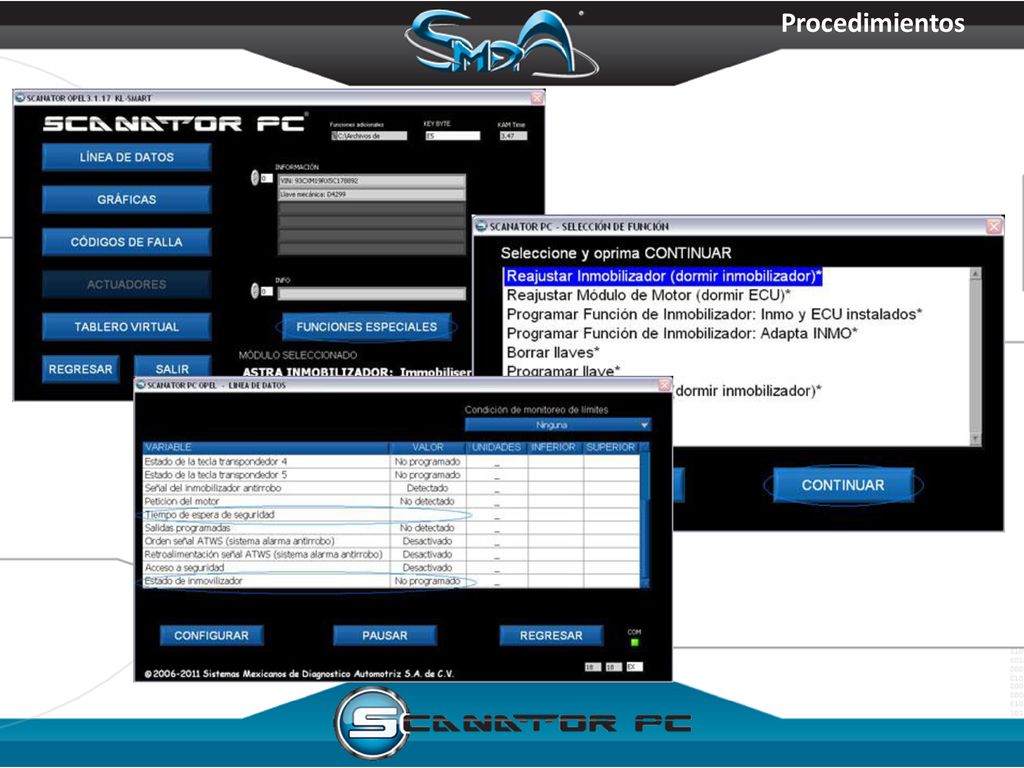

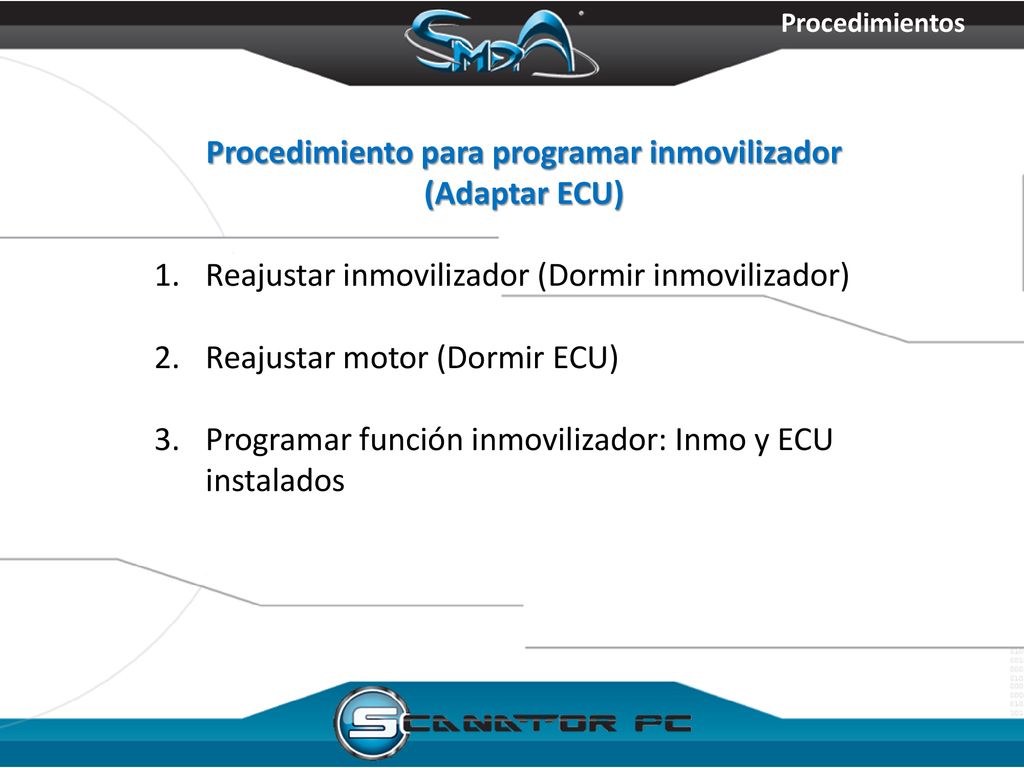

Procedimientos Procedimiento para programar inmovilizador (Adaptar ECU) Reajustar inmovilizador (Dormir inmovilizador) Reajustar motor (Dormir ECU) Programar función inmovilizador: Inmo y ECU instalados

48 Procedimiento para programar inmovilizador (Adaptar Inmovilizador)

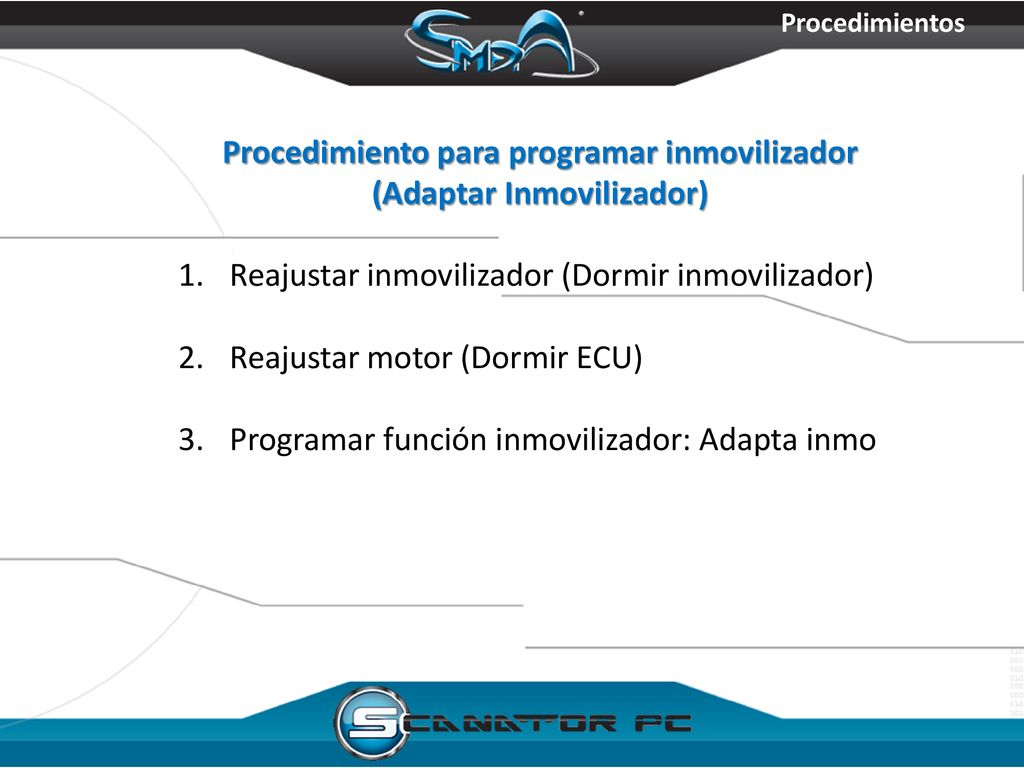

Procedimientos Procedimiento para programar inmovilizador (Adaptar Inmovilizador) Reajustar inmovilizador (Dormir inmovilizador) Reajustar motor (Dormir ECU) Programar función inmovilizador: Adapta inmo

49 -Numero VIN (17 caracteres alfanuméricos)

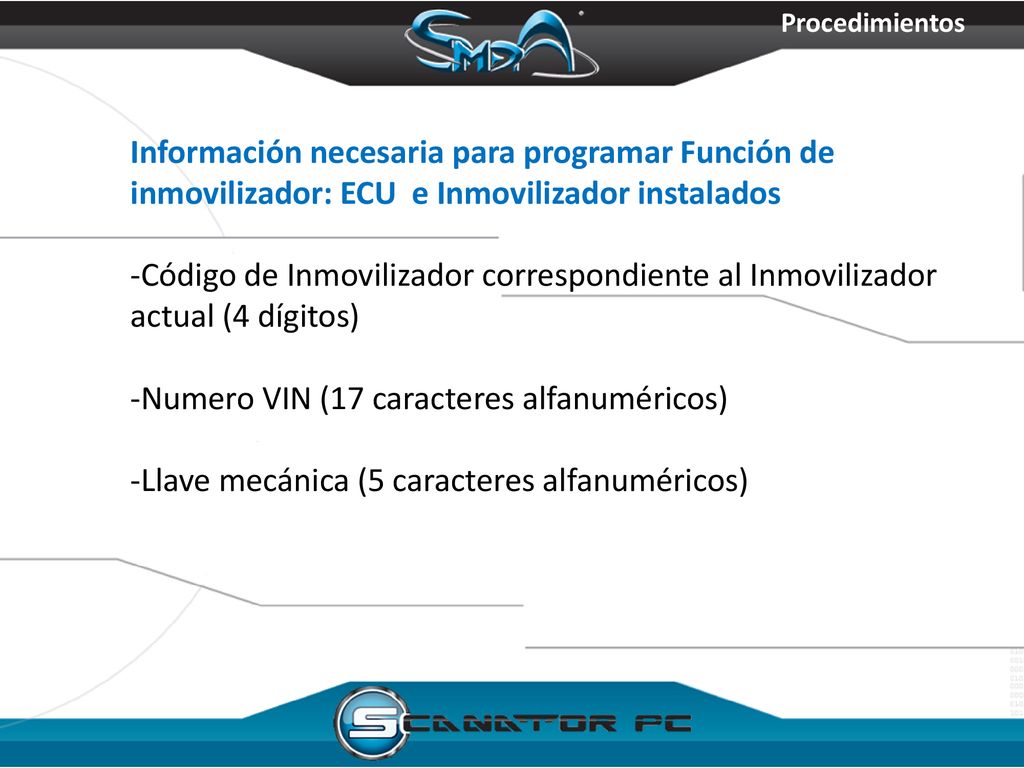

Procedimientos Información necesaria para programar Función de inmovilizador: ECU e Inmovilizador instalados -Código de Inmovilizador correspondiente al Inmovilizador actual (4 dígitos) -Numero VIN (17 caracteres alfanuméricos) -Llave mecánica (5 caracteres alfanuméricos)

50 Procedimientos

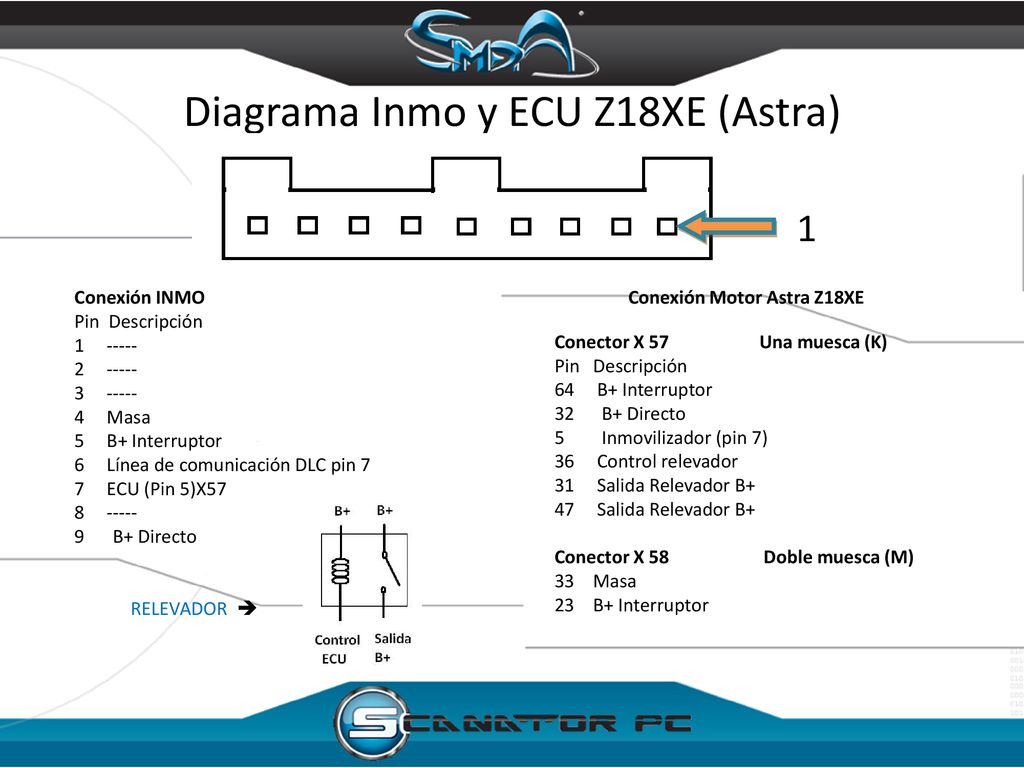

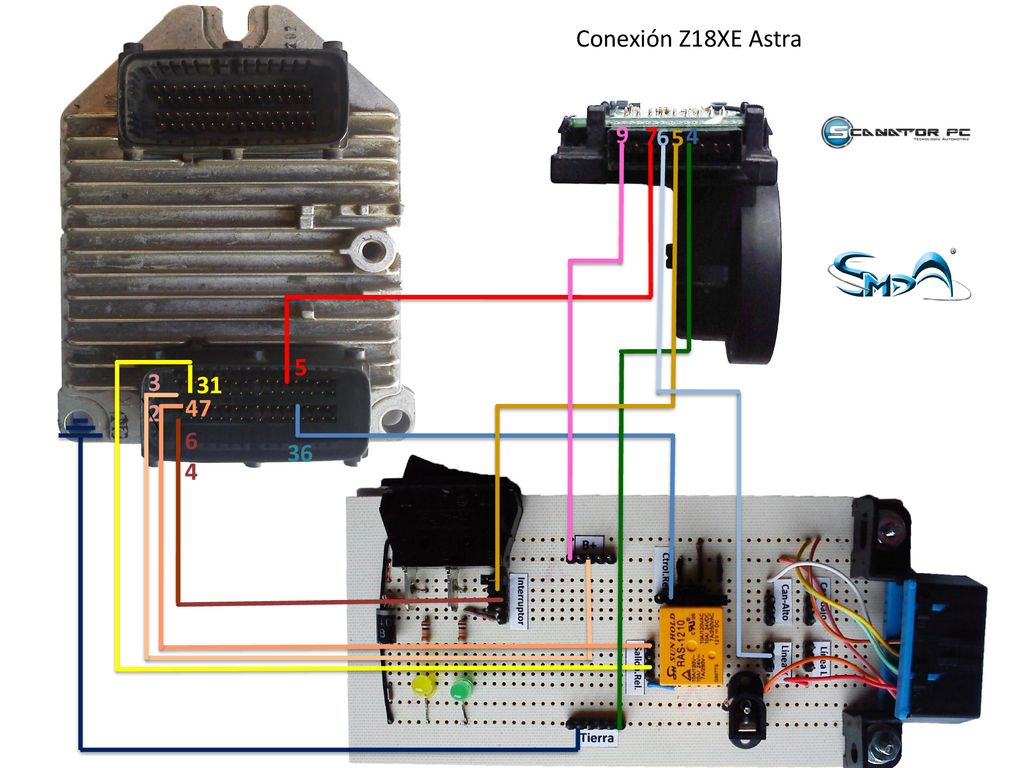

51 Diagrama Inmo y ECU Z18XE (Astra)
Conexión INMO Pin Descripción 4 Masa 5 B+ Interruptor 6 Línea de comunicación DLC pin 7 7 ECU (Pin 5)X57 B+ Directo RELEVADOR  Conexión Motor Astra Z18XE Conector X 57 Una muesca (K) Pin Descripción B+ Interruptor B+ Directo Inmovilizador (pin 7) Control relevador Salida Relevador B+ Salida Relevador B+ Conector X 58 Doble muesca (M) Masa 23 B+ Interruptor

52 Conexión Z18XE Astra 9 7 6 5 4 5 32 31 47 64 36
