1 Conalep plantel Ing. Adrián Sada Treviño
Electricidad básica. Conalep plantel Ing. Adrián Sada Treviño

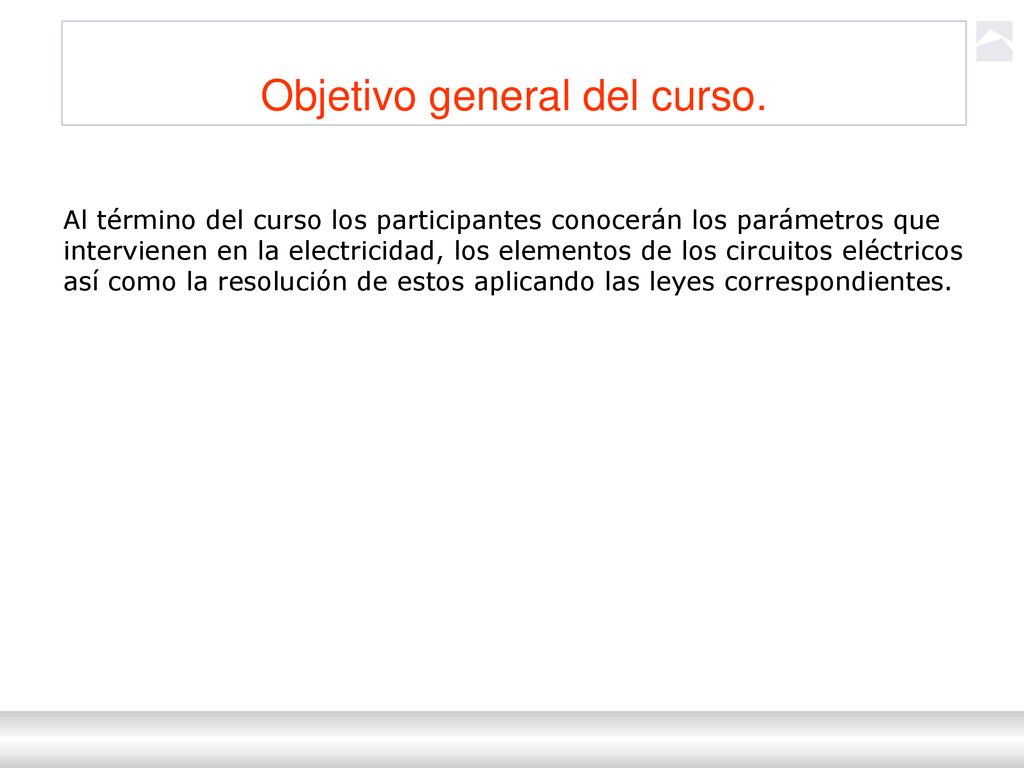

2 Objetivo general del curso.
Al término del curso los participantes conocerán los parámetros que intervienen en la electricidad, los elementos de los circuitos eléctricos así como la resolución de estos aplicando las leyes correspondientes.

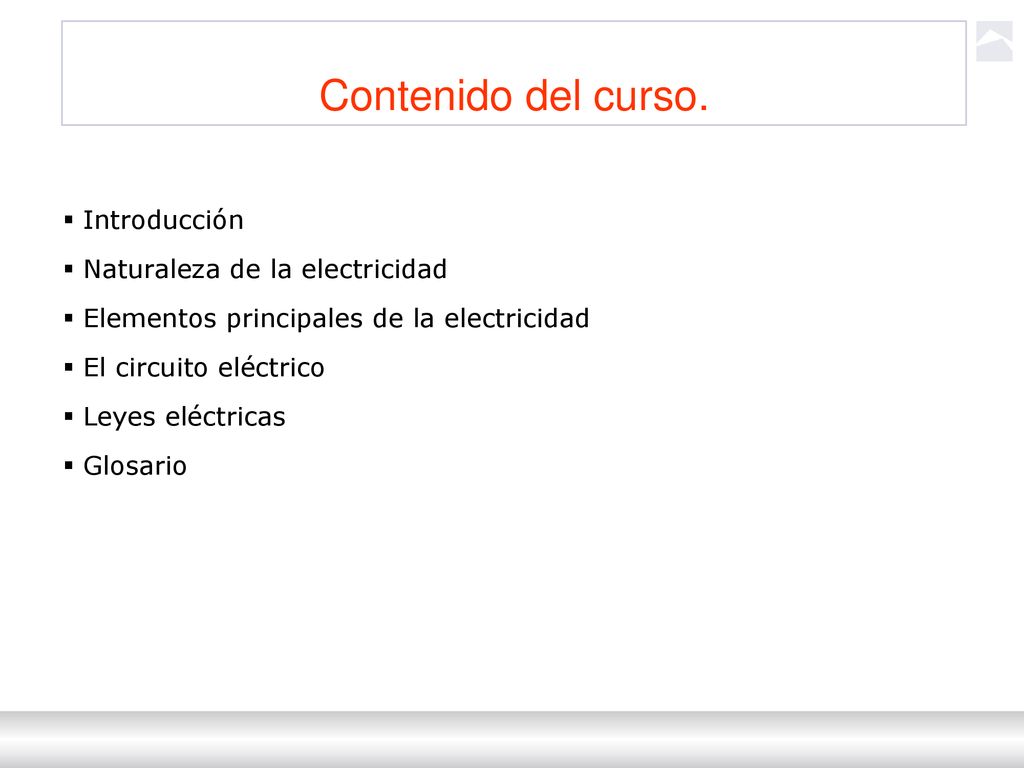

3 Contenido del curso. Introducción Naturaleza de la electricidad
Elementos principales de la electricidad El circuito eléctrico Leyes eléctricas Glosario

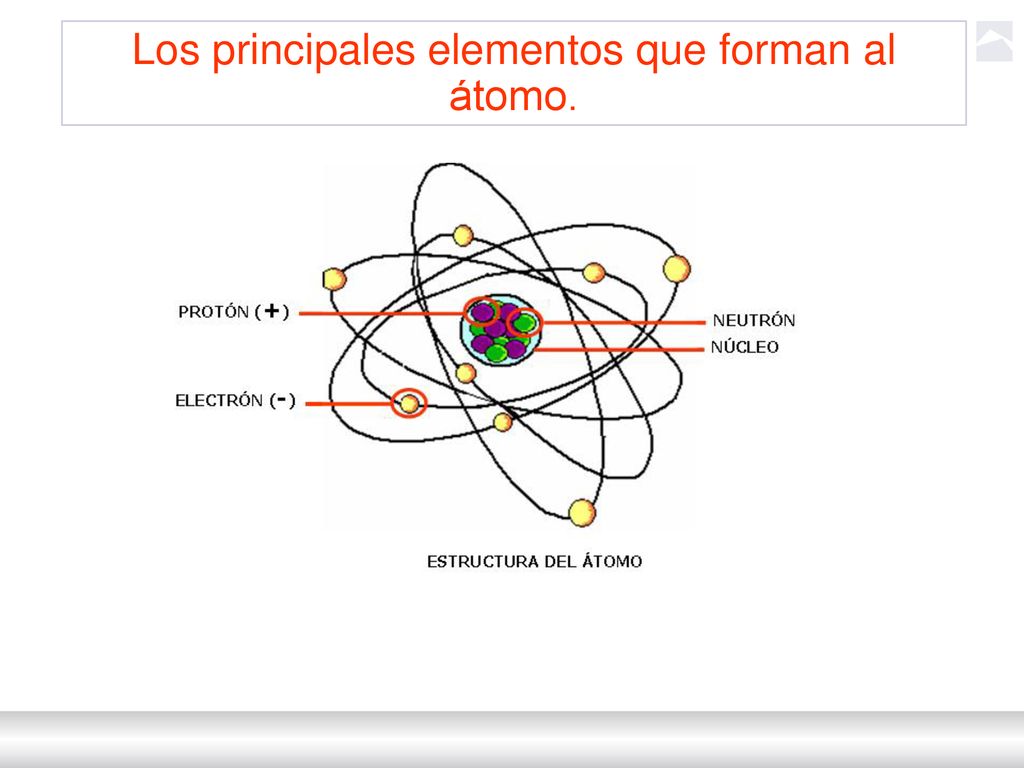

4 Los principales elementos que forman al átomo.

5 Corriente eléctrica. Al movimiento de electrones libres de un átomo a otro origina lo que se conoce como corriente de electrones, o lo que también se denomina corriente eléctrica. Ésta es la base de la electricidad.

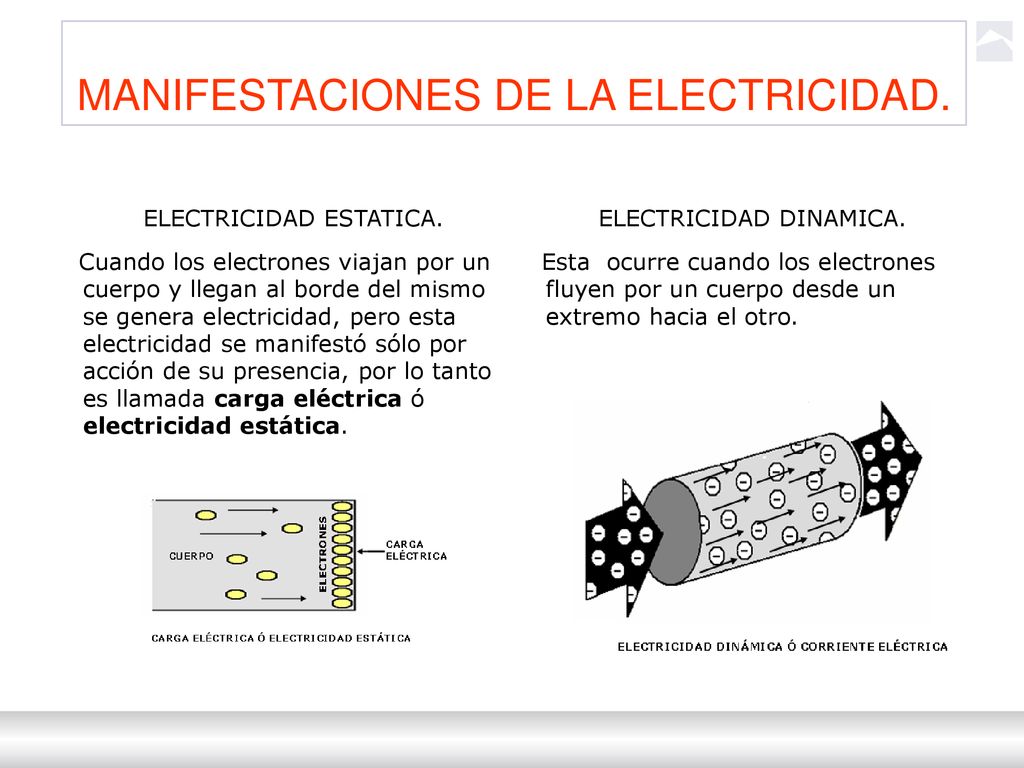

6 MANIFESTACIONES DE LA ELECTRICIDAD.
ELECTRICIDAD ESTATICA. Cuando los electrones viajan por un cuerpo y llegan al borde del mismo se genera electricidad, pero esta electricidad se manifestó sólo por acción de su presencia, por lo tanto es llamada carga eléctrica ó electricidad estática. ELECTRICIDAD DINAMICA. Esta ocurre cuando los electrones fluyen por un cuerpo desde un extremo hacia el otro.

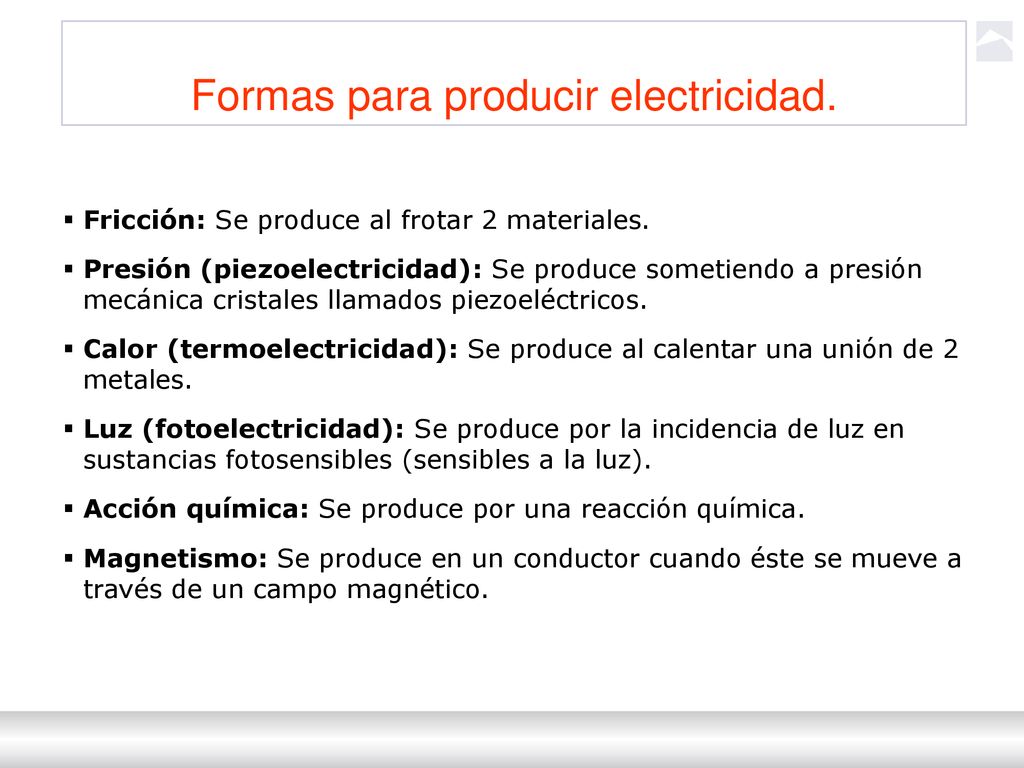

7 Formas para producir electricidad.
Fricción: Se produce al frotar 2 materiales. Presión (piezoelectricidad): Se produce sometiendo a presión mecánica cristales llamados piezoeléctricos. Calor (termoelectricidad): Se produce al calentar una unión de 2 metales. Luz (fotoelectricidad): Se produce por la incidencia de luz en sustancias fotosensibles (sensibles a la luz). Acción química: Se produce por una reacción química. Magnetismo: Se produce en un conductor cuando éste se mueve a través de un campo magnético.

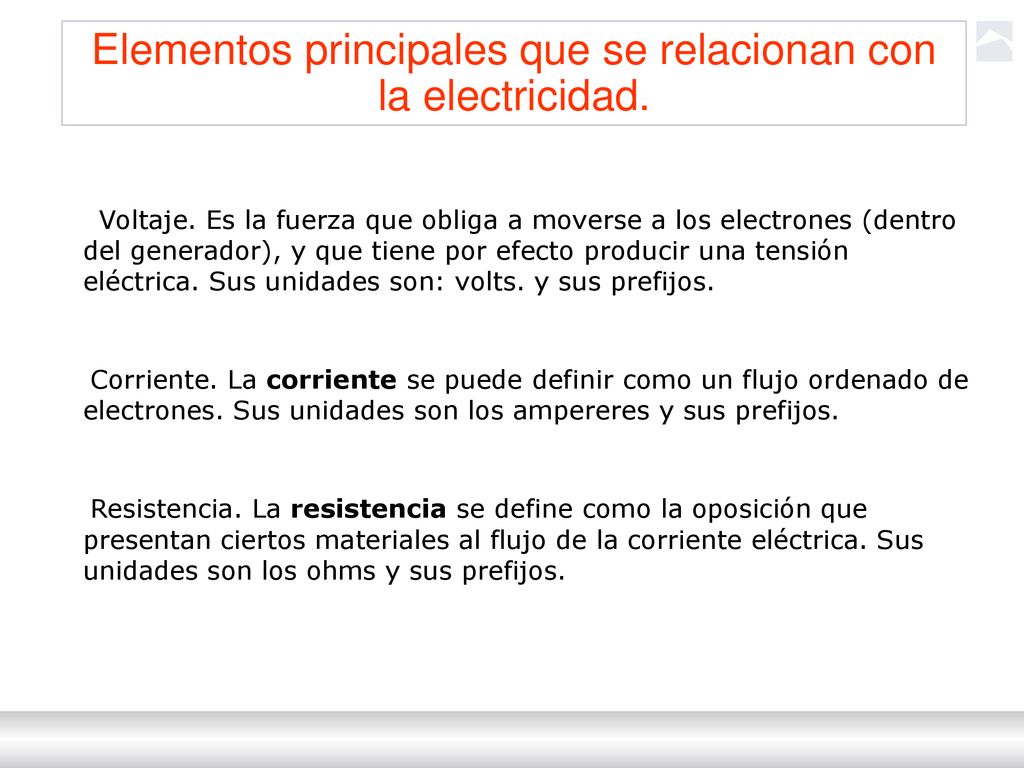

8 Elementos principales que se relacionan con la electricidad.
Voltaje. Es la fuerza que obliga a moverse a los electrones (dentro del generador), y que tiene por efecto producir una tensión eléctrica. Sus unidades son: volts. y sus prefijos. Corriente. La corriente se puede definir como un flujo ordenado de electrones. Sus unidades son los ampereres y sus prefijos. Resistencia. La resistencia se define como la oposición que presentan ciertos materiales al flujo de la corriente eléctrica. Sus unidades son los ohms y sus prefijos.

9 Voltaje.

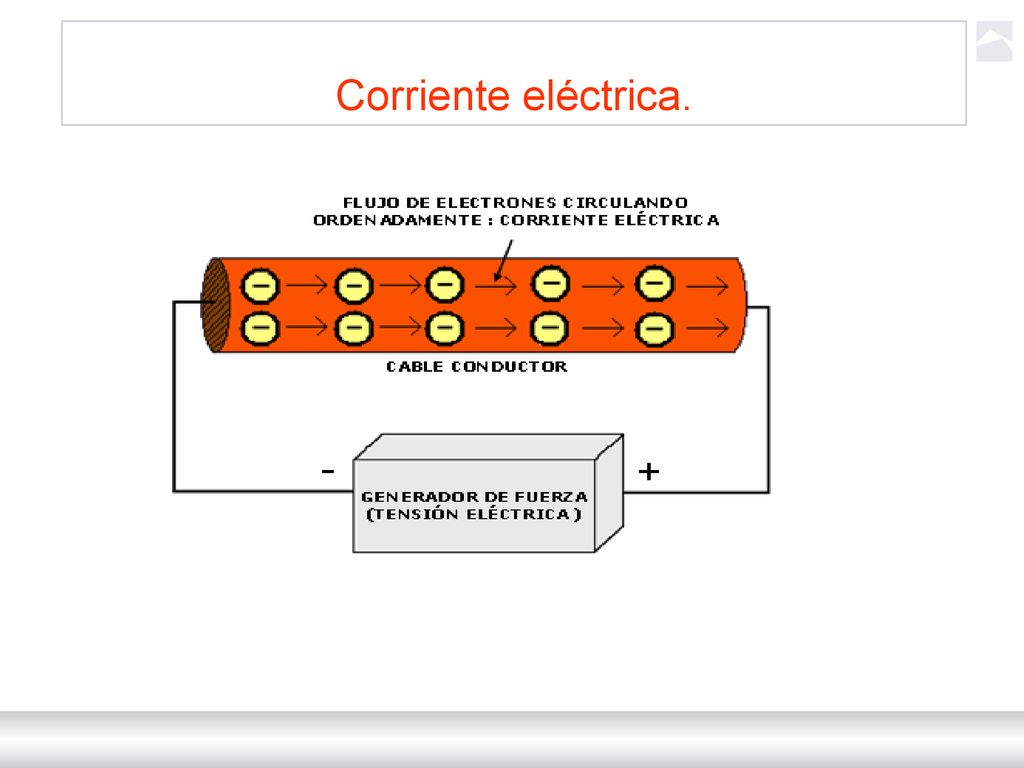

10 Corriente eléctrica.

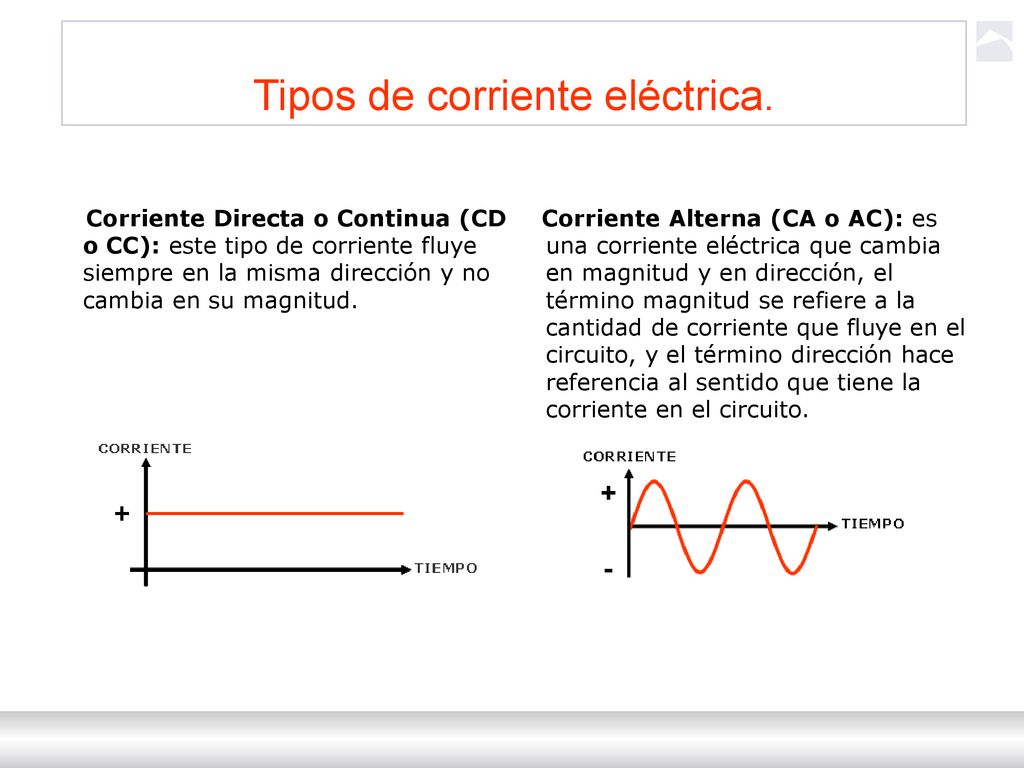

11 Tipos de corriente eléctrica.
Corriente Directa o Continua (CD o CC): este tipo de corriente fluye siempre en la misma dirección y no cambia en su magnitud. Corriente Alterna (CA o AC): es una corriente eléctrica que cambia en magnitud y en dirección, el término magnitud se refiere a la cantidad de corriente que fluye en el circuito, y el término dirección hace referencia al sentido que tiene la corriente en el circuito.

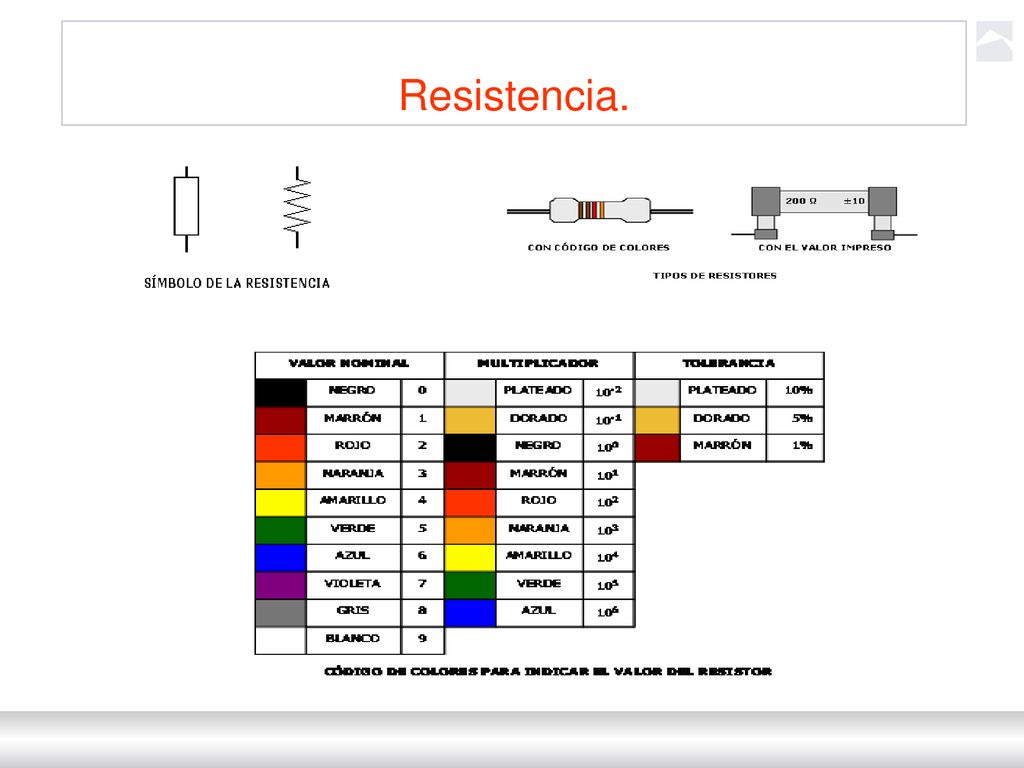

12 Resistencia.

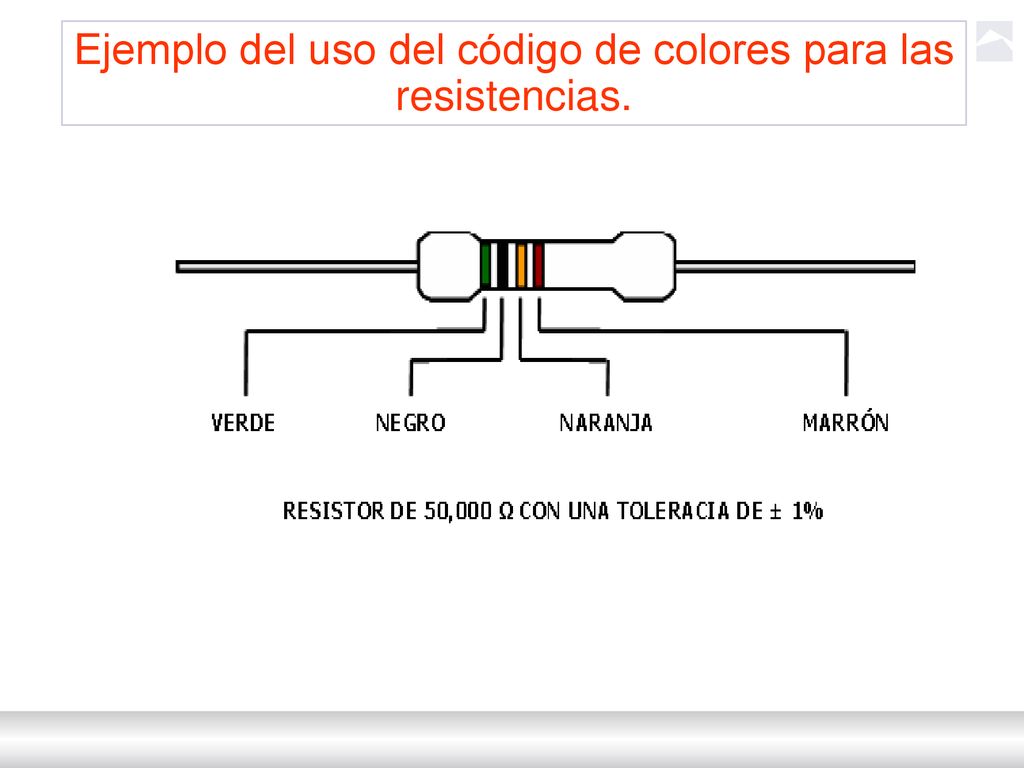

13 Ejemplo del uso del código de colores para las resistencias.

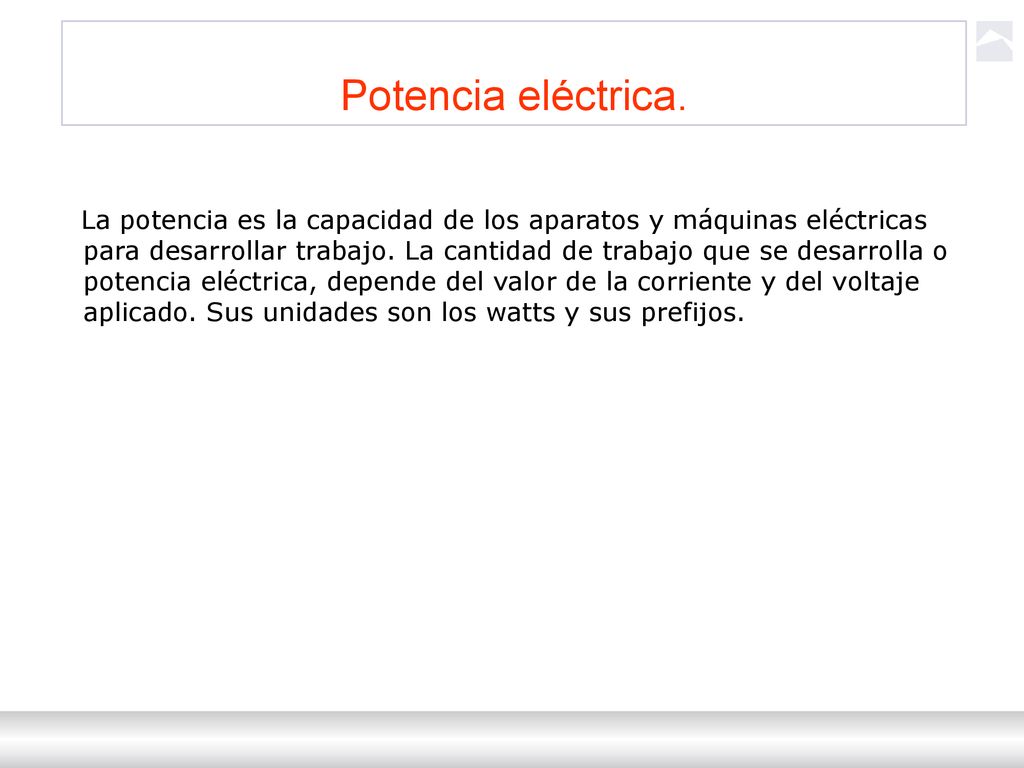

14 Potencia eléctrica. La potencia es la capacidad de los aparatos y máquinas eléctricas para desarrollar trabajo. La cantidad de trabajo que se desarrolla o potencia eléctrica, depende del valor de la corriente y del voltaje aplicado. Sus unidades son los watts y sus prefijos.

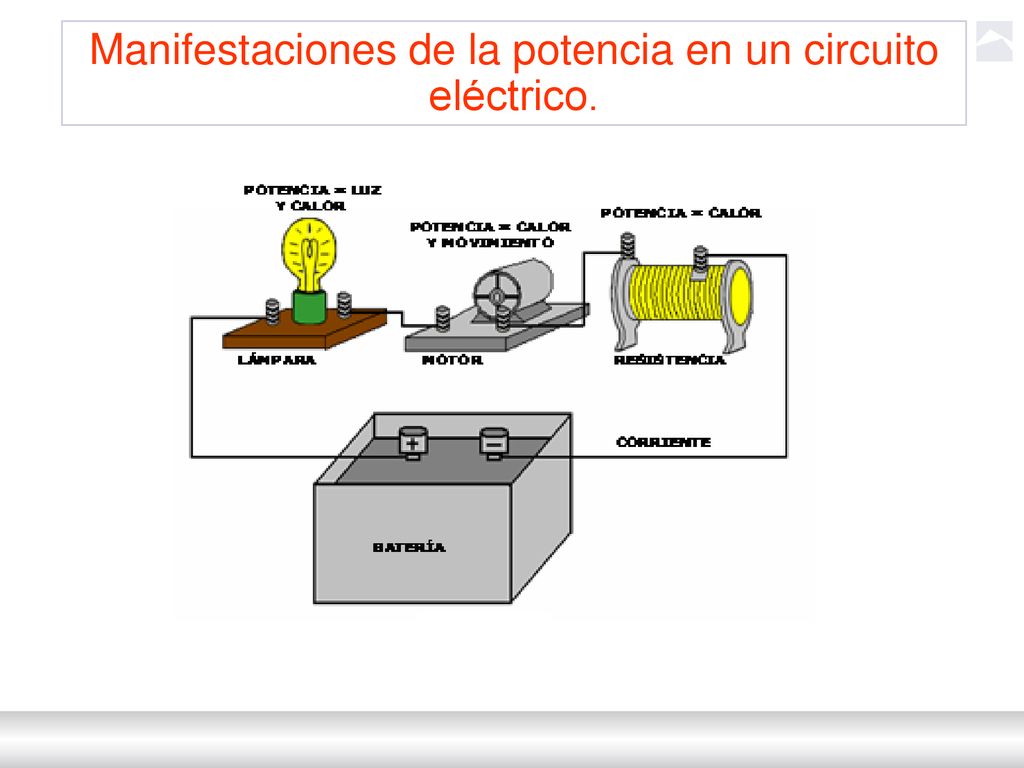

15 Manifestaciones de la potencia en un circuito eléctrico.

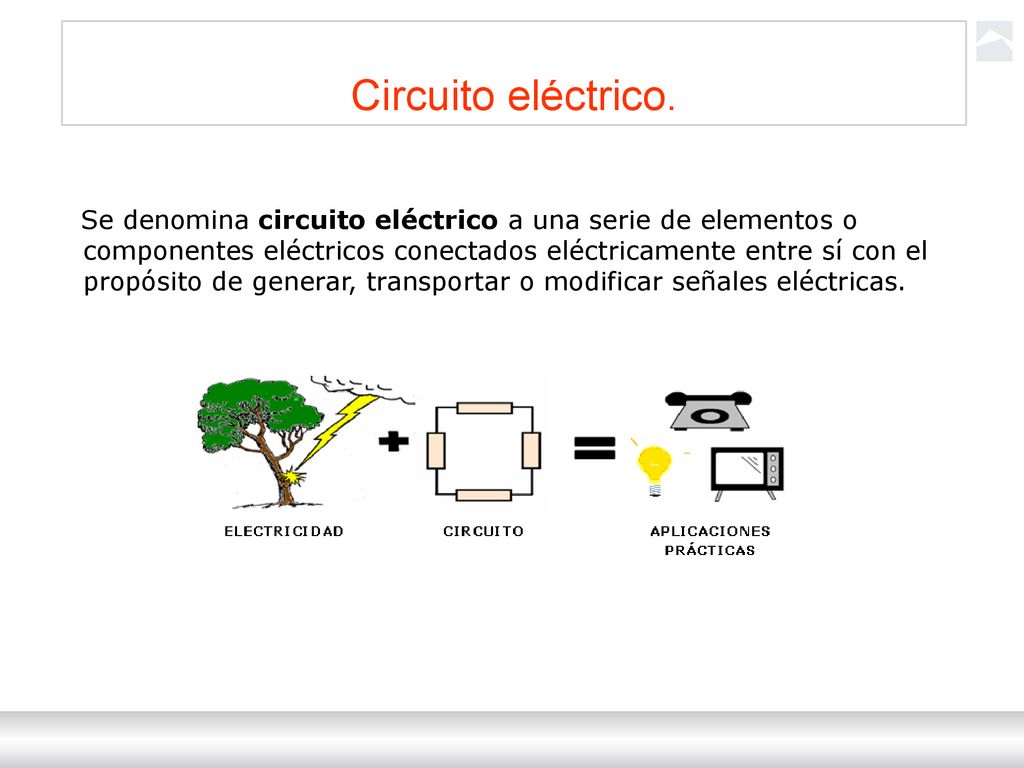

16 Circuito eléctrico. Se denomina circuito eléctrico a una serie de elementos o componentes eléctricos conectados eléctricamente entre sí con el propósito de generar, transportar o modificar señales eléctricas.

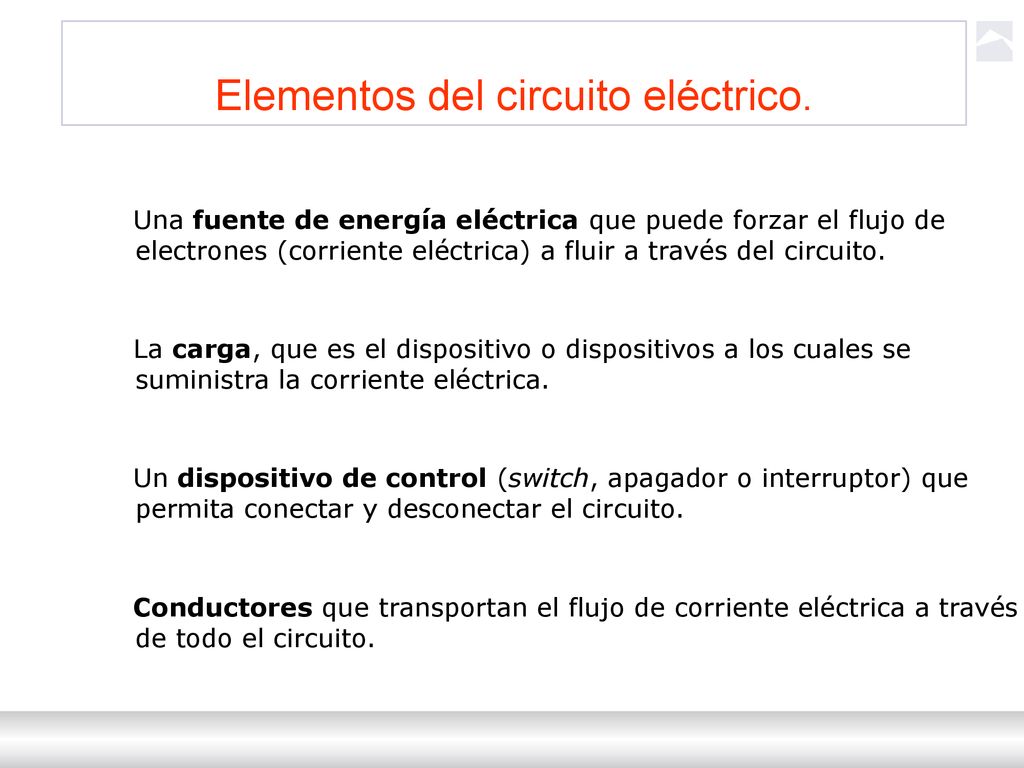

17 Elementos del circuito eléctrico.
Una fuente de energía eléctrica que puede forzar el flujo de electrones (corriente eléctrica) a fluir a través del circuito. La carga, que es el dispositivo o dispositivos a los cuales se suministra la corriente eléctrica. Un dispositivo de control (switch, apagador o interruptor) que permita conectar y desconectar el circuito. Conductores que transportan el flujo de corriente eléctrica a través de todo el circuito.

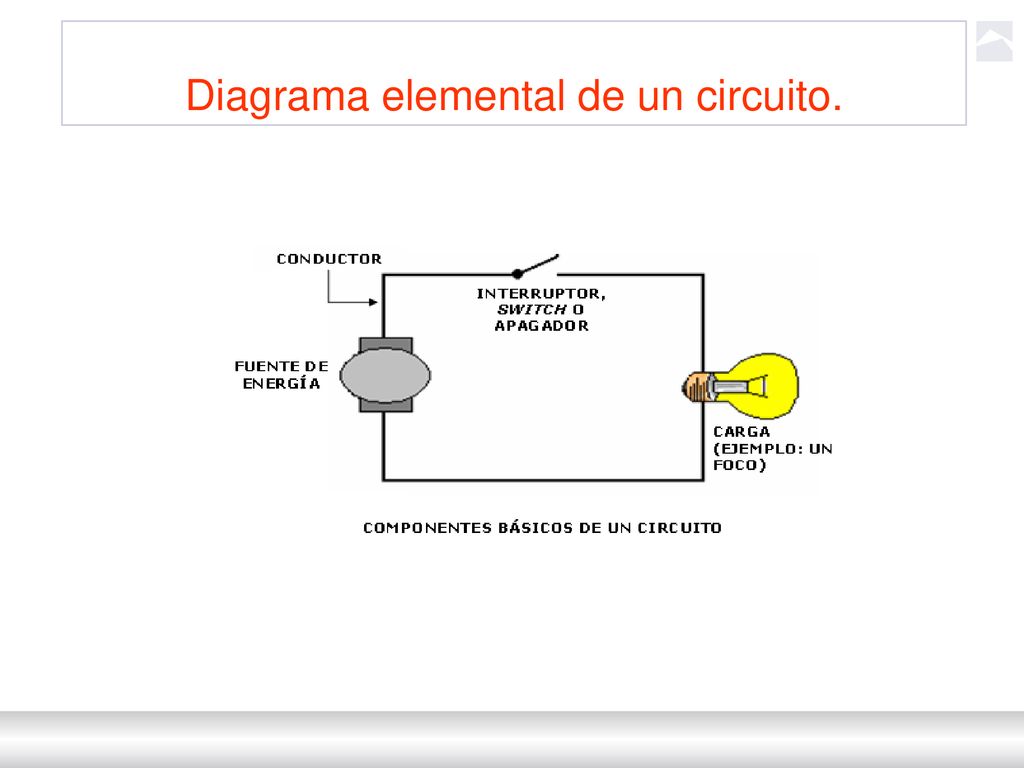

18 Diagrama elemental de un circuito.

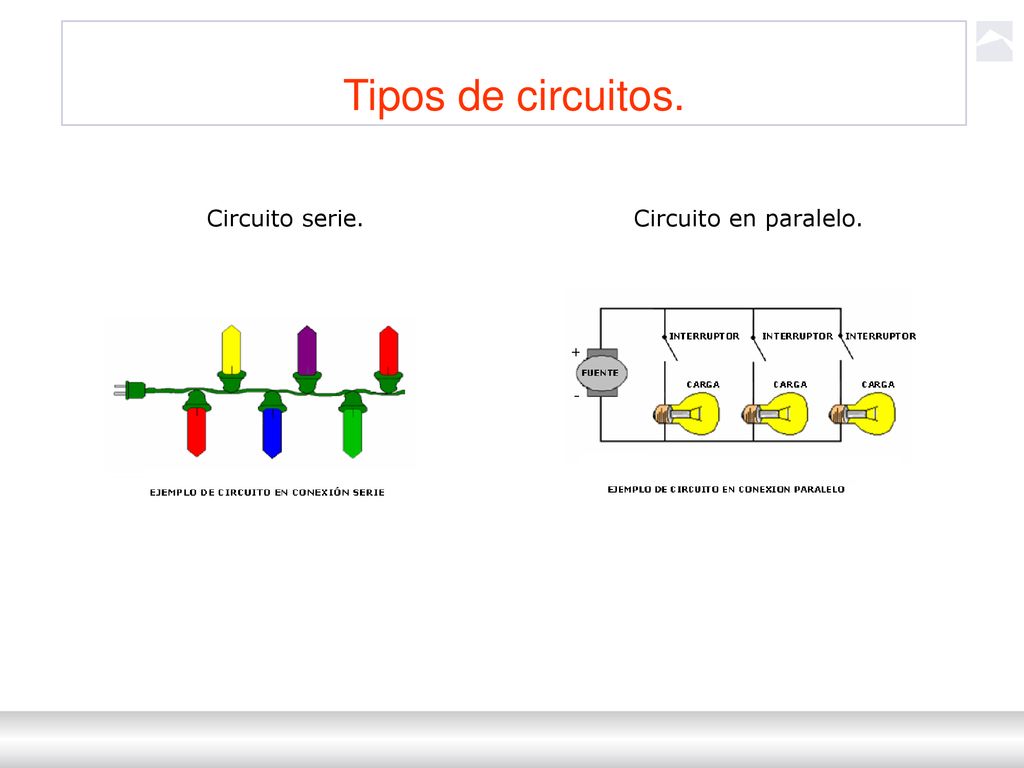

19 Tipos de circuitos. Circuito serie. Circuito en paralelo.

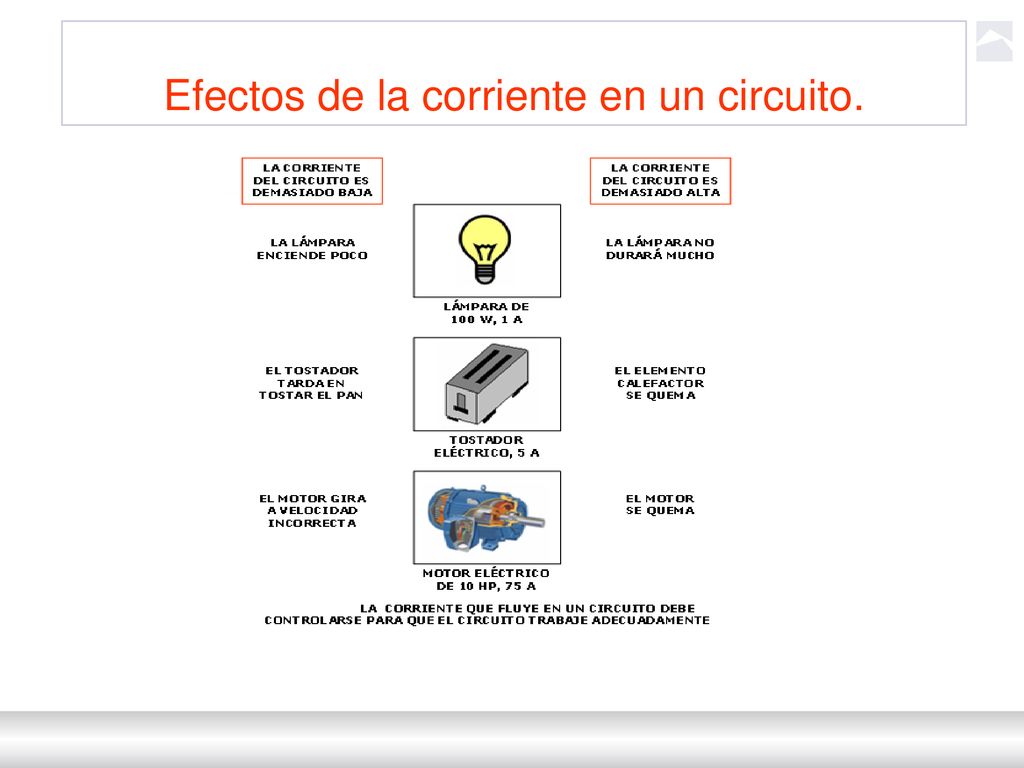

20 Efectos de la corriente en un circuito.

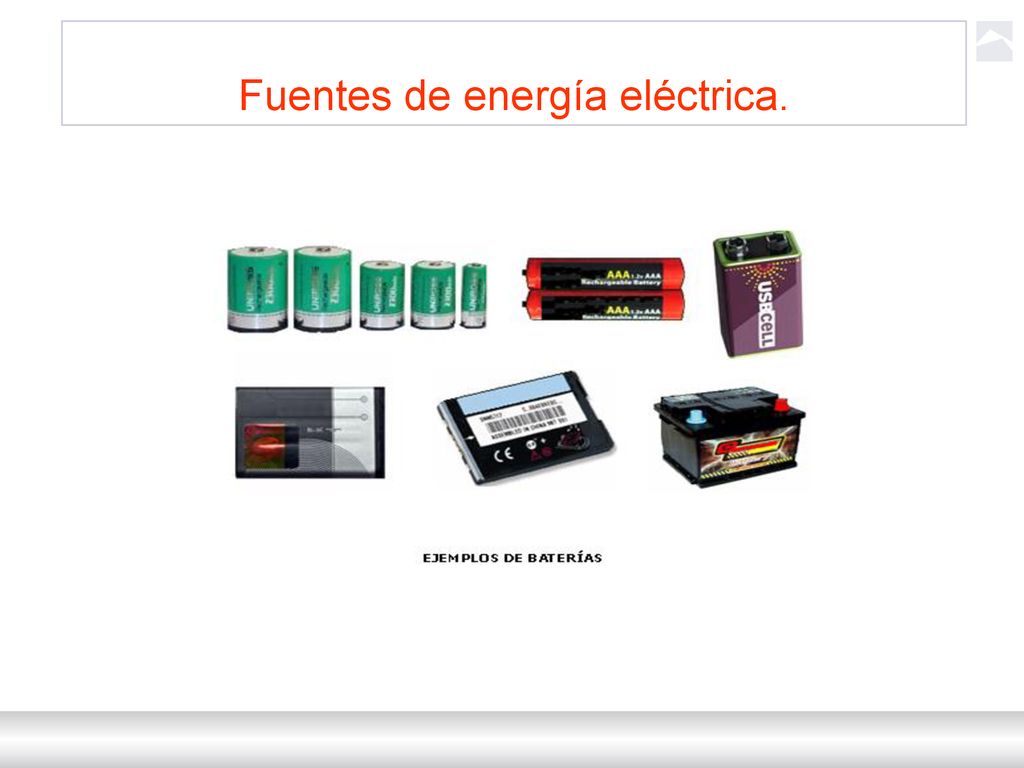

21 Fuentes de energía eléctrica.

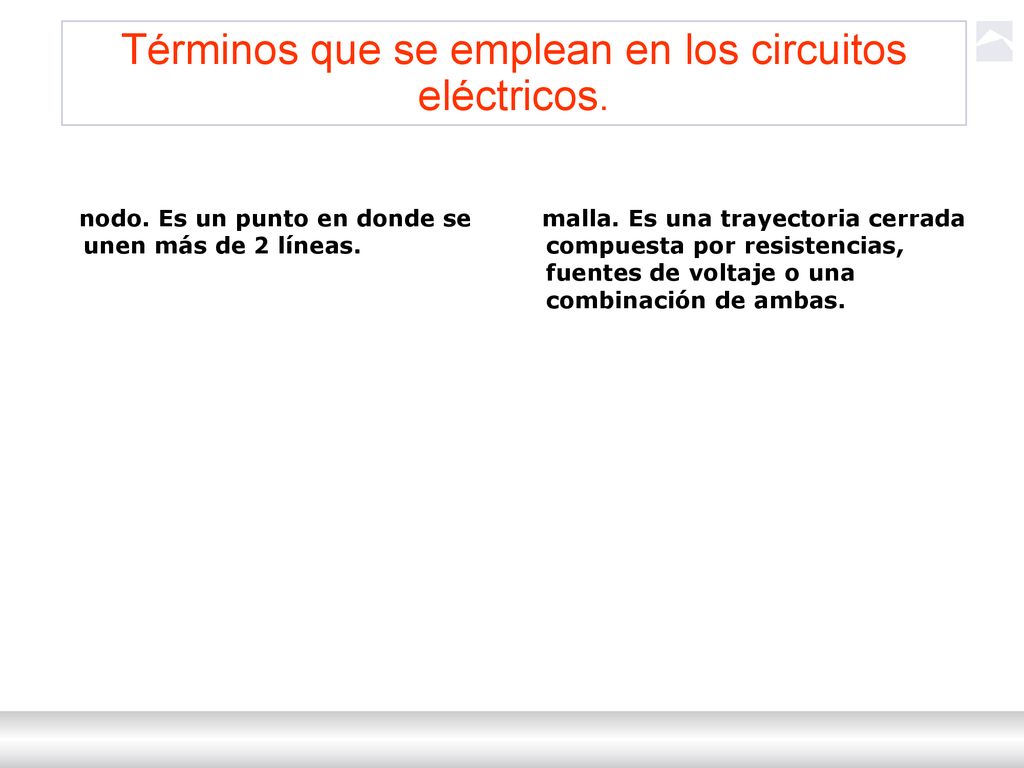

22 Términos que se emplean en los circuitos eléctricos.
nodo. Es un punto en donde se unen más de 2 líneas. malla. Es una trayectoria cerrada compuesta por resistencias, fuentes de voltaje o una combinación de ambas.

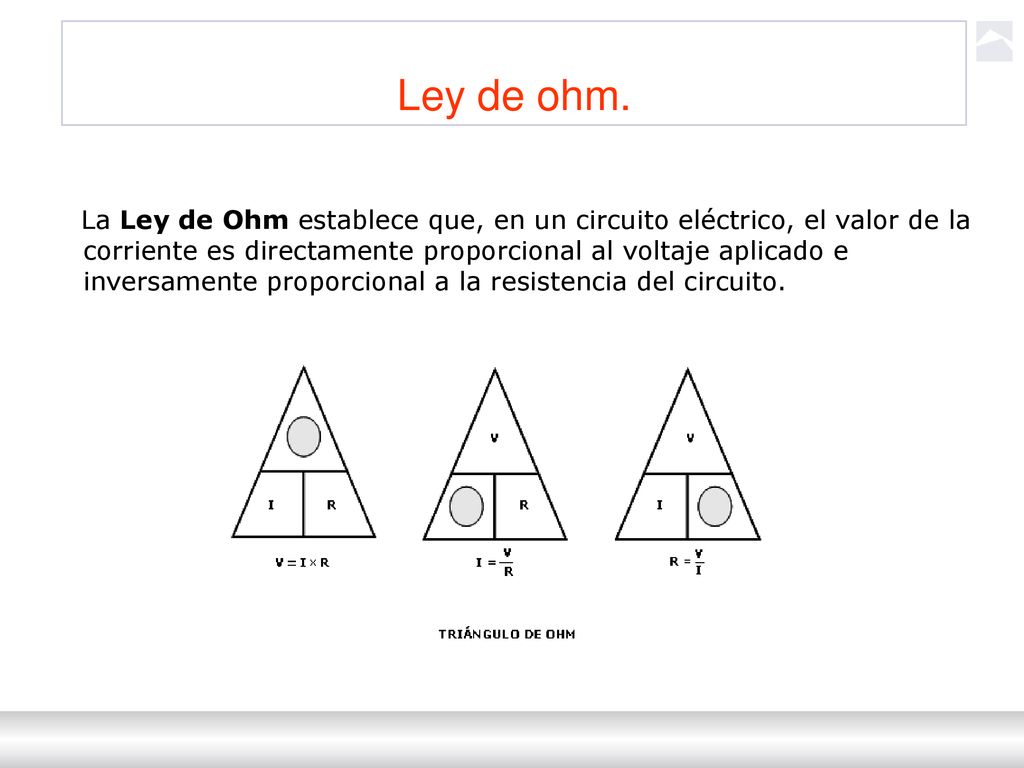

23 Ley de ohm. La Ley de Ohm establece que, en un circuito eléctrico, el valor de la corriente es directamente proporcional al voltaje aplicado e inversamente proporcional a la resistencia del circuito.

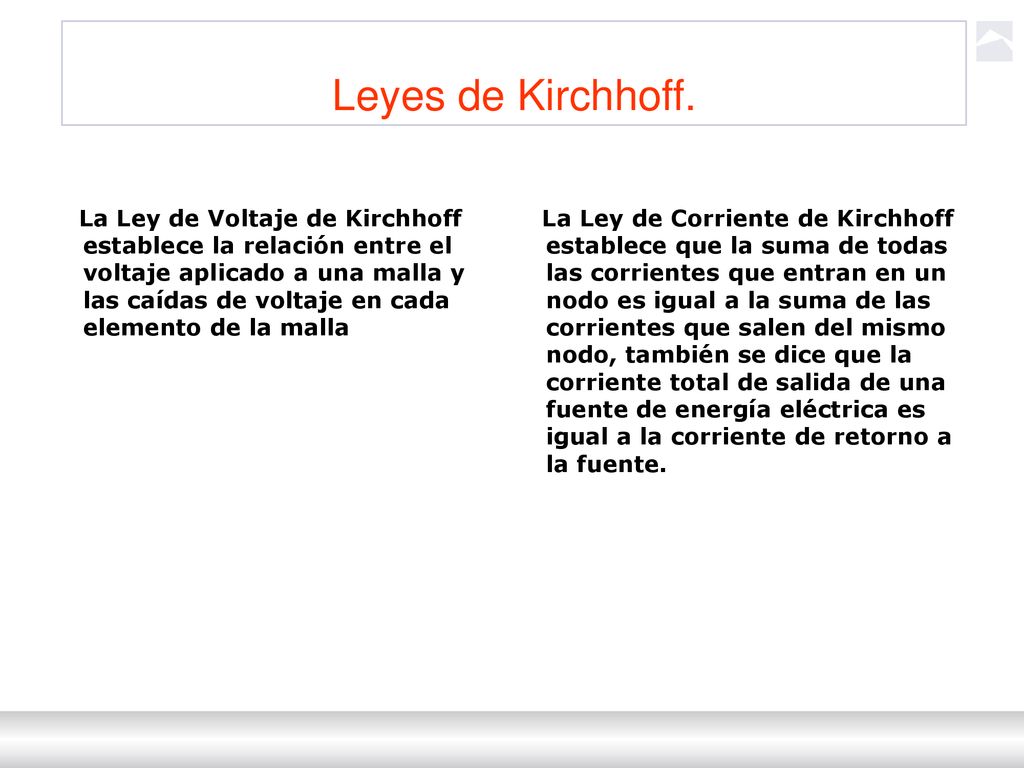

24 Leyes de Kirchhoff. La Ley de Voltaje de Kirchhoff establece la relación entre el voltaje aplicado a una malla y las caídas de voltaje en cada elemento de la malla La Ley de Corriente de Kirchhoff establece que la suma de todas las corrientes que entran en un nodo es igual a la suma de las corrientes que salen del mismo nodo, también se dice que la corriente total de salida de una fuente de energía eléctrica es igual a la corriente de retorno a la fuente.

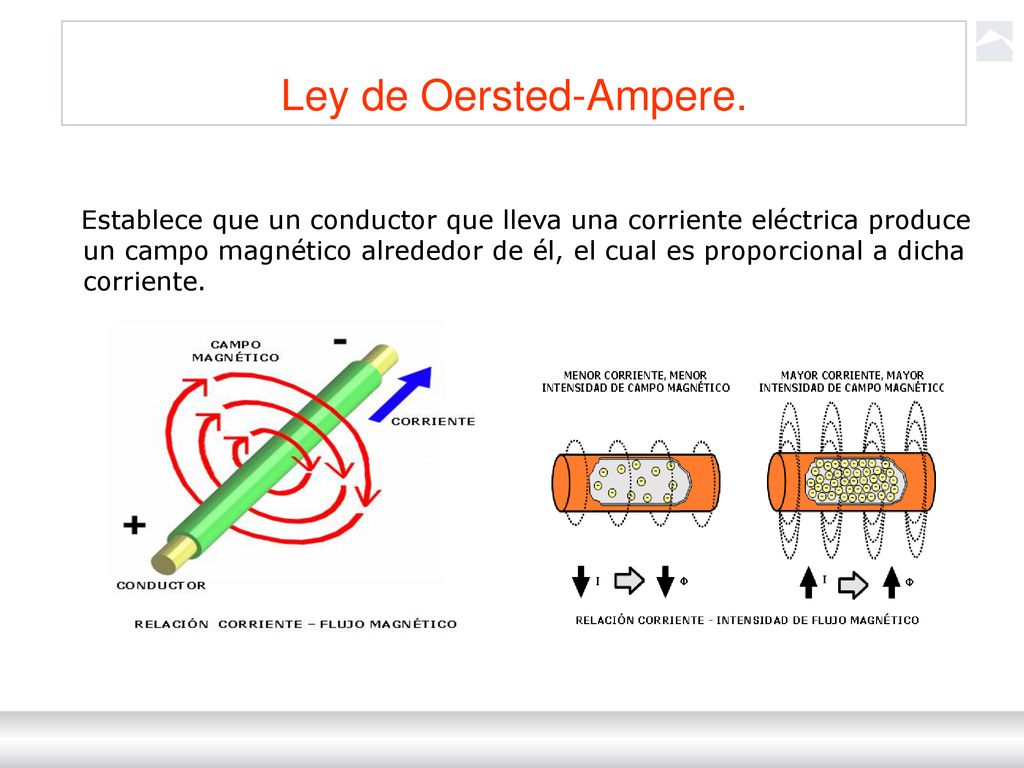

25 Ley de Oersted-Ampere. Establece que un conductor que lleva una corriente eléctrica produce un campo magnético alrededor de él, el cual es proporcional a dicha corriente.

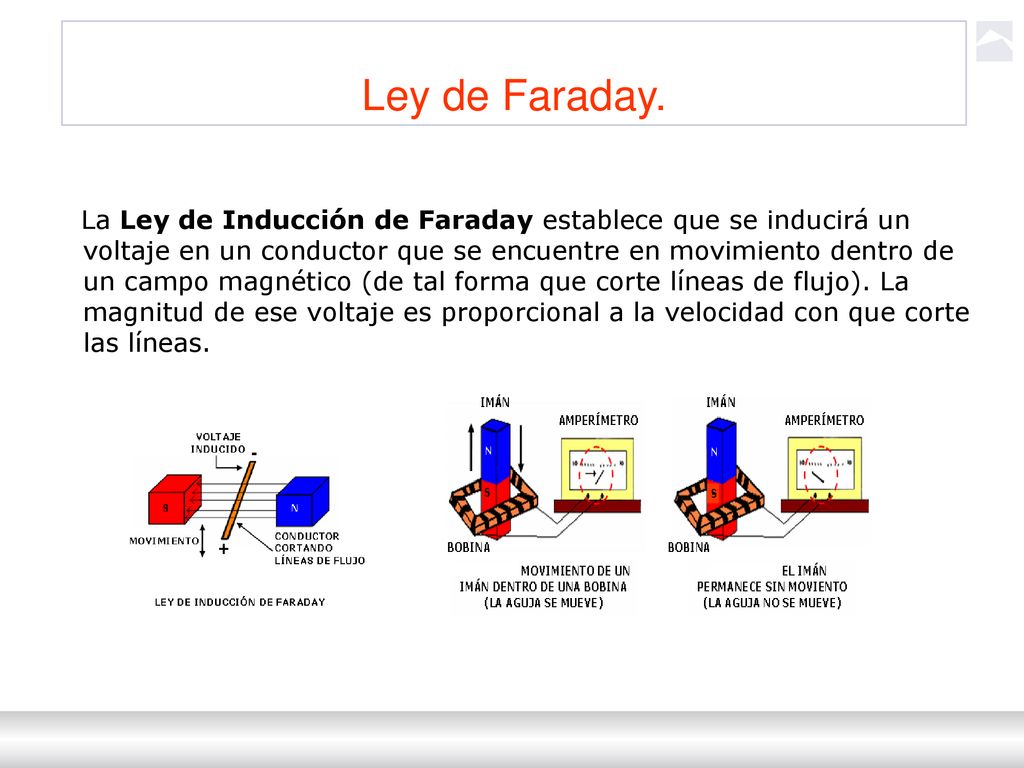

26 Ley de Faraday. La Ley de Inducción de Faraday establece que se inducirá un voltaje en un conductor que se encuentre en movimiento dentro de un campo magnético (de tal forma que corte líneas de flujo). La magnitud de ese voltaje es proporcional a la velocidad con que corte las líneas.
