1 MEMORIA RAM

2 Memoria es todo aquel medio que permite almacenar información
ALMACENAMIENTO

3 USB

4

5 MEMORIA RAM La sigla RAM corresponde a Random Access Memory o, en español, memoria de acceso aleatorio. Decimos de acceso aleatorio para diferenciarlo de un sistema de acceso lineal. Es decir, en un sistema de acceso aleatorio, el procesador puede tomar un dato que esté al principio, al medio o al final de la memoria RAM. Por su parte, en un sistema de acceso lineal, el procesador sólo podría acceder al primer dato, luego al segundo y así sucesivamente.

6 MEMORIA RAM Entre más Memoria RAM tengamos podemos tener más programas abiertos a la vez. Es la memoria donde se almacenan los datos (programas) con los que estamos trabajando en ese momento.

7 MEMORIA RAM

8 MEMORIA RAM La tecnología de memoria RAM necesita de alimentación eléctrica para funcionar. Es decir, para que la RAM pueda alojar momentáneamente los datos en el procesador, necesita de alimentación por parte de la fuente. Cuando ésta se apaga, la RAM pierde todos los datos almacenados. El controlador de la memoria establece el flujo de datos entre el procesador y la memoria.

9 MEMORIA RAM Es el lugar donde el CPU almacena los datos e instrucciones que se están utilizando en tiempo real. Es temporal o volátil , pierde los datos al apagarse la corriente. La diferencia de la RAM con otros tipos de memoria como los discos duros o disquetes, es que la RAM es mucho mas rápida. Memoria dinámica, lo que indica la necesidad de recordar los datos en pequeños periodos de tiempo, para impedir que se pierda la información a esto se le llama refresco.

10 COMO FUNCIONA 1 1 1 El controlador de memoria de la computadora se encarga de llenar o vaciar las micro cubetas que en lugar de almacenar agua almacenan una carga eléctrica e información.

11 COMO FUNCIONA existe un problema, estas cubetas tiene fuga de manera que eventualmente se vacían, esto obliga al controlador a estar constantemente llenando las cubetas que tienen información para mantener la integridad de los datos. La velocidad con la que el controlador examina todos los contenedores se denomina ciclo de actualización o en inglés Refresh y es la velocidad con la que opera la memoria. Megahertz (MHz) ó Nanosegundos (Ns)

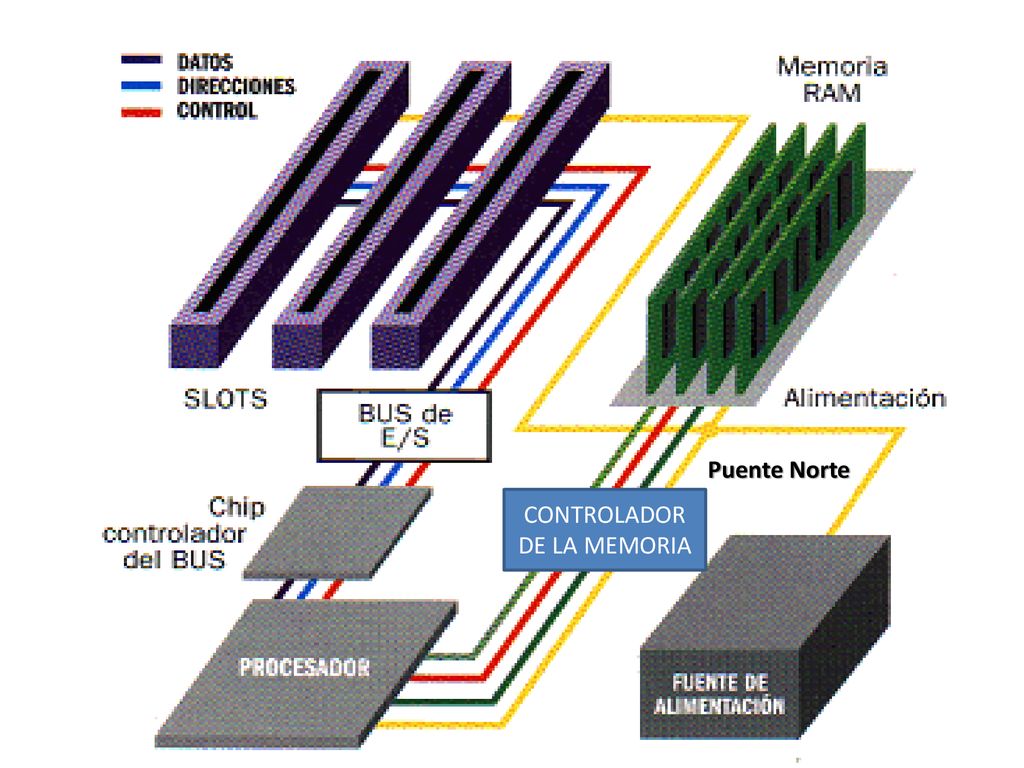

12 CONTROLADOR DE LA MEMORIA
Puente Norte

13 CLASIFICACIÓN RAM TIPOS MODULOS TECNOLOGIAS DRAM SIMM DDR FPM-RAM DIMM
EDO-RAM RIMM DDR3 SDRAM

14 TIPOS DRAM

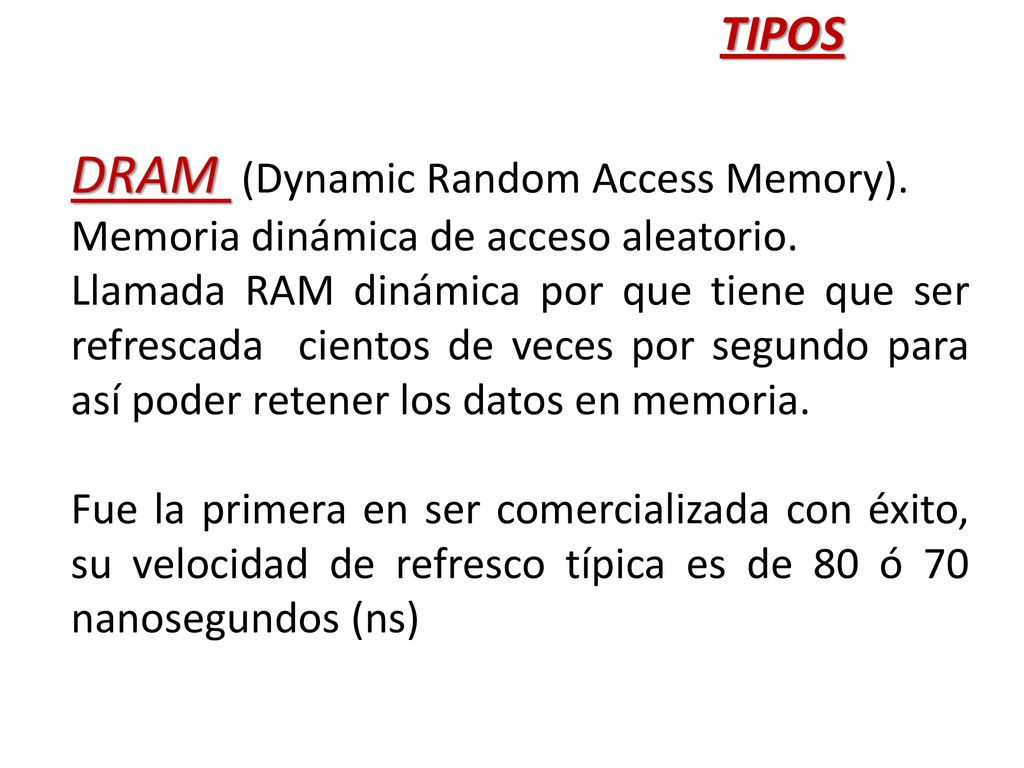

15 DRAM (Dynamic Random Access Memory).
TIPOS DRAM (Dynamic Random Access Memory). Memoria dinámica de acceso aleatorio. Llamada RAM dinámica por que tiene que ser refrescada cientos de veces por segundo para así poder retener los datos en memoria. Fue la primera en ser comercializada con éxito, su velocidad de refresco típica es de 80 ó 70 nanosegundos (ns)

16 FPM-RAM (Fast Page Mode RAM). Año 1987
TIPOS FPM-RAM (Fast Page Mode RAM). Año 1987 Modo de localización rápida. Ofrece la ventaja de tener un acceso mas rápido a los datos localizados en la misma fila. Se fabricaban con tiempos de acceso de 70 ó 60 nanosegundos (ns)

17 EDO-RAM (Extended Data Output RAM). Año 1995
TIPOS EDO-RAM (Extended Data Output RAM). Año 1995 Datos ampliados hacia afuera. Su ventaja es que tiene accesos de memoria consecutivos que permiten que el controlador de memoria ahorre tiempo acortando algunos pasos en el proceso direccionamiento. Se fabricaban con tiempos de acceso de 40 ó 30 nanosegundos (ns). Mejora a FPM

18 SDRAM (Sincronic-RAM). Año 1996
TIPOS SDRAM (Sincronic-RAM). Año 1996 DRAM Sincrónico. Utiliza un reloj para sincronizar las operaciones de entrada y salida de la memoria el cual esta sincronizado directamente con el del procesador y ahorra tiempo a la hora de transmitir datos. Se fabrican con tiempos de acceso de 25 a 10 nanosegundos (ns).

19 SIMM (Single In-Line Memory Module).
MODULOS SIMM (Single In-Line Memory Module). Modulo sencillo de memoria en línea. Es el primer tipo de memoria estandarizada Su capacidad de almacenaje era bajo 1,4,8 a 64 Mb Módulos de 30 y 72 pines o contactos Velocidad de acceso de 50, 60 y 70 ns Se encuentra en desuso. Deben de ir colocados en pareja

20 SIMM TAMAÑOS

21 DIMM (Dual in-Line Memory Module).
MODULOS DIMM (Dual in-Line Memory Module). Modulo dual de memoria en línea. Su capacidad es de 32, 64, 128,256 y 512 Mb Módulos de 168 pines o contactos Mide 14 x 2.5 cm No necesitan ser colocados en pareja Velocidad de acceso de 10 ns, mas rápidos que los SIMM. Procesa un dato por ciclo de reloj Existen los SO-DIMM diseñados para computadoras portátiles.

22 COMPARACION TAMAÑOS SIMM Y DIMM

23 RIMM (Rambus Inline Memory Module).
MODULOS RIMM (Rambus Inline Memory Module). Modulo directo de memoria Rambus. Módulos de 184 pines o contactos Transfieren datos en pedazos de 16 bits El acceso es mas rápido y la velocidad de transferencia genera más calor. Tienen una cubierta de aluminio llamada dispersor de calor.
