1 COMPONENTES DE UN EQUIPO DE SOLDADURA GMAW (MIG-MAG) Dr. HUGO FERRO CUELLAR

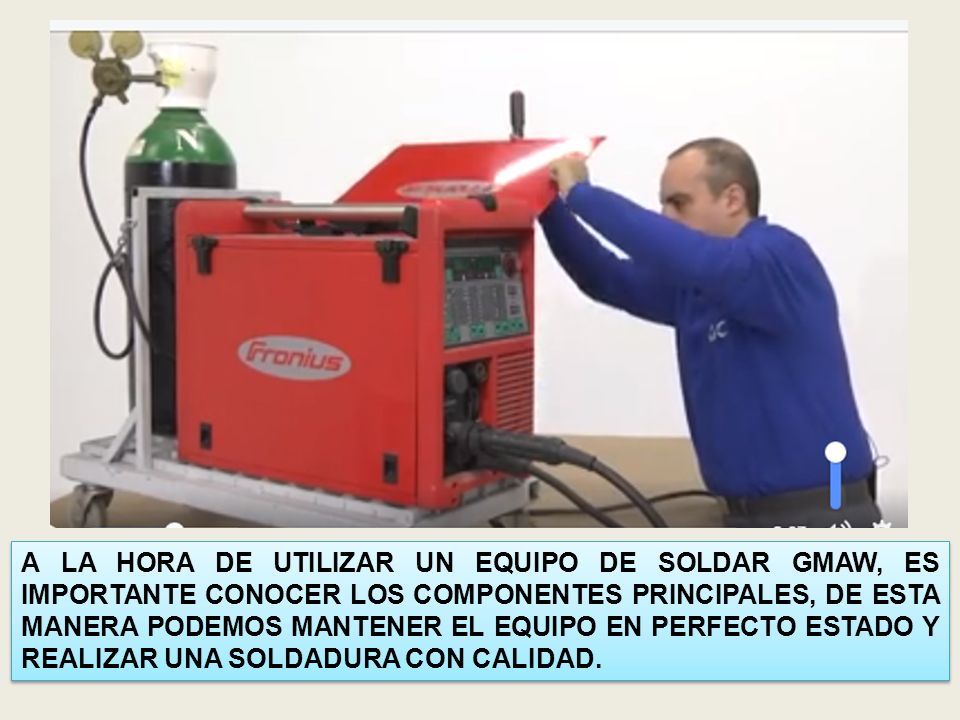

2 A LA HORA DE UTILIZAR UN EQUIPO DE SOLDAR GMAW, ES IMPORTANTE CONOCER LOS COMPONENTES PRINCIPALES, DE ESTA MANERA PODEMOS MANTENER EL EQUIPO EN PERFECTO ESTADO Y REALIZAR UNA SOLDADURA CON CALIDAD.

3 ESTA COMPUESTO POR: I.FUENTE DE ALIMENTACIÓN DE CORRIENTE I.EL DISPOSITIVO DE ALIMENTACIÓN DEL MATERIAL DE APORTACIÓN I.EL SISTEMA DE PROTECCIÓN DE GAS II.LA MANGUERA I.LA PISTOLA I.EL PANEL DE CONTROL ESTA COMPUESTO POR: I.FUENTE DE ALIMENTACIÓN DE CORRIENTE I.EL DISPOSITIVO DE ALIMENTACIÓN DEL MATERIAL DE APORTACIÓN I.EL SISTEMA DE PROTECCIÓN DE GAS II.LA MANGUERA I.LA PISTOLA I.EL PANEL DE CONTROL

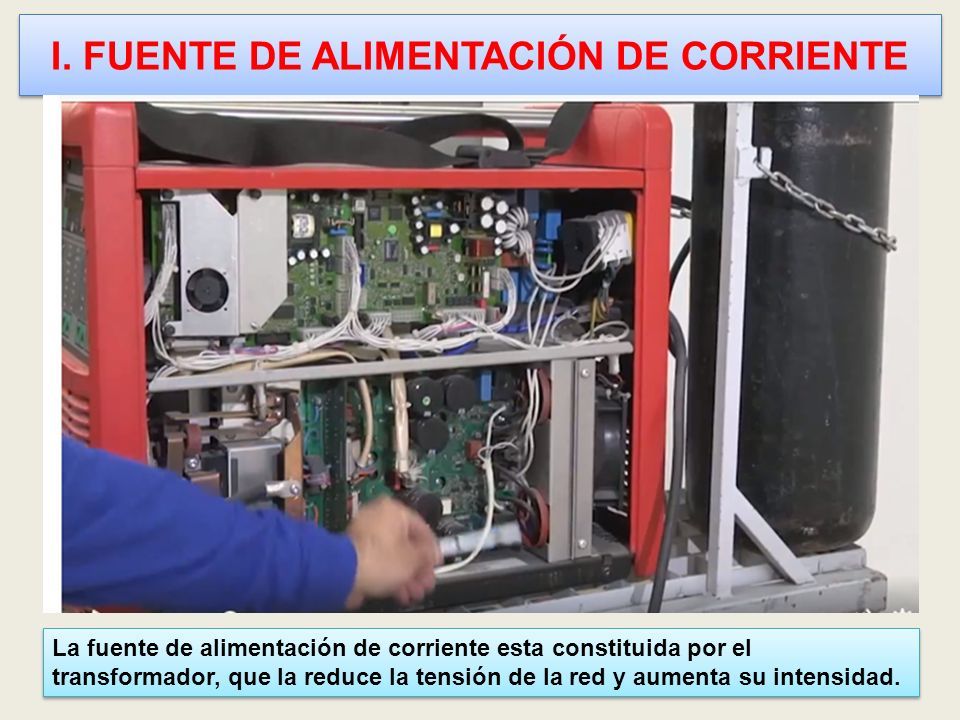

4 I. FUENTE DE ALIMENTACIÓN DE CORRIENTE La fuente de alimentación de corriente esta constituida por el transformador, que la reduce la tensión de la red y aumenta su intensidad.

5 Y el rectificador que convierte de corriente alterna en corriente continua.

6 II. EL DISPOSITIVO DE ALIMENTACIÓN DEL MATERIAL DE APORTACIÓN

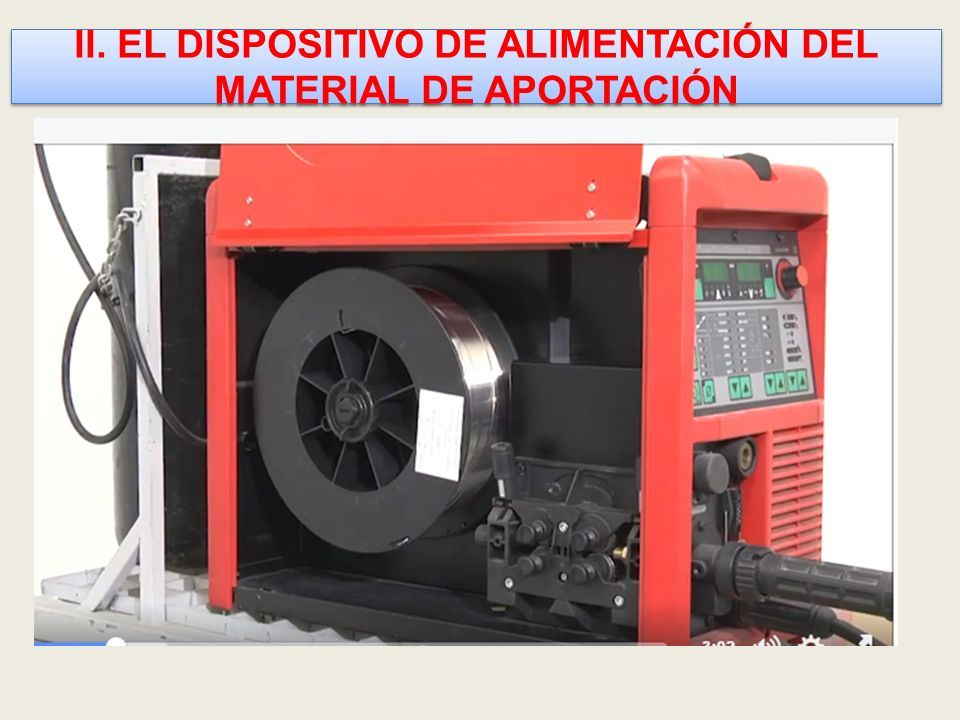

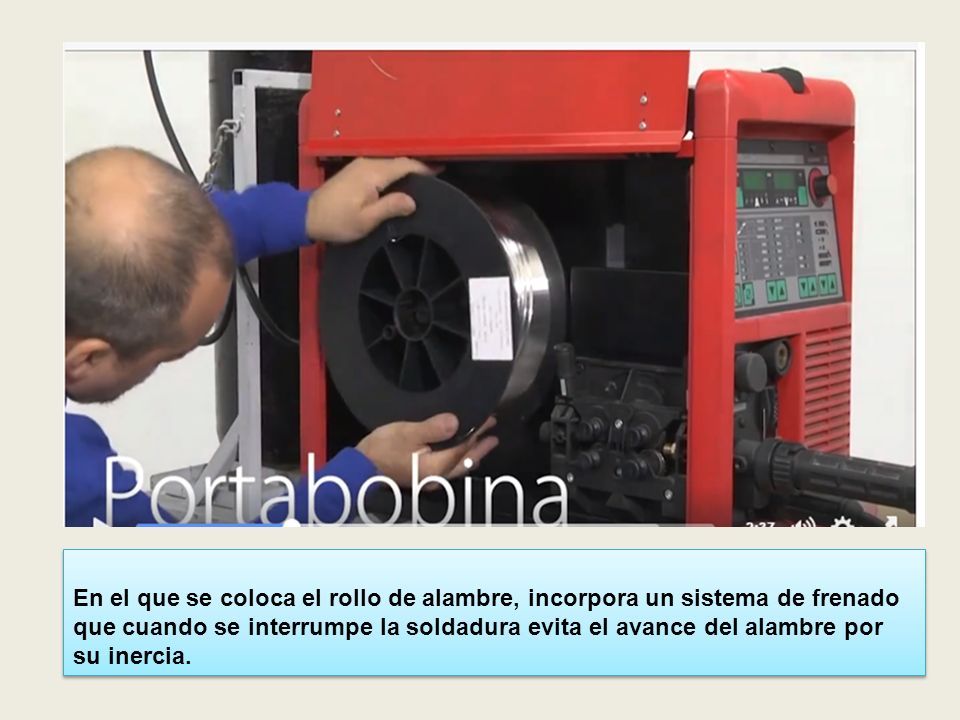

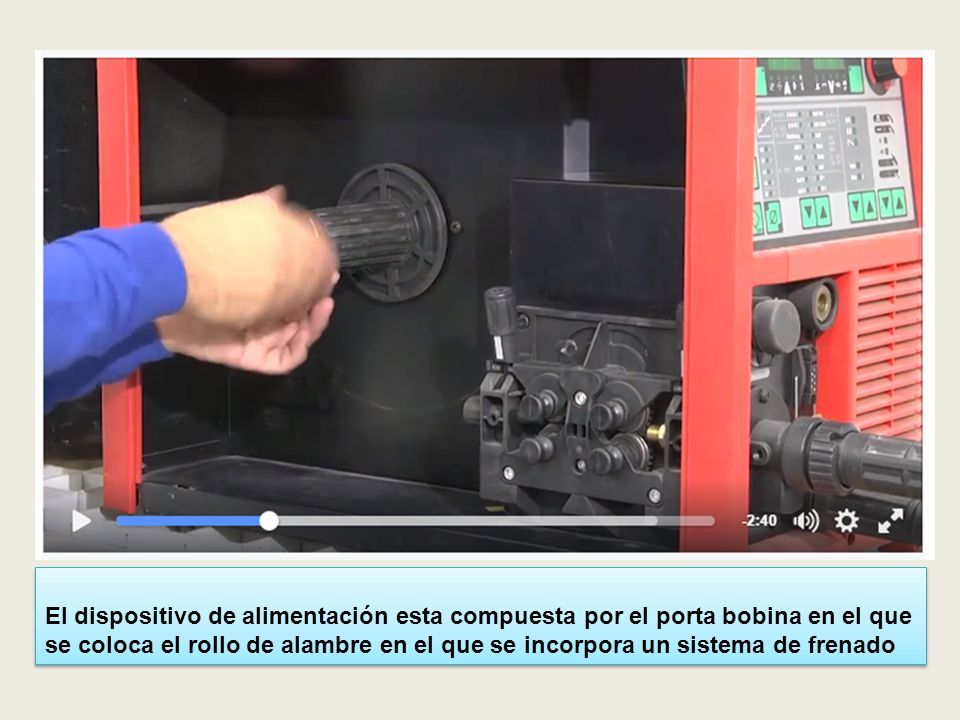

7 El dispositivo de alimentación esta compuesta por el porta bobina en el que se coloca el rollo de alambre en el que se incorpora un sistema de frenado

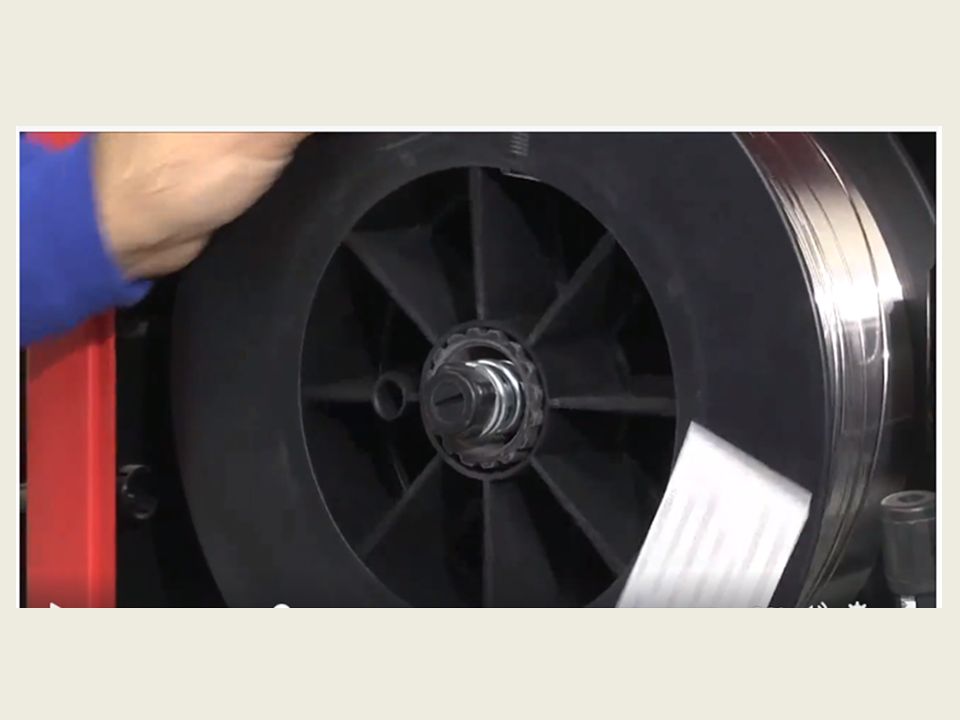

8 En el que se coloca el rollo de alambre, incorpora un sistema de frenado que cuando se interrumpe la soldadura evita el avance del alambre por su inercia.

9

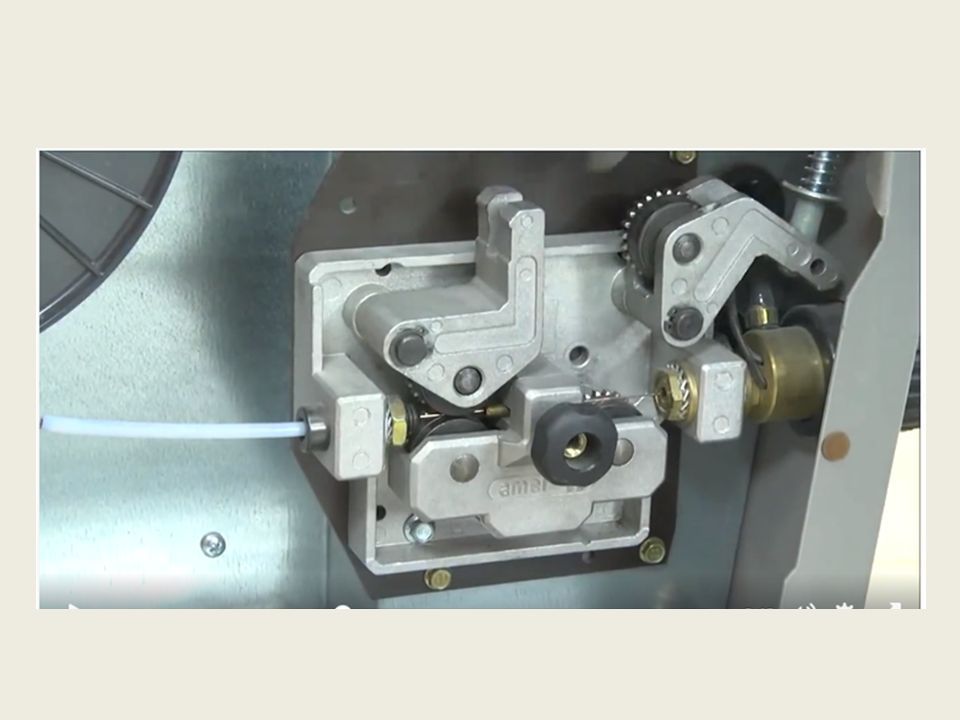

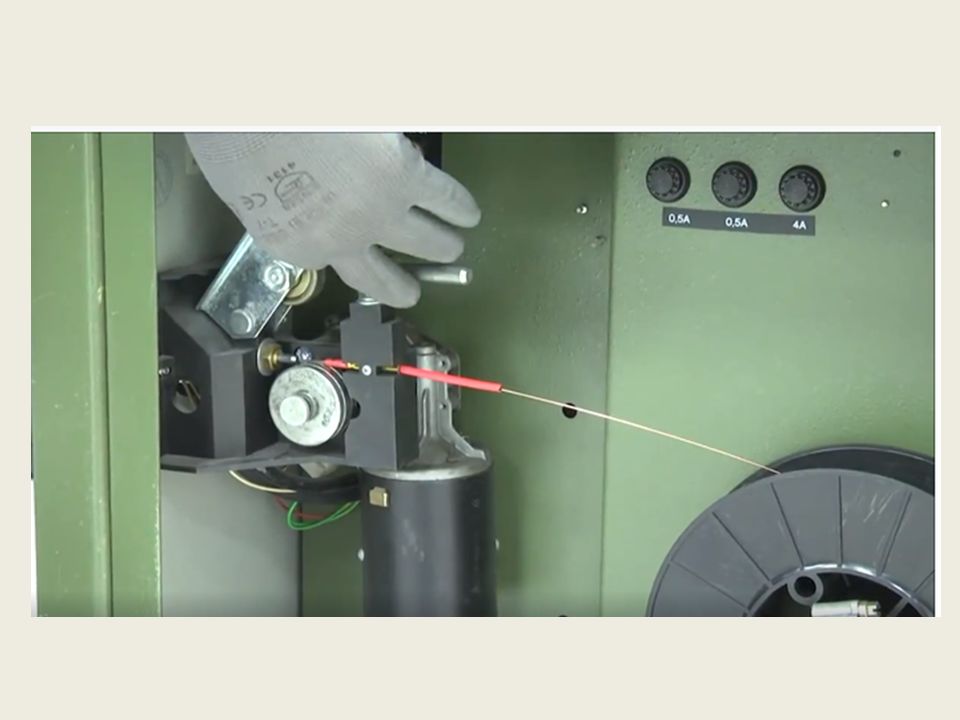

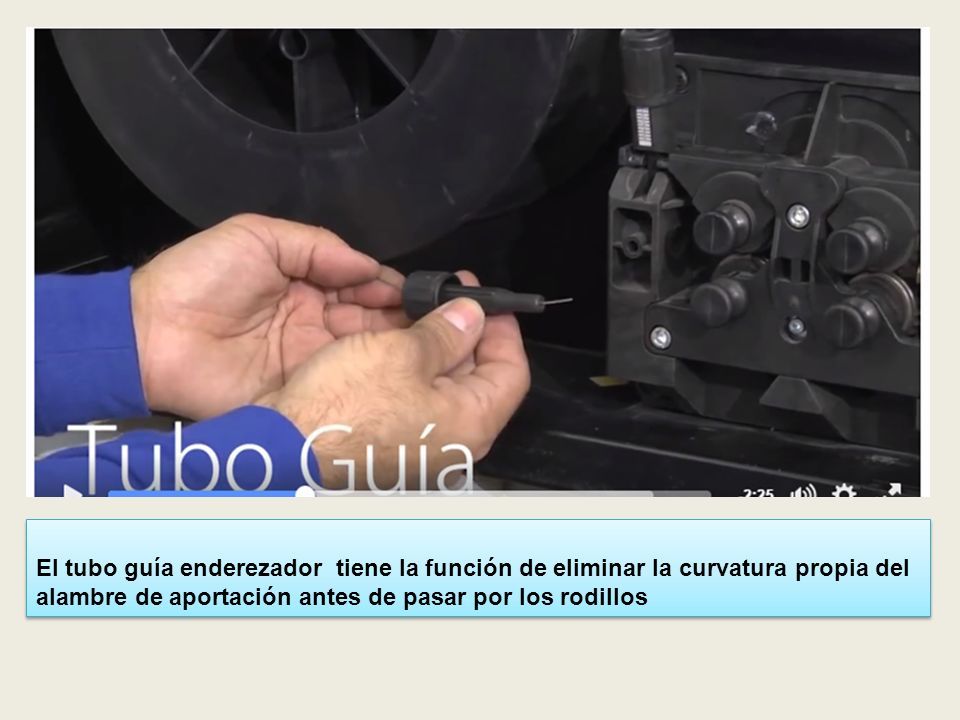

10 El tubo guía enderezador tiene la función de eliminar la curvatura propia del alambre de aportación antes de pasar por los rodillos

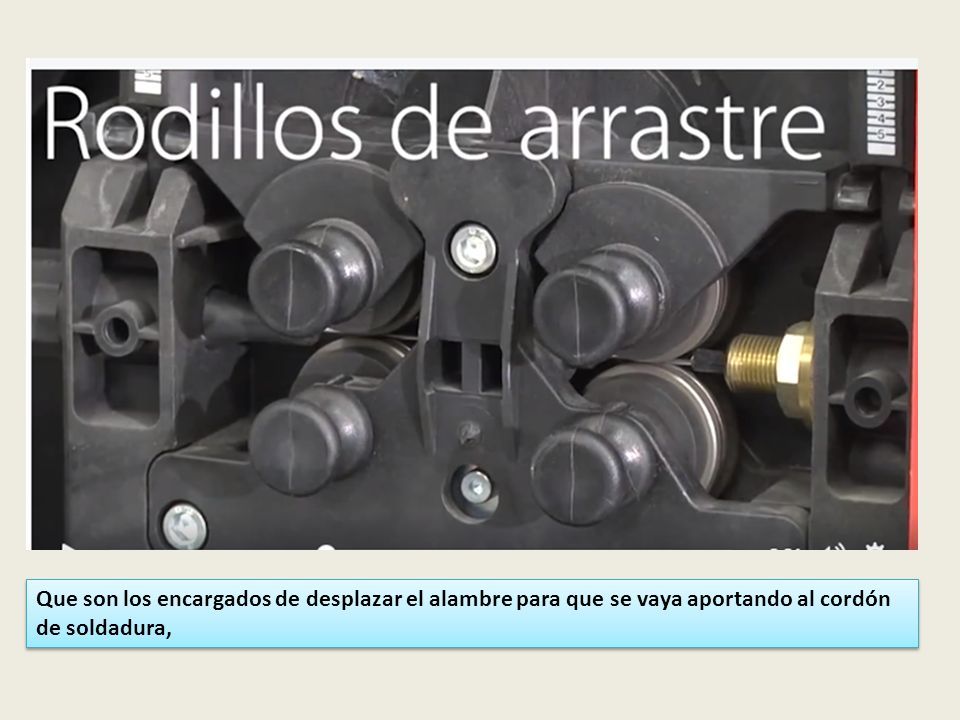

11 Que son los encargados de desplazar el alambre para que se vaya aportando al cordón de soldadura,

12 Pueden ser dos o cuatro rodillos

13

14

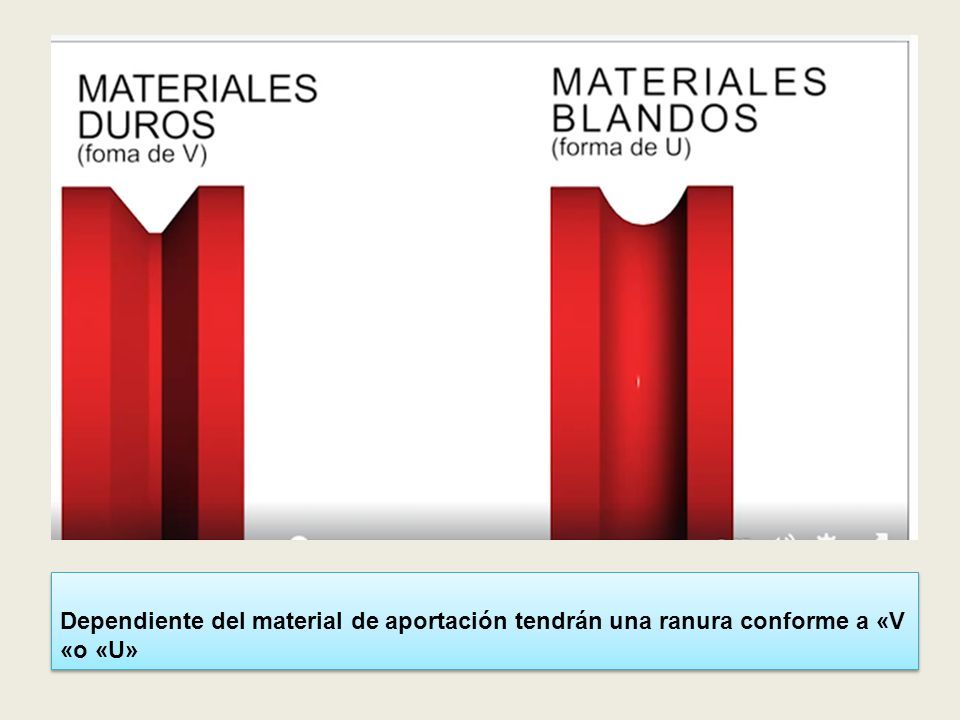

15 Dependiente del material de aportación tendrán una ranura conforme a «V «o «U»

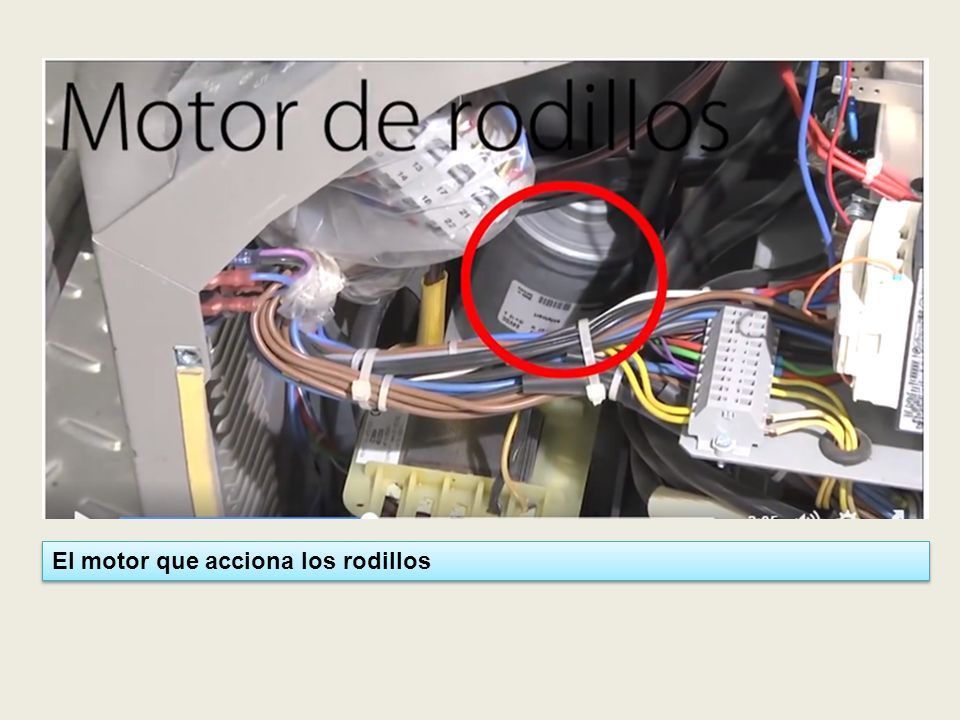

16 El motor que acciona los rodillos

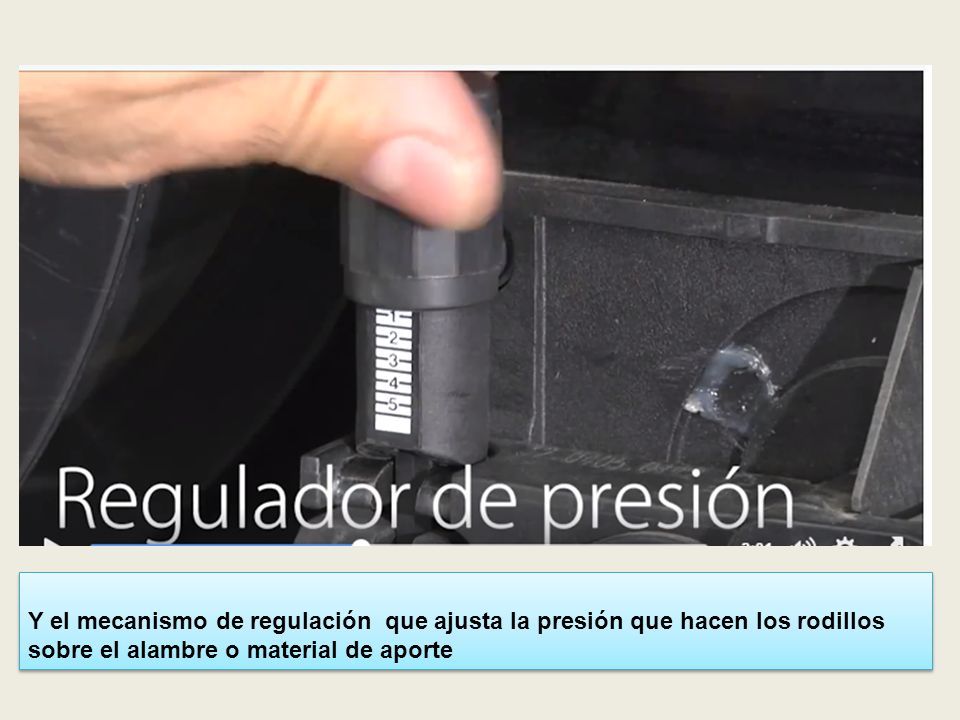

17 Y el mecanismo de regulación que ajusta la presión que hacen los rodillos sobre el alambre o material de aporte

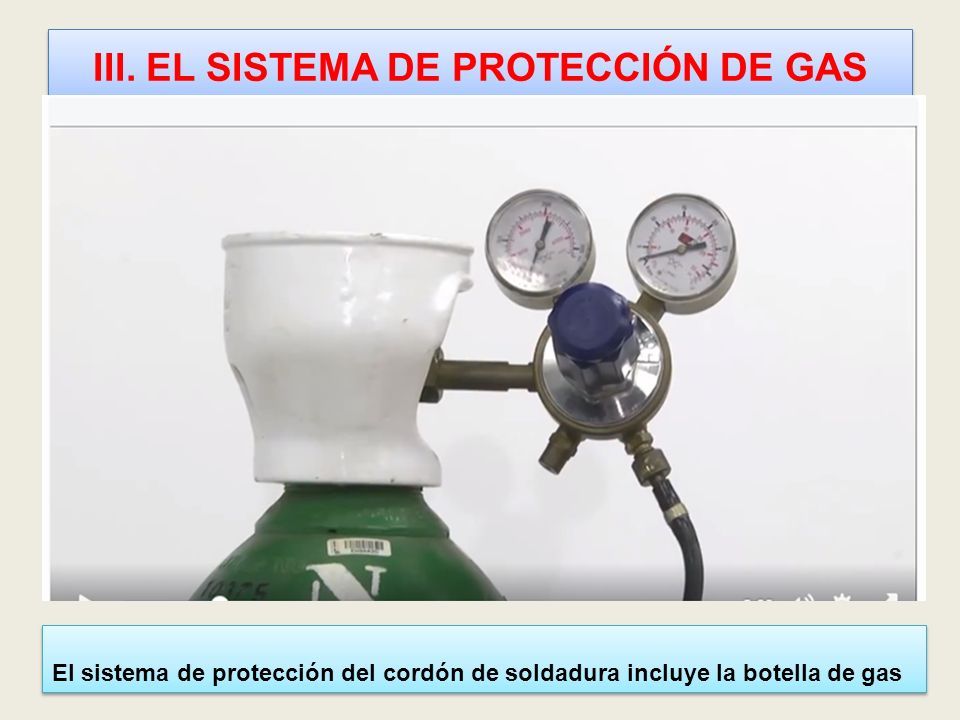

18 III. EL SISTEMA DE PROTECCIÓN DE GAS El sistema de protección del cordón de soldadura incluye la botella de gas

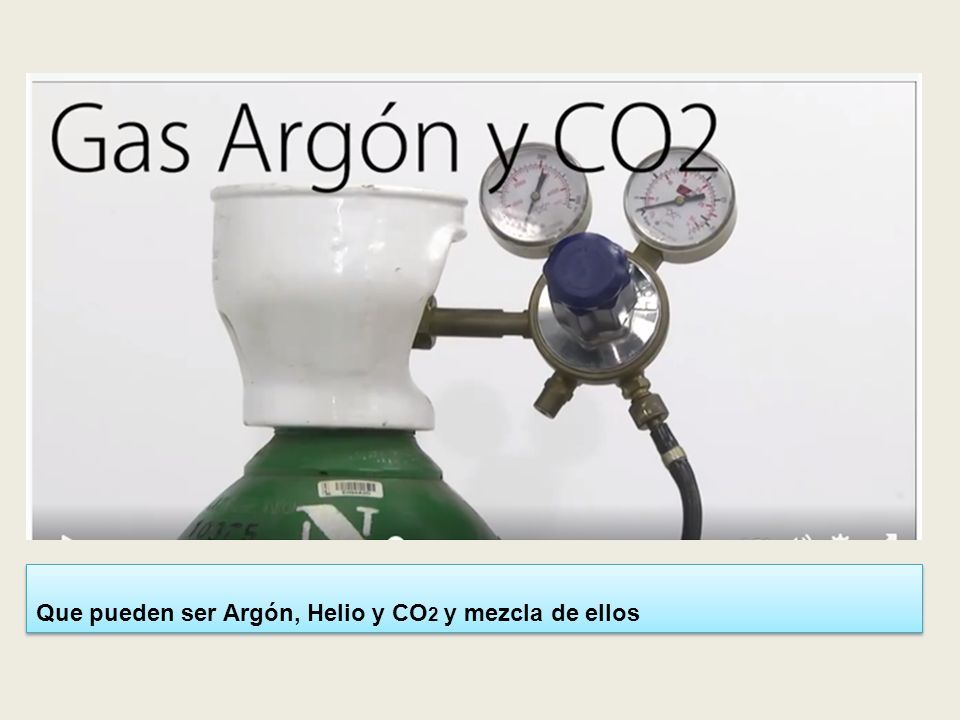

19 Que pueden ser Argón, Helio y CO 2 y mezcla de ellos

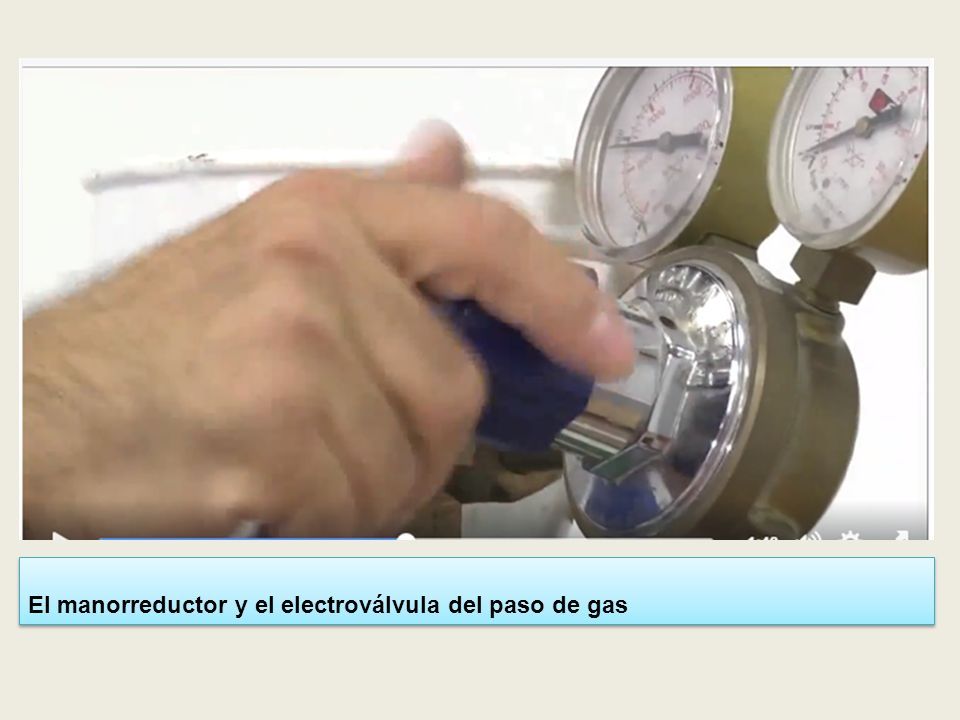

20 El manorreductor y el electroválvula del paso de gas

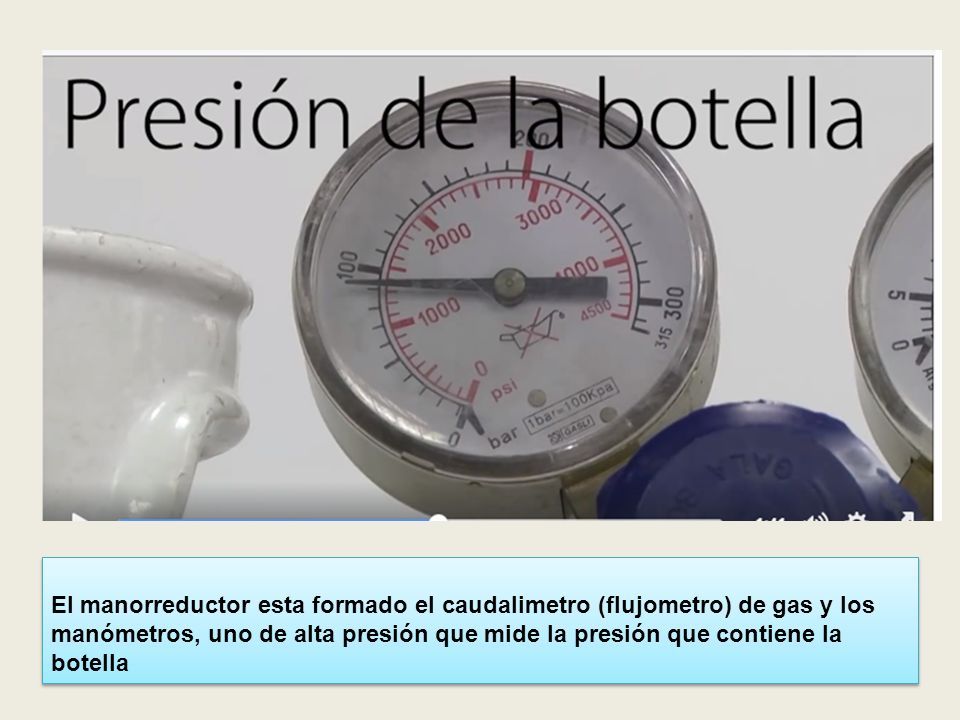

21 El manorreductor esta formado el caudalimetro (flujometro) de gas y los manómetros, uno de alta presión que mide la presión que contiene la botella

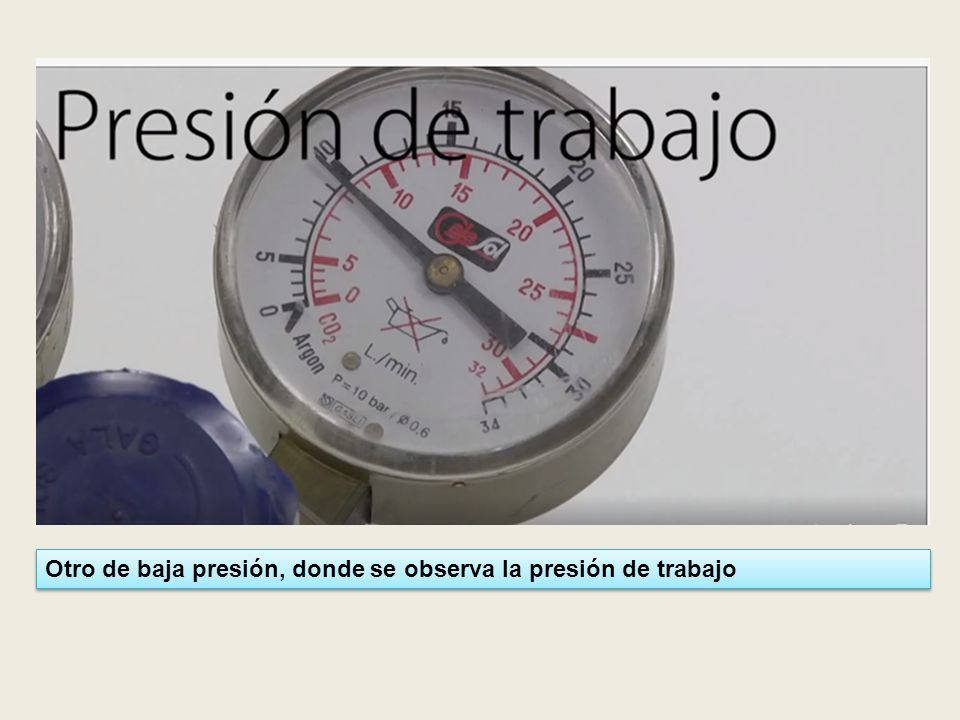

22 Otro de baja presión, donde se observa la presión de trabajo

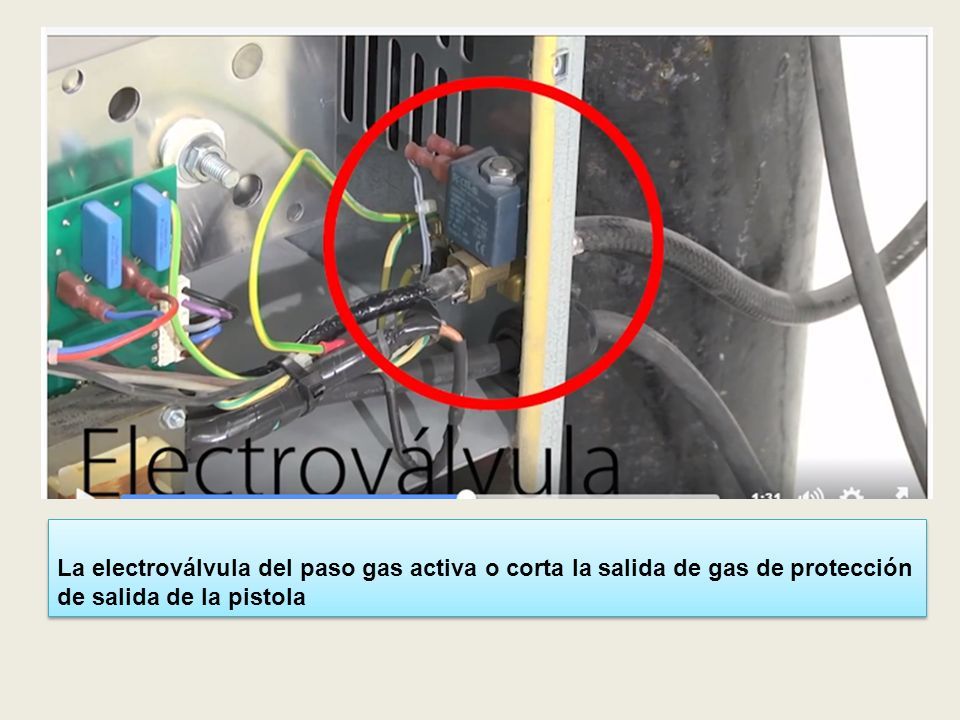

23 La electroválvula del paso gas activa o corta la salida de gas de protección de salida de la pistola

24 IV. LA MANGUERA

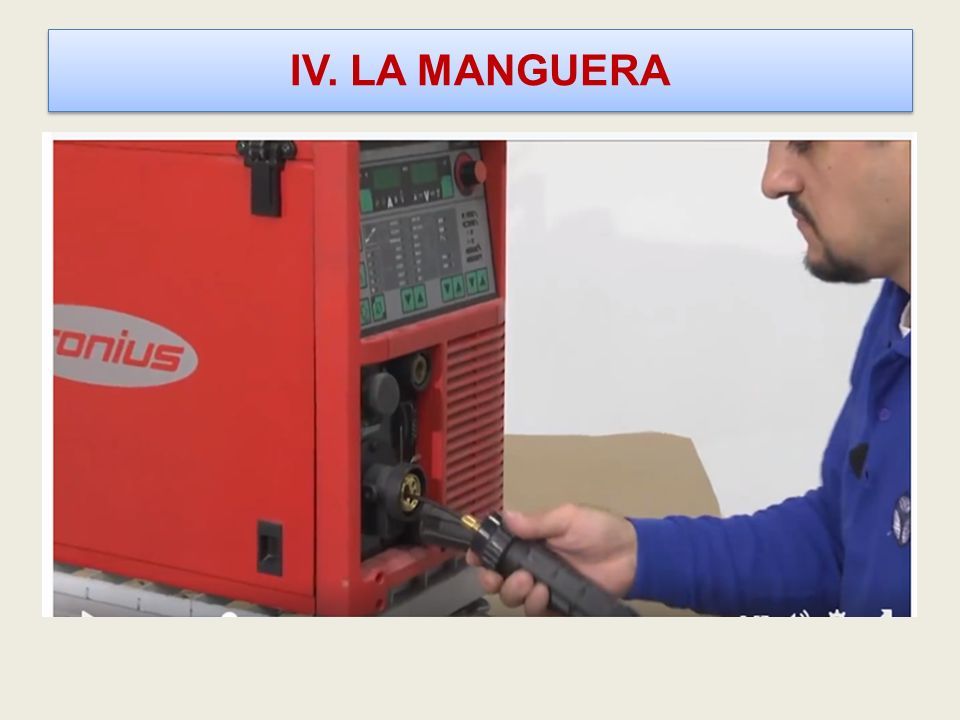

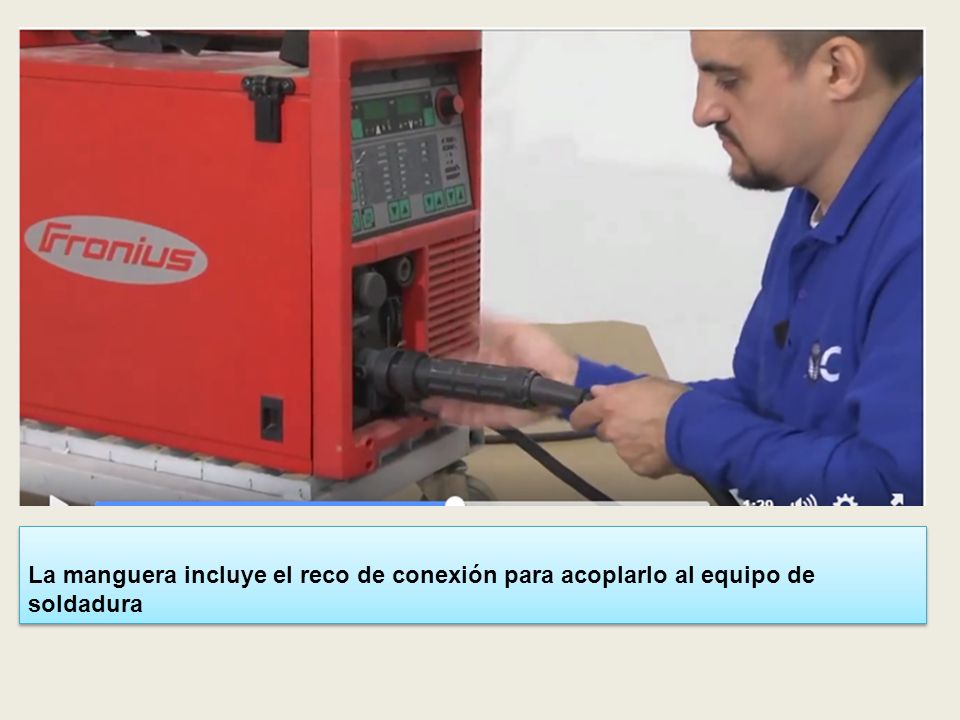

25 La manguera incluye el reco de conexión para acoplarlo al equipo de soldadura

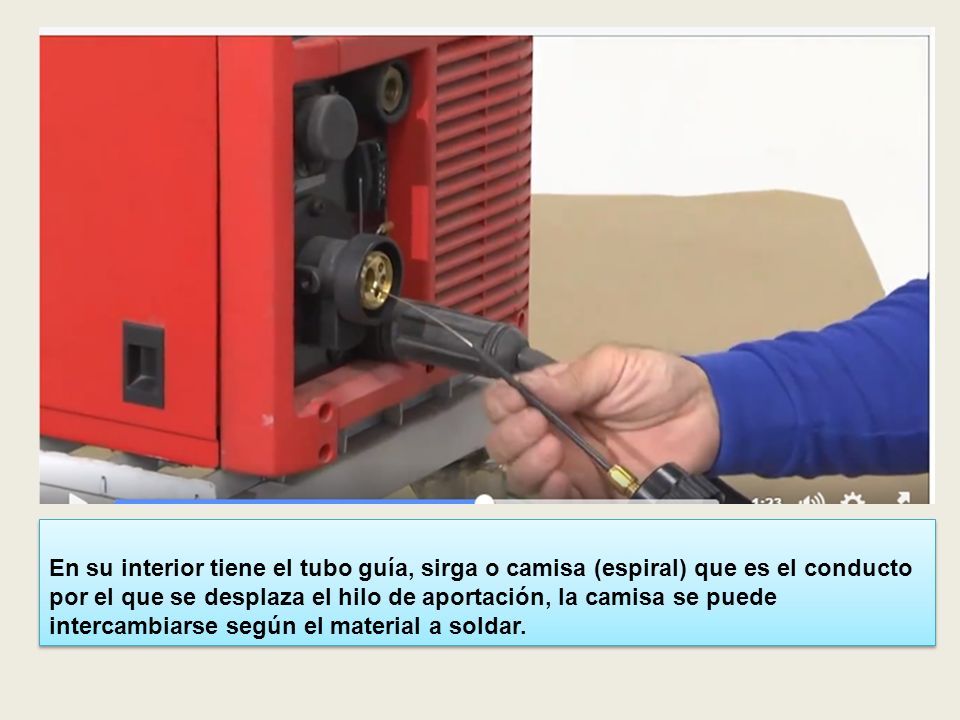

26 En su interior tiene el tubo guía, sirga o camisa (espiral) que es el conducto por el que se desplaza el hilo de aportación, la camisa se puede intercambiarse según el material a soldar.

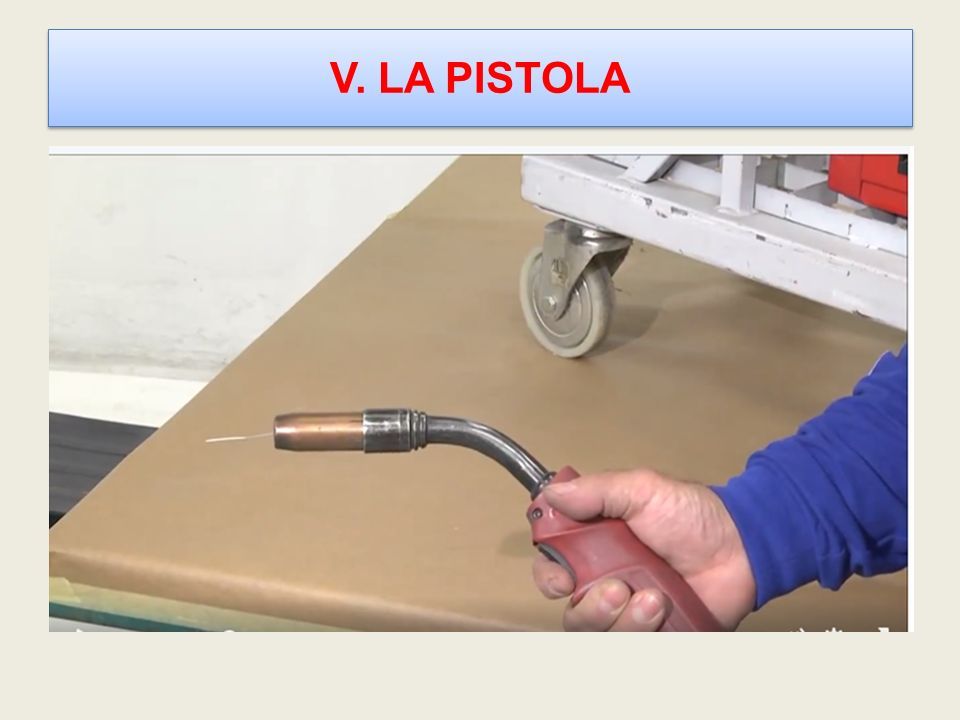

27 V. LA PISTOLA

28

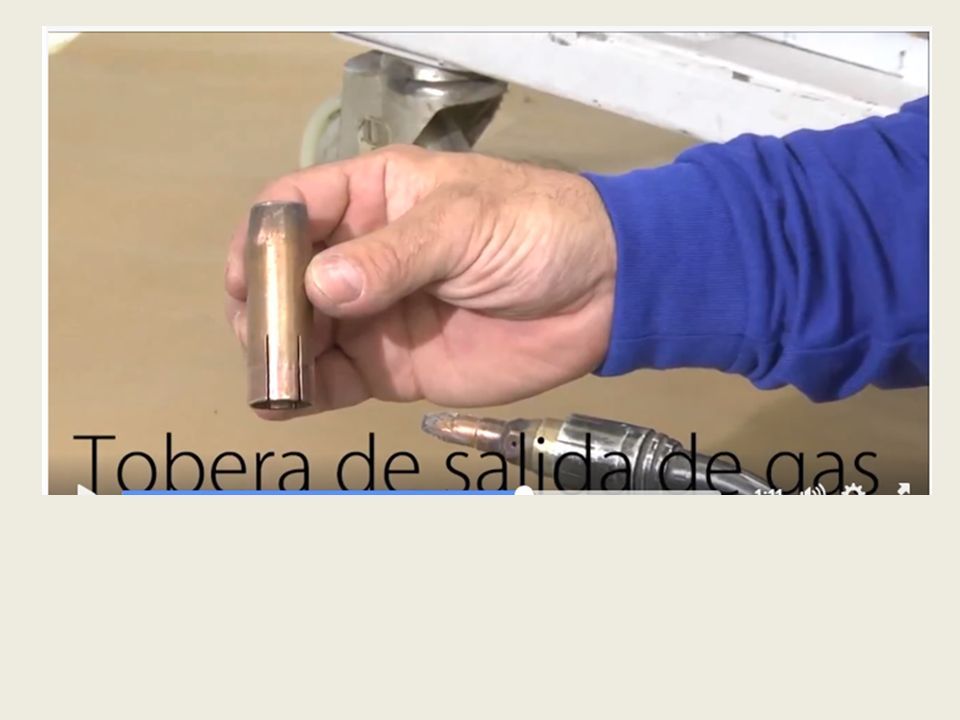

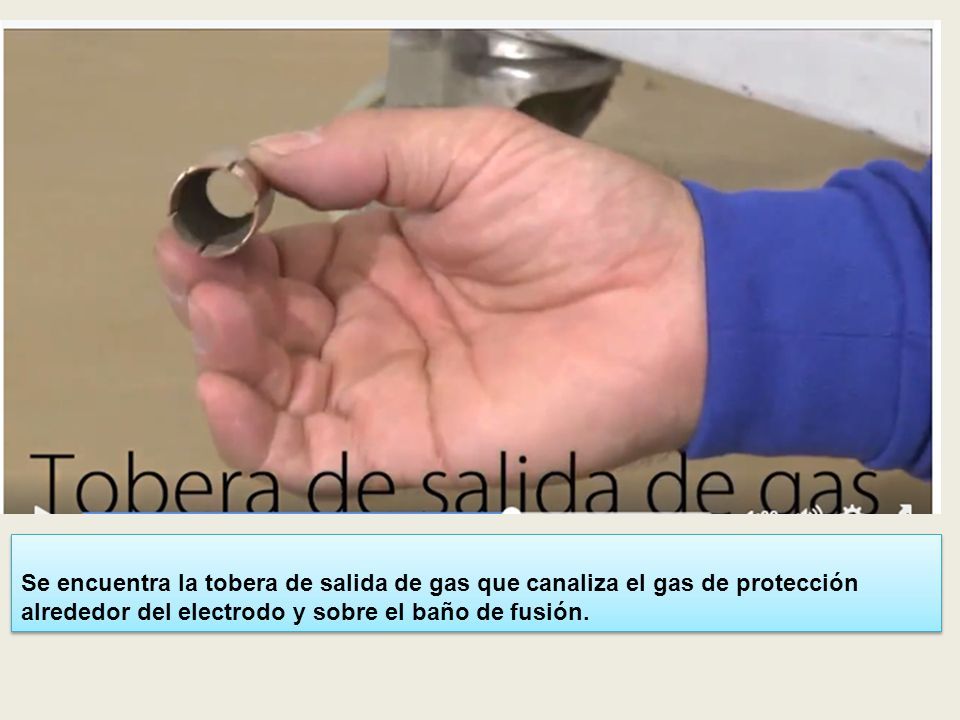

29 Se encuentra la tobera de salida de gas que canaliza el gas de protección alrededor del electrodo y sobre el baño de fusión.

30 Boquilla o tubo de contacto (tips) que trasmite la corriente eléctrica al hilo o alambre, su misión es guiar el hilo hasta el baño de fusión y mantener el arco de soldadura.

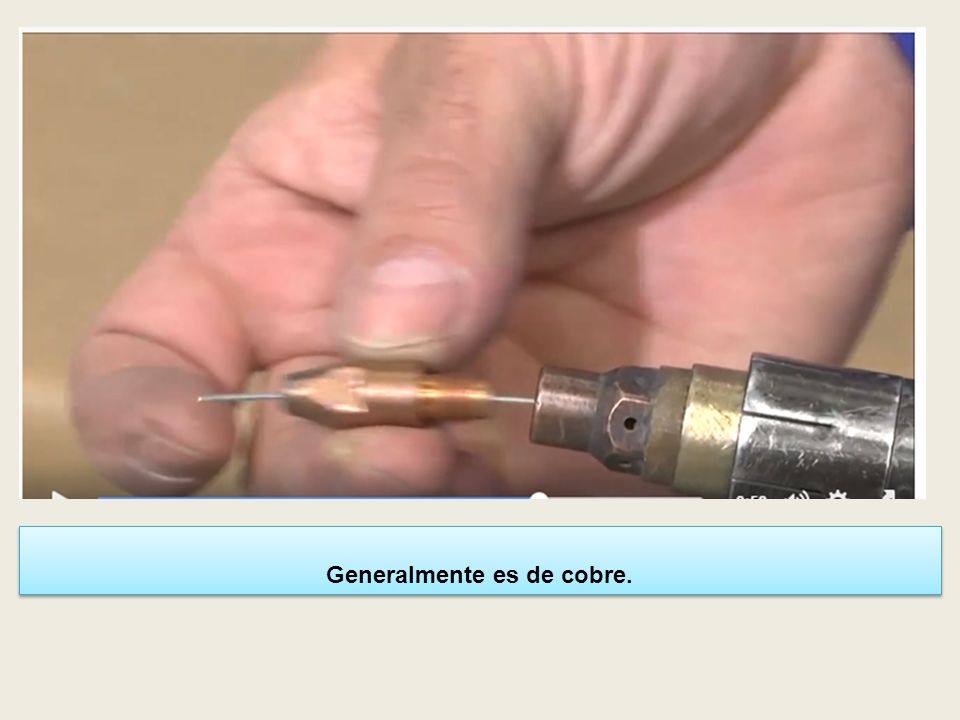

31 Generalmente es de cobre.

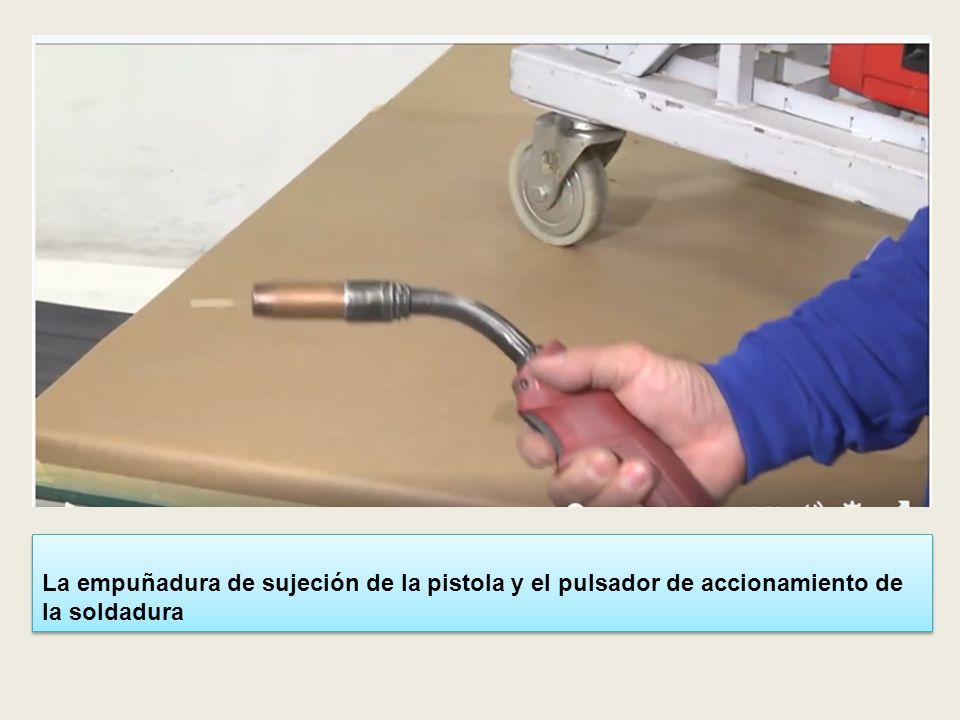

32 La empuñadura de sujeción de la pistola y el pulsador de accionamiento de la soldadura

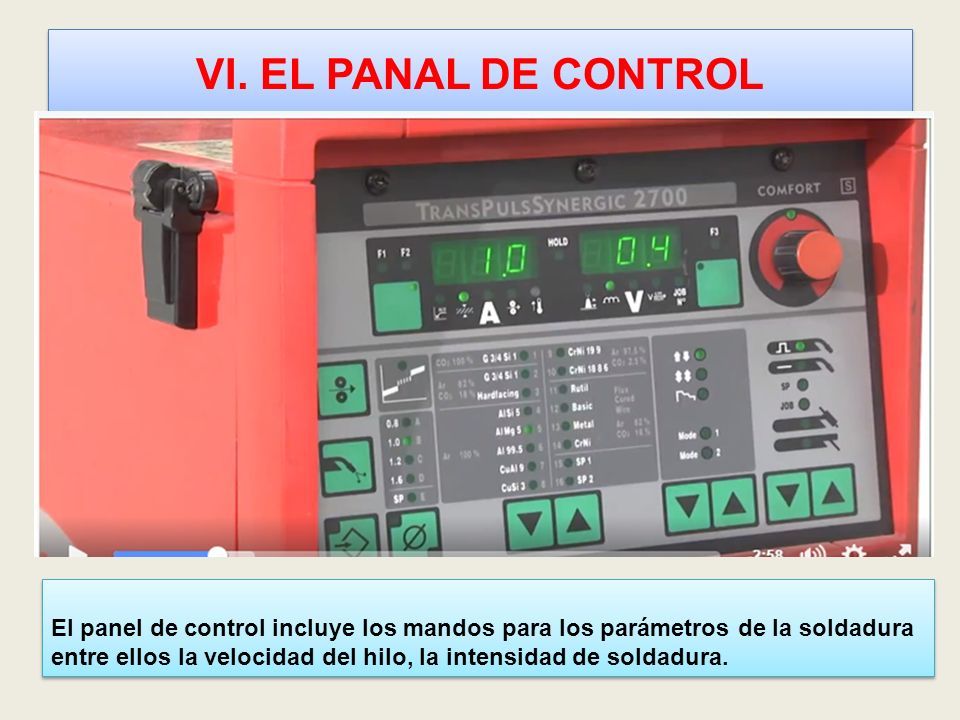

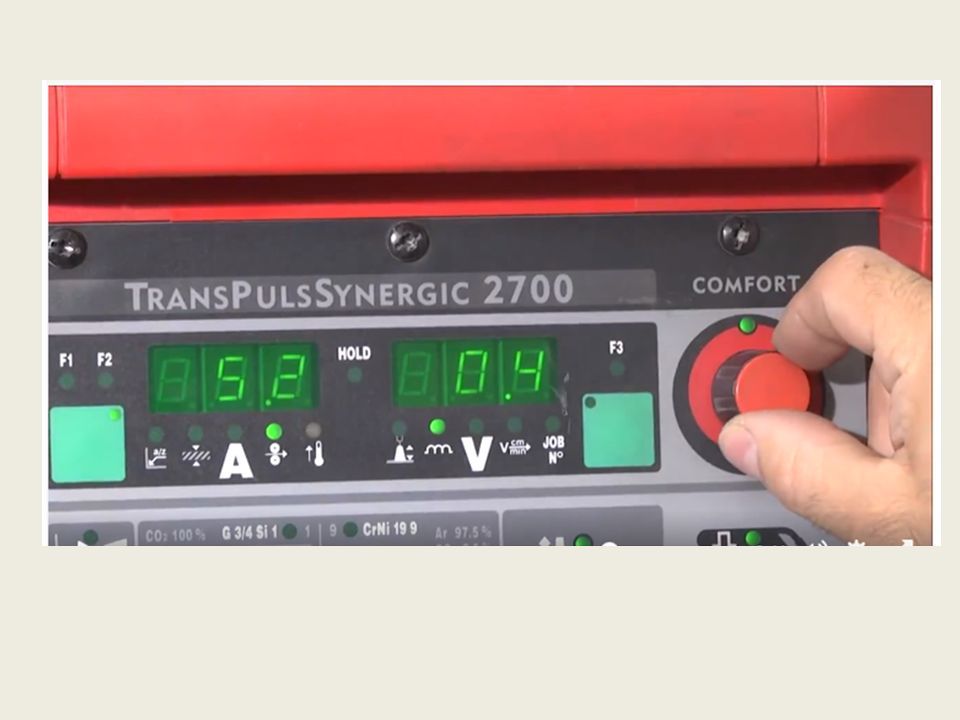

33 VI. EL PANAL DE CONTROL El panel de control incluye los mandos para los parámetros de la soldadura entre ellos la velocidad del hilo, la intensidad de soldadura.
