1 1 Introducción a la espectroscopía vibracional 1..Conceptos básicos  Estados vibracionales y energía  Modos normales de vibración  frecuencia de vibraciones 2..Técnicas  Espectroscopía infrarroja  Regiones del IR  Grupos funcionales  "Huellas digitales"  Número de ondas e intensidad  Reglas de selección  FTIR y sus ventajas  Espectroscopía Raman  Dispersión inelástica de fotones (Stokes y anti-Stokes)  Reglas de selección  Ventajas sobre el IR  Resonanacia Raman 3..Aplicaciones a proteínas  Análisis de estructura secundaria  Cálculos  Asignaciones  Uso de isótopos  Grupos laterales

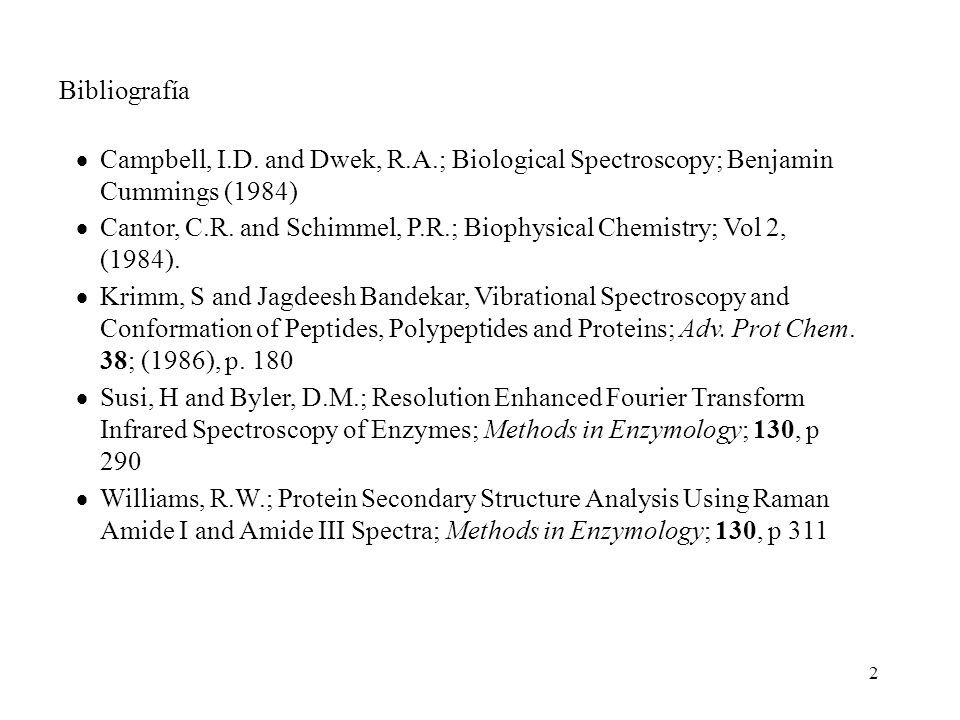

2 2 Bibliografía  Campbell, I.D. and Dwek, R.A.; Biological Spectroscopy; Benjamin Cummings (1984)  Cantor, C.R. and Schimmel, P.R.; Biophysical Chemistry; Vol 2, (1984).  Krimm, S and Jagdeesh Bandekar, Vibrational Spectroscopy and Conformation of Peptides, Polypeptides and Proteins; Adv. Prot Chem. 38; (1986), p. 180  Susi, H and Byler, D.M.; Resolution Enhanced Fourier Transform Infrared Spectroscopy of Enzymes; Methods in Enzymology; 130, p 290  Williams, R.W.; Protein Secondary Structure Analysis Using Raman Amide I and Amide III Spectra; Methods in Enzymology; 130, p 311

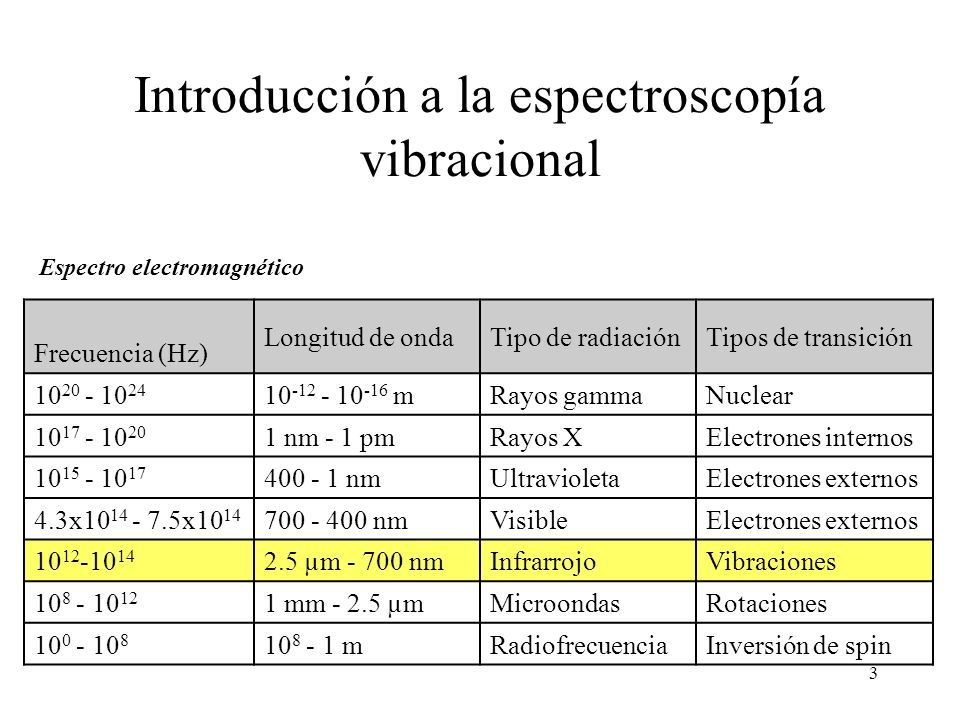

3 3 Introducción a la espectroscopía vibracional Espectro electromagnético Frecuencia (Hz) Longitud de ondaTipo de radiaciónTipos de transición 10 20 - 10 24 10 -12 - 10 -16 mRayos gammaNuclear 10 17 - 10 20 1 nm - 1 pmRayos XElectrones internos 10 15 - 10 17 400 - 1 nmUltravioletaElectrones externos 4.3x10 14 - 7.5x10 14 700 - 400 nmVisibleElectrones externos 10 12 -10 14 2.5 µm - 700 nmInfrarrojoVibraciones 10 8 - 10 12 1 mm - 2.5 µmMicroondasRotaciones 10 0 - 10 8 10 8 - 1 mRadiofrecuenciaInversión de spin

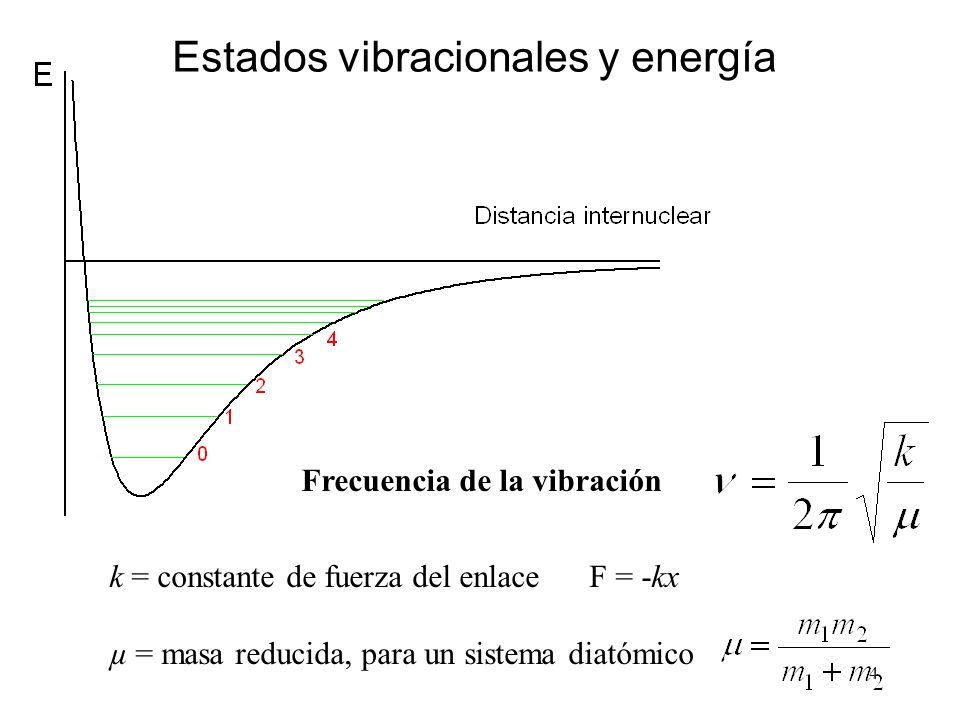

4 4 Estados vibracionales y energía Frecuencia de la vibración k = constante de fuerza del enlaceF = -kx µ = masa reducida, para un sistema diatómico

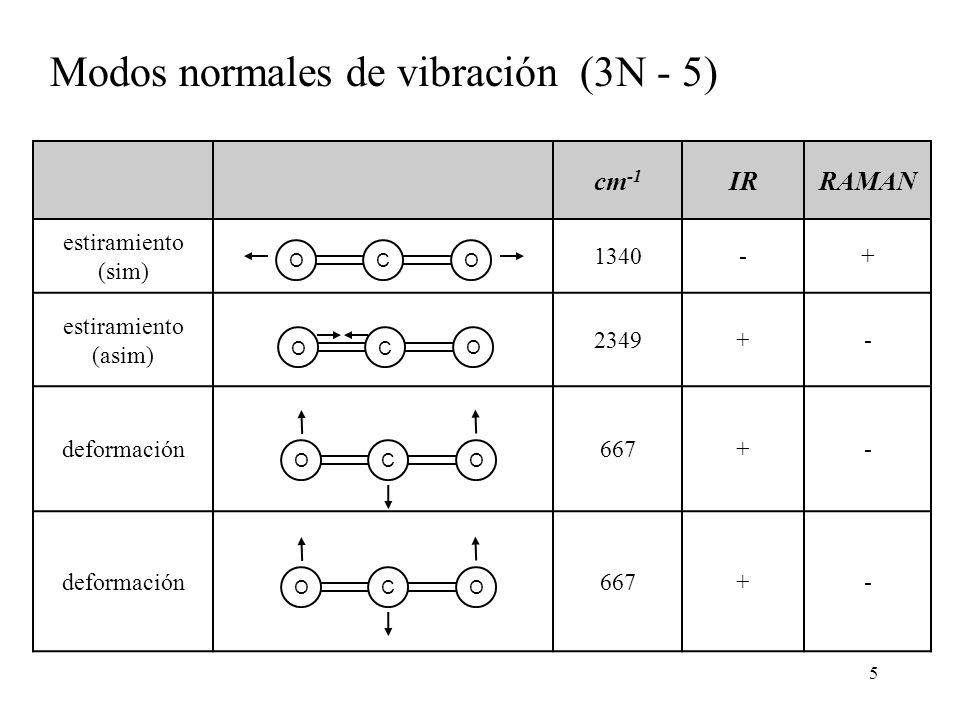

5 5 cm -1 IRRAMAN estiramiento (sim) 1340-+ estiramiento (asim) 2349+- deformación667+- deformación667+- Modos normales de vibración (3N - 5) O O CO O C O O CO O C

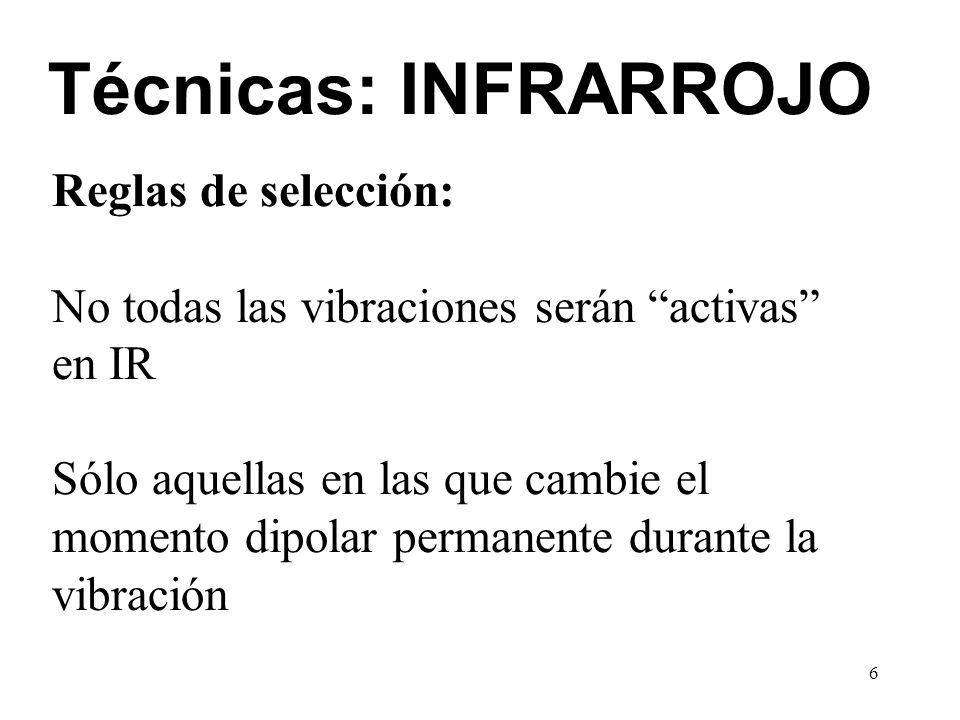

6 6 Técnicas: INFRARROJO Reglas de selección: No todas las vibraciones serán “activas” en IR Sólo aquellas en las que cambie el momento dipolar permanente durante la vibración

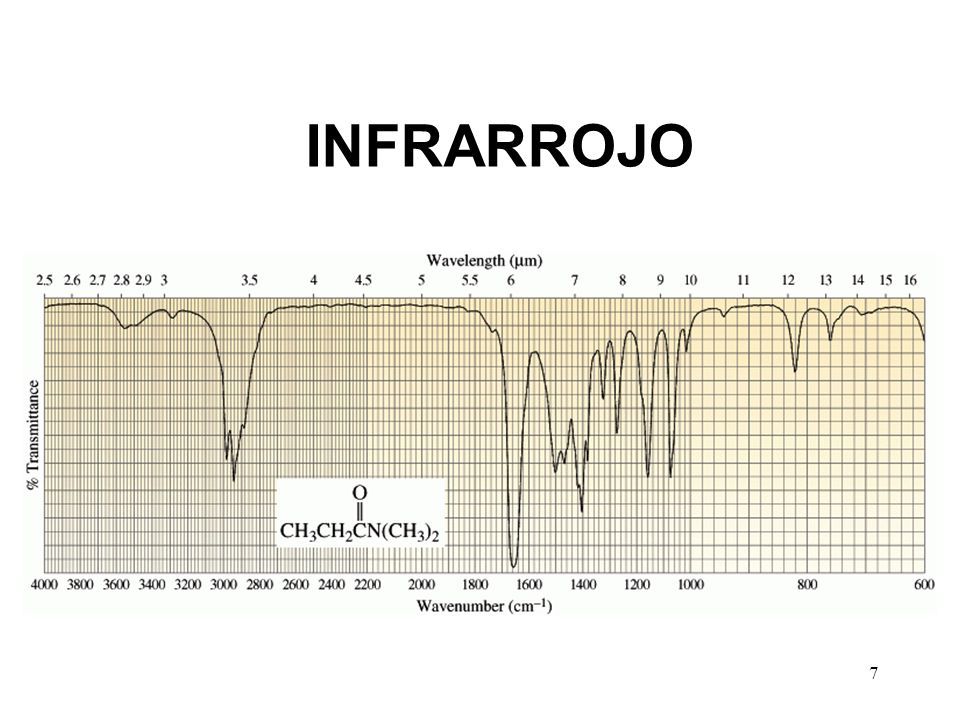

7 7 INFRARROJO

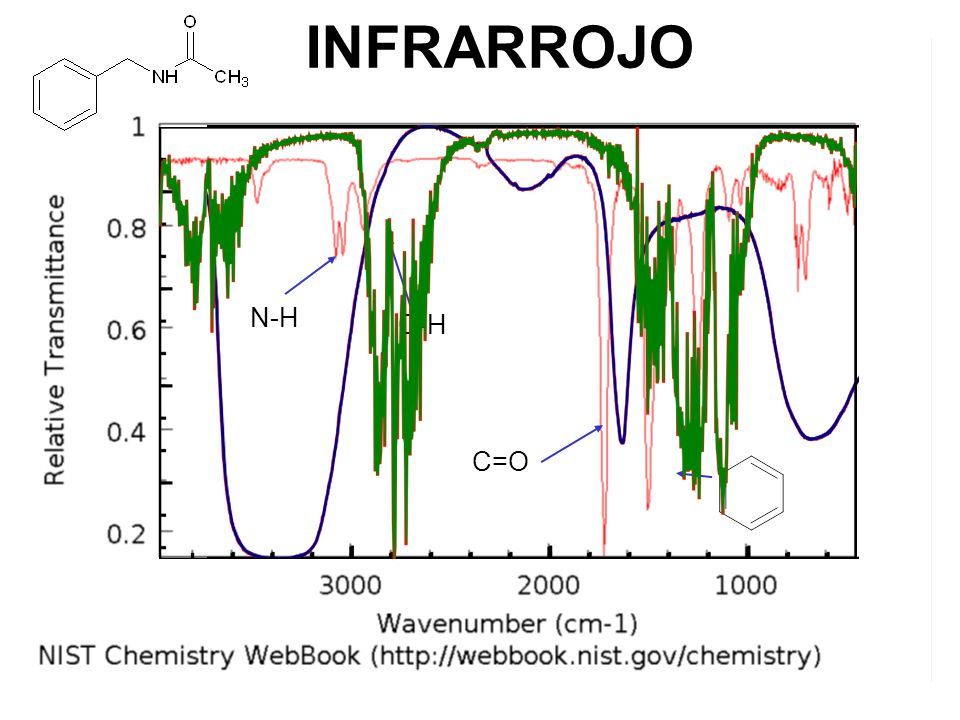

8 8 N-H C-H C=O INFRARROJO

9 9 FTIR Espectrometría IR con Transformada de Fourier 1.Mejor relación señal/ruido ya que la luz no debe pasar por un monocromador. 2.Se miden todas las frecuencias a la vez lo que da mucha mayor rapidez 3.Puede tener una resolución de menos de 0.01 cm -1 4.Los espectros pasan necesariamente por una computadora lo que facilita el análisis y manejo espectral

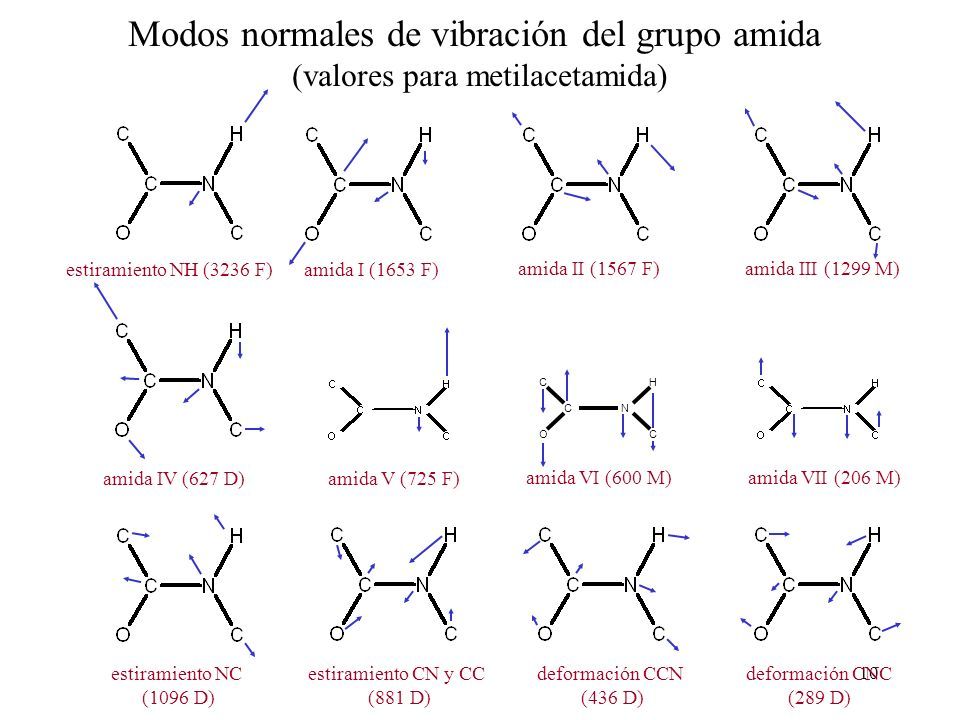

10 10 CN C HC O estiramiento NH (3236 F)amida I (1653 F) amida II (1567 F)amida III (1299 M) amida IV (627 D)amida V (725 F) estiramiento NC (1096 D) estiramiento CN y CC (881 D) deformación CCN (436 D) deformación CNC (289 D) amida VI (600 M) amida VII (206 M) Modos normales de vibración del grupo amida (valores para metilacetamida)

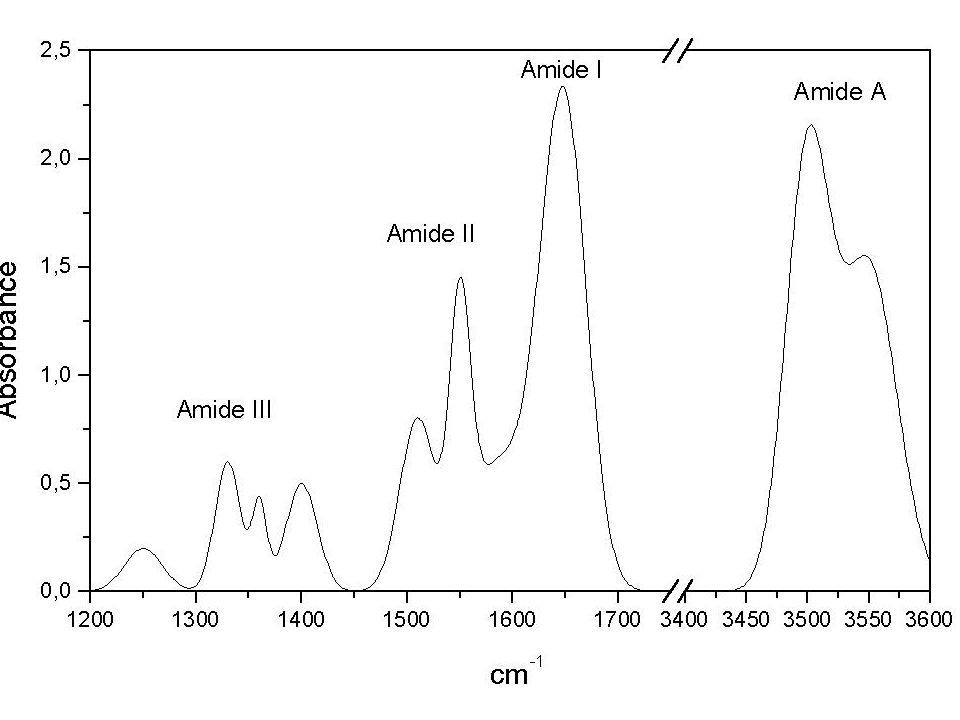

11 11

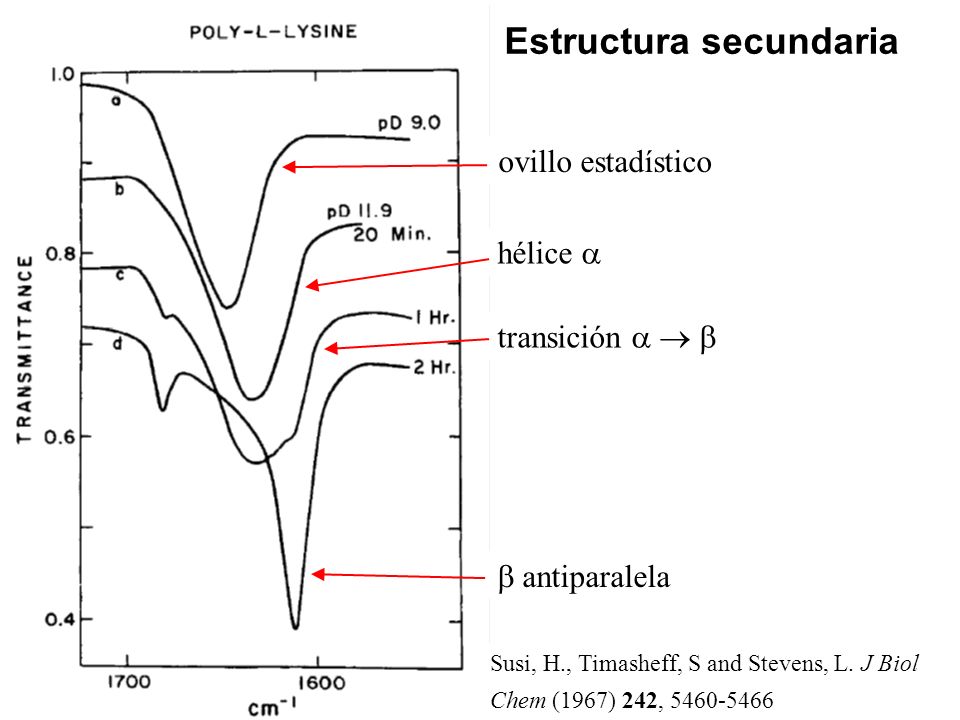

12 12  antiparalela hélice  transición  ovillo estadístico Susi, H., Timasheff, S and Stevens, L. J Biol Chem (1967) 242, 5460-5466 Estructura secundaria

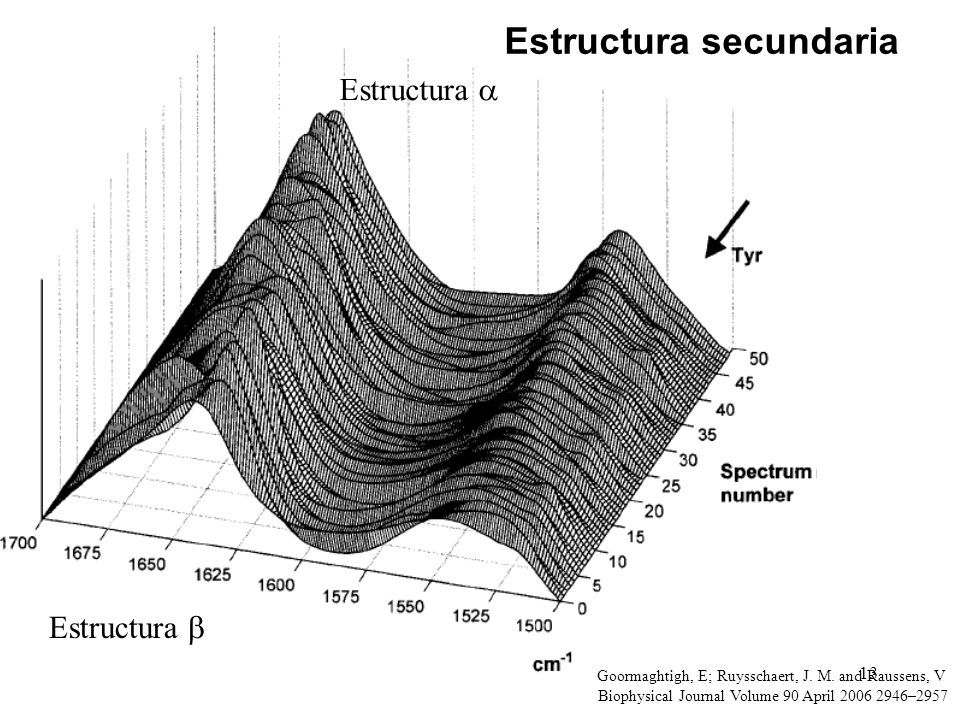

13 13 Goormaghtigh, E; Ruysschaert, J. M. and Raussens, V Biophysical Journal Volume 90 April 2006 2946–2957 Estructura  Estructura  Estructura secundaria

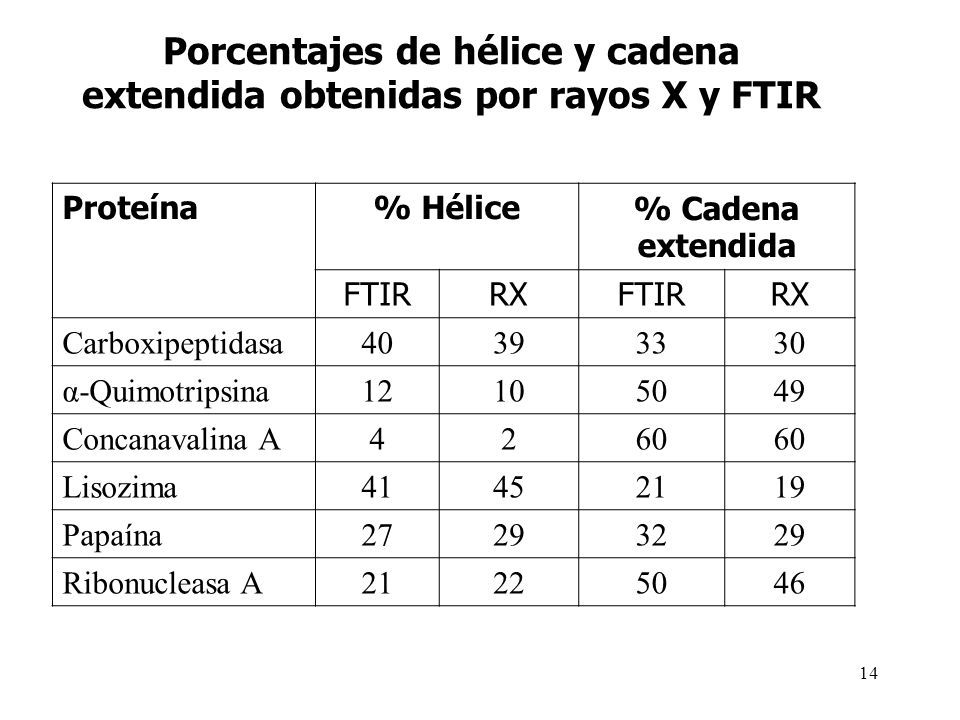

14 14 Porcentajes de hélice y cadena extendida obtenidas por rayos X y FTIR Proteína% Hélice% Cadena extendida FTIRRXFTIRRX Carboxipeptidasa40393330 α-Quimotripsina12105049 Concanavalina A4260 Lisozima41452119 Papaína27293229 Ribonucleasa A21225046

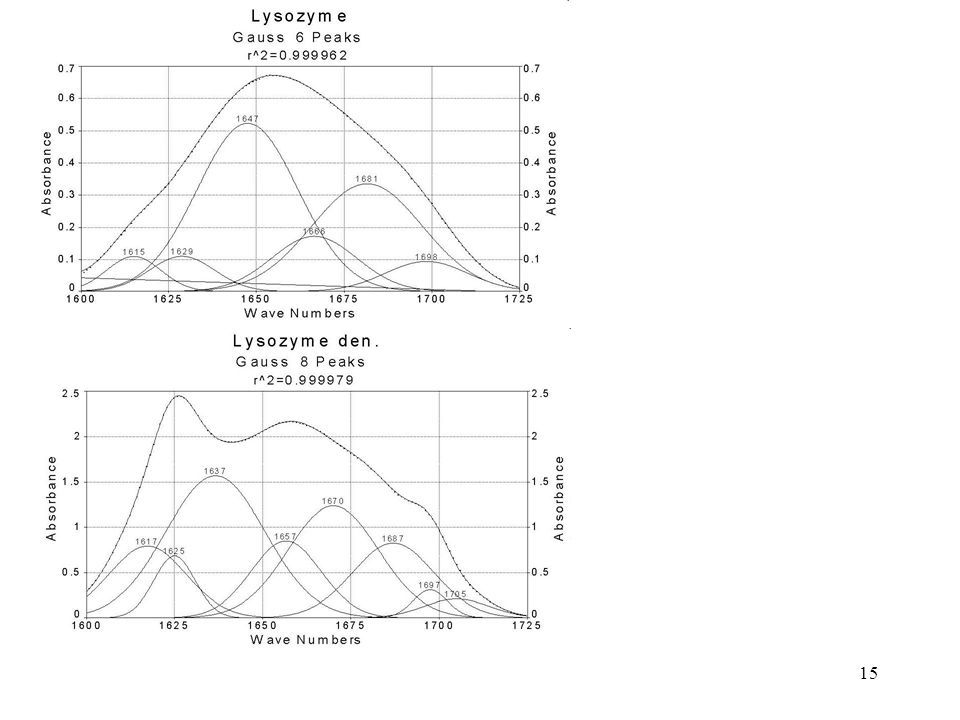

15 15

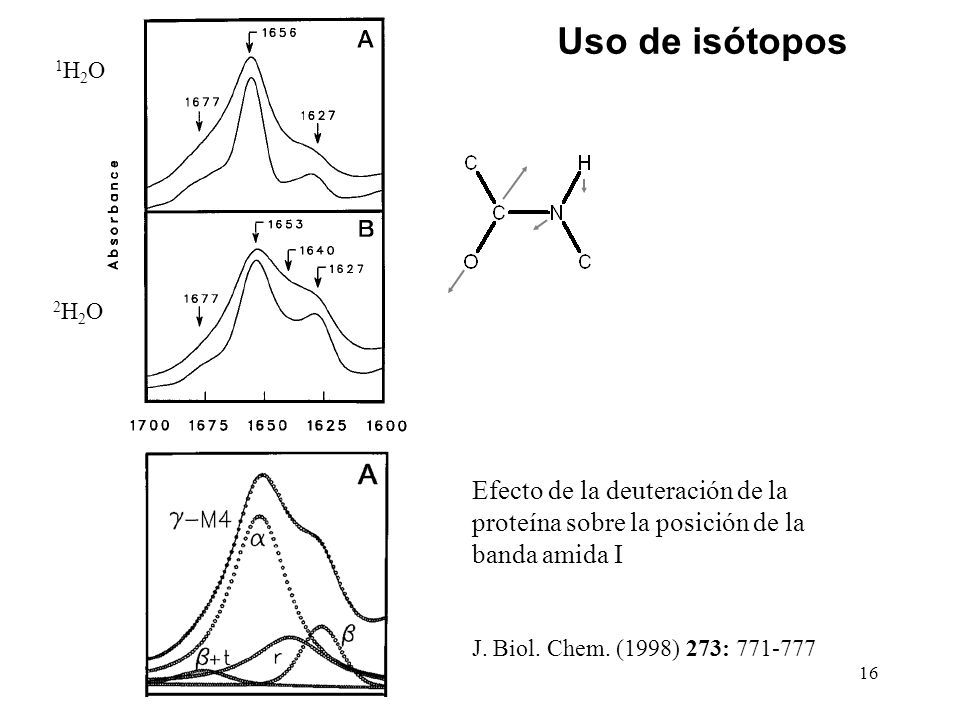

16 16 1H2O1H2O 2H2O2H2O Efecto de la deuteración de la proteína sobre la posición de la banda amida I J. Biol. Chem. (1998) 273: 771-777 Uso de isótopos

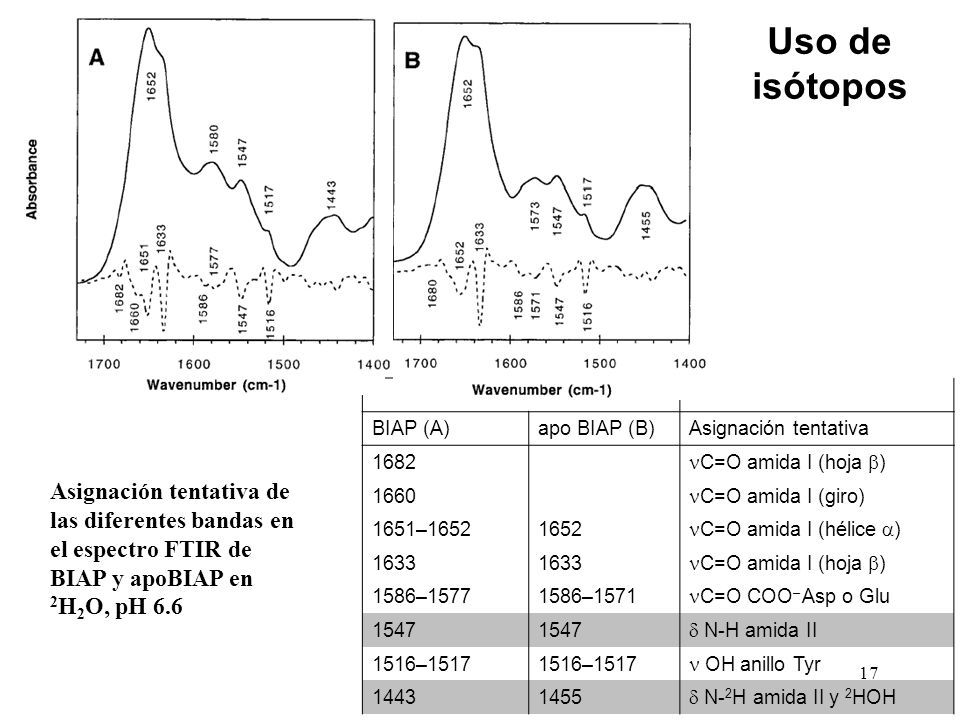

17 17 BIAP (A)apo BIAP (B)Asignación tentativa 1682 C=O amida I (hoja  ) 1660 C=O amida I (giro) 1651–16521652 C=O amida I (hélice  ) 1633 C=O amida I (hoja  ) 1586–15771586–1571 C=O COO – Asp o Glu 1547  N-H amida II 1516–1517 OH anillo Tyr 14431455  N- 2 H amida II y 2 HOH Asignación tentativa de las diferentes bandas en el espectro FTIR de BIAP y apoBIAP en 2 H 2 O, pH 6.6 Uso de isótopos

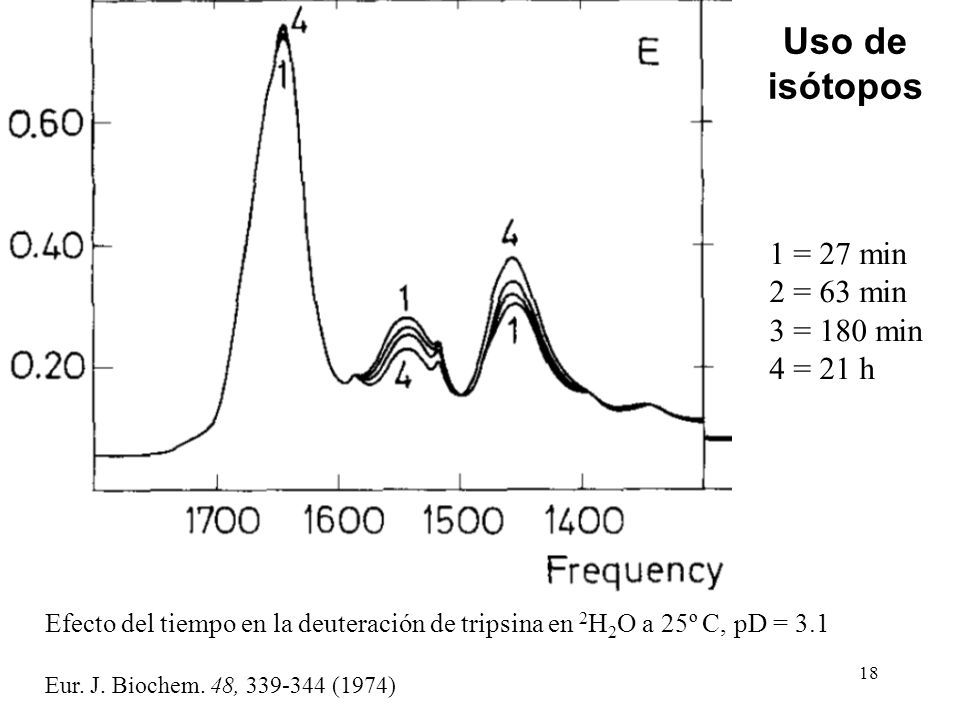

18 18 Efecto del tiempo en la deuteración de tripsina en 2 H 2 O a 25º C, pD = 3.1 Eur. J. Biochem. 48, 339-344 (1974) 1 = 27 min 2 = 63 min 3 = 180 min 4 = 21 h Uso de isótopos

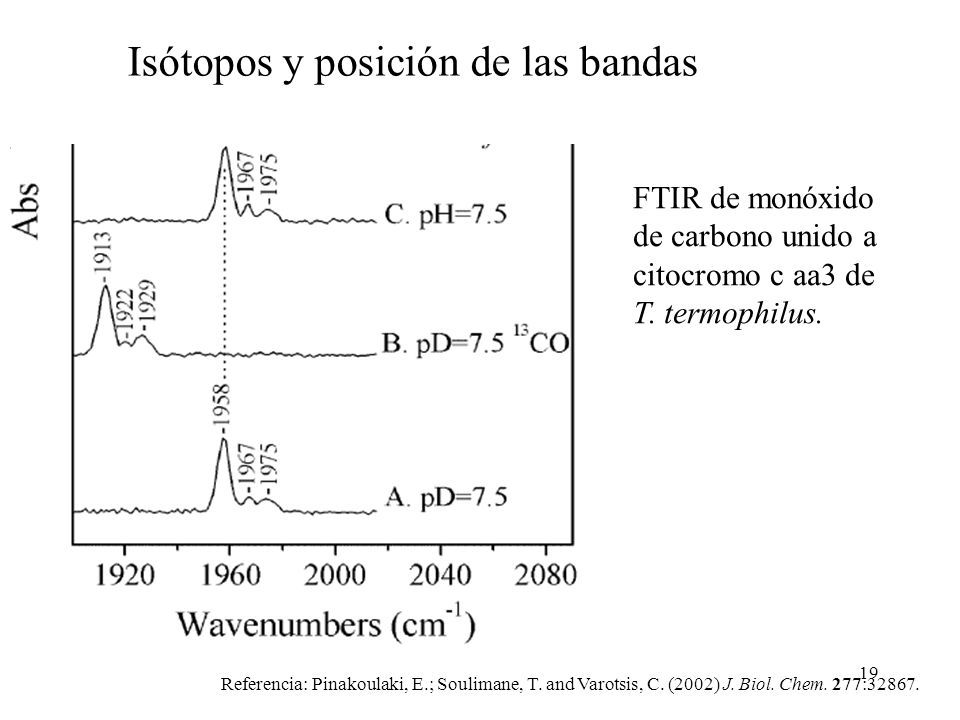

19 19 FTIR de monóxido de carbono unido a citocromo c aa3 de T. termophilus. Referencia: Pinakoulaki, E.; Soulimane, T. and Varotsis, C. (2002) J. Biol. Chem. 277:32867. Isótopos y posición de las bandas

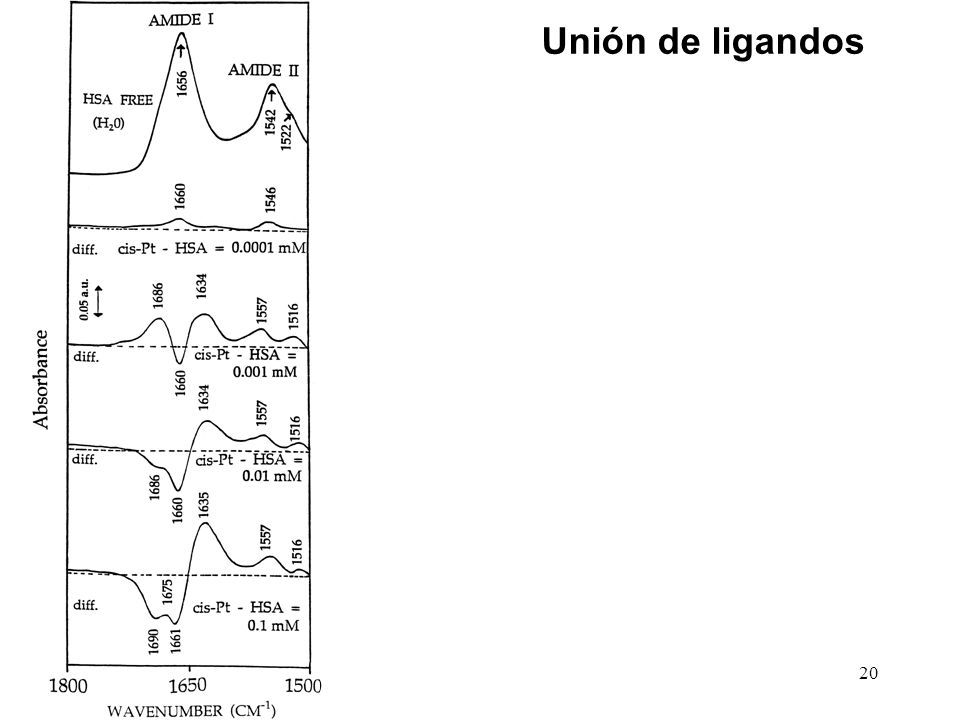

20 20 Unión de ligandos

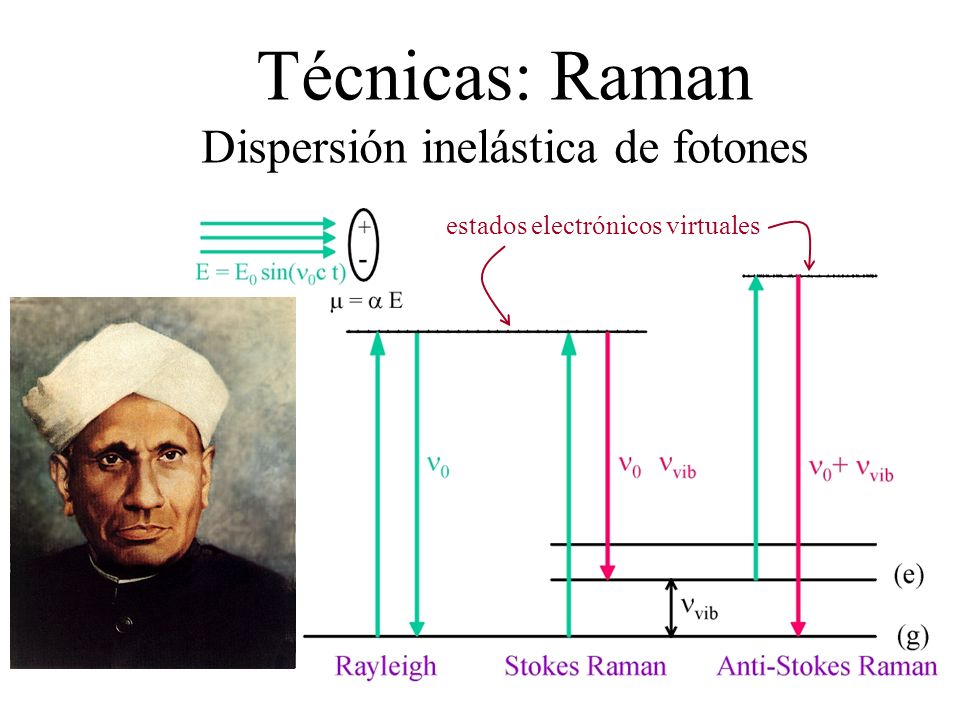

21 21 Sir Chandrasekhara Venkata Raman, ( சந்திரசேகர வெங்கடராமன் ) Tiruchirapalli, Tamil Nadu -7/11/1888 Bangalore, Karnataka - 21/11/1970 Premio Nobel de Física 1930 Técnicas: Raman Dispersión inelástica de fotones estados electrónicos virtuales

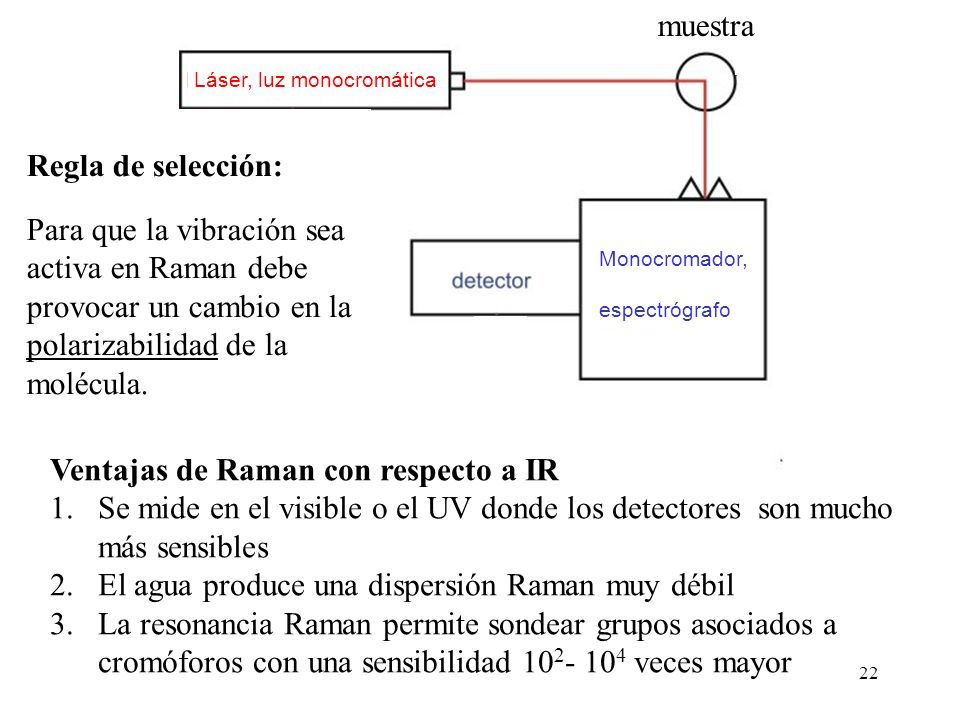

22 22 muestra Láser, luz monocromática Monocromador, espectrógrafo Regla de selección: Para que la vibración sea activa en Raman debe provocar un cambio en la polarizabilidad de la molécula. Ventajas de Raman con respecto a IR 1.Se mide en el visible o el UV donde los detectores son mucho más sensibles 2.El agua produce una dispersión Raman muy débil 3.La resonancia Raman permite sondear grupos asociados a cromóforos con una sensibilidad 10 2 - 10 4 veces mayor

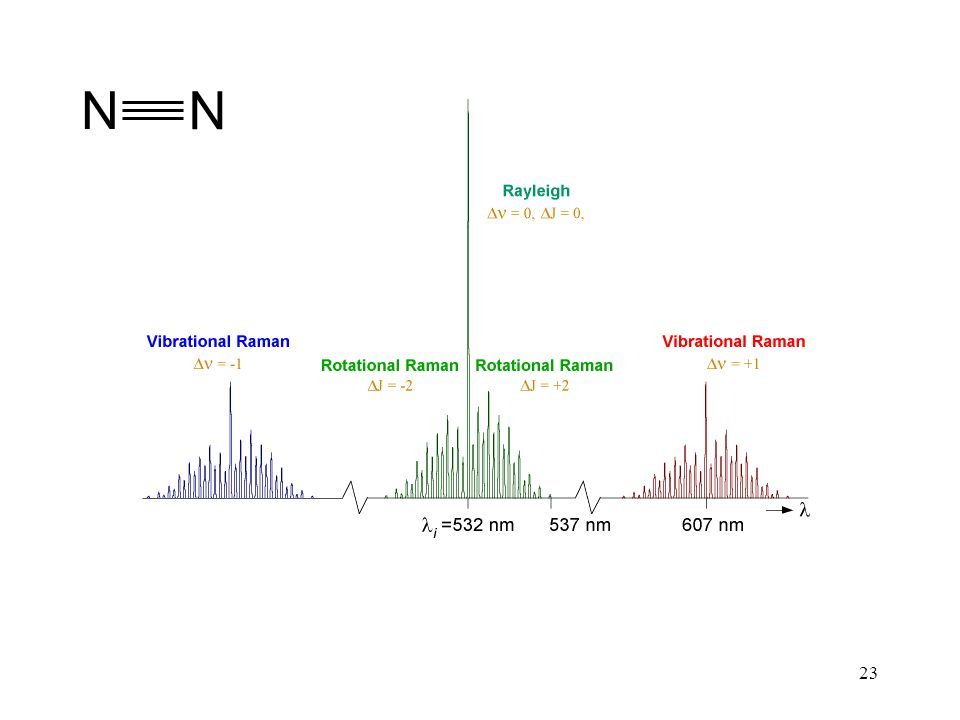

23 23 N N

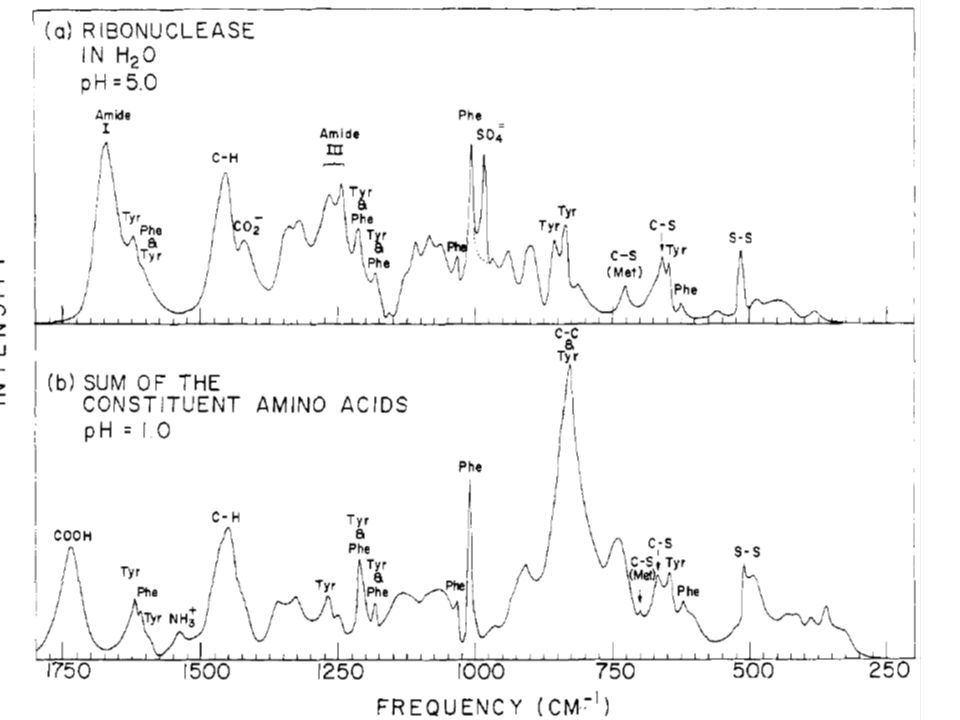

24 24

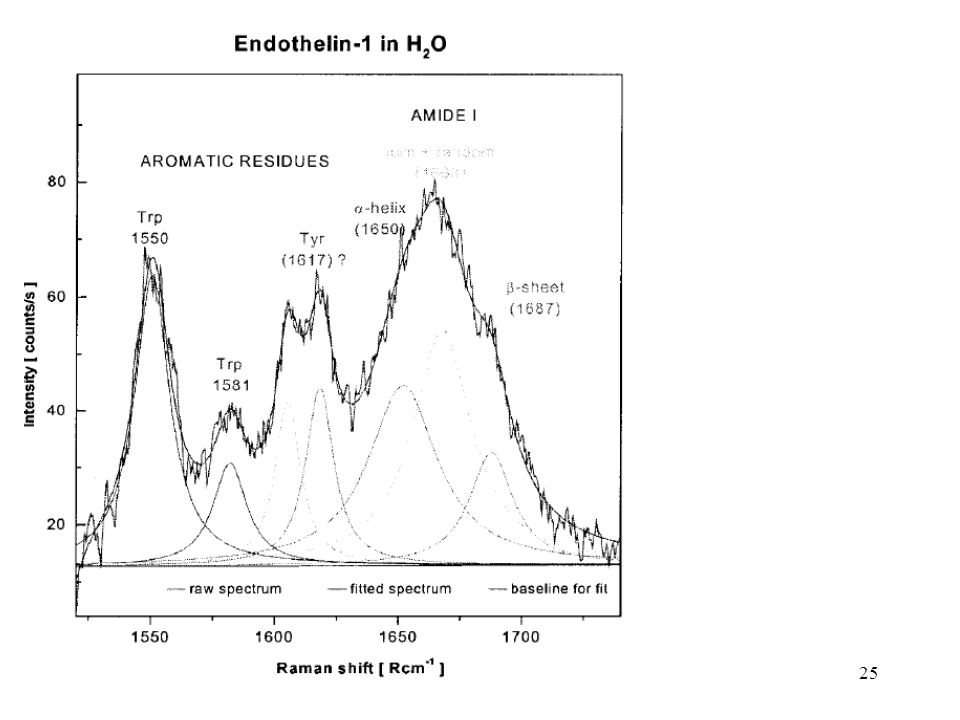

25 25

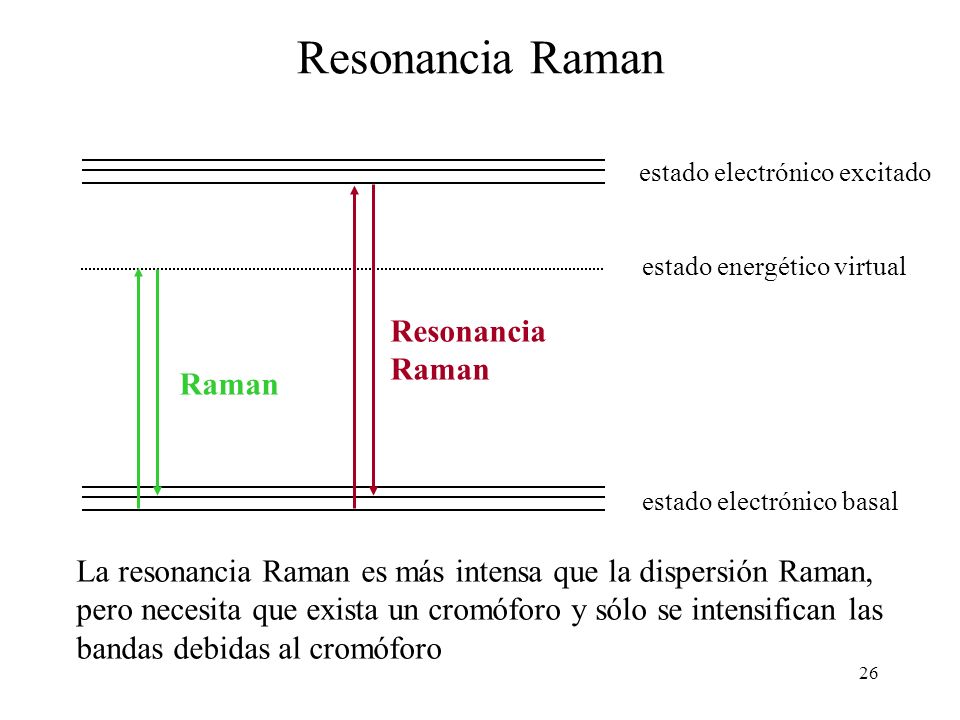

26 26 Resonancia Raman estado electrónico excitado estado electrónico basal estado energético virtual Raman Resonancia Raman La resonancia Raman es más intensa que la dispersión Raman, pero necesita que exista un cromóforo y sólo se intensifican las bandas debidas al cromóforo

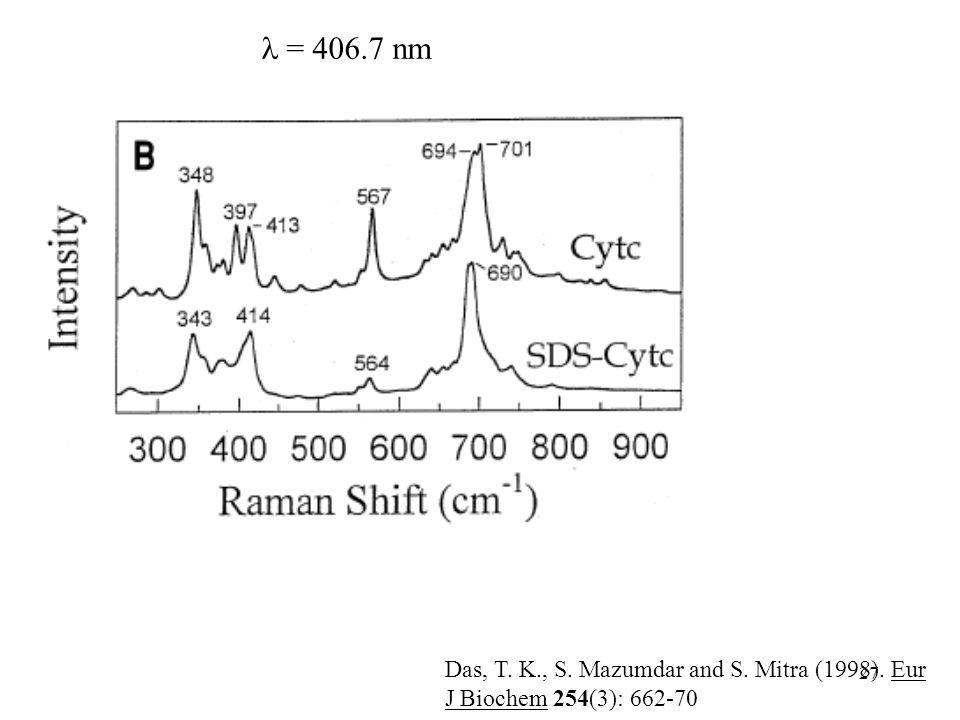

27 27 Das, T. K., S. Mazumdar and S. Mitra (1998). Eur J Biochem 254(3): 662-70 = 406.7 nm

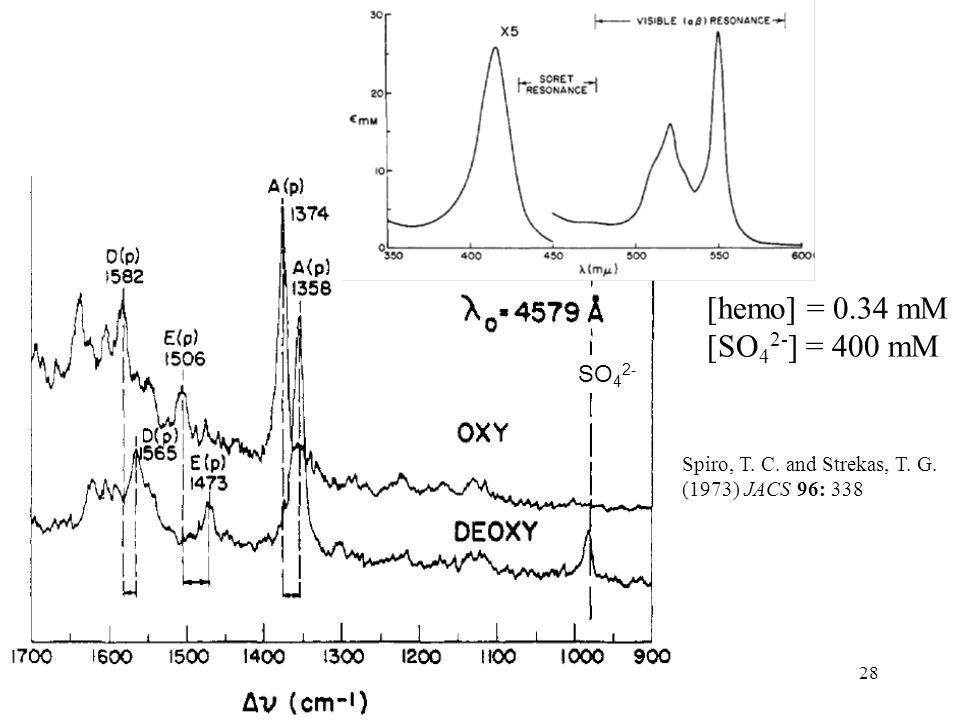

28 28 Spiro, T. C. and Strekas, T. G. (1973) JACS 96: 338 [hemo] = 0.34 mM [SO 4 2- ] = 400 mM SO 4 2-

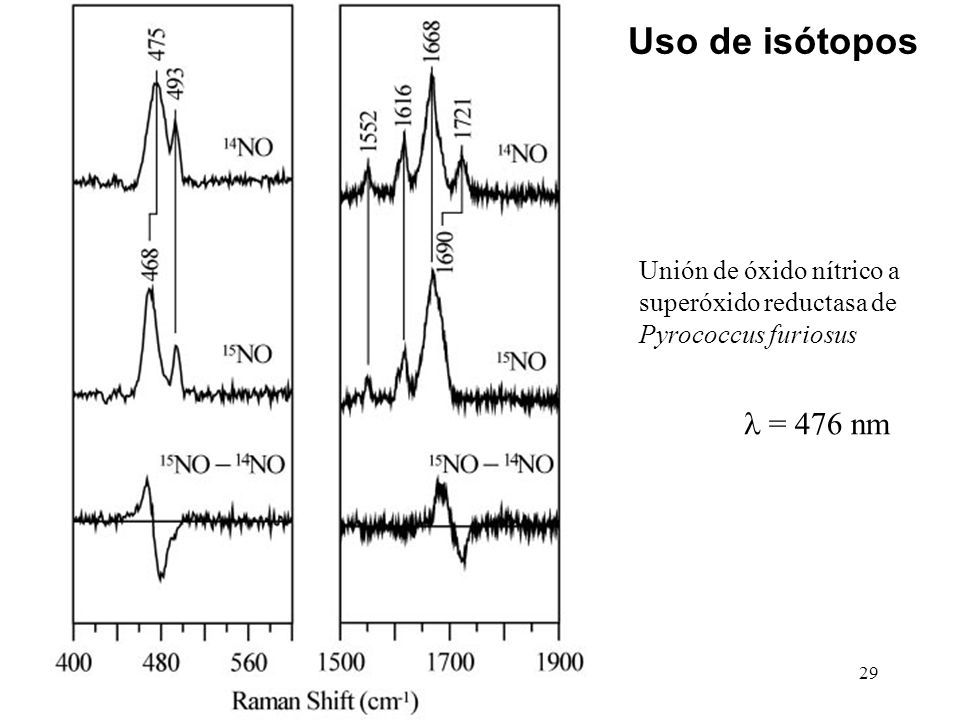

29 29 Unión de óxido nítrico a superóxido reductasa de Pyrococcus furiosus = 476 nm Uso de isótopos

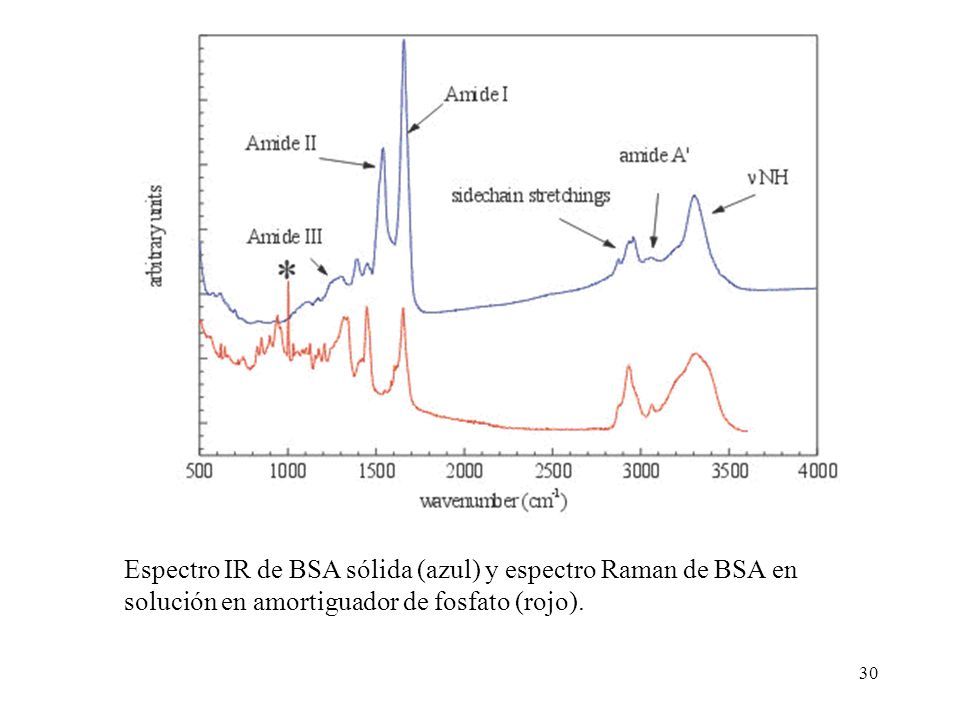

30 30 Espectro IR de BSA sólida (azul) y espectro Raman de BSA en solución en amortiguador de fosfato (rojo).

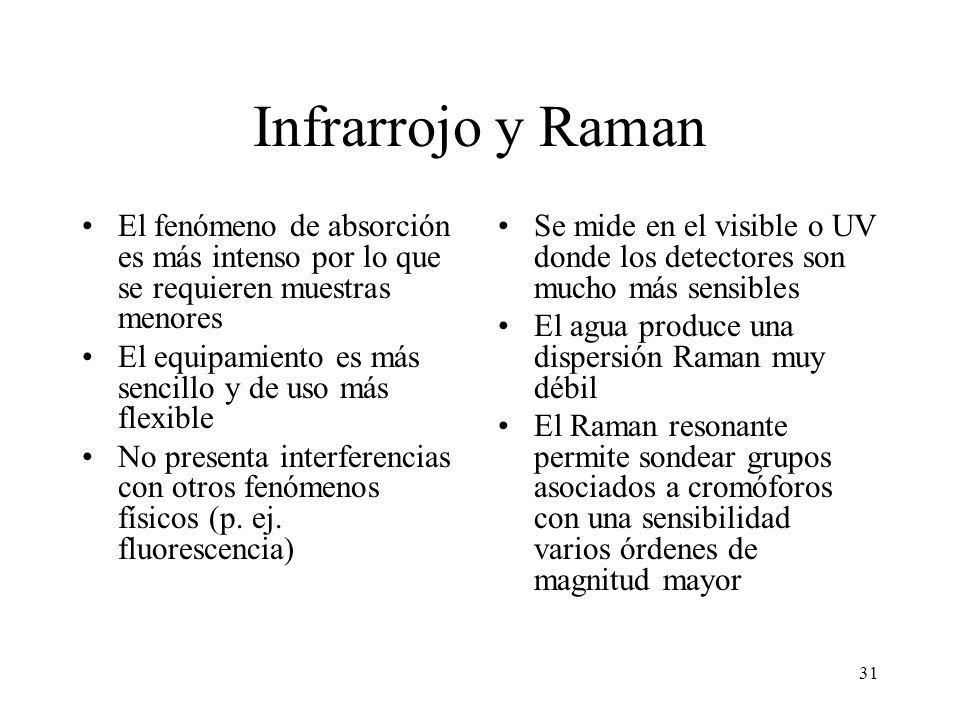

31 31 Infrarrojo y Raman El fenómeno de absorción es más intenso por lo que se requieren muestras menores El equipamiento es más sencillo y de uso más flexible No presenta interferencias con otros fenómenos físicos (p. ej. fluorescencia) Se mide en el visible o UV donde los detectores son mucho más sensibles El agua produce una dispersión Raman muy débil El Raman resonante permite sondear grupos asociados a cromóforos con una sensibilidad varios órdenes de magnitud mayor

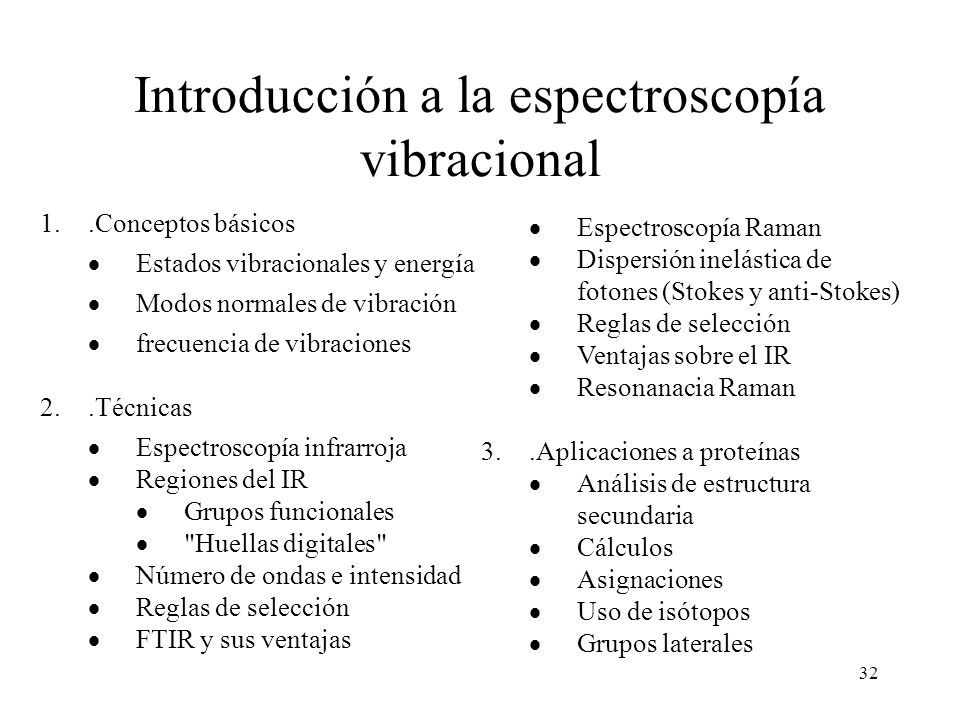

32 32 Introducción a la espectroscopía vibracional 1..Conceptos básicos  Estados vibracionales y energía  Modos normales de vibración  frecuencia de vibraciones 2..Técnicas  Espectroscopía infrarroja  Regiones del IR  Grupos funcionales  "Huellas digitales"  Número de ondas e intensidad  Reglas de selección  FTIR y sus ventajas  Espectroscopía Raman  Dispersión inelástica de fotones (Stokes y anti-Stokes)  Reglas de selección  Ventajas sobre el IR  Resonanacia Raman 3..Aplicaciones a proteínas  Análisis de estructura secundaria  Cálculos  Asignaciones  Uso de isótopos  Grupos laterales
