PUENTES Y OBRAS DE ARTE DISEÑO DE PUENTE VEHICULAR DE LUZ 22 METROS ORE SANTOS, ROMMEL
2

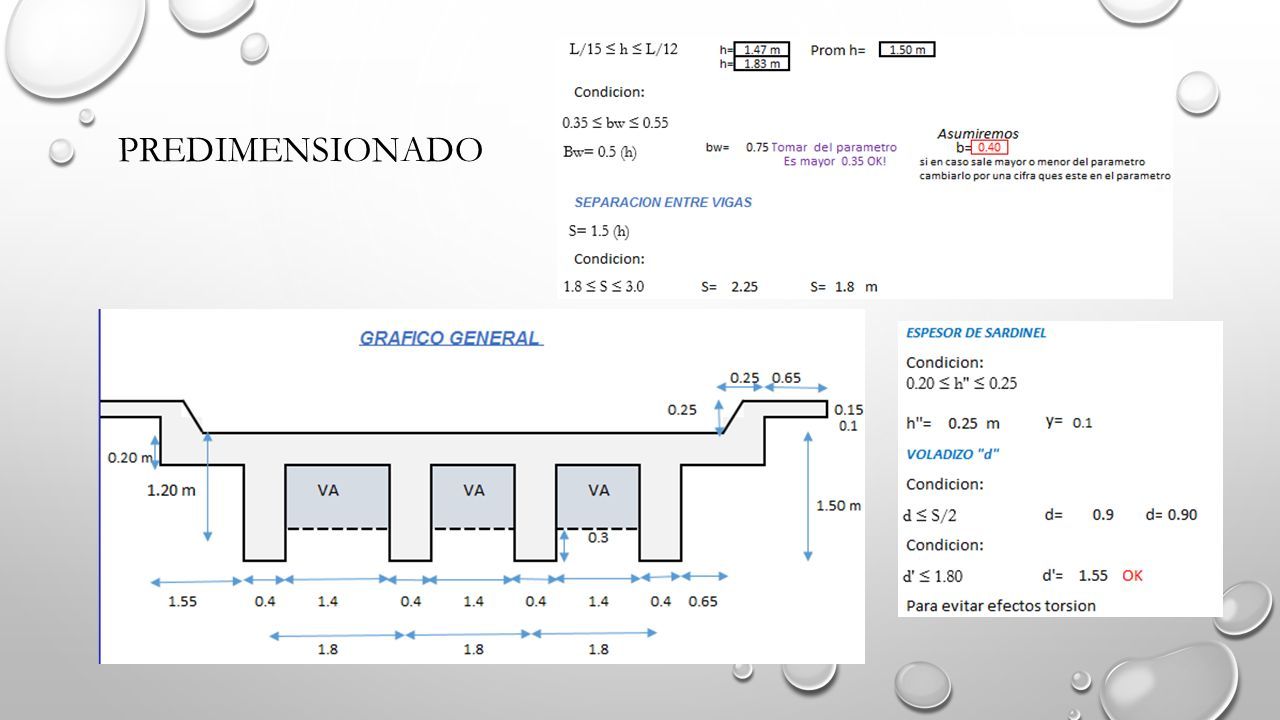

PREDIMENSIONADO
3

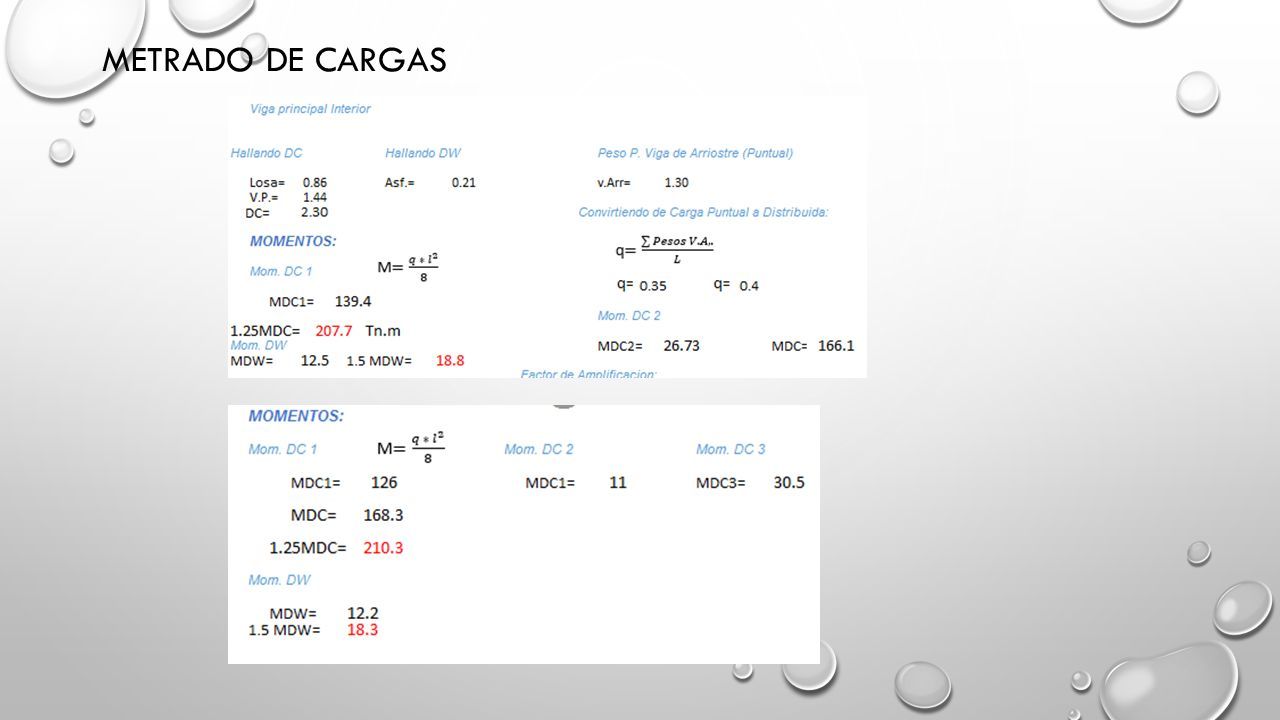

METRADO DE CARGAS MOMENTOS: Mom. DC 1 Mom. DC 2 Mom. DC 3 MDC1= 126 MDC1= 11 M DC 3= 30.5 MDC=168.3 1. 25 M D C = 210.3 Mom. DW MDW= 12.2 1. 5 M D W = 18.3
4

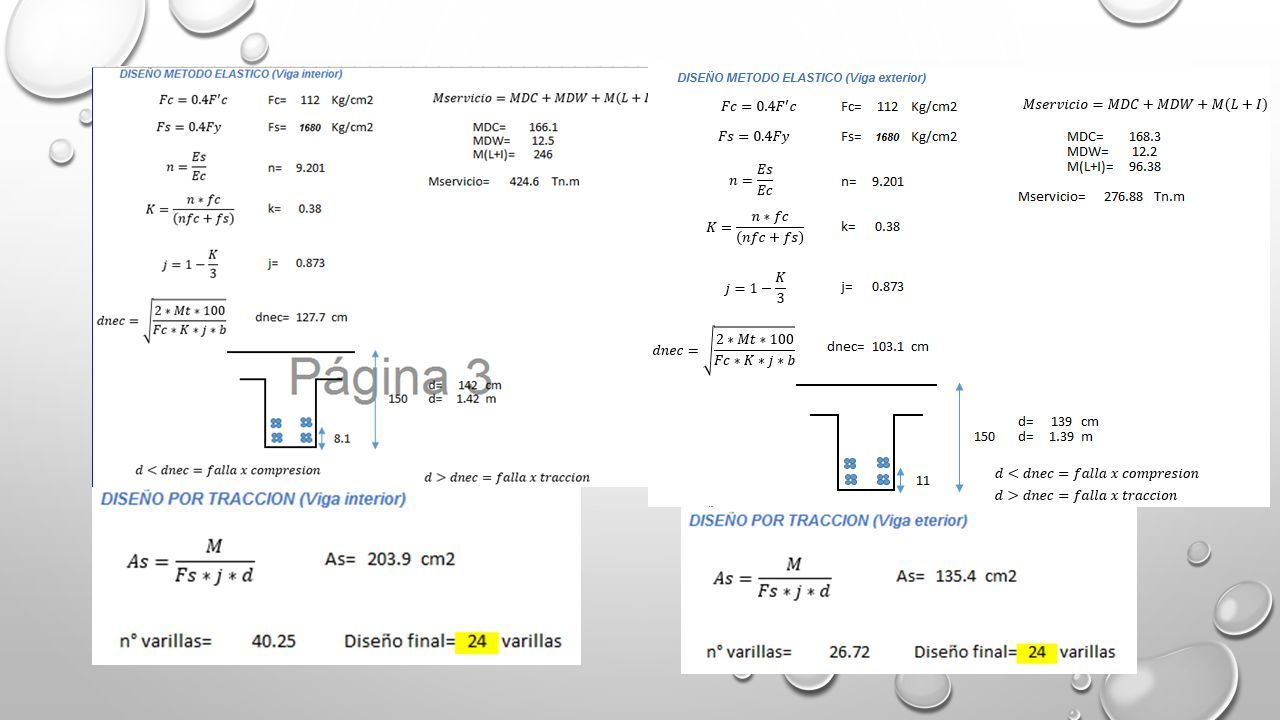

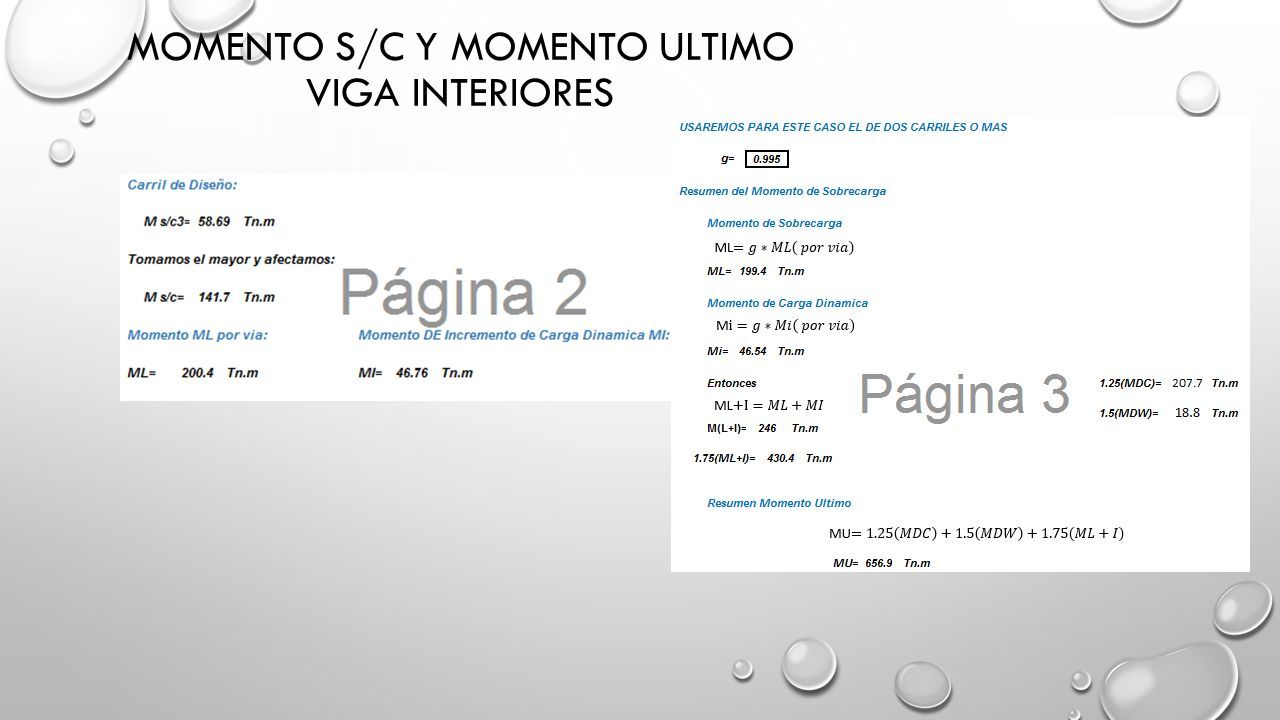

MOMENTO S/C Y MOMENTO ULTIMO VIGA INTERIORES
8

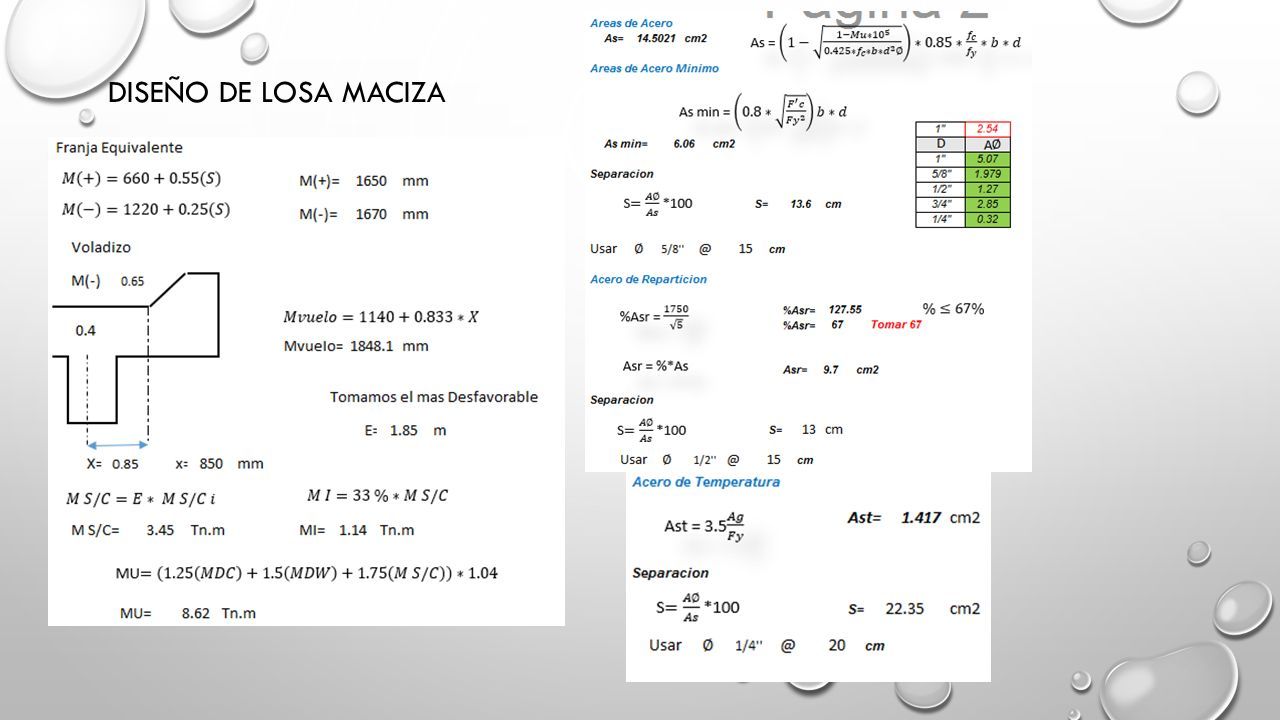

DISEÑO DE LOSA MACIZA
12

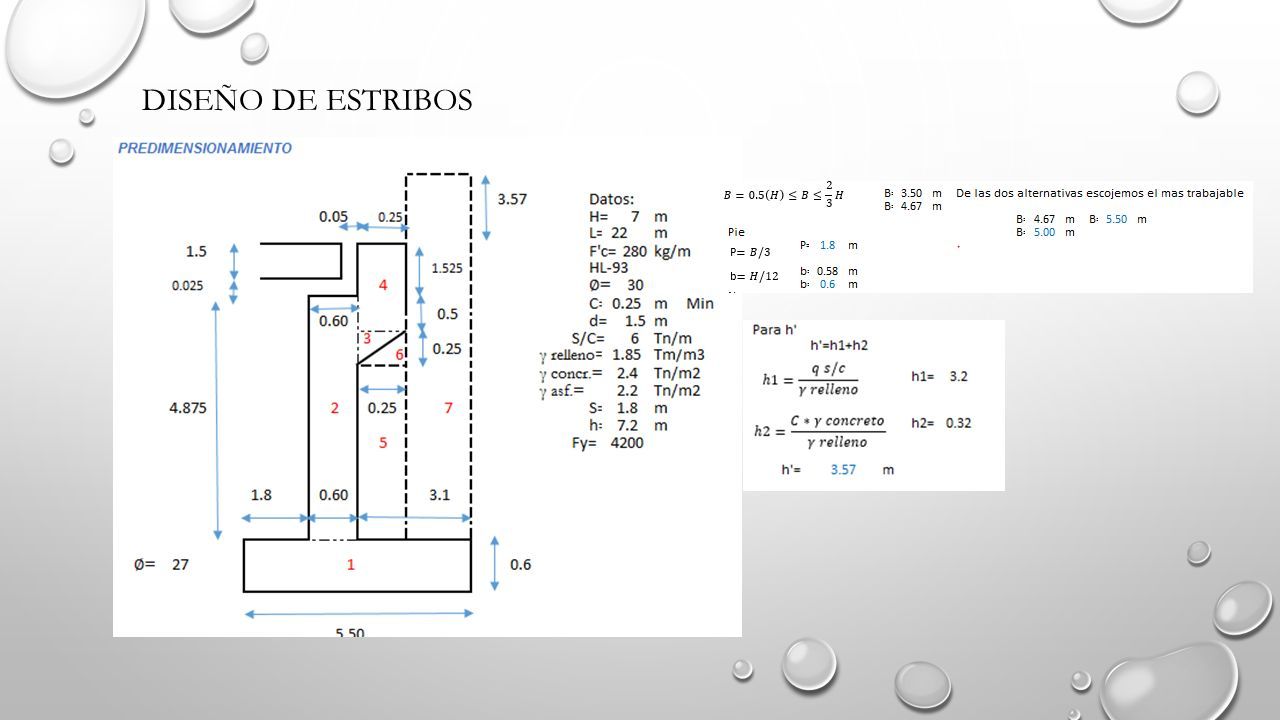

DISEÑO DE ESTRIBOS
13

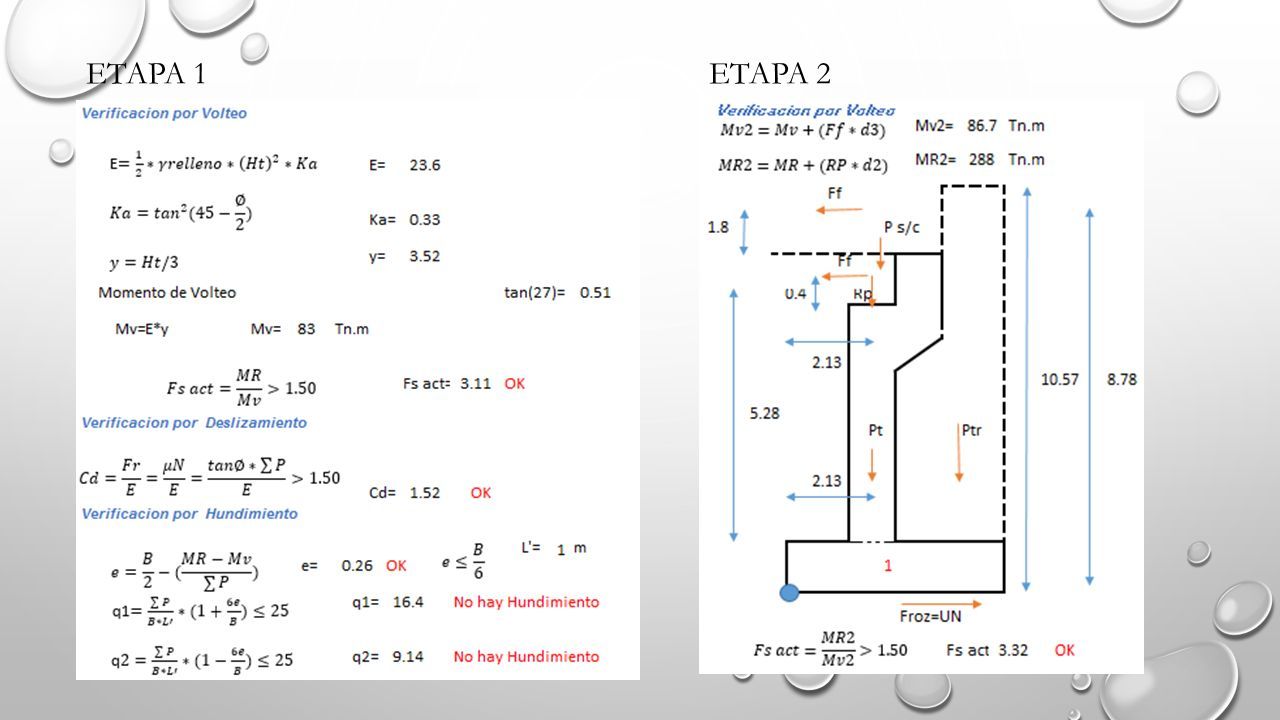

ETAPA 1ETAPA 2
14

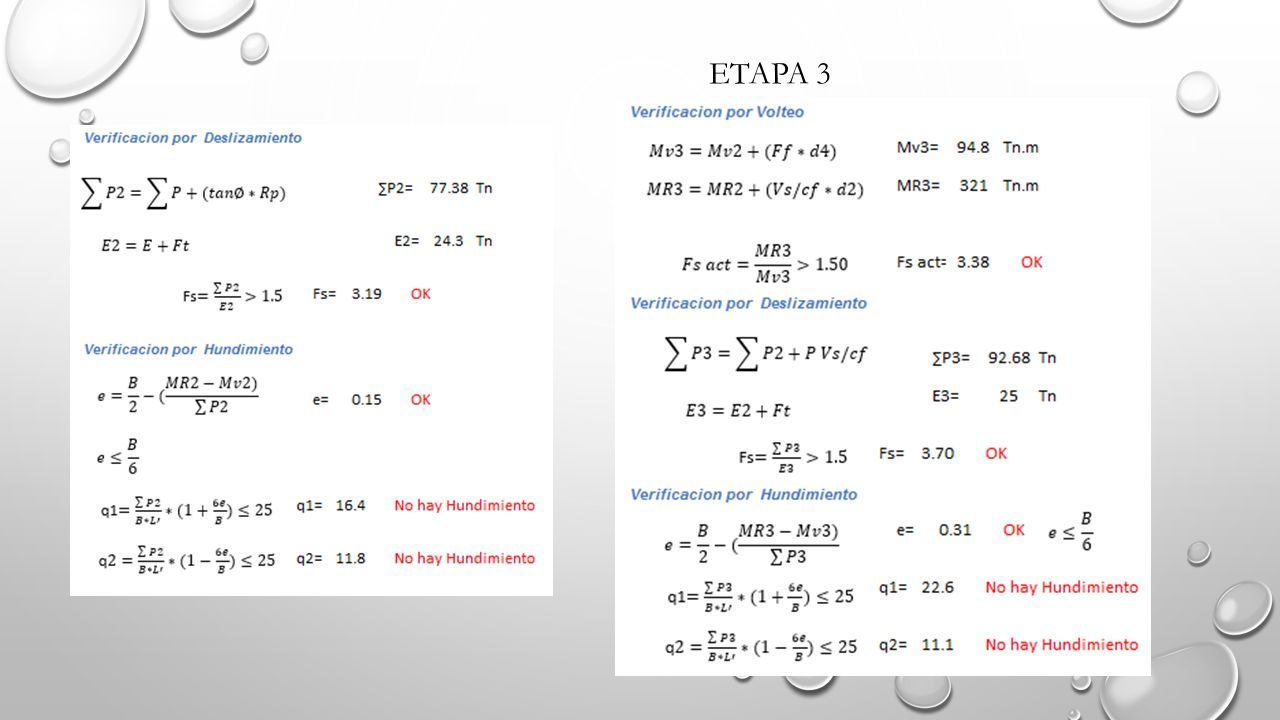

ETAPA 3
15

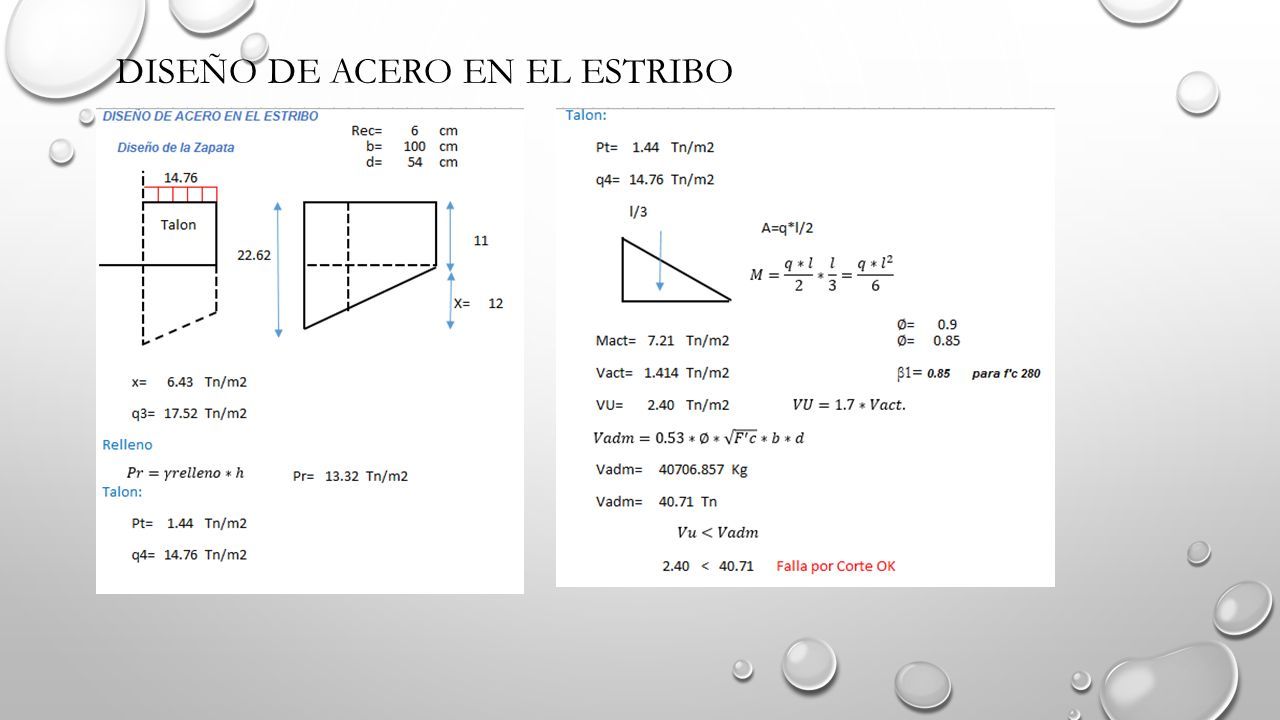

DISEÑO DE ACERO EN EL ESTRIBO
17

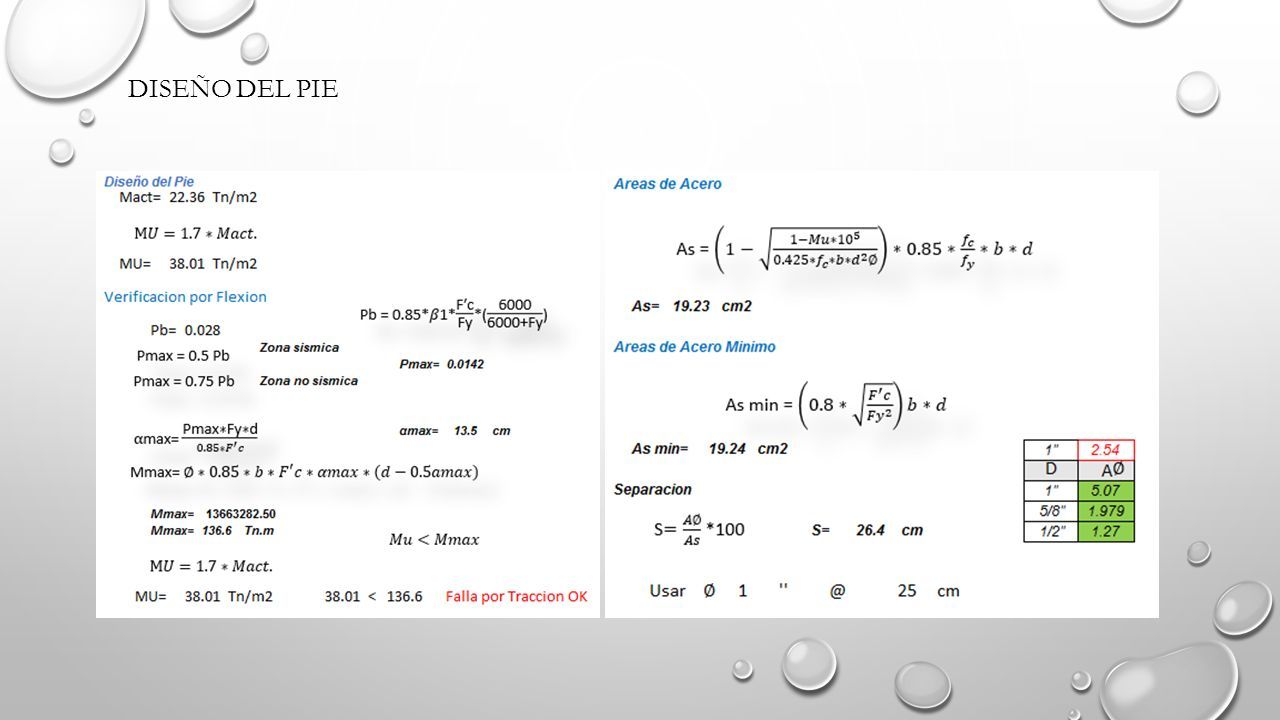

DISEÑO DEL PIE
18

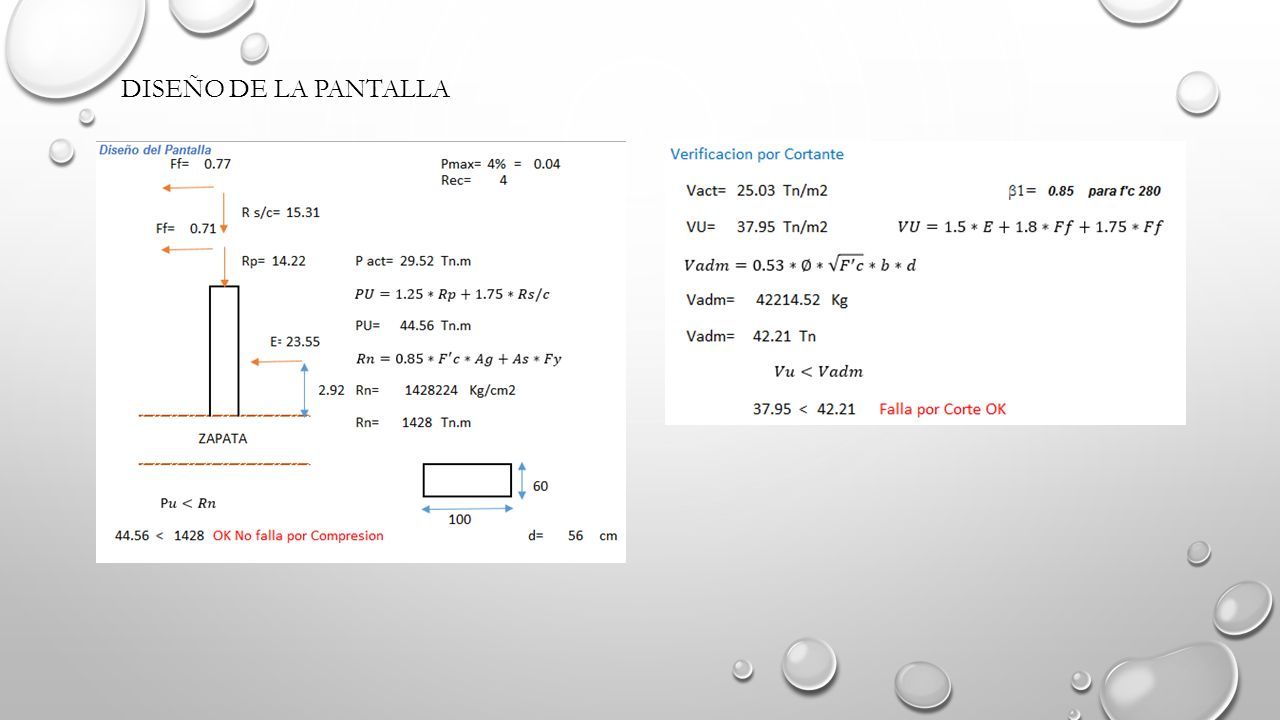

DISEÑO DE LA PANTALLA
19

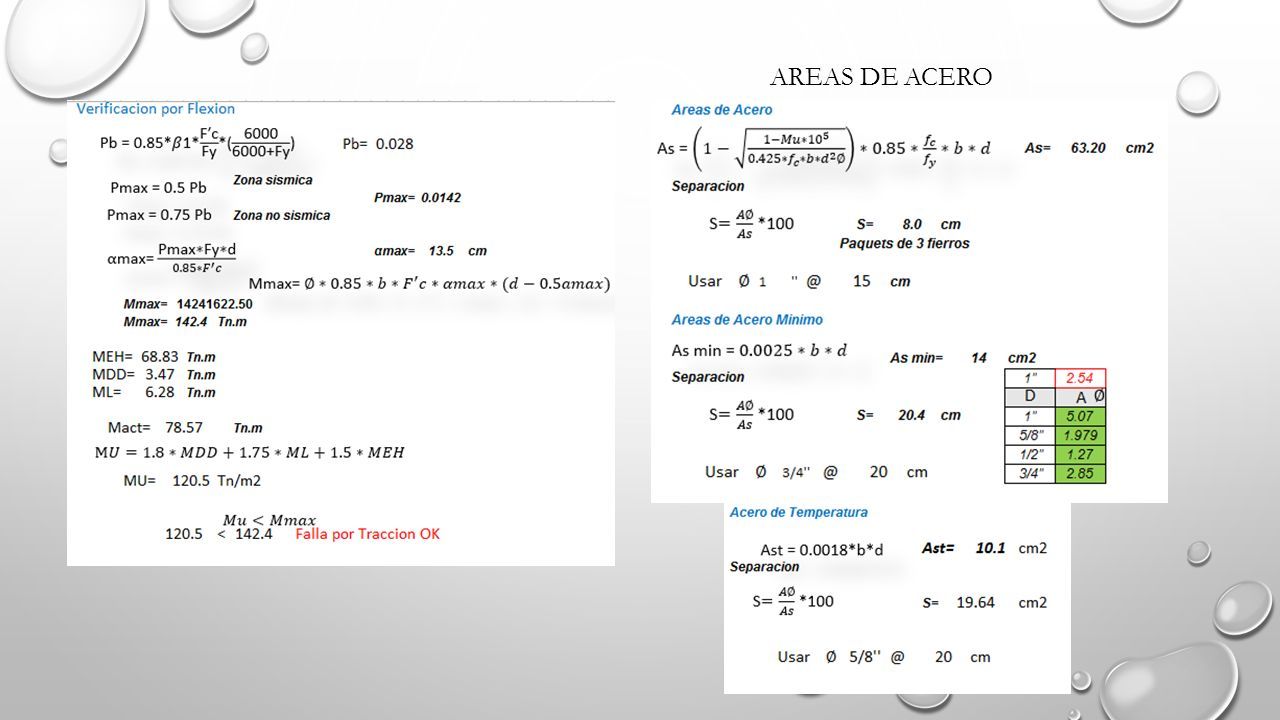

AREAS DE ACERO
