1
Hundimiento por sub niveles
SLC - DISEÑO
2
Disposición general
3
Diseño Basado en el flujo gravitacional Supuestos (Kvapil)
Supuesto: Las leyes del flujo gravitacional son independientes del tamaño de los fragmentos de material Estudio de flujo de mineral a granel se puede estudiar en modelos de arena o grava
4
ESTUDIO DE MODELOS DE SILOS
D independiente de ángulo fondo
5
Geometría simplificada
6
Ancho efectivo de tiraje
7
Dimensiones del elipsoide de extracción
“Receta” Altura de extracción 20 – 30 mts Actualmente existen minas con los subniveles más separados
8
Espaciamiento vertical de subniveles
9
Espaciamiento horizontal de subniveles
Supuesto: Interacción de los elipsoides de movimiento WT 40% WL Implica entonces: En general: hs SD
10
Espaciamiento horizontal de subniveles
Nuevos experimentos no encuentran evidencia de esta interacción. (WMC Leinster – Perseverance Marker Trial, Massmin 2004). Entonces: Opinión personal
11
Ancho de la tajada
12
Dilución Dilución:
13
Ejemplo SLC Ancho galería de producción: 5m
Alto galería de producción: 4m Densidad material tronado: intermedia Techo galería de producción: plano Ley del mineral: 5 g/ton Au Ley estéril: 2 g/ton Au Geometría convencional
14

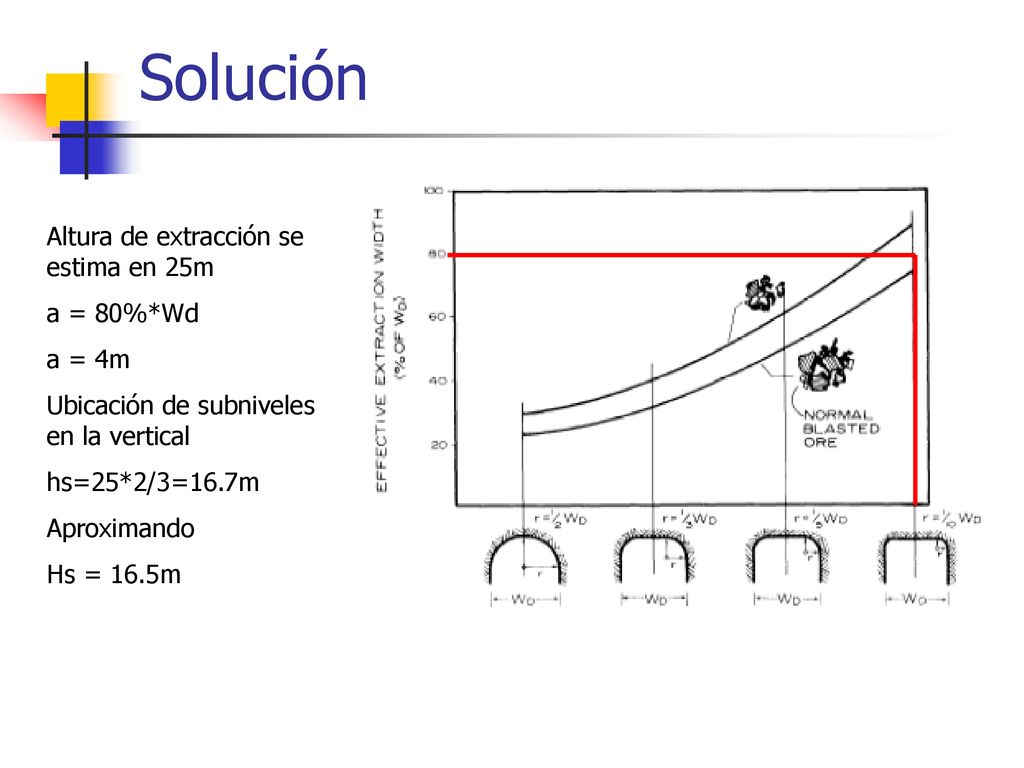

Solución Altura de extracción se estima en 25m a = 80%*Wd a = 4m
Ubicación de subniveles en la vertical hs=25*2/3=16.7m Aproximando Hs = 16.5m
15
Solución … W´= 8,8m Wt = 8,8 + 4 – 1,8 Wt = 11m dt<11/2 < 5.5 m
B<5.5/2 <2.75 m = 2.7 Como ht = 25 > 18 usamos Sd <11/0.65 < 16.9 Como conviene que estén un poco más juntas Sd = 15.5
16
Solución … B =2.7 m 15.5m 25m 16.5m
17
Finalmente Estos son metodologías de calculo preliminares, para hacer estudios de factibilidad. Para un diseño más avanzado se utilizan modelos de flujo computacionales para determinar la geometría del elipsoide de extracción.
18
Modelos computacionales
19
Modelos computacionales
20
Variación de la geometría
