METODO DE WYOMING Fue desarrollado por J. E. Russell y D. J. Olinger del departamento de carreteras del estado de Wyoming. Está basado en 5 factores: Precipitación.

Presentación del tema: "METODO DE WYOMING Fue desarrollado por J. E. Russell y D. J. Olinger del departamento de carreteras del estado de Wyoming. Está basado en 5 factores: Precipitación."— Transcripción de la presentación:

1 METODO DE WYOMING Fue desarrollado por J. E. Russell y D. J. Olinger del departamento de carreteras del estado de Wyoming. Está basado en 5 factores: Precipitación anual. Profundidad de la napa freática debajo del terreno de fundación. Clase de helada Y/o hinchamiento. Condiciones Generales de drenaje. Transito reducido a cargas equivalentes a 5000 lb.Como una manera ilustrativa se presenta en el siguiente grafico

2 El Metodo de Wyoming esta basado en CBR, el trafico y el medio Ambiente

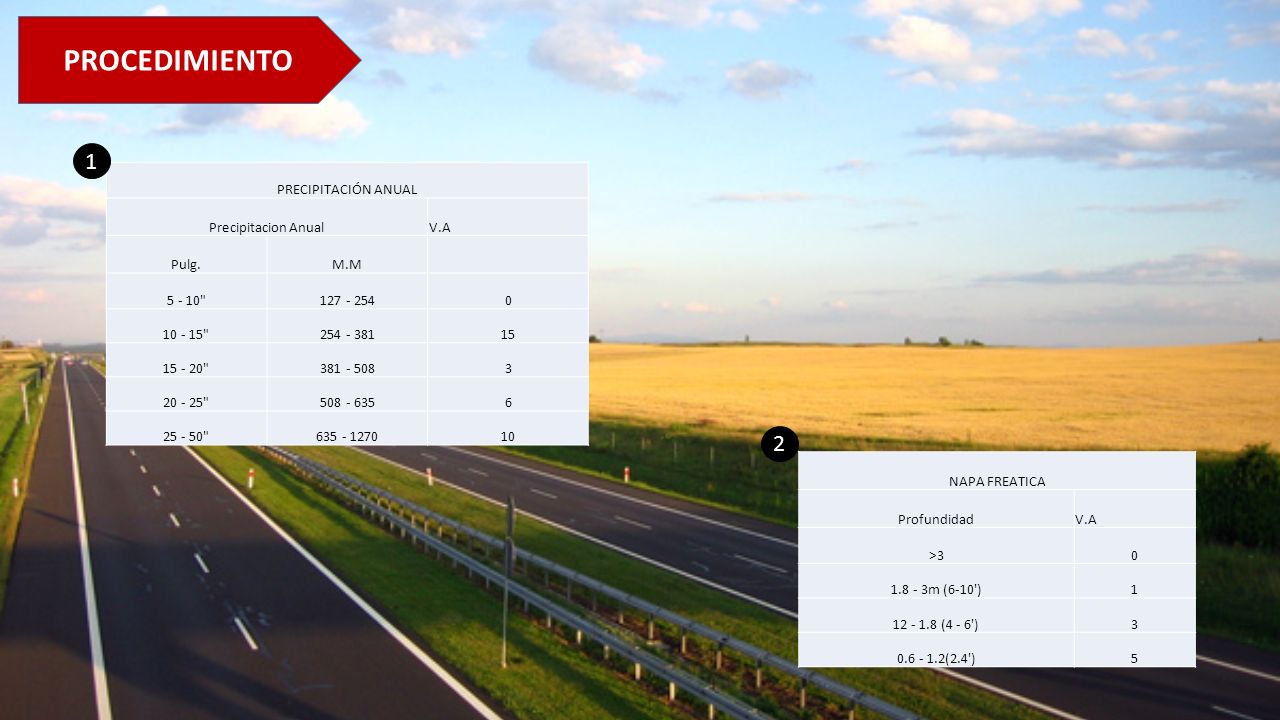

3 PROCEDIMIENTO PRECIPITACIÓN ANUAL Precipitacion AnualV.A Pulg.M.M 5 - 10"127 - 2540 10 - 15"254 - 38115 15 - 20"381 - 5083 20 - 25"508 - 6356 25 - 50"635 - 127010 1 NAPA FREATICA ProfundidadV.A >30 1.8 - 3m (6-10')1 12 - 1.8 (4 - 6')3 0.6 - 1.2(2.4')5 2

4 ACCION DE LAS HELADAS Ninguna0 Ligera (hinchamineto <2")1 Perjudicial (hinchamineto>2")8 3 DRENAJE Drenaje HeladaV.A Excelente (evacua y controla agua)0 Ligera (hinchamineto <2")2 Perjudicial (hinchamineto>2")6 4 TRAFICOV.A 0'000.000 - 1'000,0000 1'000.000 - 2'000,0002 2'000.000 - 3'000,0004 3'000.000 - 5'000,0006 5'000.000 - 7'000,0009 7'000.000 - 9'000,00012 9'000.000 - 11'000,00015 11'000.000 - 13'000,00018 13'000.000 - 15'000,00021 15'000.00024 56

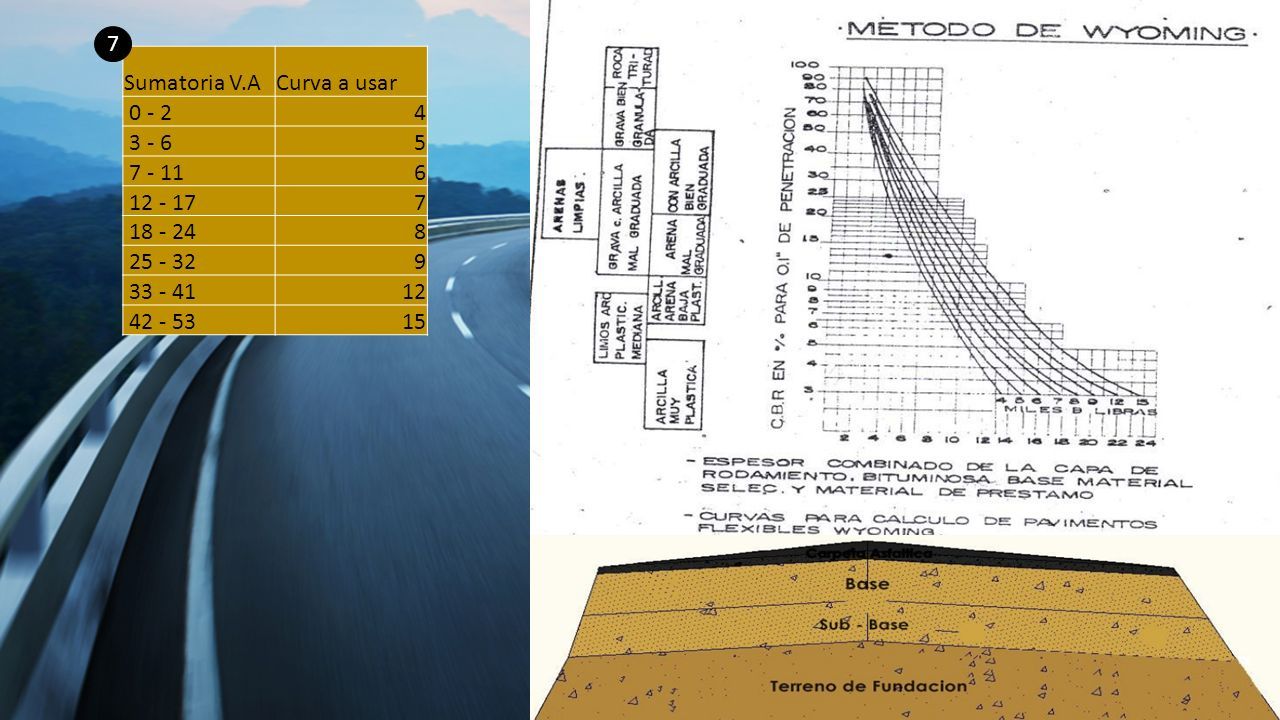

5 Sumatoria V.ACurva a usar 0 - 24 3 - 65 7 - 116 12 - 177 18 - 248 25 - 329 33 - 4112 42 - 5315 7

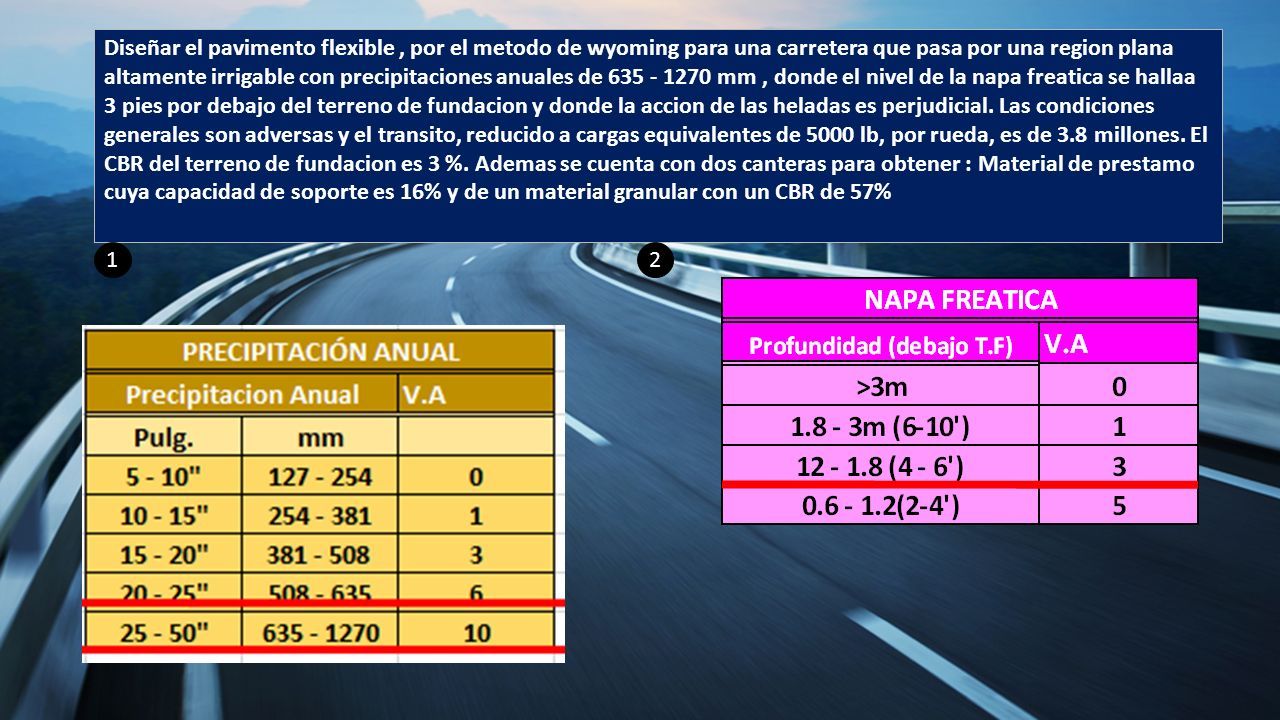

6 Diseñar el pavimento flexible, por el metodo de wyoming para una carretera que pasa por una region plana altamente irrigable con precipitaciones anuales de 635 - 1270 mm, donde el nivel de la napa freatica se hallaa 3 pies por debajo del terreno de fundacion y donde la accion de las heladas es perjudicial. Las condiciones generales son adversas y el transito, reducido a cargas equivalentes de 5000 lb, por rueda, es de 3.8 millones. El CBR del terreno de fundacion es 3 %. Ademas se cuenta con dos canteras para obtener : Material de prestamo cuya capacidad de soporte es 16% y de un material granular con un CBR de 57% 12

7 4 5 6 8 9

8 CBR ( terreno de fundacion )3% CBR ( material de prestamo )16% CBR ( material granular )57%

9
