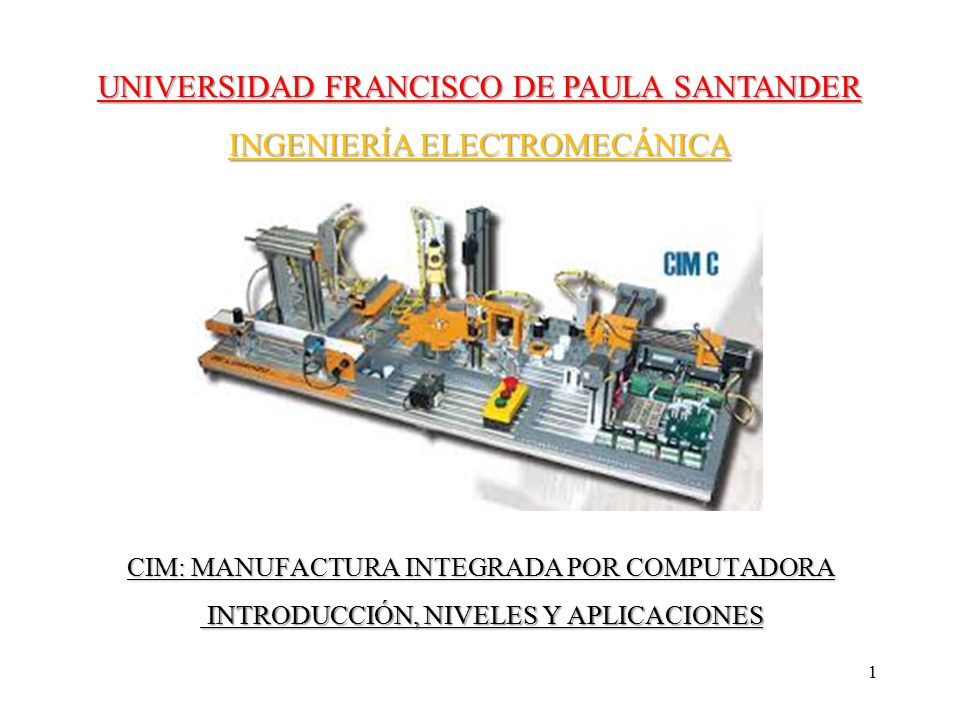

1 1 CIM: MANUFACTURA INTEGRADA POR COMPUTADORA INTRODUCCIÓN, NIVELES Y APLICACIONES UNIVERSIDAD FRANCISCO DE PAULA SANTANDER INGENIERÍA ELECTROMECÁNICA

2 2 Introducción a CIM  El termino fue acuñado por Harrington en 1973.  CIM presenta el camino para mejora la competitividad de la manufactura.  Visiones de CIM : Para algunos es el uso completo de robots computadoras para automatización y sistemas flexibles de manufactura. Para otros CIM presenta el camino para la administración, estructuración, y gestión de las bases de datos de la empresa

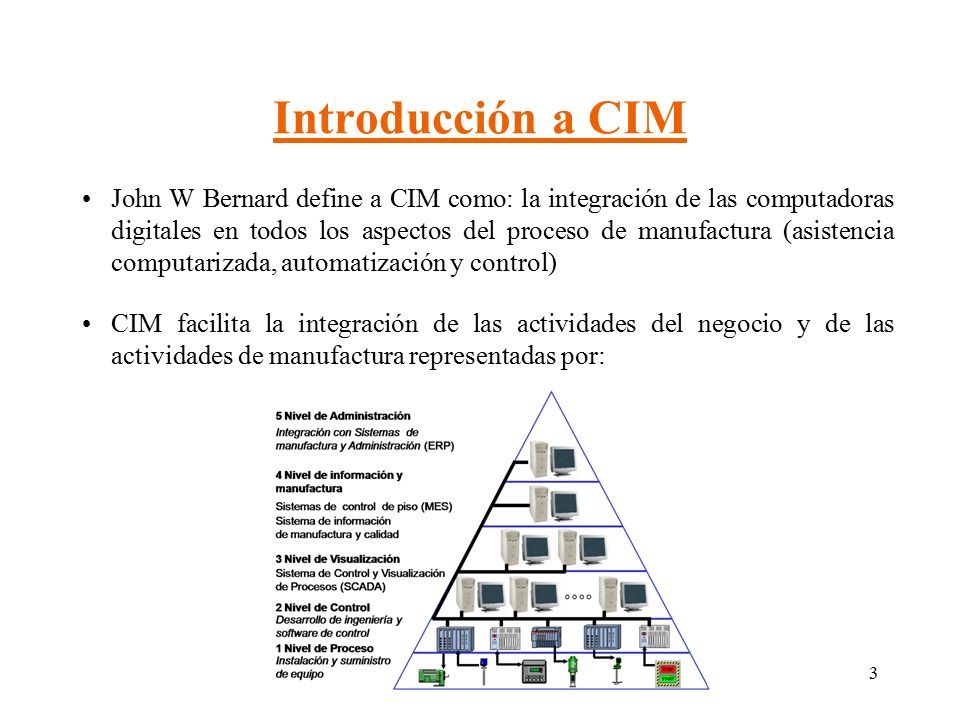

3 3 John W Bernard define a CIM como: la integración de las computadoras digitales en todos los aspectos del proceso de manufactura (asistencia computarizada, automatización y control) CIM facilita la integración de las actividades del negocio y de las actividades de manufactura representadas por: Introducción a CIM

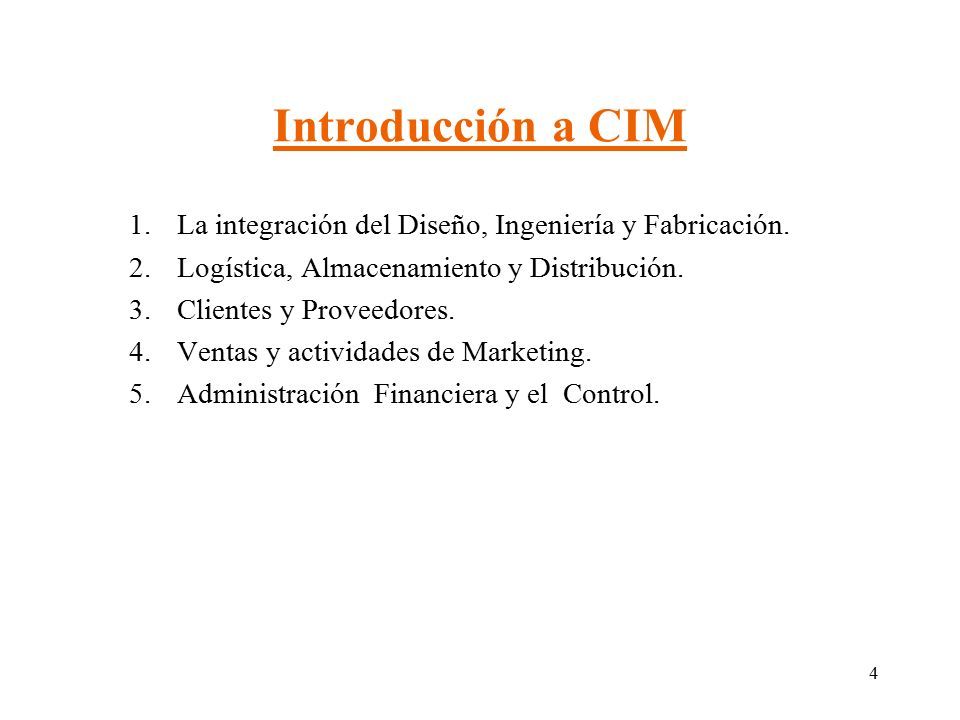

4 4 1.La integración del Diseño, Ingeniería y Fabricación. 2.Logística, Almacenamiento y Distribución. 3.Clientes y Proveedores. 4.Ventas y actividades de Marketing. 5.Administración Financiera y el Control.

5 5 Introducción a CIM Para entender el concepto de CIM se requiere entender los conceptos de : Manufactura: significa fabricar objetos en forma manual o mecánica, en su forma moderna alcanza a las actividades de transformación de la materia prima en producto terminado, incluye actividades de diseño y la integración del sistemas de información para soportar el producto. La división en niveles de la estructura Funcional de un proceso propicia la representación de un sistema de fabricación integrada por computador mediante la denominada pirámide CIM, la cual está formada conceptualmente por 5 o 6 niveles

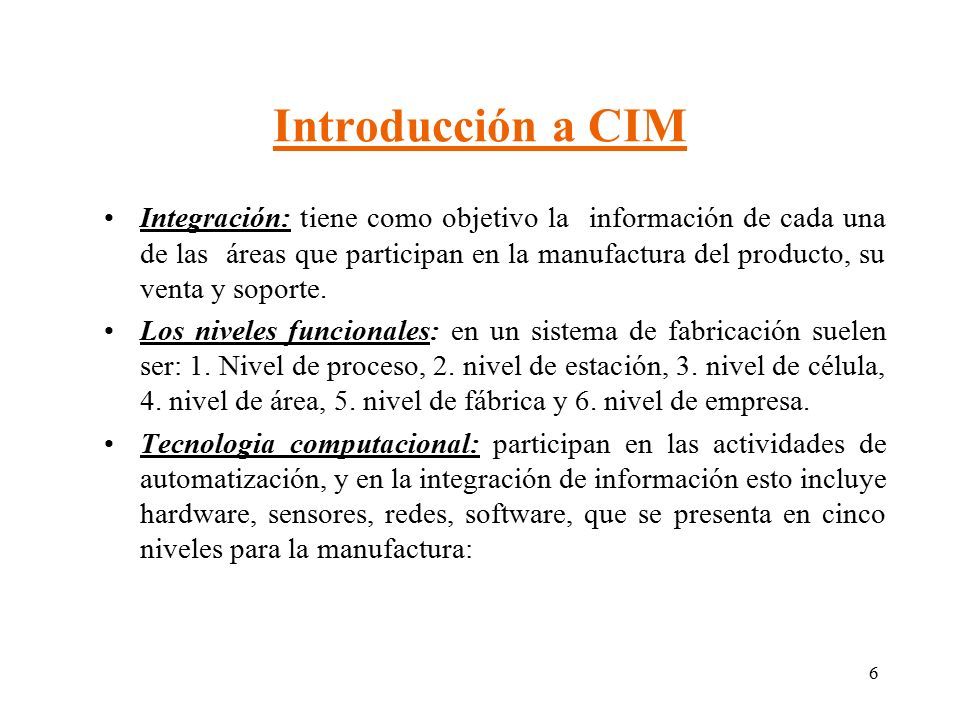

6 6 Introducción a CIM Integración: tiene como objetivo la información de cada una de las áreas que participan en la manufactura del producto, su venta y soporte. Los niveles funcionales: en un sistema de fabricación suelen ser: 1. Nivel de proceso, 2. nivel de estación, 3. nivel de célula, 4. nivel de área, 5. nivel de fábrica y 6. nivel de empresa. Tecnologia computacional: participan en las actividades de automatización, y en la integración de información esto incluye hardware, sensores, redes, software, que se presenta en cinco niveles para la manufactura:

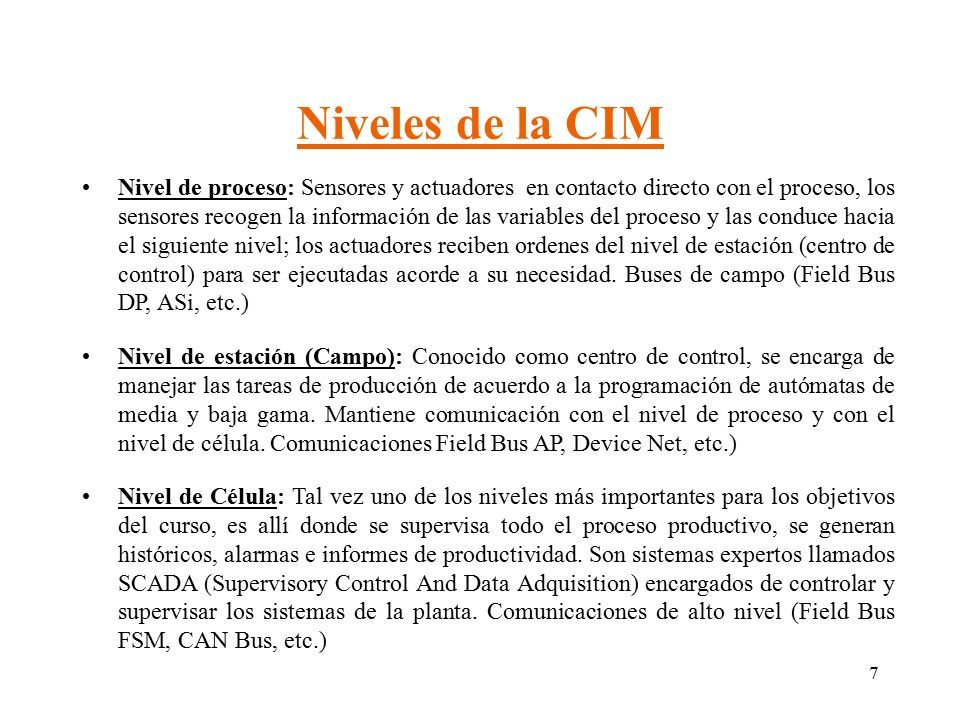

7 7 Nivel de proceso: Sensores y actuadores en contacto directo con el proceso, los sensores recogen la información de las variables del proceso y las conduce hacia el siguiente nivel; los actuadores reciben ordenes del nivel de estación (centro de control) para ser ejecutadas acorde a su necesidad. Buses de campo (Field Bus DP, ASi, etc.) Nivel de estación (Campo): Conocido como centro de control, se encarga de manejar las tareas de producción de acuerdo a la programación de autómatas de media y baja gama. Mantiene comunicación con el nivel de proceso y con el nivel de célula. Comunicaciones Field Bus AP, Device Net, etc.) Nivel de Célula: Tal vez uno de los niveles más importantes para los objetivos del curso, es allí donde se supervisa todo el proceso productivo, se generan históricos, alarmas e informes de productividad. Son sistemas expertos llamados SCADA (Supervisory Control And Data Adquisition) encargados de controlar y supervisar los sistemas de la planta. Comunicaciones de alto nivel (Field Bus FSM, CAN Bus, etc.) Niveles de la CIM

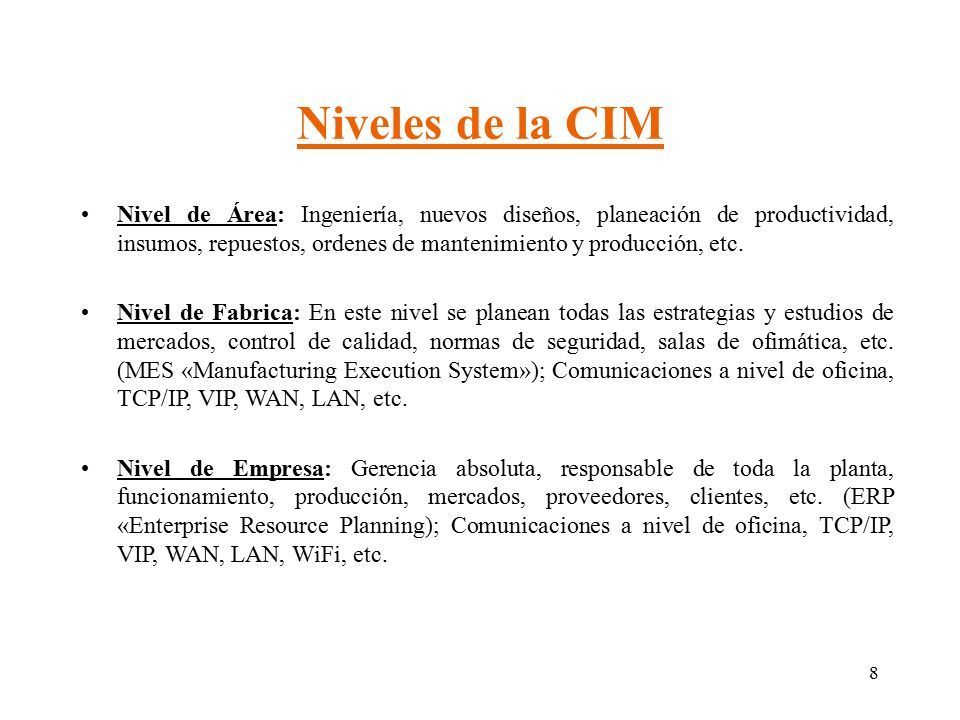

8 8 Nivel de Área: Ingeniería, nuevos diseños, planeación de productividad, insumos, repuestos, ordenes de mantenimiento y producción, etc. Nivel de Fabrica: En este nivel se planean todas las estrategias y estudios de mercados, control de calidad, normas de seguridad, salas de ofimática, etc. (MES «Manufacturing Execution System»); Comunicaciones a nivel de oficina, TCP/IP, VIP, WAN, LAN, etc. Nivel de Empresa: Gerencia absoluta, responsable de toda la planta, funcionamiento, producción, mercados, proveedores, clientes, etc. (ERP «Enterprise Resource Planning); Comunicaciones a nivel de oficina, TCP/IP, VIP, WAN, LAN, WiFi, etc. Niveles de la CIM

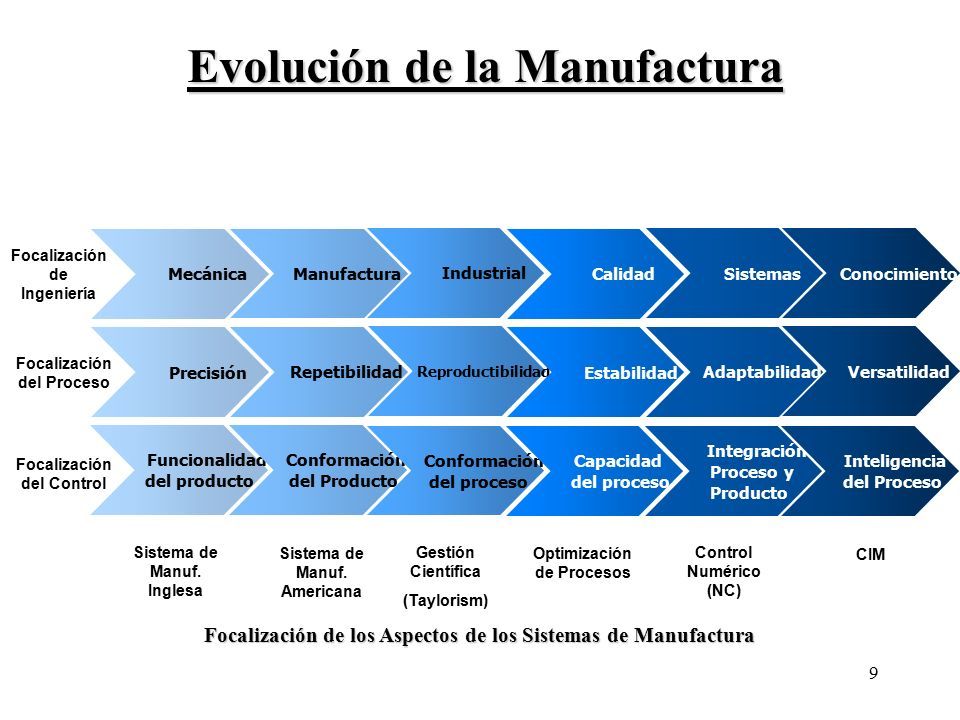

9 9 Funcionalidad del producto Conformación del Producto Conformación del proceso Capacidad del proceso Integración Proceso y Producto Inteligencia del Proceso Sistema de Manuf. Inglesa Sistema de Manuf. Americana Gestión Científica (Taylorism) Optimización de Procesos Control Numérico (NC) CIM Precisión Repetibilidad Reproductibilidad Estabilidad Adaptabilidad Versatilidad Mecánica Manufactura Industrial Calidad Sistemas Conocimiento Focalización de Ingeniería Focalización del Proceso Focalización del Control Focalización de los Aspectos de los Sistemas de Manufactura Evolución de la Manufactura

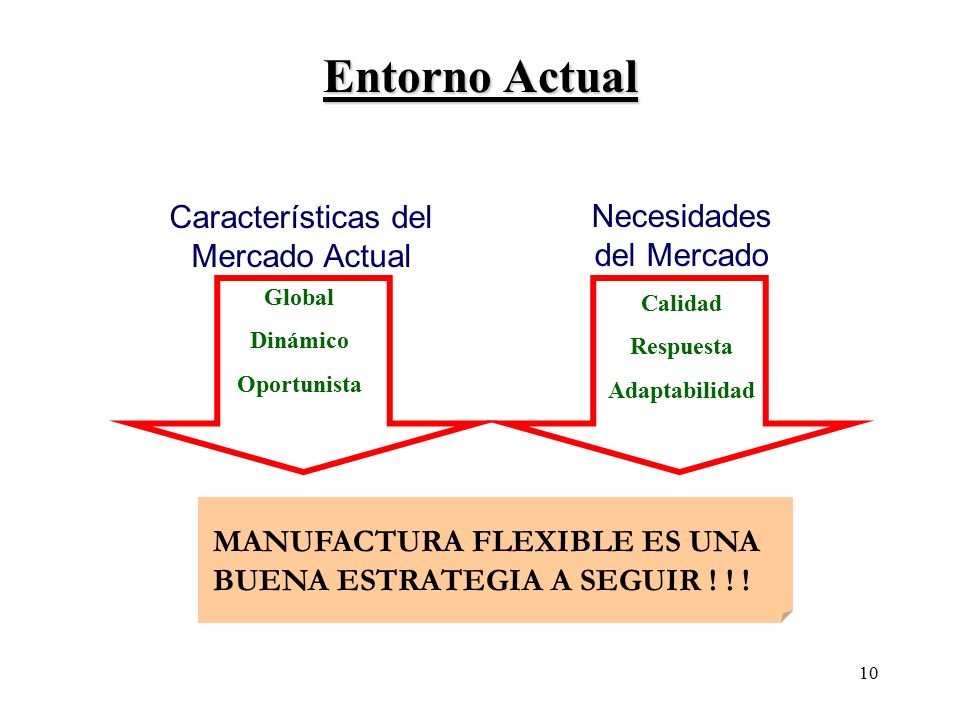

10 10 Entorno Actual Características del Mercado Actual Necesidades del Mercado MANUFACTURA FLEXIBLE ES UNA BUENA ESTRATEGIA A SEGUIR ! ! ! Global Dinámico Oportunista Calidad Respuesta Adaptabilidad

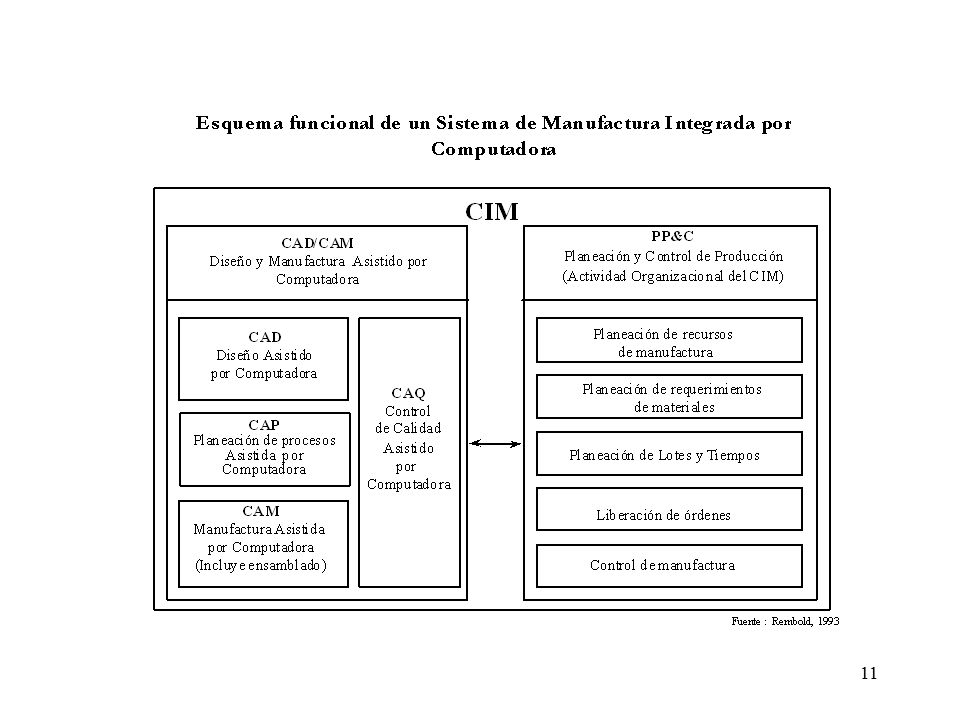

11 11

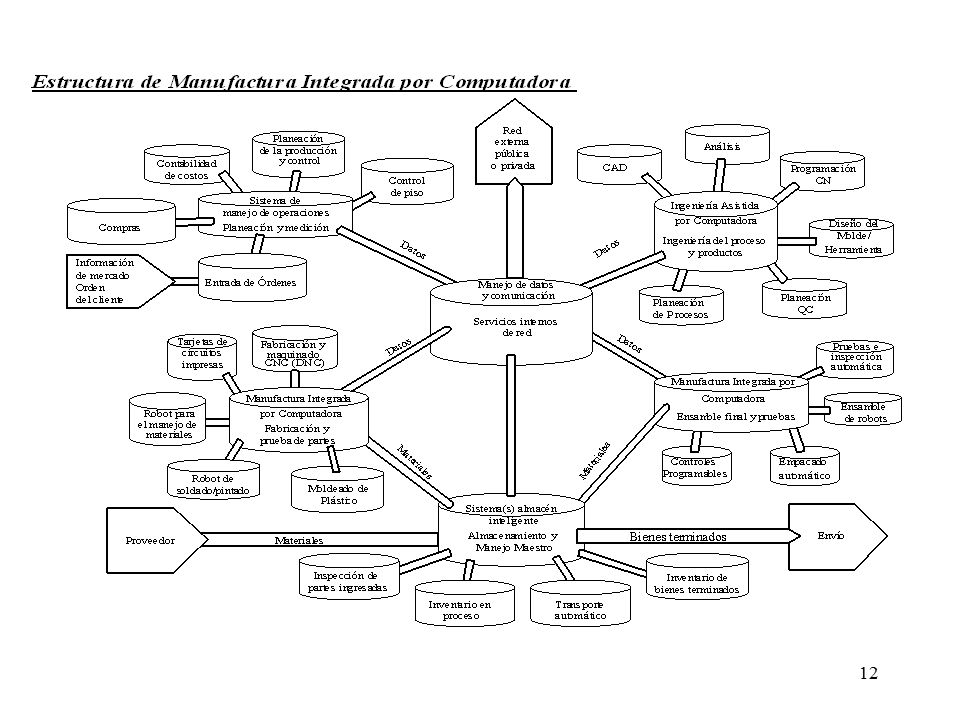

12 12

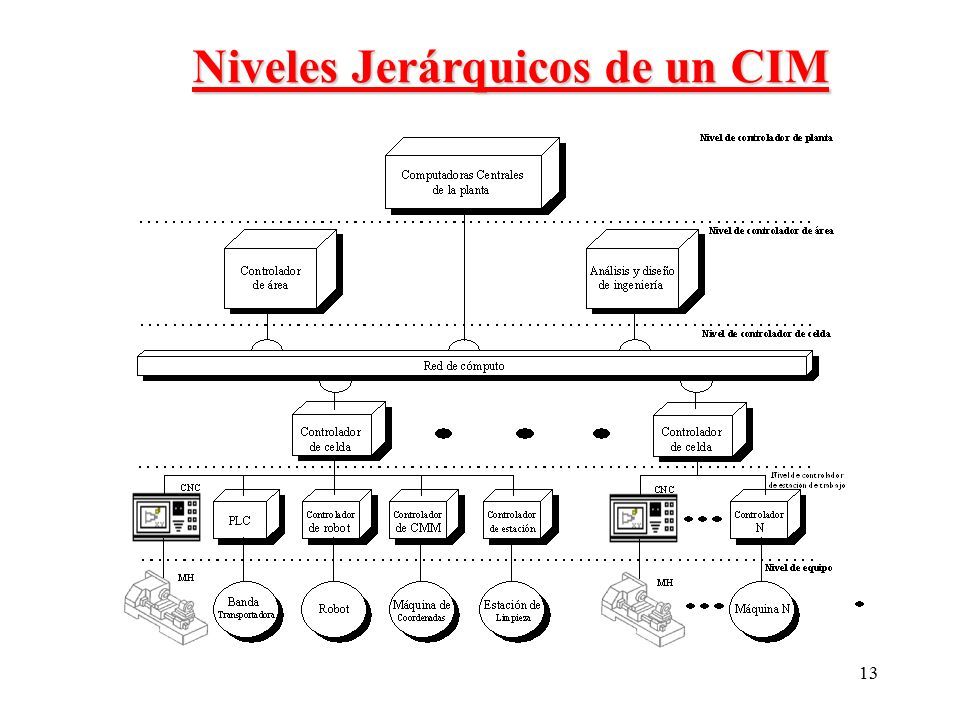

13 13 Niveles Jerárquicos de un CIM

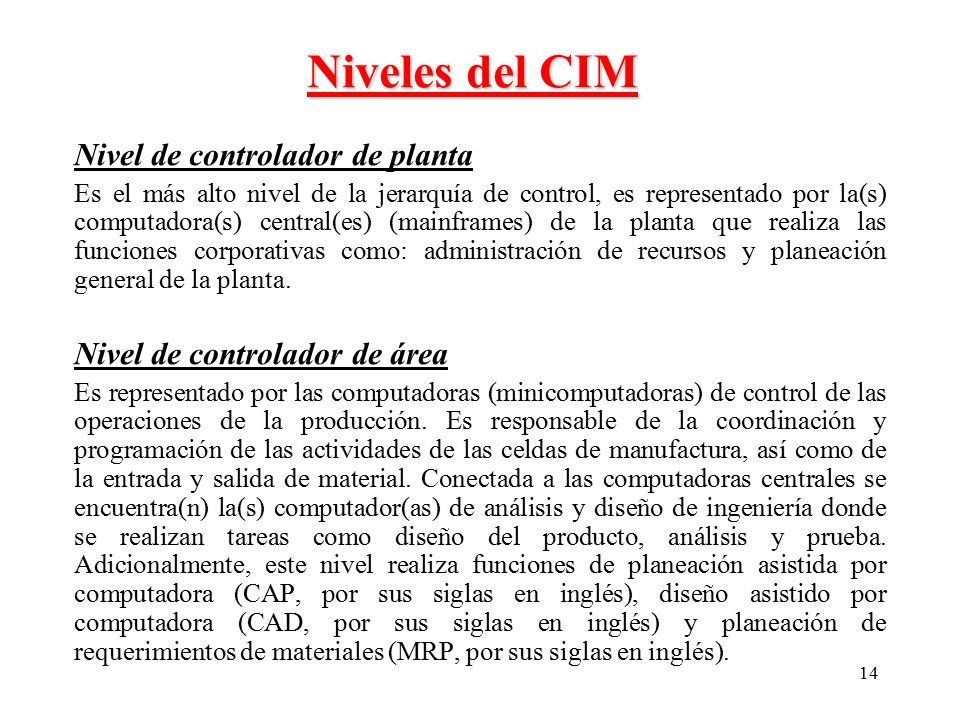

14 14 Niveles del CIM Nivel de controlador de planta Es el más alto nivel de la jerarquía de control, es representado por la(s) computadora(s) central(es) (mainframes) de la planta que realiza las funciones corporativas como: administración de recursos y planeación general de la planta. Nivel de controlador de área Es representado por las computadoras (minicomputadoras) de control de las operaciones de la producción. Es responsable de la coordinación y programación de las actividades de las celdas de manufactura, así como de la entrada y salida de material. Conectada a las computadoras centrales se encuentra(n) la(s) computador(as) de análisis y diseño de ingeniería donde se realizan tareas como diseño del producto, análisis y prueba. Adicionalmente, este nivel realiza funciones de planeación asistida por computadora (CAP, por sus siglas en inglés), diseño asistido por computadora (CAD, por sus siglas en inglés) y planeación de requerimientos de materiales (MRP, por sus siglas en inglés).

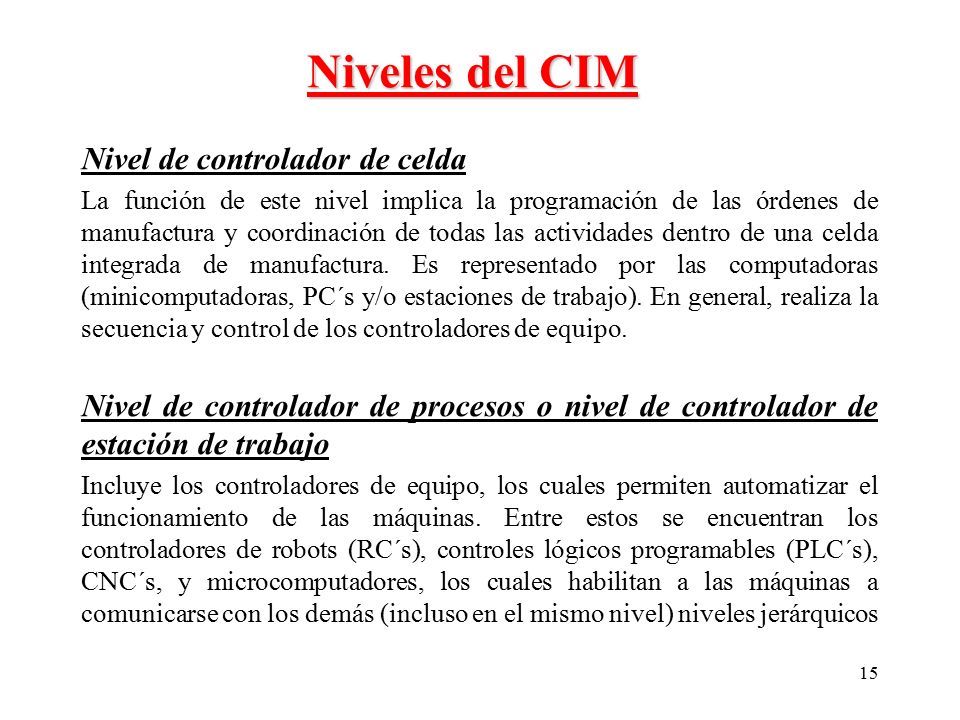

15 15 Nivel de controlador de celda La función de este nivel implica la programación de las órdenes de manufactura y coordinación de todas las actividades dentro de una celda integrada de manufactura. Es representado por las computadoras (minicomputadoras, PC´s y/o estaciones de trabajo). En general, realiza la secuencia y control de los controladores de equipo. Nivel de controlador de procesos o nivel de controlador de estación de trabajo Incluye los controladores de equipo, los cuales permiten automatizar el funcionamiento de las máquinas. Entre estos se encuentran los controladores de robots (RC´s), controles lógicos programables (PLC´s), CNC´s, y microcomputadores, los cuales habilitan a las máquinas a comunicarse con los demás (incluso en el mismo nivel) niveles jerárquicos Niveles del CIM

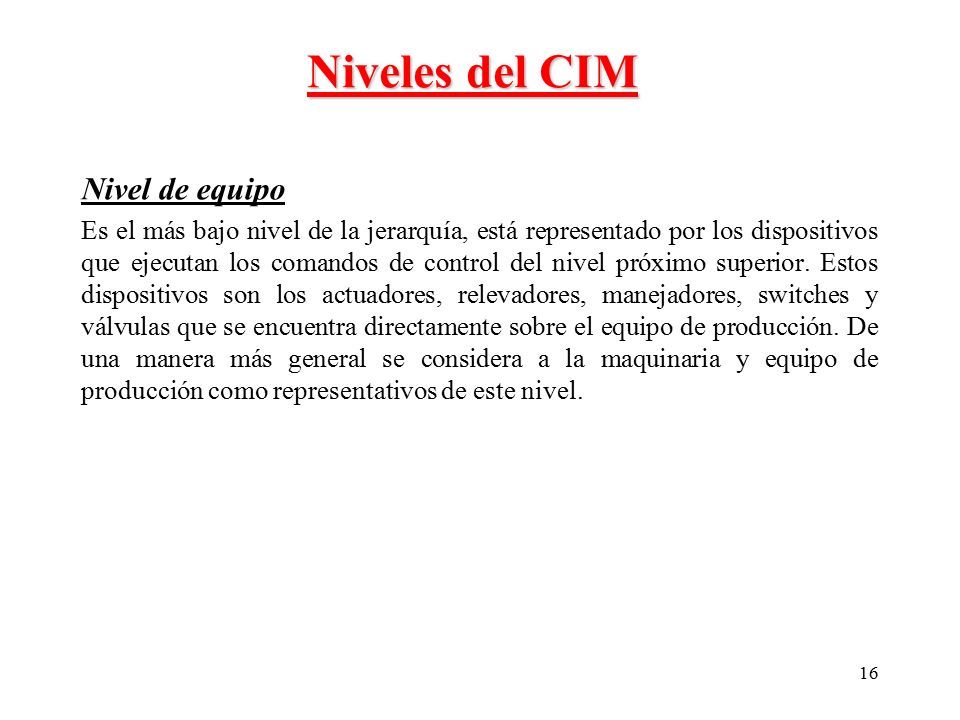

16 16 Nivel de equipo Es el más bajo nivel de la jerarquía, está representado por los dispositivos que ejecutan los comandos de control del nivel próximo superior. Estos dispositivos son los actuadores, relevadores, manejadores, switches y válvulas que se encuentra directamente sobre el equipo de producción. De una manera más general se considera a la maquinaria y equipo de producción como representativos de este nivel. Niveles del CIM

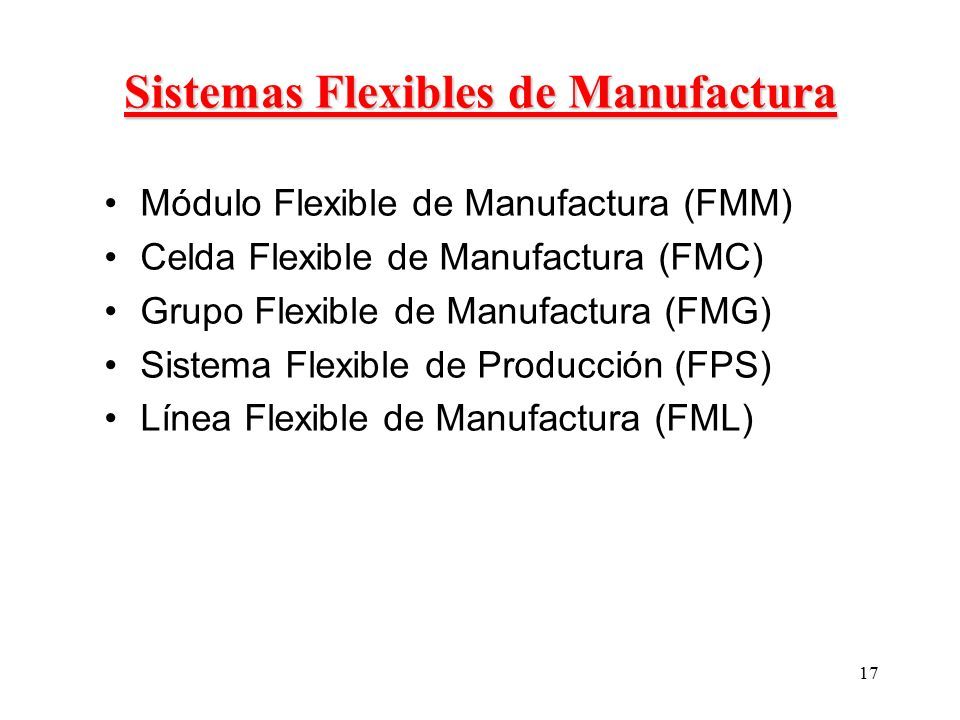

17 17 Módulo Flexible de Manufactura (FMM) Celda Flexible de Manufactura (FMC) Grupo Flexible de Manufactura (FMG) Sistema Flexible de Producción (FPS) Línea Flexible de Manufactura (FML) Sistemas Flexibles de Manufactura

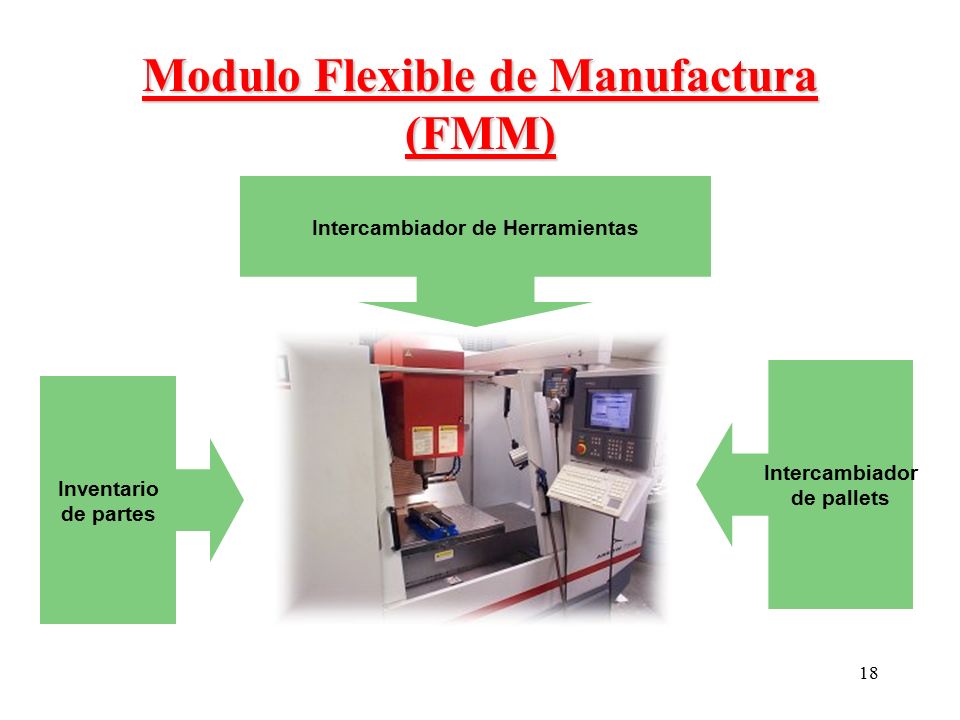

18 18 Modulo Flexible de Manufactura (FMM) Inventario de partes Intercambiador de Herramientas Intercambiador de pallets

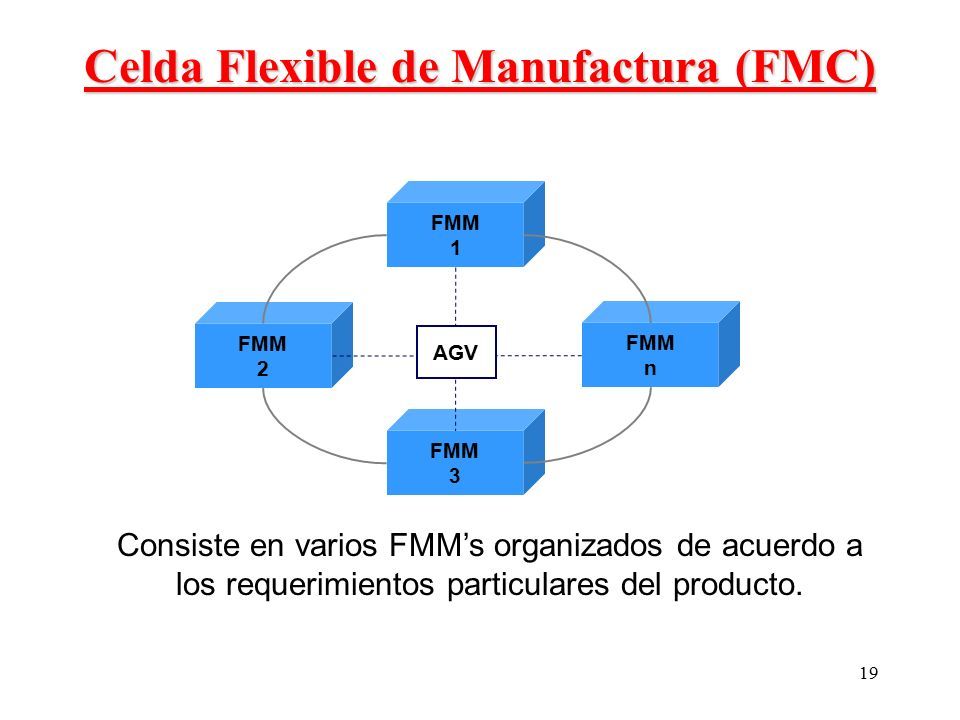

19 19 Celda Flexible de Manufactura (FMC) Consiste en varios FMM’s organizados de acuerdo a los requerimientos particulares del producto. FMM 1 FMM 3 FMM n FMM 2 AGV

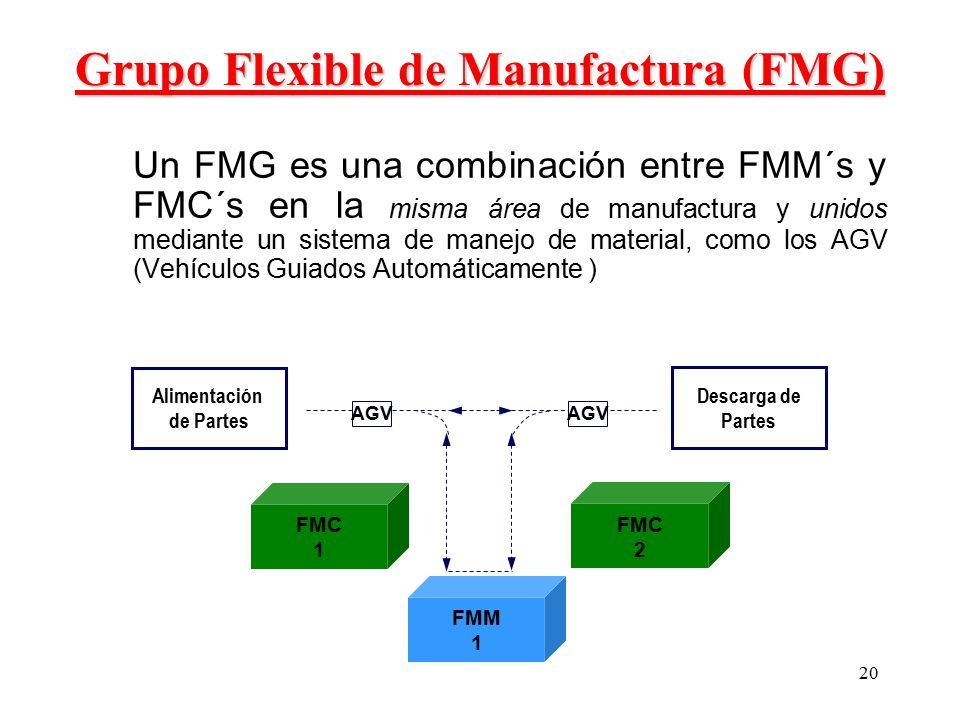

20 20 Grupo Flexible de Manufactura (FMG) Un FMG es una combinación entre FMM´s y FMC´s en la misma área de manufactura y unidos mediante un sistema de manejo de material, como los AGV (Vehículos Guiados Automáticamente ) AGV Alimentación de Partes FMM 1 FMC 2 FMC 1 Descarga de Partes

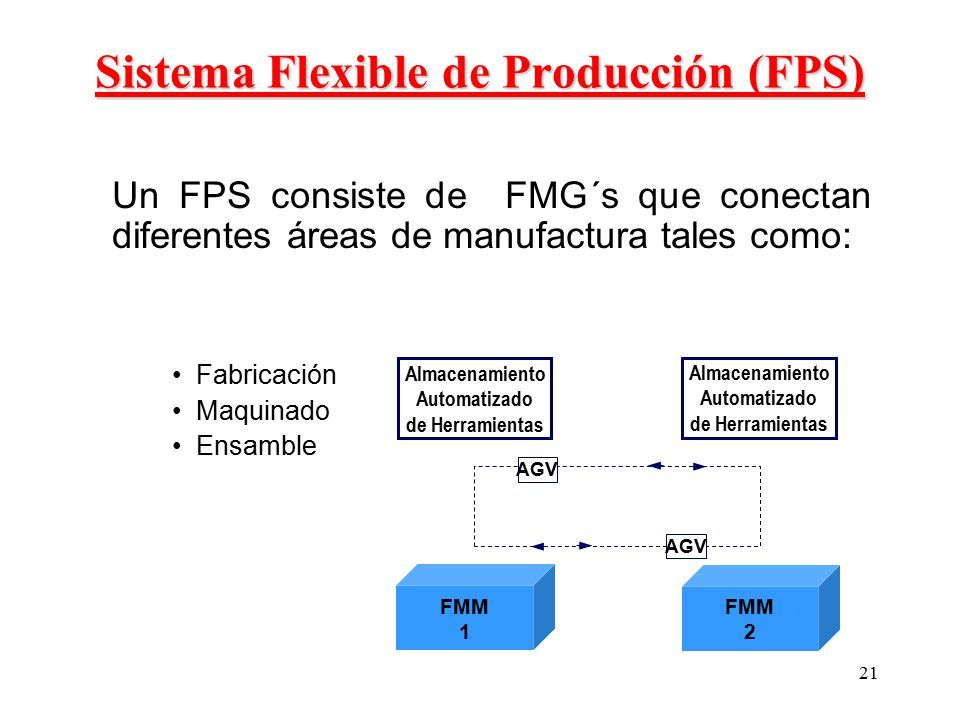

21 21 Sistema Flexible de Producción (FPS) Un FPS consiste de FMG´s que conectan diferentes áreas de manufactura tales como: Fabricación Maquinado Ensamble Almacenamiento Automatizado de Herramientas Almacenamiento Automatizado de Herramientas FMM 1 FMM 2 AGV

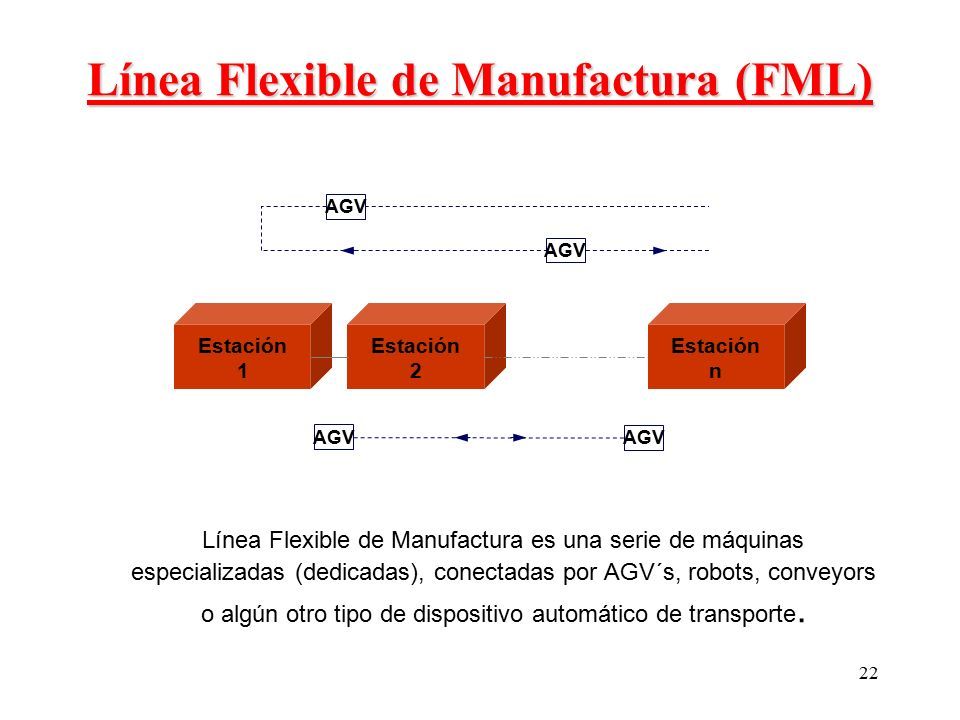

22 22 Línea Flexible de Manufactura (FML) Línea Flexible de Manufactura es una serie de máquinas especializadas (dedicadas), conectadas por AGV´s, robots, conveyors o algún otro tipo de dispositivo automático de transporte. AGV Estación 1 Estación 2 Estación n AGV

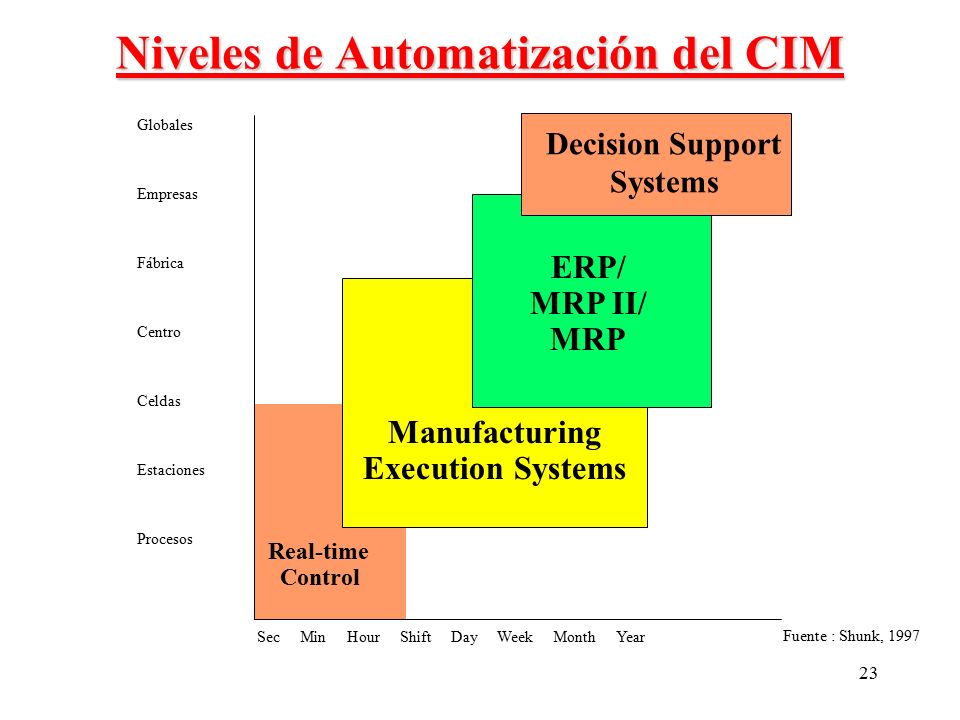

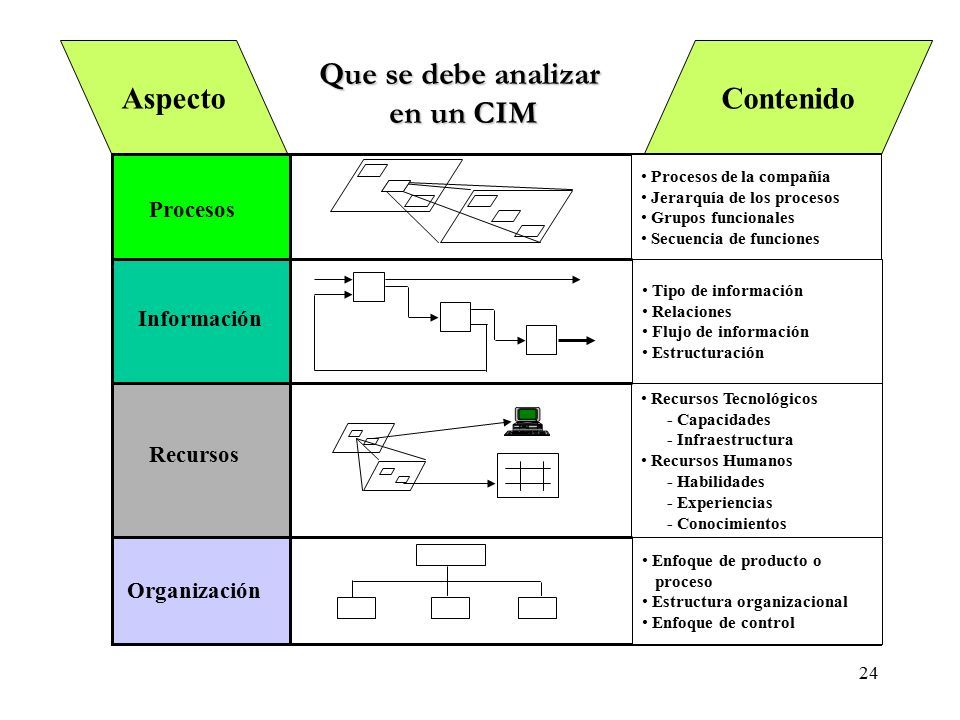

23 23 Sec Min Hour Shift Day Week Month Year Globales Empresas Fábrica Centro Celdas Estaciones Procesos Manufacturing Execution Systems Real-time Control ERP/ MRP II/ MRP Decision Support Systems Fuente : Shunk, 1997 Niveles de Automatización del CIM
