Detectores - IRIS Es una gama de detectores que representan una innovación en la detección de incendios ID100 - DETECTOR DE HUMO ID200 - DETECTOR DE CALOR.

Presentación del tema: "Detectores - IRIS Es una gama de detectores que representan una innovación en la detección de incendios ID100 - DETECTOR DE HUMO ID200 - DETECTOR DE CALOR."— Transcripción de la presentación:

1

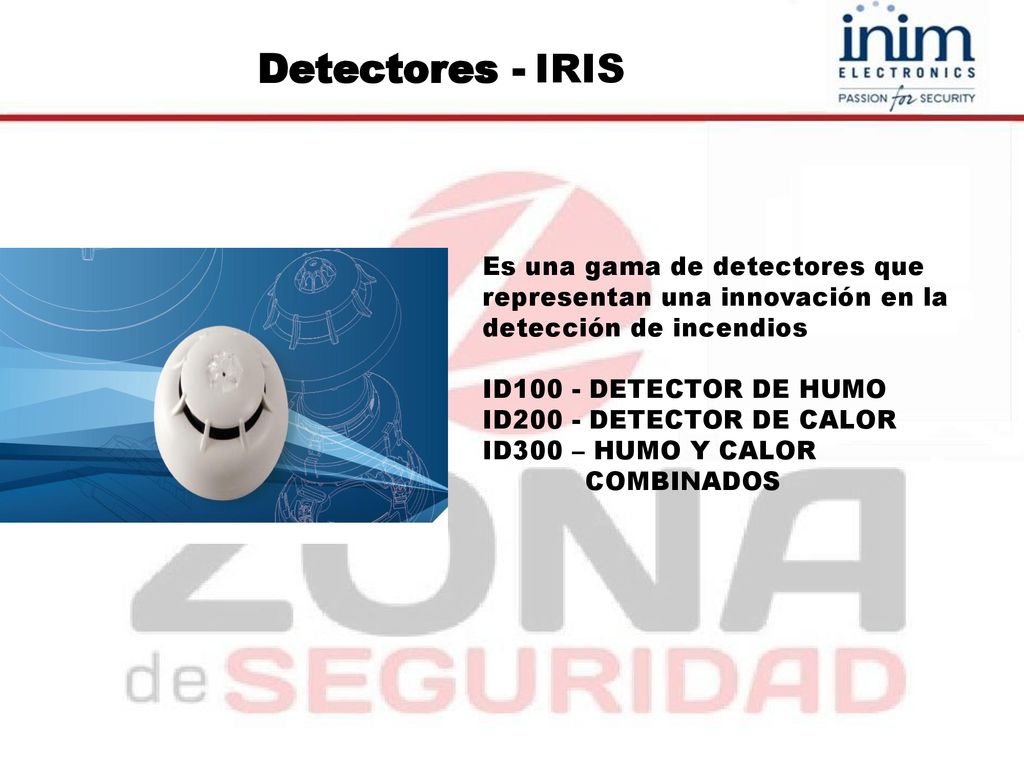

2 Detectores - IRIS Es una gama de detectores que representan una innovación en la detección de incendios ID100 - DETECTOR DE HUMO ID200 - DETECTOR DE CALOR ID300 – HUMO Y CALOR COMBINADOS

3 Es un producto 100% italiano
Los detectores IRIS han sido diseñados y fabricados en INIM electrónica

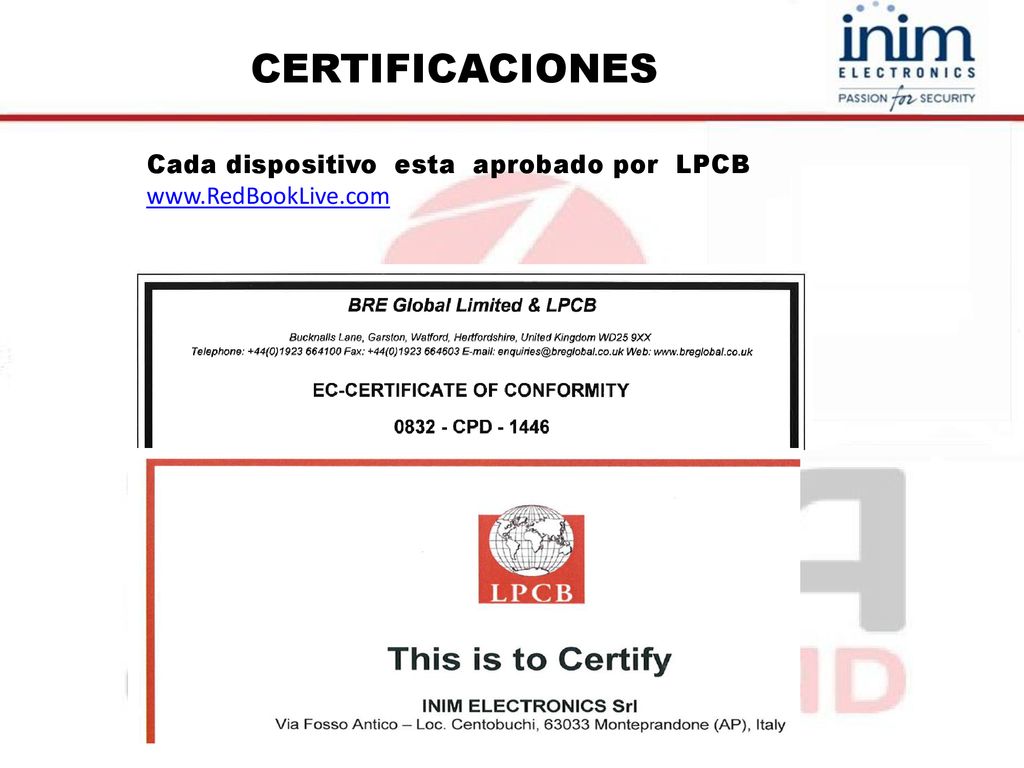

4 CERTIFICACIONES Cada dispositivo esta aprobado por LPCB

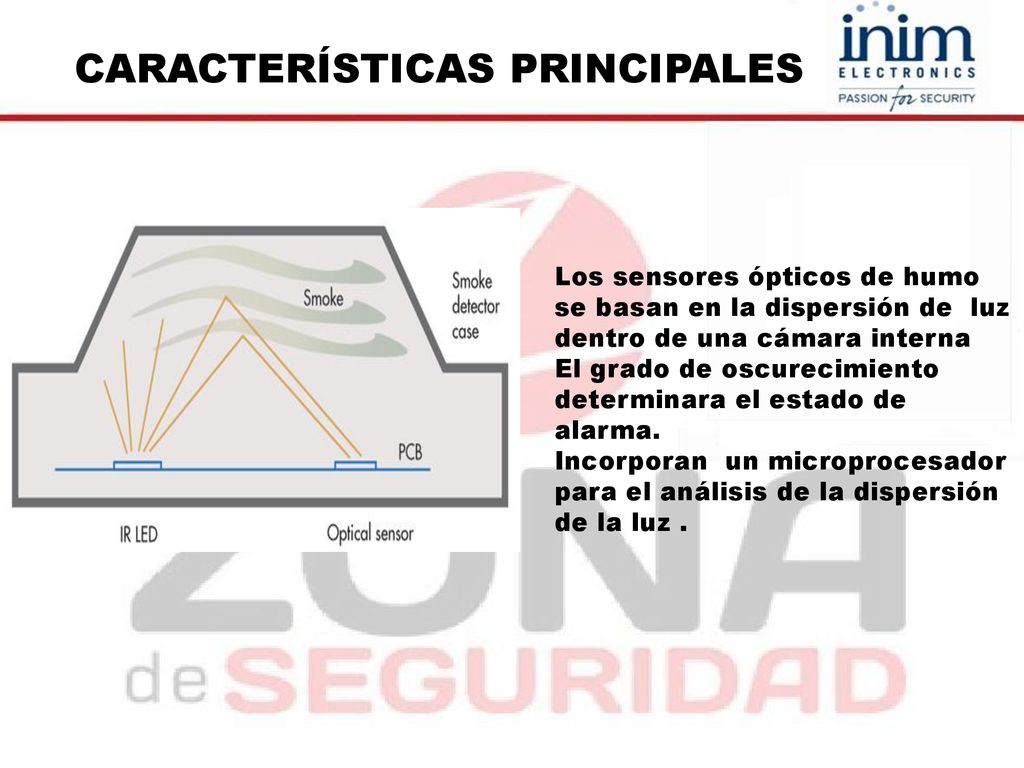

5 CARACTERÍSTICAS PRINCIPALES
Los sensores ópticos de humo se basan en la dispersión de luz dentro de una cámara interna El grado de oscurecimiento determinara el estado de alarma. Incorporan un microprocesador para el análisis de la dispersión de la luz .

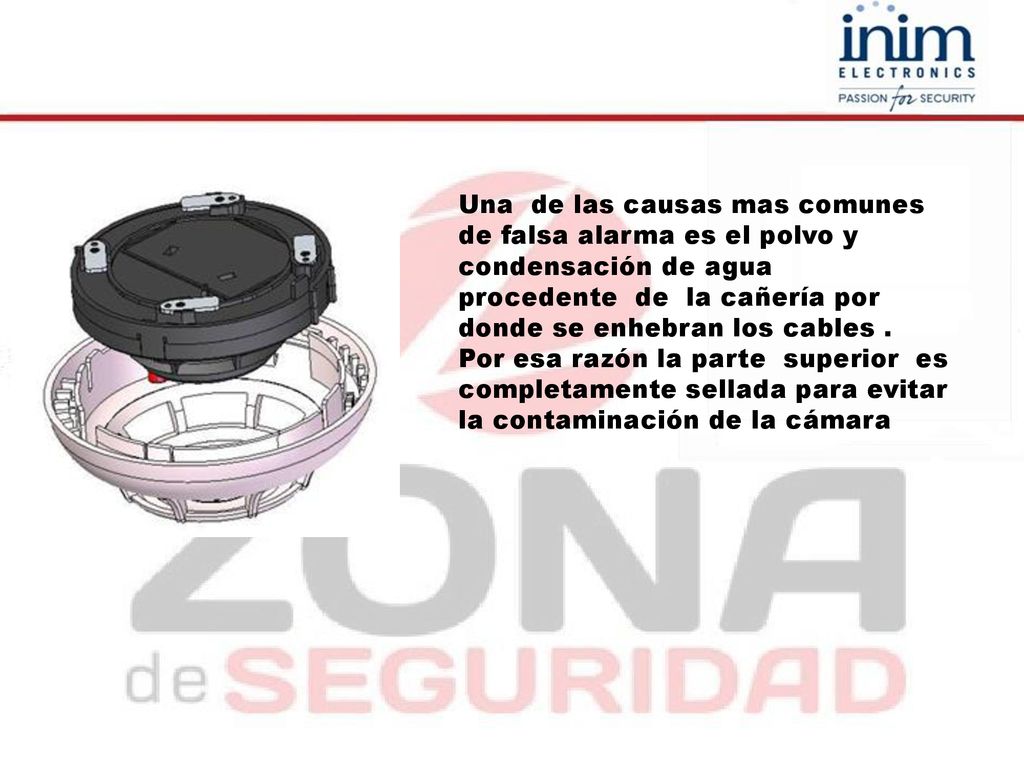

6 Una de las causas mas comunes de falsa alarma es el polvo y condensación de agua procedente de la cañería por donde se enhebran los cables . Por esa razón la parte superior es completamente sellada para evitar la contaminación de la cámara

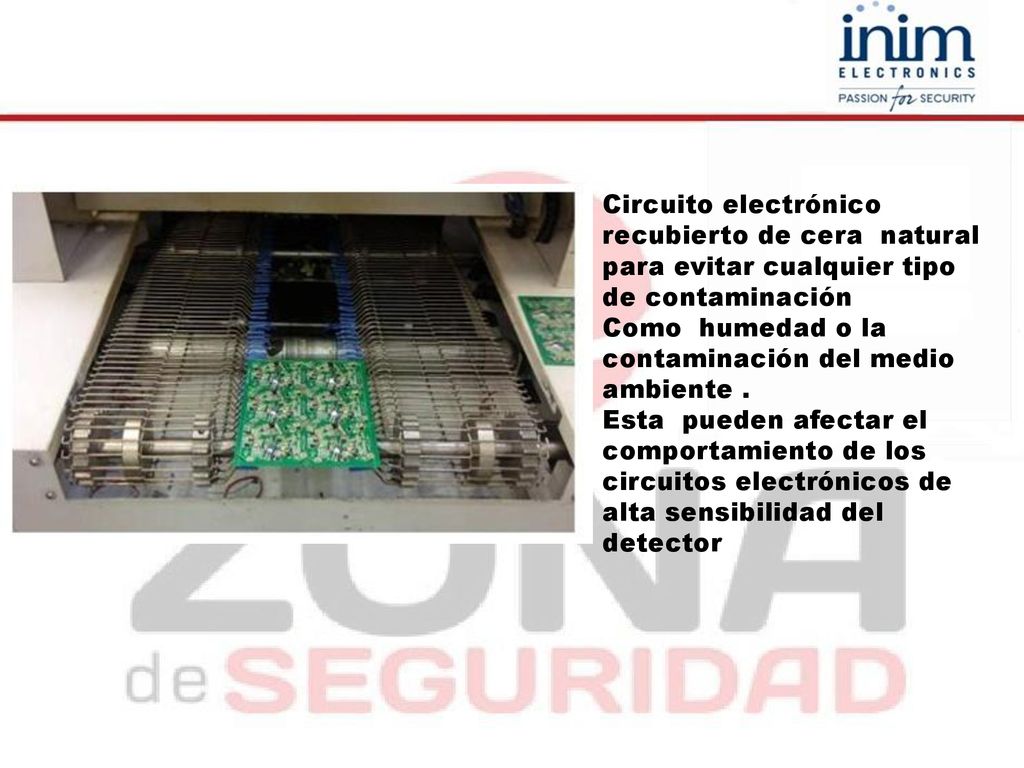

7 Circuito electrónico recubierto de cera natural para evitar cualquier tipo de contaminación
Como humedad o la contaminación del medio ambiente . Esta pueden afectar el comportamiento de los circuitos electrónicos de alta sensibilidad del detector

8

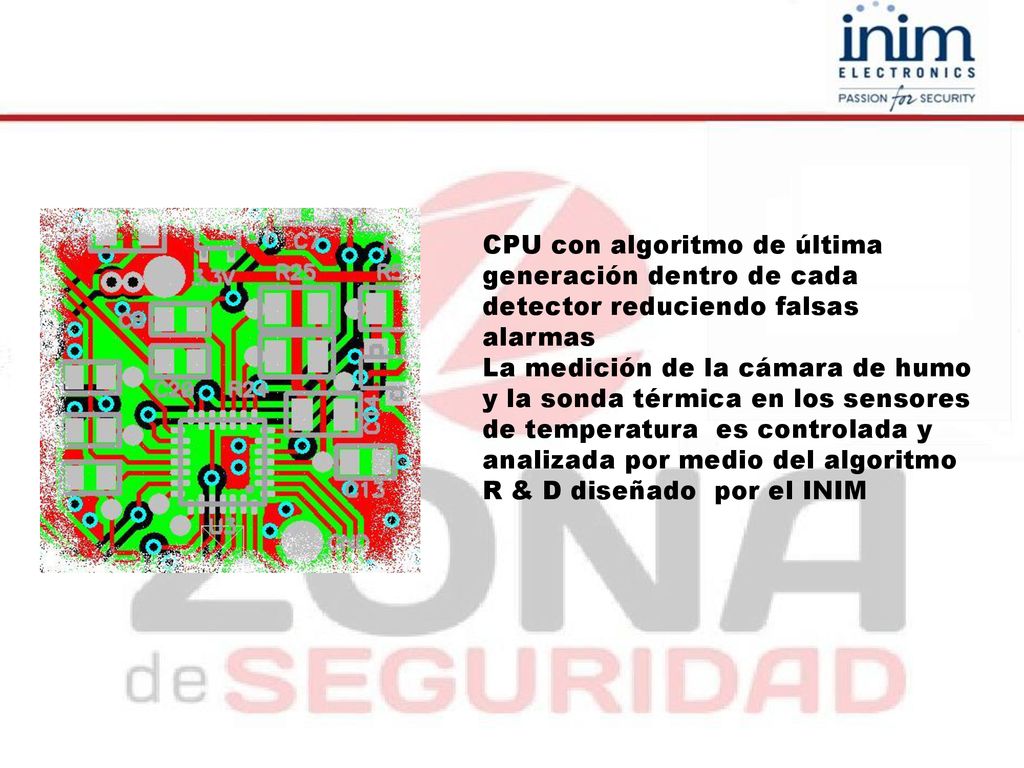

9 CPU con algoritmo de última generación dentro de cada detector reduciendo falsas alarmas
La medición de la cámara de humo y la sonda térmica en los sensores de temperatura es controlada y analizada por medio del algoritmo R & D diseñado por el INIM

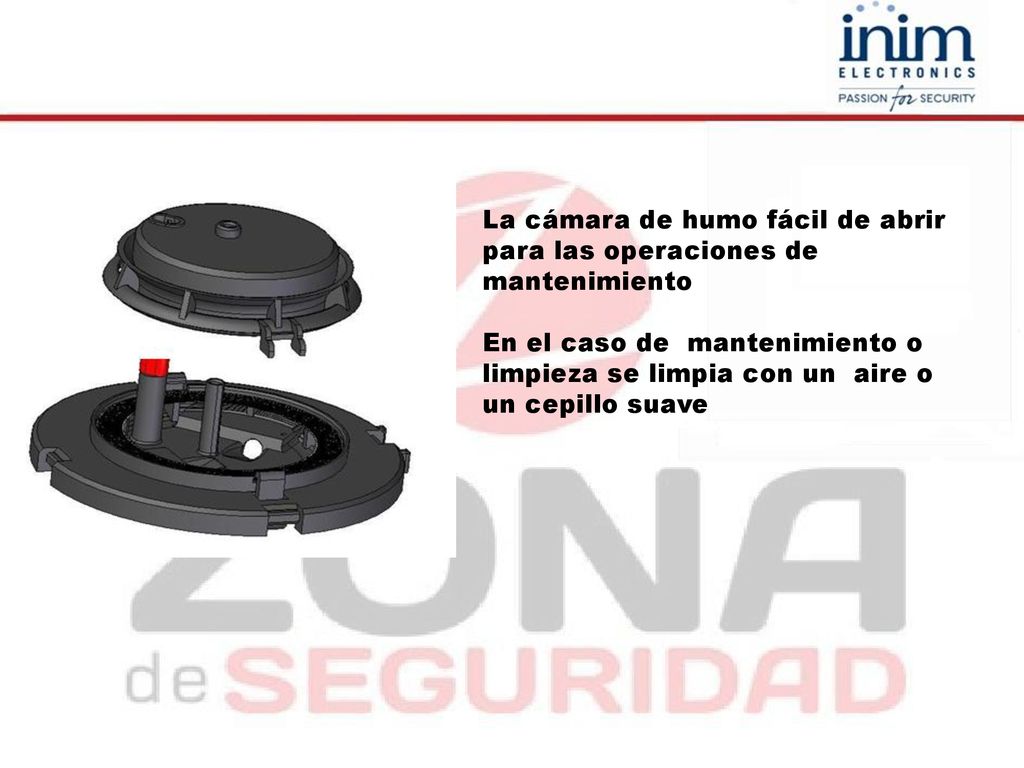

10 La cámara de humo fácil de abrir para las operaciones de mantenimiento
En el caso de mantenimiento o limpieza se limpia con un aire o un cepillo suave

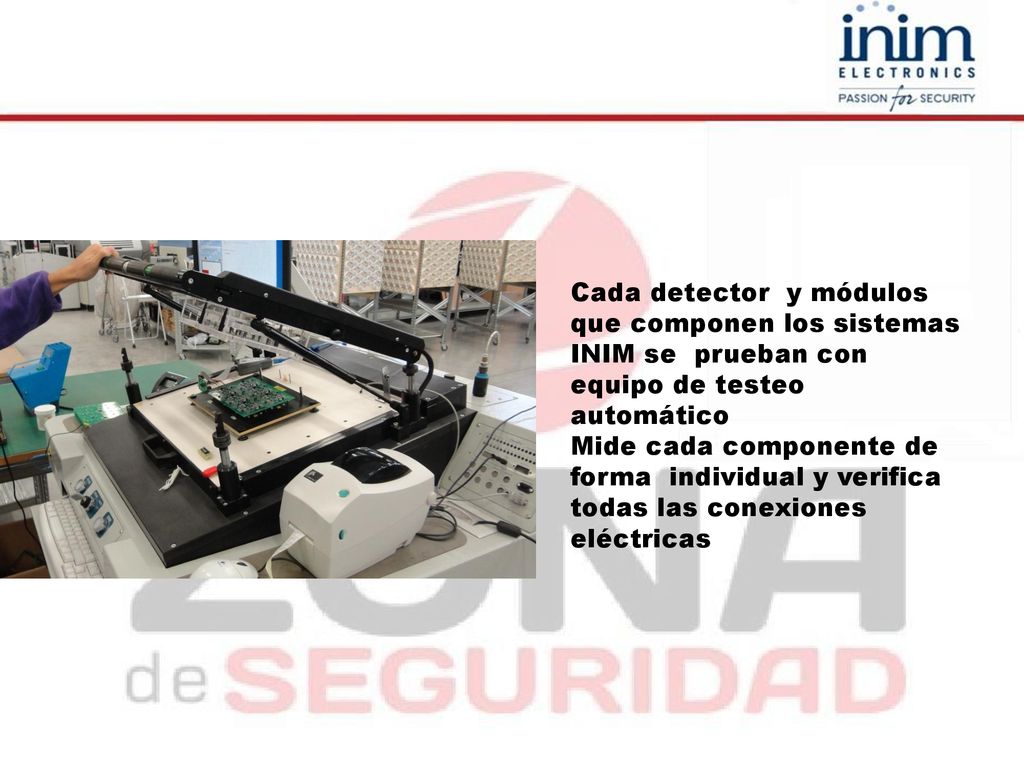

11 Cada detector y módulos que componen los sistemas INIM se prueban con equipo de testeo automático
Mide cada componente de forma individual y verifica todas las conexiones eléctricas

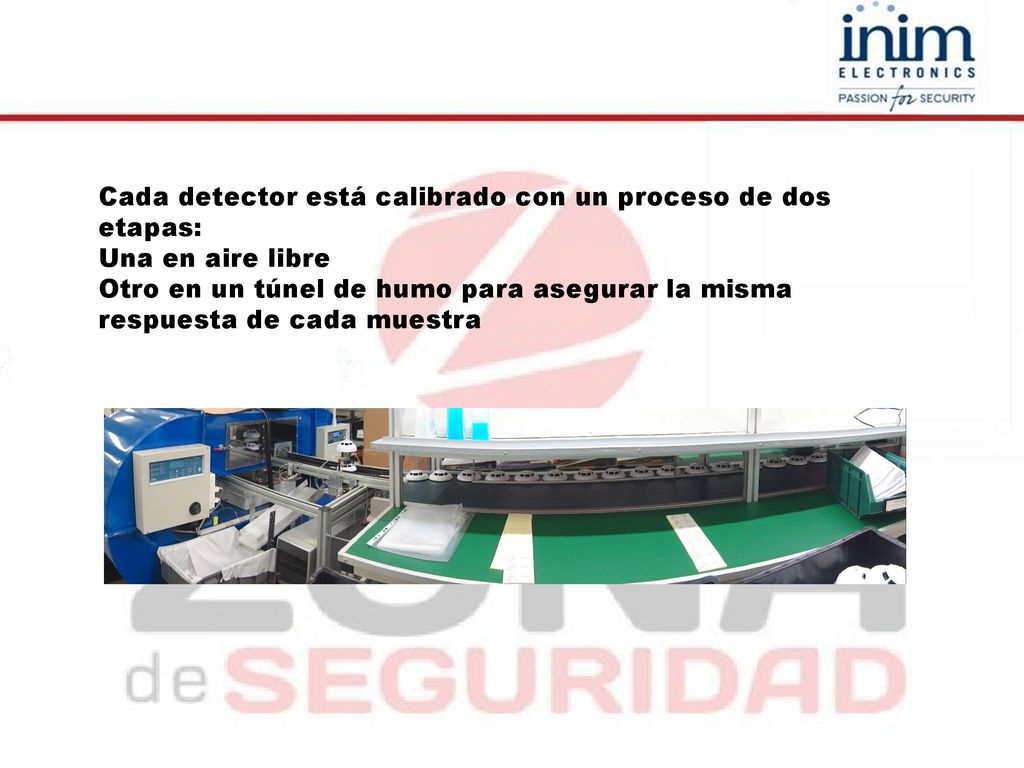

12 Cada detector está calibrado con un proceso de dos etapas:
Una en aire libre Otro en un túnel de humo para asegurar la misma respuesta de cada muestra

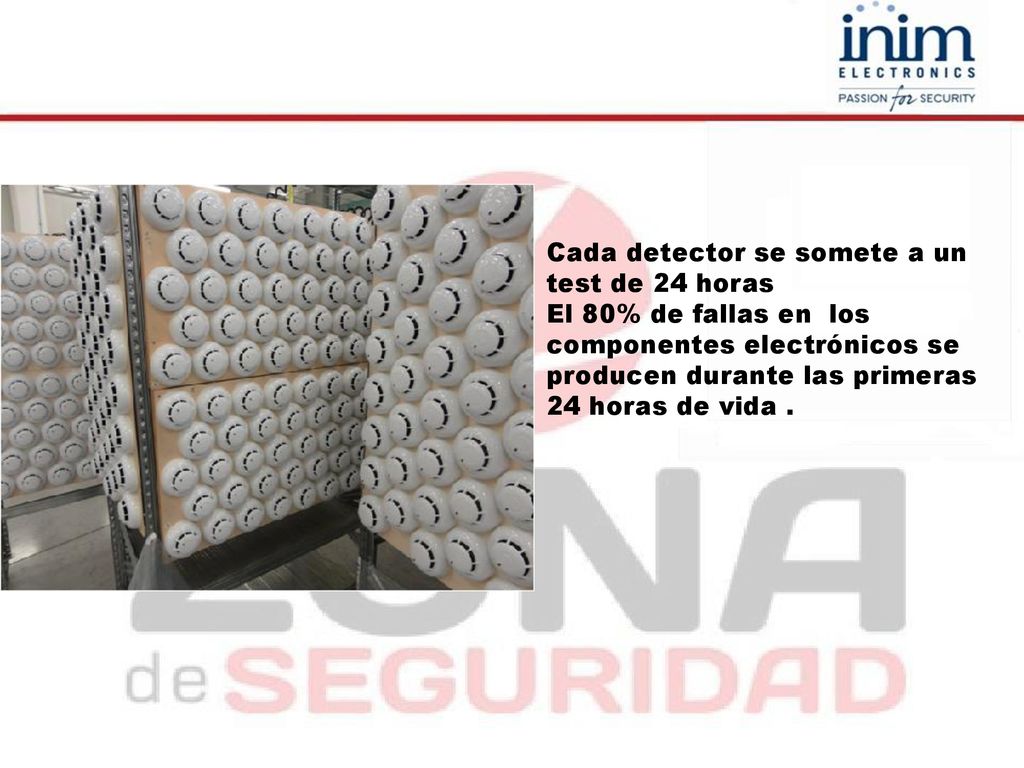

13 Cada detector se somete a un test de 24 horas
El 80% de fallas en los componentes electrónicos se producen durante las primeras 24 horas de vida .

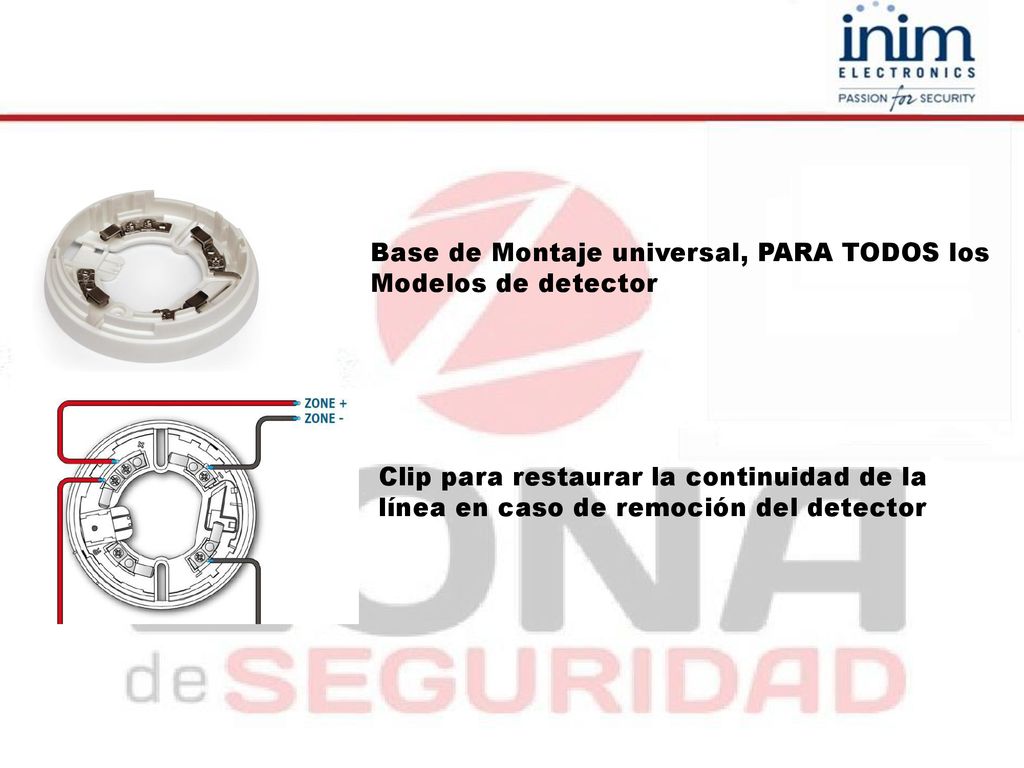

14 Base de Montaje universal, PARA TODOS los Modelos de detector
Clip para restaurar la continuidad de la línea en caso de remoción del detector

15 La configuración de los sensores se puede realizara por PC .
Asignándoles diferente parámetros de trabajo a cada sensor .

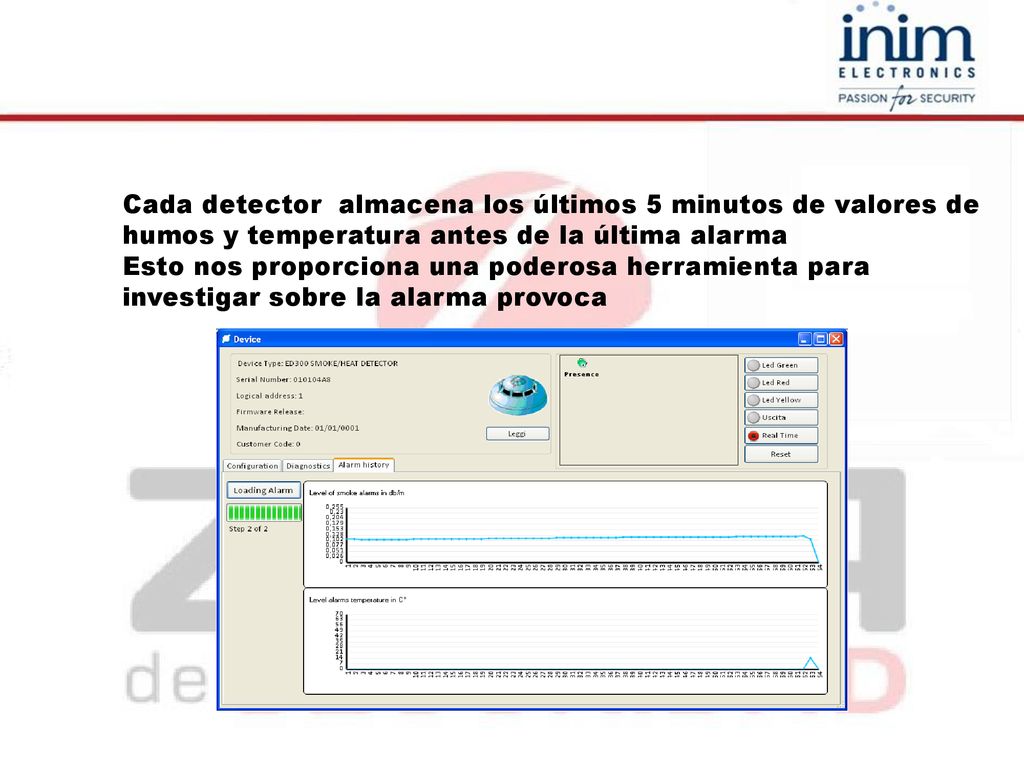

16 Cada detector almacena los últimos 5 minutos de valores de humos y temperatura antes de la última alarma Esto nos proporciona una poderosa herramienta para investigar sobre la alarma provoca

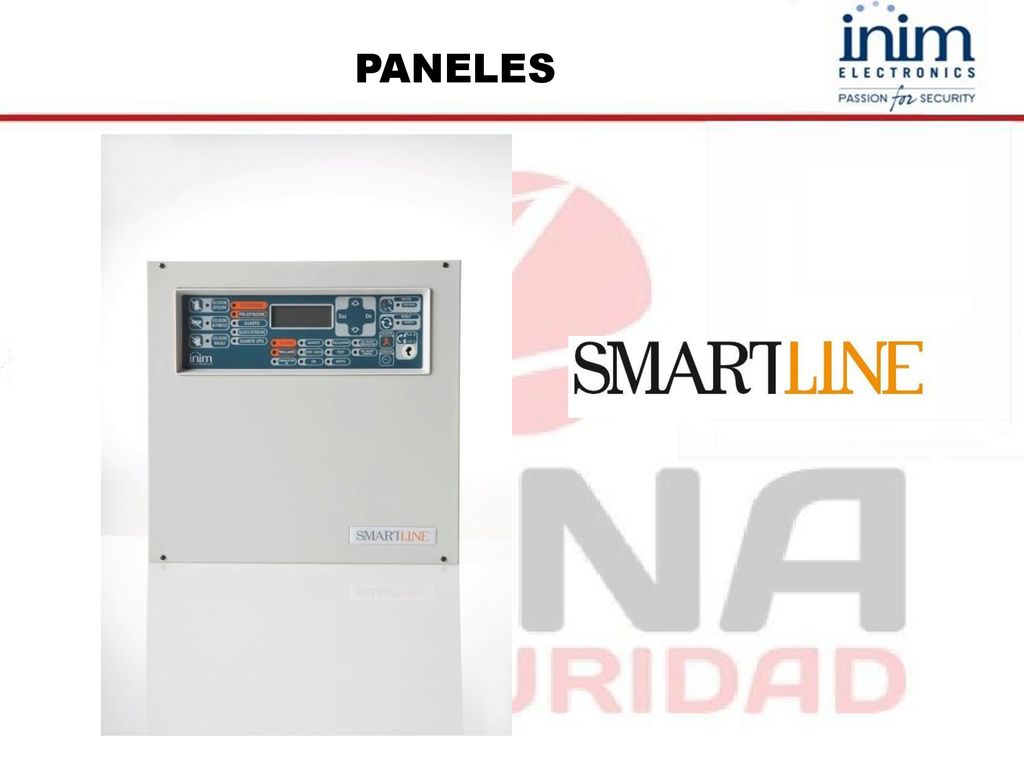

17 PANELES

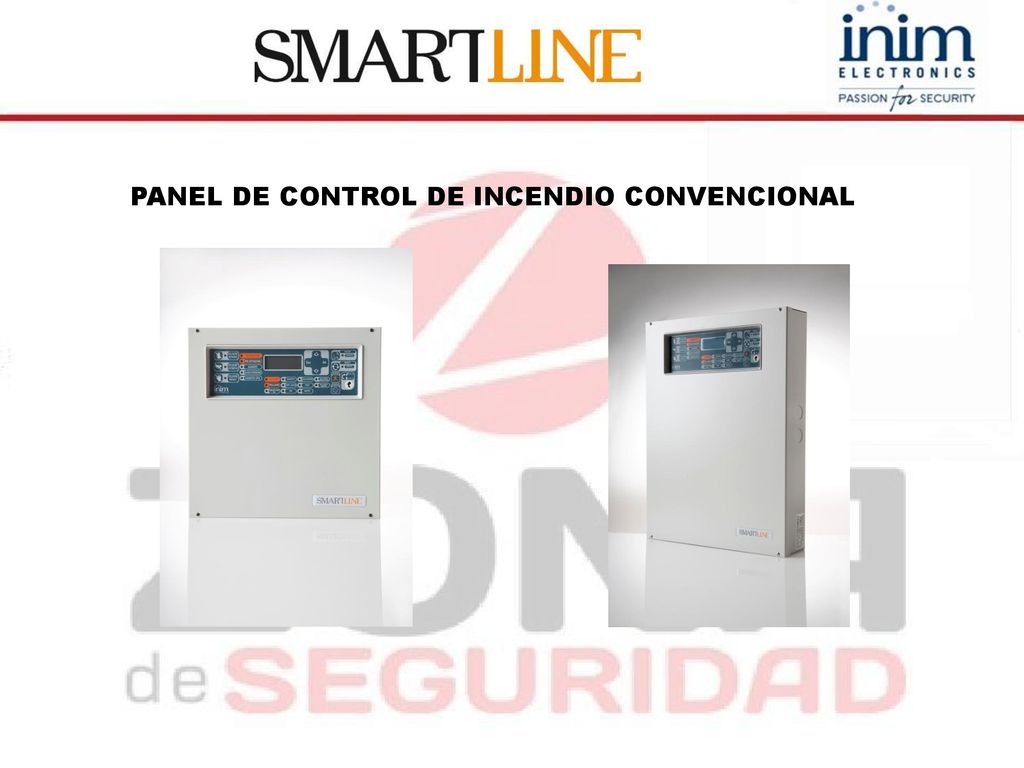

18 PANEL DE CONTROL DE INCENDIO CONVENCIONAL

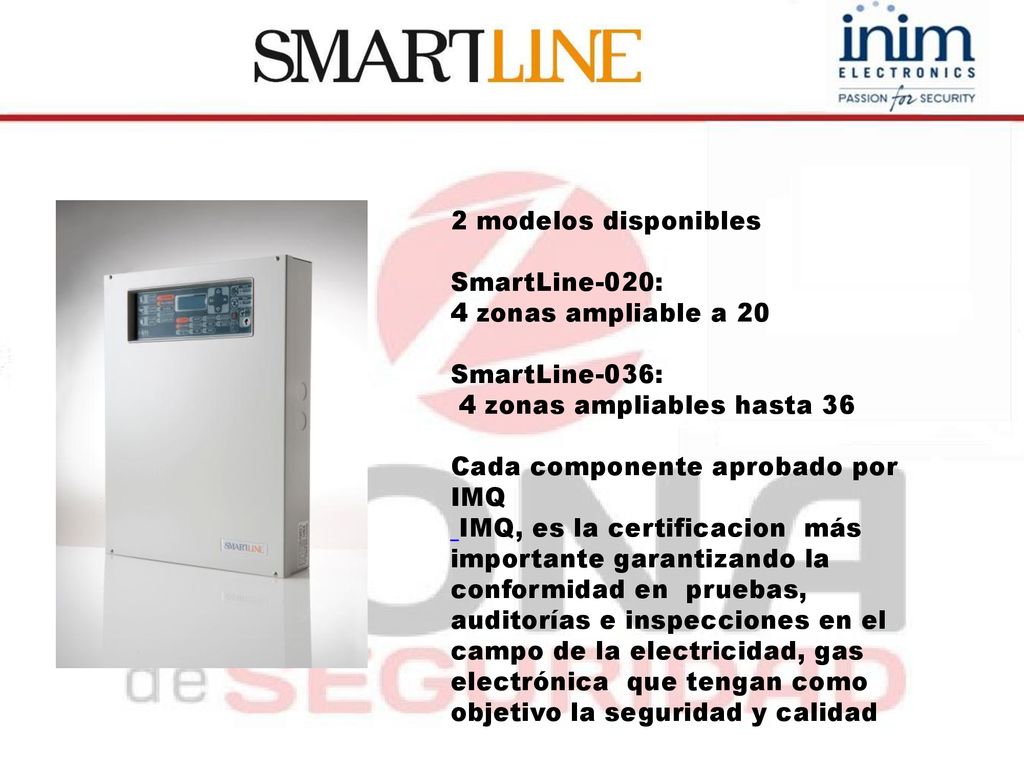

19 2 modelos disponibles SmartLine-020: 4 zonas ampliable a 20 SmartLine-036: 4 zonas ampliables hasta 36 Cada componente aprobado por IMQ IMQ, es la certificacion más importante garantizando la conformidad en pruebas, auditorías e inspecciones en el campo de la electricidad, gas electrónica que tengan como objetivo la seguridad y calidad

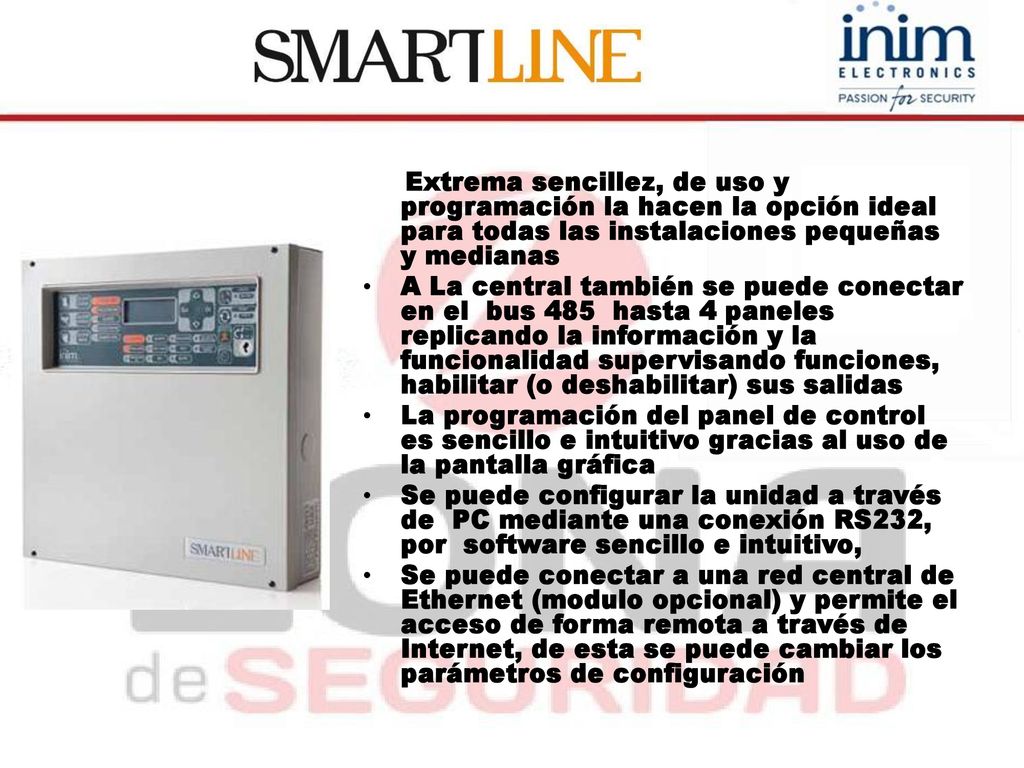

20 Extrema sencillez, de uso y programación la hacen la opción ideal para todas las instalaciones pequeñas y medianas A La central también se puede conectar en el bus 485 hasta 4 paneles replicando la información y la funcionalidad supervisando funciones, habilitar (o deshabilitar) sus salidas La programación del panel de control es sencillo e intuitivo gracias al uso de la pantalla gráfica Se puede configurar la unidad a través de PC mediante una conexión RS232, por software sencillo e intuitivo, Se puede conectar a una red central de Ethernet (modulo opcional) y permite el acceso de forma remota a través de Internet, de esta se puede cambiar los parámetros de configuración

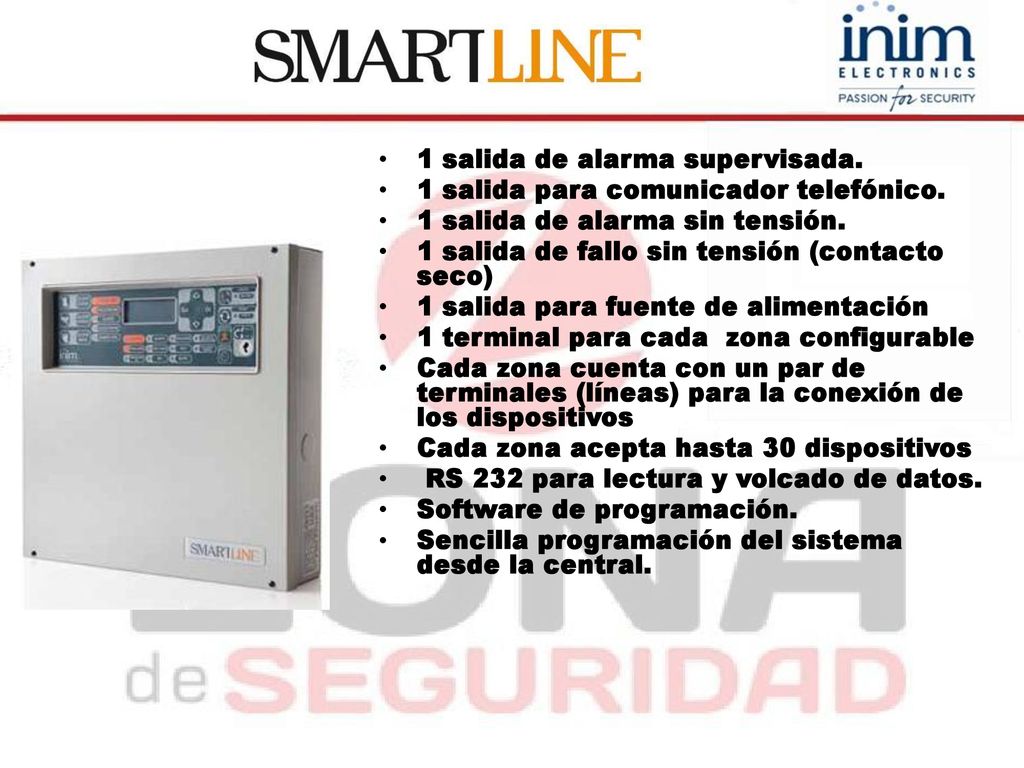

21 1 salida de alarma supervisada.
1 salida para comunicador telefónico. 1 salida de alarma sin tensión. 1 salida de fallo sin tensión (contacto seco) 1 salida para fuente de alimentación 1 terminal para cada zona configurable Cada zona cuenta con un par de terminales (líneas) para la conexión de los dispositivos Cada zona acepta hasta 30 dispositivos RS 232 para lectura y volcado de datos. Software de programación. Sencilla programación del sistema desde la central.

22

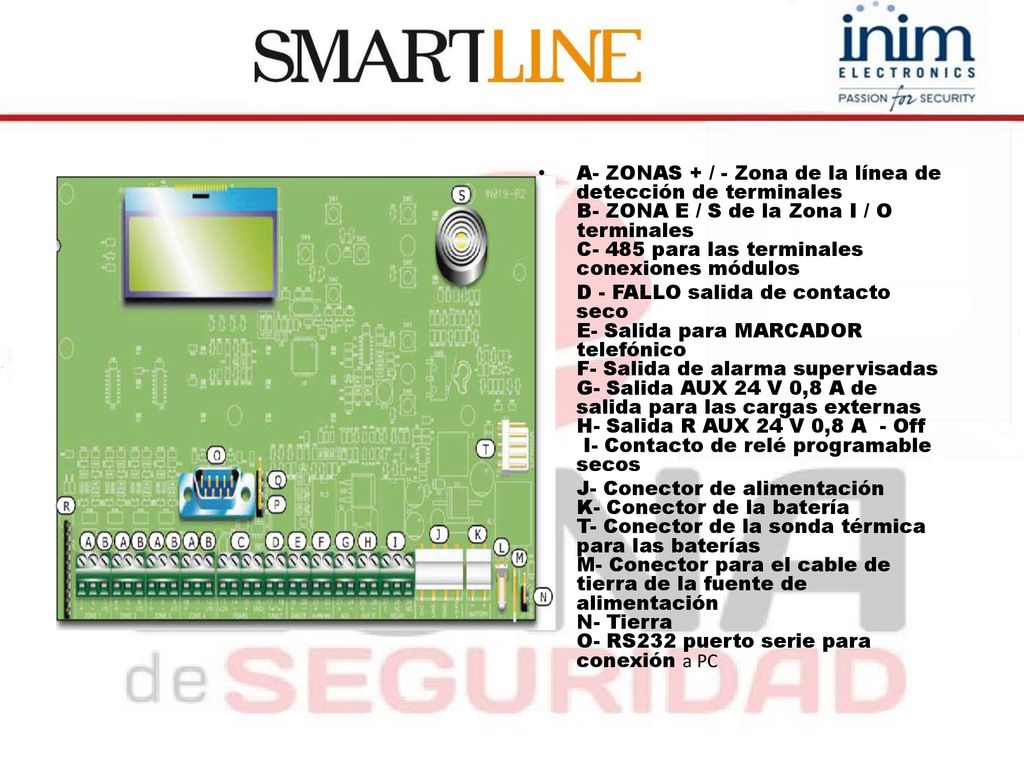

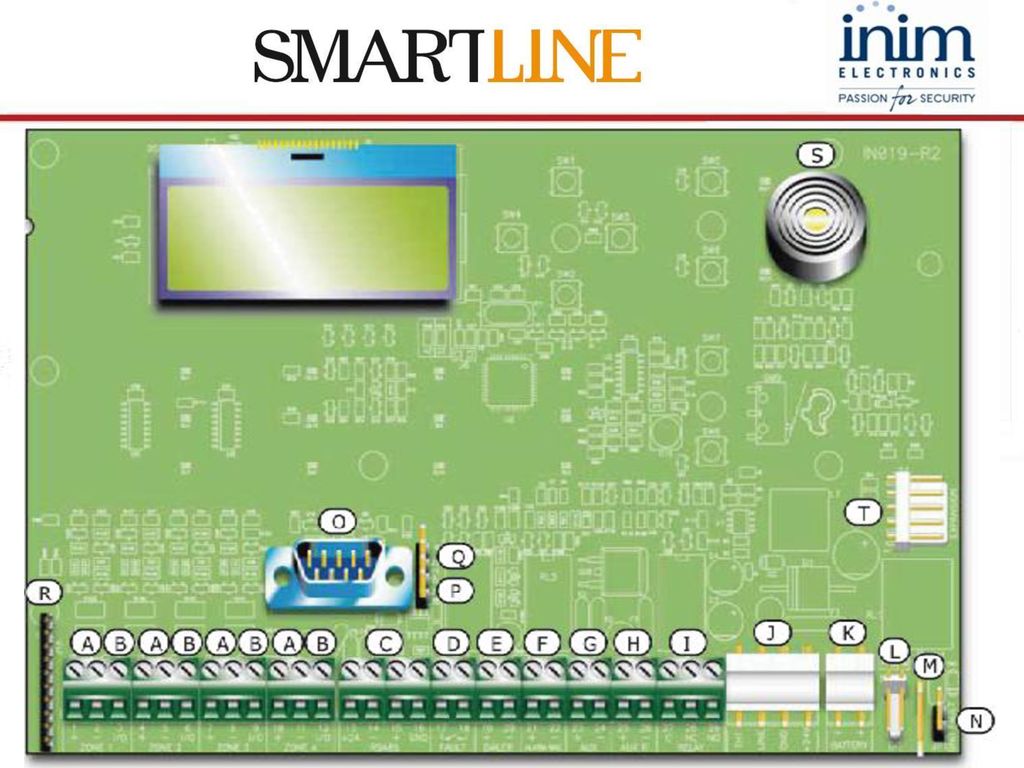

23 A- ZONAS + / - Zona de la línea de detección de terminales B- ZONA E / S de la Zona I / O terminales C- 485 para las terminales conexiones módulos D - FALLO salida de contacto seco E- Salida para MARCADOR telefónico F- Salida de alarma supervisadas G- Salida AUX 24 V 0,8 A de salida para las cargas externas H- Salida R AUX 24 V 0,8 A - Off I- Contacto de relé programable secos J- Conector de alimentación K- Conector de la batería T- Conector de la sonda térmica para las baterías M- Conector para el cable de tierra de la fuente de alimentación N- Tierra O- RS232 puerto serie para conexión a PC

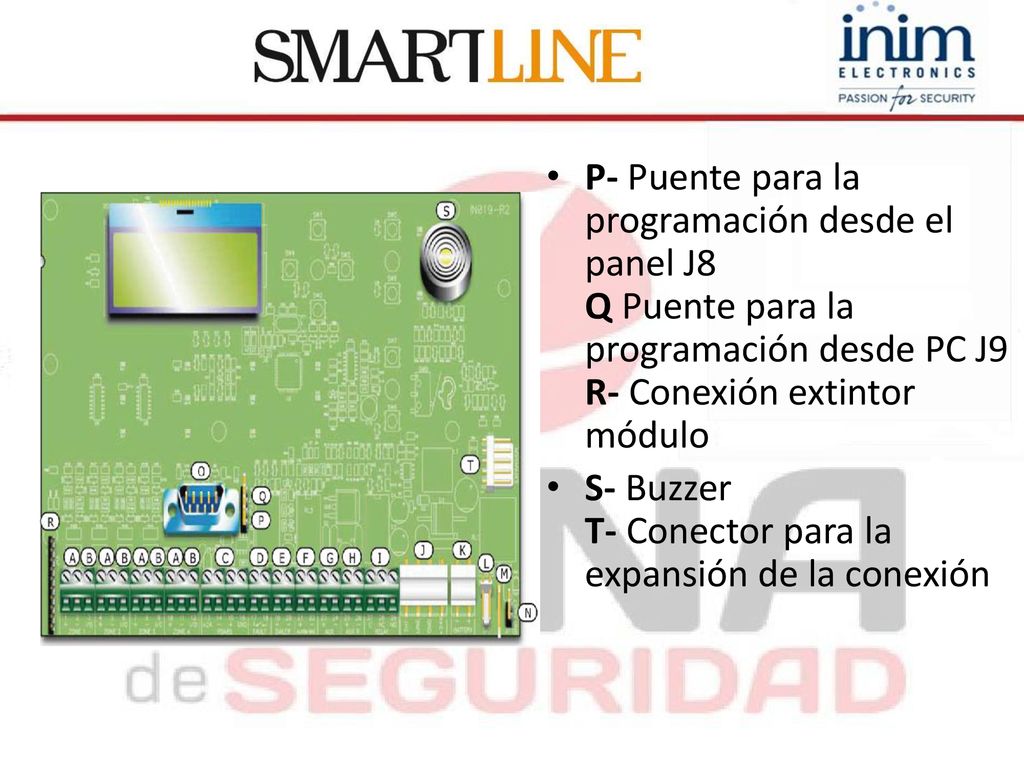

24 P- Puente para la programación desde el panel J8 Q Puente para la programación desde PC J9 R- Conexión extintor módulo S- Buzzer T- Conector para la expansión de la conexión

25 El panel puede discernir en la misma línea si se dispara la alarma de un detector o un pulsador

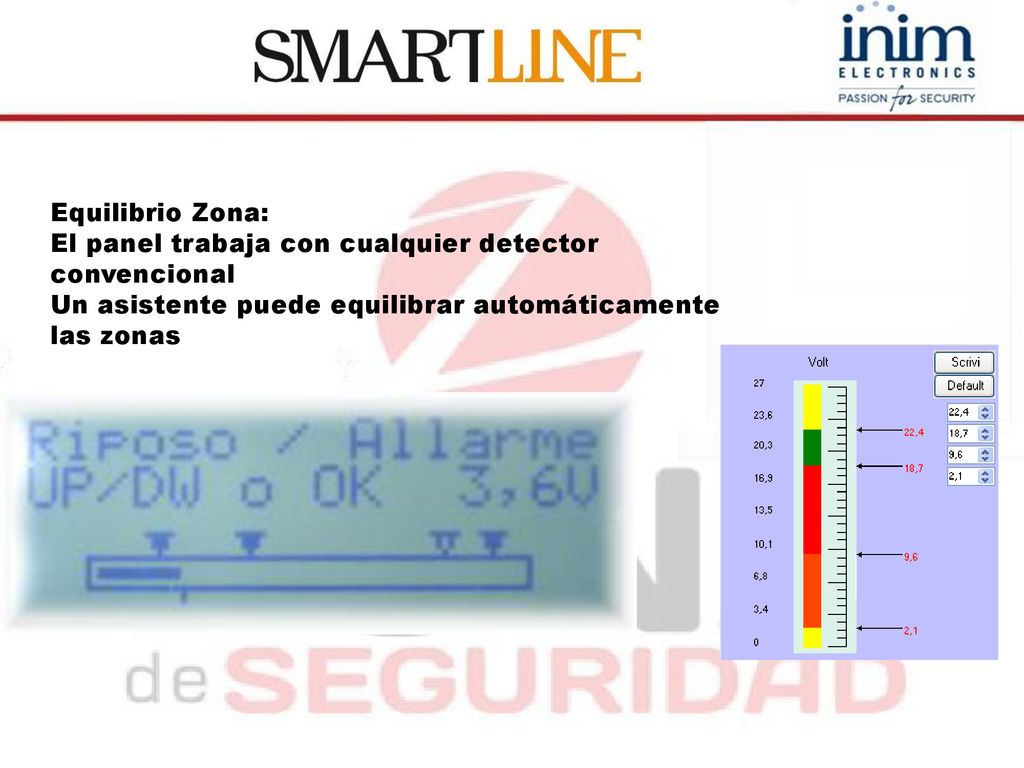

26 Equilibrio Zona: El panel trabaja con cualquier detector convencional Un asistente puede equilibrar automáticamente las zonas

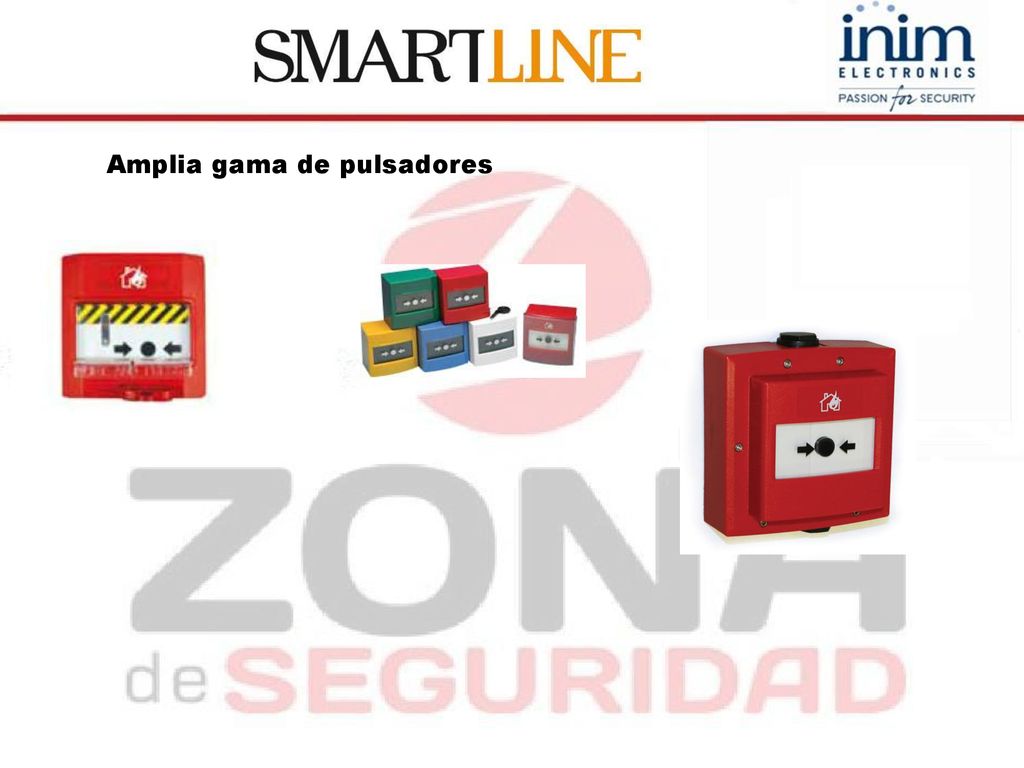

27 Amplia gama de pulsadores

28 Sensores para conductos de aire

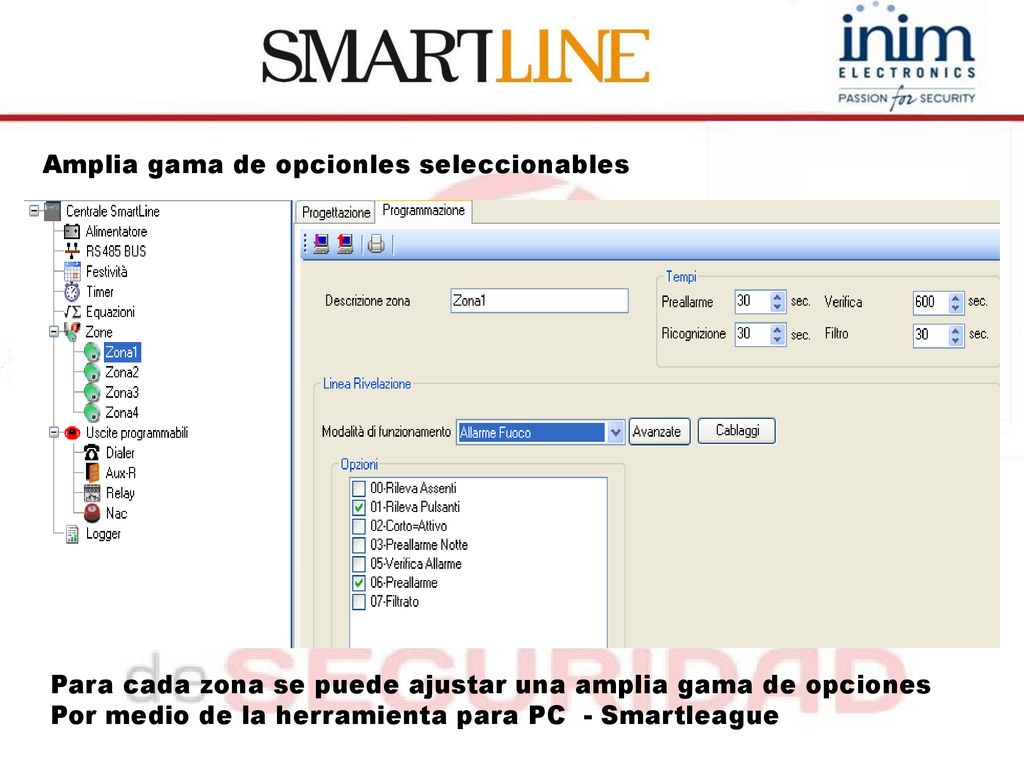

29 Amplia gama de opcionles seleccionables
Para cada zona se puede ajustar una amplia gama de opciones Por medio de la herramienta para PC - Smartleague

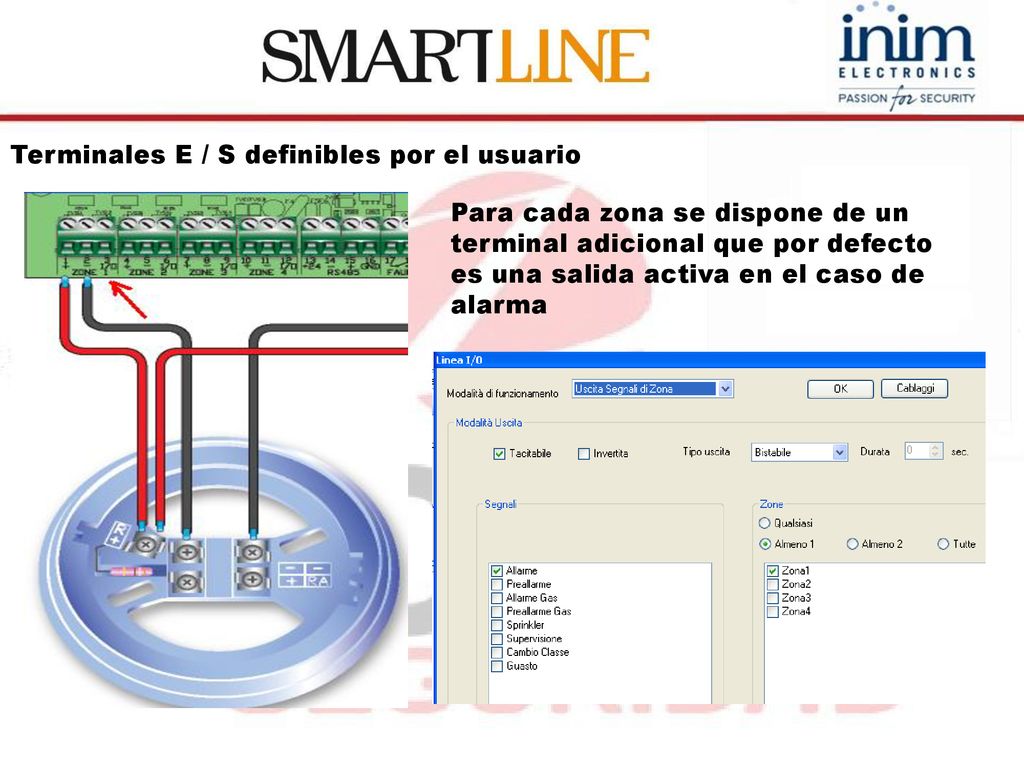

30 Terminales E / S definibles por el usuario
Para cada zona se dispone de un terminal adicional que por defecto es una salida activa en el caso de alarma

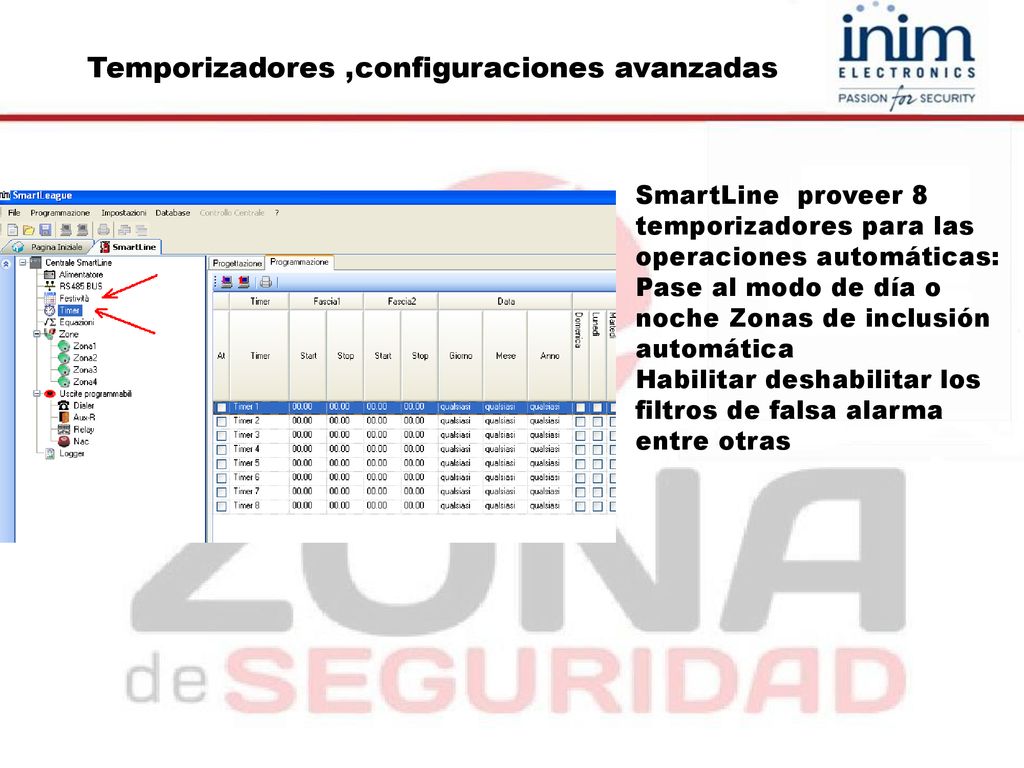

31 Temporizadores ,configuraciones avanzadas
SmartLine proveer 8 temporizadores para las operaciones automáticas: Pase al modo de día o noche Zonas de inclusión automática Habilitar deshabilitar los filtros de falsa alarma entre otras

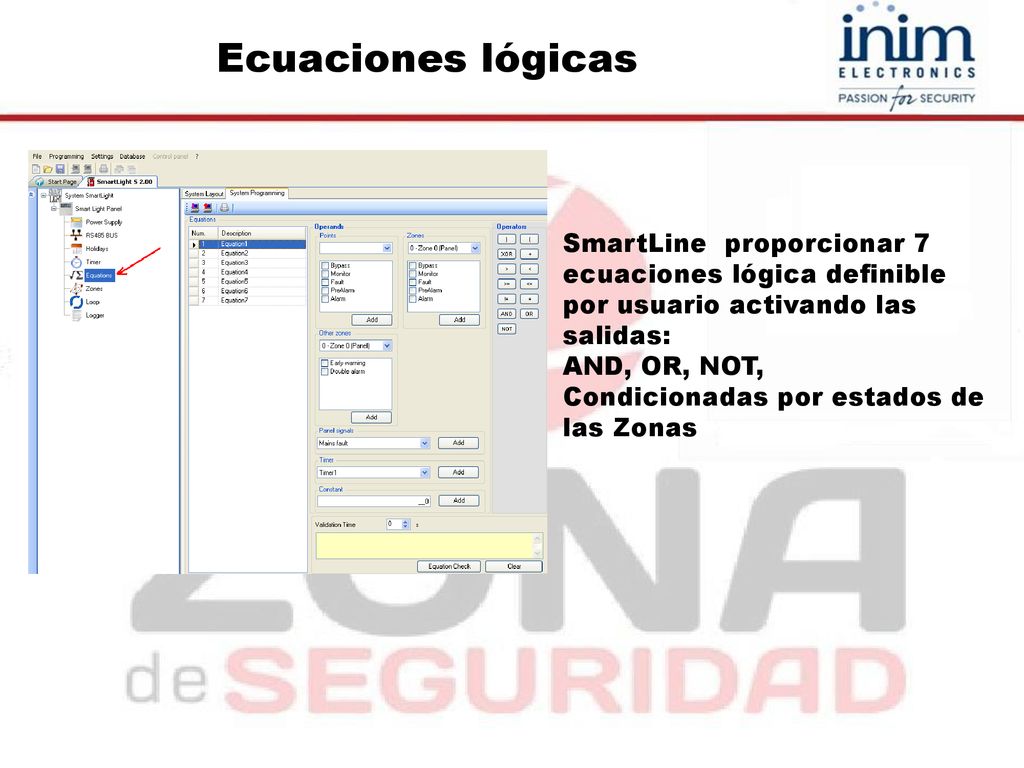

32 Ecuaciones lógicas SmartLine proporcionar 7 ecuaciones lógica definible por usuario activando las salidas: AND, OR, NOT, Condicionadas por estados de las Zonas

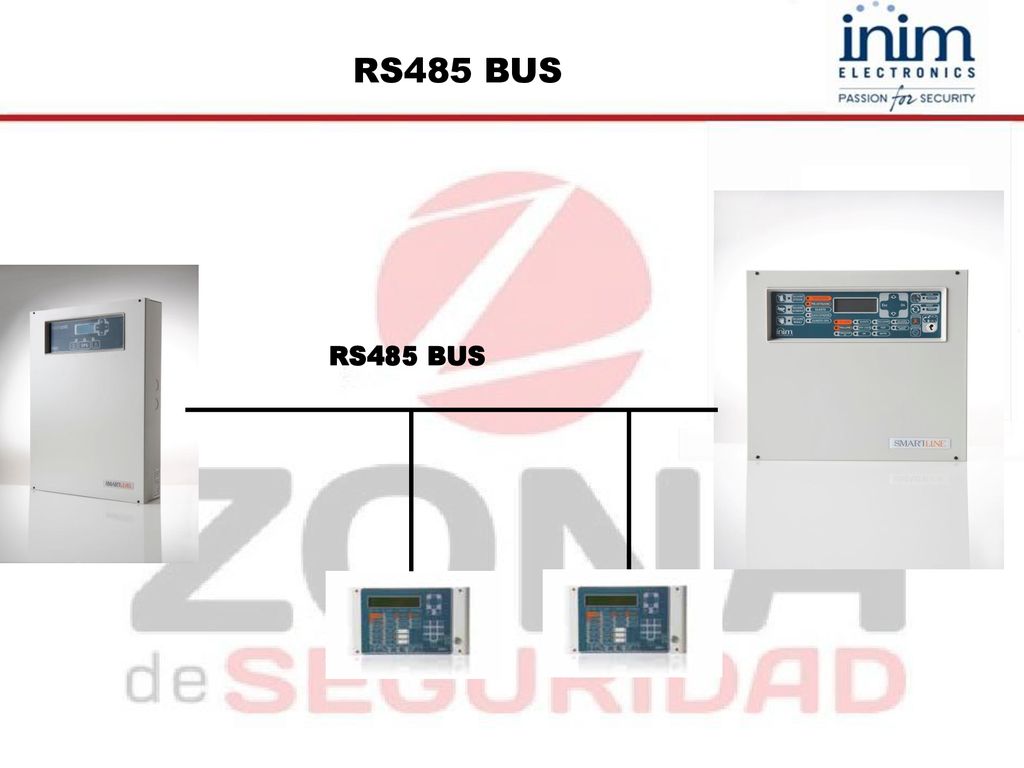

33 RS485 BUS RS485 BUS

34 TCP-IP supervisión remota y mantenimiento
INTERNET

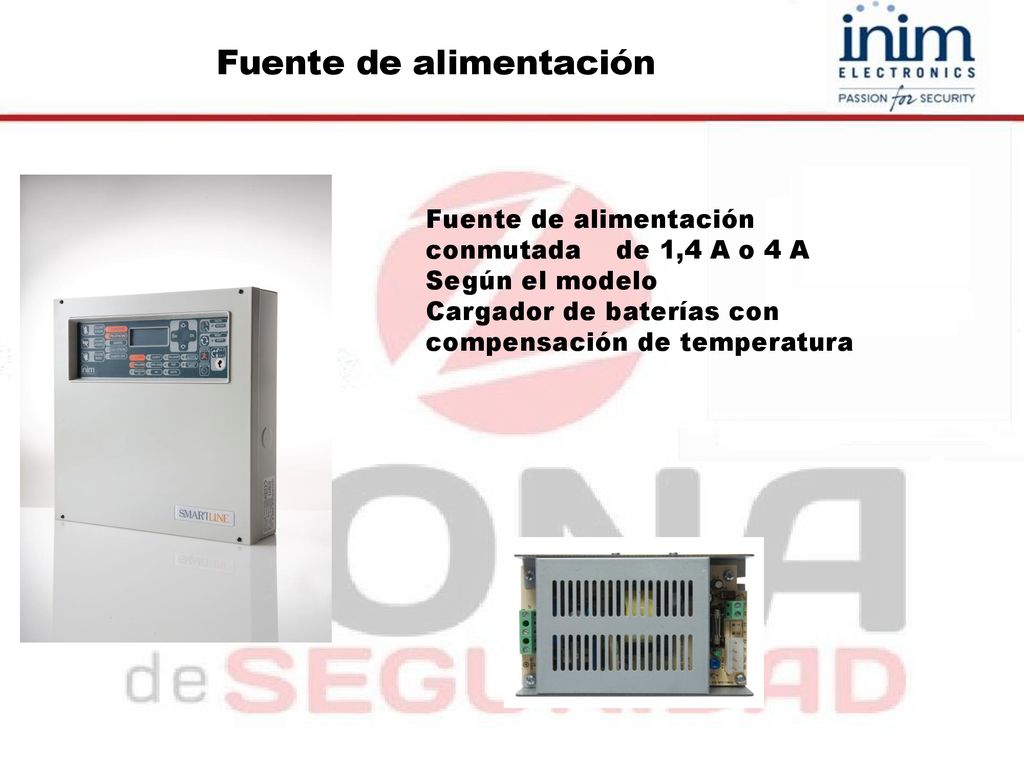

35 Fuente de alimentación
Fuente de alimentación conmutada de 1,4 A o 4 A Según el modelo Cargador de baterías con compensación de temperatura

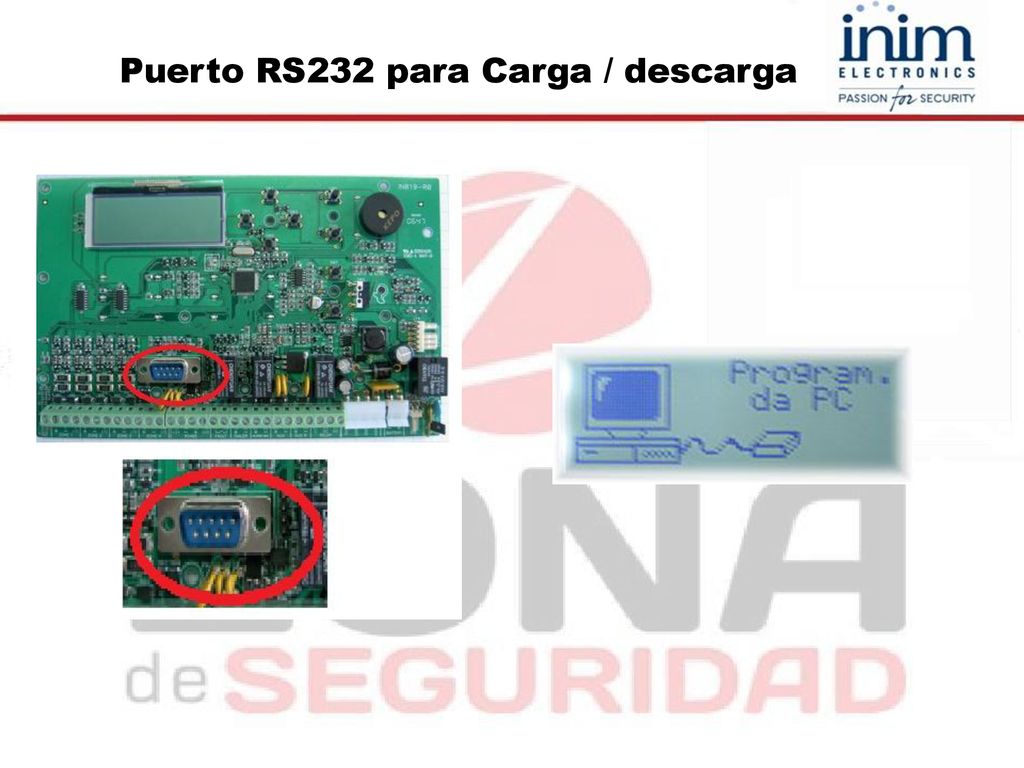

36 Puerto RS232 para Carga / descarga

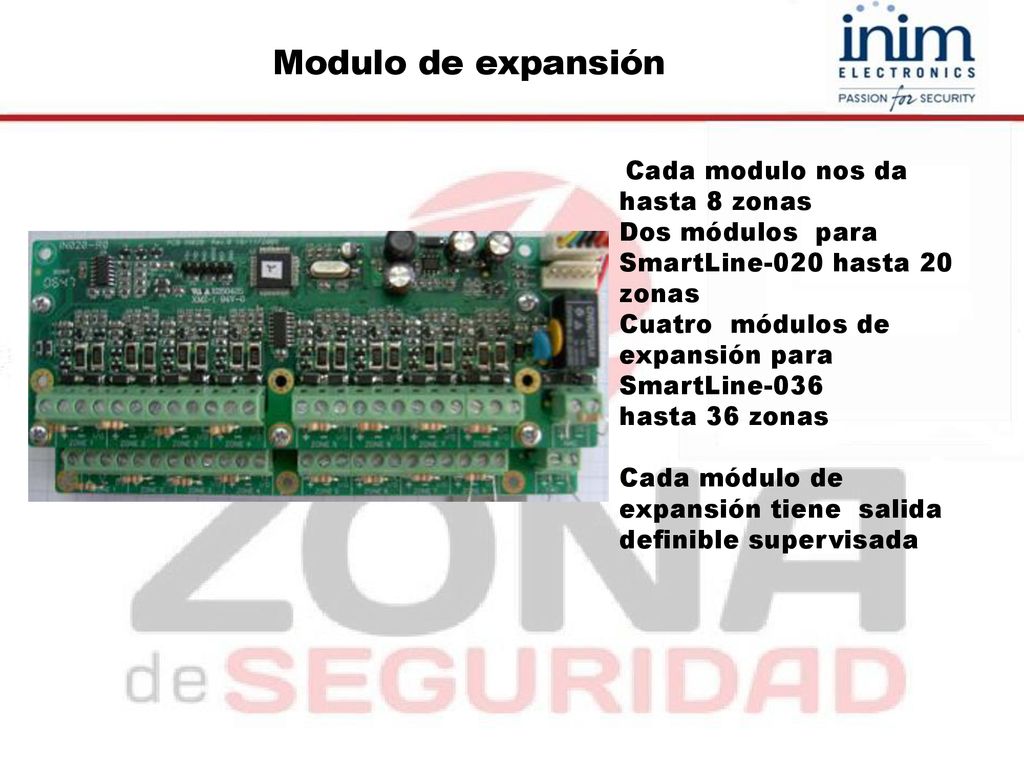

37 Modulo de expansión Cada modulo nos da hasta 8 zonas
Dos módulos para SmartLine-020 hasta 20 zonas Cuatro módulos de expansión para SmartLine-036 hasta 36 zonas Cada módulo de expansión tiene salida definible supervisada

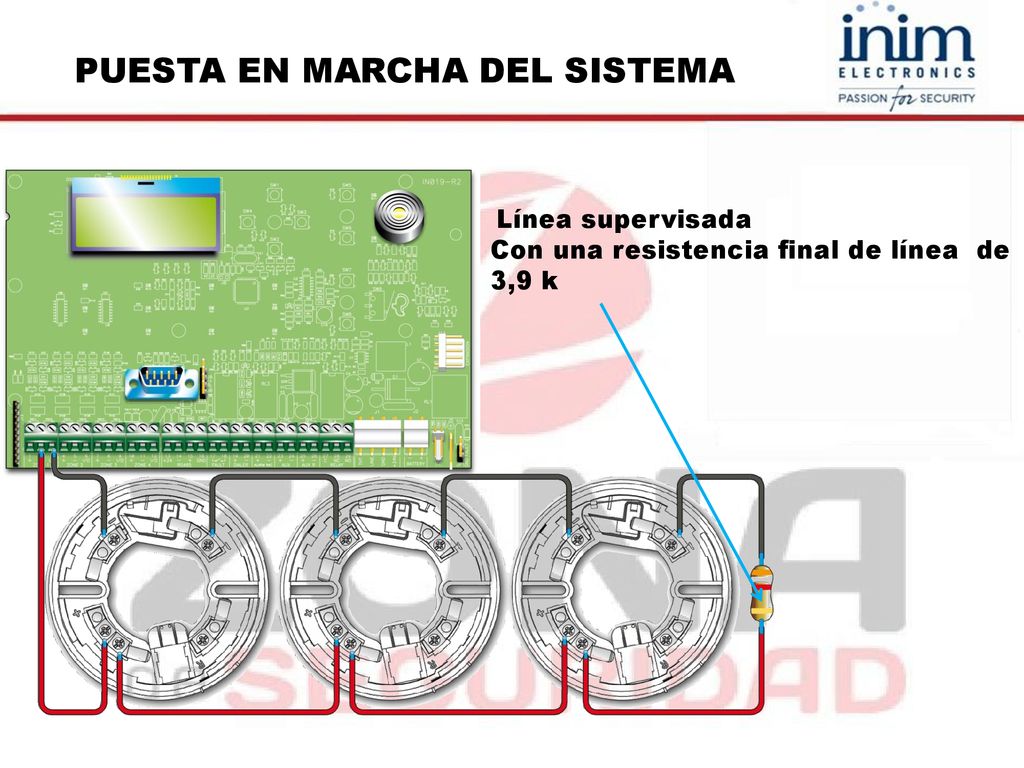

38 PUESTA EN MARCHA DEL SISTEMA
Línea supervisada Con una resistencia final de línea de 3,9 k

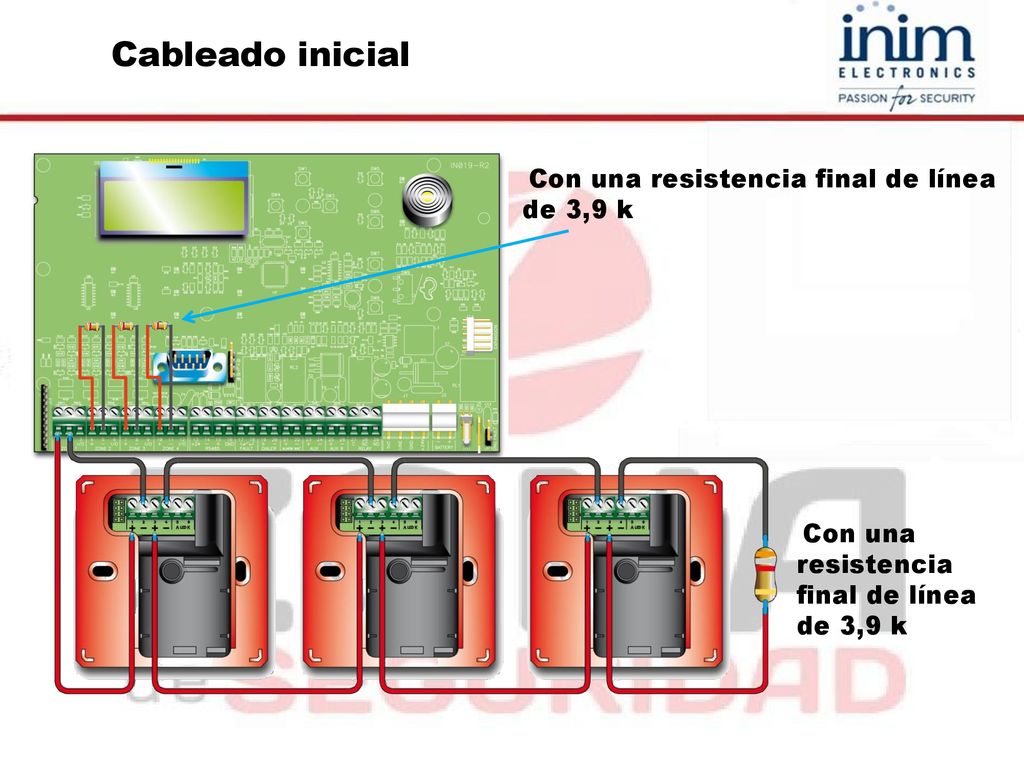

39 Cableado inicial Con una resistencia final de línea de 3,9 k

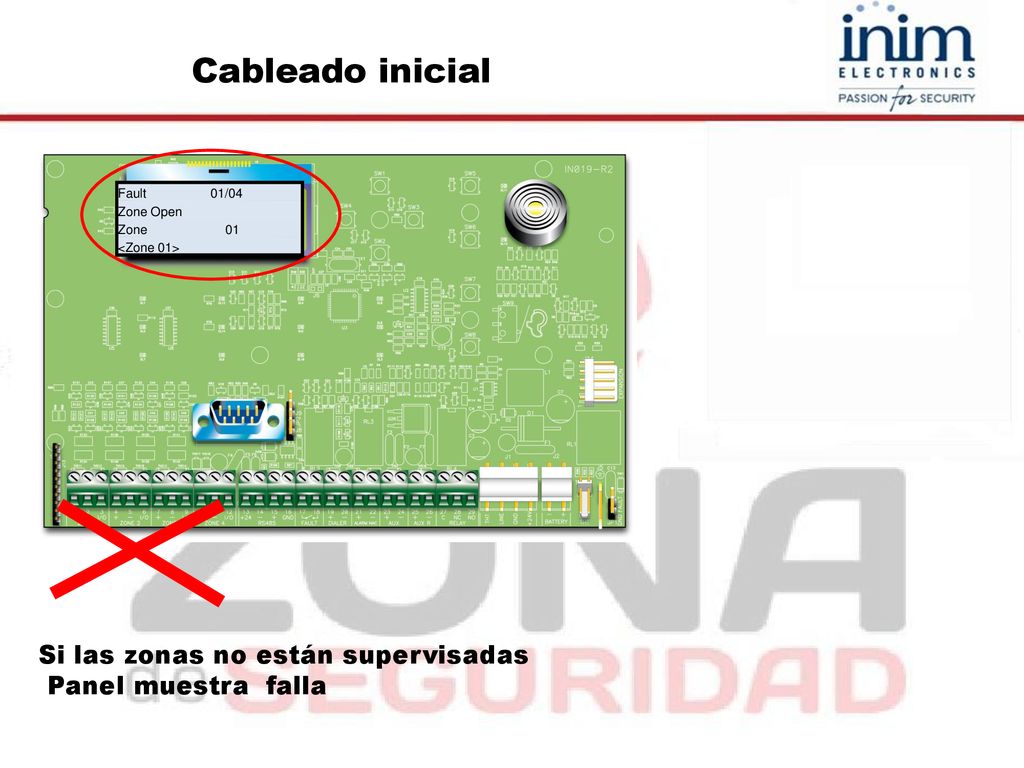

40 Cableado inicial Si las zonas no están supervisadas
Fault /04 Zone Open Zone <Zone 01> Si las zonas no están supervisadas Panel muestra falla

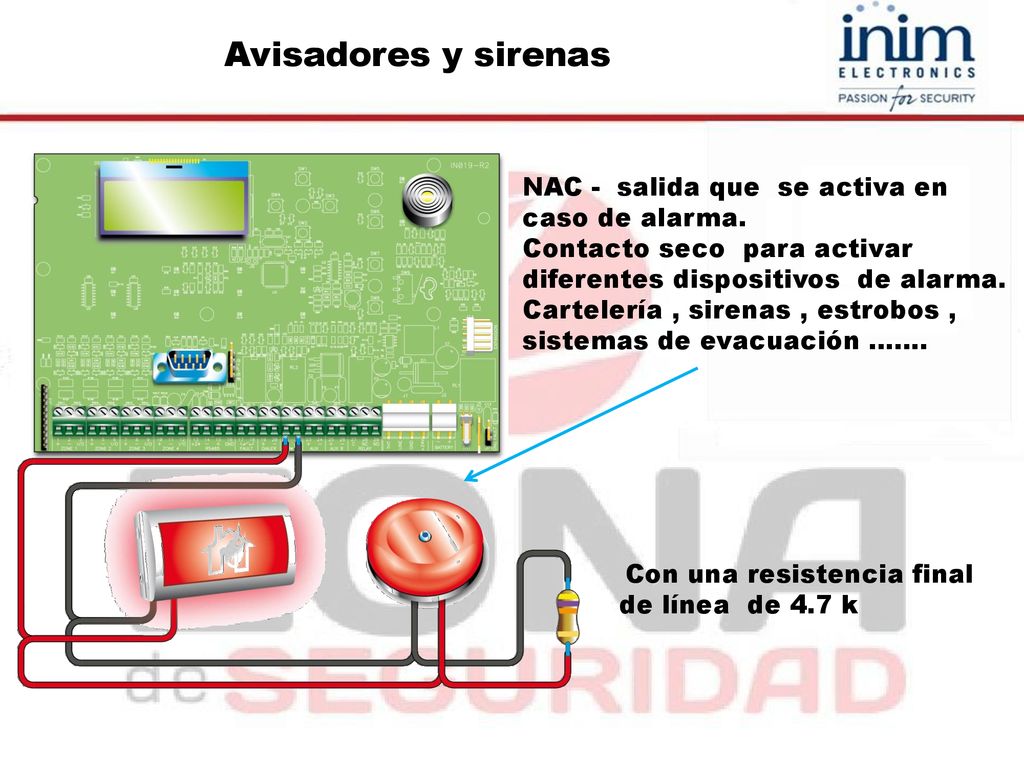

41 Avisadores y sirenas NAC - salida que se activa en caso de alarma.
Contacto seco para activar diferentes dispositivos de alarma. Cartelería , sirenas , estrobos , sistemas de evacuación ……. Con una resistencia final de línea de 4.7 k

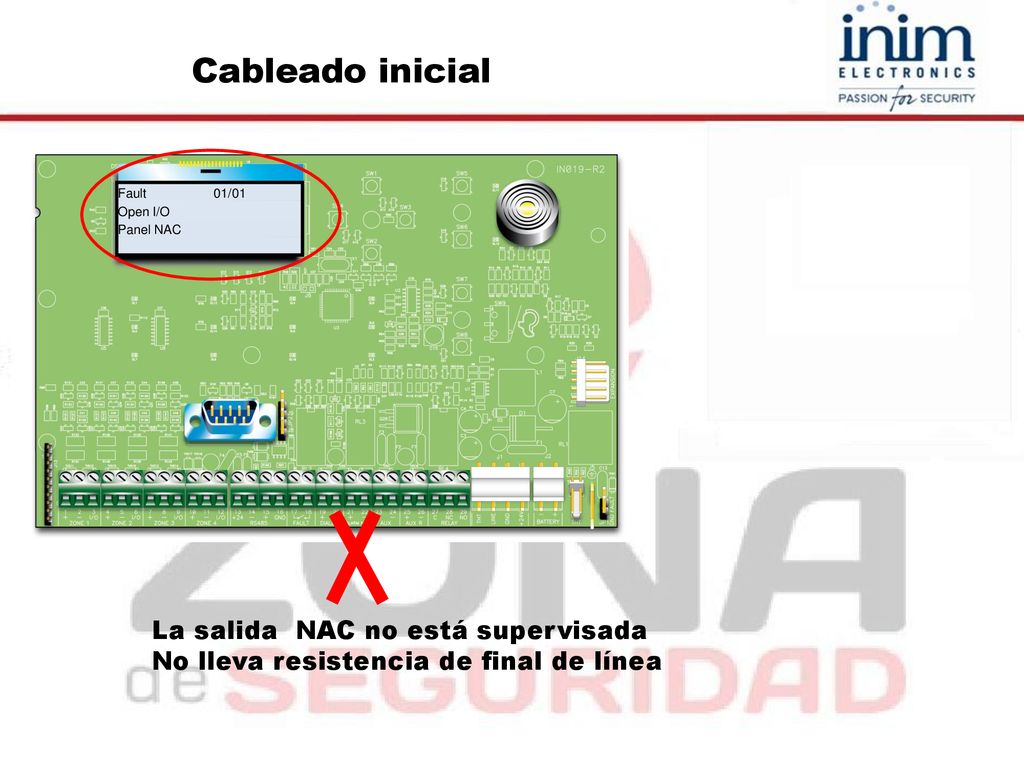

42 Cableado inicial La salida NAC no está supervisada
Fault /01 Open I/O Panel NAC La salida NAC no está supervisada No lleva resistencia de final de línea

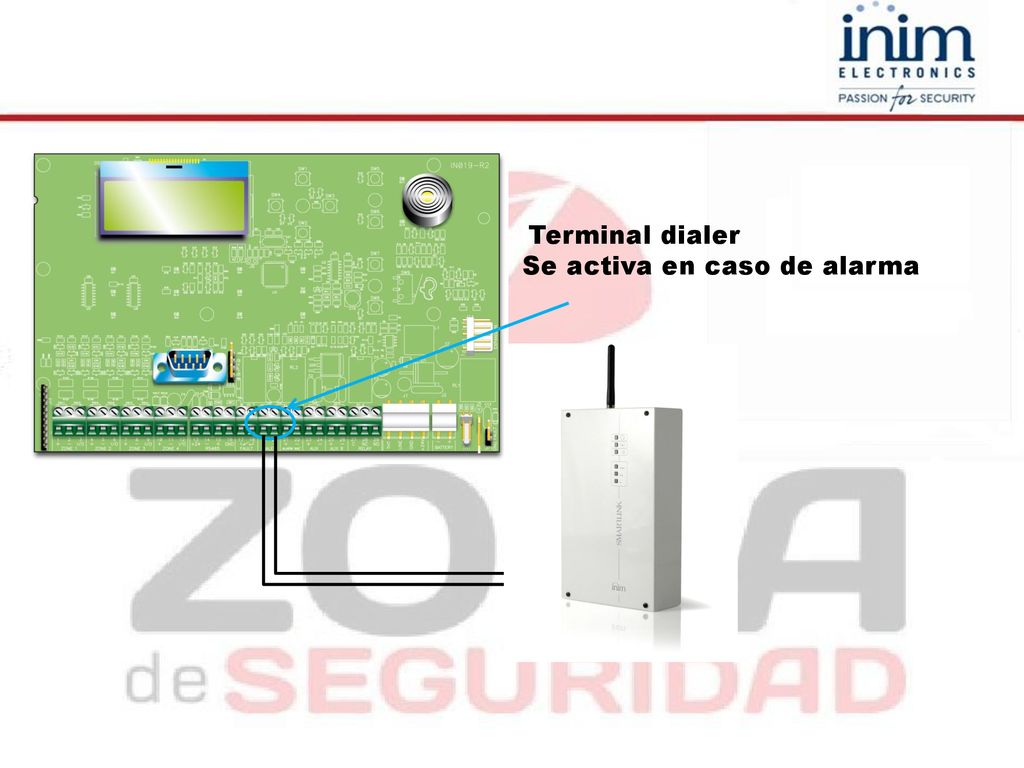

43 Terminal dialer Se activa en caso de alarma

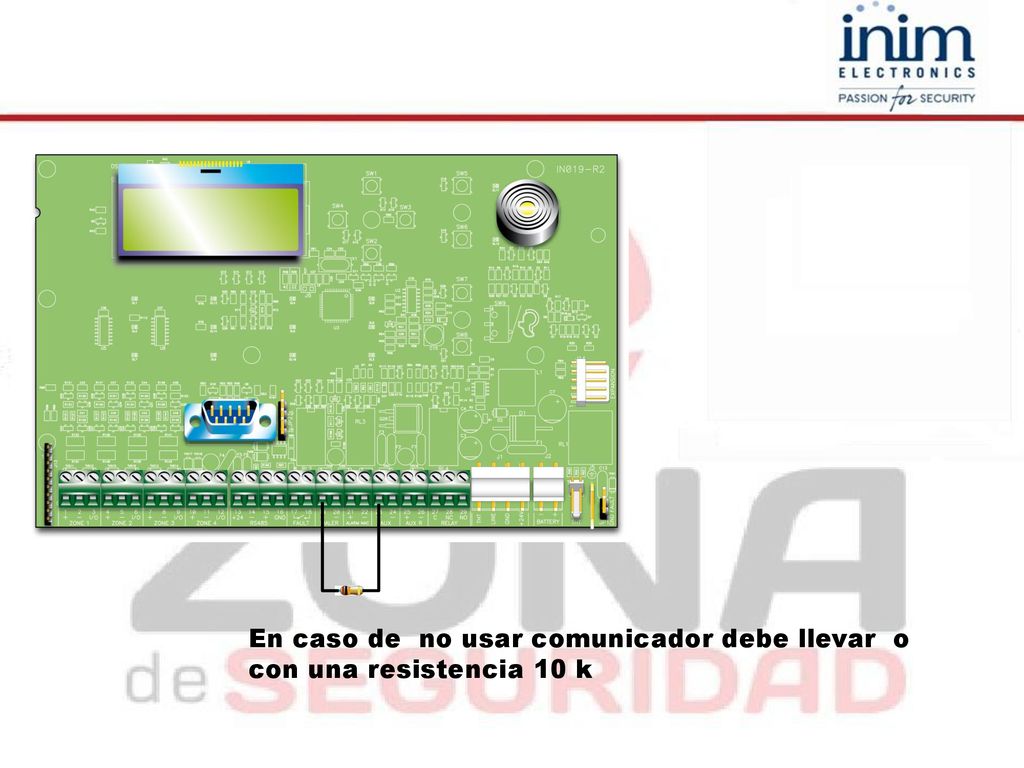

44 En caso de no usar comunicador debe llevar o con una resistencia 10 k

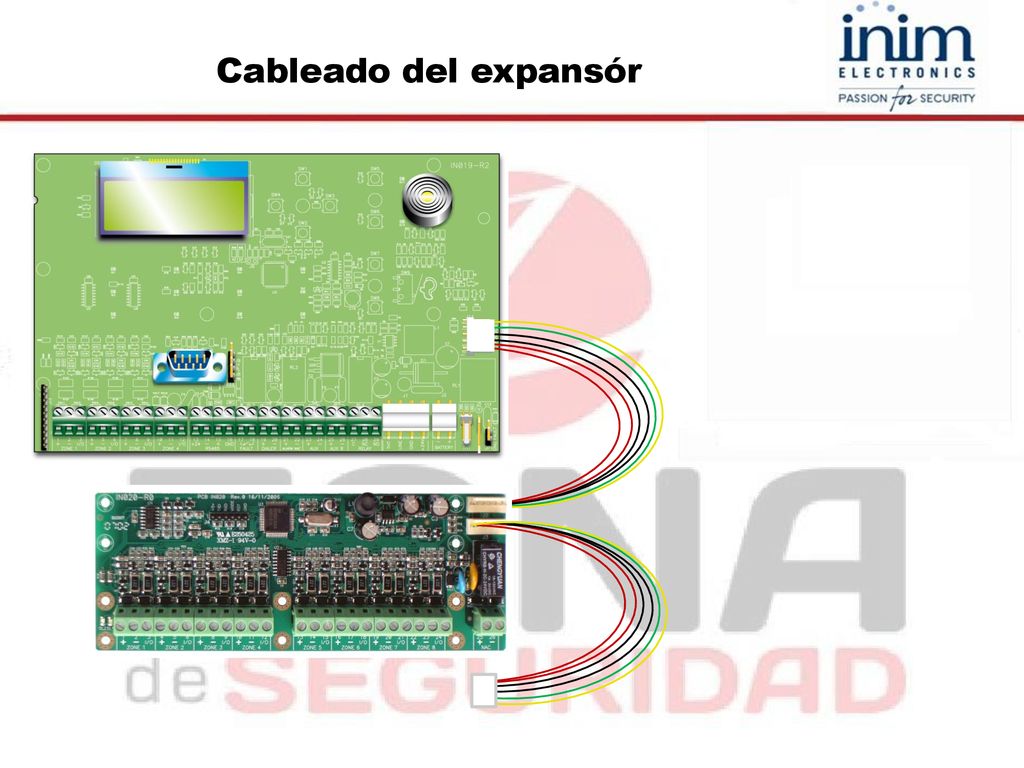

45 Cableado del expansór

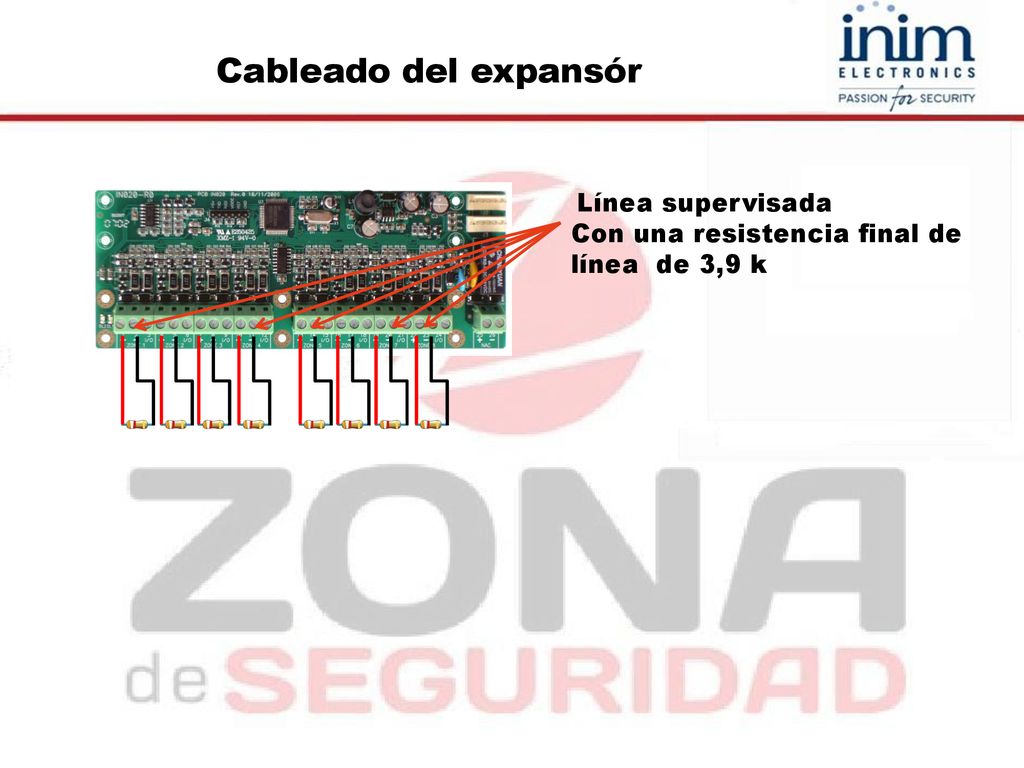

46 Cableado del expansór Línea supervisada
Con una resistencia final de línea de 3,9 k

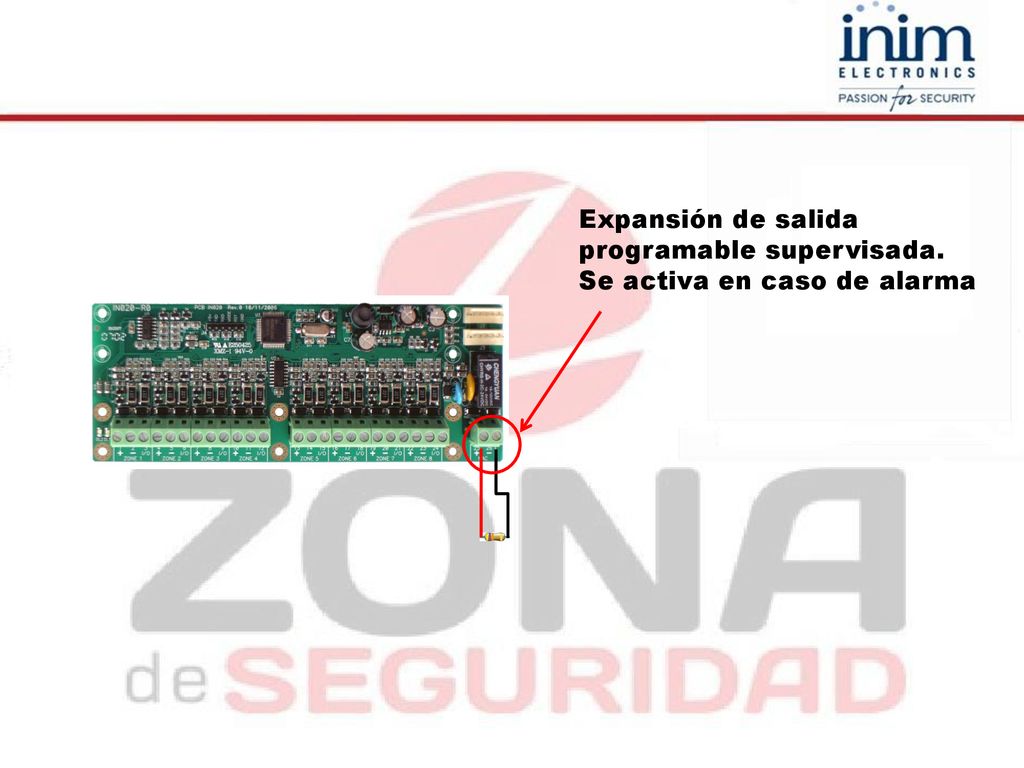

47 Expansión de salida programable supervisada.
Se activa en caso de alarma

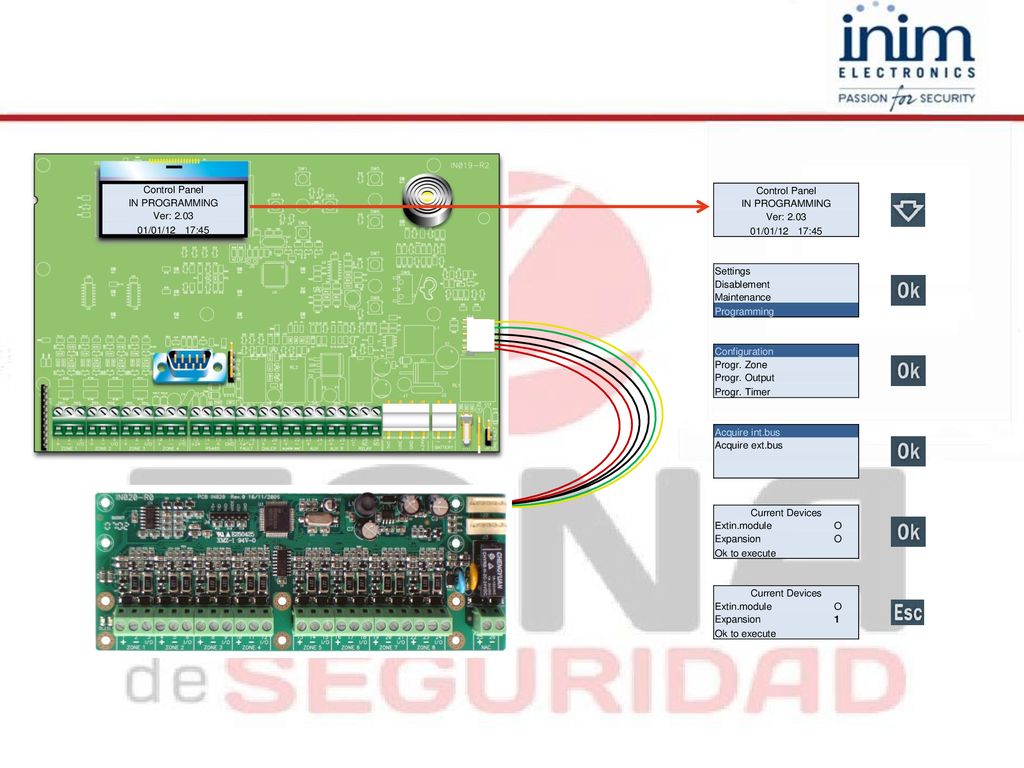

48 Control Panel IN PROGRAMMING Ver: 2.03 01/01/ :45 Control Panel IN PROGRAMMING Ver: 2.03 01/01/ :45 Settings Disablement Maintenance Programming Configuration Progr. Zone Progr. Output Progr. Timer Acquire int.bus Acquire ext.bus Current Devices Extin.module O Expansion O Ok to execute Current Devices Extin.module O Expansion Ok to execute

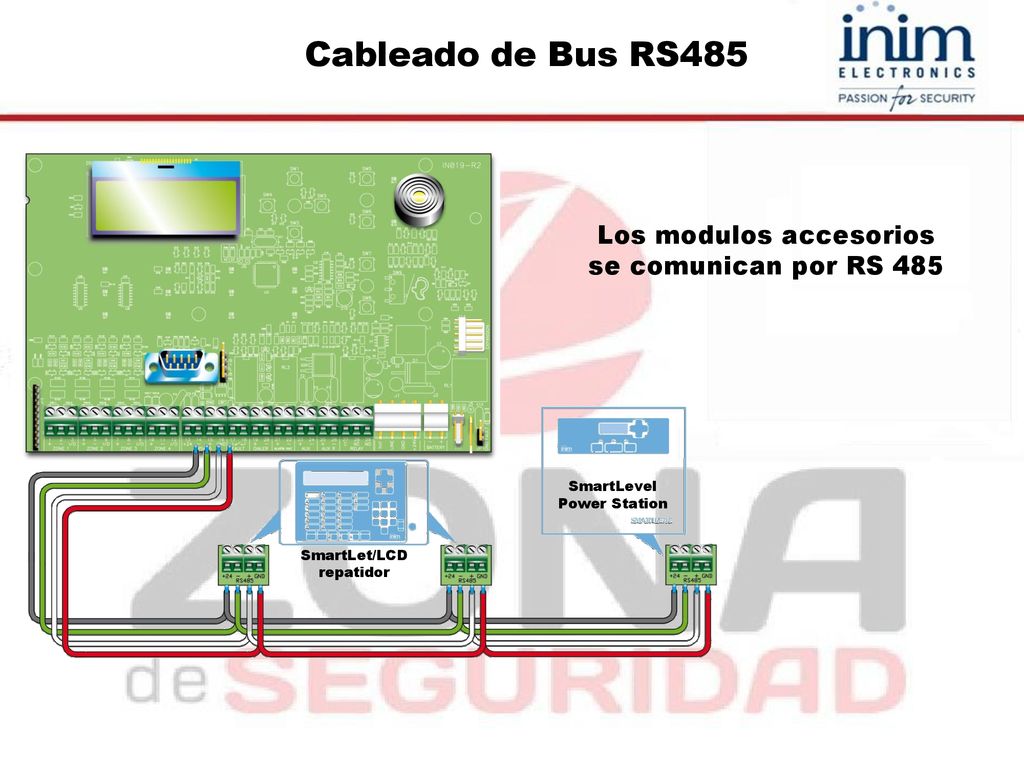

49 Cableado de Bus RS485 Los modulos accesorios se comunican por RS 485
SmartLevel Power Station SmartLet/LCD repatidor

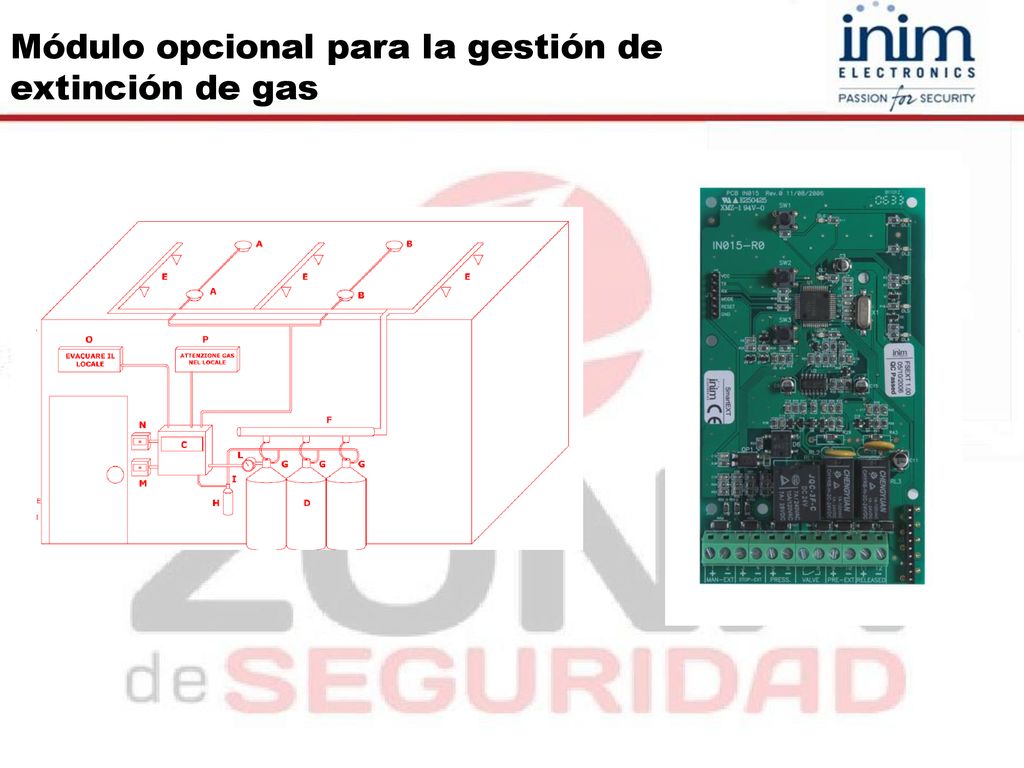

50 Módulo opcional para la gestión de extinción de gas

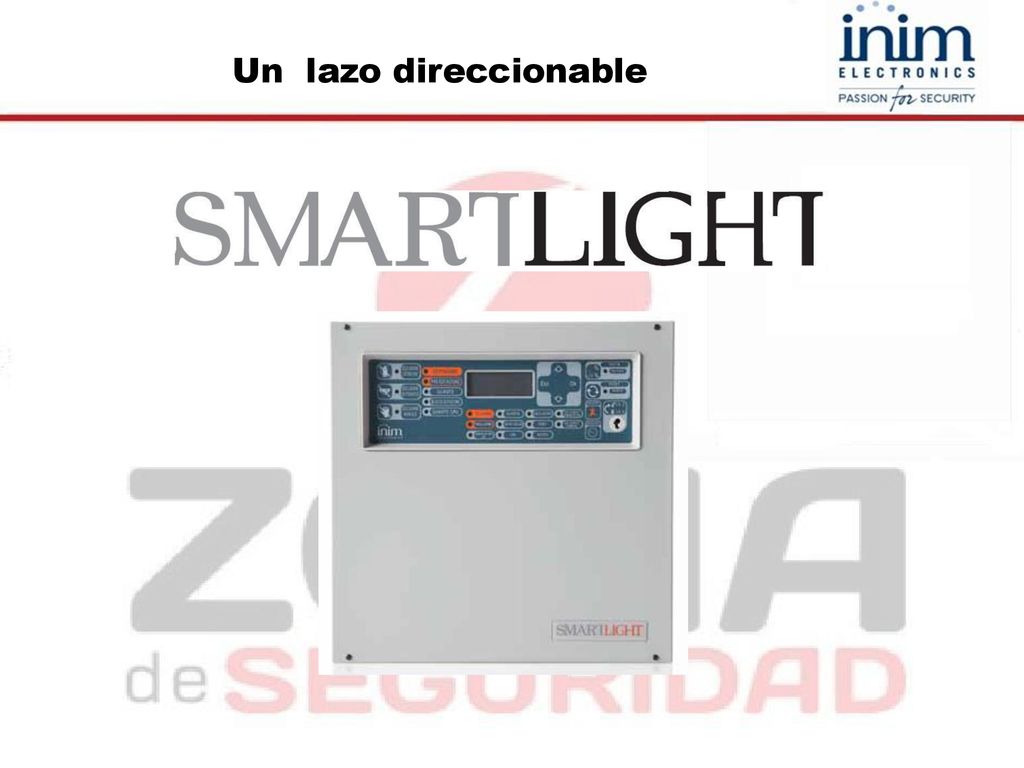

51 Un lazo direccionable

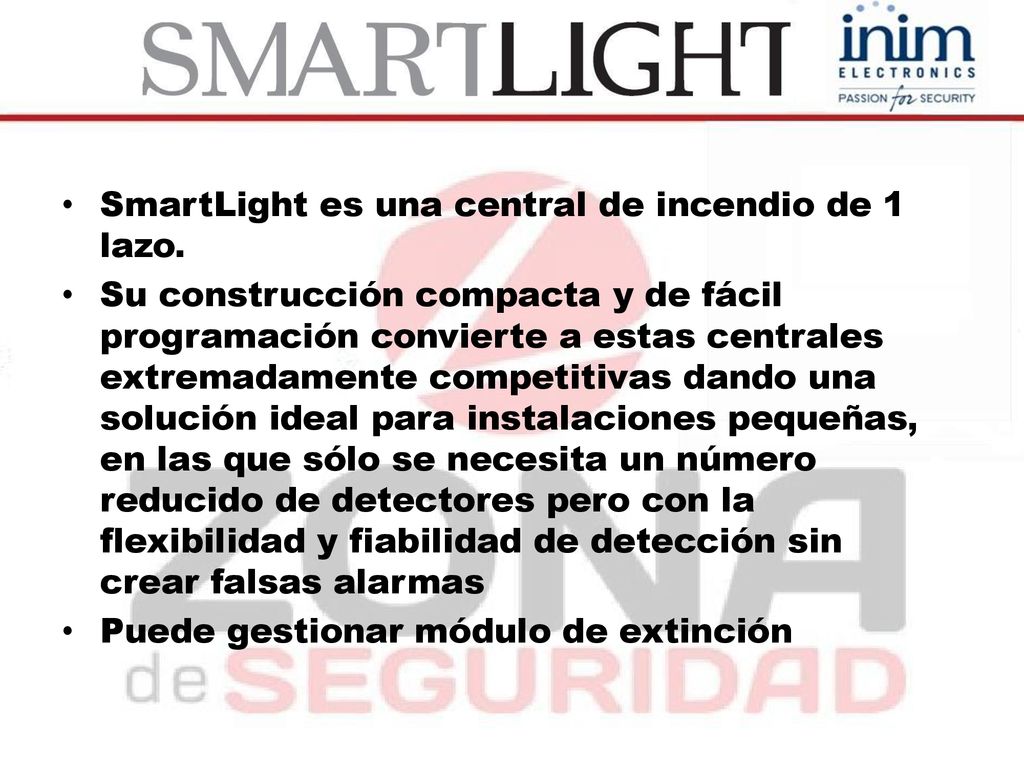

52 SmartLight es una central de incendio de 1 lazo.
Su construcción compacta y de fácil programación convierte a estas centrales extremadamente competitivas dando una solución ideal para instalaciones pequeñas, en las que sólo se necesita un número reducido de detectores pero con la flexibilidad y fiabilidad de detección sin crear falsas alarmas Puede gestionar módulo de extinción

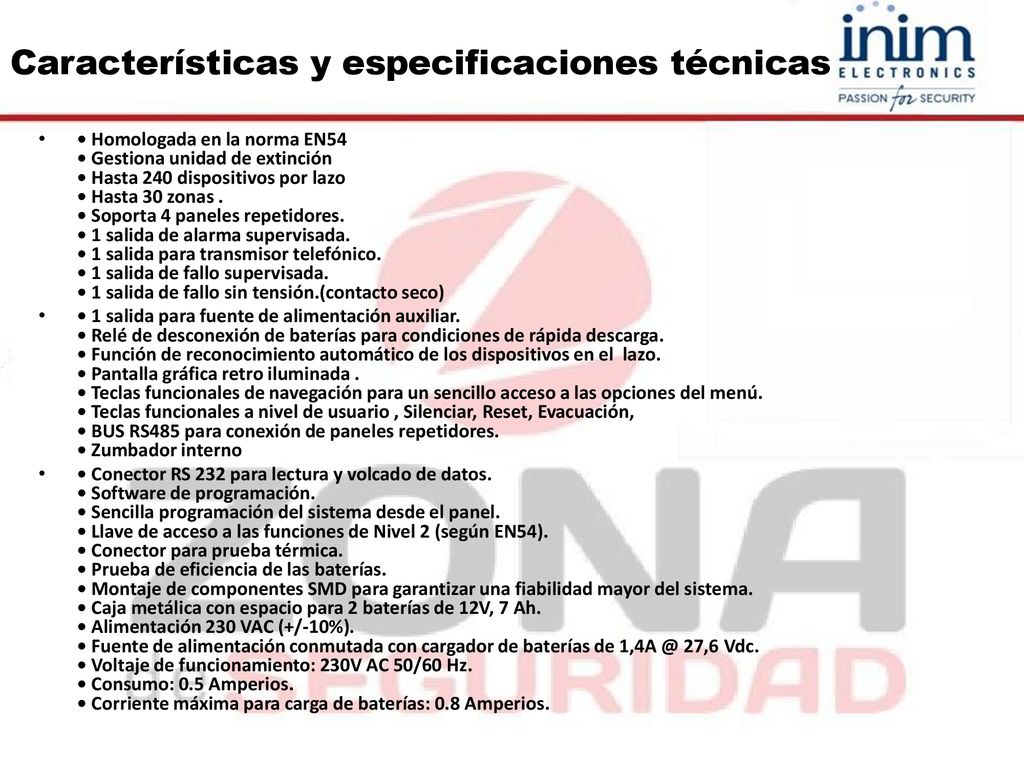

53 Características y especificaciones técnicas
• Homologada en la norma EN54 • Gestiona unidad de extinción • Hasta 240 dispositivos por lazo • Hasta 30 zonas . • Soporta 4 paneles repetidores. • 1 salida de alarma supervisada. • 1 salida para transmisor telefónico. • 1 salida de fallo supervisada. • 1 salida de fallo sin tensión.(contacto seco) • 1 salida para fuente de alimentación auxiliar. • Relé de desconexión de baterías para condiciones de rápida descarga. • Función de reconocimiento automático de los dispositivos en el lazo. • Pantalla gráfica retro iluminada . • Teclas funcionales de navegación para un sencillo acceso a las opciones del menú. • Teclas funcionales a nivel de usuario , Silenciar, Reset, Evacuación, • BUS RS485 para conexión de paneles repetidores. • Zumbador interno • Conector RS 232 para lectura y volcado de datos. • Software de programación. • Sencilla programación del sistema desde el panel. • Llave de acceso a las funciones de Nivel 2 (según EN54). • Conector para prueba térmica. • Prueba de eficiencia de las baterías. • Montaje de componentes SMD para garantizar una fiabilidad mayor del sistema. • Caja metálica con espacio para 2 baterías de 12V, 7 Ah. • Alimentación 230 VAC (+/-10%). • Fuente de alimentación conmutada con cargador de baterías de 27,6 Vdc. • Voltaje de funcionamiento: 230V AC 50/60 Hz. • Consumo: 0.5 Amperios. • Corriente máxima para carga de baterías: 0.8 Amperios.

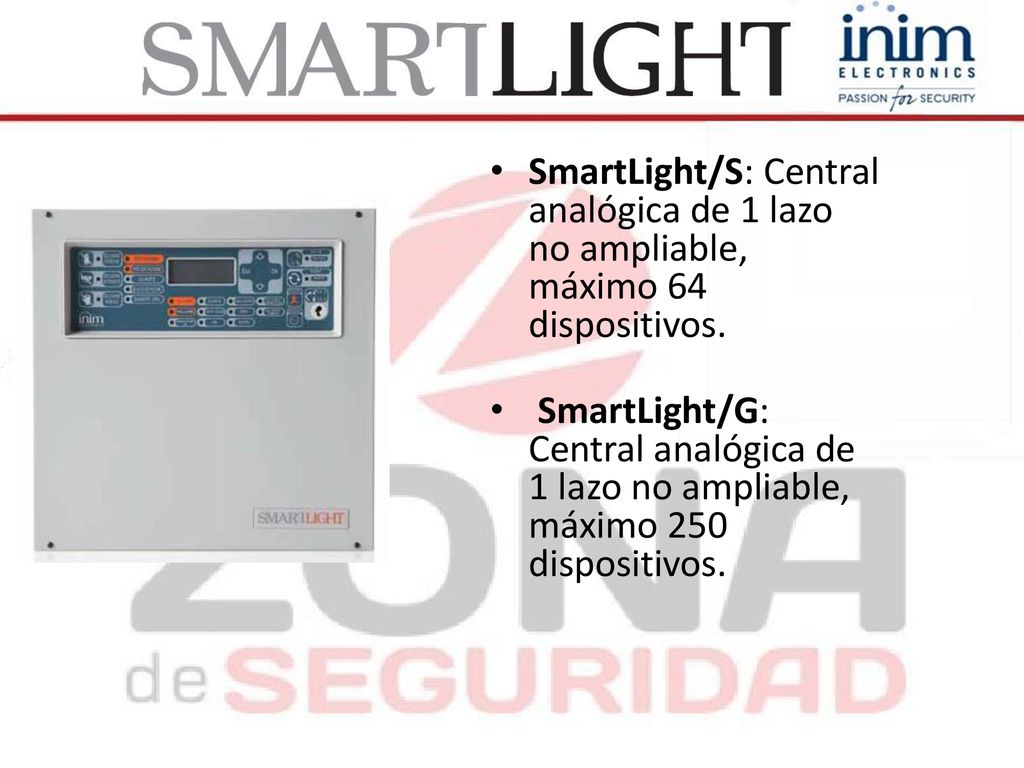

54 SmartLight/S: Central analógica de 1 lazo no ampliable, máximo 64 dispositivos.
SmartLight/G: Central analógica de 1 lazo no ampliable, máximo 250 dispositivos.

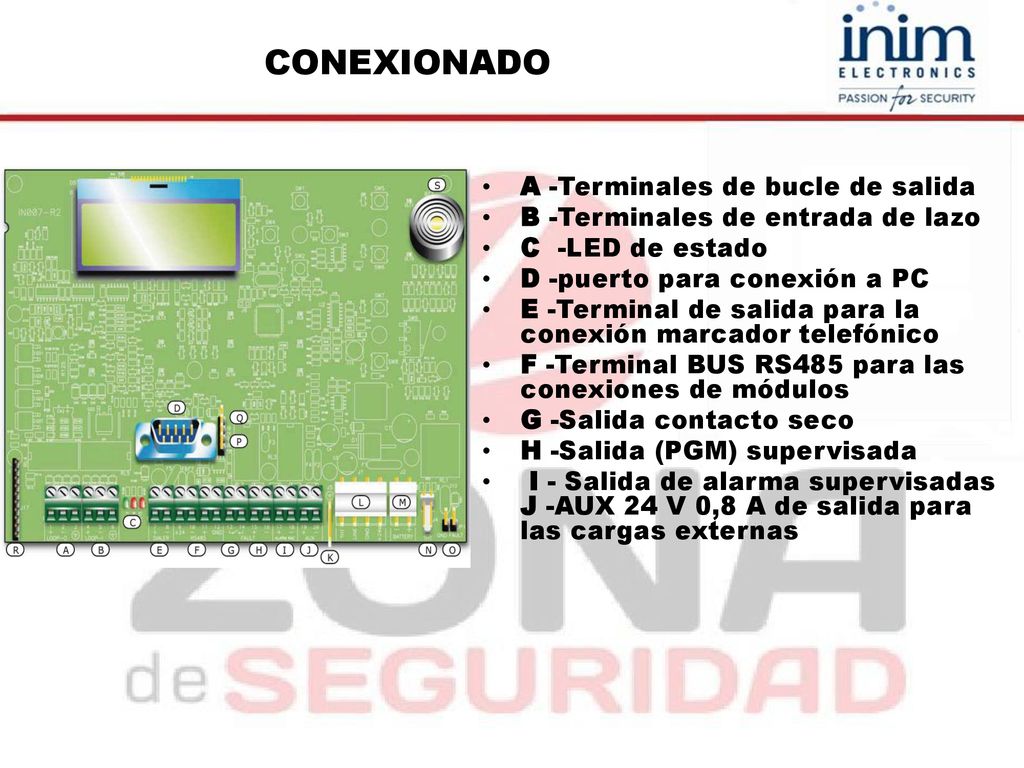

55 CONEXIONADO A -Terminales de bucle de salida
B -Terminales de entrada de lazo C -LED de estado D -puerto para conexión a PC E -Terminal de salida para la conexión marcador telefónico F -Terminal BUS RS485 para las conexiones de módulos G -Salida contacto seco H -Salida (PGM) supervisada I - Salida de alarma supervisadas J -AUX 24 V 0,8 A de salida para las cargas externas

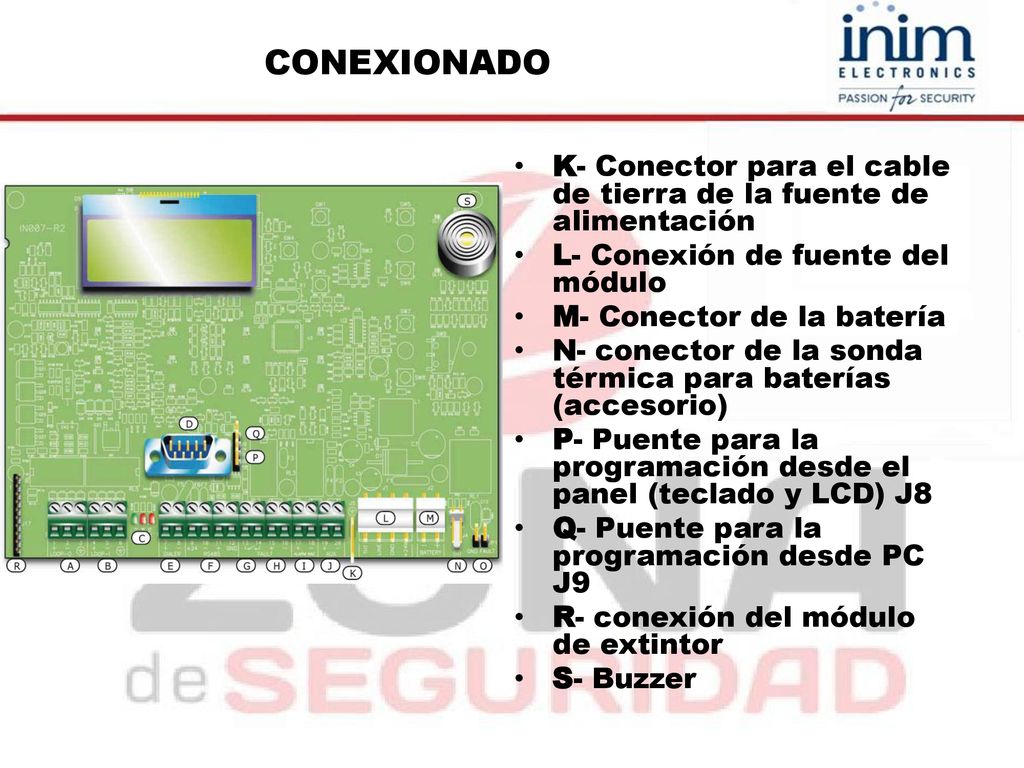

56 CONEXIONADO K- Conector para el cable de tierra de la fuente de alimentación L- Conexión de fuente del módulo M- Conector de la batería N- conector de la sonda térmica para baterías (accesorio) P- Puente para la programación desde el panel (teclado y LCD) J8 Q- Puente para la programación desde PC J9 R- conexión del módulo de extintor S- Buzzer

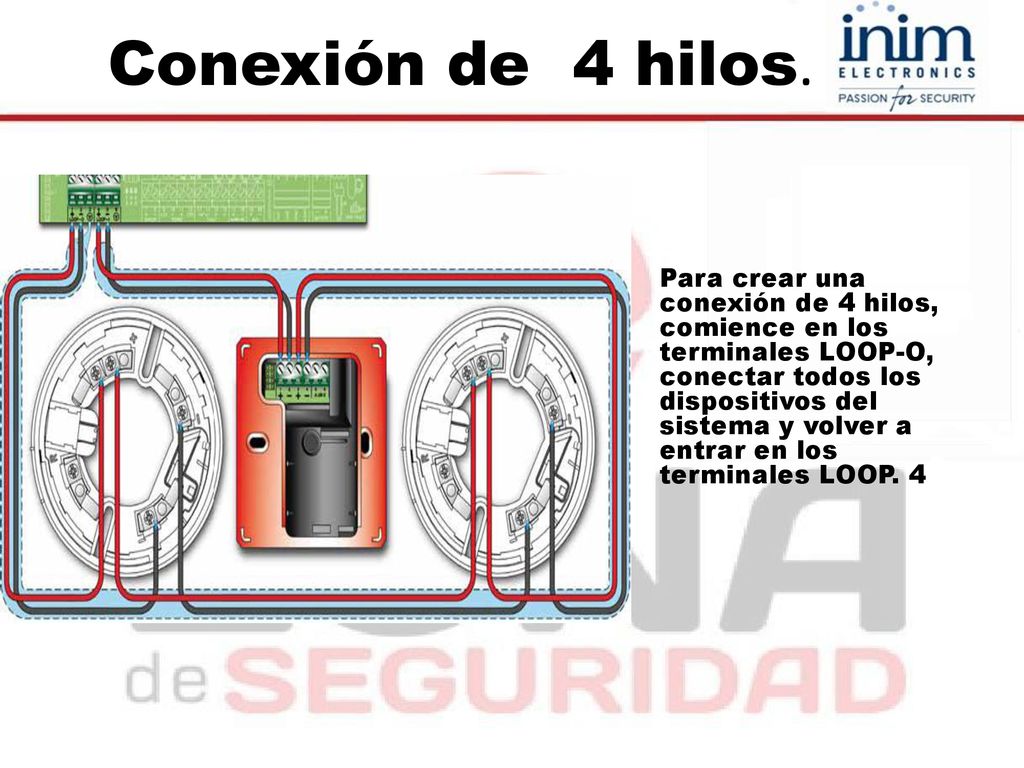

57 Conexión de 4 hilos. Para crear una conexión de 4 hilos, comience en los terminales LOOP-O, conectar todos los dispositivos del sistema y volver a entrar en los terminales LOOP. 4

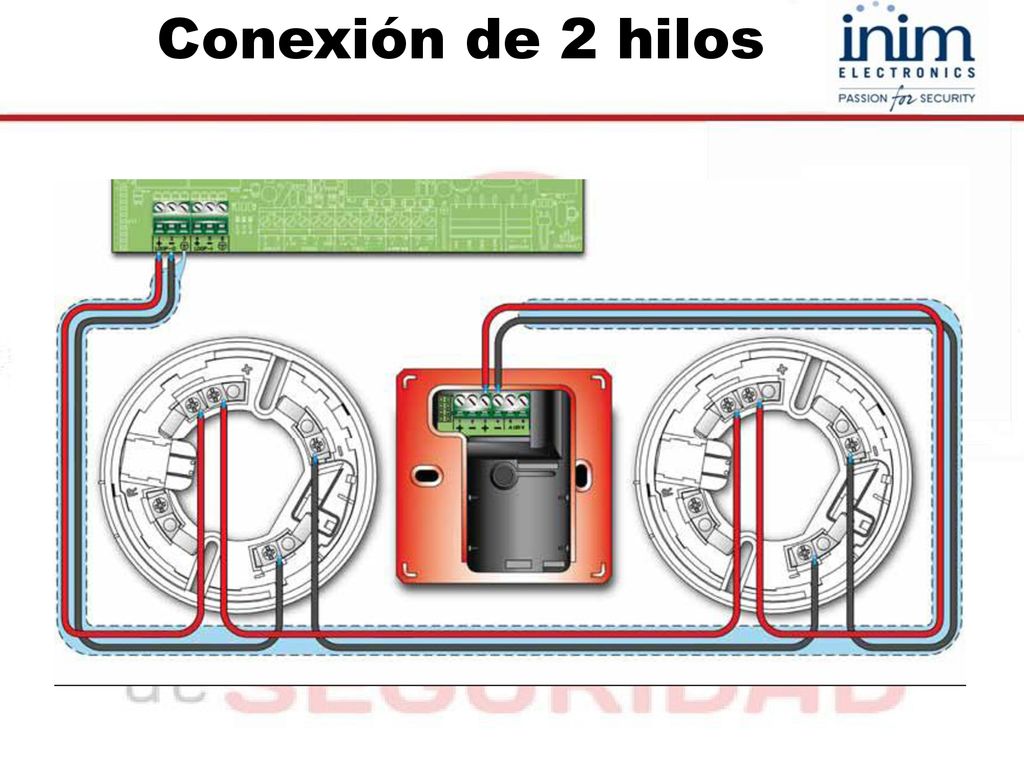

58 Conexión de 2 hilos

59 Limitaciones del lazo Cable de par trenzado apantallado
Conecte el blindaje a tierra en el terminal del panel A fin de que el circuito funcione correctamente, se debe tener en cuenta la sección del cable La tabla muestra la sección del cable en relación con la distancia entre los terminales de bucle y el dispositivo más distante

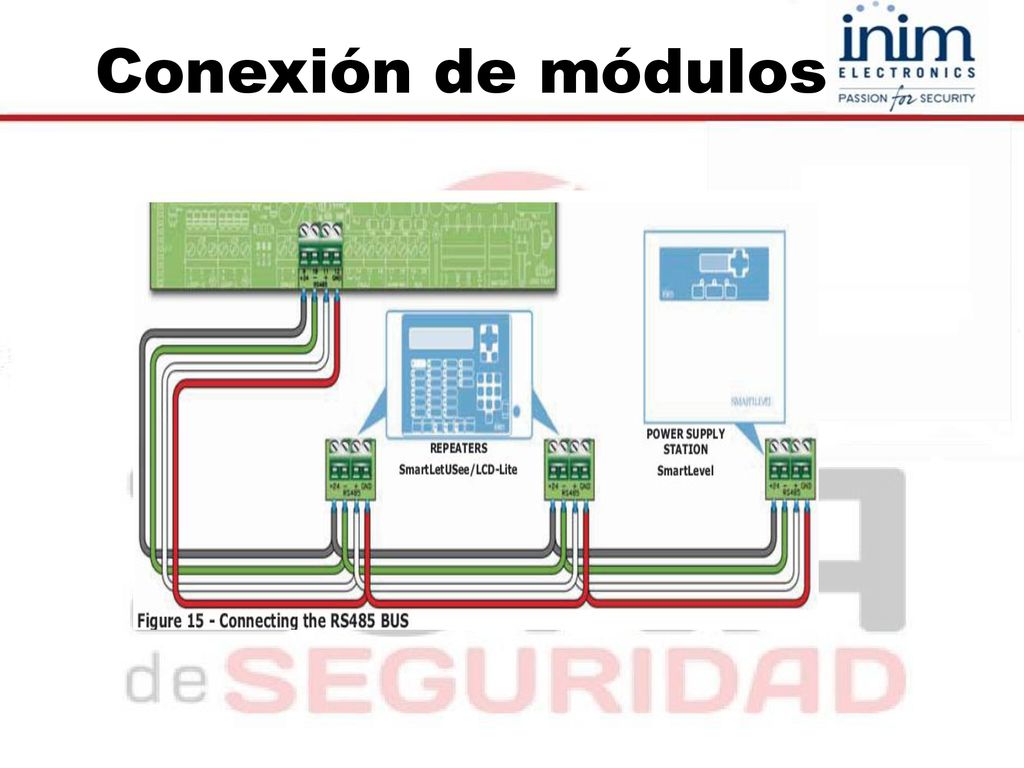

60 Conexión de módulos

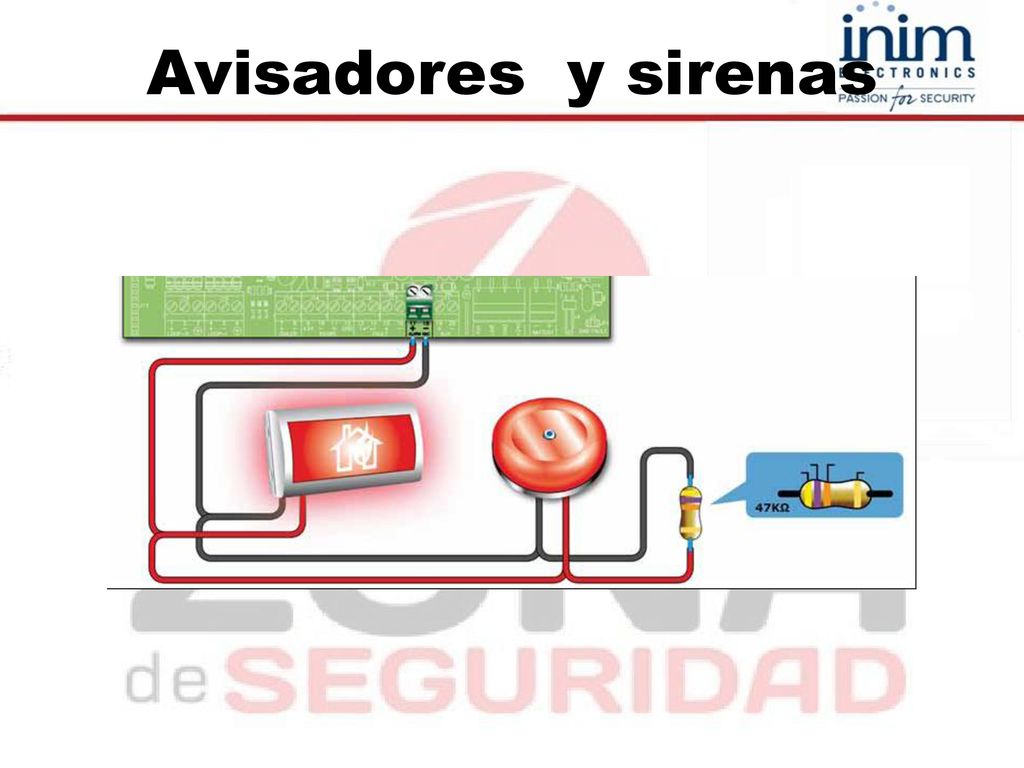

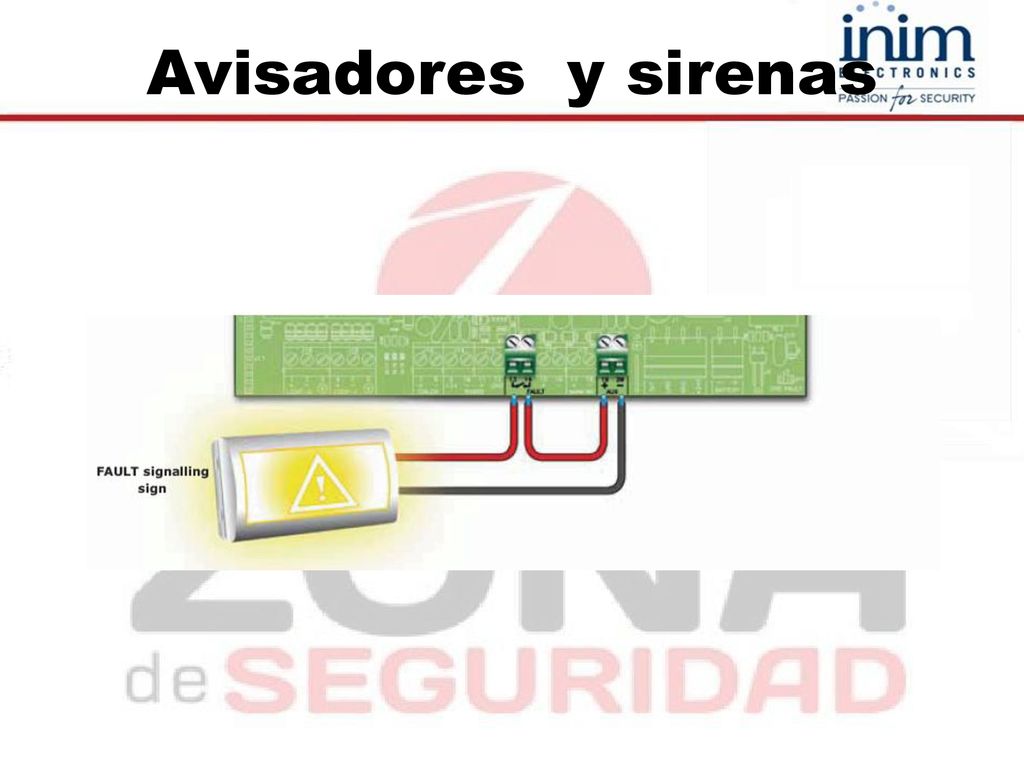

61 Avisadores y sirenas

62 Avisadores y sirenas

63 Avisadores y sirenas

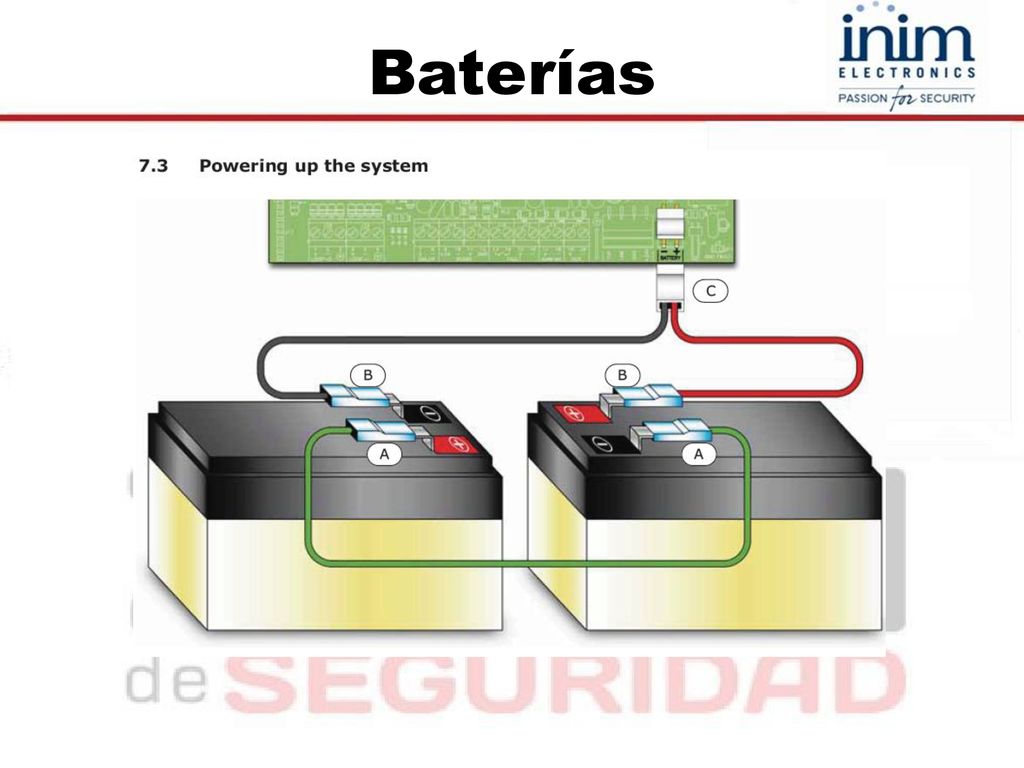

64 Baterías

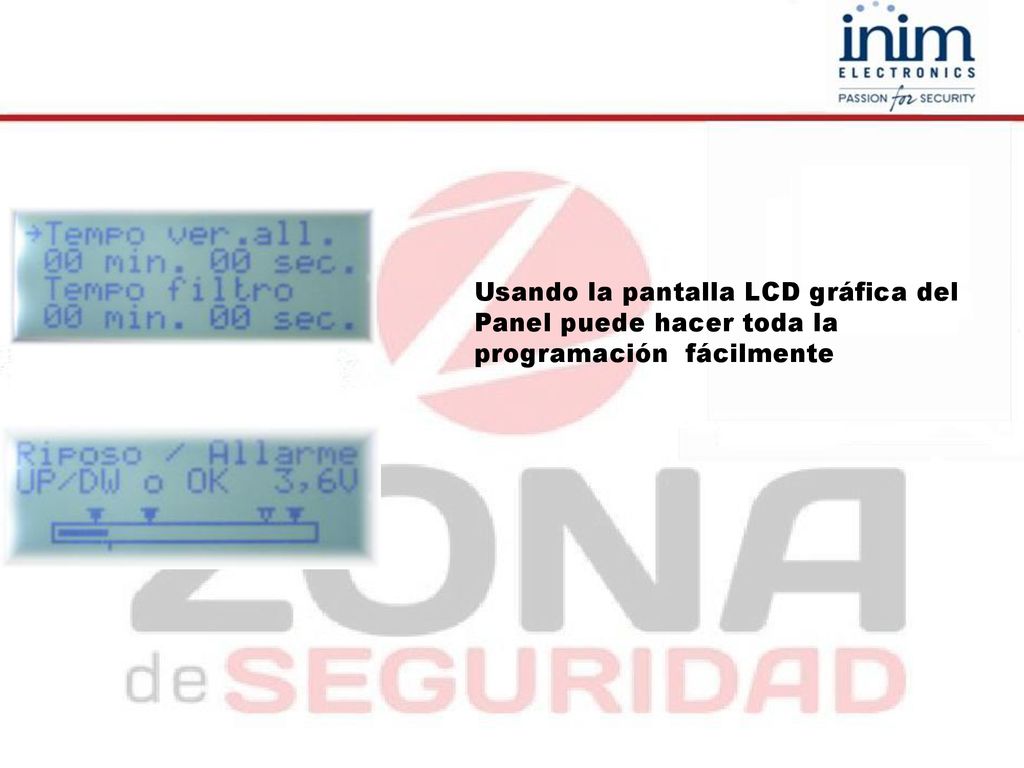

65 Usando la pantalla LCD gráfica del
Panel puede hacer toda la programación fácilmente

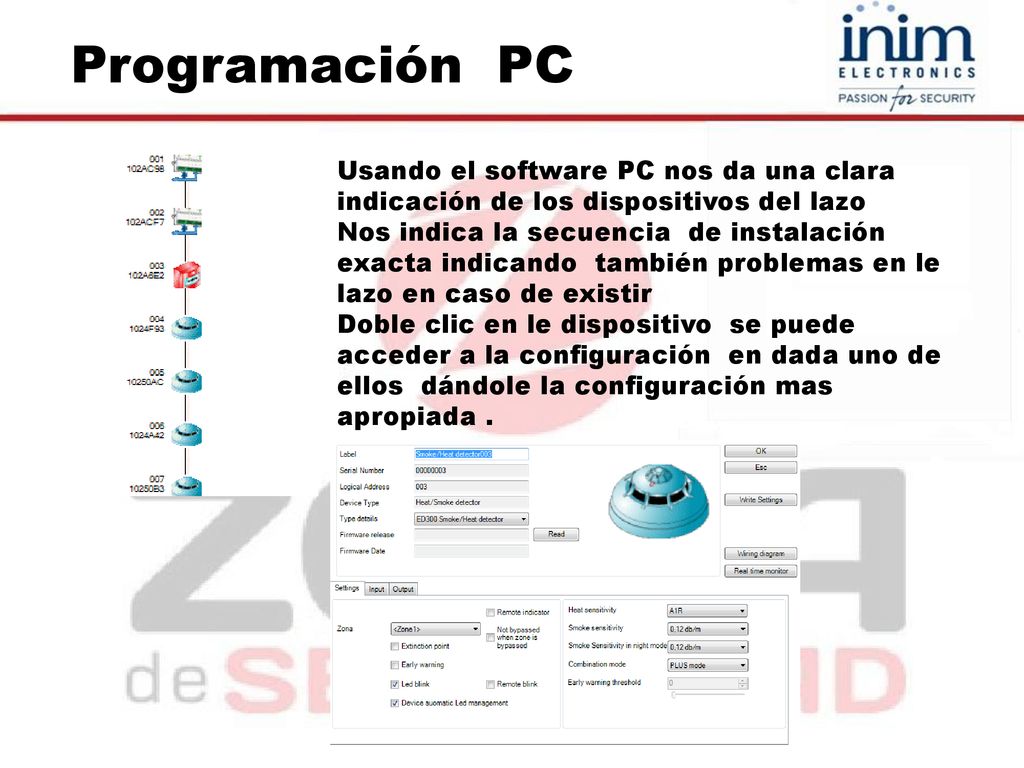

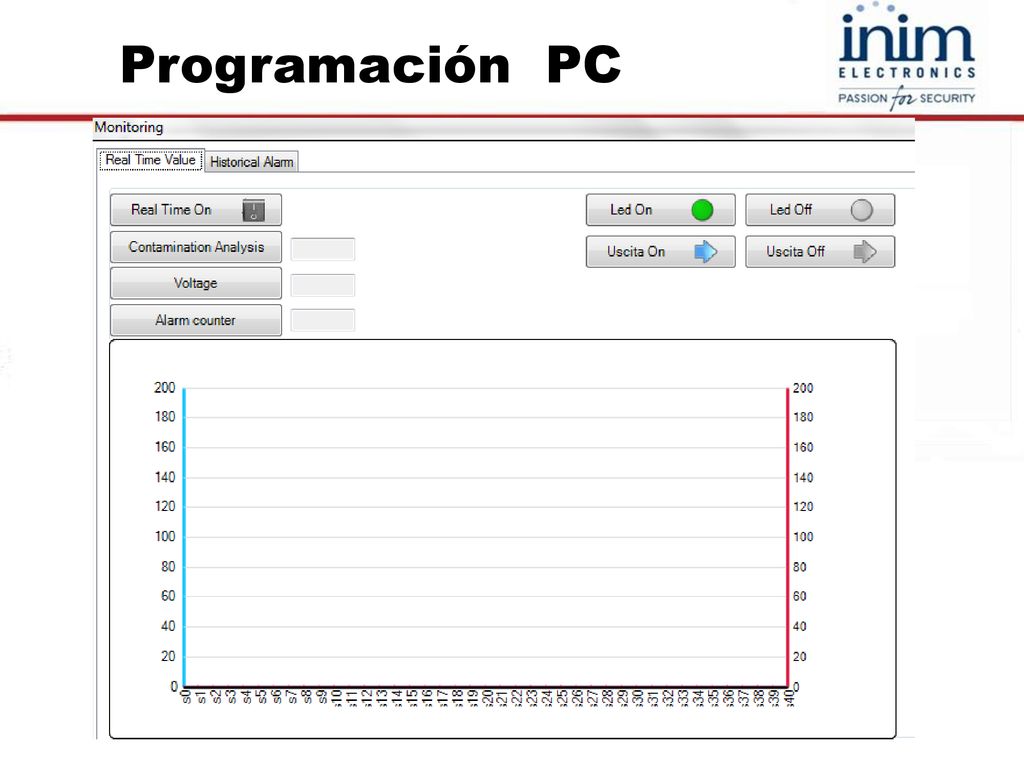

66 Programación PC Usando el software PC nos da una clara indicación de los dispositivos del lazo Nos indica la secuencia de instalación exacta indicando también problemas en le lazo en caso de existir Doble clic en le dispositivo se puede acceder a la configuración en dada uno de ellos dándole la configuración mas apropiada .

67 Programación PC

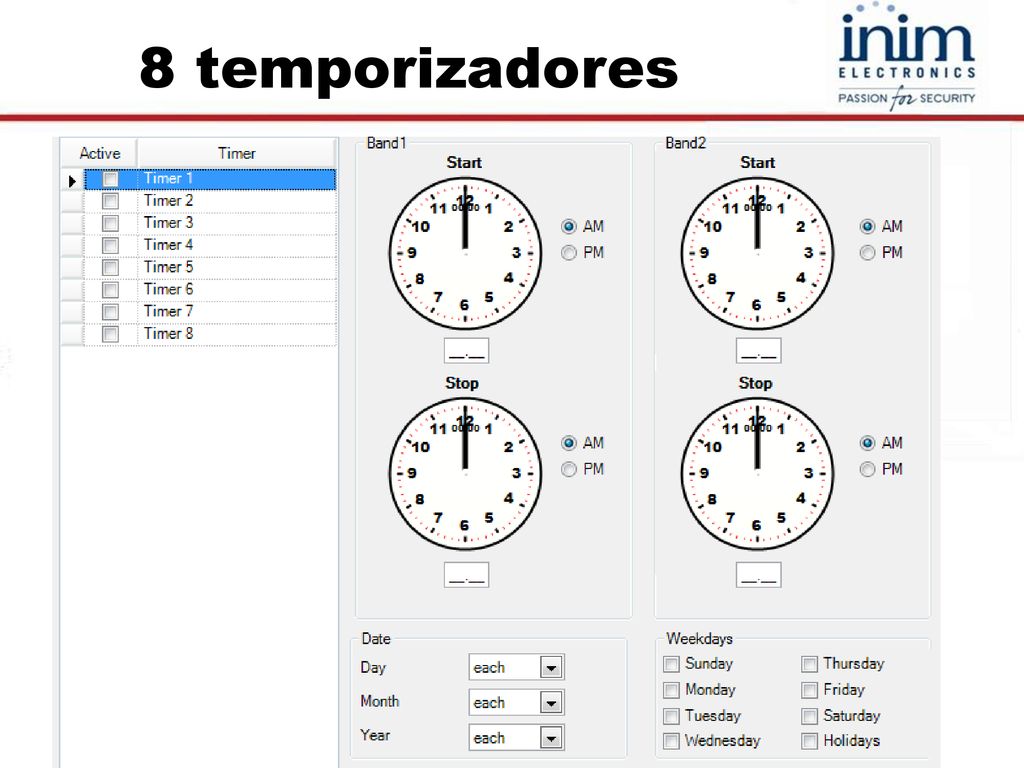

68 8 temporizadores

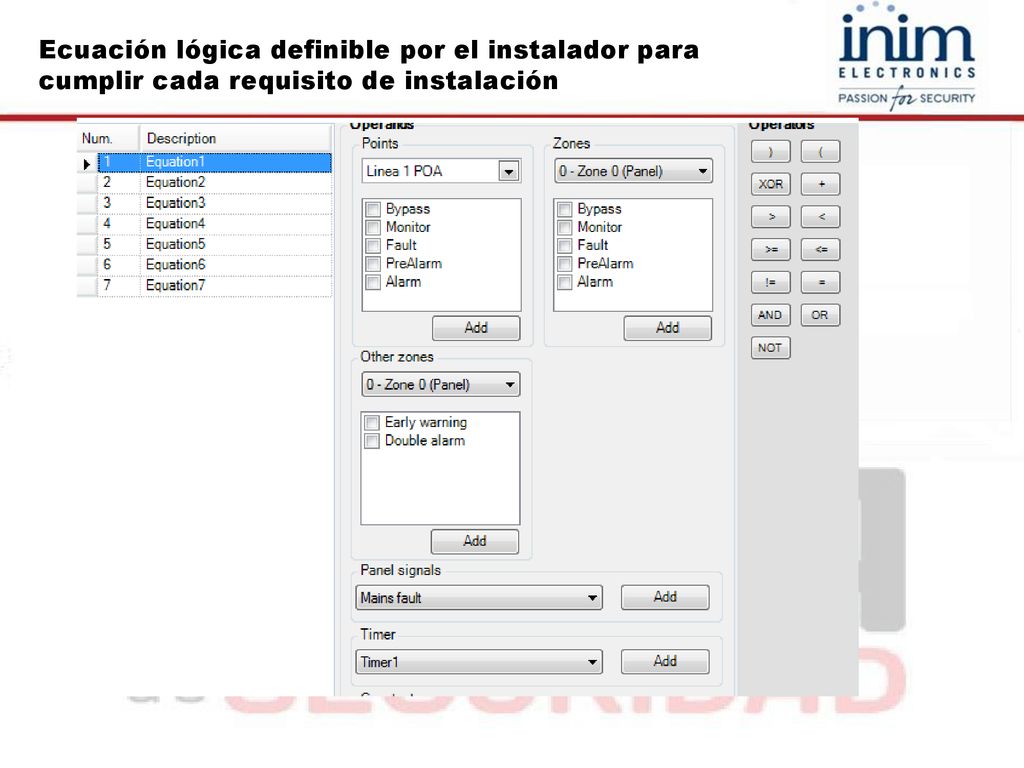

69 Ecuación lógica definible por el instalador para cumplir cada requisito de instalación

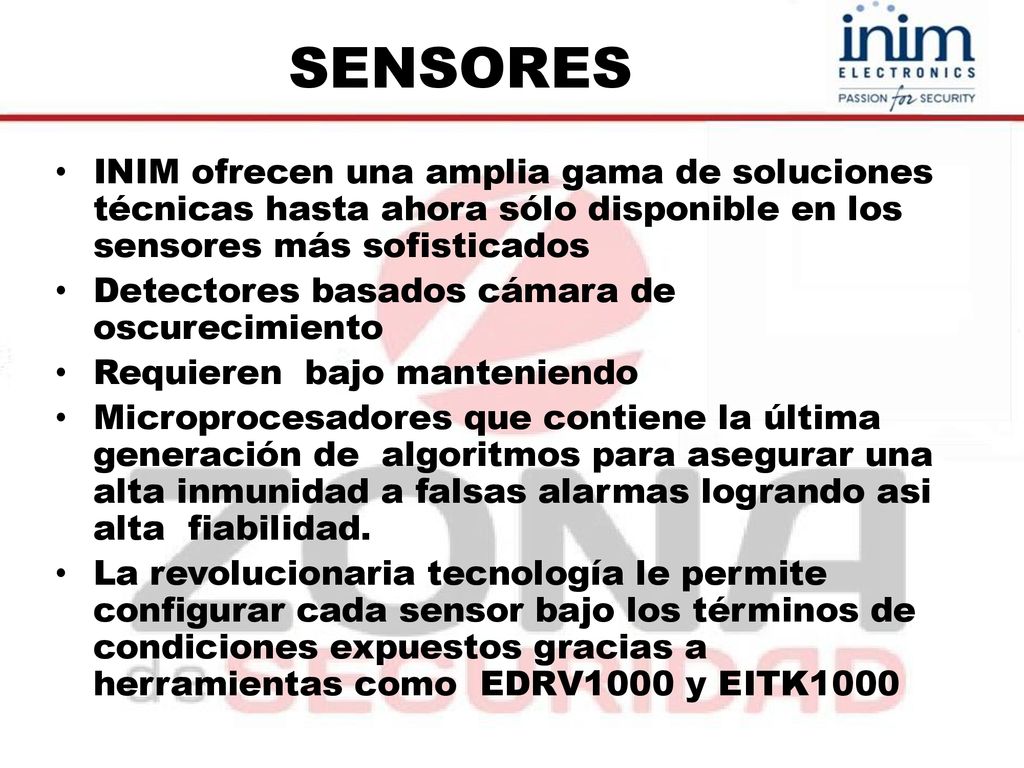

70 SENSORES INIM ofrecen una amplia gama de soluciones técnicas hasta ahora sólo disponible en los sensores más sofisticados Detectores basados cámara de oscurecimiento Requieren bajo manteniendo Microprocesadores que contiene la última generación de algoritmos para asegurar una alta inmunidad a falsas alarmas logrando asi alta fiabilidad. La revolucionaria tecnología le permite configurar cada sensor bajo los términos de condiciones expuestos gracias a herramientas como EDRV1000 y EITK1000

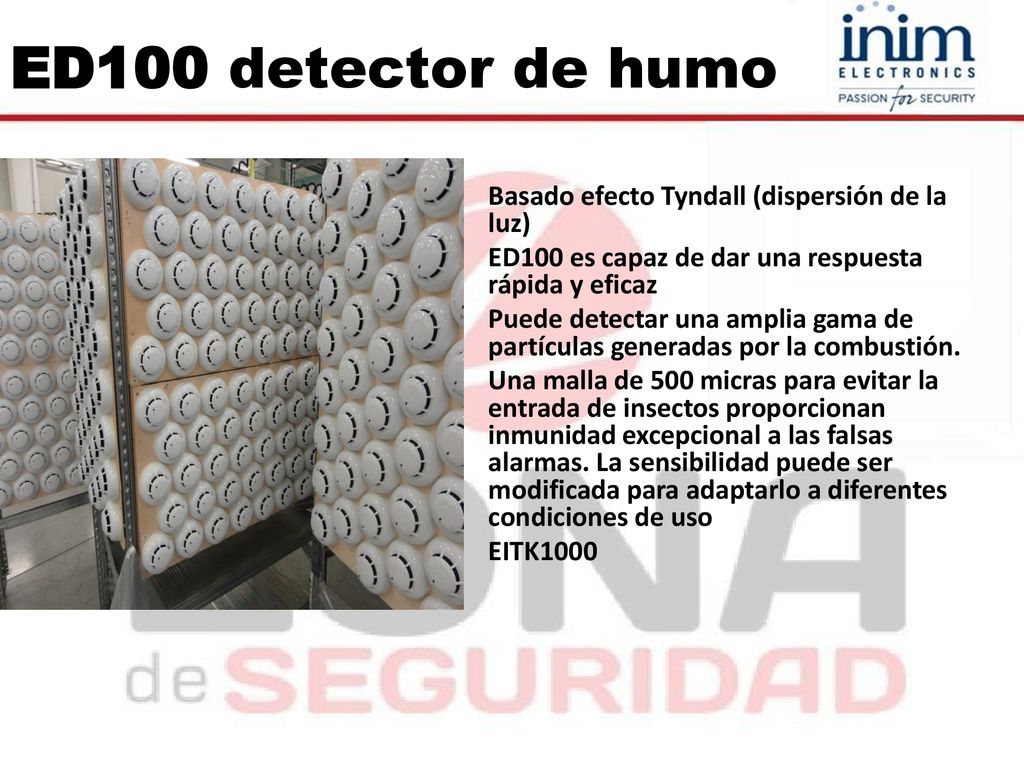

71 ED100 detector de humo Basado efecto Tyndall (dispersión de la luz)
ED100 es capaz de dar una respuesta rápida y eficaz Puede detectar una amplia gama de partículas generadas por la combustión. Una malla de 500 micras para evitar la entrada de insectos proporcionan inmunidad excepcional a las falsas alarmas. La sensibilidad puede ser modificada para adaptarlo a diferentes condiciones de uso EITK1000

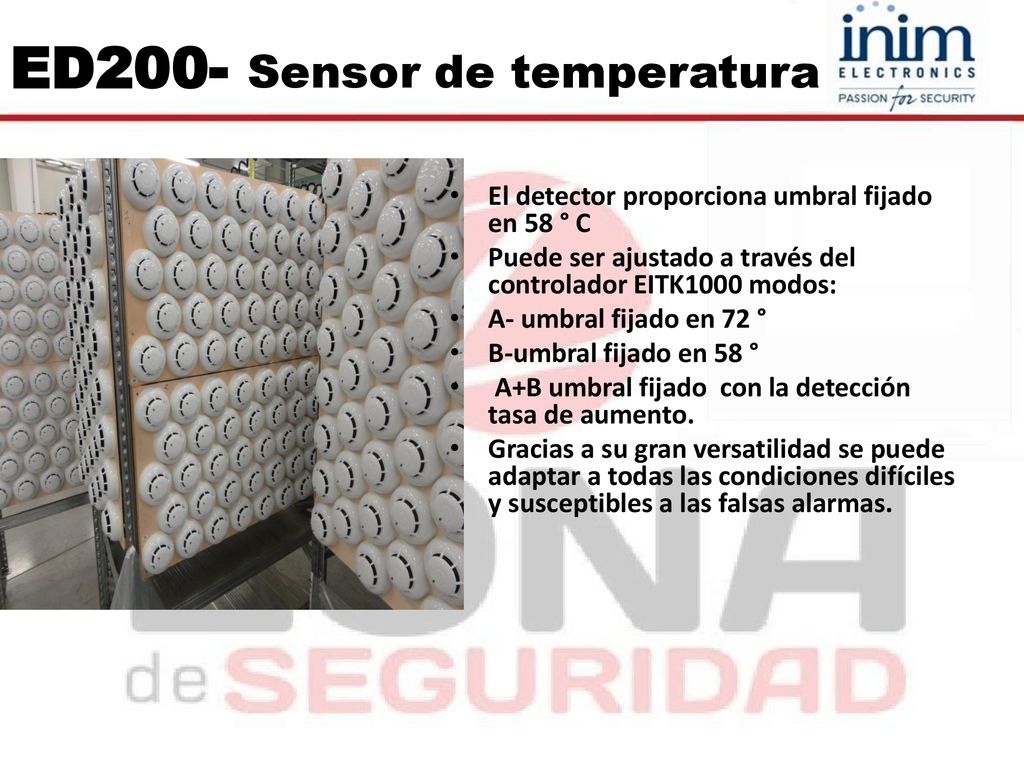

72 ED200- Sensor de temperatura
El detector proporciona umbral fijado en 58 ° C Puede ser ajustado a través del controlador EITK1000 modos: A- umbral fijado en 72 ° B-umbral fijado en 58 ° A+B umbral fijado con la detección tasa de aumento. Gracias a su gran versatilidad se puede adaptar a todas las condiciones difíciles y susceptibles a las falsas alarmas.

73 ED300 El detector combina la detección de humo y la temperatura con el fin de ofrecer una excepcional sensibilidad para detectar cualquier tipo de brotes de humos Alta inmunidad a falsas alarmas.

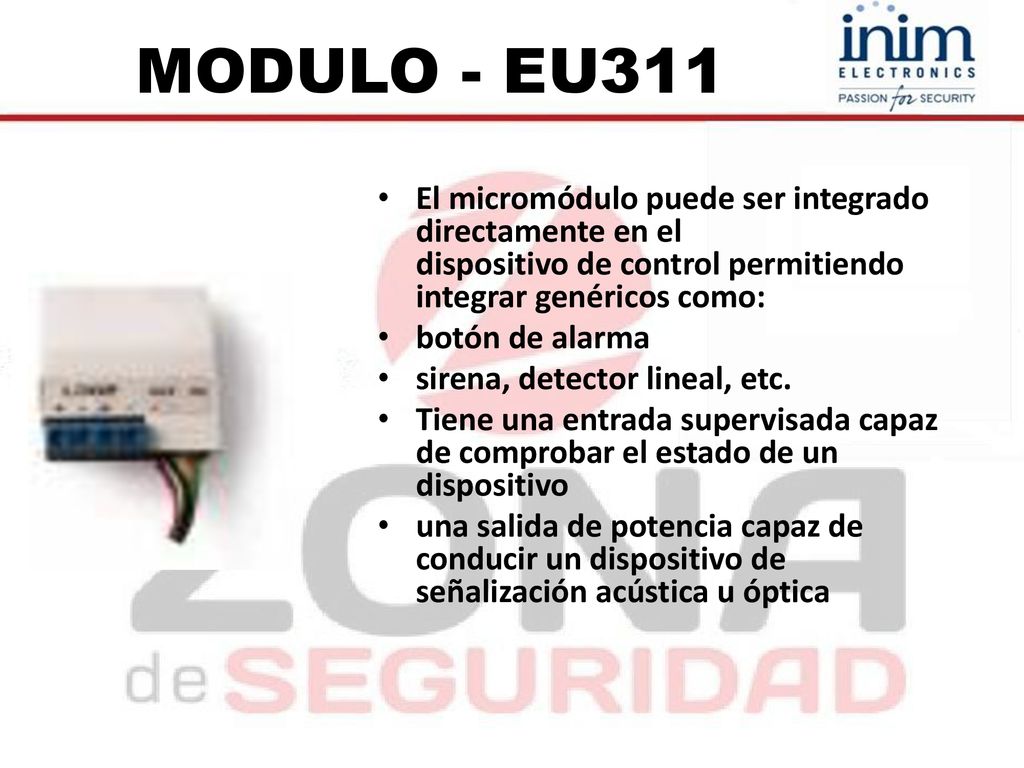

74 MODULO - EU311 El micromódulo puede ser integrado directamente en el dispositivo de control permitiendo integrar genéricos como: botón de alarma sirena, detector lineal, etc. Tiene una entrada supervisada capaz de comprobar el estado de un dispositivo una salida de potencia capaz de conducir un dispositivo de señalización acústica u óptica

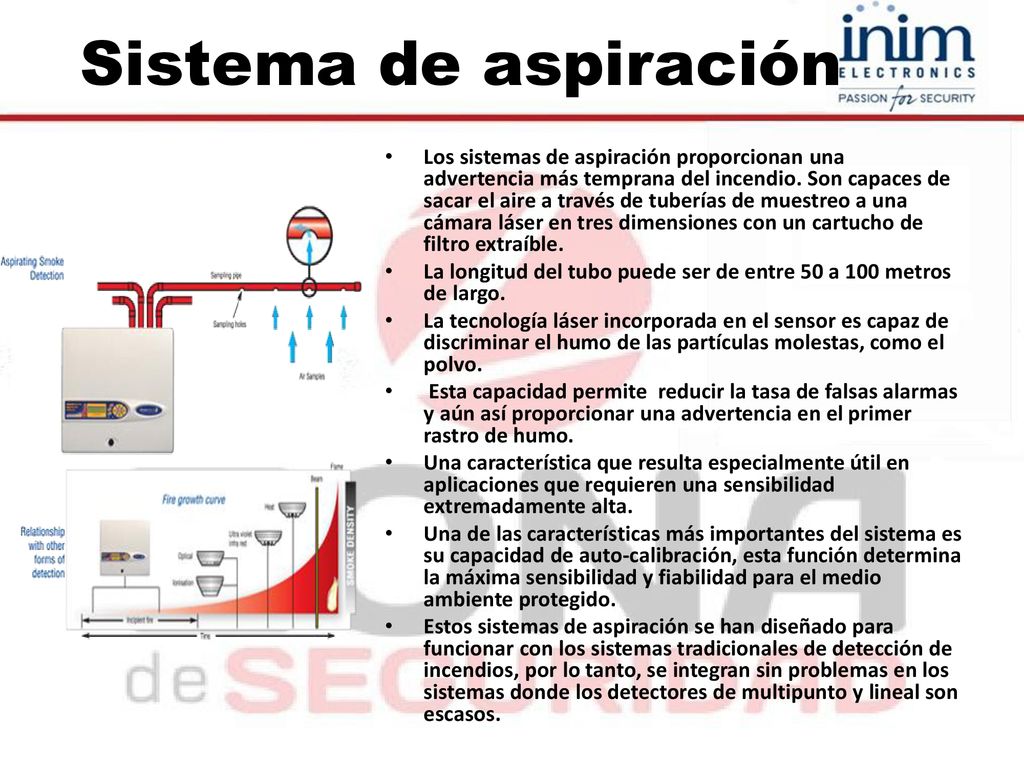

75 Sistema de aspiración Los sistemas de aspiración proporcionan una advertencia más temprana del incendio. Son capaces de sacar el aire a través de tuberías de muestreo a una cámara láser en tres dimensiones con un cartucho de filtro extraíble. La longitud del tubo puede ser de entre 50 a 100 metros de largo. La tecnología láser incorporada en el sensor es capaz de discriminar el humo de las partículas molestas, como el polvo. Esta capacidad permite reducir la tasa de falsas alarmas y aún así proporcionar una advertencia en el primer rastro de humo. Una característica que resulta especialmente útil en aplicaciones que requieren una sensibilidad extremadamente alta. Una de las características más importantes del sistema es su capacidad de auto-calibración, esta función determina la máxima sensibilidad y fiabilidad para el medio ambiente protegido. Estos sistemas de aspiración se han diseñado para funcionar con los sistemas tradicionales de detección de incendios, por lo tanto, se integran sin problemas en los sistemas donde los detectores de multipunto y lineal son escasos.

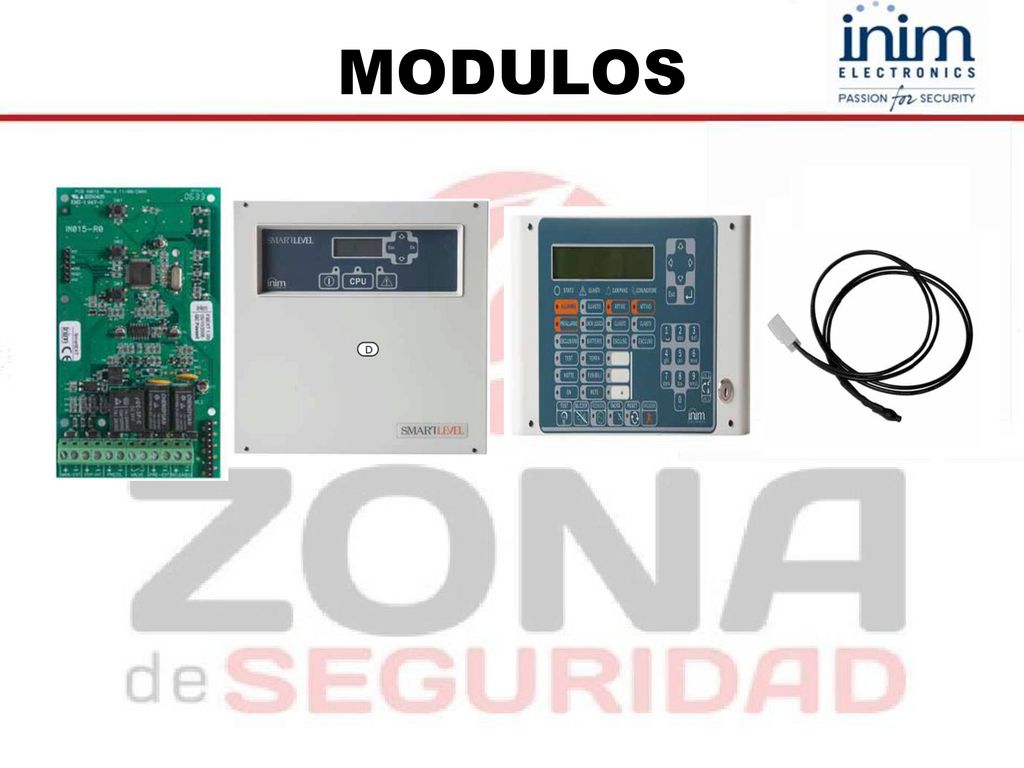

76 MODULOS

77

78

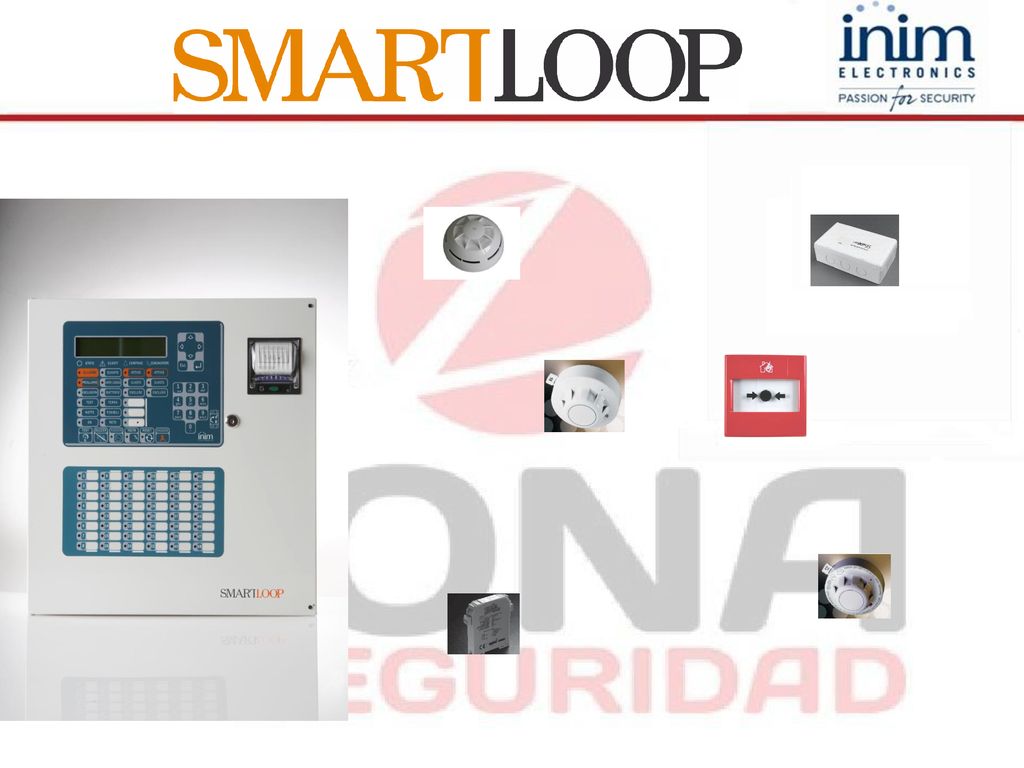

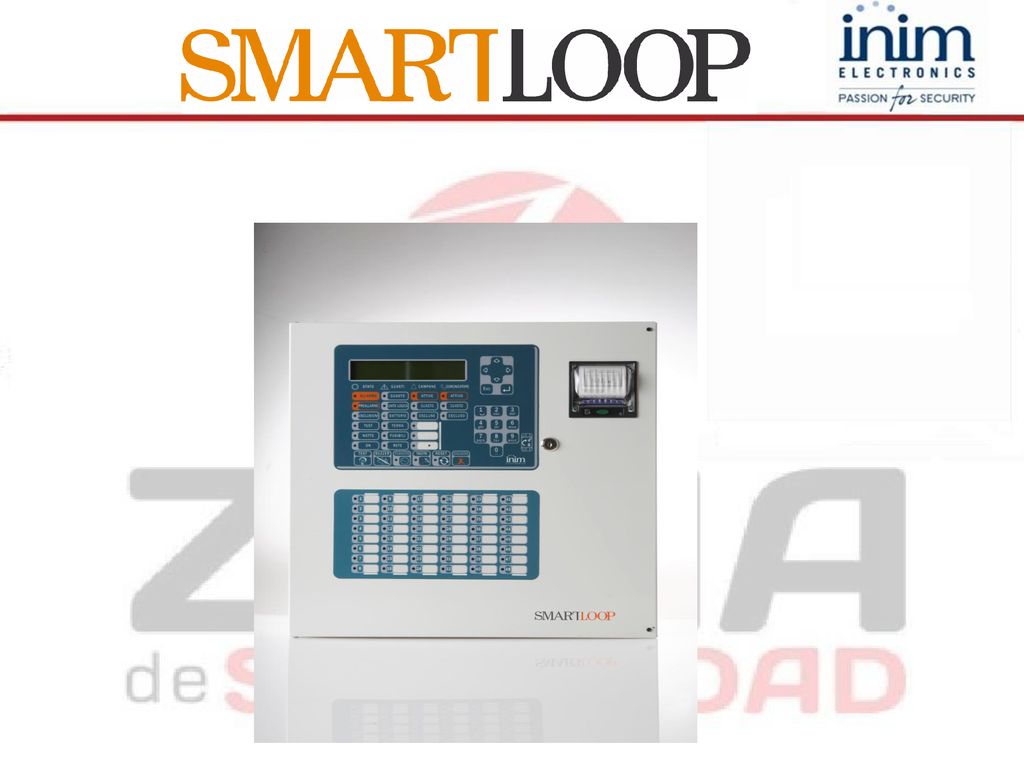

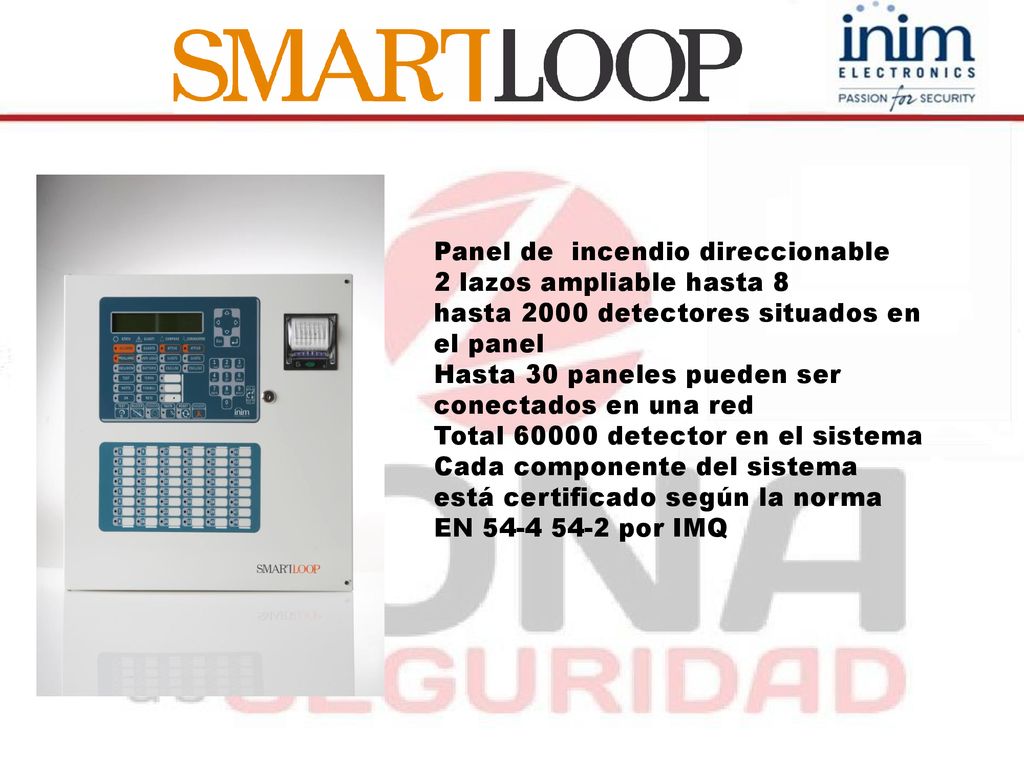

79 Panel de incendio direccionable
2 lazos ampliable hasta 8 hasta 2000 detectores situados en el panel Hasta 30 paneles pueden ser conectados en una red Total detector en el sistema Cada componente del sistema está certificado según la norma EN por IMQ

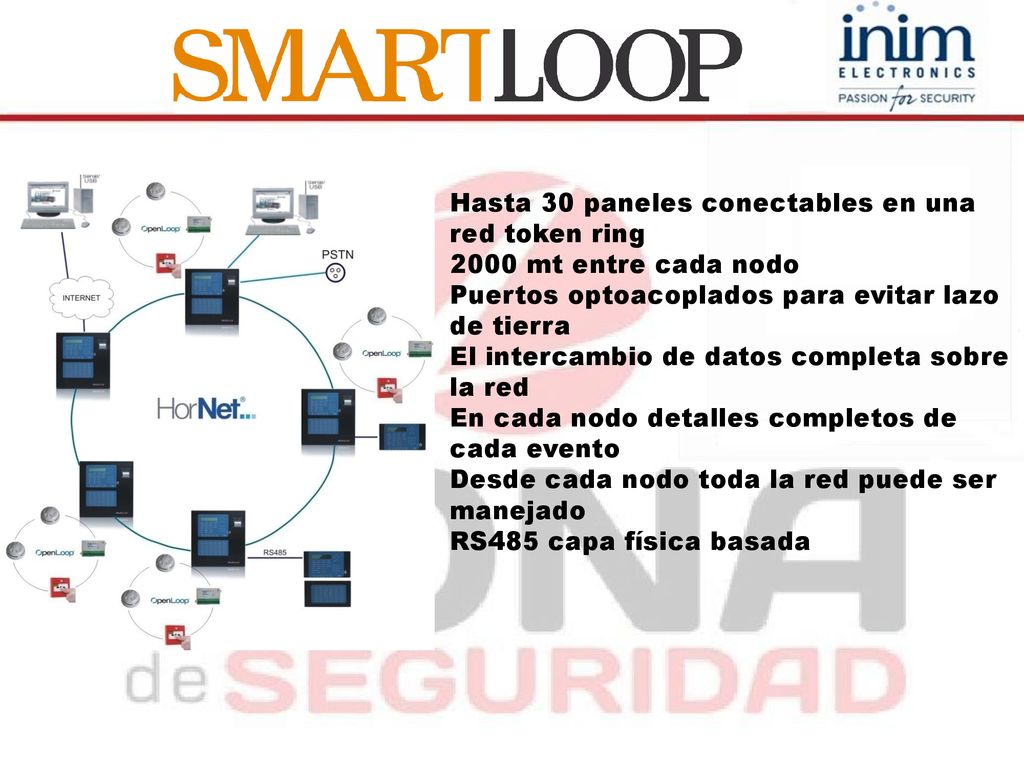

80 Hasta 30 paneles conectables en una red token ring
2000 mt entre cada nodo Puertos optoacoplados para evitar lazo de tierra El intercambio de datos completa sobre la red En cada nodo detalles completos de cada evento Desde cada nodo toda la red puede ser manejado RS485 capa física basada

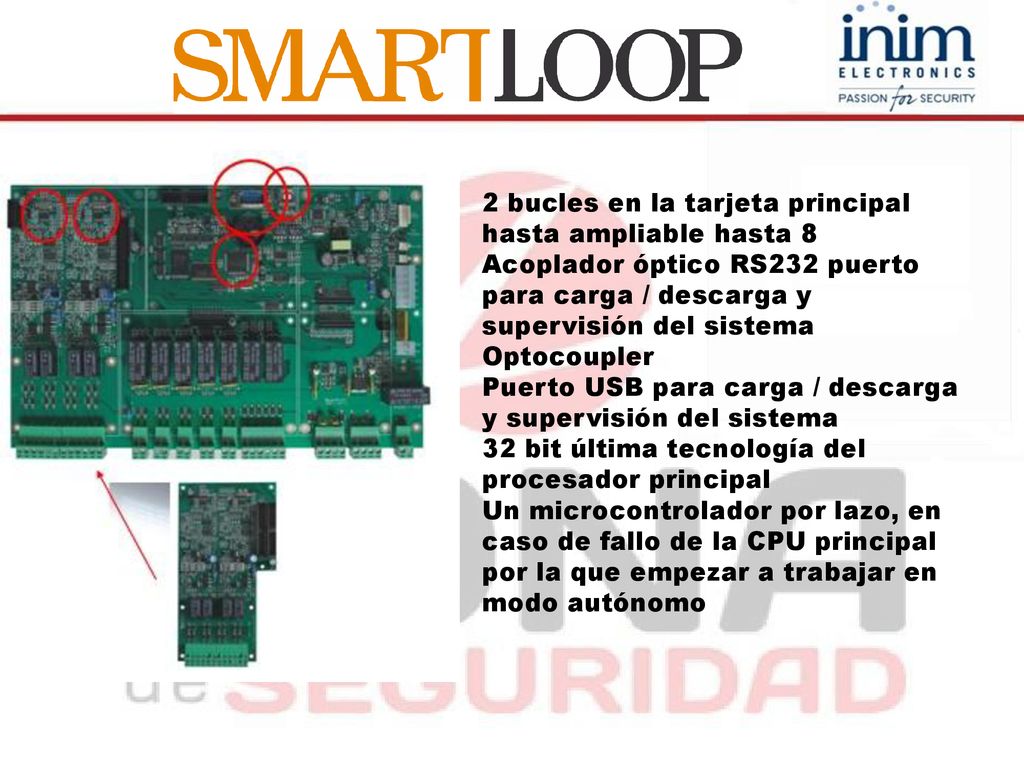

81 2 bucles en la tarjeta principal hasta ampliable hasta 8
Acoplador óptico RS232 puerto para carga / descarga y supervisión del sistema Optocoupler Puerto USB para carga / descarga y supervisión del sistema 32 bit última tecnología del procesador principal Un microcontrolador por lazo, en caso de fallo de la CPU principal por la que empezar a trabajar en modo autónomo

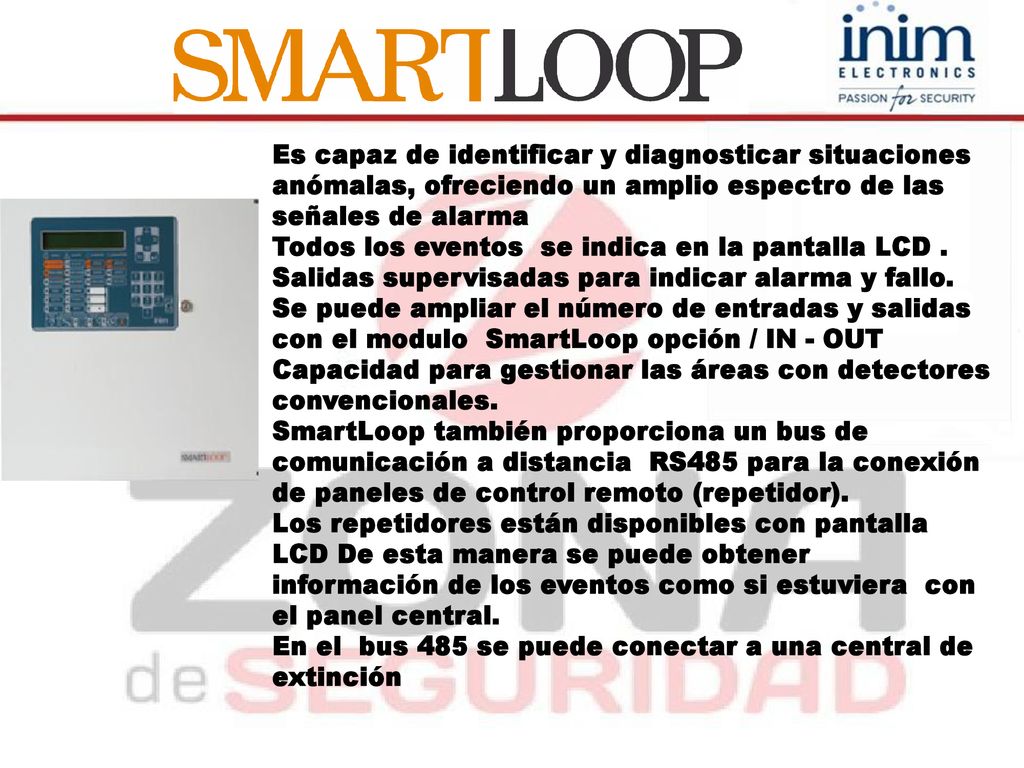

82 Es capaz de identificar y diagnosticar situaciones anómalas, ofreciendo un amplio espectro de las señales de alarma Todos los eventos se indica en la pantalla LCD . Salidas supervisadas para indicar alarma y fallo. Se puede ampliar el número de entradas y salidas con el modulo SmartLoop opción / IN - OUT Capacidad para gestionar las áreas con detectores convencionales. SmartLoop también proporciona un bus de comunicación a distancia RS485 para la conexión de paneles de control remoto (repetidor). Los repetidores están disponibles con pantalla LCD De esta manera se puede obtener información de los eventos como si estuviera con el panel central. En el bus 485 se puede conectar a una central de extinción

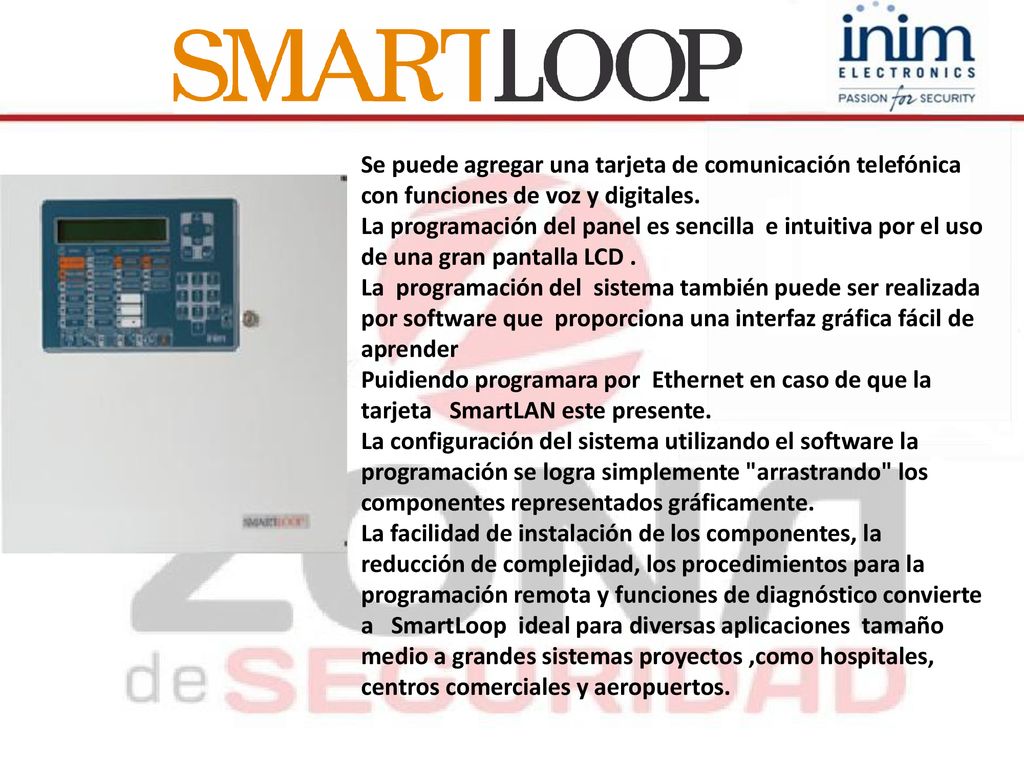

83 Se puede agregar una tarjeta de comunicación telefónica con funciones de voz y digitales.
La programación del panel es sencilla e intuitiva por el uso de una gran pantalla LCD . La programación del sistema también puede ser realizada por software que proporciona una interfaz gráfica fácil de aprender Puidiendo programara por Ethernet en caso de que la tarjeta SmartLAN este presente. La configuración del sistema utilizando el software la programación se logra simplemente "arrastrando" los componentes representados gráficamente. La facilidad de instalación de los componentes, la reducción de complejidad, los procedimientos para la programación remota y funciones de diagnóstico convierte a SmartLoop ideal para diversas aplicaciones tamaño medio a grandes sistemas proyectos ,como hospitales, centros comerciales y aeropuertos.

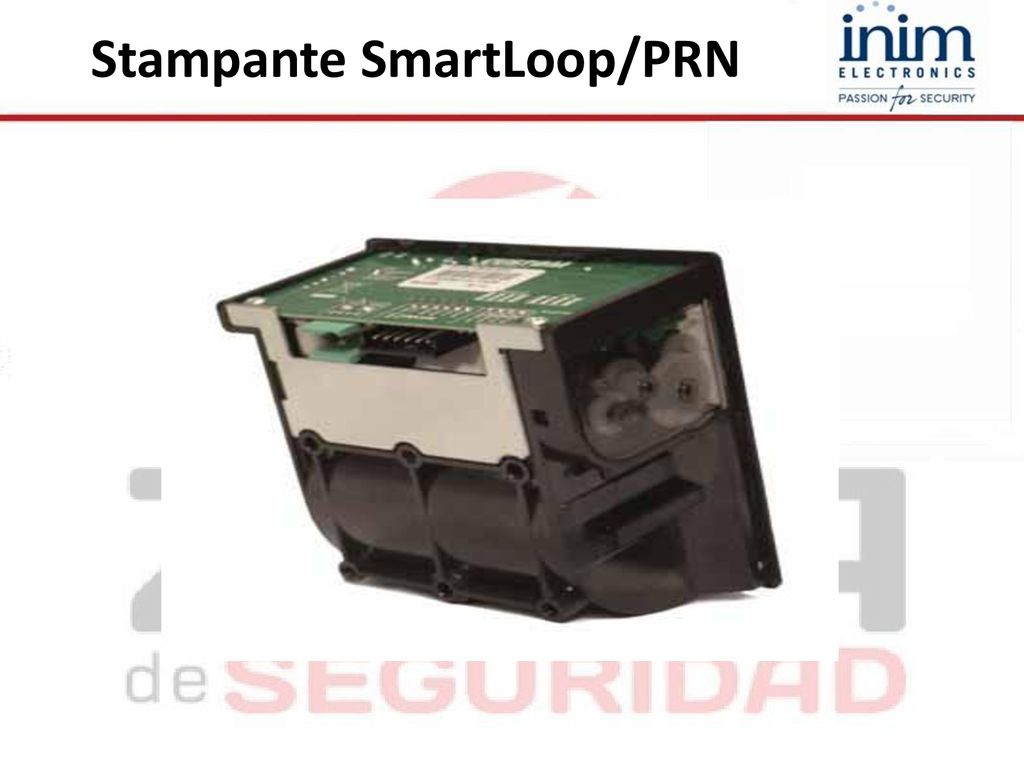

84 Stampante SmartLoop/PRN

85

86 Gracias por la atención
