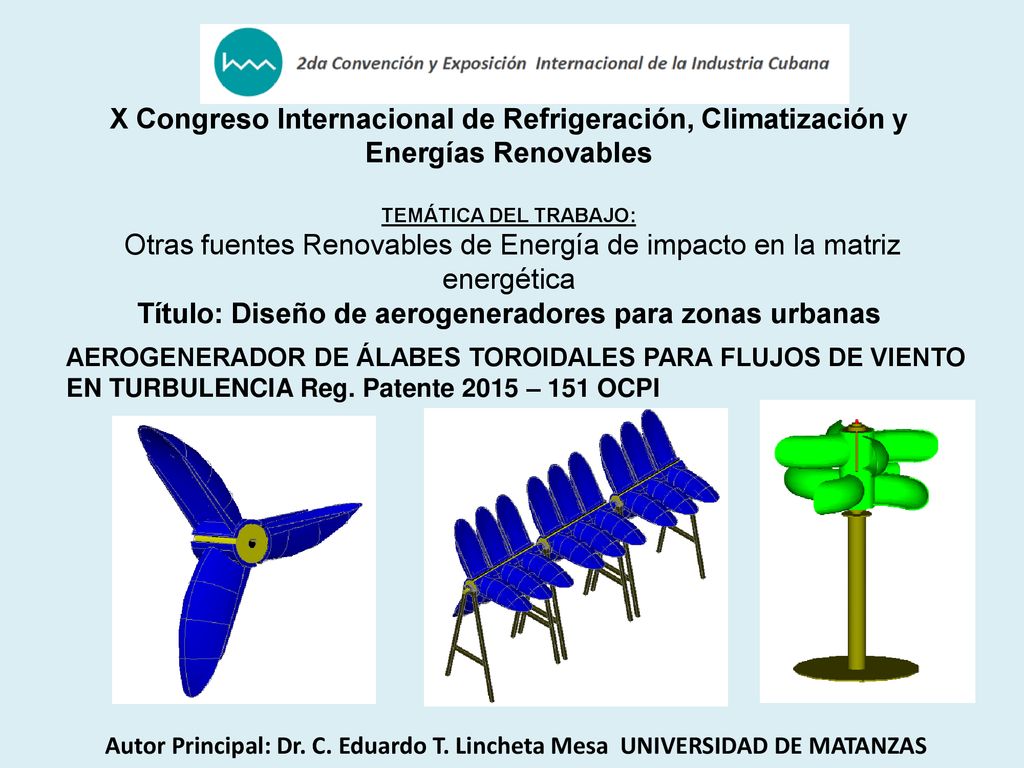

1 X Congreso Internacional de Refrigeración, Climatización y Energías Renovables TEMÁTICA DEL TRABAJO: Otras fuentes Renovables de Energía de impacto en la matriz energética Título: Diseño de aerogeneradores para zonas urbanas AEROGENERADOR DE ÁLABES TOROIDALES PARA FLUJOS DE VIENTO EN TURBULENCIA Reg. Patente 2015 – 151 OCPI Autor Principal: Dr. C. Eduardo T. Lincheta Mesa UNIVERSIDAD DE MATANZAS

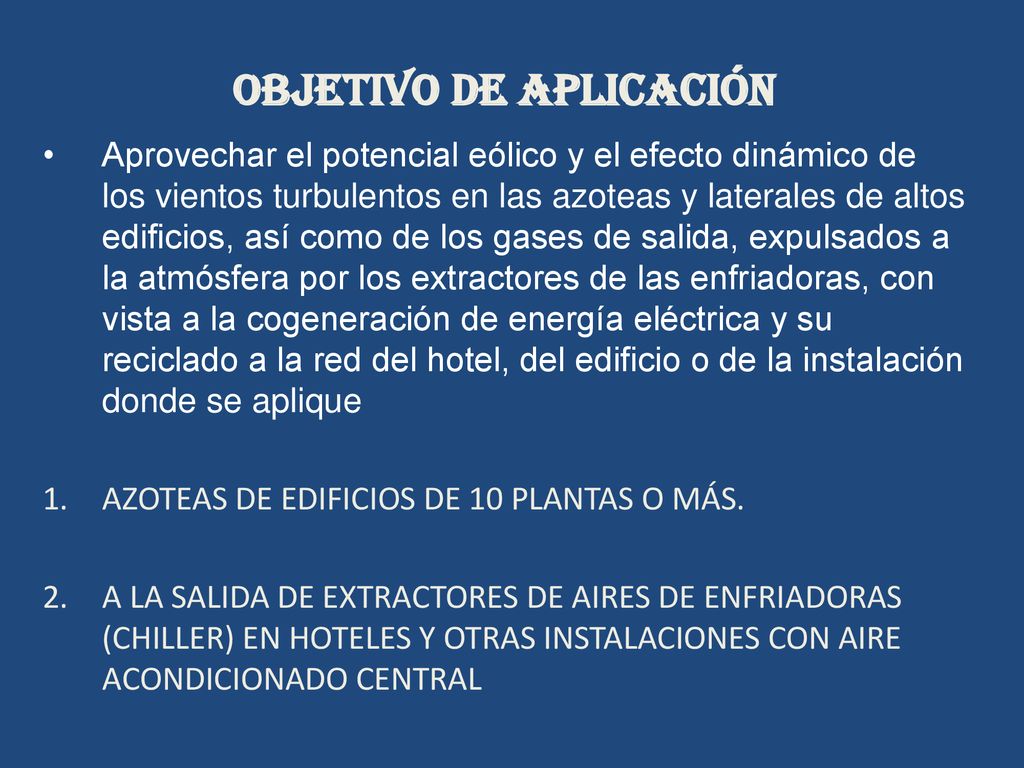

2 OBJETIVO DE APLICACIÓN
Aprovechar el potencial eólico y el efecto dinámico de los vientos turbulentos en las azoteas y laterales de altos edificios, así como de los gases de salida, expulsados a la atmósfera por los extractores de las enfriadoras, con vista a la cogeneración de energía eléctrica y su reciclado a la red del hotel, del edificio o de la instalación donde se aplique AZOTEAS DE EDIFICIOS DE 10 PLANTAS O MÁS. A LA SALIDA DE EXTRACTORES DE AIRES DE ENFRIADORAS (CHILLER) EN HOTELES Y OTRAS INSTALACIONES CON AIRE ACONDICIONADO CENTRAL

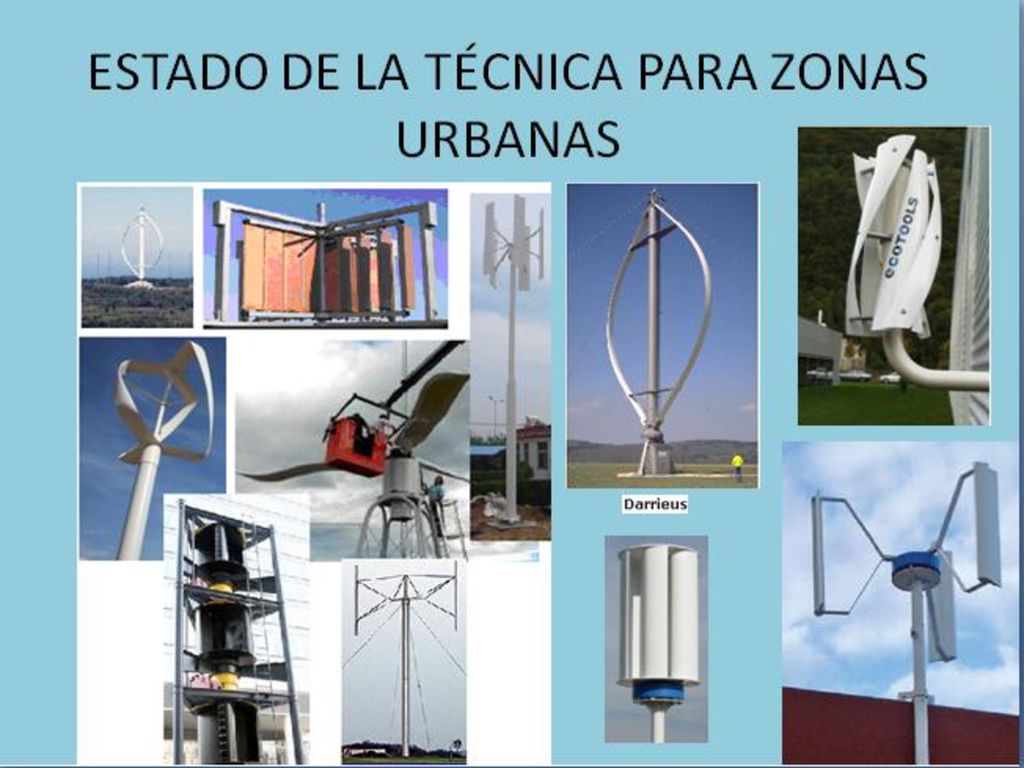

3

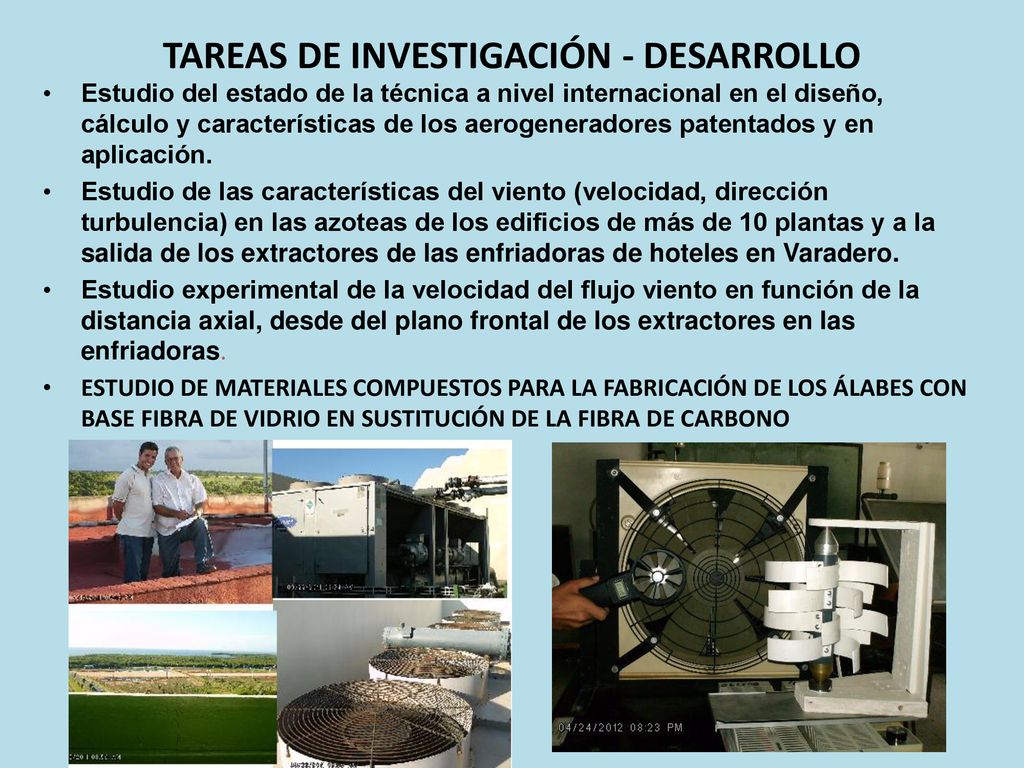

4 TAREAS DE INVESTIGACIÓN - DESARROLLO
Estudio del estado de la técnica a nivel internacional en el diseño, cálculo y características de los aerogeneradores patentados y en aplicación. Estudio de las características del viento (velocidad, dirección turbulencia) en las azoteas de los edificios de más de 10 plantas y a la salida de los extractores de las enfriadoras de hoteles en Varadero. Estudio experimental de la velocidad del flujo viento en función de la distancia axial, desde del plano frontal de los extractores en las enfriadoras. ESTUDIO DE MATERIALES COMPUESTOS PARA LA FABRICACIÓN DE LOS ÁLABES CON BASE FIBRA DE VIDRIO EN SUSTITUCIÓN DE LA FIBRA DE CARBONO

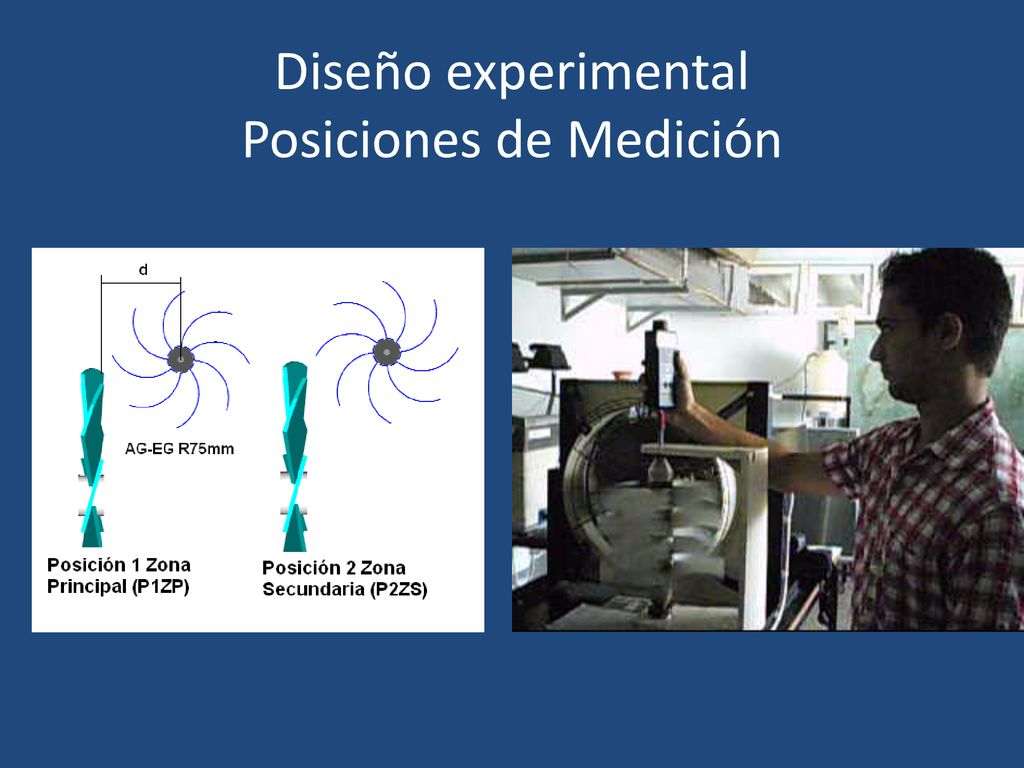

5 Diseño experimental Posiciones de Medición

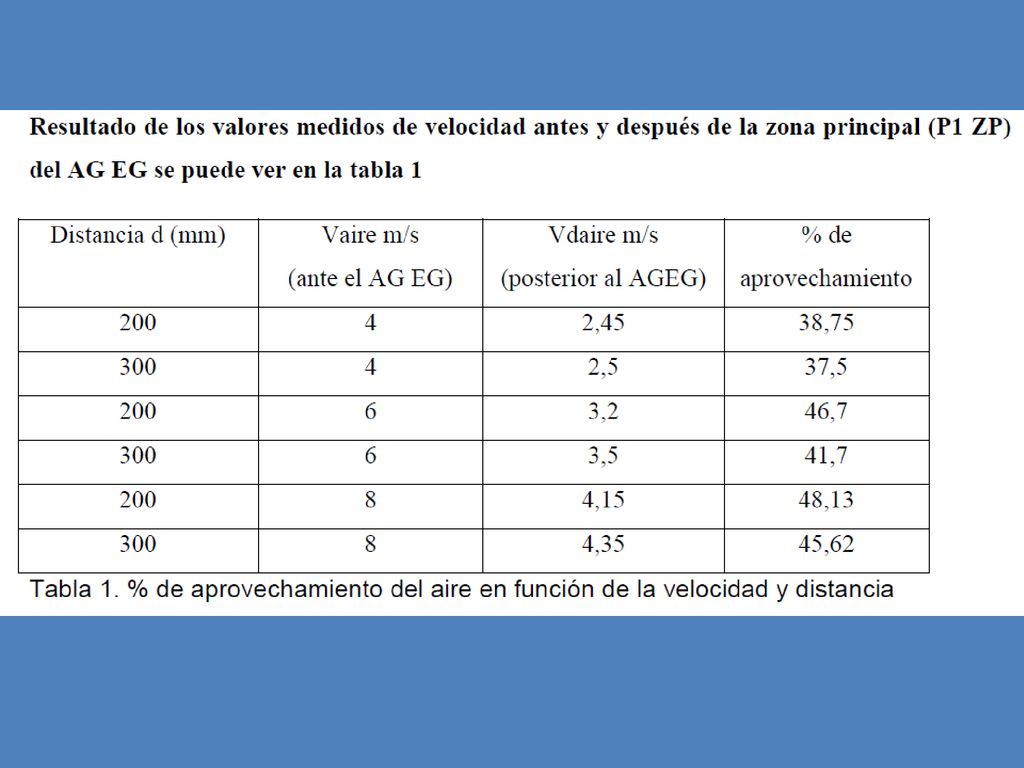

6

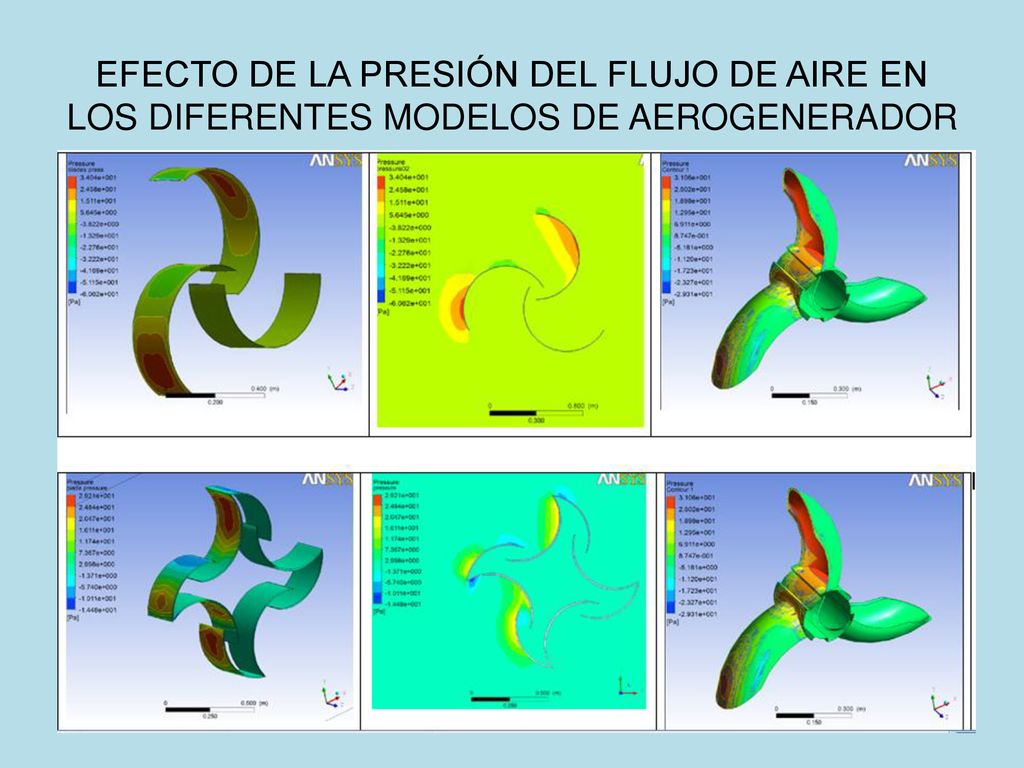

7 EFECTO DE LA PRESIÓN DEL FLUJO DE AIRE EN LOS DIFERENTES MODELOS DE AEROGENERADOR

8 RESULTADO COMPARATIVO ENTRE EL MODELO SAVONIUS Y EL TOROIDAL CON SIMILITUD EN ESCALA DIMENSIONAL

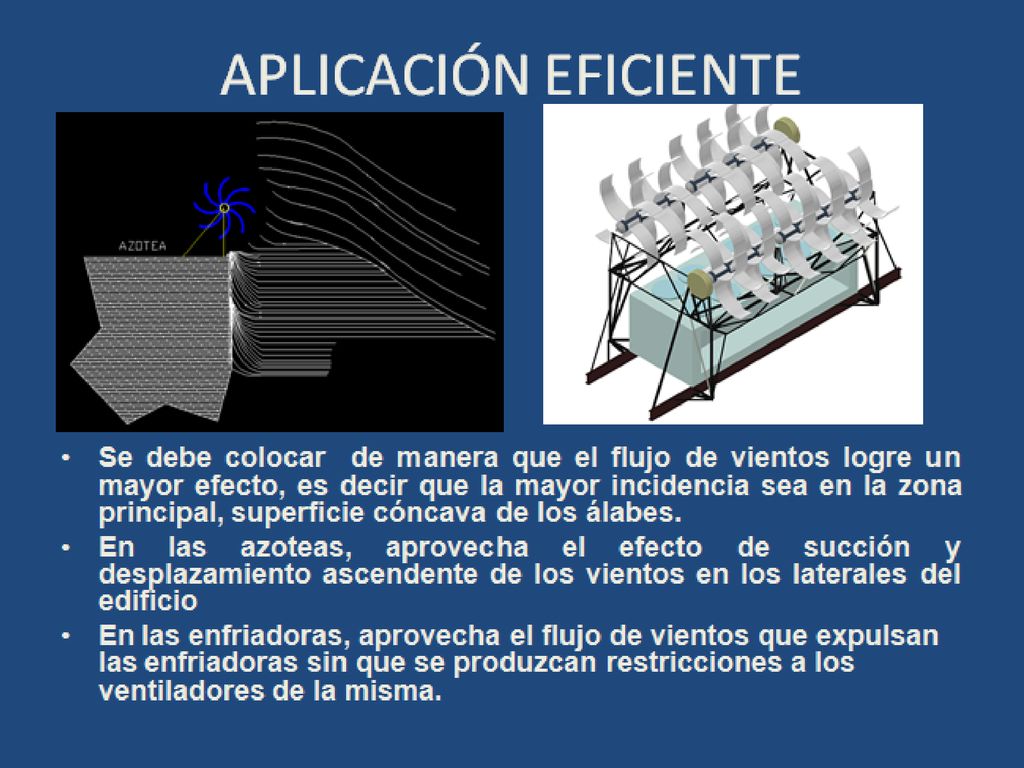

9

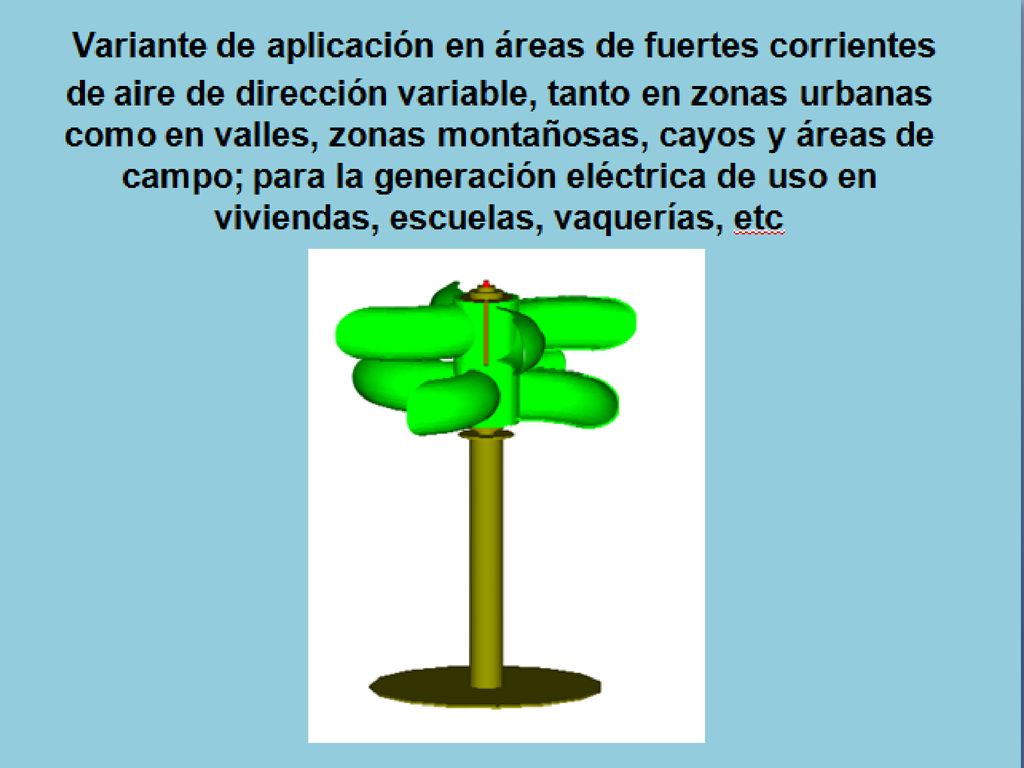

10

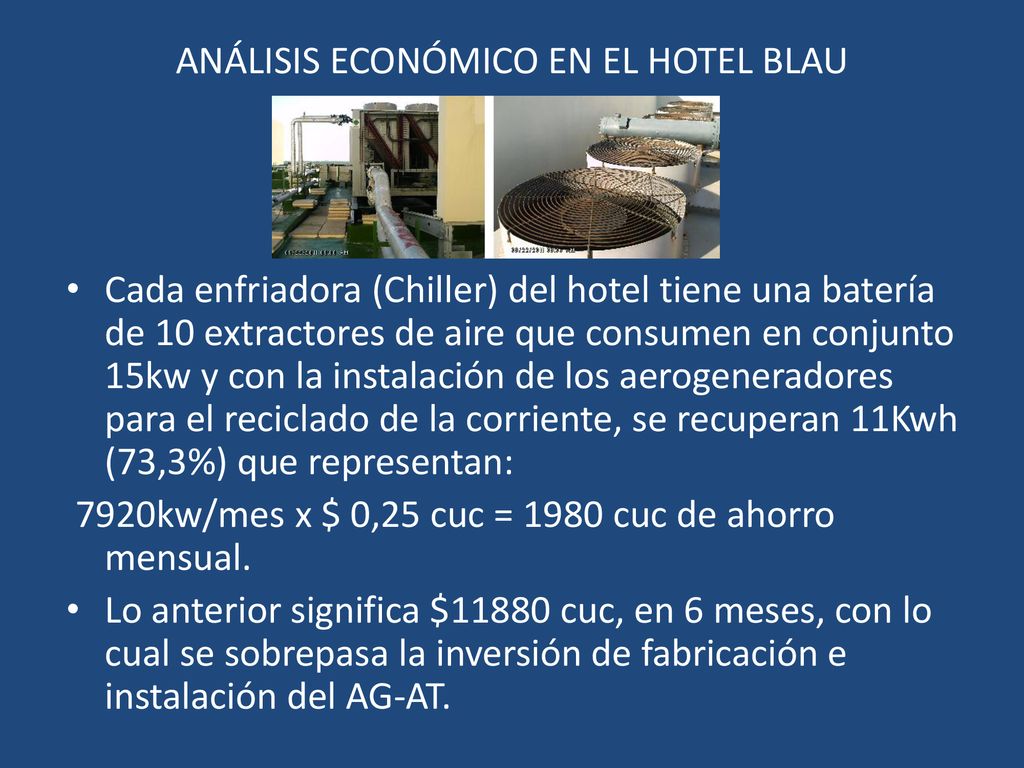

11 ANÁLISIS ECONÓMICO EN EL HOTEL BLAU
Cada enfriadora (Chiller) del hotel tiene una batería de 10 extractores de aire que consumen en conjunto 15kw y con la instalación de los aerogeneradores para el reciclado de la corriente, se recuperan 11Kwh (73,3%) que representan: 7920kw/mes x $ 0,25 cuc = 1980 cuc de ahorro mensual. Lo anterior significa $11880 cuc, en 6 meses, con lo cual se sobrepasa la inversión de fabricación e instalación del AG-AT.

12

13
