DISTRIBUIDORA MEXICANA

Presentación del tema: "DISTRIBUIDORA MEXICANA"— Transcripción de la presentación:

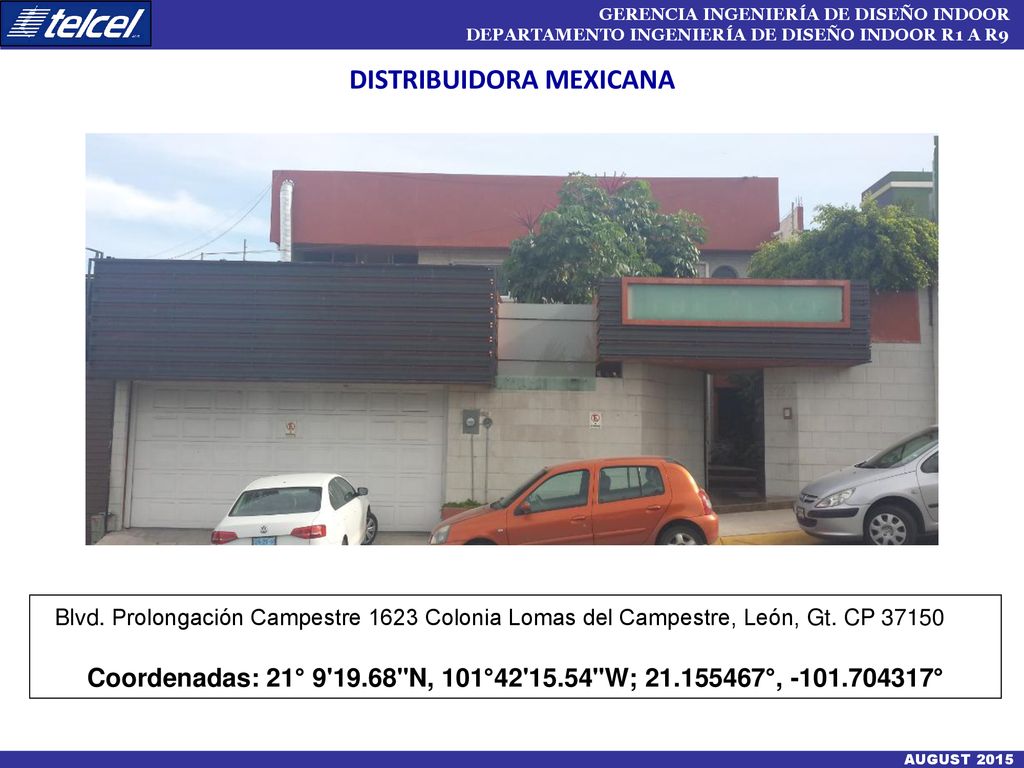

1 DISTRIBUIDORA MEXICANA
GERENCIA INGENIERÍA DE DISEÑO INDOOR DEPARTAMENTO INGENIERÍA DE DISEÑO INDOOR R1 A R9 DISTRIBUIDORA MEXICANA Blvd. Prolongación Campestre 1623 Colonia Lomas del Campestre, León, Gt. CP 37150 Coordenadas: 21° 9'19.68"N, 101°42'15.54"W; °, ° AUGUST 2015

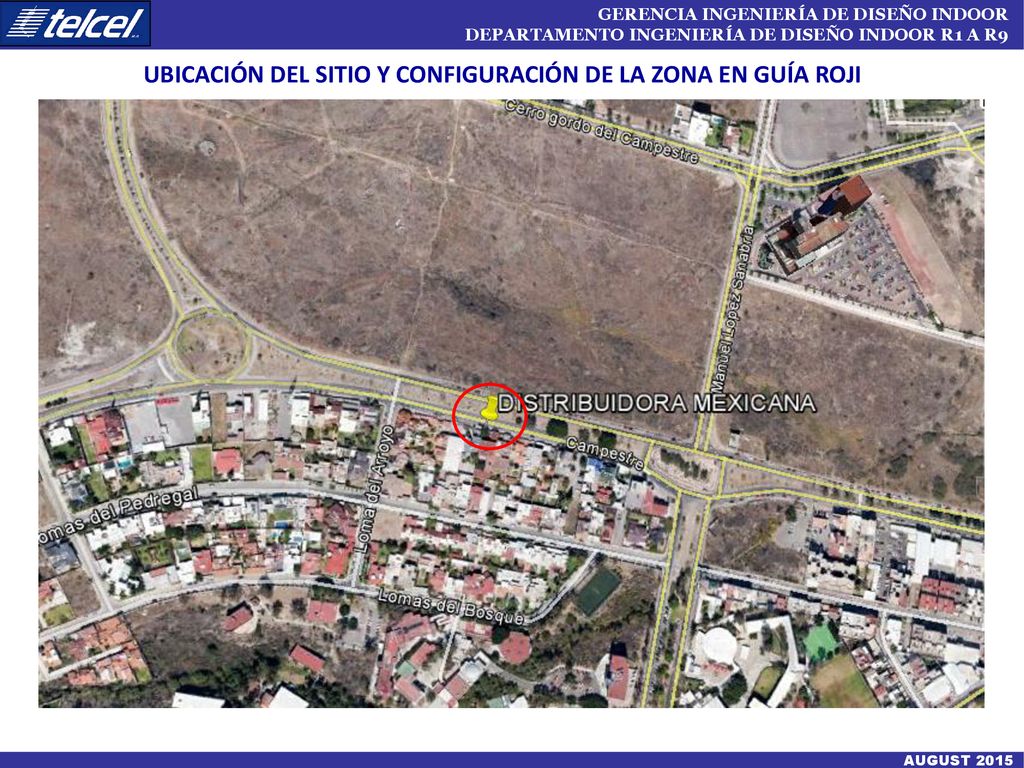

2 UBICACIÓN DEL SITIO Y CONFIGURACIÓN DE LA ZONA EN GUÍA ROJI
GERENCIA INGENIERÍA DE DISEÑO INDOOR DEPARTAMENTO INGENIERÍA DE DISEÑO INDOOR R1 A R9 UBICACIÓN DEL SITIO Y CONFIGURACIÓN DE LA ZONA EN GUÍA ROJI AUGUST 2015

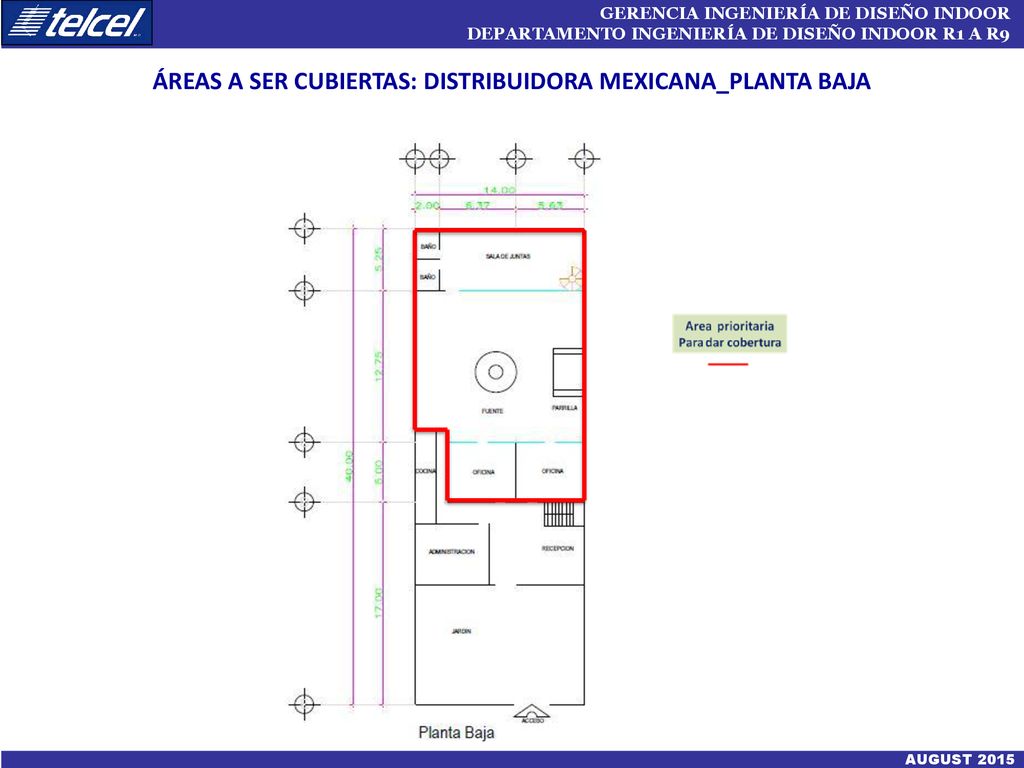

3 ÁREAS A SER CUBIERTAS: DISTRIBUIDORA MEXICANA_PLANTA BAJA
GERENCIA INGENIERÍA DE DISEÑO INDOOR DEPARTAMENTO INGENIERÍA DE DISEÑO INDOOR R1 A R9 ÁREAS A SER CUBIERTAS: DISTRIBUIDORA MEXICANA_PLANTA BAJA AUGUST 2015 3

4 ÁREAS A SER CUBIERTAS: DISTRIBUIDORA MEXICANA_PLANTA ALTA
GERENCIA INGENIERÍA DE DISEÑO INDOOR DEPARTAMENTO INGENIERÍA DE DISEÑO INDOOR R1 A R9 ÁREAS A SER CUBIERTAS: DISTRIBUIDORA MEXICANA_PLANTA ALTA AUGUST 2015 4

5 DISEÑO DE RF

6 DISEÑO RF – DISTRIBUIDORA MEXICANA

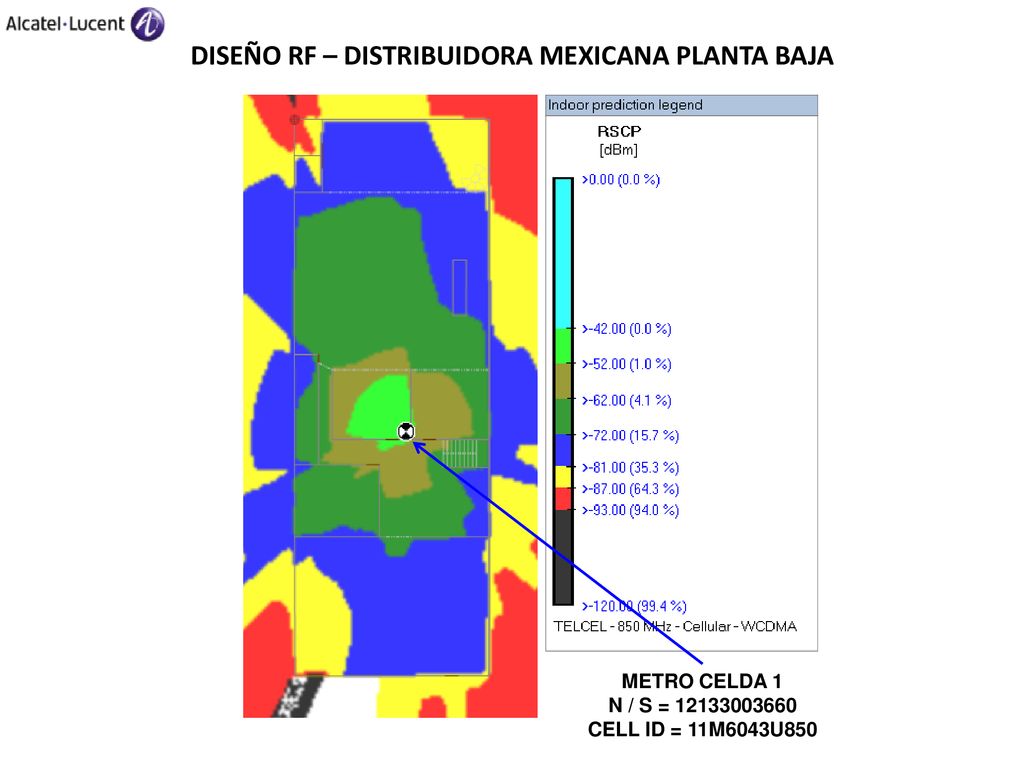

7 DISEÑO RF – DISTRIBUIDORA MEXICANA PLANTA BAJA
METRO CELDA 1 N / S = CELL ID = 11M6043U850

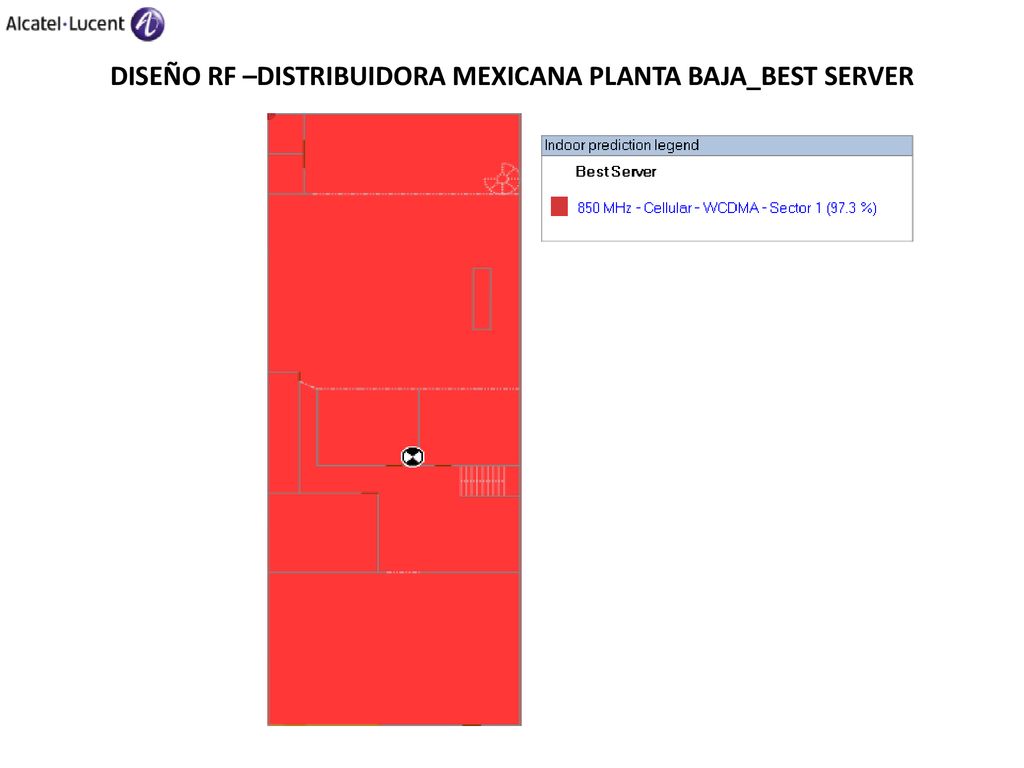

8 DISEÑO RF –DISTRIBUIDORA MEXICANA PLANTA BAJA_BEST SERVER

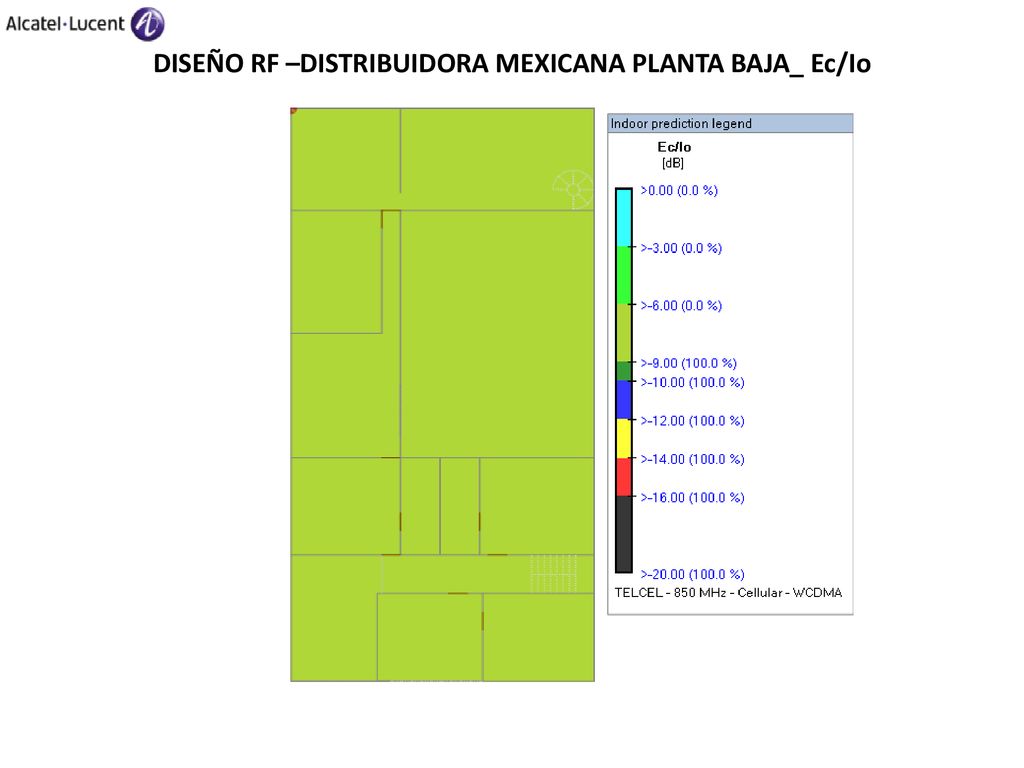

9 DISEÑO RF –DISTRIBUIDORA MEXICANA PLANTA BAJA_ Ec/Io

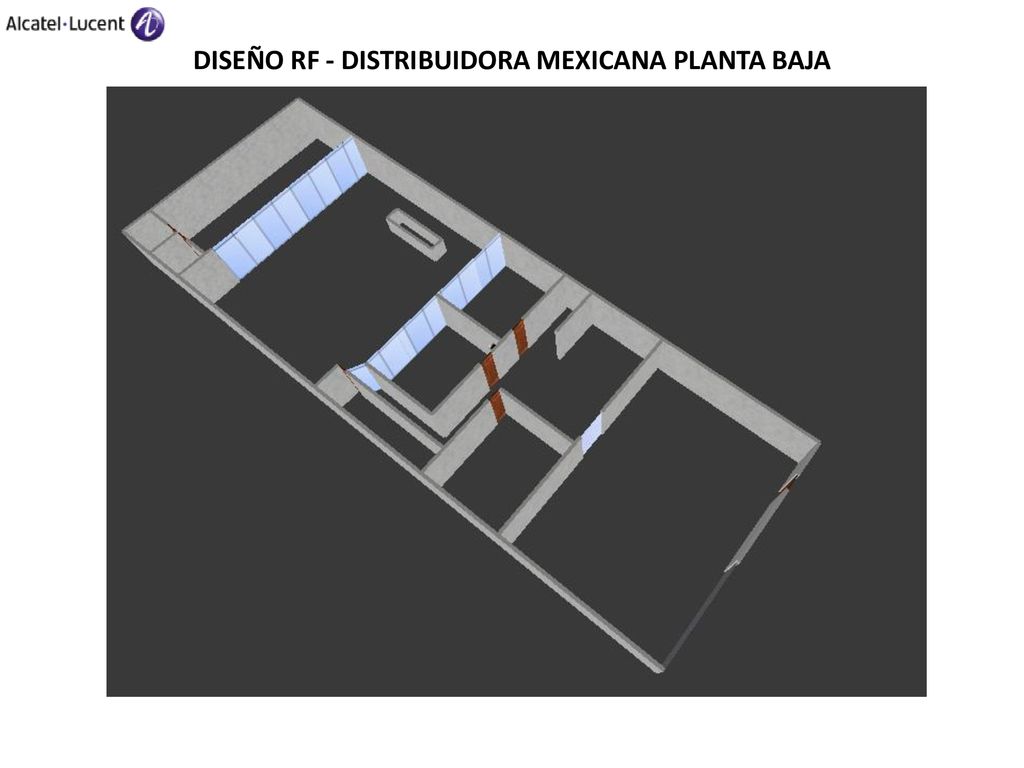

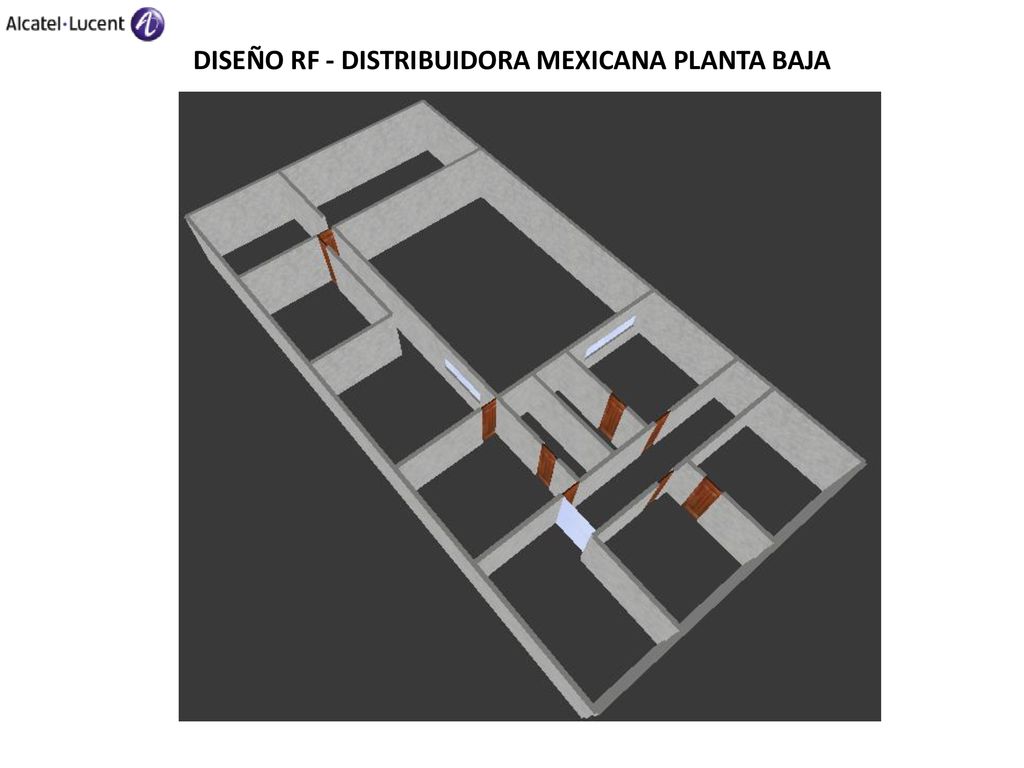

10 DISEÑO RF - DISTRIBUIDORA MEXICANA PLANTA BAJA

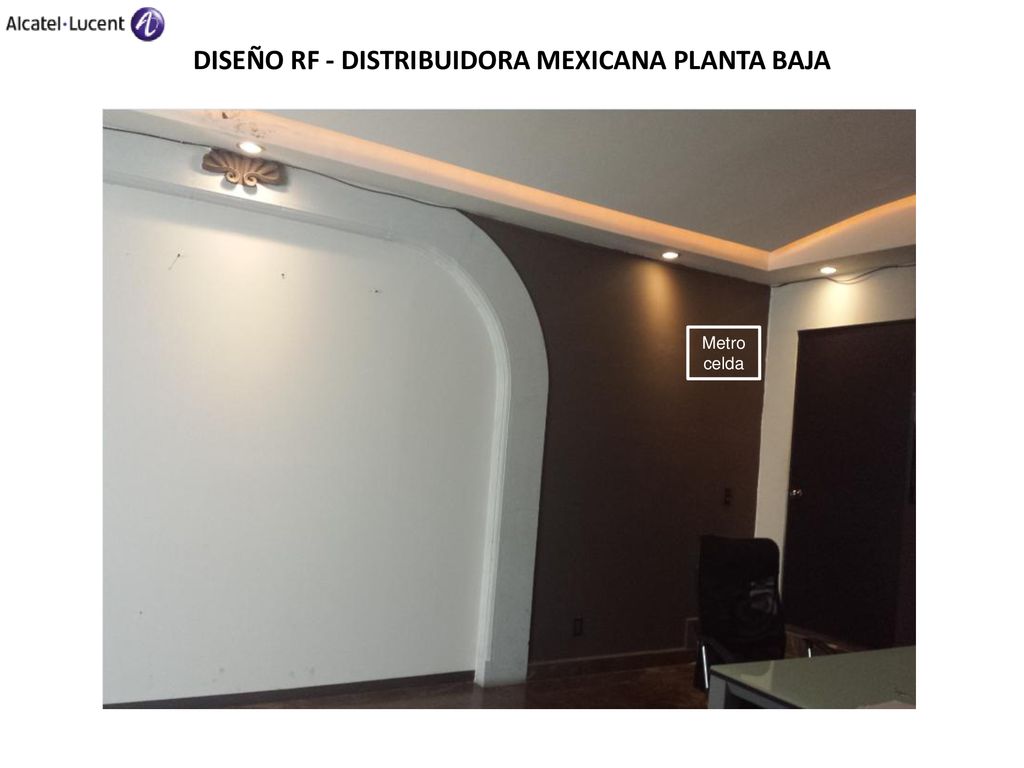

11 DISEÑO RF - DISTRIBUIDORA MEXICANA PLANTA BAJA
Metrocelda

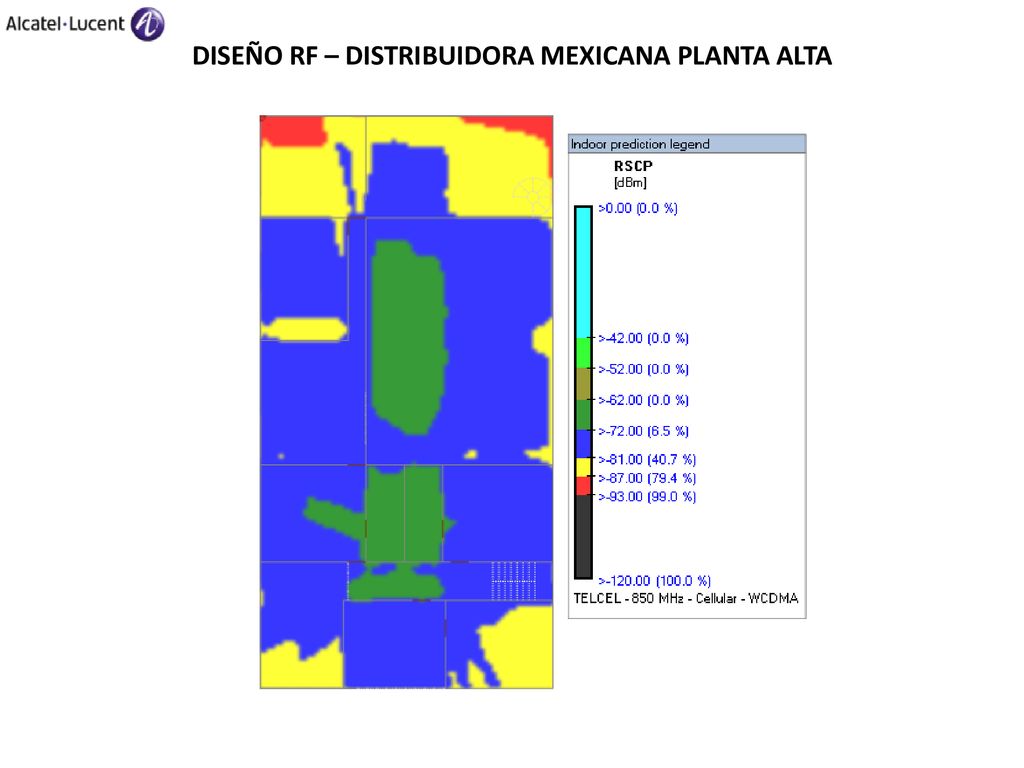

12 DISEÑO RF – DISTRIBUIDORA MEXICANA PLANTA ALTA

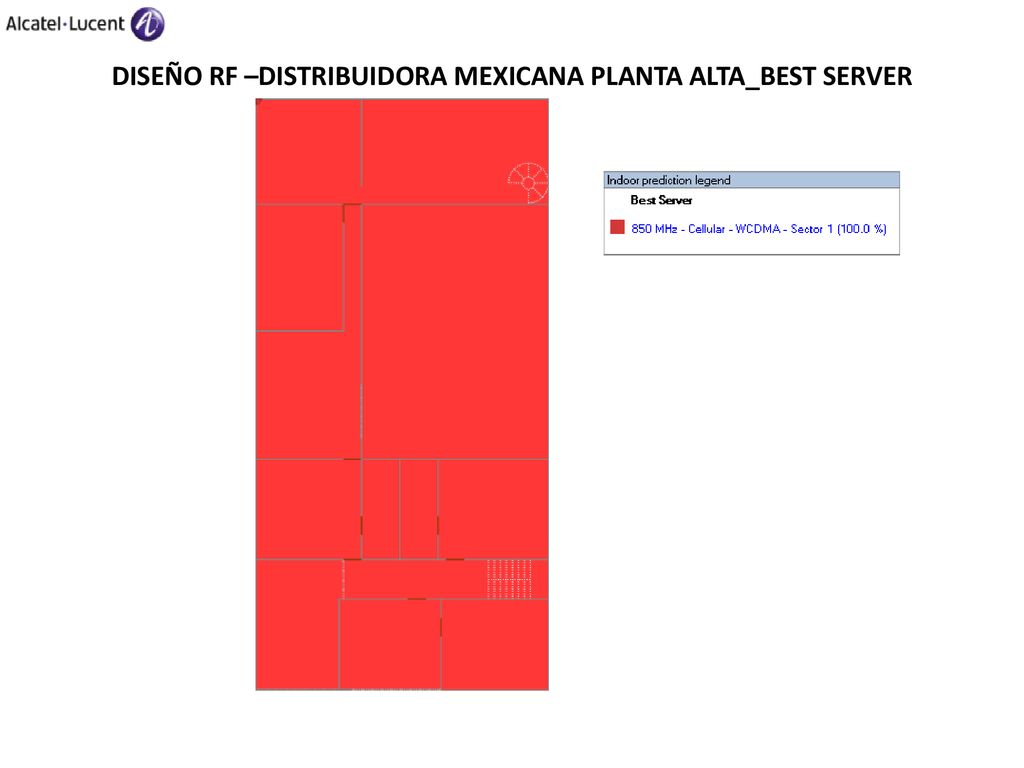

13 DISEÑO RF –DISTRIBUIDORA MEXICANA PLANTA ALTA_BEST SERVER

14 DISEÑO RF –DISTRIBUIDORA MEXICANA PLANTA BAJA_ Ec/Io

15 DISEÑO RF - DISTRIBUIDORA MEXICANA PLANTA BAJA

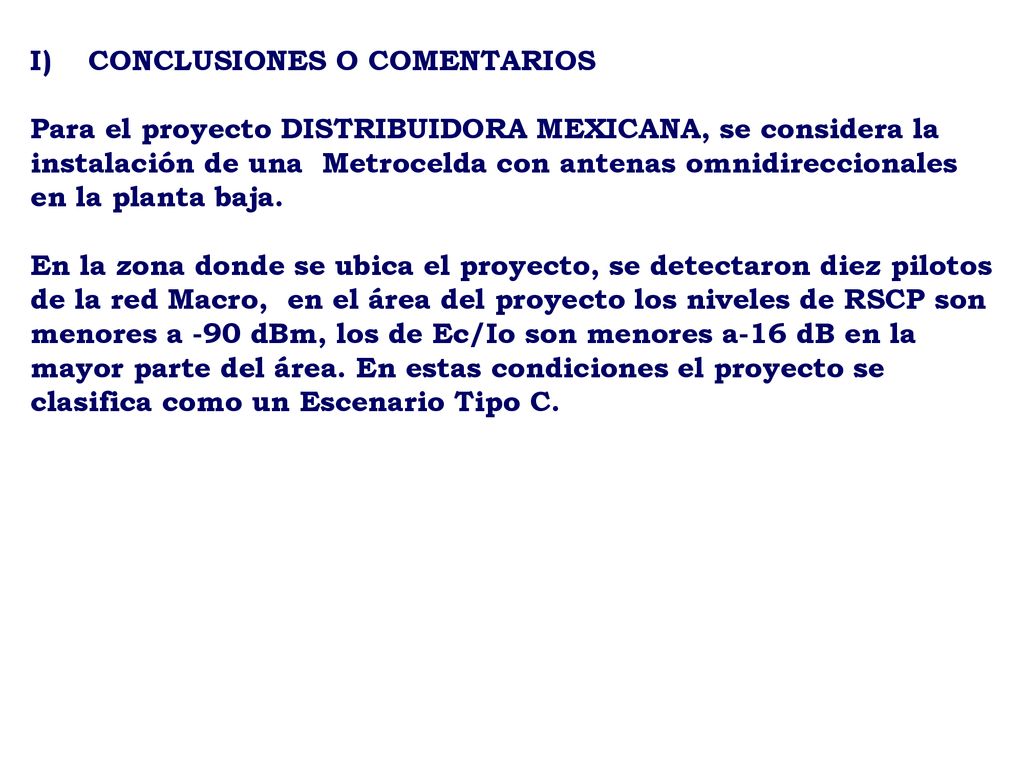

16 CONCLUSIONES O COMENTARIOS
Para el proyecto DISTRIBUIDORA MEXICANA, se considera la instalación de una Metrocelda con antenas omnidireccionales en la planta baja. En la zona donde se ubica el proyecto, se detectaron diez pilotos de la red Macro, en el área del proyecto los niveles de RSCP son menores a -90 dBm, los de Ec/Io son menores a-16 dB en la mayor parte del área. En estas condiciones el proyecto se clasifica como un Escenario Tipo C.
