POWER OVER ETHERNET (PoE)

Presentación del tema: "POWER OVER ETHERNET (PoE)"— Transcripción de la presentación:

1

2 POWER OVER ETHERNET (PoE)
¿Qué es el Power Over Ethernet? Aplicación de la tecnología PoE. Tipos de equipos PoE. Tipos de Power Over Ethernet. Estándares y compatibilidad. PoE Fast Ethernet y Gigabit Ethernet. Switches PoE Fast Ethernet y Gigabit Ethernet

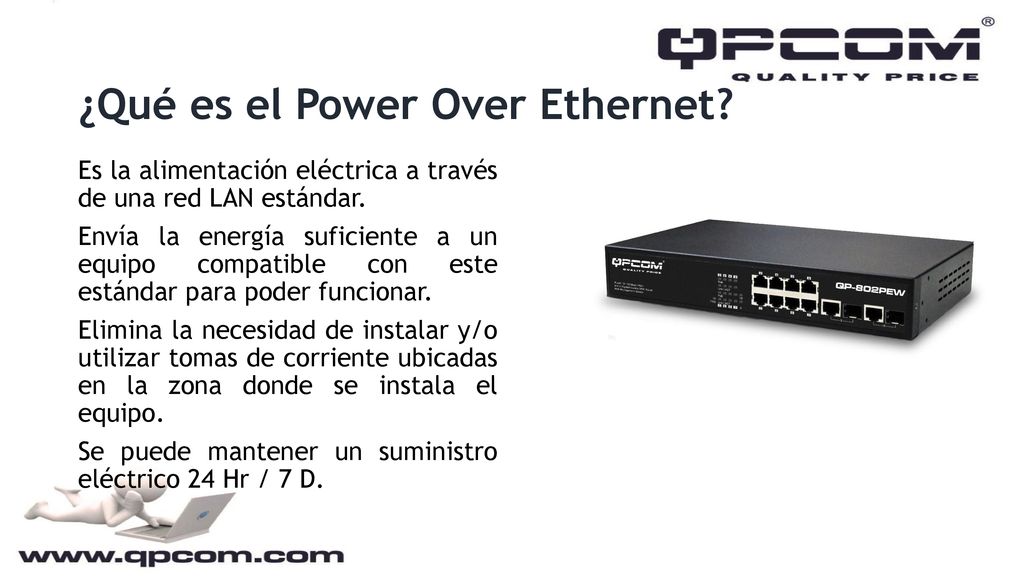

3 ¿Qué es el Power Over Ethernet?
Es la alimentación eléctrica a través de una red LAN estándar. Envía la energía suficiente a un equipo compatible con este estándar para poder funcionar. Elimina la necesidad de instalar y/o utilizar tomas de corriente ubicadas en la zona donde se instala el equipo. Se puede mantener un suministro eléctrico 24 Hr / 7 D.

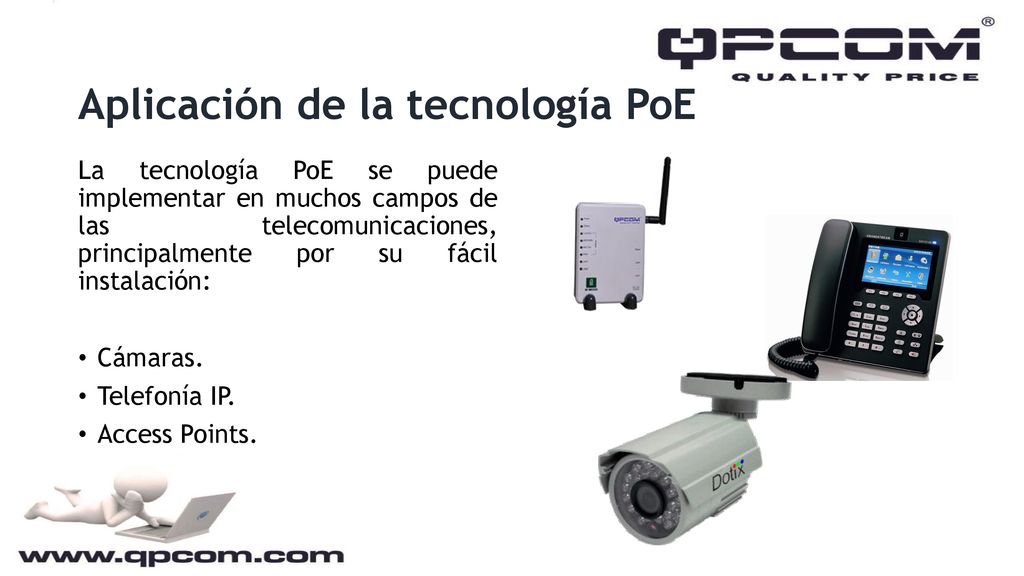

4 Aplicación de la tecnología PoE
La tecnología PoE se puede implementar en muchos campos de las telecomunicaciones, principalmente por su fácil instalación: Cámaras. Telefonía IP. Access Points. Retomar el echo de que una fácil implementación con sistema PoE, implica menos recursos financieros para una infraestructura eléctrica, menor mano de obra, menor uso de espacios es ductos y canaletas. Exclusiva implementación de cableado eléctrico.

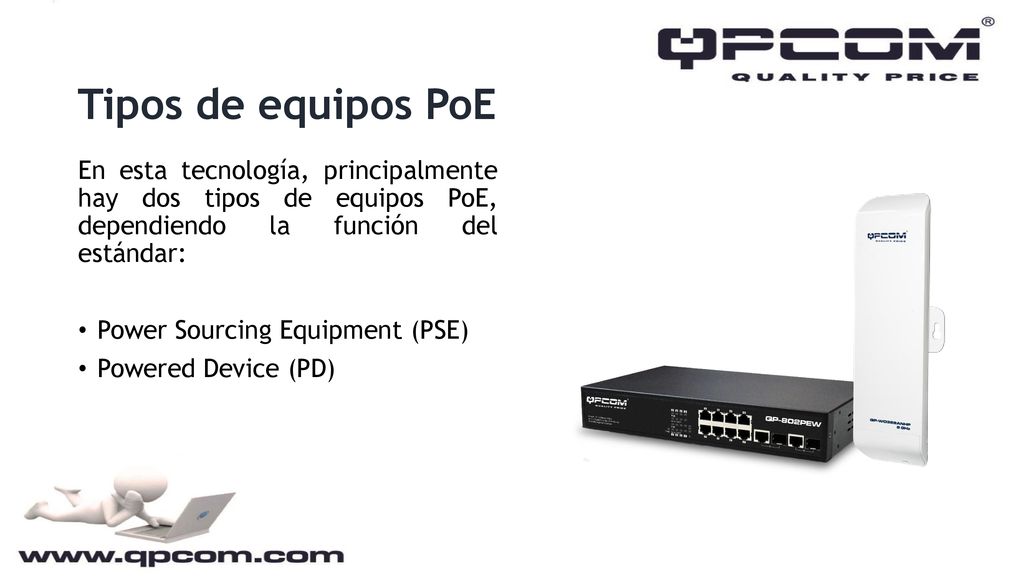

5 Tipos de equipos PoE En esta tecnología, principalmente hay dos tipos de equipos PoE, dependiendo la función del estándar: Power Sourcing Equipment (PSE) Powered Device (PD)

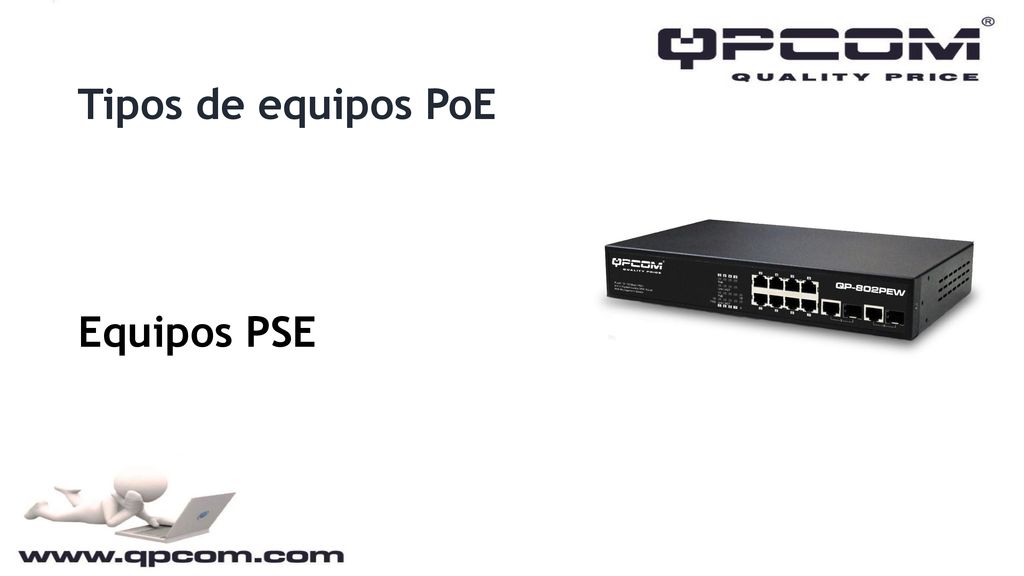

6 Tipos de equipos PoE Equipos PSE
Los equipos PoE PSE tienen la total capacidad de suministrar la energía necesaria a los equipos que se le conecten. Un caso ejemplar para un dispositivo PoE PSE es un Inyector, puesto que este equipo “fusiona” la energía eléctrica y los datos a través de un cable de red.

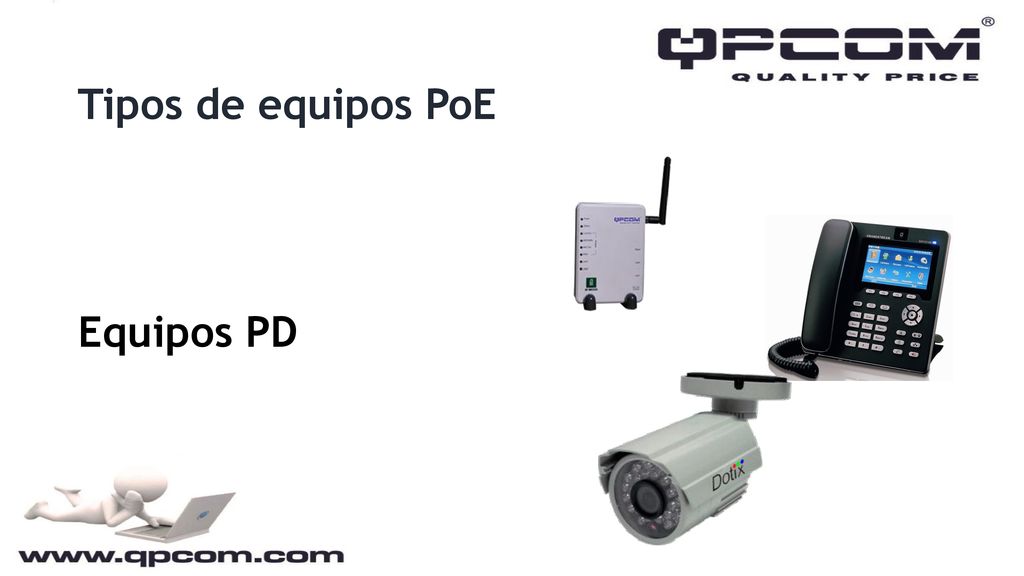

7 Tipos de equipos PoE Equipos PD
Los equipos PoE PD son aquellos dispositivos que depende de la energía suministrada de un equipo PoE PSE. Un ejemplo para este tipo de dispositivos, es un Divisor, puesto que toma la energía suministrada por un equipo PoE y la separa en datos por cable de red, y energía, por un plug eléctrico.

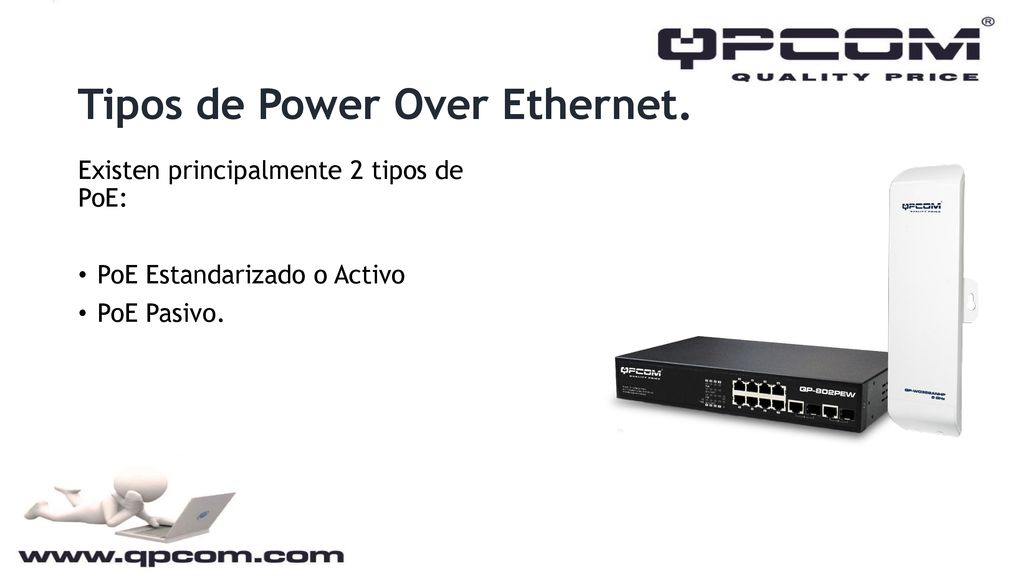

8 Tipos de Power Over Ethernet.
Existen principalmente 2 tipos de PoE: PoE Estandarizado o Activo PoE Pasivo.

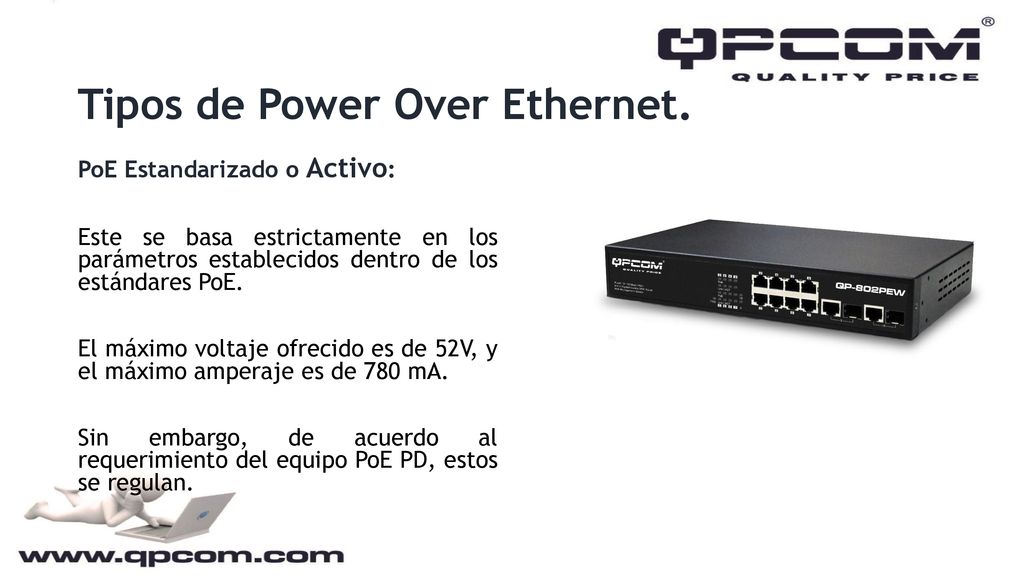

9 Tipos de Power Over Ethernet.
PoE Estandarizado o Activo: Este se basa estrictamente en los parámetros establecidos dentro de los estándares PoE. El máximo voltaje ofrecido es de 52V, y el máximo amperaje es de 780 mA. Sin embargo, de acuerdo al requerimiento del equipo PoE PD, estos se regulan. Cuando se conecta un equipo a un PoE PSE, hay 4 pasos de verificación para determinar si el dispositivo instalado es PoE PD o no. 1: Protección de Polaridad: Envía un voltaje mínimo, que no representa ningún daño al equipo. Alimentación por pares de datos, lo cual permite la transmisión de información y alimentación eléctrica a través del mismo par. Alimentación por pares alternativos, lo cual suministra electricidad por medio de pares distintos a los de transmisión de datos. 2: Confirmación: Se divide en 4 etapas. 1: Detección: Se aplica una tensión baja, entre 2.7V a 10.1V, buscando una resistencia de 25 K Ohm. Si es muy alto o muy bajo, no es un equipo PoE y no hará nada, con el fin de protegerlo contra una sobre alimentación eléctrica no soportada. 2: Clasificación: Si es PoE, se aplica una tensión entre 14.5V a 20.5V y medirá la corriente que circula a través de este equipo. 3: Inicio: Dependiendo del resultado de la clasificación, se determina la capacidad máxima de alimentación 4: Operación Normal: Suministra la energía que únicamente el equipo necesita. 3: Control: La gran mayoría de equipos PoE incluyen un adaptador eléctrico, en caso de no tener una fuente de alimentación PoE. Este bloque determina que, si esta recibiendo una alimentación eléctrica por parte de un adaptador eléctrico, no suministrará energía por el cable de red (PoE), pero en caso de que se desconecte la primera fuente de alimentación, el equipo PoE PSE suministrará energía para mantener su funcionamiento.. 4: Convertidor DC/DC: Suministra el voltaje requerido al equipo PoE instalado. Tiene un amplio rango de voltajes, que van desde 3.3V hasta 57V. Su cobertura y alcance pueden llegar a los 100 metros de distancia, los reglamentados por las normas de cableado estructurado.

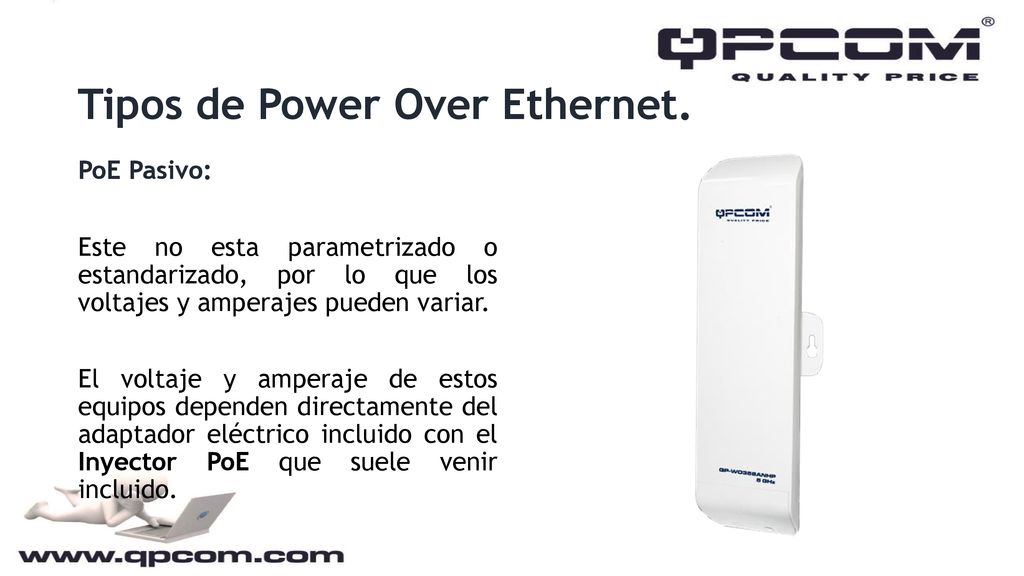

10 Tipos de Power Over Ethernet.
PoE Pasivo: Este no esta parametrizado o estandarizado, por lo que los voltajes y amperajes pueden variar. El voltaje y amperaje de estos equipos dependen directamente del adaptador eléctrico incluido con el Inyector PoE que suele venir incluido. A diferencia de un dispositivo con PoE PSE Activo, el pasivo no maneja ningún tipo de estándar. Como vimos, el PoE Activo regulaba el voltaje de acuerdo a ciertos parámetros de confirmación, al igual que el suministro constante o normal del mismo. Con el PoE Pasivo veremos que el voltaje y amperaje suministrado a este tipo de equipos, es el suministrado por el Adaptador Eléctrico del inyector PoE Pasivo. Si conectamos el adaptador incorrecto en el inyector PoE, o el dispositivo incorrecto en el inyector PoE Pasivo, podremos exponer el equipo PoE a daños permanentes o en el mejor de los casos, que no funcione adecuadamente. Su cobertura y alcance se limitan a los 30 metros de distancia, puesto que los Watts requeridos para llegar a distancias superiores, no son soportadas.

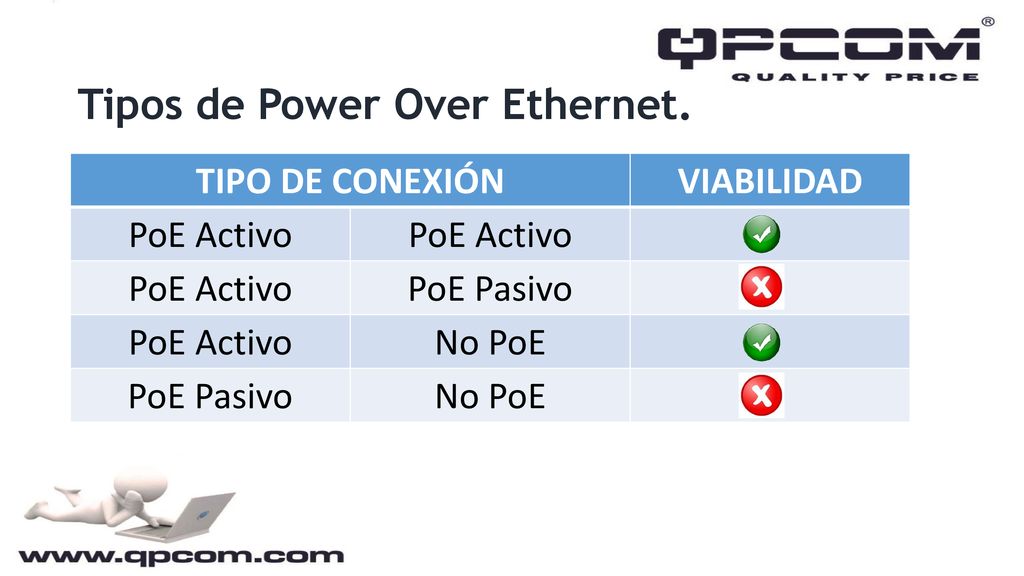

11 Tipos de Power Over Ethernet.
TIPO DE CONEXIÓN VIABILIDAD PoE Activo PoE Pasivo No PoE Si conectamos un equipo que no es PoE, a una fuente PoE Activa, no sucederá nada malo. Ambos equipos, tanto el PoE PSE como el PoE PD, estarán en la capacidad total de transmitir información. Ningún equipo de red instalado a un equipo PoE Activo sufrirá algún daño. Si conectamos un equipo que no es PoE, a una fuente PoE Pasiva, al no tener una confirmación o regulación de voltaje directamente al equipo instalado, existe la probabilidad de que se puedan causar daños a los equipos conectados.

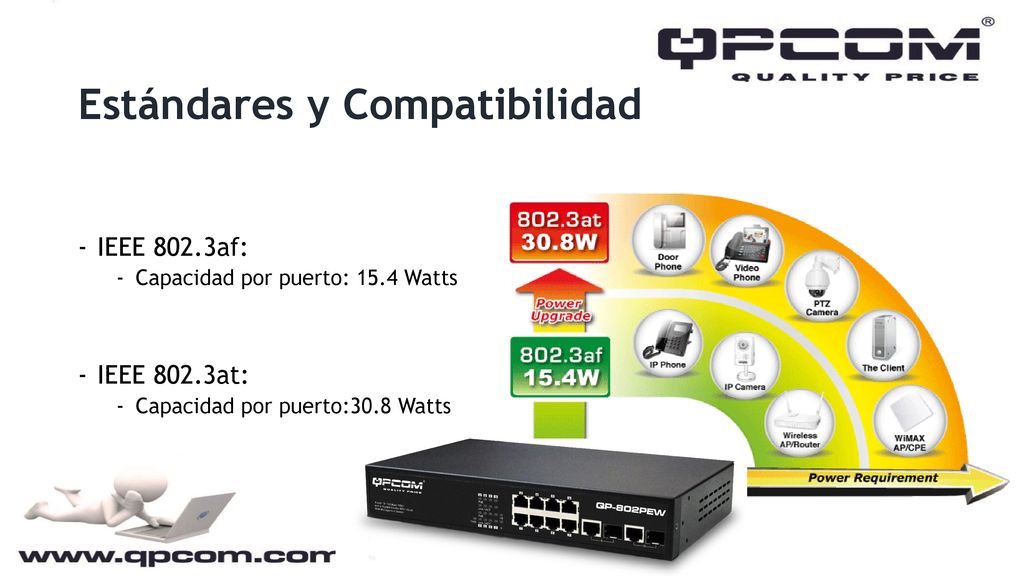

12 Estándares y Compatibilidad
IEEE 802.3af: Capacidad por puerto: 15.4 Watts IEEE 802.3at: Capacidad por puerto:30.8 Watts

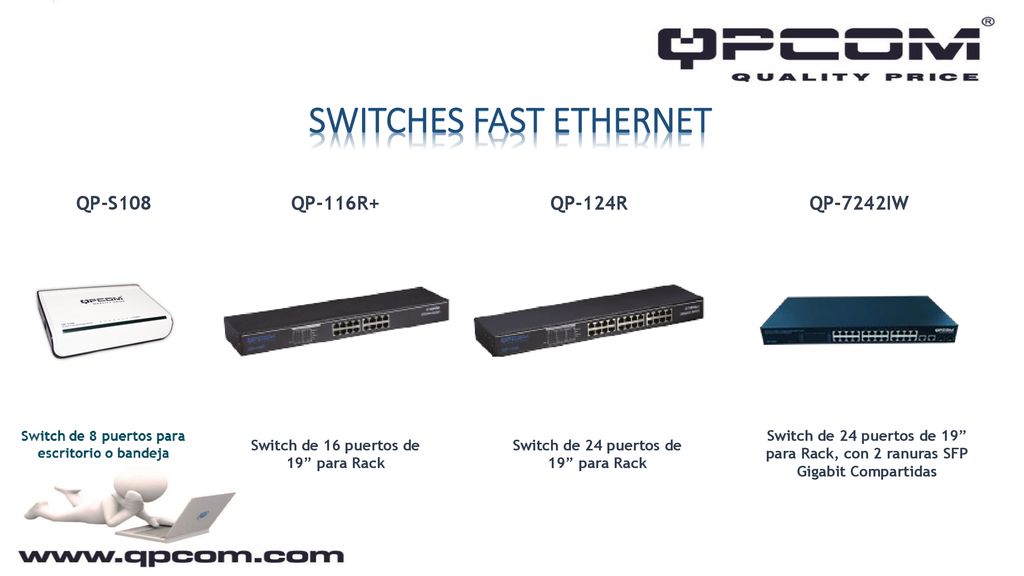

13 Switches Fast Ethernet
QP-S108 QP-116R+ QP-124R QP-7242IW Switch de 24 puertos de 19” para Rack, con 2 ranuras SFP Gigabit Compartidas Switch de 16 puertos de 19” para Rack Switch de 24 puertos de 19” para Rack

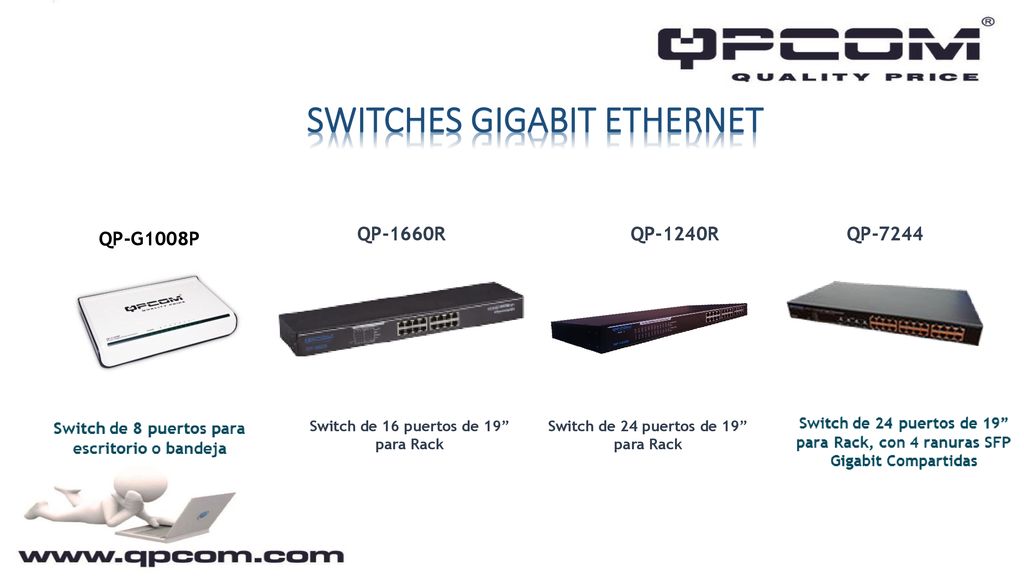

14 Switches Gigabit Ethernet
QP-1660R QP-1240R QP-7244 QP-G1008P Switch de 16 puertos de 19” para Rack Switch de 24 puertos de 19” para Rack

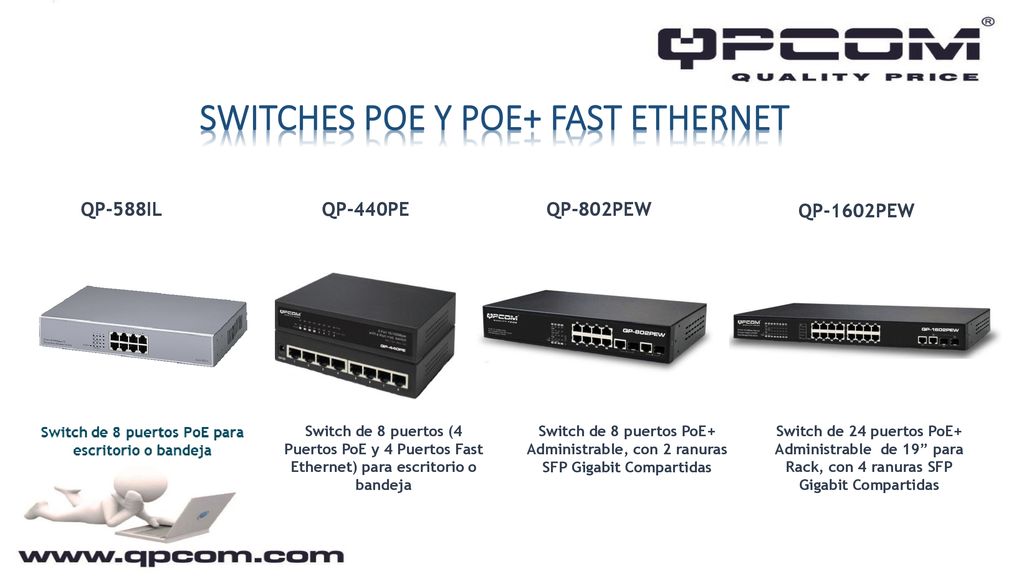

15 Switches Poe y PoE+ fast Ethernet
QP-588IL QP-440PE QP-802PEW QP-1602PEW Switch de 8 puertos (4 Puertos PoE y 4 Puertos Fast Ethernet) para escritorio o bandeja Switch de 8 puertos PoE+ Administrable, con 2 ranuras SFP Gigabit Compartidas Switch de 24 puertos PoE+ Administrable de 19” para Rack, con 4 ranuras SFP Gigabit Compartidas

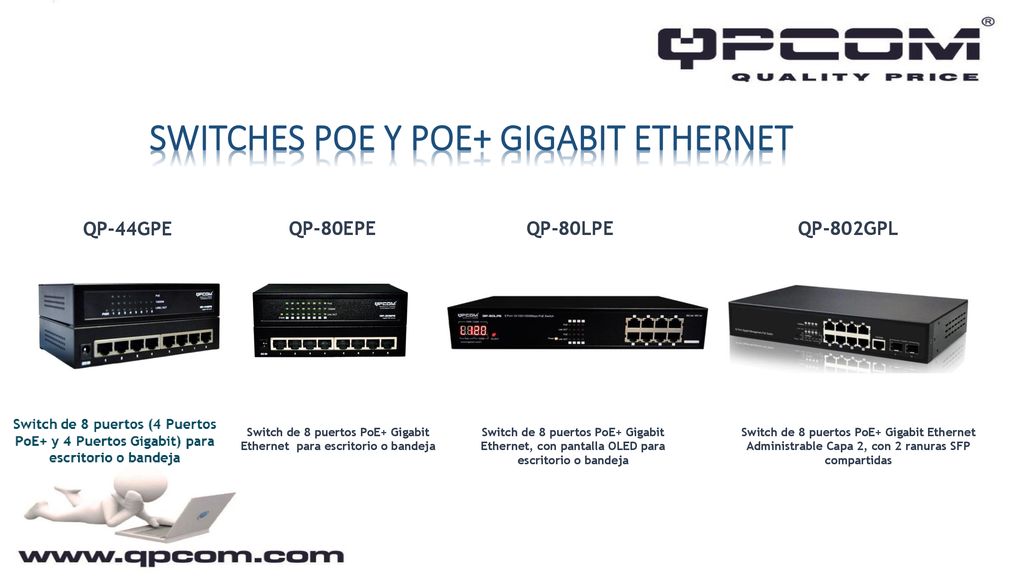

16 Switches Poe y PoE+ Gigabit Ethernet
QP-44GPE QP-80EPE QP-80LPE QP-802GPL Switch de 8 puertos PoE+ Gigabit Ethernet para escritorio o bandeja Switch de 8 puertos PoE+ Gigabit Ethernet, con pantalla OLED para escritorio o bandeja Switch de 8 puertos PoE+ Gigabit Ethernet Administrable Capa 2, con 2 ranuras SFP compartidas

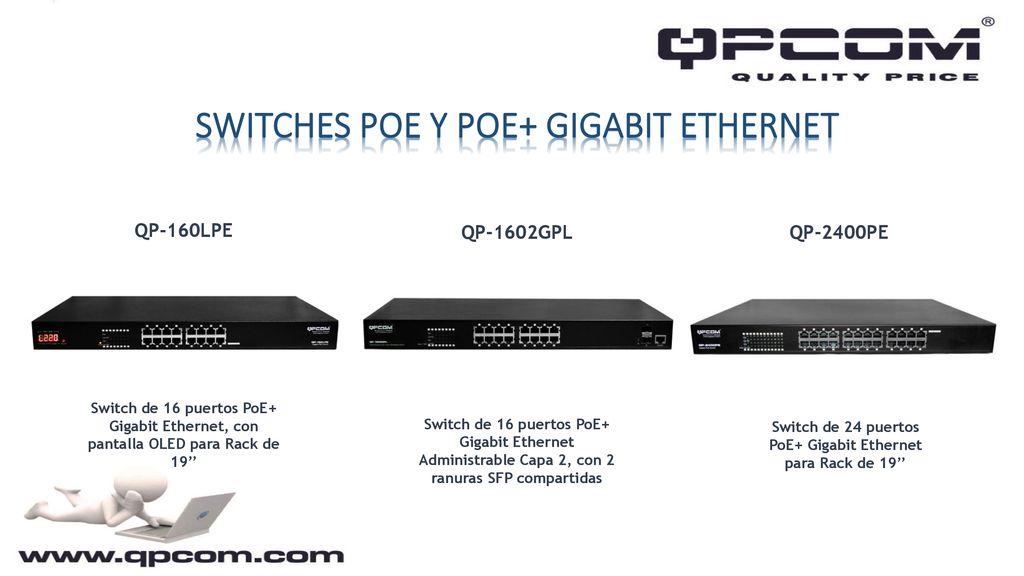

17 Switches Poe y PoE+ Gigabit Ethernet
QP-160LPE QP-1602GPL QP-2400PE Switch de 16 puertos PoE+ Gigabit Ethernet, con pantalla OLED para Rack de 19’’ Switch de 16 puertos PoE+ Gigabit Ethernet Administrable Capa 2, con 2 ranuras SFP compartidas Switch de 24 puertos PoE+ Gigabit Ethernet para Rack de 19’’

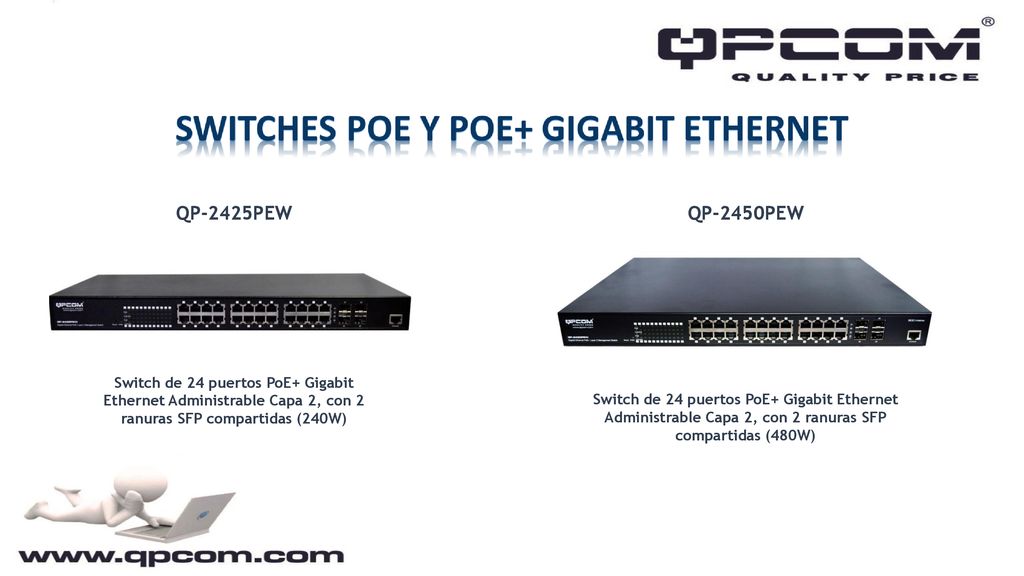

18 QP-2425PEW QP-2450PEW Switch de 24 puertos PoE+ Gigabit Ethernet Administrable Capa 2, con 2 ranuras SFP compartidas (240W) Switch de 24 puertos PoE+ Gigabit Ethernet Administrable Capa 2, con 2 ranuras SFP compartidas (480W)

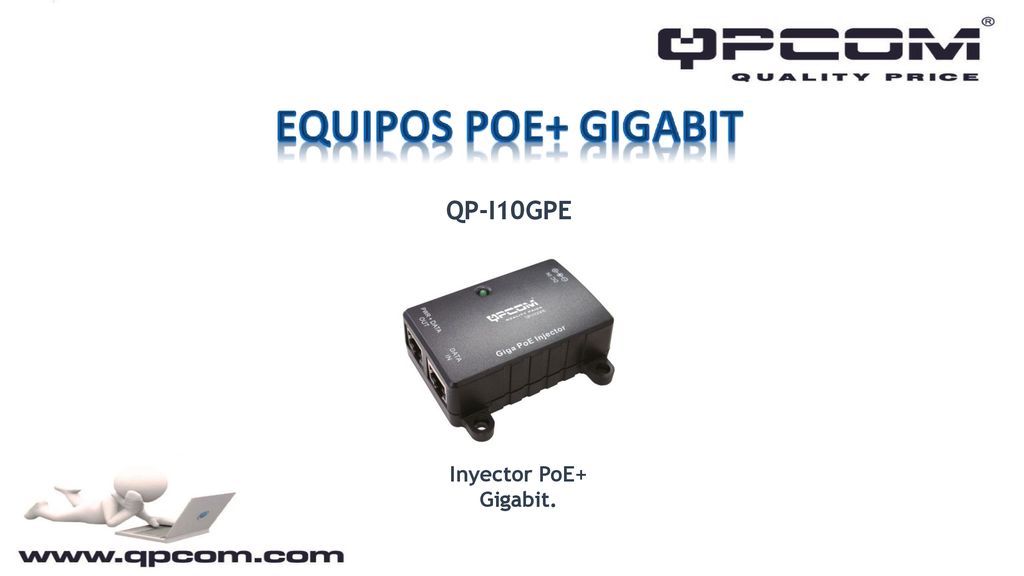

19 QP-I10GPE Inyector PoE+ Gigabit.
