1 INTEGRANTES: Reséndiz Flores Jimena Reyes Vásquez Edgar Alan
MEDIDORES DE PRESION INTEGRANTES: Reséndiz Flores Jimena Reyes Vásquez Edgar Alan

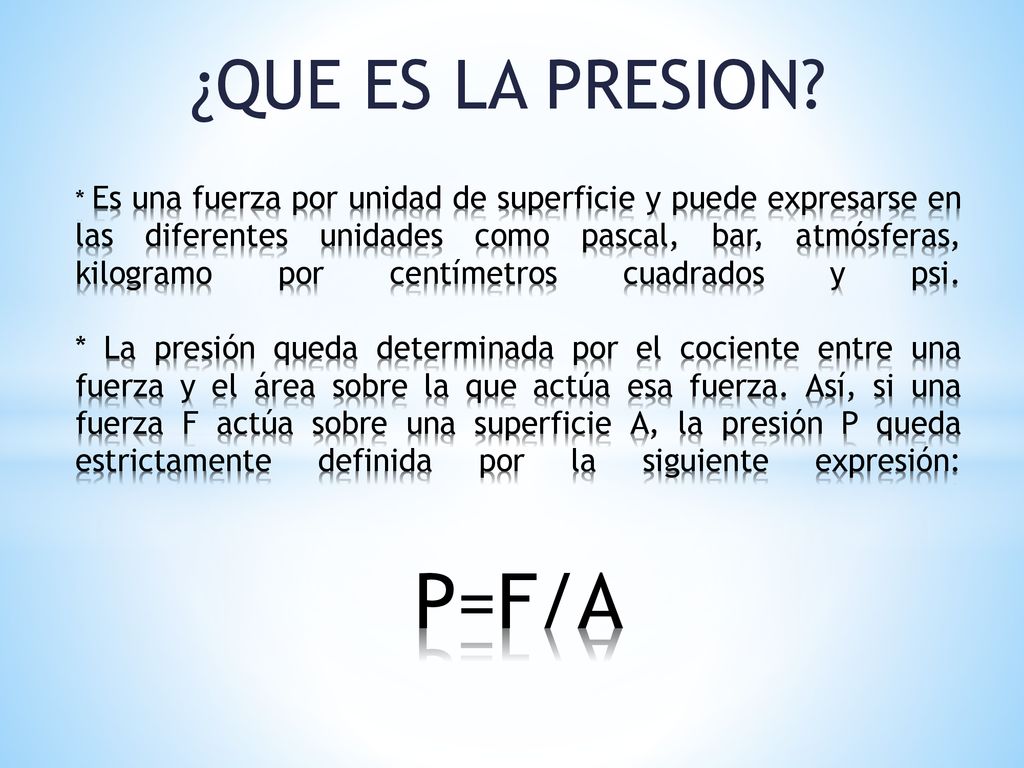

2 ¿QUE ES LA PRESION? * Es una fuerza por unidad de superficie y puede expresarse en las diferentes unidades como pascal, bar, atmósferas, kilogramo por centímetros cuadrados y psi. * La presión queda determinada por el cociente entre una fuerza y el área sobre la que actúa esa fuerza. Así, si una fuerza F actúa sobre una superficie A, la presión P queda estrictamente definida por la siguiente expresión: P=F/A

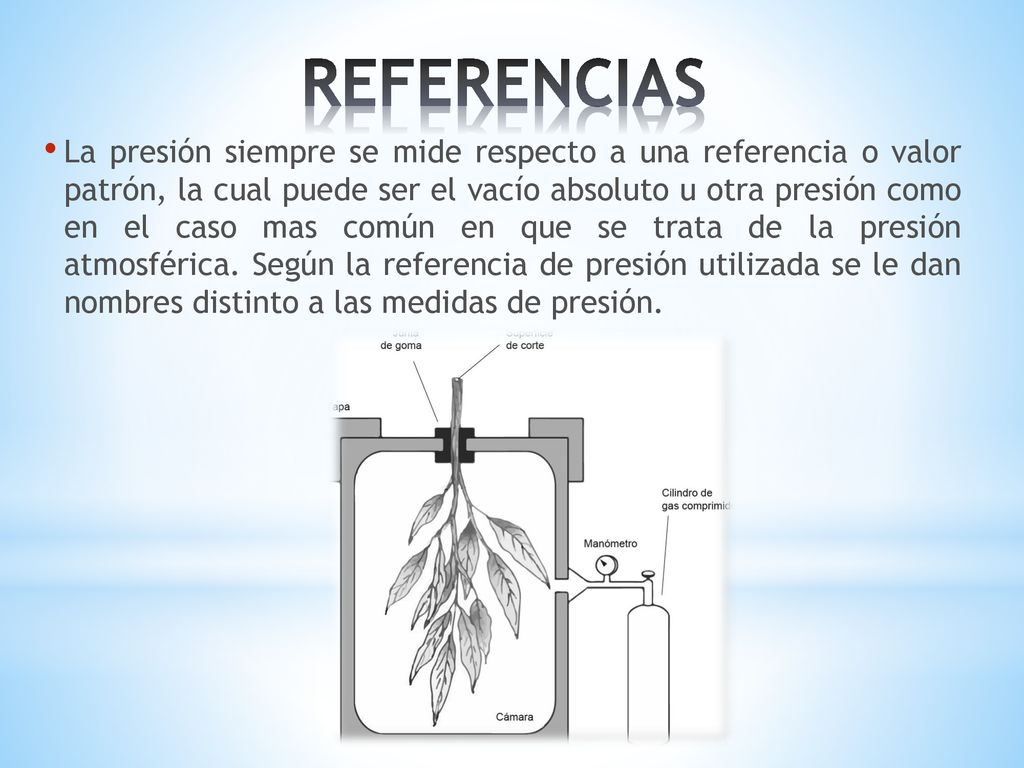

3 REFERENCIAS La presión siempre se mide respecto a una referencia o valor patrón, la cual puede ser el vacío absoluto u otra presión como en el caso mas común en que se trata de la presión atmosférica. Según la referencia de presión utilizada se le dan nombres distinto a las medidas de presión. (imagen)

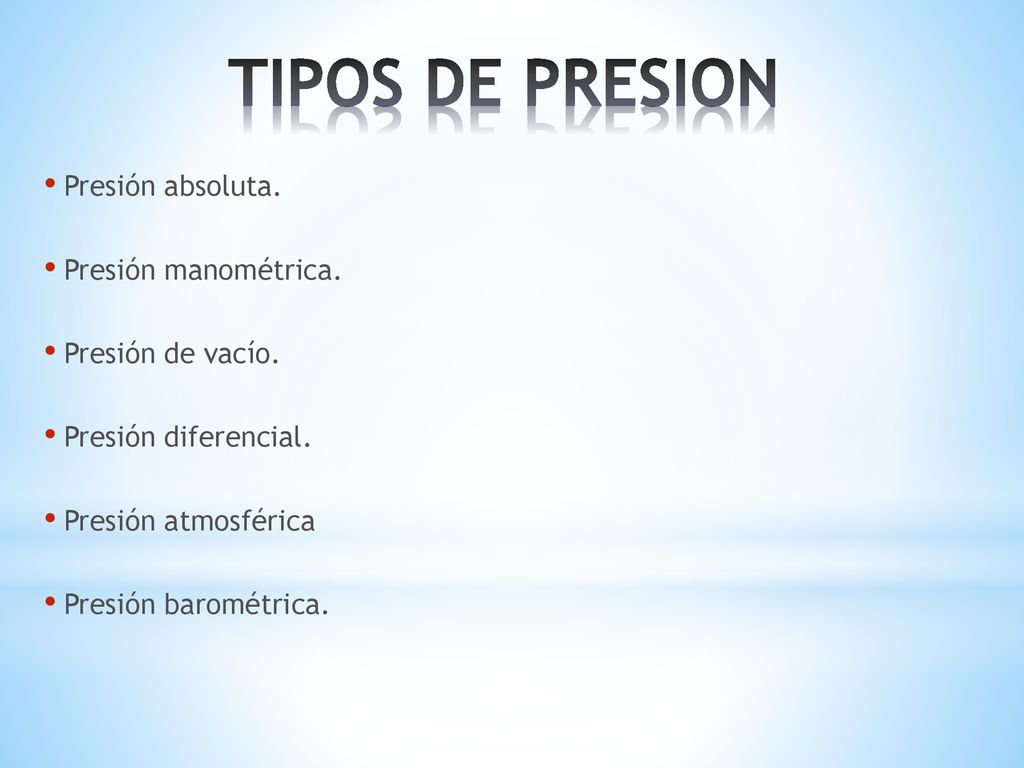

4 TIPOS DE PRESION Presión absoluta. Presión manométrica.
Presión de vacío. Presión diferencial. Presión atmosférica Presión barométrica.

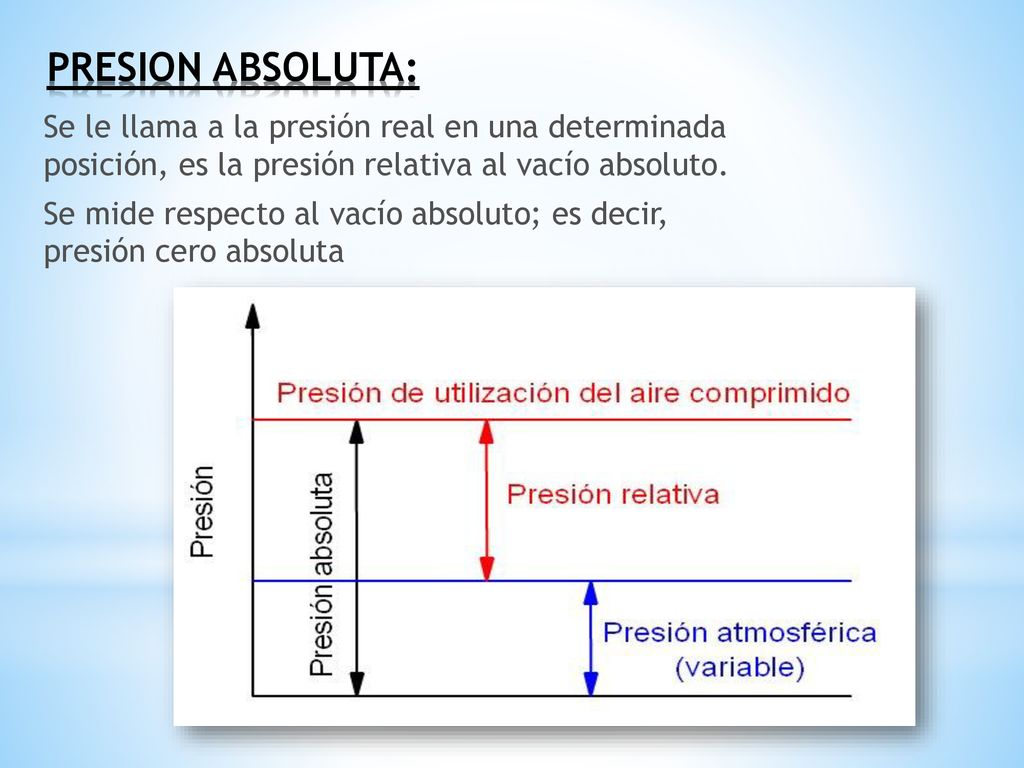

5 PRESION ABSOLUTA: Se le llama a la presión real en una determinada posición, es la presión relativa al vacío absoluto. Se mide respecto al vacío absoluto; es decir, presión cero absoluta

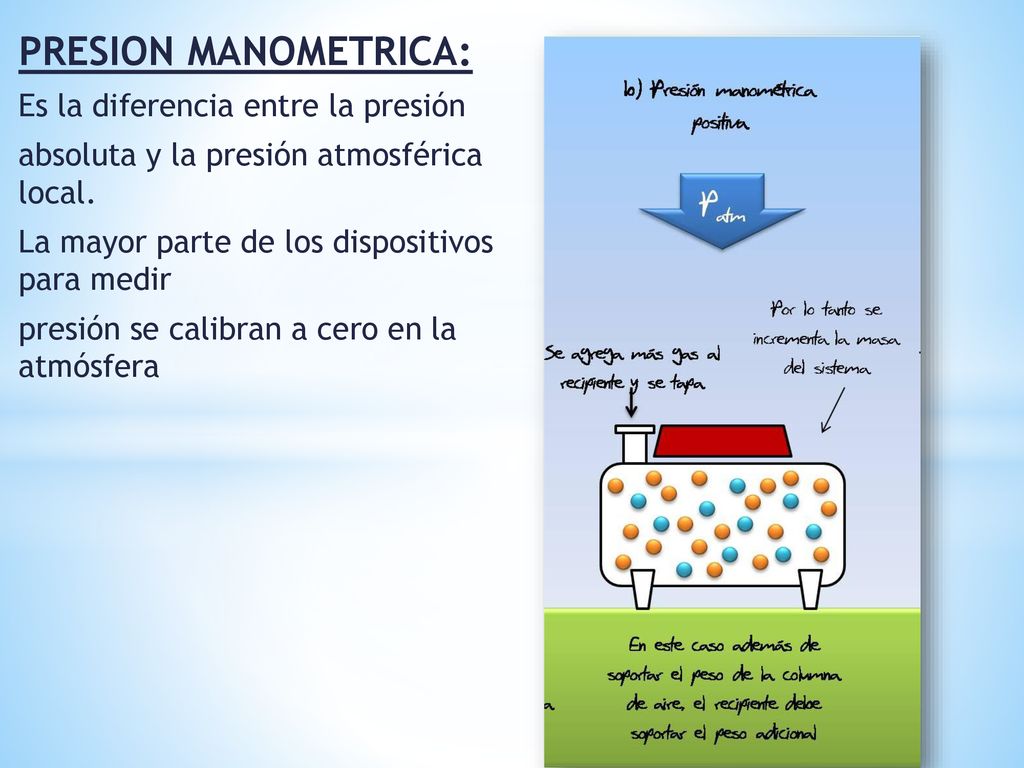

6 PRESION MANOMETRICA: Es la diferencia entre la presión
absoluta y la presión atmosférica local. La mayor parte de los dispositivos para medir presión se calibran a cero en la atmósfera

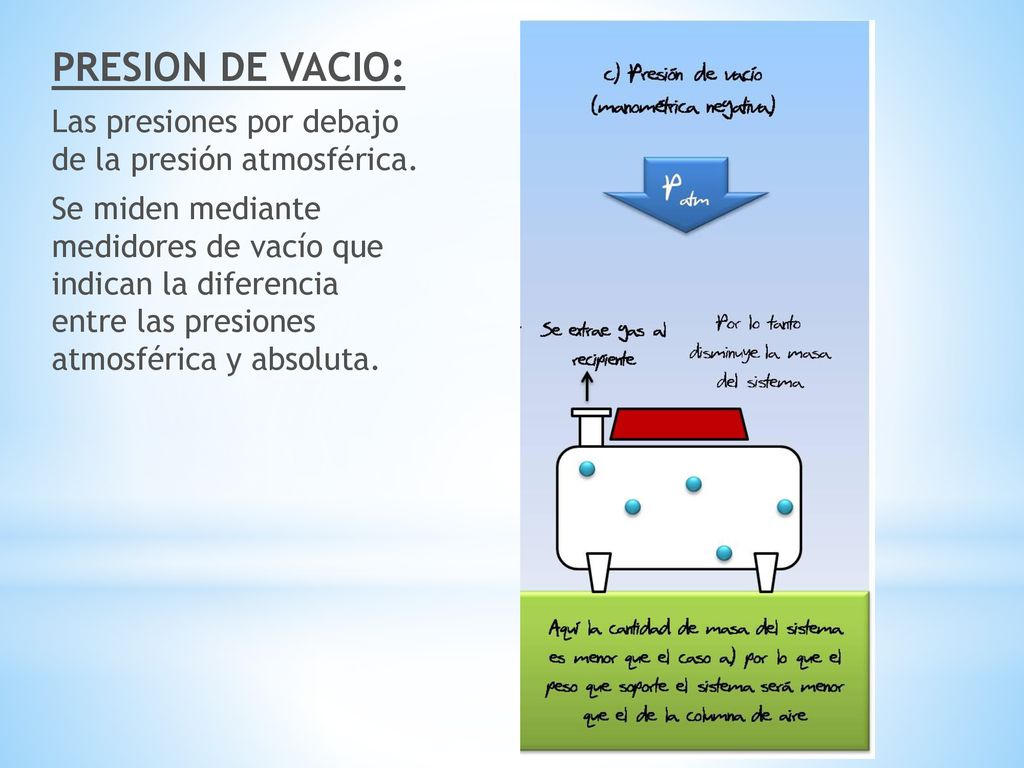

7 PRESION DE VACIO: Las presiones por debajo de la presión atmosférica.
Se miden mediante medidores de vacío que indican la diferencia entre las presiones atmosférica y absoluta.

8 PRESION DIFERENCIAL: Es la presión que mide un liquido o fluido a través de la diferencia entre presiones, la medición de los fluidos se hacen en tanques con líquidos en el cual las presiones ejercen una medición a través de ellos.

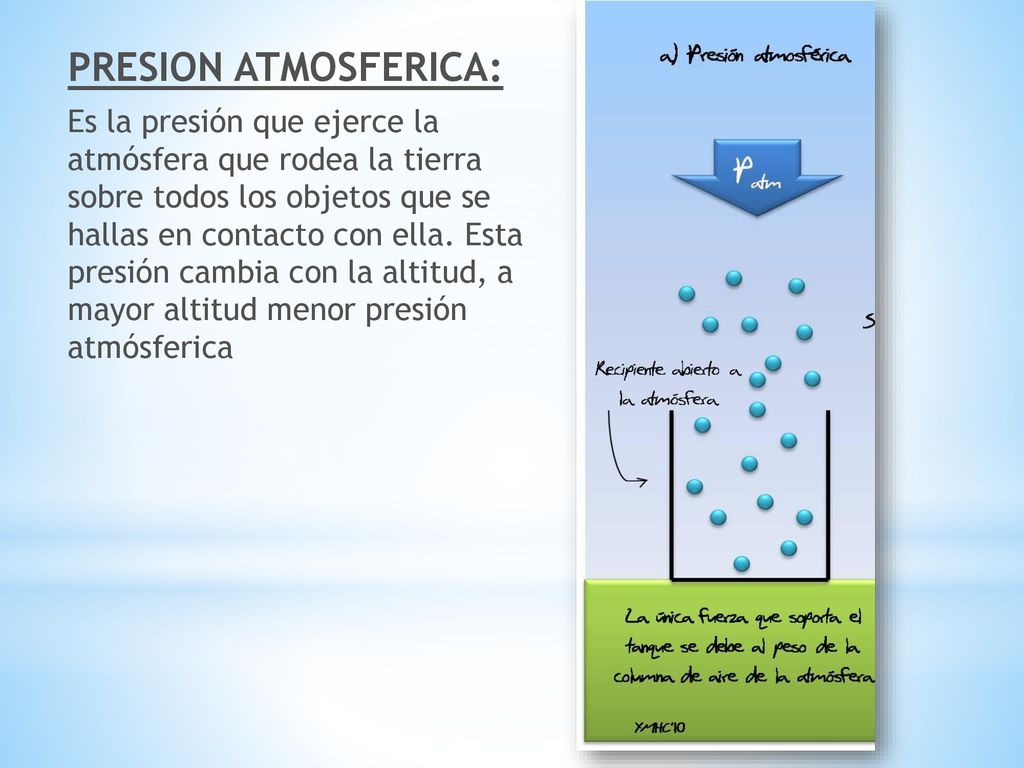

9 PRESION ATMOSFERICA: Es la presión que ejerce la atmósfera que rodea la tierra sobre todos los objetos que se hallas en contacto con ella. Esta presión cambia con la altitud, a mayor altitud menor presión atmósferica

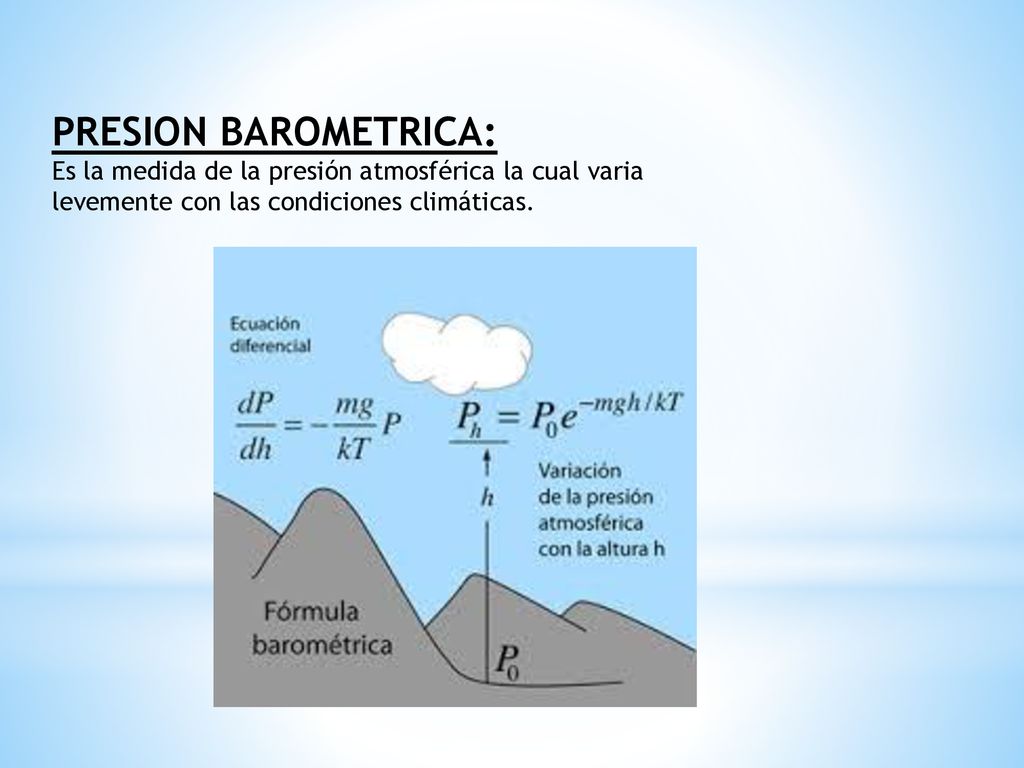

10 PRESION BAROMETRICA: Es la medida de la presión atmosférica la cual varia levemente con las condiciones climáticas.

11 * Fluidos estáticos y *Fluidos en movimiento

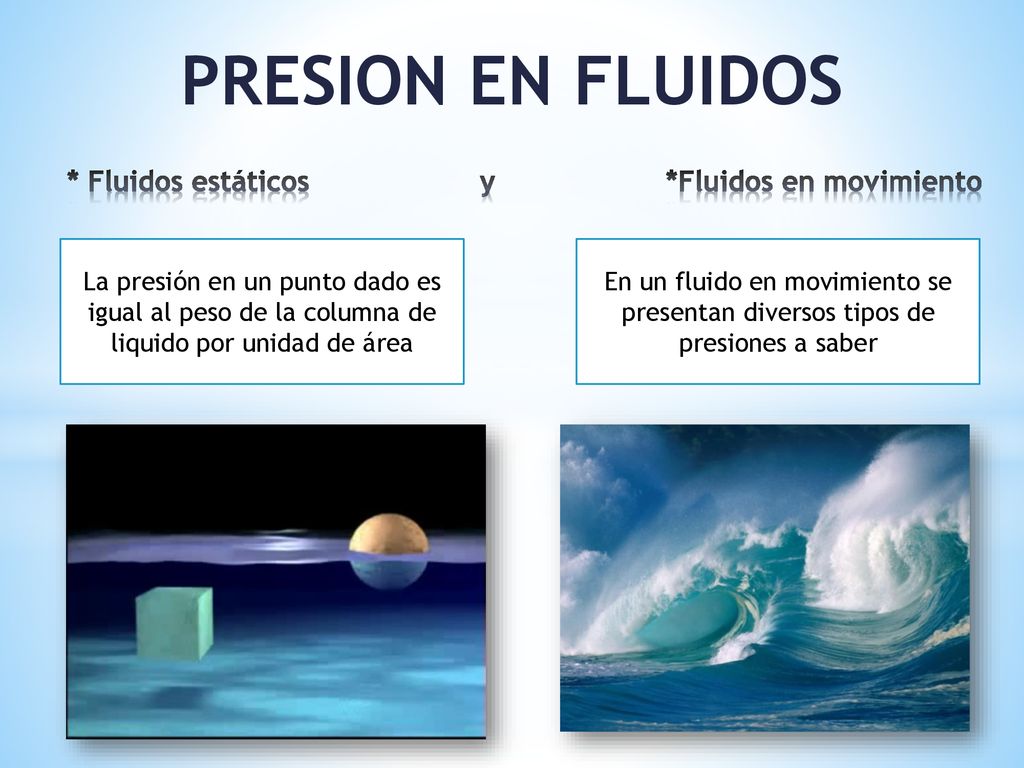

PRESION EN FLUIDOS * Fluidos estáticos y *Fluidos en movimiento La presión en un punto dado es igual al peso de la columna de liquido por unidad de área En un fluido en movimiento se presentan diversos tipos de presiones a saber (imagen) (imagen)

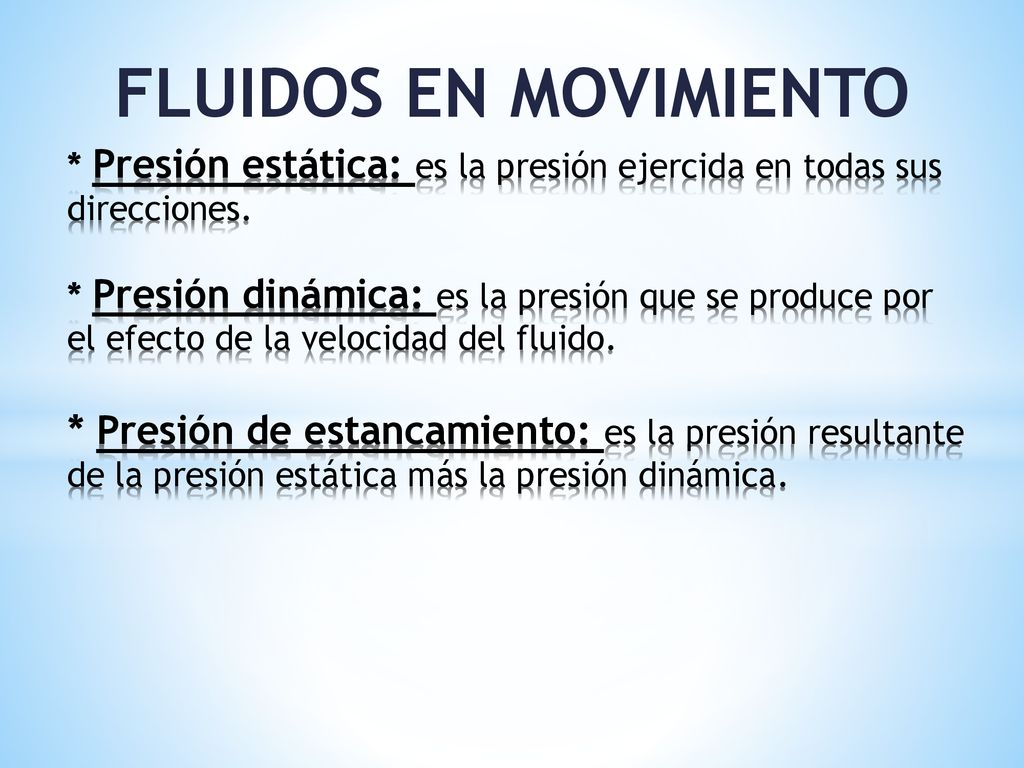

12 FLUIDOS EN MOVIMIENTO * Presión estática: es la presión ejercida en todas sus direcciones. * Presión dinámica: es la presión que se produce por el efecto de la velocidad del fluido. * Presión de estancamiento: es la presión resultante de la presión estática más la presión dinámica.

13 * Mecánicos. * Electromecánicos. * Neumáticos. * Electrónicos.

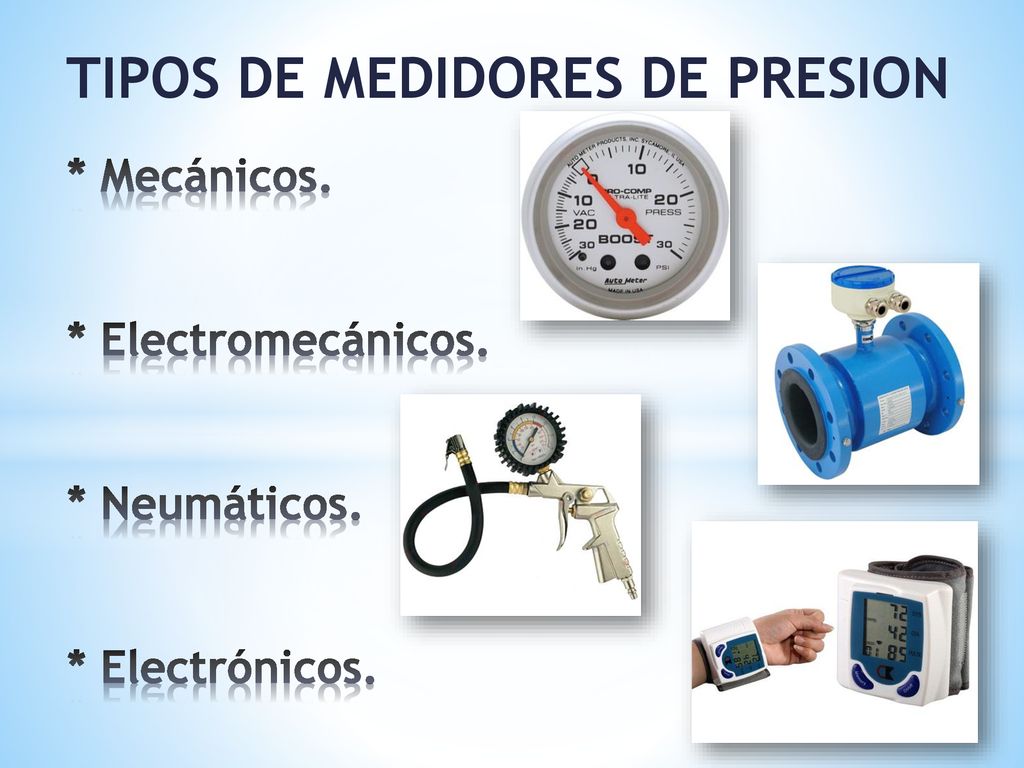

TIPOS DE MEDIDORES DE PRESION * Mecánicos * Electromecánicos. * Neumáticos. * Electrónicos.

14 * Mecánicos *Electromecánicos
Primario de medida directa Primarios eslásticos Transmisores electrónicos de equilibrio de fuerza Resistivos Magnéticos Capacitivos Extensiométricos

15 * Neumáticos * Electrónicos
Utilizan elementos mecánicos con desplazamiento de gases Mecánicos Medidor McLeod Térmicos Ionización

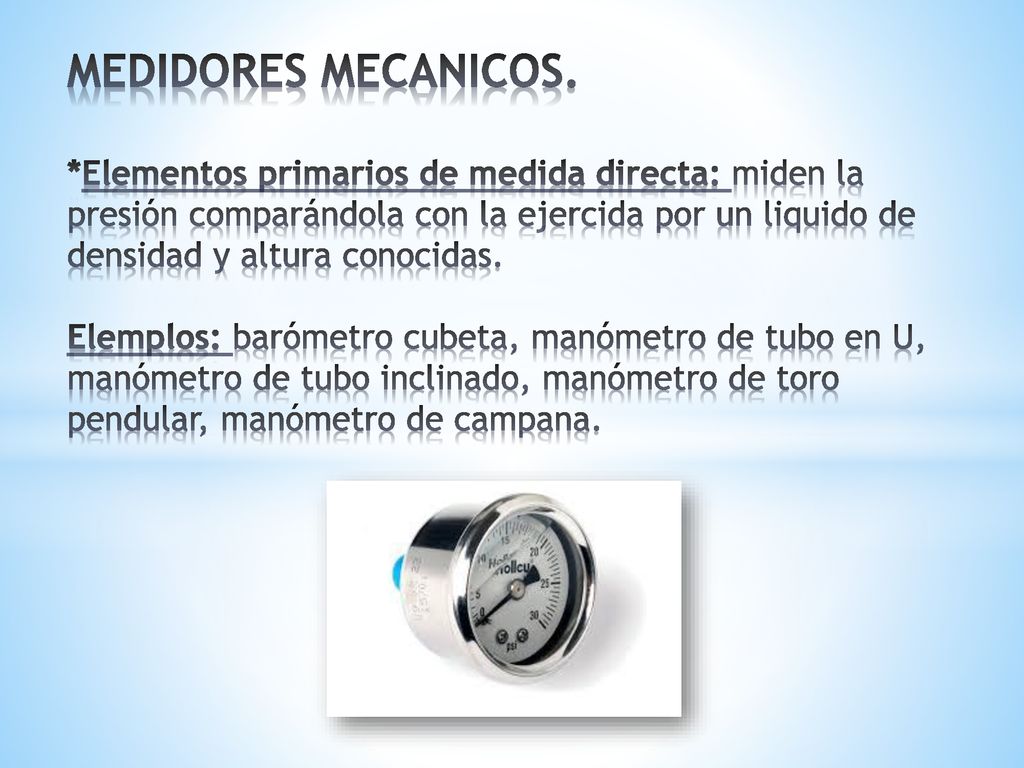

16 MEDIDORES MECANICOS. *Elementos primarios de medida directa: miden la presión comparándola con la ejercida por un liquido de densidad y altura conocidas. Elemplos: barómetro cubeta, manómetro de tubo en U, manómetro de tubo inclinado, manómetro de toro pendular, manómetro de campana.

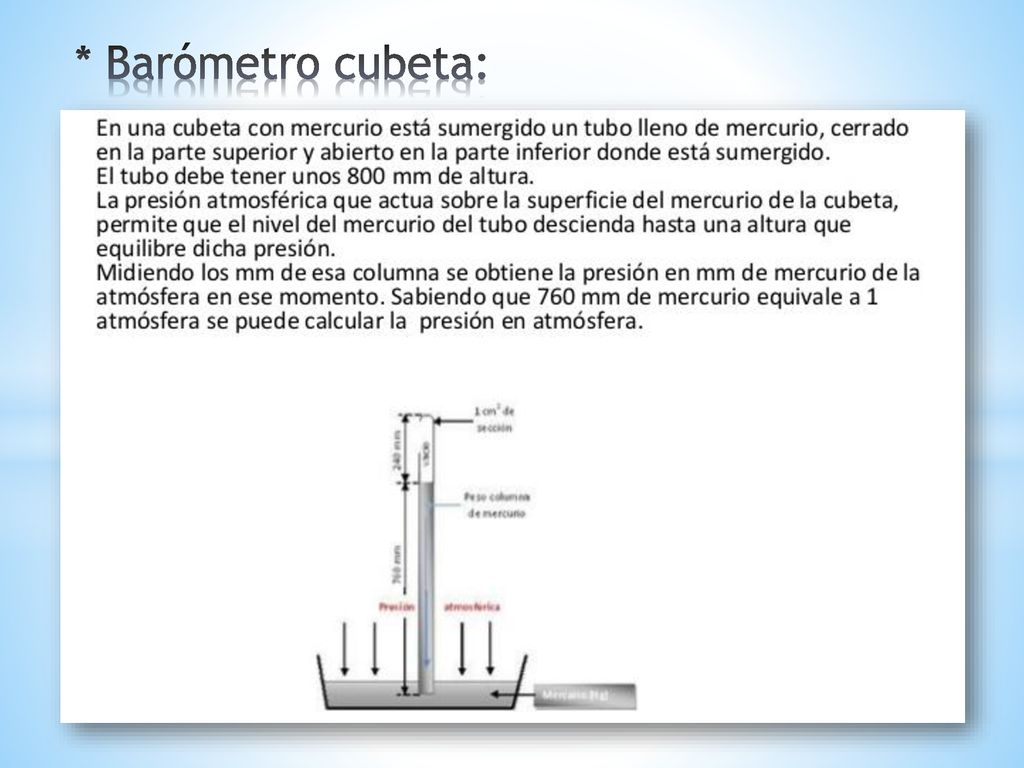

17 * Barómetro cubeta:

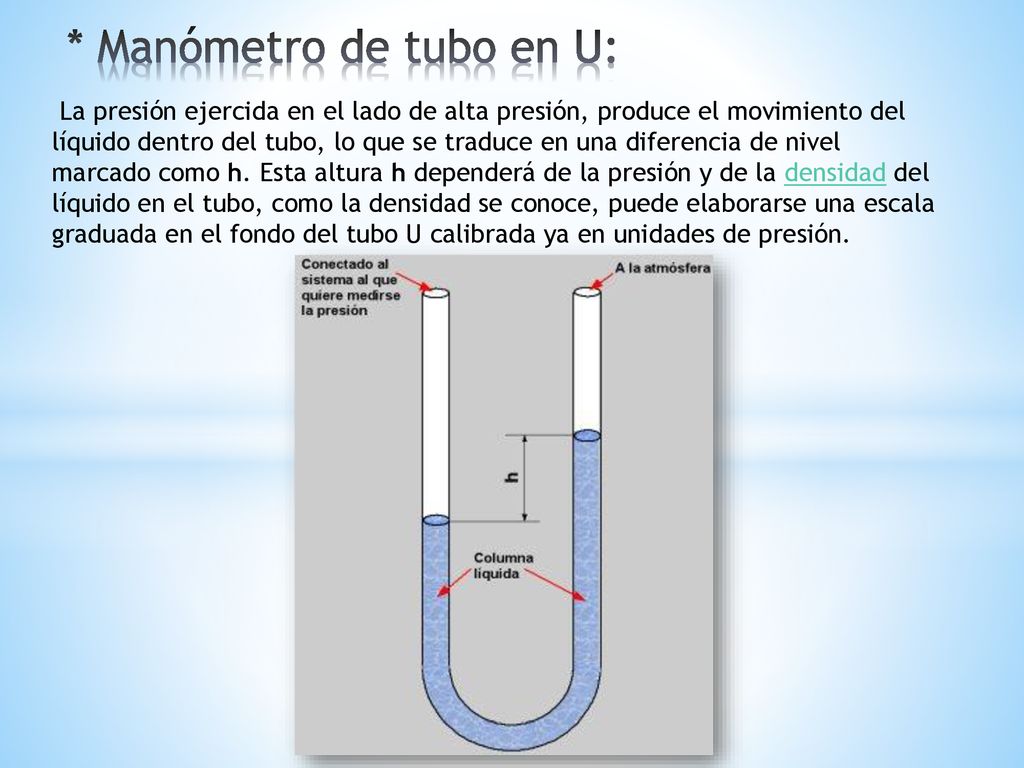

18 * Manómetro de tubo en U:
 La presión ejercida en el lado de alta presión, produce el movimiento del líquido dentro del tubo, lo que se traduce en una diferencia de nivel marcado como h. Esta altura h dependerá de la presión y de la densidad del líquido en el tubo, como la densidad se conoce, puede elaborarse una escala graduada en el fondo del tubo U calibrada ya en unidades de presión.

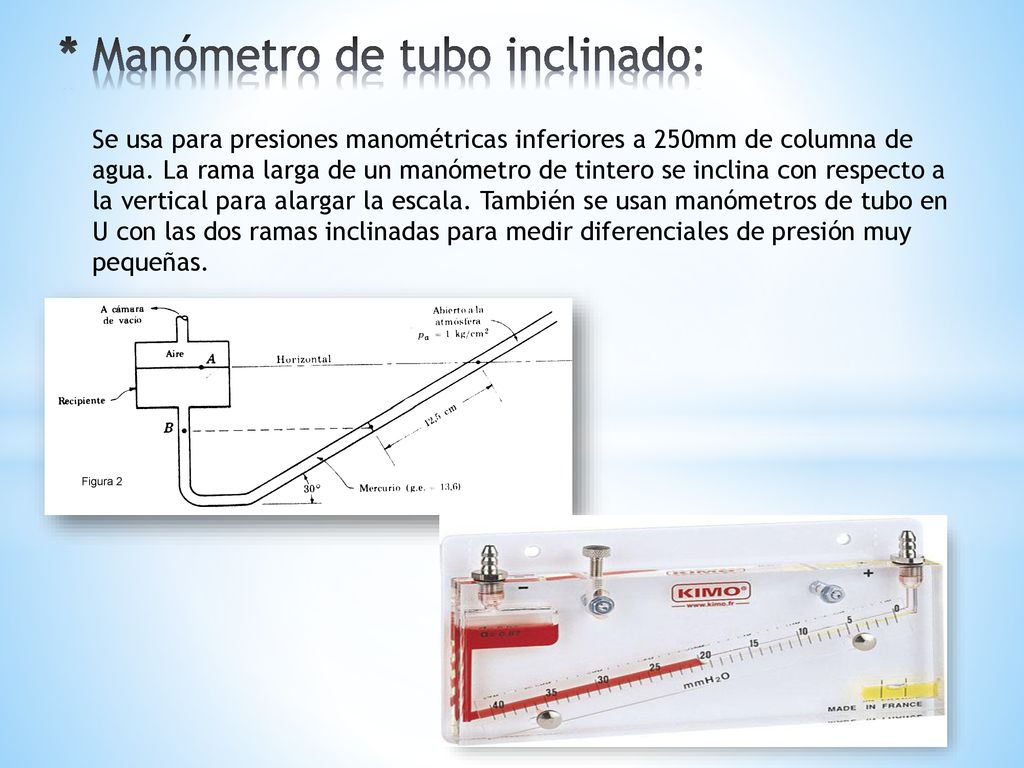

19 * Manómetro de tubo inclinado:
Se usa para presiones manométricas inferiores a 250mm de columna de agua. La rama larga de un manómetro de tintero se inclina con respecto a la vertical para alargar la escala. También se usan manómetros de tubo en U con las dos ramas inclinadas para medir diferenciales de presión muy pequeñas.

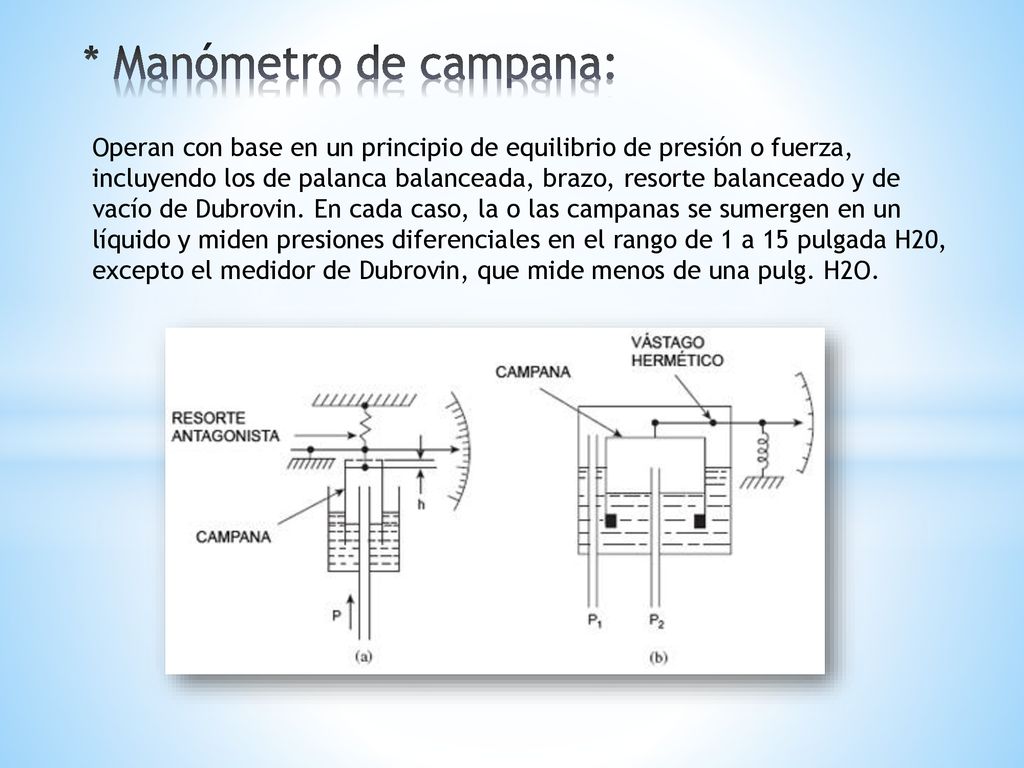

20 * Manómetro de campana:
Operan con base en un principio de equilibrio de presión o fuerza, incluyendo los de palanca balanceada, brazo, resorte balanceado y de vacío de Dubrovin. En cada caso, la o las campanas se sumergen en un líquido y miden presiones diferenciales en el rango de 1 a 15 pulgada H20, excepto el medidor de Dubrovin, que mide menos de una pulg. H2O.

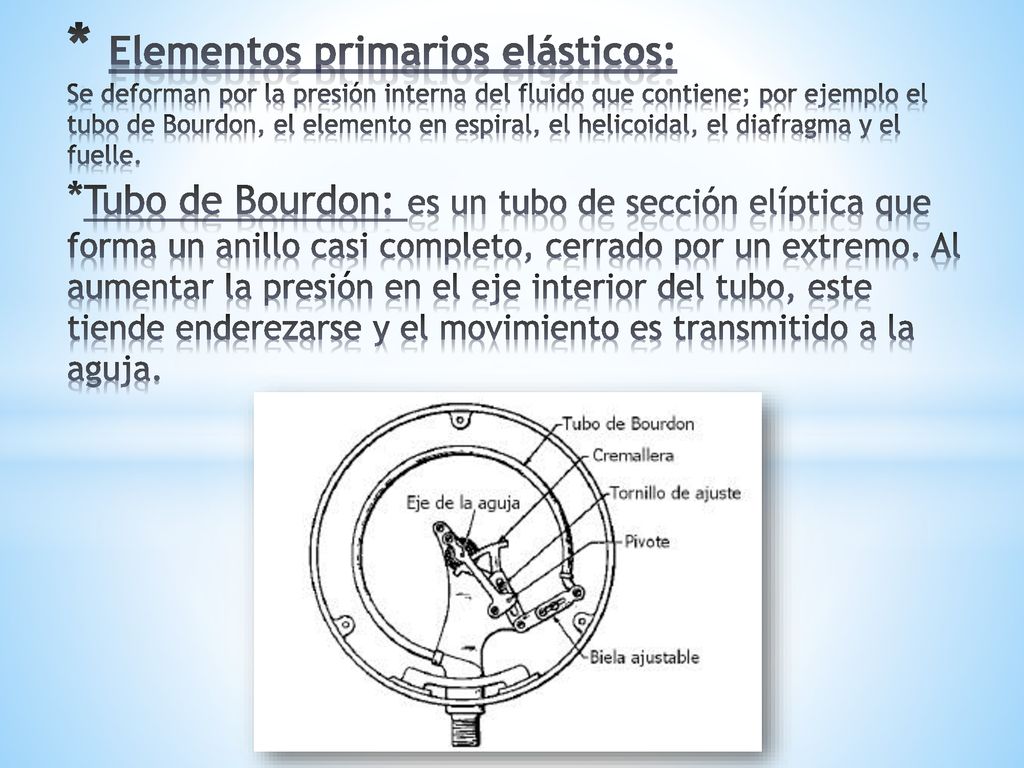

21 * Elementos primarios elásticos: Se deforman por la presión interna del fluido que contiene; por ejemplo el tubo de Bourdon, el elemento en espiral, el helicoidal, el diafragma y el fuelle. *Tubo de Bourdon: es un tubo de sección elíptica que forma un anillo casi completo, cerrado por un extremo. Al aumentar la presión en el eje interior del tubo, este tiende enderezarse y el movimiento es transmitido a la aguja. imagen)

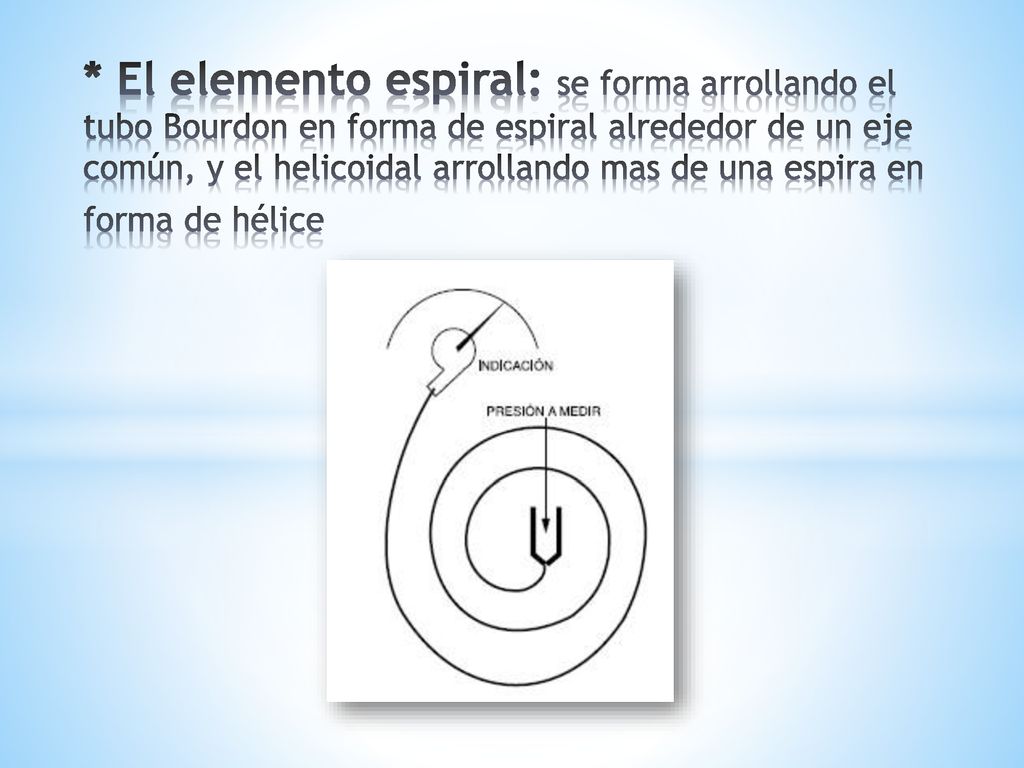

22 * El elemento espiral: se forma arrollando el tubo Bourdon en forma de espiral alrededor de un eje común, y el helicoidal arrollando mas de una espira en forma de hélice imagen)

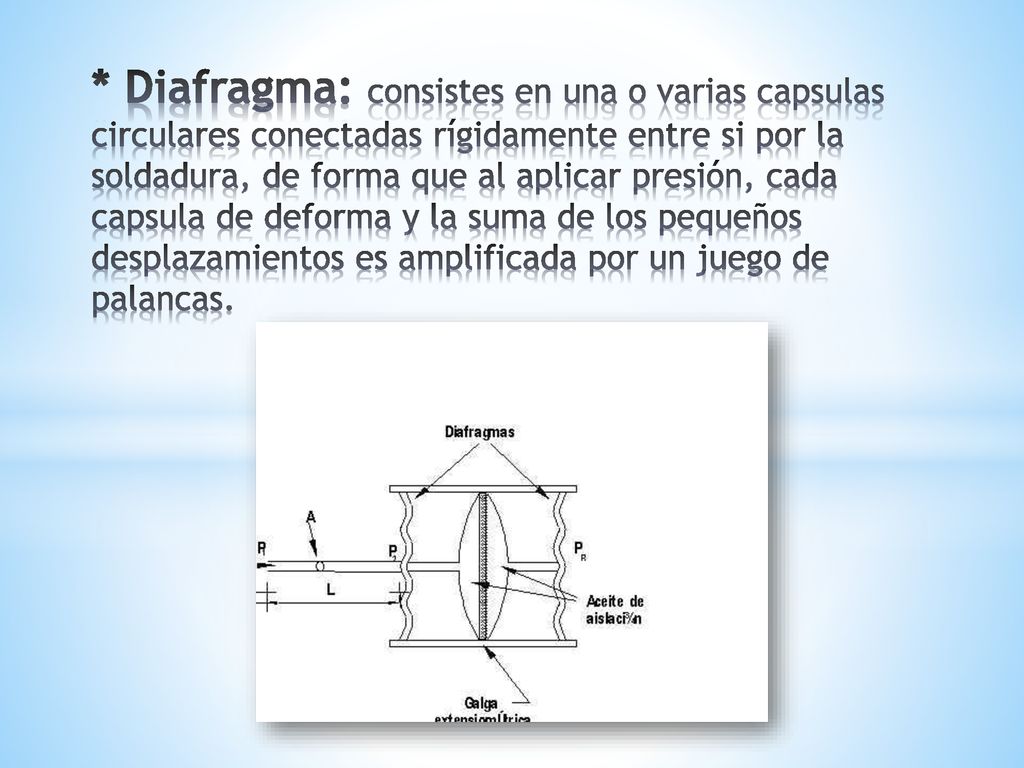

23 * Diafragma: consistes en una o varias capsulas circulares conectadas rígidamente entre si por la soldadura, de forma que al aplicar presión, cada capsula de deforma y la suma de los pequeños desplazamientos es amplificada por un juego de palancas. imagen)

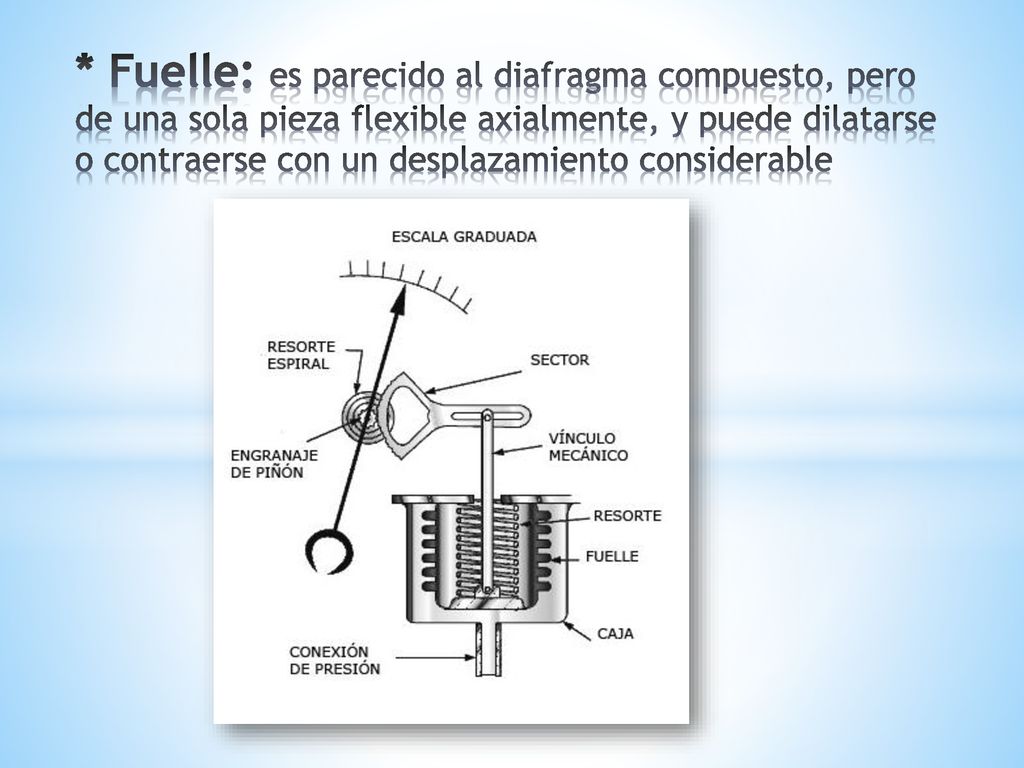

24 * Fuelle: es parecido al diafragma compuesto, pero de una sola pieza flexible axialmente, y puede dilatarse o contraerse con un desplazamiento considerable imagen)

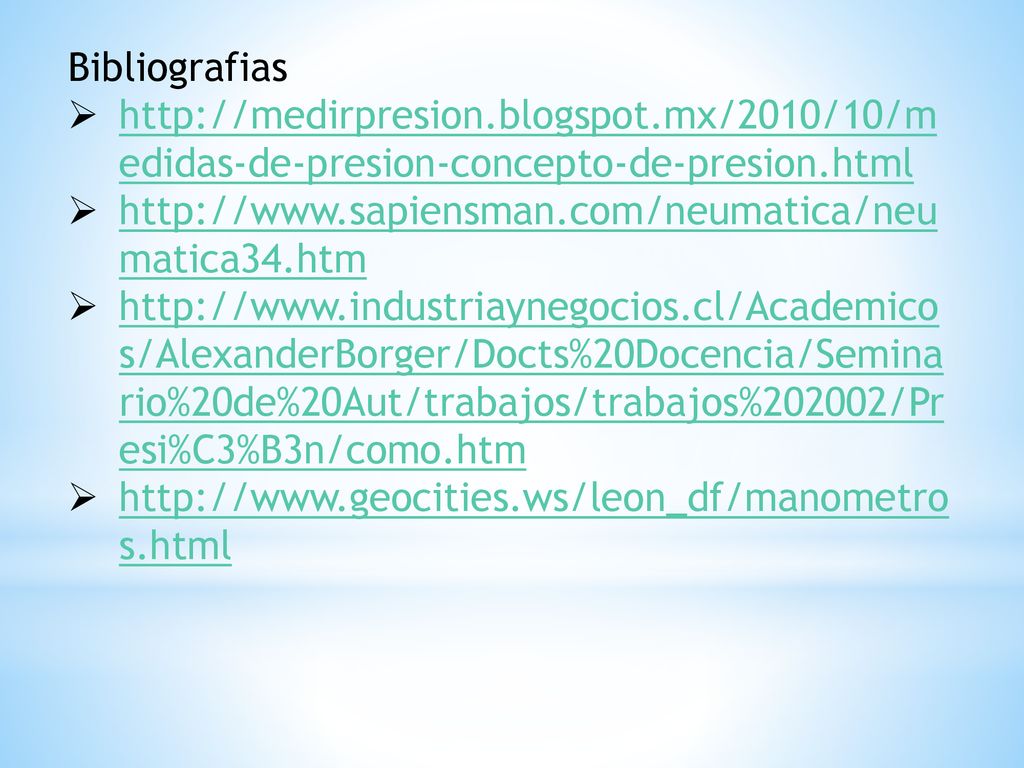

25 Bibliografias
