1
FOTODIODOS OPTOELECTRONICA
2

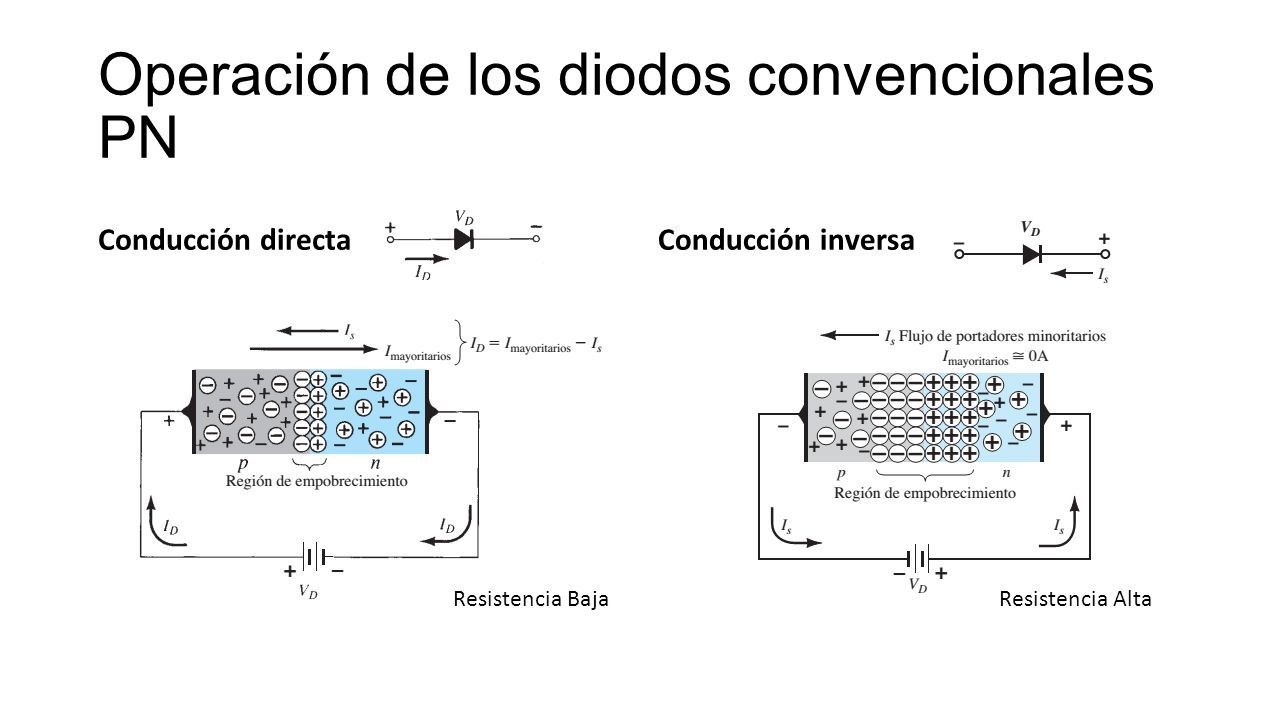

Operación de los diodos convencionales PN Conducción directaConducción inversa Resistencia Alta Resistencia Baja
3

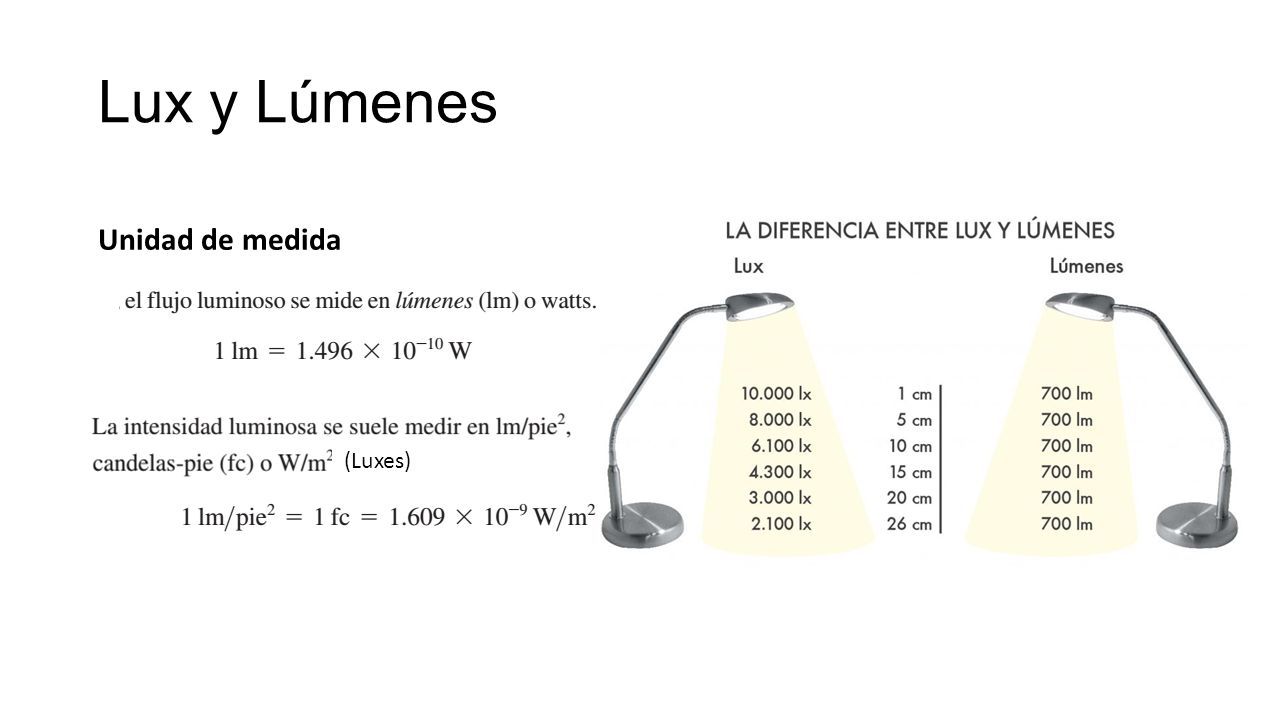

Lux y Lúmenes Unidad de medidaDiferencia (Luxes)
4

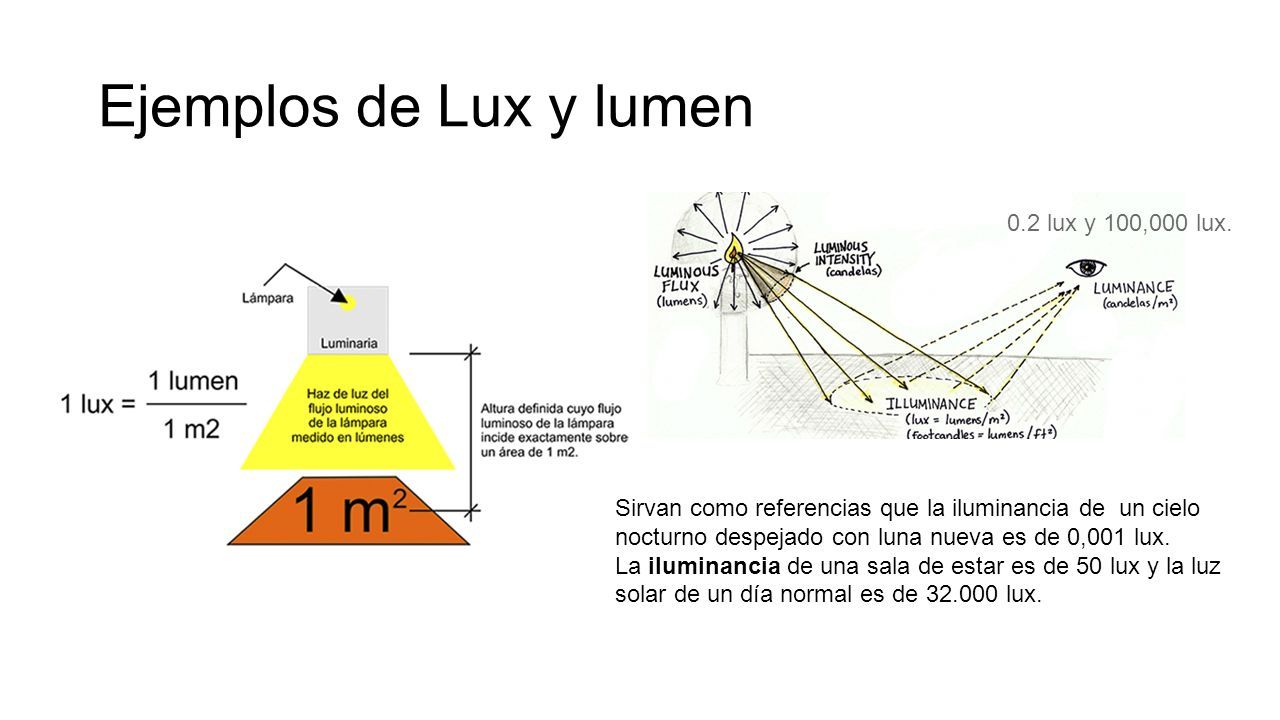

Ejemplos de Lux y lumen 0.2 lux y 100,000 lux. Sirvan como referencias que la iluminancia de un cielo nocturno despejado con luna nueva es de 0,001 lux. La iluminancia de una sala de estar es de 50 lux y la luz solar de un día normal es de 32.000 lux.
5

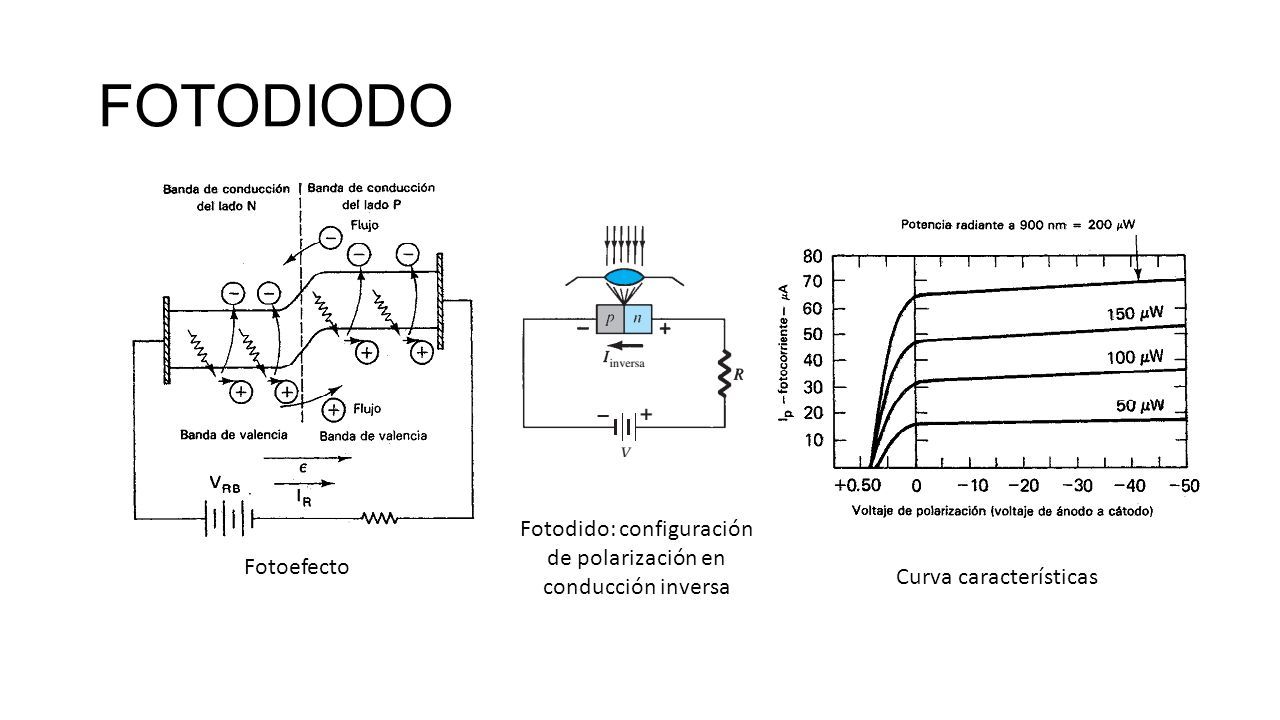

FOTODIODO Fotoefecto Fotodido: configuración de polarización en conducción inversa Curva características
6

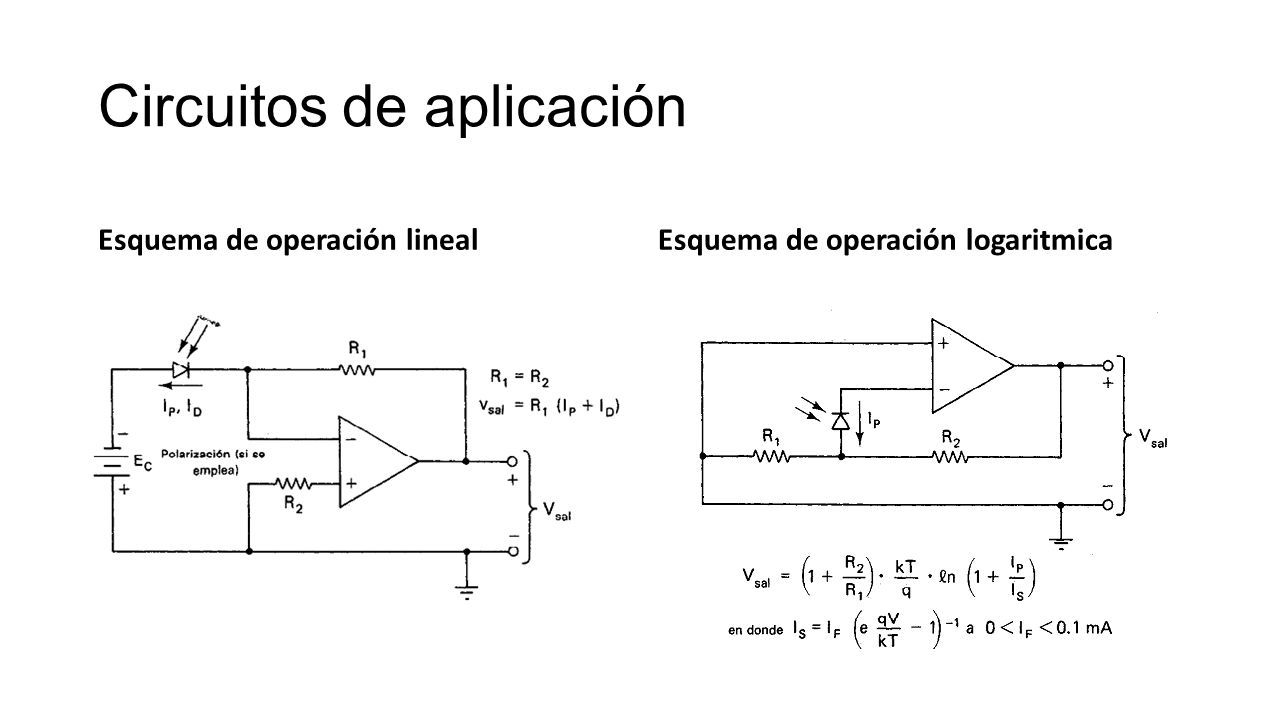

Circuitos de aplicación Esquema de operación linealEsquema de operación logaritmica
7
Aplicaciones
8
Referencias Stanley Wolf, Richard F.M Smith (1992), Guía para Mediciones Electrónicas y Practicas de Laboratorio, Primera edición, Prentice-Hall Hispanoamericana. Boylestad, R. L. y Nashelsky, L. (2009), Electrónica: Teoría de Circuitos y Dispositivos Electrónicos, Prentice Hall, décima edición. Silicon Photodiode, BPW21R, Vishay Semiconductors
