1 INFRAESTRUCTURA DE REDES DE DATOS Y SISTEMAS DE TELEFONÍA Unidad 1: Redes de datos de área local

2 01 Redes de datos de área local CONTENIDOS 1. Redes de datos de área local Tipos de redes Principios de funcionamiento Topologías 2. Elementos de una red de datos de área local Medios de transmisión guiados Medios de transmisión no guiados Equipos de distribución Electrónica de red 2

3 1.Redes de datos de área local 3 01 Redes de datos de área local Según el lugar y el espacio que ocupan WAN (red de área extensa). Es una red formada por equipos distribuidos por todo el mundo. Son utilizadas por las compañías multinacionales u organismos con sedes en todo el mundo, como por ejemplo bancos, empresas petrolíferas o de telecomunicaciones, etc. MAN (red de área metropolitana). Son típicas de empresas y organizaciones que poseen distintas oficinas repartidas en una misma área metropolitana, como por ejemplo en grandes centros comerciales, o entidades bancarias. Su extensión suele ser de unos diez kilómetros. LAN (red de área local). Son redes de ordenadores cuya extensión es de entre metros a un kilómetro. Se trata por tanto de pequeñas redes, habituales en oficinas, colegios y empresas pequeñas. Tipos de redes Aunque trabajemos con redes pequeñas, debemos saber que con frecuencia éstas se conectarán con redes de mayor tamaño, como por ejemplo Internet.

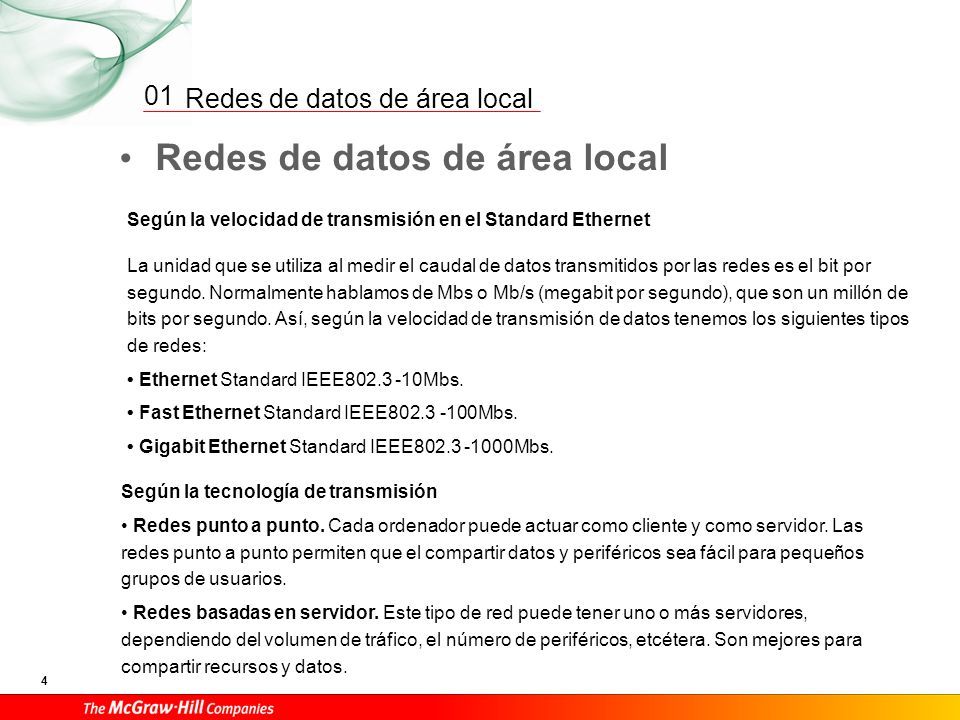

4 4 01 Redes de datos de área local Según la velocidad de transmisión en el Standard Ethernet La unidad que se utiliza al medir el caudal de datos transmitidos por las redes es el bit por segundo. Normalmente hablamos de Mbs o Mb/s (megabit por segundo), que son un millón de bits por segundo. Así, según la velocidad de transmisión de datos tenemos los siguientes tipos de redes: Ethernet Standard IEEE802.3 -10Mbs. Fast Ethernet Standard IEEE802.3 -100Mbs. Gigabit Ethernet Standard IEEE802.3 -1000Mbs. Según la tecnología de transmisión Redes punto a punto. Cada ordenador puede actuar como cliente y como servidor. Las redes punto a punto permiten que el compartir datos y periféricos sea fácil para pequeños grupos de usuarios. Redes basadas en servidor. Este tipo de red puede tener uno o más servidores, dependiendo del volumen de tráfico, el número de periféricos, etcétera. Son mejores para compartir recursos y datos. Redes de datos de área local

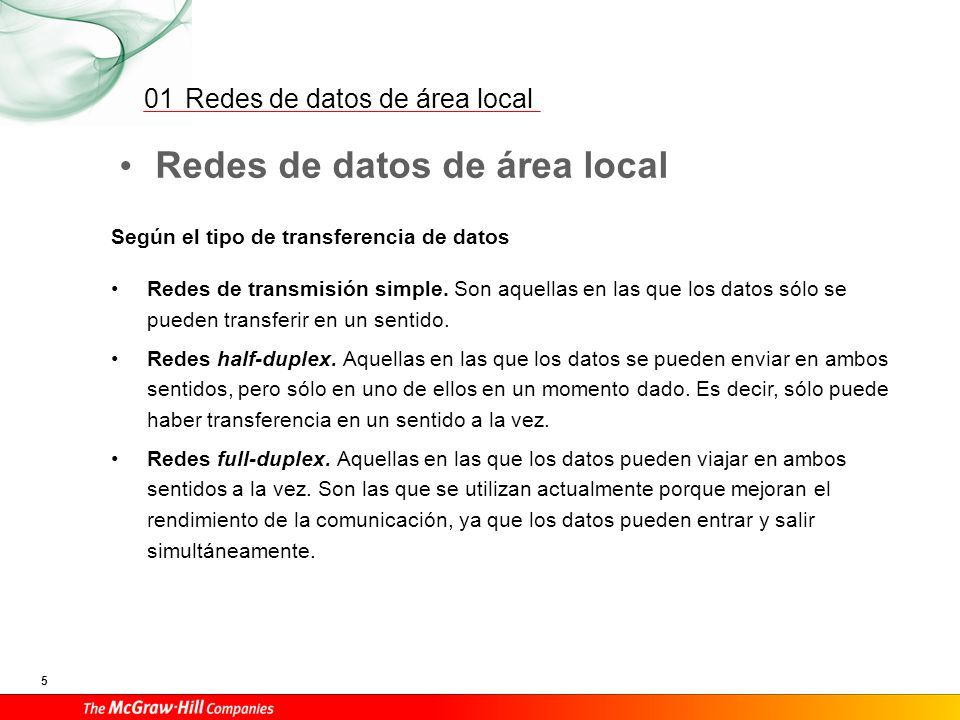

5 5 01 Redes de datos de área local Según el tipo de transferencia de datos Redes de transmisión simple. Son aquellas en las que los datos sólo se pueden transferir en un sentido. Redes half-duplex. Aquellas en las que los datos se pueden enviar en ambos sentidos, pero sólo en uno de ellos en un momento dado. Es decir, sólo puede haber transferencia en un sentido a la vez. Redes full-duplex. Aquellas en las que los datos pueden viajar en ambos sentidos a la vez. Son las que se utilizan actualmente porque mejoran el rendimiento de la comunicación, ya que los datos pueden entrar y salir simultáneamente. Redes de datos de área local

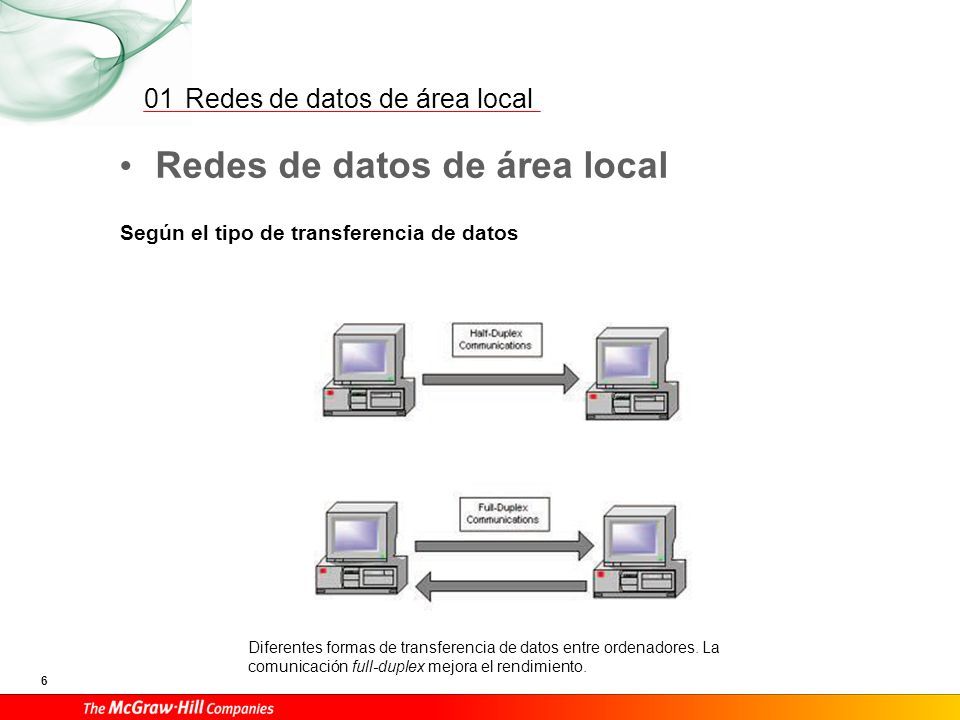

6 6 01 Redes de datos de área local Diferentes formas de transferencia de datos entre ordenadores. La comunicación full-duplex mejora el rendimiento. Según el tipo de transferencia de datos

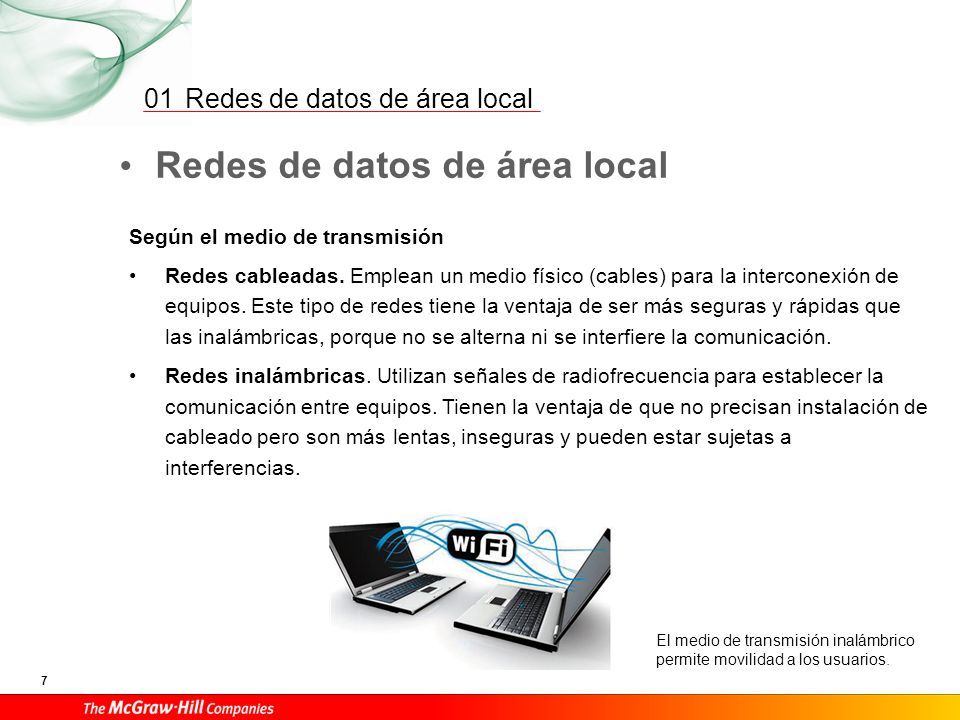

7 7 01 Redes de datos de área local Según el medio de transmisión Redes cableadas. Emplean un medio físico (cables) para la interconexión de equipos. Este tipo de redes tiene la ventaja de ser más seguras y rápidas que las inalámbricas, porque no se alterna ni se interfiere la comunicación. Redes inalámbricas. Utilizan señales de radiofrecuencia para establecer la comunicación entre equipos. Tienen la ventaja de que no precisan instalación de cableado pero son más lentas, inseguras y pueden estar sujetas a interferencias. Redes de datos de área local El medio de transmisión inalámbrico permite movilidad a los usuarios.

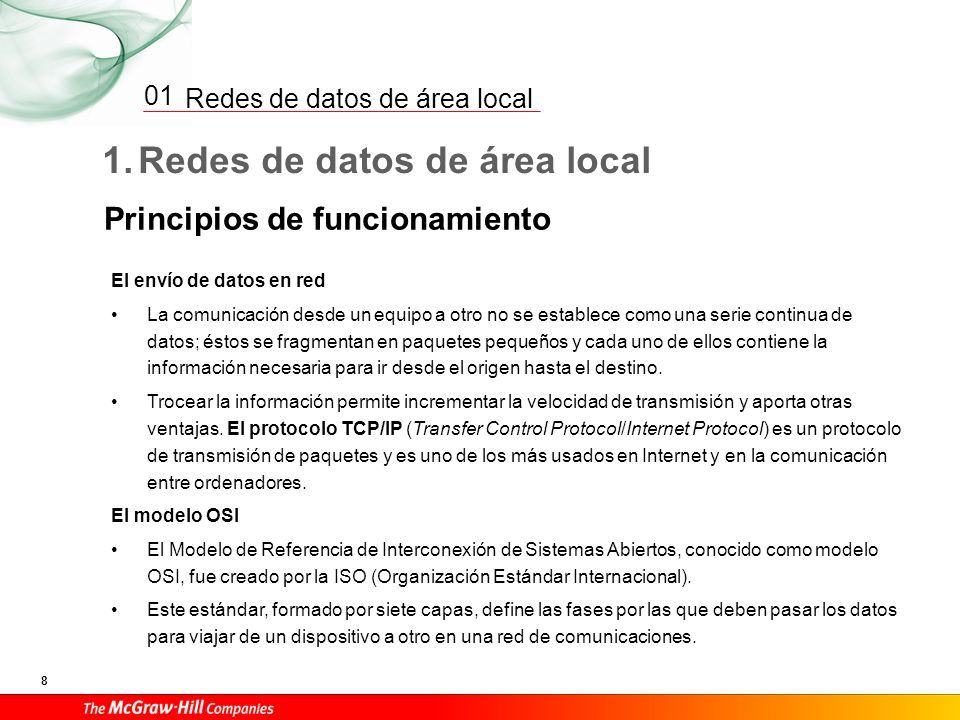

8 1.Redes de datos de área local 8 01 Redes de datos de área local Principios de funcionamiento El envío de datos en red La comunicación desde un equipo a otro no se establece como una serie continua de datos; éstos se fragmentan en paquetes pequeños y cada uno de ellos contiene la información necesaria para ir desde el origen hasta el destino. Trocear la información permite incrementar la velocidad de transmisión y aporta otras ventajas. El protocolo TCP/IP (Transfer Control Protocol/Internet Protocol) es un protocolo de transmisión de paquetes y es uno de los más usados en Internet y en la comunicación entre ordenadores. El modelo OSI El Modelo de Referencia de Interconexión de Sistemas Abiertos, conocido como modelo OSI, fue creado por la ISO (Organización Estándar Internacional). Este estándar, formado por siete capas, define las fases por las que deben pasar los datos para viajar de un dispositivo a otro en una red de comunicaciones.

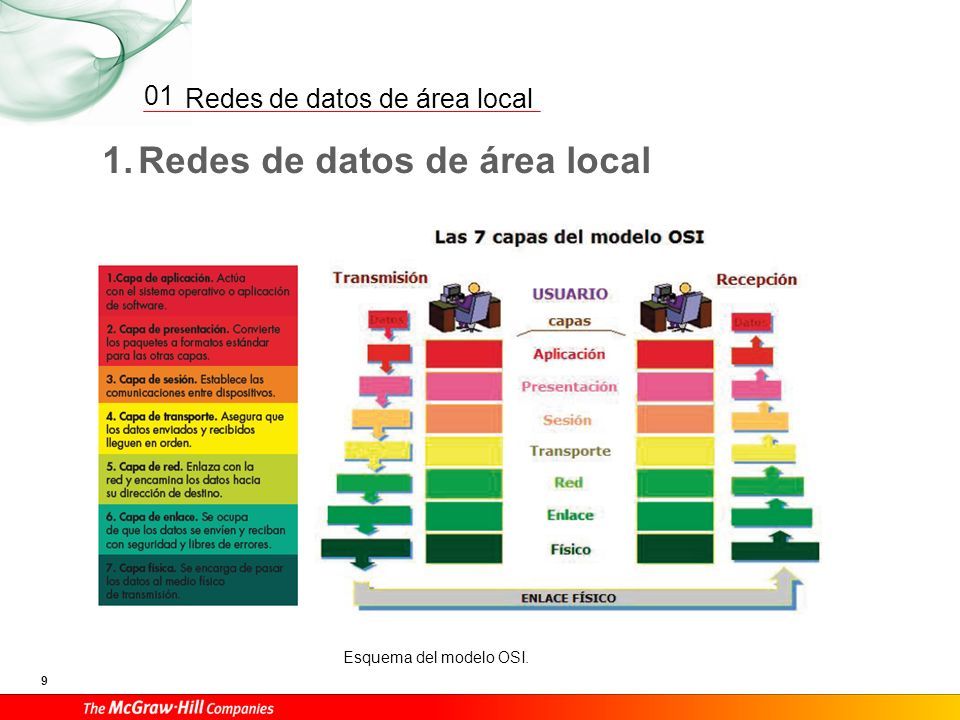

9 1.Redes de datos de área local 9 01 Redes de datos de área local Esquema del modelo OSI.

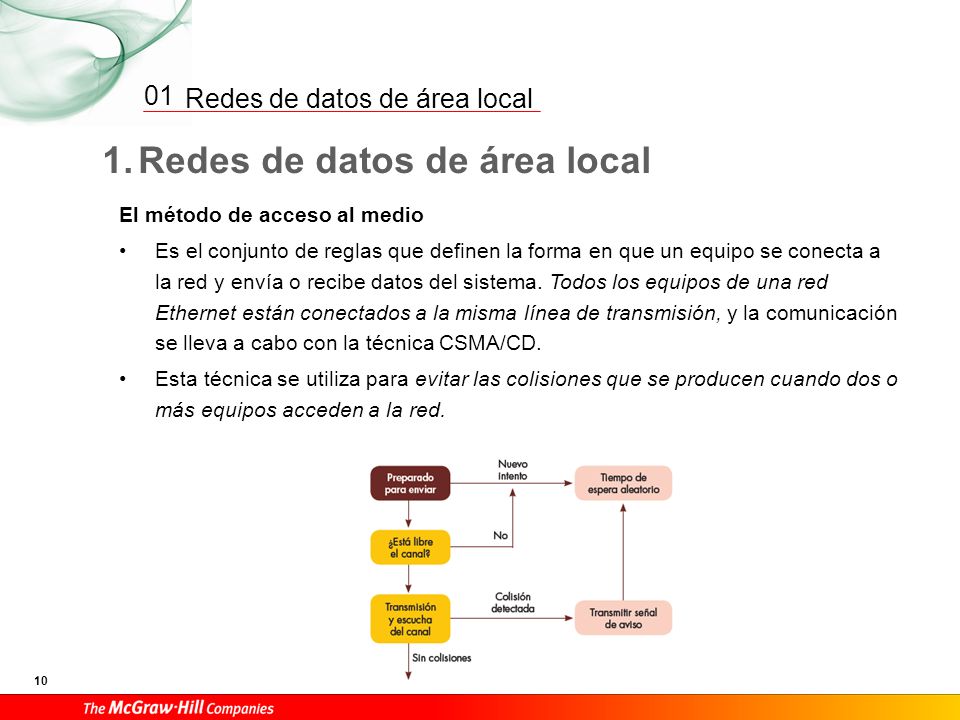

10 1.Redes de datos de área local 10 01 Redes de datos de área local El método de acceso al medio Es el conjunto de reglas que definen la forma en que un equipo se conecta a la red y envía o recibe datos del sistema. Todos los equipos de una red Ethernet están conectados a la misma línea de transmisión, y la comunicación se lleva a cabo con la técnica CSMA/CD. Esta técnica se utiliza para evitar las colisiones que se producen cuando dos o más equipos acceden a la red.

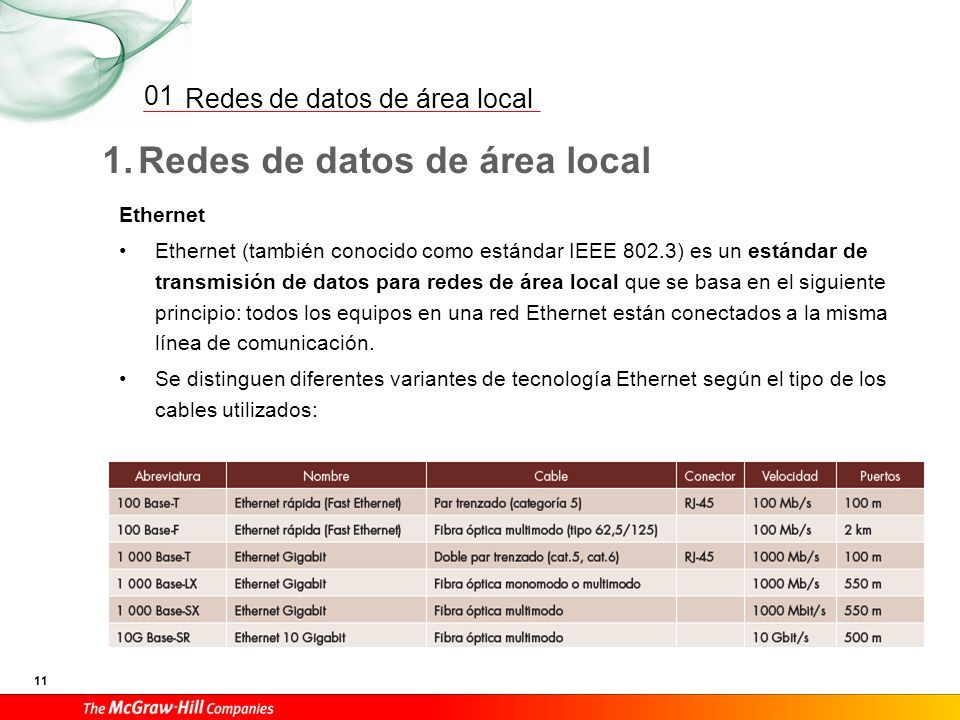

11 1.Redes de datos de área local 11 01 Redes de datos de área local Ethernet Ethernet (también conocido como estándar IEEE 802.3) es un estándar de transmisión de datos para redes de área local que se basa en el siguiente principio: todos los equipos en una red Ethernet están conectados a la misma línea de comunicación. Se distinguen diferentes variantes de tecnología Ethernet según el tipo de los cables utilizados:

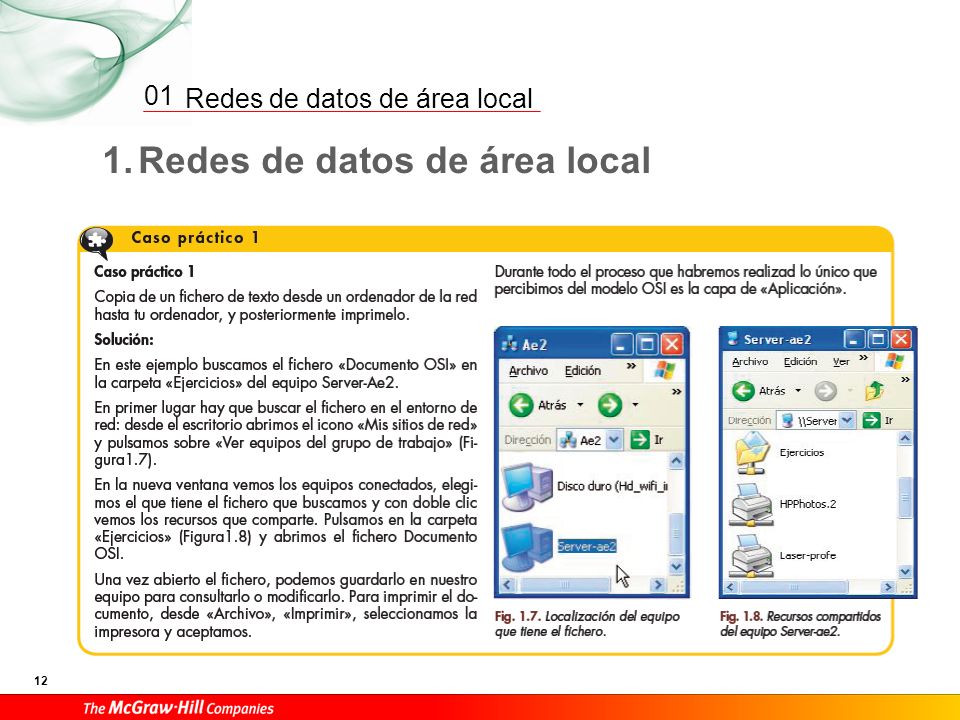

12 1.Redes de datos de área local 12 01 Redes de datos de área local

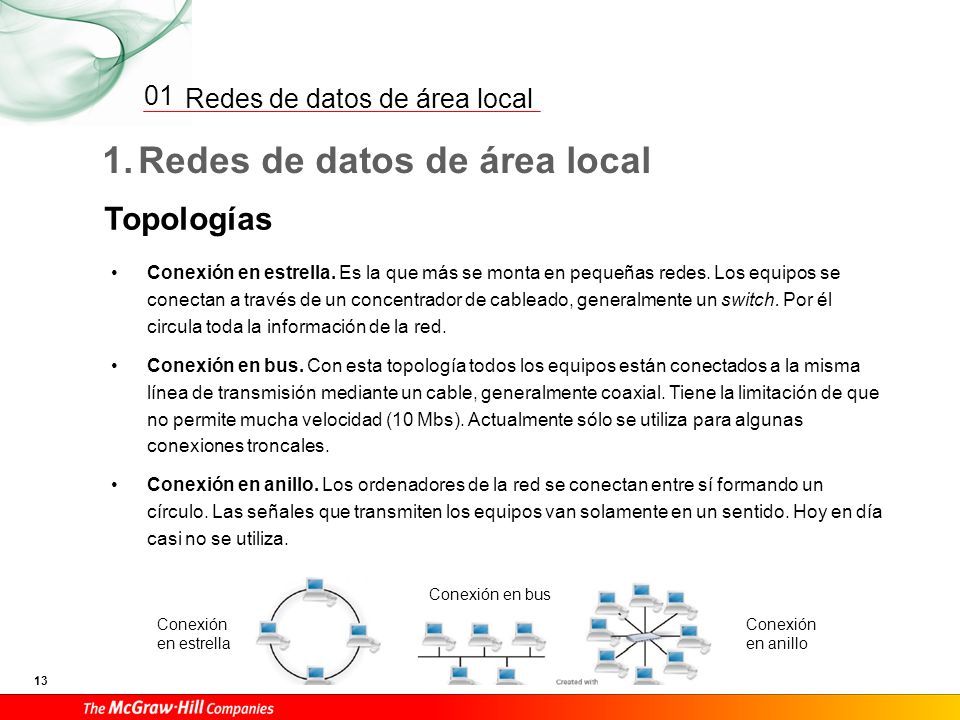

13 1.Redes de datos de área local 13 01 Redes de datos de área local Topologías Conexión en estrella. Es la que más se monta en pequeñas redes. Los equipos se conectan a través de un concentrador de cableado, generalmente un switch. Por él circula toda la información de la red. Conexión en bus. Con esta topología todos los equipos están conectados a la misma línea de transmisión mediante un cable, generalmente coaxial. Tiene la limitación de que no permite mucha velocidad (10 Mbs). Actualmente sólo se utiliza para algunas conexiones troncales. Conexión en anillo. Los ordenadores de la red se conectan entre sí formando un círculo. Las señales que transmiten los equipos van solamente en un sentido. Hoy en día casi no se utiliza. Conexión en estrella Conexión en bus Conexión en anillo

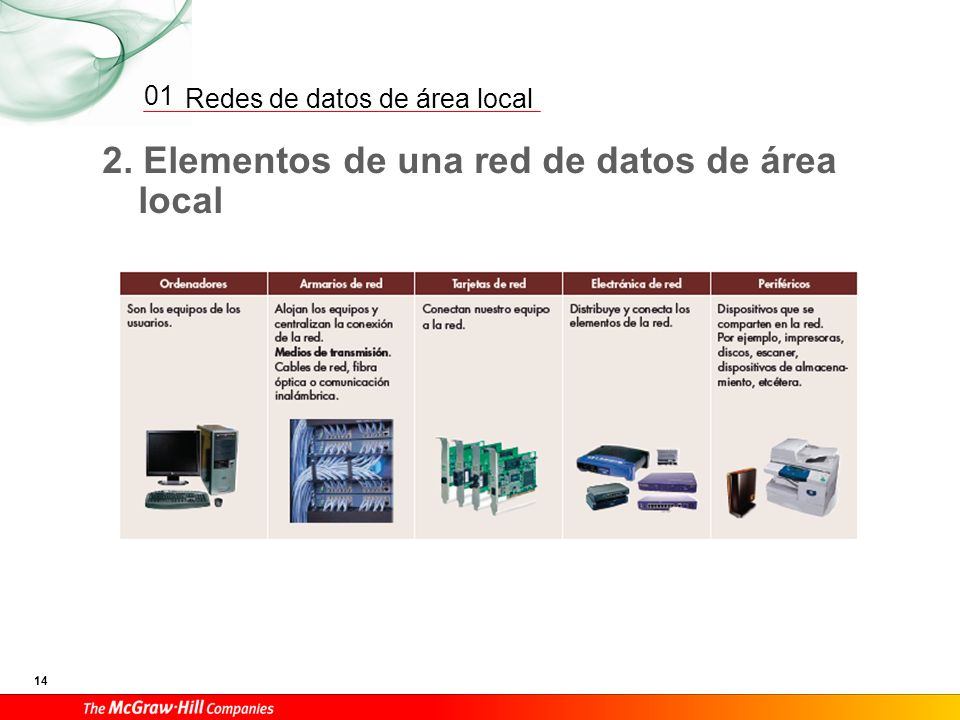

14 2. Elementos de una red de datos de área local 14 01 Redes de datos de área local

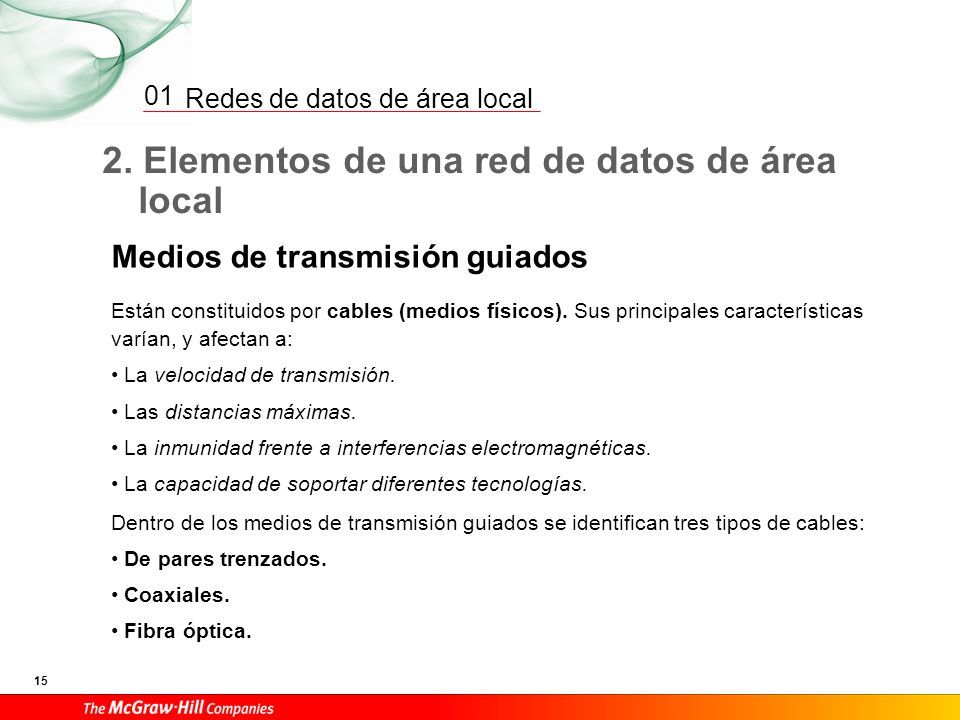

15 2. Elementos de una red de datos de área local 15 01 Redes de datos de área local Medios de transmisión guiados Están constituidos por cables (medios físicos). Sus principales características varían, y afectan a: La velocidad de transmisión. Las distancias máximas. La inmunidad frente a interferencias electromagnéticas. La capacidad de soportar diferentes tecnologías. Dentro de los medios de transmisión guiados se identifican tres tipos de cables: De pares trenzados. Coaxiales. Fibra óptica.

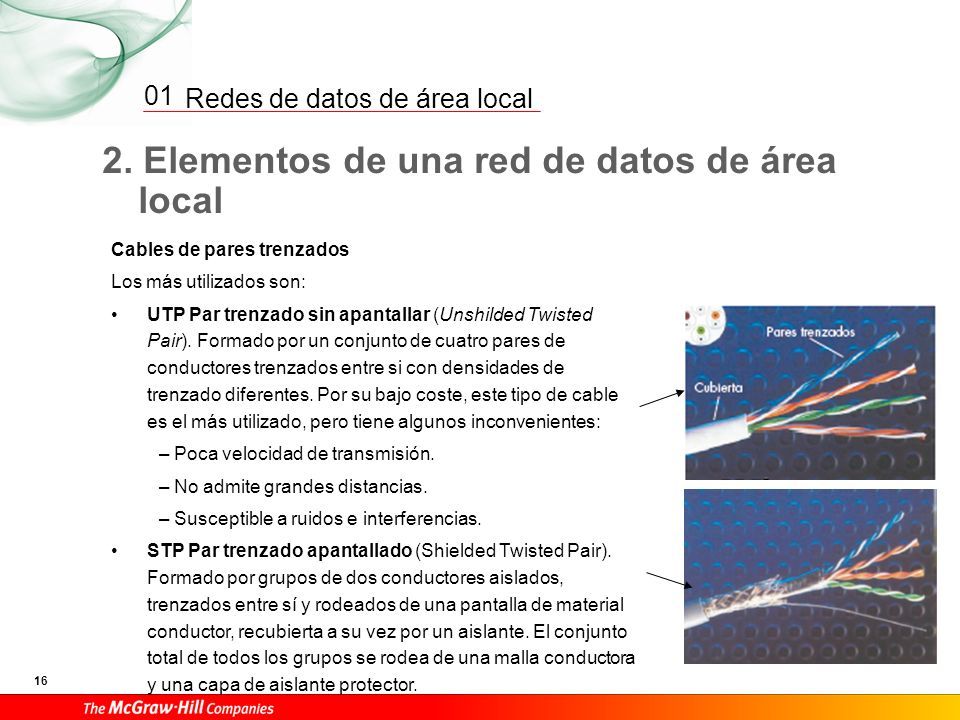

16 2. Elementos de una red de datos de área local 16 01 Redes de datos de área local Cables de pares trenzados Los más utilizados son: UTP Par trenzado sin apantallar (Unshilded Twisted Pair). Formado por un conjunto de cuatro pares de conductores trenzados entre si con densidades de trenzado diferentes. Por su bajo coste, este tipo de cable es el más utilizado, pero tiene algunos inconvenientes: – Poca velocidad de transmisión. – No admite grandes distancias. – Susceptible a ruidos e interferencias. STP Par trenzado apantallado (Shielded Twisted Pair). Formado por grupos de dos conductores aislados, trenzados entre sí y rodeados de una pantalla de material conductor, recubierta a su vez por un aislante. El conjunto total de todos los grupos se rodea de una malla conductora y una capa de aislante protector.

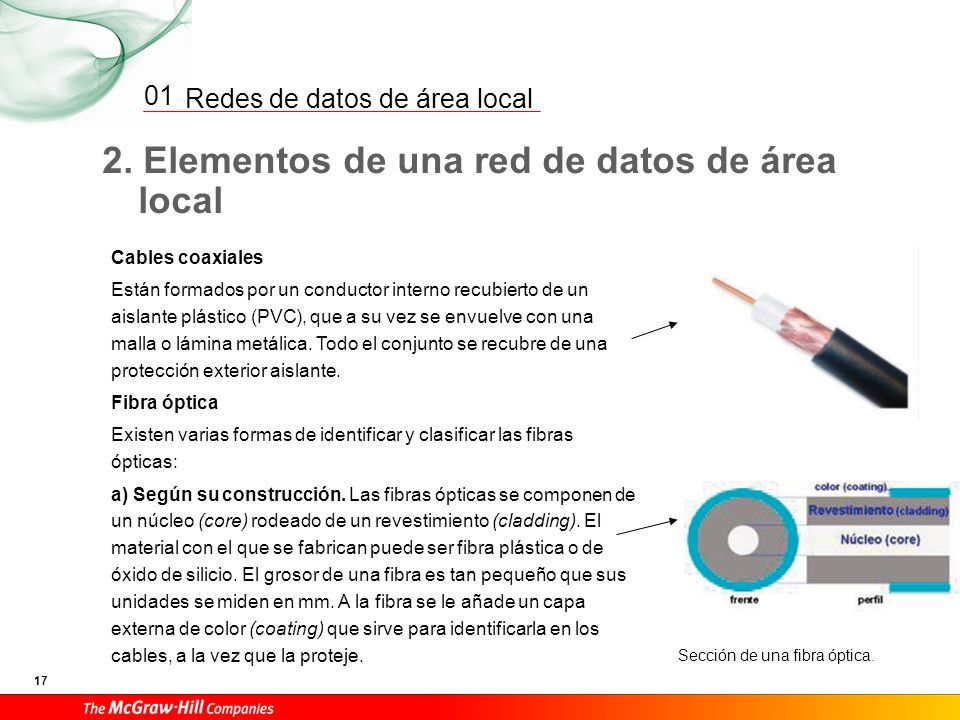

17 2. Elementos de una red de datos de área local 17 01 Redes de datos de área local Cables coaxiales Están formados por un conductor interno recubierto de un aislante plástico (PVC), que a su vez se envuelve con una malla o lámina metálica. Todo el conjunto se recubre de una protección exterior aislante. Fibra óptica Existen varias formas de identificar y clasificar las fibras ópticas: a) Según su construcción. Las fibras ópticas se componen de un núcleo (core) rodeado de un revestimiento (cladding). El material con el que se fabrican puede ser fibra plástica o de óxido de silicio. El grosor de una fibra es tan pequeño que sus unidades se miden en mm. A la fibra se le añade un capa externa de color (coating) que sirve para identificarla en los cables, a la vez que la proteje. Sección de una fibra óptica.

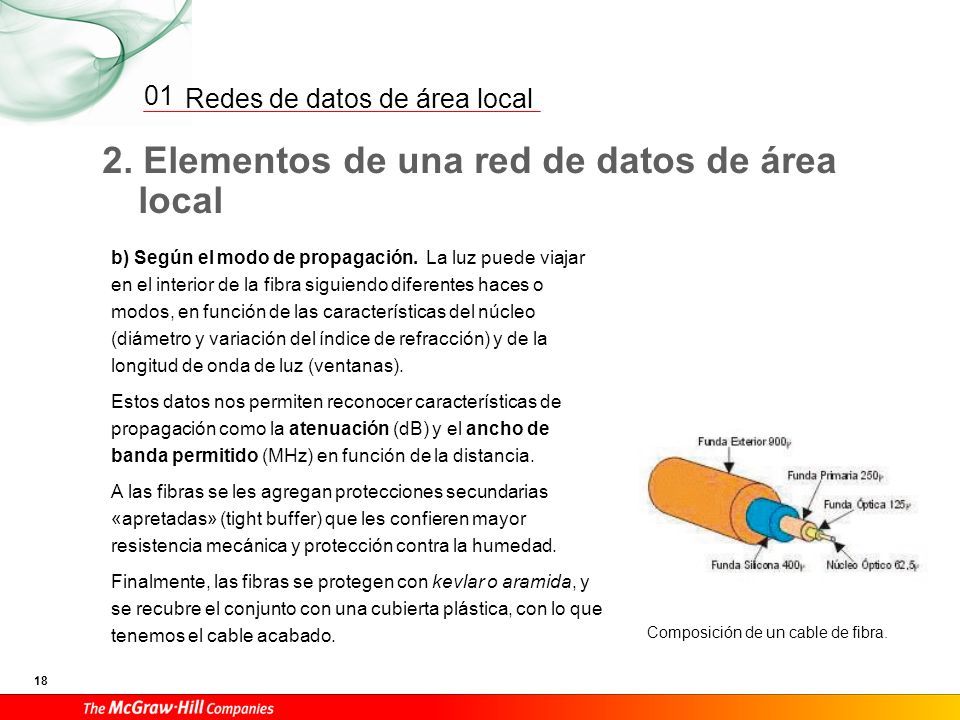

18 2. Elementos de una red de datos de área local 18 01 Redes de datos de área local b) Según el modo de propagación. La luz puede viajar en el interior de la fibra siguiendo diferentes haces o modos, en función de las características del núcleo (diámetro y variación del índice de refracción) y de la longitud de onda de luz (ventanas). Estos datos nos permiten reconocer características de propagación como la atenuación (dB) y el ancho de banda permitido (MHz) en función de la distancia. A las fibras se les agregan protecciones secundarias «apretadas» (tight buffer) que les confieren mayor resistencia mecánica y protección contra la humedad. Finalmente, las fibras se protegen con kevlar o aramida, y se recubre el conjunto con una cubierta plástica, con lo que tenemos el cable acabado. Composición de un cable de fibra.

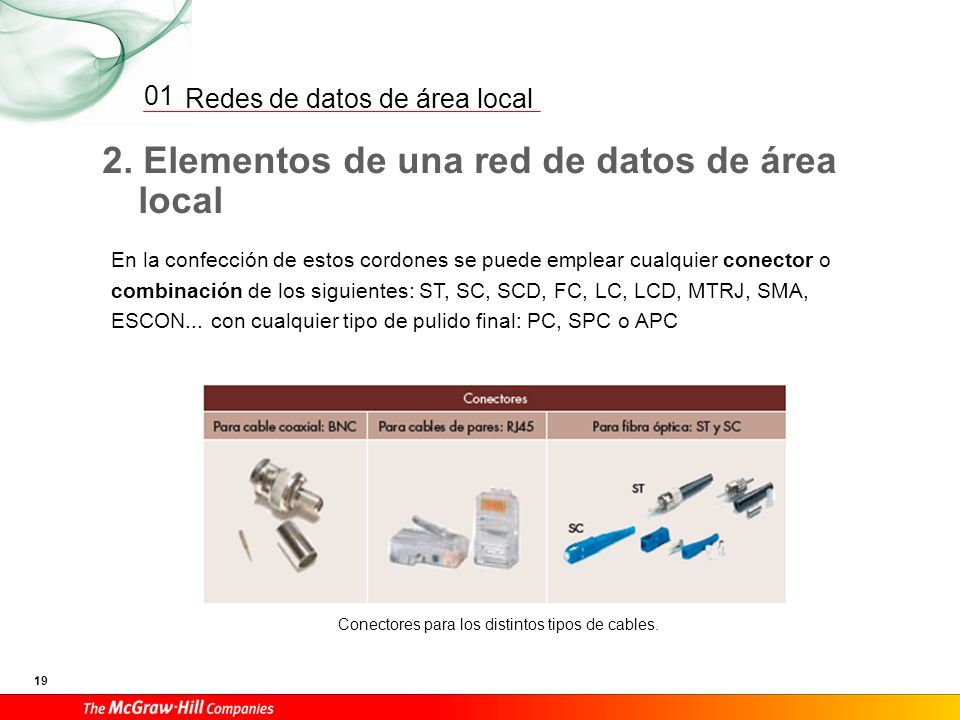

19 2. Elementos de una red de datos de área local 19 01 Redes de datos de área local En la confección de estos cordones se puede emplear cualquier conector o combinación de los siguientes: ST, SC, SCD, FC, LC, LCD, MTRJ, SMA, ESCON... con cualquier tipo de pulido final: PC, SPC o APC Conectores para los distintos tipos de cables.

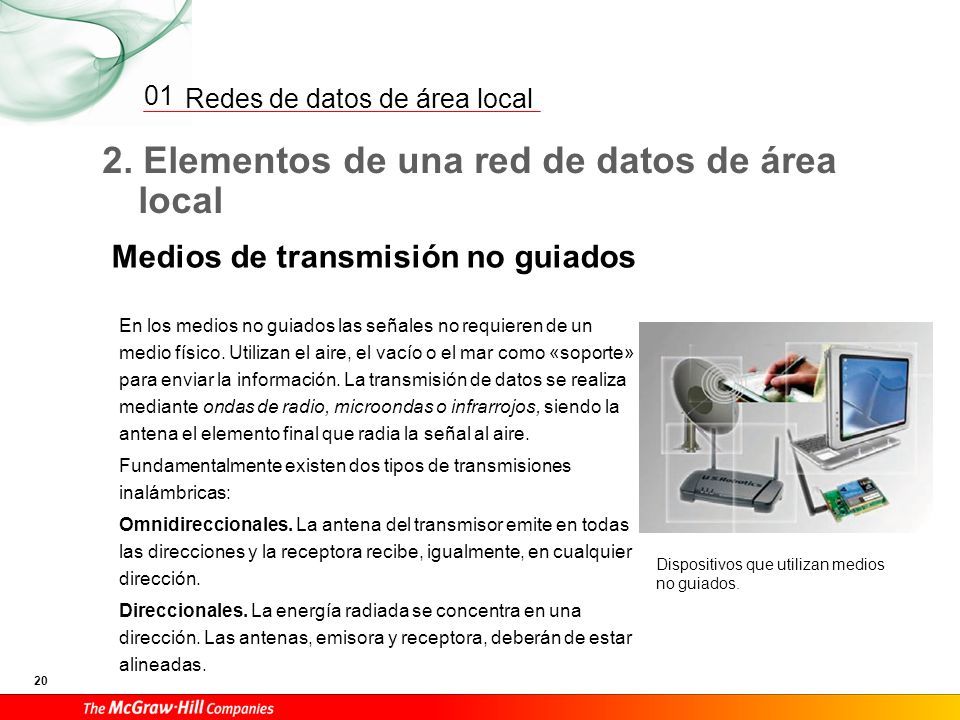

20 2. Elementos de una red de datos de área local 20 01 Redes de datos de área local En los medios no guiados las señales no requieren de un medio físico. Utilizan el aire, el vacío o el mar como «soporte» para enviar la información. La transmisión de datos se realiza mediante ondas de radio, microondas o infrarrojos, siendo la antena el elemento final que radia la señal al aire. Fundamentalmente existen dos tipos de transmisiones inalámbricas: Omnidireccionales. La antena del transmisor emite en todas las direcciones y la receptora recibe, igualmente, en cualquier dirección. Direccionales. La energía radiada se concentra en una dirección. Las antenas, emisora y receptora, deberán de estar alineadas. Medios de transmisión no guiados Dispositivos que utilizan medios no guiados.

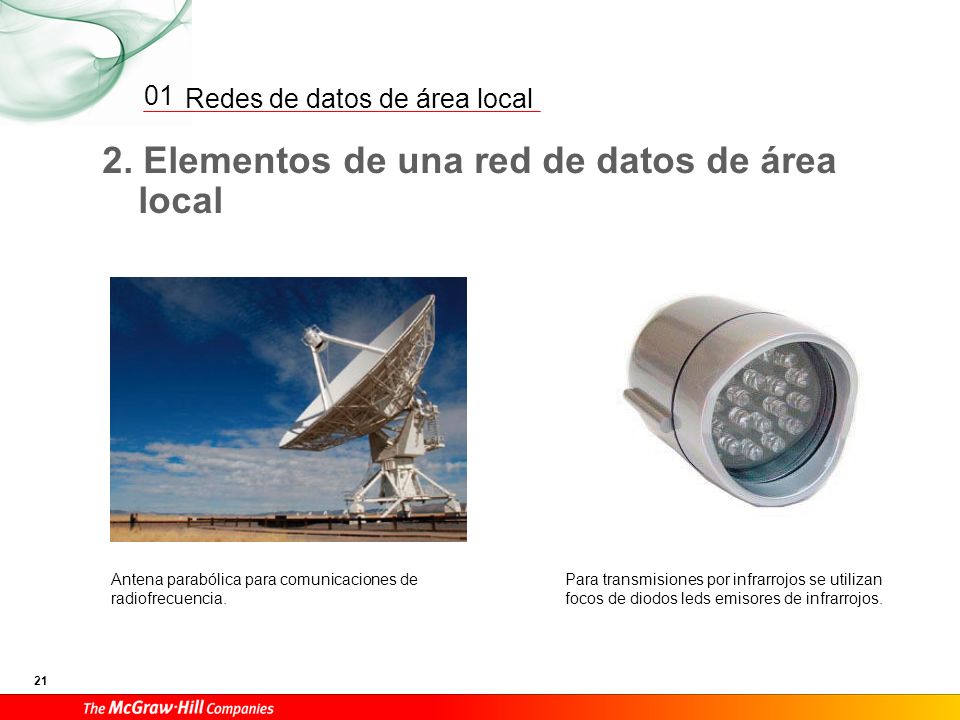

21 2. Elementos de una red de datos de área local 21 01 Redes de datos de área local Antena parabólica para comunicaciones de radiofrecuencia. Para transmisiones por infrarrojos se utilizan focos de diodos leds emisores de infrarrojos.

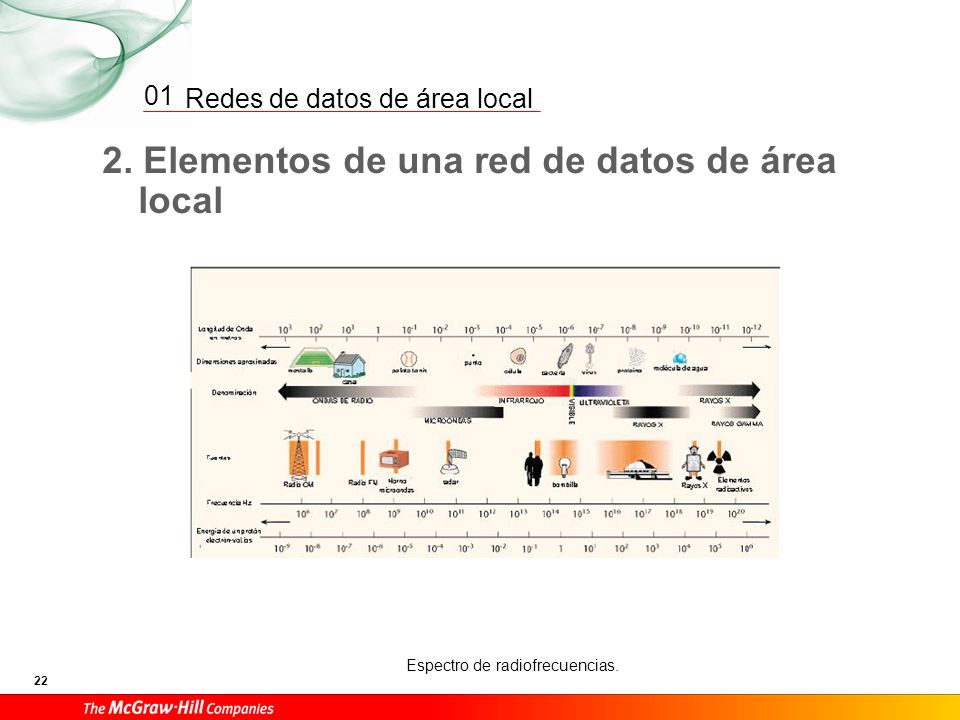

22 2. Elementos de una red de datos de área local 22 01 Redes de datos de área local Espectro de radiofrecuencias.

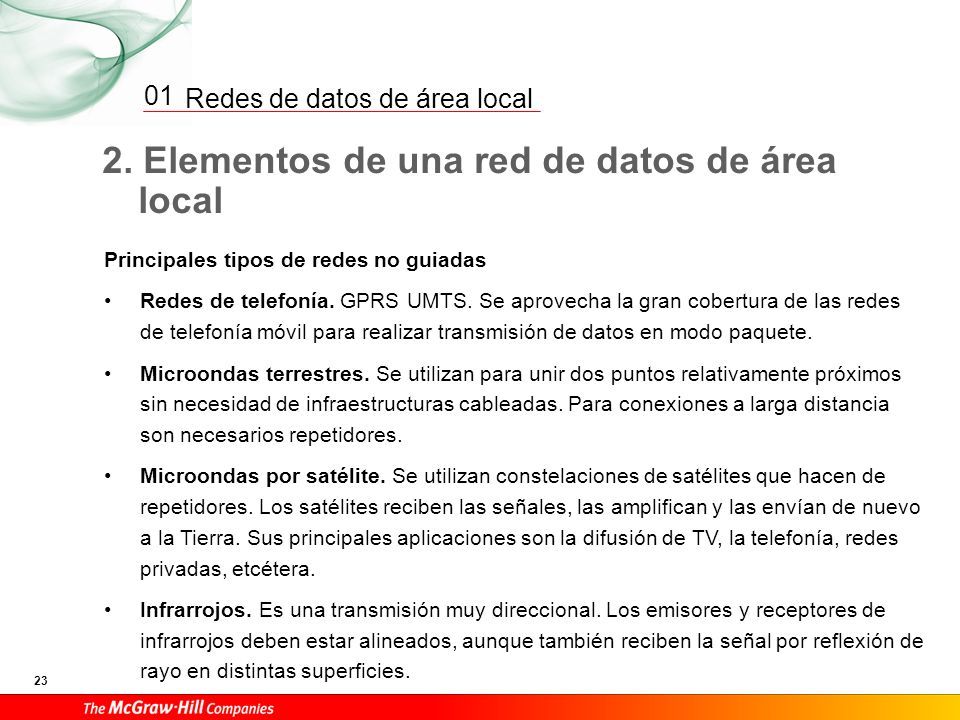

23 2. Elementos de una red de datos de área local 23 01 Redes de datos de área local Principales tipos de redes no guiadas Redes de telefonía. GPRS UMTS. Se aprovecha la gran cobertura de las redes de telefonía móvil para realizar transmisión de datos en modo paquete. Microondas terrestres. Se utilizan para unir dos puntos relativamente próximos sin necesidad de infraestructuras cableadas. Para conexiones a larga distancia son necesarios repetidores. Microondas por satélite. Se utilizan constelaciones de satélites que hacen de repetidores. Los satélites reciben las señales, las amplifican y las envían de nuevo a la Tierra. Sus principales aplicaciones son la difusión de TV, la telefonía, redes privadas, etcétera. Infrarrojos. Es una transmisión muy direccional. Los emisores y receptores de infrarrojos deben estar alineados, aunque también reciben la señal por reflexión de rayo en distintas superficies.

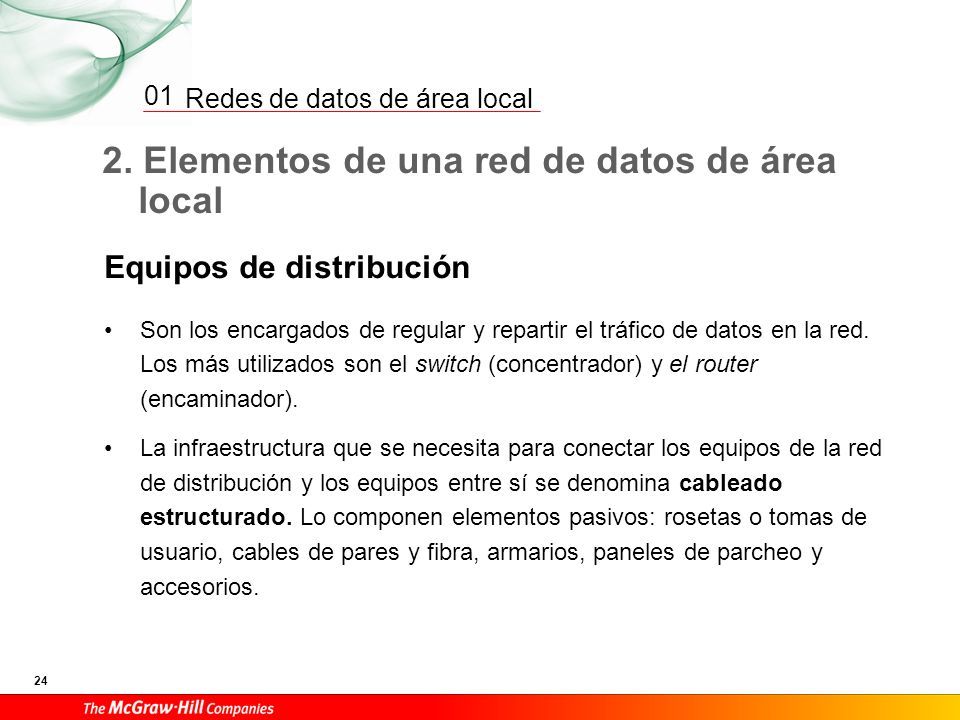

24 2. Elementos de una red de datos de área local 24 01 Redes de datos de área local Equipos de distribución Son los encargados de regular y repartir el tráfico de datos en la red. Los más utilizados son el switch (concentrador) y el router (encaminador). La infraestructura que se necesita para conectar los equipos de la red de distribución y los equipos entre sí se denomina cableado estructurado. Lo componen elementos pasivos: rosetas o tomas de usuario, cables de pares y fibra, armarios, paneles de parcheo y accesorios.

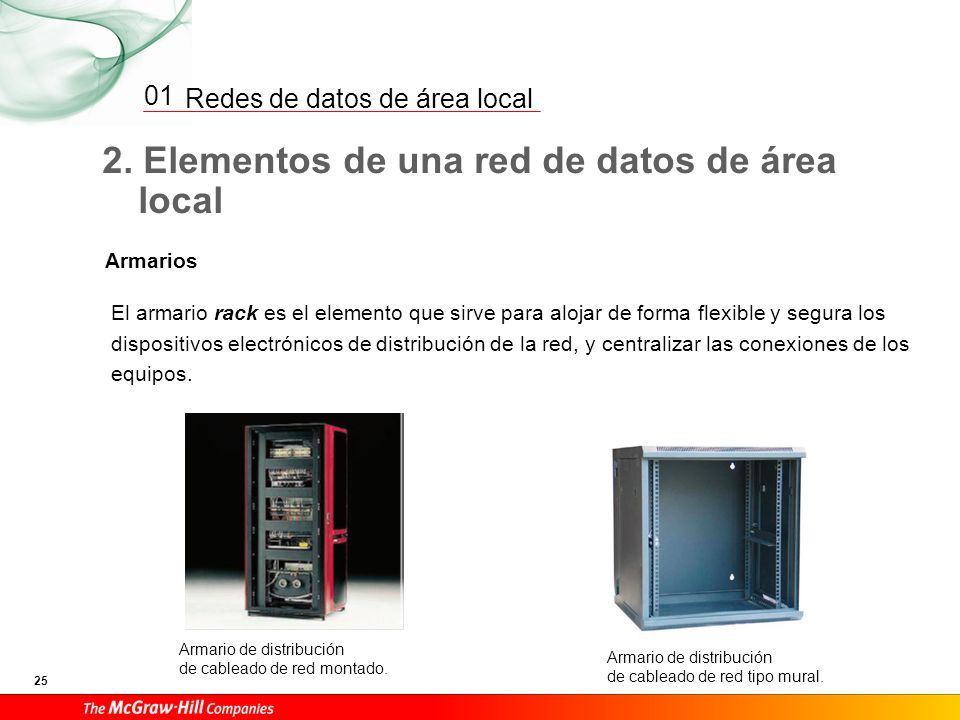

25 2. Elementos de una red de datos de área local 25 01 Redes de datos de área local Armario de distribución de cableado de red montado. Armario de distribución de cableado de red tipo mural. El armario rack es el elemento que sirve para alojar de forma flexible y segura los dispositivos electrónicos de distribución de la red, y centralizar las conexiones de los equipos. Armarios

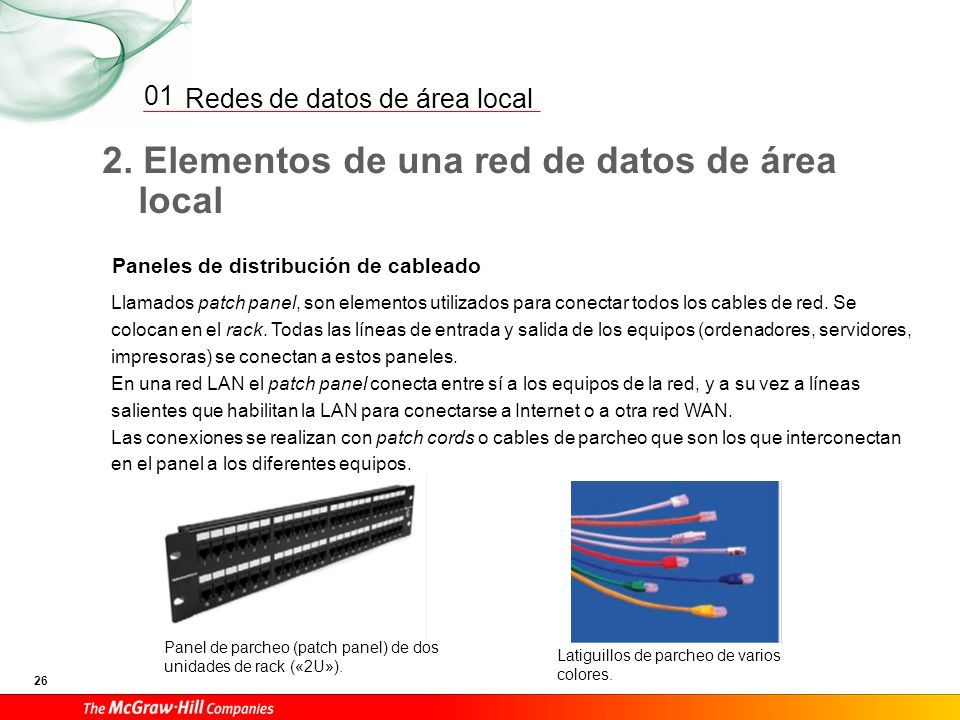

26 2. Elementos de una red de datos de área local 26 01 Redes de datos de área local Llamados patch panel, son elementos utilizados para conectar todos los cables de red. Se colocan en el rack. Todas las líneas de entrada y salida de los equipos (ordenadores, servidores, impresoras) se conectan a estos paneles. En una red LAN el patch panel conecta entre sí a los equipos de la red, y a su vez a líneas salientes que habilitan la LAN para conectarse a Internet o a otra red WAN. Las conexiones se realizan con patch cords o cables de parcheo que son los que interconectan en el panel a los diferentes equipos. Panel de parcheo (patch panel) de dos unidades de rack («2U»). Latiguillos de parcheo de varios colores. Paneles de distribución de cableado

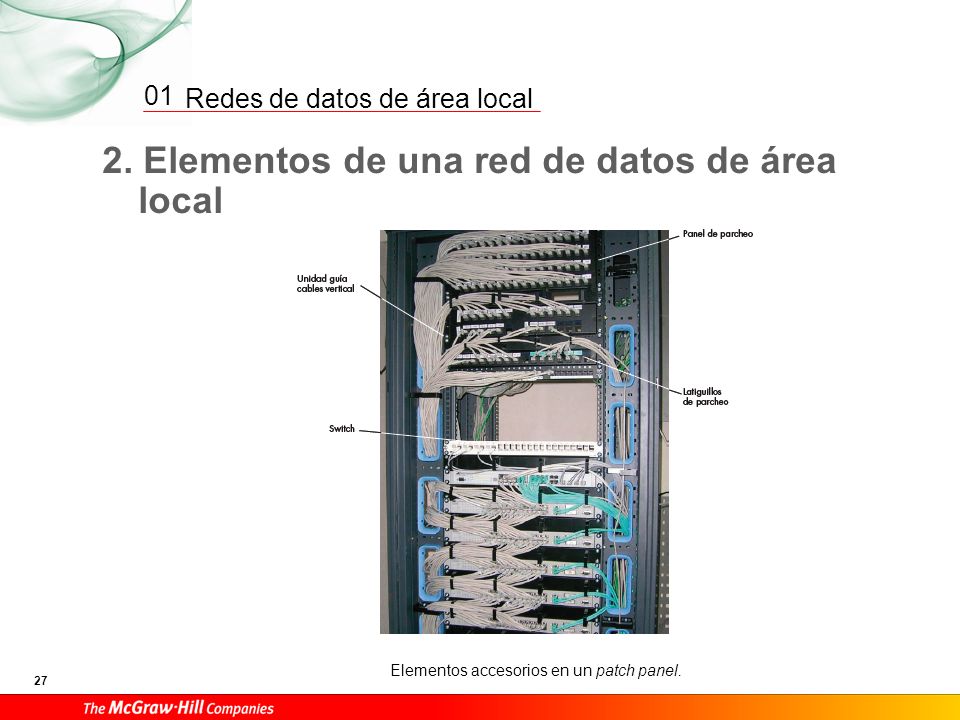

27 2. Elementos de una red de datos de área local 27 01 Redes de datos de área local Elementos accesorios en un patch panel.

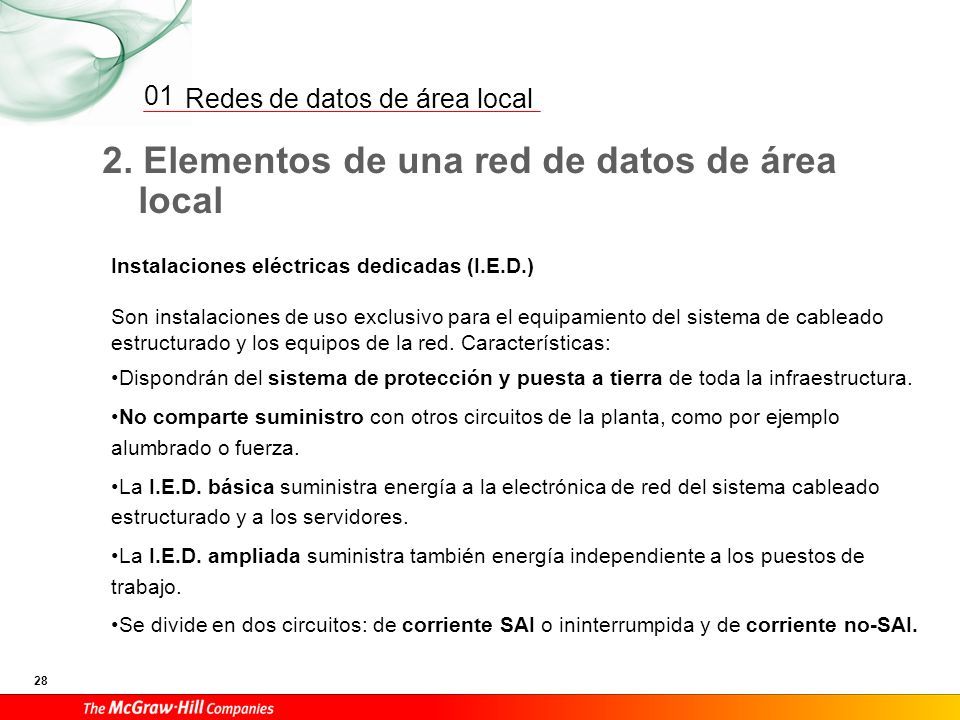

28 2. Elementos de una red de datos de área local 28 01 Redes de datos de área local Instalaciones eléctricas dedicadas (I.E.D.) Son instalaciones de uso exclusivo para el equipamiento del sistema de cableado estructurado y los equipos de la red. Características: Dispondrán del sistema de protección y puesta a tierra de toda la infraestructura. No comparte suministro con otros circuitos de la planta, como por ejemplo alumbrado o fuerza. La I.E.D. básica suministra energía a la electrónica de red del sistema cableado estructurado y a los servidores. La I.E.D. ampliada suministra también energía independiente a los puestos de trabajo. Se divide en dos circuitos: de corriente SAI o ininterrumpida y de corriente no-SAI.

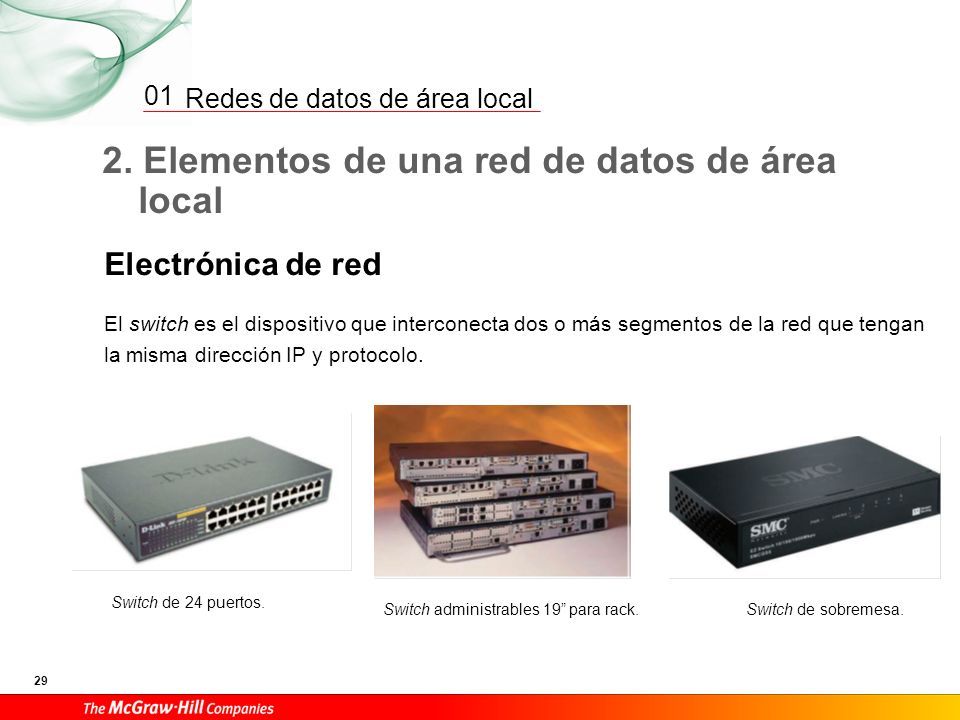

29 2. Elementos de una red de datos de área local 29 01 Redes de datos de área local Electrónica de red El switch es el dispositivo que interconecta dos o más segmentos de la red que tengan la misma dirección IP y protocolo. Switch de 24 puertos. Switch administrables 19” para rack.Switch de sobremesa.

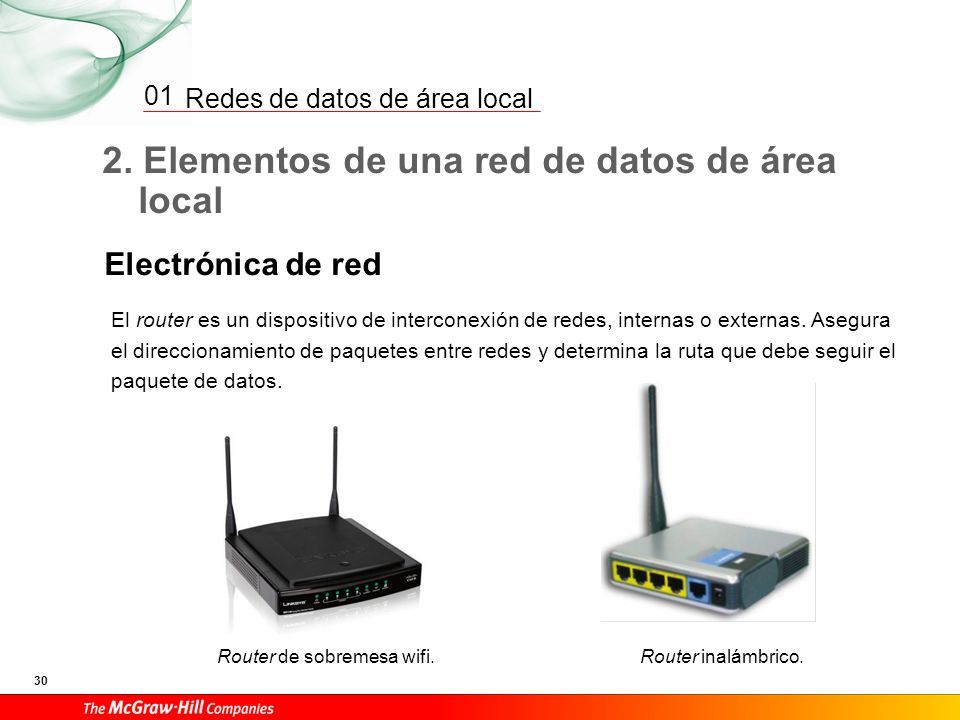

30 2. Elementos de una red de datos de área local 30 01 Redes de datos de área local Electrónica de red Router de sobremesa wifi. El router es un dispositivo de interconexión de redes, internas o externas. Asegura el direccionamiento de paquetes entre redes y determina la ruta que debe seguir el paquete de datos. Router inalámbrico.

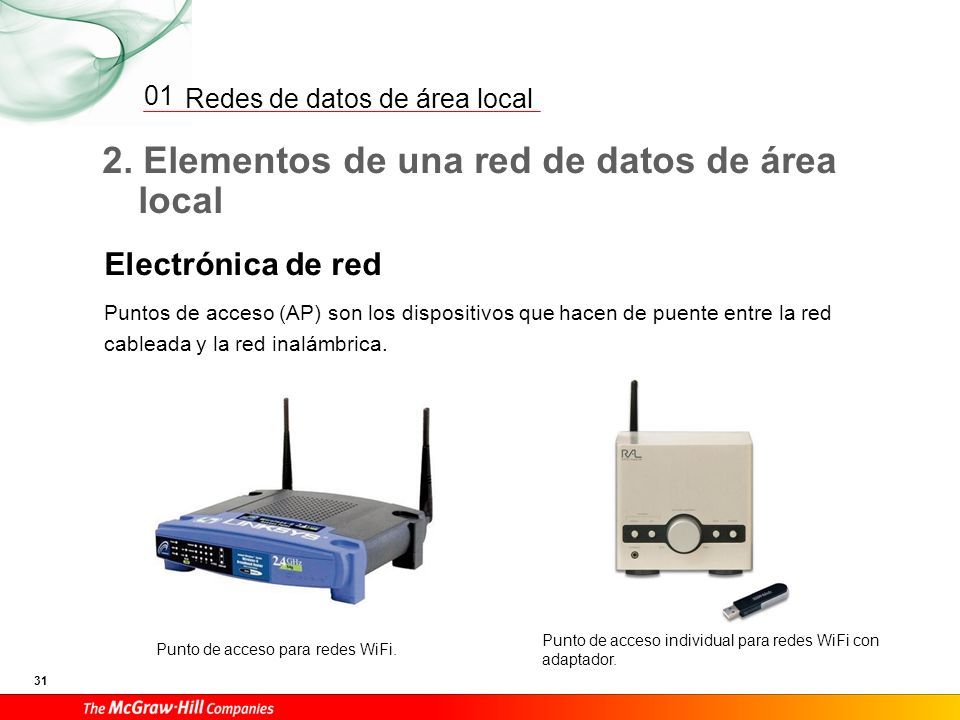

31 2. Elementos de una red de datos de área local 31 01 Redes de datos de área local Electrónica de red Puntos de acceso (AP) son los dispositivos que hacen de puente entre la red cableada y la red inalámbrica. Punto de acceso para redes WiFi. Punto de acceso individual para redes WiFi con adaptador.
