1 VIVERO TENORIO MARCO ANTONIO
TURBINAS HIDRAULICAS VIVERO TENORIO MARCO ANTONIO TURBINAS. PELTON Y FRANCIS

2 CARACTERISTICAS Y FUNCIONAMIENTO

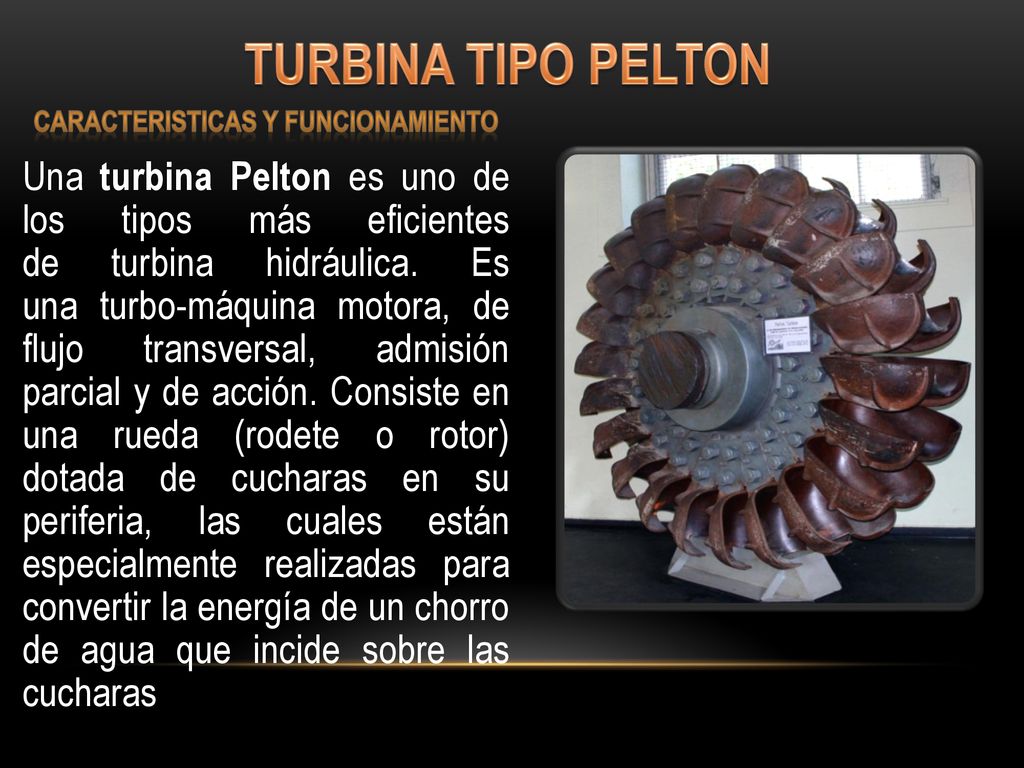

TURBINA TIPO PELTON CARACTERISTICAS Y FUNCIONAMIENTO Una turbina Pelton es uno de los tipos más eficientes de turbina hidráulica. Es una turbo-máquina motora, de flujo transversal, admisión parcial y de acción. Consiste en una rueda (rodete o rotor) dotada de cucharas en su periferia, las cuales están especialmente realizadas para convertir la energía de un chorro de agua que incide sobre las cucharas

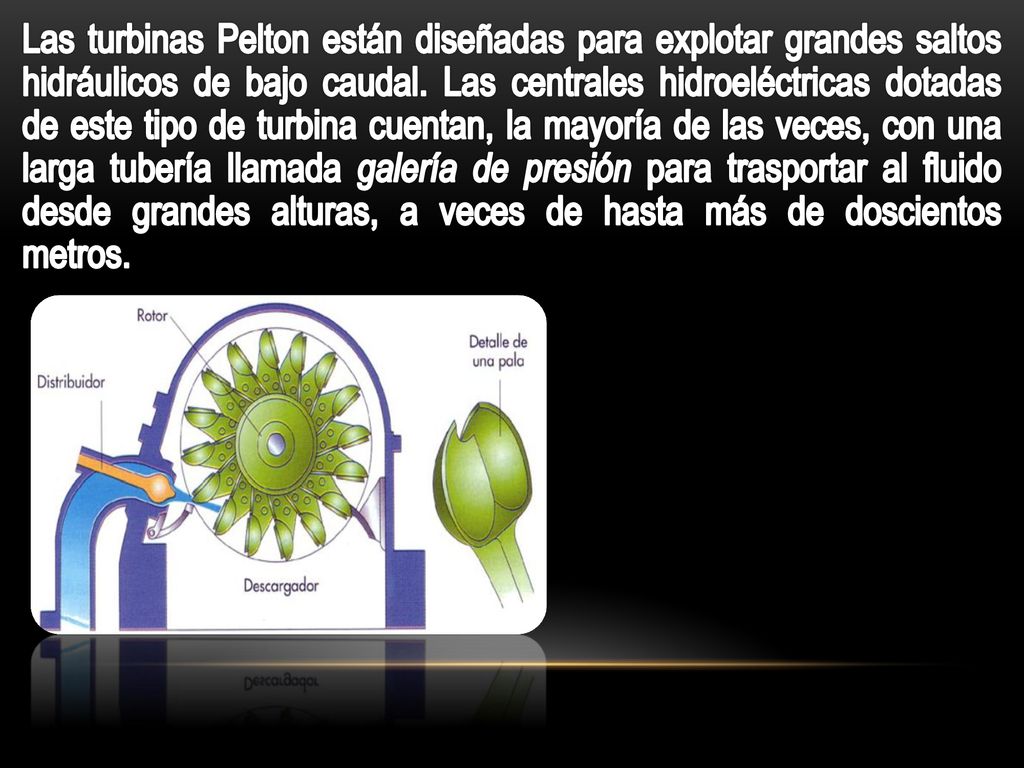

3 Las turbinas Pelton están diseñadas para explotar grandes saltos hidráulicos de bajo caudal. Las centrales hidroeléctricas dotadas de este tipo de turbina cuentan, la mayoría de las veces, con una larga tubería llamada galería de presión para trasportar al fluido desde grandes alturas, a veces de hasta más de doscientos metros.

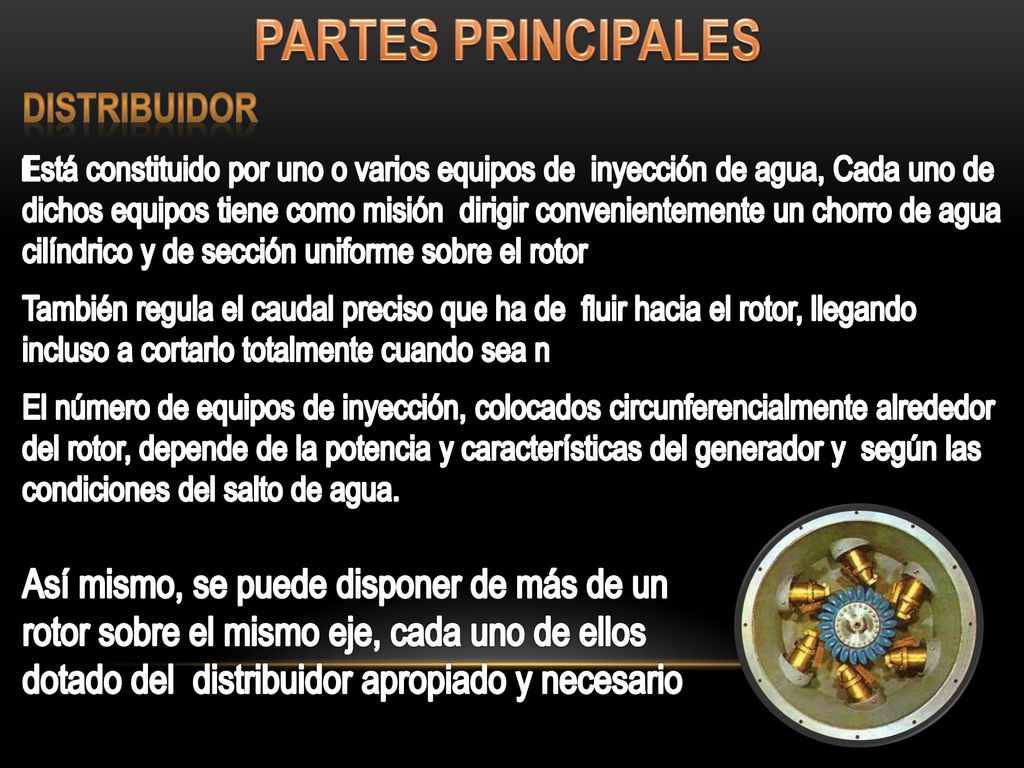

4 PARTES PRINCIPALES Distribuidor
€Está constituido por uno o varios equipos de inyección de agua, Cada uno de dichos equipos tiene como misión dirigir convenientemente un chorro de agua cilíndrico y de sección uniforme sobre el rotor También regula el caudal preciso que ha de fluir hacia el rotor, llegando incluso a cortarlo totalmente cuando sea n El número de equipos de inyección, colocados circunferencialmente alrededor del rotor, depende de la potencia y características del generador y según las condiciones del salto de agua. Así mismo, se puede disponer de más de un rotor sobre el mismo eje, cada uno de ellos dotado del distribuidor apropiado y necesario

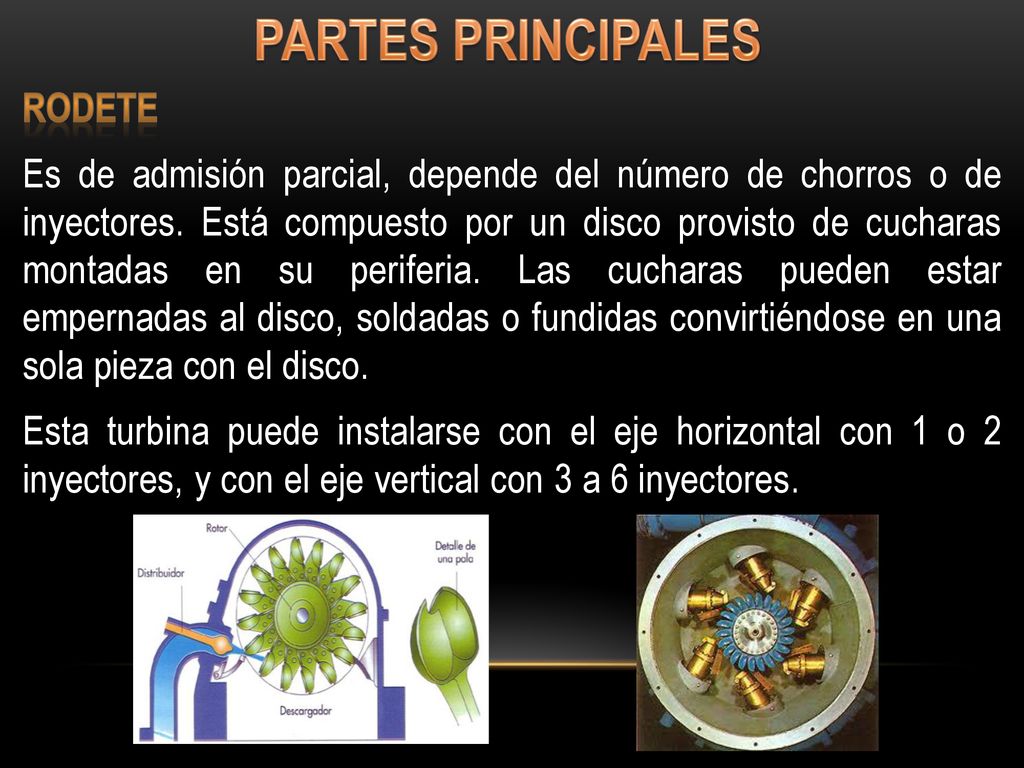

5 PARTES PRINCIPALES Rodete Es de admisión parcial, depende del número de chorros o de inyectores. Está compuesto por un disco provisto de cucharas montadas en su periferia. Las cucharas pueden estar empernadas al disco, soldadas o fundidas convirtiéndose en una sola pieza con el disco. Esta turbina puede instalarse con el eje horizontal con 1 o 2 inyectores, y con el eje vertical con 3 a 6 inyectores.

6 CONSTITUCION DEL RODETE
La Cámara De Distribución €Es la prolongación de la tubería forzada, acoplada a ésta por una brida de unión Entre la tubería forzada y la cámara de distribución se localiza la válvula de entrada a turbina También es conocida como cámara de inyectores. Tiene como misión fundamental conducir el agua hasta el inyector Igualmente sirve de soporte a los demás mecanismos que integran el distribuidor

7 CONSTITUCION DEL RODETE

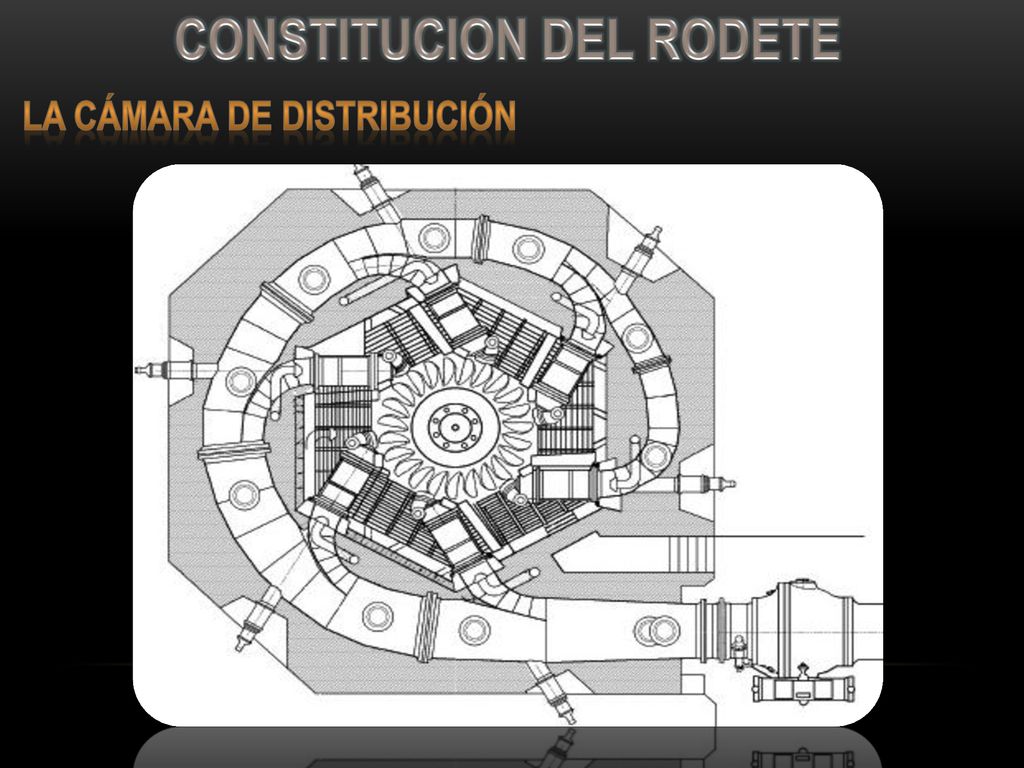

La Cámara De Distribución

8 CONSTITUCION DEL RODETE

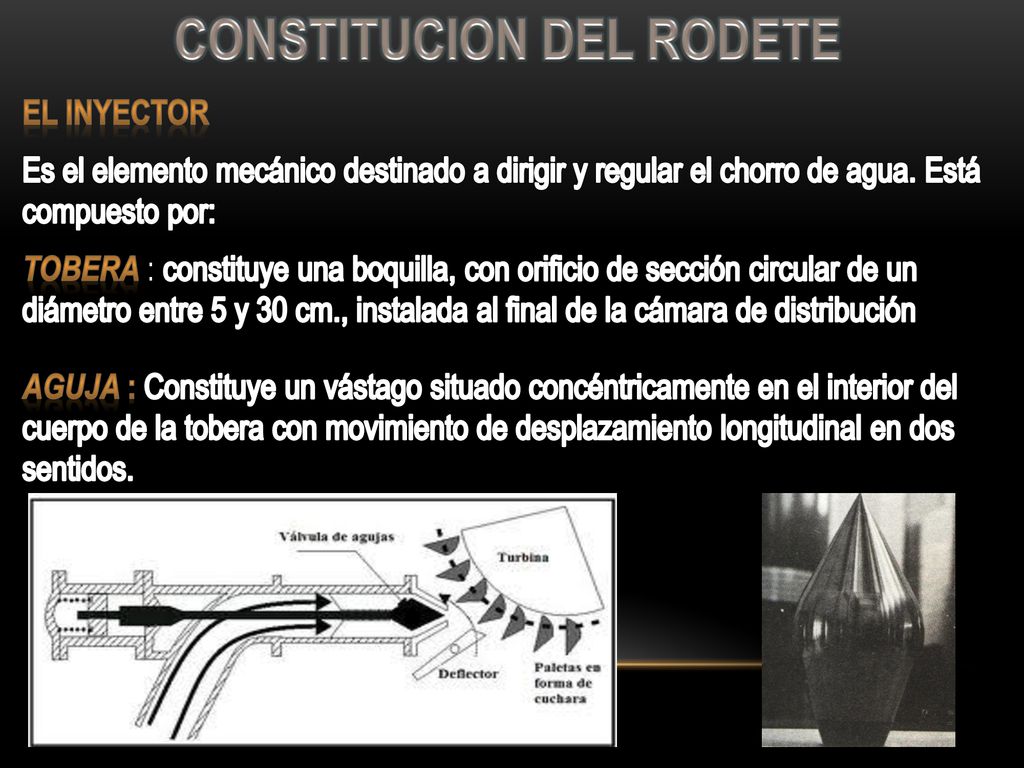

El Inyector Es el elemento mecánico destinado a dirigir y regular el chorro de agua. Está compuesto por: Tobera : constituye una boquilla, con orificio de sección circular de un diámetro entre 5 y 30 cm., instalada al final de la cámara de distribución Aguja : Constituye un vástago situado concéntricamente en el interior del cuerpo de la tobera con movimiento de desplazamiento longitudinal en dos sentidos.

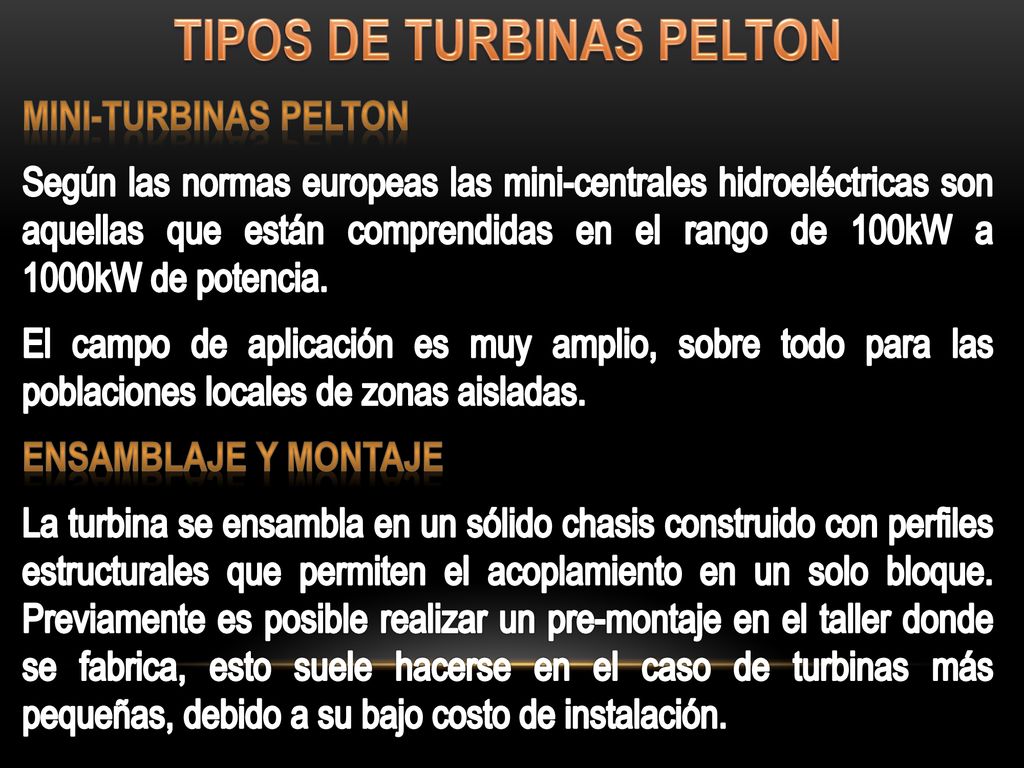

9 TIPOS DE TURBINAS PELTON
Mini-turbinas Pelton Según las normas europeas las mini-centrales hidroeléctricas son aquellas que están comprendidas en el rango de 100kW a 1000kW de potencia. El campo de aplicación es muy amplio, sobre todo para las poblaciones locales de zonas aisladas. Ensamblaje y Montaje La turbina se ensambla en un sólido chasis construido con perfiles estructurales que permiten el acoplamiento en un solo bloque. Previamente es posible realizar un pre-montaje en el taller donde se fabrica, esto suele hacerse en el caso de turbinas más pequeñas, debido a su bajo costo de instalación.

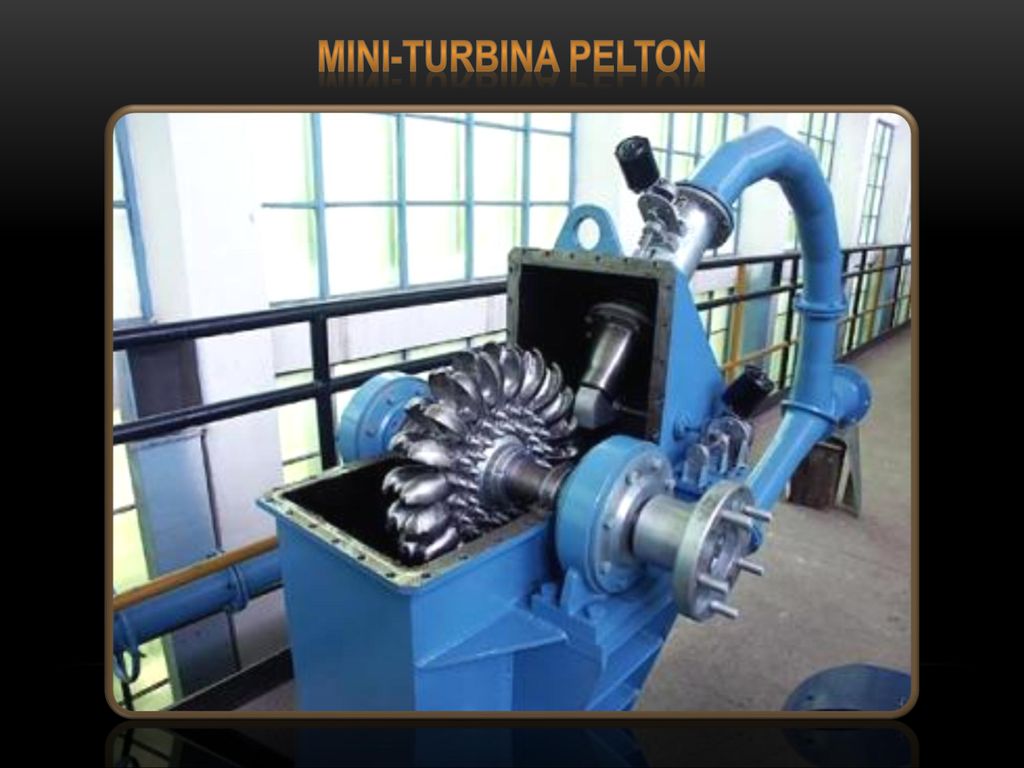

10 MINI-TURBINA PELTON

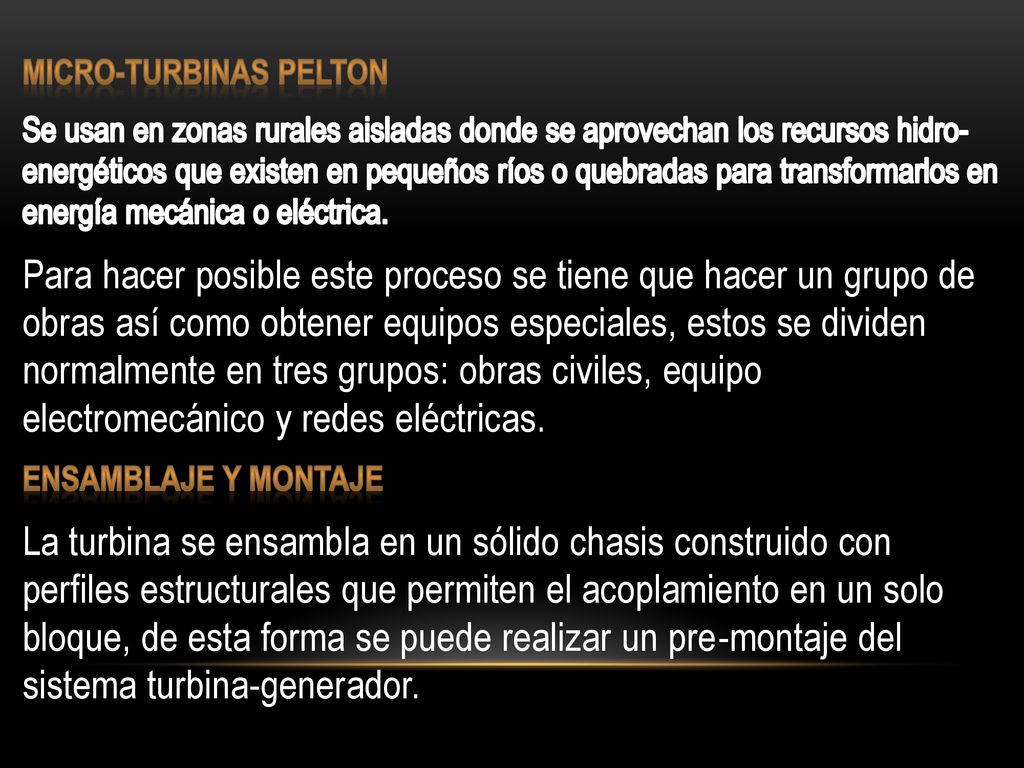

11 Micro-turbinas Pelton
Se usan en zonas rurales aisladas donde se aprovechan los recursos hidro- energéticos que existen en pequeños ríos o quebradas para transformarlos en energía mecánica o eléctrica. Para hacer posible este proceso se tiene que hacer un grupo de obras así como obtener equipos especiales, estos se dividen normalmente en tres grupos: obras civiles, equipo electromecánico y redes eléctricas. Ensamblaje y Montaje La turbina se ensambla en un sólido chasis construido con perfiles estructurales que permiten el acoplamiento en un solo bloque, de esta forma se puede realizar un pre-montaje del sistema turbina-generador.

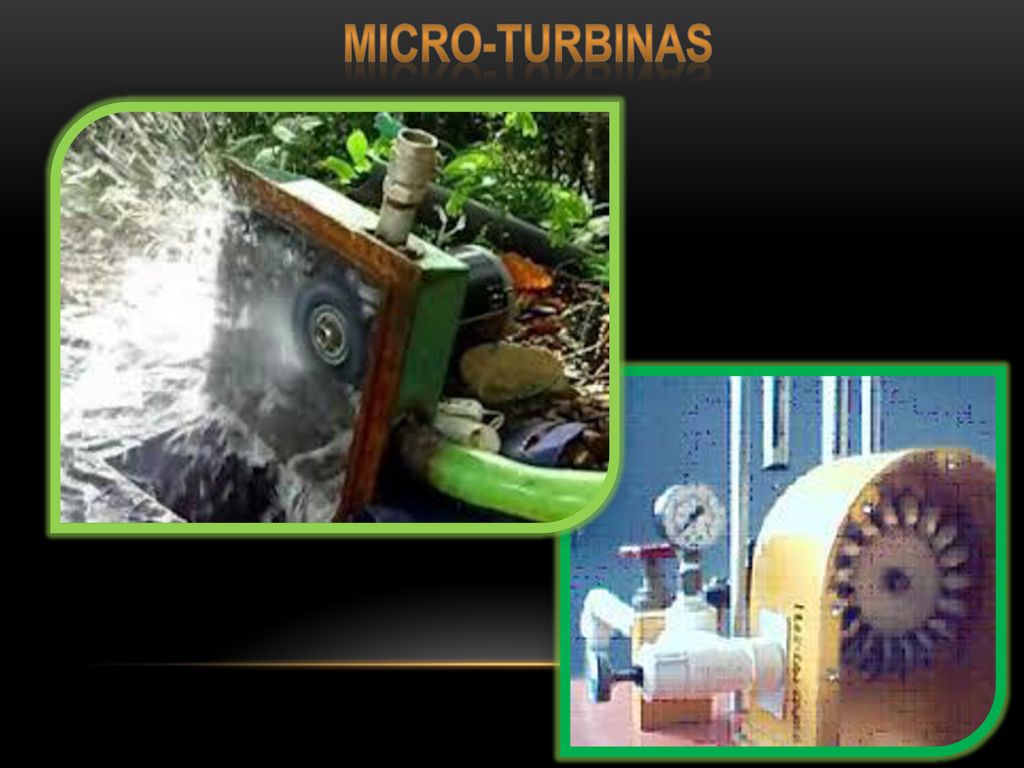

12 MICRO-TURBINAS

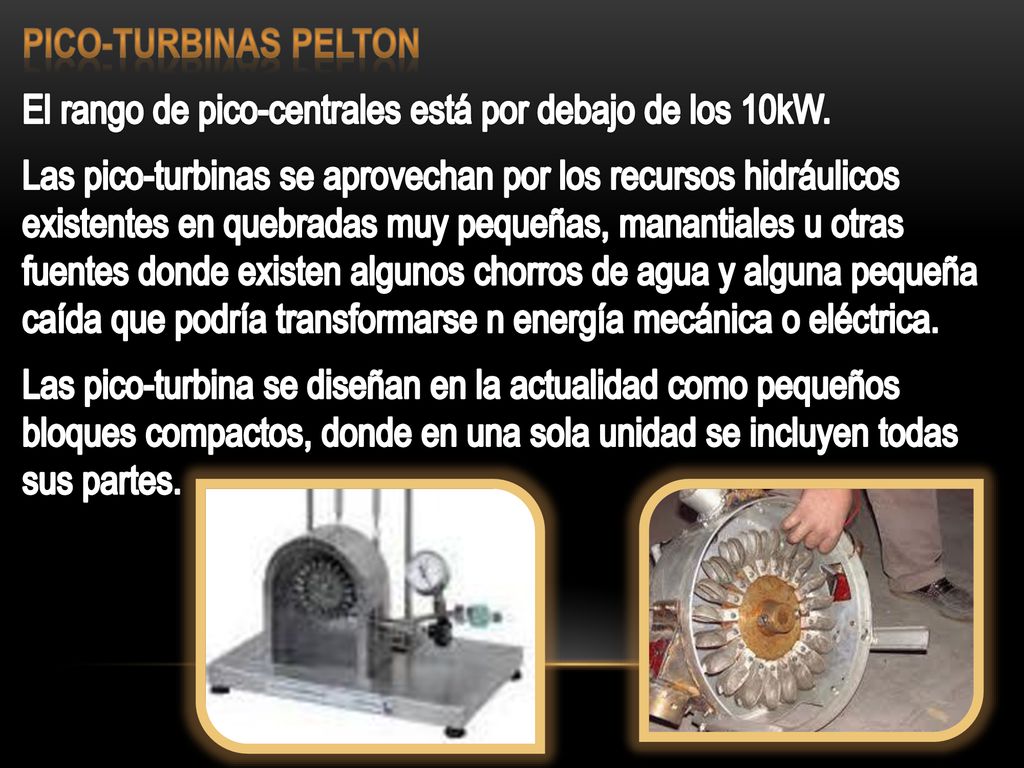

13 Pico-turbinas Pelton El rango de pico-centrales está por debajo de los 10kW. Las pico-turbinas se aprovechan por los recursos hidráulicos existentes en quebradas muy pequeñas, manantiales u otras fuentes donde existen algunos chorros de agua y alguna pequeña caída que podría transformarse n energía mecánica o eléctrica. Las pico-turbina se diseñan en la actualidad como pequeños bloques compactos, donde en una sola unidad se incluyen todas sus partes.

14 MONTAJE Y FUNCIONAMIENTO DE LAS TURBINAS PELTON
VER VIDEO

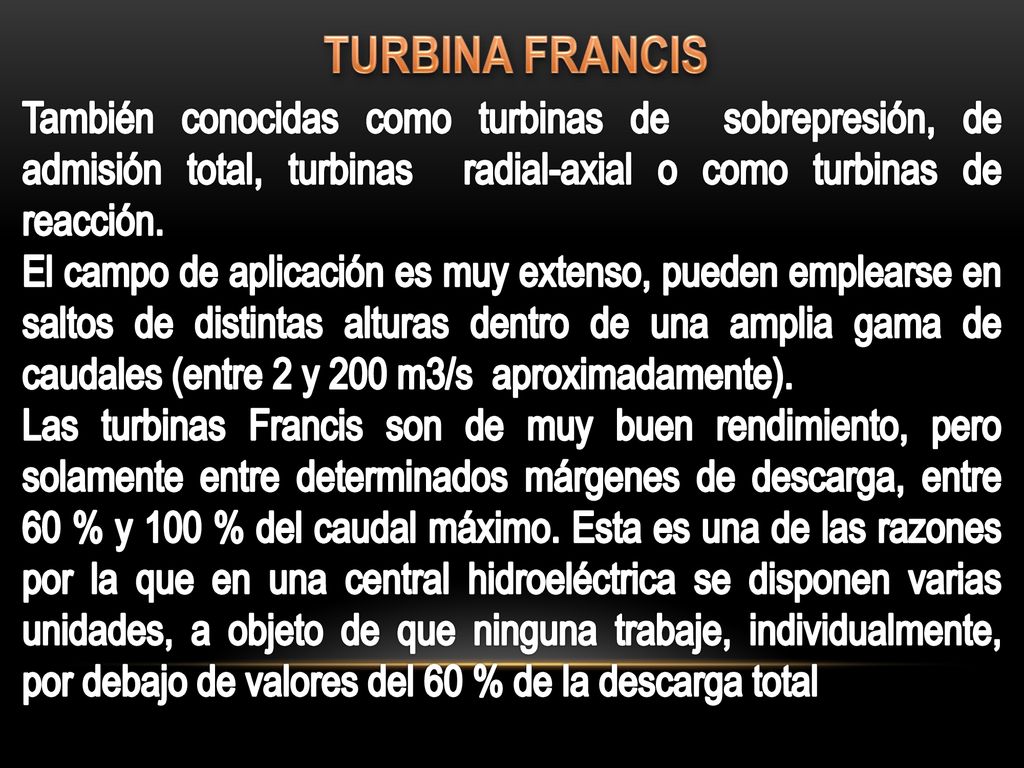

15 TURBINA FRANCIS También conocidas como turbinas de sobrepresión, de admisión total, turbinas radial-axial o como turbinas de reacción. El campo de aplicación es muy extenso, pueden emplearse en saltos de distintas alturas dentro de una amplia gama de caudales (entre 2 y 200 m3/s aproximadamente). Las turbinas Francis son de muy buen rendimiento, pero solamente entre determinados márgenes de descarga, entre 60 % y 100 % del caudal máximo. Esta es una de las razones por la que en una central hidroeléctrica se disponen varias unidades, a objeto de que ninguna trabaje, individualmente, por debajo de valores del 60 % de la descarga total

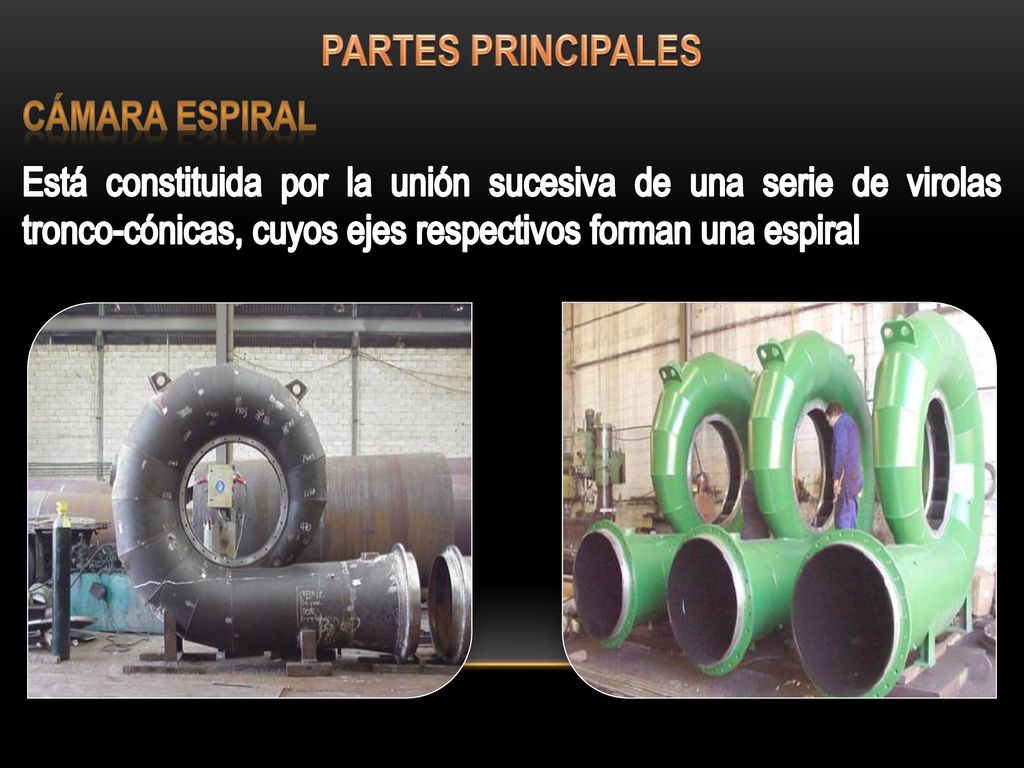

16 PARTES PRINCIPALES CÁMARA ESPIRAL Está constituida por la unión sucesiva de una serie de virolas tronco-cónicas, cuyos ejes respectivos forman una espiral

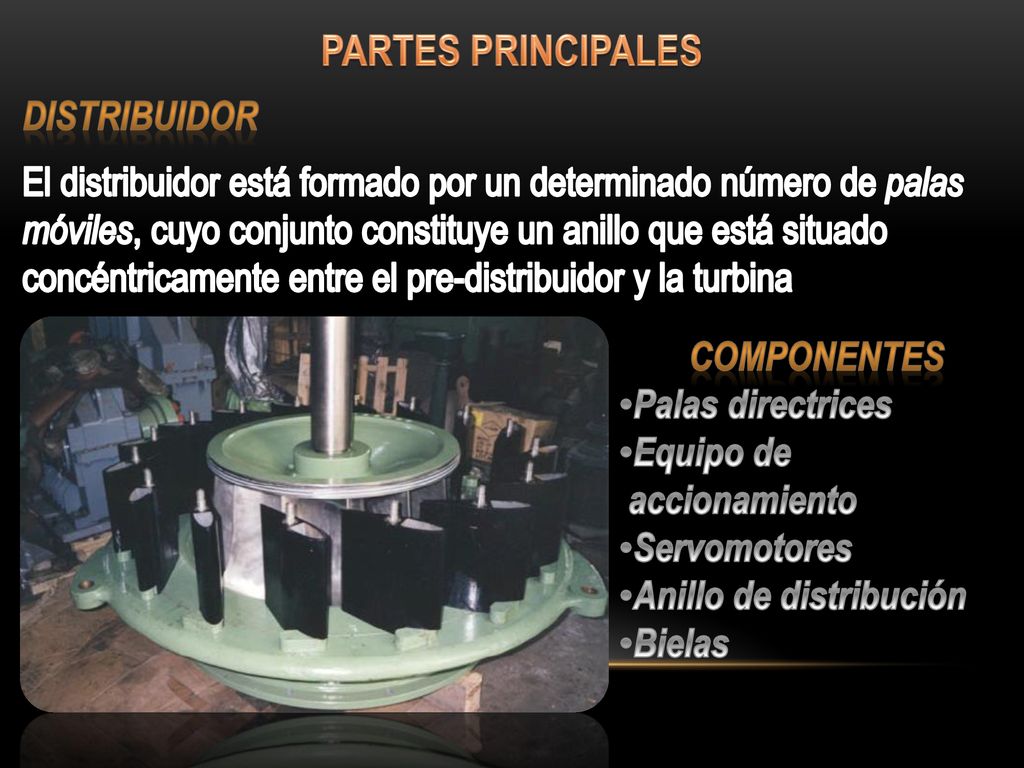

17 PARTES PRINCIPALES DISTRIBUIDOR El distribuidor está formado por un determinado número de palas móviles, cuyo conjunto constituye un anillo que está situado concéntricamente entre el pre-distribuidor y la turbina COMPONENTES Palas directrices Equipo de accionamiento Servomotores Anillo de distribución Bielas

18 PARTES PRINCIPALES ROTOR Se trata de la pieza fundamental mediante la cual se obtiene la energía mecánica desead Está unido rígidamente al eje de la turbina y perfectamente concéntrica con el distribuidor

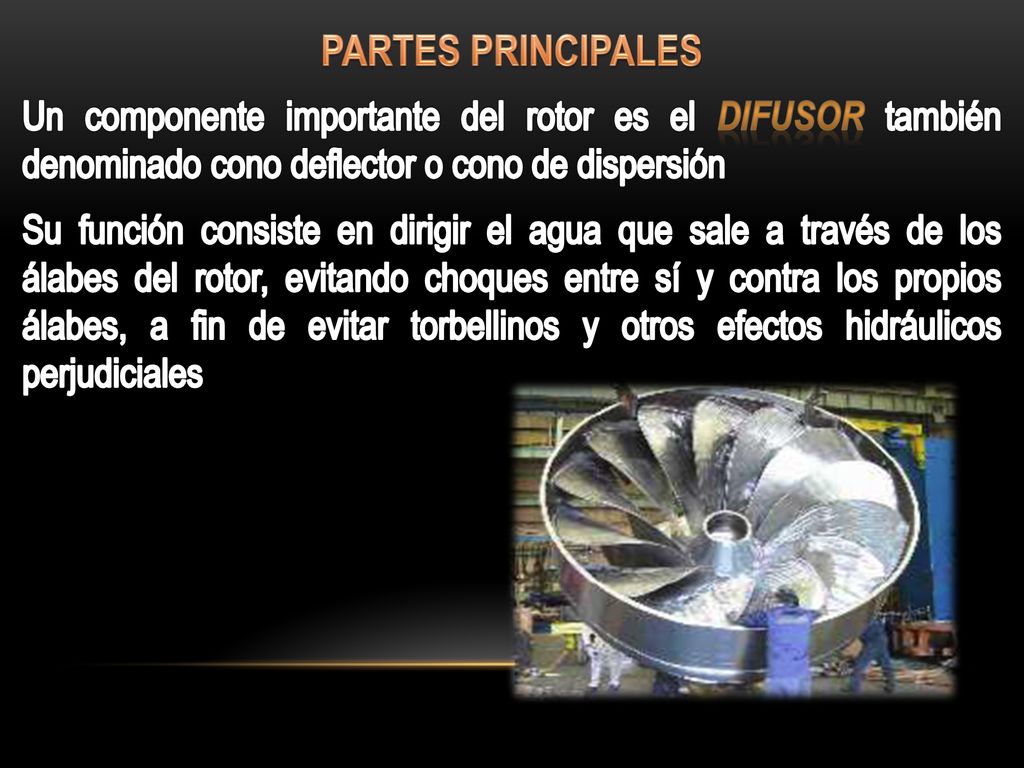

19 PARTES PRINCIPALES Un componente importante del rotor es el Difusor también denominado cono deflector o cono de dispersión Su función consiste en dirigir el agua que sale a través de los álabes del rotor, evitando choques entre sí y contra los propios álabes, a fin de evitar torbellinos y otros efectos hidráulicos perjudiciales

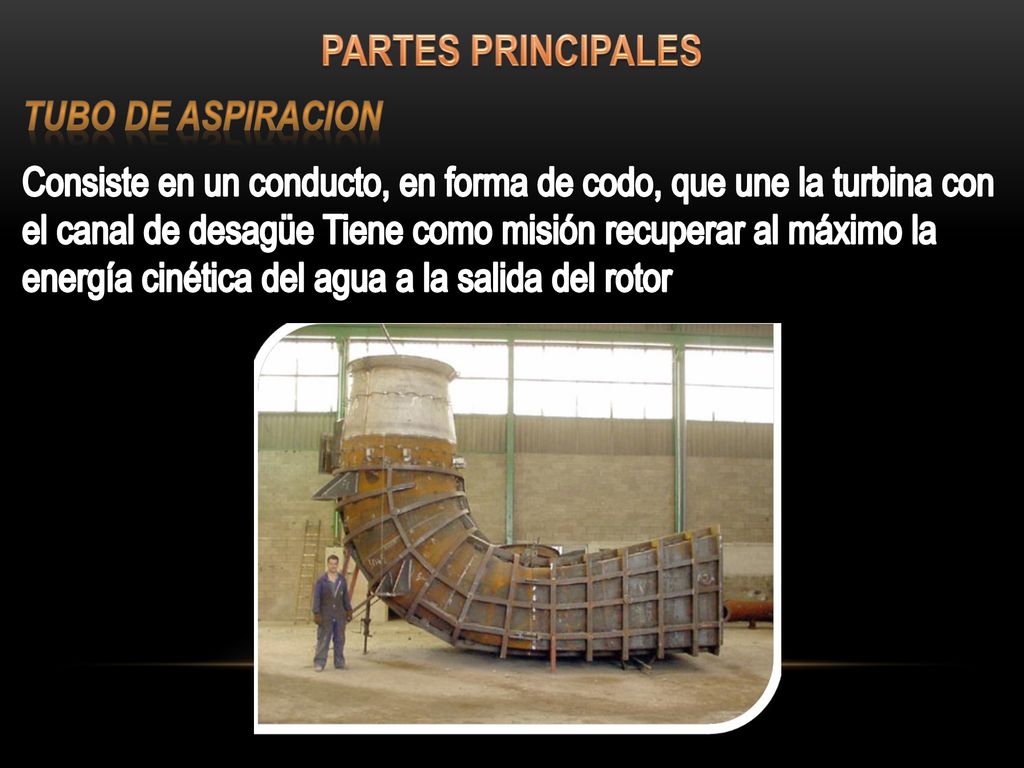

20 PARTES PRINCIPALES TUBO DE ASPIRACION Consiste en un conducto, en forma de codo, que une la turbina con el canal de desagüe Tiene como misión recuperar al máximo la energía cinética del agua a la salida del rotor

21 montaje y Funcionamiento de las turbinas Francis
VER VIDEO
